BEDIENUNGSANLEITUNG IUQFP-4 Middle Atlantic

UQFP Series

ultra quiet fan panels

provides smart cooling and monitoring where fan noise is not an option

features:

  • Quiet operation, 27dB at full speed for 4 fan models, 24dB at full speed for 2 fan models
    • Overtemp and fan failure notification
    • 100 CFM in 4 fan units, 50 CFM in 2 fan units
    • Available with commercial and designer inspired aesthetic treatments
  • Fan speeds proportional to temperature of enclosure to extend fan life, reduce dust and maintenance
  • Model available with intake and exhaust units
    • Temperature probe with 9' cord and wire ties included
  • Compact design occupies only 2 rackspaces

Middle Atlantic IUQFP-4 - features: - 1
UQFP-2D

Middle Atlantic IUQFP-4 - features: - 2
UQFP-4RA-I/O

Middle Atlantic IUQFP-4 - features: - 3
UQFP-4DRA

Middle Atlantic IUQFP-4 - features: - 4
UQFP-4

Middle Atlantic IUQFP-4 - features: - 5
UQFP-4RA

Middle Atlantic IUQFP-4 - features: - 6
UQFP-4D

specifications:

Model #s UQFP-2, UQFP-4

EIA compliant 19" Ultra Quiet Fan Panel shall be Middle Atlantic Products model # UQFP—(2,4). Panel shall be constructed of 16-gauge steel, finished in a durable black powder coat and shall occupy 2 rackspaces. Fans shall activate at 81°F (27°C), reach full speed at 90°F (32°C) and switch off at 79°F (26°C). Fans shall displace _CFM (50,100) with a maximum decibel level of _ (24,27) dB (measurements made 1 meter from source, centered horizontally and vertically). Overtemp alarm set point shall be 100°F (37°C). Panel shall provide local status notification of power (green LED), fan speed (yellow LED) and overtemp (red LED). Fan LED light shall blink relative to fan speed. Rear, normally open dry switch closure shall provide overtemp alarm signal to compatible, customer supplied monitoring device. Fan panel shall be RoHS EU Directive 2002/95/EC compliant. Fan panel shall be manufactured by an ISO 9001 and ISO 14001 registered company. Fan panel shall be warranted to be free from defects in materials and workmanship under normal use and conditions for a period of 3 years. Panel shall include a UL Listed 5V DC power supply with 6' cord and temperature probe with a 9' cord.

Model #s UQFP-2D, UQFP-4D (with display)

EIA compliant 19" Ultra Quiet Fan Panel with local notification display shall be Middle Atlantic Products model # UQFP-____(2,4)D. Panel shall be constructed of 16-gauge steel, finished in a durable black powder coat and shall occupy 2 rackspaces. Fans shall activate at 81°F (27°C), reach full speed at 90°F (32°C) and switch off at 79°F (26°C). Fans shall displace ____CFM (50,100) with a maximum decibel level of ____ (24,27) dB (measurements made 1 meter from source, centered horizontally and vertically). Panel shall provide local status notification of power (green LED), fan speed (yellow LED) and overtemp (red LED). Fan LED light shall blink relative to fan speed. Rear, normally open dry switch closure shall provide overtemp alarm signal to compatible, customer supplied monitoring device. Overtemp alarm set point shall be user definable from 95°-115°F (35°-46°C). Unit shall remember settings when unplugged or during power outage. Front display shall provide notification of overtemp and fan fault conditions. Rear, normally open dry switch closure shall provide fan fault alarm signal to compatible, customer supplied monitoring device. Alarm set point button shall control Fahrenheit/Celsius setting and overtemp alarm threshold in 1-degree increments. Fan panel shall be RoHS EU Directive 2002/95/EC compliant. Fan panel shall be manufactured by an ISO 9001 and ISO 14001 registered company. Fan panel shall be warranted to be free from defects in materials and workmanship under normal use and conditions for a period of 3 years. Panel shall include a UL Listed 5V DC power supply with 6° cord and temperature probe with a 9' cord.

Model #s UQFP-4RA, UQFP-4RA-I/O, UQFP-4DRA, UQFP-4RIS, UQFP-4RA-INT (Designer Inspired)

Designer Inspired Ultra Quiet Fan Panel shall be Middle Atlantic Products model # UQFP-4_, Overtemp alarm set point shall be user definable from 95°-115°F (35°-46°C) (not available on UQFP-4RA, UQFP-4RA-I/O, UQFP-4RIS or UQFP-4RA-INT). UQFP-4RA-INT shall include an intake only. UQFP-4RA-I/O shall include an intake and exhaust fan. UQFP-4RIS shall be intake only, and connect with an ethernet cable. Overtemp alarm output shall be normally open dry contact closure for use with customer supplied monitoring system. Unit shall remember settings when unplugged or during power \ outage. Fans shall activate at 81°F (27°C) and operate at speeds proportional to temperature inside enclosure. Fans shall displace 100 CFM with a maximum decibel level of 27dB (measurements made 1 meter from source, centered horizontally and vertically). Fan panel shall occupy two rackspaces. Chassis shall be constructed of 20-gauge steel with 16-gauge aluminum face. Fan panel shall provide local sensor fault notification (not available on UQFP-4RA or UQFP-4RA-I/O). Fan panel shall be RoHS EU Directive 2002/95/EC compliant. Fan panel shall be manufactured by an ISO 9001 and ISO 14001 registered company. Fan panel shall be warranted to be free from defects in materials and workmanship under normal use and conditions for a period of 3 years. Panel shall include a UL Listed 5V DC power supply with 6' cord and temperature probe with a 9' cord.

Customizable specification clips available at middleatlantic.com

EIA/TIA COMPLIANT

Middle Atlantic IUQFP-4 - Model #s UQFP-4RA, UQFP-4RA-I/O, UQFP-4DRA, UQFP-4RIS, UQFP-4RA-INT (Designer Inspired) - 1

what great systems are built on.

UQFP Series

basic dimensions

all dimensions in inches unless otherwise noted [all dimensions in brackets are in millimeters]

UQFP-4D
Middle Atlantic IUQFP-4 - basic dimensions - 1

text_image top view 3.33 [85] 3.12 [79]

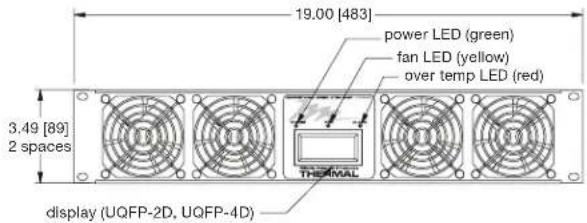

front view
Middle Atlantic IUQFP-4 - basic dimensions - 2

text_image 19.00 [483] power LED (green) fan LED (yellow) over temp LED (red) 3.49 [89] 2 spaces THERMAL display (UQFP-2D, UQFP-4D)

UQFP-4XXX
Middle Atlantic IUQFP-4 - basic dimensions - 3

text_image top view 2.63 [67]

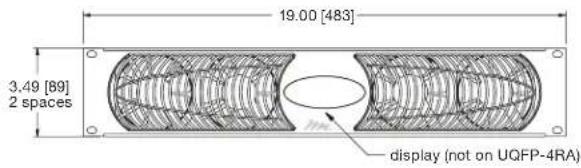

front view

Middle Atlantic IUQFP-4 - basic dimensions - 4

text_image 19.00 [483] 3.49 [89] 2 spaces display (not on UQFP-4RA)

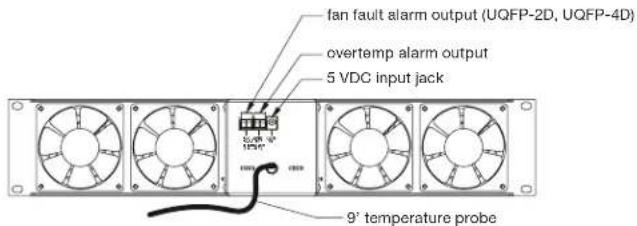

rear view
Middle Atlantic IUQFP-4 - basic dimensions - 5

text_image fan fault alarm output (UQFP-2D, UQFP-4D) overtemp alarm output 5 VDC input jack 9° temperature probe

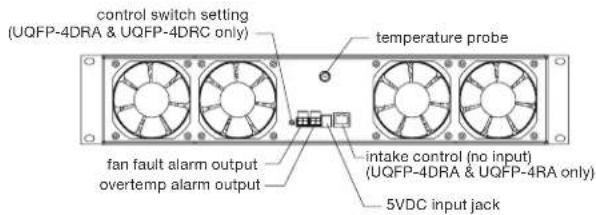

rear view
Middle Atlantic IUQFP-4 - basic dimensions - 6

text_image control switch setting (UQFP-4DRA & UQFP-4DRC only) temperature probe fan fault alarm output overtemp alarm output intake control (no input) (UQFP-4DRA & UQFP-4RA only) 5VDC input jack

side view
Middle Atlantic IUQFP-4 - basic dimensions - 7

text_image alarm set point button (UQFP-2D, UQFP-4D) 2.74 [70] .21 [5] .46 [12]

side view
Middle Atlantic IUQFP-4 - basic dimensions - 8

text_image 2.44 [62] .02 [0] .5 [13]
Part ## of FansOvertemp NotificationUser Definable Overtemp SettingFan Failure Notification Local & Remote DisplaySensor Fault Notification LocalCurrent Draw at 5 Volts DCAirflow at Full SpeeddB level at Full Speed FinishRacking Height
Local LEDLocal DisplayRemote
UQFP-2D 2 • • • • • • 650 mA 50 CFM 24 dB black powder coal2 space
UQFP-4D 4 • • • • • • 1.1 A 100 CFM 27 dB black powder coat2 space
UQFP-22•550 mA50 CFM24 dBblack powder coal2 space
UQFP-44••1.1 A100 CFM27 dBblack powder coal2 space
UQFP-4DRA4••••580 mA100 CFM27 dBblack brushed anodized2 space
UQFP-4RA4•510 mA100 CFM27 dBblack brushed anodized2 space
UQFP-4RA-I/O8•1.1 A100 CFM30 dBblack brushed anodized4 space
UQFP-4RA-INT*4580 mA100 CFM27 dBblack brushed anodized2 space
UQFP-4RIS*4510 mA100 CFM27 dBblack brushed anodized2 space

*The UQFP-4RIS is an intake panel and can only be used in conjunction with the UQFP-4RA and UQFP-4DRA
**UQFP-4RA-INT is a standalone intake unit without display (cannot be controlled by other models)
