BEDIENUNGSANLEITUNG EY3550 PANASONIC

Glas- und Fliesenschneider

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen.

Teile und Bedienelemente

Pièces et commandes

Parti e controlli

Den Innenflansch mit der Vertiefung zum Außenflansch richten.

Den Außenflansch mit dem Vorsprung in die Vertiefung im Innenflansch einsetzen.

Lesen Sie bitte vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßregeln" sorgfältig durch.

Weitere wichtige Sicherheitsregeln

1. Niemals zum Schneiden von Holz oder Metall verwenden.
2. Glas oder Fliesen niemals ohne ausreichende Wasserversorgung schneiden.
3. Den Glas- und Fliesenschneider niemals mit roher Gewalt verwenden. Beim Arbeiten stets leicht und gleichmäßig aufdrücken.
4. Die Maschine auf keinen Fall mit Wasser abwaschen!

Vorbereitung Anschließen der Wasserzufuhr

1. Den Wasserbehälter am Motorgehäuse anbringen. (Abb. 2)
2. Den Schlauch an den Stutzen anschließen. (Abb. 3)
3. Den Behälter durch Festziehen der Schellenschraube sichern. (Abb. 4)

Anschließen des Akkupacks

1. Zum Einsetzen des Akkupacks: Das Akkupack in die Fassung hinten am Maschinenkörper schieben. Es ist richtig

Anzeigelampen des EY0202

angeschlossen, wenn es mit einem Klicken einrastet.

1. Zum Abnehmen des Akkupacks:

Die seitlichen Laschen des Akkupacks andrücken und das Akkupack aus dem Maschinenkörper abziehen. (Abb. 5)

Laden des Akkupacks

Das Akkupack aufladen, wenn die Schneidgeschwindigkeit oder Leistung so weit zurückgegangen ist, daß kein effektives Arbeiten mehr möglich ist.

Folgendermaßen vorgehen:

1. Das Akkupack vom Glas- und Fliesenschneider abnehmen.
2. Das Ladegerät an das Netz anschließen.
3. Das Akkupack in die Ladegerät-Fassung einsetzen. Die Anzeigen am Ladegeräts zeigen wie nachstehend erläutert den Betriebszustand an.
4. Das Akkupack nach Ende des Aufladens aus dem Ladegerät entnehmem. (Abb. 6)

VORSICHT!

• Beim Arbeiten mit zwei oder mehr Akkupacks sollten Sie das Ladegerät zwischen dem Laden der einzelnen Packs abkühlen lassen.
  Wenn das Ladegerät zu heiß wird, kann es beschädigt werden.
• Den Netzstecker ziehen, wenn das Ladegerät nicht benutzt wird.
• Darauf achten, daß in das Ladegerät keine Fremdkörper geraten.
• Das Akkupack beim ersten Laden sowie nach längerer Lagerung über circa 24 Stunden aufladen, damit die Batterien ihre volle Kapazität erreichen.

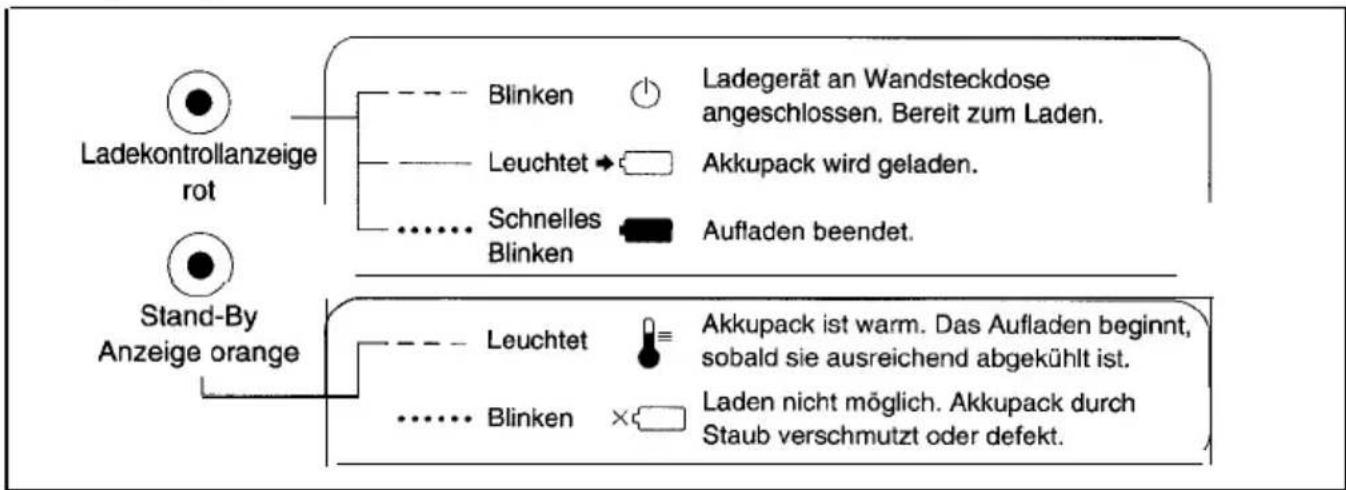

Ladekontrollanzeige rot Blinken Leuchtet → Schnelles Blinken Ladegerät an Wandsteckdose angeschlossen. Bereit zum Laden. Akkupack wird geladen. Aufladen beendet. Stand-By Anzeige orange Leuchtet Blinken Akkupack ist warm. Das Aufladen beginnt, sobald sie ausreichend abgekühlt ist. Laden nicht möglich. Akkupack durch Staub verschmutzt oder defekt.

Einstellen der Schnittiefe

Unter normalen Bedingungen sollte die Maschine auf die maximale Schnittiefe eingestellt sein, um einem Abknicken des Materials vorzubeugen. Falls eine Begrenzung der Schnittiefe erforderlich ist, dazu nach der nachstehenden Anleitung vorgehen.

Die Tiefeneinstellschraube lösen und die Höhe des Fußes wunschgemäß einstellen. Den Fuß anschließend durch Festziehen der Tiefeneinstellschraube in der gewünschten Stellung arretieren. (Abb. 7)

Einstellen des Gehrungswinkels

Die Gehrungseinstellschraube lösen und den Gehrungswinkel des Fußes einstellen.

Die Anzeige auf den gewünschten Gehrungswinkel einstellen (0° bis 45°).

Wenn eine Feineinstellung erforderlich ist, dazu einen Winkel oder ein ähnliches Hilfsmittel verwenden.

Anschließend die Gehrungseinstellschraube wieder festziehen, um den Fuß in der gewünschten Schrägstellung zu arretieren. (Abb. 8)

Bedienung Vor der Inbetriebnahme

Bitte prüfen Sie vor der Benutzung des Glas- und Fliesenschneiders, ob die Maschine sich in einwandfreiem Zustand befindet. Dazu nach der folgenden Prüfliste vorgehen:

1. Ist die Blattrichtung korrekt?
   Die Pfeile am Blatt müssen in dieselbe Richtung zeigen wie die Pfeile am Blatthalter.
2. Ist das Blatt gesichert? Die Imbusschraube muß fest angezogen sein.
3. Ist das Blatt in einwandfreiem Zustand?
   Das Blatt sofort auswechseln, wenn daran Risse oder Sprünge erkennbar sind.
4. Tiefe und Gehrungswinkel korrekt eingestellt und fest arretiert?
5. Ist das Akkupack geladen und korrekt in die Maschine eingesetzt?

Benutzung des Glas- und Fliesenschneiders

Nach folgender Anleitung vorgehen:

1. Die Kappe abnehmen, Leitungswasser einfüllen und die Kappe wieder anbringen.

VORSICHT!

Darauf achten, daß die Maschine nicht naß wird. Etwaiges wasser sofort mit einem trockenen Lappen abwischen. (Abb. 9)

1. Die Mitte des Keils auf die Linie einfluchten.
2. Den Hahn so weit öffnen, daß Wasser auf das Blatt läuft.
3. Den Sicherheitsschalter nach unten drücken und den Betriebsschalter betätigen, um den Motor zu starten. (Abb. 10)

HINWEIS:

Das Blatt nicht an die zu schneidende Fläche bringen, bevor der Motor gestartet wurde. Das Schneiden erst beginnen, wenn das Blatt die volle Drehzahl erreicht hat.

VORSICHT!

Der Betriebsschalter ist nicht einrastbar. Den Schalter auf keinen Fall zwangsweise in der "ON"-Stellung arretieren.

1. Mit dem Schneiden beginnen, sobald das Blatt seine volle Drehzahl erreicht hat.
2. Stets geradlinig schneiden und die Maschine dabei mit gleichförmiger Geschwindigkeit nach vorn schieben. Gegen Ende des Schnitts langsamer vorgehen, damit das Material nicht abkippt.

WARNUNG!

Die Maschine mit dem Fuß flach auf der zu schneidenden Fläche aufliegen lassen.

1. Wenn der Motor heiß wird, den Betrieb unterbrechen und den Motor abkühlen lassen, bevor Sie mit der Maschine weiterarbeiten. Das Blatt wird auf Loslassen des Betriebsschalters automatisch abgebremst.

VORSICHT!

Den Betrieb sofort unterbrechen, wenn die Maschine übermäßig heiß wird. Defekte Maschinen bei einer autorisierten Kundendienststelle in Reparatur geben.

8 Den Hahn zudrehen, um die Wasserzufuhr abzustellen.
9. Nach Ende des Betriebs das Akkupack abnehmen.

Schnittlinien-Anlage

Die Anlage wie gezeigt auf die gewünschte Schnittlinie auf dem Material einstellen. (Abb. 11)

HINWEIS:

Wenn die Schneidleistung des Diamantblatts zurückgeht, kann es durch Schneiden von rauhem Material wie einem Sandstein (Kalk Sandstein) oder einer ausgemusterten Schleifscheibe geschärft werden.

Einsetzen und Einstellen des Anschlag

- Das ist zu gleichmäßigem Schneiden brauchbar.

1. Die Anschlagsschraube lösen.
2. Den Anschlags des Lineals an die Oberfläche des Werkstoffes setzen.
3. Abstand einstellen und die Anschlagsschraube festziehen. (Abb. 12)

Wartung

WARNUNG!

Vor der Ausführung von Wartungsmaßnahmen ist unbedingt das Akkupack abzunehmen!

VORSICHT!

Um die Betriebssicherheit und Zuverlässigkeit zu gewährleisten, sind alle Reparaturen, Wartungsarbeiten und Einstellungen von einer autorisierten Kundendienststelle vornehmen zu lassen und ausschließlich Panasonic-Ersatzteile zu verwenden.

Abnehmen des Blatts

Nach folgender Anleitung Vorgehen:

1. Das Akkupack abnehmen.
2. Den Arretierknopf nach unten gedrückt halten. Dies verhindert, daß das Blatt sich dreht.
3. Mit dem mitgelieferten Stiftschlüssel die Imbusschraube lösen.

HINWEIS:

Den Stiftschlüssel bei Nichtbenutzung im Schlüsseldepot im Maschinekörper verbahren.

1. Imbusschraube und den Außenflansch abnehmen.
2. Das Blatt vorsichtig abnehmen. (Abb. 13)

Anbringen des Blatts

Nach folgender Anleitung vorgehen:

1. Das Akkupack von der Maschine abnehmen.
2. Den Blattbereich von Mehl und Staub reinigen.

3. Das Blatt aufsetzen.
   Dabei darauf achten, daß die Pfeile am Blatt in dieselbe Richtung zeigen wie die Pfeile an der Blattabdeckung.

4. Den Außenflansch in Position bringen.

5. Die Imbusschraube einsetzen.

6. Den Arretierknopf gedrückt halten.

• Dies verhindert, daß sich das Blatt mitdreht.

- Den Arretierknopf auf keinen Fall bei laufendem Blatt drücken oder versuchen, die Maschine damit zu stoppen, und auf keinen Fall den Betriebsachalter drücken, wenn der Arretierknopf gedrückt ist. Die Maschine könnte anderenfalls ernstlich beschädigt werden.

1. Die Imbusschraube mit dem mitgelieferten Stiftschlüssel festziehen.

HINWEIS:

Den Stiftschlüssel bei Nichtbenutzung im Schlüsseldepot in der Maschine verwahren.

VORSICHT!

Zum Anbringen und Abnehmen des Blatts nur den Panasonic Standard-Schlüssel verwenden. Bei Verwendung anderer Werkzeuge besteht die Gefahr, daß die Schraube zu schwach oder zu stark angezogen wird.

Akkupack- Lebensdauer

Das Akkupack ist für eine Lebensdauer von 500 Lade/Entlade-Zyklen konstruiert, wobei ein Zyklus pro Tag zugrunde gelegt ist. Die effektive Lebensdauer richtet sich allerdings auch nach den Betriebsbedingungen. Wenn ein Akkupack auch nach vollständiger Aufladung nur noch die halbe ursprüngliche Betriebsleistung zuläßt, sollte es durch ein neues ersetzt werden.

HINWEIS:

Auch wenn das Akkupack nicht benutzt wird, sollte es mindestens alle 6 Monate neu aufgeladen werden.

Dieser Batteriesatz ist mit Nickel-Kadmium-Batterien ausgestattet.

Die Batterien müssen recycelt oder ordnungsgemäß, entsorgt werden.

Reinigen der Maschine

Im Interesse einer einwandfreien Schneidleistung und sicheren Betriebs sollte die Maschine regelmäßig gereinigt werden.

Dazu nach folgender Anleitung vorgehen:

1. Das Akkupack abnehmen.
2. Den Sockel von Staub befreien.
3. Die Maschine mit einem weichen, trockenen Lappen abwischen.
   Keine nassen Lappen oder flüchtigen Reinigungsmittel verwenden, da diese die Oberfläche angreifen können.
4. Etwaiges Öl oder Fett unbedingt von der Maschine abwischen, da diese anderenfalls abrutschen könnte oder nicht sicher gehalten werden kann.
5. Das Blatt abnehmen und etwaigen Staub abbürsten.

VORSICHT!

Die Maschine oder Teile davon auf keinen Fall in Flüssigkeiten tauchen!

Reparaturen an der Maschine

Falls die Maschine nicht regulär funktioniert, ist der Betrieb sofort abzubrechen. Wenn die Maschine fallengelassen oder anderweitig beschädigt wurde, ist sie bei einer autorisierten Kundendienststelle in Reparatur zu geben.

Schnittleistung

Die nachstehende Tabelle enthält Beispiele für Schnittleistungen bei Verwendung eines vollständig aufgeladenen Akkupacks. Die effektive Schnittleistung kann von den Angaben abweichen, da sie auch von Faktoren wie dem geschnittenen Material, der Umgebungstemperatur und der Schärfe des Blatts abhängig ist.

Nicht versuchen, Reparaturen selbst auszuführen, und den Maschinenkörper auf keinen Fall zerlegen. Im Inneren befinden sich keine vom Benutzer reparierbare Teile

Zubehör

WARNUNG

Bei Benutzung von anderem als dem spezifizierten Zubehör ist sicherer Betrieb nicht gewährleistet.

Diamantblatt für

Glas- und Fliesenschneider

Naßschneiden

EY9PG11A

Technische Daten

Glas- und Fliesenschneider

Betriebsspannung	12 V Gleichspannung
Blattdrehzahl	3200/min (RPM)
Blattformat
Außendurchmesser	110 mm, (4-3/8 inches)
Aufspannlochdurchmessr	20 mm, (25/32inches)
Maximale Schnittiefe	0°: 36 mm, (1-7/16 inches)45°: 22 mm, (7/8 inches)
Abmessungen
Lange	345 mm, (13-19/32 inches)
Breite	178 mm, (7-1/64 inches)
Hohe	314 mm, (12-3/8 inches)
Gewicht	2,7 kg (6,0 lbs.) (einschl. Akkupack)

Akkupack

Batterietyp	Ni-Cd-Batterie
Batteriespannung	12 V Gleichspannung (10 x 1,2-V-Zellen)

Ladegerät

Ladezeit
	12V	9,6V	7,2V	Standard-Ladezeit
	EY9001	EY9080	EY9065	Ca. 15 min.
	EY9006	EY9086	EY9066
	EY9101	EY9180		Ca. 20 min.
		EY9182
	EY9106			Ca. 25 min.
	EY9107
	Zur Beachtung: Die Tabelle enthalt u. U. Modelle, die In Ihrem Land nicht erhaltlich sind. Siehe Katalog.
Gewicht	0,56 kg, (1,2 lbs)
