BEDIENUNGSANLEITUNG WJ-HDB502 PANASONIC

• Die Installation dieses Produkts nur von qualifiziertem Kundendienstpersonal oder Systeminstallateuren vornehmen lassen.

WARNUNG:

Die Netzwerk-Baugruppe WJ-HDB502E ist eine Option für den Einbau im Digital-Festplatten-Recorder WJ-HD500. Mit dieser Baugruppe kann über 10/100Base-T-Ethernet mit einem PC auf den Festplatten-Recorder zugegriffen werden. Die verwendeten Internet-Protokolle ermöglichen das Durchsuchen von Live- und aufgezeichneten Bildern und das Abrufen der dazu erforderlichen Operationen über den Computer.

Zu Einzelheiten lesen Sie bitte die dem Digital-Festplatten-Recorder beiliegende Bedienungsanleitung.

■ Vorsichtsmaßnahmen

• Vor dem Einbau der Baugruppe das Netzkabel vom WJ-HD500 abziehen.
• Stöße und Vibration vermeiden Die Baugruppe kann durch starke Stöße oder Vibration während und auch außerhalb des Betriebs beschädigt werden.
• Vor statischer Elektrizität schützen Die Baugruppe unbedingt bis zur Installation in ihrem Antistatik-Beutel aufbewahren. Um die Baugruppe vor der Installation statisch zu entladen, mit der Hand einen anderen metallischen Gegenstand als die Baugruppe selbst berühren. Keine der Komponenten auf der Baugruppe direkt mit der Hand berühren. Die Baugruppe bei der Installation nur an den Kanten fassen.
• Detaillierte Anleitungen sind auf dem beiliegenden CD-ROM enthalten. Um die auf dem CD-ROM enthaltenen PDF-Dateien zu lesen, muss das Programm Acrobat Reader auf dem Computer installiert sein.

■ Systemanforderungen

Das Einrichten der Baugruppe erfordert einen PC, der mindestens folgende Anforderungen erfüllt.

OS:

Eines der folgenden Betriebssysteme: Windows95/ Windows98/ WindowsNT

Browser:

Netscape Communicator 4.04 oder neuer Internet Explorer 4.01 SP oder neuer

Monitor:

mindestens 800 x 600 dpi

Warenzeichen

Adobe und Acrobat Reader sind Warenzeichen der Adobe Systems Incorporated.

Netscape und Netscape Communicator sind eingetragene Warenzeichen der Netscape Communications Corporation in den USA und anderen Ländern.

Microsoft, Windows, WindowsNT und Internet Explorer sind eingetragene Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

■ Installation

Die Netzwerk-Baugruppe WJ-HDB502E ist ausschließlich für den Einbau im Digital-Festplatten-Recorder WJ-HD500 bestimmt.

1 Das Netzkabel vom WJ-HD500 abziehen oder den Stecker aus der Netzsteckdose ziehen. 2 Aus der oberen Abdeckung des Festplatten-Recorders die abgebildeten 11 Schrauben entfernen und die Abdeckung abnehmen.

3 Aus dem Verschluß auf dem 10/100Base-T-Anschluß an der Rückseite des Festplatten-Recorders die abgebildete Schraube entfernen und den Verschluß abnehmen.

4 Aus der Baugruppe die unten abgebildeten 6 Schrauben entfernen, den Stecker CN403 abziehen, und dann die Hauptbaugruppe hochklappen, so daß die Vorderseite nach oben zeigt.

5 Ein Ende des beiliegenden Flachkabels gemäß Abbildung an den braunen Steckverbinder auf der Hauptbaugruppe anschließen.

6 Die Hauptbaugruppe und CN403 in ihre ursprüngliche Lage bringen und mit den vorher entfernten Schrauben wieder befestigen.

7 Die abgebildete Schraube aus der Konsole entfernen, und dann damit das beiliegende Massekabel befestigen.

8 Die Netzwerk-Baugruppe gemäß Abbildung auf die Konsolen legen, und dann mit den 4 beiliegenden Schrauben zusammen mit dem Massekabel befestigen.

9 Mit der in Schritt 3 entfernten Schraube den 10/100Base-T-Anschluss an der Rückwand befestigen.

10 Das beiliegende Gleichstromkabel und das andere Ende des Flachkabels gemäß Abbildung anschließen.

11 Nach dem Einbau der Baugruppe die obere Abdeckung wieder anbringen und mit den Schrauben sichern.

■ Anschlüsse

Im Folgenden werden die LAN-Anschlüsse kurz beschrieben.

Zu einer detaillierten Beschreibung der Einstellungen und Bedienungsweise beziehen Sie sich bitte auf die Bedienungsanleitung des beiliegenden CD-ROM.

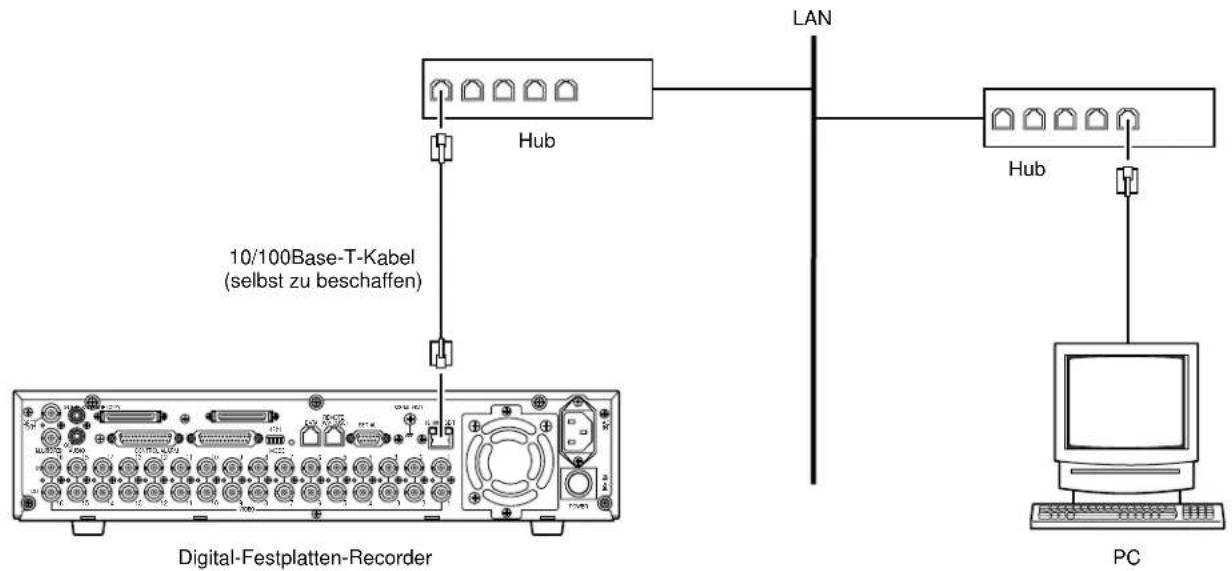

Grundanschluss

Den Digital-Festplatten-Recorder mit einem 10/100Base-T-Kabel (selbst zu beschaffen) über einen Hub oder sonstigen Verteiler an das Netzwerk (LAN) anschließen.

Netzwerk-Setup

Am WJ-HD500 das COMMUNICATION SETUP-Menü aufrufen, um die IP-Adresse, Teilnetzmaske und Gateway-Adresse einzustellen.

Einzelheiten finden Sie in der Bedienungsanleitung des WJ-HD500.

Anschlussbeispiel 1

Anschlussbeispiel 2

■ Fehlersuche

Bei Störungen führen Sie folgende Kontrollen durch, bevor Sie das Gerät in Reparatur geben.

Symptome Kontrollen
Kein Zugriff über den Browser	• Ist an den Ethernet-Steckverbinder auf der Rückseite ein 10Base-T-Kabel angeschlossen?
	• Leuchtet die LINK-Anzeige auf der Rückseite?Falls nicht, ist der Anschluß des Geräts an das LAN oder der Anschluß des Netzwerks falsch. Auch auf schlechten Kontakt und Kabelunterbrechung prüfen.
	• Ist die Adresse für den WJ-HD500 korrekt eingestellt? (Siehe CD-ROM.)
	• Ist die IP-Adresse falsch? (Siehe CD-ROM.)Bei Zugriff über Windows95, Windows98, WindowsNT oder UNIX die IP-Adresse wie folgt überprüfen:>ping [auf WJ-HD500 eingestellte IP-Adresse]Wenn der WJ-HD500 auf den obigen Befehl antwortet, ist die IP-Adresse richtig.Falls nicht, wie folgt vorgehen:(1) Das Gerät unter Bezugnahme auf MODE SETTING initialisieren, um die IP-Adresse auf 192.168.000.010 zurückzusetzen.(2) Unter Bezugnahme auf GLOBAL NETWORK CONNECTION (auf dem CD-ROM) die IP-Adresse neu einstellen.
	• Ist die eingestellte IP-Adresse bereits einem anderen Gerät zugewiesen worden? (Siehe CD-ROM.)Entspricht die eingestellte IP-Adresse den Konventionen für das Netzwerk/Teilnetz, an das der WJ-HD500 angeschlossen ist?
	• Sind für den WJ-HD500 und den Client-PC IP-Adressen für dasselbe Teilnetz eingestellt?• Ist der Browser auf [Use proxy server] eingestellt?Für den Zugriff auf einen HD500 im selben Teilnetz wird empfohlen, für die IP-Adresse [Do not use proxy server] zu wählen.
	• Ist der als Standard-Gateway des WJ-HD500 eingestellte Wert korrekt?
Die Bildschirmanzeige wird nicht aktualisiert.	Im Browser-Fenster RETRY klicken, um die Anfrage zu wiederholen. In einigen Fällen kann es vorkommen, daß die Bildschirmanzeige bei starkem Netzverkehr stehen bleibt.
Das Berechtigungsfenster, das bei Anzeige einer Standardseite erscheint, läßt sich nicht schließen.	• Benutzernamen und Paßwort korrekt eingeben.Falls Benutzername und Paßwort nicht bekannt sind, wiederholt die Schaltfläche [ESC] auf dem Bildschirm klicken. Wenn mehrere hintereinander gemachte Eingaben angenommen werden, erscheint das Berechtigungsfenster nicht wieder.

■ Technische Daten

Spannungsversorgung: Gleichstrom + 3,3 V/5 V (vom WJ-HD500 geliefert)

Leistungsaufnahme: 250 mA bei 3,3 V, 300 mA bei 5 V

Betriebstemperatur: +5°C bis +45°C

Abmessungen: 115 mm (B) x 30 mm (H) x 146 mm (T)

Gewicht: 110 g

LAN-Schnittstelle: 10Base-T/100Base-TX (RJ-45) x 1

Installierte Protokolle: TCP/IP, HTTP, FTP, SMTP

Sicherheit: Passwortschutz

Gewichte und Abmessungen verstehen sich als Näherungswerte.

Änderungen an technischen Daten jederzeit vorbehalten.

■ Zubehör

Flachkabel 1

Gleichstromkabel 1

Massekabel 1

Befestigungsschrauben für Baugruppe 4

CD-ROM (Anweisungen) 1

CD-ROM (Installationsdiskette) 1
