BEDIENUNGSANLEITUNG WV-BM1700 PANASONIC

WEDER DECKEL NOCH RÜCKPLATTE ABNEHMEN, UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN, DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nichtisolierter "gefährlicher Spannung" innerhalb des Gehäuses hinweisen, die so groß sein kann, daß sie Gefahr eines elektrischen Schlags darstellt.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs und Wartungsanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

Bescheinigung des Herstellers/Importeurs

Hiermit wird bescheinigt, daß der/die/das

(Gerät, Typ, Bezeichnung)

in Übereinstimmung mit den Bestimmungen der

VFG 1046/1984

(Amtsblattverfügung)

funkentstört ist.

Der Deutschen Bundespost wurde das Inverkehrbringen dieses

Gerätes angezeigt und die Berechtigung zur Überprüfung der Serie auf Einhaltung der Bestimmungen eingeräumt.

Panasonic Deutschland GmbH

Dieses Modell entspricht der EG-Vorschrift (für

Funkstörungsschutz) 87/308/EG.

Die Fabriknummer dieses Gerätes ist auf dessen Bo-denabdeckung angegeben.

Sie sollten die Fabriknummer dieses Gerätes in den da-für vorgesehenen Raum eintragen und diese Anleitung als Kaufsunterlage aufbewahren, um im Falle eines Diebstahls die Identifizierung zu erleichtern.

Modellnummer

Fabriknummer

WARNUNG: UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHÜTEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.

INHALT

VORWORT 15

MERKMALE 15

VORSICHTSMASSNAHMEN 15

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN 16

EINBAU 19

ANSCHLÜSSE 20

SYSTEMANSCHLÜSSE 21

BEDIENUNGSVORGANG 23

MASSZEICHNUNG 24

TECHNISCHE DATEN 25

STANDARDZUBEHÖR 25

Die in dieser Bedienungsanleitung aufgeführten Modellnum-mern weisen keinen Anhang auf.

VORWORT

Bei dem Modell WV-BM1700 von Panasonic handelt es sich um einen Video-Monitor, der speziell für Überwachungs- und Studio-Anwendung konstruiert wurde.

Unter Verwendung des optionalen Rack-Einbau-adapters kann dieser Monitor auch in ein Rack eingebaut werden.

Dieser Monitor weist eine Kathodenstrahlröhre mit 44 cm (17-3/8 Zoll) Diagonale auf und zeichnet sich durch scharfe Schwarzweiß-Bilder mit einer horizontalen Auflösung von mehr als 850 Zeilen in Bildmitte aus.

Die frontseitig angeordneten Regler gestatten schnelle Einstellung des Bildes. Standard-BNC-Eingangs- und -Aus\~gangssteckverbinder stellen sicher, daß das Modell WV-BM1700 mit anderen CCTV-Monitoren oder Panasonic Videorekordern verwendet werden kann.

MERKMALE

• Kathodenstrahlröhre mit 44cm (17-3/8 Zoll) Diagonale
  • 850 Zeilen horizontale Auflösung in Bildmitte
• Gleichstrom-Restoration-Ein/Aus-Schalter vorhanden

• Unter- oder Normalabtastgröße wählbar

• Kurze H.AFC-Zeitkonstante für Videorekorder-Wiedergabe

• Durchschleifen durch BNC-Steckverbinder für Video- und Synchron-Eingang und -Ausgang
• Interner/Externer Synchronmodus (umschaltbar)
• Rack-Einbau mit optionalem Rack-Einbauadapter

VORSICHTSMASSNAHMEN

• Dieser Monitor ist nur für die Verwendung in Räumen be\~stimmt. Die zulässige Betriebs-temperatur muß im Bereich von -10^ bis +50^ liegen; die zulässige Luftfeuchtigkeit beträgt weniger als 90% . Den Monitor niemals unter direkter Sonnenbestrahlung verwenden.
• Die Netzspannung und -frequenz müssen 240V, 50Hz, für die Modelle WV-BM1700/A und WV-BM1700/B bzw. 230V, 50Hz, für das Modell WV-BM1700/G betragen.
• Die Belüftungsschlitze an der Rückseite und an der Seitenabdeckung nicht abdecken.
• Falls dieser Monitor in ein EIA-Standard 19-Zoll-Rack eingebaut wird, dann ist darauf zu achten, daß die Innentemperatur des Racks +50°C nicht übersteigt.

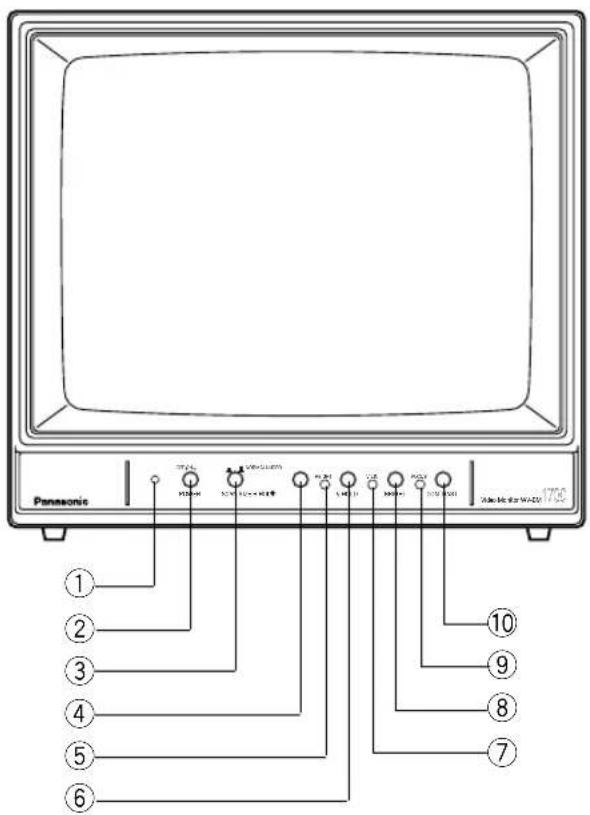

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

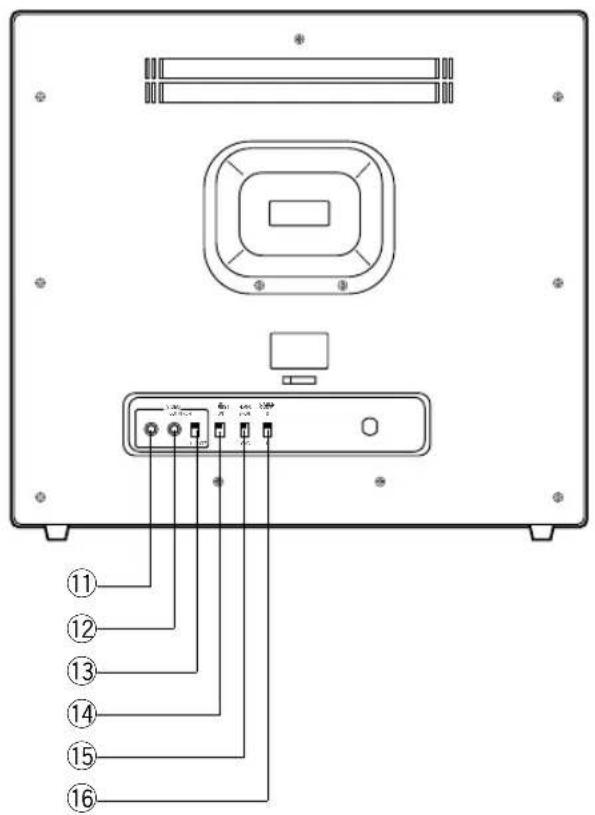

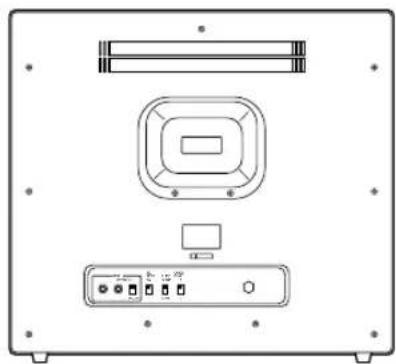

< RÜCKANSICHT >

Panasonic 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70

Wenn der Strom-Ein/Aus-Schalter (2) eingeschaltet wird, leuchtet diese Anzeige auf.

2. Strom-Ein/Aus-Schalter (POWER ON/OFF)

Dieser Schalter dient für das Ein- und Ausschalten der Stromversorgung dieses Monitors.

3. Abtastgrößenschalter (SCAN SIZE UNDER/NORMAL)

Unterabtastung wird erhalten, indem dieser Schalter gedrückt wird.

4. Horizontaler Bildfangregler (H-HOLD)

Dieser Regler dient zur horizontalen Verriegelung des Bildes.

5. Höhenregler (HEIGHT)

Mit diesem Regler wird die vertikale Höhe des Bildes eingestellt.

6. Vertikaler Bildfangregler (V-HOLD)

Dieser Regler dient zur vertikalen Verriegelung des Bildes.

7. Vertikaler Linearitätsregler (V-LIN)

Diesen Regler so einstellen, daß die vertikalen Verzerrungen des Bildes minimiert werden.

8. Helligkeitregler (BRIGHT)

Diesen Regler im Uhrzeigersinn drehen, um die Gesamt\~helligkeit des Bildes zu erhöhen.

9. Fokussierregler (FOCUS)

Diesen Regler auf ein scharfes Bild einstellen.

10. Kontrastregler (CONTRAST)

Diesen Regler im Uhrzeigersinn drehen, um den Kontrast des Bildes zu erhöhen.

11. Video-Eingangssteckverbinder (VIDEO IN)

An diesem Steckverbinder wird das Video-Signal eingegeben.

12. Video-Ausgangssteckverbinder (VIDEO OUT)

Das an dem Video-Eingangssteckverbinder (11) eingegebene Video-Signal wird an diesen Steckverbinder durchgeschleift.

13. Video-Abschlußschalter (VIDEO 75Ω/Hi-Z)

Für das Überbrücken oder Durchschleifen des Video-Signals ist dieser Schalter auf Position Hi-Z zu stellen; für alle anderen Fälle den Schalter auf Position 75Ω stellen.

14. Gleichstrom-Restoration-Schalter (DC REST ON/OFF)

Den Schalter so einstellen, daß der Hintergrund des Bildes wieder hergestellt wird.

15. H.AFC-Schalter (H.AFC SHORT/LONG)

Diesen Schalter für Wiedergabe von einem Videorekorder (VTR) auf Position SHORT (kurze H.AFC-Zeitkonstante) stellen.

16. Kabelverlust-Kompensationsschalter

Siehe Seite 21.

EINBAU

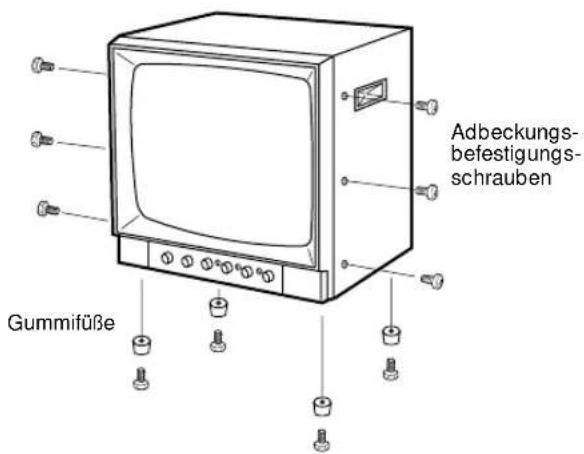

Einbau in ein 19-Zoll Standard-Rack

Hinweis: Für den Einbau in ein Rack ist der optionale Rack-Einbauadapter WV-Q22A erforderlich.

1. Die sechs Abdeckungsschrauben entfernen.
2. Die vier Gummifüße abnehmen.
3. Den Rack-Einbauadapter mit den sechs Bohrungen des Monitors ausrichten und den Rack-Einbauadapter mit den sechs Befestigungsschrauben (mitgeliefert mit Modell WV-Q22A) befestigen.

Adbeckungs- befestigungs- schrauben Gummifüße

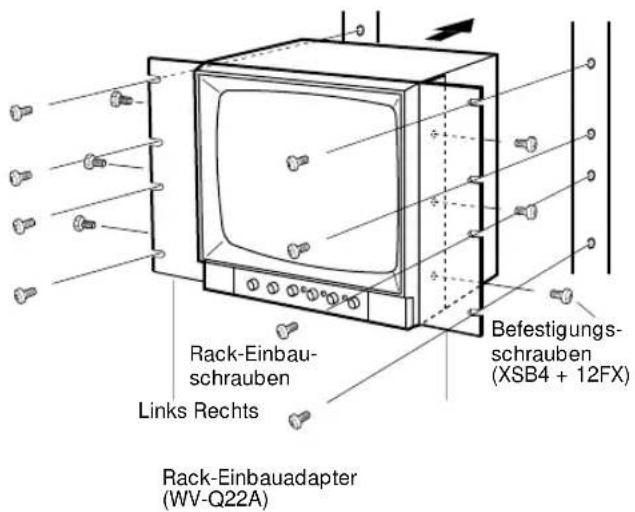

1. Den Monitor mit dem Rack-Einbauadapter in das EIS-Standard 19-Zoll Rack einbauen, indem sechs Rack-Einbauschrauben (nicht mitgeliefert) verwendet werden.

Vorsicht:

• Diesen Monitor niemals an einem Ort mit Vibrationen verwenden.
• Falls ein Ventilator verwendet wird, um die Temperatur im Rack unter 50°C zu halten, dann sollte der Ventilator entfernt vom Monitor angeordnet werden.

Rack-Einbau- schrauben Links Rechts Rack-Einbauadapter (WV-Q22A) Befestigung- schrauben (XSB4 + 12FX)

ANSCHLÜSSE

Netzkabel

1. Die Stromversorgung des Monitors ausgeschaltet belassen, während die Anschlüsse vorgenommen werden.
2. Das Netzkabel an eine geerdete Netzdose anschließen.

Video-Kabel

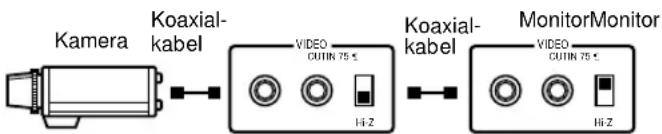

Hinweise:

- Immer den Video-Abschlußschalter des letzten Monitors auf Position 75 Ohm und die Video-Abschlußschalter der dazwischenliegenden Monitore auf Position Hi-Z stellen.

Kamera Koaxial- kabel VIDEO CUTIN 75 % Hi-Z Koaxial- kabel MonitorMonitor VIDEO CUTIN 75 % Hi-Z

- Das Koaxialkabel RG-59/U (3C-2V), RG-6/U (5C-2V), RG-11/U (7C-2V) oder RG-15/U (10C-2V) verwenden.

1. Bis zu 10 Monitore können in dieser Konfiguration angeschlossen werden, bevor es zu Signalverlusten kommt. Die gesamte Kabellänge sollte 150 m nicht überschreiten.

2. Vorsichtsmaßnahmen bei der Verdrahtung:

• Das Koaxialkabel nur so abbiegen, daß der

Biegeradius mindestens dem 10fachen Durchmesser entspricht.

- Niemals das Kabel mit Krampen befestigen, auch nicht mit runden Krampen.

- Das Kabel niemals abdrücken oder einklemmen. Die obigen Punkte einhalten, da anderenfalls die Impedanz des Kabels geändert wird, was zu schlechter Bildqualität führen kann.

Kabelverlust-Kompensationsschalter

1. Normalerweise diesen Schalter auf Position S stellen.

1. Falls die Auflösung aufgrund der Kabellänge verschlechtert wird, das geeignete Koaxilakabel wählen und diesen Schalter gemäß der folgenden Tabelle einstellen.

(Einheit: m)

Schalterstellung\Kabelart	3C-2V	5C-2V 7	C-2V 10C	2V
S (kurz)	250	500	600	800
L (lang)	500	750	1000	1250

1. Es soll ein möglichst dickes Koaxialkabel verwendet werden, und der Schalter ist auf Position S zu stellen.

2. Falls mehrere Monitore über eine Brückenschaltung miteinander verbunden werden, das Kabel anhand der Distanz bis zum letzten Monitor auswählen; und den Schalter an jedem Monitor auf jene Position einstellen, die die beste Bildqualität sicherstellt.

SYSTEMANSCHLÜSSE

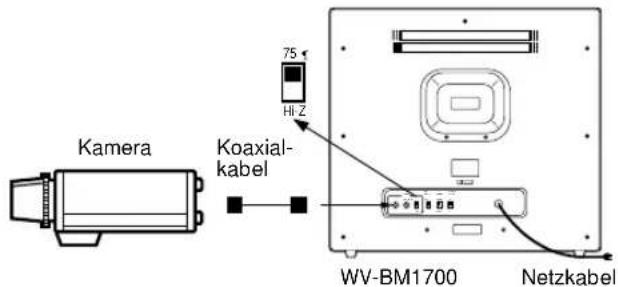

1. Anschluß nur eines Monitors

Kamera Koaxial- kabel 75 Hi-Z WV-BM1700 Netzkabel

• Den Video-Eingangssteckverbinder (11) dieses Monitors mit einem 75-Ohm Koaxialkabel mit dem Video-Ausgangssteckverbinder der Kamera verbinden.
• Den Video-Abschlußschalter (13) auf Position 75Ω stellen.

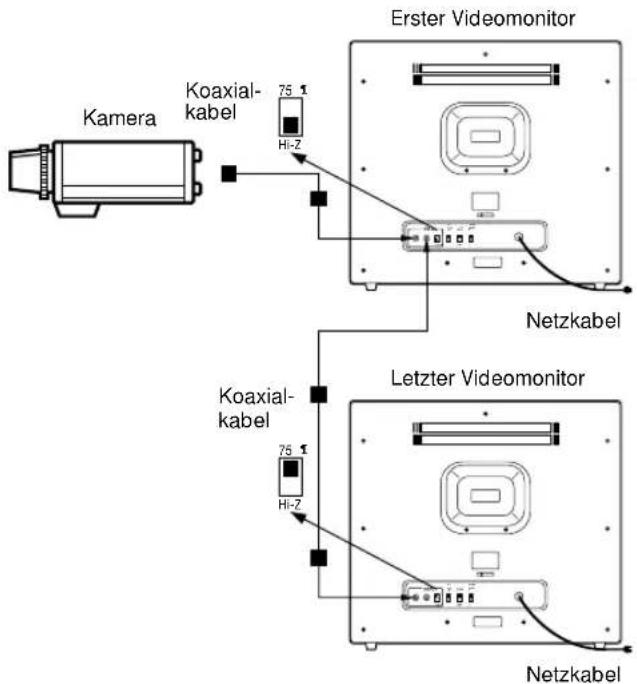

2. Anschluß von mehreren Monitoren

Kamera Koaxial- kabel 75 Hi-Z Erster Videomonitor Netzkabel Koaxial- kabel 75 Hi-Z Letzter Videomonitor Netzkabel

- Den Video-Eingangssteckverbinder (11) dieses Monitors mit einem 75-Ohm Koaxialkabel mit dem Video-Ausgangssteckverbinder der Kamera verbinden.

- Den Video-Ausgangssteckverbinder (12) des ersten Monitors mit einem 75-Ohm Koaxialkabel mit dem Video-Eingangssteckverbinder (11) des zweiten Monitors verbinden. Diesen Anschluß sinngemäß für alle anderen Monitore ausführen.

- Den Video-Abschlußschalter (13) des ersten und der dazwischenliegenden Monitore auf Position Hi-Z stellen. Danach den Video-Abschlußschalter (13) des letzten Monitors auf Position 75 Ohm stellen.

BEDIENUNGSVORGANG

1. Den Strom-Ein/Aus-Schalter (2) auf Position ON stellen.

1. Den Helligkeitsregler (8) und den Kontrastregler (10) einstellen.

BRIGHT CONTRAST

1. Den horizontalen Bildfangregler (4) einstellen, so daß ein stabiles Bild erhalten wird (wenn das Bild nach einer Seite druchläuft oder in horizon- tale Streifen zerfällt).

2. Den vertikalen Bildfang-regler (6) einstellen, falls das Bild vertikal durchläuft.

H-HOLD

V-HOLD

1. Höhenregler

Dieser vertieft angeordnete Regler sollte mit einem Schraubendreher eingestellt werden, um richtige vertikale Höhe mit guter vertikaler Linearität zu erhalten.

Die Einstellung ist so vorzunehmen, daß die Bildgrenzen etwa 1/10 Zoll über den Ober- und Unterkanten der Maske bei Überabtastbetrieb liegen.

1. Vertikaler Linearitätsregler

Dieser vertieft angeordnete Regler sollte mit einem Schraubendreher eingestellt werden, um gute vertikale Linearität zu erhalten.

1. Unterabtastbetrieb

Den Abtastgrößenschalter (3) auf Position UNDER stellen, um die Unterabtastung zu erhalten.

NORMALUNDER SCAN SIZE

1. Gleichstrom-Restoration

Der Gleichstrom-Restorations-Schaltkreis liefert eine stabile Referenz für den Schwarzpegel. Den Schalter auf Position ON stellen, um übermäßigen Kontrast zu verhindern und auch Schatten-einzelheiten zu erhalten.

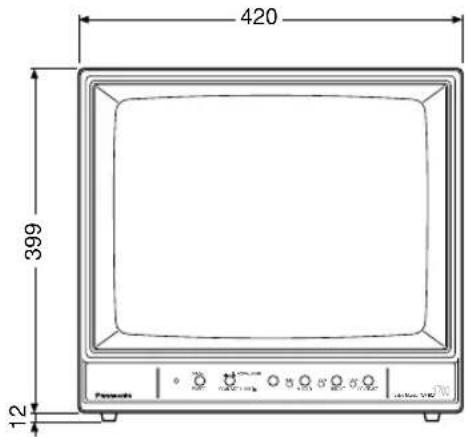

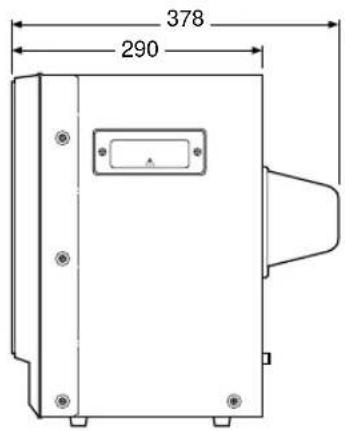

MASSZEICHNUNG

420 399 12 Pensets Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons

Einheit: mm

378 290

Netzspannung und -frequenz: WV-1700/A, WV-1700/B: 240 V, 50 Hz

WV-1700/G: 230 V, 50 Hz

Leistungsaufnahme: Etwa 45 Watt

Video-Eingang: 0,5 - 2,0 Vs-s Komposit/75 Ohm oder Hi-Z Durchschleifung

Video-Frequenzgang: Mehr als 10 MHz

Horizontale Auflösung: Mehr als 850 Zeilen in Bildmitte

Maximaler Video-Gewinn: 42 dB

H.AFC-Zeitkonstante: Niedrige Zeitkonstante für industrielle VTR

Ablenklinearität: Weniger als 5% bei Überabtastung

Ablenkgeometrie: Weniger als 2% bei Überabtastung

Überabtastung: Etwa 5%

Abtastung: Umschaltbar zwischen Überabtastung und Unterabtastung

Gleichstrom-Restoration: Ja

Kathodenstrahlröhre: 44 cm (17-3/8 Zoll) Diagonale

Tatsächliche Bildgröße: 41 cm (16-1/4 Zoll) Diagonale

Hochspannung: Gleichstrom 15 kV

Zul. Betriebstemperatur: -10^ bis +50^

Zul. Luftfeuchtigkeit: Weniger als 90%

Abmessungen (B x H x T): 420 x 411 x 378 mm

Gewicht: 15 kg

Gewicht und Abmessungen sind ungefähre Werte.

Änderungen der technischen Daten ohne Vorankündigung vorbehalten.
