BEDIENUNGSANLEITUNG WV-BM500 PANASONIC

WEDER DECKEL NOCH RÜCKPLATTE ABNEHMEN, UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN, DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nichtisolierter "gefährlicher Spannung" innerhalb des Gehäuses hinweisen, die so groß sein kann, daß sie Gefahr eines elektrischen Schlags darstellt.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs und Wartungsanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgenden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtlinie 73/23/EEC und 89/336/EEC.

Die Fabriknummer dieses Gerätes ist auf dessen Bo-denabdeckung angegeben.

Sie sollten die Fabriknummer dieses Gerätes in den da-für vorgesehenen Raum eintragen und diese Anleitung als Kaufsunterlage aufbewahren, um im Falle eines Diebstahls die Identifizierung zu erleichtern.

Modellnummer

Fabriknummer

WARNUNG: UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHÜTEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.

INHALT

VORWORT 13

MERKMALE 13

VORSICHTSMASSNAHMEN 13

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN 14

BEDIENUNGSVORGÄNGE 16

EINBAU 17

ANSCHLÜSSE 18

SYSTEM-ANSCHLÜSSE 19

TECHNISCHE DATEN 20

SONDERZUBEHÖR 21

Die in dieser Bedienungsanleitung aufgeführten Modellnum-mern weisen keinen Anhang auf.

VORWORT

- Bei dem Modell WV-BM500 von Panasonic handelt es sich um einen Video-Monitor, der speziell für Überwachungs- und Studioanwendung konstruiert wurde.

Das Modell WV-BM500 weist einen 5-Zoll Bildschirm (tatsächliche Bilddiagonale) auf und gewährleistet scharfe Schwarzweiß-Bilder mit einer horizontalen Auflösung von mehr als 700 Zeilen in Bildmitte.

An der Frontseite angeordnete Regler gestatten schnelle Bildeinstellung. Standard-BNC-Ein- und -Ausgangssteckverbinder ermöglichen die Verwendung des Modells WV-BM500 mit anderen CCTV-Monitoren oder Panasonic Videorecordern.

MERKMALE

WV-BM500/WV-BM503

• 5-Zoll Bildschirm (tatsächliche Bilddiagonale)
  • Horizontale Auflösung 700 Zeilen in der Bildmitte
• Kurze H. AFC-Zeitkonstante für Videorecorder-Wiedergabe

• Überbrückung der Ein- und Ausgangssteckverbinder für Video- und Komposit-Sync.

• Schwarzwerthaltung

• Interner und externer Synchron-Modus
• Einsatzmöglichkeit in den Rack-Mount Adapters WV-Q64

VORSICHTSMASSNAHMEN

• Dieses Gerät ist nur für die Verwendung in Räumen konstruiert. Der zulässige Betriebstemperaturbereich liegt zwischen -10^ und +50^ . Die maximale Luftfeuchtigkeit darf 95% nicht übersteigen. Den Monitor niemals bei direkter Sonnenbestrahlung verwenden.
• Als Stromversorgung darf nur 220 bis 240 V Wechselstrom, 50 Hz, verwendet werden.
  • Die Ventilationsschlitze an der Rückwand und an den Seitenwänden nicht abdecken.
• Wenn das Modell WV-BM500 in ein 19-Zoll EIA-Standard-Rack eingebaut wird, darauf achten, daß die Temperatur im Inneren des Racks niemals +50°C übersteigt.

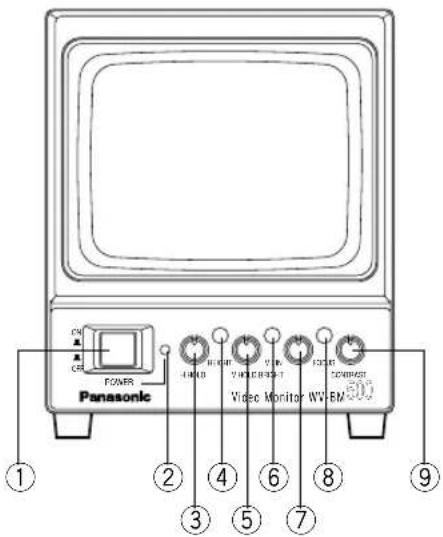

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

POWER Panasonic 1 2 3 4 5 6 7 8 9 Video Monitor INV-EM 500

1. Strom-Ein/Aus-Schalter (POWER, ON/OFF)

Mit diesem Drucktastenschalter wird die Stromversorgung des Monitors ein- oder ausgeschaltet.

Den Schalter durch einmaliges Drücken einrasten (—), um die Stromversorgung des Monitors einzuschalten.

Den Schalter durch erneutes Drücken wieder ausrasten (■), um die Stromversorgung des Monitors auszuschalten.

2. Strom-Kontrollampe (POWER)

Diese Kontrollampe leuchtet auf, wenn die Stromversorgung des Monitors durch Drücken des Strom-Ein/Aus-Schalters (1) eingeschaltet ist.

3. Horizontaler Bildfang (H-HOLD)

Dieser Regler dient für das Stabilisieren des Bildes, wenn dieses in horizontaler Richtung durchläuft.

4. Höhenregler (HEIGHT)

Damit wird die vertikale Höhe des Bildes eingestellt.

5. Vertikaler Bildfang (V-HOLD)

Dieser Ragler dient für das Stabilisieren des Bildes, wenn dieses in vertikaler Richtung durchläuft.

6. Vertikale Linearität (V-LIN)

Stellt das Bild so ein, daß vertikale Verzerrungen möglichst vermieden werden.

7. Helligkeitsregler (BRIGHT)

Diesen Regler im Uhrzeigersinn drehen, um die Gesamthelligkeit des Bildes zu erhöhen.

8. Fokussierregler (FOCUS)

Diesen Regler auf optimale Bildschärfe einstellen.

9. Kontrastregler (CONTRAST)

Diesen Regler im Uhrzeigersinn drehen, um den Kontrast des Bildes zu erhöhen.

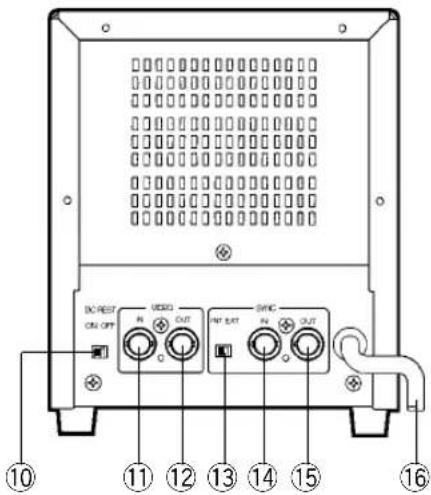

10. Schwarzwerthaltungsschalter (DC REST)

Mit diesem Schalter kann der Hintergrund des Bildes wieder hergestellt werden.

11. Video-Eingangssteckverbinder (VIDEO IN)

An diesen Steckverbinder ist das Video-Eingangssignal anzuschließen.

12. Video-Ausgangssteckverbinder (VIDEO OUT)

Das an dem Video-Eingangssteckverbinder (11) eingespeiste Video-Eingangssignal wird an diesen Ausgang durchgeschleift und automatisch abgeschlossen.

13. Sync-Wahlschalter (SYNC INT/EXT)

1. Sync-Eingangssteckverbinder (SYNC IN)

15. Sync-Ausgangssteckverbinder (SYNC OUT)

16. Netzkabel

BEDIENUNGSVORGÄNGE

1. Den Strom-Ein/Aus-Schalter (1) einrasten (■).
2. Den Helligkeitsregler (7) und den Kontrastregler (9) einstellen.

BRIGHT CONTRAST

ErhöhenErhöhen

1. Höhe (4)

Dieser versenkt angeordnete, mit einem Schraubendreher einzustellende Regler sollte so eingestellt werden, daß die richtige vertikale Höhe mit guter vertikalen Linearität sichergestellt wird. Die Einstellung hat so zu erfolgen, daß die Bildgrenzen um etwa 1/10-Zoll über die Ober- und Unterkanten der Maske im Abtastbereich ausgedehnt werden.

1. Den horizontalen Bildfang (3) einstellen, um das Bild zu stabilisieren, wenn das Bild seitlich durchläuft oder in horizontale Streifen zerfällt.
2. Den vertikalen Bildfang (5) einstellen, falls das Bild vertikal durchläuft.

H.HOLD

V.HOLD

1. Vertikale Linearität (6)

Dieser versenkt angeordnete, mit einem Schraubendreher einzustellende Regler sollte auf richtige vertikale Linearität eingestellt werden.

1. Fokussierregler (8)

Diesen mit einem Schraubendreher einzustellen- den Regler auf optimale Bildschärfe einstellen.

1. Schwarzwerthaltung (10)

Der Schwarzwerthaltungs-Schaltkreis sorgt für eine stabile Referenz des Schwarzpegels. Den Schalter auf Position ON stellen, um übermäßigen Kontrast zu vermeiden und die Schattendetails zu erhalten.

EINBAU

Vorsicht:

Der folgende Einbau sollte von einem qualifizierten Wartungstechniker durchgeführt werden.

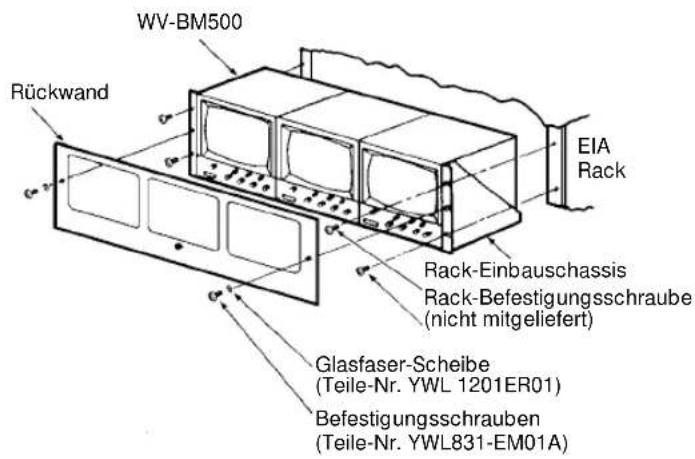

Einbau in ein 19-Zoll EIA-Standard-Rack

Das Modell WV-BM500 kann in ein 19-Zoll EIA-Rack eingebaut werden, wie es nachfolgend dargestellt ist.

Achtung: Für den Rackeinbau wird der optionale Einbausatz WV-Q64 benötigt.

WV-BM500 Rückwand EIA Rack Rack-Einbauschassis Rack-Befestigungsschraube (nicht mitgeliefert) Glasfaser-Scheibe (Teile-Nr. YWL 1201ER01) Befestigungsschrauben (Teile-Nr. YWL831-EM01A)

ANSCHLÜSSE

Netzkabel

1. Die Stromversorgung der Kamera ausgeschaltet belassen, während der Monitor eingebaut wird.
2. Das Netzkabel (16) an eine geerdete Netzdose (220 bis 240 V Wechselstrom, 50 Hz) anschließen.

Video-Kabel

1. Das Koaxialkabel RG-59/U (3C-2V), RG-6/U (5C-2V), RG-11/U (7C-2V) oder RG-15/U (10C-2V) verwenden.
2. Bis zu 10 Monitore können in dieser Konfiguration angeschlossen werden, bevor es zu Signalverlust kommt. Die gesamte Kabellänge sollte aber 150 m nicht überschreiten.
3. Vorsichtsmaßnahmen bei der Verdrahtung

- Das Koaxialkabel niemals scharf abbiegen; der Biegungsradius muß mindestens dem 10fachen Kabeldurchmesser entsprechen.

- Das Kabel niemals flachdrücken oder einklemmen.

Alle diese Punkte ändern die Impedanz des Kabels und verursachen schlechte Bildqualität.

Empfohlene maximale Kabellänge

Kabel RG-59/U RG-6U R		RG-11/U RG-(3C-2V) (5C-2V) (7C-2V) (10C-2V)
Empfohlene max. (ft) 1650 2475 3300 4125
Kabellänge (m) 500 750		1000 1250

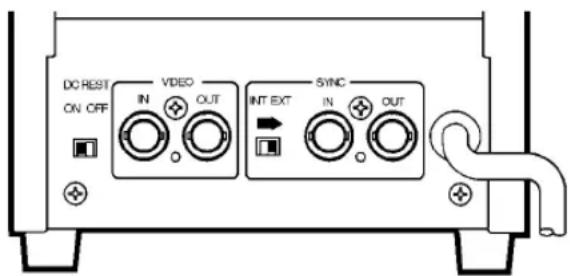

Externe Synchronisierung

Wenn ein Nicht-Komposit-Videosignal an den Monitor angeschlossen ist, dann ist der Anschluß eines externen Komposit-Synchronsignals an den Monitor erforderlich.

1. Den Sync-Eingangssteckverbinder (14) am VideoMonitor mit Hilfe eines 75-Ohm Koaxialkabels an die Synchronsignalquelle anschließen.
2. Den Sync-Wahlschalter (13) auf Position EXT stellen.

1. Ein Nicht-Komposit-Videosignal ist ein Signal ohne Synchronimpulse.
2. Die externe Synchronisation sollte aus den gemischten H. Sync- und V-Sync-Signalen und nicht den H. und V. Antriebsimpulssignalen bestehen. Komposit-Synchronsignalpegel: 4,0 Vs-s (2,0 Vs-s bis 5,0 Vs-s)

SYSTEM-ANSCHLÜSSE

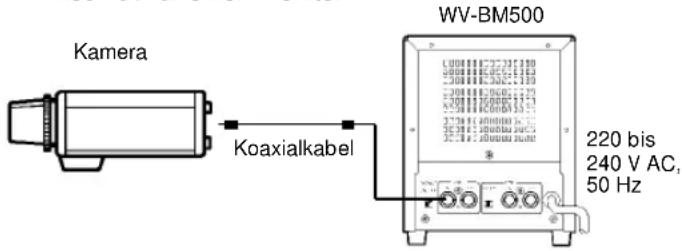

1. Anschluß für einen Monitor


Kamera Koaxialkabel WV-BM500 220 bis 240 V AC, 50 Hz

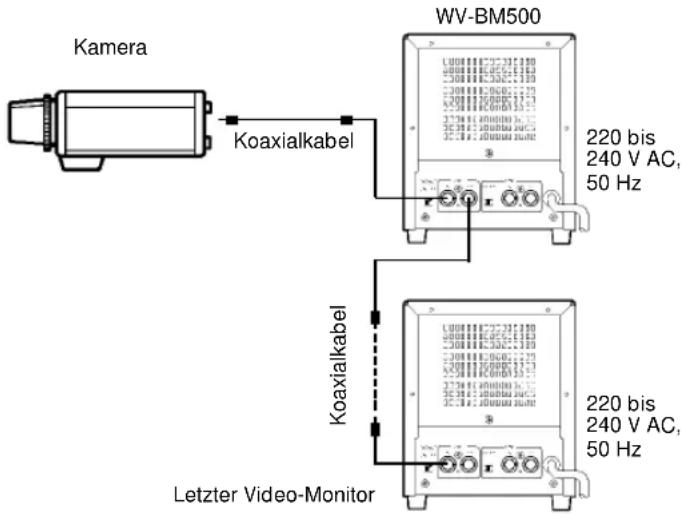

1. Anschluß für mehrere Monitore

Kamera Koaxialkabel WV-BM500 220 bis 240 V AC, 50 Hz Koaxialkabel Letzter Video-Monitor 220 bis 240 V AC, 50 Hz

Anschluß für interne Synchronisierung

- Den Video-Eingangssteckverbinder (11) des Monitors mit Hilfe eines 75-Ohm Koaxialkabels an die Video-Ausgangsklemme der Kamera anschließen.

Anschluß für externe Synchronisierung

• Wenn ein Nicht-Komposit-Videosignal an den Video-Monitor angeschlossen wird, dann muß auch ein externes Komposit-Synchronsignal an den Video-Monitor angeschlossen werden.
• Den Sync-Wahlschalter (13) auf Position EXT stellen.
• Der Anschluß für das Durchschleifen des Synchronsignals ist gleich wie für das Videosignal.

TECHNISCHE DATEN

Stromversorgung: WV-BM500/A, WV-BM500/B, WV-BM500/G: 220 bis 240 V AC, 50 Hz

Leistungsaufnahme: ca. 14 W

Bldröhre: 5-Zoll Diagonale des tatsächlichen Bildes

Video-Eingangsimpedanz: 75 Ohm oder hohe Impedanz (automatischer Abschluß)

Video-Eingangspegel: 1,0 Vs-s Komposit (0,5 Vs-s bis 2,0 Vs-s)

Auflösung: Mehr als 700 Zeilen (Horizontal in Bildmitte)

Abtastfrequenz: Horizontal: 15.625 kHz

Vertikal: 50 Hz

Geometrieabweichung: Horizontal: Weniger als 5%

Externe Synchron-Eingangsimpedanz: 75 Ohm oder hohe Impedanz (automatischer Abschluß)

Externer Synchron-Eingangspegel: 4,0 Vs-s negativ (2,0 Vs-s bis 5,0 Vs-s)

Zul. Betriebstemperatur: -10°C bis +50°C

Zul. Luftfeuchtigkeit: Weniger als 90%

Abmessungen (B x H x T): 147 x 180 x 245 mm

Gewicht: 2,3 kg

Gewicht und Abmessungen sind ungefähre Werte.

Änderungen der technischen Daten ohne vorhergehende Bekanntgabe vorbehalten.

SONDERZUBEHÖR
