BEDIENUNGSANLEITUNG WV-CF420 PANASONIC

Bedienungs- anleitung

Bitte lesen Sie diese Bedienungsarleitung vor dem Auschließen und

der Inbetriebnahme dieses Produktes au merksam durch.

N0599-2089 YWV8QA5230CN Gedruckt in Japan

N30

CAUTION RECK OF ELECTRIC S-DOX DO NOT ON WARNING: WEDER DECKEL NOCH RÜCKPLATTE ABNEHMEN, UM DIE GEFAHR EINES ELEK- TRISCHEN SCHLAGS ZU VERMEIDEN, DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleich- seitigen Dreieck soll den Berutzer auf das Vornandensein von nicht- solierter "gefährlicher Spannung" innerhalb des Gehäusos hinweisen, die so groß sein kann, daß sie Gefahr eines elektrischen Schlags darstellt.

Das Ausrufozeichen im gleichsoitigen Dreieck soll den Benutzer auf wichtige Bedienungs und Wartungsanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgerden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtl nie 73/23/EEC und 89:336/EEC.

Die Fabriknummer dieses Gerätes ist auf dessen Oberseite angegeben.

Sie sollten die Fabriknummer dieses Gerätes in den dafür vorgesehenen Raum eintragen und diese Anleitung als Kaufsunterlage aufbewahren, um im Falle eines Diebstahls die Identifizierung zu erleichtern.

Modellnummer

Fabriknummer

WARNUNG: UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHÜTEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.

MERKMALE

• Unauffälliges Design in Form eines Rauchmelders
• Horizontale Auflösung von 330 Zeilen (WV-CF420) oder 380 Zeilen (WV BF320)
• Mindestbleuchtung 10 Lux (WV-CF420) bzw. 0,5 Lux (WV-BF320)

• Rauschabstand 46 dB ohne AGC
- Lieferung mit Spezialobjektiv

VORSICHTSMASSNAHMEN

1. Die Kamera nicht zerlegen.

Um elektrische Schläge zu vermeiden, keine Schrauben oder Abdeckungen entfernen. Im Inneren befinden sich keine Teile, die vom Anwender gewartet werden können. Wartungsarbeiten nur von qualifiziertem Kunden-dienstpersonal vornehmen lassen.

2. Die Kamera sorgfältig behandeln.

Starke Stöße. Erschütterungen usw. vermeiden. Die Kamera kann durch falsche Handhabung und Lagerung beschädigt werden.

3. Die Kamera vor Regen und Feuchtigkeit schützen und auch nicht an nassen Orten betreiben.

Sofort für Abhilfe sorgen, falls die Kamera naß wird. Sofort die Stromversorgung ausschalten und die Kamera von qualifiziertem Kundendienstpersonal warten lassen. Feuchtigkeit kann die Kamera beschädigen und zu elektrischen Schlägen führen.

4. Zum Reinigen des Kameragehäuses keine starken oder scheuernden Reinigungsmittel verwenden.

Schmutz mit einem trockenen Tuch abwischen. Bei stärkerer Verschmutzung vorsichtig mit einem milden Waschmittel abwischen.

5. Das Objektiv vorsichtig reinigen.

Zum Reinigen des Objektivs keine starken oder scheuemden Reinigungsmittel verwenden. Objektiv-Reinigungspaper oder ein mit Alkohol angefeuchletes Wallesläbchen verwenden.

6. Die Kamera nicht auf die Sonne richten.

Die Kamera nicht auf extrem helle Objekte richten, insbesondere nicht auf die Sonne, da dies zu Überstrahlen und Leuchtfahnen führen kann. Dies gilt auch dann, wenn die Kamera nicht in Betrieb ist.

7. Die Kamera nur innerhalb ihrer zulässigen Temperatur-, Feuchtigkeits- und Leistungsgrenzen betreiben.

Die Kamera bei Umgebungstemperaturen im Bereich von -10^ C bis +50^ C und bei einer Luftfeuchtigkeit von weniger als 90% betreiben.

INSTALLATION

Wichtige Hinweise

• Die Installation der Kamera ist von qualifiziertem Kundendienst- oder Montagepersonal unter Einhaltung der örtlichen Vorschriften vorzunehmen.
• Die für die Installation gewählte Decke muß ausreichende Festigkeit aufweisen, um das Gewicht der Kamera zu tragen.
• Die Kamera nicht an Orlen betreiben, wo sie Ölspritzern ausgesetzt ist. Das Öl könnte zu Rissen in der Grundplatte der Kamera führen.

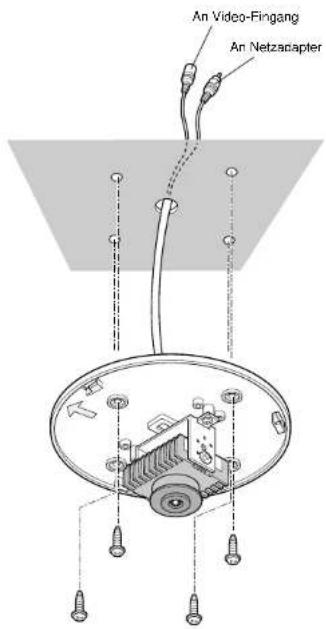

Montage der Kamera (mit Kabeldurchführung in der Decke)

Die folgende Anleitung setzt voraus, daß in der Decke eine Kabeldurchführung angebracht werden kann:

1. Die Einbaustelle der Kamera festlegen und unter Bezugnahme auf die Abbildung rechts ein Loch (Durchm. ca. 15 mm) in der Wand anbringen.
2. Die Abdeckplatte entgegen dem Uhrzeigersinn abschrauben.
3. Die Kabel durch die Kabeldurchführung führen.
4. Die Kabel anschließen (siehe Abb.).
5. Die Kamera mit den Montageschrauben an der Decke befestigen.

Hinweis:

Der Pfeil auf der Kamera-Grundplatte markiert die Richtung der Kamera und entspricht dem Kopf des Monitorbildes. Um aufrechte Bilder zu erhalten, vor der Befestigung der Kamera sicherstellen, daß die Pfeilmarkierung richtig ausgerichtet ist.

15 mm (2-18°) Pfoil markiert Bildkopf 80 mm (3-18°) 80 mm (3-1:0°)

An Video-Fingang An Netzadapter

1. Das Panasonic-Logo auf der Abdeckplatte mit dem Pfeil auf der Grundplatte ausrichten, und die Abdeckplatte im Uhrzeigersinn aufschrauben. Sicherstellen, daß sie fest sitzt.

Pfeilmarkierung

■ VERÄNDERN DER KAMERAPOSITION

Die Kamera kann durch die zwei Öffnungen in der Abdeckplatte Bilder aufnehmen. Dazu muß die Position der Kamera auf der Grundplatte verändert werden. Gehen Sie dabei bitte wie folgt vor.

1. Die Abdeckplatte entgegen dem Uhrzeiger abschrauben.

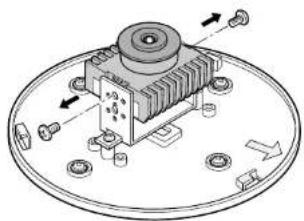

2. Die zwei Befestigungsschrauben der Kamera (siehe Abb.) entfernen.

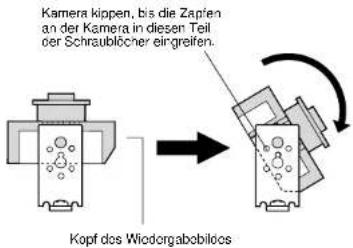

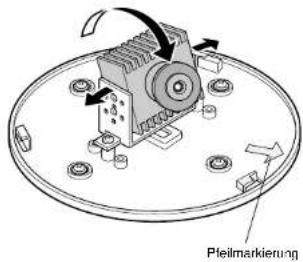

1. Die Kamera in Pfeilrichtung kippen, bis die zwei Zapfen an der Kamera in die Aus- sparungen im oberen Teil der Schrauben- löcher des Befestigungswinkels eingreifen. Falls die Kamera sich nicht gut kippen läßt, den Winkel an beiden Seiten leicht auf biegen.

Pfeilmarkierung

Kamera kippen, bis die Zapfen an der Kamera in diesen Teil der Schraublöcher eingreifen. Kopf des Wiedorgabobilios

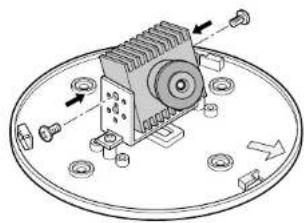

1. Kamera und Winkel mit den zwei Schrauben befestigen.

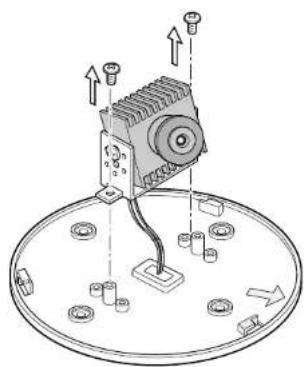

1. Um die Position zu verändern, die zwei Schrauben entfernen, mit denen Kamera und Winkel auf der Grundplatte befestigt sind.

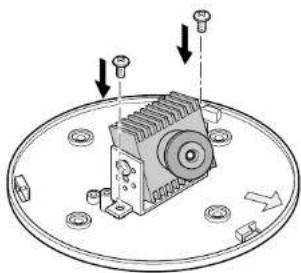

1. Kamera und Winkel wie in der Abbildung gezeigt vorsotzen und mit den zwei Schrauben wieder befestigen. Vorsicht: Sicherstellen, daß die Richtung der Kamera (siehe Abb.) mit dem Pfeil auf der Kamera-Grundplatte übereinstimmt. Der Pfeil entspricht dem Kopf des auf dem Monitor dargestellten Bildes.

Bildaufnahmeelement: CCD-Bildsensor mit Zwischenzeilenübertragung, 512 (H) x

582 (V) Pixel

Abtastbereich: 3,61 (H) x 2,70 (V) mm (entspricht dem Abtastbereich einer

1/4-Zoll-Bildaufnahmeröhre)

Abtastsystem: 2:1 Zeilensprungverfahren

Abtastung: 625 Zeilen/50 Halbbilder/25 Vollbilder

Synchronisierung: Intern

Video-Ausgang: 1,0 V[p-p] Composite, 75 Ω (RCA-Norms

teckverbinder)

Horizontale Auflösung: WV-CF420: 330 Zeilen in der Mitte

WV-BF320: 380 Zeilen in der Mitte

Rauschabstand: 46 dB (AGC aus, gewichtet)

Mindestbeleuchtungsstärke: WV-CF420: 10 Lux bei F2,8

WV-BF320: 0,5 Lux bei F2,8

Verstärkungsautomatik (AGC): +15 dB. voreingestellt

Elektronischer Verschluß (ELC): Entspricht stufenlos regelbaren Verschlußzeiten zwischen

1/50 s und 1/96 000 s

Weißabgleich (nur WV-CF420):

ATW (Automatischer Weißabgleich), voreingestellt

Blickfeld:

Horizontal 45°. vertical 34°

Leistungsbedarf:

6 V Gleichstrom, 0,2 A über Spezialnetzadapter Modell

A20620GPA

Umgebungstemperatur:

-10°C bis +50°C

Luftfeuchtigkeit:

Weniger als 90%

Abmessungen:

φ129 × 46,5 mm

Gewicht:

160 g

Netzadapter

Eingangsspannung:

230 V Wechselstrom 50 Hz

Ausgangsspannung:

6 V Gleichstrom, 0,2 A, 1,2 VA

Gewichte und Abmessungen verstehen sich als Näherungswerte.

Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Hinweis: Wenn die Kamera bei hohen Temperaturen und schlechten Lichtverhältnissen betrieben wird, kann es zu Störungen im Monitorbild kommen.

STANDARDZUBEHÖR

Netzadapter....1
