BEDIENUNGSANLEITUNG WV-CS320 PANASONIC

TRISCHEN SCHLAGS ZU VERMEIDEN. DAS

GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM

KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nichtisolierter "gefährlicher Spannung" innerhalb des Gehäuses hinweisen, die so groß sein kann, daß sie Gefahr eines elektrischen Schlags darstellt.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

Strom ausgeschaltet. Das Gerät mit Ein/Ausschalter wird mit Strom versorgt, wenn der Netzstecker an eine Stromquelle angeschlossen ist; das Gerät ist jedoch nur dann betriebsbereit, wenn der Ein/Ausschalter auf Position ON gestellt ist. Ziehen Sie den Netzstecker, um die Stromversorgung des Gerätes vollständig abzutrennen.

Vorsicht:

Bevor Sie dieses Produkt anschließen oder in Betrieb nehmen, bitte das Schlld auf der Unterseite durchlesen.

Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgenden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtlinite 73/23/EEC und 89/336/EEC.

Die Fabriknummer dieses Gerätes ist auf dessen Oberseite angegeben.

Sie sollten die Fabriknummer dieses Gerätes in den dafür vorgesehenen Raum eintragen und diese Anleitung als Kaufsunterlage aufbewahren, um im Falle eines Diebstahls die Identifizierung zu erleichtern.

Modellnummer WV-CS320/324E

Fabriknummer

WARNUNG: Um die gefahr von brand oder stromschlag zu verhüten, dieses gerät weder regen noch feuchtigkeit aussetzen.

INHALT

VORWORT 42

MERKMALE 42

■ Reinigen der Kamera 42
■ Herauf- oder Herunterladen der voreingestellten Daten 42

VORSICHTSMASSREGELN 43

AUFBAU 45

EINSTELLUNG 46

■ Einstellmenüs 46
■ Beschreibung des Einstellmenüs 49

EINSTELLVERFAHREN 52

■ Menü-Anzeige 52
■ Voreinstellung 53
■ Löschen von Preset-Positionen 57
■ Einstellen der Ausgangsposition (HOME POSITION) 57
■ Selbstrückführung (SELF RETURN) 57
■ Automatikbetrieb (AUTO MODE) 58
■ Einstellen von Flip-A-Chip 60
■ Reinigung (CLEANING) 60
■ Bildhaltefunktion (IMAGE HOLD) 61
■ Einstellen der Kamera 61

INSTALLATION 70

ANSCHLÜSSE 73

VERMEIDUNG VON ÜBERSTRAHLEN UND LEUCHTFAHNEN 74

TECHNISCHE DATEN 74

ZUBEHÖR 75

SONDERZUBEHÖR 75

ANHANG 76

VORWORT

Panasonic bietet hochentwickelte CCTV-Technologie, die die Anforderungen neuer und sich ständig verändernder Anwendungen erfüllt.

Diese leistungsstarke CCTV-Farbkamera ist für den Einsatz in Video-Überwachungssystemen bestimmt.

Das kompakte Geäuse der Kamera enthält einen digitalen Signal-Prozessor, einen Schwenk/Neigemechanismus und ein 10faches Zoomobjektiv.

Für den Einsatz unter extrem schwachen Lichtverhältnissen kommt ein neu entwickeltes 1/4-Zoll-CCD zum Einsatz: Mindestbeleuchtung für Farb-Videoaufnahmen 2,0 Lux.

Dank der Verwendung von DSP sind auch dann scharfe Bilder gewähleistet, wenn in einer Szene sowohl sehr helle als auch sehr dunkle Objekte vorhanden sind. Einstellmenüs ermöglichen es, die Kamera über Funktionen wie Flip-A-Chip und Auto-Schwenk an die verschiedensten Überwachungsaufgaben anzupassen.

MERKMALE

• Hohe Bildqualität mit 752 x 582 Pixel
• Mindesbeleuchtung 2,0 lx
- Die Flip-A-Chip-Funktion ermöglicht eine 180 °-Neigung der Kamera, damit auch unter der Kamera passierende Objekte verfolgt werden können.
• Automatischer Schwenk
• BLC

• 10 Preset-Positionen
- 3 60 °-Schwenk bei einer Rotationsgeschwindigkeit von 100 °/s
- Synchronisierung wählbar zwischen intern, Zeilensynchronisierung und VD2
- Schaltkreis für automatische Verstärkungsregelung
• Bildhaltefunktion
• Digitale Rauschunterdrückung

■ Reinigen der Kamera

Trotz Aktivierung dieser Funktion kann es vorkommen, daß Rauschstörungen auftreten oder Preset-Positionen m Laufe der Zeit von den ursprünglichen Einstellungen abweichen.

In einem solchen Fall den Auffrischungsmodus im Spezialmenü 2 aktivieren. (Siehe Seite 68.)

Bei Verwendung der Kamera in Verbindung mit dem Matrix-Schaltgerät WJ-SX550C die automatische Reinigungsfunktion an beiden Geräten einstellen und die WV-CS320/WV-CS324E dann einmal täglich reinigen.

■ Herauf- oder Herunterladen der voreingestellten Daten

Um die Preset-Daten von der Videokamera in das Steuergerät herunterzuladen oder die in die Videokamera heruntergeladenen Daten hinaufzuladen, die folgenden Funktionen ausschalten.

Wenn diese Funktionen eingeschaltet sind, ist das einwandfreie Herunter- oder Heraufladen von Daten nicht gewährleistet.

• Reinigung (Siehe Seite 60.)
• Automatischer Modus (Siehe Seite 58.)
- Selbstrückkehr (Siehe Seite 57.)

Die Kamera auf ein feststehendes Objekt, wie z.B. eine Wand, richten, um die voreingestellten Daten herunterzuladen oder heraufzuladen.

Hinweis: Beachten Sie Folgendes, wenn Sie die heruntergeladenen Daten in eine Kamera hinaufladen.

- Die Preset-Positionen können abweichen. Falls eine Preset-Position von der ursprünglichen Einstellung abweicht, diese löschen und erneut richtig einstellen.

- Der Austausch von Preset-Daten zwischen der WV-CS320 und anderen Modellen ist nicht möglich.

VORSICHTSMASSREGELN

1. Niemals die Kamera zerlegen.

Um elektrische Schläge zu vermeiden, niemals Schrauben oder Abdeckungen entfernen.

Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können.

Wartungsarbeiten sollten nur von qualifiziertem Kundendienstpersonal vorgenommen werden.

2. Die Kamera vorsichtig behandeln.

Die Kamera muß sorgfältig behandelt werden. Stöße und Erschütterungen vermeiden. Falsche Handhabung oder Lagerung kann zu Beschädigungen an der Kamera führen.

3. Regen und Feuchtigkeit vermeiden; die Kamera nicht an nassen Orten verwenden.

Dieses Gerät ist für den Einsatz in Innenräumen oder an vor Regen und Feuchtigkeit geschützten Orten bestimmt. Feuchtigkeit kann nicht nur Schäden an der Kamera sondern auch elektrische Schläge zur Folge haben.

Falls die Kamera naß wird, sofort die Stromversorgung ausschalten und die Kamera von einem qualifizierten Kundendiensttechniker warten lassen.

4. Das Kameragehäuse nicht mit starken oder scheuernden Mitteln reinigen.

Verwenden Sie einen trockenen Lappen, um Schmutz von der Kamera zu entfernen.

Bei hartnäckig anhaftendem Schmutz mit einem milden Waschmittel vorsichtig abwischen. Es ist darauf zu achten, daß beim Reinigen die Glocke nicht zerkratzt wird.

Danach das verbleibende Waschmittel mit einem trockenen Tuch abwischen.

5. Die Kamera niemals auf die Sonne richten.

Die Kamera weder im ein- noch ausgeschalteten Zustand auf die Sonne oder andere sehr starke Lichtquellen richten. Andernfalls kann es zu Leuchtfahnen oder zu Überstrahlen kommen.

6. Die Kamera niemals für längere Zeit auf eine starke Lichtquelle richten.

Wenn eine starke Lichtquelle, wie z.B. eine Punktleuchte, zum Einbrennen des Bildes auf dem Bildschirm führt, kann aufgrund einer Verschlechtung des Farbfilters im CCD eine teilweise Verfärbung des Bildes eintreten, wenn die Kamera z.B. auf ein anderes Objekt gerichtet wird.

7. Diese Kamera niemals verkehrt installieren.

Diese Kamera ist für die Decken- oder Wandmontage bestimmt.

Wenden Sie sich an einen Fachmann hinsichtlich der Tragfähigkeit der Einbaufläche und der Struktur. Wenn die Fläche keine ausreichende Festigkeit aufweist, kann die Kamera herunterfallen. Für das zulässige Gewicht siehe die technischen Daten des Produktes.

8. Die Kamera nicht außerhalb des vorgeschriebenen Temperatur-, Luftfeuchtigkeits- und Leistungsbereichs betreiben.

Die Kamera nicht unter extremen Umgebungsbedingungen wie hohe Temperaturen oder hohe Feuchtigkeit betreiben. Nicht in der Nähe von wärmeerzeugenden Geräten wie Heizkörpern oder Öfen aufstellen.

Die Kamera nur an Orten betreiben, wo die Temperatur innerhalb -10 °C und +50 °C [Empfohlene Temperatur: +40 °C], und die Luftfeuchigkeit unter 90 % liegt.

Die Versorgungsspannung beträgt 220 V bis 240 V Netzspannung für die WV-CS320 bzw. 24 V Wechselspannung für die WV-CS324E.

9. Installieren Sie die Kamera nicht in der Nähe des Luftauslasses einer Klimaanlage.

Kondensation könnte zum Beschlagen des Objektivs führen, wenn die Kamera unter folgenden Bedingungen betrieben wird.

• Starke Temperaturschwankungen beim Ein- und Ausschalten der Klimaanlage
- Starke Temperaturschwankungen wegen häufigem Öffnen und Schließen einer Tür
- Einsatz an einem Ort, wo Brillengläser beschlagen
- Einsatz in einem mit Zigarettenrauch oder Staub angefüllten Raum

Falls das Objektiv aufgrund von Kondensation beschlägt, die Glocke abnehmen und alle Oberflächen mit einem weichen Lappen trocken wischen.

10. Verbrauchsartikel

Teile, die Berührungsflächen enthalten, wie die Antriebsmotoren des Objektivs, der Lüftermotor und die in die Kamera eingebauten Schleifringe, nutzen sich im Laufe der Zeit ab. Zu Ersatz und Wartung dieser Teile wenden Sie sich bitte an die nächste Kundendienststelle.

11. Die Kamera nicht längere Zeit auf das gleiche Objekt richten.

Dies kann zu einem Einbrennen des Bildes in den Leuchtstoff-Bildschirm der Kathodenstrahlröhre führen.

- Die Matsushita Electric Industrial Co., Ltd. kann nicht verantwortlich gemacht werden für direkte oder indirekte Schäden, die auf die Verwendung dieses Produktes für geschäftliche oder Sicherheitsaufgaben zurückzuführen sind, bzw. für Fehlbetrieb dieses Produkts.

12. Selbstdiagnosefunktion

Falls die Kamera aufgrund von externen Rauschstörungen kontinuierlich für 30 Sekunden oder länger nicht normal arbeitet, wird die Stromversorgung der Kamera automatisch zurückgestellt. Falls dies häufig eintritt, überprüfen Sie, ob eine externe Ursache vorliegt.

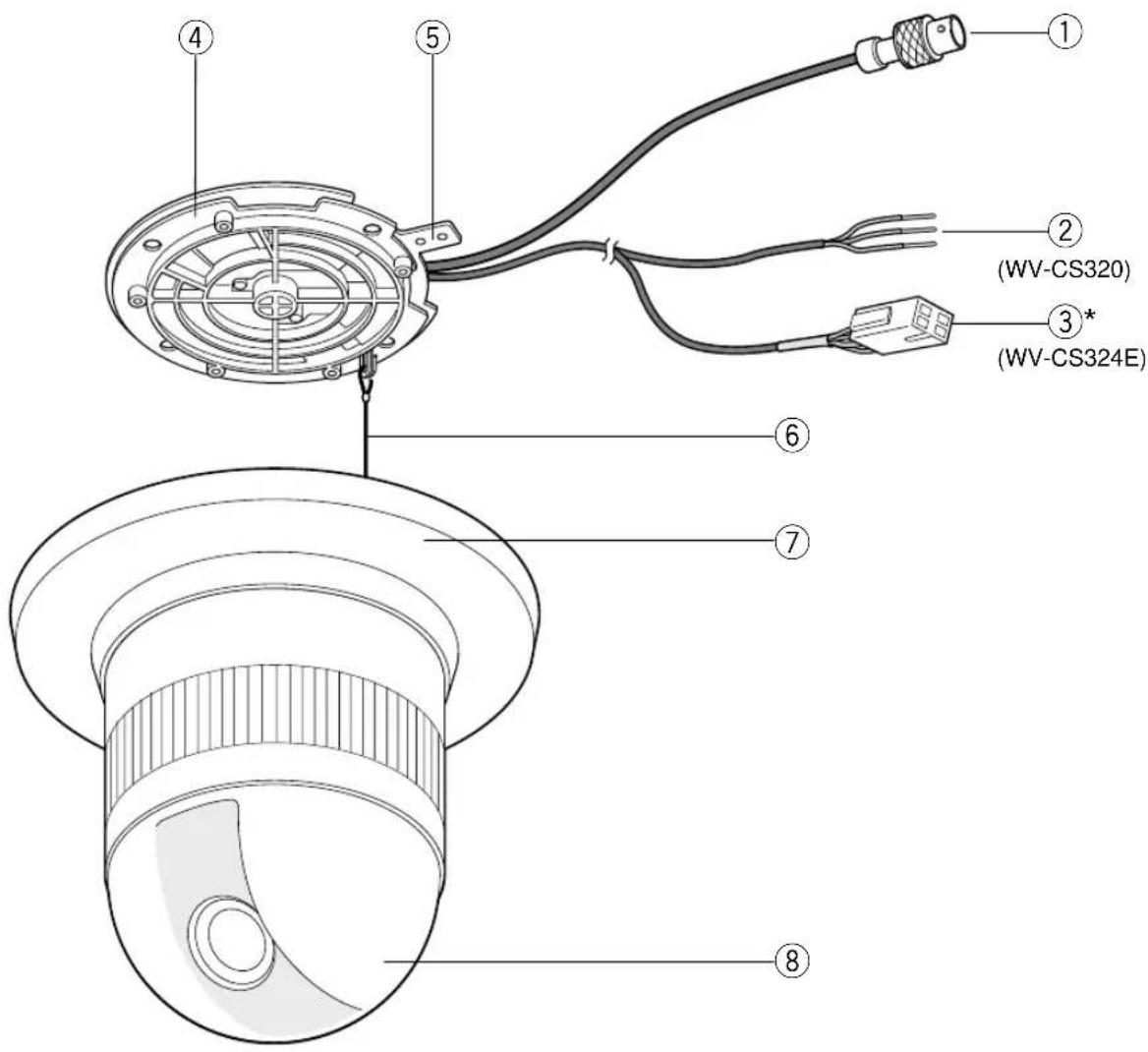

AUFBAU

① Video-Ausgangsstecker
② Netzkabel für WV-CS320
③* Netzkabel für WV-CS324E
④ Kamera-Grundplatte

⑤ Schwenk-Startpunkt
⑥ Fangdraht
⑦ Abdeckblende
⑧ Glocke

EINSTELLUNG

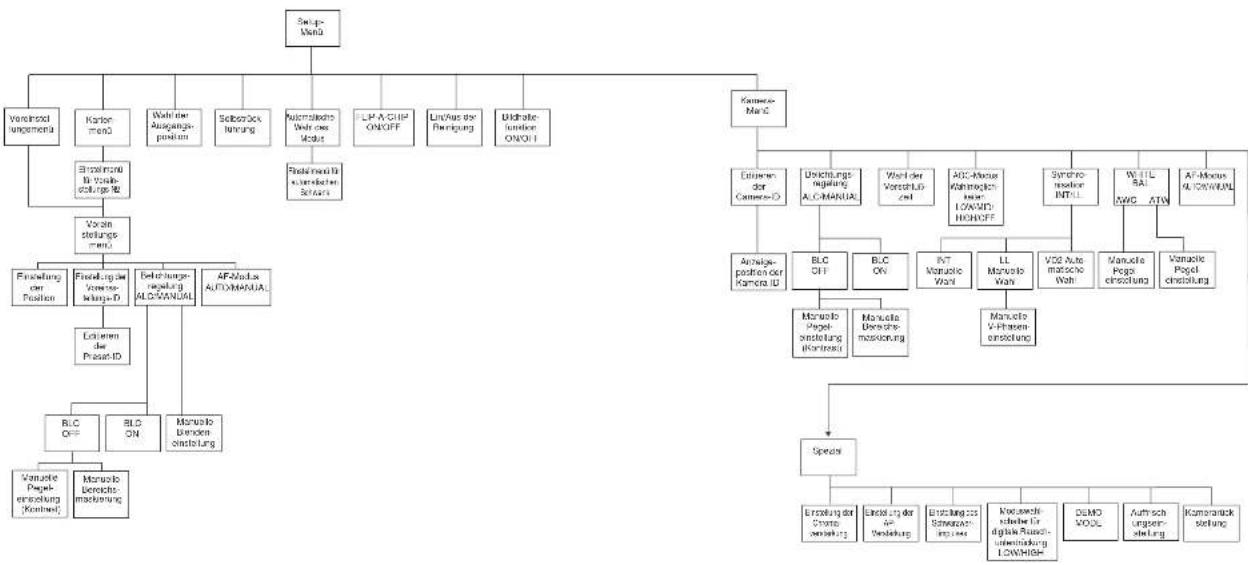

■ Einstellmenüs

Die Einstellmenös sind im folgenden Diagramm dargestellt. Es sehen verschiedene Einstellungen zur Verfügung, mit denen die Kamara an individuelle Anforderungen angepaßt werden kann. Die Mendes sind in einer hierarchischen Struktur aufgebaut, wobei sich das Einstellmenü ganz oben und das Mendu für die manuelle Wahl des Maskenbereiche ganz unten befindet. Lesen Sie die Mentübeschreibungen auf den folgenden Seiten, bevor Sie Einstellungen vornehmen. Für die Einsteloperationen werden Schalter, Tasten und der Joystick verwendet.

Die für die Einstellung zu verwendenden Tasten (Schalter) sind in der folgenden Tabelle aufgeführt. Der Joystick des angeschlossenen Steuergeräts kann ebenfalls für die Einstellung verwendet werden. Die Tabelle zeigt auch die Funktionen in Abhängigkeit von den Operationen der einzelnen Steuergeräte. Zu weiteren Einzelheiten siehe die Bedienungsanleitung des verwendeten Steuergeräts. Die Schalter und Bedienungselemente sind in der Tabelle mit SW bzw. CTRL abgekürzt.

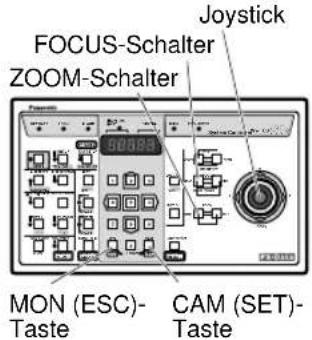

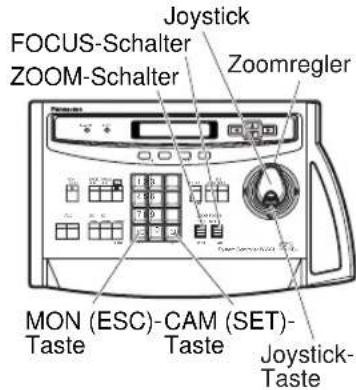

[WV-CU550CJ]

FOCUS-Schalter ZOOM-Schalter Joystick Zoomregler MON (ESC)-CAM (SET) Taste Taste Joystick- Taste

[WV-CU360C]

FOCUS-Schalter ZOOM-Schalter Joystick MON (ESC)-Taste CAM (SET)-Taste

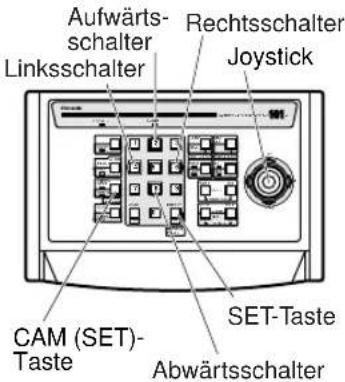

[WV-CU161C]

Aufwärts- schalter Linksschalter Rechtsschalter Joystick CAM (SET)- Taste SET-Taste Abwärtsschalter

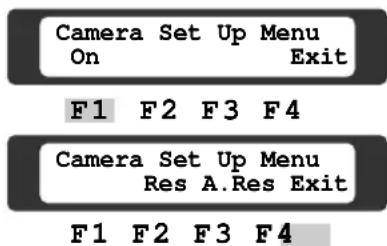

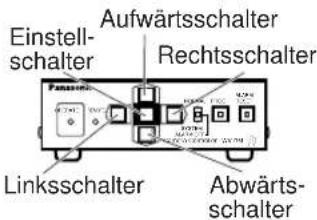

[WV-RM70]

Einstell- schalter Aufwärtsschalter Rechtsschalter Linksschalter Abwärts- schalter

Funktion/Steuergerät	WV-CU550CJ	WV-CU360C	WV-CU161C	WV-RM70
CAM SETUP öffnen	Siehe Seite 52	CAM SETUP-Taste (für min. 2 Sek.)	CAMERA SETUP-Taste (für min. 2. Sek.)	PROG SW (für min. 2 Sek.) und SET SW für CAMERA SETUP in Programm-Menü
CAM SETUP schließen	F4-Taste	CAM SETUP-Taste (für min. 2 Sek.)	CAMERA SETUP-Taste (für min. 2. Sek.)	PROG SW
Cursor verschieben	Joystick ( , , , )	Joystick ( , , , )	Richtungs-SW ( , , , )	Richtungs-SW ( , , , )
Parameter wählen	Joystick ( , )	Joystick ( , )	Richtungs-SW ( , )	Richtungs-SW ( , )
Pegel einstellen	Joystick ( , )	Joystick ( , )	Richtungs-SW ( , )	Richtungs-SW ( , )
Kamerarichtung bewegen	Joystick ( , , , )	Joystick ( , , , )	Joystick ( , , , )	Richtungs-SW ( , , , )
Zoom und Fokus	ZOOM SW und FOCUS SW oder Zoomregler und Joystick-Taste	ZOOM SW und FOCUS SW	ZOOM SW und FOCUS SW	Richtungs-SW ( , , , )
Einstellung aufrufen	CAM (SET)-Taste	CAM (SET)-Taste	CAM (SET)-Taste	SET SW
Untermenü öffnen	CAM (SET)-Taste	CAM (SET)-Taste	CAM (SET)-Taste	SET SW
CAM ID und PRE-SET ID Anzeige-position eingeben	MON (ESC)-Taste	MON (ESC)-Taste	MON (ESC)-Taste	SET SW (für min. 2 Sek.)
MASK-Einstellung eingeben	MON (ESC)-Taste	MON (ESC)-Taste	MON (ESC)-Taste	SET SW (für min. 2 Sek.)
Gesamtrückstellung	F3-Taste	4+5+6-Taste (für min. 2 Sek.)	4+5+6-Taste (für min. 2 Sek.)	R+SET+L SW (für min. 2 Sek.)
Spezial öffnen	F2-Taste	4+6-Taste (für min. 2 Sek.)	4+6-Taste (für min. 2 Sek.)	R +L SW (für min. 2 Sek.)

Hinweise:

• Ein geänderter Parameter wird nur dann wirksam, wenn der Cursor an einen anderen Posten verschieben oder ein neues Menü geöffnet wird. Ein geänderter Parameter wird nicht wirksam, wenn das Einstellmenü geschlossen wird, ohne daß eine der obigen Maßnahmen getroffen wird.
• Die Einstelvorgänge auf den folgenden Seiten sind unter der Annahme beschrieben, daß die Kamera mit dem Matrix-Schaltgerät WJ-SX550C und dem System-Steuergerät WV-CU550CJ verwendet wird.

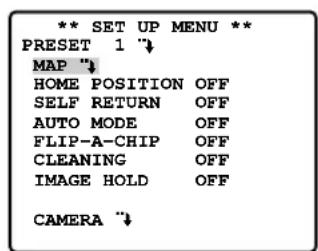

■ Beschreibung des Einstellmenüs

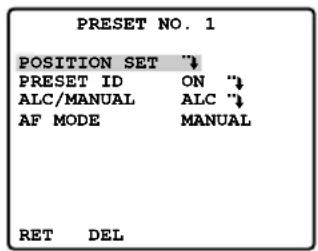

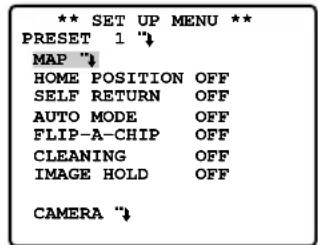

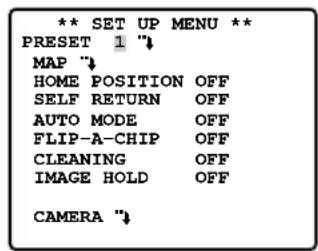

• Voreinstellung

(1) Position (POSITION SET)

Richtet die Kameraposition und den Brennpunkt durch die Schwenk-, Neigungs-, Zoom- und Scharfeinstellfunktion aus. Zu Einzelheiten siehe Seite 53.

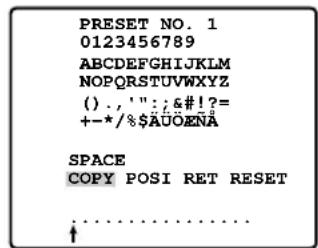

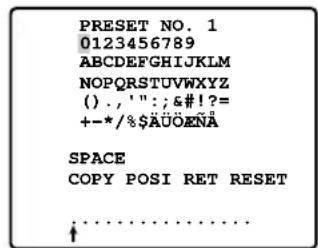

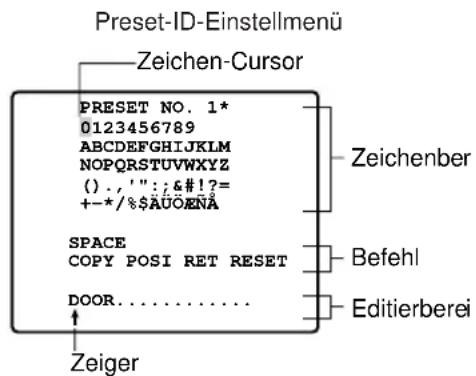

(2) Preset-ID (PRESET ID)

Ordnet den Namen für die Preset-ID (Identifikation mit bis zu 16 alphanumerischen Zeichen) zu, und kann am Monitorbildschirm ein- oder ausgeschaltet werden. Zu Einzelheiten siehe Seite 54.

(3) Belichtungsregelung (ALC/MANUAL)

Wählt den ALC- oder MANUAL-Modus für die Einstellung der Objektivblende. Zu Einzelheiten siehe Seite 56.

• Ausgangsposition (HOME POSITION)

Die Ausgangsposition ist die Grundstellung der Kamera.

Die Kamere kehrt nach Ablauf einer bestimmten Zeit anschließend an eine manuelle Operation automatisch in diese Position zurück. Diese Einstellung funktioniert nur, wenn AUTO MODE auf OFF steht. Zu Einzelheiten siehe Seite 57.

- Selbstrückführung (SELF RETURN)

Selbstrückführung ist der Timeout-Parameter für die Rückführung in die Ausgangsposition.

In Position ON kehrt die Kamera nach Ablauf einer bestimmten Zeit anschließend an eine manuelle Operation auf AUTO MODE zurück.

Zu Einzelheiten siehe Seite 57.

• Automatikbetrieb (AUTO MODE)

Hiermit kann automatisches Schwenken der Kamera innerhalb des voreingestellten Schwenkbereichs aktiviert werden.

Zu Einzelheiten siehe Seite 58.

- FLIP-A-CHIP

Die Funktion FLIP-A-CHIP dient zum Einstellen der Kamerabewegung mit Hilfe des Joysticks. Zu Einzelheiten siehe Seite 60.

- Reinigung (CLEANING)

Dient zum Reinigen der in die Kamera eingebauten elektromechanischen Kontakte. Die Funktion bei der Wartung der Kamera verwenden, wenn diese längere Zeit auf einen bestimmten Punkt gerichtet oder innerhalb desselben Bereichs geschwenkt worden ist.

• Bildhaltefunktion (IMAGE HOLD)

Das Kamerabild bleibt als Standbild auf dem Monitorbildschirm, bis die Kamera die Preset-Position erreicht hat. Diese Funktion ist nützlich bei der Überwachung über ein LAN.

- Kamera

(1) Kamera-Kennung (CAMERA ID)

Mit der Kameraidentifikation kann der Kamera ein Namen zugewiesen werden. Die Kamera-ID besteht aus bis zu 16 alphanumerischen Zeichen. Es kann gewählt werden, ob die Kamera-ID am Monitorbildschirm angezeigt werden soll oder nicht. Zu Einzelheiten siehe Seite 61.

(2) Belichtungsregelung (ALC/MANUAL)

Legt den Steuermodus für die Objektivblende fest. Es gibt die beiden folgenden Modi:

ALC: Die Objektivblende wird automatisch an die Helligkeit des Objekts angepaßt.

Es kann zwischen zwei zwei Modi (BLC ON oder BLC OFF) für die Gegenlichtkompensation gewählt werden.

Gegenlichtkompensation steht im ALC-Modus zur Verfügung. Sie eliminiert Interferenzen durch starkes Gegenlicht (wie z.B. Punktleuchte), das zu einem dunklen Kamerabild führt.

MANUAL: Die Objektivblende wird unabhängig von der Helligkeit des Objekts auf dem vom Benutzer festgelegten Festwert gehalten.

• A LC-Modus bei BLC ON

Gewöhnlich wird das wichtigste Objekt einer Szene in der Mitte des Monitorbildschirms positioniert. Durch Aktivierung dieser Funktion wird der Mitte des Bildschirms gegenüber den Rändern des Bildschirms (wo helles Gegenlicht am häufigsten auftritt) mehr fotometrisches Gewicht zugemessen. Dadurch bleibt das Objekt in der Mitte des Bildschirms auch bei veränderlichem Gegenlicht weiterhin deutlich sichtbar.

Zu Einzelheiten siehe Seite 62.

• ALC-Modus bei BLC OFF

Dieser Modus ist effizient, wenn das Hauptobjekt der Szene nicht in der Mitte des Bildschirms angeordnet ist, sich aber eine helle Lichtquelle in Nähe der Mitte der Szene befindet. In diesem Modus wird das Bild in 48 Abschnitte unterteilt, welche das Licht durch Masken abdecken, um die Klarheit des Bildes beizubehalten.

Hinweis: Das Ergebnis der Teilraster- und Blendenpegeleinstellung wird im ALC-Modus der Objektivblendensteuerung in Form eines Rückkopplungssignals zugeführt.

(3) Verschlußzeit (SHUTTER)

Die elektronische Verschlußzeit kann mit 1/50 (OFF), 1/120, 1/250, 1/500, 1/1 000, 1/2 000, 1/4 000 oder 1/10 000 festgelegt werden.

Zu Einzelheiten siehe Seite 64.

(4) Verstärkungsregelung (AGC)

Die Helligkeitsverstärkung (Helligkeitspegel des Bildes) kann auf automatische Pegeleinstellung ON (LOW, MID, HIGH) oder Festpegel (OFF) gesetzt werden.

Zu Einzelheiten siehe Seite 64.

(5) Einstellen der Synchronisation (SYNC)

Sie Es kann zwischen interner Synchronisation (INT) oder Zeilensynchronisation (LL) gewählt werden. Zusätzlich akzeptiert dieses Modell das VD2-Signal (Multiplexiertes Vertikalansteuerungssignal mit dem BAS-Videoausgangssignal) von einer spezifizierten Komponente. Wenn das VD2-Signal an diese Kamera geliefert wird, schaltet die Kamera automatisch auf den VD2-Synchronisationsmodus. Bei Wahl von Zeilensynchronisierung (LL) kann die vertikale Phase eingestellt werden. Zu Einzelheiten siehe Seite 64.

(6) Weißabgleich (WHITE BAL)

Für den Weißabgleich stehen die folgenden zwei Modi zur Verfügung.

• Auto-Tracing-Weißabgleich (ATW)

In diesem Modus wird der Weißabgleich anhand einer ständigen Überwachung der Farbtemperaturwerte automatisch vorgenommen. Der Farbtemperaturbereich für den richtigen Weißabgleich beträgt etwa 2 600 bis 6 000 K.

Unter folgenden Umständen ist der AWC-Modus vorzuziehen:

1. Die Farbtemperatur liegt nicht innerhalb 2 600 bis 6 000 K.
2. Die Szene besteht vorwiegend aus Objekten, die eine hohe Farbtemperatur (blaustichig) aufweisen, wie z.B. ein blauer Himmel.
3. Die Szene ist schwach ausgeleuchtet.
   In solchen Fällen AWC-Modus wählen.

• A utomatischer Weißabgleich (AWC)

In diesem Modus wird innerhalb eines Farbtemperaturbereichs von ca. 2 300 bis 10 000 K ein zuverlässiger Weißabgleich erzielt.

Zu Einzelheiten siehe Seite 66.

(7) Automatische Scharfeinstellung (AF MODE)

Die Kamera nimmt die Scharfeinstellung automatisch vor, indem Sie die Mitte des Bildes erfaßt. Für Einzelheiten siehe Seite 67.

MANUAL: Der Autofokus wird nur aktiviert, wenn die AF-Taste am Steuergerät gedrückt wird.

AUTO: Der Autofokus wird automatisch aktiviert, wenn eine manuelle Schwenk-, Neigungs- oder Zoomoperation ausgeführt wird.

(8) Spezialmenü (SPECIAL)

Dieses Menü gestattet Ihnen die Einstellung der folgenden Punkte und Funktionen: Chromapegel, Blendenpegel, Pedestalpegel, Demo-Modus, digitale Rauschunterdrückung und Auffrischungs-funktion.

Außerdem können sämtliche Parameter auf die werksseitigen Vorgabewerte zurückgestellt werden. Zu Einzelheiten siehe Seite 68.

EINSTELLVERFAHREN

Die folgenden Beschreibungen gehen von der Annahme aus, daß die Kamera in Verbindung mit dem Matrix-Schaltgerät WJ-SX550C und dem Systemsteuergerät WV-CU550CJ verwendet wird. Falls ein anderes Steuergerät als das WV-CU550CJ verwendet wird, siehe die Tabelle auf Seite 48.

■ Menü-Anzeige

• Aufrufen des SETUP-Menüs

WV-CU550CJ

1. Die Nummer der einzurichtenden Kamera und den Monitor, auf dem das SET UP MENU dargestellt werden soll, wählen.
2. Mit den entsprechenden Cursor-Tasten das Menü D4 aufrufen.
3. Die Taste F1 drücken.
   Die Meldung SET UP MENU erscheint auf dem Monitorbildschirm.
4. Das SET UP MENU kann mit der Taste F4 geschlossen werden.

WV-CU360C

Die Taste CAM SETUP drücken, während die SHIFT-Taste gedrückt gehalten wird, um das SETUP-Menü zu öffnen.

WV-CU161C

Die Taste CAMERA SETUP mindestens 2 Sekunden gedrückt halten, um das SETUP-Menü zu öffnen.

WV-RM70

1. Den MODE SELECTION-Schalter auf NORMAL oder ALARM OFF stellen.
2. Den PROG-Schalter mindestens 2 Sekunden gedrückt halten, um das Programm-Menü zu öffnen.
3. Den Cursor auf "Camera Set Up" bewegen, und drücken danach den SET-Schalter drücken, um das SETUP MENU zu öffnen.

D4-Menü

Camera Set Up Menu On Exit F1 F2 F3 F4 Camera Set Up Menu Res A.Res Exit F1 F2 F3 F4

Setup-Menü

** SET UP MENU ** PRESET 1 "" MAP "" HOME POSITION OFF SELF RETURN OFF AUTO MODE OFF FLIP-A-CHIP OFF CLEANING OFF IMAGE HOLD OFF CAMERA"

• Aufrufen des Untermenüs

Mit ↘ gekennzeichnete Posten können über das Untermenü festgelegt werden.

- Den Cursor auf einen mit ↘ gekennzeichneten Posten bewegen, und danach die Taste CAM (SET) drücken. Das Untermenü erscheint.

■ Voreinstellung

• Aufrufen des Preset-Menüs

1. Direktaufruf des Preset-Menüs

(1) Den Cursor auf PRESET 1 O bewegen, und durch Bewegen des Joysticks nach links oder rechts die gewünschte Positionsnummer wählen.
(2) Die Taste CAM (SET) drücken.
Das Preset-Einstellmenü erscheint auf dem Monitorbildschirm.

2. Aufruf des Preset-Menüs über das PRESET NUMBER SET-Menü

(1) Den Cursor auf MAP O bewegen, und die Taste CAM (SET) drücken. Das PRESET NUMBER SET-Menü erscheint auf dem Monitorbildschirm.

(2) Den Cursor auf die einzustellende Positionsnummer bewegen, und die Taste CAM (SET) drücken. Das Preset-Einstellmenü erscheint auf dem Monitorbildschirm.

Hinweise:

• Mit * gekennzeichnete Positionsnummern sind voreingestellt.
  • H bezeichnet die Ausgangsposition (Home).
• In der zweiten Zeile von unten erscheint die der gewählten Nummer entsprechende Preset-ID. "DOOR" neben "ID" in dem rechts dargestellten Beispiel steht für die voreingestellte Positionsnummer 1.

- Positionseinstellung (POSITION SET)

1. Den Cursor im Preset-Einstellmenü auf POSITION SET bewegen, und die Taste CAM (SET) drücken.
   Das Positionseinstellmenü erscheint.

2. Einstellen von Schwenken und Neigen

(1) Den Cursor in die Zeile PAN/TILT auf PUSH SET bewegen, und die Taste CAM (SET) drücken. Das PAN/TILT-Einstellmenü erscheint.
(2) Durch Bewegen des Joysticks nach oben und unten, rechts und links Schwenk-/Neigepositionen wählen, und danach die Taste CAM (SET) drücken.
Die Positionen werden eingestellt, und die Anzeige kehrt auf das Positionseinstellmenü zurück.

Hinweis: Wenn die Taste CAM (SET) gedrückt wird, kann es vorkommen, daß sich die Kamera leicht verschiebt, um die am nächsten gelegene Schwenk-/Neigeposition abzuspeichern.

3. Einstellen von Zoom und Fokussierung

(1) Den Cursor in die Zeile ZOOM/FOCUS auf PUSH SET bewegen, und die Taste CAM (SET) drücken. Das ZOOM/FOCUS-Einstellmenü erscheint.
(2) Durch Bewegen des Zoomreglers nach oben oder unten eine Zoomposition wählen, dann den Fokussierregler nach oben oder unten bewegen, um eine Fokussierposition zu wählen, und anschließend die Taste CAM (SET) drücken.
Die Positionen werden eingestellt, und die Anzeige kehrt zum Positionseinstellmenü zurück.

Setup-Menü

** SET UP MENU ** PRESET 1 "" MAP "" HOME POSITION OFF SELF RETURN OFF AUTO MODE OFF FLIP-A-CHIP OFF CLEANING OFF IMAGE HOLD OFF CAMERA"

Setup-Menü

** SET UP MENU ** PRESET 1 "" MAP "" HOME POSITION OFF SELF RETURN OFF AUTO MODE OFF FLIP-A-CHIP OFF CLEANING OFF IMAGE HOLD OFF CAMERA"

PRESET NUMBER SET-Menü (1-10)

**	PRESET	NUMBER	SET	**
1		2	3	4
5		6	7	8
9		10
ID:
RET

Preset-Einstellmenü

Position-Einstellmenü

** POSITION 1 ** PAN/TILT PUSH SET ZOOM/FOCUS PUSH SET RET FLOOR 1 DOOR

PRESET NUMBER SET-Menü (1-10)

** PRESET NUMBER SET ** 1 2 3 4 5 6 7 8 9 10 ID: RET

Hinweise:

• Bei nahezu waagerechter Stellung der Kamera kann keine genaue Scharfeinstellung erzielt werden.
• Die Positionsnummer kann gewählt werden, indem der Cursor an die Positionsnummer gebracht und der Joystick nach rechts oder links bewegt wird.
  Die gewählte Preset-Positionsnummer kann auch eingestellt werden, nachdem die Taste CAM (SET) gedrückt wurde.
• Nach der Einstellung erscheinen Preset- und Kamera-IDs in der linken unteren Ecke des Positionseinstellmenüs.
• Bei der WV-CU550CJ kann die Zoomposition auch eingestellt werden, indem der Zoomregler nach rechts oder links bewegt wird.

• Bei der WV-CU550CJ kann die Fokusposition durch Drücken der obersten Taste auch automatisch gewählt werden.

• Den Cursor auf RET bewegen und die Taste CAM (SET) betätigen.

Position-Einstellmenü

Position-Einstellmenü

Position-Einstellmenü

1. Den Cursor im Preset-Einstellmenü auf PRESET ID bewegen, und durch Bewegen des Joysticks nach rechts oder links ON oder OFF wählen.

Die werksseitige Vorgabeeinstellung ist OFF.

1. Mit der Taste CAM (SET) das Preset-ID-Einstellmenü aufrufen.

Preset-Einstellmenü

Eingabe einer neuen Preset-ID

(1) Den Cursor mit dem Joystick auf das gewünschte Zeichen bewegen, und danach die Taste CAM (SET) drücken.
(2) Das Zeichen wird im Editierbereich dargestellt. (Der Pfeil im Editierbereich bewegt sich dabei automatisch nach rechts.) Um eine Leerstelle einzugeben, SPACE wählen.
(3) Den obigen Vorgang wiederholen, bis alle Zeichen editiert wurden.

Preset-ID-Einstellmenü Zeichen-Cursor PRESET NO. 1* 0123456789 ABCDEFGHIJKLMNOPQRSTUVWXYZ () . , '' : ; & # ! ? + - * / % $ AUOENA SPACE COPY POSI RET RESET DOOR..... Zeiger Zeichenber Befehl Editierberei

Kopieren der Preset-ID einer anderen Position

(1) Den Cursor auf COPY bewegen, und die Taste CAM (SET) drücken. Die Preset-ID in der vorausgehenden Position wird angezeigt. Durch wiederholtes Drücken der Taste CAM (SET) können die vorausgehenden Kennungen der Reihe nach abgerufen werden.

(2) Die am besten geeignete ID anzeigen.

(3) Falls erforderlich, den unter "Ändern der eingegebenen Preset-ID" beschriebenen Schritt ausführen.

PRESET NO. 1 0123456789 ABCDEFGHIJKLMNOPQRSTUVWXYZ ( ). ' : ; &#! ?= +-* / %$AUOENA SPACE COPY POSI RET RESET

Ändern einer editierten Preset-IDC INT WHITE BAL ATW "" AF MODE MANUAL RET SPECIAL ""

(1) Den Cursor mit dem Joystick auf das zu ändernde Zeichen im Editierbereich bewegen.

(2) Mit dem Joystick ein neues Zeichen wählen.

(3) Die Taste CAM (SET) drücken, um die Preset-ID zu bestimmen.
