BEDIENUNGSANLEITUNG WV-CSR650 PANASONIC

VORWORT 41
MARKMALE 41
VORSICHTSMASSREGELN 42
AUFBAU 43
EINSTELL 44
■ Einstellmenü 44
■ Beschreibung des Einstellmenüs ..... 46
EINSTELLVERFAHREN 50
■ Menü-Anzeige 50
■ RS485 Einstellung 50

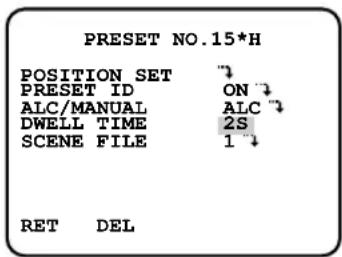

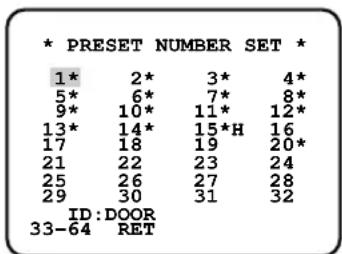

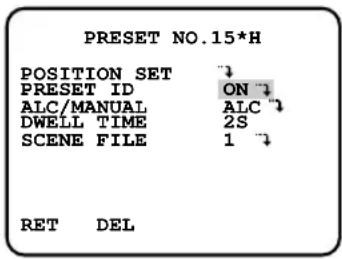

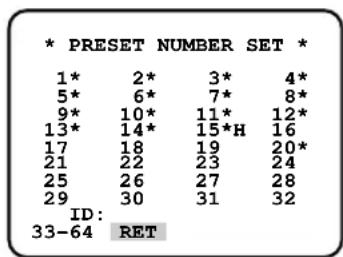

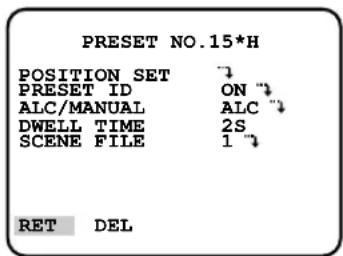

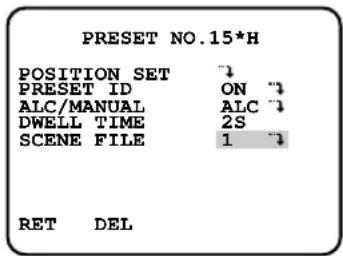

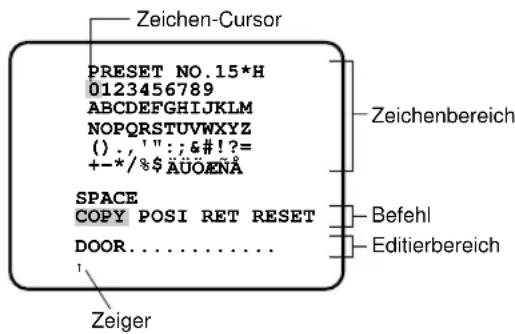

■ Preset-Einstellung 52
■ Löschen von Preset-Positionen ..... 57

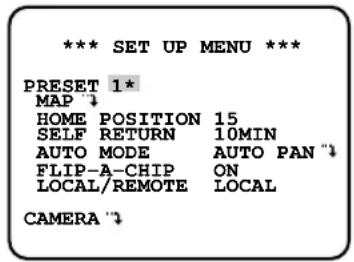

■ Einstellen der Ausgangsposition ..... 57

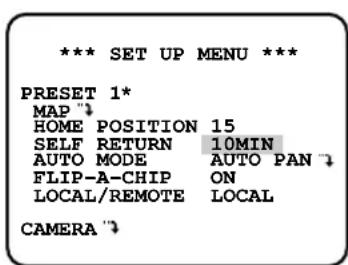

■ Einstellen der Selbstrückführung ..... 57

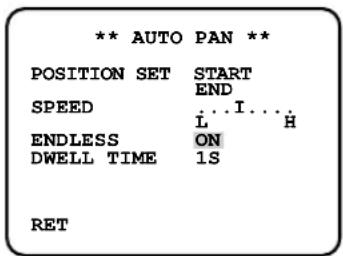

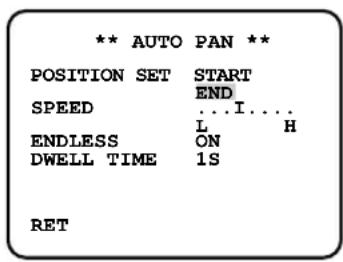

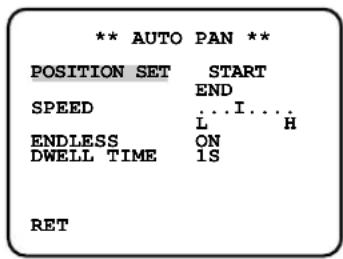

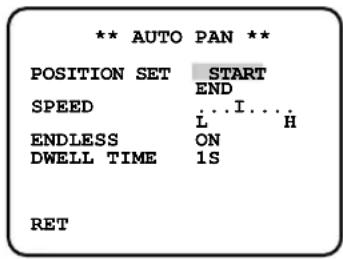

■ Einstellen der Automatik-Betriebsart ..... 58
■ FLIP-A-CHIP Einstellung 59

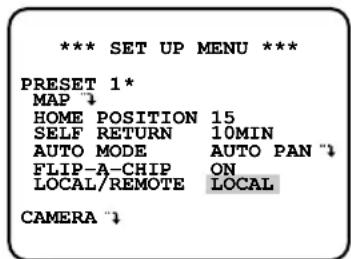

■ Einstellen auf Orts-/Fernsteuerung ..... 59

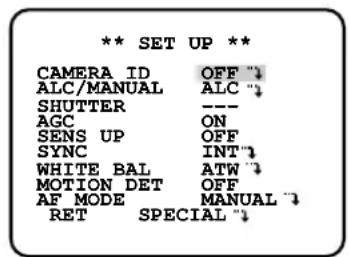

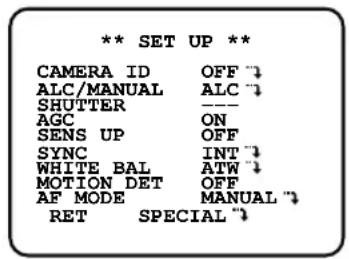

■ Einstellen der Kamera 60

INSTALLATION 71

ANSCHLÜSSE 74

SYSTEMANSCHLÜSSE 76

VERMEIDUNG VON ÜBERSTRAHLEN

UND LEUCHTFAHNEN 77

TECHNISCHE DATEN 77

ZUBEHÖR 78

SONDERZUBEHÖR 78

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNUNG:

WEDER DECKEL NOCH RÜCKPLATTE ABNEHMEN, UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN. DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nichtisolierter "gefährlicher Spannung" innerhalb des Gehäuses hinweisen, die so groß sein kann, daß sie Gefahr eines elektrischen Schlags darstellt.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgenden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtlinite 73/23/EEC und 89/336/EEC.

Die Fabriknummer dieses Gerätes ist auf dessen oberen Abdeckung angegeben.

Sie sollten die Fabriknummer dieses Gerätes in den dafür vorgesehenen Raum eintragen und diese Anleitung als Kaufsunterlage aufbewahren, um im Falle eines Diebstahls die Identifizierung zu erleichtern.

Modellnummer

Fabriknummer

WARNUNG: UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHÜTEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.

VORWORT

Mit diesem Gerät bietet Panasonic hochentwickelte CCTV-Technologie, die den Anforderungen neuer und ständig im Wandel begriffener Applikationen gerecht wird. Bei diesem Modell handelt es sich um eine Video-Überwachungsanlage, in deren kompaktem Gehäuse eine hochleistungsfähige VideoKamera für Digitalsignalverarbeitung (DSP), eine Schwenk-/Neigungsvorrichtung, ein 10fach Zoom-Objektiv und ein Empfänger untergebracht sind.

Der Kameraabschnitt enthält ein hochempfindliches CCD-Bildaufnahmelement mit einer horizontalen Auflösung von 480 Zeilen. Mit ihrer hochent-wickelten Schaltung für die digitale Signalverar-beitung ist diese Kamera für die Überwachungs-aufgaben der Zukunft ausgerüstet.

Die Schwenk-/Neigungsvorrichtung ermöglicht Endlos-Schwenks von 360 Grad, um den unterschiedlichen Anforderungen unserer Kunden zu genügen.

Damit bietet diese Video-Überwachungsanlage alle technischen Voraussetzungen für anspruchsvolle Video-Überwachung.

MERKMALE

1. Die Anlage verfügt über folgende Funktionen:

(1) Die SUPER-D-Funktion eliminiert Interferenzen durch starkes Gegenlicht (z.B. Punktleuchte), das zu einem dunklen Kamerabild führt.
(2) Dynamikbereich 42 dB
(3) Automatischer/manueller Weißabgleich
(4) Elektronischer Verschluß
(5) Automatische Belichtungsregelung (ALC) mit manueller Blendeneinstellung

1. Mindestbeleuchtung von 3 Lux.

2. Hohe Bildqualität

(a) Vertikalverstärker vom Typ 2H erhöht die Bildschärfe.

(b) Chroma-Mittelungsschaltung verbessert den Farbsignal-Rausch-Abstand.

(c) Umfalteffekt bei feinstrukturierten Objekten minimiert.

(d) Highlight-Blendenkorrektur für verbesserte Bilddetails bei hellen Objekten.

1. Gegenlichtkompensation ermöglicht den Einsatz unter ungünstigen Einsatzbedingungen.

2. Mit elektronischer Empfindlichkeitsanhebung einstellbar auf AUTO, MANUAL oder OFF.

3. Digitale Bewegungserfassung eingebaut.

4. 64 Preset-Positionen einschließlich Kamera-position, Fokussierung, Zoomverhältnis und Drehung.

5. Endlos-Schwenk von 360 Grad.

6. Verändern der Kameraposition mit einer Höchstgeschwindigkeit von 240 Grad/Sek.

7. Für die Fernbedienung über die vorgeschriebene Erweiterungseinheit bestehen keine Beschränkungen bezüglich der Entfernung (nur WV-CSR650).

VORSICHTSMASSREGELN

1. Niemals die Kamera zerlegen.

Um elektrische Schläge zu vermeiden, niemals Schrauben oder Abdeckungen entfernen.

Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können. Wartungsar-beiten sollten nur von qualifiziertem Serviceper-sonal vorgenommen werden.

2. Die Kamera vorsichtig behandeln.

Die Kamera muß sorgfältig behandelt werden. Stöße und Erschütterungen vermeiden. Falsche Handhabung oder Lagerung kann zu Beschädi-gungen an der Kamera führen.

3. Regen und Feuchtigkeit vermeiden; die Kamera nicht an nassen Orten verwenden.

Dieses Produkt ist für die Verwendung in Räumen oder an Orten ausgelegt, an welchen es vor Regen und Feuchtigkeit geschützt ist.

Falls die Kamera naß wird, sind sofortige Maßnahmen erforderlich. Die Stromversorgung ausschalten und die Kamera von einem qualifizierten Servicetechniker warten lassen.

4. Das Kameragehäuse nicht mit starken oder scheuernden Mitteln reinigen.

Verwenden sie einen trockenen Lappen, um Schmutz von der Kamera zu entfernen.

Bei hartnäckig anhaftendem Schmutz, mit einem milden Waschmittel vorsichtig abwischen.

5. Die Kamera niemals auf die Sonne richten.

Die Kamera weder im ein- noch ausgeschalteten Zustand auf die Sonne oder andere sehr starke Lichtquellen richten. Andernfalls kann es zu Leuchtfahnen oder zu Überstrahlen kommen.

6. Diese Kamera niemals verkehrt installieren.

Diese Kamera wurde für den Decken- oder Wandeinbau ausgelegt. Falls daher die Kamera z.B. verkehrt am Boden installiert wird, kann es zu Fehlbetrieb kommen.

7. Die Kühlöffnungen im Spritzgußgehäuse nicht blockieren.

Diese Kamera weist an der Innenseite ein Kühlgebläse auf. Falls die Kühlöffnungen blockiert werden, kann es zu Wärmestau in der Kamera und damit zu Fehlbetrieb kommen.

8. Falls die Meldung "OVER HEAT" (Überhitzung) am Monitorbildschirm erscheint

Die Temperatur im Inneren der Kamera übersteigt den normalen Pegel, da das Kühlgebläse usw. einen Defekt aufweist. Unverzüglich die Stromversorgung ausschalten und die Wartung von qualifiziertem Wartungspersonal ausführen lassen.

9. Die Kamera nicht außerhalb des vorgeschriebenen Temperatur-, Luftfeuchtigkeits- und Leistungsbereichs betreiben.

Die Kamera nur an Orten betreiben, wo die Temperatur innerhalb -10^ bis +50^ und die Luftfeuchigkeit unter 90 % liegt. Der Eingangsstrom muß 220 bis 240 V Wechselstrom, 50 Hz, für das Modell WV-CS650 und WV-CSR650 bzw. 24 V Wechselstrom, 50 Hz, für das Modell WV-CS654 betragen.

VORSICHT

Um Feuer- und Stromschlaggefahr zu vermeiden, nur UL-Draht VW-1, Stil 1015, AWG 18, oder UL-Stromkabel des Typs SJT für das an die 24V Wechselstrom-Eingangsklemmen angeschlossene Kabel verwenden.

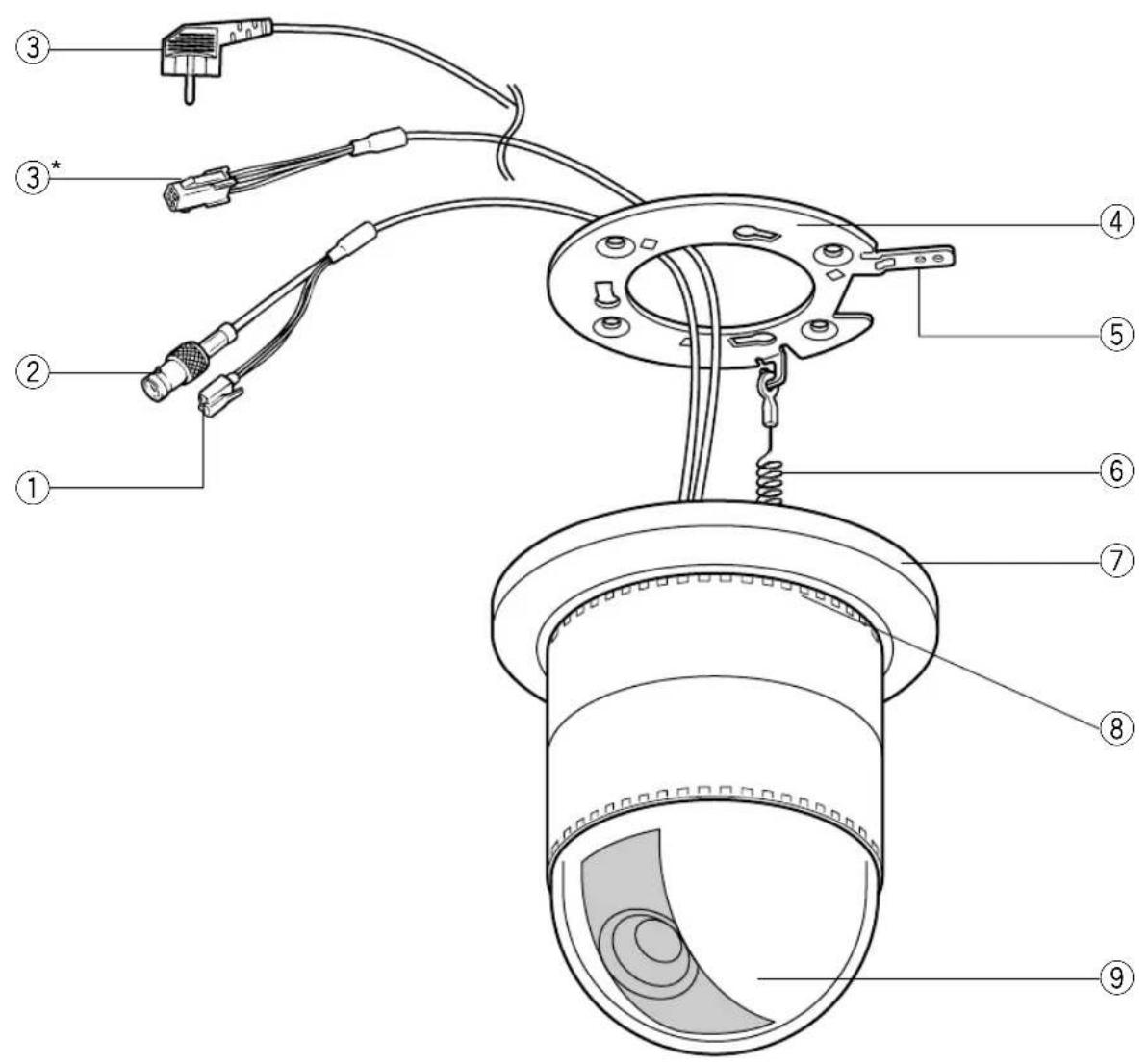

AUFBAU

(1) Datenkabel (nur WV-CSR650)
(2) Video-Ausgangsstecker
(3) Netzkabel für WV-CS650 und WV-CSR650
(3*) Netzkabel für WV-CS654
(4) Kamera-Einbauplatte
(5) Schwenkstart

(6) Fangdraht
(7) Zierabdeckung
(8) Kühllöcher
(9) Glocke

EINSTELL

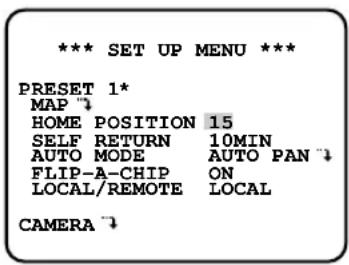

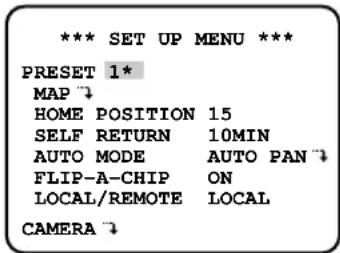

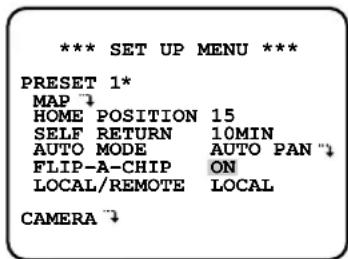

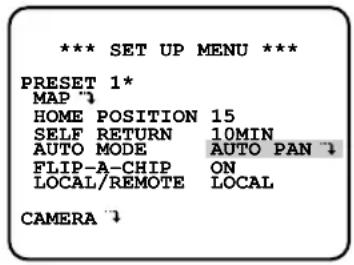

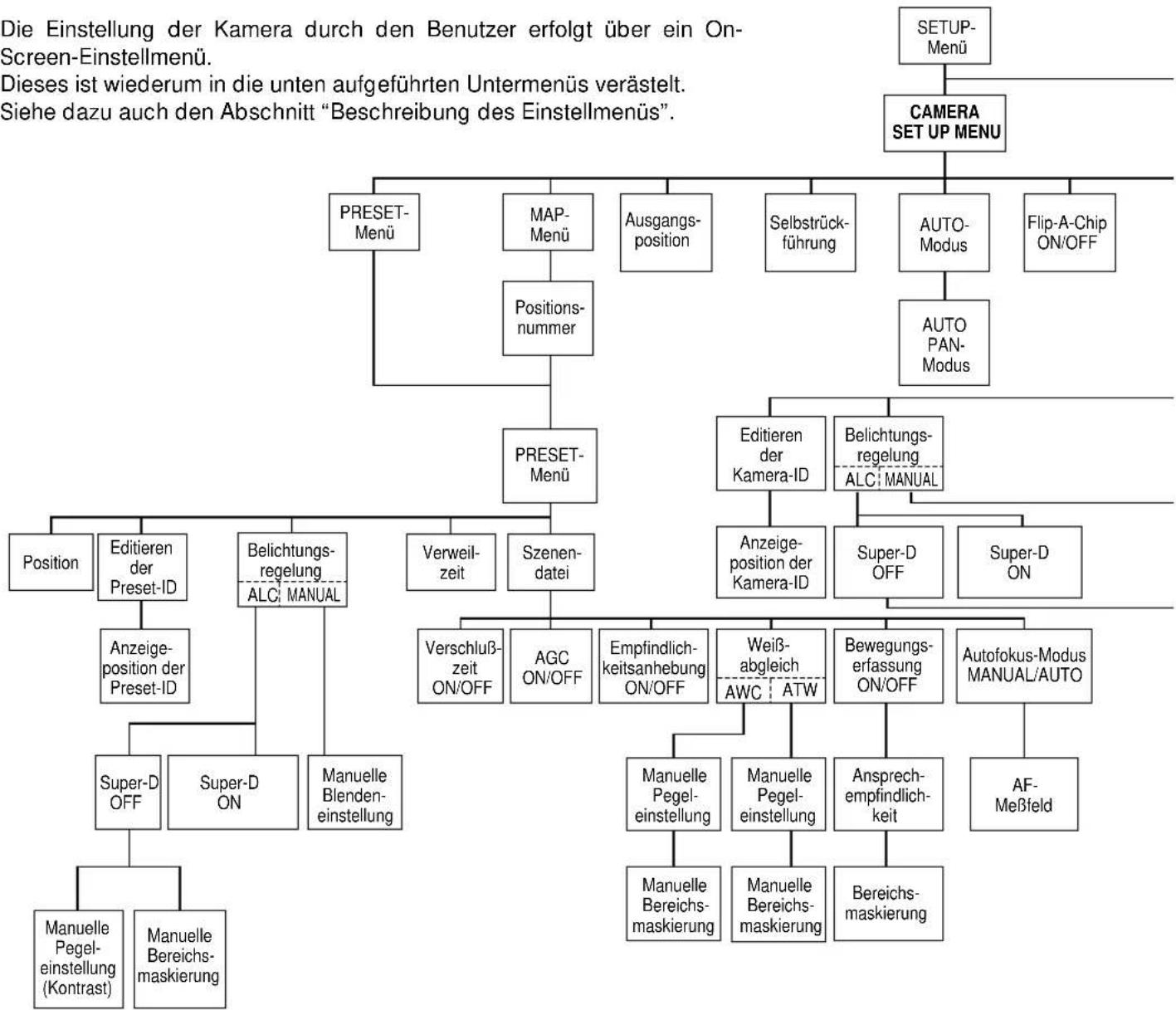

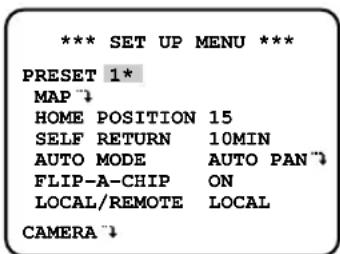

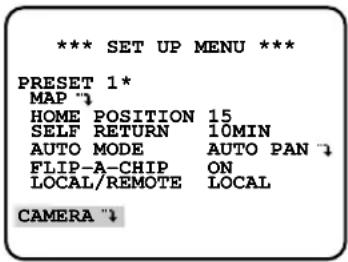

■ Einstellmenü

Die Einstellung der Kamera durch den Benutzer erfolgt über ein On-Screen-Einstellmenü.

Dieses ist wiederum in die unten aufgeführten Untermenüs verästelt. Siehe dazu auch den Abschnitt "Beschreibung des Einstellmenüs".


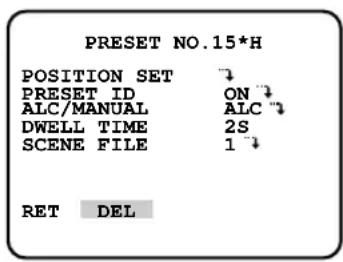

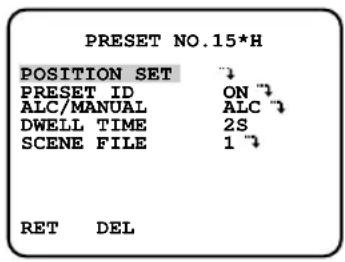

    B --> C["PRESET-Menü"]
    B --> D["MAP-Menü"]
    B --> E["Ausgangs-position"]
    B --> F["Selbstrück-führung"]
    B --> G["AUTO-Modus"]
    B --> H["Flip-A-Chip ON/OFF"]

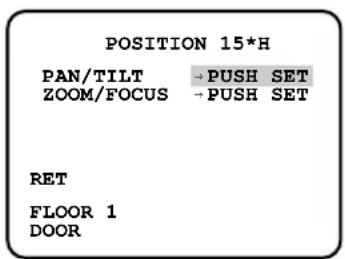

    C --> I["Position"]
    C --> J["Editieren der Preset-ID"]
    C --> K["Belichtungs-regelung ALC MANUAL"]
    C --> L["Verweil-zeit"]

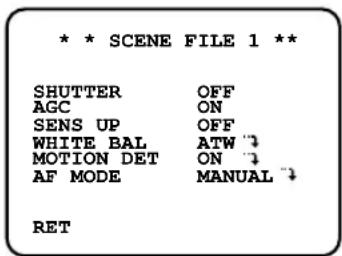

    C --> M["Szenen-datei"]
    D --> N["Positions-nummer"]
    D --> O["PRESET-Menü"]
    O --> P["Position"]
    O --> Q["Editieren der Preset-ID"]
    O --> R["Anzeige-position der Preset-ID"]
    O --> S["Super-D OFF"]
    O --> T["Super-D ON"]
    O --> U["Manuelle Blendeneinstellung"]
    O --> V["Manuelle Pegel-einstellung (Kontrast)"]
    O --> W["Manuelle Bereichs-maskierung"]
    O --> X["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> Y["Editieren der Kamera-ID"]
    O --> Z["Belichtungs-regelung ALC MANUAL"]
    O --> AA["Anzeige-position der Kamera-ID"]
    O --> AB["Super-D OFF"]
    O --> AC["Super-D ON"]
    O --> AD["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AE["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AF["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AG["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AH["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AI["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AJ["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AK["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AL["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AM["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AN["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AO["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AP["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AQ["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AR["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AS["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AT["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AU["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AV["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AW["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AX["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AY["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> AZ["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BA["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BB["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BC["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BD["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BE["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BF["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BG["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BH["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BI["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BJ["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BK["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BL["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BM["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BN["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BO["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BP["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BQ["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BR["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BS["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BT["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BU["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BV["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BW["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BX["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BY["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> BZ["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> CA["Abschnitt "Beschreibung des Einstellmenüs""]
    O --> CB["Abschnitt "Beschreibung des Einstellmenüs""]

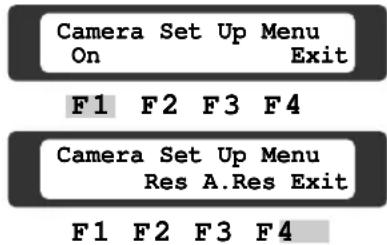

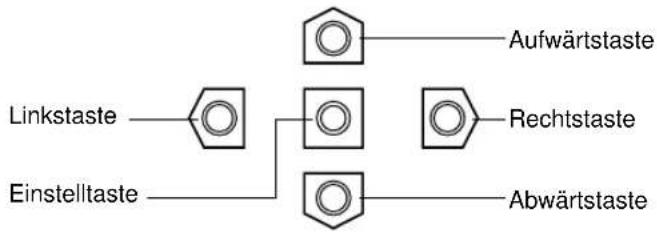

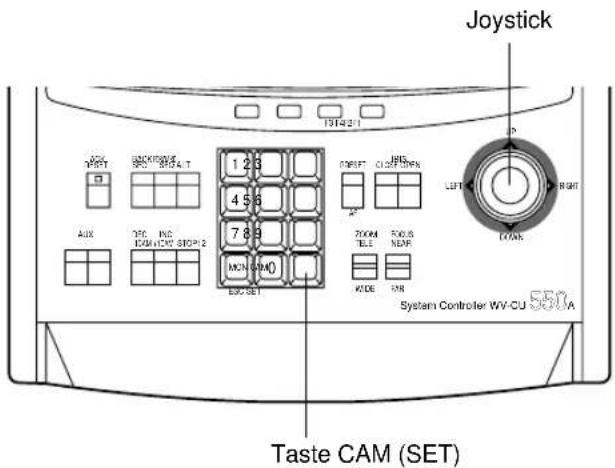

Für die Menüeinstellungen stehen folgende Tasten am System-Steuergerät zur Verfügung.

• WV-CU550A

Joystick: Bewegt den Cursor nach oben, unten, rechts und links. Wählt den Modus und stellt den Pegel ein.

Taste CAM (SET): Legt den Modus fest und schaltet zwischen den Menüs um.

Joystick Taste CAM (SET) System Controller WV-CU SET/A

Hinweis:

Fettgedruckte Menüs stehen nur bei Modell WV-CSR650 zur Verfügung.

• WV-RM70 (Modelle außer WV-CSR650)
Aufwärtstaste: Bewegt den Cursor nach oben.
Abwärtstaste: Bewegt den Cursor nach unten.
Rechtstaste: Bewegt den Cursor nach rechts.
Kann auch zum Wählen des
Modus und Einstellen bestimmter
Pegel verwendet werden.
Linkstaste: Bewegt den Cursor nach links.
Kann auch zum Wählen des
Modus und Einstellen bestimmter
Pegel verwendet werden.
Einstelltaste: Legt den Modus fest und schaltet zwischen den Menüs um.

■ Beschreibung des Einstellmenüs

- Datenübertragung über RS485-Schnittstelle (nur WV-CSR650)

Kommunikationsparameter

• Voll-/Halbduplex (Seite 71)
- Übertragungsgeschwindigkeit (2400 - 19200 bps) (Seite 51)
- Paritätbits, Stopbit, Flußsteuerung (Seiten 51)
- Zeit bis Wiederholungsversuch, Verzögerung, Alarmdaten (Seite 51 und 52)
- Anzahl der Kameraeinheiten (max. 96) (Seite 71)
• Abschluß EIN/AUS (Seite 71)
• Rücksetzparameter (Seite 71)

- PRESET

(1) Position (POSITION SET)

Definiert Schwenk-/Neigungswinkel, Zoomverhältnis und Fokussierung der Kamera.

Zu Einzelheiten siehe Seite 53.

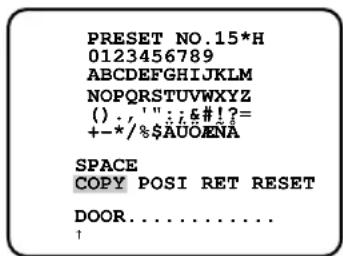

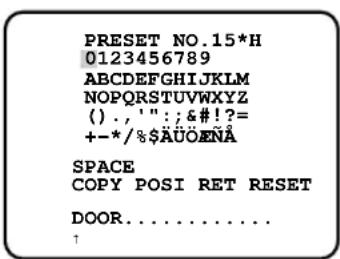

(2) Preset-ID (PRESET ID)

Zur Identifikation kann eine bis zu 16 alphanumerische Zeichen umfassende Preset-Kennung auf dem Bildschirm dargestellt werden.

Zu Einzelheiten siehe Seite 54.

(3) Belichtungsregelung (ALC/MANUAL)

ALC/MANUAL legt fest, ob der Video-Ausgangspegel in Abhängigkeit von der Beleuchtungsstärke reguliert (ALC) oder auf einem Festwert (MANUAL) gehalten wird.

Zu Einzelheiten siehe Seite 55.

(4) Verweilzeit (DWELL TIME)

Definiert die Verweilzeit der Kamera an den einzelnen Positionen bei über Preset-Sequenzen gesteuertem Betrieb.

Zu Einzelheiten siehe Seite 56.

(5) Szenendatei (SCENE FILE)

Diese Funktion ermöglicht das Speichern von Bilddaten für bis zu 10 aufgenommenen Szenen (Szenendatei 1 bis 10) mit den dazugehörigen Kameraeinstellungen. Folgende Kamerafunktionen können mit den Bilddaten gespeichert werden: Verschlußzeit, AGC, elektronische Empfindlichkeitsanhebung, Weißabgleich, Bewegungserfassung und Autofokus-Modus.

Zu Einzelheiten siehe Seite 56.

• Ausgangsposition (HOME POSITION)

Bezeichnet die Grundstellung der Kamera. Nach Ablauf einer einstellbaren Zeit im Anschluß an eine manuelle Handlung kehrt die Kamera automatisch in diese Stellung zurück.

Zu Einzelheiten siehe Seite 57.

- Selbstrückführung (SELF RETURN)

Dies ist das Time-out für die Rückführung in die Ausgangsposition.

Zu Einzelheiten siehe Seite 57.

• Automatikbetrieb (AUTO MODE)

Legt den Bewegungsmodus der Kamera fest. Es besteht die Wahl zwischen drei automatischen und einer manuellen Betriebsart.

OFF-Modus: Kein Automatikbetrieb. Die Kamera kann nur manuell bedient werden.

SEQ-Modus: Die Kamera nimmt in numerischer Reihenfolge die von der Preset-Sequenz vorgegebenen Positionen ein.

SORT-Modus: Die Kamera nimmt in numerischer Reihenfolge die von der Preset-Sequenz vorgegebenen Positionen ein, wobei sie im Gegenuhrzeigersinn zum Schwenk-/Neigestartpunkt vorgeht.

AUTO PAN-Modus: Die Kamera schwenkt automatisch über den eingestellten Schwenkbereich.

Zu Einzelheiten siehe Seite 58.

- FLIP-A-CHIP

FLIP-A-CHIP dient für die Einstellung der Bewegung der Kamera unter Verwendung des Joysticks. Für die Einstellung siehe Seite 59.

- Orts-/Fernsteuerung (LOCAL/REMOTE)

Bestimmt das Verhalten der Kamera in Abhängigkeit vom Einschaltzustand des Steuergeräts.

LOCAL: Bei Ausschaltung des Steuergeräts setzt die Kamera den Automatikbetrieb fort.

REMOTE: Etwa eine Minute nach Ausschaltung des Steuergeräts stoppt die Kamera im Automatikbetrieb.

Zu Einzelheiten siehe Seite 59.

- Kamera

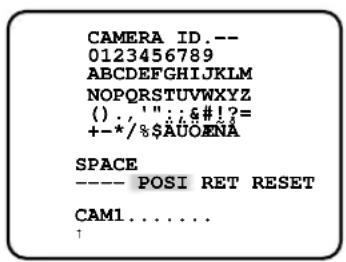

(1) Kamera-Kennung (CAMERA ID)

Über CAMERA ID kann der Kamera eine bis zu 16 alphanumerische Zeichen umfassende Kennung zugeordnet werden. Die Darstellung dieser Kennung auf dem Bildschirm kann deaktiviert werden.

Hinweis: Zu Einzelheiten siehe Seite 60.

(2) Belichtungsregelung (ALC/MANUAL)

Legt den Steuermodus für die Objektivblende fest.

Die folgenden zwei Einstellungen stehen zur Verfügung:

ALC: Die Objektivblende wird automatisch an die Helligkeit des Objekts angepaßt.

Sie können einen von zwei Modi (SUPER-D ON oder SUPER-D OFF) wählen.

MANUAL: Die Objektivblende wird unabhängig von der Helligkeit des Objekts auf dem vom Benutzer festgelegten Festwert gehalten.

• ALC Modus mit SUPER-D ON

Super-Dynamikfunktion (SUPER-D)

Das wichtige Objekt in einer Szene befindet sich normalerweise in der Mitte des Monitorbildschirms. Im SUPER-D-Modus ist der Mitte des Bildschirms (wo das wichtigste Objekt angeordnet ist) mehr fotometrisches Gewicht eingeräumt als den Rändern des Bildes (wo wahrscheinlich ein helles Gegenlicht angeordnet sein würde).

Sie können die SUPER-D-Funktion verwenden, wenn Sie ALC wählen. Die SUPER-D-Funktion eliminiert Interferenzen durch starkes Gegenlicht (wie z.B. Punktleuchte), das zu einem dunklen Kamerabild führt.

Hinweis: Zu Einzelheiten siehe Seite 61.

• ALC Modus mit SUPER-D OFF

In diesem Modus ist das Bild in 48 Bereiche unterteilt. Falls eine Lichtquelle vorhanden ist, die zu Interferenzen mit dem Bild führen, die entsprechenden Bereiche mit Masken abdecken, um ein klares Bild zu erhalten.

Falls starkes Gegenlicht vorliegt (wie z.B. eine Punktleuchte im Hintergrund), dann erscheinen normalerweise alle Objekte, mit Ausnahme des Hauptobjektes im Bild, dunkler, da die Blende gemäß der stärksten Lichtquelle eingestellt wird.

Hinweis: Das Ergebnis der Teilraster- und Blendenpegeleinstellung wird im ALC-Modus der Objektiv-blenden-steuerung in Form eines Rückkopplungssignals zugeführt.

(3) Verschlußzeit (SHUTTER)

Die elektronische Verschlußzeit kann mit 1/50 (OFF), 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000 oder 1/10000 festgeleft werden.

Hinweis: Zu Einzelheiten siehe Seite 63.

(4) Verstärkungsregelung (AGC)

Die Helligkeitsverstärkung (Helligkeitspegel eines Bildes) kann auf automatischen Modus (AGC ON) oder manuellen Modus (AGC OFF) gesetzt werden.

Hinweis: Zu Einzelheiten siehe Seite 63.

(5) Elektronische Empfindlichkeitsanhebung (SENS UP)

Verstärkt die Empfindlichkeit durch Anpassung der Verschlußzeit, wenn die Beleuchtung schwach ist und manuelle Belichtung gewählt ist.

Die folgenden Verschlußzeiten können in Verbindung mit dieser Funktion gewählt werden: 1/30 Sek. (x2), 1/15 Sek. (x4), 1/10 Sek. (x6), 1/6 Sek. (x10), 1/3,8 Sek. (x16) und 1/1,9 Sek. (x32).

Die Parameter können wie folgt festgelegt werden:

AUTO: Bei einer Verschlußzeit von z.B. x32 wird die Empfindlichkeit automatisch auf den passenden Wert verstärkt, jedoch nicht mehr als 32fach.

FIX: Bei einer Verschlußzeit von z.B. x32 wird die Empfindlichkeit genau 32fach verstärkt.

Hinweise:

• Zu Einzelheiten siehe Seite 63.
• Bewegte Objekte erscheinen bei Aufnahme mit Empfindlichkeitsanhebung verschwommen, da dieser Modus der Einstellung einer langsameren Verschlußzeit bei einer Standbildkamera entspricht.
• Bei Empfindlichkeitsanhebung verschlechtert sich die horizontale und vertikale Auflösung.
• Bei zu niedrig eingestelltem Video-Ausgangspegel (Blendenöffnung zu klein) funktioniert SENS UP/AUTO nicht. Unter diesen Bedingungen ist der ALC-Modus mit SUPER-D ON zu wählen.

(6) Synchronisation (SYNC)

Die Synchronisation kann auf INT (interne Synchronisation) oder LL (Zeilensynchronisation) eingestellt werden. Zusätzlich nimmt dieses Modell mit dem FBAS-Signal bestimmter Geräte das VD2-Signal (multiplexiertes vertikales Antriebssignal) auf.

Wenn Sie die Zeilensynchronisierung (LL) wählen, können Sie die vertikale Phase für den S-Signalmodus sowie die horizontale und Hilfsträgerphase für den Blackburstsignalmodus einstellen.

Wichtige Hinweise:

Den Synchronisationsmodi sind folgende Prioritäten zugeordnet:

1. Multiplexiertes vertikales Antriebssignal (VD2) (höchste Priorität)
2. Zeilensynchronisation (LL)
3. Interne Synchronisation (INT) (niedrigste Priorität)

Hinweis: Diese Prioritäten gelten auch bei automatischer Synchronisation. Zu Einzelheiten siehe Seite 60.

(7) Weißabgleich (WHITE BAL)

Die folgenden zwei Einstellungen stehen zur Verfügung:

• Auto-Tracing-Weißabgleich (ATW)

In diesem Modus wird der Weißabgleich anhand einer ständigen Überwachung der Farbtemperaturwerte automatisch vorgenommen. Er ist zuverlässig innerhalb eines Farbtempe-raturbereichs von ca. 2600 - 6000K. Unter folgenden Umständen ist der AWC-Modus zu wählen:

1. Die Farbtemperatur liegt nicht innerhalb 2600 - 6000K.
2. Die Szene besteht vorwiegend aus Objekten, die eine hohe Farbtemperatur (blaustichig) aufweisen, wie z.B. ein blauer Himmel oder ein Sonnenuntergang.
3. Die Szene ist schwach ausgeleuchtet.
   In diesen Fällen AWC-Modus wählen.

• Automatischer Weißabgleich (AWC)

In diesem Modus wird innerhalb eines Farbtemperaturbereichs von ca. 2300 - 10000K ein zuverlässiger Weißabgleich erzielt.

Hinweis: Zu Einzelheiten siehe Seite 66.

(8) Bewegungserfassung (MOTION DET)

In diesem Modus können durch Überwachung des Helligkeitspegels Bewegungen im Bild erfaßt werden. Die Ansprechempfindlichkeit der entsprechenden Schaltung kann über das SETUP-Menü bestimmt werden.

Bei Anschluß der Kamera an ein intelligentes CCTV-System stellt die Kamera diesem ein Alarmsignal im Multiplexverfahren mit dem Videosignal zur Verfügung.

Erfaßt die Kamera Bewegung im Automatikbetrieb, überträgt sie das Alarmsignal an ein externes Gerät und stoppt für die Dauer der vorgegebenen Verweilzeit in der entsprechenden Position. Hierfür sind folgende Verweilzeiten einstellbar:

Hinweis: Zu Einzelheiten siehe Seite 67.

(9) Autofokus (AF MODE)

Für Autofokus stehen die folgenden zwei Einstellmöglichkeiten zur Verfügung:

MANUAL: Der AF-Modus wird über die AF-Taste am Steuergerät aktiviert.

AUTO: AF-Modus wird anschließend an eine manuelle Schwenk-, Neigungs- oder Zoomhandlung automatisch aktiviert.

Hinweise:

• AUTO steht im AF-Modus nur dann zur Verfügung, wenn SENS UP auf OFF gesetzt ist. Andernfalls wird der Parameter automatisch auf MANUAL gesetzt.
  • Zu Einzelheiten siehe Seite 68.

(10)Spezialmenü (SPECIAL)

Über dieses Menü können Höhenumkehrung, Chromapegel, Blendenpegel und Schwarzwertimpulspegel festgelegt werden. Außerdem können alle Parameter auf die Werksvorgaben rückgesetzt werden.

Zu Einzelheiten siehe Seite 69.

EINSTELLVERFAHREN

Die folgenden Beschreibungen gehen von der Annahme aus, daß die Kamera in Verbindung mit dem Matrix-Schaltgerät WJ-SX550A und dem Systemsteuergerät WV-CU550A verwendet wird. Der Betrieb der Kamerasteuerung WV-RM70 ist im Abschnitt "WV-RM70" auf Seite 45 beschrieben.

■ Menü-Anzeige

• Aufrufen des SETUP-Menüs

1. Die Nummer der einzurichtenden Kamera und den Monitor, auf dem das SETUP-Menü dargestellt werden soll, wählen.
2. Mit den entsprechenden Cursor-Tasten das Menü D4 aufrufen.
3. Mit Taste F1 das SETUP-Menü aufrufen.
4. Das SETUP-Menü kann mit Taste F4 geschlossen werden.

Hinweis:

Im SETUP-Menü (für Kamera-Kommunikationsparameter) der WV-CSR650 dürfen mit Ausnahme des Postens CAMERA* keine Änderungen vorgenommen werden. Andernfalls könnten die Steuerzusammenhänge zwischen Kamera und Steuergerät gestört werden.

• Aufrufen des Untermenüs

Mit ➞ gekennzeichnete Posten können über das Untermenü festgelegt werden.

- Den Cursor auf einen mit gekennzeichneten Posten bewegen. Mit der Taste CAM (SET) das Untermenü aufrufen.

Hinweis:

Bei Verwendung der Kamera WV-CSR650 den Cursor im SETUP-Menü auf CAMERA bewegen und die Taste CAM (SET) betätigen. Das SETUP-Menü für die Kameraestellungen wird angezeigt.

D4-Menü

Camera Set Up Menu On Exit F1 F2 F3 F4 Camera Set Up Menu Res A.Res Exit F1 F2 F3 F4

Setup-Menü (für Kamera-Kommunikationsparameter) (nur WV-CSR650)

*** SET UP MENU *** CAMERA* UNIT NUMBER 1 BAUD RATE 19200 DATA BIT 8 PARITY BIT NONE XON/XOFF NOT USE WAIT TIME OFF ALARM DATA AUTO 2 DELAY TIME OFF COM. SET UP DISABLE

Setup-Menü (für Kameraeinstellungen)

*** SET UP MENU *** PRESET 1* MAP ↓ HOME POSITION 15 SELF RETURN 10MIN AUTO MODE AUTO PAN ↓ FLIP-A-CHIP ON LOCAL/REMOTE LOCAL CAMERA ↓

■ RS485 Einstellung

- Ausgangseinstellung der Kamera-Kommunikationsparameter

• Die Kommunikationsparameter des Matrix-Schaltgeräts (WJ-SX550A) nochmals überprüfen. Dann das SETUP-Menü aufrufen.
  Die Ausgangswerte der Kamera-Kommunikationsparameter sind oben abgebildet.
  Zusätzliche Parameter sind:
  Vernetzung: OFF
  Kamera-No: 1
  Voll-/Halbduplex: Voll

- Verändern der Kamera-Kommunikationsparameter

1. Das SET UP-Menü darstellen. Den Cursor auf COM. SET UP DISABLE bewegen und mit der Taste CAM (SET) den Parameter COM.SET UP ENABLE wählen.
2. Den Cursor auf den entsprechenden Posten bewegen. Durch Bewegen des Joysticks nach rechts oder links den Parameter für diesen Posten wählen.

Diese Kamera kann ferngesteuert werden, indem eine spezifizierte Erweiterungseinheit wie z.B. ein Computer mit Modem verwendet wird. Das RS485 Menü wird verwendet, um die Parameter der nachfolgenden Posten für die RS485 Kommunikation einzustellen. Den Cursor an RS485 des Einstellmenüs bringen und die Taste CAM (SET) drücken. Das RS485 Menü erscheint am Monitorbildschirm.

Setup-Menü (für Kamera-Kommunikationsparameter) (nur WV-CSR650)

*** SET UP MENU ***
CAMERA*
UNIT NUMBER	1
BAUD RATE	19200
DATA BIT	8
PARITY BIT	NONE
XON/XOFF	NOT USE
WAIT TIME	OFF
ALARM DATA	AUTO 2
DELAY TIME	OFF
COM. SET UP DISABLE

Kamera-Nummer (UNIT NUMBER)

Bezeichnet die Kamera-ID bei Vernetzung von zwei oder mehr Kameras und Steuergeräten WV-RM70. Kann auf (1-32), (33-64) oder (65-96) gesetzt werden. Die Werksvorgabe ist 1.

Legt die Übertragungsgeschwindigkeit fest (2400, 4800, 9600, 19200 bps). für die RS485 Kommunikation. (Baud ist eine Einheit, die Bit pro Sekunde angibt.) Die Werksvorgabe ist 19 200.

Datenbits (DATA BIT)

Legt die Zahl der Datenbits fest (7 oder 8 Bits) für die RS485 Kommunikation. Die Werksvorgabe ist 8.

Paritätbits (PARITY BIT)

Bestimmt die Parität (NONE, ODD, EVEN) für die RS485 Kommunikation. Die Werksvorgabe ist NONE.

Stopbits (STOP BIT)

Legt die Anzahl der Stopbits fest (1 oder 2 Bits) ür die RS485 Kommunikation. Die Werksvorgabe is 1.

Flußsteuerung Ein/Aus (X ON/X OFF)

Bestimmt, ob Flußsteuerung angewendet wird oder nicht (NOT USE, USE) für die RS485 Kommunikation. Die Werksvorgabe is NOT USE.

Wartezeit (WAIT TIME)

Legt die Zeit bis zum Wiederholungsversuch fest, nachdem bestätigt wurde, daß vom Steuergerät keine Daten eingehen (OFF: keine Übertragung, 100, 200, 400 oder 1000 ms).

Alarmdaten (ALARM DATA)

Bestimmt den Übertragungsmodus für die Alarmdaten (POLLING, AUTO 1 oder AUTO 2). Die Werksvorgabe is AUTO 2.

POLLING:

Die Alarmdaten werden auf Anforderung ans Steuergerät übertragen.

AUTO 1:

Die Alarmdaten werden mit Eingang eines Alarmsignals übertragen.

AUTO 2:

Die Alarmdaten werden alle fünf Sekunden übertragen (empfohlene Einstellung für Modell WV-CU550A).

Hinweis:

Bei Verwendung des Steuergeräts WV-CU550A werden die Alarmdaten im POLLING-Modus nicht automatisch übertragen.

Verzögerung (DELAY TIME)

Bestimmt die Verzögerung bis zum Übertragen der Quittungsanforderung bei einer Zweileiterverbindung (OFF, 10, 20, 40 oder 100 ms). Die Werksvorgabe ist OFF.

Dieses Menü ist nur bei Kommunikation über eine Zweileiterverbindung aktiv.

Die Einstellungen werden mit Schließen des SETUP-Menüs wirksam.

Hinweis:

Funktioniert die Kommunikation nicht nach Inkrafttreten der Kommunikationsparameter, bedeutet dies, daß die für die Kamera vorgenommenen Einstellungen nicht mit denen des Steuergeräts übereinstimmen. In diesem Fall die Einstellungen erneut überprüfen und nötigenfalls berichtigen.

Die Kamera-Kommunikationsparameter können auf die Werksvorgaben rückgesetzt werden, indem DIP-Schalter C im Inneren der Kamera auf ON gestellt wird (siehe Seite 71).

■ Preset-Einstellung

• Aufrufen des Preset-Menüs

1. Direktaufruf des PRESET-Menüs

(1) Den Cursor auf PRESET 1 bewegen. Mit dem Joystick die einzustellende Positionsnummer wählen.
(2) Mit der Taste CAM (SET) das PRESET-Menü aufrufen.

1. Aufruf des PRESET-Menüs über das PRESET NUMBER SET-Menü

(1) Den Cursor auf MAP bewegen. Mit der Taste CAM (SET) das PRESET NUMBER SET-Menü aufrufen.
(2) Den Cursor auf die einzustellende Positionsnummer bewegen.

Mit der Taste CAM (SET) das Preset-Einstellmenü aufrufen. Sollen z.B. die Positionsnummern 33-64 aufgerufen werden, den Cursor auf "33-64" links unten auf dem Bildschirm bewegen und die Taste CAM (SET) betätigen.

Setup-Menü

*** SET UP MENU *** PRESET 1* MAP HOME POSITION 15 SELF RETURN 10MIN AUTO MODE AUTO PAN FLIP-A-CHIP ON LOCAL/REMOTE LOCAL CAMERA

PRESET NUMBER SET-Menü

* PRESET NUMBER SET * 1* 2* 3* 4* 5* 6* 7* 8* 9* 10* 11* 12* 13* 14* 15*H 16 17 18 19 20* 21 22 23 24 25 26 27 28 29 30 31 32 ID:DOOR 33-64 RET

* PRESET NUMBER SET *
33	34	35	36
37	38	39	40
41	42	43	44
45	46	47	48
49	50	51	52
53	54	55	56
57	58	59	60
61	62	63	64
ID: 1-32 RET

Hinweise:

• Mit * gekennzeichnete Positionen sind voreingestellt.
• "H" bezeichnet die Ausgangsposition (HOME POSITION).
• Rechts neben ID steht die Preset-Kennung der mit dem Cursor bestimmten Positionsnummer.

- Positionseinstellungen

1. Den Cursor auf POSITION SET bewegen.

Mit der Taste CAM (SET) das POSITION-Einstellmenü aufrufen.

2. Einstellen von Schwenken und Neigen

Den Cursor auf PUSH SET rechts neben PAN/TILT bewegen. Mit der Taste CAM (SET) das Einstellmenü aufrufen. Durch entsprechendes Bewegen des Joysticks (auf/ab/rechts/links) die Positionen für Schwenken und Neigen wählen. Die Wahl mit der Taste CAM (SET) festlegen. Es erscheint wieder das Einstellmenü.

Preset-Einstellmenü

Position-Einstellmenü

3. Einstellen von Zoom und Fokussierung

Den Cursor auf PUSH SET rechts neben ZOOM/FOCUS bewegen. Mit der Taste CAM (SET) das Einstellmenü aufrufen.

Eine Zoomposition wählen, indem der Zoomregler nach oben oder unten bewegt wird, und eine Fokussierposition wählen, indem der Fokussierregler nach oben oder unten bewegt wird; danach die Taste CAM (SET) drücken.

Hinweis:

Bei nahezu waagerechter Stellung der Kamera kann keine genaue Scharfeinstellung erzielt werden.

1. Den Cursor auf RET bewegen und die Taste CAM (SET) betätigen.

Position-Einstellmenü

Position-Einstellmenü

- Einstellen der Preset-ID

1. Den Cursor auf PRESET ID bewegen, und den Joystick nach links oder rechts bewegen, um ON oder OFF zu wählen.

ON: Preset-ID wird auf dem Bildschirm angezeigt.

OFF: Preset-ID wird nicht angezeigt.

Preset-Einstellmenü

1. Editieren der Kamera-ID

Den Cursor auf PRESET ID bewegen. Mit der Taste CAM (SET) das PRESET ID-Einstellmenü aufrufen.

Editieren der PRESET ID auf dem Bildschirm

Den Cursor mit Hilfe des Joysticks an das zu ändernde Zeichen bringen und danach die Taste CAM (SET) drücken. Das gewählte Zeichen erscheint nun in dem Editierbereich. (Der Zeiger des Editierbereichs bewegt sich in diesem Moment automatisch nach rechts.) Um eine Leerstelle einzugeben, SPACE wählen.

Den obigen Vorgang wiederholen, bis alle Zeichen editiert wurden.

Preset-ID-Einstellmenü

Zeichen-Cursor PRESET NO.15*H 0123456789 ABCDEFGHIJKLM NOPQRSTUVWXYZ () .,, 1 " :; &#!?= + - * / % $ AUOENA SPACE COPY POSI RET RESET DOOR..... Zeiger Zeichenbereich Befehl Editierbereich SYNC LL * WHITE BAL AWC PUSH SW MOTION DET OFF * AF MODE MANUAL * RET SPECIAL

Kopieren der Preset-ID einer anderen Positionaa120e525acefd5773beaf0dfea28644e00936da19842346425dab7e8.jpg)

Den Cursor auf COPY bewegen und die Taste CAM (SET) betätigen, worauf die an der unmittelbar vorausgehenden Position gespeicherte Preset-ID erscheint. Durch wiederholtes Drücken der Taste CAM (SET) können die vorausgehenden Kennungen der Reihe nach abgerufen werden.

- Den Cursor auf RET bewegen und die Taste CAM (SET) betätigen.

Preset-Einstellmenü
