BEDIENUNGSANLEITUNG WV-CU550 PANASONIC

VORSICHTSMASSNAHMEN 14

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN 15

EINBAU 18

SYSTEMINFORMATIONEN 19

TECHNISCHE DATEN 20

NORMALZUBEHÖR 20

WICHTIGE OPTIONALE GERÄTE UND SONDERZUBEHÖR 20

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

VORSICHT: WEDER DECKEL NOCH RÜCKPLATTE

ELEKTRISCHEN SCHLAGS ZU VERMEIDEN. DAS

GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM

KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nichtisolierter "gefährlicher Spannung" innerhalb des Gehäuses hinweisen, die so groß sein kann, daß sie Gefahr eines elektrischen Schlags darstellt.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

Vorsicht:

Bevor Sie dieses Produkt anschließen oder in Betrieb nehmen, bitte das Schlld auf der Unterseite durchlesen.

Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgenden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtlinie 73/23/EEC und 89/336/EEC.

Die Fabriknummer dieses Gerätes ist auf dessen Rückseite angegeben.

Sie sollten die Fabriknummer dieses Gerätes in den dafür vorgesehenen Raum eintragen und diese Anleitung als Kaufsunterlage aufbewahren, um im Falle eines Diebstahls die Identifizierung zu erleichtern.

Modellnummer WV-CU550CJ

Fabriknummer

WARNUNG: UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHÜTEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.

VORWORT

Der System-Steuergerät WV-CU550CJ ermöglicht die flexible Steuerung von 128 Kameras und 16 Monitoren in Verbindung mit dem optionalen Matrix-Switcher WJ-SX550C und der Erweiterungseinheit WJ-AD550.

Wenn in einem System mit Receivers (WV-RC100, WV-RC150 oder WV-RC170) oder Kombinationskameras von Panasonic verwendet, kann das System-Steuergerät WV-CU550CJ die Kamerafunktionen wie Zoom und Fokus sowie das Zubehör, wie zum Beispiel Schwenk/Neigungsköpfe, steuern.

Zusätzlich kann das System-Steuergerät WV-CU550CJ die Sequenzumschaltungen in Systemen steuern, die von dem Setup-Menü des Matrix-Swtichers WJ-SX550C aus programmiert wurden.

MERKMALE

In Verbindung mit dem Matrix-Switcher WJ-SX550C und der Erweiterungseinheit WJ-AD550 ermöglicht der System-Steuergerät WV-CU550CJ die Steuerung folgender Funktionen:

• Zuweisung von bis zu 128 Kameras an jeden von 16 Monitoren
• Fernbedienung von bis zu 128 Kameras und Zusatzeinrichtungen bei Verwendung von wahlweisen Empfängern und Zubehörteilen. Zu den steuerbaren Funktionen gehören:
• Fernbedienung von Schwenk-/Neigungsköpfen und Kameragehäusen
• Fernbedienung von motorischen Zoom-Objektiven: Fokus, Zoom und Blende
• Ferneinstellung der Kameras, einschließlich elektronische Empfindlichkeitsanhebung, elektronischer Verschluß und elektronischer Zoom
• Wahl von verschiedenen Sequenzfunktionen wie Programmsequenz, Toursequenz und Gruppensequenz

An weiteren Funktionen bietet der WV-CU550CJ:

• Bis zu 8 System-Steuergäräte WV-CU550CJ können in einem System angeschlossen werden, indem abgeschirmte RS-485 Twisted-Pair-Kabel mit 4 Leitern verwendet werden. Auch eine Kombination mit Standard-Kommunikationsmedien wie Modems, Lichtleitern und Mikrowellen ist möglich.
• Ergonomisches Design reduziert die Anzahl der Schalter nur auf solche mit gemeinsamen Funktionen. Auf die Sekundärfunktionen wird über die Funktionstasten zugegriffen.
• Einhandsteuerung der Schwenk/Neigungs-, Zoom- und Autofokus-Funktionen

VORSICHTSMASSNAHMEN

• D ie Installation des Geräts nur von qualifiziertem Kundendienstpersonal oder sonstigen Fachleuten vornehmen lassen.
  • Das Gerät nicht zerlegen.

Um elektrische Schläge zu vermeiden, niemals Schrauben oder Abdeckungen entfernen. Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können. Wartungsarbeiten nur von qualifiziertem Kundendienstpersonal vornehmen lassen.

- Das Gerät keinen übermäßigen Beanspruchungen aussetzen.

Es kann durch starke Stöße oder Erschütterungen beschädigt werden.

- Das Gerät vor Wasser und Feuchtigkeit schützen. Nicht in feuchter Umgebung betreiben.

Sofort für Abhilfe sorgen, falls das Gerät naß wird. Die Stromzufuhr abschalten und erforderliche Wartungsarbeiten qualifiziertem Kundendienstpersonal überlassen. Feuchtigkeit kann das Gerät beschädigen und die Gefahr eines elektrischen Schlags herbeiführen.

- Zum Reinigen des Gehäuses keine starken oder scheuernden Reinigungsmittel verwenden.

Schmutz mit einem trockenen Tuch abwischen. Bei stärkerer Verschmutzung vorsichtig mit einem milden Reinigungsmittel abwischen.

- Das Gerät nur innerhalb seiner zulässigen Temperatur-, Feuchtigkeits- und Leistungsgrenzen betreiben.

Nicht unter ungünstigen Umgebungsbedingungen wie z.B. hohen Temperaturen und hoher Luftfeuchtigkeit betreiben. Die Umgebungstemperatur sollte innerhalb -10 °C bis +50 °C und die Luftfeuchtigkeit unter 90 % liegen. Das Gerät nur mit 220 V bis 240 V/50 Hz Wechselstrom betreiben.

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

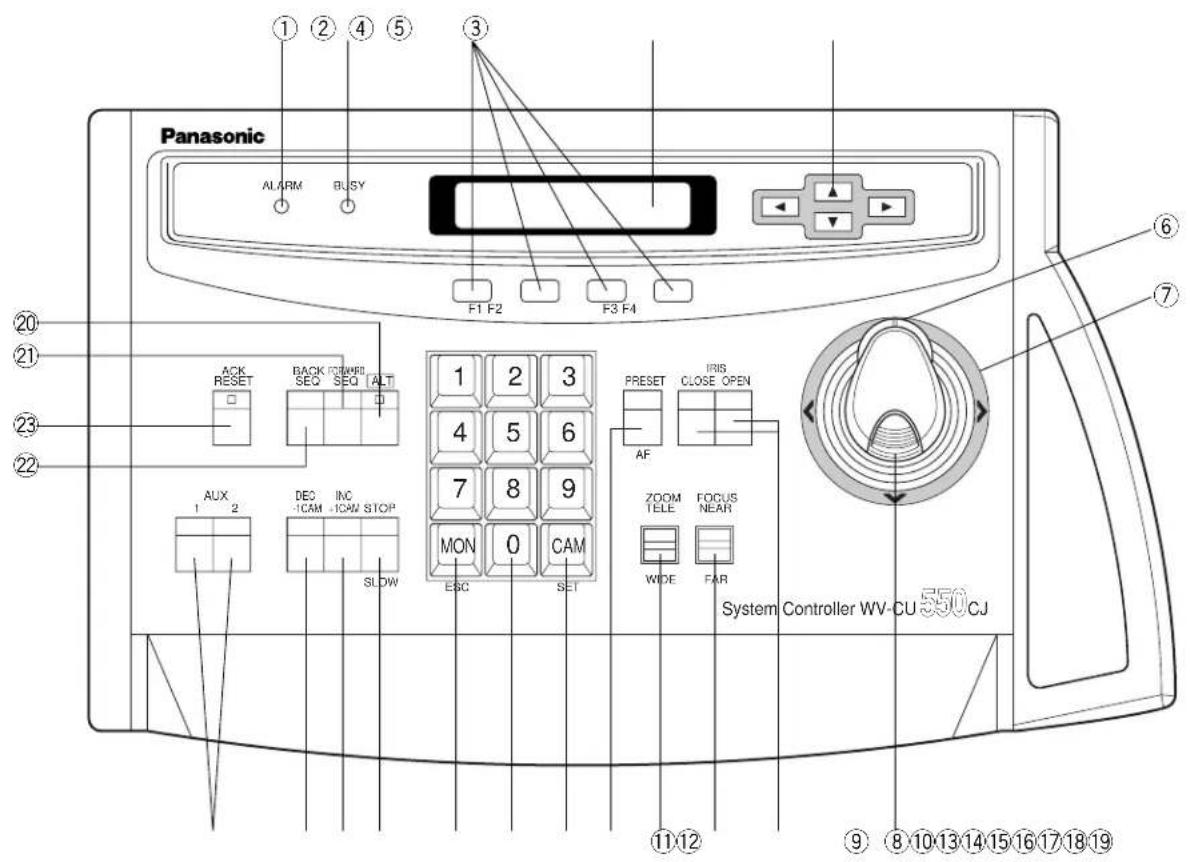

■ Vorderansicht

Panasonic ALARM BUSY F1 F2 F3 F4 ACK RESET BACK FORWARD SEQ SEQ ACT 1 2 3 4 5 6 7 8 9 MON 0 CAM ESC SET PRESET IRIS CLOSE OPEN AF ZOOM FOCUS TELE NEAR WIDE FAR System Controller WV-CU 550 CJ 11/12 9 8/10/13/14/15/16/17/18/19

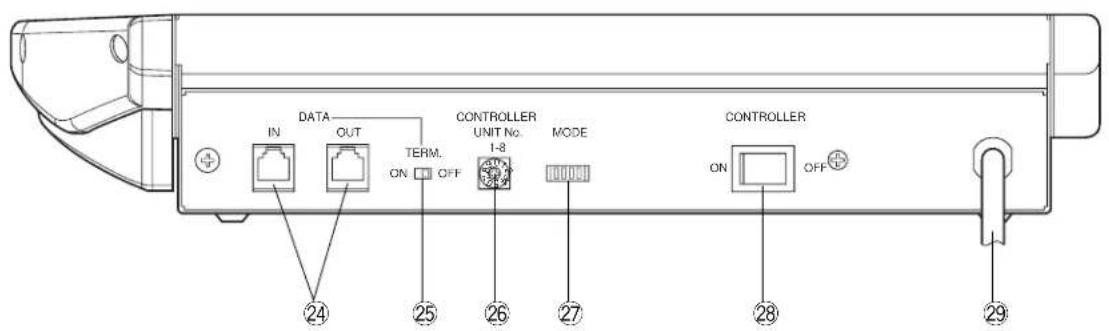

■ Rückenansicht

DATA IN OUT TERM. ON OFF CONTROLLER UNIT No. 1-8 MODE 24 25 26 27 28 29 CONTROLLER ON OFF

① Alarmanzeige (ALARM)

Blinkt im Alarmfall.

Wechselt auf Dauerlicht, wenn der Alarm automatisch zurückgesetzt wird.

Sie kann mit der Taste ACK RESET gelöscht werden.

② Belegt-Anzeige (BUSY)

Leuchtet, wenn versucht wird, auf einen Monitor zuzugreifen, der zur Zeit von einem anderen Bediener mit höherer Priorität benutzt wird, oder wenn ein Bediener mit höherer Priorität auf den gegenwärtig benutzten Monitor zugreift.

In diesem Zustand ist die Steuerung über das System-Steuergerät unwirksam.

③ Funktionstasten (F1/F2/F3/F4)

Mit diesen Tasten können die auf der LCD angezeigten Funktionen gewählt werden.

④ LCD (Flüssigkristall-Anzeige)

Die LCD zeigt die zur Verfügung stehenden Funktionen, numerische Eingaben und den Systemstatus an.

Mit diesen vier Tasten werden die über die LCD zugänglichen Funktionsmenüs aufgerufen.

⑥ Zoom-Regelrad

Dienen zur Zoom-Einstellung (Tele/Weit) von Kameras, die mit einem entsprechenden Objektiv ausgerüstet sind. Das Regelrad nach rechts drehen, um das Bild einzuzoomen. Das Regelrad nach links drehen, um das Bild auszuzoomen.

⑦ Joystick (UP/DOWN/LEFT/RIGHT)

Mit dem Joystick kann der Schwenk-/Neigungskopf manuell in Stellung gebracht oder der Cursor im Setup-Menü des Matrix-Switchers auf dem aktiven Monitor bewegt werden.

⑧ Scharfeinstelltaste

Durch Drücken dieser Taste wird der Objektivfokus einer spezifizierten Kamera automatisch eingestellt.

⑨ Blendeneinstelltasten (IRIS CLOSE, OPEN)

Betätigen die Blendeneinstellung (Öffnen/Schließen) bei angeschlossenen Kameras, die mit einem entsprechenden Objektiv ausgerüstet sind. Gleichzeitiges Drücken beider Tasten für mindestens 3 Sekunden setzt die Blende auf die Werksvorgabe zurück.

⑩ Fokussiertaste (FOCUS NEAR/FAR)

Dient zur Fokussierung (Nah/Weit) von Kameras, die mit einem entsprechenden Objektiv ausgerüstet sind.

⑪ Zoom-Taste (ZOOM TELE/WIDE)

Dienen zur Zoom-Einstellung (Tele/Weit) von Kameras, die mit einem entsprechenden Objektiv ausgerüstet sind.

⑫ Preset-Taste (PRESET) Auto-Fokus-Taste (AF)

PRESET: In einem mit den vorgeschriebenen Kameras ausgerüsteten System kann die angewählte Kamera durch Betätigen dieser Taste in Verbindung mit den Zifferntasten in eine Preset-Position gefahren werden.

AF: Durch Drücken dieser Taste wird der Objektiv-fokus einer spezifizierten Kamera automatisch eingestellt.

⑬ Kamera-(Einstell)-Taste [CAM (SET)]

CAM: Zum Anwählen von Kameras. Wird anschließend an die Eingabe der Kameranummer über die Zifferntasten gedrückt.

SET: In Verbindung mit den Zifferntasten dient diese Taste zum Eingeben von Ziffern wie z.B. er Bedienerkennung und Paßwort. Weiterhin führt sie im Menü des Matrix-Switchers angewählte Einstellungen aus und bietet Zugang zu weiteren Untermenüs.

⑭ Zifferntasten (0 bis 9)

Dies sind Tasten für numerische Eingaben wie z.B. Kamera- und Monitor-Nummern, Sequenz-Nummern und Preset-Positionen.

MON: Mit dieser Taste kann ein Monitor angewählt werden. Wird anschließend an die Eingabe der Monitor-Nummer über die Zifferntasten gedrückt.

ESC: Diese Taste dient zum Aufheben einer im Setup-Menü des Matrix-Switchers getroffenen Parameterwahl.

Durch Drücken dieser Taste bei leuchtender ALT-Anzeige kommt das an den Monitoreingang (MONITOR IN) auf der Video-Ausgangskarte WV-PB5504AE angeschlossene Videosignal zur Anzeige.

⑯ Stop-Langsam (STOP/SLOW)

STOP: Schaltet eine auf dem aktiven Monitor laufende Sequenz auf Pause.

SLOW: Niederhalten dieser Taste beim Bedienen des Joysticks ermöglicht die Feineinstellung der Schwenk-/Neigungsbewegung.

Wenn eine vorwärts laufende Sequenz mit der Taste STOP auf Pause geschaltet worden ist, kann die Sequenz mit dieser Taste um ein Bild zum nächsten Schritt weitergeschaltet werden. Handelt es sich um eine rückwärts laufende Sequenz, schaltet die Taste die Sequenz um ein Bild weiter zum nächsten Schritt. Die Taste dient auch zum Anwählen von Kameras. Wenn sich der aktive Monitor im Spot-Modus befindet, wird durch Betätigen dieser Taste die gegenwärtig gewählte Kamera durch die Kamera mit der nächsthöheren Nummer ersetzt.

⑱ Minustaste (DEC -1CAM)

Wenn eine vorwärts laufende Sequenz mit der Taste STOP auf Pause geschaltet worden ist, kann die Sequenz mit dieser Taste um ein Bild zum letzten Schritt zurückgeschaltet werden. Handelt es sich um eine rückwärts laufende Sequenz, schaltet die Taste die Sequenz um ein Bild zurück zum letzten Schritt. Die Taste dient auch zum Anwählen von Kameras. Wenn sich der aktive Monitor im Spot-Modus befindet, wird durch Betätigen dieser Taste die gegenwärtig gewählte Kamera durch die Kamera mit der nächstniedrigeren Nummer ersetzt.

⑲ AUX-Tasten (AUX 1, 2)

Schalten die im Empfänger vorhandenen Hilfsrelais ein und aus.

Über diese können Zusatzeinrichtungen des Empfängers wie z.B. Lampen und Summer angetrieben werden.

⑳ ALT-Taste (ALT)

Aktiviert die Zweitfunktion bei Doppelfunktionstasten.

②1 Vorwärts-Sequenztaste (FORWARD SEQ)

Mit dieser Taste wird eine gewählte Programm- oder Toursequenz auf dem aktiven Monitor in Vorwärtsrichtung gestartet.

Sie dient auch zum Fortsetzen einer Sequenz in Vorwärtsrichtung ab dem Schritt, an dem sie mit der Taste STOP auf Pause geschaltet worden ist.

⑳ Rückwärts-Sequenztaste (BACK SEQ)

Diese Taste dient zum Fortsetzen einer Sequenz in Rückwärtsrichtung ab dem Schritt, an dem sie mit der Taste STOP auf Pause geschaltet worden ist.

②3 Alarm-Quittierungs- und Rückstelltaste (ACK RESET)

Mit dieser Taste wird ein aktivierter Alarm freigegeben. Um einen Alarm freizugeben, zunächst die alarmierten Monitoren anwählen. Dann die Taste ACK RESET zur Quittierung einmal drücken (wobei die Tastenleuchte schnell blinkt) und zur Alarmfreigabe ein zweites Mal (Tastenleuchte erlischt).

Um alle aktivierten Alarme gleichzeitig freizugeben, nach der Alarm-Quittierung die ALT-Taste drücken und dann diese Taste betätigen.

Zum Austausch von Steuerdaten mit dem Matrix-Switcher WJ-SX550C innerhalb eines Systems.

⑲ Abschlußschalter (TERM ON/OFF)

In Stellung ON macht dieser Schalter den Abschluß der Daten-Ports wirksam.

②6 Einstellschalter für Steuergeräte-Nummer (CONTROLLER UNIT NO.)

Auf diesem Schalter wird die Gerätenummer des System-Steuergeräts eingestellt, die diesen von anderen im selben System angeschlossenen Steuergeräten unterscheidet. Ein System kann bis zu 8 Steuergeräte umfassen.

⑳ Modus-Wahlschalter (MODE)

Mit diesen Schaltern wird der Modus des an den Matrix-Switcher WJ-SX550C angeschlossenen System-Steuergeräts eingestellt. Die Stellung der einzelnen Schalter ist unten dargestellt.

Normal-Modus	MODE
CAM-P-Modus	MODE

⑳ Steuergerät-Ein-Aus-Schalter (CONTROLLER ON/OFF)

Schaltet die Stromversorgung des System-Steuergeräts WV-CU550CJ ein und aus.

29 Netzkabel

Hinweis:

Für weitere Einzelheiten siehe die Bedienungsanleitung des Matrix-Switcher WJ-SX550C.

EINBAU

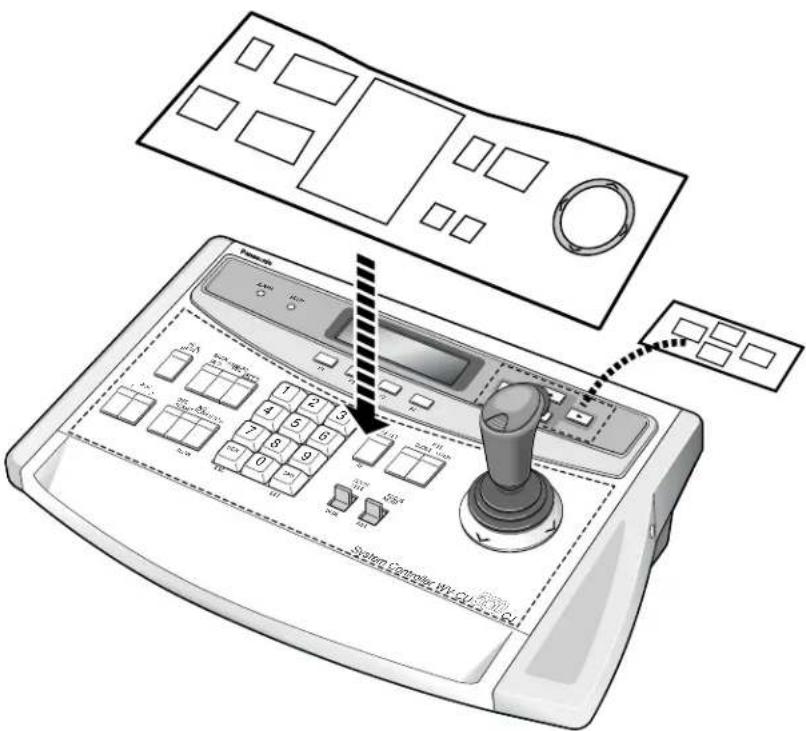

■ System-Steuergerät für den Video-Multiplexer der Serie WJ-FS616

Wenn dieses System-Steuergerät mit einem optionalen Video-Multiplexer der Serie WJ-FS616 kombiniert wird, die Anzeigefolien und den Label gemäß nachfolgender Abbildung auf dem Steuergerät anbringen. Für weitere Einzelheiten siehe die Bedienungsanleitung des WJ-FS616.

Hinweis: Stellen Sie das System-Steuergerät auf einer ebenen Fläche auf.

SYSTEMINFORMATIONEN

Bitte beachten, daß die folgenden Funktionen hinzugefügt wurden, um den Betrieb der Kombinationskameras zu verbessern.

■ Zusätze

- Wahl der Schwenk/Neigungsgeschwindigkeit

Die Schwenk/Neigungsgeschwindigkeit kann geändert werden, indem ein Modus in dem auf dem LCD-Display des Steuergerätes angezeigten Menü (A1) gewählt wird.

1. Den gewünschten Monitor und die Kamera wählen.

Camera cc A1 Monitor mm ■SLW □FST F3 F4F2F1

1. Einen Modus wählen, indem die F3- oder F4-Taste gedrückt wird. "☐" zeigt den gegenwärtig gewählten Modus an.

SLW: Der Schwenk/Neigungskopf wird mit langsamer Geschwindigkeit bewegt.

FST: Der Schwenk/Neigungskopf wird mit schneller Geschwindigkeit bewegt.

1. Den Joystick betätigen, um den Schwenk/Neigungskopf in die gewünschte Richtung zu bewegen.

Hinweis: Eine Änderung der Schwenk/Neigungsgeschwindigkeit durch Drücken der STOP/SLOW-Taste ist nur möglich, wenn der FST-Modus gewählt ist.

Die obige Funktion steht in einem System zur Verfügung, das die folgende Ausrüstung enthält:

WJ-SX550 Serie Matrix-Switcher

CPU Ver. 6.00 oder später

Steuerung Ver. 6.00 oder später

WV-PB5548E Datenkarte Ver. 6.00 oder später

■ Versionsinformationen

• Matrix-Switcher der Serie WJ-SX550

Das On-Screen-Display zeigt die Version bei einem "Kaltstart" oder "Normalstart" während des Einschaltens der Stromversorgung an.

Hinweis: x.xx ist eine Versionsnummer.

TECHNISCHE DATEN

Stromversorgung: 220 V bis 240 V Wechselstrom, 50 Hz

Leistungsaufnahme: ca. 5 W

Daten-Eingang/Ausgang: 6-pol. Modularbuchse (RS-485, 4 Leitungen)

Schaltfunktionen: Programmsequenz/Toursequenz

Gruppensequenz/Rückwärtssequenz

Vorwärtssequenz/Ink., Dek

Kamera-Funktionen: Elektronischer Verschluß: Ein/Aus, Verschlußzeiten

Elektronische Empfindlichkeitsanhebung: Autom./Manuell/Aus

Elektronisches Zoomen: Ein/Aus, Zoom-Position: Bereichswahl

Gegenlichtkompensation: Autom./Preset/Aus

Objektiv-Funktionen: Blende: Öffnen/Schließen/Preset (nur Objektiv mit Gleichstromsteuerung)

Fokus: Nah/Fern

Zoom: Tele/Weit

Auto-Fokus: Aktivieren

Gehäuse: Wischer: Ein/Aus, Entfroster: Ein/Aus, Kamera: Ein/Aus

Schwenk/Neigung: Manueller Schwenk: Rechts/Links, Manuelle Neigung: Hoch/Runter

Autom. Schwenk: Ein/Aus, Random-Schwenk: Ein/Aus, Preset, Ausgangsstellung

Hilfsschalter: AUX 1 und 2: Ein/Aus

Gerätenummer: 1 bis 8

Zul. Betriebstemperatur: -10 °C bis +50 °C

Zul. Luftfeuchtigkeit: Weniger als 90 %

Abmessungen: 370 mm (B) x 129 mm (H) x 221 mm (T)

Gewicht: 2,2 kg

Gewichte und Abmessungen verstehen sich als Näherungswerte.

Änderungen an technischen Daten jederzeit vorbehalten.

NORMALZUBEHÖR

Datenkabel 3 m .... 1 Stück

Schablonen für WJ-FS616 1 Satz

WICHTIGE OPTIONALE GERÄTE UND SONDERZUBEHÖR

Matrix-Switcher WJ-SX550C

Erweiterungseinheit WJ-AD550

Video-Eingangskarte WV-PB5508E

Video-Ausgangskarte WV-PB5504AE

Alarm-Eingangskarte WV-PB5564E
