BEDIENUNGSANLEITUNG WV-CW474 PANASONIC

Modell-Nr. WV-CW474FE

Bille lesen Sie diese Bestenungsanleung vor dem Auschließen und der Inbetriebnahme dieses Produktes aufmerksam durch

N0502-0 STR001108AAA

Georuckt in Japan N 19

CAUTION RISK OF ELECTRONIC SHOCK DO NOT OK. WARNING: WEDER DECKEL NOCI I RÜCKPLATTE ABNEHMEN, UM DIE GEFFAHR FINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN. DAS GERÄT ENTHÄLT KEINE BAUTEILE. DIE VOM KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleichseitigen Draeck soll den Benutzer auf das Vorhandensein von nichtisolierter "gefährlicher Spannung" innerhalb des Gehäuses hinweisen, die so groß sein kann, daß sie Gefahr eines elektrischen Schlags darstellt.

Das Ausrutezeichen im gleichseitigen Dreieck soll den Benut zur auf wichtige Bedienungs und Wartung sanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

Wir erklären in alleiniger Vorantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgenden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtlinie 73/23/EEC und 89/336/EEC.

Die Fabriknummer dieses Gerätes ist auf des sen Oberseite angegeben. Sie sollten die Fabriknummer dieses Gerätes in den dafür vorgesehenen Raum eintragen und diese Anlötung als Kaufsunterlage auf bewahren, um im Falle eines Dieostahls die Identifizierung zu erleichtern.

WARNUNG: UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHÜTEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.

VORWORT

Die Digital-Farbkamerss der Serie WV-CW474FE von Panasonic sind mit einem 1/3-Zoll zwischenzahlen-CCD-BildauTRAhmeelement mit 752 horizontalen bildelementen und ISt für die digitale Signalvorarbeitung ausgestattet. Sie bieten somit höchstes Niveau an Bildqualität und Auflösung sowie alle technischen Voraussetzungen für den Aufbau einer nochentwicketen Video-Überwachungsanlage.

VORSICHTSMASSREGELN

1. Niemals die Kamera zerlegen.

Um ecktrische Schläge zu vermoden, niomals Schrauben oder Abdeckungen entfernen. Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können. Wartungsarbeiten sollten nur von qualitiziertem Servicepersonal vorgenommen werden.

1. Die Kamera vorsichtig behandeln.

Die Kamera muß sorgfältig behandelt werden. Stöße, Erschütterungen usw. vermeiden. Bei falscher Handhabung oder Lagerung kann die Kamera beschädigt worden.

1. Der Einbau sollte von einem qualifizierten Servicetechniker oder Systeminstallateur vorgenommen werden.

2. Das Kameragehäuse nicht mit starken oder scheuernden Mitteln reinigen.

Vorwenden sie einen trockenen Lappen, um Schmutz von der Kamera zu entfernen. Bei harnäckig anhaltendem Schmutz, mit einem milden Waschmittel vorsichtig abwischen. Danach das restliche Waschmitte mit einem trockenen Tuch abwischen.

1. Die Frontplatte des CCD-Elements vorsichtig reinigen.

Keine starken oder scheuernden Reinigungsmittel verwenden. Zur Reinigung Seidenpapier oder en mit Ethanol angefeuchtetes Wattestabcher verwenden.

1. Die Kamera niemals auf die Sonne richten.

Die Kamera nicht auf hele Objekte richten. Die Kamera weder im ein- noch ausgeschalteten Zustand auf die Sonne oder andere sehr starke Lichtqueller richten. Andernfalls kann es zu Leuchtfahnen oder zu Überstrahlen kommen.

1. Die Kamera nicht außerhalb des vorgeschriebenen Temperatur-, Luftfeuchtigkeits- und Leistungsbereichs betreiben.

Die Kamera bei Temperaturen im Bereich von -10 °C bis +50 °C und einer Luftfeuchtigkeit von weniger als 90% verwenden. Der Eingangsstrom beträgt 24 V Wachschlstrom.

1. Den für die Kamera verwendeten Leistungsschalter ausschalten, wenn abnormale Bedingungen festgestellt werden.

Vorsicht:

Um -cuor- und Stromschlaggefahr zu vermeiden ein Kabel gemäß UI (VW-1, Stil 1007) für das 24 Wechselstrom-Eingangskabel verwenden.

MERKMALE

1. Die Kamera verfügt über folgende Funktionen.
   (1) Automatische Lichtregelung (ALC)
   (2) Die SUPER-DII Funktion eliminert Interferenzen durch starkes Gegenlicht, wie z.B. einer Punktlauchte, das zu einem durklar Kamcrabild führt. Dynamikbereich 48 dB (typisch).
   (3) Interne Zeilensynchronisierung mit Multiplex-Vertikalantrieb (VD2)
   (4) Automatischer/manuel er Wa Babg cich
   (5) Elektronische Verschlußzeit
2. Rauschaobstand von 50 dB (bei ausgeschalteter AGC)
3. Mindestbeleuchtung 2,4 Lux (WIDE) (Farbmodus) Mindestbelauchtung 0,3 Lux (WIDE) (Schwarzwei?-Modus) Mindestbeleuchtung 0,8 Lux (WIDE) mit optionaler Domabdeckung WV-CW*CE (Farbmocus) Mindestbelauchtung 0,1 Lux (WIDE) mit optionaler Domabdeckung WV-CW*CE (Schwarzweiß)
4. Horizonte e Auflösung 480 Zeien (Farbmodus)
   Horizontale Auflösung 570 Zeilon (Schwarzwo Bmocus)
5. Hohe Bildqualität:
   (a) Vertikalverstärker vom Typ 2+ für größere Bildscharfe
   (c) Chroma-Mittelungsschaltung verbessert den Farbsignal-Rauschabstand
   (c) Alias in der fennstrukturierten Objekten minimier
   (d) Erweiterter Dynamikumfang durch Knieschaltung
   (e) Highlight-Biendenkorrektur sorgt für größere Bildscharfe bei hellen Objekten
6. Wählbare elektronische Empfindlichkeitsboronungsmodi einschließlich AUTO, MANUAL und OFF
7. Engelbauter Digital-Bewegungsdetektor
8. Der automatische Schwarzweiß-Modus ermöglicht der Kamora an Umschalten zwischen Farb- und Schwarzweiß-Bild in Abhängigkeit vom einfallenden Licht.
9. Elektronische Zoomfunktion für zweifache Vergrößerung der Szene und Änderung des Blickwinkols

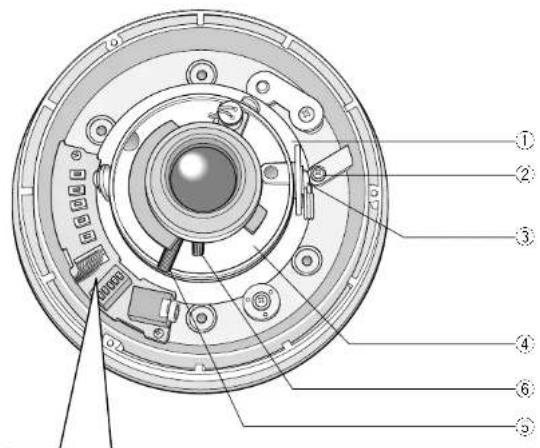

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

Stel to den Schwonkwinkel per Kamora ein.

② Schwenkverriegelungsschraube

Verriegelt die Schwenkposition.

⑤ Neigungsverriegelungsschraube

Verriegelt die Negungsposition

④ Azimut (Winkeleinsteller)

Dient für die Aufnahme mit geradeem Bickford, wenn ein Objekt unter einer Neigung aufgenommen wird, auch wenn ein Neigungswinkel eingestellt wurde.

⑤ Zoomverriegelungshebel

Verriegelt die Zoornposition.

⑧ Fokusverriegelungshebel

Verriegelt die Fokusposition

⑦ Linkstaste (LEFT) (☐) (L)

Bewegt den Cursor nach links, wählt den Modus und stellt manche Pegel ein.

⑤ Rechtstaste (RIGHT) (☐) (R)

Bewegt den Cursor nach rechts, wählt den Modus und stellt manche Pogol ein

③ Aufwärtstaste (UP) (☐) (U)

Bewegt den Cursor aufwärts und wählt Einträge in dem CAM SET UP-Menü.

⑩ Abwärtstaste (DOWN)(☐) (D)

Bewegt den Cursor nach unten und wählt Einträge in dem CAM SET UP-Menü.

⑪ Einstelltaste (SET) (☐) (S)

Aktiviert einen im CAM SET UP-Menü gewählten Eintrag.

⑫ Schwarzweiß-Pegelschalter AUTO1 (SW5)

Wählt den Beleuchtungspegel im LOW- oder HIGH-Modus für Schwarzweiß. Die swerksseitige Vorgabeeinstellung ist HIGH.

⑬ Schwarzweißschalter (SW4)

Schatet AUTO1 zwischen Farb- und Schwarzweißbild um, in Abhängigkeit von dem einfallenden Licht. Die worksseitige Vergabceinstellung ist OFF.

⑭ Blendenverstärkungsschalter (AG) (SW3)

Wählt den Blondonvorstärkungspcho mit SHARP oder SOFT. Die worksetige Vorgabeeinstellung ist SHARP.

Hinweis: SHARP und SOFT können nur mit diesem Schalter gewählt werden. Das Umschalten zwischen SHARP und SOFT auf dem Menü ist nicht möglich.

⑮ Umkehrschalter (UPSIDE DOWN) (SW2)

Kehrt das Bld um, wenn ON gewählt wird. Die werksseitige Vorgabeeinstellung ist OFF.

16 Synchronisierungsschalter (SW1)

Schatet zwischen interner Synchronisierung (NT) oder Zeiensynchronisierung (LL) um. Die Worksonstellung ist INT.

⑰ Monitor-Ausgangsbuchse (3,5 Durchm. Mini-Buchse)

Hier kann ein LCD-Monitor oder ein ähnliches Gerät mit 3,5 mm Durchm. L-Stocker für die Kontrolle des Bildes angeschlossen werden.

1# 1# 2#

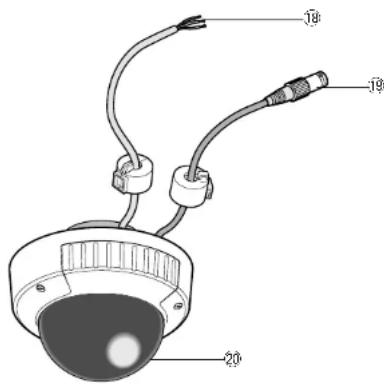

16 Stromkabel

19 Video-Ausgangskabel mit BNC-Stecker

ist mit dem Video-Stecker des Monitors zu verbinden.

20 Domabdeckung

Vorsicht:

1. Nur an circa 24 V Gleichstromvorsorgung (19,5 V bis 28 V) der Klasse 2 anschließen. Uncedingt ein Erungskabel an die Erdungsklemme (GND) anschließen.
2. Um Feuer- und Stromschlaggefahr zu vermeiden, ein Kabel gemäß UL (VM-1, Stil 1007) für die Fingangsbuchse verwenden.

VERMEIDUNG VON ÜBERSTRAHLEN UND LEUCHTFAHNEN

Wonn die Kamora auf cird halle Lichtquelle, wie zum Beispiel eine Spotleuchte, oder eine lichtreflekterende Owartflache gerichtet wird, kann as zu Leuchlfahnen und Überstrahen kommen. Um Leuchfannen und Überstrahen zu vermaeden, ist beim Betrieb der Kamera im Bereich starker Lichtquellen Vorsicht geboten.

Leuchfrahne Hollow Objokl

EINSTELLUNG

1. CAMERA SET UP-MENÜ

Diese Kamera verwendet ein am Monitori dschirm angezeigtes Einstellmenü.

• Aufrufen des Einstellmenüs

Die Taste ☐(S) ca. 2 Sekunde gedrückt halton.

Das rechts dargestellte Kamera-Einstellmenü erscheint auf dem Monitor.

Die gegenwärtigen Manüinstellungen überprüfen.

- Rückkehr an das vorhergehende Menü oder die vorhergehende Seite

Den Cursor auf REI bewegen und ☐(S) drücken.

• Aufrufen des Einstellmenüs

Den Cursor an END in der untersten Zeile verschieben, um ☐{S} drücken, um das Einstellmenü zu schließen.

Hinweis: Falls Sie für etwa 6 Minuron keine Taste betätigen, während ein Setup-Mcno am Monitor angezeigt wird, dann wird dieses automatisch geschlossen und der Modus kehrt an das normale Kamerabil zu zurück.

2. EINSTELLVORGANG

Für die Einstellung der Punkte in dem Kamera-Einseitmenü (CAM SET UP), die folgenden Tasten verwenden.

Linkstaste (☐)(L): Diese Taste bewegt den Cursor nach links. Verwenden Sie diese Taste zum Wahlen oder Einstellen der Parameter des gewählten Menüpunktes. Mit jedem Drücken der Taste wird der Parameterwert geändert.

Rechtstaste ([-])(R): Diese Taste bewegt den Cursor nach rechts. Verwenden Sie diese Taste zum Wänen oder Einstellen der Parameter des gewählten Menüpunktes. Mit jedem Drücken der Taste wird der Parameterwort geändert.

Aufwärtstaste (☐) (U): Diese Taste bewogt den Cursor nach oben. Verwonden Sie diese Taste zum Wählen eines Menüpunktes oder zum Einstellen von Parametern.

Abwärtstaste (☐)(D): Diese Taste bewegt den Cursor nach unten. Verwender Sie diese Taste zum Wählen eines Menügunktes oder zum Einstellen von Paramelern.

Einstelltaste (☐)(S): Mit dieser Taste wird die Wahl ausgeführt und ein Untermenü für einen Eintrag mit der ↓ Markierung angezeigt.

• Gesamtrückstellung (All Reset)

Mit der Gesamtrückstellung können alle Mönpunkte im Einstellmonü auf die Vorgaben zurückgestellt werden, falls Sie sich über die Zusammenhänge zwischen den einzelnen Einstellwerten nicht klar sind. Dabei wie folgt vorgehen:

(1) Darauf achten, daß das CAM SET UP-Monü nicht angezeigt wird (on Kamorabilo silte angezeigt werden.

(2) Die Tasten ①(L) und ②(R) gedrückt halten und dazu die Taste ③(S) ca. 2 Sekunden lang betätigen. Auf dem Monitor erscheint kurzzeitig die Anzeige Alt RESET. Damit werden alle Einstellungen und Parameter auf die werksseitigen Vorgabeeinstellungen zurückgestellt.

- Verändern von Parametern im Kamera-Einstellmenü

Aktivieren/Deaktivieren der Bearbeitungsoperationen

Die Einstellungen sind vor Änderungen geschützt, wenn SET UP DISABLE in der untersten Zeile des Menüs erschein.

Bringen Sie den Cursor an SET UP DISABLE und drücken Sie (S) um auf SET UP ENABLE umzuschalten. Nun können die Einsellungen bearbeitet worden. Nach Beendigung der Bearbeitung, das Menü durch den obiger Vorgang wieder auf SET UP DISABLE umschaften.

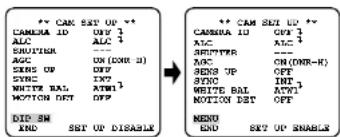

Verwendung des Menüs oder der fünf Schalter

Die DIP-Schalter SWI bis SWS können verwendet werden, um die Parameter der zugordnoton Funktionen anhand ihrer Positionen zu wählen, während diese fünf Funktionen in der Monüanzeige enthalten sind. Abrängig von der gewünschten Einstellung, wählen Sie DIP SW oder MENU in der zweiten Zelle von unten in dem Manü

BOWEGON Sie den Cursor an DIP SW und drücken Sie (S), um auf MENU zu ändern. Die Ängerung von MENU auf DIP SW kann auf die gleche Weise ausge

Hinweis: Wenn das Setup-Menü nach der Ängerung der Parameter in dem Menü geschlossen wird, worden die noch Wort in dem EFPROM (Electric Erasabe and Programmabe Read Only Memory) abgespeichen. Diese Werte verleiben bis zum Speichem neuer Werte gültig, auch wenn die Stromversorgung der Kamera ausgeschnaltet wird.

EINSTELLVERFAHREN

1. Einstellen der Kamera-Identifikation (CAMERA ID)

Mit der Kamora-ID kann der Kamora ein Name zugewiesen worden. Die Kamora-ID besteht aus bis zu 16 alphanumerschen Zeichen. Die Kamora-ID-Anzeige kann auf dem Monitorbloschirm ein- oder ausgeschaltet werden.

Verändern der Kamera-ID

1. Den Cursor auf CAMERA ID bewegen. Die werksseit ge Vorgabeeinstellung ist OFF.

2. Drücken Sio (S). Das CAMERA ID-Menü erscheint. Der Cursor auf dem Buchstaben "0" blinkt.

3. Den Cursor mit den Tasten ☐(L) / ☐(R) / ☐(U) / ☐(D) auf das zu ändernde Zeichen bewegen.
4. Nach der Wahl des Zeichens, die Taste ☐(S) drücken. Das Zachon wird im Editierbereich dargestellt. (Der Pfeil im Editierbereich bewegt sich dabei automatisch nach rochts.)
5. Obige Schritte wiederholen, bis alle Zeichen verancert worden sind.

Zeichon-Cursor 0323456789 ABCDEFGHIJKLMNOPQRSTUVWXYZ 11. 12. 13. 14. 15. 1-2/3AUGENA SPACE POST RET END RESET Editor Pfeil Zeichenbereich Beichl Editierbereich CAMERA ID Menu

Einfügen einer Leerstelle in die Kamera-ID

Den Cursor auf SPACE bewegen und ☐(S) drücken.

Ersetzen eines bestimmten Zeichens in der CAMERA ID

1. Don Cursor mit der Taste (D) in den Editierbereich bewegen

2. Den Pfeil mit der Taste (L) oder (R) auf das zu ändernde Zeichen bewegen.
   Dann den Cursor in den Zeichenbereich bewegen und ein neues Zeichen wählen.

3. Die Kamera-ID mit der Taste ☐(S) festlegen

Löschen aller Zeichen im Editierbereich

Dan Cursor auf RESET bewogen und ☐(S) drücken. Allo Zeichen im Editiorbereich verschwinden.

Bestimmen der Anzeigeposition der CAMERA ID

1. Den Cursor auf POSI bewegen und (S) drücken. Die rechts dargestollte Anzege erscheint, und CAMERA ID is hervorgehogen.
2. Die CAMERA ID an die gewünschte Position bewegen, indem die Taste 1 (L) / (R) / (U) / (D) gedrückt wird.
3. Drücken Sio (S), um die Position für CAMERA ID festzuzeigen. Der Modus kehr, an cas vorhergeherde CAMERA ID-Menü zurück.

Hinweise:

• Die Kamera-ID stoppt am Bildschirmrand.
• Die CAMERA ID wird schneller bewegt, wenn eine der Taslen ☐(L) / ☐(R) /
☐(U) / ☐(D) für eine Sekunde oder länger gedrückt gehalten wird.

2. Einstellen der Lichtregelung (ALC)

2-1. ALC-Modus mit SUPER-D2 ON

Super Dynamick2 Funktion (SUPER-D2)

Das wichtige Objekt einer Szene wird normalerweise in der Mitte des Mon torbloschirms angeordnet. Im SUPER-D2-Modus wird der Mitte das Bildschirms (wo das wichtige Objekt angeordnet ist) mehr fotometrisches Gewicht als den Kanten des Bildes (an welchen starkes Gegenlicht am wahrscheinlichsten angeordnet st) eingerdürmt. Die SUPER-D2 Funktion cliniciert Interferenzen durch starkes Gegenicht, wie z.B. einer Punktlouchte, das zu einem dunklen Kamerable führt.

1. Den Cursor auf ALC bewegen und ☐(S) drücken. Das ALC CONT-Menü erscheint.
2. Den Cursor auf SUPER-D2 bewegen und auf ON setzen.
3. Falls der Videausgangspegel eingestellt worden soll, den "I"-Cursor auf LEVEL bewegen. Auf den gewürsch ten Pegel einstellen, indem die Taste ☐(L) oder ☐(R) gadrückt wird.

EINSTELLVERFAHREN

2-2. ALC-Modus mit SUPER-D2 OFF

1. Den Cursor auf SUPER-D2 bewegen und auf OTT setzen. MASK SET erschoinen in dem Monü.

2. Den Cursor auf MASK SET bewegen und (S) drücken. Nun erscheint das Bild aufgeteilt in 48 Tallraster. Der Cursor blinkt in der linken oberen Ecke des Bildschirms.

3. Don Cursor in der Bleibordich gewegen, wo die Hintergrundbeleuchtung stark ist, und diesen durch Betätigen der Laste (S) maskieren. Die Maske wechselt auf Weiß. (Maske und Cursor blinken, wenn der Cursor auf einen bereits maskierten beiraster bewegt wird.)

4. Schritte 3 wiederholen, bis alle orordorlichen Borolone maskiert sind. Um eine Maske aufzuheben, den Cursor auf die Maske bewegen und (S).drücken.

5. Nachdem alle Berecho maskiert wurden, die Taste (S) ca. 2 Sekunden gedrückt halten. Das ALC CONT-Monü erschicht.

6. Falls der Video-Ausgangspegel (Bildkontrast) geändert werden soll, den "1"-Cursor an LEVEL verschiedene und den Pege einstellen.

Hinweis: Falls ON für SUPER-D2 gewählt ist, kann dir Schatton (schwarze Linck) an der Grenze zwischgen den hellen und dunken Szenen erscheinen. Die ist ein natürliches Phänomen und stellt keine Störung dar.

Blink

Wechselt auf weiß Blinkt

3. Einstellen der Verschlußzeit (SHUTTER)

Hinweis: Um die elektronische Verschlußzeit zu wählen, OFF für SUPER D2 in dem ALC CONT-Menü setzen.

Den Cursor auf SHUTTER bewegen und die elektronische Verschlußzeit wählen.

Durch Betätigen der Taste ☐(L) oder ☐(R) wechseln die Werte für SHUTIER (electronische Verschlußzeit) w e folgt:

Die werksseilige Vorgabee nstelung ist ---

4. Einstellung der Verstärkungsregelung (AGC ON (DNR-L, DNR-H)/OFF)

Sie können die Verstärkung (Helligkeitspegel des Bildes) auf automatisch Pegeleinstellung einstellen.

Den Cursor an den AGC-Parameter verschieben und die automatische Pege einstellung ON (DNR-H), ON (DNR-L) oder Festpege (OFF) wählen.

ON (DNR-L): Wählt non niedrigeron Rauschunterdrückungspogel.

ON (DNR-H): Wahl einen höheren Rauschurterdrückungspegel

OFF (Festpegel): Deakt viert d'e Verstärkungsregelungsfunktion.

Die worksscitige Vorgabconstellung ist ON (DNR-H).

Hinweise:

- Falls ON (DNR H) für den AGC Parameter gewählt ist, wird die Rauschunterdrückungs-funktion unter neorigen Lichtbeicungen automatisch aktiviert, um das Reuschen zu reduzieren. Falls das Blo ein bewegtes Objekt enthält, dann kann es zu einem Nachzienfekt kommen.

- DNR-L wird für ein Bild empfohlen, das ein bewegtes Objekt enthält, welches zu einem Nachzieneffekt führt. Dabei nimmt jedoch das Rauschen etwas zu.

- DNR-H und DNR-I erschoinen nicht für den AGC-Parameter in dem Einstelmenü der Systemsteuerung.

5. Elektronische Empfindlichkeitsbetonung (SENS UP)

Für SENS UP giot es zwei Modi.

AUTO: Falls Se zum Beispiel X10 AUTO wählen, dann wird die Empfindlichkeit automatisch auf max. X10 angehoben. Wenn AUTO gewählt wird, wird AGC automatisch auf ON gestellt.

FIX: Falls Sie z.B. x32 FIX gewählt haben, dann wird die Empfindlichkeit nur auf x32 angehoben.

Die werksseitige Vorgabee nstelung ist OFF.

Den Cursor auf SENS UP bewegen und den Parameter für die elektronische Empfindlichkeitsofetzung wählen.

Dia voringestalten Worte für SFNS UP (elektronische Emfindlichkeitsbetonung) worden wie geändert, wie es rechts dargestellt ist, wenn ☐(L) oder ☐(R) gedrückt wird.

Hinweise:

- Wenn ON für SUPER-D2 in dem ALC CONT-Merü gewählt ist, dann steht FIX für diesen Eintrag nicht zur Verfügung.

- Wonn AUTO für SENS UP und ON für SUPER-D2 gewählt worden, dann hat die SENS UP-Funktion Vorrang, so daß die SUPER-D2 Funktion nicht automatisch aktiviert wird.

- Während de SENS UP-Funktion gewählt ist, kann es zu Rauschen. Flecken oder einem weißlichen Phänomen im Bil kommen, wenn die Empfindlichkeit der Kamora erhöht wird. Dies stellt jedoch ein norma es Phänomen bar.

6. Einstellen der Synchronisation (SYNC)

Wählen Sie einen der drei Synchronisierungsquelenmod. Die Priorität ist wie folgt.

(1) Multiplexiertes Vertikal-Ansteuerungssignal (VD2) (höchste Priorität)

(2) Zeilonsynchronisation (LL)

(3) Interne Synchronisation (INT) (niedrigste Priorität)

6-1. Zeilensynchronisation (LL)

Der LL-Mocus weist ein Untermenü für die Einstellung der vertikaren Phase der Zeilensynchronisation auf. Falls der Aufstellungsort der Kamera geändert wird, muß die Einstellung der vortkalen Phase ernot überprüft worden, da sich die Netzphase verändern naben könnte.

1. Den Cursor auf SYNC bewegen und den Parameter auf LL setzen.

Hinweis: Diöse Monüoinstellungen sind nur dann wirksam, wenn die Kamera nicht mit dem multiplexierten Vortkal Ansteuerungssignal auf VD-Synchronisation eingestellt ist.

1. Nachdem sichergestellt wurde, daß der Cursor auf LL steht, die Tasle (S) drücken. Das Vertikaphaserabgleich-Menü erscheint auf dem Monitor.

2. Das Video-Ausgangssignal der einzustellonden Kamera und das Video-Ausgangsignal einer Bezugskamera an einen Zweistrahl-Oszillografen anschließen.

3. Den Oszillographen auf Vertikalfrequenz einstellen und die vertikale Synchronisationskomponente auf dem Bildschirm ochnen.

4. Den Cursor auf COARSE bewegen. Der Cursor wird hervorgehoben.

5. Mit den Tasten (L) und (R) die Vertikalphase oder Video-Ausgangssignato so erg wie möglich aneinander anpassen. (Die COARSE-Einstellung kann in Schritten von 16 Grad (22,5 Schritte) vorändert worden, indem ich Tasle (L) oder (R) gedrückt wird.)

Hinweis: Nach dem 1Schritt beginnt die Reihenfolge wieder von vorne.

1. Den Cursor auf FINE bewegen

2. Mit den Tasten (I) und (R) die Vortikalphase beider Video-Ausgangssignale so eng wie möglich aneinander anpassen. Der Parameter FINE kann mit den Tasten (L) und (R) um insgesamt 22.5 Grad verändert werden.

Hinweise:

• Der "I"-Cursor springt bei Erreichen des Endes in Richtung "+" zu '-' zurück. Dabei wird COARSE um einen Schritt erhöht und kann so kontinuierlich verändert worden. Bei Erreichen des Endes in Richtung ^** ist es umgokohrt.
• Der "l"-Cursor bewegt sich schneller, wenn die Taste (L) oder (R) ca. 1 Sekunde gedrückt genalten wird.
• COARSE und FINE können durch gleichzeitige Betätigung der Lasten (I) und (R) auf die Worksvorgaben rückgospetzt worden. COARSE und FINE werden werksseitig so eingestellt, daß Überschneidung mit der Netleihungsphase ausgeschlossen ist.
• Netzleitungsrauschen (Überschwingspitzen usw.) kann die Vertikalphase des Video-Ausgangssignal der Kamera stören.

7. Einstellen des Weißabgleichs (WHITE BAL)

Für den Weißabgleich stehen die folgenden zwei Modi zur Verfügung

Die Werkseinstellung ist ATW1.

7-1. ATW1 (Auto-Tracing-Weißabgleich 1)

Den Cursor auf WHITE BAL bewogen und den Parameter auf ATW1 setzen.

In diesem Modus wird der Weißagleich anhand einer sändigen Über wachung der Farbtemperaturwerte automatisch vorgenommen. ATW ist zuverlässig innerhalb eines Farbtemperaturbereichs von ca. 2 600 - 6 000K. Unter folgenden Umständen ist der AWC-Modus vorzuziehen:

1. Die Farbtemperatur liegt nicht innorhab 2 600 - 6 000K.
2. Die Szene besteht vorwiegend aus Objekten, die eine hohe Farbtemperatur (blaustichig) aufweisen, wie z.B. ein clauer Himmel oder ein Sonnenuntergang.
3. Die Szene ist schwach ausgeleuchtet. In solchen Fällen AWC-Modus wählen.

7-2. ATW2 (Auto-Tracing-Weißabgleich 2)

Auto-Tracing-Weißabgleich im Modus für Natriumlampen (ATW2)

Wenn ATW2 für Natriumlamten gewählt wird, wird der Weißabgleich automatisch ausgeführt (keine Operat on erforderlich).

Hinweis: ATW1 und ATW2 erscheinen nicht für WHITE BAL im Finsteilmenü dar Systemsteuerung.

7-3. Automatischer Weißabgleich (AWC)

In diesem Modus wird innerhalb eines Farbtemperaturbereichs von ca. 2 300 - 10 000K ein zuverlässiger Weißabgleich erzielt.

1. Den Cursor auf WHITE BAL bewegen und den Parameter auf AWC \$-> PUSH SW setzen.
2. Mit der Taste ☐(S) den automatischen Weißabgleich aktivieren. Blinken der Zeile PUSH SW weist darauf hin, daß der Weißabgleich stattfindet.
3. Wenn der Weißabgleich beenbel ist, kehrt PUSH SW auf die normale Anzeige zurück.
   Hinweis: Falls der Waßabglich nicht ausgeführt wurde, wird PUSH SW hervorgehoben.
4. Soll der Weißagglech manuel eingestellt werden, mit der Taste (R) AWC anwähn und (S) drücken. Das AWC Menü ersche int am Monitor bild schirm. (Wenn ATW1 oder ATW2 gewählt ist, wird druch das Drücken von (S) das ATW1- coor ATW2-Menü angezeigt.

Invertiert

7-4. Manuelle Feineinstellung von AWC (ATW1/ATW2)

Sie können die Waßabgleich-Posten manuell einstellen.

1. Um MASK SET einzustellen, gemäß Schritte 2 und 4 unter "ALC-Modus mit SUPER-D2 OFF" vorgehen.

2. Den Cursor auf R bewegen.

3. Mit den Tasten ☐(L) und ☐(R) den Rotanteil optimal einstellen.

4. Den Cursor auf B bewegen.

5. Mit den Tasten (L) und (R) den Blauanteil optimal einstellen.

Hinweis: Für die MASK SET-Einstellung muß der optimale Rot- und Brauanteil neu eingestellt werden.

8. Einstellen des Bewegungsdetektors (MOTION DET)

Der Bewegungsdetektor ertaßt Bewegung im Bild anhand von Schwankungen des Helligkeitspegels. Die Ansprechempfindlichkeit der Detektorschaltung kann über das Einstellmenü bestimmt werden.

Bei Anschluß der Kamera an ein intelligentos CCTV-System stellt die Kamera diesem ein mit dem Videosignal multiplexiertes Alarmsignal zur Verfügung.

1. Den Cursor auf MOTION DET bewegen und den Parameter auf ON setzen. Die werksseitige Vorgaceeinstellung ist OFF.

2. Press ☐(S). Das MOTION DETECT-Menü erscheint auf dem Monitor.

3. Den Cursor auf MASK SET bewogen und ·(S) drücken. Über MASK SET können 48 Mas_kendereiche angewählt werden. Um MASK SET einzustellen, gemäß Schritte 2 und 4 unter "ALC-Modus mit SUPER-D2 OFF" vorgehen.

4. Don Cursor auf ALARM bewogen und ein Parameter auf ON oder OFF setzen, um der Alarm in DISPLAY MODE zu akti vierten. Hinweis: Wenn das System-Sleuergerät WV-RM70, WV-CU550, WV-CU161 oder WV-CU360 in Verbneung mit diesem Modell verwonset wird, ist ALARM auf OFF zu setzen.

5. Der Cursor auf DISPLAY MODE bewegen und mit (S) den gegenwärtigen Einstellwert überprüften. Masken, in denen eine Heligkeitsänderung erfaßt wurde, beginnen zu clinken.

6. Mit der Taste ☐(S) wieder das MOTION DETECT-Menü aufrufen, um die Ansprechempfindlichkeit zu erhöhen.

7. Um die Ansprechschwolle optimal einzustellen, den "I"-Cursor auf LEVEL bewegen.

8. Die obigen Vorgänge wiederholen, bis eine zufriedenstellende Einstellung erreicht ist.

Hinweise:

- Unter folgenden Bödingungen Maskonbereiche einstellen oder die Ansprechempfindlichkeit anpassen, um Feh betrieb zu vermeiden:

- Bei Aufnahme eines Objektes unter flimmender Leuchstoffröhrenbeleuchtung.

- Wenn das Bild durch vom Wind bewegte Blätter oder Vorhänge beeinflußt wird.

- Wenn das Objekt durch eine ständig an- und ausgehende Lichtquelle beleuchtet ist.

- Vom Zeitpunkt der Erstattung des Objekts durch die Kamera bis zum Eirgang des Alarmsignals am Alarmöingang des Videorekordens vorgehor ca. 0,2 Sok. Da das Alarmsignal im Multiplex-Verfahren mit dem Videosignal übertragen wird, könnte es von anderen Videogeräten as Timecoce-Signal interpretiert werden. Falls die Kamera nicht als Teil eines intelligenten CCTV-Systems von Panasonic betrieben wird, sollte der OFF-Modus gewählt werden, um diesem Problem vorzubeugen.

- Die Kamera deaktiviert den Detektor für einige Minuten, nachdem Sie Stromversorgung der Kamora eingeschaltet oder die BW-Einstellung in dem Spezialmonü auf eine andere als die Einstellung OFF eingestellt wurde.

• Die Bewegungsdetektorfunktion ist nicht speziell für die Vermeidung von Diebstahl, Feuer usw. ausgelegt.

9. Spezial-Menu

Dieses Menü läßt Sie das Videsignal der Kamera gemäß Ihren Anforderungen einstellen.

Den Cursor in der untersten Zeile des CAM SET UP-Menüs auf END bewegen und gleichzeitig (L) und (R) für mindestens 2 Sekunden drücken (L) gedrückt halten und (R) drücken). Das SPECIAL-Menü erscheint auf dem Monitor.

9-1. Höhenverkehrung des Kamerabildes (UP SIDE DOWN)

1. Den Cursor auf UPSIDE DOWN bewegen

2. Den Parameter auf ON setzen, wenn das Bild höhenverkehrt dargestellt werden soll.

9-2. Einstellen des Chromapegels (CHROMA GAIN)

1. Den Cursor auf CHROMA GAIN bewegen.

2. Unter Beobachtung des Vektorskops oder Video-Farbmonitors den Chromapegel durch Verschieben des "I"-Cursors vorändern.

9-3. Blendenverstärkungseinstellung

1. Den Cursor auf AP SHARP bewegen.

2. Unter Boobachtung des Wollformmonitors oder des Video-Farbmonitors den "I" Cursor verschieben, um den Bendenverstärkungspegel einzustellen.

9-4. Einstellen des Schwarzwertimpulspegels (PEDESTAL)

1. Den Cursor auf PEDESTAL bewegen

2. Unter Beobachtung des Weilenformmonitors oder des Video-Farbmonitors den "I"-Cursor verschieden, um den Schwarzwertimpulspegel (Schwarzpegel) einzustellen.

9-5. Elektronisches Zoom (EL-ZOOM)

1. Den Cursor auf EL-ZOOM bewegen.

2. Unter Verwendung der Taste ☐(L) oder ☐(R), ON oder OFF wählen.

Die werksseitige Vorgabeeinstellung ist OF

ON: Das elektronische x2 Zoom steht mit dem ZOOM-Schalter auf dem Steuergerät zur Verfügung.

OFF: Die elektronische Zoomfunktion ist deaktiviert.

1. Während sich der Cursor auf EL-ZOOM befindet, □I(S) drücken. Das EL ZOOM Einsellmenü erscheint.

2. Den Cursor an PUSHV SET für ZOOM gewegen und ☐(S) drücken, um das ZOOM-Einstellmenü anzuzeigen.

3. (U) oder (D) drücken, um das Bild ein- oder auszuzoomen.

6. Den Cursor an PUSH SET für PAN/TILT

bewegen und ☐(S) drücken. Das PAN/TILT-Einstellmenü erscheint.

1. ☐(U) oder ☐(D), ☐(L) oder ☐(R) drücken, um das Blickfed zu ändern.

2. Um an das EL-ZOOM Einstellmenü zurückzukchron, □(S) drücken.

9-6. Schwarzweiß (BW)

Diese Funktion geslaltet ein automatisches Umschalten von Farb- auf Schwarzweiß-Bilder unter schlechten Beleuchtungsbedingungen wie zum Be spiel bei Nacht.

1. Den Cursor an BW bewogen

2. Unter Verwendung der Tas.e (L) oder (R), AUTO1, AUTO2, ON oder OFF wählen.

Die worksscitige Vorgabcoinstellung ist OFF.

AUTO1: Die Kamora wählt den Schwarzweißmocus oder den Farbmodus, wenn das Bild dunkel bzw. hel genug ist.

AUTO2: Durch die Verwencung von AUTO1 kann es zu Fehlbetrieb kommen, wenn eine Lichtquelle in der Nähe des Infrarotlichts bei Nacht vorwordet wird, sa die Beleuchtung beachlich ändert, wenn zwischen dem Farobild und dem Schwarzweißoid umgeschaltet wird. Dies kann verhindert werden, indem die Einstellung AUTO2 vorwonend wird, um den Tya der Lichtquelle faszustellen.

Hinweise:

- Da der Typ der Lichtquelle anhand der vom CCD-Bildaufnahmeelement empfangenen Informationen festgestellt wird, kann ein ständig bewegtes Objekt oder ein Objekt mit der gleichen Farbe wie der Hintergrund nicht richtig erkannt werden. Wenn der ALTO2 Modus gewählt wird, unbedingt eine Lichtquelle mit einer Wellenlänge von 800 nm oder mehr verwenden.

- Das Objekt kann unscharf erscheinen, wenn eine Lichtquelle in der Nähe von Infrarotlicht bei sichtbarem Licht verwendet wird.

ON: Schwarzweißmodus aktiviert.

OFF: Farbmodus aktiviert.

1. Unter Verwendung der Taste ☐(L) oder ☐(R), AUTO1 oder AUTO2 wählen.

2. Pross ☐(S). Das AUTO1- oder AUTO2-Menu erschein auf dem Monitor.

3. Den Cursor auf LEVET bewegen und den Belauchtungsgesal unter Verwendung der Taste ☐(L) oder ☐(R) wählen. Die Werkseinstellung ist HIGH.

LOW: Das Farbbild schaltet auf ein Schwarzweißeld um, wenn die Beleuchtung etwa 2 Lux beträgt.

HIGH: Das Farbbild schaltet auf ein Schwarzweißbild um, wenn die Beleuchtung etwa 5 Lux beträgt.

1. Den "I"-Cursor an DURATION TIME BEWEGEN; UM DIE Schaltzeit unter Verwendung von ☐(L) oder ☐(R) einzustellen.

Die folgenden Umschaltzeiten stehen zur Verfügung:

10 Sek--30 Sek--60 Sek--300 Sek

(S) (L)

9-7. BURST (BW)

1. Den Cursor auf BURST (BW) bewegen.

2. Unter-Verwendung der Taste (L) oder (R), ON oder OFF wählen.

ON: Das Farbsynchronsignal wird gemeinsam mit dem Schwarzweiß-Komponentensignal geliefert.

OFF: Das Farbsynchronsignal wird nicht ausgegeben.

Die Werkseinstellung ist ON.

Hinweise:

- Wir empfehlen normalerweise die Wahl von ON.

- Wenn die Kamera verwendet wird, um das System mit externen Synchronisierung zu synchronisieren, wählen Sie ON, um Fehbetrieb zu vormicidan.

Rücksetzen auf die Werksvorgaben (CAMERA RESET)

1. Den Cursor auf CAMERA RESET bewegen. PUSH SW wird hervorgehoben.

2. Die Tasten ☐(L) und ☐(R) gedrückt halten und dazu die Taste ☐(S) für mindestens 2 Sekunden betätigen. Damit wird die Kamera auf die Werkseinstellungen zurückgesetzt.

Rückstellen eines bestimmten Parameters

- Um den Parameter auf seine werksseitige Vorgabe zurückzustellen, verschieben Sie den Cursor an den zurückzustellenden Parameter und drücken Sie danach gleichzeitig die (I) - und (R) -Tasten.

TECHNISCHE DATEN

Aufnahmcolement: Zwischenzeilen-OCD mit 752 (H) x 582 (V)

[Non-Text]

Abtastbereich: 4,8 (H) x 3.6 (V) mm (entspricht dem Abtastbereich einer

1/3 Aufnahmerohrej

Ablastung: €25 Zeilen/50 Halb_bilder/25 Vollbilder

Synchronisation: Wählbar zwischen interner Synchronisation,

Zeilensynchronisation oder Multiplex-Vertikalantrieb

(VD2)

Video-Ausgang: Signalgemisch mit PAL 1,0 V[p-p], 75 Ω/BNC-

Steckverbinder

Horizontale Auflösung: 480 Zeilen (C/L), 570 Zeilen (B/W)

Signal-Rauschabstand: 50 dB (gleichwertig zu ausgeschalteter AGC,

eingeschalteter Gewichtung)

Dynamikbereich: 48 dB (typisch)

Mindestbelouchtungsstärke: 2,4 Lux (WIDE) (C/L)

0.3 Lux (WIDE) (Schwarzweiß) Wenn die optionale

Domabdeckung WV-CW1CE eingebaut ist.

C.8 Lux (WIDE) (Farbe)

0.1 Lux (WIDE)(Schwarzweiß)

Verstärkungsrege ung: ON (DNR-H), ON (DNR-L) oder OFF (SET UP MENU).

wählbar

Weißabgleich: ATW1, ATW2 oder AWC, wählbar (über SET UP Menü)

Blendenöffnung: Verstellbar (über SET UP-Menü)

Super Dynamic II: ON oder OFF (SET UP MENU), wählbar

Elektronische Vorschlußzeit: OFF, 1/120, 1/250, 1/500, 1/1000, 1/2.000, 1/4.000,

1/10 000 s. wahlbar

Objekt v

Brennweite: 3,8 mm - 8 mm

Maximales Blendenverhältnis:

Blickfeld

1:1,4 (Weitwinkel), 1:1,8 (Tele)

Horizontal: 35,6° - 73,6°

Vertical: 26,6° - 53,4

Fokussierbereich

1.2m - ∞

Umgebungstemperatur:

-10°C - +50°C

Luftfeuchtigkeit

Weniger als 90 %

Stromversorgung und

Leistungsaufnahme:

24 V Wechselstrom, 50 Hz, 4,6 W

Abmessungen

Gewichte und Abmessungen verstehen sich als Näherungswerte.

Änderungen der technischen Daten jederzeit vorbehalten.

STANDARDZUBEHÖR

Schraubendrehereinsatz für gesicherte Schrauben .... 1 Stück

SONDERZUBEHÖR

Klarsicht-Domabdeckung WV-CW1CE

Kamera-Einbauhalterung WV-Q112E
