BEDIENUNGSANLEITUNG GP-KR001 PANASONIC

Sicherheitsmaßeregeln

Die folgenden Instruktionen für Ihre Sicherheit und die der Kamera einhalten.

Um Feuer- und Stromschlaggefahr zu vermeiden:

• Niemals ein anderes Netzgerät als das mitgelieferte Modell A20620G verwenden.
  • Die Kamera niemals Regen oder Feuchtigkeit aussetzen.
• Die Kamera nicht in der Nähe einer Badewanne, eines Waschbeckens oder einer anderen Wasserquelle aufstellen.

Bitte folgendes eintragen

Die Seriennummer dieser Kamera ist an deren Unterseite angegeben. Sie sollten die Seriennummer an der dafür vorgesehenen Stelle eintragen und dieses Büchlein als Kaufsunterlage aufbewahren, um bei Diebstahl die Identifikation zu erleichtern.

Modell-No GP-KR001 Serien-No

Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgenden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtlinite 89/336/EEC.

Farbvideokamera

Was ist eingeschlossen

Wichtiger Hinweis:

Ihr Personal Computer muß mit einem Video-Eingangsport für BAS-Signal ausgestattet sein, um diese Kamera verwenden zu können. Sie können auch das Mikrofon der Kamera an den Mikrofon-Eingang der Sound-Karte Ihres Computers anschließen.

• Besten Dank für den Kauf der Farbvideokamera von Panasonic. Bei dem Modell Panasonic GP-KR001 handelt es sich um eine bedienungsfreundliche Analog-Video-Kamera, mit der sowohl Bewegtbilder als auch Standbilder auf Ihrem PC eingefangen werden können. Die Kamera gibt Bilder mit einer Rate von 25 BPS (Bilder pro Sekunde) in einem Standard-PAL BAS-Format aus.
• Die Kamera weist auch ein eingebautes Mikrofon für die Tonsignale auf. Dieses Mikrofon kann an den Eingang der Sound-Karte des Computers angeschlossen werden, um die Tonsignale einzufangen.
• Durch den Anschluß der Kamera an einen Personal Computer können Sie die Bild- und Tonsignale für die Verwendung in Video-Konferenzen oder die Bearbeitung von Dokumenten übertragen.
• Die kompakte Größe der Farbvideokamera macht diese ideal für die Desktop-Verwendung von einer großen Anzahl von Computer-Applikationen. Schließen Sie diese Kamera an Ihren PC an und senden Sie Video-E-Mail, kreieren Sie erregende Präsentationen durch Hinzufügen einer Live-Demonstration oder nehmen Sie Standbilder direkt von Ihrem Schreibtisch auf.

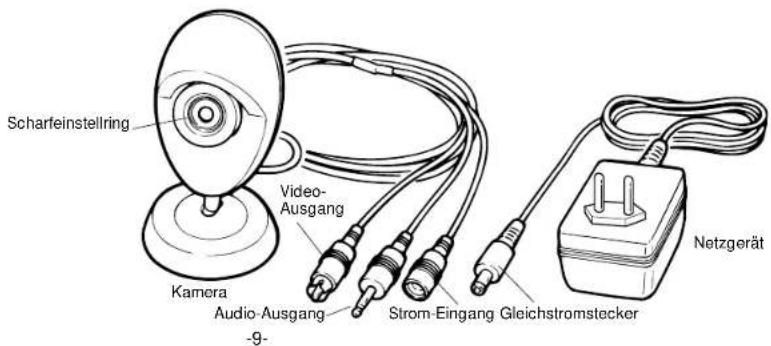

• Achten Sie darauf, daß alle unten abgebildeten Komponenten mitgeliefert wurden.

Scharfeinstellring Video- Ausgang Kamera Audio-Ausgang -9- Strom-Eingang Gleichstromstecker Netzgerät

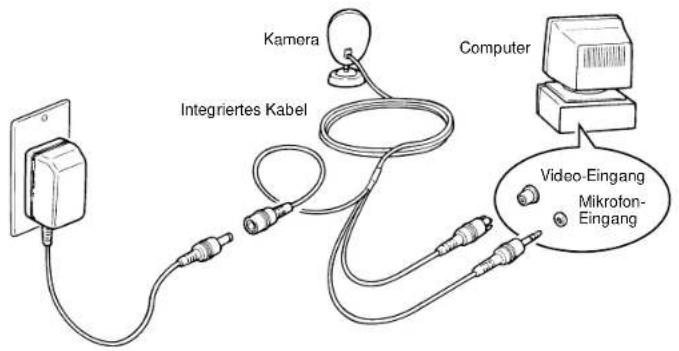

Anschließen der Kamera

Das an der Kamera angebrachte integrierte Kabel weist drei Stecker auf. Ein Stecker dient für die Stromversorgung, einer für den Video-Ausgang und einer für den Audio-Ausgang. Für den Anschluß an Ihr System befolgen Sie bitte die folgenden Instruktionen.

1. Den Computer ausschalten. (Wir empfehlen Ihnen, auch den Netzstecker für diesen Vorgang zu ziehen.)
2. Den Video-Ausgang der Kamera an den Video-Eingang (BAS-Signal) der Video-Capture-Karte bzw. das Video-Capture-Gerät Ihres Computers anschließen.
3. Den Mikrofon-Ausgangsstecker an den Mikrofon-Eingang der Sound-Karte Ihres Computers anschließen.
4. Den Gleichstromstecker des Netzgerätes an die Strom-Eingangsbuchse des integrierten Kabels anschließen.
5. Das Netzgerät an eine Netzdose anschließen.

Kamera Integriertes Kabel Computer Video-Eingang Mikrofton- Eingang

Positionieren der Kamera

Hinweis:

- Um die Kamera vor möglichen Beschädigungen zu schützen, diese mit doppelseitigem Klebeband (nicht enthalten) an der gewählten Position anbringen.

1. Die Farbvideokamera kann auf dem Computer-Monitor oder auf dem Schreibtisch angeordnet werden.

Auf dem Monitor

Auf dem Schreibtisch

1. Die Farbvideokamera ist auf einem bequemen Neigungs- und Schwenksockel montiert. Sie können die Kamera um ±360 Grad schwenken und um ±30 Grad neigen, um sie für Video-Aufnahmen auszurichten.

Hinweis:

- Beleuchtungsrichtlinien 40 Lux .... Unterirdischer Parkplatz 100 Lux .... Empfangsraum ..... eines Hotels 500 Lux .... Konferenzsaal 1.000 Lux .... Schreibtisch im Büro 5.000 Lux .... Bewölkter Tag im Freien 10.000 Lux ... An einem schönen Tag im Schatten im Freien

-30° C° +30° Nach unten Nach oben

1. Die Farbvideokamera ist mit einer Belichtungsautomatik ausgestattet, die bei Lichtpegeln zwischen 40 Lux und 10.000 Lux die automatische Einstellung der Belichtung vornimmt. Optimales Leistungsvermögen wird bei Lichtpegeln zwischen 500 und 1.000 Lux sichergestellt. Bei schlechten Beleuchtungsbedingungen kann die Farbqualität leiden. Gegebenenfalls zusätzliche Leuchten aufstellen, um die Bildqualität zu verbessern.

Bedienung der Kamera

Bevor Sie die Kamera bedienen, müssen Sie Ihren Computer für das Einfangen oder die Vorschau von Bildern auf dem Computer-Monitor vorbereiten.

1. Die Kamera auf das Objekt richten.
2. Die Position und die Größe des Objekts einstellen.

Das Vorschaufenster an dem Monitor beobachten und die Kamera langsam nach oben und unten bzw. nach links und rechts drehen, so daß der gewünschte Abschnitt des Objektes in der Mitte des Monitor-Bildschirms liegt.

1. Die Scharfeinstellung vornehmen.

Den Vorschau-Monitor beobachten und den Scharfeinstellring an der Kamera drehen, um ein scharfes Bild zu erhalten. Die Mindestentfernung betägt 100 mm.

Bild mit normaler Beleuchtung

Hinweis:

• Die Kamera nicht direkt auf Lichtquellen wie Lampen, helle Fenster usw. richten. Vor Lichtquellen befindliche Objekte erscheinen dunkel, wie es in der Abbildung mit Gegenlicht dargestellt ist.

Bild mit Gegenlicht

Störungsbeseitigung

Falls aus irgendeinem Grund keine Bilder auf Ihrem Computer-Monitor erscheinen, die Einstellungen an Ihrem Video-Capture-Gerät kontrollieren. Falls diese Einstellungen richtig erscheinen und Sie ein Versagen der Farbvideokamera vermuten, dann können Sie die Kamera an Ihrem Fernsehgerät oder Videorecorder (ausgerüstet mit Video-Eingang) prüfen. Einfach die Kamera an den Video-Eingang anschließen und diesen Eingang an dem Videorecorder oder Fernsehmonitor wählen. Sie sollten nun das Bild von der Kamera sehen. Falls beide Vorgänge versagen, wenden Sie sich bitte an Ihren Fachhändler, bei dem Sie die Kamera gekauft haben.

Technische Daten

Objektiv Brennweite: 4,6 mm

Lichtstärke: F = 2,8

Entfernung: Manuell 100 mm bus unendlich

Blickwinkel: Horizontal: 45 Grad

Vertikal: 34 Grad

Aufnahmesystem Bildsensor: 1/4-Zoll CCD

Pixel (ca.): Effektiv: 300.000 (512 H x 582 V)

Gesamt: 320.000 (542 H x 586 V)

Empfindlichkeit Empfohlene Beleuchtung: 40 lx bis 10.000 lx

Video-Ausgangssignal Standard: PAL

Impedanz: 75 Ω

Pegel: 1,0 V[p-p]

Signal-Rauschspannungsabstand: 40 dB (gleichwertig zu AGC OFF)

Horizontale Auflösung: 330 Fernsehzeilen (Bildmitte)

Weißbalance: Automatisch

Mikrofon Impedanz: Niedrige Impedanz

Richtungsempfindlichkeit: Kugelcharakteristik

Betriebsspannung: GS 2 V typisch, GS 10 V maximum

Stromversorgung: Spannung: GS 6 V

Stromstärke: 0,16 A

Kabel & Stecker GS-Eingang: 4,4 mm Durchmesser

Video-Ausgangsstecker: Cinch-Stecker

Mikrofon-Ausgangsstecker: 3,6 mm Mini-Stecker

Kabelbaumlänge: Ca. 1,8 m

Allgemeines Zul. Umgebungstemperatur: 5°C bis 35°C

Zul. Luftfeuchtigkeit: 40% bis 90%

Gewicht: 60 g

Größe: 84 (H) x 50 (B) x 51 (T) mm

Schwenkwinkel: ±360 Grad

Neigungswinkel: ±30 Grad

Netzgerät Eingangsspannung: WS 230 V

Ausgangsspannung: GS 6 V

Leistungsaufnahme: 5 W (typisch)

Nur das Netzgerät A20620G verwenden.
