Produkttyp	Videorekorder
Marke	Panasonic
Modell	NV-HS900B
Abmessungen (B x H x T)	430 x 107 x 329,5 mm
Gewicht	5,1 kg
Stromversorgung	220-240 V AC, 50/60 Hz
Leistungsaufnahme	27 W
Videosystem	PAL (CCIR, 625 Zeilen, 50 Halbbilder)
Aufnahmeformat	VHS / S-VHS
Bandgeschwindigkeiten	SP (23,39 mm/s), LP (11,7 mm/s)
Maximale Aufnahmezeit	240 min (SP) mit E-240, 480 min (LP) mit E-240
Videoauflösung	Farbe >240 Linien (VHS/SP), >400 Linien (S-VHS/S-Video)
Audio	Hi-Fi-Stereo, 2 Kanäle, Frequenzgang 20 Hz - 20 kHz, Dynamik >90 dB
Anschlüsse	AV1 (SCART), AV2 (SCART), AV3 (Cinch Video/S-Video/Audio), S-Video Ein/Aus, RF Ein/Aus, Kopfhörer (3,5 mm), Mikrofon (Klinke)
Besondere Funktionen	Auto Setup, Video Plus+ (PlusCode), Crystal View Control (CVC), Indexsuche, One-Touch-Edit, NTSC-Wiedergabe
Timeraufnahme	Bis zu 8 Programme, monatlich voraus, mit PDC-Unterstützung
Fernbedienung	Infrarot, mit TV-Steuerung
Reinigung	Automatische Kopfreinigung (Auto Head Cleaning)
Sicherheit	Keine Abdeckung entfernen, vor Feuchtigkeit schützen, Belüftung nicht blockieren
Reparierbarkeit	Keine vom Benutzer wartbaren Teile; Wartung nur durch qualifiziertes Personal
Lieferumfang	RF-Koaxialkabel, Fernbedienung, 2 Batterien (R6), Netzkabel, Audiokabel, Editierkabel, S-Video-Kabel

Häufig gestellte Fragen - NV-HS900B PANASONIC

Wie stelle ich die Timeraufnahme ein?

Drücken Sie MENU, wählen Sie Timer recording und dann einen freien Platz. Stellen Sie Programm, Datum, Start- und Endzeit sowie Bandgeschwindigkeit (SP/LP) ein. Bestätigen Sie mit STORE und aktivieren Sie die Timeraufnahme durch Drücken von TIMER REC.

Wie verwende ich das Video Plus+ System?

Drücken Sie VIDEO PLUS+ auf der Fernbedienung. Geben Sie den PlusCode aus der TV-Zeitschrift ein (z. B. 920216) und drücken Sie STORE. Überprüfen Sie die Einstellungen und drücken Sie erneut STORE, um die Aufnahme zu programmieren.

Was tun, wenn das Bild rauscht oder farblos ist?

Überprüfen Sie die Tracking-Einstellung mit den Tasten TRACKING/V-LOCK auf der Fernbedienung. Stellen Sie sicher, dass der Fernseher korrekt auf den Videorekorder abgestimmt ist. Bei anhaltenden Problemen können die Videoköpfe verschmutzt sein – wenden Sie sich an den Kundendienst.

Kann ich NTSC-Kassetten abspielen?

Ja, der NV-HS900B kann NTSC-Kassetten über einen PAL-Fernseher wiedergeben. Das Bild kann jedoch schwarz-weiß erscheinen oder vertikal rollen. Verwenden Sie ggf. den V-HOLD-Regler des Fernsehers.

Wie schließe ich den Videorekorder an einen Satellitenreceiver an?

Verbinden Sie den Satellitenreceiver über ein 21-poliges Scart-Kabel mit dem AV2-Anschluss des Videorekorders. Alternativ können Sie das HF-Kabel verwenden – stellen Sie dabei sicher, dass der HF-Ausgangskanal des Receivers nicht auf Kanal 36 liegt.

Was bedeutet die Anzeige H01 im Display?

Die Anzeige H01 weist auf eine Störung im Gerät hin. Trennen Sie das Gerät vom Stromnetz, warten Sie eine Minute und schließen Sie es wieder an. Bleibt die Anzeige bestehen, wenden Sie sich an den Kundendienst.

Wie kann ich die Lautstärke des Fernsehers mit der Fernbedienung steuern?

Halten Sie die Taste TV SELECT gedrückt und drücken Sie gleichzeitig die Taste, die Ihrem TV-Hersteller entspricht (siehe Tabelle in der Bedienungsanleitung). Bei Erfolg schaltet sich der Fernseher aus. Anschließend können Sie die Lautstärke mit VOLUME regeln.

Kann ich eine Kassette ohne Aufnahmesperre verwenden?

Nein, Kassetten mit abgebrochener Löschschutzlasche können nicht bespielt werden. Decken Sie die Öffnung mit Klebeband ab, wenn Sie die Kassette dennoch bespielen möchten.

Wie führe ich eine manuelle Sendersuche durch?

Drücken Sie MENU, wählen Sie Settings > Tuning > Manual. Wählen Sie die gewünschte Programmposition und suchen Sie mit den Tasten ▲/▼ oder geben Sie die Kanalfrequenz direkt ein. Speichern Sie mit STORE.

Was ist die Crystal View Control Funktion?

Crystal View Control (CVC) ist eine intelligente Technologie, die die Beziehung zwischen Videoköpfen und Schaltung optimiert, um eine konstant hohe Bildqualität zu erzielen. Normalerweise sollte der Schalter auf ON stehen.

BEDIENUNGSANLEITUNG NV-HS900B PANASONIC

Panasonic

Videorecorder

NV-HS900B

Bedienungsanleitung

VIDEO must

SVHS

VHS PAL

SUPER DRIVE

MILKENTLEMENT CONTROL

15611

Bevor Sie dieses Produkt anschließen, bedienen oder einstellen, lesen Sie bitte diese Anleitung vollständig.

Sehr geehrter Kunde

Wir möchten diese Gelegenheit nutzen, um Ihnen für den Kauf dieses Panasonic Videorecorders zu danken.

Wir empfehlen Ihnen insbesondere, die Bedienungsanleitung sorgfältig zu studieren, bevor Sie das Gerät in Betrieb nehmen, und die aufgeführten Sicherheitshinweise zu beachten.

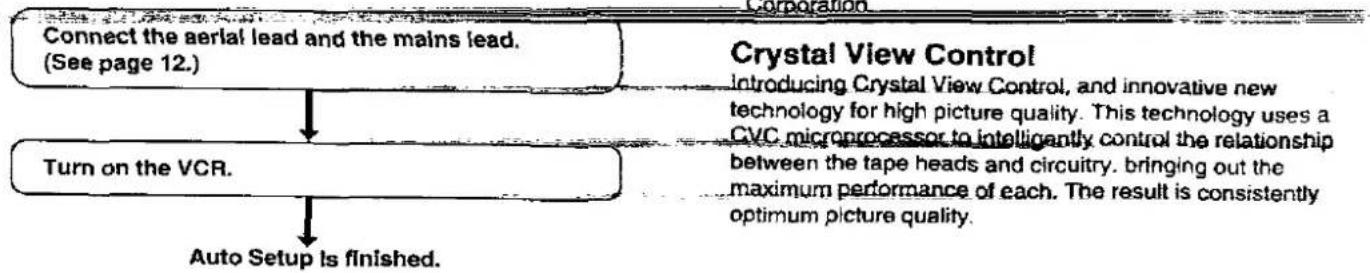

Auto Setup

Video Plus+ Programmier-System

Programmieren ist jetzt einfacher denn je: Geben Sie einfach den PlusCode ein, der in der Programmvorschau-Spalte von Zeitungen und Zeitschriften abgedruckt ist.

- Video Plus+ und PlusCode sind Warenzeichen der Gemstar Development Corp. Das Video Plus+ System wird unter Lizenz der Gemstar Development Corporation hergestellt.

WICHTIG

Wir weisen darauf hin, dass die Aufnahme von vorbespielten Kassetten oder Discs oder anderem veröffentlichten oder ausgestrahlten Material Urheberrechte verletzen kann.

WARNUNG

UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN, DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN.

FÜR IHRE SICHERHEIT

■ ÄUSSERE ABDECKUNG NICHT ENTFERNEN.

Um einen elektrischen Schlag zu vermeiden, die Abdeckung nicht entfernen. Keine vom Benutzer zu wartenden Teile im Inneren. Wartung nur durch qualifiziertes Fachpersonal.

Inhalt

Vorsichtshinweis zum Netzkabel 4

Auspacken 5

Infrarot-Fernbedienung 6

Bedienelemente und Anschlussbuchsen 8

Einrichtung

Anschlüsse 12

Abstimmen des Fernsehers auf den Videorecorder 15

Automatische Einrichtung 16

Grundlegende Bedienung

Wiedergabe 18

Manuelle Aufnahme 20

Erweiterte Funktionen

Timer-Aufnahme 24

- Verwendung der Bildschirmanzeige 24

●Programmierung des Video Plus+ PlusCode 26

Schnitt 27

- Zusammenbau-Schnitt 27

- Insert-Schnitt 28

•Audio-Nachvertonung 29

One-Touch-Editing 30

Weitere Funktionen 31

Verschiedene Einstellungen

Aufnehmen von Fernsehsendungen mit Ihrem Videorecorder 34

Einstellungen über das Bildschirmmenü 37

Einstellen der Uhr Ihres Videorecorders 40

Einstellen der Fernbedienung für die Bedienung Ihres Fernsehers 41

Hilfreiche Hinweise

Bevor Sie den Kundendienst rufen 44

Sicherheitshinweise 47

Technische Daten hintere Umschlagseite

Zu Ihrer Sicherheit lesen Sie bitte den folgenden Text sorgfältig durch.

Dieses Gerät ist aus Sicherheits- und Bequemlichkeitsgründen mit einem formgepressten dreipoligen Netzstecker ausgestattet.

In diesem Stecker ist eine 5-Ampere-Sicherung eingebaut.

Sollte die Sicherung ersetzt werden müssen, stellen Sie bitte sicher, dass die Ersatzsicherung eine Nennstromstärke von 5 Ampere hat und von ASTA oder BSI gemäß BS 1362 zugelassen ist.

Prüfen Sie auf dem Sicherungskörper das ASTA-Zeichen 📂 oder das BSI-Zeichen 🌐.

Wenn der Stecker eine abnehmbare Sicherungsabdeckung enthält, müssen Sie sicherstellen, dass diese beim Austausch der Sicherung wieder angebracht wird. Wenn Sie die Sicherungsabdeckung verlieren, darf der Stecker nicht verwendet werden, bis eine Ersatzabdeckung beschafft wurde.

Eine Ersatz-Sicherungsabdeckung erhalten Sie bei Ihrem örtlichen Panasonic-Händler.

FALLS DER MONTIERTE FORMGESTECKTE STECKER NICHT ZUR STECKDOSE IN IHREM HAUS PASST, SOLLTEN SIE DIE SICHERUNG ENTFERNEN UND DEN STECKER ABSCHNEIDEN UND SICHER ENTSORGEN. ES BESTEHT GEFAHR EINES SCHWEREN ELEKTRISCHEN SCHLAGS, WENN DER ABGESCHNITTENE STECKER IN EINE 13-AMPERE-STECKDOSE EINGEFÜHRT WIRD.

Wenn ein neuer Stecker angebracht werden soll, beachten Sie bitte den unten gezeigten Verdrahtungscode.

Wenn Sie Zweifel haben, wenden Sie sich bitte an einen qualifizierten Elektriker.

WICHTIG

Die Adern in dieser Netzzuleitung sind gemäß dem folgenden Code gefärbt:

Blau: Neutralleiter

Braun: Außenleiter

Da die Farben der Adern in der Netzzuleitung dieses Geräts möglicherweise nicht mit den farbigen Markierungen der Klemmen in Ihrem Stecker übereinstimmen, gehen Sie wie folgt vor:

Die BLAU gefärbte Ader muss an die Klemme im Stecker angeschlossen werden, die mit dem Buchstaben N oder der Farbe SCHWARZ markiert ist.

Die BRAUN gefärbte Ader muss an die Klemme im Stecker angeschlossen werden, die mit dem Buchstaben L oder der Farbe ROT markiert ist.

Unter keinen Umständen darf eine dieser Adern an die Erdungsklemme des dreipoligen Steckers angeschlossen werden, die mit dem Buchstaben E oder dem Erdungssymbol 1/2 markiert ist.

So ersetzen Sie die Sicherung

- Es gibt zwei Arten der Netzkabel-Baugruppe: Ⓐ und Ⓢ, wie unten gezeigt.

1 Öffnen Sie das Sicherungsfach mit einem Schraubendreher. 2 Ersetzen Sie die Sicherung und die Sicherungsabdeckung.

Prüfen und identifizieren Sie das mitgelieferte Zubehör und richten Sie dann diesen Videorecorder nach dem Lesen von "Einrichtung" ein.

RF-Koaxialkabel zum Anschluss zwischen diesem Videorecorder und einem Fernseher (1 Stk.) VJA0963 oder VJA0728-A

Netzkabel (1 Stk.) VJA0733

S-Video-Kabel (1 Stk.) VJA0748 oder VJA0658

Audiokabel (1 Stk.) VJA0231

Bearbeitungskabel (1 Stk.) VJA0787

Batterien für die Fernbedienung (2 Stk.) UM3 oder R6-Typ

Fernbedienung (1 Stk.) VEQ1694

Infrarot-Fernbedienung

1 POWER (TV)

Zum Umschalten des Fernsehers vom Ein- in den Bereitschaftsmodus oder umgekehrt. Im Bereitschaftsmodus ist der Fernseher weiterhin an das Stromnetz angeschlossen.

- Bei einigen TV-Modellen kann es sein, dass mit dieser Taste nur der Bereitschaftsmodus des Fernsehers aktiviert werden kann. In diesem Fall verwenden Sie TV/AV oder ∨ ∧ (TV), um den Fernseher einzuschalten.

2 TV/AV

Zum Auswählen des TV-Eingangs.

3 POWER (VCR)

Zum Umschalten des Videorecorders zwischen Betriebs- und Bereitschaftsmodus. Im Bereitschaftsmodus ist der Videorecorder weiterhin an das Stromnetz angeschlossen.

4 OSD

Für die Bildschirmanzeigefunktion.

5 REW (RÜCKSPULEN)

Im Stoppmodus: Zum Zurückspulen des Bandes.

Im Wiedergabemodus: Zum Rückwärtssuchen.

Im Rückspulmodus: Für hochgeschwindigkeitsbild.

„◀<“ leuchtet.

6 PLAY (WIEDERGABE)

Zum Starten der Wiedergabe. „▷“ leuchtet.

7 PAUSE/STILL (PAUSE/STANDBILD)

Während der Wiedergabe: Standbild.

Während der Aufnahme: Zum Unterbrechen der Aufnahme.

8 REC

Zum Starten einer Aufnahme.

- Beide Tasten gleichzeitig drücken.

9 ∨ ∧ (VCR)

Zur Auswahl der gewünschten Programmposition (TV-Sender) des Videorecorders.

10 TRACKING/V-LOCK

Zum Einstellen der Spurführung und der vertikalen Synchronisation. (Siehe Seite 19.)

11 SLOW

Für die Zeitlupen-Wiedergabefunktion. "C> leuchtet.

12 FF (SCHNELLVORLAUF)

Im Stoppmodus: Zum schnellen Vorspulen des Bandes. Im Wiedergabemodus: Zum Vorwärtssuchen. Im Schnellvorlaufmodus: Für ein Bild mit hoher Geschwindigkeit.

"▷▷" leuchtet.

13 STOP

Zum Stoppen jeder Wiedergabe oder Aufnahme.

14 INDEX

Für die Indexsuchfunktion.

15 ∨ ∧ (TV)

Zum Auswählen der gewünschten Programmposition (TV-Sender) des Fernsehers.

16 LAUTSTÄRKE

Zum Einstellen der Lautstärke des Fernsehers.

17 Infrarot-Sender

18 ∨ ∧

Zum Programmieren einer Timeraufnahme.

19 DATUM

Zum Programmieren einer Timeraufnahme.

20 ANZEIGE

Zum Ändern der Anzeige auf dem VCR-Display.

Uhr→Zähler→Restliche Bandzeit-

21 RESET

Zum Zurücksetzen des Bandzählers (verstrichene Zeit) auf "0:00.00".

- Der Bandzähler wird beim Einlegen einer Videokassette automatisch auf "0:00.00" zurückgesetzt.

22 PRÜFEN

Zum Überprüfen von Timer-Programmen.

23 NULLSTOPP

Für die Nullstopp-Funktion.

24 ABBRECHEN

Zum Abbrechen der Einstellungen für eine Timer-Aufnahme.

25 EINGANGSWAHL

Zur Auswahl der externen Aufnahmequelle A1, A2 oder A3.

26 AUFNAHME SP/LP

Zur Auswahl der gewünschten Bandgeschwindigkeit für die Aufnahme. SP bietet die beste Bildqualität. LP bietet die längste Aufnahmezeit.

27 TV-WAHL

Zum Einstellen der Fernbedienung für die Bedienung des Fernsehers.

28 BEENDEN

Zum Ausblenden der Bildschirmanzeige auf dem Fernsehbildschirm.

29 SPEICHER

Zur Auswahl von Einstellungen im Bildschirmmenü.

Zur Auswahl von Einstellungen im Bildschirmmenü.

31 MENÜ

Zum Einblenden des Hauptmenüs auf dem TV-Bildschirm.

32 Programmwahltasten

- Zur Auswahl der Programmplätze (1–99).

- Zur Eingabe eines PlusCode.

33 VIDEO PLUS+

Für die Video-Plus+-Programmierung.

34 TIMER REC

Zum Ein- und Ausschalten der Timeraufnahmefunktion. ☐ leuchtet oder leuchtet nicht.

Wenn die Timeraufnahmefunktion aktiviert ist, ist der normale Videorecorderbetrieb nicht möglich, solange diese Taste nicht auf Aus steht.

35 AUDIO AUSGANG

Zur Auswahl des gewünschten Tonmodus. Bei jedem Drücken dieser Taste ändert sich der Audioausgabemodus wie folgt.

Die Anzeigen Links (L) und Rechts (R) zeigen an, welcher Tonmodus auf folgende Weise ausgewählt ist.

Stereo: Sowohl die L- als auch die R-Anzeige erscheinen.

Links: Die L-Anzeige erscheint.

Rechts: Die R-Anzeige erscheint.

Normal: Weder die L- noch die R-Anzeige erscheinen.

36 AUS

Zum Programmieren einer Timeraufnahme.

37 EIN

Zum Programmieren einer Timeraufnahme.

So wählen Sie den Fernbedienungsmodus

Diese Fernbedienung hat zwei Fernbedienungsmodi: VCR1 und VCR2.

Ⓐ Fernbedienungsmodus VCR1:

Drücken Sie ▲, während Sie TV SELECT gedrückt halten.

Stellen Sie dies sowohl am Videorecorder als auch an der Fernbedienung für den normalen Gebrauch mit einem Videorecorder ein.

⑧ Fernbedienungsmodus VCR2:

Drücken Sie ▼, während Sie TV SELECT gedrückt halten.

In diese Position stellen, wenn zwei Panasonic Videorecorder verwendet werden.

© Wenn der Videorecorder-Modus nicht bekannt ist: Richten Sie die Fernbedienung auf den Videorecorder und fahren Sie mit Schritt ① oder ⑧ fort. Wenn der eingestellte Modus mit dem Videorecorder-Modus übereinstimmt, schaltet sich die Stromversorgung des Videorecorders ein.

Siehe auch Seite 39.

Stromversorgung für die Fernbedienung

Die Fernbedienung wird mit 2 Batterien der Größe "AA", "UM3" oder "R6" betrieben. Die Lebensdauer der Batterien beträgt etwa ein Jahr, abhängig von der Häufigkeit der Nutzung.

Hinweise zum Batteriewechsel

• Legen Sie die neuen Batterien mit korrekter Polarität (⊕ und ⊖) ein.
• Setzen Sie die Batterien keiner Hitze aus, da sonst ein interner Kurzschluss auftreten kann.
• Wenn Sie die Fernbedienung längere Zeit nicht verwenden möchten, entfernen Sie die Batterien und lagern Sie sie an einem kühlen und trockenen Ort.
• Entfernen Sie verbrauchte Batterien sofort und entsorgen Sie sie ordnungsgemäß.
• Verwenden Sie nicht eine alte und eine neue Batterie zusammen, und verwenden Sie niemals eine Alkalibatterie mit einer Manganbatterie.

Einlegen der Batterien

Bedienelemente und Anschlussbuchsen

Hier wird die Funktion jeder Taste, jedes Schalters und jeder Anschlussbuchse ausführlich erläutert.

1 POWER ⏻/I

Drücken Sie diese Taste, um das Gerät vom Ein- in den Bereitschaftsmodus oder umgekehrt zu schalten. Im Bereitschaftsmodus bleibt das Gerät weiterhin mit dem Stromnetz verbunden.

② EJECT

Zum Auswerfen einer Videokassette.

③ HI-FI REC LEVEL

Zum Einstellen des Aufnahmepegels, sodass er auf dem Aufnahmepegelindikator bei +4 dB ausschlägt.

4 PICTURE

Zum Schärfen (SHARP) oder Weichzeichnen (SOFT) des Bildes.

⑤ PHONES LEVEL

Zum Einstellen der Lautstärke angeschlossener Stereo-Kopfhörer.

6 S-VHS

Wählen Sie mit diesem Schalter beim Aufnehmen auf eine S-VHS-Kassette das gewünschte Aufnahmeformat.

ON: Die Aufnahme erfolgt im S-VHS-Format.

●Die S-VHS-Anzeige leuchtet auf.

OFF: Die Aufnahme erfolgt im VHS-Format.

- Die S-VHS-Anzeige leuchtet nicht auf. (Es ist möglich, eine Aufnahme auf einem S-VHS-Kassettenband im VHS-Format zu machen, z. B. um das Band auf einem anderen VHS-Videorekorder abzuspielen.)

• Bei Verwendung von VHS-Kassetten erfolgt die Aufnahme unabhängig von der Stellung dieses Schalters im VHS-Format.
• Stellen Sie diesen Schalter auf "OFF", um ein im VHS-Format aufgenommenes S-VHS-Kassettenband abzuspielen.
• Wenn ein Band, das im S-VHS-Format aufgenommen wurde, auf einem herkömmlichen VHS-Videorekorder abgespielt wird, ist kein Wiedergabebild möglich.

7 S-VHS-Anzeige

Leuchtet auf, wenn der S-VHS-Schalter auf ON gestellt ist.

8 Bereitschaftsanzeige

Diese Anzeige leuchtet, wenn der Videorekorder ausgeschaltet ist oder sich im Timer-Aufnahme-Bereitschaftsmodus befindet.

⑨ CVC-Anzeige

Wenn die CVC-Funktion aktiviert ist, leuchtet diese Anzeige.

⑩ Infrarot-Fernbedienungsempfänger-Fenster

⑪ Kassettenfach

Legen Sie hier eine Videokassette ein.

12 Anzeige

13 ∨ ∧

Zur Auswahl der gewünschten Programmposition (TV-Sender).

14 REC

Zum Starten einer Aufnahme.

15 STOP

Zum Stoppen einer Wiedergabe oder Aufnahme.

16 PAUSE/STILL

Im Stopp-Modus: Standbild (Jog/Shuttle-Modus). Während der Wiedergabe: Standbild (Jog/Shuttle-Modus). Während der Aufnahme: Zum Unterbrechen der Aufnahme.

17 PLAY

Zum Starten der Wiedergabe. ">" leuchtet.

18 S-VIDEO IN (AV3)

Zum Anschluss des S-Video-Kabels an eine Filmkamera oder an einen anderen Videorecorder mit S-Video-Ausgang. - Wenn ein S-Video-Kabel angeschlossen ist, wird der andere Videoeingang automatisch abgeschaltet.

19 VIDEO IN (AV3)

Zum Anschluss des Videokabels an eine Filmkamera oder an einen anderen Videorecorder.

20 PHONES

Zum Anschluss von Stereo-Kopfhörern.

Zum Anschluss eines Mikrofons für Aufnahmen. Nach dem Anschluss hat diese Buchse Priorität.

22 AUDIO IN (AV3)

Zum Anschluss des Audiokabels an eine Filmkamera oder einen anderen Videorecorder.

23 SYNC. EDIT

Zum Anschluss einer Filmkamera oder eines anderen Videorecorders mit synchronisierter Schnittfunktion. Zum Anschluss einer Filmkamera oder eines anderen Videorecorders mit LANC-Buchse für One-Touch-Editing.

24 16:9

AUTO: Zur automatischen Erkennung der Bilder als 16:9- oder 4:3-Bilder während der Aufnahme und Wiedergabe und zur Anzeige auf dem Breitbildfernseher. ●Normalerweise auf dieser Position eingestellt. ON: Für Aufnahme und Wiedergabe so, dass die auf 16:9 erweiterten Bilder jederzeit auf dem Breitbildfernseher angezeigt werden. OFF: Für Aufnahme und Wiedergabe so, dass 4:3-Bilder jederzeit auf dem Breitbild- oder 4:3-Fernseher angezeigt werden.

25 TIMER REC

Zum Ein- und Ausschalten der Timeraufnahmefunktion. ☑ leuchtet oder leuchtet nicht. Wenn die Timeraufnahmefunktion aktiviert ist, ist der normale Videorecorderbetrieb nicht möglich, es sei denn, diese Taste ist auf Aus gestellt.

26 COUNTER RESET

Zum Zurücksetzen des Bandzählers (verstrichene Zeit) auf "0:00.00". ●Der Bandzähler wird beim Einlegen einer Videokassette automatisch auf "0:00.00" zurückgesetzt.

27 AUDIO DUB

Zum Einrichten des Videorecorders für die Audio-Nachvertonung. Auf dem Bildschirm erscheint DUB.

28 INSERT

Zum Einrichten des VCR für das Einfügen von Schnitten. INSERT erscheint auf dem Bildschirm.

29 CVC (Crystal View Control)

EIN: Bei Verwendung der CVC-Funktion werden Wiedergabe und Aufnahme in dem Zustand durchgeführt, der die optimale Bildqualität im Hinblick auf die Eigenschaften des Bandes erreicht. • Die CVC-Anzeige leuchtet. • Diese Einstellung sollte normalerweise auf EIN belassen werden. AUS: Schalten Sie die CVC-Funktion aus. • Die CVC-Anzeige leuchtet nicht.

30 Shuttle-Ring

Im Stopp-Modus: Zum Zurückspulen oder Vorspulen des Bandes. Im Wiedergabemodus: Zum Suchen des Bildes rückwärts oder vorwärts.

Im Standbild-Wiedergabemodus: Zum Einstellen der Wiedergabegeschwindigkeit rückwärts oder vorwärts. Im Rücklauf- oder Schnellvorlaufmodus: Zum Erzielen von Hochgeschwindigkeitsbildern.

31 Jog-Dial

Zum präzisen Auffinden eines beliebigen Einzelbildes.

32 AC IN~

Zum Anschluss an die Hauptstromversorgung.

33 AV1

Dieser 21-polige Scart-Anschluss führt Ein- und Ausgangssignale für Bild und Ton. Fernsehgeräte mit einem ähnlichen Anschluss können hier angeschlossen werden.

Dies wird auch als Scart bezeichnet.

Peritel

Euro-Anschluss

Euro AV

NORMAL (AV1/AV2)

1 AUDIO-AUSGANG CH2 (R)

2 AUDIO-EINGANG CH2 (R)

3 AUDIO-AUSGANG CH1 (L)

4 AUDIO-MASSE

5 BLAU-MASSE

6 AUDIO-EINGANG CH1 (L)

7 BLAU-AUSGANG (AV1) BLAU-EINGANG (AV2)

8 SCHALTSPANNUNG

9 GRÜN-MASSE

10 Keine Verbindung

11 GRÜN-AUSGANG (AV1) GRÜN-EINGANG (A

12 Keine Verbindung

13 ROT-MASSE

14 BLANKING GND

15 ROTER AUSGANG (AV1) ROTER EINGANG (AV2)

16 BLANKING

17 VIDEO-AUSGANG GND

18 VIDEO-EINGANG GND

19 VIDEO-AUSGANG

20 VIDEO-EINGANG

21 GND

S-VIDEO (AV1)

1 AUDIO-AUSGANG CH2 (R)

2 AUDIO-EINGANG CH2 (R)

3 AUDIO-AUSGANG CH1 (L)

4 AUDIO GND

5 Keine Verbindung

6 AUDIO-EINGANG CH1 (L)

7 Keine Verbindung

B SCHALTSPANNUNG

9 Keine Verbindung

10 Keine Verbindung

11 Keine Verbindung

12 Keine Verbindung

13 Keine Verbindung

14 Keine Verbindung

15 C AUSGANG

16 Keine Verbindung

17 VIDEOAUSGANG MASSE

18 Keine Verbindung

19 Y AUSGANG

20 VIDEOEINGANG

21 MASSE

(二) Diese Anleitung dient nur als Referenz.

Hinweis: ROT, GRÜN und BLAU sind nur Eingänge.

34 NORMAL/S-VIDEO OUT

NORMAL: Normalerweise auf diese Position eingestellt.

S-VIDEO OUT (AV1):

Auf diese Position einstellen, wenn der

VCR an ein Fernsehgerät mit 21-poligem

Anschluss für getrennte Y/C-

Signaleingänge angeschlossen wird.

35 S-VIDEO OUT

Zum Anschließen des S-Video-Kabels an einen Fernseher oder einen anderen VCR mit S-Video-Eingangsbuchse.

- Wenn ein S-Video-Kabel angeschlossen ist, werden andere Videoausgänge automatisch abgeschaltet.

36 RF OFF/TESTSIGNAL

RF OFF: In diese Position stellen, wenn der Videorecorder über das 21-polige Scart-Kabel mit dem Fernseher verbunden ist.

TEST SIGNAL OFF:

In diese Position stellen, wenn der Videorecorder nur über das HF-Koaxialkabel mit dem Fernseher verbunden ist.

TEST SIGNAL ON:

In diese Position stellen, wenn der Fernseher auf den Videorecorder abgestimmt wird.

Das Testsignal wird zunächst auf Kanal 36 übertragen.

37 EDIT

Durch Anschluss des optionalen Schnittcontrollers (VW-EC300E/VW-EC310E) an diese Buchse können Schnittfunktionen wie Assemble-Schnitt, Insert-Schnitt und Audio-Dubbing schneller und effizienter zwischen zwei Videorecordern oder zwischen einem Videorecorder und einer Filmkamera durchgeführt werden.

Zum Anschluss des Edit-Kabels (VW-K5E) an eine Filmkamera oder einen anderen Videorecorder für One-Touch-Editing.

38 AV2

Zum Anschluss an einen Decoder, einen Satellitenempfänger oder einen anderen Videorecorder.

•Die 21-polige Belegung ist dieselbe wie bei AV1.

39 VIDEO OUT

Zum Anschluss des Videokabels an einen Fernseher oder einen anderen Videorecorder.

40 AUDIO OUT

Zum Anschluss an eine Stereoanlage.

41 RF IN

Zum Anschluss an die Außenantenne.

42 RF OUT

Zum Anschluss an die Antennenbuchse eines Fernsehgeräts.

43 CH ADJ.

Zum Einstellen des RF-Sendekanals 30-42.

Einrichtung

Anschlüsse

Hier erfahren Sie, wie Sie eine Antenne, einen Fernseher usw. anschließen.

Abstimmen des Fernsehers auf Ihren Videorecorder

Der Videorecorder liefert über das HF-Koaxialkabel auf Kanal 36 des britischen Rundfunksystems ein Signal an den Fernseher. Ihr Fernseher muss auf diesen Kanal abgestimmt sein, um das Wiedergabebild des Videorecorders zu sehen.

Wenn die Verbindung zum Fernseher das 21-polige Scart-Kabel umfasst, kann das Wiedergabebild durch Auswahl von AV auf Ihrem Fernseher angezeigt werden. Das HF-Koaxialkabel muss wie auf Seite 12 gezeigt angeschlossen sein, aber der Fernseher muss nicht auf Kanal 36 abgestimmt werden.

Automatische Einrichtung

Wenn der Videorecorder nach dem Anschließen des Antennenkabels und des Netzkabels eingeschaltet wird, startet die automatische Einrichtung (Automatischer Sendersuchlauf und automatische Uhrzeiteinstellung).

Anschlüsse

Hier erfahren Sie, wie Sie Antenne, Fernseher usw. anschließen.

Grundlegende Anschlüsse

Für die Aufnahme und Wiedergabe über den Fernseher sind folgende Anschlüsse erforderlich:

Anschluss an ein Fernsehgerät mit 21-poliger Scart-Buchse

Anschluss an ein Fernsehgerät mit S-Video-Buchse

Dieser Videorecorder verwendet das S-VHS-Format, das durch die Verwendung hochwertiger S-VHS-Videokassetten eine hohe Auflösung und hohe Bildqualität ermöglicht.

Die herkömmlichen Videoanschlüsse von Videorecordern geben eine Kombination aus Luminanzsignal (Y) und Farbsignal (C) aus (bzw. ein), die auf dem Videoband aufgezeichnet werden. Die neue S (Separate)-Video-Buchse ermöglicht die getrennte Übertragung der Signale, um klarere Bilder zu erhalten.

Der Anschluss mit dem S-Video-Kabel kann auch für die Wiedergabe von Bändern verwendet werden, die im herkömmlichen VHS-System aufgezeichnet wurden. Das "S" in "S-Video-Buchse" steht für "SEPARIERTES Y/C", nicht für "S-VHS".

Anschluss an einen Satellitenempfänger

• Mit 21-poligem Scart-Kabel

Hinweis: "RGB" ist eine Abkürzung für "ROT/GRÜN/BLAU"-Signale. Wenn der Fernseher mit RGB-Eingang an AV1 angeschlossen ist und das Gerät mit RGB-Ausgang an AV2, kann der Fernseher das RGB-Signal vom Gerät über den Videorecorder empfangen. - Verwenden Sie für den Anschluss voll verdrahtete 21-polige AV-Kabel. - Die Auswahl zwischen RGB- oder normalem Videoausgang erfolgt durch das an AV2 angeschlossene externe Gerät. •RF OFF/TEST SIGNAL SWITCH Schalten Sie nur auf "RF OFF", wenn ein Interferenzpfeifen auftritt, und sehen Sie dann nur über die 21-polige Scart-Verbindung.

Hinweis: Der RF-Ausgangskanal des Satellitenempfängers sollte von Kanal 36 weg eingestellt werden, der vom Videorecorder verwendet wird, z. B. auf Kanal 38. Wählen Sie außerdem "SKY ONE" oder "SKY NEWS" am Satellitenempfänger, um eine zuverlässige Abstimmung vor dem Start der automatischen Einrichtung zu gewährleisten.

Abstimmen des Fernsehers auf Ihren Videorecorder

Anschlüsse

Abstimmen des Fernsehers auf den Videorecorder

Es ist möglich, das Videobild auf Ihrem Fernseher auf die gleiche Weise zu betrachten, wie Sie Fernsehsendungen ansehen. Wenn Sie den Videorecorder über die 21-polige Scart-Buchse an den Fernseher angeschlossen haben, müssen Sie das unten beschriebene Verfahren nicht durchführen.

Vorbereitungen

Schalten Sie den Fernseher ein. - Beachten Sie die Bedienungsanleitung des Fernsehgeräts und führen Sie das Abstimmen/Voreinstellen durch.

Bedienung

1			Turn on the VCR.
2			To generate a test pattern, set RF OFF/TEST SIGNAL to TEST SIGNAL ON.
3	On Screen Display		Set the TV to an unused position which you wish to use for your video playback.Tune the TV until the test pattern appears on the screen.On Panasonic TV the programme number 0 should be selected to obtain best performance.When the VCR is turned on after connecting the aerial lead and the malms lead, Auto setup (Auto tuning and Auto clock setting) starts. (See next page.)
	(During Auto Setup)	(After Auto Setup)
[TGAS]			Set RF OFF/TEST SIGNAL to TEST SIGNAL OFF.

Hinweis:

Das Testsignal wird auf Kanal 36 der britischen Rundfunkkanäle übertragen. Wenn Sie Störungen durch eine andere Sendung auf dem Videokanal feststellen, können Sie mit der Schraube CH ADJ. (auf der Rückseite des Videorecorders) auf einen freien Kanal (30–42) neu einstellen. Bitte beachten Sie, dass Sie nach Verwendung der Schraube CH ADJ. den Fernseher wie in den Punkten 2 bis 4 oben erneut auf das Testsignal abstimmen müssen.

Automatische Einrichtung

Automatische Einrichtung

Wenn der Videorecorder nach dem Anschließen des Antennenkabels und des Netzkabels eingeschaltet wird, startet die automatische Einrichtung (automatische Sendersuche und automatische Uhrzeiteinstellung).

Bildschirmanzeige

• Die automatische Einrichtung sucht von der niedrigsten zur höchsten Frequenz nach Fernsehsendern und speichert die Daten für jede Programmposition.
• Die automatische Einrichtung benötigt zwei oder mehr Minuten, um die Suche nach Fernsehsendern und die Uhrzeiteinstellung abzuschließen.
• Wenn nach Abschluss der automatischen Einrichtung der Bildschirm für die Uhrzeiteinstellung erscheint, schlagen Sie auf Seite 40 nach und fahren Sie mit der Einstellung fort.

Hinweis:

Falls der Videorecorder durch die automatische Einrichtung nicht korrekt eingestellt wird, siehe "Verschiedene Einstellungen" auf den Seiten 34–36 und 40.

Anzeigen der Senderliste

Führen Sie die folgenden Schritte aus, um zu bestätigen, dass die automatische Einrichtung korrekt durchgeführt wurde.

Vorbereitungen

• Stellen Sie sicher, dass der Fernseher eingeschaltet ist und der Videorecorder-Kanal ausgewählt ist. ●Schalten Sie den Videorecorder ein.

1 Drücken Sie MENU.

2 Wählen Sie "Senderliste".

3 Wählen Sie den gewünschten Sender aus, wenn Sie die Sendung ansehen möchten.

Die automatische Einrichtung ist abgeschlossen. Führen Sie die Einstellungen auf Seite 34 durch.

Grundlegende Bedienung

Wiedergabe

Manuelle Aufnahme

Wiedergabe

Bedienungssymbole

Weitere Wiedergabefunktionen

So ändern Sie die Wiedergabegeschwindigkeit

Verwendung des Shuttle-Rings:

1 Drücken Sie PAUSE/STILL am Videorecorder.

2 Drehen Sie den Shuttle-Ring.

So finden Sie das gewünschte Bild genau

1 Drücken Sie PAUSE/STILL am Videorecorder.

2 Drehen Sie das Jog-Dial.

So erhalten Sie ein hochauflösendes Bild während des schnellen Vor- oder Rücklaufs

Halten Sie FF während des schnellen Vorlaufs gedrückt.

Halten Sie REW während des Rücklaufs gedrückt.

So kehren Sie zu einer bestimmten Szene zurück

-1 Drücken Sie RESET, um den Zähler auf 0:00.00 zu setzen.

1. Drücken Sie nach der Wiedergabe im Stoppmodus ZERO STOP.

- Das Band wird ungefähr auf 0:00.00 zurückgespult oder vorgespult.

Zur Einstellung der Spursuche und der vertikalen Synchronisation

Für die manuelle Spursuche

Die Tasten + und - werden zur manuellen Spursuche verwendet, wenn z. B. Bildstörungen (Rauschen) besser manuell als durch die automatische digitale Spursuche entfernt werden können.

Drücken Sie beide Tasten gleichzeitig, um zur automatischen digitalen Spursuche zurückzukehren.

Für die Feineinstellung der Spursuche bei Zeitlupe

Wenn während der Standbild- oder Zeitlupenwiedergabe Bildstörungen auftreten, schalten Sie auf Zeitlupenwiedergabe um und stellen Sie mit der Taste + oder - die Störungen ab.

Für die Einstellung der vertikalen Synchronisation

Verwenden Sie die Tasten ÷ und -, um vertikales Zittern während der Standbildwiedergabe zu minimieren.

- Auch nach manueller Einstellung können Bildstörungen oder vertikales Zittern nicht vollständig beseitigt werden, insbesondere bei Bändern, die mit einem anderen Videorecorder aufgenommen wurden. Dies ist keine Fehlfunktion.

Hinweise:

• Die Audiowiedergabe von linear (konventionell) bespielten Bändern erfolgt bei der Wiedergabe auf FM-Hi-Fi-Videorecordern monaural.
• Die Suchlauf-, Rücklauf- oder Zeitlupenwiedergabe wird nach 10 Minuten automatisch beendet, die Standbildwiedergabe nach 5 Minuten.
• nur im "LP"-Modus:
• Bei jeder anderen Wiedergabeart als der normalen Wiedergabe können Bildstörungen auftreten, die Farbe kann instabil sein oder ein Schwarzweißbild erscheinen.
• Beim Abspielen eines Bandes, das auf einem anderen Videorecorder aufgenommen wurde, kann es erforderlich sein, die Spurlage zu justieren. In einigen Fällen kann die Bildqualität dennoch schlechter sein. Dies ist auf die Begrenzung des Formats zurückzuführen.

Manuelle Aufnahme

Anzeigesymbole für Bedienvorgänge

Auswahl der gewünschten Bandgeschwindigkeit

Drücken Sie vor der Aufnahme RECORDING SP/LP.

SP bietet die beste Bildqualität.

LP bietet die längste Aufnahmezeit.

Unterbrechen der Aufnahme

Drücken Sie während der Aufnahme PAUSE/STILL.

Drücken Sie erneut, um die Aufnahme fortzusetzen.

Aufnehmen eines TV-Programms, während Sie ein anderes Programm ansehen

1 Führen Sie die Schritte 1 bis 3 der manuellen Aufnahme durch (Seite 20). 2 Wählen Sie auf Ihrem Fernsehgerät das TV-Programm aus, das Sie derzeit ansehen möchten.

Anzeige der ungefähren verbleibenden Bandzeit

1 Wählen Sie im Bildschirmmenü die Option Bandlänge und wählen Sie die entsprechende Kassette aus. Siehe Seite 38.

Bildschirmmenü

◀ E-180: Für E30, -60, -90, -120 und -180 Bänder.

E-195: Für E195 Bänder.

E-240: Für E240 Bänder.

E-260 ▶: Für E260 und -300 Bänder.

2 Drücken Sie DISPLAY.

→Zähler→Restbandzeit

- Die Restbandzeit wird möglicherweise nicht korrekt angezeigt, je nach verwendetem Band.

Hinweise:

• Wenn eine Videokassette mit abgebrochener Nase eingelegt wird, blinkt die Anzeige "3.1", um anzuzeigen, dass eine Aufnahme nicht möglich ist. ●Der Aufnahmepausenmodus wird nach 5 Minuten automatisch beendet und kehrt in den Stoppmodus zurück.

Das NICAM-Rundfunksystem

Dieser Videorecorder ist mit dem NICAM-Tonsystem ausgestattet. NICAM ist ein Zweikanal-Tonrundfunksystem, das entweder eine hochwertige Stereo-Tonspur oder zwei unabhängige Mono-Tonspuren, M1 und M2, bietet. NICAM-Programme werden immer von Standard-Tonrundfunk begleitet, und Sie können den gewünschten Ton während der Wiedergabe mit AUDIO OUT auswählen.

• Der NICAM-Digitalstereoton kann nur auf der Hi-Fi-Audiospur aufgezeichnet werden.
• Um den regulären Ton (normalen Ton) auf den FM-Audiospuren aufzuzeichnen, wenn ein NICAM-Programm empfangen wird, wählen Sie während des manuellen Abstimmvorgangs NICAM OFF. Siehe Seite 34.

Wichtiger Hinweis zum NICAM-System

Wenn dieser Videorecorder eingeschaltet wird, schaltet der Tuner automatisch auf ein NICAM-Signal um, sofern NICAM übertragen wird. Während Testübertragungen kann es vorkommen, dass der empfangene Ton nicht zum angezeigten Bild passt. Um einen synchronen Ton und ein synchrones Bild zu erhalten, wählen Sie mit AUDIO OUT oder der Einstellung NICAM OFF den monauralen Ton. Dies gilt nur, bis die NICAM-Übertragungen vollständig in Betrieb sind.

Zu diesem Zeitpunkt wird das NICAM-Signal nur auf Stereokanälen übertragen, da die Formate M1 und M2 noch nicht verfügbar sind.

Erweiterte Funktionen

Timeraufnahme

Verwendung der Bildschirmanzeige

Programmierung des Video Plus+ PlusCode

Bis zu 8 Timerprogramme können bis zu einem Monat im Voraus durch Einstellen des Timers aufgezeichnet werden.

Schnitt

Schnittmontage

Mit dieser Funktion kann ein bearbeitetes Band aus anderen Aufnahmen oder Videoquellen erstellt werden.

Eine neue Szene kann am Ende einer vorherigen hinzugefügt werden.

Einfügeschnitt

Dies wird verwendet, um eine Szene durch eine andere zu ersetzen, sofern.

Tonmischung

Die Tonmischung erfolgt auf der normalen Tonspur und löscht den Originalton auf dieser Spur. Auf Hi-Fi-Tonspuren bleibt der Originalton jedoch erhalten.

Schnitt mit einem Tastendruck

Mit dieser Funktion lassen sich problemlos wiederholte Schnitt-, Einfüge- oder Tonmischvorgänge durchführen.

Weitere Funktionen

Bildschirmanzeige

VHS-Index-Suchsystem

NTSC-Wiedergabe

Weitere automatische Funktionen

Timeraufnahme

Verwendung der Bildschirmanzeige

Bis zu 8 Timerprogramme können bis zu einem Monat im Voraus eingestellt werden, einschließlich wöchentlicher und täglicher Programme.

Vorbereitungen

• Legen Sie eine Kassette mit intakter Löschschutzlasche ein.
• Stellen Sie sicher, dass der Fernseher eingeschaltet und der Videorecorder-Kanal ausgewählt ist.

Zum Beispiel:

Programme position (channel);	2
Date;	27th, October
Starting time;	20:02
Ending time;	21:30
(Present date: 16th, October)

Befolgen Sie die Bedienungsanleitung auf dem Bildschirm. Stellen Sie jeden Punkt mit ▲▼◀▶ oder ∧∨, DATE, ON, OFF ein.

Bedienung

1	Press MENU, and then select Timer recording.
2	Select the unoccupied position.
3	Set Programme position (channel) "2".
4	Set Date "27/10".
5	Set Starting time "20:02".•When it is kept pressed, the indication changes in 30-minute steps.
6	Set Ending time "21:30".
7	Select the desired Tape speed (SP/LP).
8	Select PDC ON or OFF (---).•PDC is automatically set to ON if the TV station transmits PDC signals. But it can be set to OFF manually if desired.	On Screen Display
9	Press STORE.•For the setting other programmes in succession, repeat steps 2-9.
10	To activate timer recording, press TIMER REC.

Wochen-Timer-Aufnahme

Wählen Sie in Schritt 4 den gewünschten Tag mit ▼ oder DATE —.

Tägliche Timer-Aufnahme

Für diese Timer-Funktion können mehrere Tagesgruppen ausgewählt werden.

Ⓐ Tägliche Aufnahme von Montag bis Freitag. (B) Tägliche Aufnahme von Montag bis Samstag. © Tägliche Aufnahme von Sonntag bis Samstag.

Wählen Sie in Schritt 4 die gewünschten Tage mit ▼ oder DATE -.

Timer-Aufnahme von externer Signalquelle

Wenn die Timer-Aufnahme von einem Gerät durchgeführt wird, das an die AV1-, AV2-Buchse oder AV3 (Audio/Video/S-Video-Eingangsbuchsen) angeschlossen ist, wählen Sie A1, A2 oder A3 für die Programmposition.

A1: Über die AV1-Buchse.

A2: Über die AV2-Buchse.

A3: Über die AV3 (AUDIO IN/VIDEO IN/S-VIDEO IN)-Buchsen an der Vorderseite.

Einstellen weiterer Programme in Folge: Wiederholen Sie die Schritte 2–9.

Überprüfen eines Timer-Programms

Der Videorecorder muss eingeschaltet sein oder die Timeraufnahme-Anzeige „T“ muss leuchten. – Stellen Sie sicher, dass der Fernseher eingeschaltet und der Videorecorder-Kanal ausgewählt ist.

Drücken Sie CHECK.

– Die Bildschirmanzeige kann im PDC-Aufnahmebereitschaftsmodus verzerrt sein.

Bildschirmanzeige

Abbrechen eines Timerprogramms

• Der Videorecorder muss eingeschaltet sein oder die Timeraufnahme-Anzeige „☐“ muss leuchten.
• Stellen Sie sicher, dass der Fernseher eingeschaltet und der Videorecorder-Kanal ausgewählt ist.

1 Drücken Sie CHECK.

2 Wählen Sie das gewünschte Timerprogramm.

3 Drücken Sie CANCEL.

Hinweis:

Wenn eine Timeraufnahme nicht bis zum Ende durchgeführt wird (wegen unzureichendem Band oder Abbruch durch den Benutzer), werden die programmierten Timeraufnahmedaten am nächsten Tag um 4 Uhr morgens aus dem Speicher gelöscht.

Wenn die Timeraufnahmefunktion zu diesem Zeitpunkt aktiviert ist, werden die programmierten Timeraufnahmedaten am nächsten Tag um 4 Uhr morgens gelöscht.

Wenn der Timerbereitschaftsmodus bis 4 Uhr morgens des nächsten Tages aktiv ist, werden die programmierten Timeraufnahmedaten nicht gelöscht.

Falls der Sender PDC/VPS-Signale sendet, um die Aufnahme einiger Programme zu unterbrechen, können die Timeraufnahmedaten auch nach Ende der Timeraufnahme im Speicher verbleiben.

PDC (Programme Delivery Control)

Die Programme Delivery Control (PDC) ist ein sehr praktisches System, das sicherstellt, dass die von Ihnen für die Timer-Aufnahme programmierten Fernsehsendungen exakt von Anfang bis Ende aufgezeichnet werden, auch wenn die tatsächliche Sendezeit von der geplanten Zeit abweicht, z. B. wegen verspäteten Starts oder Verlängerung der Sendungsdauer. Wenn eine Sendung unterbrochen wird und zum Beispiel eine Sondermeldung eingeschoben wird, wird die Aufnahme ebenfalls automatisch unterbrochen und fortgesetzt, wenn die Sendung weitergeht.

- Bei der PDC-Aufnahme muss die Startzeit exakt so eingestellt werden, wie sie in TV-Programmführern, z. B. Zeitungen, Zeitschriften, veröffentlicht ist, sonst startet die Aufnahme nicht.

- Da PDC-Signale empfangen werden, wenn eine Aufnahme mit PDC programmiert ist, wird der Tunerteil des Geräts eingeschaltet und die programmierte Sendung empfangen. Wenn mehrere Sendungen für die Timer-Aufnahme programmiert sind, werden alle betreffenden Sendungen nacheinander empfangen.

- Wenn sich die tatsächlichen Sendezeiten von Timer-Aufnahmen überschneiden (unabhängig davon, ob sie PDC-gesteuert sind), hat die zuerst startende Aufnahme immer Priorität, und die Aufnahme der späteren Sendung beginnt erst, nachdem die erste Timer-Aufnahme beendet ist.

- Wenn das PDC-Signal ausfällt, weil das Sendesignal schwach ist, oder wenn ein Sender kein reguläres PDC-Signal überträgt, wird die Timer-Aufnahme im normalen Modus (ohne PDC) durchgeführt, auch wenn sie für PDC programmiert war. In diesem Fall wird die Programmierung auch dann nicht zu diesem Zeitpunkt gelöscht, sondern erst um 4 Uhr morgens am folgenden Tag.

- Das PDC-Signal wird nur beim Auto-Setup erkannt. Wenn ein Sender später mit der PDC-Ausstrahlung beginnt, muss das Auto-Setup neu gestartet werden, um die interne Liste zu aktualisieren, die für die Anzeige des PDC-Status "ON" oder "--" (kein PDC) während der Timer-Programmierung verwendet wird.

- Wenn ein Sender kein PDC ausstrahlt, zeigt der PDC-Status während der Timer-Programmierung "--" an. In diesem Fall darf PDC NICHT manuell auf "ON" gesetzt werden, sonst startet der Videorecorder die Timer-Programmierung nicht zur programmierten Zeit.

Programmierung des Video Plus+ PlusCode

Die Programmierung ist jetzt einfacher denn je: Geben Sie einfach den PlusCode ein, der in der Programmvorschau von Zeitungen und Zeitschriften angegeben ist. PlusCodes sind Nummern, die jeder Sendung zugeordnet sind, die im TV-Programm von Zeitungen und TV-Zeitschriften aufgeführt ist. Wenn diese Codes eingegeben und STORE gedrückt wird, werden die Codes in die tatsächliche Programmierung umgewandelt.

Vorbereitungen

• Legen Sie eine Kassette mit intakter Löschschutzlasche ein.
• Stellen Sie sicher, dass der Fernseher eingeschaltet und der Videorecorder-Kanal gewählt ist.

Bedienung

Anzeigesymbole

1

Drücken Sie VIDEO PLUS+.

2

Geben Sie den Video Plus+ PlusCode für die aufzunehmende Sendung ein. Beispiel: 920216

3

Drücken Sie STORE.

Bildschirmanzeige

• Zum Verlängern der Endzeit oder für Korrekturen verwenden Sie die Tasten ▲▼◀▶ oder √ ∧. DATUM, EIN, AUS.

Wenn Sie zum ersten Mal mit einem Video Plus+ PlusCode programmieren, erscheint "--" für die Programmposition, weil der Sender

manuell abgestimmt wurde: In diesem Fall wählen Sie mit der Taste ▲ oder ▼ die Programmposition Ihres Videorecorders, die den Sender empfängt, für den Sie in Schritt 2 den Video Plus+ PlusCode eingegeben haben.

- Wenn das nächste Mal Video Plus+ PlusCode für diesen Sender eingegeben wird, erscheint die richtige Position.

4

Drücken Sie erneut STORE, um zu bestätigen.

●Der Videorecorder wechselt in den Bereitschaftsmodus für die Timer-Aufnahme.

Hinweis:

Der Videorecorder wechselt automatisch nach etwa 1 Minute in den Bereitschaftsmodus für die Timer-Aufnahme, wenn STORE nicht gedrückt wird.

5

Wenn Sie zwei oder mehr Programme programmieren, wiederholen Sie die Schritte 1–4.

Hinweise:

●Zum Verlassen des Bereitschaftsmodus drücken Sie TIMER REC. - Wenn der PlusCode für die Programmierung verwendet wird, kann die Aufnahmezeit etwas länger sein als die tatsächliche Programmlänge. ●Die Vorgehensweise zum Überprüfen und Abbrechen eines Timer-Programms ist dieselbe wie auf Seite 25.

Schnittmontage

Diese Funktion kann verwendet werden, um ein bearbeitetes Band aus anderen Aufnahmen oder Videoquellen zu erstellen.

Eine neue Szene kann an das Ende einer vorherigen angefügt werden.

Vorbereitungen

• Schließen Sie eine Filmkamera oder einen anderen Videorecorder wie abgebildet an diesen Videorecorder an.
• Legen Sie eine bespielte Kassette mit intakter Löschschutzlasche ein.
• Wählen Sie die gewünschte Videoquelle, indem Sie INPUT SELECT drücken, um A1, A2 oder A3 einzustellen.

A1: Über die AV1-Buchse. A2: Über die AV2-Buchse. A3: Über die AV3-Buchsen (AUDIO IN/VIDEO IN/S-VIDEO IN) an der Vorderseite.

Bedienung

1 Drücken Sie PAUSE/STILL am aufnehmenden Videorecorder.

2 Suchen Sie das Ende der vorherigen Aufnahme.

3 Drücken Sie REC, um den Videorecorder vom Pausenmodus in den Aufnahmebereitschaftsmodus zu schalten.

4 Starten Sie die neue Aufnahme, indem Sie erneut PAUSE/STILL drücken.

5 Drücken Sie STOP, um die Aufnahme zu beenden.

Hinweis:

Der neue Ton wird sowohl auf der normalen als auch auf der Hi-Fi-Tonspur aufgezeichnet, auf den normalen Tonspuren ist nur eine monaurale Tonaufnahme möglich.

Synchronisierte Bearbeitung

Es ist möglich, den Start und Stopp der Wiedergabe der Filmkamera mit dem Start und Stopp der Aufnahme dieses Videorecorders zu synchronisieren.

Vorbereitungen

• Schließen Sie eine Filmkamera mit dem Synchronverbindungskabel (VW-K1E) an diesen Videorecorder an.
• Stellen Sie One-Touch-Edit auf OFF für die synchronisierte Bearbeitung. (Siehe Seite 39.)

1 Versetzen Sie den Videorecorder in den Aufnahme-Pausemodus, indem Sie REC und PAUSE/STILL drücken.

2 Versetzen Sie die Filmkamera in den Standbild-Wiedergabemodus an der Stelle, an der Sie die Bearbeitung beginnen möchten. 3 Drücken Sie PAUSE/STILL am Videorecorder.

●Die Filmkamera wechselt in den Wiedergabemodus und die Kopie startet automatisch.

Synchronisierte Bearbeitung zwischen Videorecordern

Wenn Sie von einem anderen Videorecorder mit Synchron-Edit-Buchse bearbeiten, können Start und Stopp beider Videorecorder von diesem Videorecorder aus synchron ausgelöst werden.

Die Bedienung ist dieselbe wie bei der synchronisierten Bearbeitung von einer Filmkamera.

Einfügen von Szenen (Insert Editing)

Dies wird verwendet, um eine Szene durch eine andere zu ersetzen.

Vorbereitungen

• Legen Sie eine bespielte Kassette mit intakter Löschschutzlasche ein.
• Wählen Sie die gewünschte Videoquelle, indem Sie INPUT SELECT drücken, um A1, A2 oder A3 einzustellen.

A1: Über die AV1-Buchse.

A2: Über die AV2-Buchse.

A3: Über die AV3-Buchsen (AUDIO IN/VIDEO IN/S-VIDEO IN) an der Vorderseite.

3

Bedienungsanzeigen

1			Press PAUSE/STILL on recording the VCR.
2			Search for the Edit out (ending) point, and set the counter to 0:00.00 by pressing COUNTER RESET.
3			Search for the Edit in (starting) point, and press INSERT.If you want to replace the sound on the "normal" audio track, press AUDIO DUB, too. (AV Insert Editing)
	[80KH]
4			Start insert editing by pressing PAUSE/ STILL.The insert editing will finish when the counter reaches 0:00.00.

4

Hinweis: Die Insert-Bearbeitung kann nicht auf leeren Bandabschnitten verwendet werden. Verwenden Sie in diesem Fall zuerst die Assembly-Bearbeitung.

Der neue Ton wird auf der Hi-Fi-Tonspur aufgezeichnet. Wenn AUDIO DUB ausgewählt ist, wird der neue Ton auch auf der normalen Tonspur aufgezeichnet.

Auf den normalen Tonspuren ist nur eine monaurale Tonaufnahme möglich.

Audio-Dubbing

Das Audio-Dubbing wird auf der normalen Tonspur durchgeführt und löscht den ursprünglichen Ton auf dieser Spur. Auf den Hi-Fi-Tonspuren bleibt der ursprüngliche Ton jedoch erhalten.

Vorbereitungen

• Legen Sie eine bespielte Kassette mit intakter Löschschutzlasche ein.
• Wählen Sie die gewünschte Videoquelle, indem Sie INPUT SELECT drücken, um A1, A2 oder A3 einzustellen. A1: Über die AV1-Buchse. A2: Über die AV2-Buchse. A3: Über die AV3-Buchsen (AUDIO IN) an der Vorderseite.

Erweiterte Bedienung

Operations		Display Symbols
1			Search for the starting point for audio dubbing.
2			Press PAUSE/STILL at the starting point.
3	[CCCT]	On Screen Display	Set for audio dubbing by pressing AUDIO DUB.•On some televisions, the screen image may become unstable or begin to scroll at this point. However, this is not an indication of a malfunction.
4			Start recording the new sound by pressing PAUSE/STILL.•Stop recording by pressing STOP.

Hinweis:

Der neue Ton wird auf der normalen Tonspur des Bandes aufgenommen, während der Originalton auf der Hi-Fi-Tonspur erhalten bleibt. Auf der normalen Tonspur ist nur eine monaurale Tonaufnahme möglich.

Um den neuen Ton zu hören, wählen Sie die normale Tonspur durch Drücken von AUDIO OUT. Um den neuen Ton und den Originalton gemischt zu hören, stellen Sie Audio System auf HIFI-MIX. (Siehe Seite 38.)

Schnitt mit einem Tastendruck (One-Touch-Editing)

Mit dieser Schnittfunktion können Sie problemlos wiederholtes Assemble-Schneiden, Insert-Schneiden oder Audio-Dubbing durchführen.

Vorbereitungen

●Bevor Sie mit den Verbindungen fortfahren, vergewissern Sie sich, dass die Netzkabel beider Videorecorder angeschlossen sind. - Bevor der Videorecorder mit einer Filmkamera oder einem anderen Videorecorder verbunden wird, stellen Sie One-Touch-Edit auf ON. (Siehe Seite 39.)

Das Display des Wiedergabe-Videorecorders oder das Sucherbild der Filmkamera kann abnormal sein, wenn das Schnittkabel angeschlossen ist und One-Touch-Edit auf OFF gelassen wurde.

- Schließen Sie eine Filmkamera oder einen anderen Videorecorder wie abgebildet an diesen Videorecorder an.

- Verwenden Sie die SYNC. EDIT-Buchse, wenn Sie dieses Gerät an einen Videorecorder oder eine Filmkamera mit LANC-Buchse anschließen.

- Legen Sie eine bespielte Kassette mit intakter Löschschutzlasche ein.

- Wählen Sie die gewünschte Videoquelle, indem Sie INPUT SELECT drücken, um A1, A2 oder A3 einzustellen.

A1: Über die AV1-Buchse.

A2: Über die AV2-Buchse.

A3: Über die AV3-Buchsen (AUDIO IN/VIDEO IN/S-VIDEO IN) an der Vorderseite.

- Trennen Sie nach Abschluss des One-Touch-Editing das Schnittkabel.

Aufnahmegerät (VCR)

Bedienung

1 Drücken Sie PAUSE/STILL am aufnehmenden Videorecorder.

2 Suchen Sie das Ende der vorherigen Aufnahme.

3 Drücken Sie REC, um den Videorecorder vom Pausenmodus in den Aufnahmebereitschaftsmodus zu schalten.

●Der abspielende Videorecorder befindet sich im Standbildmodus. - Wenn Sie INSERT oder AUDIO DUB anstelle von REC drücken, können Sie Insert-Schnitt oder Audio-Nachvertonung durchführen.

4 Suchen Sie den Einstiegspunkt (Edit In) am abspielenden Videorecorder.

5 Starten Sie die Ein-Tasten-Bearbeitung, indem Sie erneut PAUSE/STILL drücken.

6 Drücken Sie PAUSE/STILL am Ausstiegspunkt (Edit Out) des abspielenden Videorecorders.

■Für aufeinanderfolgende Bearbeitungen wiederholen Sie die Schritte 4 bis 6.

7 Drücken Sie STOP, um die Bearbeitung zu beenden.

Weitere Funktionen

Bildschirmanzeige

Drücken Sie OSD, um die Bildschirmanzeige auf dem Fernsehbildschirm erscheinen zu lassen.

① TV-Sender ② Nicam- oder Mono-Anzeige

Beim Empfang eines Fernsehprogramms wird die Art des Tonsystems, in dem es ausgestrahlt wird, automatisch angezeigt.

- Wenn während des manuellen Abstimmvorgangs NICAM OFF ausgewählt ist, wird immer die Anzeige Mono angezeigt. (Siehe Seite 34.)

3 Anzeigen für den Audioausgabemodus

Die Anzeigen L (links) und R (rechts) zeigen an, welcher Tonmodus mit AUDIO OUT ausgewählt ist.

Stereo: Beide Anzeigen L und R erscheinen.

Links: Die Anzeige L erscheint.

Rechts: Die Anzeige R erscheint.

Normal: Weder die Anzeige L noch die Anzeige R erscheint.

Hinweis:

Wenn das Element "Bildschirmanzeige" auf AUS gesetzt ist, erscheint die Bildschirmanzeige nicht, außer bei Fehlermeldungen.

(Siehe Seite 37.)

VHS-Indexsuchsystem

Es ist sehr einfach, den Anfang jeder Aufnahme zu finden, da am Anfang jedes aufgenommenen Abschnitts auf dem Band ein spezielles Indexsignal aufgezeichnet wird.

Aufzeichnen von Indexsignalen

Aufzeichnen von Indexsignalen

Indexsignale werden in folgenden Fällen aufgezeichnet.

• Wenn eine Aufnahme durch Drücken von REC gestartet wird.
• Wenn REC während der Aufnahme gedrückt wird.
• Wenn die Timer-Aufnahme aktiviert wird.

Zum Beispiel:

Suchen des 2. aufgenommenen Abschnitts in Vorwärtsrichtung.

Drücken Sie INDEX ▶▶▶ zweimal während der Wiedergabe oder im Stoppmodus.

●Nach dem Auffinden des gewünschten Abschnitts startet die Wiedergabe automatisch. - Für die Rückwärtsrichtung drücken Sie INDEX ◀◀◀. - Es können bis zu 20 Programme in beide Richtungen durchsucht werden. - Wenn die entgegengesetzte INDEX-Taste gedrückt wird, wird die Zahl bis auf 1 verringert. - Die Anzeige auf dem Display wird bei jedem gefundenen Indexsignal um 1 verringert. Beachten Sie, dass die Anzeige auf diese Weise verringert wird, auch während eine INDEX-Taste gedrückt wird. - Die INDEX-Suchfunktion funktioniert nur korrekt, wenn die Indexsignale im SP-Modus mindestens 3 Minuten und im LP-Modus mindestens 5 Minuten voneinander entfernt sind.

NTSC-Wiedergabe

Bänder, die im NTSC-System aufgenommen wurden, können mit diesem Videorecorder über einen PAL-Fernseher abgespielt werden.

• Das Wiedergabebild kann nach oben oder unten rollen. Wenn der Fernseher mit einem V-HOLD-Regler ausgestattet ist, kann das Bild möglicherweise durch Einstellen dieses Reglers stabilisiert werden.
• Je nach verwendetem Fernseher kann das Bild schwarz-weiß sein. Dies ist jedoch kein Hinweis auf eine Fehlfunktion.

Weitere automatische Funktionen

Automatische Wiedergabe

Wenn eine Kassette ohne Löschschutzlasche eingelegt wird, startet der Videorecorder automatisch die Wiedergabe.

VTR-off Playback

Wenn der Videorecorder ausgeschaltet ist, kann eine eingelegte Kassette durch Drücken von PLAY abgespielt werden.

Automatischer Rücklauf

Wenn das Band während der Aufnahme (außer bei Timer-Aufnahme) oder Wiedergabe sein Ende erreicht, wird es automatisch zum Anfang zurückgespult.

Automatisches Ausschalten und Auswerfen

Wenn der Videorecorder ausgeschaltet ist, kann eine eingelegte Kassette einfach durch Drücken von EJECT ausgeworfen werden. Der Videorecorder wirft die Kassette aus und schaltet sich automatisch wieder aus.

Verschiedene Einstellungen

Speichern von TV-Sendern in Ihrem Videorecorder

Der Videorecorder ist mit einem eigenen TV-Tuner ausgestattet (wie ein normales Fernsehgerät) und kann auf bis zu 99 TV-Sender voreingestellt werden.

Einstellungen mit dem Bildschirmmenü

Einstellen der Uhr Ihres Videorecorders

Die eingebaute Uhr wird verwendet, um den Timer für automatische Aufnahmen zu aktivieren, und muss auf die richtige Zeit eingestellt werden.

Einstellen der Fernbedienung für den Betrieb Ihres Fernsehers

Sie können einige Fernsehmarken mit der mitgelieferten Fernbedienung bedienen, nachdem Sie diese Einstellung vorgenommen haben.

Speichern von TV-Sendern in Ihrem Videorecorder

Einleitung

Der Videorecorder ist mit einem eigenen Tuner ausgestattet (wie ein normales Fernsehgerät) und kann so voreingestellt werden, dass er bis zu 99 Fernsehsender empfängt.

Wenn Ihr Videorecorder zum ersten Mal an das Stromnetz angeschlossen wird, stellt die Funktion Auto Setup die Sender automatisch ein. Unter bestimmten Umständen kann es jedoch in manchen Empfangsgebieten vorkommen, dass bestimmten Sendern kein Sendername oder ihre normale Senderposition zugewiesen wird. In diesem Fall müssen sie manuell eingestellt werden. Wenn Auto Setup nicht erfolgreich ist, befolgen Sie bitte die folgenden Schritte.

Vorbereitung

Stellen Sie sicher, dass der Fernseher eingeschaltet ist und der Videorecorder-Kanal ausgewählt ist.

Manuelle Senderabstimmung

Befolgen Sie die Bedienungsanleitung auf dem Bildschirm.

Bedienung

1 Drücken Sie MENU. MENU

2 Wählen Sie Einstellungen.

Bildschirmanzeige

3

Wählen Sie Senderabstimmung.

4

Wählen Sie Manuell.

Gewünschte Programmposition auswählen.

Wählen Sie den Signalübertragungskanal (Ch), falls bekannt.

Kanal (Ch) auswählen, falls bekannt.

- Verwenden Sie ▲ ▼, um nach dem Sender zu suchen, wenn die Kanalnummer nicht bekannt ist.

NiCAM Auto auswählen.

- Wählen Sie NICAM OFF, um während einer NICAM-Übertragung den normalen Ton aufzunehmen oder wenn der Stereoton aufgrund schlechter Empfangsbedingungen verzerrt ist.

MENU drücken und dann EXIT drücken.

- Wiederholen Sie die Schritte 5 bis 8 vor dem Drücken von EXIT, wenn manuelle Abstimmung für andere Sender erforderlich ist.

Eingabe des Sendernamens

Befolgen Sie die Schritte 1 bis 4 auf Seite 34.

5 Wählen Sie den/die Sender mit dem Namen ***** aus, für den/die Sie den Namen festlegen möchten. Stellen Sie fest, welchen Kanal Sie gerade ansehen, indem Sie die Bildschirmanzeige Ihres TV-Guides/Zeitung überprüfen.

6 Markieren Sie den Namen des TV-Senders.

7 Geben Sie Zeichen in alle fünf ***-Positionen ein, aus der Tabelle mit den Pfeilen und drücken Sie nach jedem Zeichen STORE. Verwenden Sie bei Bedarf ein Leerzeichen, um ein Leerzeichen einzugeben, wählen Sie den Bereich zwischen Z und ×.

8 Drücken Sie einmal MENU. Wenn Sie andere TV-Sendernamen ändern oder einrichten möchten, wiederholen Sie die Schritte 5→8.

9 Drücken Sie EXIT. EXIT

Ändern der Programmposition

Befolgen Sie die Schritte 1 bis 4 auf Seite 34, dann folgen Sie dem Beispiel unten.

5 Wählen Sie den/die Sender mit dem Namen "BBC1".

6 Wählen Sie die Nummernposition, auf der Sie den Kanal einstellen möchten.

Verwenden Sie die Zifferntasten. Beispiel; 1

7 Drücken Sie einmal MENU.

8 Um andere Programmpositionen zu ändern, wiederholen Sie die Schritte 5→7.

9 Wenn Sie richtig abgestimmt haben, sieht Ihre Senderliste so aus. (Die Kanalinformationen können variieren.)

- Dies ist erforderlich, um Video Plus+ PlusCodes korrekt zu verwenden.

10 Drücken Sie EXIT.

Hinweis: Wenn Kanäle mit manueller Abstimmung eingestellt wurden, muss die Kanalposition beim ersten Verwenden von Video Plus+ in das hervorgehobene Feld eingegeben werden.

Auto Setup Neustart

Wenn der Videorecorder in einen anderen Fernsehübertragungsbereich gebracht wird, müssen Sie den Videorecorder möglicherweise neu abstimmen.

Gehen Sie wie folgt vor.

Führen Sie die Schritte 1 bis 3 auf Seite 34 aus.

4 Wählen Sie Auto Setup Neustart.

Lieferzustand

Wenn Sie den Videorecorder in den werksseitigen Zustand zurückversetzen möchten, gehen Sie wie folgt vor. Führen Sie die Schritte 1 bis 3 auf Seite 34 aus.

4 Wählen Sie Lieferzustand.

5 Drücken Sie STORE.

6 Drücken Sie erneut STORE.

Hinweis:

Um den Videorecorder neu abzustimmen, trennen Sie das Netzkabel und schließen Sie es wieder an. Wenn der Videorecorder ausgeschaltet ist, schalten Sie ihn ein. Die automatische Einrichtung startet automatisch.

Einstellungen über das Bildschirmmenü

Vorbereitungen

• Stellen Sie sicher, dass der Fernseher eingeschaltet und der Videorecorder-Kanal ausgewählt ist. Schalten Sie den Videorecorder ein.

VCR-Funktionen

Bildschirmanzeige (OSD)

1 Drücken Sie MENU und wählen Sie dann Einstellungen.

EIN: Die Bildschirmanzeige erscheint auf dem Fernsehbildschirm, wenn Sie OSD drücken. AUS: Die Bildschirmanzeige erscheint nicht, auch wenn OSD gedrückt wird.

VCR-Anzeige

1 Wählen Sie VCR-Anzeige.

2 Wählen Sie EIN, AUS oder DIMMED.

Bildschirmanzeige

EIN: Wenn der VCR ausgeschaltet ist, sind die Zeichen in der VCR-Anzeige beleuchtet.

AUS: Wenn der VCR ausgeschaltet ist, sind die Zeichen in der VCR-Anzeige nicht beleuchtet.

DIMMED: Wenn der VCR ausgeschaltet ist, sind die Zeichen in der VCR-Anzeige gedimmt.

Auswahl der entsprechenden Kassettenbandlänge zur Anzeige der ungefähren verbleibenden Bandzeit

1 Wählen Sie Bandlänge.

2 Wählen Sie die entsprechende Kassettenbandlänge.

◀ E-180: Für E30, -60, -90, -120 und -180 Bänder.

E-195: Für E195-Band.

E-240: Für E240-Band.

E-260 ▶: Für E260- und -300-Bänder.

●Die angezeigten Zeiten können je nach verwendetem Band abweichen.

AV2-Anschluss

1 Wählen Sie AV2-Anschluss.

2 Wählen Sie VCR/SAT oder DECODER.

VCR/SAT: Wenn ein anderes Videorecorder-Gerät oder der Satellitenempfänger an der AV2-Buchse angeschlossen ist.

DECODER: Wenn der Decoder an der AV2-Buchse angeschlossen ist.

Audiosystem

1 Wählen Sie Audiosystem.

2 Wählen Sie HIFI-NORMAL oder HIFI-MIX

HIFI-NORMAL: Normalerweise auf diese Position eingestellt, um den besseren Klang der Hi-Fi-Spur wiederzugeben.

HIFI-MIX: Beide Tonspuren (die Hi-Fi-Tonspur und die normale Tonspur) werden gemischt wiedergegeben. Verwenden Sie diese Einstellung bei der Wiedergabe eines Bandes, das mit Insert-Edit oder Audio-Überspielung bearbeitet wurde.

One-Touch-Edit

1 Wählen Sie One-Touch-Edit.

Bildschirmanzeige

2 Wählen Sie ON oder OFF.

ON: Für One-Touch-Editing.

OFF: Für die Bearbeitung mit einem Schnittcontroller oder synchronisierter Bearbeitung.

Fernbedienungsmodus

1 Wählen Sie Remote.

2 Wählen Sie VCR1 oder VCR2.

VCR1: Stellen Sie dies sowohl am Videorecorder als auch an der Fernbedienung für den normalen Gebrauch mit einem Videorecorder ein.

VCR2: Stellen Sie dies ein, wenn Sie zwei Panasonic-Videorecorder verwenden.

Dies ermöglicht es, VCR1 oder VCR2 mit der Fernbedienung zu bedienen.

Nach dem Ändern des Fernbedienungsmodus drücken Sie ▲ oder

▼, während Sie TV SELECT gedrückt halten, um den Fernbedienungsmodus der Fernbedienung zu ändern. Wenn dies nicht geschieht, ist es nicht möglich, den Videorecorder mit der Fernbedienung zu bedienen. (Siehe Seite 7.)

Nachdem alle Einstellungen ausgewählt sind

Drücken Sie STORE und dann EXIT, um die Bildschirmanzeige auszublenden.

Einstellen der Uhr Ihres Videorecorders

Die eingebaute Uhr wird verwendet, um den Timer für automatische Aufnahmen zu aktivieren, und muss auf die richtige Zeit eingestellt werden.

Die eingebaute Digitaluhr verwendet das 24-Stunden-System.

Wenn der Videorecorder nicht korrekt durch die automatische Einrichtung eingestellt wurde, befolgen Sie das folgende Verfahren.

Vorbereitungen

• Stellen Sie sicher, dass der Fernseher eingeschaltet und der Videorecorder-Kanal ausgewählt ist.
• Schalten Sie den Videorecorder ein.

Manuelle Uhrzeiteinstellung

Befolgen Sie die Bedienungsanleitung auf dem Bildschirm.

Bedienung

1 Drücken Sie MENÜ und wählen Sie dann Einstellungen. 2 Wählen Sie Uhr. 3 Wählen Sie Manuelle Einstellung. 4 Stellen Sie die Zeit (S/M) ein. - Wenn die Taste gedrückt gehalten wird, ändert sich die Anzeige in 30-Minuten-Schritten.

5 Stellen Sie das Datum (T) ein. 6 Stellen Sie den Monat (M) ein. 7 Stellen Sie das Jahr (J) ein.

Bildschirmanzeige

8 Drücken Sie STORE. •Die Uhr startet. 9 Drücken Sie EXIT.

Automatische Uhrzeiteinstellung

Führen Sie die Schritte 1 bis 2 des obigen Verfahrens aus. 3 Wählen Sie Automatische Einstellung.

4 Drücken Sie STORE.

●Die Uhr wird automatisch eingestellt.

Hinweise:

• Die Uhr arbeitet bei Stromausfall mindestens 60 Minuten lang mit ihrem Backup-System.
• Wenn der Punkt "Automatische Uhrzeiteinstellung" auf dem Bildschirm auf EIN steht, ist die automatische Zeitkorrekturfunktion aktiviert.

Die automatische Zeitkorrekturfunktion funktioniert nur, wenn der Videorecorder im Bereitschaftsmodus ist. Diese Funktion funktioniert nicht im Timer-Aufnahme-Bereitschaftsmodus.

Einstellen der Fernbedienung für den Betrieb Ihres Fernsehers

Einstellen der Uhr Ihres Videorecorders

Einstellen der Fernbedienung für

den Betrieb Ihres Fernsehers

Sie können einige Fernsehhersteller (siehe nächste Seite) mit der mitgelieferten Fernbedienung nach dieser Einrichtung bedienen.

Vorbereitung

Legen Sie die Batterien in die Fernbedienung ein. Siehe Seite 7.

Bedienung

1 Schalten Sie den Fernseher ein.

2 Drücken Sie die entsprechende Bedientaste für Ihren Fernsehhersteller (siehe nächste Seite), während Sie TV SELECT gedrückt halten.

- Wenn die Einstellung korrekt ist, schaltet sich der Fernseher automatisch aus.

Hinweis:

Einige Fernsehmodelle können mit dieser Fernbedienung nicht bedient werden.

TV Manufacturer	Operation Button
Panasonic
GRUNDIG, Blaupunkt,SIEMENS
PHILIPS, LOEWE, SAMSUNG,RADIOLA, DUAL, PYE, BUSH,GOODMANS, ELEMIS, CURTIS,SBR
SONY
METZ
FERGUSON, THOMSON,TELEFUNKEN, GOODMANS,SABA
FERGUSON, THOMSON,TELEFUNKEN, GOODMANS
FERGUSON, THOMSON,TELEFUNKEN, GOODMANS,SABA
FERGUSON, TELEFUNKEN,GOODMANS, SABA
TELEFUNKEN
FERGUSON, THOMSON,TELEFUNKEN, GOODMANS,SABA
FERGUSON, THOMSON,TELEFUNKEN, GOODMANS, SABA,NORDMENDE, BRANDT
HITACHI
SIEMENS
SAMSUNG

TV Manufacturer	Operation Button
ITT, NOKIA, SELECO
NOKIA, SALORA
MIVAR
TOSHIBA
SANYO
JVC
SHARP
MITSUBISHI
TELEFUNKEN

Wenn der Fernsehhersteller Panasonic oder HITACHI ist: Wenn der Fernseher in Schritt 2 auf der vorherigen Seite ausgeschaltet wird, schalten Sie ihn wieder ein und stellen Sie die Lautstärke des Fernsehers mit dieser Fernbedienung ein. Die Lautstärke kann eingestellt werden, wenn die Bedientaste zum Fernsehhersteller passt. Wenn die Lautstärke nicht eingestellt werden kann, versuchen Sie, die andere Bedientaste erneut zu drücken, bis die Lautstärke eingestellt werden kann.

*Wenn der Fernsehhersteller FERGUSON, THOMSON, TELEFUNKEN, GOODMANS, SABA, NORDMENDE oder BRANDT ist:

So ändern Sie die Programmposition des Fernsehers:

1 Drücken Sie ∧ (TV), um POS auf dem Bildschirm anzuzeigen. 2 Drücken Sie VOLUME + oder -.

- Um danach die Lautstärke des Fernsehers mit der Fernbedienung einzustellen, drücken Sie ∧ (TV), um POS auf dem Bildschirm auszublenden, und stellen Sie dann die Lautstärke ein. Bei einigen Modellen verschwindet POS nach einigen Sekunden automatisch. In diesen Fällen ist dieser Vorgang nicht erforderlich.

Hinweis:

SIEMENS, SAMSUNG, NOKIA, FERGUSON. THOMSON, TELEFUNKEN, GOODMANS und SABA haben mehrere Bedientasten. Obwohl einige Modelle mit jeder dieser Bedientasten bedient werden können, können andere Modelle nur mit einer Bedientaste bedient werden. Überprüfen Sie jede Bedientaste der Reihe nach und stellen Sie die optimale Bedientaste ein.

Hilfreiche Hinweise

Vor der Anforderung von Kundendienst

Bevor Sie den Kundendienst anfordern, überprüfen Sie bitte die folgenden Punkte noch einmal.

Vorsichtsmaßnahmen

Bitte lesen Sie diese Vorsichtsmaßnahmen, bevor Sie diesen Videorecorder bedienen.

Technische Daten

Vor der Anforderung von Kundendienst

Bevor Sie den Kundendienst anfordern, überprüfen Sie bitte die folgenden Punkte noch einmal.

Message of On Screen Display
—— Message of On Screen Display is displayed.
MESSAGE	CAUSE	REMEDY
This action is not possible before time and date is set	VIDEO PLUS+ is pressed when date and time are not set.	Set date and time.
Please insert Video tape	REC, PLAY, FF, REW, INSERT or AUDIO DUB is pressed when no cassette in the VCR.	Insert a video cassette.
Please use unprotected tape	REC, INSERT or AUDIO DUB is pressed without tab of Cassette.	Use a cassette with tab.

Self Test Indication
This VCR has a self-diagnosis and display function. If the VCR detects trouble during installation or during use, the following indications automatically appear in the VCR display. Indications are displayed in the form of a single English letter plus two numbers such as [H01].
INDICATION	CAUSE	REMEDY
H□□	Some trouble has occurred.(Numbers following H and F differ according to the status of the VCR.)	Consult your dealer for further advice.
F□□

VCR will not operate correctly
SYMPTOM	CAUSE	REMEDY	CHECKED
VCR display is not illuminated.	Mains lead is not connected.	Reconnect mains lead to VCR.
	VCR Display setting is OFF.	Set VCR Display to ON or DIMMED. See page 38.
VCR display is illuminated but VCR will not operate.	VCR is in timer mode.	Press TIMER REC to operate VCR manually.
	Safety devices are operating.	Disconnect mains lead and wait for 1 minute.Reconnect mains supply and check functions.
	Condensation may have formed.	Do not operate VCR for 1 hour.
VTR fails to operate properly.	Edit cable is still connected.	Try disconnecting the edit cable except with One-Touch Editing.

Playback will not operate correctly
SYMPTOM	CAUSE	REMEDY	CHECKED
Picture noisy or not in colour. Horizontal bars or lines run down the screen.	Tracking is not correct.	Adjust the tracking. See page 19.
	TV set is not tuned to VCR.	Operate RF OFF/TEST SIGNAL on VCR and check TV tuning. See page 15.
	Video heads are clogged or worn.	Consult your dealer for further advice.Head cleaning by service agent is not covered by warranty.
Recording will not operate correctly
SYMPTOM	CAUSE	REMEDY	CHECKED
"indication flashes whenever recording is attempted.	Erasure prevention tab on cassette is broken off.	Use tape with intact erasure prevention tab. or cover tab hole with adhesive tape, if original recording is no longer required.
Picture is recorded with noise or blank screen.	Aerial or aerial lead is defective.	Check aerial connection to VCR. See page 12.Check your normal TV picture. If there is no picture, check your aerial.
	VCR is not correctly tuned.	Re-tune VCR. See pages 34-36.
	A1, A2 or A3 is selected.	Select the required TV programme.
Timer recording cannot be performed.	Clock or calendar is incorrectly set.	Check clock and calendar. Set to present time. (Note this is a 24 hour clock.) See page 40.
	Recording start or end time setting is incorrect.	Set recording start and end time correctly.
	VCR is not set for timer recording.	Press TIMER REC after programming for timer recording.
AV external recordings cannot be made.	A1, A2 or A3 is not selected.	Select A1, A2 or A3 by pressing INPUT SELECT.
	External AV connections are incorrect.	Check that connections for external video and audio source are correct. See page 27.

Remote controller will not work correctly
SYMPTOM	CAUSE	REMEDY	CHECKED
Remote controller does not operate correctly.	Remote controller transmitter beam is not reaching VCR.	Ensure that remote controller is being pointed at VCR and that transmitter beam is not obstructed.
	Distance is too far.	Use remote controller within 7 m of VCR. If this range is not possible, replace batteries.
	Batteries are exhausted.	Replace batteries. Note precaution for replacement on page 7.
	Batteries are incorrectly fitted with (+/−) reversed.	Fit batteries correctly as shown on page 7.
	Wrong remote control mode has been selected.	Set to the correct remote control mode.See page 7.

Vorsichtsmaßnahmen

Bitte lesen Sie diese Vorsichtsmaßnahmen, bevor Sie diesen Videorecorder bedienen.

Plötzliche Temperaturwechsel vermeiden

Wenn der Videorecorder plötzlich von einem kalten an einen warmen Ort gebracht wird, kann sich Kondenswasser auf dem Band und im Inneren des Videorecorders bilden.

Feuchtigkeit und Staub

Vermeiden Sie Orte mit hoher Luftfeuchtigkeit oder viel Staub, da dies zu Schäden an internen Teilen führen kann.

Lüftungslöcher nicht blockieren

Die Lüftungslöcher verhindern einen abnormalen Temperaturanstieg. Blockieren oder bedecken Sie diese Löcher nicht. Vermeiden Sie insbesondere, die Löcher mit weichen Materialien wie Stoff oder Papier abzudecken.

Von hohen Temperaturen fernhalten

Halten Sie den Videorecorder von extremer direkter Hitze fern, wie z. B. direkter Sonneneinstrahlung, Heizkörpern oder geschlossenen Autos.

Magnete fernhalten

Bringen Sie niemals einen Magneten oder magnetisierten Gegenstand in die Nähe des Videorecorders, da dies die Leistung des Videorecorders beeinträchtigt.

Keine Finger oder andere Gegenstände hineinstecken

Das Berühren von Innenteilen dieses Videorecorders ist gefährlich und kann zu schweren Schäden am Videorecorder führen. Versuchen Sie nicht, den Videorecorder zu zerlegen. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.

Vor Wasser schützen

Halten Sie den Videorecorder von Blumenvasen, Wannen, Waschbecken usw. fern. VORSICHT: Wenn Flüssigkeiten in den Videorecorder gelangen, kann dies zu schweren Schäden führen. Wenn Sie Flüssigkeit in den Videorecorder verschütten, wenden Sie sich an qualifiziertes Servicepersonal.

Reinigung des Videorecorders

Wischen Sie den Videorecorder mit einem sauberen, trockenen Tuch ab. Verwenden Sie niemals Reinigungsflüssigkeit oder andere Chemikalien. Verwenden Sie keine Druckluft zum Entfernen von Staub.

Stapeln

Stellen Sie den Videorecorder in horizontaler Position auf und legen Sie keine schweren Gegenstände darauf.

Verstopfung der Videoköpfe

Die Videoköpfe zeichnen während der Aufnahme Bildsignale auf das Band auf und lesen während der Wiedergabe Bildsignale vom Band ab. Sie sind daher von entscheidender Bedeutung für die Bildqualität. Um sicherzustellen, dass sie stets eine optimale Bildqualität liefern können, ist dieser Videorecorder mit einer automatischen Kopfreinigungsfunktion ausgestattet, die Bandpartikel und Staub von den Videoköpfen entfernt. Wenn der Videorecorder jedoch über einen sehr langen Zeitraum verwendet wird, können diese Köpfe verschmutzen und verstopfen. In einem solchen Fall können die Signale nicht mehr korrekt aufgezeichnet werden, und das Wiedergabebild wird entsprechend verzerrt. Dies ist zum Beispiel der Fall, wenn bei der Wiedergabe eines Bandes der Ton normal wiedergegeben wird, aber kein Bild zu sehen ist oder das Bild stark verzerrt ist. Wenn ein solches Symptom auftritt, lassen Sie das Gerät von qualifiziertem Servicepersonal überprüfen.

Die Reinigung der Köpfe durch den Kundendienst ist nicht durch die Garantie abgedeckt.

Im Videorecorder kann sich Kondenswasser bilden, wenn:

● Der Videorecorder sich in einem Raum befindet, in dem die Heizung gerade eingeschaltet wurde. ● Der Videorecorder sich in einem Raum mit Dampf oder hoher Luftfeuchtigkeit befindet. - Der Videorecorder aus kalter Umgebung in einen gut beheizten Raum gebracht wird. - Der Videorecorder plötzlich aus kühler Umgebung, wie einem klimatisierten Raum oder Auto, an einen heißen und feuchten Ort gebracht wird.

Hinweis:

Betreiben Sie den Videorecorder mindestens 1 Stunde lang nicht, wenn einer der oben genannten Bedingungen auftritt.

Dieser Videorecorder verfügt über keinen Taupunkt-Sensor.

Pflege der Kassetten

Einige Hinweise zur Pflege der Kassetten.

TUN SIE FOLGENDES:

1) Verwenden Sie eine gute Markenkassette, z. B. von Panasonic. 2) Bewahren Sie die Kassette bei Nichtgebrauch in der mitgelieferten Box oder einer Videohülle auf. 3) Versuchen Sie, das gesamte Band einer Kassette zu nutzen, indem Sie Aufnahmen nicht nur am Bandanfang, sondern auch in der Mitte und am Ende machen. Dies vermeidet viele wiederholte Aufnahmen am Anfang des Bandes, die zu vorzeitigem Verschleiß führen. 4) Achten Sie darauf, eine Kassette korrekt in den Videorecorder einzulegen, um Schäden zu vermeiden.

VERMEIDEN SIE FOLGENDES:

1) Setzen Sie das Band keiner hohen Luftfeuchtigkeit oder Temperatur aus. 2) Setzen Sie es keiner Flüssigkeit aus. 3) Setzen Sie es keiner Staubpartikeln aus, z. B. durch direkte Lagerung auf einem Teppich. 4) Verwenden Sie kein beschädigtes Band und versuchen Sie nicht, es zu reparieren. 5) Zerlegen Sie nicht das Kassettengehäuse. 6) Versuchen Sie nicht, die vordere Kassettenklappe anzuheben oder die Bandoberfläche zu berühren.

Technische Daten NV-HS900B...(Modell für Großbritannien)

Power Source:	220-240 V AC 50-60 Hz
Power Consumption:	27 watts
Video Recording System:	2 rotary heads, helical scanning system
Video Heads:	4 heads
Tape Speed:	SP; 23.39 mm/sec.LP; 11.7 mm/sec.
Tape Format:	VHS/S-VHS tape
Record/Playback Time:	SP; 240 min. with NV-E240 SP; 260 min. with NV-SE260LP; 480 min. with NV-E240 LP; 520 min. with NV-SE260
VIDEO
Television System:	CCIR; 625 lines, 50 fields, PAL colour signal
Modulation System:	Luminance; FM azimuth recordingColour signal; converted subcarrier phase shift recording
Input Level:	AV1/AV2;	1.0 Vp-p.	75 ohm, terminated
	VIDEO IN (AV3) (PHONO);	1.0 Vp-p.	75 ohm, terminated
	S-VIDEO IN (AV3);	1.0 Vp-p.	75 ohm, terminated
Output Level:	AV1/AV2;	1.0 Vp-p.	75 ohm, terminated
	VIDEO OUT (PHONO);	1.0 Vp-p.	75 ohm, terminated
	S-VIDEO OUT;	1.0 Vp-p.	75 ohm, terminated
	RF Modulated;	UHF channel 36 (±6).	75 ohm
AUDIO
Input Level:	AV1/AV2;	-6 dBV.	more than 10 kohm
	AUDIO IN (AV3) (PHONO);	-10 dBV.	more than 47 kohm
	MIC (M3);	-70 dBV
Output Level:	AV1/AV2;	-6 dBV.	less than 1 kohm
	AUDIO OUT (PHONO);	-8 dBV.	less than 1 kohm
	HEADPHONES;	-30 dBV.	8 ohm
Audio Track:	1 track (Normal-mono only), 2 channels (Hi-Fi sound-stereo)
Video Horizontal Resolution:	Colour; more than 240 lines (VHS/SP)more than 400 lines (S-VHS/S-Video Socket)
Dynamic Range:	Audio; more than 90 dB (Hi-Fi audio track)
Audio Frequency Response:	20 Hz-20 kHz
Wow and Flutter:	0.005% Wrms/Hi-Fi
Operating Temperature:	5°C-40°C
Operating Humidity:	35%-80%
Weight:	5.1 kg
Dimensions:	430 (W)×107 (H)×329.5 (D) mm
Standard Accessories:	1 pc. RF Coaxial Cable1 pc. Remote Controller2 pcs. "R6" size batteries1 pc. AC Mains Lead1 pc. Audio Cable1 pc. Edit Cable1 pc. S-Video Cable

Gewicht und Abmessungen sind ungefähre Angaben. Änderungen der technischen Daten ohne Vorankündigung vorbehalten.

Gedruckt in Japan

VQT6611

F0496T0-1500 Ⓐ
