BEDIENUNGSANLEITUNG MC PMRL MC Technologies

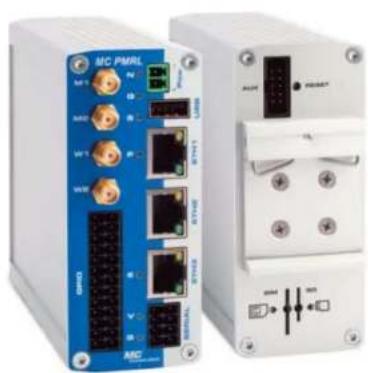

M1: LTE Main-Antennenanschluss
M2: LTE Aux-Antennenanschluss (MIMO)
W1: WLAN-Antennenanschluss
W2: WLAN-Antennenanschluss (MIMO)
GPIO: Analoge und digitale Eingänge und digitale Ausgänge
SERIAL: RS232 und RS485 Anschluss
ETH1-ETH3: Frei programmierbare LAN / WAN ports
USB: USB Port zum Anschluss von USB Sticks
Pow: Spannungsversorgung 10-55 V
LED: N, G, S: frei programmierbare LEDs
LED: P: Power LED
AUX: Aux-Port zur GPIO-Erweiterung
SIM: SIM-Karte Im Mini SIM-Format
SD: μSD-Karte zur Speichererweiterung
Der Router MC PMRL/PMRH ermöglicht einen einfachen Zugang zum Internet über das Mobilfunknetz. Zur Inbetriebnahme ist eine für die Paketdienste (GPRS) freigeschaltete SIM-Karte Ihres Mobilfunkbetreibers notwendig. (Format: Mini SIM)
Bitte folgen Sie schrittweise der Anleitung und konfigurieren Sie erst die PIN-Nummer bevor Sie die SIM-Karte einlegen. Eine falsche PIN kann zur Sperrung der SIM-Karte führen. Halten Sie gegebenenfalls dafür die Super-PIN bzw. PUK zur Freischaltung bereit.
1. Antenne
Montieren Sie die belgefügte Antenne an den Anschluss „M1“ des Routers. Prüfen Sie, ob vor Ort eine ausreichende Netzabdeckung Ihres Mobilfunkanbieters vorliegt.
2. Stromversorgung
Der Router wird mit einer Versorgungsspannung von 10-55V DC betrieben. Bitte schließen Sie ein externes Netzteil mit einer Ausgangsspannung von 10-55V DC an die Stromversorgungsbuchse „Pow“ an.
Die „Power“-LED leuchtet. Nach einer kurzen Initialisierungsphase (ca. 20 Sekunden) leuchten weitere LEDs kurz auf und das Gerät ist betriebsbereit.
3. Konfiguration über Webschnittstelle / SIM einrichten
Der Router kann über eine integrierte Webschnittstelle konfiguriert werden.
- Verbinden Sie dazu die Ethernet-Schnittstelle Ihres PCs und eine der Ethernet-Schnittstellen des Routers (ETH1 oder ETH2) mit dem beigefügten Netzwerkkabel.
- Der Computer muss seine IP-Adresse automatisch beziehen.
- Öffnen Sie einen Browser auf dem PC.
- Der Router ist per SSH unter folgender IP-Adresse zu erreichen: 192.168.0.1.
- Der Router ist per Webinterface wie folgt zu erreichen: https://192.168.0.1
- Zur Authentifizierung ist die Eingabe eines Benutzernamens und eines Passwortes notwendig. Hier sind in der Grund-einstellung der Benutzername „admin“/„root“ und das Passwort „admin“ voreingestellt, welche Sie in die entsprechen den Felder eintragen. Zu Ihrem Schutz kann die Einstellung des Passwortes jederzeit im Webinterface unter dem Menüpunkt: „System/User“ geändert werden.
