BEDIENUNGSANLEITUNG Euro-select MFT

Heck-Fahrradträger auf der Anhängekupplung

tel.: ++49 (0)7904 / 7671

www.mftgmbh.de

[e-mail]

Bestandteile / Lieferumfang Parts / Items included 3

Technische Daten Technical data 3

Sicherheitshinweise Safety instructions 4

Zusammenbau Heckträger Carrier assembly 9

Abklappfunktion Fold-down function 21

Demontage vom Fahrzeug Removing from the vehicle 23

Wartung, Pflege Precautions, maintenance 25

Aufbewahrung Storage 25

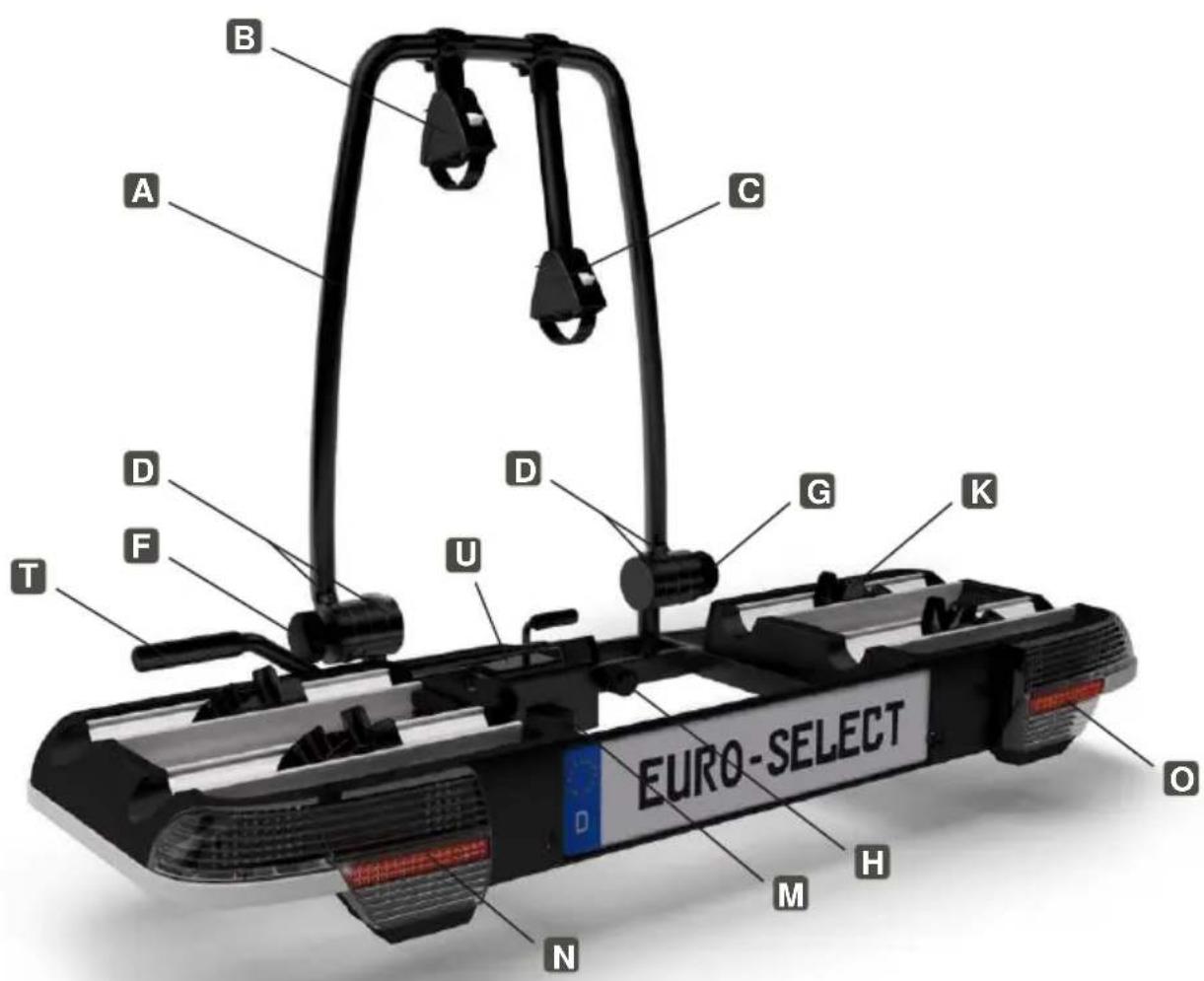

Abbildung 1

A Haltestange 2020
B Fahrradhaltearm kurz 3201
C Fahrradhaltearm lang 3202
D Rasterscheiben 8014
Schlossschraube M8x100 701403 (nicht sichtbar, zur Befestigung der Rasterscheiben)
F Knauf 402270
G abschließbares Handrad 402277
H Sicherungshandrad 402277B mit Kunststoffdistanzröllchen 3000-270-00
K Reifenband mit Clip 8031
M Abklappkurbel mit Aluminiumdruckstück 601154/18
N Leuchte links 2025
Leuchte rechts 2026
T Schließhebel 2007
U Klappe 2005

Eigengewicht: ca. 20 kg

Maximale Zuladung: 45 kg,

(Stützlast der Anhängekupplung beachten!)

Maximales Fahrradgewicht: 30 kg

Artikelnummer: 2.200

Technical data

Maximum load: 45 kg,

Allgemeine Informationen

Das Fahrzeug sollte entsprechend der StVZO vom 01.01.90 mit einer 13-poligen Steckdose ausgerüstet sein. Die fahrzeugeigene Nebelschlussleuchte muss bei eingesteckter Heckträgerbeleuchtung über Kontakt oder Relais ausgeschaltet sein.

Am Heckträger muss ein mit dem polizeilichen Kennzeichen des Fahrzeugs übereinstimmendes, ungestempeltes Kennzeichen montiert sein.

Der Heckträger besitzt eine EG-Betriebserlaubnis als selbstständige technische Einheit: E4*74/483*2007/15*0228*RA

Die EG-Betriebsgenehmigungsnummer ist am Typschild des Fahrradhalters eingeprägt. Dieses Typschild genügt als Bestätigung.

Systemnutzlast: 30 kg (Stützlast = 50 kg) Systemnutzlast: 45 kg (Stützlast >= 75 kg) (>= größer gleich)

Die zulässige Stützlast der Anhängerkupplung darf nicht überschritten werden und ermittelt sich aus dem Gewicht des Fahrradhalters (ca. 20 kg) plus dem Gewicht der Nutzlast (Beladung). Die fahrzeugspezifischen Daten sind zu beachten.

General information

Sollten bei der Montage Fragen auftreten, wenden Sie sich bitte an eine qualifizierte Fachwerkstatt. Änderungen von technischen Details gegenüber Abbildungen der Montageanleitung sind vorbehalten.

Jeder einzelne Arbeitsschritt sowie sämtliche Sicherheitshinweise sind genau zu befolgen. Bei sachgemäßer Montage und Handhabung können keine Schäden an Fahrzeug und Anhängekupplung auftreten. Für Schäden, die durch Missachtung der Arbeitsreihenfolgen und Sicherheitshinweise entstehen, übernimmt die mft transport systeme GmbH keine Haftung.

Zur Montage des Heckträgers muss der Kugelkopf fettfrei, sauber und unbeschädigt sein.

Transport von Fahrrädern

Auf keinen Fall die Ladung mit einer Folie oder sonstigen Materialien abdecken, da dadurch das Fahrverhalten stark beeinflusst wird.

Achten Sie bei der Befestigung der Fahrräder darauf, dass die Haltearme nicht das benachbarte Fahrrad berühren. Verwenden Sie den kurzen Haltearm für das Fahrrad auf den dem Fahrzeug nächstgelegenen Radschienen des Heckträgers.

Beachten Sie, dass alle Schlösser des Heckträgers immer abgeschlossen werden müssen.

Beim Transport der Fahrräder müssen alle losen Teile (Luftpumpen, Trinkflaschen, Körbe, Kindersitze u.ä.) entfernt werden. Sie könnten sich lösen und Sie und nachfolgende Verkehrsteilnehmer in Gefahr bringen. Die Fahrräder am Heckträger immer abschließen.

Assembly

Überprüfen Sie vor jeder Fahrt die volle Funktion der Beleuchtungseinrichtung des Heckträgers.

Überprüfen Sie die Befestigung des Heckträgers und dessen Ladung. Für den Zustand und die sichere Befestigung ist laut StVO der Fahrzeughalter bzw. der Fahrer allein verantwortlich!

Nach der Erstmontage müssen alle beweglichen Teile wie Haltearme, Radschienen, Haltestangenbefestigung usw. nach einer Fahrtstrecke von ca. 15 km geprüft und gegebenenfalls nachgezogen werden. Diese Prüfung regelmäßig wiederholen, besonders bei schlechter Wegstrecke. Ein nicht richtig befestigter Heckträger kann sich lösen und einen Unfall verursachen.

Auch ohne Ladung müssen vor Fahrtantritt alle Funktionen des Heckträgers überprüft werden. Haltearme immer zuratschen und abschließen, den Schließhebel mit dem Sicherungshandrad immer sichern und abschließen, die Reifenbänder immer festzurren.

Der Kofferraumdeckel kann nur geöffnet werden, wenn der Heckträger abgeklappt ist.

Vorsicht mit elektrischen Heckklappen und elektrischen Cabrioverdecken. Funktion gegebenenfalls deaktivieren. Ansonsten könnten Personen verletzt werden oder Sachschäden am Fahrzeug und am Heckträger entstehen.

Der Fahrradhalter darf nie ohne oder mit beschädigtem Druckstück und/oder mit beschädigtem Griff an der Kurbel verwendet werden, da er sonst vom Hals der Anhängekupplung abrutschen bzw. herunterfallen und Personen- und Sachschäden verursachen kann.

Before travelling

Vorsichtsmaßnahmen während der Fahrt

Beobachten Sie den Heckträger während der Fahrt regelmäßig durch den Rückspiegel. Bei einer erkennbaren Veränderung des Trägers oder seiner Ladung sofort anhalten. Suchen Sie nach der Ursache und setzen Sie Ihre Fahrt erst nach Behebung des Problems fort.

Bezüglich Heckträger und Ladung gelten die Vorschriften der StVO, sowie der StVZO. Die empfohlene Höchstgeschwindigkeit bei beladenem Heckträger beträgt 130 km/h. Beachten Sie bei Auslandsfahrten die jeweiligen Verkehrsvorschriften.

Verändertes Fahrverhalten des Fahrzeuges

Durch den über das Fahrzeug hinausragenden Heckträger kann besonders bei Beladung eine starke Tendenz zum Übersteuern, ein verändertes Seitenwindansprechverhalten und ein verändertes Bremsverhalten, besonders bei Kurvenfahrt, auftreten. Passen Sie daher Ihre Geschwindigkeit stets den Straßenverhältnissen an. Sie könnten die Kontrolle über Ihr Fahrzeug verlieren und so einen Unfall verursachen, bei dem Sie oder andere Personen verletzt werden könnten. Beachten Sie die Länge des Fahrzeuges auch beim Parken und Rückwärtsfahren.

Der Heckträger ist für den Geländeeinsatz nicht geeignet.

Pflege

Damit Sie lange Freude an Ihrem Heckträger haben, empfiehlt es sich den Heckträger regelmäßig zu reinigen und zu pflegen. Alle beweglichen Teile und Gewinde mit Fahrradöl oder Kettenspray schmieren, das Lager der Klappe und die Rolle des Schließhebels fetten.

Vorbereitung (Abbildung 3)

Hebel nach oben ziehen und gleichzeitig das rechte Rahmenelemente mit den Radschienen des Fahrradhalters ganz nach außen schieben. Den Vorgang auf der anderen Seite wiederholen.

Montage Haltestange am Heckträger

1. Zur Montage der Haltestange am Heckträger die Haltestange vorab so zurechtlegen, dass sich der kurze Haltearm links und der lange Haltearm rechts befindet.
2. Zwei Paar der Rasterscheiben sind bereits an den kurzen Rohrstücken des Heckträgers angebracht. Weitere zwei Paar an der Haltestange.
3. Die Haltestange erst auf der linken Seite befestigen. Dazu Knauf und Schlossschraube von den Rasterscheiben an den kurzen Rohrstücken des Heckträgers entfernen; die verzahnten Flächen der Rasterscheiben (von Heckträger & Haltestange) aneinanderfügen; Schlossschraube von innen nach außen durchstecken und den Knauf an der Außenseite wieder aufschrauben.
4. Auf der rechten Seite das abschließbare Handrad und die Schlossschraube entfernen. Die Haltestange mit leichtem Kraftaufwand etwas zusammendrücken (steht nach Montage unter Spannung) und die verzahnten Flächen der Rasterscheibe aneinanderfügen. Schlossschraube wie bei 3. von innen nach außen durchstecken und das Handrad an der Außenseite wieder aufschrauben.

Sicherheitshinweis!

Das abschließbare Handrad immer abschließen!

Abbildung 8 Kunststoffnase plastic nib SicherungSchlüsselKennzeichen fastenerkeynumber plate - 3.2

Hinweis!

Zur Montage des Kennzeichens wird nur ein Schlüssel für die Kennzeichensicherung benötigt. Der zweite Schlüssel kann als Reserve in der Kennzeichengrundplatte des Heckträgers verbleiben.

Note!

Montage des Kennzeichens an der Kennzeichengrundplatte

1. Einen der Schlüssel an den Stanzgraden aus der Grundplatte des Heckträger herausbrechen.
2. Das Kennzeichen von unten in die Kennzeichengrundplatte einführen, so dass der obere Kennzeichenrand von den drei Kunststoffnasen gehalten wird.
3. Das Kennzeichen rundherum in die Grundplatte eindrücken und mit dem Schlüssel die seitlichen Sicherungen mit einer viertel Umdrehung verriegeln.

Am Heckträger muss ein mit dem polizeilichen Kennzeichen des Fahrzeugs übereinstimmendes, ungestempeltes Kennzeichen montiert sein.

Important note!

Sicherheitshinweise!

Zur Montage des Heckträgers muss der Kugelkopf der Anhängekupplung fettfrei, sauber und unbeschädigt sein.

Achtung Unfallgefahr! Heckträger nie ohne oder mit beschädigter Abklappkubel und/oder mit beschädigtem Druckstück am Kurbelende verwenden (Abb. 9). Der Heckträger kann sonst abrutschen bzw. herunterfallen.

Safety note!

Haltestange muss senkrecht zum Heckträger sein. Durch leichtes lösen der Rasterscheiben lässt sich der Winkel justieren (Abb. 10).

Bei der Montage des Heckträgers auf die Anhängekupplung ist eine zweite Person hilfreich.

Note!

Montage auf Anhängekupplung

1. Vor dem Aufsetzen des Heckträgers auf die Anhängekupplung die Abklappkurbel bis zum Anschlag nach außen drehen.

2. Das Sicherungshandrad des Schließhebels so weit aufdrehen bis sich der Schließhebel nach rechts öffnen lässt.

3. Den Heckträger unter der Klappe auf die Anhängekupplung des Fahrzeugs aufsetzen. Dabei die Anhängekupplung zwischen die beiden Halbschalen bringen.

4. Die Halbschalen an den Kugelkopf andrücken, Heckträger dabei in der Waagrechten halten.

5. Den Schließhebel nach links unten drücken.

Lässt sich der Schließhebel beim Schließen nicht ohne Widerstand nach unten drücken, die Klappe nochmals auf korrekten Sitz überprüfen.

Warning!

Abbildung 14 Anhängekupplung towbar Druckstück spring catch T Schließhebel lock rod H Sicherungshandrad fastening handwheel M Abklappkurbel pivot crank 7.

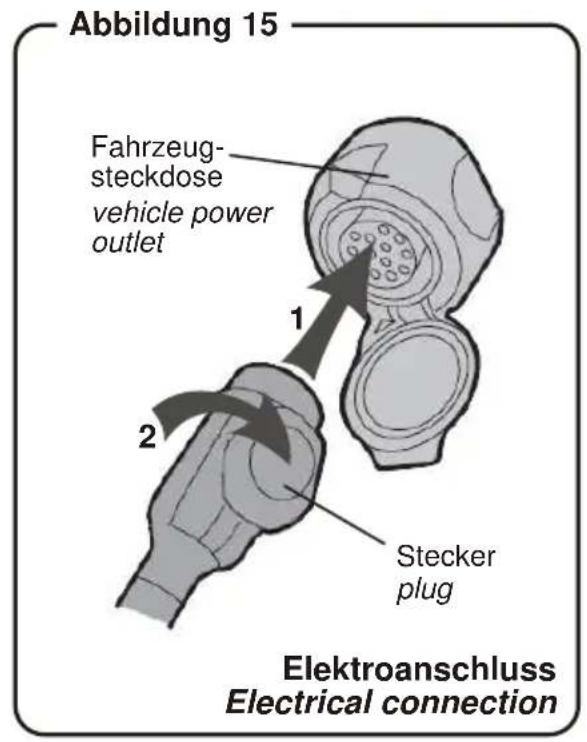

Abbildung 15 Fahrzeug- steckdose vehicle power outlet 1 2 Stecker plug Elektroanschluss Electrical connection

Montage auf Anhängekupplung (Fortsetzung)

1. Das Sicherungshandrad ganz eindrehen und mit dem Schlüssel abschließen, um ein Lösen des Schließhebels zu verhindern.
2. Die Abklappkurbel bis zum Anschlag eindrehen, um das Druckstück gegen den Hals der Anhängekupplung zu drücken. Der Heckträger ist jetzt an der Kupplung sicher befestigt.

Der Gewindebolzen des Sicherungshandrades muss links am Schließhebel vorbeigehen, damit ein unbeabsichtigtes Aufspringen des Schließhebels nicht möglich ist.

Safety warning!

Stecker in die Fahrzeugsteckdose einstecken und mit einer viertel Drehung nach rechts verriegeln.

Der Heckträger besitzt einen 13-poligen Stecker. Für eine 7-polige Steckdose am Fahrzeug wird ein Adapterstecker benötigt. In diesem Fall ist das Rückfahrlicht ohne Funktion. Die fahrzeugeigene Nebelschlussleuchte muss bei eingesteckter Heckträgerbeleuchtung über Kontakt oder Relais ausgeschaltet sein.

Important note!

Vor jeder Fahrt Beleuchtung und Befestigung des Heckträgers prüfen. Bewegliche Teile regelmäßig überprüfen und evtl. nachziehen. Auch bei Fahrten ohne Fahrräder Haltearme zuratschen und abschließen, Reifenbänder festzurren und den Schließhebel mit dem Sicherungshandrad sichern und abschließen.

Safety note!

Rahmenrohr bicycle frame Ratsche ratchet Spann- verschluss clasp Band band 5.

Wichtiger Hinweis!

Das Fahrrad mit dem höchsten Gewicht zuerst und auf die dem Fahrzeug nächst gelegenen Schienen montieren. Befestigung grundsätzlich am senkrechten Rahmen des Fahrrades zwischen Sattel und Tretlager.

Important note!

Erstes Fahrrad montieren

Vorbereitung

1. Für den Transport von Fahrrädern die seitlichen Rahmenelemente mit den Rad-schienen mit Hilfe des Hebels immer in die äußere Einrastposition bringen.
2. Ratsche am kurzen Haltearm für das erste Rad öffnen. Dazu die Sicherung der Ratsche drücken und das Band herausziehen. Zur Positionsbestimmung des Haltearmes an der Haltestange den Knauf öffnen und den Haltearm nach links über die Rundung zur senkrechten führen.
3. Die Laufradhalter zum inneren Rand der Radschienen schieben und die Reifenbänder öffnen.
4. Das Fahrrad mit dem Sattel nach links mittig auf die fahrzeugnahen Radschienen des Heckträger stellen und festhalten.

Befestigung am kurzen Haltearm

1. Band des Haltearms um das Rahmenrohr des Fahrrades legen und in den Spannverschluss der Ratsche einrasten. Den Haltearm wenn möglich parallel zur Fahrtrichtung ausrichten.

Fortsetzung nächste Seite

Abbildung 24 Steckanschluss für 3. Bremsleuchte plug and socket connection for 3. brake light Elektrostecker electrical plug 9.

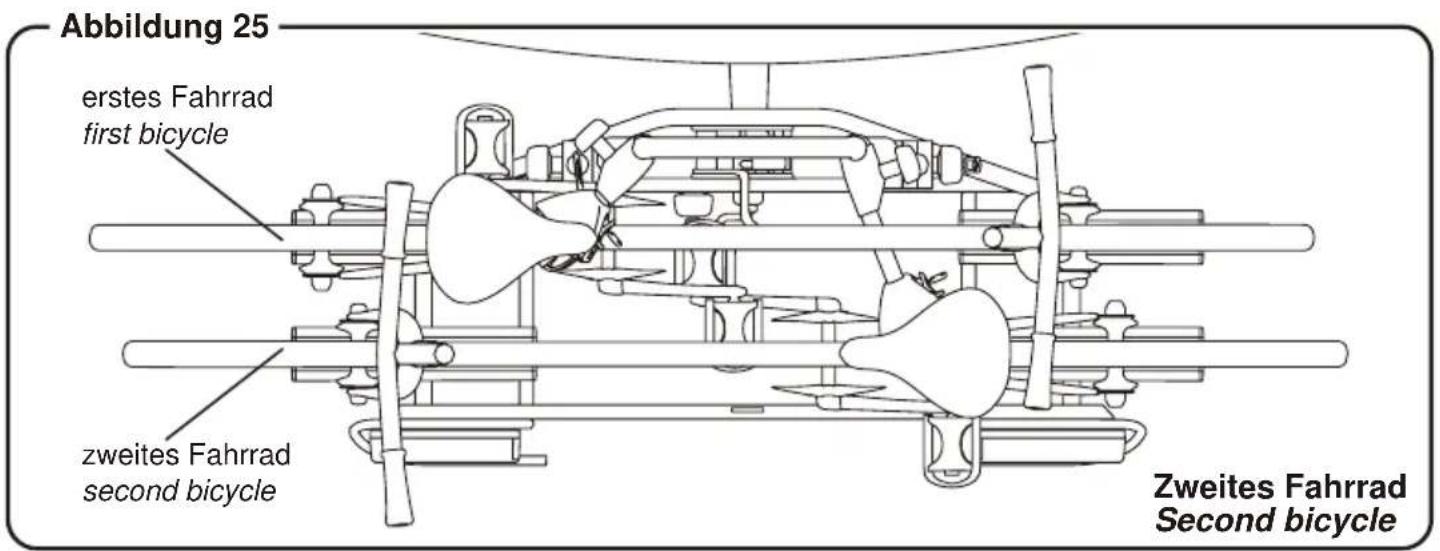

Abbildung 25 erstes Fahrrad first bicycle zweites Fahrrad second bicycle Zweites Fahrrad Second bicycle

Befestigung am kurzen Haltearm (Fortsetzung)

1. Halteband durch mehrfaches Spannen des Hebels festziehen. (Eine Zugkraftbegrenzung der Ratsche verhindert zu festes Spannen.)
2. Die Ratsche abschließen. Den Knauf an den Haltearmen nach befestigen der Fahrräder wieder festziehen.

Sichern der Räder an den Schienen

1. Laufradhalter an den Fahrradreifen schieben, Reifenbänder um Reifen schließen. Den Clip einhaken, das Reifenband festzurren und den Clip zudrücken.

Drittes Bremslicht am Fahrrad

1. Am Elektrostecker des Heckträgers ist ein Steckanschluss für die 3. Bremsleuchte. Letztere kann bei mft bestellt werden (Artikelnr. 2.228). Sie wird oben am äußersten Fahrrad angebracht.

Zweites Fahrrad montieren

Das zweite Fahrrad entgegengesetzt zum ersten Fahrrad mit dem Sattel nach rechts montieren. Die Montage erfolgt entsprechend dem ersten Fahrrad. Den langen Haltearm zur Befestigung verwenden und abschließen.

Beim Transport der Fahrräder alle losen Teile entfernen. Die Ladung auf keinen Fall mit einer Folie oder ähnlichem abdecken, da hierdurch das Fahrverhalten stark beeinflusst wird. Die Fahrräder am Heckträger immer abschließen. Die Haltearme an der Haltestange dürfen sich gegenseitig und das jeweils andere Fahrrad nicht berühren.

Safety note!

Der Kofferraumdeckel kann nur geöffnet werden, wenn der Heckträger abgeklappt ist. Vorsicht mit elektrischen Heckklappen und elektrischen Cabrioverdecken. Funktion gegebenenfalls deaktivieren. Ansonsten könnten Personen verletzt werden oder Sachschäden am Fahrzeug und am Heckträger entstehen.

Safety note!

Abklappen des Heckträgers

1. Heckträger an der Haltestange festhalten und Abklappkurbel bis zum Anschlag herausdrehen. Achten Sie darauf, dass das Aludruckstück am Kurbelende nicht verloren geht.

Der Schließhebel darf in keinem Fall geöffnet werden!

Safety warning!

1. Heckträger nun an der Haltestange langsam nach unten kippen.

2. Now tilt the carrier down slowly by the upright bar.

Achtung Verletzungsgefahr!

Es dürfen sich keine Personen bzw. Gegenstände im Schwenkbereich des Heckträger befinden.

1. Nach beendeter Ladetätigkeit den Heckträger an der Haltestange in die Ausgangsposition nach oben kippen und Abklapp-kurbel bis zum Anschlag gegen den Kugelhals drehen.

2. After loading the boot, tilt the carrier upwards into its original position and turn the pivot crank against the narrow part of the towball until it stops.

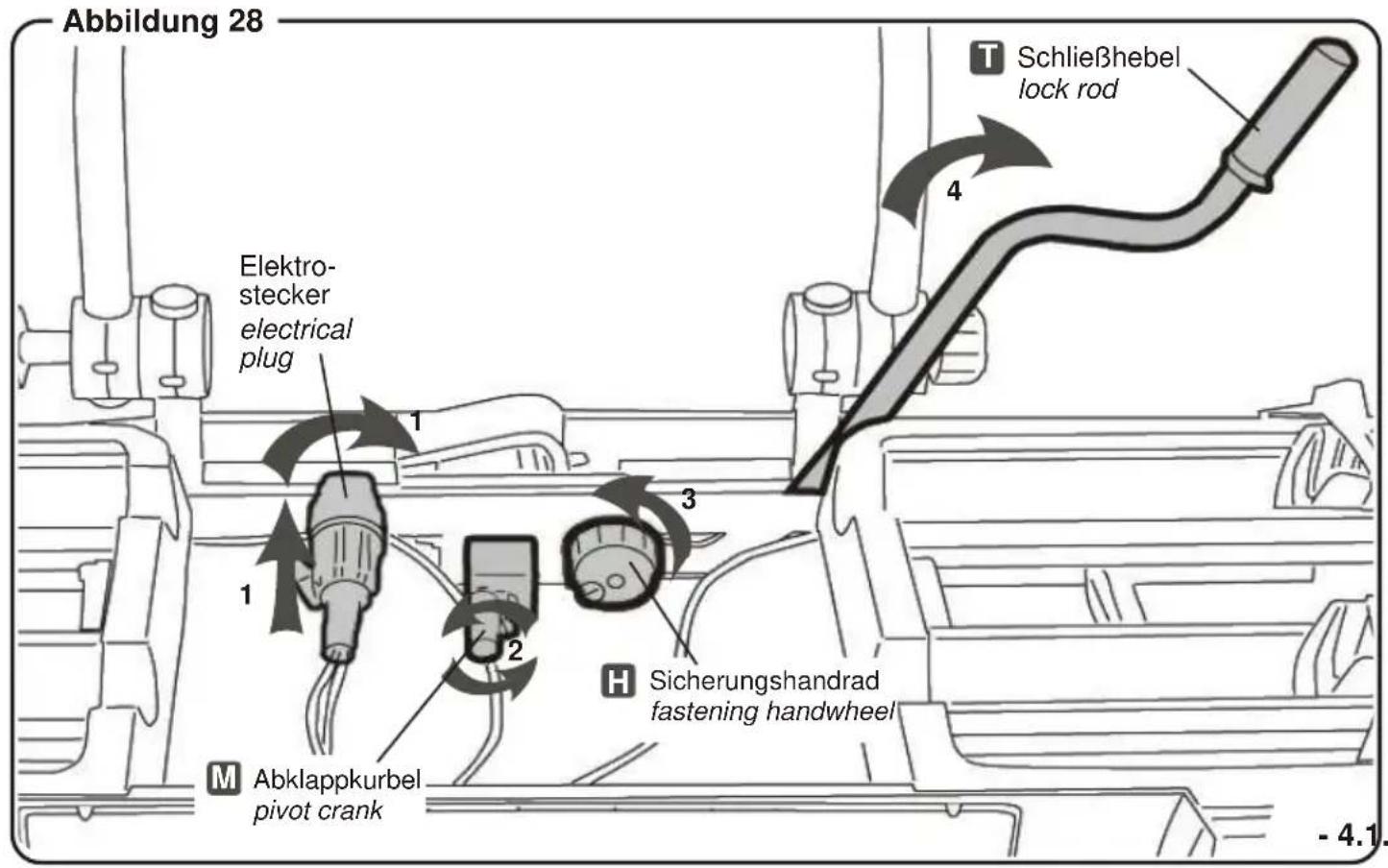

Abbildung 28 Elektro- stecker electrical plug 1 3 H Sicherungshandrad fastening handwheel 2 M Abklappkurbel pivot crank 4 Schließhebel lock rod - 4.1.

Arbeitsschritte sinngemäß in umgekehrter Reihenfolge wie Montage.

Heckträger nur unbeladen demontieren.

Important note!

1. Stecker des Heckträgers aus der Fahrzeugsteckdose ziehen, in die dafür vorgesehene Aufnahme am Heckträgers stecken und mit einer viertel Umdrehung nach rechts verriegeln.
2. Die Abklappkurbel bis zum Anschlag herausdrehen.
3. Sicherungshandrad mit dem Schlüssel aufschließen und herausdrehen.
4. Heckträger an der Haltestange halten und den Schließhebel nach rechts öffnen.

5. Heckträger von der Kupplung abnehmen.

6. Unplug the carrier plug from the vehicle socket; insert it into the socket provided for this purpose on the carrier and lock with one quarter turn to the right.

7. Unscrew the pivot crank until it stops.
8. Unlock the fastening handwheel with the key and unscrew it.
9. Hold the carrier by the upright bar and open the lock rod towards the right.
10. Remove the carrier from the coupling.

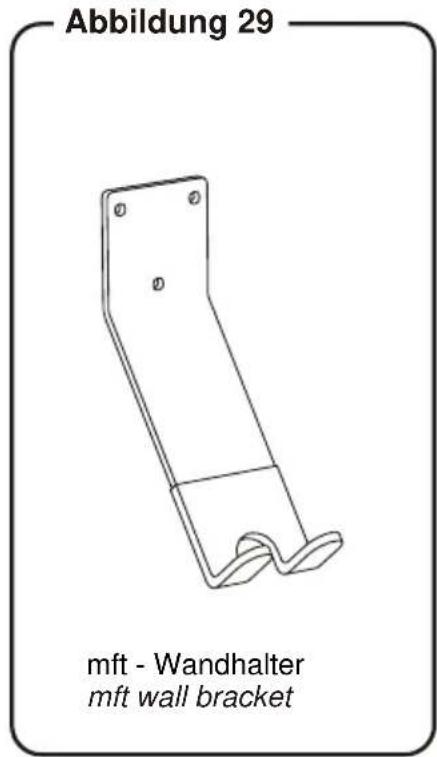

Abbildung 29 mft - Wandhalter mft wall bracket

Wartung

Befestigung, Ladung und Funktion des Heckträgers müssen vor jedem Fahrantritt überprüft werden.

Nach der Erstmontage müssen alle beweglichen Teile (Haltearme, Radschienen, Haltestangenbefestigung usw.) nach einer Fahrtstrecke von ca. 15 km geprüft und gegebenenfalls nachgezogen werden.

Pflege

Es empfiehlt sich den Heckträger regelmäßig zu reinigen und zu pflegen. Alle beweglichen Teile und Gewinde mit Fahrradöl oder Kettenspray schmieren, das Lager der Klappe und die Rolle des Schließhebels fetten.

Aufbewahrung

Wir empfehlen die Aufbewahrung hängend am mft-Wandhalter in der Garage oder im Keller.

Vor dem Einhängen am Halter die Haltestange in Richtung der Radschienen abklappen: Dazu den Knauf (links) und das abschließbare Handrad (rechts) an den Rasterscheiben, die Haltestange und Träger verbinden, öffnen. Die Haltestange abschwenken und wieder festschrauben.

Precautions

Die Wandhalterung kann als Zubehör zum Fahrradheckträger bestellt werden.

Artikelnummer: 8.999

Note!
