BEDIENUNGSANLEITUNG 703.10 Paulmann

Allgemeinbeleuchtung

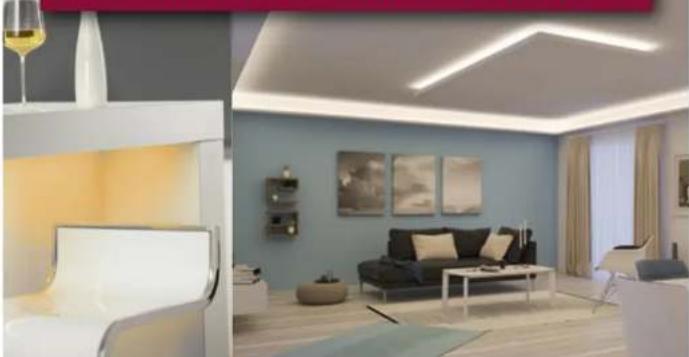

Mehr Lichterlebnis für Wohlfühlräume

LED-Streifen verwandeln Ihr Zuhause mit indirektem Licht

Wir lieben indirektes Licht. Mit LED-Strips von Paulmann tauchen Sie jeden Raum in ein Licht zum Wohlfühlen.

YourLED-Strips verteilen dekoratives Licht und bringen Ihre Möbel zum Schweben. Sie lassen Wände leuchten, verwandeln Ihr Bad in eine kleine Oase oder sorgen als Treppenbeleuchtung für Sicherheit.

Die sehr hellen MaxLED-Strips geben ausreichend Licht für Ihre komplette Raumbeleuchtung ab. Sie beleuchten den Küchenarbeitsplatz oder inszenieren Wohnräume und erzeugen im gedimmten Zustand eine gemütliche Grundbeleuchtung.

Mit den flexiblen, selbstklebenden LED-Steifen und den passenden Paulmann-Profilen realisieren Sie Ihre individuellen Lichtideen. Sie steuern bequem per Fernbedienungen, Sensoren oder Apps, um aus zahlreichen Lichtfarben, Helligkeiten und Effekten zu wählen.

Mit LED-Streifen den Schuhschrank richtig in Szene setzen Dein Projekt Dein Highlight LED-Lichtleiste als Fußbodenbeleuchtung: Mit Delta Profil und LED-Strips www.youtube.com/PaulmannLicht

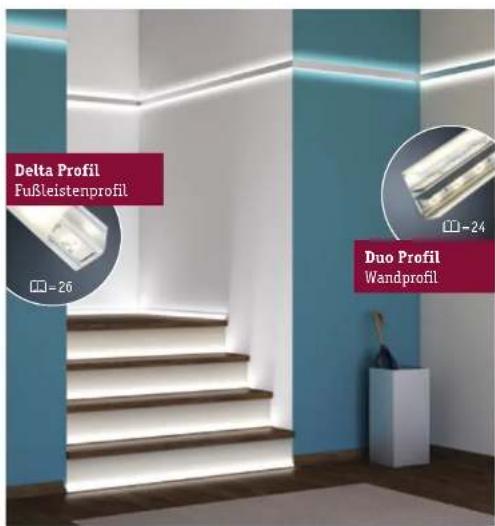

Profile im Überblick

Speziell entwickelt für Paulmann-Strips

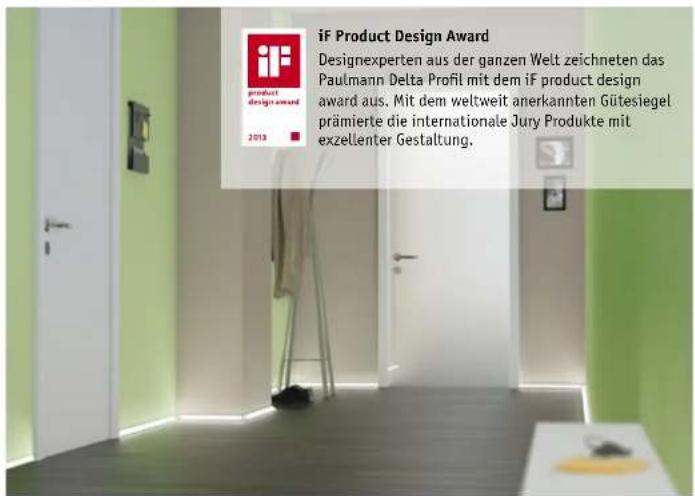

Delta Profil Fußleistenprofil -26 Duo Profil Wandprofil -24

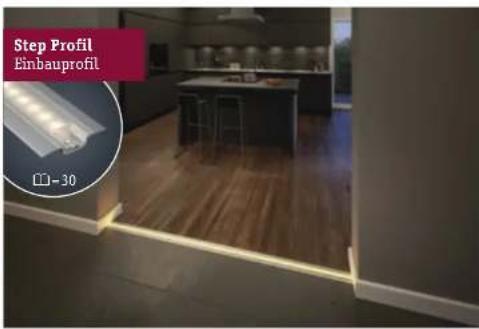

Step Profil Einbauprofil 30

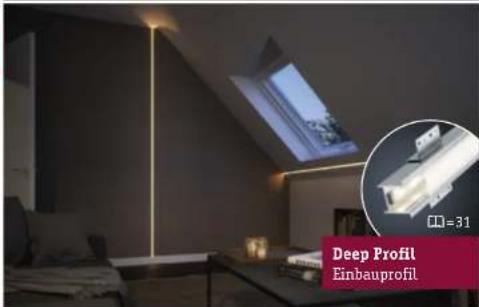

Deep Profil Einbauprofil

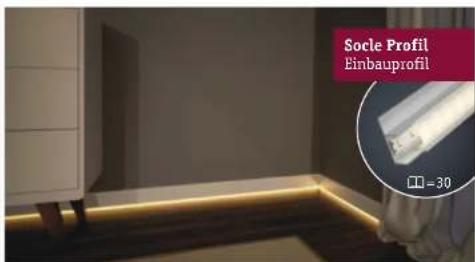

Socie Profil Einbauprofil □ = 30

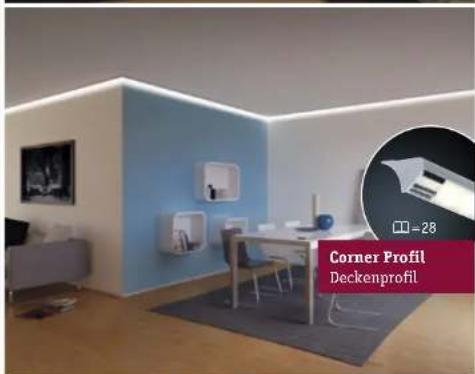

Corner Profil Deckenprofil

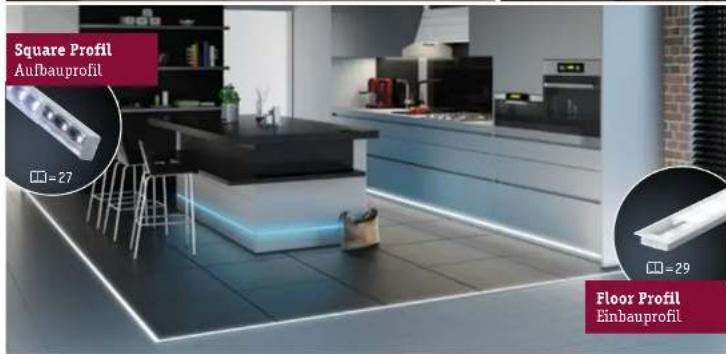

Square Profil Aufbauprofil □=27 □=29 Floor Profil Einbauprofil

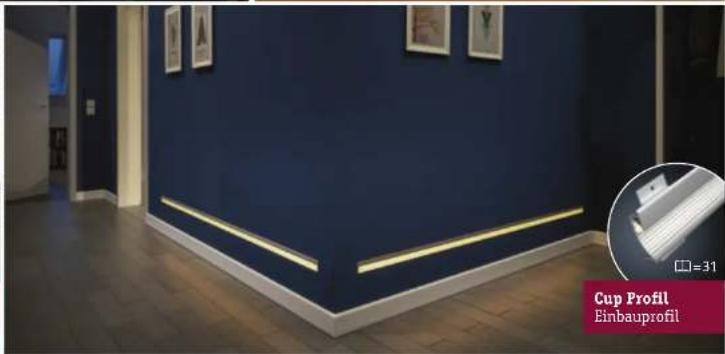

Cup Profil Einbauprofil

LED-Strips im Überblick

	YourLED ECO 12V ☐=8	YourLED 12V ☐=10	MaxLED 500 24V ☐=18	MaxLED 1000 24V ☐=19	MaxLED 24V ☐=20
Lichtanwendung	Orientierungslicht Dekoratives Licht Arbeitslicht Raumlicht Kräftige Farben
Helligkeit in Lumen/m	160 lm/m	265 lm/m	550 lm/m	1100 lm/m	ca. 420 lm/m
Anzahl LEDs/m	30 LEDs/m	39 LEDs/m	72 LEDs/m	144 LEDs/m	60 LEDs/m
Mit Beschichtung: auf Möbeln & Einrichtung		√	√	√	√
Ohne Beschichtung: in Möbeln & Profilen	√		√	√	√(nur RGB)
Spritzwasserschutz: für Küche & Bad		√(nur IP 44)
Lichtfarbe	3000K4000KRGB	3000K6000KRGB	2700K6500K	2700K6500K	RGBRGBWTunable White

① Wann ist eine Beschichtung sinnvoll?

Beschichtete Strips haben eine transparente Beschichtung und sind damit unempfindlicher bei der Montage und im Betrieb.

• Unbeschichtete Strips eignen sich in Möbeln und Profilen, wo sie geschützt liegen.
• Beschichete Strips können frei auf Möbeln verbaut werden, da sie gegen Staub und Schmutz geschützt sind.
• Mit einem zusätzlichen Schutz für die Kontaktstellen sind die beschichteten Strips sogar spritzwassergeschützt (IP44) und damit für Küche und Bad geeignet.

≤ 2700 – 3300 KWarmweiß„Entspannend“

3300 – 5300 KNeutralweiß„Aktivierend“

≥ 5300 KTageslichtweiß„Konzentrations-fördernd“

RGBFarbige Lichteffekte„Stimmungslicht“

② Welche Lichtfarbe ist die richtige?

Die Farbtemperatur gibt Ihnen Auskunft darüber, ob eine LED warmes oder eher kühles Licht abgibt. Vereinfacht erklärt, bestimmt die Farbtemperatur eines Strips die Farbigkeit des Lichts – von gelblich-warm bis bläulich-kühl. Ähnlich wie das Sonnenlicht, beeinflusst die Farbtemperatur von Leuchtmitteln unser Befinden.

Mit RGB haben Sie eine stufenlose Auswahl aus 16 Mio. Farbtönen, die RGBW Variante enthält zusätzlich echtes Warmweiß.

Tunable White bietet eine fließende Auswahl von Tönen der weißen Lichtfarbe im Bereich von Warmweiß (2700 K) zum Entspannen bis Tageslichtweiß (6500 K) für konzentrierte Tätigkeiten.

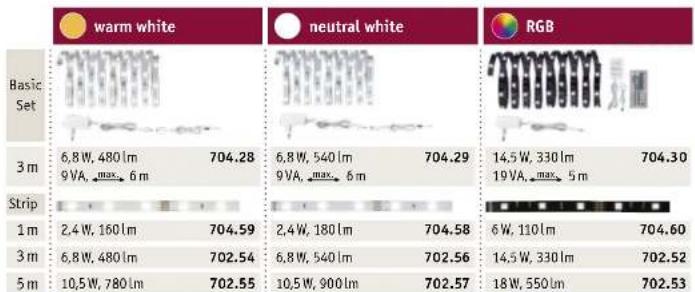

YourLED ECO-Strips (12 V)

Erweiterbare Basic-Sets (inklusive Trafo) und Erweiterungs-Strips

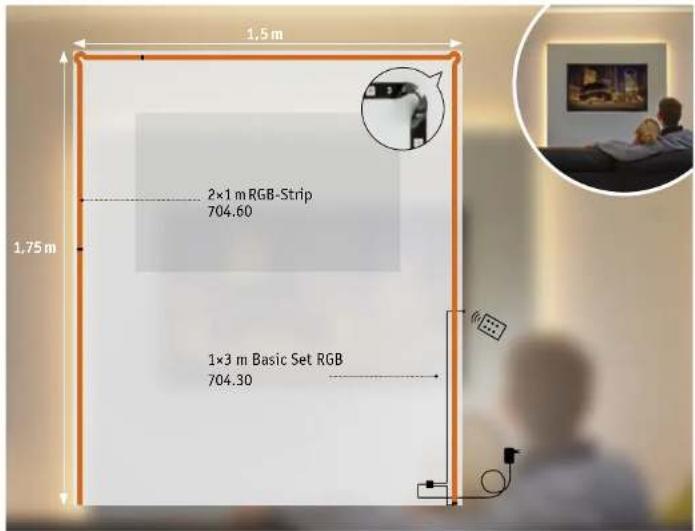

Projektbeispiel 1: Beleuchtete TV-Wand

mit YourLED ECO RGB 5m

1.5 m 2×1 m RGB-Strip 704.60 1.75 m 1×3 m Basic Set RGB 704.30

Zubehör zum Verlegen, Verbinden und Verlängern

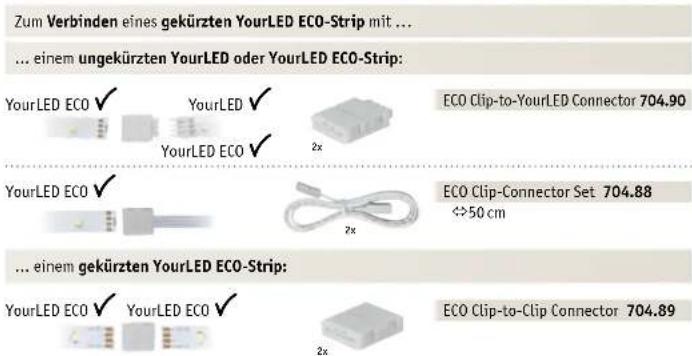

Zum Verbinden eines gekürzten YourLED ECO-Strip mit ... ... einem ungekürzten YourLED oder YourLED ECO-Strip: YourLED ECO ✓ YourLED ✓ 2x ECO Clip-to-YourLED Connector 704.90 YourLED ECO ✓ YourLED ECO ✓ 2x ECO Clip-Connector Set 704.88 ↔50 cm ... einem gekürzten YourLED ECO-Strip: YourLED ECO ✓ YourLED ECO ✓ 2x ECO Clip-to-Clip Connector 704.89

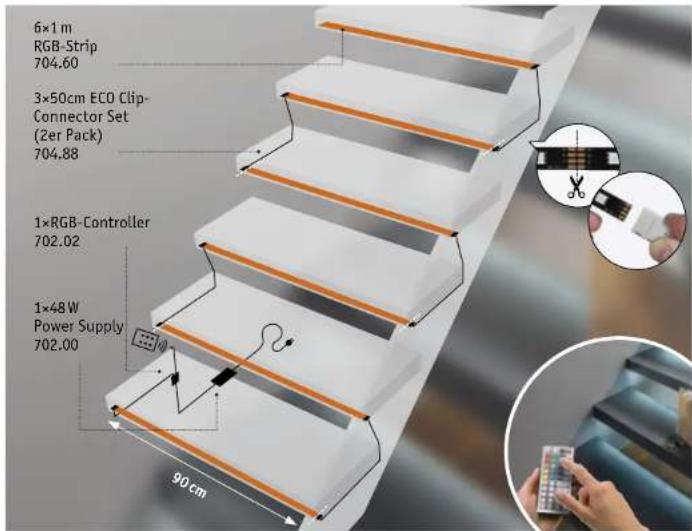

Projektbeispiel 2: Treppenstufen-Beleuchtung

mit YourLED ECO RGB 5,4 m (Power Supply □-13)

6×1 m RGB-Strip 704.60 3×50cm ECO Clip- Connector Set (2er Pack) 704.88 1×RGB-Controller 702.02 1×48 W Power Supply 702.00 90 cm

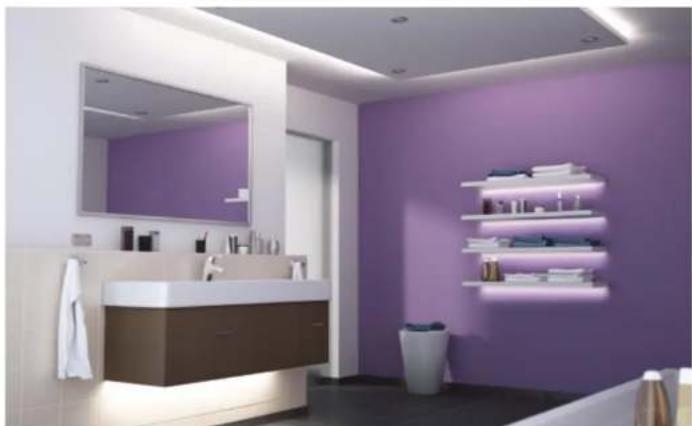

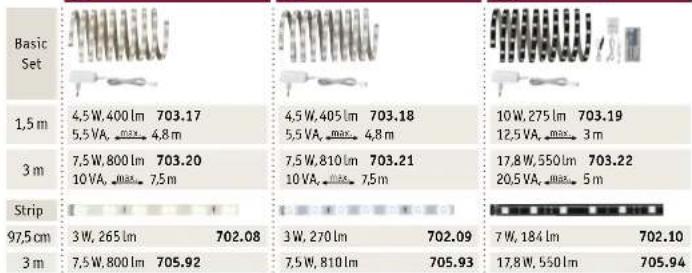

YourLED-Strips (12 V)

Erweiterbare Basic-Sets (inklusive Trafo) und Erweiterungs-Strips

warm white

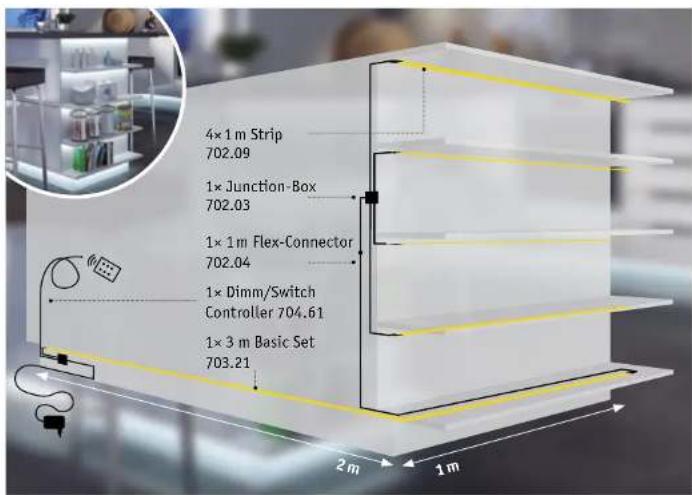

Projektbeispiel 3: Regalboden- und Konsolenbeleuchtung

mit YourLED Daylight 7 m (Zubehör □□=12, Dimm/Switch Controller □□=14)

4×1 m Strip 702.09 1× Junction-Box 702.03 1× 1 m Flex-Connector 702.04 1× Dimm/Switch Controller 704.61 1× 3 m Basic Set 703.21 2 m 1 m

Paulmann

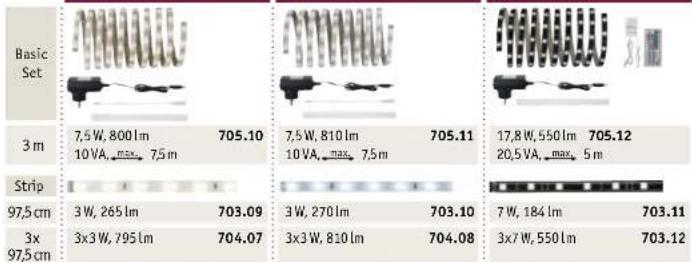

YourLED-Strips mit Spritzwasserschutz (12V)

Erweiterbare Basic-Sets (inklusive Trafo) und Erweiterungs-Strips

warm white

■ Licht auch für Feuchträume dank Beschichtung und wassergeschützter Verbindung.
■ Schrumpfschlauch sorgt für spritzwassergeschützte Verbindungen.

Paulmann

Zubehör für alle LED-Strips (12 V)

zum Verlegen, Verbinden und Verlängern

Zum Verlegen der Strips in oder um 90°-Ecken:

Edge-Connector Pack

703.34

Edge-Connector 90° Pack

705.99

Zum Verbinden ungekürzter YourLED oder YourLED ECO-Strips:

Auch perfekt geeignet, um den Trofo versteckt zu positionieren.

Überstreichbar und superfach für unsichtbare Installation (z.B. Power Supply hinter Möbel o.ä. verstecken und eine unsichtbare Stromzuführung legen).

Zum Verbinden aller YourLED & YourLED ECO Produkte:

Zum Wiederverbinden von beschichteten und unbeschichteten geschnittenen 12V-Strips mit weiteren 12V-Strips oder für YourLED Zubehör wie Ecken, Flex-Connector, etc.

Der Universal-Verbinder posst in alle Profile.

www.paulmann.com/yourled-connector

Paulmann

Transformatoren und Verteiler (12 V)

für längere Strecken

Power Supply 15 Wmax. 15W230/12V, 15 VA

701.99

Power Supply 48 Wmax. 48W230/12V, 48 VA

702.00

Power Supply 60 W IP65max. 60W230/12V, 60 VA

702.01IP65

Maximale Gesamtlänge Ihres Systems:	15W	48W		60W
	→	→	↔	→	↔
YourLED	5 m	10 m	20 m(10 m + 10 m)	12 m	24 m(12 m + 12 m)
YourLED ECO	6 m	12,5 m	25 m(12,5 m + 12,5 m)	15 m	30 m(15 m + 15 m)
YourLED RGB	2 m	4 m	8 m(4 m + 4 m)	5 m	10 m(5 m + 5 m)
YourLED ECO RGB	2,5 m	6 m	12 m(6 m + 6 m)	8 m	16 m(8 m + 8 m)

→ Maximale Länge für direkt hintereinander gesteckte Strips.
Der erste Wert in Klammern unter der Gesamtlänge gibt die maximale Strecke an, die direkt mit dem Trafo angeschlossen werden kann. Für die volle Länge, benötigen Sie zusätzlich eine Junction-Box oder einen X-Connector, um die Leistung zu verteilen. Bei weiteren Abzweigungen wird die Gesamtlänge kürzer. Summieren Sie die einzelnen Watt-Werte der Strips, um die Trafogröße zu ermitteln.

www.paulmann.com/yourled-trafo

Zum Verlegen der Strips in unterschiedliche Richtungen:

Junction-Box

702.03

X-Connector

702.82

Paulmann

Schalter und Steuerungsgeräte (12 V)

Für jede Anwendung die passende Steuerung

Einfaches An-/Aus-Schalten der YourLED Strips – ganz herkömmlich per Knopfdruck:

On/Off Switch 707.27

max. 60W

DC 12V

15 60 26mm

■ Schaltet einfarbige YourLED und YourLED ECO Strips

Zum Schalten oder Dimmen einfarbiger LED-Strips:

Cord Switch 709.14

max. 60W

DC 12V

5,5 ⇔ 52 ↗12 mm

■ Mini-Schalter und Dimmer zur praktischen Steuerung von YourLED Strips

■ Schaltet und dimmt einfarbige YourLED und YourLED ECO Strips

Touch Switch 709.13

max. 60W

DC 12V

8,5↔43↗30mm

■ Bequem schalten und dimmen durch Antippen
■ Schaltet und dimmt einfarbige YourLED und YourLED ECO Strips
■ Sehr flaches und dezentes Gehäuse
■ Inkl. Klebepads

Dimm/Switch Controller 704.61

max. 60W

DC 12V

22 63 35mm

■ Schaltet und dimmt einfarbige YourLED und YourLED ECO Strips per Fernbedienung

Magnetschalter zur praktischen Steuerung von YourLED Strips an Türen, Fenstern oder Möbelstücken:

Magnetic Switch 709.10

max. 60 W

DC 12V

13,5 ⇔ 40 ↗20 mm

■ Ist der Kontakt unterbrochen, schaltet sich automatisch das Licht an: Tür auf, Licht an!

■ Schaltet einfarbige YourLED und YourLED ECO Strips
■ Inkl. Klebepad und Schrauben

Berührungsloses An-/Aus-Schalten der YourLED Strips – einfach zwischen Power Supply und Strip stecken:

PIR-Sensor 709.16

max. 60 W

DC 12V

8,5 ⇔ 43 ↗ 30 mm

Näherungsschalter (< 5cm) zur berührungslosen Steuerung von YourLED Strips

■ Zum Schalten einfarbiger YourLED und YourLED ECO Strips
■ Sehr flaches und dezentes Gehäuse
■ Inkl. Klebepads

IR-Sensor 707.26

max. 60W

DC 12V

20 ⇔ 57 ↗ 28 mm

■ Bewegungsmelder zur berührungslosen Steuerung einfarbiger YourLED und YourLED ECO Strips

■ 0,5 - 5 m Erfassungsabstand
■ 120° Erfassungswinkel
■ Zeit einstellbar 3-50 Sekunden

Dämmerungsschalter zur tageslichtabhängigen Steuerung von YourLED Strips – schafft Komfort und Sicherheit:

■ Sensibilität fest definiert (< 20 Lux = Licht an)
■ Schaltet automatisch einfarbige YourLED und YourLED ECO Strips
■ Sehr flaches und dezentes Gehäuse
■ Inkl. Klebepads

Twilight Sensor 709.15

max. 60 W

DC 12V

8,5 ⇔43 ↗30 mm

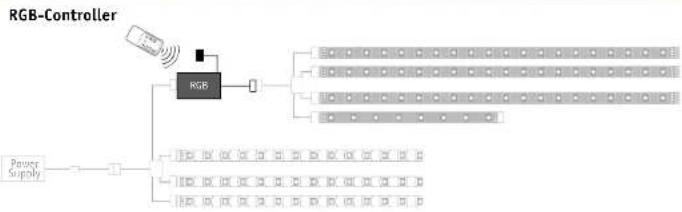

Zur Steuerung von RGB-LED-Strips per Fernbedienung:

Sie können ein ganzes System mit RGB betreiben oder, wie hier gezeigt, nur einen Zweig.

■ 20 direkt anwählbare Farben inkl. „weiß“
Dimmfunktion
■ 6 voreingestellte Programme
Farbablauf
■ Geschwindigkeit einstellbar
■ Helligkeit einstellbar
■ 6 programmierbare Farbtasten

RGB-Controller 12V DC 702.02

max. 60 W

DC 12V

22 ⇔ 60 ⇌ 35 mm

www.paulmann.com/yourledcolours

RGB-Sound-Sensor 709.17

max. 60W

DC 12V

22 60 35mm

■ Für klasse Party Licht
- RGB-Sound-Sensor – erfasst Töne und Musik und setzt diese in einen dynamischen Lichteindruck bei YourLED RGB Strips um
■ 4 verschiedene Sound-Farb-Modi einstellbar
■ Soundoption kann deaktiviert werden
■ 8 feste Farben können eingestellt und gedimmt werden
■ 4 Farbprogramme ohne Soundmodus

Für eine synchrone Steuerung umfangreicher Installationen:
(RGB-) Amplifier


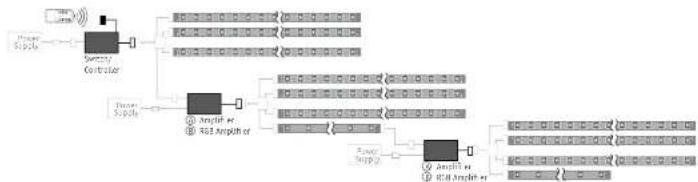

Zur Verstärkung von Steuerungssignalen der 12V Schalter und Steuerungsgeräte (□-14-16)

• A So können Sie größere einfarbige YourLED oder YourLED ECO Strip-Systeme synchron dimmen oder schalten.
• B So können Sie über eine Fernbedienung größere YourLED oder YourLED ECO RGB-Strip-Systeme synchron steuern.
• Über jeden Verstärker schließen Sie einen zusätzlichen Power Supply (□=13) an, um die Systemleistung zu erhöhen.

Für einfarbige YourLED-Installationen Für YourLED-RGB-Installationen

Der Amplifier synchronisiert das Dimmen und Schalten bei Installationen mit mehreren Sets. Für jedes weitere Set benötigen Sie einen Verstärker (Amplifier).

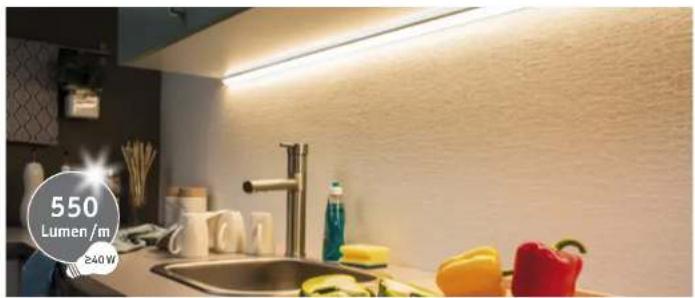

MaxLED 500 (24 V)

Erweiterbare Basic-Sets (inklusive Trafo) und Erweiterungs-Strips

Unbeschichtete Strips

„Cover“ – Beschichtete Strips

warm white

daylight

Bosin

Set

[Table_Title]

1,5m

10W,825lm 705.77 20VA, max. 3m

3m

20W, 1850um - 709.79 36UA max 5.5m

5 m

33W, 2750lm 706.04 75VA, max. 16.5m

10m

53.5W, 5500lm 708.29 80VA, max. 20m

Strip

[Table 1.3.1]

1m

7W,550lm 705.81

2,5m

8.5W, 825lm 705.78 20VA, max. 3.5m

17W,1650lm 705.80

36VA, . 6.5m

28 W, 2750 lm 706.05 60 VA, max. 13 m

48.5W, 5500 lm 708.30

75VA, max. 20m

[Table 1]

6W,550lm 705.82

14W,1375lm 708.28

warm white

daylight

10W.825lm 706.68 20VA, max. 3m

20W, 1650lm 706.66 36VA, max. 5,5m

8.5W, 825lm 706.67 20VA, max. 3.5m

17W,1650lm 706.65 36VA, max. 6,5m

7 W, 550 lm 706.63

6W, 550lm 706.64

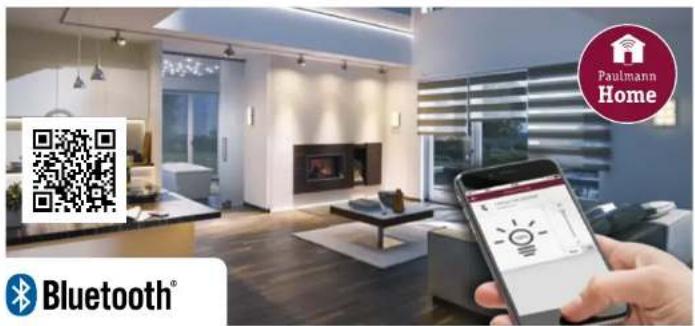

Steuern Sie Ihr Licht bequem per Smartphone oder Fernbedienung mit den ergänzenden Produkten auf Seite 22-23

Bluetooth

Paulmann

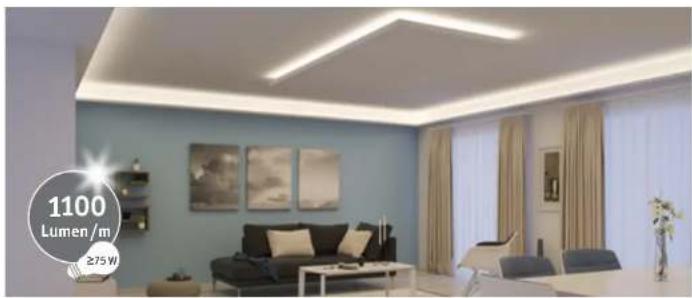

MaxLED 1000 (24 V)

Erweiterbare Basic-Sets (inklusive Trafo) und Erweiterungs-Strips

Unbeschichtete Strips

„Cover“ – Beschichtete Strips

warm white

daylight

Basic

warm white

daylight

1.5m

20W,1650lm 705.85 60VA, max. 5m

17W, 1650lm 705.86 36VA, max. 3m

3m

40 W, 3500 t/m 709.88 75 VA, max. 7 m

34 W, 3300 lm 705.89 60 VA, max. 5,5 m

20W, 1650lm 706.72 60VA, max. 5m

17W, 1650lm 706.71 36VA, max. 3m

Strip

13.5W 1100lm 705.68

115W 1100lm 705 69

40W, 3300 lm 706.70 75VA, max. 7 m

34 W, 3300 lm 706.69 60 VA, max. 5,5 m

MaxLED 500 und 1000 – Steuerungen

Schalten und Dimmen per Sichtkontakt zwischen der Fernbedienung und dem Empfänger.

Dimm/Switch-Controller 2.4GHz

706.19

Schalten und Dimmen ohne Sichtkontakt zwischen Fernbedienung und dem Empfänger (30 m Reichweite im Freifeld).

Paulmann

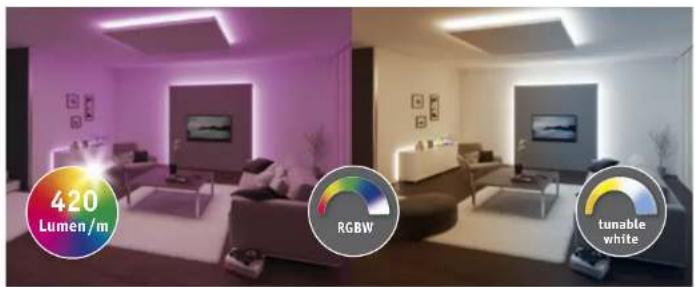

MaxLED RGB, RGBW und tunable white (24V)

Erweiterbare Basic-Sets (inklusive Trafo) und Erweiterungs-Strips

420 Lumen/m RGBW tunable white

„Cover“ – Beschichtete Strips

RGB RGB Basic Set 20 W, 630 lm 705.87 36 VA, max 3 m 40 W, 1260 lm 705.67 60 VA, max 5 m Strip 1 m 13.5 W, 420 lm 705.70

20 W, 630 lm 706.74 36 VA, max 3 m 40 W, 1260 lm 706.73 60 VA, max 5 m 13.5 W, 420 lm 706.57

RGBW tunable w 18 W, 630 lm 706.27 36 VA, max 3 m 36 W, 1260 lm 706.28 60 VA, max 6 m 12 W, 420 lm 706.34

10W, 750 lm 706.23 20VA, max. 3 m 20W, 1740 lm 706.24 36VA, max. 5 m 7W, 580 lm 706.30

Steuerungs-Zubehör

für MaxLED RGB und MaxLED RGBW

RGB-Controller 2,4GHz max. 144 W 706.21 RGBW-Controller 2,4GHz max. 144 W 797.97

Zum Schalten und Dimmen sowie zum Steuern von Lichteffekten der MaxLED RGB- bzw. RGBW Strips (kein sichtbarer Kontakt erforderlich, bis zu 30m Reichweite im Freifeld).

Paulmann

Verbinder für alle MaxLED-Strips (24 V)

Flex-Connector 10cm 705.76

Flex-Connector 1m 705.75

Flex-Connector 5m 705.74

Verbindungskobel zur Verlängerung, Überbrückung oder Verlegung in engen Radien. Auch perfekt geeignet, um den Trofo versteckt zu positionieren.

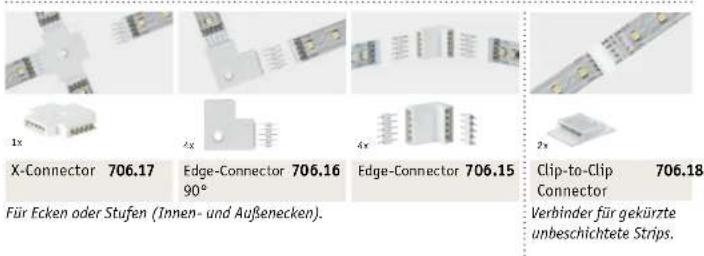

1x X-Connector 706.17 Edge-Connector 706.16 90° Edge-Connector 706.15 2x Clip-to-Clip 706.18 Connector Verbinder für gekürzte unbeschichtete Strips. Für Ecken oder Stufen (Innen- und Außenecken).

Universal Connector 709.19

Zum Wiederverbinden von beschichteten und unbeschichteten geschnittenen 24V Strips mit weiteren 24V Strips oder für MaxLED Zubehör wie Ecken, Flex-Connector, etc.

Der Universal-Verbinder passt in das Corner Profil und Deep Profil.

Steuerung und Transformatoren

Mono Color Amplifier 706.84 max. 144 W

Für einfarbige MaxLED-

Installationen

Der Amplifier synchronisiert das Dimmen und Schalten bei

Installationen mit mehreren Sets. Für jedes weitere Set

benötigen Sie einen Verstärker (Amplifier).

Power Supply 230/24V DC 708.23 max. 36W

Power Supply 230/24V DC 708.24

max. 60W

Für alle 24 V Erweiterungs-Strips

Paulmann

Paulmann Home Bluetooth®

Bluetooth®

Smarte Lichtsteuerung

Steigen Sie mit Paulmann Home Bluetooth einfach und unkompliziert in die Lichtsteuerung ein: Schalten und dimmen Sie Ihre Beleuchtung bequem vom Sofa aus, entweder per App für Smartphone und Tablet oder per Fernbedienung. Auch die Auswahl verschiedener Farbtöne und Lichteffekte ist je nach Produkt möglich.

Zum Steuern eines oder mehrerer Controller

Remote Control Boss 500.01

YourLED-Systeme

max. 60W DC 12V

MaxLED-Systeme

max. 144W DC 24V

Switch/Dimm Controller 500.38

RGB Controller 500.39

Switch/Dimm Controller 500.02

Tunable White Controller 500.03

RGBW Controller 500.04

Paulmann Home www.paulmann.com/smarthome-zbwww.paulmannHome 3.0 ZigBee® 3.0 Better Together Mehr als smartes Licht Ihnen reicht die komfortable App-Steuerung Ihrer Lampen zichkeiten nicht zu 2 Miohe, ZigBee, Forder, und in

Mehr als smartes Licht

Ihnen reicht die komfortable App-Steuerung Ihrer Lampen und Leuchten nicht aus? Mit dem ZigBee-Funkstandard verknüpfen Sie verschiedenste Geräte und Funktionen rund ums Haus zu individuellen Szenarien, z.B. Rollläden, Garagentore, Heizungen und Sicherheitstechnik.

Zum Steuern der ZigBee-Komponenten per App wird eine Smart Friends Box benötigt. Mit der Fernbedienung können Sie die Paulmann ZigBee-Komponenten direkt ohne Box steuern.

Smart Friends Box 500.66

Zum Steuern eines oder mehrerer Controller Direktes Anwählen von Farben und Weißtönen

Gent Remote Control 500.67

YourLED-Systeme

max. 60 W DC 12 V

Switch/Dimm Controller 500.48

RGB Controller 500.49

MaxLED-Systeme

max. 144 W DC 24 V

Switch/Dimm Controller 500.45

Tunable White Controller 500.46

RGBW Controller 500.47

Paulmann

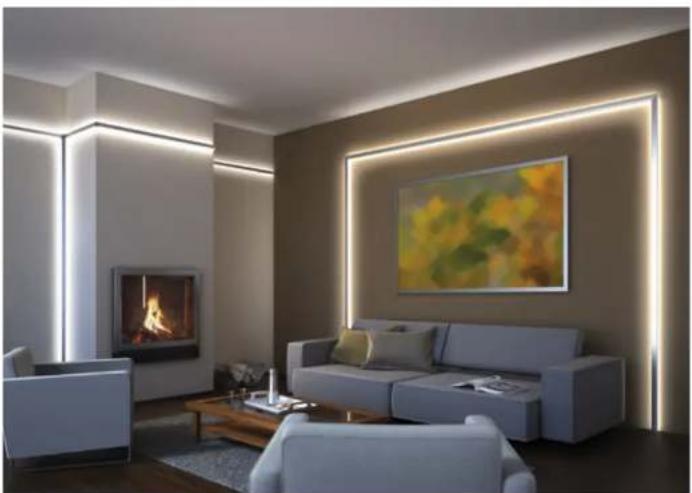

Effektvolle Raumgliederung an Wand und Decke

Schaffen Sie Highlights in Ihrem Wohnbereich für ein neues Wohlfühlerlebnis

• Eine hochwertige Eloxal-Beschichtung verleiht dem Aluminium-Profil einen Schutz und zudem einen seidig schimmernden Glanz.
  ■ Optionaler Diffusor inszeniert das Licht gleichmäßig.
  ■ Profile sind individuell kürzbar und nehmen sämtliche LED-Strips des Paulmann-Sortiments auf.

Konzentrierter Lichtkegel

Flächiges Streiflicht

Paulmann

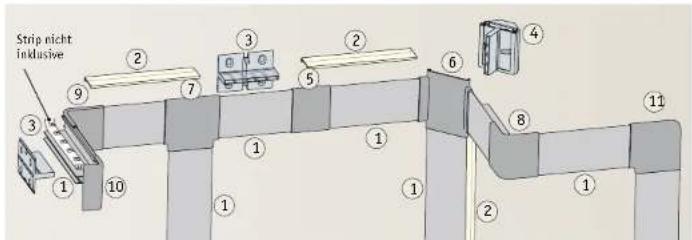

Strip nicht inklusive ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

Profil

für gleichmäßige Lichtinszenierung

Halterung für die Wandmontage

Halterung für die Eckmontage

0420mm
36↔5021mm
702.21

Duo Profil 1m 702.68
Duo Profil 2m 702.67
Diffusor 2m 702.69

Abdeckkappe

42↔355mm
Cover 702.70

Eckverbinder

55 10mm
X-Cover 703.30

T-Verbinder

49 50 5 mm
T-Cover
702.71

Außenecke

42↔3535mm
Outside Corner
702.73

Innenecke

42 39 39mm
Inside Corner
702.72

Abschlusskappe

42 22 24 mm
End Cap
702.74

90°-Ecke

20 ⇔ 60 ≈ 60 mm
90° Corner
704.53
Paulmann

iF Product Design Award Designexperten aus der ganzen Welt zeichneten das Paulmann Delta Profil mit dem iF product design award aus. Mit dem weltweit anerkannten Gütesiegel prämierte die internationale Jury Produkte mit exzellenter Gestaltung.

Delta Profil

Innovationen für dekorative Raumbeleuchtung

Beleuchtete Fußleisten als Highlight

• Dreiecksprofile mit Paulmann-Strips für beleuchtete Fußleisten, Abschlusskanten, Unterschränke und viele weitere Einsatzzwecke.
• Hochwertige Aluminium-Profile, die Dank der Eloxal-Beschichtung stoß- und kratzfest sind.
  Delta Profile sind individuell kürzbar und nehmen sämtliche LED-Strips des Paulmann-Sortiments auf.

Aufbauprofil für LED-Strips

■ Die praktischen Halte-Clips ermöglichen eine flache oder gekippte Montage an Wand oder Decke.
■ Profile sind individuell kürzbar und nehmen sämtliche LED-Strips des Paulmann-Sortiments auf.

Paulmann

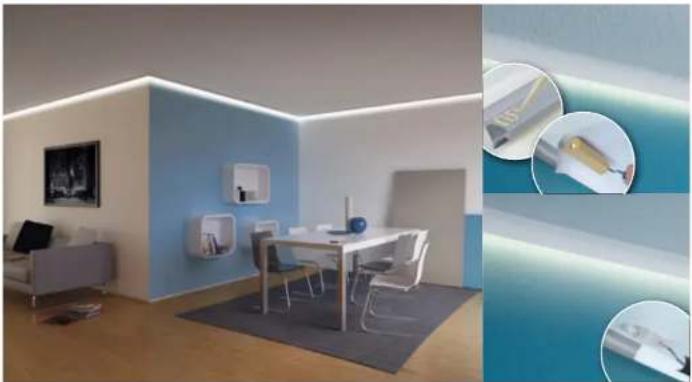

Elegante indirekte Deckenbeleuchtung

Das Profil bringt die Decken in Ihren Räumen zum Schweben

■ Mit dem dekorativen Deckenprofil strahlen Sie Ihre Wände indirekt an.
Das Profil ist überstreichbar und übertapezierbar und kann individuell gekürzt werden.
■ Befestigung ist mittels handelsüblichem Baukleber möglich.
■ Profile sind individuell kürzbar und nehmen sämtliche LED-Strips des Paulmann-Sortiments auf.

Strip nicht inklusive

① Profil inkl. Diffusor Profil inkl. Diffusor

31,5mm 49mm
Corner Profil 1m 704.40
Corner Profil 2m 704.39

② Außenecke

2x

31,5 ⇔ 49 ↗ 49 mm

Outside Edge 704.41

③ Innenecke

2x

31,5 ⇔ 59 ↗ 59 mm

Inside Edge 704.42

Einbauprofil für den Boden oder die Wand

• Einbauprofil zur Beleuchtung mit LED-Strips schafft Lichtakzente am Boden, in Möbeln oder anderen festen Materialien.
  ■ Profile sind individuell kürzbar und nehmen sämtliche LED-Strips des Paulmann-Sortiments auf.

Kg 130 27 mm 9 mm 20 mm 6.5 mm 1x Ø9 ⇔1010 Ø27 mm Ø9 ⇔2010 Ø27 mm Floor Profil 1m 704.10 Floor Profil 2m 704.09

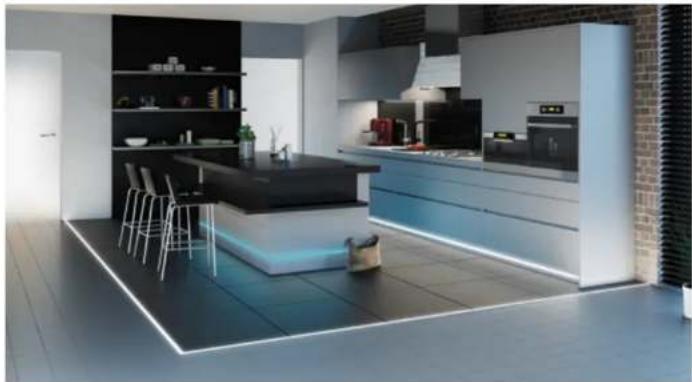

Übergangsprofil zwischen Bodenbelägen

■ Beleuchteter Raumtrenner und Bereichsabgrenzung bei unterschiedlichen Fußbodenbelägen.
■ Kann auch bei schwimmend verlegtem Laminat verwendet werden.
■ Profile sind individuell kürzbar und nehmen sämtliche LED-Strips des Paulmann-Sortiments auf.

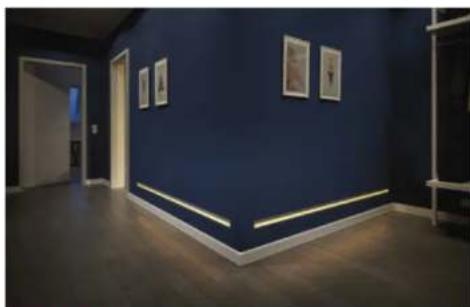

Profil unter der Sockelleiste

■ Orientierungslicht und schwebende Lichtinszenierung am Fußboden.
- Einstellbar auf alle marktgängigen Sockelleisten aus Holz und Kunststoff (15-22 mm Tiefe).
■ Profile sind individuell kürzbar und nehmen sämtliche LED-Strips des Paulmann-Sortiments auf.

Einbauprofil zwischen Gipskarton-Platten

■ Ausgelegt für Trockenbau mit Standard-Gipskarton (12,5mm) und Ständerwerk
■ Tiefsitzender Lichtpunkt für gleichmäßige Profilbeleuchtung
■ Wartungsfähig: das Profil kann bei Bedarf nachträglich von den Halterungen gelöst werden
■ Profile sind individuell kürzbar und nehmen sämtliche LED-Strips des Paulmann-Sortiments auf.

Einbauprofil zwischen Gipskarton-Platten

Ausgelegt für Trockenbau mit Standard-Gipskarton (12,5mm) und Ständerwerk
■ Wartungsfähig: das Profil kann bei Bedarf nachträglich von den Halterungen gelöst werden
■ Profile sind individuell kürzbar und nehmen sämtliche LED-Strips des Paulmann-Sortiments auf.

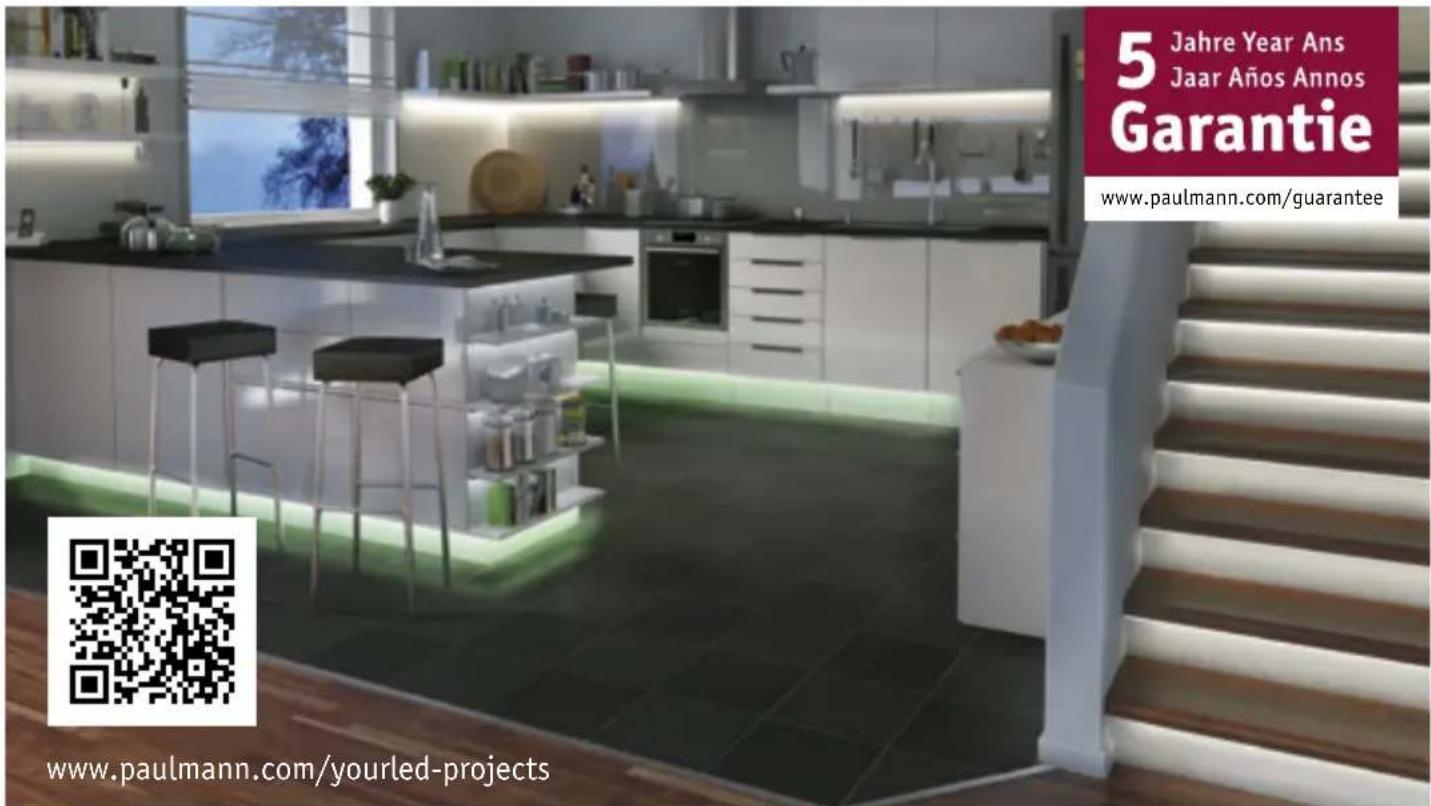

5 Jahre Year Ans Jaar Años Annos Garantie www.paulmann.com/guarantee www.paulmann.com/yourled-projects

LED-Strips verlegen – so einfach geht's:

Planungsunterlagen und Montagetipps auf www.paulmann.com

Alle Strips enthalten eingebaute LED-Lampen der Energieklassen A++, A', A. Die Lampen können in der Leuchte nicht ausgetauscht werden.

P Pulmonium Plumen um die unter engabeute LED Lampen A A' B C D E Die Lampen karten in der Laserite 40% ausgegeben ist wertert. 07/6/2013
