| Produkttyp | Freistehende Waschmaschine |
| Maße (H x B x T) | 85 cm x 60 cm x 65 cm |
| Gewicht | Ca. 75 kg |
| Energieeffizienzklasse | A+++ |
| Fassungsvermögen | 7 kg |
| Schleuderdrehzahl | 1400 U/min |
| Programme | Baumwolle, Pflegeleicht, Feinwäsche, Wolle, Schnellprogramm, Spülen+Schleudern, Abpumpen |
| Zusatzfunktionen | Startzeitvorwahl, Mengenautomatik, Knitterschutz, AquaStop |
| Anschlussleistung | 230 V, 10 A |
| Wasserverbrauch pro Waschgang | Ca. 50 Liter |
| Stromverbrauch pro Waschgang | Ca. 0,8 kWh |
| Geräuschpegel (Waschen/Schleudern) | 54 dB / 76 dB |
| Wasseranschluss | Kaltwasser, max. 1 MPa |
| Türanschlag | Links |
| Trommelmaterial | Edelstahl |
| Steuerung | Elektronisch mit Display |
| Sicherheitsmerkmale | Kindersicherung, Überlaufschutz, Unwuchtkontrolle |
| Reinigung & Pflege | Regelmäßige Flusensieb-Reinigung, Kalkreinigung empfohlen |
| Reparaturfreundlichkeit | Ersatzteile über offizielle Kanäle verfügbar |
Häufig gestellte Fragen - V6540X1 NEFF
Benutzerfragen zu V6540X1 NEFF
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Waschmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch V6540X1 - NEFF und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. V6540X1 von der Marke NEFF.
BEDIENUNGSANLEITUNG V6540X1 NEFF
Ihr neuer Waschtrockner
Sie haben sich für einen Waschtrockner der Marke Neff entschieden.
Bitte nehmen Sie sich ein paar Minuten Zeit zum Lesen und lernen Sie die Vorzüge Ihres Waschtrockners kennen.
Um dem hohen Qualitätsanspruch der Marke Neff gerecht zu werden, wurde jeder Waschtrockner, der unser Werk verlässt, sorgfältig auf Funktion und einwandfreien Zustand geprüft.
Weitere Informationen zu unseren Produkten, Zubehör, Ersatzteilen und Services finden Sie auf unserer Internetseite www.neff-international.com oder wenden Sie sich an unsere Kundendienst-Zentren.
Beschreibt die Gebrauchs- und Aufstellanleitung verschiedene Modelle, wird an den entsprechenden Stellen auf die Unterschiede hingewiesen.
Waschtrockner erst nach dem Lesen dieser Gebrauchs- und Aufstellanleitung in Betrieb nehmen!
Inhaltsverzeichnis
Gebrauchsanleitung
Allgemeine Sicherheitshinweise 4
Umweltschutz / Sparhinweise 6
Ihr neuer Waschtrockner 7
Vor dem ersten Waschen....9
Wäsche vorbereiten und sortieren.... 9
Wasch - und Pflegemittel....11
Programme....13
Wasch- und Trockenoptionen 15
Waschen und Trocknen 17
Reinigung und Pflege....19
Was tun, wenn....21
Kundendienst 24
Aufstellanleitung
Aufstellanleitung 25
Anhang
Programmtabelle....30
Verbrauchswerte 31
Stichwortverzeichnis 32
Allgemeine Sicherheitshinweise
Bestimmungsgemäßer Gebrauch
– Ausschließlich zum Gebrauch im Haushalt.
- Der Waschtrockner ist zum Waschen maschinenwaschbarer Textilien bzw. handwaschbarer Wolle in Waschlauge und zum Trocknen dieser Textilien geeignet.
- Zum Betrieb mit kaltem Trinkwasser und handelsüblichen Wasch- und Pflegemitteln, die für den Einsatz in Waschtrocknern geeignet sind.
- Bei Dosierung aller Wasch-/Hilfs-/Pflege- und Reinigungsmittel beachten Sie unbedingt Herstellerhinweise.
- Der Waschtrockner kann von Kindern ab 8 Jahren, von Personen mit reduzierten physischen, sensorischen oder geistigen Fähigkeiten und von Personen mit mangelnder Erfahrung oder Wissen bedient werden, wenn sie beaufsichtigt werden oder durch eine verantwortliche Person unterwiesen wurden.
- Kinder dürfen keine Reinigungs- und Wartungsarbeiten ohne Aufsicht durchführen.
– Halten Sie Haustiere vom Waschtrockner fern.
- Installieren und betreiben Sie den Waschtrockner in einem Raum mit Abfluss.
Dieser Waschtrockner entspricht den einschlägigen Sicherheitsbestimmungen.
Elektrische Sicherheit
Warnung
Lebensgefahr!
Bei Kontakt mit spannungsführenden Teilen besteht Stromschlaggefahr.
- Ziehen Sie die Netzleitung immer nur am Stecker und nie an der Leitung, weil sie beschädigt werden könnte.
- Fassen Sie den Netzstecker nie mit nassen Händen an.
Verletzungsgefahren
Warnung
Verletzungsgefahr!
- Ein Anheben des Waschtrockners an vorstehenden Bauteilen (z. B. Einfülltür) kann zu einem Abbrechen von Bauteilen führen und Verletzungen verursachen.
- Heben Sie den Waschtrockner nicht an vorstehenden Bauteilen an.
- Wenn Sie auf den Waschtrockner steigen, kann die Arbeitsplatte brechen und dies kann zu Verletzungen führen.
- Steigen Sie nicht auf den Waschtrockner.
- Wenn Sie sich auf die geöffnete Tür stützen, kann der Waschtrockner umkippen und Verletzungen verursachen.
- Stützen Sie sich nicht auf die geöffnete Tür des Wasch-trockners.
- Beim Greifen in die drehende Trommel können Sie sich die Hände verletzen.
- Greifen Sie nicht in die drehende Trommel. Warten Sie, bis sich die Trommel nicht mehr dreht.
Sicherheit für Kinder
Warnung
Verbrühungsgefahr!
- Beim Waschen mit hohen Temperaturen kann es bei Berührung mit heißer Waschlauge (z. B. beim Abpumpen heißer Waschlauge in ein Waschbecken) zu Verbrühungen kommen.
- Berühren Sie heiße Waschlauge nicht.
- Wenn ein Trocknungsprogramm unterbrochen wurde, können Waschtrockner und Wäsche sehr heiß sein. Intensiv Trocknen oder Schontrocknen wählen und das Trocknungsprogramm auf 15 min einstellen, damit die Wäsche abkühlen kann; Wäsche anschließend herausnehmen.
Warnung
Lebensgefahr!
Kinder können beim Spielen an dem Waschtrockner in lebensgefährliche Situationen geraten oder sich verletzen.
- Lassen Sie Kinder nicht unbeaufsichtigt bei dem Waschtrockner!
- Lassen Sie Kinder nicht mit dem Waschtrockner spielen!
Warnung
Lebensgefahr!
Kinder können sich in Geräte einsperren und in Lebensgefahr geraten.
Bei ausgedienten Geräten:
- den Netzstecker ziehen.
– die Netzleitung durchtrennen und mit Stecker entfernen.
– die Verriegelung am Einfüllfenster des Waschtrockners zerstören.
Warnung
Erstickungsgefahr!
Kinder können sich beim Spielen in Verpackungen/Folien und Verpackungsteile einwickeln oder sich diese über den Kopf ziehen und ersticken.
Halten Sie Verpackungen, Folien und Verpackungsteile von Kindern fern.
Warnung
Vergiftungsgefahr!
Wasch- und Pflegemittel können bei Verzehr zu Vergiftungen führen.
Bewahren Sie Wasch- und Pflegemittel für Kinder unzugänglich auf.
Warnung
Augen-/Hautreizungen!
Kontakt mit Wasch- und Pflegemittel kann zu Augen-/Hautreizungen führen.
Bewahren Sie Wasch- und Pflegemittel für Kinder unzugänglich auf.
Warnung
Verletzungsgefahr!
Beim Waschen mit hohen Temperaturen wird das Glas des Einfüllfensters heiß.
Hindern Sie Kinder daran, das heiße Einfüllfenster zu berühren.
Umweltschutz / Sparhinweise
– Die verschiedenen Abfallmaterialien der Verpackung trennen und zur nächsten Sammelstelle bringen.
– Maximale Beladungsmenge des jeweiligen Programmes ausnutzen.
- Normal verschmutzte Wäsche ohne Vorwäsche waschen.
- Statt Baumwolle 90°C Programm Baumwolle Eco 60°C wählen. Vergleichbare Reinigung mit geringerem Energieverbrauch.
- Waschmittel nach Herstellerangabe und Wasserhärte dosieren.
WEEE
Verpackung umweltgerecht entsorgen.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EG (EU) über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Ihr neuer Waschtrockner
Beschreibung des Waschtrockners
Waschtrockner bietet Ihnen
3 Einsatzmöglichkeiten -> Seite 17:
- nur Waschen
- nur Trocknen
- durchgehendes Waschen und Trocknen.
Im durchgehenden Wasch-Trockenprogramm wird ohne weitere Bedienung vom Waschvorgang auf den Trockenvorgang umgestellt.
Das Trocknen erfolgt nach dem Kondensationsprinzip. Das beim Trocknen entstehende Kondensat läuft über den Ablaufschlauch in das Abflussbecken ab.
Einfüllfenster
Achtung!: Der Wasserzulaufschlauch und Wasserablaufschlauch müssen während des Waschens und Trocknens richtig angebracht sein → Seite 28. Der Wasserhahn muss geöffnet sein.
Eine Sicherheitseinrichtung verhindert, dass sich die Einfülltür während des Betriebs öffnet.
Vor dem Öffnen
Stellen Sie sicher, dass sich kein Wasser in der Trommel befindet und die Trommel sich nicht bewegt.
Notentriegelung
Bei Stromausfall kann das Einfüllfenster mechanisch entriegelt werden → Seite 23.

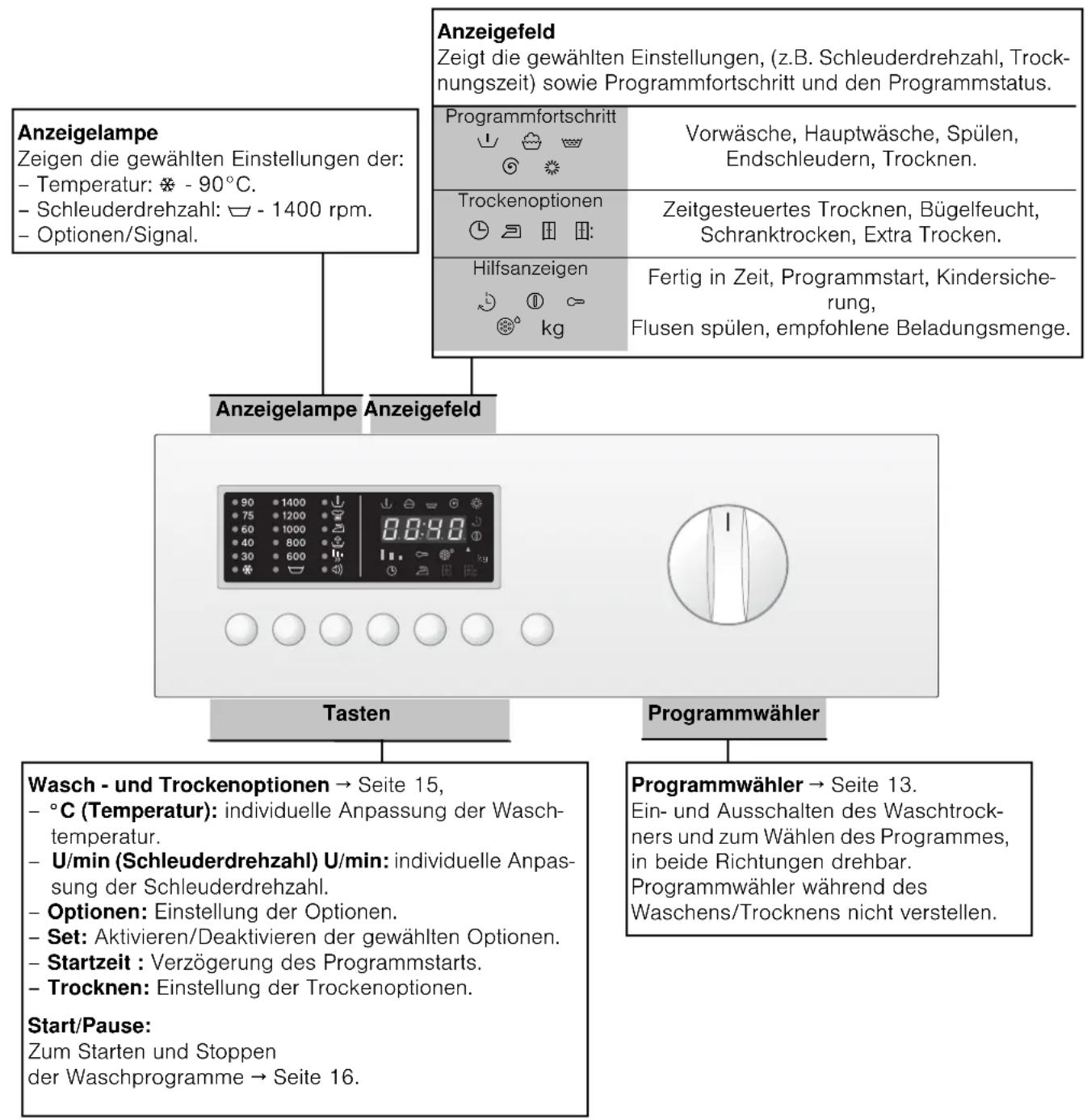

Bedienblende
Vor dem ersten Waschen
Der Waschtrockner wurde vor dem Verlassen des Werkes geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen.

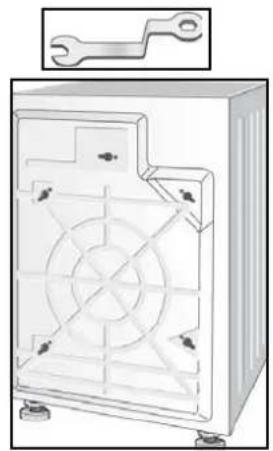

☐ Sicherstellen, dass die Transportsicherungen auf der Rückseite des Waschtrockners entfernt wurden → Seite 26.
☐ Keine Wäsche einfüllen.
☐ Einfüllfenster schließen.
□ Wasserhahn aufdrehen.
□ Waschmittelschublade herausziehen.
☐ 12 Messbecher Waschmittel in Kammer II geben → Seite 11.
Keine Woll- oder Feinwaschmittel verwenden (Schaumbildung).
□ Waschmittelschublade schließen.
☐ Programmwähler auf 60°C Programm stellen.
☐ Taste Start/Pause drücken.
☐ Bei Programmende den Programmwähler auf Aus stellen.
☐ Einfüllfenster öffnen.
Einfüllfenster geöffnet lassen, damit das Innere des Waschtrockners trocknen kann.
Wäsche vorbereiten und sortieren
Wäsche für das Waschen sortieren
Wäsche sortieren nach Angaben auf den Pflegeetiketten
- Weiße Wäsche getrennt von der Buntwäsche waschen.
- Ungesäumte oder eingerissene Wäschestücke sollten nicht im Wasch-trockner gewaschen werden, da sie ausfransen könnten.
- Bei Nichtbeachtung der Textilpflegesymbole kann die Wäsche Schaden nehmen.
Nur Wäsche mit den nachfolgenden Pflegeetiketten waschen:
Pflegeetikett Wäscheart
| 95 90 | Kochwäsche 90°C. |
| 60 40 30 | Buntwäsche 60°C, 40°C, 30°C. |
| 60 40 30 | Pflegeleicht 60°C, 40°C, 30°C. |
| 40 40 30 30 | Hand- und maschinenwaschbare Seide, 40°C, 30°C,kalt. |
Wäsche mit Pflegesymbol nicht im Waschtrockner waschen.
Wäsche für das Trocknen sortieren
Wäsche sortieren nach Angaben auf den Pflegeetiketten
Trocknen Sie nur Wäsche, die mit dem Hinweis "trocknerfest" oder folgenden Pflegesymbolen gekennzeichnet ist:
Pflegeetikett Wäscheart
| Trocknen mit normaler Temperatur. | |
| Trocknen mit niedriger Temperatur (Schontrocknen). |
Folgende Textilien nicht im Waschtrockner trocknen:
- Wäsche mit dem Pflegesymbol ✉ nicht maschinell trocknen.
- Luftundurchlässige Textilien (z.B. gummierte Textilien).
- Empfindliche Gewebe (Seide, synthetische Gardinen) - Knitterbildung!
- Tropfnasse Wäsche - hoher Energieverbrauch!
- Wolle oder Textilien mit Wollanteil.
Wäsche vorbereiten zum Waschen
Lose Fremdkörper (z.B. Münzen, Büroklammern, Nadeln, Nägel) können Wäsche und Bauteile des Waschtrockners beschädigen (z.B. Trommel).
□ Taschen der Wäschestücke leeren.
☐ Sand aus Taschen und Umschlägen bürsten.
☐ Flecken evtl. vorbehandeln.
☐ Reißverschlüsse schließen, Bezüge zuknöpfen.
☐ Gardinenröllchen entfernen oder in Netz/Beutel einbinden.
In einem Wäschenetz/Kissenbezug waschen:
- Empfindliche Wäsche, z.B. Strumpfhosen, Gardinen,
- kleine Wäschestücke, z.B. Socken oder Taschentücher,
- Bügel-BHs (Bügel können sich beim Waschen lösen und Schäden verursachen).
☐ Bei Hosen, Strickwaren und gewirkten Textilien, z.B. Trikotwäsche, T-Shirts oder Sweatshirts, die Innenseite nach außen wenden.
Wäsche vorbereiten zum Trocknen
☐ Ausschließlich Textilien trocknen, die zuvor gewaschen, gespült und geschleudert wurden.
□ Auch Pflegeleichtes vor dem Trocknen schleudern.
Wäschestücke nach Stoffart und gewünschtem Trocknungsgrad sortieren, um ein gleichmäßiges Trocknen zu gewährleisten.
Wäsche Einlegen
Vor Beladung des Waschtrockners sicherstellen, dass sich in der Trommel keine Fremdkörper oder Haustiere befinden.
Explosionsgefahr! Wäschestücke, die mit lösungsmittelhaltigen Waschmitteln vorbehandelt wurden, z.B. Fleckensalz oder Fleckenlösemittel, müssen per Hand sorgfältig ausgewaschen werden, bevor sie in den Waschtrockner gegeben werden, anderenfalls besteht Explosionsgefahr!
☐ Wäsche auseinander falten und locker in die Trommel legen. Kleine und große Wäschestücke mischen.
☐ Maximale Trommelbeladungen beachten, Programmtabelle → Seite 30.
Wäschestücke nicht zwischen Einfüllfenster und Gummidichtung einklemmen.
☐ Einfüllfenster schließen, rastet hörbar ein.
□ Wasch- und Pflegemittel für reines Waschprogramm oder Wasch- und Trockenprogramm abmessen und einfüllen.
□ Wasserhahn öffnen.
Wasch - und Pflegemittel

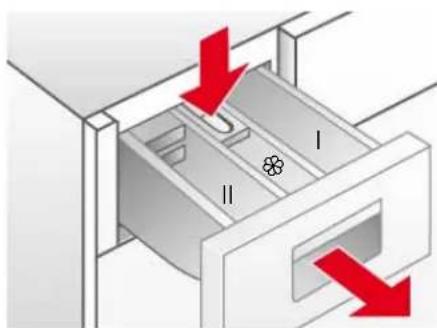

Waschmittelschublade
Die Waschmittelschublade ist in drei Kammern unterteilt
Kammer I : Waschmittel für Vorwäsche.
Kammer II : Waschmittel für Hauptwäsche.
Kammer ☉: Flüssige Zusatzmittel wie Stärke und Weichspüler.
Zusatzmittel werden automatisch während des letzten Spülganges eingespült.
- Maximale Füllmenge beachten, anderenfalls wird die Kammer ✉ zu früh geleert.
- Dickflüssige Zusatzmittel mit Wasser verdünnen, um ein Verstopfen zu verhindern.
Flüssigwaschmitteleinsatz: muss vor der Verwendung des Flüssigwaschmittels eingesetzt werden.
Dazu:
□ Waschmittelschublade bis zum Anschlag herausziehen.
☐ Auf die mit PUSH gekennzeichnete Zone drücken und die Waschmittelschublade herausnehmen.
☐ Den Einsatz in der Kammer II nach vorne bis zum Anschlag ziehen und nach unten drücken.
□ Waschmittelschublade einsetzen.
Entkalkungsmittel
Entkalker können in Kammern I und II gemäß Herstellerinformationen eingefüllt werden. Zuerst Waschmittel und danach Entkalkungsmittel zugeben.
Wasch- und Pflegemittel
Vergiftungsgefahr!
Wasch- und Pflegemittel für Kinder unzugänglich aufbewahren.
Verätzungsgefahr!
Vorsicht beim Öffnen der Waschmittelschublade! In der Schublade können sich noch Waschmittelreste befinden!
Dosierung des Waschmittels gemäß:
- der Beladungsmenge,
- den Angaben des Waschmittelherstellers,
- dem Verschmutzungsgrad,
- der Wasserhärte. Auskunft über den Wasserhärtebereich erteilt Ihnen das zuständige Wasserwerk.
Durch die richtige Dosierung wird die Umweltbelastung reduziert und ein gutes Waschergebnis erzielt.
Für Wolleprogramme nur ph-neutrale Wollwaschmittel verwenden.
Waschmittelpulver dosieren
Normal verschmutzte Wäsche
Programm einstellen.
□ Vorwäsche nicht wählen → Seite 15.
□ Gesamte Waschmittelmenge, lt. Herstellerhinweis, in Kammer II der Waschmittelschublade geben.
Stark verschmutzte Wäsche
Programm einstellen.
□ Vorwäsche wählen → Seite 15.
☐ 1/4 der empfohlenen Waschmittelmenge in Kammer I der Waschmittelschublade geben und 3/4 des Waschmittels in Kammer II.
Flüssigwaschmittel dosieren
Flüssigwaschmittel lediglich für den Hauptwaschgang ohne Vorwäsche verwenden.
Dazu:
☐ Empfohlene Waschmittelmenge in eine Flüssigwaschmittel-Dosierhilfe füllen und in die Trommel geben.
oder
□ Nach Herunterklappen des Flüssigwaschmitteleinsatzes in Kammer II der Waschmittelschublade geben.
Skala auf dem Flüssigwaschmitteleinsatz hilft bei der Dosierung des Flüssigwaschmittels.
Wenn Kammer II für Waschpulver verwendet wird, muss der Flüssigwaschmitteleinsatz hoch geklappt werden.
Programme
Programmwähler
Die Programme lassen sich über den Programmwähler einstellen.
Die bis zum Programmende verbleibende Zeit und die empfohlene Beladungsmenge werden im Anzeigefeld angezeigt.
Waschprogramme\*
*je nach Modell
Baumwolle
Geeignet für strapazierfähige Textilien, kochfeste Textilien aus Baumwolle oder Leinen.
- Buntwäsche bis 60°C.
- Weißwäsche 60°C bis 90°C.
Baumwolle Eco
Waschprogramm für bestmögliche Waschleistung bei minimalem Energie- und Wasserverbrauch.
Pflegeleicht
Waschprogramm für weniger strapazierfähige Textilien aus Baumwolle, Leinen, Synthetik oder Mischgeweben. Die Sortierung nach Farben wird empfohlen.
Fein/Seide
Schonprogramm für empfindliche, waschbare Textilien z.B. aus Seide, Satin, Synthetik oder Mischgeweben (z.B. Gardinen). Schonendes Schleudern zwischen den Spülgängen und reduzierte Endschleuderdrehzahl.
Wolle
Wolle filzt unter dem Einfluss von Wärme, Feuchtigkeit und Bewegung. Das Wolleprogramm beachtet diese Eigenschaften und findet einen optimalen Weg zwischen Stillstand und Bewegung.
Geeignet für hand- oder maschinenwaschbare Textilien aus Wolle oder mit Wollanteil.
Extra Kurz 15'
Kurzwaschprogramm für pflegeleichte, wenig verschmutzte Textilien aus Baumwolle, Leinen, Synthetik oder Mischgeweben. Geeignet zum Auffrischen der Wäsche oder für das Waschen von neuen Textilien vor dem ersten Tragen. Programmdauer beträgt 15 min.
Mix
Zum Waschen von gemischten Wäscheposten aus unterschiedlichen strapazierfähigen und pflegeleichten Textilien.
Sport
Zum Waschen von Funktions- und Sportbekleidung aus Microfaser und Synthetik. Verminderte Knitterbildung mit zusätzlichem Spülgang.
Waschprogramme\*
* je nach Modell
Sensitiv
Zum Waschen von Textilien mit erhöhten Hygieneanforderungen oder für Allergiker. Temperatur bleibt während des Waschvorgangs konstant. Intensiverer Spülgang mit erhöhtem Wasserstand. Für strapazierfähige und pflegeleichte Textilien aus Baumwolle oder Leinen.
Nachtprogramm
Besonders leises Waschprogramm mit reduziertem Endschleudern. Sleep Modus. Nach Programmende erlischt das Display und kann durch das Drücken einer beliebigen Taste wieder aktiviert werden.
Trockenprogramme
Inetnsiv Trocknen
Intensives Trocknen für ☐ (strapazierfähige Textilien) bei 90°C.
Schontrocknen
Schonende Trocknung für ☐ (pflegeleichte Textilien) bei 60°C.
Sonderprogramme
Flusen spülen
Trommel muss leer sein!
Dieses Programm wird ausgeführt um den Trocknungskreislauf von eventuellen Flusenablagerungen zu reinigen. Der Waschtrockner zeigt durch das blinkende Symbol ^® (Flusen spülen) im Anzeigefeld an, dass das Programm durchgeführt werden muss. Der elektronische Zyklenzähler wird danach automatisch zurückgesetzt. Das Symbol ^® (Flusen spülen) erlischt nach Beginn des Programms.
Zum Ausführen des Programmes Flusen spülen verfahren Sie wie folgt:
□ Vergewissern Sie sich, dass die Trommel vollkommen leer ist und schließen Sie das Einfüllfenster.
☐ Stellen Sie den Programmwähler auf Flusen spülen.
☐ Drücken Sie die Taste Start/Pause.
Das Programm Flusen spülen kann auch ohne eine Aufforderung vom Gerät jederzeit ausgeführt werden.
Spülen + Schleudern:
Ein zusätzlicher Spülgang mit anschließendem Schleudern. Soll die Wäsche tropfnass entnommen werden, Schleuderdrehzahl vor Programmstart auf ☐ (Spülstop) stellen → Seite 15.
Abpumpen + Schleudern:
Abpumpen des Spülwassers nach Programmen mit ∽(Spülstop) → Seite 15.
☐ Programmwähler auf Abpumpen + Schleudern stellen.
☐ Die Schleuderdrehzahl auf ☐ (Spülstop) stellen.
☐ Taste Start/Pause drücken.
oder
Abpumpen und Schleudern mit gewünschter Schleuderdrehzahl:
☐ Programmwähler auf Abpumpen + Schleudern.
☐ Taste U/min (Schleudern) so oft drücken bis die gewünschte Schleu- derdrehzahl eingestellt ist.
☐ Taste Start/Pause drücken.
Wasch- und Trockenoptionen
| Taste °C (Temperatur) | Die Temperatur kann für jedes Programm individuell angepasst werden. Drücken Sie dazu die Taste °C (Temperatur) so oft bis die gewünschte Temperatur angezeigt wird. |
| Taste U/min (Schleuder-drehzahl) | Die Schleuderdrehzahl kann für jedes Programm individuell angepasst werden. Drücken Sie dazu die Taste © (Schleudern) so oft bis die gewünschte Schleuderdrehzahl angezeigt wird. |
| Spülstop | Bei ☐ (Spülstop) ist die Schleuderfunktion deaktiviert. Die Wäsche bleibt im letzten Spülwasser liegen. |
| Unwucht-Kontrollsystem | Das automatische Unwucht-Kontrollsystem sorgt durch mehrmalige An-schleuderversuche für gleichmäßige Wäscheverteilung. Bei sehr ungünstiger Wäscheverteilung wird aus Sicherheitsgründen die Drehzahl des Endschleuderns reduziert oder der Schleudergang nicht durchgeführt. |
| Taste Optionen | Die eingestellten Programme können individuell gestaltet werden. |
| Zum Wählen der gewünschten Option:☐ Taste Optionen so oft drücken bis die gewünschte Option gewählt ist (Anzeigelampe blinkt). | |
| Taste Set | ☐ Taste Set drücken um die Option ein-/auszuschalten (Anzeigelampe leuchtet/leuchtet nicht). |
| ☐ Beim Halten der Taste Optionen → erfolgt ein Durchlauf aller Optionen. |
Optionen (Symbole im Anzeigefeld)
| - Vorwäsche | Vorwäsche bei 35°C. Geeignet für stark verschmutzte Wäsche. |
| Intensiv | Verlängerte Waschdauer. Geeignet für besonders stark verschmutzte Wäsche mit angetrockneten Flecken. Zusammen mit Flexi Time nicht möglich |
| Bügelleicht | Spezieller Schleuderablauf mit anschließendem Auflockern. Schonendes Endschleudern bei reduzierter Schleuderdrehzahl. Restfeuchte der Wäsche leicht erhöht. Verringerte Knitterbildung. Wäsche leichter zu bügeln. |
| Wasser Plus | Erhöhter Wasserstand und zusätzlicher Spülgang. Für Gebiete mit sehr weichem Wasser oder zur weiteren Verbesserung des Spülergebnisses. Evtl. Waschmittelrückstände werden entfernt. |
| Flexi Time | Einstellung der Waschdauer. normal-mittel-mindest. |
- Signal Zum Aktivieren bzw. Deaktivieren des Signaltons.
Startzeit
Den Programmstart können Sie vor Programmbeginn verzögern. Mit der Restzeit legen Sie fest wann das gewählte Programm enden soll. Die Restzeit kann in Stunden-Schritten, bis maximal 24 Stunden, eingestellt werden. Taste Startzeit so oft drücken, bis gewünschte Stundenzahl angezeigt wird.
Anschließend Start/Pause drücken, das Programm beginnt verzögert in Abhängigkeit der eingestellten Restzeit. Im Anzeigefeld wird bis zum Programmende benötigte Zeit angezeigt.
Taste Trocknen
Die Trockenprogramme → Seite 14 können durch die Trockenoptionen individuell angepasst werden.
- Drücken Sie dazu die Taste Trocknen, bis die gewünschte Trockenoption im Anzeigefeld erscheint.
- Zum Deaktivieren Taste Trocknen so oft wählen bis 8:00 im Anzeigefeld erscheint.
Trockenoptionen (Symbole im Anzeigefeld)
| ∅ Zeitgesteuertes Trocknen | Die Trocknungszeit kann durch wiederholtes Drücken der Taste Trocknen zwischen 2:40 und 0:00 eingestellt werden. |
| ∅ Bügelfeucht | Die Restfeuchte in der Wäsche ist erhöht. Ermöglicht ein leichteres Bügeln. |
| ∅ Schranktrocken | Die Wäsche ist trocken und schrankfertig. |
| ∅+ Extra trocken | Die Wäsche wird intensiv getrocknet. Geeignet für schwer trocknende Wäsche. |
Taste Start/Pause
Start/Pause drücken um gewähltes Programm zu starten.
Die ⚡ (Restzeit) erscheint im Anzeigefeld. Das Symbol Ⓔ (Programmstart) leuchtet.
Programmfortschritt
Der Programmfortschritt erscheint im Anzeigefeld.
Vorwäsche
Hauptwäsche
Spülen
© Endschleudern
Trocknen
Programm ändern
Zum Ändern des Programmes:
□ neues Programm wählen,
□ Start/Pause drücken.
Das neue Programm startet.
Programm unterbrechen
Taste Start/Pause während des Programmablaufs so lange gedrückt halten, bis P#ezeigefeld erscheint. Während der Programmunterbrechung erscheint abwechselnd P#eRestzeit.
Taste Start/Pause drücken, um das Programm fortzusetzen.
Programm abbrechen
Taste Start/Pause so lange drücken bis angezeigt wird.
Bei Waschprogrammen mit hoher Temperatur:
- Wäsche abkühlen: Spülen + Schleudern wählen.
- Taste Start/Pause drücken.
Bei Programmen mit geringer Temperatur:
- Abpumpen + Schleudern wählen.
- Taste Start/Pause wählen.
Beim Abbrechen des Trockenprogramms kann die Wäsche noch sehr heiß sein.
Waschen und Trocknen
Nur Waschen
Programmwähler auf gewünschtes Programm stellen, z.B. Baumwolle 60°C.
- Im Anzeigefeld erscheinen abwechselnd ⭕ (Restzeit) und empfohlene Beladungsmenge in kg. Das Symbol ⑩ blinkt.
☐ Ggf. Temperatur und Schleuderdrehzahl anpassen und Optionen für individuelle Programmgestaltung wählen → Seite 15.
– Funktion Trocknen darf nicht aktiviert sein!
□ Wäsche einlegen → Seite 10.
- Maximale Beladungsmenge beachten, Programmtabelle → Seite 30.
☐ Taste Start/Pause drücken.
- Ⓥ (Restzeit) wird im Anzeigefeld angezeigt. Das Symbol Ⓓ (Programmstart) leuchtet.
- Waschprogramm startet.
Programmwähler auf gewünschtes Trockenprogramm stellen.
- Im Anzeigefeld erscheinen abwechselnd ⚙️ (Restzeit) und empfohlene Beladungsmenge in kg.
☐ Taste Trocknen drücken um die Trockenoptionen einzustellen → Seite 16.
- Wenn Sie diese Wahl nicht vornehmen ist die Option ☐ (Schranktrocken) eingestellt.
□ Wäsche einlegen → Seite 10.
- Maximale Beladungsmenge beachten, Programmtabelle → Seite 30.
☐ Taste Start/Pause drücken.
- ⚙ (Restzeit) wird im Anzeigefeld angezeigt und die Symbole ⚙ (Trocknen) und Ⓐ (Programmstart) leuchten.
- Trockenprogramm startet.
Durchgehende Wasch- und Trockenprogramme.
☐ Programmwähler auf gewünschtes Programm stellen, z.B. Baumwolle 60°C.
- Im Anzeigefeld erscheinen abwechselnd ⏻ (Restzeit) und empfohlene Beladungsmenge kg. Das Symbol ⑩ blinkt.
☐ Ggf. Temperatur und Schleuderdrehzahl anpassen und Optionen für individuelle Programmgestaltung wählen, → Seite 15.
☐ Taste Trocknendrücken, um die Trockenoptionen einzustellen → Seite 16.
□ Wäsche einlegen → Seite 10.
- Maximale Beladungsmenge in kg beachten, Programmtabelle → Seite 30.
☐ Taste Start/Pause drücken.
Nur Trocknen
Waschen und Trocknen
Das durchgeführte Trockenprogramm wird automatisch durch das
Waschprogramm festgelegt, Programmtabelle → Seite 30.
Programmende
Die Wasch- und Trockenprogramme werden automatisch beendet. Im Anzeigefeld erscheint 38:81
Programmwähler auf Aus stellen.
□ Wäsche aus der Trommel nehmen.
☐ Einfüllfenster geöffnet lassen, damit das Innere des Waschtrockners trocknen kann.
☐ Wasserhahn schließen, bei Modellen mit Aquastop nicht erforderlich.
Spülstop
War zu Beginn des Waschganges die Schleuderfunktion deaktiviert ⇌ (Ohne Endschleudern = Wäsche bleibt im letzten Spülwasser liegen), wird das Waschprogramm nach dem letzten Spülen angehalten.
Im Anzeigefeld erscheint 50wchselnd mit .
Um das Spülwasser abzupumpen und die Wäsche ggf. zu schleudern:
☐ Drücken Sie die Taste U/min (Schleudern) so oft bis die gewünschte Schleuderdrehzahl eingestellt ist. Wasser wird abgepumpt, Wasch-trockner schleudert. Programm ist beendet, wenn im Anzeigefeld erscheint.
Die maximale Schleuderdrehzahl ist abhängig vom gewählten Waschprogramm.
Wenn nicht geschleudert werden soll:
☐ Taste U/min (Schleudern) drücken (Restzeit für Abpumpen wird angezeigt).
Wasser wird abgepumpt, Waschtrockner schleudert nicht. Programm ist beendet, wenn im Anzeigefeld Erscheint.
☐ Programmwähler auf Aus stellen.
□ Wäsche entnehmen.
☐ Einfüllfenster geöffnet lassen, damit das Innere des Waschtrockners trocknen kann.
☐ Wasserhahn schließen. Bei Modellen mit Aquastop nicht erforderlich.
Kindersicherung
Zum Sichern des Waschtrockners gegen versehentliches Ändern der eingestellten Funktionen.
Aktivieren/Deaktivieren: Taste Optionen und Set zusammen drücken um die Kindersicherung zu aktivieren bzw. zu deaktivieren.
Bei aktivierter Kindersicherung leuchtet ≈ im Anzeigefeld
Reinigung und Pflege
Sicherheitshinweise
Stromschlaggefahr!
Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz.
Waschtrockner niemals mit einem Wasserstrahl reinigen!
Explosionsgefahr!
Waschtrockner niemals mit Lösungsmitteln reinigen!
Verbrühungsgefahr!
Heiße Waschlauge muss vor dem Ablassen abgekühlt werden!
Gehäuse und Bedien- blende
Mit einem weichen, feuchten Lappen abreiben.
Waschmittel- und Reinigerreste sofort entfernen.
Reinigen mit Wasserstrahl verboten.
Trommel
Zurückgebliebene Fremdkörper aus Trommel und Gummidichtung entfernen.
Entkalkung der Trommel:
- Verwenden Sie zum Entkalken des Waschtrockners nur Marken-Entkalkungsmittel mit Korrosionsschutz für Waschmaschinen.
- Angaben des Herstellers zum Gebrauch und zur Dosierung beachten.
- Nach dem Entkalken und Beseitigen des Rosts in der Trommel Programm Spülen + Schleudern mehrmals ausführen, um alle Säurereste zu beseitigen.
Wenn zurückgebliebene Metallgegenstände (z.B. Münzen, Büroklammern, Nadeln, Nägel) Rostflecken verursacht haben:
- Chlorfreie Reinigungsmittel verwenden. Angaben des Herstellers beachten. Niemals Stahlwolle verwenden.
Waschmittelschublade
Bei Wasch- oder Pflegemittelrückständen:
□ Waschmittelschublade bis zum Anschlag herausziehen.
☐ Auf die mit PUSH gekennzeichnete blaue Zone drücken und die Waschmittelschublade herausnehmen.
☐ Führung der Waschmittelschublade reinigen.
☐ Den blauen Weichspülkammereinsatz herausnehmen.
□ Waschmittelschublade und den Weichspülkammereinsatz unter fließendem Wasser reinigen.
☐ Weichspülkammereinsatz einsetzen.
□ Waschmittelschublade einsetzen.
Laugenpumpe
Programmwähler auf Aus stellen.
☐ Schraubenzieher verwenden um Arretierstifte zu lösen.
☐ Die Sockelblende umklappen und nach oben herausnehmen.

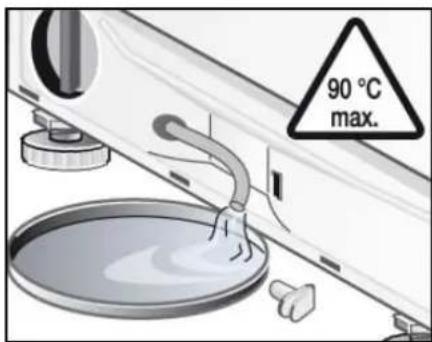

Wasser ablassen
☐ Ablassschlauch aus der Halterung nehmen.
□ Stopfen vom Ablassschlauch entfernen und die Waschlauge ablassen.
- Ggf. muss der Ablassbehälter mehrmals geleert werden.
- Wenn kein Wasser mehr austritt, den Stopfen wieder einsetzen.
☐ Ablassschlauch in die Halterung einsetzen.

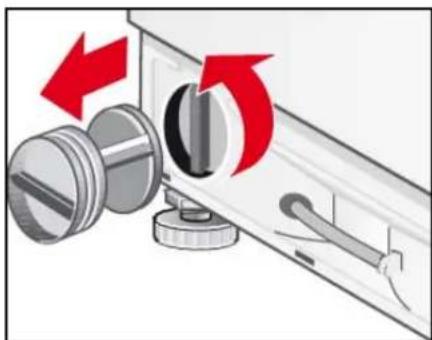

Laugenpumpe reinigen
□ Pumpendeckel abschrauben.
- Das Pumpengehäuse säubern und Fremdkörper aus ihm entfernen.
- Vergewissern Sie sich, ob sich das Laufrad frei drehen kann.
☐ Pumpendeckel wieder anbringen und fest zuschrauben.
☐ Sockelblende in 4 Rasthaken setzen und durch die Arretierstifte am Gehäuse befestigen.

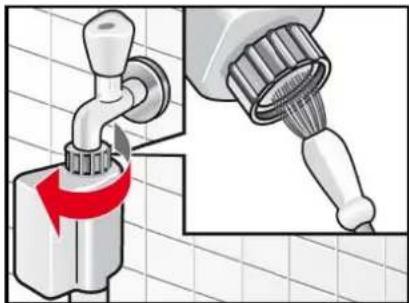

Sieb im Wasserzulauf- schlauch
Wenn kein oder nicht genügend Wasser in den Waschtrockner einläuft, zunächst Wasserdruck im Zulaufschlauch abbauen:
□ Wasserhahn schließen.
□ Beliebiges Programm wählen
(außer Spülen + Schleudern / Abpumpen + Schleudern).
☐ Taste Start/Pause drücken.
Programm ca. 40 Sekunden laufen lassen.
☐ Programmwähler auf Aus stellen.
□ Netzstecker aus der Steckdose ziehen.
☐ Wasserzulaufschlauch vom Wasserhahn abschrauben.
☐ Sieb mit kleiner Bürste oder Pinsel reinigen.
☐ Schlauch wieder anschließen.
□ Wasserhahn öffnen.
☐ Prüfen, ob am Schlauchende Wasser austritt.
□ Wenn Wasser austritt, richtigen Sitz des Siebes prüfen.
Waschtrockner entkalken
Bei richtiger Waschmitteldosierung nicht nötig. Falls doch, nach Angaben des Entkalkungsmittel-Herstellers vorgehen. Geeignete Entkalker können über unsere Internetseite oder über den Kundendienst → Seite 24 bezogen werden.
Was tun, wenn...
Stromschlaggefahr!
Reparaturen nur vom Kundendienst oder von autorisierten Fachkräften durchführen lassen.
Im Reparaturfall oder wenn Sie eine Störung nicht mit Hilfe nachstehender Tabelle selbst beheben können:
Programmwähler auf Aus stellen.
□ Waschtrockner vom Stromnetz trennen.
□ Wasserhahn schließen.
☐ Kundendienst rufen → Seite 24.
| Fehlercode | |
| Einfüllfenster nicht richtig geschlossen. Das Einfüllfenster schließen. | |
| Das Wasserschutzsystem hat angesprochen. Das Gerät vom Stromnetz trennen, den Wasserhahn schließen und den Kundendienst verständigen. | |
| Wasser läuft nicht ein. Siehe Störung Wasser läuft nicht ein. | |
| Das Wasser wird nicht abgepumpt. Siehe Störung Wasser wird nicht abgepumpt. | |
| Kein Fehler! Das Unwuchtkontrollsystem erkennt durch Wäschestücke verursachte Unwucht. Programm “Flusen spülen“ kann nicht starten. Wäsche entnehmen. | |
| Maximale oder minimale Beladungsmenge für das Trocknen nicht beachtet. HI/END oder LO/END blinken abwechselnd im Display. Siehe Störung Trockenergebnis nicht zufriedenstellend. | |
Andere Fehlercodes sind ausschließlich für den Kundendienst. Notieren Sie den Fehlercode für den Kunden-dienst.
Störung Mögliche Ursache Abhilfe
| Programm startet nicht. | Taste Start/Pause nicht gedrückt. | Taste Start/Pause drücken. |
| Startzeitverzögerung gewählt. Waschtrockner startet nach Ablauf der Verzögerungszeit.Ggf. Fertig-in-Zeit ändern → Seite 15. | ||
| Stromausfall.Gewählte Startzeitverzögerung gelöscht. | Neuwahl der Verzögerungszeit oder Programm sofort starten.Taste Start/Pause drücken. | |
| Einfüllfenster nicht richtig geschlossen. | Einfüllfenster schließen. | |
| Stecker nicht richtig in die Steckdose eingesteckt. | Stecker richtig einstecken. | |
| Maximale Schleuderdrehzahl kann nicht eingestellt werden. | Maximale Schleuderdrehzahl ist vom gewählten Programm abhängig. | Bei Bedarf Programm ändern. |
| Wasser wird nicht abgepumpt. | Ablaufschlauch ist verdreht. Ablaufschlauch richtig anbringen. | |
| Laugenpumpe ist verstopft. | Laugenpumpe reinigen → Seite 20. | |
| Waschmittelrückstände in der Waschmittelschublade. | Feuchtes oder verklumptes Waschmittel. | Waschmittelschublade reinigen und trocken → Seite 19. |
| Dosierhilfe für Flüssigwaschmittel verwenden. | ||
| Wasser läuft nicht ein. | Netzstecker nicht richtig eingesteckt. | Netzstecker richtig einstecken. |
| Einfüllfenster nicht richtig geschlossen. | Einfüllfenster schließen. | |
| Wasserhahn nicht geöffnet. Wasserhahn öffnen. | ||
| Sieb im Wasserzulaufschlauch verstopft. | Sieb im Wasserzulaufschlauch reinigen → Seite 20. | |
| Wasserzulaufschlauch ist eingeklemmt oder geknickt. | Wasserzulaufschlauch prüfen. | |
| Starke Vibrationen beim Schleudern. | Waschtrockner ist nicht richtig ausge- richtet. | Waschtrockner ausrichten → Seite 27. |
| Transportsicherungen nicht entfernt. Transportsicherung entfernen → Seite 26. | ||
| Waschtrockner füllt sich mit Wasser und pumpt es fort-während ab. | Ablaufschlauch zu niedrig angebracht. Ablaufschlauch korrekt anbringen → Seite 28. | |
| Kein Wasser in der Trommel zu sehen. | Kein Fehler. Bei bestimmten Programmen befindet sich das Wasser unterhalb des sichtba-ren Bereiches. | |
| Wasser tritt unter dem Gerät hervor. | Verschraubung des Zulaufschlauches undicht. | Verschraubung festziehen. |
| Ablaufschlauch undicht. Ablaufschlauch durch Kundendienst austauschen lassen. | ||
| Schaum tritt aus der Waschmittelschublade aus. | Waschmittel überdosiert. Nur textilgerechte Waschmittel verwenden, die für Waschmaschinen geeignet sind.Auf die richtige Dosierung achten. | |
| Mehrmaliges Anschleudern | Kein Fehler.Unwucht-Kontrollsystem versucht un-günstige Wäscheverteilung durch mehrmaliges Anschleudern auszuglei- chen. | Stets große und kleine Wäschestücke gemeinsam waschen. |
| Wäsche nicht richtig ge-schleudert. | Große Wäschestücke haben sich nicht gleichmäßig in der Trommel verteilt.Schleuderdrehzahl wird aus Sicher-heitsgründen automatisch reduziert. | Stets große und kleine Wäschestücke zusammen waschen. |
| Waschergebnis nicht zu-friedenstellend. | Verschmutzung stärker als angenom-men. | Geeignetes Programm wählen, z. B. Programm mit Vorwäsche.Ggf. Flecken vorbehandeln. |
| Zu wenig oder falsches Waschmittel verwendet. | Geeignetes Waschmittel entsprechend Herstellerangaben dosieren. | |
| Maximale Beladungsmenge überschrit- ten. | Beladungsmenge entsprechend Pro-gramm wählen. | |
| Waschmittelrückstände auf der Wäsche. | Einige phosphatfreie Waschmittel ent-halten wasserunlösliche Rückstände, die sich als helle Flecken auf der Wä-sche zeigen. | Wäsche wiederholt spülen oder ggf. auf Flüssigwaschmittel umstellen. Wäsche nach dem Trocknen ausbürsten. |
| Graue Rückstände auf der Wäsche. | Verschmutzung durch Salben, Fett oder Öl. | Wäsche mit maximaler Waschmitteldo-sierung und maximal zulässiger Tem- peratur waschen, siehe Pflegeetikett. |
| Unerwarteter Pro-grammabbruch. | Taste Start/Pause versehentlich ge-wählt. | Taste erneut drücken, um Programm zu starten. |
| Schleudern während des Trocknens | Kein Fehler Nach ca. 10 Minuten Trocknungszeit startet ein "Thermoschleudern" für energiesparendes Trocknen. | |
| Trockenergebnis nicht zu-friedenstellend. | Wäsche haftet nach Schleudern fest an der Trommelwand. | Wäsche von Hand auflockern, Trockenprogramm starten → Seite 17. |
| Geschlossener Wasserhahn Wasserhahn öffnen. | ||
| Trocknungszeit zu kurz gewählt. Trocknungszeit entsprechend Beladungsmenge wählen. | ||
| Maximale oder minimale Beladungs-menge nicht beachtet → Seite 30. | Nach Programmende: Beladungsmen-ge anpassen, geeignetes Trockenpro-gramm wählen und neu starten. | |
| Weichspüler wird nicht voll-ständig eingespült oder es bleibt zu viel Wasser in der Kammer ≈ stehen. | Der Weichspülkammereinsatz ist nicht richtig angebracht oder verstopft. | Den Weichspülkammereinsatz ggf. reinigen und richtig in derKammer ≈ an-bringen → Seite 19. |
| Wäsche wird nicht getrocknet. | Der Wasserhahn ist geschlossen. Wasserhahn öffnen. | |
| Die Beladungsmenge ist zu groß. Beladungsmenge reduzieren. | ||
| Die Trocknungszeit ist zu kurz. Geeignete Trocknungszeit wählen. | ||
| Keine Anzeige im An-zeigefeld. | Stromausfall. Programm wird fortgesetzt, wenn Strom wieder fließt. Soll Wäsche während ei-nes Stromausfalls entnommen werden, erst Waschlauge ablassen → Seite 20. Prüfen, ob:- Stecker richtig in Steckdose steckt.- Leitungsschutz (Sicherung) ausge-löst hat. Wenn ja, Kundendienstrufen → Seite 24. | |
| Einfüllfenster lässt sich nicht öffnen. | (Spülstop) gewählt. | ProgrammAbpumpen + Schleudern wählen und TasteStart/Pause drücken. |
| Programm läuft bzw. Einfüllfenster ist aus Sicherheitsgründen verriegelt. | Warten bis [REDACT]zeigefeld steht. | |
| Stromausfall. Das Einfüllfenster mechanisch entrie-geln. | ||
Notentriegelung | Um das Einfüllfenster im Falle eines Stromausfalls mechanisch zu entriegeln müssen Sie:☐ Den Programmwähler aufAustellen und den Netzstecker aus der Steckdo-se ziehen.☐ Die Sockelblende öffnen und das Wasser ablassen → Seite 20.☐ Die Notentriegelung nach unten ziehen und gleichzeitig das Einfüllfenster öff-nen.Vergewissern Sie sich vor dem Öffnen des Einfüllfensters, dass sich in dem Waschtrockner kein Wasser bzw. keine heiße Waschlauge befindet!Öffnen Sie keinesfalls das Einfüllfenster mit der Notentriegelung, während sich die Trommel noch dreht! | |
Wenn eine Störung nicht selbst behoben werden kann (Aus-/Einschalten) oder eine Reparatur erforderlich ist:
- Programmwähler auf Aus stellen und Netzstecker aus der Steckdose ziehen.
– Wasserhahn zudrehen und Kundendienst rufen → Seite 24.
Kundendienst
Bevor Sie den Kundendienst rufen, prüfen Sie bitte erst, ob Sie die Störung selbst beheben können → Seite 21.
In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten für den Technikereinsatz.
Den für Sie nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Adressverzeichnis (je nach Modell).
Bitte geben Sie dem Kundendienst Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) des Geräts an.
E-Nr.
FD
Tragen Sie die Nummer Ihres Geräts hier ein.
Sie finden diese Angaben auf dem Typenschild im Rahmen des Einfüllfensters.
Helfen Sie durch Nennung der Erzeugnis- und Fertigungsnummer mit, unnötige Anfahrten des Kundendienstes zu vermeiden. Sie sparen damit verbundene Mehrkosten.
Vertrauen Sie auf die Kompetenz des Herstellers. Wenden Sie sich an uns. Sie stellen damit sicher, dass die Reparatur von geschulten Service-technikern durchgeführt wird, die mit den Original-Ersatzteilen ausgerüstet sind.
Aufstellanleitung
Sicherheitshinweise
Der Waschtrockner hat ein hohes Gewicht. Vorsicht beim Anheben.
Waschtrockner mit sichtbaren Schäden nicht in Betrieb nehmen. Im Zweifelsfall Kundendienst oder Händler befragen.
Waschtrockner nicht im Freien oder in frostgefährdeten Bereichen aufstellen. Eingefrorene Schläuche können reißen oder platzen. Waschtrockner könnte dadurch beschädigt werden.
Waschtrockner nicht auf den Kopf oder auf die Geräteseite stellen. Waschtrockner nicht an herausstehenden Geräteteilen anheben (z.B. Tür).
Waschtrockner nicht hinter einer Tür oder einer Schiebetür aufstellen, die das Öffnen der Waschtrocknertür verhindern könnte! Kinder können sich so nicht einsperren und in Lebensgefahr geraten.
Transportsicherungen und Querverbinder entfernen und aufbewahren.
Zusätzlich zu den hier aufgeführten Hinweisen können besondere Vorschriften Ihres lokalen Wasser- und Stromversorgungsunternehmens gelten.
In Zweifelsfällen vom Fachmann anschließen lassen.
Lieferumfang
| Anzahl | Bezeichnung |
| 5 St. Abdeckungen für Öffnungen nach dem Entfernen der Transportsicherungen. | |
| 1 St. Schlüssel | |
| 1 St. 1 | Schlauchschelle 24-40 mm ∅ für den Anschluss an einen Siphon. |
| 1 St. Türschablone | |
| 2 St. Türscharniere mit Schrauben | |
An der Rückseite des Waschtrockners:
- Wasserablaufschlauch,
- Wasserzulaufschlauch,
- Netzkabel mit Stecker,
- Gebrauchsanleitung + Heft mit Kundendienstadressen.
Feuchtigkeit in der Trommel ist bedingt durch die Endkontrolle, die jeder Waschtrockner vor Verlassen des Werks durchläuft.
Transportsicherungen entfernen
Alle Schrauben mit dem beigelegten Schlüssel ausschrauben.
Schutzabdeckungen ein- setzen.
Alle Transportsicherungen komplett entfernen und die Netzleitung aus den Halterungen nehmen.
- Vor dem ersten Gebrauch sind alle Transportsicherungen unbedingt zu entfernen und für späteren Transport aufzubewahren. - Bei späterem Transport Transportsicherungen unbedingt wieder einbauen - verhindert Beschädigung des Waschtrockners.
Aufstellen und Ausrichten
Aufstellen
- Standsicherheit ist wichtig, damit der Waschtrockner während des Schleuderns nicht "wandert".
- Aufstellfläche muss fest, sauber und eben sein.
- Nicht geeignet sind Parkettböden und weiche Bodenbeläge, z.B. Teppichböden oder Fußbodenbeläge mit Schaumstoffrücken.

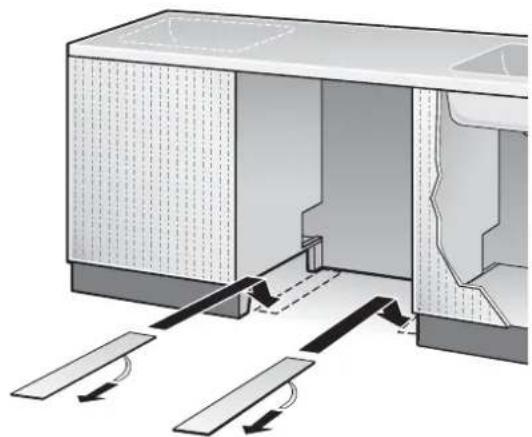

Gleitbleche erleichtern das Einschieben des Waschtrockners in die Einbaunische.
- Bestellbar über Kundendienst, Ersatzteil-Nr. 66 1827.
- Gleitbleche vor dem Einschieben des Waschtrockners mit einem Gemisch aus Wasser und Spülmittel befeuchten. Keine Fette und/oder Öle verwenden!

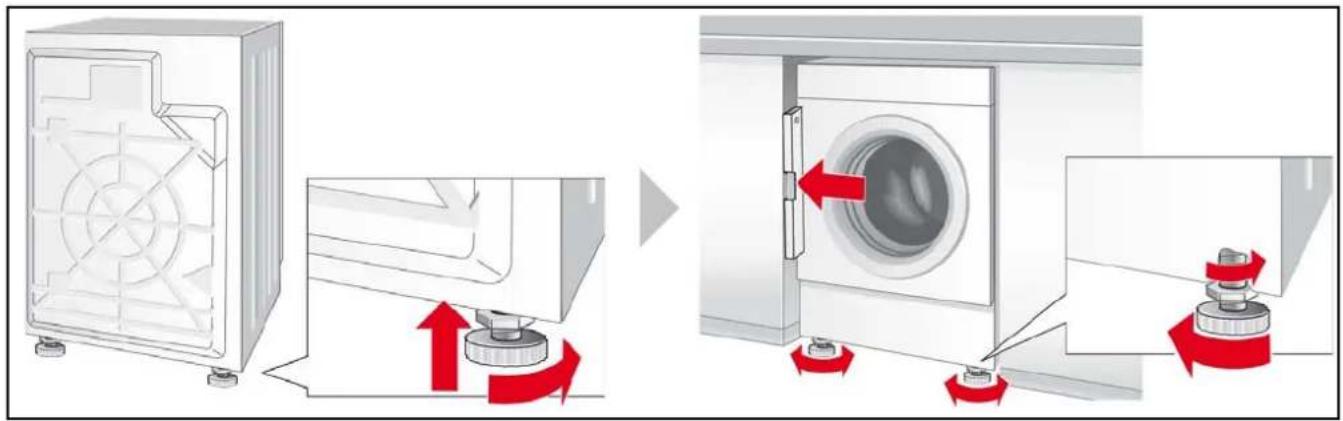

Starke Geräuschbildung, Vibrationen und "Wandern" können Folge einer nicht korrekten Ausrichtung sein!

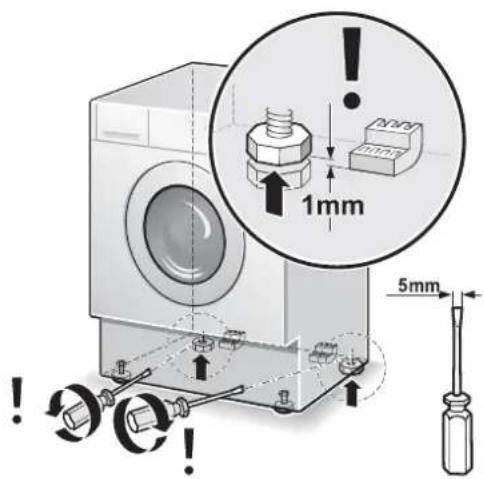

- Alle vier Gerätefüße müssen fest auf dem Boden stehen.
- Der Waschtrockner darf nicht wackeln!
- Ausrichtung des Waschtrockners mit Wasserwaage überprüfen, evtl. korrigieren.
- Der Waschtrockner darf nicht an den Seitenwänden der Einbaunische anliegen!
- Die Kontermuttern der vorderen Gerätefüße müssen fest gegen das Gehäuse geschraubt sein!

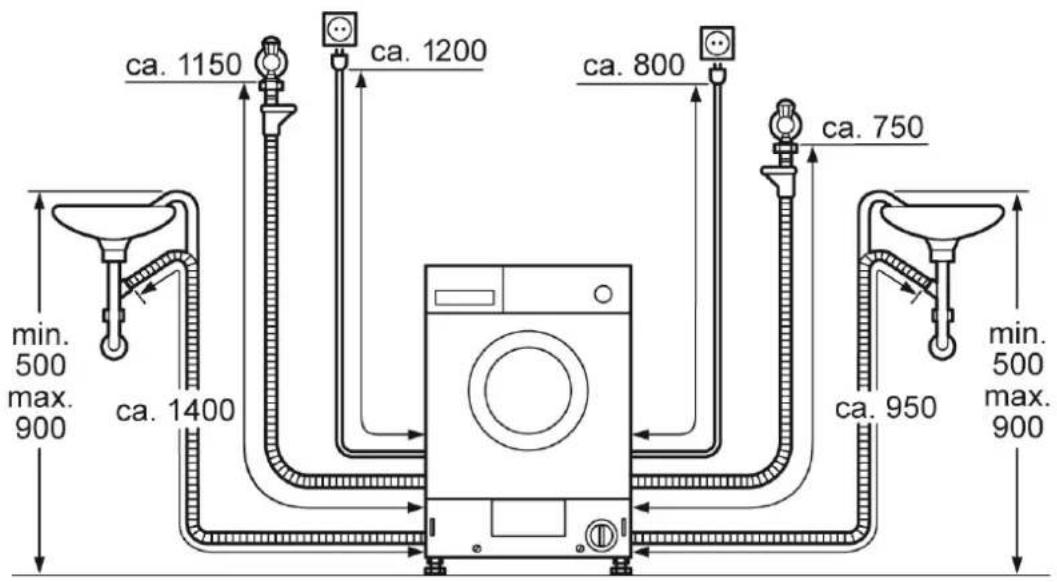

Schlauch- und Leitungslängen
Linksseitiger Anschluss
oder
Rechtsseitiger Anschluss
Abmessungen
Breite x Tiefe x Höhe 595 mm x 584 mm x 820 mm
Gewicht 85 kg
Wasseranschluss
Um Leckage und Wasserschäden zu vermeiden, unbedingt die Anweisungen in diesem Kapitel befolgen!
Im Zweifelsfall vom Fachmann anschließen lassen.
Wasserzu- und Ablaufschlauch können nach rechts oder links herausgeführt werden, je nach Installationsbedarf.
Nur den mitgelieferten oder einen im autorisierten Fachhandel erworbenen Zulaufschlauch verwenden, keinen gebrauchten!
Wasserzulauf
Wasserzulaufschlauch nicht:
- knicken oder quetschen, - verändern oder durchschneiden (Festigkeit nicht mehr gewährleistet).
Wasserdruck im Versorgungsnetz beachten:
Wasserdruck sollte zwischen 50-900 kPa (0,5-9 bar) liegen (bei geöffnetem Wasserhahn fließen mindestens 8 Liter Wasser pro Minute). Bei höherem Wasserdruck Druckminderventil einbauen.
Den Kaltwasser-Zulaufschlauch (blaue Überwurfmutter) an den Kaltwasserhahn mit 3/4"-Gewinde anschließen.
Kunststoffverschraubungen nur von Hand anziehen. Die Siebe nicht vom Zulaufschlauch entfernen.
Nach Anschluss des Wasserzulaufschlauchs:
- Wasserhahn ganz aufdrehen. - Anschlussstellen auf Dichtheit prüfen.
Wasserablauf
Ablauf in einen Siphon
- Ablaufschlauch nicht knicken oder in die Länge ziehen. - Höhenunterschied zwischen Aufstellfläche und Abfluss: max. 90 cm, min. 50 cm. Anschlussstelle mit Schlauchschelle 24-40 mm (Lieferumfang) sichern.
Elektrischer Anschluss
Anschluss des Waschtrockners nur an Wechselstrom über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose.
Wird ein Fehlerstrom-Schutzschalter verwendet, nur einen Typ mit diesem Zeichen einsetzen: 📄.
Nur dieses Zeichen garantiert die Erfüllung der heute gültigen Vorschriften.
Netzspannung und Spannungsangaben am Waschtrockner (Typenschild) müssen übereinstimmen.
Anschlusswert sowie erforderliche Sicherung sind auf dem Typenschild angegeben.
Sicherstellen, dass:
- Netzstecker und Steckdose zusammenpassen,
- der Leitungsquerschnitt ausreicht,
- das Erdungssystem vorschriftsmäßig installiert ist,
- das Gerät nicht auf dem Netzkabel steht.
- Netzstecker jederzeit erreichbar ist.
Änderungen an der Netzanschlussleitung dürfen nur durch die Elektro-Fachkraft durchgeführt werden.
Keine Mehrfachstecker/-kupplungen bzw. Verlängerungskabel verwenden.
Netzstecker nicht mit feuchten Händen in die Steckdose stecken/ herausziehen.
Netzleitung nur am Stecker aus der Steckdose ziehen.

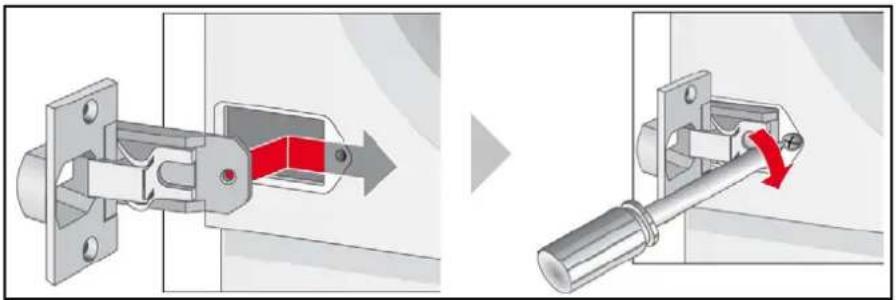

Montage der Türscharniere am Waschtrockner
Nach dem Aufstellen des Waschtrockners in der Einbauküche, kann dieser durch eine Tür verblendet werden. In diesem Fall müssen im Lieferumfang enthaltene Scharniere am Waschtrockner montiert werden.
Beachten Sie Hinweise zu Pflegeetiketten, Textilart und Beladungsmenge. Zur Auswahl des für die Wäsche am besten geeigneten Programmes die Angaben auf den in den meisten Wäschestücken angebrachten Etiketten befolgen.
| Wäscheart | Optionen* | |||||||||
| Programme* °C max. | ||||||||||
| Baumwolle | kalt-30-40-60-75-90 | 7 kg/4 kg * | Strapazierfähige Textilien, kochfeste Textilien aus Baumwolle oder Leinen. | √ | √ | √ | √ | √ | - | |
| Baumwolle Eco | kalt-30-40-60 √ - | √ √ - | ||||||||
| Sensitiv | kalt-30-40-60 | Strapazierfähige Textilien aus Baumwolle oder Leinen. | √ | √ | √ | √ | √ | √ | - | |
| Nachtprogramm | kalt-30-40-60 | 3 kg** | Leises Waschprogramm mit reduziertem Endschleudern. | √ | √ | √ | √ | - | √ | - |
| Pflegeleicht | kalt-30-40-60 | 3.5 kg | Pflegeleichte Textilien aus Baumwolle, Leinen, Synthetik oder Mischgeweben. | √ | √ | - | √ | - | √ | |
| Mix | kalt-30-40 | 3 kg | Textilien aus Baumwolle oder pflegeleichte Textilien. | √ | √ | √ | √ | √ | - | √ |
| Fein/Seide | kalt-30-40 | 2 kg | Empfindliche, waschbare Textilien z.B. aus Seide, Satin, Synthetik oder Mischgeweben (z.B. Gardinen. | - | √ | - | √ | - | - | |
| Wolle | kalt-30-40 | Hand- oder maschinenwaschbare Textilien aus Wolle oder mit Wollanteil. | - | - | - | - | - | - | - | |
| Extra Kurz15' | kalt-30 | Pflegeleichte Textilien aus Baumwolle, Leinen, Synthetik oder Mischgeweben. | - | - | - | - | - | - | - | |
| Sport | kalt-30-40 | Textilien aus Microfaser. | - | √ | - | √ | √ | - | - | |
*Programme und Optionen je nach Modell
**Verringerte Beladungsmenge bei durchgehendem Wasch- und Trocknungsprogramm
Verbrauchswerte
| Waschen | ||||
| Programm Beladung Energie*** Wasser*** Programmdauer*** | ||||
| Baumwolle 40 °C | 7 kg | 0.83 kWh 62 l 1:51 h | ||
| Baumwolle 90 °C | 2.30 kWh 70 l 2:22 h | |||
| Baumwolle Eco 60 °C* | 1.27 kWh 52 l 2:45 h | |||
| Mix 40 °C | 3 kg | 0.45 kWh 40 l 0:49 h | ||
| Pflegeleicht 40 °C | 3.5 kg | 0.62 kWh 45 l 1:43 h | ||
| Fein/Seide (kalt) | 2 kg | 0.05 kWh 35 l 0:36 h | ||
| Fein/Seide 30 °C | 0.20 kWh 49 l 0:36 h | |||
| Wolle (kalt) | 0.10 kWh 49 l 0:47 h | |||
| Wolle (30 °C) | 0.20 kWh 49 l 0:47 h | |||
| Baumwolle Eco 60 °C, Normaltrocknen (2 Zyklen)** | 7 kg/4+3 kg | 5.50 kWh 105 l 7:00 h | ||
| Leistungsaufnahme im ausgeschalteten Zustand 0.20 W | ||||
| Leistungsaufnahme im unausgeschalteter Zustand 0.80 W | ||||
* Programmeinstellung für Prüfungen gemäß der derzeit gültigen Version von EN60456. Hinweis für Vergleichsprüfungen: Bei Verwendung der Prüfprogramme mit der angegebenen Beladungsmenge mit maximaler Schleuderdrehzahl waschen.
** EU Label Energie-Trocknen-Performance-Tests werden nach EN50229 ausgeführt. Die maximale Waschbeladung wird in 2 Trocknungszyklen (4 kg/ 3 kg) aufgeteilt und jede Beladung zum Trocknen wird mit der Einstellung Baumwolle Eco 60 °C, Normaltrocknen + Aut2 getrocknet.
*** Die Werte weichen je nach Wasserdruck, -härte, -einlauftemperatur, Raumtemperatur, Wäscheart, -menge und verschmutzung, verwendetem Waschmittel, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten ab.
| Trocknen* | |||
| Programme Beladung Schranktrocken | Bügeltrocken | ||
| Normaltrocknen ⚙ | 1.5 kg | 90 min | 60 min |
| 2 kg | 90 min | 60 min | |
| 2.5 kg | 100 min | 90 min | |
| 3 kg | 110 min | 95 min | |
| 3.5 kg | 120 min | 105 min | |
| 4 kg | 130 min | 115 min | |
| Schontrocknen ⚙ | 1.5 kg | 90 min | 60 min |
| 2 kg | 100 min | 60 min | |
| 2.5 kg | 110 min | 90 min | |
| 3 kg | 130 min | 100 min | |
*) Die Werte können in Abhängigkeit von Über- und Unterspannung, Textilart, Zusammensetzung der zu trocknenden Wäsche, Restfeuchte des Textils sowie Beladungsmenge gegenüber den angegebenen Werten abweichen.
Stichwortverzeichnis
A
Abhilfe 21
Abmessungen .....27
Abpumpen 14
Anschluss-Garnitur ......28
Aufstellen -Waschtrockner .....26
Aufstellfläche 25
Ausrichten ....27 -Waschtrockner ....26
B
Bedienblende 8
-Reinigen 19
Benutzung 17
Bügelfeucht -Trockenoptionen .....16
Bügelleicht -Anzeigefeld 8
D
Display -Fehlermeldung ....21
E
Einfüllfenster 7,18
Elektrischer Anschluss .....29
Endschleudern -Anzeigefeld 8
Energie 31
Entkalken 20
Erste Wäsche 9
Extra trocken -Anzeigefeld .... 8 -Trockenoptionen ....16
F
Fehlermeldung ......21
Fertig in -Taste 8
Fertig In -Taste 8
Flusenspülen -Anzeigefeld 8
Flüssigwaschmitteleinsatz .11
G
Gefahrenhinweise -Waschmittel ....11
Gehäuse -Reinigen 19
H
Hauptwäsche -Anzeigefeld 8
K
Kindersicherung ....18 -Anzeigefeld .... 8
L
Laugenpumpe -Reinigen ....20
Lieferumfang 25
N
Notentriegelung ......23
O
Option 15
Optionen .... 8 -Taste .... 8 -Trocknungsoptionen ...16
-Waschoptionen .....15
P
Pflegehinweise -Trocknen ....10 -Waschen ....9
Pflegemittel 11
Programm -abbrechen .....16 -ändern .....16 -Fortschritt .....16 -unterbrechen .....16
Programmende 18
Programmstart -Anzeigefeld 8
Programmwähler 8,13
R
Reinigen -Bedienblende ....19 -Gehäuse ....19 -Laugenpumpe ....20 -Trommel ....19 -Waschmittelschublade 19 -Wasserzulaufschlauch 20
Reinigung -Gehäuse ....19
S
Schleuderdrehzahl .....15 -Anzeigelampe ..... 8 -Taste ..... 8
Schleudern ....14 Schranktrocken ....8 -Trockenoptionen ....16
Set ....15 -Taste ....8
Sicherheitshinweise 4, 19, 21, 25
Sieb -Wasserzulaufschlauch 20
Signal
-Anzeigelampe 8
Sonder-Programme .....14
Sparhinweise 6
Spülen
-Anzeigelfeld 8
Spülstop 15, 18
Start/Pause 8
Störungen 21
T
Temperatur
-Anzeigelampe 8
-Taste 8
Transportsicherungen .....26
Trockenprogramme .....14
Trocknen .....16, 17 - Optionen .....16
-Anzeigefeld 8
-Synthetik 10
-Taste 8
-Wolle 10
Trommel -Reinigen 19
Türscharniere ......29
U
Umwelt
Energieverbrauch .....10
-Schutz 6
Unwucht-Kontrollsystem ....15
V
Verbrauchswerte .....31
Vorwäsche -Anzeigefeld ....8 -Programm ....15
W
Wäsche
-Einlegen 10
-für das Trocknen sortieren
....10
-für das Waschen sortieren 9
-Knitterbildung .....10
-zum Trocknen vorbereiten 10
-zum Waschen vorbereiten 10
Waschen ....17 und Trocknen ....17 -Waschoptionen ....15
Waschmittel ....11 -Flüssigwaschmitteleisatz ....11, 12
Waschmittelschublade -Beschreibung ....11 -Reinigen ....19
Waschoptionen -Anzeigelampe 8
Waschprogramme .....13, 14
Waschtemperatur .....15
Waschtrockner -Aufstellen und Ausrichten 26
Wasser 31
Wasser ablassen .....20
Wasser Abpumpen .....18
Wasserablauf 28
Wasserzulauf 28
Wasserzulaufschlauch -Reinigen ....20
WEEE 6
Weichspülkammereinsatz .19
Z
Zeitgesteuertes Trocknen -Trockenoptionen ....16
