Produkttyp	Waschtrockner
Marke	Bosch
Modell	Serie 6 WDU28540
Abmessungen (H × B × T)	848 × 598 × 620 mm
Gewicht	84 kg (je nach Modell)
Netzanschluss	220–240 V, 50 Hz, 10 A Absicherung
Nennleistung	1900–2300 W
Maximale Beladung Waschen	9 kg
Maximale Beladung Trocknen	6 kg
Schleuderdrehzahl max.	1400 U/min
Wasserdruck	0,1–1 MPa (1–10 bar)
Programme	Baumwolle, Pflegeleicht, Schnell/Mix, Fein/Seide, Wolle, Daunen, Spülen/Schleudern/Abpumpen, Trommel reinigen, AllergiePlus, Sportswear, Hemden, MyTime, ExtraKurz 15'/Wash&Dry 60', Auffrischen
Besondere Funktionen	Wash+Dry, Eco, Speed, Wasser Plus, Bügelleicht, Vorwäsche, Spülen Plus, Hygiene Care, Leise Waschen, Fertig in-Zeit, Trockenziele (Schranktrocken plus, Schranktrocken, Bügeltrocken), Mengenautomatik, Unwuchtkontrollsystem, Kindersicherung, Touch-Display, Aquastop
Trommelreinigung	Programm „Trommel reinigen 90 °C“
Laugenpumpe	Entleerbar und reinigbar
Waschmittelschublade	Herausnehmbar und reinigbar
Sicherheit	Kindersicherung, Türverriegelung, Überhitzungsschutz, Aquastop-Garantie
Energieeffizienzklasse	nicht angegeben, Verbrauchswerte siehe Bedienungsanleitung

Häufig gestellte Fragen - Serie 6 WDU28540 BOSCH

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Taste Kindersicherung (∼) für ca. 3 Sekunden, bis die Anzeige leuchtet. Die Kindersicherung bleibt auch nach dem Ausschalten aktiv.

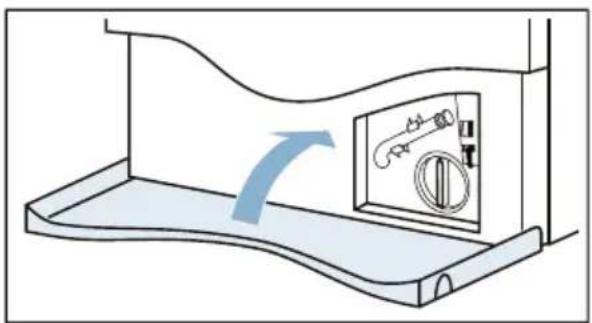

Was kann ich tun, wenn sich die Tür nicht öffnen lässt?

Mögliche Ursachen: hohe Temperatur oder Wasserstand. Warten Sie, bis die Temperatur gesunken ist, oder starten Sie das Programm Schleudern/Abpumpen. Überprüfen Sie auch, ob die Kindersicherung aktiv ist. Im Notfall kann die Tür notentriegelt werden (siehe Bedienungsanleitung).

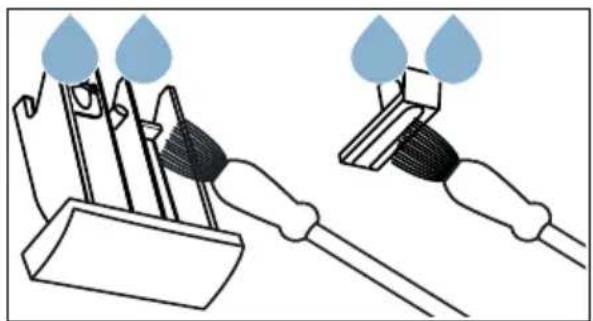

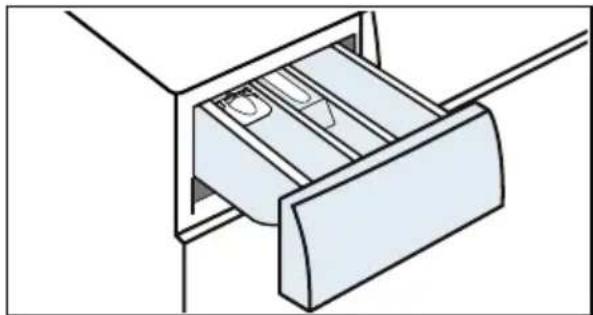

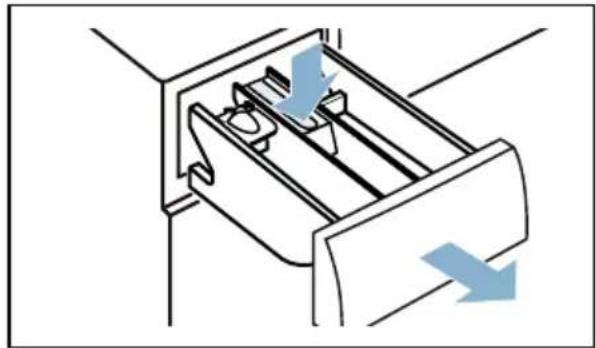

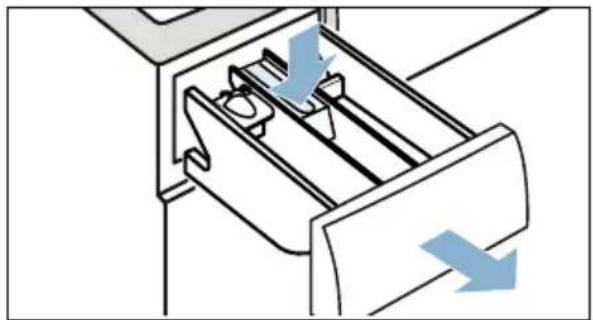

Wie reinige ich die Waschmittelschublade?

Ziehen Sie die Schublade ganz heraus, drücken Sie den Einsatz nach unten und nehmen Sie ihn ab. Reinigen Sie Schublade und Einsatz mit Wasser und einer Bürste. Trocknen Sie alles ab und setzen Sie es wieder ein.

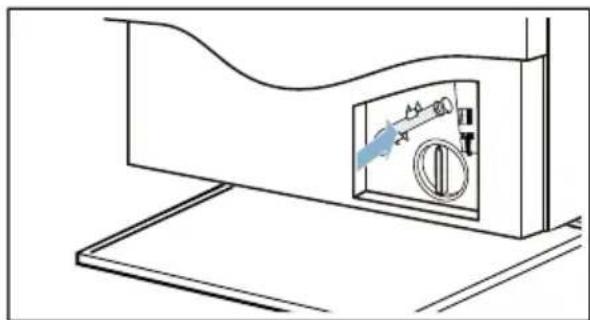

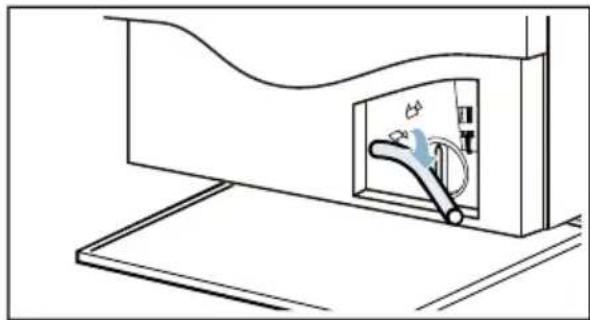

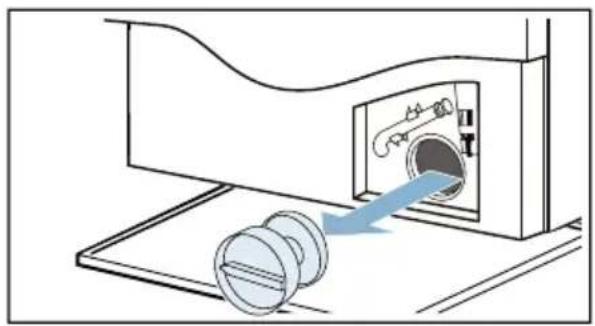

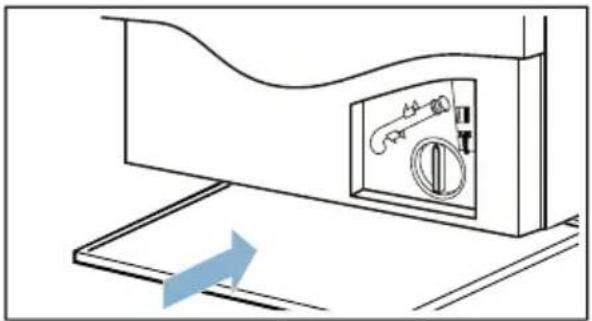

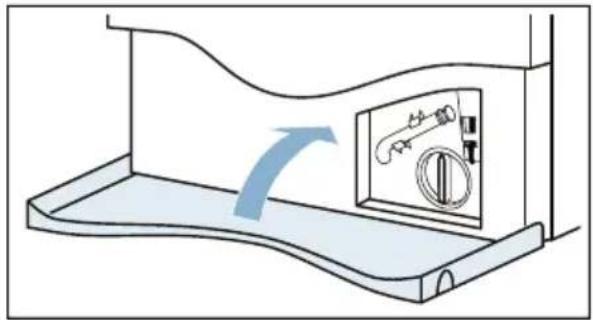

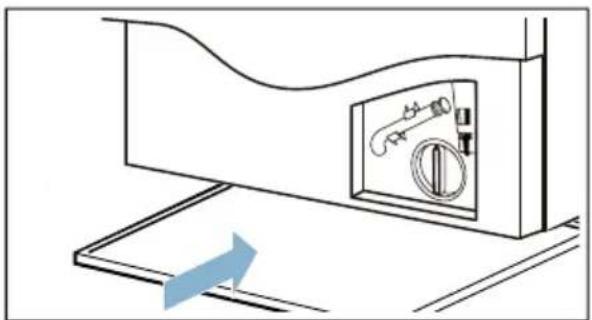

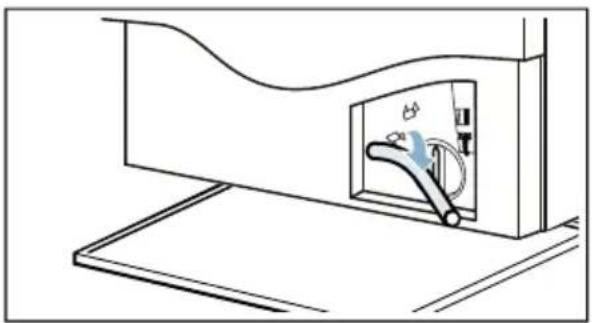

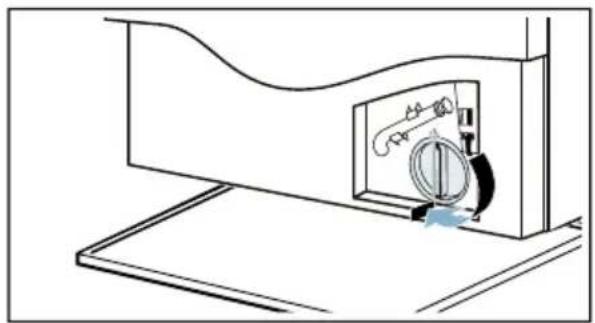

Wie entleere und reinige ich die Laugenpumpe?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Serviceklappe, legen Sie ein Gefäß unter, lösen Sie den Entleerungsschlauch und lassen Sie die Lauge ab. Schrauben Sie den Pumpendeckel ab, reinigen Sie Innenraum und Flügelrad, setzen Sie alles wieder zusammen und starten Sie das Programm Schleudern/Abpumpen.

Was bedeutet die Anzeige "Schaumerkennung"?

Das Gerät hat zu viel Schaum festgestellt und schaltet automatisch zusätzliche Spülgänge zu. Reduzieren Sie beim nächsten Waschgang die Waschmittelmenge. Bei Schaumaustritt geben Sie einen Esslöffel Weichspüler mit Wasser in Kammer II.

Kann ich Wäsche nachlegen, nachdem das Programm gestartet ist?

Ja, drücken Sie Start/Pause. Das Gerät pausiert und prüft, ob die Tür geöffnet werden kann. Wenn möglich, legen Sie Wäsche nach, schließen Sie die Tür und drücken Sie erneut Start/Pause.

Wie stelle ich die Fertig-in-Zeit ein?

Wählen Sie ein Programm aus und drücken Sie die Taste Fertig in (+/-). Stellen Sie die gewünschte Stundenzahl ein (max. 24 h). Drücken Sie dann Start/Pause. Das Programm startet so, dass es zum eingestellten Zeitpunkt endet.

Was ist der Unterschied zwischen den Trockenzielen?

Schranktrocken plus für mehrlagige, dicke Wäsche. Schranktrocken für normale, einlagige Wäsche. Bügeltrocken für Wäsche, die noch feucht sein soll zum Bügeln.

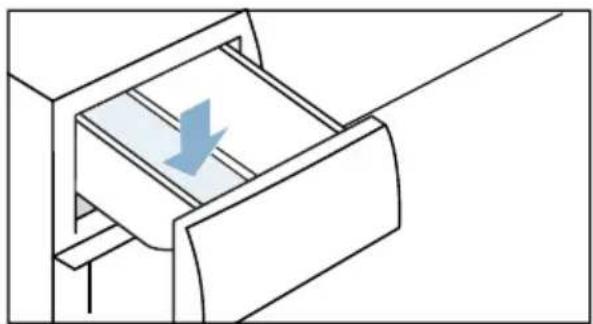

Wie führe ich das Programm "Trommel reinigen" durch?

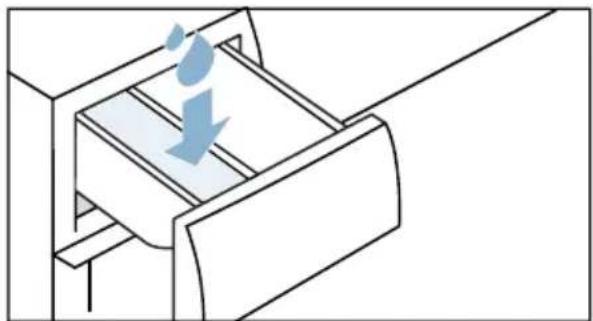

Stellen Sie das Programm Trommel reinigen 90 °C ein (ohne Wäsche). Geben Sie Pulver-Vollwaschmittel (halbe Dosierung) in Kammer II. Starten Sie das Programm. Dies verhindert Gerüche und reinigt die Trommel.

Was tun bei starken Vibrationen oder Wandern des Geräts?

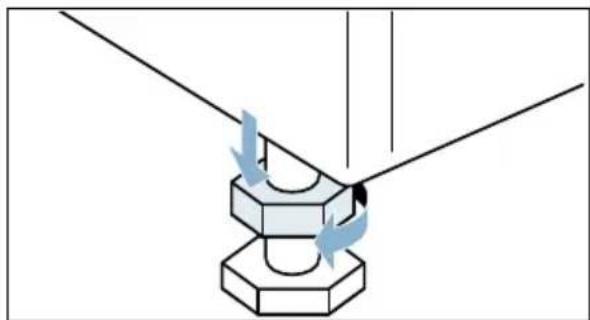

Stellen Sie sicher, dass das Gerät waagerecht ausgerichtet ist (Wasserwaage). Überprüfen Sie, ob alle Transportsicherungen entfernt wurden. Ziehen Sie die Kontermuttern der Füße fest. Stellen Sie das Gerät auf einen festen, ebenen Boden.

BEDIENUNGSANLEITUNG Serie 6 WDU28540 BOSCH

Registrieren Sie jetzt Ihr neues Gerät auf MyBosch und profitieren Sie von kostenlosen Vorteilen: bosch-home.com/ welcome

Waschtrockner

WDU28540

de Gebrauchs- und Aufstellanleitung

Ihr neuer Waschtrockner

Sie haben sich für einen Waschtrockner der Marke Bosch entschieden.

Bitte nehmen Sie sich ein paar Minuten Zeit zum Lesen und lernen Sie die Vorzüge Ihres Waschtrockners kennen.

Um dem hohen Qualitätsanspruch der Marke Bosch gerecht zu werden, wurde jeder Waschtrockner, der unser Werk verlässt, sorgfältig auf Funktion und einwandfreien Zustand geprüft.

Beratung zu Produkten und Anwendung:

Bosch-Infoteam:
[e-mail]
DE-Tel.: [phone]*
(Mo-Fr: 8.00 - 18.00 Uhr)
*gültig nur für Deutschland

Beschreibt die Gebrauchs- und Aufstellanleitung verschiedene Modelle, wird an den entsprechenden Stellen auf die Unterschiede hingewiesen.

Waschtrockner erst nach dem Lesen dieser Gebrauchs- und Aufstellanleitung in Betrieb nehmen!

Darstellungsregeln

⚠ Warning!

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin. Nicht beachten kann zum Tod oder zu Verletzungen führen.

Achtung!

Dieses Signalwort weist auf eine möglicherweise gefährliche Situation hin. Nicht beachten kann zu Sach- und/oder Umweltschäden führen.

Hinweis / Tipp

Hinweise zur optimalen Gerätenutzung / nützliche Informationen.

1. 2. 3. / a) b) c)

Handlungsschritte werden durch Zahlen oder Buchstaben dargestellt.

/ -

Aufzählungen werden durch ein Kästchen oder einen Spiegelstrich dargestellt.

Inhaltsverzeichnis

Bestimmungsgemäßer Gebrauch 5

Sicherheitshinweise .....6

Kinder/Personen/Haustiere ..... 6

Installation. 7

Betrieb 9

Reinigung/Wartung. 11

Gerät aufstellen und anschließen 13

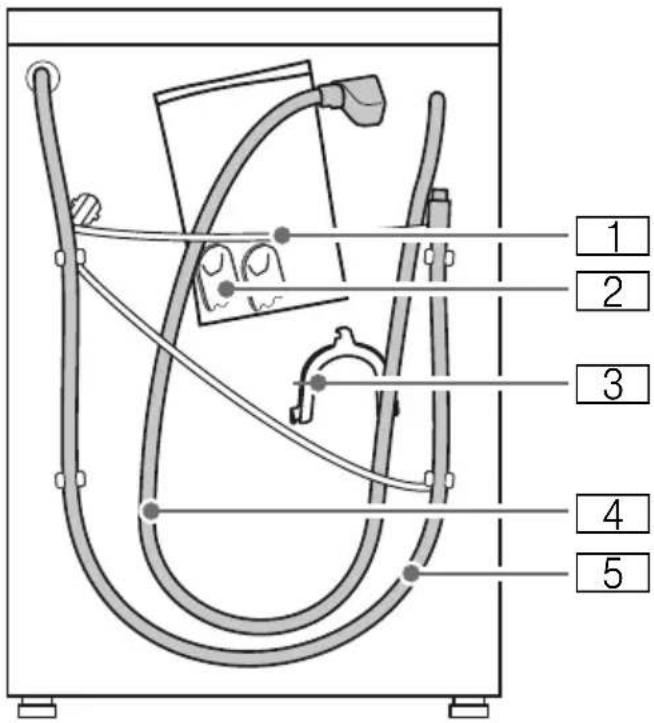

Gerät vorbereiten 13

Lieferumfang. 13

Gerät aufstellen. 13

Gerät anschließen. 16

Gerät ausrichten 18

Vor dem ersten Gebrauch ..... 19

Optionales Zubehör ..... 20

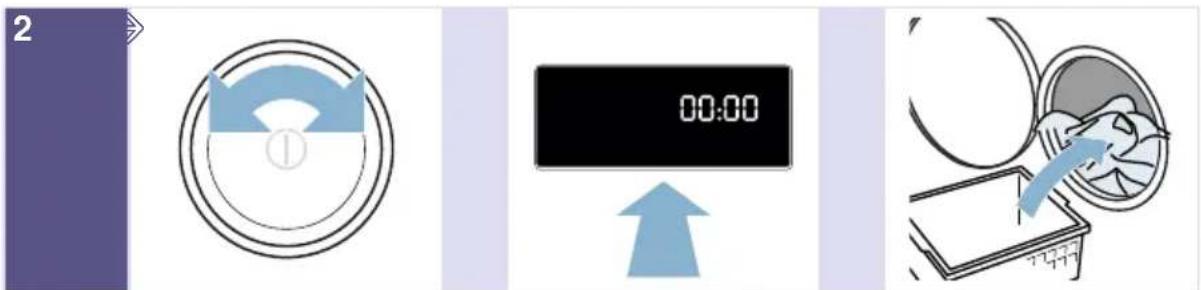

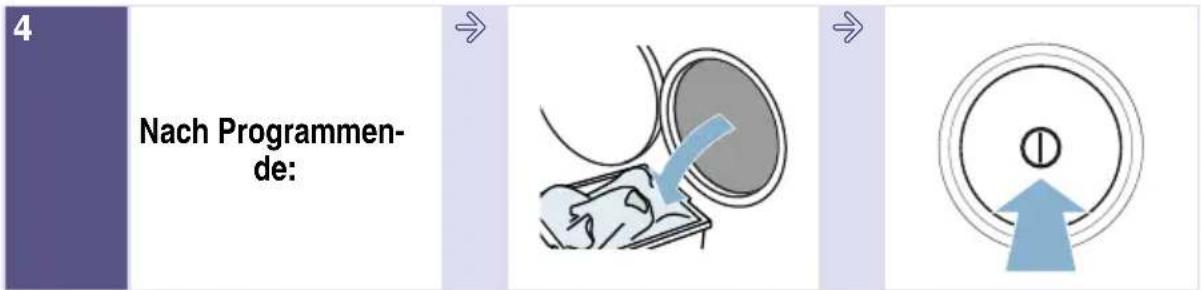

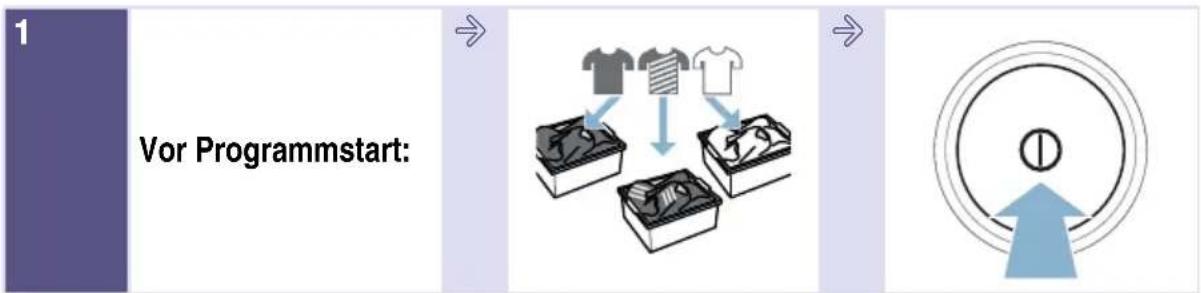

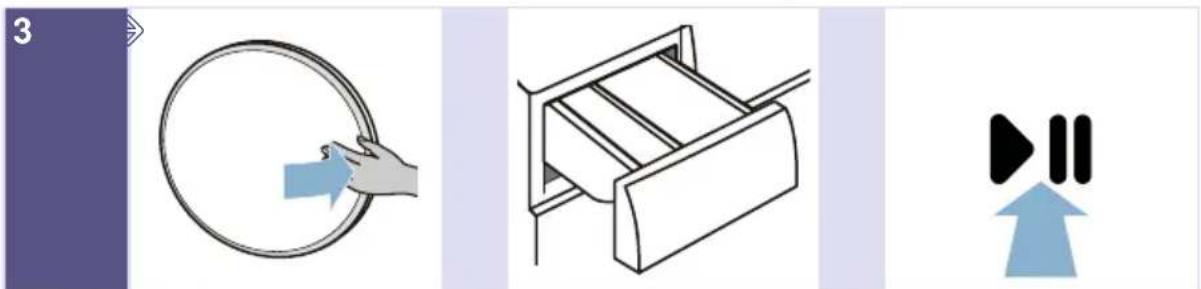

Kurzanleitung.....21

Gerät kennen lernen .....22

Geräteübersicht 22

Blende 23

Display 24

Programmübersicht.....28

Mögliche Programmeinstellungen. . . 31

Einstellungen .....32

Wäsche .....34

Wäsche vorbereiten 34

Wäsche sortieren 34

Umweltfreundliches Waschen .36

Sparhinweise 36

Richtige Waschmittelauswahl ..... 37

Waschmittel dosieren ..... 37

Gerät bedienen 39

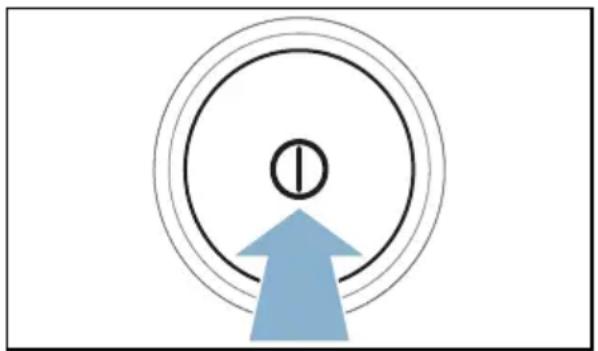

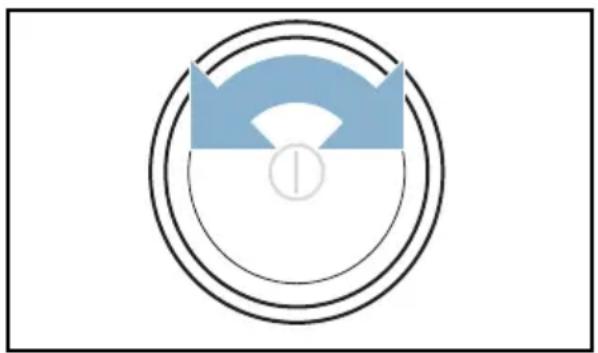

Gerät einschalten und Programm einstellen ....39

Programmeinstellungen.....39

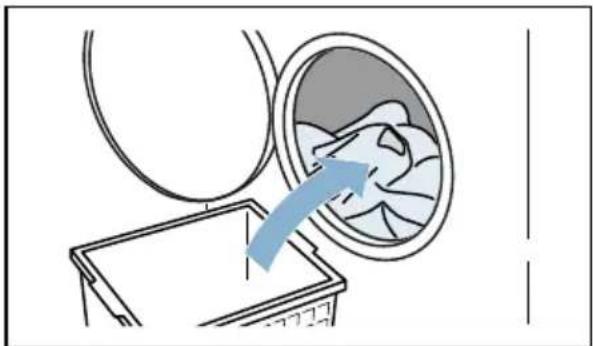

Wäsche in die Trommel legen.....40

Wasch- und Pflegemittel einfüllen . . .40

Programm starten .....42

Programm ändern oder Wäsche nachlegen 42

Programm abbrechen .....42

Programmende ....43

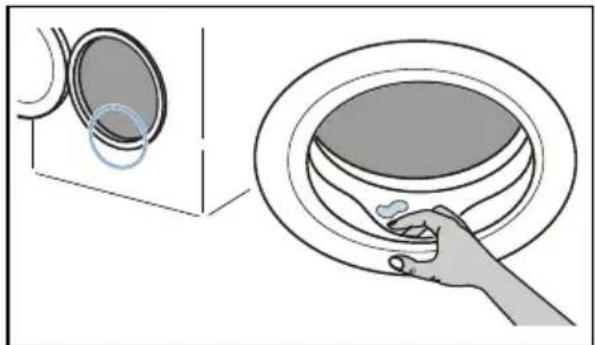

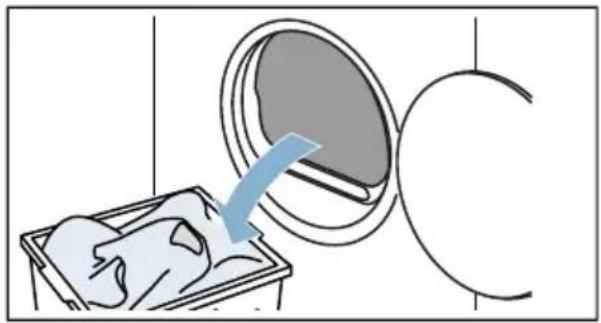

Wäsche entnehmen und Gerät ausschalten. 43

Geräteeinstellungen ..... 43

Kindersicherung .....43

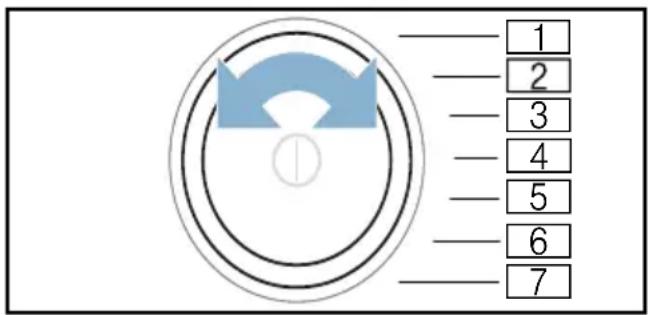

Grundeinstellungen .....44

Sensorik 44

Mengenautomatik .....44

Unwuchtkontrollsystem .....44

Reinigen und warten ..... 45

Reinigung/Wartung .....45

Trommel reinigen .....45

Gerät entkalken .....46

Waschmittelschublade reinigen....46

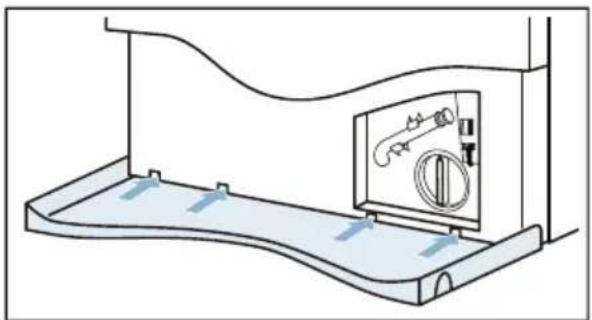

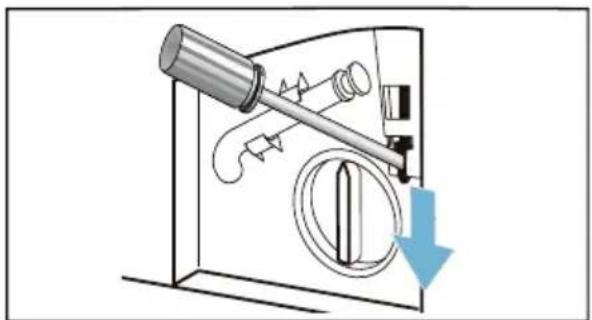

Gerät notentriegeln .....47

Hilfe zum Gerät ....50

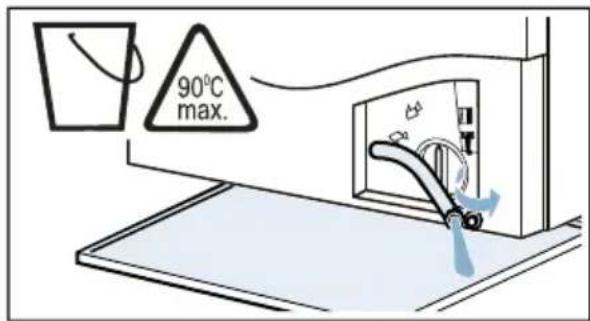

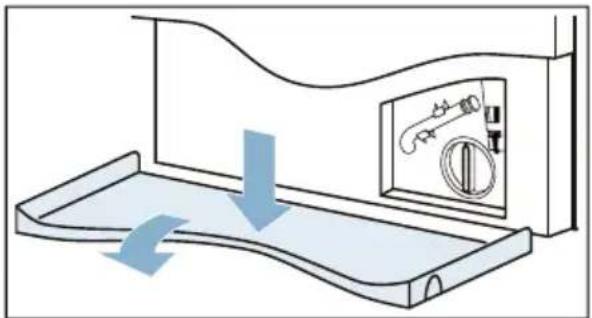

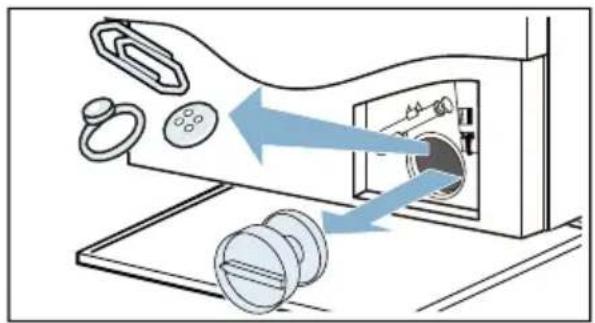

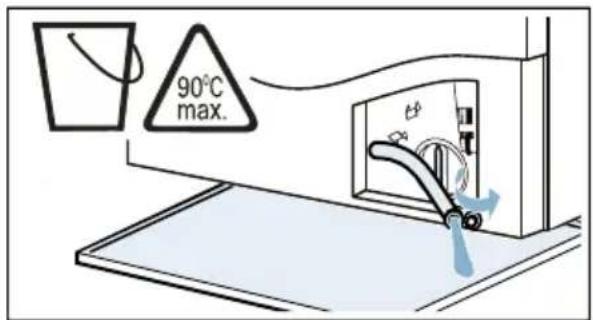

Laugenpumpe entleeren und reinigen 53

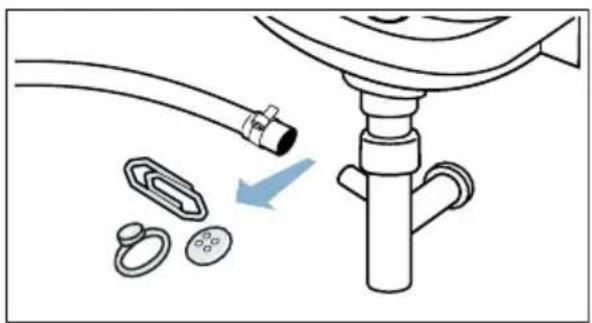

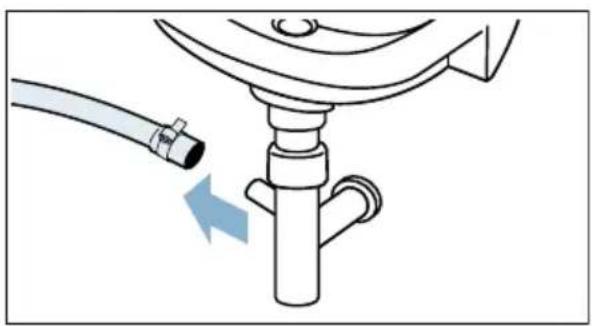

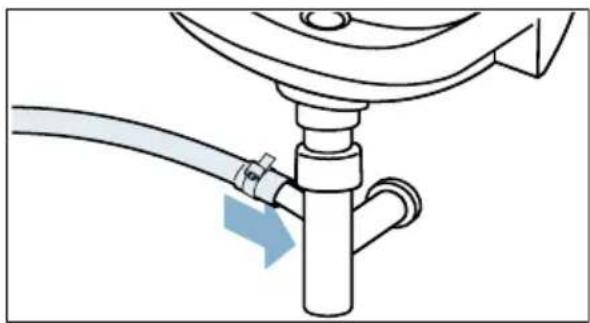

Ablaufschlauch am Siphon reinigen .55

de

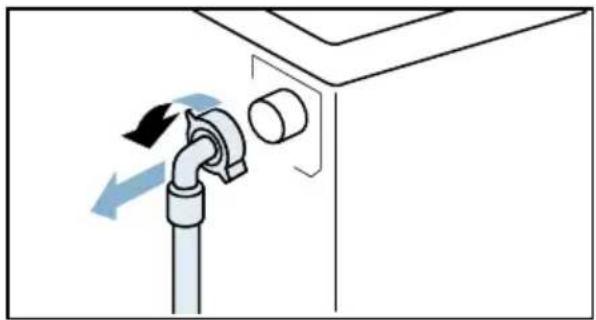

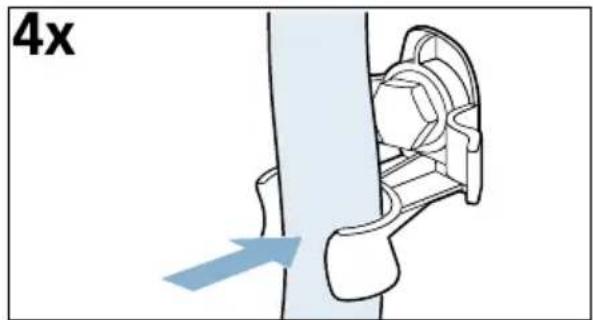

Transport des Geräts ..... 55

Verbrauchswerte. 57

Technische Daten. . . . . . . . . 58

Entsorgung 58

Kundendienst 59

Aqua Stop

Aquastop-Garantie ..... 59

Bestimmungsgemä- ßer Gebrauch

■ Dieses Gerät ist ausschließlich zum Gebrauch im Privathaushalt und im häuslichen Umfeld bestimmt.
■ Dieses Gerät nicht in frostgefährdeten Bereichen und/oder im Freien aufstellen bzw. betreiben. Restwasser im Gerät kann gefrieren und das Gerät beschädigen. Eingefrorene Schläuche können reißen/platzen.
■ Verwenden Sie dieses Gerät ausschließlich zum Waschen im Haushalt und von maschinenwaschbaren Textilien und handwaschbarer Wolle (s. Textiletikett). Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
■ Verwenden Sie dieses Gerät ausschließlich zum Trocknen und Auffrischen im Haushalt und von mit Wasser gewaschenen Textilien, die trocknergeeignet sind (s. Textiletikett). Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
- Dieses Gerät ist zum Betrieb mit Leitungswasser und handelsüblichen Wasch- und Pflegemitteln (müssen für den Einsatz in Waschmaschinen vorgesehen sein) geeignet.
■ Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 4000 Metern über dem Meeresspiegel bestimmt.

Bevor Sie das Gerät in Betrieb nehmen:

Prüfen Sie das Gerät auf sichtbare Schäden. Betreiben Sie kein beschädigtes Gerät. Informieren Sie bei Beanstandungen Ihren Fachhändler oder unseren Kundendienst.

Lesen Sie die Gebrauchs- und Aufstellanleitung und alle anderen diesem Gerät beiliegenden Informationen und handeln Sie entsprechend.

Die Unterlagen für späteren Gebrauch oder für Nachbesitzer aufbewahren.

Sicherheitshinweise

Die folgenden Sicherheitshinweise und Warnungen sollen Sie und Ihr Umfeld vor Verletzungen und Sachschäden bewahren.

Lassen Sie dennoch bei der Installation, Wartung, Reinigung und dem Betrieb des Geräts niemals die notwendige Vorsicht und Sorgfalt außer Acht.

Kinder/Personen/Haustiere

⚠ Warning Lebensgefahr!

Kinder und Personen, welche die Gefahren beim Gebrauch des Geräts nicht einschätzen können, können in lebensgefährliche Situationen geraten oder sich verletzen. Beachten Sie deshalb:

- Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit diesem Gerät spielen.

■ Lassen Sie Kinder an diesem Gerät keine Reinigungs- und Wartungsarbeiten ohne Aufsicht ausführen.
■ Halten Sie Kinder unter 3 Jahren sowie Haustiere von diesem Gerät fern.
■ Lassen Sie das Gerät nicht unbeaufsichtigt, wenn Kinder oder Personen, welche die Gefahren nicht einschätzen können, in der Nähe sind.

⚠️ Warnung Lebensgefahr!

Kinder können sich in Geräte einsperren und in Lebensgefahr geraten.

■ Stellen Sie das Gerät nicht hinter einer Tür auf, die das Öffnen der Gerätetür blockiert oder verhindert.
■ Ziehen Sie bei ausgedienten Geräten den Netzstecker, durchtrennen Sie danach die Netzleitung und zerstören Sie das Schloss der Gerätetür.

⚠️ Warnung Erstickungsgefahr!

Kinder können sich beim Spielen in Verpackungen/Folien und Verpackungsteile einwickeln oder sich diese über den Kopf ziehen und ersticken. Halten Sie Verpackungen, Folien und Verpackungsteile von Kindern fern.

⚠ Warning

Vergiftungsgefahr!

Wasch- und Pflegemittel können bei Verzehr zu Vergiftungen führen. Holen Sie bei versehentlichem Verschlucken ärztlichen Rat ein. Bewahren Sie Wasch- und Pflegemittel für Kinder unzugänglich auf.

⚠ Warning

Augen-/Hautreizungen!

Kontakt mit Wasch- und Pflege- mittel kann zu Augen-/Hautrei- zungen führen.

Spülen Sie bei Kontakt mit Wasch-/Pflegemittel gründlich die Augen aus bzw. die Haut ab. Bewahren Sie Wasch- und Pflegemittel für Kinder unzugänglich auf.

Installation

⚠ Warning

Stromschlaggefahr/Brandgefahr/Sach- und Geräteschaden!

Eine unsachgemäße Installation des Geräts ist gefährlich. Stellen Sie Folgendes sicher:

■ Die Netzspannung an Ihrer Steckdose und die Spannungsangabe am Gerät (Geräteschild) müssen übereinstimmen. Die Anschlusswerte sowie erforderliche Sicherung sind auf dem Geräteschild angegeben.

■ Der Netzstecker und die Schutzkontakt-Steckdose müssen zusammenpassen und das Erdungssystem muss vorschriftsmäßig installiert sein.
■ Die Installation muss einen ausreichend großen Leitungsquerschnitt haben.
■ Der Netzstecker muss jederzeit frei zugänglich sein. Ist dies nicht möglich, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften ein Schalter (2-polige Abschaltung) in die feste Installation eingebaut werden in Übereinstimmung mit den Vorschriften für die Elektroinstallation.
- Beim Verwenden eines Fehlerstrom-Schutzschalters darf nur ein Typ mit dem Zeichen 📌 eingesetzt werden. Nur dieses Zeichen garantiert die Erfüllung der heute gültigen Vorschriften.

⚠ Warning

Stromschlaggefahr/Brandgefahr/Sach- und Geräteschaden!

Das Verändern oder Beschädigen der Netzleitung des Geräts kann zum Stromschlag, Kurzschluss oder Brand durch Überhitzung führen.

Die Netzleitung darf nicht geknickt, gequetscht oder verändert werden und nicht mit Wärmequellen in Berührung kommen.

⚠ Warning

Brandgefahr/Sach- und Geräteschaden!

Das Verwenden von Verlängerungsleitungen oder Vielfachsteckdosen kann zum Brand durch Überhitzung oder Kurzschluss führen.

Schließen Sie das Gerät direkt an eine vorschriftsmäßig installierte und geerdete Steckdose an. Verwenden Sie keine Verlängerungsleitungen, Vielfachstecker oder Vielfachkupplungen.

⚠ Warning

Verletzungsgefahr/Sach- und Geräteschaden!

Das Gerät kann während des Betriebs vibrieren oder sich bewegen und zu Verletzungen oder Sachschäden führen.
Stellen Sie das Gerät auf einer sauberen, ebenen und festen Fläche auf und richten Sie es mit den Schraubfüßen aus, indem Sie eine Wasserwaage verwenden.
- Beim Anheben oder Schieben des Geräts an vorstehenden Bauteilen (z. B. Gerätetür) können die Bauteile abbrechen und Verletzungen verursachen. Bewegen Sie das Gerät nicht an hervorstehenden Teilen.

⚠ Warning

Verletzungsgefahr!

■ Sie können sich beim Anheben des Geräts durch das hohe Gewicht verletzen.
Heben Sie das Gerät nicht alleine an.
■ Sie könnten sich Ihre Hände an den scharfen Kanten des Geräts schneiden.
Fassen Sie das Gerät nicht an den scharfen Kanten an und verwenden Sie Schutzhandschuhe.
■ Durch unsachgemäße Verlegung der Schlauch- und Netzleitungen besteht Stolper- und Verletzungsgefahr. Schläuche und Leitungen so verlegen, dass keine Stolpergefahr besteht.

Achtung!

Sach- und Geräteschaden

- Ein zu geringer oder zu hoher Wasserdruck kann die Gerätefunktion beeinträchtigen sowie zu Sach- und Geräteschäden führen. Stellen Sie sicher, dass der Wasserdruck an der Wasserversorgungsanlage mind. 100kPa (1 bar) und max. 1000kPa (10 bar) beträgt.

Das Verändern oder Beschädigen der Wasserschläuche kann zu Sach- und Geräteschäden führen.
Die Wasserschläuche dürfen nicht geknickt, gequetscht, verändert oder durchgeschnitten werden.
Das Verwenden von nicht Original-Schläuchen zum Anschluss an die Wasserversorgung kann zu Sach- und Geräteschäden führen. Verwenden Sie nur mitgelieferte Schläuche oder Original-Ersatzschläuche.

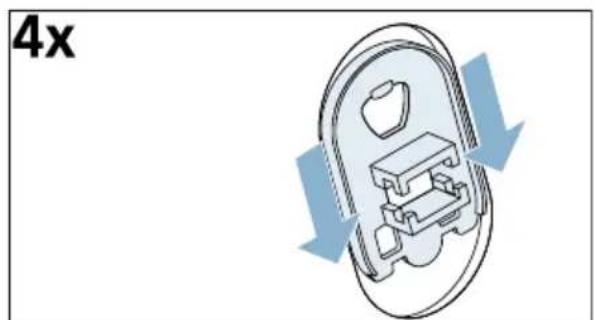

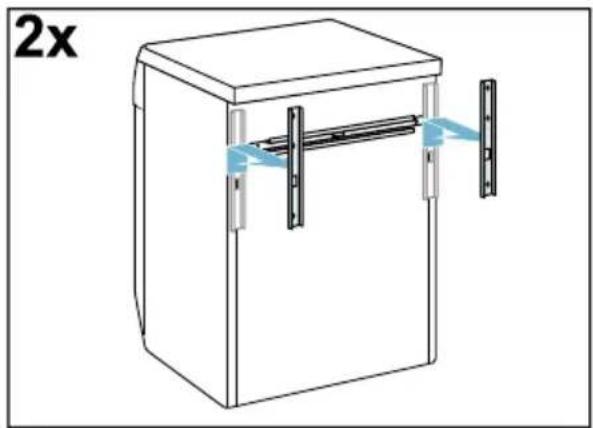

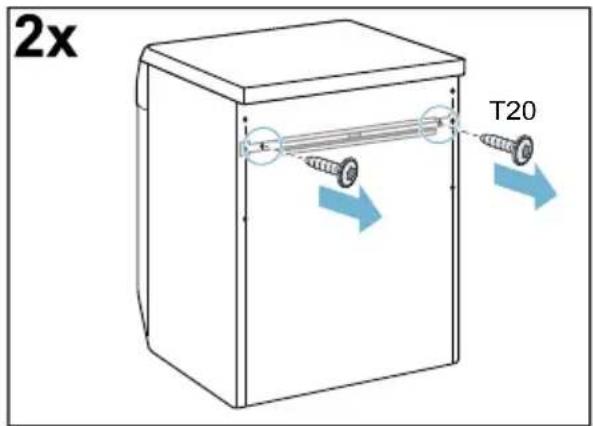

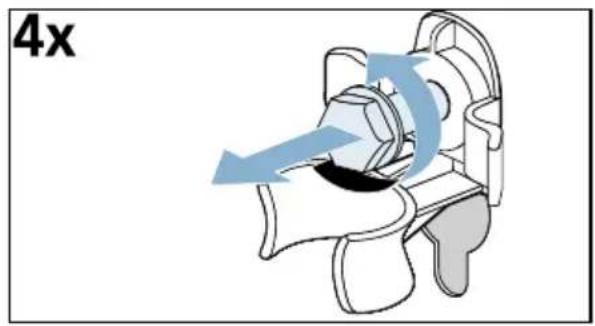

Das Gerät ist für den Transport mit Transportsicherungen gesichert. Nicht entfernte Transportsicherungen können das Gerät beim Betrieb beschädigen. Entfernen Sie vor dem ersten Gebrauch unbedingt alle Transportsicherungen vollständig. Bewahren Sie die Sicherungen auf. Bauen Sie die Sicherungen vor jedem Transport unbedingt wieder ein, um Transportschäden zu vermeiden.

Betrieb

⚠️ Warnung Explosions- und Brandgefahr!

Wäsche, die mit Lösungsmitteln, Öl, Wachs, Wachsentferner, Farbe, Fett oder Fleckenentferner in Kontakt war, kann sich beim Trocknen entzünden oder zur Explosion des Geräts führen. Beachten Sie deshalb:

■ Spülen Sie die Wäsche vor dem Trocknen gründlich mit heißem Wasser und Waschmittel aus.
■ Trocknen Sie keine ungewaschene Wäsche in diesem Gerät.
Benutzen Sie das Gerät nicht, wenn industrielle Chemikalien für die Reinigung der Wäsche benutzt wurden.

⚠️ Warnung Explosions- und Brandgefahr!

■ Mit lösungsmittelhaltigen Reinigungsmitteln, z.B. Fleckenntferner/Waschbenzin, vorbehandelte Wäsche kann in der Trommel zu einer Explosion führen. Spülen Sie die Wäsche vor dem Waschen gründlich mit Wasser aus.

■ Einige Gegenstände können sich beim Trocknen entzünden sowie zur Explosion oder zum Brand des Geräts führen.
Entfernen Sie Feuerzeuge und Zündhölzer aus den Taschen der Textilien.
■ Staub von Kohle oder Mehl in der Umgebung des Geräts kann zur Explosion führen. Stellen Sie sicher, dass während des Betriebs die Umgebung des Geräts sauber gehalten wird.

⚠ Warning

Brandgefahr/Sach- und Geräteschaden!

Ein Programmabbruch vor dem Ende des Trockenzyklus verhindert das ausreichende Abkühlen der Wäsche und kann zum Brand der Wäsche oder zu Sach- und Geräteschäden führen.

Der letzte Abschnitt des Trockenzyklus erfolgt ohne Wärme (Abkühlzyklus), um sicherzustellen, dass die Wäsche bei einer Temperatur verbleibt, die nicht zur Beschädigung der Wäsche führt.

Das Gerät nicht vor dem Ende des Trockenzyklus ausschalten, es sei denn, alle Wäschestücke werden sofort entnommen und ausgebreitet (zur Wärmeabgabe).

⚠ Warning

Vergiftungsgefahr!

Durch lösungsmittelhaltige Reinigungsmittel, z.B. Waschbenzin, können giftige Dämpfe entstehen.

Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel.

⚠ Warning

Verletzungsgefahr!

■ Beim Aufstützen/Aufsetzen auf die geöffnete Tür kann das Gerät kippen und Verletzungen verursachen.
Stützen Sie sich nicht auf die geöffnete Gerätetür.
■ Beim Aufsteigen auf das Gerät kann die Arbeitsplatte brechen und Verletzungen verursachen.
Steigen Sie nicht auf das Gerät.
■ Beim Eingreifen in die drehende Trommel kann es zu Verletzungen der Hände kommen.
Warten Sie, bis sich die Trommel nicht mehr dreht.

⚠ Warning

Verbrühungsgefahr!

Beim Waschen mit hohen Temperaturen kann es bei Berührung mit heißer Waschlauge, z.B. beim Abpumpen heißer Waschlauge in ein Waschbecken, zu Verbrühungen kommen.

Fassen Sie nicht in die heiße Waschlauge.

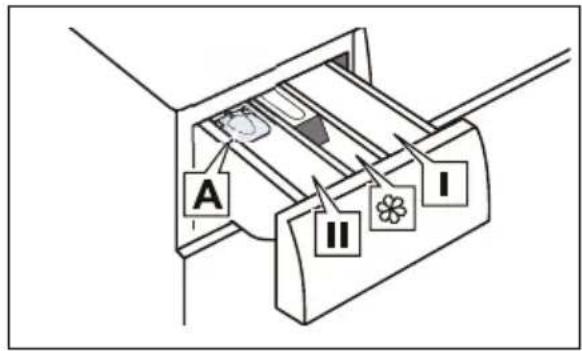

⚠ Warning

Augen-/Hautreizungen!

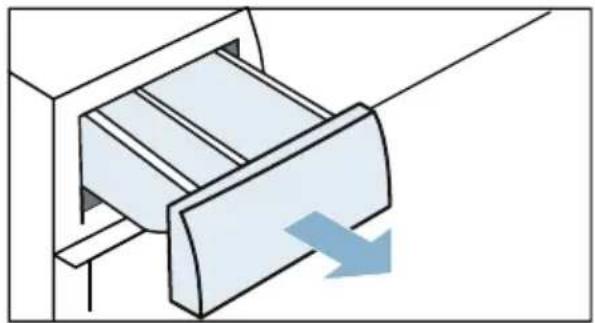

Beim Offnen der Waschmittelschublade während des Betriebs kann Wasch-/Pflegemittel rausspritzen. Spülen Sie bei Kontakt mit Wasch-/Pflegemitteln gründlich die Augen aus bzw. die Haut ab. Holen Sie bei versehentlichem Verschlucken ärztlichen Rat ein.

Achtung!

Sach- und Geräteschaden

Das Überschreiten der maximalen Beladungsmenge beeinträchtigt die Gerätefunktion oder führt zu Sach- und Geräteschäden.
Überschreiten Sie nicht die maximale Beladungsmenge mit trockener Wäsche.
Beachten Sie hierfür die maximale Beladungsmenge der Programme.

■ Schaumstoff oder Schaumgummi kann sich beim Trocknen verformen oder schmelzen.
Trocknen Sie keine Wäsche, die Schaumstoff oder Schaumgummi enthält.

- Ein Fehldosieren von Wasch- und Reinigungsmitteln kann zu Sach- und Geräteschäden führen.

Wasch-/Pflege-/Reinigungsmittel und Weichspüler nach den Anweisungen der Hersteller verwenden.

Reinigung/Wartung

⚠ Warning

Lebensgefahr!

Das Gerät wird mit elektrischem Strom betrieben. Bei Kontakt mit spannungsführenden Teilen besteht Stromschlaggefahr. Beachten Sie deshalb:

■ Schalten Sie das Gerät aus. Trennen Sie das Gerät vom Stromnetz (Netzstecker ziehen).
■ Fassen Sie den Netzstecker nie mit nassen Händen an.
■ Ziehen Sie am Netzstecker und nie an der Netzleitung, weil die Netzleitung beschädigt werden könnte.
■ Das Gerät und die Eigenschaften des Geräts dürfen technisch nicht verändert werden.
■ Reparaturen und Eingriffe oder ein Wechsel der Netzleitung (wenn nötig) darf nur durch den Kundendienst oder eine Elektrofachkraft erfolgen.
■ Eine Ersatz-Netzleitung ist beim Kundendienst erhältlich.

⚠ Warning

Vergiftungsgefahr!

Durch lösungsmittelhaltige Reinigungsmittel, z.B. Waschbenzin, können giftige Dämpfe entstehen.

Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel.

⚠ Warning

Stromschlaggefahr/Sach- und Geräteschaden!

Eindringende Feuchtigkeit kann einen Kurzschluss verursachen. Verwenden Sie keine Hochdruckreiniger, Dampfstrahler, Schläuche oder Brausen zum Reinigen Ihres Geräts.

⚠ Warning

Verletzungsgefahr/Sach- und Geräteschaden!

Das Verwenden von nicht Original-Ersatzteilen und -Zubehör ist gefährlich und kann zu Verletzungen sowie Sach- und Geräteschäden führen.

Verwenden Sie aus Sicherheitsgründen nur Original-Ersatzteile und -Zubehör.

Achtung!

Sach- und Geräteschaden

Reinigungsmittel und Mittel zur Vorbehandlung von Wäsche (z.B. Fleckenmittel, Vorwaschsprays, ...) können bei Berührung die Oberflächen des Geräts beschädigen. Beachten Sie deshalb:

■ Bringen Sie diese Mittel nicht mit den Oberflächen des Geräts in Berührung.
■ Reinigen Sie das Gerät nur mit Wasser und einem weichen feuchten Tuch.
■ Entfernen Sie alle Waschmittelreste, Sprühnebelreste oder Rückstände sofort.

Gerät aufstellen und anschließen

Gerät vorbereiten

1. Verpackungsmaterial und Schutzhüllen komplett vom Gerät entfernen.
2. Tür öffnen.
3. Komplettes Zubehör aus der Trommel nehmen.

Sie können das Gerät jetzt aufstellen und anschließen.

Lieferumfang

1 2 3 4 5

1 Netzleitung
2 Beutel:

■ Begleitunterlagen (z.B. Gebrauchs- und Aufstellanleitung, Garantie)
■ Abdeckkappen für Öffnungen nach dem Entfernen der Transportsicherungen
■ Schraubenschlüssel zum Lösen der Transportsicherungen

3 Krümmer zum Fixieren des Wasserablaufschlauchs
4 Wasserzulaufschlauch
5 Wasserablaufschlauch

Achtung!

Sach- und Geräteschaden

In der Trommel verbleibende Gegenstände, die nicht für den Betrieb im Gerät vorgesehen sind, können zu Sach- und Geräteschäden führen. Entfernen Sie diese Gegenstände sowie das komplette Zubehör aus der Trommel.

Gerät aufstellen

! Warnung

Lebensgefahr!

Kinder können sich in Geräte einsperren und in Lebensgefahr geraten.

■ Stellen Sie das Gerät nicht hinter einer Tür auf, die das Öffnen der Gerätetür blockiert oder verhindert.
Ziehen Sie bei ausgedienten Geräten den Netzstecker, durchtrennen Sie danach die Netzleitung und zerstören Sie das Schloss der Gerätetür.

Warning

Verletzungsgefahr/Sach- und Geräteschaden!

Beim Anheben oder Schieben des Geräts an vorstehenden Bauteilen (z. B. Gerätetür) können die Bauteile abbrechen und Verletzungen verursachen. Bewegen Sie das Gerät nicht an hervorstehenden Teilen.

Warning

Verletzungsgefahr!

- Sie können sich beim Anheben des Geräts durch das hohe Gewicht verletzen. Heben Sie das Gerät nicht alleine an.

■ Sie könnten sich Ihre Hände an den scharfen Kanten des Geräts schneiden.
Fassen Sie das Gerät nicht an den scharfen Kanten an und verwenden Sie Schutzhandschuhe.
■ Durch unsachgemäße Verlegung der Schlauch- und Netzleitungen besteht Stolper- und Verletzungsgefahr. Schläuche und Leitungen so verlegen, dass keine Stolpergefahr besteht.

Aufstellfläche

Achtung!

Geräteschaden

Eingefrorene Schläuche können reißen oder platzen.

Stellen Sie das Gerät nicht in frostgefährdeten Bereichen oder im Freien auf.

Hinweis: Standfestigkeit ist wichtig, damit das Gerät nicht wandert!

■ Die Aufstellfläche muss fest und eben sein.
■ Nicht geeignet sind weiche Böden/Bodenbeläge.
■ Alle vier Gerätefüße müssen fest auf dem Boden stehen.

Gerät auf einen Sockel aufstellen:

Achtung!

Geräteschaden

Das Gerät kann beim Schleudern wandern und vom Sockel kippen/stürzen. Befestigen Sie die Gerätefüße unbedingt mit Haltelaschen.→ Seite 20

Gerät auf einer Holzbalkendecke aufstellen:

■ Gerät möglichst in einer Ecke aufstellen
- Gerät auf eine wasserbeständige Holzplatte (min. 30 mm dick) aufstellen, die mit dem Fußboden fest verschraubt ist.

Gerät in eine Küchenzeile einbauen:

Es ist eine Nischenbreite von 60 cm erforderlich.

Stellen Sie das Gerät nur unter einer durchgehenden, mit den Nachbarschränken fest verbundenen Arbeitsplatte auf.

Warning

Lebensgefahr!

Bei Kontakt mit spannungsführenden Teilen besteht Stromschlaggefahr. Entfernen Sie nicht die Geräte-Abdeckplatte.

Transportsicherungen

Achtung!

Sach- und Geräteschaden

Das Gerät ist für den Transport mit Transportsicherungen gesichert. Nicht entfernte Transportsicherungen können das Gerät beim Betrieb beschädigen. Entfernen Sie vor dem ersten Gebrauch unbedingt alle Transportsicherungen vollständig. Bewahren Sie die Sicherungen auf. Bauen Sie die Sicherungen vor jedem Transport unbedingt wieder ein, um Transportschäden zu vermeiden.

Transportsicherungen wie folgt entfernen:

1. Schläuche aus den Halterungen nehmen.

4x

1. Alle 4 Schrauben der Transportsicherungen mit einem Schraubenschlüssel SW13 lösen und entfernen.

4x

1. Netzleitung aus den Halterungen nehmen.

1. Abdeckkappen einsetzen und durch Druck auf den Rasthaken fest verriegeln.

Transportstreben wie folgt entfernen:

1. Alle Schrauben der vertikalen Transportstreben lösen und entfernen.

6x T20

1. Transportstreben abnehmen.

1. Die Schrauben der horizontalen Transportstrebe lösen und entfernen.

2x T20

1. Transportstrebe abnehmen.

Sach- und Geräteschaden

Ein zu geringer oder zu hoher Wasserdruck kann die Gerätefunktion beeinträchtigen sowie zu Sach- und Geräteschäden führen.
Stellen Sie sicher, dass der Wasserdruck an der Wasserversorgungsanlage mind. 100kPa (1 bar) und max. 1000kPa (10 bar) beträgt.
Das Verändern oder Beschädigen der Wasserschläuche kann zu Sach- und Geräteschäden führen.
Die Wasserschläuche dürfen nicht geknickt, gequetscht, verändert oder durchgeschnitten werden.
Das Verwenden von nicht Original-Schläuchen zum Anschluss an die Wasserversorgung kann zu Sach- und Geräteschäden führen.
Verwenden Sie nur mitgelieferte Schläuche oder Original-Ersatzschläuche.

Hinweise

■ Zusätzlich zu den hier aufgeführten Hinweisen können besondere Vorschriften des zuständigen Wasser- und Elektrizitätswerkes gelten.

■ Lassen Sie das Gerät im Zweifelsfall von Fachpersonal anschließen.

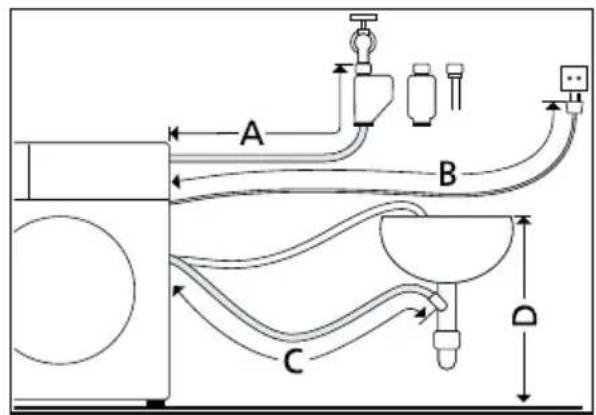

Schlauch- und Leitungslängen

■ Rechtsseitiger Anschluss

A B C D

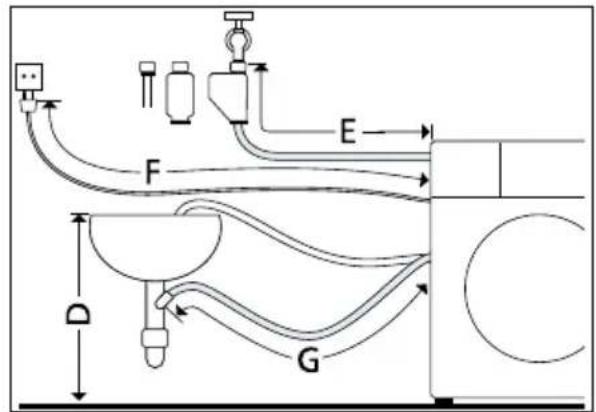

■ Linksseitiger Anschluss

Wenn der Zulaufschlauch für Ihren Anschluss zu kurz ist, haben Sie die Möglichkeit eine Verlängerung beim Kundendienst zu bestellen. → Seite 20

Wasserzulauf

⚠️ Warning Lebensgefahr!

Bei Kontakt mit spannungsführenden Teilen besteht Stromschlaggefahr. Tauchen Sie das Aquastop-Sicherheitsventil nicht in Wasser (enthält ein elektrisches Ventil).

Hinweis: Betreiben Sie die Waschmaschine nur mit kaltem Leitungswasser.

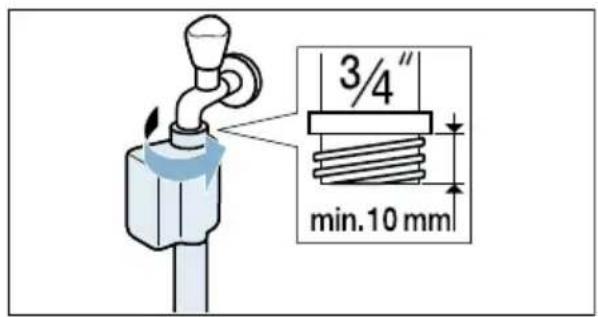

1. Wasserzulaufschlauch am Wasserhahn (26,4 mm = 3/4") anschließen.

3/4" min.10 mm

1. Wasserhahn vorsichtig öffnen und dabei Dichtheit der Anschlussstelle prüfen.

Hinweis: Schraubverbindung steht unter Wasserleitungsdruck.

Wasserablauf

⚠️ Warning Verbrühungsgefahr!

Beim Waschen mit hohen Temperaturen kann es bei Berührung mit heißer Waschlauge, z.B. beim Abpumpen heißer Waschlauge in ein Waschbecken, zu Verbrühungen kommen. Fassen Sie nicht in die heiße Waschlauge.

Achtung! Wasserschaden

Der Ablaufschlauch steht beim Abpumpen unter hohem Wasserdruck und kann aus dem Waschbecken oder aus der Anschlussstelle rutschen. Sichern Sie den Ablaufschlauch gegen Herausrutschen.

Achtung! Geräteschaden/Schaden an Textilien

Wenn das Ende des Ablaufschlauchs in das abgepumpte Wasser taucht, kann Wasser in das Gerät zurückgesaugt werden und das Gerät/Textilien beschädigen.

Stellen Sie Folgendes sicher:

■ Der Verschluss-Stöpsel darf den Abfluss des Waschbeckens nicht verschließen
Das Ende des Ablaufschlauchs darf nicht in abgepumptes Wasser ein-tauchen
■ Das Wasser muss schnell ablaufen

Wasserablauf wie folgt anschließen:

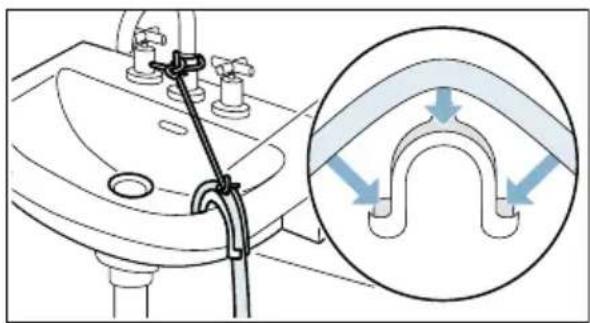

■ Ablauf in ein Waschbecken

■ Ablauf in einen Siphon Anschluss-Stelle muss mit Schlauch- schelle, ∅ 24 - 40 mm (Fachhandel) gesichert werden.

■ Ablauf in ein Kunststoffrohr mit Gummimuffe oder einen Gully

Elektrischer Anschluss

Warnung

Stromschlaggefahr/Brandgefahr/Sach- und Geräteschaden!

Eine unsachgemäße Installation des Geräts ist gefährlich. Stellen Sie Folgendes sicher:

■ Die Netzspannung an Ihrer Steck-dose und die Spannungsangabe am Gerät (Geräteschild) müssen übereinstimmen. Die Anschlusswerte sowie erforderliche Sicherung sind auf dem Geräteschild angegeben.
Der Netzstecker und die Schutzkontakt-Steckdose müssen zusammenpassen und das Erdungssystem muss vorschriftsmäßig installiert sein.
■ Die Installation muss einen ausreichend großen Leitungsquerschnitt haben.
Der Netzstecker muss jederzeit frei zugänglich sein. Ist dies nicht möglich, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften ein Schalter (2-polige Abschaltung) in die feste Installation eingebaut werden in Übereinstimmung mit den Vorschriften für die Elektroinstallation.
- Beim Verwenden eines Fehlerstrom-Schutzschalters darf nur ein Typ mit dem Zeichen 📌 eingesetzt werden. Nur dieses Zeichen garantiert die Erfüllung der heute gültigen Vorschriften.

Gerät wie folgt an das Stromnetz anschließen:

1. Netzstecker des Geräts in dafür vorgesehene Steckdose stecken.
2. Festen Sitz des Netzsteckers überprüfen.
   Ihr Gerät ist jetzt betriebsbereit.

Gerät ausrichten

Hinweise

■ Alle Gerätefüße müssen fest auf dem Boden stehen.
■ Bei falsch ausgerichteten Geräten können Geräusche, Vibrationen und ein unrunder Trommellauf auftreten sowie Restwasser aus dem Gerät auslaufen.

Gerät wie folgt ausrichten:

1. Kontermuttern mit einem Schraubenschlüssel SW17 im Uhrzeigersinn lösen.

1. Gerät durch Drehen der Gerätefüße ausrichten. Ausrichtung mit Wasserwaage überprüfen.

1. Kontermuttern mit einem Schraubenschlüssel SW17 handfest gegen das Gehäuse festziehen. Den Fuß dabei festhalten und in der Höhe nicht verstellen.

Vor dem ersten Gebrauch

Bevor Sie das Gerät in Betrieb nehmen:

Prüfen Sie das Gerät auf sichtbare Schäden. Betreiben Sie kein beschädigtes Gerät. Informieren Sie bei Beanstandungen Ihren Fachhändler oder unseren Kundendienst.

Ihr Gerät wurde vor Verlassen des Werkes eingehend geprüft. Waschen Sie das erste Mal ohne Wäsche, um mögliche Prüfwasserreste zu entfernen.

Programm ohne Wäsche wie folgt durchführen:

1. Auf ① drücken, um das Gerät einzuschalten.

1. Tür schließen.

2. Programm Trommel reinigen 90 °C einstellen.

3. Waschmittelschublade herausziehen.

1. Ca. 1 L Wasser in die linke Kammer einfüllen.

1. Pulvervollwaschmittel in die linke Kammer einfüllen.

Hinweis: Verwenden Sie nur die Hälfte der vom Waschmittelhersteller empfohlenen Waschmittelmenge, um Schaumbildung zu vermeiden. Verwenden Sie keine Woll- oder Feinwaschmittel.

de Gerät aufstellen und anschließen

1. Waschmittelschublade einschieben.

1. Auf ▷□□ (Start/Pause) drücken.

2. Nach Programmende Gerät ausschalten oder ersten Waschgang starten.

Optionales Zubehör

Bestellen Sie das optionale Zubehör beim Kundendienst:

■ Podest mit Schublade

Bestellnummer: -

Haltelaschen

Bestellnummer: WMZ 2200

■ Verlängerung für den Kaltwasser-/Aquastop-Zulaufschlauch (2,50 m)

Bestellnummer: WMZ 2380

Kurzanleitung

Hinweis: Das Gerät muss sachgemäß aufgestellt und angeschlossen werden.

→ Seite 13

Wäsche sortieren. Gerät einschalten.

2 00:00

Programm einstellen. Bei Bedarf: Program- meinstellungen anpas- sen.

Wäsche einlegen.

Tür schließen. Waschmittel einfüllen. Programm starten.

4 Nach Programmende:

Tür öffnen und Wäsche entnehmen.

Gerät ausschalten.

Gerät kennen lernen

Geräteübersicht

1 2 4 3

1 Waschmittelschublade
2 Bedien- und Anzeigefeld
3 Serviceklappe
4 Tür

Blende

1 2 1 3

1 Programme

2 Programmwähler

■ Drehen: Programm einstellen
■ Drücken: Gerät An-/Ausschalten

3 Display:

Das Display dieses Geräts reagiert auf Berührungen (Touch-Display).

■ Bedienen durch leichtes Drücken auf umrandete Tasten
■ Anzeigen von Einstellungen und Informationen

Display

90° 1400 60° 1200 40° 800 30° 600 20° 400 +3 +2 +1 Wash + Dry Dry +1 88:88 kg - + Eco Speed (3s)

Symbol Beschreibung Informationen

z.B. 1:05 Programmdauer Voraussichtliche Programmdauer in Stunden und Minuten.
z.B.: ☎ ☎Sh	Programmverzögerung	beim Anpassen und Aktivieren der Fertig in-Zeit
☀ - 90 Temperatur Temperatur in °C
		☀ = kalt
☒ - 1400 Schleuderdrehzahl 400 - 1400= Schleuderdrehzahl in U/min
		☒ = ohne Schleudern, nur Abpumpen
z.B.: 9 kg Beladungsempfehlung Ihr Gerät zeigt, abhängig vom eingestellten Programm, die maximale Beladungsmenge an.
☐☐☐ Pause blinkt: Ihr Gerät ist im Pause-Zustand und die Tür ist entriegelt. Sie können Wäsche nachlegen.
und	Pause und Tür	blinkt und leuchtet: Ihr Gerät ist im Pause-Zustand und die Tür ist verriegelt. Das Nachlegen von Wäsche ist nicht möglich. Temperatur oder Wasserstand zu hoch.auf(Start/Pause) drücken um das Programm fortzusetzen.bei hoher Temperatur, das Programm Spülen starten.bei hohem Wasserstand, das Programm Schleudern/Abpumpen starten.
	Tür	leuchtet: Tür ist verriegelt und kann nicht geöffnet werden.blinkt: Tür ist nicht richtig geschlossen.- Entfernen Sie evtl. eingeklemmte Wäsche- Andernfalls schalten Sie Ihr Gerät aus und wieder ein und starten das Programm erneut.
Hot	CoolDown Beim Trocknen können hohe	Temperaturen entstehen.Zur Kühlung der Wäsche senkt der CoolDown-Prozess die Temperatur in der Trommel. Der CoolDown-Prozess startet in folgenden Fällen automatisch nach 30 Sekunden:Programm abbrechenSie können das Gerät während des CoolDown-Prozesses weiterhin bedienen.HinweiseDie Trommel dreht sich während des CoolDown-Prozesses weiter.Die Tür kann erst nach dem CoolDown-Prozess geöffnet werden.Die Temperaturregulierung kann bis zu 10 Minuten dauern.
	Vorwäsche leuchtet: Statusanzeige
	Waschen
	Spülen
	Schleudern
	Trocknen
	Knitterschutz
	Programmende

de Display

Wash+Dry Wash+Dry (Waschen und Trocknen)		leuchtet:Programmeinstellung aktiviert.
Dry Dry (Trocknen)
	(Schranktrocken plus)
	(Schranktrocken)
	(Bügeltrocken)
	(Vorwäsche)
	(Spülen Plus)
	(Wasser Plus)
	(Bügelleicht)
	(Hygiene Care)
	(Ieise Waschen)
	(Favorit)
Eco Eco
Speed Speed
	Schaumerkennung Ihr Gerät hat zu viel Schaum erkannt und aktiviert zusätzliche Spülgänge zur Schaumbeseitigung.Wenn Schaum aus der Waschmittelschublade austritt, geben Sie einen Esslöffel Weichspüler mit 1/2 I Wasser in die Kammer II (nicht bei Outdoor-, Sportswear- und Daunen-Textilien!)Verringern Sie die Waschmitteldosierung beim nächsten Waschen.
	Wasserzulauf
		blinkt:Kein Wasserdruck.leuchtet:Wasserdruck ist gering (Die Programm-dauer kann sich verlängern).Stellen Sie Folgendes sicher:der Wasserhahn ist vollständig geöffnetder Zulaufschlauch ist nicht geknickt oder eingeklemmtdas Sieb im Wasserzulauf ist gereinigt
H:32 und End	Unwucht	blinken im Wechsel:Ihr Gerät hat eine Unwucht erkannt. Das Schleudern wurde aufgrund ungleichmäßiger Wäscheverteilung abgebrochen.Verteilen Sie kleine und große Wäschestücke in der Trommel.Starten Sie das Programm Schleudern/Abpumpen .
Geräteeinstellungen
Weitere Informationen zu Geräteeinstellungen: → Seite 43
∞ (3s) Kindersicherung	■ leuchtet: Kindersicherung ist aktiviert■ blinkt: Keine Bedienung der Blende möglich. Kin-dersicherung ist aktiv. → Seite 43
Geräteeinstellungen Einstellmodus aktiviert
andere Anzeigen/Symbole ■ Schalten Sie das Gerät aus.Warten Sie 5 Sekunden.Schalten Sie das Gerät wieder ein.Wenn die Störung wiederholt auftritt, rufen Sie den Kundendienst. → Seite 59

Programmübersicht

Programme und Textilien maximale	Beladung zum Waschen/Trocknen	Verwendung von Weichspülmittel
BaumwolleStrapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe.Das Programm ist mit der Einstellung Speed und geringerer Beladung (* max. 5 kg) geeignet als zeitverkürztes Programm für normal verschmutzte Wäsche.	9 kg/6 kg/ 5 kg* ja
PflegeleichtTextilien aus Synthetik und Mischgewebe.	4 kg/2,5 kg ja
Schnell/MixTextilien aus Baumwolle, Leinen, Synthetik und Mischgewebe. Geeignet für leicht verschmutzte Wäsche.	4 kg/2,5 kg ja
Fein/SeideEmpfindliche, waschbare Textilien aus Seide, Viskose und Synthetik.Hinweise■ Waschen Sie besonders empfindliche Wäschestücke im Wäschenetz.■ Verwenden Sie für Maschinenwäsche geeignetes Waschmittel für Feinwäsche oder Seide.	2 kg/- kg ja
WolleHand- und maschinenwaschbare Textilien aus Wolle oder mit Wolleanteil.Besonders schonendes Waschprogramm mit längeren Programmpausen, geeignet um ein Schrumpfen der Wäsche zu vermeiden.Hinweis: Verwenden Sie für Maschinenwäsche geeignetes Wollwaschmittel.	2 kg/1 kg ja

DaunenMit Daunen gefüllte Kopfkissen, Bettdecken oder Daunenbekleidung.Auch geeignet für Füllungen mit Synthetikfasern.HinweiseEntfernen Sie vor dem Waschen die Luft aus dem Wäsche-stück (zusammen rollen), um übermäßige Schaumbildung zu verringern.Waschen Sie große Teile einzeln.Verwenden Sie für Maschinenwäsche geeignetes Wasch-mittel für Daunen oder Feinwäsche und dosieren Sie sparsam.	1,5 kg/1,5 kg neinWaschmittel schublade (alle Kammern) vor dem Waschen reinigen.
Spülen/Schleudern/Abpumpenkombiniertes Programm zum Spülen mit anschließendem Schleudern und Abpumpen des Wassers.HinweiseDas Programmspülenmit anschließendem Schleudern und Abpumpen des Wassers ist voraktiviert.Wenn Sie nur spülen und das Wasser abpumpen möchten, stellen Sie die Schleuderdrehzahl ein.Wenn Sie nur schleudern und das Wasser abpumpen möchten, deaktivieren Sie die Einstellung(Spülen Plus).Wenn Sie nur das Wasser abpumpen möchten, deaktivieren Sie die Einstellung(Spülen Plus) und stellen die Schleuderdrehzahl ein.	— im ProgrammSpülenja
Trommel reinigenProgramm zur Reinigung und Pflege der Trommel, z.B.:vor dem ersten Gebrauch,bei häufigem Waschen mit einer Waschtemperatur von 40 °C und niedriger oderbei Geruchsbildung nach längerer Abwesenheit.Die Anzeige für die Trommelreinigung blinkt zur Erinnerung, wenn Sie längere Zeit kein Programm mit 60 °C oder höheren Temperaturen benutzt haben.HinweiseFühren Sie das Programm ohne Wäsche durch.Verwenden Sie Pulver-Vollwaschmittel oder bleichehaltiges Waschmittel. Halbieren Sie die Waschmittelmenge, um Schaumbildung zu verringern.Verwenden Sie keine Woll-, Fein- oder Flüssigwaschmittel.	0 kg nein

AllergiePlusStrapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe.Geeignet für Allergiker und bei erhöhten hygienischen Ansprüchen. Die eingestellte Temperatur bleibt nach Erreichen während des gesamten Waschenprozesses konstant.	6,5 kg/5 kg ja
SportswearSport- und Freizeit-Textilien aus Synthetik, Microfaser und Fle-ece.Hinweis: Waschen Sie stark verschmutzte Textilien in einem Pflegeleicht-Programm.	2 kg/2 kg nein	Waschmittel schublade (alle Kammern) vor dem Waschen reinigen.
HemdenBügelfreie Oberhemden/Blusen aus Baumwolle, Leinen, Synthe-tik und Mischgeweben.Mit der Einstellung (Bügelleicht) werden die Hemden/Blu-sen nur kurz angeschleudert und können dann tropfnass aufge-hängt werden. Durch den sich einstellenden Selbstglättungseffekt kann das Bügeln entfallen oder der Auf-wand hierfür reduziert werden.Hinweis: Waschen Sie Hemden/Blusen aus Seide, empfindli-chen Materialien im Fein-/Seide-Programm.	2 kg/2 kg ja
MyTimeTextilien aus Synthetik und Mischgewebe.Programm mit einstellbarer Programmdauer, geeignet für leicht verschmutzte Wäsche.	2 kg/6 kg ja
ExtraKurz 15'/Wash&Dry 60'Extra Kurz-Waschprogramme ca. 15 Minuten für Textilien aus Baumwolle, Synthetik und Mischgewebe. gefolgt von einem ca. 45 Minuten Trocknungsprozess.Geeignet für leicht verschmutzte Wäscheposten.Hinweis: Das Programm ExtraKurz 15' ist voraktiviert. Wenn Sie im Programm Wash&Dry 60' waschen möchten, aktivieren Sie die Einstellung Wash+Dry (Waschen und Trocknen).	2 kg/1 kg ja
AuffrischenDampfprogramm zum Auffrischen und Glätten. Geeignet für Wolle, Leinen und Anzüge, die nicht häufig gewaschen werden müssen.Hinweise■ Textilien werden aufgefrischt, aber nicht getrocknet oder gereinigt.■ Nach Ende des Programms entnehmen Sie die Textilien sofort, um Knitter zu vermeiden.	-/1 kg nein

Mögliche Programmeinstellungen

Programm

max. Temperatur

max. Drehzahl

Wash+Dry (Waschen und Trocknen)

Dry (Trocknen)

(Schranktrocken plus)

(Schranktrocken)

(Bügeltrocken)

(Vorwäsche)

(Spülen Plus)

(Wasser Plus)

(Bügelleicht)

(Hygiene Care)

(leise Waschen)

Baumwolle 90 1400

●

●

●

●

●

●

●

●

●

●

●

●

Pflegeleicht 60 1400

●

●

●

●

●

●

●

●

●

●

●

●

Schnell/Mix 40 1400

●

●

●

●

●

●

●

●

●

●

●

●

Fein/Seide 40 800

-

●

●

●

-

●

●

Wolle

40

800

●

●

-

-

●

-

-

-

-

-

●

-

Daunen

60

1200

●

●

●

●

-

-

●

●

-

●

-

●

Spülen/Schleudern/Abpumpen

-

1400

●

-

●

●

●

-

●

●

-

-

-

-

Trommel reinigen

90

1200

-

-

-

-

-

-

-

-

-

●

-

AllergiePlus 60 1400

●

●

●

●

●

●

●

●

●

●

●

Sportswear

40

800

●

●

●

●

●

●

●

●

●

-

●

●

Hemden

60

800

●

●

-

●

●

●

●

●

●

●

●

●

MyTime

40

1200

-

●

-

-

●

-

●

●

●

-

●

-

ExtraKurz 15'/Wash&Dry 60'

40

1200

●

-

-

●

-

-

-

-

-

-

●

-

Auffrischen

-

-

-

●

-

-

-

-

-

-

-

-

●

-

- aktivierbar/deaktivierbar

- nicht aktivierbar/nicht deaktivierbar

P+ Einstellungen

Programmeinstellung	Funktion
Nachdem Sie ein Programm eingestellt haben, werden Ihnen voreingestellte Programmeinstellungen angezeigt. Diese sind Empfehlungen für das eingestellte Programm und variieren. Sie können die Programmeinstellungen anpassen, um einen optimalen Waschprozess für Ihre Wäsche zu erreichen.Eine Übersicht der möglichen Programmeinstellungen finden Sie auf Seite 31Wie Sie Programmeinstellungen anpassen können, erfahren Sie auf Seite 39
Wash+Dry (Waschen und Trocknen)	Waschen und Trocknen der Wäsche ohne Unterbrechung.
Dry (Trocknen) Nur Trocknen der Wäsche.
Eco Energiesparendes Waschen durch verringerte Temperatur bei vergleichbarer Waschwirkung zum eingestellten Programm ohne Einstellung Eco .Wassersparendes Trocknen bei vergleichbarem Trocknungsergebnis zum eingestellten Programm ohne Einstellung Eco .
Speed Waschen/Trocknen in kürzerer Zeit bei vergleichbarem Ergebnis zum eingestellten Programm ohne Einstellung Speed .Hinweis: Der Energieverbrauch beim Waschen und der Wasserverbrauch beim Trocknen ist höher als bei Programmverlauf ohne Einstellung Speed .
( Wasser Plus ) Waschen mit mehr Wasser. Empfohlen bei besonders empfindlicher Haut und zur schonenderen Behandlung der Wäsche.
( Bügelleicht ) Knitterreduzierung durch einen speziellen Schleuderablauf mit reduzierter Schleuder-drehzahl und anschließendem Auflockern.Hinweis: Die Wäsche ist nach dem Waschgang feuchter als bei Programmen ohne Einstellung (Bügelleicht).
( Vorwäsche ) Zusätzlicher Vorwaschgang zum Waschen stark verschmutzter Wäsche.Hinweis: Teilen Sie das benötigte Waschmittel für Vor- und Hauptwäsche in Kammer I und II auf.
( Spülen Plus ) Es können bis zu drei Spülgänge zusätzlich eingestellt werden. Empfohlen bei besonders empfindlicher Haut oder in Gebieten mit sehr weichem Wasser.
-1400 Anpassen der Schleuderdrehzahl (in U/min (Umdrehungen pro Minute).Hinweis: Die einstellbare Schleuderdrehzahl ist abhängig vom Programm.Einstellung :Die Wäsche wird am Ende des Waschgangs nicht geschleudert und bleibt nass in der Trommel liegen. Das Wasser wird nur abgepumpt.
*-90° Anpassen der Temperatur.Hinweis: Die einstellbare Temperatur ist vom Programm abhängig.
(Leise Waschen)	Geeignet für leises Waschen und Trocknen in der Nacht. Das Endesignal ist deaktiviert und eine reduzierte Endschleuderdrehzahl beim Waschen ist voreingestellt.
(Hygiene Care)	Zusätzliche Vorbehandlung der Wäsche mit heißer Luft vor einem Waschgang mit niedriger Temperatur.Geeignet bei erhöhten hygienischen Ansprüchen.
-/+ (Fertig in)	Vor Programmstart können Sie das Programmende, mit den Tasten + und -, bis maximal 24 Stunden verzögern.Im Display wird die eingestellte Stundenzahl, z.B. 8h, angezeigt und heruntergezählt, bis das Programm beginnt. Nach Programmstart wird die Programmdauer angezeigt.
(Trockenziel):	Das Trockenziel legt fest, wie feucht oder trocken die Wäsche nach dem Programmende ist.Wenn Sie ein Trockenziel gewählt haben, bleibt dieses auch nach dem Ausschalten des Geräts für das gewählte Programm gespeichert.
(Schranktrocken plus)	Mehrlagige, dicke Wäsche, die schlecht trocknet.
(Schranktrocken)	Normale, einlagige Wäsche.
(Bügeltrocken)	Normale, einlagige Wäsche, die nach dem Trocknen feucht sein soll und zum Bügeln oder Aufhängen geeignet ist.
(Favorit)	Oft verwendete individuelle Programmeinstellungen können hier gespeichert werden.
(Start/Pause)	Starten, Abbrechen und Unterbrechen eines Programms.
Geräteeinstellung	Funktion
Wie Sie die Geräteeinstellung anpassen können, erfahren Sie auf→ Seite 43
(3s) (Kindersicherung)	Waschmaschine gegen versehentliches Ändern der eingestellten Funktionen sichern.

Wäsche

Wäsche vorbereiten

Warnung

Explosions- und Brandgefahr!

Einige Gegenstände können sich beim Trocknen entzünden sowie zur Explosion oder zum Brand des Geräts führen. Entfernen Sie Feuerzeuge und Zündhölzer aus den Taschen der Textilien.

Achtung!

Schäden an Trommel und Textilien

Wenn Sie Gegenstände in den Taschen der Textilien lassen, können die Trommel und Textilien während des Betriebs beschädigt werden. Entfernen Sie alle Gegenstände, wie z.B. Metallteile, aus den Taschen der Textilien.

Wäsche wie folgt vorbereiten:

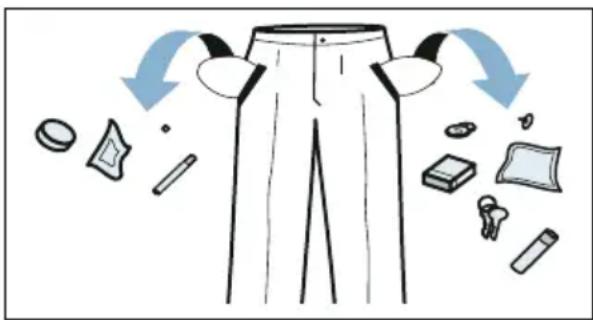

■ Alle Taschen entleeren.

■ Stoffgürtel, Schürzenbänder usw. zusammenbinden. Für kleine und sehr empfindliche Wäschestücke, wie z.B. Strümpfe, ein Wäschenetz verwenden.
■ Kleine und große Wäschestücke immer zusammen waschen.
■ Reiß- und Klettverschlüsse, Haken, Ösen und Knöpfe schließen.
■ Sand aus Taschen und Umschlägen ausbürsten.
■ Gardinenröllchen entfernen oder im Netz einbinden.

■ Flecken vorbehandeln, solange sie noch frisch sind. Flecken zunächst mit Seifenlauge abtupfen, ohne dabei zu reiben.
Hinweis: Hartnäckige, eingetrocknete Flecken werden manchmal erst durch mehrmaliges Waschen entfernt.
- Übertrocknen Sie pflegeleichte Wäsche nicht. Dies führt zu vermehrtem Knittern in der Wäsche.
■ Manche Wasch- und Pflegemittel, z.B. Wäschestärke oder Weichspüler, enthalten Partikel, die sich auf dem Feuchtigkeitssensor ablagern können. Dies kann die Funktion des Sensors und somit das Trocknungs- ergebnis beeinträchtigen.

Hinweise

- Dosieren Sie Wasch- und Pflegemittel beim Waschen der zu trocknenden Wäsche nach Herstellerangaben.

– Reinigen Sie den Feuchtigkeitsfühler regelmäßig.

Wäsche sortieren

Wäsche sortieren zum Waschen

Sortieren Sie Ihre Wäsche gemäß den Pflegehinweisen und Angaben des Herstellers auf den Pflegeetiketten nach folgenden Kriterien:

Gewebe-/Faserart

Farbe:

Wäsche kann abfärben. Waschen Sie weiße und farbige Wäsche getrennt und neue farbige Wäsche das erste Mal separat.

■ Verschmutzung:

Waschen Sie Wäsche mit gleichem Verschmutzungsgrad zusammen. Beispiele für die Verschmutzungsgrade finden Sie im Abschnitt → "Sparhinweise" auf Seite 36.

Pflegeetiketten:

Die folgenden Symbole geben Hinweise auf das Programm. Die Zahlen in den Symbolen verweisen auf die maximal empfohlene Waschtemperatur.

für normalen Waschprozess geeignet, z.B. Programm Baumwolle

schonender Waschprozess erforderlich, z.B. Programm Pflegeleicht

besonders schonender Waschprozess erforderlich, z.B. Programm Fein/Seide

für Handwäsche erforderliches Programm, z.B. Programm Wolle

Wäsche nicht in der Maschine waschbar

Hinweis: Mischen Sie große und kleine Wäschestücke. Verschieden große Wäschestücke verteilen sich besser beim Schleudern. Einzelne Wäschestücke können zu Unwuchten führen.

Wäsche sortieren zum Trocknen

Hinweis: Laden Sie die Wäsche einzeln in das Gerät. Vermeiden Sie Wäschebündel, um ein gutes Trockenergebnis zu erhalten.

Achtung!

Sachschäden am Trockner oder Textilien

Für den Trockner ungeeignete Wäsche kann das Gerät und die Wäsche beim Trocknen beschädigen. Sortieren Sie die Wäsche vor dem Trocknen gemäß den Angaben auf dem Pflegeetikett:

☐ Trocknen mit normaler Temperatur, z.B. Programm Baumwolle +Dry (Trocknen)

☐ Trocknen mit niedriger Temperatur, z.B. Pflegeleicht +Dry (Trocknen)

☒ Nicht im Trockner trocknen

Beim Sortieren der zu trocknenden Wäsche beachten Sie auch Folgendes:

■ Trocknen Sie Wäsche gleicher Gewebeart und Struktur zusammen, um ein gleichmäßiges Trockenergebnis zu erreichen.
Wenn Sie dünne, dicke oder mehrlagige Textilien zusammen trocknen, werden diese unterschiedlich trocken.
■ Richten Sie sich nach der Textilbeschreibung der Trocknungsprogramme.

Hinweis: Wenn Sie die Wäsche nach dem Trocknen als zu feucht empfinden, können Sie ein Zeitprogramm zum Nachtrocknen wählen.

Achtung!

Sachschäden am Gerät oder Textilien

Trocknen Sie folgende Textilien nicht im Gerät:

■ Mit Lösungsmitteln, Wachs oder Fett verschmutzte Wäsche.
■ Ungewaschene Textilien.
■ Luftundurchlässige Textilien, z.B. gummierte Wäsche.
■ Empfindliches Textilien, z.B. Seide, synthetische Gardinen.

Umweltfreundliches Waschen

Achtung!

Sach- und Geräteschaden

Ein Fehldosieren von Wasch- und Reinigungsmitteln kann zu Sach- und Geräteschäden führen. Wasch-/Pflege-/Reinigungsmittel und Weichspüler nach den Anweisungen der Hersteller verwenden.

Sparhinweise

■ Die einstellbaren Temperaturen eines Programms beziehen sich auf die Temperaturen der Pflegeetiketten an Ihrer Wäsche. Die tatsächliche Waschtemperatur kann aus Energie-spargründen von der eingestellten Temperatur abweichen.
■ Wenn Sie gewaschene, feuchte Wäsche im Wäschetrockner trocknen möchten, stellen Sie für das Programm die Schleuderdrehzahl entsprechend der Anleitung des Trockner-Herstellers ein.
- Wenn Sie das Gerät vor Programmstart oder nach Programmende längere Zeit nicht bedienen, schaltet das Gerät automatisch in den Energiespar-Modus. Display und Anzeigelampen erlöschen nach einigen Minuten und ▷□□ (Start/Pause) blinkt. Sie beenden den Energiespar-Modus, indem Sie das Gerät erneut bedienen, z.B. die Tür öffnen und schließen.
■ Wenn Sie das Gerät im Energiespar-Modus längere Zeit nicht bedienen, schaltet sich das Gerät automatisch aus.

Sie können bei leicht und normal verschmutzter Wäsche Energie und Waschmittel sparen:

■ Waschtemperatur reduzieren.
■ Ohne Vorwäsche waschen.
- Gerät mit maximalen Beladungsmengen der Programme beladen.

Sparen Verschmutzung

Mehr

(reduzierte Temperatur, Waschmittelmenge laut Dosierempfehlung für "leichte oder normale Verschmutzung")

Keine Verschmutzung oder Flecken sichtbar, Wäsche hat Geruch angenommen

■ leichte Sommer-/Sport-kleidung (wenige Stunden getragen)
■ T-Shirts, Hemden, Blusen, (bis zu 1 Tag getragen)
Gästebettwäsche und handtücher (1 Tag benutzt)

Normal

Verschmutzung oder wenige, leichte Flecken sichtbar

■ T-Shirts, Hemden, Blusen (durchgeschwitzt, mehrfach getragen)

■ Handtücher, Bettwäsche (bis zu 1 Woche benutzt)

Weniger

(Temperatur laut Pflegeetikett, Waschmittelmenge laut Dosierempfehlung für "starke Verschmutzung")

Stark

Verschmutzungen oder Flecken deutlich sichtbar, z.B. Geschirrhandtücher, Babywäsche, Berufskleidung

Hinweise

■ Weniger Wäsche einfüllen
■ Programm mit Vorwä-sche einstellen

Hinweis: Ein Überschreiten der maximalen Beladungsmenge verlängert die Programmdauer und erhöht den Energieverbrauch.

Richtige Waschmittelauswahl

Beachten Sie bei der Auswahl Ihrer Wasch- und Pflegemittel die Hinweise der Hersteller.

■ Verschiedene Flüssigwaschmittel nicht mischen.
■ Keine lösemittelhaltigen, ätzenden oder ausgasenden Mittel (z.B. Flüssigbleiche) verwenden.
■ Waschmittel und Weichspüler nicht mischen.
■ Keine überlagerten und stark verdickten Produkte verwenden.

Für die richtige Temperatur und Wäschebehandlung ist das Pflegeetikett an Ihrer Wäsche ausschlaggebend. → Erklärung siehe www.ginetex.ch

Auf www.cleanright.eu finden Sie eine Vielzahl weiterer Informationen über Wasch-, Pflege- und Reinigungsmittel für den privaten Gebrauch.

■ Vollwaschmittel mit optischen Aufhellern
geeignet für kochfeste weiße Wäsche aus Leinen oder Baumwolle Programm: Baumwolle / kalt bis 90 °C
■ Buntwaschmittel ohne Bleiche und optische Aufheller
geeignet für bunte Wäsche aus Lei- nen oder Baumwolle Programm: Baumwolle / kalt bis 60°C
■ Bunt-/Feinwaschmittel ohne optische Aufheller
geeignet für bunte Wäsche aus pflegeleichten Fasern, Synthetik Programm: Pflegeleicht / kalt bis 60°C
Feinwaschmittel
geeignet für empfindliche feine Textilien, Seide oder Viskose Programm: Fein/Seide / kalt bis 40°C
Wollwaschmittel
geeignet für Wolle Programm: Wolle / kalt bis 40°C

Die optimale Dosierung der Wasch- und Pflegemittel hängt von folgenden Kriterien ab:

Wäschemenge

Wasserhärte

Um die vorhandene Wasserhärte zu ermitteln, verwenden Sie einen Teststreifen oder fragen Sie bei Ihrem Wasserversorgungs-Unternehmen nach.

■ Verschmutzungsgrad

Beispiele finden Sie im Abschnitt → "Sparhinweise" auf Seite 36

■ Herstellerangaben auf dem Verpackungsetikett der Wasch-/Weichspülmittelverpackung.

Hier ein Beispiel für die Waschmittel-dosierung auf einem Verpackungsetikett:

Verschmutzungsgrad → Wasserhärte ↓	leicht normal	stark sehr stark
weich/mittel 55 ml 75 ml 120		160 ml
hart/sehr hart 75 ml 95 ml 150		180 ml

Hinweis: Verschiedene Waschmittel sowie Waschmittel und Weichspüler nicht mischen.

Dosierhilfe für Flüssigwaschmittel einsetzen

1. Waschmittelschublade herausziehen.

1. Einsatz herunterdrücken und Waschmittelschublade vollständig herausnehmen.

1. Dosierhilfe nach vorn schieben.

1. Dosierhilfe herunterklappen und einrasten.

1. Waschmittelschublade einsetzen und schließen.

Hinweis: Dosierhilfe nicht bei gelartigen Waschmitteln, Waschpulver und bei Programmen mit Vorwäsche oder Fertig in-Zeit verwenden. Das Waschmittel wird andernfalls nicht vollständig ausgespült oder läuft vorzeitig aus der Kammer.

Gerät bedienen

Hinweis: Das Gerät muss sachgemäß aufgestellt und angeschlossen werden.

→ Seite 13

Gerät einschalten und Programm einstellen

1. Auf ① drücken, um das Gerät einzuschalten.

1. Das gewünschte Programm einstellen.

Im Display erscheinen die Programmeinstellungen.

1. Die Programmeinstellungen, wenn gewünscht, anpassen.

Hinweise

■ Wenn Sie ihre Wäsche stärken wollen, Programm Spülen einstellen.

■ Die Trommel des Geräts wird nach dem Öffnen, Schließen und Starten des Programmes beleuchtet. Trommel-Innenbeleuchtung erlischt selbstständig.

Programmeinstellungen

Wenn Sie ein Programm eingestellt haben, werden Ihnen die empfohlenen Programmeinstellungen angezeigt. Abhängig vom Programm und Programmfortschritt, können Sie die jeweils verfügbaren Einstellungen anpassen, aktivieren/deaktivieren oder speichern. Eine Übersicht aller je nach Programm verfügbaren Einstellungen finden Sie ab → Seite 28.

Sie können Programmeinstellungen:

■ Aktivieren/Deaktivieren

Anpassen

Speichern

Aktivieren, Deaktivieren oder Anpassen

Auf entsprechende Programmeinstellung drücken.

Die aktivierte Programmeinstellung wird angezeigt.

Speichern

Auf ☆ (Favorit) für ca. 3 Sekunden drücken.

Das Favoritenprogramm mit den individuellen Programmeinstellungen ist gespeichert.

Auf ☆ (Favorit) drücken um das gepeicherte Favoritenprogramm aufzurufen.

Wäsche in die Trommel legen

Warning

Explosions- und Brandgefahr!

Mit lösungsmittelhaltigen Reinigungsmitteln, z.B. Fleckenentferner/Waschbenzin, vorbehandelte Wäsche kann in der Trommel zu einer Explosion führen. Spülen Sie die Wäsche vor dem Waschen gründlich mit Wasser aus.

Hinweis: Beachten Sie die max. Beladung des Programms. Ein Überschreiten der maximalen Beladungsmenge mindert das Waschergebnis und fördert die Knitterbildung.

1. Wäsche vorbereiten und sortieren.

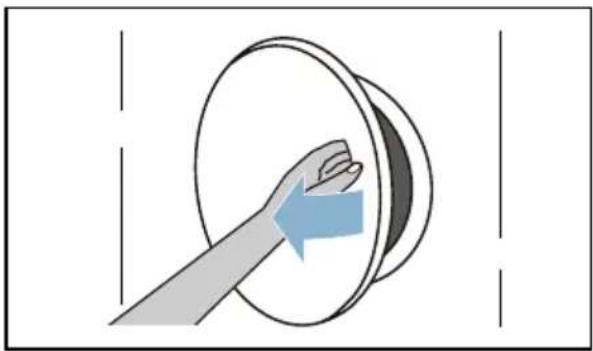

2. Tür öffnen und sicherstellen, dass die Trommel vollständig entleert ist.

1. Wäsche auseinandergefaltet in die Trommel legen.

Sachschäden am Gerät oder Textilien möglich.

Keine Wäsche in der Tür einklem- men.

Wasch- und Pflegemittel ein- füllen

Achtung!

Sach- und Geräteschaden

Ein Fehldosieren von Wasch- und Reinigungsmitteln kann zu Sach- und Geräteschäden führen.

Wasch-/Pflege-/Reinigungsmittel und Weichspüler nach den Anweisungen der Hersteller verwenden.

Achtung!

Sach- und Geräteschaden

Reinigungsmittel und Mittel zur Vorbehandlung von Wäsche (z.B. Fleckenmittel, Vorwaschsprays, ...) können bei Berührung die Oberflächen des Geräts beschädigen. Beachten Sie deshalb:

■ Bringen Sie diese Mittel nicht mit den Oberflächen des Geräts in Berührung.
■ Reinigen Sie das Gerät nur mit Wasser und einem weichen feuchten Tuch.
■ Entfernen Sie alle Waschmittelreste, Sprühnebelreste oder Rückstände sofort.

Warnung

Augen-/Hautreizungen!

Beim Öffnen der Waschmittelschublade während des Betriebs kann Wasch-/Pflegemittel rausspritzen.

Spülen Sie bei Kontakt mit Wasch-/Pflegemitteln gründlich die Augen aus bzw. die Haut ab. Holen Sie bei versehentlichem Verschlucken ärztlichen Rat ein.

1. Waschmittelschublade herausziehen.

1. Wasch- und/oder Pflegemittel für Wäsche einfüllen.

A II I

A Dosierhilfe für Flüssigwaschmittel

II Kammer für Waschmittel der Hauptwäsche, Enthärter, Bleiche, Fleckensalz

Kammer für Weichspüler, flüssige Stärke

Hinweis: Nicht über Markierung max befüllen.

I Kammer für Waschmittel der Vorwäsche

1. Waschmittelschublade einschieben.

■ Informieren Sie sich über die optimale Dosierung für Wasch- und Pflegemittel. → Seite 37
Dickflüssige Weich- und Formspüler mit etwas Wasser verdünnen, das verhindert Verstopfungen im Leitungssystem.

Programm starten

Auf ▷□□ (Start/Pause) drücken.

Wenn Sie die Programmverzögerung verwenden möchten, müssen Sie erst die Fertig in-Zeit einstellen und anschließend auf ▷□□ (Start/Pause) drücken.

Hinweis: Im Display werden entweder Programmdauer und der Programmstatus oder bei Verzögerung des Programmstarts, die Fertig in-Zeit angezeigt.

Fertig in-Zeit vor Programmstart wie folgt anpassen:

1. ▷□□ (Start/Pause) drücken.
2. Einstellung ändern mit:

1. ▷□□ (Start/Pause) drücken.

Hinweis: Wenn Sie das Programm gegen versehentliches Verstellen sichern möchten, aktivieren Sie die Kindersicherung. → Seite 43

Programm ändern oder Wäsche nachlegen

Hinweise

• Während des Trocknungsprozesses können Sie das Gerät nicht pausieren.
  ■ Lassen Sie beim Nachlegen oder Entnehmen von Wäsche die Tür nicht längere Zeit offen stehen, es könnte Wasser auslaufen.
  ■ Bei hohem Wasserstand, hoher Temperatur oder drehender Trommel, bleibt die Tür aus Sicherheitsgründen verriegelt und ein Nachlegen oder Entnehmen von Wäsche ist nicht möglich.
• Nach Änderung von Programm, Programmeinstellung oder Beladungsmenge können sich die angezeigten Werte ändern.

Nach dem Programmstart können Sie bei Bedarf Wäsche nachlegen oder entnehmen und das Programm ändern oder anpassen:

1. Auf DIII (Start/Pause) drücken. Das Gerät pausiert und prüft, ob ein Nachlegen oder Entnehmen möglich ist.
2. Wenn möglich, Wäsche nachlegen oder entnehmen.
3. Tür schließen.
4. Wenn gewünscht, anderes Programm einstellen und/oder Programmeinstellungen anpassen.→ Seite 28
5. Auf ▷□□ (Start/Pause) drücken.

Programm abbrechen

Nach Programmstart können Sie das Programm jederzeit abbrechen:

1. Auf ▷□□ (Start/Pause) drücken.
2. Tür öffnen.

Hinweis: Bei hoher Temperatur oder hohem Wasserstand bleibt die Tür des Geräts aus Sicherheitsgründen verriegelt. Gehen Sie wie folgt vor:

a) bei hoher Temperatur: Programm Spülen starten.
b) bei hohem Wasserstand: Programm Schleudern/Abpumpen starten.

1. Wäsche entnehmen.

Programm während des Trocknens wie folgt abbrechen:

1. Gerät ausschalten.
2. Gerät einschalten.
3. Programm MyTime einstellen und Programmeinstellung Dry aktivieren, um die Wäsche abzukühlen.
4. Auf ▷□□ (Start/Pause) drücken.

Programmende

Im Display erscheint der Hinweis: End

Hinweis: Nach dem Trocknungsprogramm beginnt der Knitterschutzprozess.

Im Display leuchtet 😊 und die Tür bleibt verriegelt. Sie können den Knitterschutz jederzeit abbrechen, indem Sie auf eine Taste drücken. Die Tür wird dann entriegelt und Sie können die Wäsche entnehmen.

Wäsche entnehmen und Gerät ausschalten

1. Wäsche entnehmen.

1. Auf ① drücken, um das Gerät auszuschalten.

■ Rostgefahr: Fremdkörper aus der Trommel und der Gummimanschette entfernen.
■ Gummimanschette trockenwischen.

■ Tür und Waschmittelschublade offen lassen, damit Restwasser abtrocknen kann. → Seite 45

Geräteeinstellungen

Sie können die Kindersicherung und Grundeinstellungen (z.B. Signale) anpassen oder aktivieren/deaktivieren.

Kindersicherung

Mit Aktivierung der Kindersicherung verhindern Sie ein versehentliches Bedienen der Blende.

Kindersicherung aktivieren/deaktivieren:

■ ≈ (3s) (Kindersicherung) für 3 Sekunden drücken.

Hinweis: Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts aktiviert. Um die Blende nach dem Einschalten bedienen zu können, müssen Sie die Kindersicherung deaktivieren.

Grundeinstellungen

Sie können bestimmte Grundeinstellungen am Gerät anpassen. Um Anpassungen vornehmen zu können, müssen Sie zuerst den Einstellmodus aufrufen:

Auf für ca. 3 Sekunden drücken.

Die Grundeinstellungen sind folgenden Programmpositionen zugeordnet:

1 2 3 4 5 6 7

Programm-position Grundeinstellung Einstellwerte

1 Endesignal aus - leise - mit-	tel - laut - sehr laut
2 Bediensignal aus - leise - mit-	tel - laut - sehr laut
3 Helligkeit des Dis-plays	gering - mittel - hoch - sehr hoch
4 Info Trommelreini-gung	ein - aus

Grundeinstellungen wie folgt anpassen und aktivieren/deaktivieren

1. Position der gewünschten Grundeinstellung einstellen.
2. Einstellung ändern mit:
3. /-
4. Weitere Grundeinstellungen anpassen oder Grundeinstellungen speichern und beenden.

Grundeinstellungen wie folgt speichern und beenden

■ Auf 📍 drücken.
- Gerät ausschalten.

Sensorik

Mengenautomatik

Die Mengenautomatik passt den Wasserverbrauch und die Programmdauer optimal der Textilart und der Beladung an.

Unwuchtkontrollsystem

Das automatische Unwuchtkontrollsystem erkennt Unwuchten und sorgt durch mehrmalige Anschleuderversuche für gleichmäßige Wäscheverteilung.

Aus Sicherheitsgründen wird bei sehr ungünstiger Wäscheverteilung die Drehzahl verringert oder es wird nicht geschleudert.

Hinweis: Geben Sie kleine und große Wäschestücke gemeinsam in die Trommel.

Reinigen und warten

Reinigung/Wartung

Warnung

Lebensgefahr!

Das Gerät wird mit elektrischem Strom betrieben. Bei Kontakt mit spannungsführenden Teilen besteht Stromschlaggefahr. Beachten Sie deshalb:

■ Schalten Sie das Gerät aus. Trennen Sie das Gerät vom Stromnetz (Netzstecker ziehen).
■ Fassen Sie den Netzstecker nie mit nassen Händen an.
■ Ziehen Sie am Netzstecker und nie an der Netzleitung, weil die Netzleitung beschädigt werden könnte.
Das Gerät und die Eigenschaften des Geräts dürfen technisch nicht verändert werden.
■ Reparaturen und Eingriffe oder ein Wechsel der Netzleitung (wenn nötig) darf nur durch den Kunden-dienst oder eine Elektrofachkraft erfolgen.
■ Eine Ersatz-Netzleitung ist beim Kundendienst erhältlich.

Warnung

Vergiftungsgefahr!

Durch lösungsmittelhaltige Reinigungsmittel, z.B. Waschbenzin, können giftige Dämpfe entstehen.

Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel.

Warnung

Stromschlaggefahr/Sach- und Geräteschaden!

Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

Verwenden Sie keine Hochdruckreiniger, Dampfstrahler, Schläuche oder Brausen zum Reinigen Ihres Geräts.

Warnung

Verletzungsgefahr/Sach- und Geräteschaden!

Das Verwenden von nicht Original-Ersatzteilen und -Zubehör ist gefährlich und kann zu Verletzungen sowie Sach- und Geräteschäden führen. Verwenden Sie aus Sicherheitsgründen nur Original-Ersatzteile und -Zubehör.

Achtung!

Sach- und Geräteschaden

Reinigungsmittel und Mittel zur Vorbehandlung von Wäsche (z.B. Fleckenmittel, Vorwaschsprays, ...) können bei Berührung die Oberflächen des Geräts beschädigen. Beachten Sie deshalb:

■ Bringen Sie diese Mittel nicht mit den Oberflächen des Geräts in Berührung.
■ Reinigen Sie das Gerät nur mit Wasser und einem weichen feuchten Tuch.
■ Entfernen Sie alle Waschmittelreste, Sprühnebelreste oder Rückstände sofort.

Trommel reinigen

Zur Vorbeugung von Geruchsbildung und zur Reinigung der Trommel:

■ Führen Sie das Programm Trommel reinigen 90 °C ohne Wäsche durch. Verwenden Sie dazu Pulvervoll-waschmittel.
Hinweis: Verwenden Sie keine chlorhaltigen Reinigungsmittel und keine Stahlwolle.
■ Sorgen Sie für eine gute Belüftung des Aufstellraums der Waschmaschine.
■ Wenn das Gerät nicht genutzt wird, lassen Sie die Tür und die Waschmittelschublade leicht geöffnet.

Gerät entkalken

Bei richtiger Waschmitteldosierung müssen Sie Ihr Gerät nicht entkalken. Falls Sie dennoch Entkalkungsmittel verwenden möchten, beachten Sie die Anwendungshinweise des Herstellers.

Achtung!

Sach- und Geräteschaden

Ungeeignete Entkalkungsmittel, wie z.B. Spülmaschinen-Tabs oder Kaffeemaschinen-Entkalker, können zu Sach- und Geräteschäden führen. Verwenden Sie keine ungeeigneten Entkalkungsmittel für dieses Gerät. Sie können geeignete Entkalkungsmittel über unsere Internetseite oder den Kunden-dienst beziehen.

Waschmittelschublade reinigen

Waschmittelschublade wie folgt reinigen:

1. Waschmittelschublade herausziehen.

1. Einsatz herunterdrücken und Waschmittelschublade herausziehen.

1. Einsatz von unten nach oben herausdrücken.

1. Einspülschale und Einsatz mit Wasser und Bürste reinigen. Anschließend abtrocknen.

1. Einsatz aufsetzen und einrasten (Zylinder auf Führungsstift stecken).

1. Gehäuse der Waschmittelschublade im Gerät reinigen.

1. Waschmittelschublade einschieben. Hinweis: Lassen Sie die Waschmittelschublade geöffnet, damit Restwasser abtrocknen kann.

Beim Waschen mit hohen Temperaturen kann es bei Berührung mit heißer Waschlauge, z.B. beim Abpumpen heißer Waschlauge in ein Waschbecken, zu Verbrühungen kommen. Fassen Sie nicht in die heiße Waschlauge.

Warning

Verletzungsgefahr!

Beim Eingreifen in die drehende Trommel kann es zu Verletzungen der Hände kommen. Warten Sie, bis sich die Trommel nicht mehr dreht.

Gerät notentriegeln

Wenn Sie die Wäsche entnehmen möchten, obwohl die Tür verriegelt ist (z.B. bei Stromausfall), können Sie das Gerät notentriegeln.

Hinweis: Bei Stromausfall läuft das Programm weiter, wenn die Netzversorgung wieder hergestellt ist.

Soll die Wäsche dennoch entnommen werden, Tür wie folgt öffnen:

1. Wasserhahn schließen.
2. Gerät ausschalten.
3. Netzstecker des Geräts vom Stromnetz trennen.
4. Serviceklappe öffnen.

de Reinigen und warten

Restliche Waschlauge wie folgt ablas-

sen: Wenn kein Wasser in der Tür zu sehen ist, fahren Sie bei "Notentriegelung betätigen" fort.

1. Serviceklappe abnehmen.

1. Geeignetes Gefäß unter die Service-öffnung schieben.

1. Entleerungsschlauch aus der Halterung nehmen.

1. Verschlusskappe abziehen und Lauge in geeignetes Gefäß abfließen lassen.

90°C max.

1. Verschlusskappe aufdrücken.

90°C max.

1. Entleerungsschlauch in die Halterung einsetzen.

Notentriegelung betätigen

1. Notentriegelung mit einem Werkzeug nach unten ziehen und loslassen.

Auslaufendes Wasser kann zu Wasserschäden führen.

Öffnen Sie nicht die Tür, sofern Wasser am Glas zu sehen ist.

Tür lässt sich jetzt öffnen.

1. Serviceklappe einsetzen und einrasten.

1. Serviceklappe schließen.

Störungen Ursache/Abhilfe
Gerät startet nicht Überprüfen Sie den Netzstecker und die Sicherungen.
Programm startet nicht Stellen Sie sicher, dass■ die Tür geschlossen ist■ die ∼ (3s) (Kindersicherung) deaktiviert ist■ auf ▷□□ (Start/Pause) gedrückt wurdeHinweis: Ist eine Programmverzögerung durch -/+ (Fertig in) eingestellt, startet das Programm zu einem späteren Zeitpunkt.Wenn das Display für 5 Sek. SHOP anzeigt, nachdem Sie das Gerät ein- oder ausgeschaltet haben, befindet sich das Gerät im Shop Modus.Schalten Sie den Shop Modus wie folgt aus:1. Gerät aus- und wieder einschalten.2. Warten, bis die Meldung SHOP im Display erloschen ist.3. ▷□□ (Start/Pause) für mindestens 5 Sek. gedrückt halten.Im Display erscheint OFF und das Gerät schaltet sich automatisch aus.Der Shop Modus ist jetzt deaktiviert und Sie können das Gerät wie gewohnt verwenden.
Knitterbildung ■ Beladungsmenge oder Schleuderdrehzahl zu hoch.■ Falsches Programm für die Textilart eingestellt. In der Programmtabelle finden Sie alle notwendigen Informationen.■ Wäsche direkt nach dem Trocknen aus der Trommel nehmen. Durch das Liegen in der Trommel entstehen Knitter.
Waschmittel/Weichspüler tropft von der Manschette und sammelt sich auf der Tür oder in der Manschettenfalte	Zu viel Waschmittel/Weichspüler in der Waschmittelschublade. Beach- ten Sie die Markierung max in der Waschmittelschublade.
Waschmittelrückstände auf der Wäsche	■ Vereinzelt enthalten phosphatfreie Waschmittel wasserunlösliche Rückstände.■ Spülen starten■ Wäsche nach dem Waschen ausbürsten
Tür lässt sich nicht öffnen	■ Wenn die Temperatur oder der Wasserstand zu hoch ist, wird die Sicherheitsfunktion aktiviert. Warten Sie bis die Temperatur gesunken ist bzw. starten Sie das Programm Schleudern/Abpumpen .■ Wenn Sie Wäsche nachlegen möchten, müssen Sie das Programm durch Drücken auf ▷□□ (Start/Pause) unterbrechen.■ Überprüfen Sie, ob die Kindersicherung ∼ (3s) aktiviert ist.■ Wenn der Knitterschutz aktiv ist, drücken Sie eine beliebige Taste oder stellen Sie ein anderes Programm ein, um den Prozess abzu-brechen und die Tür zu entriegeln.■ Wenn Sie die vorherigen Möglichkeiten ausgeschlossen haben, füh- ren Sie die Notentriegelung durch.
Mehrmaliges Anschleudern. Kein Fehler - Unwuchtkontrollsystem gleicht Unwucht aus.
Schleuderergebnis nicht zufriedenstellend.Wäsche nass/zu feucht.	Überprüfen Sie, ob:■ (Bügelieicht) eingestellt wurde■ die Schleuderdrehzahl zu gering eingestellt warHinweis: Das Gerät hat ein Unwuchtkontrollsystem, dieses bricht das Schleudern aufgrund ungleichmäßiger Wäscheverteilung ab.
Display ist erloschen Wenn ▷□□ (Start/Pause) blinkt, ist der Energiesparmodus aktiviert. Drücken Sie eine beliebige Taste.
Waschlauge wird nicht abgepumpt	Stellen Sie sicher, dass■ die Laugenpumpe gereinigt ist → Seite 53■ das Abflussrohr und der Ablaufschlauch sauber sind → Seite 55
Kein WassereinlaufWaschmittel nicht eingespült	Überprüfen Sie, ob■ ▷□□ (Start/Pause) gedrückt ist■ der Wasserhahn geöffnet ist■ das Sieb im Wasserzulauf verstopft ist■ der Zulaufschlauch geknickt oder eingeklemmt ist
Geruchsbildung im Gerät Führen	Sie das Programm Trommel reinigen 90 °C ohne Wäsche durch.Verwenden Sie dazu Pulvervollwaschmittel oder ein bleichehaltiges Waschmittel.Hinweis: Zur Vermeidung von Schaumbildung nur die Hälfte der vom Waschmittelhersteller empfohlenen Waschmittelmenge verwenden. Benutzen Sie keine Woll- oder Feinwaschmittel.
Programmdauer ändert sich während des Trocken- oder Waschzyklus	Kein Fehler - Der Programmablauf wird für den jeweiligen Wasch- oder Trockenprozess optimiert. Das kann zur Änderung der Programmdauer führen.
Programmdauer länger als üblich	Kein Fehler■ Unwuchtkontrollsystem gleicht Unwucht durch mehrmaliges Verteilen der Wäsche aus■ Schaumkontrollsystem schaltet bei zu hoher Schaumbildung einen Spülgang zu
Trocknungszeit zu lang.	■ Führen Sie das Programm Trommel reinigen 90 °C ohne Wäsche durch.■ Eine Umgebungstemperatur niedriger höher als 30°C kann die Trocknungszeit verlängern.■ Eine unzureichende Luftzirkulation im Raum kann die Trockenzeit verlängern. Raum ausreichend lüften.
Restwasser in Kammer ⚙ für Pflegemittel	Reinigen Sie den Einsatz → Seite 46Hinweis: Die Wirkung des Pflegemittels ist nicht beeinträchtigt.
Wasser in der Trommel nicht sichtbar	Kein Fehler - Das Wasser ist unterhalb des sichtbaren Bereichs.
Kurzes Ruckeln/Andrehen der Trommel nach Programmstart	Beim Starten des Waschprogramms kann kurzzeitig ein Ruckeln der Trommel, bedingt durch den internen Motortest, auftreten.

de Reinigen und warten

Starke Geräuschbildung, Vibrationen oder “Wandern“ beim Schleudern

Stellen Sie sicher, dass■ das Gerät korrekt ausgerichtet ist → Seite 18■ die Gerätefüße fixiert sind→ Seite 18■ die Transportsicherungen entfernt wurde → Seite 14

Wasser läuft aus. ■ Stellen Sie sicher, dass der Ablaufschlauch richtig befestigt und unbeschädigt ist.■ Überprüfen Sie die Verschraubung des Zulaufschlauchs und ziehen Sie diese ggf. fest.

Wenn Sie eine Störung nicht selbst beheben können (nach Aus-/Einschalten) oder eine Reparatur erforderlich ist:

• Gerät ausschalten und Netzstecker aus der Steckdose ziehen.
  ■ Wasserhahn zudrehen und Kundendienst rufen.

Laugenpumpe entleeren und reinigen

1. Wasserhahn schließen.
2. Gerät ausschalten.
3. Netzstecker des Geräts vom Stromnetz trennen.
4. Serviceklappe öffnen.

1. Serviceklappe abnehmen.

1. Geeignetes Gefäß unter die Service-öffnung schieben.

1. Entleerungsschlauch aus der Halterung nehmen.

1. Verschlusskappe abziehen und Lauge in geeignetes Gefäß abfließen lassen.

90°C max.

1. Verschlusskappe aufdrücken.

90°C max.

1. Entleerungsschlauch in die Halterung einsetzen.

1. Pumpendeckel vorsichtig abschrauben.

Hinweis: Restwasser kann auslau- fen.

1. Innenraum, Gewinde des Pumpendeckels und Pumpengehäuse reinigen.

Hinweis: Das Flügelrad der Laugenpumpe muss sich drehen lassen.

1. Pumpendeckel wieder einsetzen und verschrauben.

Hinweis: Griff muss senkrecht stehen.

1. Serviceklappe einsetzen und einrasten.

1. Serviceklappe schließen.

1. Wasserhahn öffnen. Netzstecker einstecken und Gerät einschalten.

17.1 Liter Wasser in Kammer II gießen und das Programm Schleudern/Abpumpen starten. Dies verhindert, dass beim nächsten Waschen Waschmittel ungenutzt in den Ablauf fließt.

Sie haben die Laugenpumpe erfolgreich gereinigt.

Ablaufschlauch am Siphon reinigen

1. Gerät ausschalten.
2. Netzstecker des Geräts vom Stromnetz trennen.
3. Schlauchschelle lösen und Ablaufschlauch vorsichtig abziehen.

Hinweis: Restwasser kann auslau- fen.

1. Ablaufschlauch und Siphon-Stutzen reinigen.

1. Ablaufschlauch wieder aufstecken und Anschluss-Stelle mit Schlauchschelle sichern.

Transport des Geräts

Gerät wie folgt für Transport vorbereiten:

1. Wasserhahn schließen.
2. Wasserdruck im Zulaufschlauch abbauen.
3. Gerät ausschalten.
4. Netzstecker des Geräts vom Stromnetz trennen.
5. Restliche Waschlauge ablassen.→ "Laugenpumpe entleeren und reinigen" auf Seite 53
6. Schläuche abmontieren.

Transportsicherungen wie folgt ein- bauen:

1. Abdeckkappen abnehmen und aufbewahren. Wenn nötig, Schraubendreher verwenden.

4x

de Transport des Geräts

1. Alle 4 Transportsicherungen einsetzen.

1. Schrauben einsetzen und mit einem Schraubenschlüssel SW13 festziehen.

1. Netzleitung an den Halterungen festklemmen.

4x

1. Schlauch an den Halterungen festklemmen.

Vor erneuter Inbetriebnahme:

Hinweise

■ Unbedingt die Transportstreben und die Transportsicherungen entfernen!
Ca. 1 Liter Wasser in die linke Kammer gießen, Programm Schleudern/Abpumpen starten.
So verhindern Sie, dass beim nächsten Waschen Waschmittel ungenutzt in den Ablauf fließt.

Verbrauchswerte

(ungefähre Angaben)

Programm Beladung Energiever-		brauch*	Wasserver-brauch*	Programm-dauer*
	in kg in kWh in l in Std
Baumwolle 20 °C 9 0,52 91 3 1⁄4
Baumwolle 40 °C 9 1,30 91 3 1⁄2
Baumwolle 60 °C 9 1,80 91 3 1⁄4
Baumwolle 60 °C + Eco ** 9 0,99 69 6 1⁄2
Baumwolle 60 °C + Eco (Waschen) 9
Baumwolle + Dry (Trocknen) + Speed+ [+] (Schranktrocken Plus)(Trocknen) ***	6	6,12 120 11
Baumwolle 90 °C 9 2,90 108 3 1⁄4
Pflegeleicht 40 °C	4 0,77 69 2
Schnell/Mix 40 °C	4 0,63 50 1 1⁄4
Fein/Seide 30 °C	2 0,21 35 3⁄4
Wolle 30 °C	2 0,21 41 3⁄4
Baumwolle + Dry (Trocknen) + Speed+ [+] (Schranktrocken) (Trocknen)	6 3,11 38 21⁄4
Pflegeleicht + Dry (Trocknen) + Speed+ [+] (Schranktrocken) (Trocknen)	2,5	1,32 21 11⁄2
Werte ermittelt nach gültiger Version EN50229.
* Die Werte weichen je nach Wasserdruck, -härte, -einlauftemperatur, Raumtemperatur, Wäscheart, -menge und -verschmutzung, verwendetem Waschmittel, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten ab.
** EU Energielabel Leistungstest/Prüfung nach gültiger Version EN50229 und Richtlinie 96/60/EG zum Waschen mit maximaler Beladung, mit Kaltwasser (15 °C) und mit maximaler Drehzahl.
*** EU Energielabel Leistungstest/Prüfung nach gültiger Version EN50229 und Richtlinie 96/60/EG zum Waschen mit maximaler Beladung, mit Kaltwasser (15 °C) und mit maximaler Drehzahl und zum Trocknen mit 2 Trockenzyclen.

Technische Daten

Abmessungen:

848 × 598 × 620 mm

(Höhe x Breite x Tiefe)

Gewicht:

84 kg (je nach Modell)

Netzanschluss:

Nennspannung 220 - 240 V, 50Hz

Minimaler Installationsschutz (≡) 10 A

Nennleistung 1900-2300 W

Maximale Beladungsmenge:

9 kg/6 kg

Wasserdruck:

0,1 - 1 MPa (1 - 10 bar)

Entsorgung

Entsorgen Sie Verpackung und Gerät umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Kundendienst

Wenn Sie eine Störung durch Aus- und Einschalten des Geräts nicht selbst beheben können, wenden Sie sich bitte an den Kundendienst.→ Beiliegendes Kundendienst-Verzeichnis oder Umschlagseite

Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden.

Geben Sie bitte dem Kundendienst die Erzeugnis-Nummer (E-Nr.) und die Fertigungsnummer (FD) des Geräts an.

E-Nr. FD

E-Nr. Erzeugnisnummer FD Fertigungsnummer

Diese Angaben finden Sie *jen nach Modell: innen in der Tür*/geöffneten Serviceklappe* und auf der Rückseite des Geräts.

Vertrauen Sie auf die Kompetenz des Herstellers.

Wenden Sie sich an uns. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern mit den Original-Ersatzteilen ausgeführt wird.

Aqua Stop

Aquastop-Garantie

Nur für Geräte mit Aquastop

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres Aquastop-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher.

2. Die Haftungsgarantie gilt für die Lebensdauer des Gerätes.

3. Voraussetzung des Garantieanspruches ist, dass das Gerät mit Aquastop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist; sie schließt auch die fachgerechte Aquastop-Verlängerung (Originalzubehör) mit ein.

Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum Aquastop-Anschluss am Wasserhahn.

1. Geräte mit Aquastop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern.

Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei einem mehrwöchigen Urlaub, ist der Wasserhahn zu schließen.

MyBosch

Vielen Dank für den Kauf eines Bosch-Hausgeräts!

Registrieren Sie jetzt Ihr neues Gerät auf MyBosch und profitieren Sie direkt von:

• Tipps und Tricks von Experten für Ihr Gerät
• Optionen für die Garantieverlängerung
• Preisvorteilen für Zubehör und Ersatzteile
• Digitalen Handbüchern und allen Gerätedaten, die sofort verfügbar sind
  • Leichtem Zugang zum Bosch Hausgeräte Service

Kostenloser und unkomplizierter Registrierung – auch auf Smartphones:

www.bosch-home.com/welcome

BOSCH HOME APPLIANCES SERVICE

Benötigen Sie Unterstützung? Hier finden Sie hilfreiche Informationen.

Ratschläge von Experten für Ihre Bosch-Hausgeräte, wenn Sie Hilfe bei Problemen oder eine Reparatur von Bosch-Experten benötigen.

Hier erfahren Sie alles über die vielen Möglichkeiten der Unterstützung durch Bosch:

Kontaktdaten aller Länder finden Sie im beigefügten Serviceverzeichnis.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

www.bosch-home.com

9001349003 (9904)

de
