Produkttyp	Schnurloses DECT-Telefon mit Großtastatur
Abmessungen Basisstation	110 x 115 x 50 mm
Abmessungen Mobilteil	170 x 59 x 34 mm
Gewicht (inkl. Verpackung)	ca. 850 g
Stromversorgung Basis	Netzadapter 100–240 V AC/50–60 Hz, Ausgang 6,5 V DC/300 mA oder 7,5 V DC/200 mA
Akkutyp Mobilteil	2x AAA NiMH, 1,2 V / 550 mAh
Akku-Betriebszeiten	Standby: max. 120 h, Gesprächszeit: max. 12 h
Reichweite	Im Freien bis 300 m, in Gebäuden bis 50 m
Anzahl Mobilteile pro Basis	Bis zu 5
Telefonbuch	Bis zu 50 Einträge mit Namen und Nummer
Anruferliste (CLIP)	Bis zu 40 Einträge mit Datum und Uhrzeit
Wahlwiederholung	10-fach
Freisprechfunktion	Ja
Komfortfunktionen	Rückfrage, Makeln, Dreierkonferenz, Gespräch weiterleiten
Menüsprachen	17 Sprachen (u. a. Deutsch, Englisch, Französisch)
Display	Alphanumerisches Punkt-Matrix-Display mit blauer Hintergrundbeleuchtung
Tastensperre	Ja
Wecker	Ja, einstellbar
Wahlverfahren	MFV (Tonwahl) / IWV (Impulswahl) einstellbar
Flashzeit (R-Taste)	100 ms oder 300 ms einstellbar
Pflege	Mit feuchtem Tuch oder Antistatiktuch reinigen; kein trockenes Tuch verwenden
Sicherheitshinweise	Nicht in der Nähe von Wärmequellen, keine herkömmlichen Batterien, nur zugelassene Akkus
Garantie	24 Monate
Entsorgung	Elektrogerät und Akkus getrennt vom Hausmüll entsorgen

Häufig gestellte Fragen - BIG 650 Hagenuk

Wie stelle ich Datum und Uhrzeit ein?

Drücken Sie MENU, wählen Sie Datum & Zeit, dann Datum einst. oder Uhr einst.. Geben Sie die Werte ein und bestätigen Sie mit MENU.

Wie kann ich ein Mobilteil an der Basis anmelden?

Halten Sie die Pagingtaste an der Basis gedrückt, bis ein doppelter Ton ertönt. Am Mobilteil drücken Sie MENU, wählen Anmelden, dann Basis anmeld, und geben Sie die PIN (Standard 0000) ein.

Wie stelle ich die Ruftonlautstärke ein?

Am Mobilteil: MENU > Mobilteil > Int Ruf Laut oder Ext Ruf Laut. Wählen Sie eine Stufe von 1-5 oder Ton Aus.

Wie kann ich das Telefon auf Werkseinstellungen zurücksetzen?

Drücken Sie MENU, wählen Sie Einstellung > Werkseinst., geben Sie die PIN (Standard 0000) ein und bestätigen Sie. Dadurch werden Telefonbuch, Anruferliste und Wahlwiederholung gelöscht.

Wie kann ich ein Gespräch weiterleiten?

Drücken Sie während eines externen Gesprächs die Int-Taste, wählen Sie die interne Rufnummer, und legen Sie auf, sobald die Gegenstelle abnimmt.

Warum blinkt das Antennensymbol und ich höre einen Warnton?

Das Mobilteil ist außer Reichweite der Basis. Gehen Sie näher zur Basisstation, bis das Antennensymbol dauerhaft leuchtet.

Wie kann ich die Tastensperre aktivieren?

Halten Sie die *-Taste im Standby ca. 3 Sekunden gedrückt, bis das Schlüsselsymbol erscheint. Zum Deaktivieren drücken Sie die *-Taste zweimal kurz.

Welche Akkus kann ich verwenden?

Nur aufladbare NiMH-Akkus des Typs AAA mit 1,2 V und 550 mAh. Keine herkömmlichen Batterien einlegen.

Wie kann ich einen Eintrag im Telefonbuch speichern?

Drücken Sie MENU, wählen Sie Telefonbuch > Hinzufügen, geben Sie Name und Nummer ein, wählen Sie eine Melodie und bestätigen Sie mit MENU.

Das Display zeigt keine Anzeige. Was tun?

Überprüfen Sie, ob die Akkus richtig eingelegt sind. Legen Sie das Mobilteil auf die Basis, um die Akkus zu laden. Entfernen und setzen Sie die Akkus ggf. neu ein.

BEDIENUNGSANLEITUNG BIG 650 Hagenuk

Schnurloses DECT - Großtastentelefon mit Rufnummernanzeige

06/07 cs V.3

hagenuk

1 Kurzbedienungsanleitung

1.1 Kurzbedienungsanleitung Mobilteil

Funktion Tastatureingabe
Mobilteil ausschalten R-Taste lang	drücken
Mobilteil einschalten R-Taste kurz	drücken
Warn- und Signaltöne ein-/aus-schalten	MENU-Mobilteil-Töne ☑ Eintrag wählen
Extern anrufen	☐ ☐ oder ☐ ☐
Intern anrufen ☑ ☐
Wahlwiederholung	☐ ☑ Eintrag wählen ☐
Rufnummer im Telefonbuch speichern	3 mal MENU ☐ ☐ MENU ☐ ☐ MENUMelodie auswählen ▼ ▲ MENU
Rufnummer aus der Anruferliste ins Telefonbuch übernehmen	☐ 2 mal MENU ☐ ☐ 2 mal MENUMelodie auswählen ▼ ▲ MENU
Wahl aus dem Telefonbuch	☐ ☑ Eintrag wählen ☐
Wahl aus der Anruferliste	☐ ☑ Eintrag wählen ☐
Freisprechen ein-/ausschalten ☑ / ☐
Lautstärke Freisprechen	☐ ☑ ☑ Lautstärke einstellen ☐
Lautstärke Freisprechen einstellen während des Gesprächs	☐ ☑ Einstellung wählen
Gespräch an anderes Mobilteil übergeben	☐ ☑ ☐
Rückfrage intern	☐ ☑ ☐ Int

2 Garantie / Service

Big 650

2.1. Garantie\*

Für dieses Gerät besteht eine Garantie von 24 Monaten.

Die Garantiezeit beginnt mit dem Kauf.

Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit wird nach eigener Wahl des Service bzw. der Fa. ITM Technology AG Garantie durch Reparatur oder Gerätetausch geleistet. Ausgetauschte Teile/Geräte gehen in unser Eigentum über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht automatisch. Es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen, diese endet nach 24 Monaten.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, auf Verschleiß, auf Eingriff durch Dritte oder auf höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien (Akkus, Verpackung usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Unser Kundendienst steht Ihnen selbstverständlich auch nach Ablauf der Garantiezeit weiterhin zur Verfügung. Nach Ablauf der Garantiezeit bzw. bei Schäden, für die wir keine Garantie übernehmen können, erhalten Sie einen Kostenvoranschlag.

2.2. Hotline / Reparaturanschrift

Sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse

unter der

Hotline

für Deutschland : 01805 88 01 01 (14 Cent / Min. aus dem Festnetz)

für Österreich : 08209 19 93 0 (16 Cent / Min. aus dem Festnetz)

Hotline-Zeiten: Montag bis Donnerstag: 08:00 Uhr - 17:00 Uhr

Freitag: 08:00 Uhr - 16:00 Uhr

Dieser Reparaturservice ist in der Garantiezeit (24 Monate) kostenlos. Bitte beachten Sie die obenstehenden allgemeinen Garantiebestimmungen.

Bitte verwenden Sie zur Einsendung die beiliegende Garantiekarte und senden Sie Ihr komplettes Gerät inkl. aller Zubehörteile frei Haus (Porto bezahlt) ein.

* Die Garantie und Hotline gilt nur in Deutschland und Österreich.

Für die Garantiebedingungen und Reparaturanschriften in anderen Ländern wenden Sie sich bitte an Ihren Händler.

3.1 Sicherheitshinweise

	Stellen Sie das Gerät nicht in der Nähe von Wärmequellen (Heizlüftern o. ä.) auf und setzen Sie es niemals direkter Sonneneinstrahlung, übermäßigen Staubquellen oder Erschütterungen aus.
	Legen Sie nur die zugelassenen, aufladbaren Akkus des gleichen Typs ein! Niemals herkömmliche (nicht aufladbare) Batterien verwenden, da dies zu Gesundheits- und Personenschäden führen kann!
	Akkus richtig gepolt einlegen; Hinweise auf den Akkus und am Batteriefach beachten!
	Nur Akku-Typen gemäß dieser Bedienungsanleitung verwenden!
	Stellen Sie das Telefon nicht in Bädern oder Duschräumen auf. Am Aufstellungsort sollte eine Raumtemperatur zwischen +5°C und +35°C und eine Luftfeuchtigkeit zwischen 25% und 85% herrschen.
	Nutzen Sie das Telefon nicht in explosionsgefährdeten Räumen (z. B. Lackierereien).
	Lesen Sie die Bedienungsanleitung aufmerksam durch und geben Sie das Gerät nur mit der Bedienungsanleitung an Dritte weiter.
	Medizinische Geräte können in ihrer Funktion beeinfl usst werden. Beachten Sie die technischen Bedingungen des Umfeldes (Arztpraxen).
	Verwenden Sie nur das mitgelieferte Steckernetzteil, wie in der Bedienungsanleitung angegeben.
	Entsorgen Sie die Akkus und das Telefon umweltgerecht!

4 Allgemein

Big 650

4.1 Pf1 ege

Wischen Sie Basis und Mobilteil mit einem feuchten Tuch oder einem Antistatiktuch ab. Benutzen Sie nie ein trockenes Tuch! Es besteht die Gefahr der statischen Aufl adung!

① Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsbestandteil. Alle angegebenen Daten sind lediglich Normalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifi schen Anforderungen unterschiedlich sein.

Technische Änderungen vorbehalten!

① Die heutigen Möbel sind mit einer Vielzahl von Lacken und Kunststoffen beschichtet und werden mit unterschiedlichen Pflegemitteln behandelt. Die Bestandteile dieser Stoffe können die Kunststofffüße des Telefons angreifen und erweichen. Mit einer rutschfesten Unterlage beugen Sie Lackschäden auf Ihren Möbeln vor.

Copyright:

ITM Technology AG

Alle Rechte vorbehalten.

Vollständige bzw. partielle Vervielfältigung dieser Bedienungsanleitung ist nur mit schriftlicher Genehmigung der ITM Technology AG erlaubt.

hagenuk

4 Allgemein

4.2 Lieferumfang

• 1 Basis
• 1 Mobilteil
• 2 Akkus
• 1 Steckernetzteil
• 1 Telefonanschlusskabel (TAE)
• 1 Bedienungsanleitung

4.3 Leistungsmerkmale

• DECT-Telefon nach GAP-Standard
• Freisprechen, Mute, Pause, Intercom
- Anmelden von bis zu 5 Mobilteilen an einer Basis möglich
- CLIP-Funktion mit bis zu 40 Rufnummerneinträgen in der Anruferliste
- Blau beleuchtetes, alphanumerisches Punkt-Matrix-Display
• Wahlvorbereitung/ Blockwahl
• Wahlverfahren einstellbar (MFV/IWV) fest/temporär
- Nebenstellentauglich, Flash 100 ms oder 300 ms einstellbar
• Erweiterte Wahlwiederholung 10 fach
- Ein Mobilteil kann an bis zu 4 Basisstationen angemeldet werden
• Gesprächsdaueranzeige
- Telefonbuch mit 50 Einträgen und Namenwahl
• Signalwarntöne für Reichweitenüberschreitung und Akkuladezustand
• Tastenquittungston und Tastensperre
- Lautstärke für Rufton und Lautsprecher einstellbar
- Rufmelodien für intern/extern einstellbar
• 17 Menüsprachen wählbar
- Weiterverbinden, Makeln, Rückfrage, Dreierkonferenz
• Automatische Gesprächsannahme und Ende
- Paging für Mobilteil(e)

4 Allgemein

Big 650

4.4 Einstellungen / Auslieferungszustand

Sowohl für die Basis als auch für das Mobilteil können Sie eine Reihe von Einstellungen vornehmen, die durch ein RESET wieder in den Auslieferungszustand zurückgesetzt werden können.

Voreingestellt sind folgende Parameter ( Werkseinstellungen):

Lautstärke Basis 3

Melodie Basis 3

Flashzeit Flash 2 (300 ms)

Melodie Interner Anruf 1

Lautstärke Interner Anruf 3

Melodie Externer Anruf 3

Lautstärke Externer Anruf 3

Sprache Deutsch

Telefonbuch leer

Wahlpause 3 Sek.

Wahlverfahren MFV / IWV

Name Big 650 1

Hörerlautstärke 3

PIN Code 0000

Tastensperre Aus

Anruferliste leer

Wahlwiederholungsliste leer

4.5 Menünavigation

Den Zugang zu allen Einstellungen rufen Sie über die Taste MENU auf. Innerhalb des Menüs wählen Sie mittels der Scrolltasten ☑ den jeweiligen Menüpunkt aus. Die gewählte Einstellung muss jeweils durch drücken der MENU Taste bestätigt werden. Durch kurzes Drücken der Stumm/Löschtaste ☒/☒ springen Sie im Telefonbuch zurück bzw. löschen Sie ein Zeichen im Menüpunkt "Ändern".

Durch langes Drücken der Stumm/Löschtaste ☒/☒ können Sie das Menü komplett verlassen. Kurzes Drücken dieser Taste bewirkt einen Schritt zurück im Menü.

hagenuk

5 Inhaltsverzeichnis

Inhaltsverzeichnis

1 Kurzbedienungsanleitung 2

1.1 Kurzbedienungsanleitung Mobilteil 2

2 Garantie / Service

2.1. Garantie 3

2.2. Hotline / Reparaturanschrift

3 Sicherheitshinweise 4

3.1 Sicherheitshinweise 4

4 Allgemein 5

4.1 Pf1 ege

4.2 Lieferumfang 6

4.3 Leistungsmerkmale 6

4.4 Einstellungen / Auslieferungszustand

4.5 Menünavigation 7

5 Inhaltsverzeichnis 8

6 Geräteübersicht 11

6.1 Kurzübersicht Big 650

6.2 Legende 12

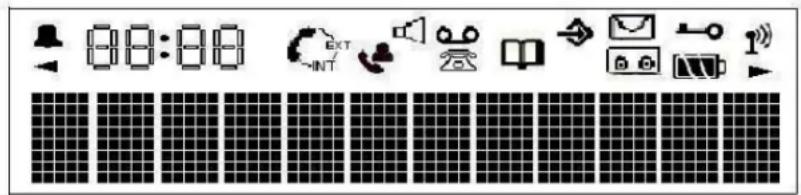

6.3 Punkt Matrix Display

7 Menüübersicht 14

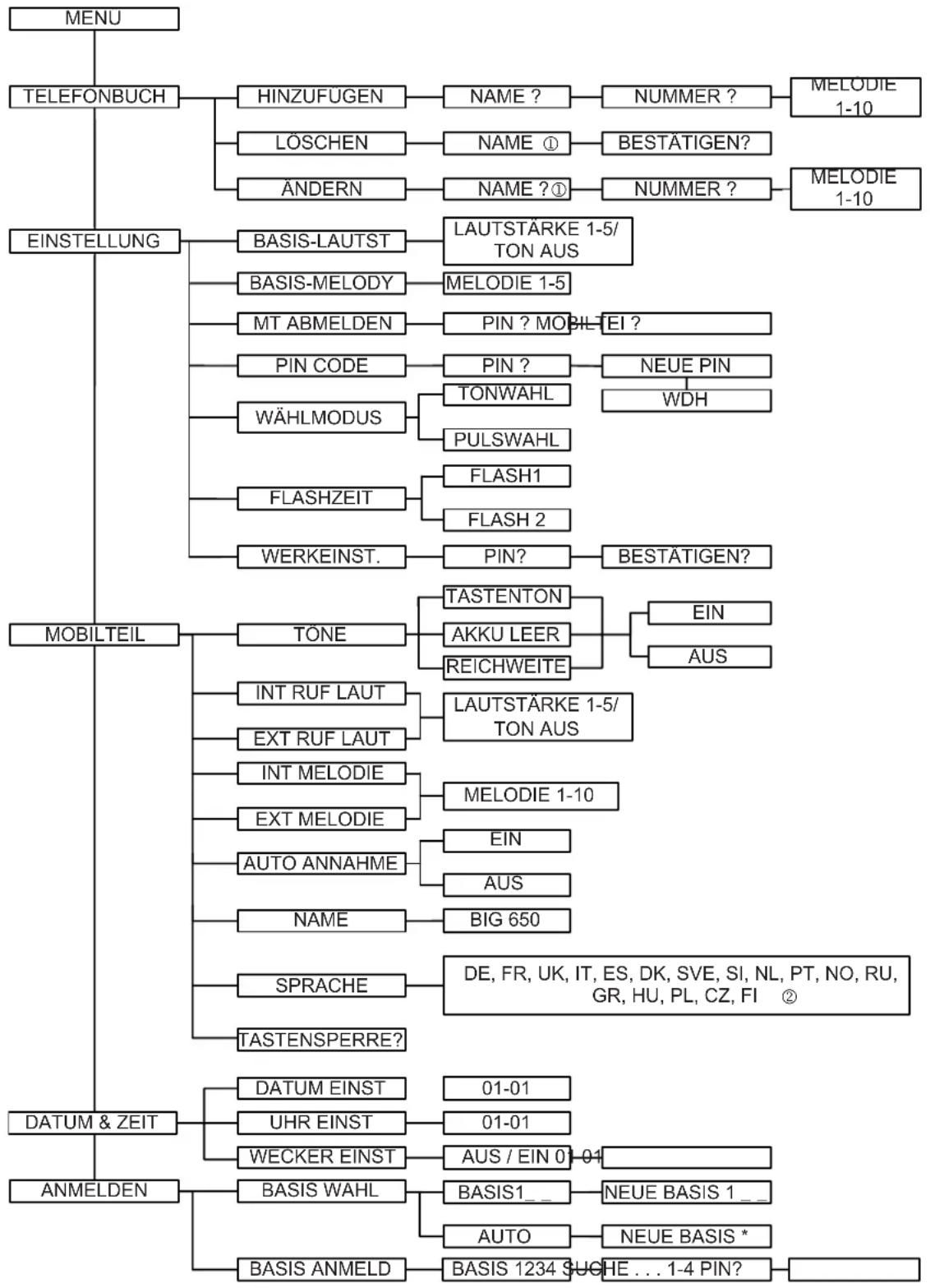

7.1 Menüstruktur 14

8 Inbetriebnahme 15

8.1 Telefon in Betrieb nehmen

8.1.1 Basis aufstellen und anschließen

8.1.2 Mobilteil in Betrieb nehmen

8.2 Akkuwechsel 16

8.2.1 Akkuladezustand 16

8.3 Außer Reichweite

8.4 Mobilteil anmelden 17

8.4.1 Anmelden des Mobilteils an eine Basisstation

Big 650 17

8.4.1.1 Anmelden eines anderen GAP-kompatible

Mobilteils an eine Basisstation Big 650 17

8.4.2 Anmelden des Mobilteils an einer anderen

(GAP-kompatiblen) DECT-Basisstation 17

8.5 Mobilteil abmelden 18

8.6 Basiswahl 18

9 Basiseinstellungen 19

9.1 Einstellungen der Basis „Einstellung“

9.2 Ruftonlautstärke der Basis „Basis laut“ 19

5 Inhaltsverzeichnis

Big 650

9.3 Ruftonmelodie der Basis „Basis-Melody“ 19

9.4 Mobilteil abmelden „Mt-abmelden“

9.5 PIN Code ändern „Pin Code“

9.6 Wahlverfahren einstellen „Wählmodus“

9.7 Flashzeit einstellen „Flashzeit“

9.8 Zurückstellen auf Werkseinstellungen „Werkseinst.“ 22

10 Mobilteil einstellen 23

10.1 Ein- und Ausschalten des Mobilteils 23

10.2 Toneinstellungen 23

10.2.1 Tastenton „Tastenton“

10.2.2 Akkuwarnton „Akku leer“

10.2.3 Reichweitenwarnton „Reichweite“

10.3 Ruftonlautstärke Mobilteil 24

10.3.1 Ruftonlautstärke Intern „Int Ruf Laut“ 24

10.3.2 Ruftonlautstärke Extern „Ext Ruf Laut“ 25

10.4 Ruftonmelodie Mobilteil 25

10.4.1 Ruftonmelodie Intern „Int Melodie“

10.4.2 Ruftonmelodie Extern „Ext Melodie“

10.5 Automatische Rufannahme „Auto Annahme“

10.6 Mobilteilname „Name“ 26

10.7 Displaysprache des Mobilteils ändern „Sprache“ 27

10.8 Tastensperre „Tastensperre“

11 Datum / Uhrzeit

11.1 Zeit & Datum einstellen "Datum & Zeit" 28

11.2 Wecker einstellen 28

12 Telefonieren 29

12.1 Gespräch annehmen 29

12.2 Extern Anrufen 29

12.2.1 Extern Anrufen mit Wahlvorbereitung

12.3 Intern Anrufen 29

12.4 Wahlpause einfügen 29

12.5 Wahlwiederholung 29

12.6 Wahl aus der Anruferliste

12.7 Wahl aus dem Telefonbuch

12.8 Mikrofon stumm schalten (Mute)

12.9 Freisprechen 30

12.9.1 Ändern der Hörerlautstärke während eines Anrufes 30

12.10 Ändern der Rußautstärke während eines Anrufes 31

12.11 Paging/Mobilteil suchen 31

13 Komfortfunktionen 32

13.1 Komfortfunktionen Extern 32

13.2 Komfortfunktionen Extern - Intern

hagenuk

5 Inhaltsverzeichnis

13.2.1 Gespräch weitervermitteln 32

13.2.2 Rückfrage und Makeln

14 Telefonbuch

14.1 Allgemein 33

14.2 Eintrag speichern 33

14.3 Telefonbucheintrag ändern

14.4 Telefonbucheintrag löschen 34

15 CLIP - Anruferliste

15.1 Allgemein 35

15.2 Anruferliste aufrufen

15.3 Anruferliste löschen

15.4 Rufnummer aus Anruferliste in das Telefonbuch übernehmen

16 Anhang

16.1 Zeichentabelle 37 16.2 Technische Daten 38

16.3 Fehlersuche 39

16.4 Index 40

16.5 Notizen 42

16.6 CE - Erklärung

16.7 Entsorgung / Recycling 44

6 Geräteübersicht

Big 650

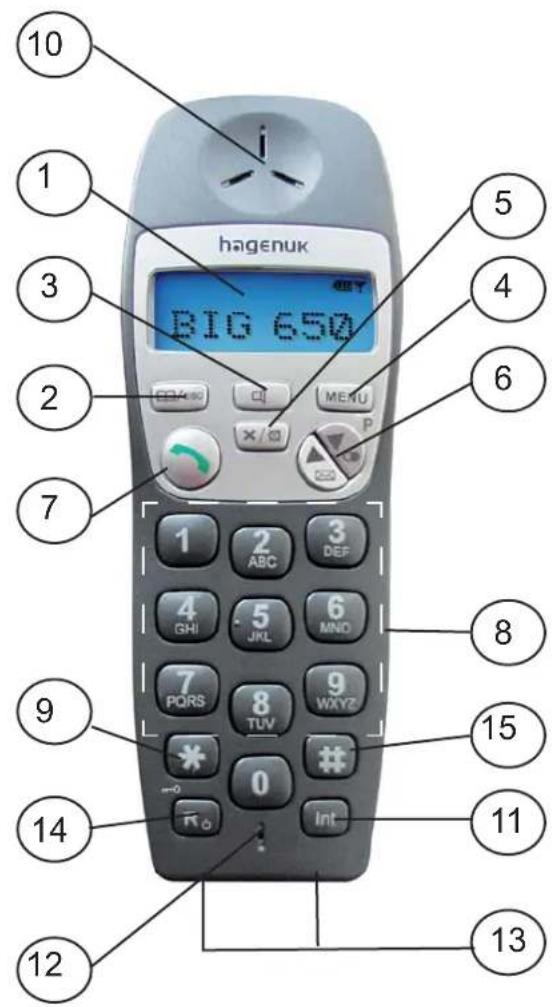

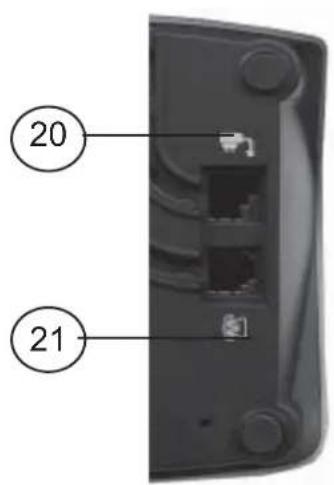

6.1 Kurzübersicht Big 650

hagenuk BIG 650 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

20 21

19 hagenuk 16 17 18

hagenuk

6 Geräteübersicht

6.2 Legende

1. Display
2. Telefonbuchtaste /Exit
3. Freisprechtaste
4. Menütaste
5. Stumm-/Löschtaste
6. Scrolltaste / Wahlwiederholung / Öffnen der Anruferliste / Wahlpause / Lautstärkeeinstellung
7. Verbindungstaste
8. Alphanumerische Tastatur
9. Sterntaste (*)-/Tastensperre
10. Lautsprecher
11. Internverbindung
12. Mikrofon
13. Ladekontakte des Mobilteils
14. R-Taste- / Mobilteil Ein- / Ausschalten
15. Rautetaste (#)- / Umschaltetaste Groß- /Kleinschreibung

Basis

1. LED grün (Leitungsbelegungs-LED)*
2. Pagingtaste
3. LED rot (Ladeanzeige)
4. Ladekontakte

Unterseite der Basis

1. Anschlussbuchse für Netzadapter
2. Anschlussbuchse für Telefonanschlusskabel (TAE)

6 Geräteübersicht

Big 650

6.3 Punkt Matrix Display

00:00 EXT INT

Anzeige Name Definition
	Gespräch Anzeige wenn Gespräch aktiv
EXT Extern Anzeige für externes Gespräch
INT Intern	Anzeige für internes Gespräch
	Lautsprecher Anzeige für Freisprechen/Lauthören
	CLIP-Anzeige Anzeige blinkt:Neue Anrufe in der Anruferliste
	Telefonbuch Anzeige für Telefonbuch
[50H5]	Menü Anzeige für Menü
	Batterie Dreistufige Ladeanzeige
[84SD]
[W05Z]	Tastensperre Tastatur gesperrt
	Antenne Signalstärkeanzeige:Ständige Anzeige: Mobilteil an der Basis angemeldetBlinkend: Kontakt zur Basis verloren oder nicht angemeldet
	Pfeiltasten Richtungstasten zum Scrollen des Displays oder zum Blättern im Menü
[W330]	Anruferliste Neue Nummer in der Anruferliste
[2X3A]	CLIP - Liste Empfangener Anruf / Anruf in Abwesenheit
	Alarm Anzeige, wenn Alarm aktiviert wurde

hagenuk

7 Menüübersicht

7.1 Menüstruktur

    A --> BM["DATUM & ZEIT"]
    BM --> BN["DATUM EINST"]
    BN --> BO["01-01"]
    BM --> BP["UHR EINST"]
    BP --> BQ["01-01"]
    BM --> BR["WECKER EINST"]
    BR --> BS["AUS / EIN 01-01"]

    A --> BT["ANMELDEN"]
    BT --> BU["BASIS WAHL"]
    BU --> BV["BASIS1__"]
    BV --> BW["NEUE BASIS 1__"]
    BT --> BX["AUTO"]
    BX --> BY["NEUE BASIS *"]
    BT --> BZ["BASIS ANMELD"]
    BZ --> CA["BASIS 1234 SUSCHE ... 1-4 PIN?"]

① Nur möglich wenn schon Einträge im Telefonbuch vorhanden sind
② Deutsch, Französisch, Englisch, Italienisch, Spanisch, Dänisch, Schwedisch, Slowenisch, Holländisch, Portugiesisch, Norwegisch, Russisch, Griechisch, Ungarisch, Polnisch, Tschechisch, Finnisch

8 Inbetriebnahme

Big 650

8.1 Telefon in Betrieb nehmen

8.1.1 Basis aufstellen und anschließen

Stellen Sie die Basis an einer zentralen Stelle der Wohnung/des Hauses auf, z.B. im Flur. Meiden Sie als Aufstellort die Nähe von Rundfunk- und Fernsehgeräten/Monitoren und PC's. Die Basis ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von +5 °C bis +35 °C bei einer relativen Luftfeuchte von 25% bis 85% ausgelegt.

Beachten Sie weiterhin, dass die Empfangsstärke-/reichweite stark von den baulichen Gegebenheiten abhängig ist. Im freien Gelände beträgt die Reichweite bis zu 300 m. In Gebäuden können Reichweiten von bis zu 50 m erreicht werden.

Wir empfehlen, die Akkus bei der ersten Inbetriebnahme mindestens 14 Stunden zu laden, bevor Sie das Telefon benutzen.

1. Kleinen Stecker des Netzadapters in die Buchse an der Unterseite der Basisstation stecken.
2. Steckernetzteil der Basis in die Steckdose stecken (230 V).
3. Kleinen Stecker des Telefonanschlusskabels in die Buchse an der Unterseite der Basisstation stecken.
4. TAE-Stecker des Telefonanschlusskabels in die Telefonanschluss-dose stecken (F-codiert).

8.1.2 Mobilteil in Betrieb nehmen

1. Das Display ist durch eine Folie geschützt. Folie bitte abziehen.
2. Akkus richtig gepolt einlegen. (S.16, Abb.1)
3. Akkufach schließen - Deckel einlegen und nach oben schieben bis er einrastet. (S.16, Abb.2)
4. Stellen Sie das Mobilteil auf die Basisstation. Die Ladeanzeige leuchtet.
5. Das Mobilteil meldet sich selbständig an.

hagenuk

8 Inbetriebnahme

1. Öffnen Sie den Deckel des Akkufachs (Abb. a).
2. Entnehmen Sie die gebrauchten Akkus.
3. Legen Sie die neuen Akkus in das Akkufach (Abb. b.) Auf richtige Polung achten.
4. Verschließen Sie das Akkufach wieder mit dem Deckel (Abb. c).

Abb. a

Abb. b

Abb. c
① Akkus sind gefährliche, chemische Abfälle! Gebrauchte Akkus gehören nicht in den Hausmüll! Entsorgen Sie diese Umweltgerecht!

8.2.1 Akkuladezustand

	Akku vollständig geladen
	Akku zu 2/3 geladen
	Akku zu 1/3 geladen

8.3 Außer Reichweite

1. Ist das Mobilteil zu weit von der Basis entfernt, hören Sie einen Warnton (s. Seite 23). Das Antennensymbol beginnt zu blinken und im Display blinkt Basis n*.
2. Gehen Sie näher an die Basisstation heran.
3. Wenn das Antennensymbol permanent leuchtet, ist der Kontakt zur Basis wiederhergestellt.

* entspricht der Nummer der aktiven Basis

8 Inbetriebnahme

Big 650

8.4 Mobilteil anmelden

Sie können an eine Basis bis zu 5 Mobilteile anmelden. Sie können das Mobilteil auch an einer anderen GAP ^1 -kompatiblen DECT ^2 -Basisstation anmelden.

8.4.1 Anmelden des Mobilteils an eine Basisstation Big 650

Pagingtaste gedrückt halten bis ein doppelter, langer Ton ertönt.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen	[SC7H]	Anmelden
Bestätigen MENU Basis-Wahl
Auswählen	[AOT6]	Basis anmeld
Bestätigen MENU		Basis ≥ 1 ≤ 2 3 4
Auswählen	1...4	Suchen ... x (x = Nr. der ausg. Basis)
PIN eingeben	0...9	Pin ?
PIN bestätigen MENU Basis gefunden		BASIS ≥ X ≤ * HS X (X= 1....5)

Es ist auch möglich andere DECT- (GAP - kompatible) Mobilteile an der Basisstation hagenuk Big 650 anzumelden. Bitte beachten Sie, das es zu leichten Abweichungen bei den beschriebenen Komfort- und Zusatzfunktionen kommen kann.

8.4.1.1 Anmelden eines anderen GAP-kompatiblen Mobilteils an eine Basisstation Big 650

Unter Kapitel 8.4.1 wird beschrieben, wie Sie die Basisstation durch Drücken der Paging-Taste in den Anmeldemodus versetzen. Folgen Sie nun den Anweisungen in der Bedienungsanleitung Ihres Mobilteils, damit Sie die Anmeldung ordnungsgemäß durchführen können.

8.4.2 Anmelden des Mobilteils an einer anderen (GAP-kompatiblen) DECT-Basisstation

Lesen Sie in der Bedienungsanleitung Ihrer Basisstation nach, wie Sie diese in den Anmeldestatus versetzen können. Gehen Sie jetzt vor wie Kapitel 8.4.1 beschrieben.

^1 GAP: Generic Access Profile = Standard für das Zusammenwirken von Mobilteilen und Basisstationen unterschiedlicher Hersteller
^2 DECT: Digitally Enhanced Cordless Telecommunicatin = Standard für schnurlose Telefone

hagenuk

8 Inbetriebnahme

Abhängig von dem vorhandenen Telefon kann es zu leichten Abweichungen bei den beschriebenen Komfort- und Zusatzfunktionen kommen. Es gilt die max. Reichweite der verwendeten Basis.

8.5 Mobilteil abmelden

siehe Kapitel 9.4 Mobilteil abmelden "Mt-abmelden"

8.6 Basiswahl

Ist das Mobilteil an mehreren Basisstationen angemeldet, können Sie mit dieser Funktion auswählen, mit welcher Basis das Mobilteil kommunizieren soll oder ob sich das Mobilteil automatisch eine Basis auswählen soll.

Aktion Tasten drücken	Displayanzeige
Automatische Basiswahl
Menü öffnen MENU Telefonbuch
Auswählen		Anmelden
Bestätigen MENU Basis-Wahl
Bestätigen MENU Auto (Basis)
Bestätigen MENU Neue Basis*
Manuelle Basiswahl
Menü öffnen MENU Telefonbuch
Auswählen		Anmelden
Bestätigen MENU Basis-Wahl
Bestätigen MENU Auto (Basis)
Auswählen		Basis x1 (alle angem. Basen werden ange-zeigt)
Nr. der gewünschten Basis eingeben	0...9 Neue Basis x2

Nach erfolgreicher Basiswahl hören Sie zwei Signaltöne, das Mobilteil hat sich an der Basis angemeldet.

① Um die Anmeldung eines neuen Mobilteils nicht zu behindern, melden Sie ein Mobilteil, das an einer bestimmten Basis nicht mehr be nötigt wird, zuerst ab.

①X = die Nummer der aktuell ausgewählten Basis (blinkt)
②X = die Nummer der aktuell ausgewählten Basis

*Basisstationen, an denen das Mobilteil bereits angemeldet ist, blinken ( ≈ Basis 1 blinkt).

9 Basiseinstellungen

Big 650

9.1 Einstellungen der Basis „Einstellung“

Ausgeführte Einstellungen werden stets mit einem kurzen Quittungston bestätigt. Ist die Einstellung nicht korrekt bzw. möglich hören Sie einen langen Quittungston.

9.2 Ruftonlautstärke der Basis „Basis laut“

Sie haben die Möglichkeit die Ruftonlautstärke Ihrer Basis in 6 versch. Stufen einzustellen (1-5 oder Ton Aus). Um die Lautstärke zu verändern gehen Sie folgendermaßen vor:

Aktion Taste drücken Displayanzeige
Menü öffnen MENU	Telefonbuch
Auswählen		Einstellung
Bestätigen MENU	Basis-Lautst
Auswählen		Lautstärke X (X=Ton Aus, 1-5)
Bestätigen MENU	Lautstärke X
Ruftonlautstärke einstellen		Lautstärke 1..5 o.Ton Aus
Einstellung bestätigen	MENU Basis-Lautst
Menü verlassen	2x ☒	BIG 650 1

9.3 Ruftonmelodie der Basis „Basis-Melody“

Aktion Tasten drücken Displayanzeige
Menü öffnen MENU	U Telefonbuch
Auswählen	[3270]	Einstellung
Bestätigen MENU	Basis-Lautst
Auswählen		Basis-Melody
Bestätigen MENU	Melodie X (X=1...5)
Ruftonmelodie einstellen	[GZW5]	Melodie 1...10
Einstellung bestätigen	MENU Basis-Melodie
Menü verlassen	2x ☒	BIG 650 1

9.4 Mobilteil abmelden „Mt-abmelden“

Sie können ein Mobilteil von Ihrer Basis abmelden, um es im Bedarfsfall durch ein anders zu ersetzen. Hierzu folgen Sie bitte den nachfolgenden Anweisungen.

hagenuk

9 Basiseinstellungen

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen	[K776]	Einstellung
Bestätigen MENU Basis-Lautst
Auswählen	2x	MT-abmelden
Bestätigen MENU Pin?
PIN eingeben (4-stellig)	1...9 Pin ****
PIN bestätigen MENU Mobiltei?
Auswählen	1...2	Mobiltei X
Bestätigen MENU MT-abmelden
Menü verlassen	2x ☒	BIG 650 1

9.5 PIN Code ändern „Pin Code“

Einige Funktionen sind nur nach Eingabe einer PIN (Persönliche Identifikations Nummer) zugänglich. Mit dieser Funktion können Sie Ihre Einstellungen oder bestimmte Funktionen schützen und den Betrieb von Mobilteilen, die nicht an der Basisstation angeschlossen sind, verhindern. Die PIN besteht aus 4 Ziffern. Die Standardeinstellung ist 0000.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen		Einstellung
Bestätigen MENU Basis-Lautst
Auswählen	3x	Pin Code
Bestätigen MENU Pin?
PIN eingeben (4-stellig)	1...9 Pin ****
PIN bestätigen MENU Neue Pin
Neue PIN eingeben	1...9 Neue Pin ***
PIN bestätigen MENU Pin Wdh
Neue PIN wiederholen	1...9 Pin Wdh ****
Bestätigen MENU Pin Code
Menü verlassen	2x ☒	BIG 650 1

9 Basiseinstellungen

Big 650

9.6 Wahlverfahren einstellen „Wählmodus“

Sie haben die Möglichkeit Ihr Telefon im Impuls- (IWV) oder im Tonwahlverfahren (MFV) zu betreiben. Ihr Telefon ist ab Werk auf das Tonwahlverfahren eingestellt. Bei Fragen zum benötigten Wahlverfahren wenden Sie sich an Ihren Netzbetreiber bzw. lesen Sie in der Beschreibung Ihrer Telefonanlage nach.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen		Einstellung
Bestätigen MENU Basis-Lautst
Auswählen	4x	Wählmodus
Bestätigen Tonwahl
Wahlverfahren auswählen		Tonwahl oder Pulswahl
Bestätigen MENU Wählmodus
Menü verlassen	2x ☒	BIG 650 1

9.7 Flashzeit einstellen „Flashzeit“

Während eines Gespräches können Sie mit Hilfe der R - Taste (Rückfragetaste) spezielle Dienste Ihres Providers nutzen. Fragen Sie diesen nach der benötigten Flashzeit. Die voreingestellte Flashzeit beträgt 300 ms (in Österreich sollten Sie 100 ms einstellen). Wenn Sie Ihr Telefon an einer Telefonanlage einsetzen, können Sie mit dieser Funktion ein Gespräch intern an eine andere Nebenstelle weiterverbinden. Lesen Sie in der Beschreibung Ihrer Telefonanlage nach, welche Flashzeit eingestellt werden muss. Sollte die R-Taste nicht ordnungsgemäß funktionieren, müssen Sie die Flashzeit ändern.

Aktion Tasten drücken Dis	playanzeige
Menü öffnen MENU Telefonbuch
Auswählen		Einstellung
Bestätigen	MENU Basis-Lautst
Auswählen	5x	Flashzeit
Bestätigen	MENU Flash 2 (300 ms)
Auswählen	[XZKS]	Flash 1(100 ms) oder Flash 2(300 ms)
Einstellung bestätigen	MENU Flashzeit
Menü verlassen	2x ☒	BIG 650 1

hagenuk

9 Basiseinstellungen

9.8 Zurückstellen auf Werkseinstellungen „Werkseinst.“

Mobilteil und Basis werden wieder auf die Werkseinstellung zurückgesetzt. Das gilt auch für die PIN (0000).

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen		Einstellung
Bestätigen MENU Basis-Lautst
Auswählen	[04H7]	Werkseinst
Bestätigen MENU Pin?
PIN eingeben (4-stellig)	1...9 Pin***	*
Bestätigen MENU Bestätigen?
Bestätigen MENU

Nachdem die Displayanzeige erlischt, hören Sie zwei kurze Signale von der Basis. Danach ist das Telefon auf Werkseinstellungen zurückgesetzt. Im Display erscheint BIG 650 1.

① Bitte beachten Sie, beim "Zurücksetzen auf Werkseinstellungen" werden das Telefonbuch, die Anruferliste und die Wahlwiederholungs liste gelöscht.

10 Mobilteileinstellungen

Big 650

10 Mobilteil einstellen

10.1 Ein- und Ausschalten des Mobilteils

Das Mobilteil können Sie ausschalten, indem Sie die R-Taste im Standby-Modus mindestens 2 Sek. gedrückt halten. Zum Einschalten R-Taste kurz drücken.

10.2 Toneinstellungen

Sie haben die Möglichkeit, den Tastenton sowie Warntöne für "Akku leer" und "Reichweite" ein- und auszuschalten.

10.2.1 Tastenton „Tastenton“

Bei jedem Tastendruck hören Sie einen Ton. Diesen Ton können Sie ein- oder ausschalten.

Aktion Tasten drücken	Displayanzeige
Menü öffnen	MENU	Telefonbuch
Auswählen	2x [6605]	Mobilteil
Bestätigen	MENU	Töne
Bestätigen	MENU	Tastenton
Auswahl bestätigen	MENU	Ein (Aus)
Auswählen		Ein oder Aus
Einstellung bestätigen	MENU	Tastenton
Menü verlassen	3x ☒	BIG 650 1

10.2.2 Akkuwarnton „ Akku leer“

Sie hören einen Warnton, wenn der Akku aufgeladen werden muss. Sie können diesen Warnton ein- oder ausschalten.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen	3x [D08C]	Mobilteil
Bestätigen MENU Töne
Bestätigen MENU Tastenton
Auswählen		Akku leer
Bestätigen MENU Ein (Aus)
Auswählen	[038Y]	Ein oder Aus
Einstellung bestätigen M	ENU Akku leer
Menü verlassen	3x ☒	BIG 650 1

hagenuk

10 Mobilteileinstellungen

10.2.3 Reichweitenwarnton „Reichweite“

Sie hören einen Warnton wenn Ihr Mobilteil den Kontakt zur Basis verliert. Diesen Warnton können Sie ein- oder ausschalten.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen		Mobilteil
Bestätigen MENU Töne
Bestätigen MENU Tastenton
Auswählen		Reichweite
Bestätigen MENU Aus (Ein)
Auswählen	[BAD5]	Ein oder Aus
Einstellung bestätigen M	ENU Reichweite
Menü verlassen	3x ☒	BIG 650 1

10.3 Ruftonlautstärke Mobilteil

Sie können die Ruftonlautstärke für Ihr Mobilteil für interne und externe Anrufe getrennt einstellen.

10.3.1 Ruftonlautstärke Intern „Int Ruf Laut“

Sie haben die Möglichkeit die Ruftonlautstärke für interne Anrufe in 6 versch. Stufen einzustellen (1-5 oder Ton aus).

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen		Mobilteil
Bestätigen MENU Töne
Auswählen		Int Ruf Laut
Bestätigen MENU Lautstärke 3 (1...5)
Auswählen		Lautstärke 1...5 oder Ton Aus
Auswahl bestätigen MENU Int Ruf Laut
Menü verlassen	2x ☒	BIG 650 1

10 Mobilteileinstellungen

Big 650

10.3.2 Ruftonlautstärke Extern „Ext Ruf Laut“

Sie haben die Möglichkeit die Ruftonlautstärke für externe Anrufe in 6 versch. Stufen einzustellen (1-5 oder Ton aus).

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen	2x	Mobilteil
Mobilteil	MENU	Töne
Auswählen	2x	Ext Ruf Laut
Bestätigen MENU Lautstärke 3 (1...5)
Auswählen	[x2CW]	Lautstärke 1...5 oder Ton Aus
Auswahl bestätigen MENU Ext Ruf Laut
Menü verlassen	2x ☒	BIG 650 1

10.4 Ruftonmelodie Mobilteil

Sie können die Ruftonmelodie für Ihr Mobilteil für interne und externe Anrufe getrennt einstellen.

10.4.1 Ruftonmelodie Intern „Int Melodie“

Sie haben die Möglichkeit 10 verschiedene Ruftonmelodien getrennt für interne und externe Anrufe einzustellen.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen	2x	Mobilteil
Bestätigen MENU Töne
Auswählen	3x	Int Melodie
Bestätigen MENU Melodie 1 (1 ... 10)
Auswählen		Melodie 1... 10
Auswahl bestätigen MENU Int Melodie
Menü verlassen	2x ☒	BIG 650 1

10.4.2 Ruftonmelodie Extern „Ext Melodie“

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen	2x	Mobilteil
Bestätigen MENU Töne

hagenuk

10 Mobilteileinstellungen

Auswählen	4x	Ext Melodie
Bestätigen	MENU Melodie 3 (1 ... 10)
Auswählen	[3DSY]	Melodie 1...10
Auswahl bestätigen	MENU Ext Melodie

10.5 Automatische Rufannahme „Auto Annahme“

Wenn Sie die automatische Rufannahme einschalten, dann stellt das Gerät bei einem ankommenden Ruf, nachdem es aus der Basis entnommen wurde, automatisch die Verbindung her. Sie dürfen dann nicht mehr die Taste „Abheben“ Ⓞ betätigen.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen	3x [TKSH]	Mobilteil
Bestätigen MENU Töne
Auswählen	4x [AZZB]	Auto Annahme
Bestätigen MENU Ein (Aus)
Auswählen	[OGTA]	Ein oder Aus
Auswahl bestätigen MENU Auto Annahme
Menü verlassen	2x ☒	BIG 650 1

10.6 Mobilteilname „Name“

Sie können jedem angemeldeten Mobilteil einen eigenen Namen mit max. 10 Zeichen geben, der während des Standby-Betriebes im Display angezeigt wird.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen	3x	Mobilteil
Bestätigen	MENU Töne
Auswählen	3x	Name
Bestätigen	MENU BIG 650 (z.B.)
Zeichen löschen	X
Name eingeben	1...9	z.B. MORITZ
Eingabe bestätigen	MENU Name
Menü verlassen	2x ☒	MORITZ 1

10 Mobilteileinstellungen

Big 650

10.7 Displaysprache des Mobilteils ändern „Sprache“

Das Menü kann in den unten aufgeführten Sprachen dargestellt werden.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Auswählen	3x	Mobilteil
Bestätigen MENU Töne
Auswählen	2x	Sprache
Bestätigen MENU Deutsch
Auswählen		DE,IT,ES,FR,UK,HU,SI,PL,RU,GR,NO,CZ,SVE,FI,DK,PT,NL
Eingabe bestätigen MENU Sprache
Menü verlassen	2x ☒	BIG 650 1

10.8 Tastensperre „Tastensperre“

Um ungewolltes Betätigen der Tasten zu vermeiden, können Sie die Tastatur sperren. Dazu haben Sie zwei Möglichkeiten:

• Drücken der Sterntaste im Standby-Modus (ca. 3 Sek.)
• über das Menü

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Tele	fonbuch
Auswählen	3x	Mobilteil
Bestätigen MENU Töne
Auswählen		Tastensperre
Bestätigen MENU		BIG 650 1 ⏻

Im Display wird oberhalb des Batteriesymbols ein Schlüssel ↗ sichtbar. Damit wird angezeigt, dass die Tastatur gesperrt ist. Gespräche können Sie jetzt in gewohnter Weise empfangen und annehmen, ohne die Tastensperre aufzuheben.

Für andere Bedienvorgänge müssen Sie zuerst die Tastensperre aufheben. Um die Tastensperre aufzuheben drücken Sie die Sterntaste *. Im Display erscheint * Drücken. Betätigen Sie die Sterntaste noch einmal. Der Schlüssel im Display erlischt und die Tastatur ist wieder freigegeben. Möchten Sie die Tastensperre wieder einschalten, können Sie auch die Sterntaste * gedrückt halten (ca. 3 Sek.), bis im Display der Schlüssel erscheint.

hagenuk

11 Datum / Uhrzeit

11.1 Zeit & Datum einstellen "Datum & Zeit"

Sie haben bei diesem Telefon die Möglichkeit das Datum und die Uhrzeit einzustellen, so dass in der Anruferliste Datum und Uhrzeit der Anrufe gespeichert werden.

① Sofern Datum und Uhrzeit nicht eingestellt sind, können diese Informationen nicht in der Anruferliste angezeigt werden.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telef	fonbuch
Auswählen	---	Datum & Zeit
Bestätigen MENU Datum	einst.
Bestätigen MENU 01 - 01	(TT - MM)
Datum eingeben	0...9	01.03 (1. März)
Bestätigen MENU Datum	einst.
Auswählen	[800X]	Uhr einst.
Bestätigen MENU 01 - 01	(HH - MM)
Uhrzeit eingeben	0...9	10.25 (10:25 Uhr)
Bestätigen MENU Uhr einst.
Menü verlassen	2x ☒	BIG 650 1

11.2 Wecker einstellen

Sie haben die Möglichkeit eine Weckzeit an Ihrem Telefon einzustellen. Zur angegebenen Zeit ertönt dann das Wecksignal. Um eine Weckzeit einzustellen gehen Sie folgendermaßen vor:

Menü öffnen MENU Telefonbuch
Auswählen	2x	Datum & Zeit
Bestätigen MENU Datum einst.
Auswählen	2x [K30Y]	Wecker einst.
Bestätigen MENU Aus (Ein)
Auswählen	[ZXSW]	Ein
Bestätigen MENU hh - mm (akt. Zeit)
Datum eingeben	1...9	09-35 ( z. B. 9:35 Uhr)
Bestätigen MENU Ein
Menü verlassen	3x ☒	BIG 650 1

Um den Wecker auszuschalten, drücken Sie die Menütaste!

12 Telefonieren

Big 650

12.1 Gespräch annehmen

• Taste „Abheben“ 📋 oder „Freisprechen“ 🔔 drücken, um das Gespräch anzunehmen.
• Taste „Abheben“ 📋 drücken, um das Gespräch zu beenden.

12.2 Extern Anrufen

• Taste „Abheben“ 📋 oder „Freisprechen“ 🏠 drücken, Sie hören das Freizeichen. Rufnummer eingeben ⚙️, nach Aufbau der Verbindung können Sie das Gespräch führen.
• Taste „Abheben“ 📋 drücken, um das Gespräch zu beenden.

12.2.1 Extern Anrufen mit Wahlvorbereitung

• Rufnummer eingeben ⚙️, die Sie ggf. mittels der Löschtaste X korrigieren können.
• Taste „Abheben“ 📋 oder „Freisprechen“ 🔔 drücken. Die Rufnummer wird gewählt und Sie können das Gespräch führen.
• Taste „Abheben“ 📞 drücken, um das Gespräch zu beenden.

12.3 Intern Anrufen

Interne Anrufe sind Anrufe zu anderen angemeldeten Mobilteilen an einer Basis. Interne Anrufe sind kostenlos.

• Taste Intern Int drücken und Mobilteilnummer eingeben
• Taste Abheben 📋 drücken; das Gespräch wird beendet.

① Bitte beachten Sie, dass interne Gespräche nur mit mindestens 2 an der Basis angemeldeten Mobilteilen möglich sind.

12.4 Wahlpause einfügen

Wenn Sie bei der Wahl einer Rufnummer eine Pause einfügen wollen, betätigen Sie die Pause-/Wahlwiederholungstaste ∞ für ca. 3 Sek.. Die Pause belegt im Speicher den Platz eines Zeichens (-) bei der Wahlwiederholung oder im Telefonbuch.

12.5 Wahlwiederholung

Ihr Mobilteil speichert automatisch die zehn zuletzt gewählten Rufnummern bzw. Namen (siehe Telefonbuch).

• Aufrufen der Wahlwiederholungsliste durch Drücken der Taste●.
• Rufnummer oder Namen mit der Scrolltaste 📋 auswählen.
• Taste Abheben 📞 drücken; die Rufnummer wird gewählt.
• Taste Abheben 📋 drücken; das Gespräch wird beendet.

hagenuk

12 Telefonieren

12.6 Wahl aus der Anruferliste

• Scrolltaste 📧 / 📍 drücken, die Anruferliste wird geöffnet.
• Rufnummer oder Namen (siehe Telefonbuch) auswählen.
• Taste Abheben 📞 drücken; die Rufnummer wird gewählt.
• Taste Abheben 📞 drücken; das Gespräch wird beendet.

12.7 Wahl aus dem Telefonbuch

• Taste Telefonbuch 📄 drücken, das Telefonbuch wird geöffnet.
• Mittels Scrolltasten ☒ Namen auswählen oder den Anfangsbuchsta- ben über die Tastatur eingeben und ggf. mit den Scrolltasten die Suche fortsetzen.
• Taste Abheben 📞 drücken; die Rufnummer wird gewählt.
• Taste Abheben 📋 drücken; das Gespräch wird beendet.

12.8 Mikrofon stumm schalten (Mute)

Das Mikrofon kann vorübergehend abgeschaltet werden. Sie können nun mit einer im Raum befindlichen Person sprechen, ohne das Ihr Gesprächspartner am Telefon mithören kann.

• X Taste drücken - im Display erscheint Stumm, das Mikrofon ist stumm geschaltet; das Gespräch wird gehalten.
• X Taste drücken - die Displayanzeige Stumm erlischt; Sie kehren zum Gesprächspartner zurück.

12.9 Freisprechen

Das Telefon bietet Ihnen die Möglichkeit, ein Gespräch in bekannter Weise, mit dem Mobilteil am Ohr, zu führen oder im Freisprechmodus zu telefonieren. Im Freisprechmodus können sich auch andere, sich mit Ihnen im Raum befinndende, Personen am Gespräch beteiligen.

Den Freisprechmodus aktivieren Sie, indem Sie die Freisprechtaste drücken. Im Display erscheint das Lautsprechersymbol. Sie können aber auch vom normalen Hörerbetrieb durch Drücken der Freisprechtaste in den Freisprechbetrieb wechseln und umgekehrt.

12.9.1 Ändern der Hörerlautstärke während eines Anrufes

Sie können die Hörerlautstärke während eines Anrufes verändern. Dazu drücken Sie während des Gesprächs die Scrolltasten. Im Display erscheint Lautstärke (1...5).

Aktion Tasten drücken	Displayanzeige
Scrolltaste drücken		Hörer Laut 3 (1...5)
Auswählen		Hörer Laut 2 (1...5)

Beachten Sie, dass die Änderung automatisch abgespeichert wird

12 Telefonieren

Big 650

12.10 Ändern der Ruf1 autstärke während eines Anrufes

Um die Ruflautstärke des Mobilteils während eines Anrufes zu ändern, gehen Sie folgendermaßen vor.

Drücken Sie dazu die Scrolltaste während das Rufsignal ertönt. Im Display erscheint Lautstärke 5 (Ton Aus, 1...5).

Aktion Tasten drücken	Displayanzeige
Scrolltaste drücken		Hörer Laut 3 (1...5)
Auswählen	[z2xz]	Hörer Laut 4 (1...5)

Die getroffenen Einstellung der Lautstärke bleibt auch nach Beendigung des Gespräches erhalten

12.11 Paging/ Mobilteil suchen

Sie haben Ihr Mobilteil verlegt und suchen es. Die Suche kann Ihnen durch das Paging erleichtert werden. Drücken Sie kurz (nicht länger als 2 Sek.) die Pagingtaste auf der Basisstation. Das Mobilteil wird gerufen. Sie hören vom Mobilteil einen Signalton, der Ihnen den Aufenthaltsort des Mobilteils anzeigt. Haben Sie das Mobilteil gefunden, so drücken Sie eine beliebige Taste, um den Signalton abzustellen.

hagenuk

13 Komfortfunktionen

13.1 Komfortfunktionen Extern

Die von den Netzbetreibern angebotenen externen Komfortfunktionen wie z.B. Anklopfen, Makeln, Rückfrage und Dreierkonferenz können Sie durch Drücken der R - Taste ( Kapitel 9.7, Seite 21) nutzen. Nähere Informationen hierzu erhalten Sie bei Ihrem Netzbetreiber.

13.2 Komfortfunktionen Extern - Intern

13.2.1 Gespräch weiter vermitteln

Sie führen ein Gespräch mit einem externen Gesprächsteilnehmer und möchten dieses intern weiterverbinden.

• Taste Intern Int drücken, der externe Gesprächsteilnehmer wird gehalten.
• Die interne Rufnummer wählen und 📞 auflegen, wenn die Gegenstelle sich gemeldet hat.

13.2.2 Rückfrage und Makeln

Sie führen ein Gespräch mit einem externen Gesprächsteilnehmer und möchten intern von einem Partner eine Information einholen.

• Taste Intern Int drücken, der externe Gesprächsteilnehmer wird gehalten.
• Interne Rufnummer wählen 🐘 und die Information einholen.
• Taste Intern Int drücken, Sie sind wieder mit dem externen Teilnehmer verbunden. Hat der interne Gesprächsteilnehmer nicht aufgelegt, dann können Sie jetzt zwischen den beiden Teilnehmern makeln.
• Taste Intern ☑drücken, Rückkehr zum internen Teilnehmer.
• Taste Intern ☑drücken, Rückkehr zum externen Teilnehmer.

Dieser Vorgang kann beliebig oft wiederholt werden

14 Telefonbuch

Big 650

14.1 Allgemein

Das Telefon besitzt ein Telefonbuch für bis zu 50 Einträge mit einer Speichertiefe von jeweils bis zu 12 Buchstaben für den Namen und bis zu 24 Ziffern und Zeichen für die Rufnummer, die alphabetisch in aufsteigender Reihenfolge sortiert werden. Sie haben die Möglichkeit im Telefonbuch zu blättern, Neueinträge vorzunehmen, zu bearbeiten und Einträge einzeln zu löschen. Neueinträge oder Änderungen führen Sie mit Hilfe der Tastatur -Eingabe von Buchstaben, Ziffern und den Sonderzeichen - im Editiermodus aus. Die Tasten sind mehrfach belegt. Mit jedem Tastendruck erscheint das zugehörige Zeichen, siehe hierzu die Zeichentabelle auf Seite 37.

14.2 Eintrag speichern

Beim Neueintrag in das Telefonbuch haben Sie die Möglichkeit jedem Eintrag eine Melodie zuzuweisen, die beim Anruf nach dem 2. Rufton zu hören ist. Sie können somit erkennen, zu welcher Gruppe der Anrufer gehört.

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Bestätigen MENU Hinzufügen
Bestätigen MENU Name?
Namen eingeben	1...0	Moritz (Beispiel)
Bestätigen MENU Nummer?
Rufnummer eingeben	1...0	3456789 (Beispiel)
Bestätigen MENU Melodie 1
Melodie auswählen		Melodie 1...10
Bestätigen MENU Hinzufügen
Menü verlassen	2x ☒	BIG 650 1

14.3 Telefonbucheintrag ändern

Sollten Sie sich bei einem Telefonbucheintrag vertippt haben oder sollte sich die Nummer geändert haben, können Sie mit Hilfe dieser Funktion den Telefonbucheintrag ändern oder bearbeiten.

① Möchten Sie den Namen oder die Rufnummer nicht ändern, dann bestätigen mehrmals die MENU-Taste (ohne Buchstaben, Zahlen usw.), bis Sie wieder im "Ändern"-Menü sind.

hagenuk

14 Telefonbuch

Aktion Tasten drücken Displayanzeige
Menü öffnen MENU Telefonbuch
Bestätigen MENU Hinzufügen
Auswählen		Ändern
Bestätigen MENU Name (Anzeige des ersten Eintrags)
Namen suchen Moritz (Beispiel)
Bestätigen MENU Moritz_
Namen ändern	X,1...0	Morena (Beispiel)
Bestätigen MENU Morena (Beispiel)
Rufnummer ändern	X,1...0	12398 (Beispiel)
Bestätigen MENU Melodie 1 (1 ..10)
Melodie auswählen		Melodie 1...10
Bestätigen MENU Hinzufügen
Menü verlassen	2x ☒	BIG 650 1

14.4 Telefonbucheintrag löschen

Sie können mit Hilfe dieses Menüpunktes einen nicht mehr benötigten Telefonbucheintrag löschen!

Aktion Tasten drücken	Displayanzeige
Menü öffnen MENU Telefonbuch
Bestätigen MENU Hinzufügen
Auswählen		Löschen
Bestätigen MENU Name (erster Eintrag wird angezeigt)
Namen suchen		Moritz (Beispiel)
Bestätigen MENU Bestätigen?
Bestätigen MENU Löschen
Menü verlassen	2x ☒	BIG 650 1

15 CLIP - Anruferliste

Big 650

15.1 Allgemein

Ihr DECT-Telefon zeigt die Rufnummer des anrufenden Teilnehmers sowie das Datum und die Uhrzeit des Anrufes an (CLIP), sofern dieses Leistungsmerkmal für Ihren Anschluss vom Netzbetreiber aktiviert ist und der Anrufende die Übermittlung der Rufnummer zulässt.

Übermittelt Ihr Netzbetreiber Datum und die Uhrzeit, so wird beim ersten eingehenden Anruf die interne Uhr automatisch eingestellt.

Manche Netzbetreiber übermitteln jedoch nur die Rufnummer. Zur Anzeige von Datum und Uhrzeit des eingegangenen Anrufs muss daher die interne Uhr nach Inbetriebnahme des Gerätes eingestellt werden.

Mit der CLIP-Funktion haben Sie folgende Möglichkeiten:

• Den Anrufenden anhand der angezeigten Rufnummer zu identifizieren, bevor Sie das Gespräch entgegennehmen.
  ■ Die Registrierung von 40 Anrufen.
• Neu eingegangene Anrufe inklusive Datum und Uhrzeit des Anrufes im Anrufspeicher abzulesen.
• Anzeige des Namens der Anrufer, wenn diese im Telefonbuch gespeichert sind.
  ■ Blättern im Anrufspeicher.
  ■ Wahl einer Rufnummer aus der Anruferliste.
• Übernahme einer Rufnummer aus dem Anrufregister in das Telefonbuch.

1 5.2 Anruferliste aufrufen

Neue Anrufe werden durch ein blinkendes 📞 im Display angezeigt. Scroll-taste Ⓧ drücken, der zuletzt eingegangene Anruf wird angezeigt. Mittels Scrolltasten können Sie in der Anruferliste blättern.

15.3 Anruferliste löschen

Durch Drücken der Taste Löschen X können Sie in der Anruferliste Rufnummern löschen, nachdem Sie alle neuen Anrufe in der Anruferliste aufgerufen haben. Um einen einzelnen Eintrag zu löschen, drücken Sie kurz die Löschtaste X; Im Display erscheint Löschen?; Bestätigen Sie mit der Menütaste.

Wollen Sie die gesamte Anruferliste löschen, drücken Sie die Löschtaste X so lange, bis im Display Alles lösch? erscheint. Bestätigen Sie mit der Menütaste.

Das Mobilteil springt in den Standby-Modus zurück.

hagenuk

15 CLIP - Anruferliste

15.4 Rufnummer aus Anruferliste in das Telefonbuch übernehmen

Aktion Tasten drücken	Displayanzeige
Betätigen		der zuletzt eingegangene Anruf wird angezeigt.
Auswählen	[DSW6]	gew. Nummer wird angezeigt.
Betätigen 2x MENU Hinzufügen?
Bestätigen MENU Name?
Namen eingeben	1...0	Moritz
Bestätigen MENU ausgewählte Rufnummer		wirdzur Überprüfung angezeigt
evt. Korrektur durchführen	☒;1...0
Bestätigen MENU Melodie 1
Auswählen		Melodie 1...10
Bestätigen MENU Rufnummer wird angezeigt
Menü verlassen	☒	BIG 650 1

16 Anhang

Big 650

16.1 Zeichentabelle

Großbuchstaben

1

.

,

-

?

!

`

@

:

;

1

2

A

B

C

2

Ä

Ä

Ä

ÄE

3

D

E

F

3

É

D

F

4

G

H

I

4

G

5

J

K

L

5

L

6

M

N

O

6

Ñ

Ö

∅

W

7

P

Q

R

S

7

P

Y

S

8

T

U

V

8

Ü

q

9

W

X

Y

Z

9

X

0

Space

0

*

*

#

Umschaltung auf Kleinschreibung

Kleinbuchstaben

1

.

-

?

!

`

@

:

;

1

2

a

b

c

2

ä

á

å

æ

ç

3

d

e

f

3

è

é

4

g

h

i

4

í

5

j

k

l

5

6

m

n

o

6

ň

ö

ö

ø

7

p

q

r

s

7

ß

8

t

u

v

8

ù

ü

9

w

x

y

z

9

0

Space

0

*

*

#

Umschaltung auf Großscheibung

.

( )

&

"

\

/

_

[ ]

$

¥

£

€

%

+

*

=

~

<

>

#

|

^

i

¿

§

α

{

}

hagenuk

16 Anhang

16.2 Technische Daten

System:

Analoges

DECT

Stromversorgung Basis: Netzadapter 100-240V AC/50-60 Hz

BIG 650 DECT: U1: 6,5 V DC/300 mA

U2: 7,5 V DC/200 mA

Mobilteil (pro Mobilteil) 2 Einzelakku, Typ AAA NiMH, 1,2V/

550

mAh,

Akkubetriebszeiten: Standby - Betriebszeit max. 120 Std.

Gesprächszeit max. 12 Std.

Umgebungs temperatur: +5°C bis +35°C;

Luftfeuchtigkeit: 25% bis 85%

Zulässige Lagertemperatur: -10^ C bis +50^ C

Reichweite:

bis zu 300 m im Freien

bis zu 50 m in Gebäuden

Wahlverfahren:

MFV (Tonwahl)/IWV (Impulswahl)

Signaltastenfunktion :

Flash 100 ms / 300 ms

(R-Taste)

Abmessungen:

Basisstation: 110 x 115 x 50 mm

Mobilteil: 170 x 59 x 34 mm

Gewicht: ca. 850 g inkl. Verpackung

Kabellänge:

Telefonanschlusskabel: ca. 2,5 m

Anschlusskabel Netzadapter: ca. 2,5 m

Technische Änderungen vorbehalten!

16 Anhang

Big 650

16.3 Fehlersuche

Keine Anzeige

Überprüfen Sie, ob die Akkus ordnungsgemäß eingelegt sind. Legen Sie das Mobilteil in die Basisstation, um die Akkus aufzuladen. Entfernen Sie die Akkus aus dem Mobilteil, legen Sie sie wieder ein.

Der Akku ist leer

Überprüfen Sie, ob die Akkus ordnungsgemäß eingelegt sind. Säubern Sie die Ladekontakte des Mobilteils und der Basisstation. Laden Sie die Akkus auf.

Die Akkuanzeige zeigt einen niedrigen Ladezustand an und das Mobilteil gibt einen Warnton ab.

Laden Sie die Akkus des Mobilteils auf. Tauschen Sie die Akkus gegen neue Akkus aus, wenn die Akkus zu schnell entladen werden.

Das Mobilteil fi ndet die Basisstation nicht

Sie befinden sich außerhalb der Reichweite, gehen Sie näher an die Basisstation heran. Überprüfen Sie die Stromversorgung der Basisstation. Melden Sie das Mobilteil wie beschrieben an einer Basisstation an. Entfernen Sie die Akkus aus dem Mobilteil, legen Sie sie wieder ein. Trennen Sie das Netzteil von der Basisstation und schließen Sie es erneut an.

Kein Freizeichen

Prüfen Sie, ob das Telefonanschlusskabel ordnungsgemäß an der Basisstation und an der Telefonanschlussdose angeschlossen ist.

Verwenden Sie das mitgelieferte Telefonanschlusskabel. Erhöhen Sie die Hörerlautstärke des Mobilteils.

Wahl nicht möglich

Die von Ihnen gewählte Rufnummer ist gesperrt. Tastatur gesperrt.

Setzen Sie das Mobilteil auf die Werks einstellungen zurück.

hagenuk

16 Anhang

16.4 Index

A

Abmessungen 38

Akkus 16, 38

Akkuwarnton 23

Allgemein 5

Ändern der Hörerlautstärke

während eines Anrufes 30

Ändern der Rufl autstärke

während eines Anrufes 31

Anmelden 17

Anrufen 29

Anruferliste 2, 12, 35, 36

Aufstellort 15

Automatische Rufannahme 6, 26

B

Belegung der Telefonadern 15

Blockwahl 69

C

CE - Erklärung 44

CLIP 13, 35, 36

D

Displaysprache 27

Dot Matrix Display 13

Dreierkonferenz 6, 32

E

Ein- und Ausschalten des

Mobilteils 23

Einstellungen 7, 19, 20

Eintrag speichern 33

Entsorgung 44

F

Fehlersuche 39

Flashzeit 7, 21

Freisprechen 2, 6, 29, 30

G

Garantie 3

Gespräch annehmen 29

Gespräch weitervermitteln 32

Gesprächsdaueranzeige 6

H

Hörerlautstärke 7, 12, 30, 35

|

Intern Anrufen 2, 29

K

Komfortfunktionen 32

Kurzbedienungsanleitung

Mobilteil 2

Kurzübersicht Big 650 11

L

Ladeschale 11, 12

Lautstärke Basis 7, 19

Lautstärke Mobilteil 24

Lautstärke Externer Anruf 7, 25

Lautstärke Freisprechen 2, 30

Lautstärke Interner Anruf 7, 24

Leistungsmerkmale 6

Lieferumfang 6

16 Anhang

Big 650

M

Mikrofon stumm schalten 30

Mobilteil abmelden 19

Mobilteil anmelden 17

Mobilteil einstellen 23-28

Mobilteil in Betrieb nehmen 15

Mobilteilname 26

P

Paging 6,12,31

Pfl ege 5

Pin Code 7, 20

R

Recycling 44

Reichweite 16, 18, 24

Rückfrage und Makeln 32

Ruftonlautstärke 19, 24

Ruftonlautstärke Extern 25

Ruftonlautstärke Intern 24

Sicherheitshinweise 4

Signalwarntöne 6

Stromversorgung 38

T

Telefon in Betrieb nehmen 152

Telefonbuch 2, 12, 30, 33, 34, 36

Telefonbucheintrag löschen 34

Telefonbucheintrag ändern 33, 34

Telefonieren 29, 30, 31

W

Wahl aus dem Telefonbuch 2, 30

Wahl aus der Anruferliste 2, 30

Wahlpause 29

Wahlverfahren 6, 21, 38

Wahlvorbereitung 6, 29

Wahlwiederholung 2, 6, 12, 29

Wecker einstellen 28

Weiterverbinden 6, 32

Werkseinstellungen 7, 22

Z

Zeichentabelle 37

Zeit & Datum einstellen 28

hagenuk

16 Anhang

16.5 Notizen

16 Anhang

Big 650

Notizen

hagenuk

16 Anhang

16.6 CE - Erklärung

Ihr Telefon ist zum Betrieb in Ihrem Land vorgesehen.

Dieses Gerät ist für die Anschaltung an das öffentliche, analoge Telefonnetz zugelassen und ausschließlich für das Telefonieren in Wohn- und Geschäftsbereichen zu benutzen. Es darf durch jedermann über die Telefon-Anschluss-Einheit (TAE) angeschaltet und in Betrieb genommen werden. Jede andere Nutzung gilt als nicht bestimmungsgemäß.

Eigenmächtige Veränderungen oder Umbauten, die nicht in diesem Handbuch beschrieben sind, sind nicht zulässig.

Hiermit erklären wir, ITM Technology AG, dass das Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG und der R&TTE Direktive übereinstimmt.

Die Original-Konformitätserklärung kann im Internet unter

www.hagenuk.de

eingesehen werden.

CE

16.7 Entsorgung / Recycling

Hat Ihr Big 650 DECT ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Die Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.
