BEDIENUNGSANLEITUNG BIG 34 Hagenuk

3 Sicherheitshinweise 6

4 Allgemeines / Pflege....7

4.1 Allgemeines 7
4.2 Pflege / Hinweise....7

5 Vor der Inbetriebnahme 8

5.1 Lieferumfang 8
5.2 Geräteansicht 8

6 Inbetriebnahme .... 10

6.1 Hörerkabel anschließen 10
6.2 Anschluss an das Telefonnetz 10
6.3 Wandmontage 10
6.4 Einstellung der Ruftonlautstärke 10

7 Telefonieren 11

7.1 Anrufe tätigen 11

7.1.1 Extern Anrufen 11
7.1.2 Wahlwiederholung.... 11

7.2 Anruf entgegennehmen 11
7.3 Hörerlautstärke einstellen 11
7.4 Freisprechen 12
7.5 Freisprechlautstärke einstellen 12
7.6 Mikrofonstummschaltung (Mute) 12
7.7 Wahlpause einfügen 12
7.8 Flashsignal (Rückfragetaste) 13

8 Kurzwahl / Direktwahl 14

8.1 Kurzwahlspeicher 14

8.1.1 Kurzwahltasten belegen 14
8.1.2 Kurzwahl ausführen 14

8.2 Direktwahlpeicher (Foto-Tasten) 15

8.2.1 Direktwahltasten belegen 15
8.2.2 Direktwahl ausführen 15

9 Anhang 16

9.1 Fehlersuche 16
9.2 Technische Daten 16
9.3 Index 17
9.4 CE-Erklärung 18
9.5 Entsorgung / Recycling 18
9.6 Kurzbedienungsanleitung 19
9.7 Speicherbelegungsliste 19

2.1 Garantie ^1

Die ITM Einkaufs GmbH leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Kaufdatums bewahren Sie bitte die Kaufbelege wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu. Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Die Garantie wird nach Wahl der ITM Einkaufs GmbH durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in das Eigentum der ITM Einkaufs GmbH über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien (Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

2.2 Service ^1

Sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse unter der Hotline:

für Deutschland: 01805 763 444 (0,14 €/Min. ^2 )

für Österreich: 0820 901 310 (0,20 €/Min. ^2 )

Bitte beachten Sie die obenstehenden allgemeinen Garantiebestimmungen. Senden Sie bitte Ihr komplettes Gerät inkl. aller Zubehörteile zusammen mit der beiliegenden Garantiekarte frei Haus (Porto bezahlt) ein.

Bei Fragen zur Installation, dem Betrieb oder der Bedienung des Gerätes, bieten wir Ihnen unter nachfolgender Helpline kompetente Hilfe an:

für Deutschland: 09001 763 444 (0,89 €/Min. ^3 )

Lesen Sie diese Bedienungsanleitung sorgfältig durch

Bestimmungsgemäße Verwendung

Dieses Gerät ist für die Anschaltung an ein analoges Telefonnetz geeignet und ausschließlich für das Telefonieren in Wohn- und Geschäftsbereichen zu benutzen. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Dieses Telefon ist nur für den Anschluss und den Betrieb in geschlossenen Räumen vorgesehen. Vermeiden Sie Einwirkungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen.

Medizinische Geräte

Medizinische Geräte können in ihrer Funktion beeinflusst werden. Beachten Sie die technischen Bedingungen des Umfeldes (Arztpraxen o.ä.).

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des BIG 34, Ihrem neuen schnurgebundenen Telefon.

WICHTIG

Lesen Sie diese Bedienungsanleitung vor der Installation und der Inbetriebnahme aufmerksam durch, um sich mit allen Funktionen des Gerätes gründlich vertraut zu machen! Bewahren Sie die Bedienungsanleitung gut auf und geben Sie sie immer mit, wenn Sie das Gerät an Dritte weitergeben.

Wir entwickeln unsere Produkte ständig weiter. Änderungen können auftreten, ohne dass dies zuvor angekündigt wurde.

4.1 Allgemeines

Warnung

Diese Warnhinweise müssen eingehalten werden, um mögliche Verletzungen des Benutzers zu verhindern

Achtung

Diese Hinweise müssen eingehalten werden, um mögliche Beschädigungen zu verhindern

Hinweis

Diese Hinweise geben Ihnen nützliche Zusatzinformationen zum Betrieb Ihres Telefons.

4.2 Pfl ege / Hinweise

Wischen Sie das Telefon mit einem feuchten Tuch oder einem Antistatiktuch ab. Benutzen Sie nie ein trockenes Tuch! Es besteht die Gefahr der statischen Aufl adung

Die heutigen Möbel sind mit einer Vielzahl von Lacken und Kunststoffen beschichtet und werden mit unterschiedlichen Pflegemitteln behandelt. Die Bestandteile dieser Stoffe können die Kunststofffüße des Telefons angreifen und erweichen. Mit einer rutschfesten Unterlage beugen Sie Lackschäden auf Ihren Möbeln vor. Für derartige Schäden können wir nicht haften.

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsbestandteil. Alle angegebenen Daten sind lediglich Normalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

Technische Änderungen vorbehalten.

Die vorliegende Bedienungsanleitung kann ohne vorherige Mitteilung abgeändert werden. Es gilt die aktuelle Software-Version. Für Fehler und Auslassungen in dieser Anleitung wird nicht gehaftet.

Alle Rechte vorbehalten.

5.1 Lieferumfang

• 1 Telefon BIG 34
• 1 Telefonanschlusskabel TAE
• 1 Bedienungsanleitung
• 1 Garantiekarte

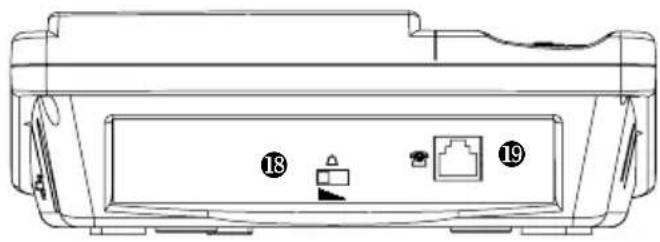

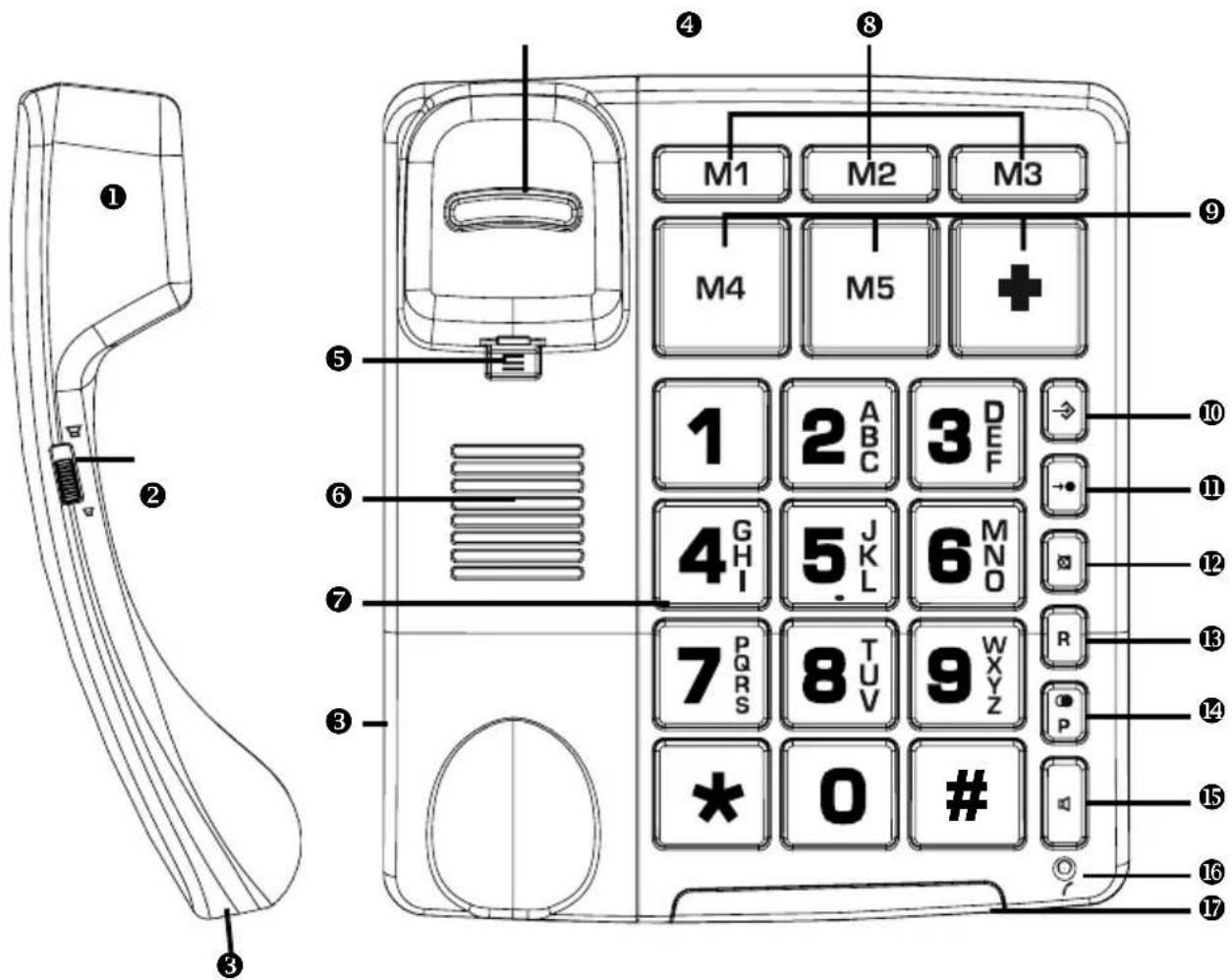

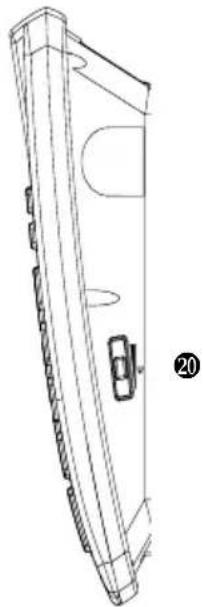

5.2 Geräteansicht

1 2 3 4 5 6 7 8 9 M1 M2 M3 M4 M5 + 1 2 ABC 3 DEF 4 GHI 5 JKL 6 MNO 7 PQRS 8 TUV 9 WXYZ * 0 # 10 11 12 13 14 15 16 17

① Hörer
② Schiebeschalter zur Einstellung der Hörerlautstärke
③ Anschlussbuchsen für das Hörerkabel
④ Gabelschalter
⑤ Hörerhalter
⑥ Lautsprecher
⑦ Alphanumerische Tastatur/Kurzwahltasten 0-9
⑧ Direktwahltasten M1-M3
⑨ Direktwahltasten M4, M5, ✕ (Foto-Tasten)
⑩ Speichertaste
⑪ Speicheraufruftaste
⑫ Mikrofonstummschaltetaste (Mutetaste)

⑬ Rückfragetaste ( R-Taste/Flashtaste)
14 Wahlwiederholungstaste/Pausetaste
⑮ Freisprechtaste
16 Leitungsbelegungsanzeige
⑰ Optische Rufanzeige

18 Schiebeschalter zur Einstellung der Ruftonlautstärke
⑲ Anschlussbuchse für das Telefonanschlusskabel
20 Schiebeschalter zur Einstellung der Freisprechlautstärke

6.1 Hörerkabel anschließen

- Stecken Sie einen Stecker des gewendelten Hörerkabels in die Anschlussbuchse (③) des Basisgeräts und den anderen Stecker in die Anschlussbuchse des Hörers (③).

6.2 Anschluss an das Telefonnetz

- Verbinden Sie den kleinen Stecker des Telefonanschlusskabels mit der Anschlussbuchse (19) auf der Hinterseite des Gerätes. Das andere Ende verbinden Sie mit Ihrer Telefonanschlussdose (F-Codiert).

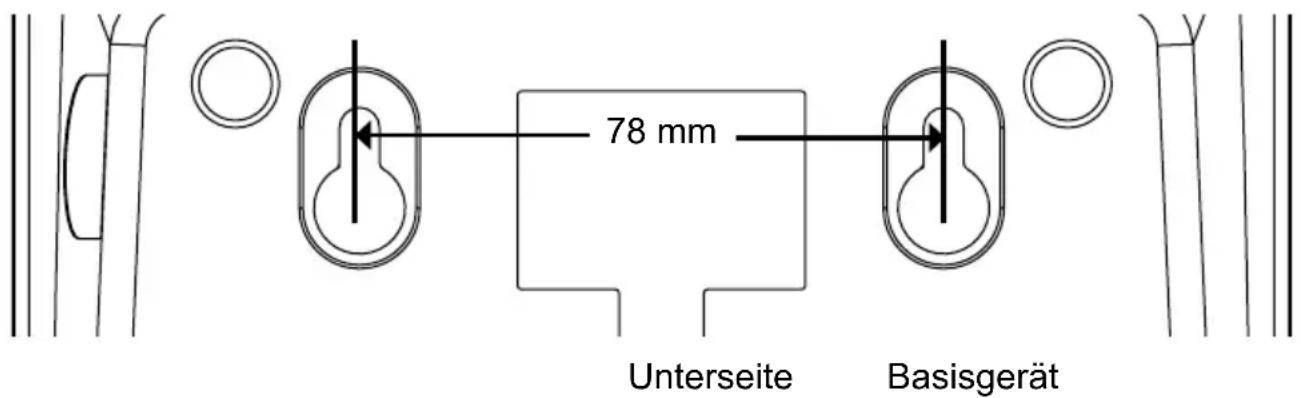

6.3 Wandmontage

78 mm Unterseite Basisgerät

• Bohren Sie im Abstand von 78 mm in der Waagerechten 2 Dübellöcher ∅ 6 mm und drehen Sie jeweils eine Rundkopfschraube in die Dübel ein (Dübel und Schrauben sind im Lieferumfang nicht enthalten). Lassen Sie zwischen Unterkante Schraubenkopf und Wand ca. 3 mm Abstand.
• Hängen Sie das Telefon in die beiden Schrauben ein und schieben Sie es nach unten, bis es fi xiert ist und nicht mehr wackelt.
• Schieben Sie die Hörerhalterung (5) nach oben heraus, drehen Sie sie um 180° herum und schieben Sie sie wieder in die Aussparung zurück. Durch die Nase an der Hörerhalterung wird der Hörer festgehalten.

Hinweis

Um das Herunterfallen des Hörers bei Wandmontage zu verhindern, achten sie bitte darauf, dass der Hörer beim Auflegen mit der Nut in die vorgesehene Nase am Basisgerät einrastet.

6.4 Einstellung der Ruftonlautstärke

Mit Hilfe des Schiebeschalters (18) können Sie die Ruftonlautstärke des Telefons auf laut, mittel oder leise einstellen (▲).

7.1 Anrufe tätigen

Sie können Rufnummern mit bis zu 32 Ziffern wählen. Anrufe können Sie wie folgt einleiten:

7.1.1 Extern Anrufen

• Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste (15). Sie hören das Freizeichen. Die Leitungsbelegungsanzeige (16) leuchtet.
• Wählen Sie mit der alphanumerischen Tastatur (⑦) die gewünschte Rufnummer, diese wird automatisch gewählt.
• Um eine Wahlpause einzufügen, drücken Sie die Taste / P (14), an der gewünschten Stelle der Nummer wird die Pause eingefügt.
• Wenn Sie Ihren Gesprächspartner hören, können Sie das gewünschte Gespräch führen.
• Zum Beenden des Gesprächs legen Sie den Hörer auf oder drücken Sie die Freisprechtaste (15), wenn Sie sich im Freisprechmodus befinden.

7.1.2 Wahlwiederholung

Diese Funktion ermöglicht Ihnen die Wahlwiederholung der zuletzt gewählten Rufnummer.

• Zum erneuten Wählen dieser Nummer drücken Sie die Freisprechtaste (15) oder nehmen den Hörer ab.
• Drücken Sie die Taste ∞/P (14).
  • Die zuletzt gewählte Rufnummer wird automatisch gewählt.

7.2 Anruf entgegennehmen

Ein eingehender Anruf wird durch den Rufton signalisiert. Außerdem blinkt die optische Rufanzeige (17) im Takt des Ruftons. Wenn das Telefon klingelt, können Sie:

• den Ruf durch Abnehmen des Hörers oder drücken der Freisprechtaste (15) annehmen.
  • Die Leitungsbelegungsanzeige (16) leuchtet.
• Um das Gespräch zu beenden, legen Sie den Hörer auf oder drücken Sie die Freisprechtaste (15), wenn Sie sich im Freisprechmodus befinden.

7.3 Hörerlautstärke einstellen

Sie können die Hörerlautstärke verändern. Stellen Sie die Lautstärke mit dem Schiebeschalter (②) am Hörer in 2 Stufen ein ( ◇ = leise, ◇ = laut).

7.4 Freisprechen

Mit dieser Funktion können Sie telefonieren, ohne den Hörer in die Hand nehmen zu müssen. Sie können die Freisprechfunktion beim Verbindungsaufbau oder während eines Gespräches aktivieren.

Verbindungsaufbau:

• Drücken Sie die Freisprechtaste (15), die Leitungsbelegungsanzeige (16) leuchtet.
• Wenn Sie Ihren Gesprächspartner hören, können Sie das gewünschte Gespräch im Freisprechmodus führen.
• Zum Beenden eines Gesprächs im Freisprechmodus drücken Sie die Freisprechtaste (15), die Leitungsbelegungsanzeige (16) erlischt

Während eines Gesprächs mit dem Hörer:

- Drücken Sie die Freisprechtaste und legen Sie den Hörer auf. Um wieder mit dem Hörer zu telefonieren, nehmen Sie den Hörer erneut ab.

7.5 Freisprechlautstärke einstellen

Bei aktivierter Freisprechfunktion können Sie die Freisprechlautstärke stufenlos mittels des Schiebeschalters (20) auf der rechten Seite des Basisgerätes einstellen.

7.6 Mikrofonstummschaltung (Mute)

Während eines Telefonates können Sie das Mikrofon zeitweise ausschalten. Dies erlaubt Ihnen ein Gespräch mit einer sich im Raum befindlichen Person zu führen, ohne dass der Telefongesprächspartner Ihr Gespräch mithören kann. Umgekehrt können Sie den Telefongesprächspartner aber weiterhin hören:

Mikrofon stumm schalten:

- Drücken Sie während des Gesprächs die Taste ☒ (☐). Das Mikrofon ist stumm geschaltet.

Mikrofon wieder einschalten:

- Drücken Sie erneut die Taste (12). Das Mikrofon ist wieder eingeschaltet und Sie können Ihr Gespräch normal weiterführen.

7.7 Wahlpause einfügen

Bei der Wahlvorbereitung ist die Eingabe einer Wahlpause bei interaktiven Telefon-systemen, wie z.B. Telefonbankingsystemen, nützlich. Eine Pause entspricht dabei einer Wahlunterbrechung von ca. 3 Sekunden.

- Um eine Wahlpause einzufügen, drücken Sie die Taste ∞/P (④).

7.8 Flashsignal (Rückfragetaste)

Diese Taste wird im Zusammenhang mit speziellen Diensten (z.B. Anklopfen, Makeln, Konferenz usw.) genutzt, welche an Ihrem Telefonanschluss zur Verfügung stehen. Für weitere Informationen ziehen Sie Ihren Netzbetreiber zu Rate.

Ist das Telefon an die Nebenstelle einer Telefonanlage angeschlossen, können Sie die Taste R zusätzlich (z.B. zum Vermitteln) nutzen.

• Um ein Gespräch zu vermitteln oder um die o.g. speziellen Funktionen zu nutzen, drücken Sie die Taste R (18) während die Leitung belegt ist.
  • Die Flashzeit ist fest eingestellt und kann nicht verändert werden.

Hinweis

Bitte beachten Sie, dass diese Funktion nur an einer Telefonanlage mit einer Flashzeit von 300 ms genutzt werden kann.

8.1 Kurzwahlspeicher

Sie können bis zu 10 Rufnummern als Kurzwahl speichern.

Hierfür stehen 10 Kurzwahlspeicher (Tasten 0-9) zur Verfügung.

Dies erlaubt Ihnen das Speichern häufig benutzter Rufnummern, so dass Sie diese wählen können, ohne die Rufnummer einzugeben oder sie sich merken zu müssen. Außerdem wird dadurch das Risiko des Verwählens reduziert. Um Verwechslungen in der Speicherbelegung zu vermeiden, sollten Sie sich die Speicherbelegung notieren. Aus diesem Grund finden Sie auf Seite 19 eine Liste zum Eintragen der Rufnummern.

8.1.1 Kurzwahltasten belegen

• Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste (15).
• Drücken Sie die Taste → (10).
• Geben Sie die zu speichernde Rufnummer inkl. aller benötigten Vorwahlnummern und/oder Wahlpausen ein.
• Drücken Sie die Taste → (10).
• Drücken Sie die Taste für den gewünschten Speicherplatz (0-9).
• Legen Sie den Hörer auf oder drücken Sie die Freisprechtaste 📁 (15).

8.1.2 Kurzwahl ausführen

• Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste 📁 (15).
• Drücken Sie die Taste →● (⑪) und dann den gewünschten Speicherplatz (0-9).
• Die unter dem jeweiligen Speicherplatz hinterlegte Rufnummer wird automatisch gewählt.

8.2 Direktwahlpeicher (Foto-Tasten)

Das Telefon verfügt über 6 Direktwahltasten (M1-M5 und □davon 3 Foto-Tasten). Dies erlaubt Ihnen das Speichern häufig benutzter Rufnummern oder Notrufnummern, so dass Sie diese wählen können, ohne die Rufnummer einzugeben oder sie sich merken zu müssen. Außerdem wird dadurch das Risiko des Verwählens reduziert. Um Verwechslungen in der Speicherbelegung zu vermeiden, sollten Sie sich die Speicherbelegung notieren. Aus diesem Grund finden Sie auf Seite 19 eine Liste zum Eintragen der Rufnummern.

Einlegen eines Fotos in die Foto-Tasten

Zum Einlegen Ihrer eigenen Fotos in die Foto-Tasten gehen Sie wie folgt vor:

• Heben Sie die Plexiglasabdeckung mit einem flachen Gegenstand seitlich an und entfernen Sie diese.
• Schneiden Sie Ihr Foto in der Größe der Plexiglasabdeckung aus und legen Sie es in die Tastenaussparung ein.
• Legen Sie die Plexiglasabdeckung durch leichtes Zusammendrücken wieder ein. Achten sie darauf, dass die 4 Nasen in die Taste einrasten.

8.2.1 Direktwahltasten belegen

• Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste 📁 (15).
• Drücken Sie die Taste → (10).
• Geben Sie die zu speichernde Rufnummer inkl. aller benötigten Vorwahlnummern und/oder Wahlpausen ein.
• Drücken Sie die Taste → (10).
• Drücken Sie die Taste für den gewünschten Speicherplatz
  (M1-M5 oder
• Legen Sie den Hörer auf oder drücken Sie die Freisprechtaste 📁 (15).

8.2.2 Direktwahl ausführen

• Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste 📁 (15).
• Drücken Sie die gewünschte Direktwahltaste (M1-M5 oder ✝).
• Die unter dem jeweiligen Speicherplatz hinterlegte Rufnummer wird automatisch gewählt.

Kurz-/Direktwahlspeicher löschen

Bitte beachten Sie, dass gespeicherte Kurz-/Direktwahlnummern nur durch Speichern einer neuen Rufnummer überschrieben werden können. Eine Direktlöschung ist nicht möglich!

Hinweis

Beachten Sie bei der Speicherbelegung, dass eventuell erforderliche Vorwahlnummern oder Wahlpausen mit eingegeben werden müssen!

9.1 Fehlersuche

Im Falle einer Störung überprüfen Sie bitte immer zuerst den festen Sitz aller Kabel (Hörerschnur, Telefonkabel) in den Buchsen und Anschlussdosen.

Problem Mögliche Ursache Lösung
Am Basisgerät ist kein Wählton zu hören.	Das Telefonkabel hat keine Verbindung.	Überprüfen Sie die Verbindung zur Telefondose (TAE).
Anrufer ist nur leise zu hören.	Hörerlautstärke zu niedrig eingestellt.	Hörerlautstärke erhöhen

Besteht die Störung weiterhin....

stecken Sie alle anderen Telefone/Faxgeräte o.ä., die an der gleichen Leitung angeschlossen sind, aus und versuchen es erneut anzurufen.

Haben Sie ein anderes Telefon zur Verfügung, schliessen Sie dieses an und versuchen es erneut anzurufen.

Entfernen Sie eventuell vorhandene TAE-Mehrfachadapter und stecken Sie das mitgelieferte TAE-Kabel direkt in die Anschlussdose.

9.2 Technische Daten

System Analoges, schnurgebundenes	Telefon
Stromversorgung	Über das
Zulässige Umgebungstemperatur +5°C bis +35°C
Zulässige relative Luftfeuchtigkeit 25% bis 85%
Zulässige Lagertemperatur -10°C bis +50°C
Wahlverfahren Tonwahl (DTMF), fest eingestellt
Signaltastenfunktion (Flash) 300 ms, fest eingestellt
Abmessungen (inkl. Hörer) ca. 200 x 175 x 80 mm
Gewicht (inkl. Hörer) ca. 530 g

9.3 Index

A

Anhang 16-19

Anruf entgegennehmen 11

C

CE-Erklärung 18

D

Direktwahl 15

E

Entsorgung 18

Extern Anrufen 11

F

Fehlersuche 16

Flashsignal 13

Fototasten 15

Freisprechen 12

Freisprechlautstärke einstellen 12

G

Garantie 5

Geräteansicht 8

H

Hörerkabel anschließen 10

Hörerlautstärke einstellen 11

|

Inbetriebnahme 10

K

Kurzbedienungsanleitung 19

Kurzwahl 14

L

Lieferumfang 8

M

Mikrofonstummschaltung 12

P

Pfl ege 7

R

Recycling 18

R-Taste 9, 13

Ruftonlautstärke 10

s

Service 5

Sicherheitshinweise 6

Speicherbelegungsliste 19

T

Technische Daten 16

Telefonieren 11-13

W

Wahlwiederholung 11

Wahlpause einfügen 12

Wandmontage 10

9.4 CE-Erklärung

Dieses Gerät ist für die Anschaltung an das öffentliche analoge Telefonnetz in Ländern der EU zugelassen und ausschließlich für das Telefonieren in Wohn- und Geschäftsbereichen zu benutzen. Es darf durch jedermann über die Telefon-Anschluss-Einheit (TAE) angeschaltet und in Betrieb genommen werden. Jede andere Nutzung gilt als nicht bestimmungsgemäß.

Eigenmächtige Veränderungen oder Umbauten, die nicht in diesem Handbuch beschrieben sind, sind nicht zulässig.

Hiermit erklären wir, die ITM Einkaufs GmbH, dass das Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG und der R&TTE-Direktive übereinstimmt. Das Gerät ist nur zur Verwendung in Ländern der EU vorgesehen.

Die Original-Konformitätserklärung kann im Internet eingesehen werden unter

9.5 Entsorgung / Recycling

Hat Ihr BIG 34 ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

9.6 Kurzbedienungsanleitung

Funktion Tastenfolge
Wahlwiederholung (zuletzt gewählt)	Hörer abnehmen oder Freisprechtastedrücken; ⬤/P drücken
Extern anrufen	Hörer abnehmen oder Freisprechtastedrücken; ⬤: Nummer eingeben
Rufnummer als Kurzwahl speichern	Hörer abnehmen oder Freisprechtastedrücken; ➡; ⬤: Nummer eingeben; ➡;0-9 drücken
Rufnummer als Direktwahl speichern	Hörer abnehmen oder Freisprechtastedrücken; ➡; ⬤: Nummer eingeben; ➡;M1-M5 oder ➣ drücken
Hörerlautstärke einstellen	Hörer abnehmen; Schiebeschalter ( ⇌ =leise, ⇌ = laut) betätigen
Freisprechlautstärke einstellen	Freisprechtaste ⇌ drücken; Schiebeschalter ➣ betätigen
Wahl aus dem Kurzwahlspeicher	Hörer abnehmen oder Freisprechtastedrücken; ➡; 0-9 eingeben;
Wahl aus dem Direktwahlspeicher	Hörer abnehmen oder Freisprechtastedrücken; M1-M5 oder ➣ drücken

9.7 Speicherbelegungsliste

	Kurzwahl Direktwahl
	Name Name
0		M1
1		M2
2		M3
3		M4
4		M5
5
6
7
8
9

BIG 34

Großtasten-Telefon
