BEDIENUNGSANLEITUNG SL 1030 Hagenuk

Schnurgebundenes Großtasten- Telefon

03/07 cs V.2

hagenuk

1 Sicherheitshinweise

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist für das Telefonieren innerhalb eines Telefonnetzes geeignet.

Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Verwenden Sie das Telefon nicht in explosionsgefährdeten Bereichen.

Pf1 ege

Wischen Sie das Telefon mit einem feuchten Tuch oder einem Antistatiktuch ab. Benutzen Sie nie ein trockenes Tuch! Es besteht die Gefahr der statischen Aufl adung.

① Hinweis

Die heutigen Möbel sind mit einer Vielzahl von Lacken und Kunststoffen beschichtet und werden mit unterschiedlichen Pf 1 egemitteln behandelt.

Die Bestandteile dieser Stoffe können die Kunststofffüße des Telefons angreifen und erweichen. Mit einer rutschfesten Unterlage beugen Sie Lackschäden auf Ihren Möbeln vor. Für derartige Schäden können wir nicht haften.

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsbestandteil. Alle angegebenen Daten sind lediglich Normalwerte.

Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

Technische Änderungen vorbehalten.

Copyright:

ITM Technology AG

Alle Rechte vorbehalten.

Vollständige bzw. partielle Vervielfältigung dieser Bedienungsanleitung ist nur mit schriftlicher Genehmigung der ITM Technology AG erlaubt.:

2 Garantie / Service

SL 1030

2.1 Garantie\*

Für dieses Gerät besteht eine Garantie von 24 Monaten.

Die Garantiezeit beginnt mit dem Kauf. Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege, wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu. Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehlern beruhen. Innerhalb der Garantiezeit wird nach eigener Wahl des Service bzw. der Firma ITM Technology AG Garantie durch Reparatur oder Gerätetausch geleistet.

Ausgetauschte Teile/Geräte gehen in unser Eigentum über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht automatisch, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen, diese endet nach 24 Monaten. Von der

Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, auf Verschleiß, auf Eingriff durch Dritte oder auf höhere Gewalt zurückzuführen sind. Die

Garantie erfasst nicht Verbrauchsmaterialien (Verpackung) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Unser Kundendienst steht Ihnen selbstverständlich auch nach Ablauf der Garantiezeit weiterhin zur Verfügung.

Nach Ablauf der Garantie bzw. bei Schäden, für die wir keine Garantie übernehmen können, erhalten Sie einen Kostenvoranschlag.

2.2 Hotline / Reparaturanschrift\*

Sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse unter der

Hotline

für Deutschland : 01805 88 05 05 (14 Cent / Min. aus dem Festnetz)

für Österreich : 08209 19 93 0 (16 Cent / Min. aus dem Festnetz)

Hotline-Zeiten: Montag bis Donnerstag: 08:00 Uhr - 17:00 Uhr

Freitag: 08:00 Uhr - 16:00 Uhr

Dieser Reparaturservice ist in der Garantiezeit (24 Monate) kostenlos. Bitte beachten Sie die obenstehenden allgemeinen Garantiebestimmungen. Bitte verwenden Sie zur Einsendung die beiliegende Garantiekarte und senden Sie Ihr komplettes Gerät inkl. aller Zubehörteile ein.

*) Die Garantie und Hotline gilt nur in Deutschland und Österreich.

Für die Garantiebedingungen und Reparaturanschriften in anderen Ländern wenden Sie sich bitte an Ihren Händler.

• 1 Telefon SL 1030
• 1 Hörer
• 1 Telefonanschlusskabel (TAE)
• 1 Hörerschnur
• 1 Bedienungsanleitung
• 1 Garantiekarte

3.2 Leistungsmerkmale

• Große und damit leicht zu bedienende Tasten
• Freisprechfunktion mit einstellbarer Lautstärke
• Anzeige der Anrufe durch große Leuchtdiodenanzeige (LED)
• 3 Zielwahltasten
• 10 Kurzwahlspeicher
• Wahlwiederholung
• Ruftonlautstärke einstellbar
• Ton- / Impulswahlverfahren einstellbar
• Flashzeit (100 / 300 ms) einstellbar
• Wandmontagefähig

4 Inhaltsverzeichnis

SL 1030

Inhaltsverzeichnis

1 Sicherheitshinweise 2

2 Garantie / Service 3

2.1 Garantie 3

2.2 Hotline / Reparaturanschrift 3

3 Allgemeines 4

3.1 Lieferumfang 4

3.2 Leistungsmerkmale 4

4 Inhaltsverzeichnis 5

5 Geräteübersicht 6

5.1	Übersicht Basisgerät			6
5.2	Tastensymbole und Funktionen			6
5.3	Basisgerät von hinten			7
5.4	Basisgerät von unten			7

6 Inbetriebnahme 8

6.1	Hörerschnur anschließen	8
6.2	Anschluss an das Telefonnetz	8
6.3	Wandmontage	8

7 Mechanische Einstellungen 9

7.1	Lautsprecherlauftstärke	einstellen	⊕	9
7.2	Klingeltonlautstärke	einstellen		9
7.3	Wahlverfahren	einstellen		9
7.4	Flashzeit	einstellen		9

8 Bedienung des Telefons

8.1	Einen	Anruf	tätigen	10
8.2	Einen	Anruf	entgegennehmen	10
8.3	Wahlwiederholung			10

8.4 Zielwahl			11
8.4.1 Zielwahltasten programmieren			11

8.4.2	Wahl	mit	den	Zieltasten
	Kurzwahl			11

8.5.1	Kurzwahltasten	programmieren	11
8.5.2	Wahl mit den Kurzwahltasten		12

9 Anhang 12

9.1	Fehlersuche	12
9.2	Technische Daten	13

9.3 CE-Erklärung 14

9.4	Entsorgung	/	Recycling	14
9.5	Telefonnummern-	Verzeichnis		15

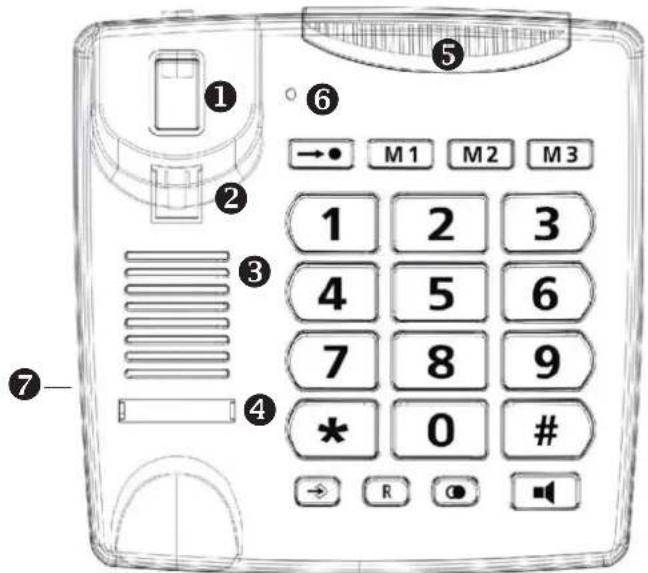

5.1 Übersicht Basisgerät

① ② ③ ④ ⑤ ⑥ →● M1 M2 M3 1 2 3 4 5 6 7 8 9 * 0 # → R ○ ■

5.2 Tastensymbole und Funktionen

1	Gabelschalter Kurzwahlspeicher	er-efrufen
2	Hörerhalterung Zielwahltaste	M 1
3	Lautsprecher Zielwahltaste 2	M 2
4	Beschriftungsfeld Zielwahltaste	M 3
5	Optische Anrufsignalisierung (blinkt im Takt des Rufsignals)		Speichertaste
6	Leitungsbelegungsanzeige R-	Taste
7	Anschlussbuchse für Hörerschnur (seitlich links am Telefon)		Wahlwiederholung
1	Alphanumerische Tastatur Freispechtaste

Die Kennzeichnung der Bedienelemente finden Sie in der Bedienungsanleitung wieder. So können Sie sich schnell und einfach orientieren.

5 Geräteübersicht SL 1030

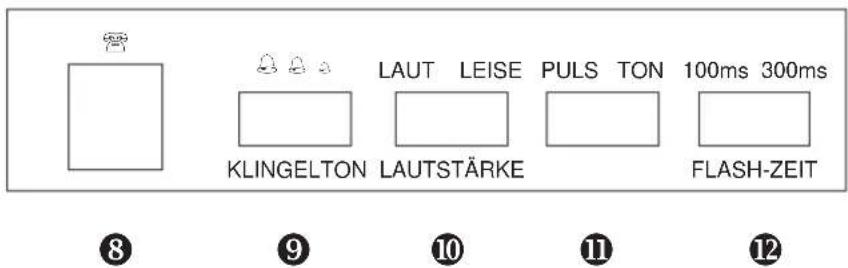

5.3 Basisgerät von hinten

KLINGELTON LAUT LEISE PULS TON 100ms 300ms LAUT STÄRKE FLASH-ZEIT

8	Telefonanschlussbuchse
9	Schiebeschalter für Klingeltonlautstärke
10	Schiebeschalter für Lautsprecherlautstärke
11	Schiebeschalter zur Einstellung des Wahlverfahrens (Ton- / Impulswahl)
12	Schiebeschalter zur Einstellung der Flashzeit (100 / 300 ms)

5.4 Basisgerät von unten

Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

6.1 Hörerschnur anschließen

1. Stecken Sie einen Stecker der Hörerschnur in die Buchse am Hörer.
2. Den anderen Stecker der Hörerschnur stecken Sie in die Buchse (7) auf der linken Seite des Basisgerätes.

6.2 Anschluss an das Telefonnetz

1. Stecken Sie den kleinen Stecker des Telefonanschlusskabels in die Telefonanschlussbuchse ⑧) an der Rückseite des Basisgerätes.
2. Stecken Sie den großen Stecker (TAE- Stecker) des Telefonanschlusskabels in die Telefonanschlussdose (F- codiert).

Das Telefon ist jetzt betriebsbereit.

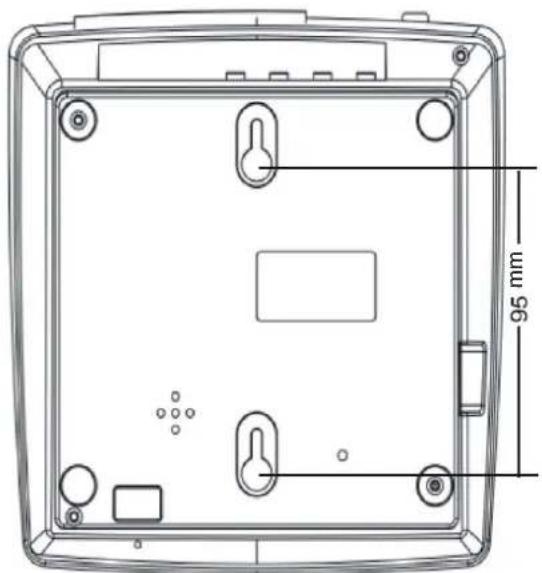

6.3 Wandmontage (siehe Zeichnung Seite 7 Kapitel 5.4)

1. Bohren Sie im Abstand von 95 mm in der Senkrechten 2 Löcher und drehen Sie passende Schrauben ein. Lassen Sie zwischen Unterkante Schraubenkopf und Wand ca. 5 mm Abstand.
2. Heben Sie den Hörer ab. Ziehen Sie die Hörerhalterung ( ②) für die Wandmontage am Gerät heraus, drehen sie um 180° und stecken sie wieder in die Aussparung. Somit hält der Hörer auch in senkrechter Position am Telefon.
3. Hängen Sie das Telefon in die beiden Schrauben ein und schieben Sie es nach unten, bis es nicht mehr wackelt.

Bitte beachten Sie:

Befestigungsmaterial gehört nicht zum Lieferumfang! Verwenden Sie nur entsprechend geeignetes Befestigungsmaterial. Für etwaige Schäden bedingt durch ungeeignetes Material oder fehlerhaftes montieren kann keine Haftung übernommen werden:

7.1 Lautsprecherlautstärke einstellen

Mit Hilfe des Schiebeschalters (10) auf der Geräterückseite können Sie die Lautsprecherlautstärke Ihres Telefons zwischen LAUT und LEISE einstellen.

7.2 Klingeltonlautstärke einstellen

Mit Hilfe des Schiebeschalters (9) auf der Geräterückseite können Sie die Klingeltonlautstärke Ihres Telefons zwischen LAUT, MITTEL und LEISE (♂♂) einstellen.

7.3 Wahlverfahren einstellen

Sie haben die Möglichkeit Ihr Telefon im Impuls- (IWV) oder im Tonwahlverfahren (MFV) zu betreiben. In der Werkseinstellung ist Ihr Telefon auf das Tonwahlverfahren eingestellt. Bei Fragen zum benötigten Wahlverfahren wenden Sie sich bitte an Ihren Netzbetreiber bzw. lesen Sie in der Beschreibung Ihrer Telefonanlage nach.

Mit Hilfe des Schiebeschalters (1) auf der Geräterückseite können Sie das Wahlverfahren Ihres Telefons zwischen TONWAHL (Ton) und IMPULSWAHL (Puls) einstellen.

7.4 Flashzeit einstellen

Während eines Gesprächs können Sie mit Hilfe der R- Taste (Rückfragetaste) spezielle Dienste Ihres Providers benutzen. Fragen Sie diesen nach der benötigten Flashzeit. Die voreingestellte Flashzeit ist 300 ms (in Österreich sollten Sie 100 ms einstellen). Wenn Sie Ihr Telefon an einer Telefonanlage einsetzen, können Sie mit dieser Funktion ein Gespräch intern an eine andere Nebenstelle weiterverbinden. Lesen Sie in der Beschreibung der Telefonanlage nach, welche Flashzeit eingestellt werden muss. Sollte die R- Taste nicht ordnungsgemäß funktionieren, müssen Sie die Flashzeit ändern.

Mit Hilfe des Schiebeschalters (12) auf der Geräterückseite können Sie die Flashzeit Ihres Telefons auf 100 ms oder 300 ms einstellen.

hagenuk

8 Bedienung des Telefons

8.1 Einen Anruf tätigen

[D206]	oder	[8T97]	Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste (Leitungsbelegungsanzeige leuchtet (6)). Sie hören das Freizeichen.
[2X64]			Geben Sie die gewünschte Rufnummer ein.Die Nummer wird automatisch gewählt.
	oder		Zum Beenden des Gespräches legen Sie den Hörer auf oder drücken Sie die Freisprechtaste.

① Ist die Leitung nicht mehr belegt, erlischt die Leitungsbelegungsanzeige (6).

① Es ist möglich während eines Gespräches in den Freisprechmodus zu wechseln. Drücken Sie die Taste 📄 und legen Sie den Hörer auf. Um das Gespräch zu beenden drücken Sie erneut die Taste 📄.

8.2 Einen Anruf entgegennehmen

Wenn ein Anruf eingeht, klingelt das Telefon, die optische Anrufsignalisierung ^5 blinkt im Takt des Rufsignals.

	oder		Um den Anruf entgegenzunehmen, nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste.
	oder		Zum Beenden des Gespräches legen Sie den Hörer auf oder drücken Sie die Freisprechtaste.

8.3 Wahlwiederholung

Sie können auf Tastendruck die zuletzt gewählte Rufnummer erneut wählen.

oder	Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste.
	Drücken Sie die Wahlwiederholungstaste. Die zuletzt gewählte Nummer wird automatisch erneut gewählt.

8 Bedienung des Telefons

SL 1030

8.4 Zielwahl

Sie haben die Möglichkeit 3 Rufnummern im Zielwahlspeicher (M1 - M3) zu hinterlegen, die auf Tastendruck gewählt werden können.

8.4.1 Zielwahltasten programmieren

oder	Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste.
	Drücken Sie die Speichertaste.
	Geben Sie die zu speichernde Rufnummer ein.
M1 DM2ken M3 d	e Taste M1, M2 oder M3 zum Speichern.

8.4.2 Wahl mit den Zielwahltasten

oder	Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste.
M1 M2 M3	Drücken Sie die gewünschte Taste. Die hinterlegte Nummer wird gewählt.

i Tipp

Auf Seite 15 befindet sich ein Telefonverzeichnis auf dem Sie sich die abgespeicherten Nummern notieren können. Trennen Sie dieses Telefonverzeichnis aus der Bedienungsanleitung heraus und deponieren Sie es an einer gut sichtbaren Stelle!

8.5 Kurzwahl

Sie haben die Möglichkeit 10 Rufnummern im Kurzwahlspeicher (0-9) zu hinterlegen.

8.5.1 Kurzwahltasten programmieren

oder	Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste.
	Drücken Sie die Speichertaste.
[B34K]	Geben Sie die zu speichernde Rufnummer ein.
[4H8X]	Drücken Sie die Speichertaste.
	Drücken Sie eine der Tasten 0-9 zum Speichern.

hagenuk 8 Bedienung des Telefons / 9 Anhang

8.5.2 Wahl mit den Kurzwahltasten

[c85X] oder [wzxc]	Nehmen Sie den Hörer ab oder drücken Sie die Freisprechtaste.
[y2D3]	Drücken Sie die Kurzwahlspeichertaste.
[y57X]	Drücken Sie die gewünschte Taste 0-9. Die hinterlegte Nummer wird gewählt.

i Tipp

Auf Seite 15 befindet sich ein Telefonverzeichnis auf dem Sie sich die abgespeicherten Nummern notieren können. Trennen Sie dieses Telefonverzeichnis aus der Bedienungsanleitung heraus und deponieren Sie es an einer gut sichtbaren Stelle!

9 Anhang

9.1 Fehlersuche

Das Telefon wählt nicht.	Überprüfen Sie die Anschlüsse der Telefonleitung. Überprüfen Sie die Einstellung des Wahlverfahrens (siehe 7.3 Seite 9).
Die Vermittlungs-funktion („R“) ist nicht verfügbar.	Überprüfen Sie die Einstellung der Flashzeit (siehe 7.4 Seite 9).
Der Gesprächs-partner kann Sie im Freisprechmodus nicht verstehen.	Gehen Sie näher ans Telefon heran und sprechen Sie in direkte Richtung zum Telefon.
Kein Freizeichen	Prüfen Sie, ob das Telefonanschlusskabel ordnungsgemäß am Telefon und an der Telefonanschlussdose angeschlossen ist. Verwenden Sie das mitgelieferte Telefonanschlusskabel.

9 Anhang SL 1030

9.2 Technische Daten

System	Analoges, schnurgebundenes Großtasten- Telefon
Stromversorgung Über das Telefonnetz
Zulässige Umgebungstemperatur +5°C bis +35°C
Zulässige relative Luftfeuchtigkeit 25% bis 85%
Zulässige Lagertemperatur -10°C bis +50°C
Wahlverfahren Tonwahl / Impulswahl einstellbar
Signaltastenfunktion (Flash) Flashzeit 100 ms / 300 ms
Abmessungen ca. 165 x 170 x 80 mm
Telefonanschlusskabel ca. 3,0 m

Im Zuge ständiger Produktverbesserungen behalten wir uns Änderungen in Technik und Design vor.

Ihr Telefon ist zum Betrieb in Ihrem Land vorgesehen.

Dieses Gerät ist für die Anschaltung an das öffentliche analoge Telefonnetz zugelassen und ausschließlich für das Telefonieren in Wohn- und Geschäftsbereichen zu benutzen. Es darf durch jedermann über die Telefon-Anschluss-Einheit (TAE) angeschaltet und in Betrieb genommen werden. Jede andere Nutzung gilt als nicht bestimmungsgemäß.

Eigenmächtige Veränderungen oder Umbauten, die nicht in diesem Handbuch beschrieben sind, sind nicht zulässig.

Hiermit erklären wir, ITM Technology AG, dass das Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU- Richtlinie 1999/5/EG und der R&TTE Direktive übereinstimmt.

Die Original-Konformitätserklärung kann im Internet unter

www.hagenuk.de

eingesehen werden.

CE

9.4 Entsorgung / Recycling

Hat Ihr SL 1030 ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

hagenuk

SL 1030

Direktwahlverzeichnis

M 1
M 2
M 3

Kurzwahlverzeichnis

Tastenkombination: →• + Zifferntaste

1
2
3
4
5
6
7
8
9
0

SL 1030

hagenuk

hagenuk
