Produkttyp	LCD-Monitor mit Touchscreen
Bildschirmdiagonale	64,5 Zoll (164,0 cm)
Panel-Technologie	IPS
Auflösung	3840 × 2160 (Ultra HD)
Helligkeit	350 cd/m² (typisch ohne Glas), 300 cd/m² (mit Glas)
Kontrastverhältnis	1200:1 (typisch)
Reaktionszeit	8 ms (Grau zu Grau)
Betrachtungswinkel	Horizontal 178°, Vertikal 178°
Touch-Technologie	Infrarot-Touch mit 20 Punkten, Glas (Härtegrad 7H, 4 mm Dicke)
Eingänge	VGA ×1, HDMI ×3 (1× 2.0), DisplayPort ×1
USB-Anschlüsse	USB 3.0 ×1, USB 2.0 ×2, USB Touch ×1
Audio	2× 12W Lautsprecher (typisch), Audio In/Out, SPDIF
Netzwerk	RJ45 LAN
Serielle Schnittstelle	RS232C
Abmessungen (B × H × T)	1521,5 × 897,5 × 99,0 mm
Gewicht	45,0 kg
Stromversorgung	100–240 V AC, 50/60 Hz
Stromverbrauch (typisch / Standby)	205 W / < 0,5 W
Energieeffizienzklasse	B
VESA-Montage	600 × 400 mm
Betriebssystem-Kompatibilität	Windows XP bis 10, Mac OS X, Linux
Lieferumfang	Netzkabel, VGA-Kabel, HDMI-Kabel, DisplayPort-Kabel, USB-Kabel, Fernbedienung, Batterien, Touchstifte, Kabelbinder, Aufkleber, Sicherheitshandbuch, Inbetriebnahme-Leitfaden

Häufig gestellte Fragen - ProLite TE6568MIS IIYAMA

Wie schließe ich den Monitor an einen Computer an?

Schalten Sie sowohl Computer als auch Monitor aus. Verbinden Sie den Computer über ein geeignetes Signalkabel (VGA, HDMI oder DisplayPort) mit dem Monitor. Schließen Sie dann das Touch-USB-Kabel an den Computer an. Stecken Sie das Netzkabel ein und schalten Sie zuerst den Monitor (Hauptschalter und Ein/Aus-Taste) und dann den Computer ein. Die Touchfunktion ist nach etwa 5 Sekunden einsatzbereit.

Der Touchscreen reagiert nicht – woran liegt das?

Überprüfen Sie, ob das USB-Kabel korrekt angeschlossen ist und ob der Touch-Treiber installiert ist. Bei Windows 7/8/10 wird der Treiber automatisch erkannt. Für ältere Betriebssysteme laden Sie den Treiber von der iiyama-Website herunter. Stellen Sie außerdem sicher, dass keine starken Infrarot-Lichtquellen (z. B. direktes Sonnenlicht) auf den Bildschirm fallen, da dies die Touchfunktion stören kann.

Wie reinige ich den Monitor richtig?

Ziehen Sie aus Sicherheitsgründen immer den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch für das LCD. Bei hartnäckigen Flecken auf dem Gehäuse ein feuchtes Tuch mit einer milden Spülmittellösung. Keine scharfen Reinigungsmittel wie Verdünner, Scheuermilch oder Sprühreiniger verwenden. Für den Touchscreen nur den mitgelieferten Stift oder die Finger benutzen.

Kann der Monitor an der Wand montiert werden?

Ja, der Monitor ist mit einer VESA-Halterung (600 × 400 mm) kompatibel. Verwenden Sie M8-Schrauben mit maximal 25 mm Länge. Achten Sie darauf, dass die Wand ausreichend tragfähig ist. Für die Montage und Wartung der Halterung ist der Hersteller verantwortlich. Mindestens zwei Personen sollten den Monitor transportieren und montieren.

Das Bild flackert oder ist unscharf – was tun?

Stellen Sie sicher, dass die Auflösung auf 3840 × 2160 eingestellt ist. Führen Sie die automatische Bildoptimierung über das OSD-Menü durch (unter VGA-Einstellung → Auto). Wenn das Problem bestehen bleibt, passen Sie Phase und Taktfrequenz manuell an. Verwenden Sie das Testbild von der iiyama-Website für die optimale Kalibrierung. Lassen Sie den Monitor vor der Einstellung mindestens 30 Minuten warmlaufen.

Was ist der Energiesparmodus und wie aktiviere ich ihn?

Der Monitor entspricht VESA DPMS und schaltet automatisch in den Energiesparmodus, wenn der Computer kein H- oder V-Sync-Signal sendet. Der Stromverbrauch sinkt auf unter 0,5 W. Um den Monitor aufzuwecken, bewegen Sie die Maus oder drücken Sie eine Taste der Tastatur. Sie können den Monitor auch über die Energieverwaltung des Betriebssystems steuern.

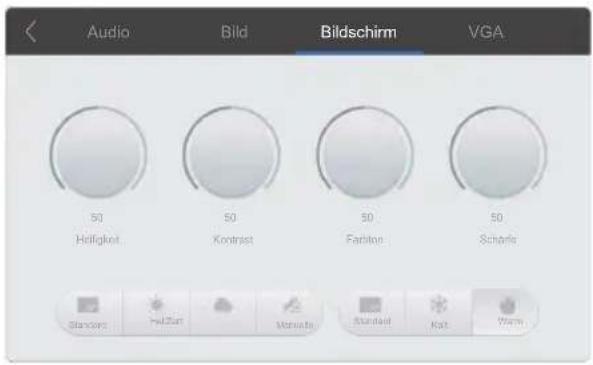

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die MENU-Taste am Monitor oder an der Fernbedienung. Navigieren Sie zu Bild → Helligkeit oder Kontrast. Verwenden Sie die Pfeiltasten ▲/▼, um den Wert anzupassen. Für schnelle Anpassungen können Sie auch die Tasten VOL+/VOL- nutzen, wenn kein Menü angezeigt wird (diese steuern dann die Lautstärke).

Kann ich externe Lautsprecher oder Kopfhörer anschließen?

Ja, der Monitor verfügt über einen Audio-Ausgang (Miniklinke) für Kopfhörer oder Aktivlautsprecher. Außerdem gibt es einen SPDIF-Ausgang für digitale Audiogeräte. Die eingebauten Lautsprecher haben eine Leistung von 2 × 12 W (typisch). Schließen Sie das Audiokabel an den Audio-Eingang an, wenn Sie den Ton über die internen Lautsprecher wiedergeben möchten.

Der Monitor zeigt kein Bild – was sind die häufigsten Ursachen?

Prüfen Sie: 1) Ist das Netzkabel eingesteckt und der Hauptschalter auf ON? 2) Ist der Monitor über das korrekte Signalkabel mit dem Computer verbunden? 3) Ist der Computer eingeschaltet? 4) Ist der Bildschirmschoner aktiv? 5) Wurde die richtige Signalquelle am Monitor ausgewählt? Drücken Sie die Input-Taste auf der Fernbedienung, um die Quelle zu wechseln. Fallen alle Punkte aus, wenden Sie sich an den iiyama-Kundendienst.

Wie kalibriere ich den Touchscreen?

Die Kalibrierung ist normalerweise nicht erforderlich, da der Monitor werkseitig justiert ist. Sollte die Touchposition abweichen, führen Sie die Kalibrierung über die Systemeinstellungen des Betriebssystems durch. Unter Windows öffnen Sie die Tablet-PC-Einstellungen und wählen Kalibrieren. Folgen Sie den Anweisungen auf dem Bildschirm. Berühren Sie dabei die angezeigten Punkte mit dem Finger oder dem Touchstift.

BEDIENUNGSANLEITUNG ProLite TE6568MIS IIYAMA

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen.

Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

DEUTSCH

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser LCD Flachbildschirm entspricht den Anforderungen der EG/EU Richtlinien 2014/30/EU, "EMV Richtlinie", 2014/35/EU, "Niederspannungsrichtlinie", 1995/5/EC "R&TTE Richtlinien" und 2011/65/EU, "RoHS Richtlinien".

ACHTUNG:

Das ist ein Klasse A Produkt. Falls dieses Produkt in häuslichem Umfeld verwendet wird, kann es zu Funkstörungen kommen. Der Benutzer muss dann ggf. entsprechende Gegenmaßnahmen ergreifen.

FÜR IHRE SICHERHEIT....1

SICHERHEITSHINWEISE ....1

BESONDERE HINWEISE ZU LCD-MONITOREN....3

KUNDENDIENST 5

REINIGUNGSHINWEISE....5

VOR DER BEDIENUNG DES MONITORS....6

LEISTUNGSMERKMALE 6

PACKUNGSINHALT....6

AUSPACKEN....7

SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG......7

FUNKTIONSELEMENTE UND ANSCHLÜSSE : MONITOR .....8

INSTALLATION 10

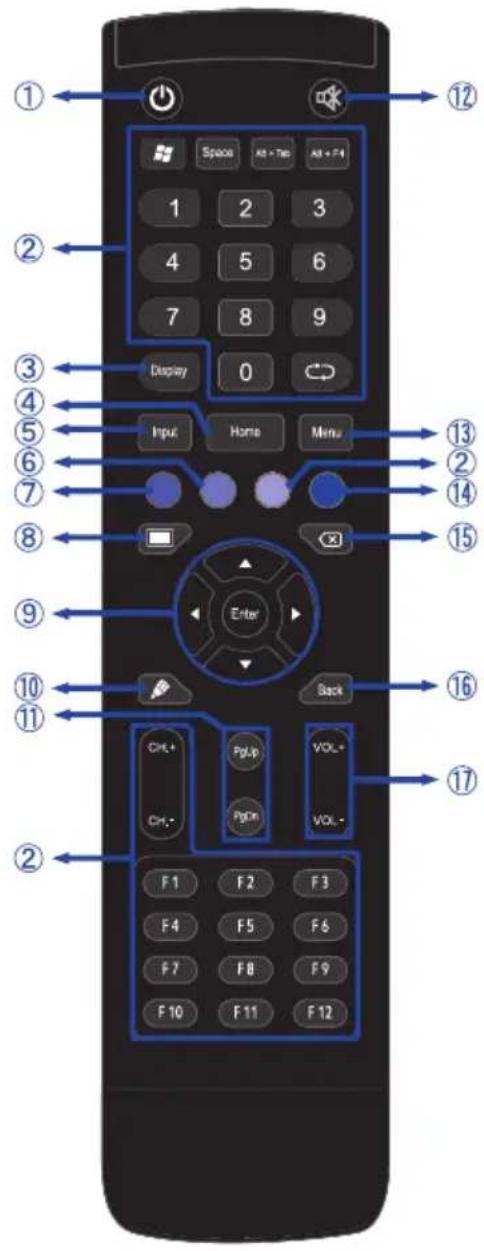

FUNKTIONSELEMENTE UND ANSCHLÜSSE : FERNBEDIENUNG..12

VORBEREITUNG DER FERNBEDIENUNG....13

GRUNDFUNKTIONEN....14

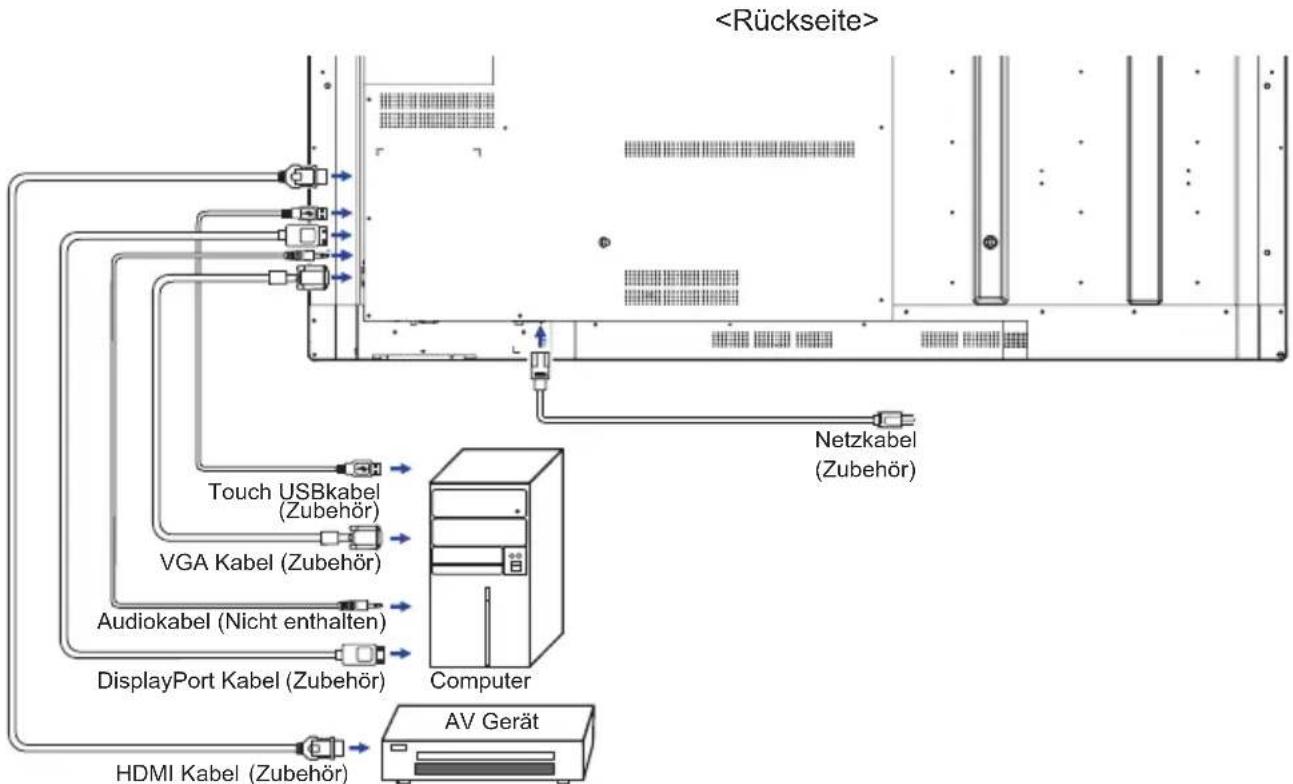

MONITOR ANSCHLIESSEN....17

COMPUTER-EINSTELLUNG....20

MONITOR BEDIENEN....22

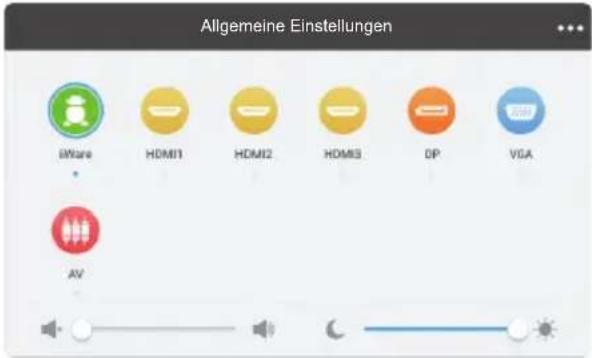

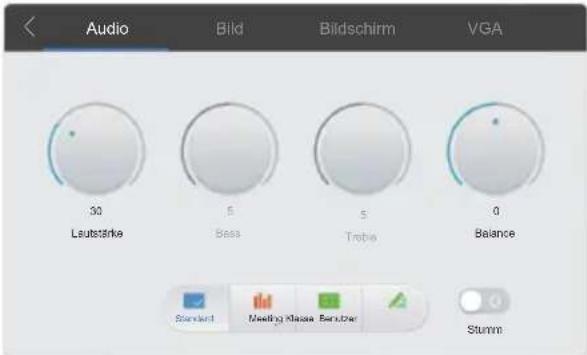

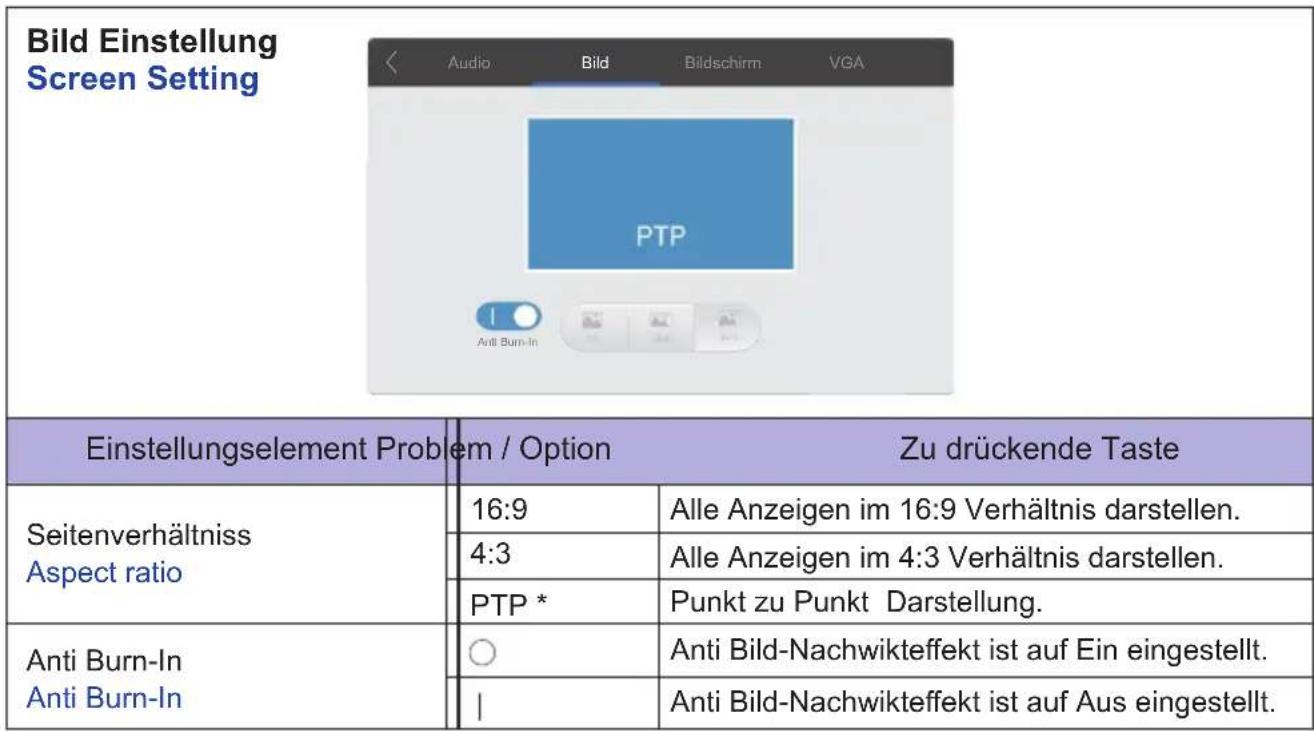

MENÜINHALT EINSTELLEN 24

BILDSCHIRMEINSTELLUNGEN 36

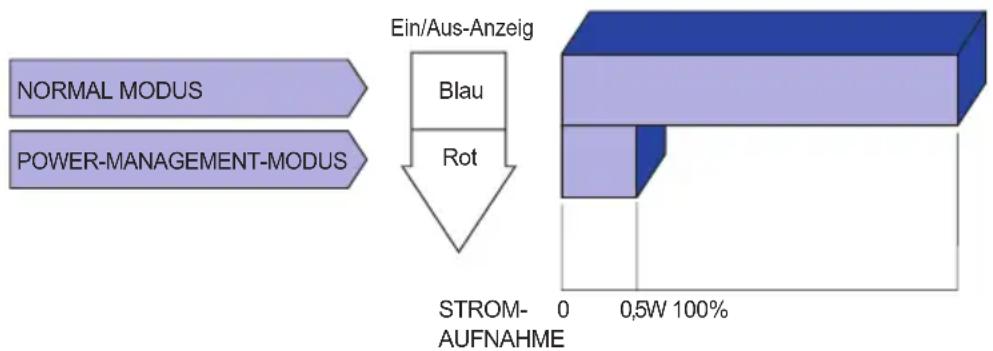

ENERGIEVERWALTUNG 39

FEHLERSUCHE....40

Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com.

SICHERHEITSHINWEISE

ACHTUNG

Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand. Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Die Lüfungsschlitze auf der Rückseite des Gehäuses werden blockiert und es kann zu einer Überhitzung des Monitors kommen, wenn der Fuss entfernt wird. Die Aufstellung des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzstecker ziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen.

NETZSTECKER ZIEHEN

Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken immer den Stecker in die Hand. Ziehen Sie niemals an der Stromleitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

BESONDERE HINWEISE ZU LCD-MONITOREN

■ Die folgenden Symptome stellen keine Störung dar, sondern sind normal:

HINWEIS

- Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein.

• Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.
• Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild. Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus.

■ Das LCD ist nicht für den Aussenbetrieb entwickelt.
■ Das LCD ist nicht für ein Betrieb in horizontaler/liegender Position entwickelt.
■ Wenn Sie ein längeres Video Kabel als das mitgelieferte Kabel verwenden, kann es zu Bildqualitätverlusten führen. Die Touch-Funktionalität kann bei Verwendung eines USB-Kabels grösser 3m nicht garantiert werden.

BETRIEBSDAUER / ANWENDUNGSBEDINGUNGEN

Dieses Produkt ist für eine Nutzung von 24 Stunden pro Tag ausgelegt.

Das LCD ist für einen Betrieb im Querformat ausgelegt.

GEISTERBILDER / BILDEINBRAND

Bitte beachten Sie, dass bei allen LCD-Bildschirmen es bauartbedingt zu Geisterbilder bzw. Einbrenn-Effekten kommen kann. Dieses geschieht dann wenn statische Bilder über eine längere Zeit dargestellt werden.

Geisterbilder ist keine permanente Eigenschaft, eine statische Bilddarstellung über eine längere Zeit, sollten allerdings vermieden werden.

Um Geisterbildern entgegen zu wirken bzw. wieder zu vermindern gilt folgende Faustregel.

den Monitor über den gleichen Zeitraum, wie das Statische dargestellt wurde, ausschalten.

z.B. wurde ein statisches Bild eine Stunde lang dargestellt und dadurch Geisterbilder entstanden sind, sollte der Monitor über eine Stunde lang ausgeschalten werden um das Geisterbild wieder zu beseitigen.

Für alle LFD Produkte empfehlen wir regelmäßig bewegte Bilder darzustellen oder einen Bildschirmschoner bei Inaktivität zu verwenden. Sie könnten den Monitor auch ausschalten wenn er nicht in Gebrauch ist um solchen Effekten präventiv vorzubeugen.

Eine andere Möglichkeit, um das Risiko von Geisterbilder zu reduzieren ist, die Lüfter-Funktion (falls vorhanden) im Menü zu aktivieren, die Hintergrundbeleuchtung auf niedrig einzustellen und eine niedrige Helligkeitseinstellungen zu verwenden. Eine Vermeidung von starken Kontrastübergängen (Schwarz/Weiß Übergänge) im Content ist vorteilhaft.

ZUR VERWENDUNG IM ÖFFENTLICHEN BEREICH

■ Einbrenn-Effekt bei LCD-Bildschirmen

Wenn ein statisches Bild stundenlang dargestellt wird, verbleibt in der Nähe der Elektroden innerhalb des LCD-Bildschirms eine elektrische Ladespur, Geisterbilder / Image Persistenz können dadurch entstehen.

Image Persistenz ist keine permanente Eigenschaft.

■ Empfehlungen

Um permanent Darstellungen zu verhindern und die Lebenserwartung der LCD Anzeige zu verlängern, empfehlen wir folgendes:

1. Vermeiden Sie statische Bilder über eine längere Zeit darzustellen - ändern sie eine statische Darstellung regelmäßig.
2. Schalten Sie den Monitor, per Fernbedienung, der Zeitplan Steuerung oder der Power Management Funktion, bei Nichtbenutzung aus.
3. Wenn der Monitor in Umgebungen mit hoher Umgebungstemperatur oder in einer geschlossenen Position installiert ist, aktivieren Sie die Lüfter-, die Screen Saver- und Low Brightness-Funktionen über das Menu.
4. eine Installation von einer zusätzlichen aktive Kühlung.
5. Wir empfehlen dringend die Nutzung einer zusätzlichen aktiven Kühlung mit Ventilatoren bei längeren Betriebszeiten oder hohen Umgebungstemperaturen.

KUNDENDIENST

HINWEIS

■ Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an Ihren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackung behilflich sein wird.

REINIGUNGSHINWEISE

ACHTUNG

■ Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.

VORSICHT

■ Sollten während der Reinigung flüssige oder feste Materialien in den Monitor gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.

HINWEIS

■ Die Bildschirmoberfläche nicht mit einem rauhen Gegenstand reinigen.

■ Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wie nachfolgend aufgeführt. Diese Mittel beschädigen die Bildschirmoberfläche und greifen das Finish an.

Verdünner Scheuermilch Reinigungsbenzin Sprühreiniger Wachs Säuren oder Laugen

■ Längerer Kontakt des Gehäuses mit Gummi- oder Kunststoffprodukten kann das Finish angreifen.

GEHÄUSE

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten nehmen Sie eine schwache Spülmittellösung.

LCD

Wir empfehlen das Display regelmässig mit einem trockenen weichen Tuch zu reinigen.

SCHIRM

Bitte benutzten Sie keine Papiertücher, dies könnte das LCD beschädigen.

VOR DER BEDIENUNG DES MONITORS

LEISTUNGSMERKMALE

Unterstützt Auflösungen von bis zu 3840 × 2160
◆ Hoher Kontrast 1200:1 (Typisch: Ohne Glass) / Helligkeit 350cd(Typisch: Ohne Glass)
Digitale Weichzeichnung von Schrift
◆ Automatisches Setup
◆ Stereo-Lautsprecher Zwei 12W(Typisch)/16W(Maximal)-Stereo-Lautsprecher
Konform mit Plug & Play VESA DDC2B Konform mit Windows ^® XP/Vista/7/8/8,1/10
◆ Energieverwaltung (konform mit VESA DPMS)
Konform mit VESA-Montage-Standard (600mm×400mm)
◆ Glass mit Antiglare Beschichtung

PACKUNGSINHALT

Folgendes Zubehör sollte im Paket enthalten sein. Sehen Sie nach, ob alle Teile mit dem Monitor geliefert wurden. Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.

■ Netzkabel*
VGA-kabel
■ HDMI-kabel
■ DisplayPort-kabel
USB-kabel
■ Fernbedienung
■ Batterie (2 Stk.)
■ Touch-/Bedienstift (3 Stk.)
■ Kabelbinder (für Kabelmanagementführung, 6 Stk.)
■ iiyama Logo Sticker
■ EU Energie Label
■ POP Label
■ Sicherheits-Handbuch
■ Leitfaden zur Inbetriebnahme

ACHTUNG

* Die Werte für das Netzkabel, das in Gegenden mit einer Stromversorgung von 120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen.

Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.

AUSPACKEN

ACHTUNG

Das Transportieren und Bewegen des Monitors sollte mindestens durch zwei Personen erfolgen, andernfalls könnte er umkippen und. zerstört werden oder zu ernsthafte Verletzungen führen.

SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG

ACHTUNG

Bitte benutzen sie keine Spitzen-, Schneidenden- oder Metallgegenstände um den Touch zu bedienen, dieses könnte zu Beschädigungen bzw. Dauerschäden am Gerät führen.

Schäden am Touchscreen die durch eine unsachgemäse Bedienung hervorgerufen werden, sind von der Garantie ausgeschlossen.

Zur Bedienung empfehlen wir einen Plastikstift (> R 0,8 mm) oder die Finger zu verwenden.

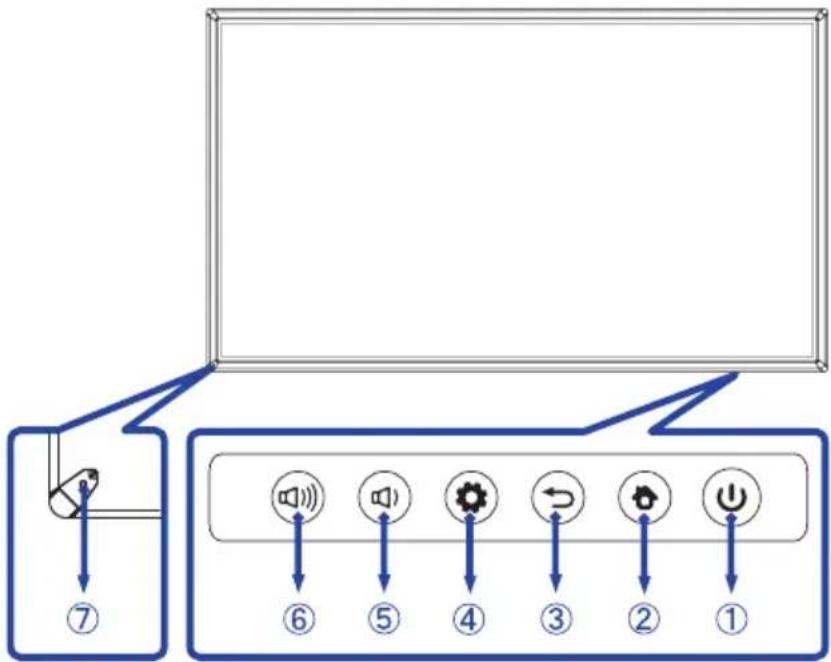

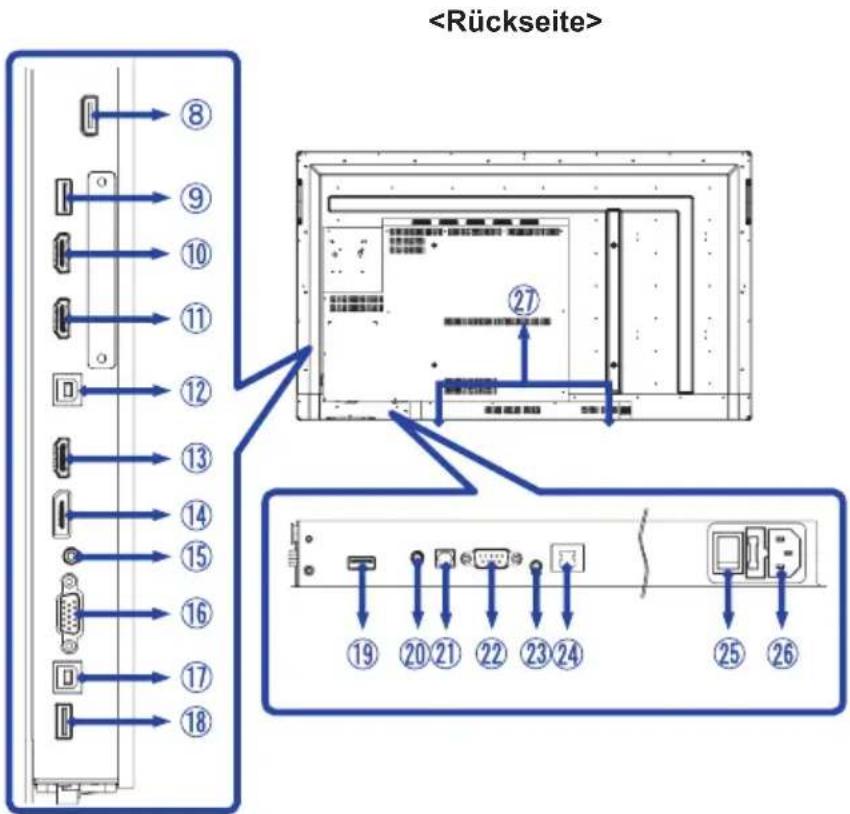

FUNKTIONSELEMENTE UND ANSCHLÜSSE : MONITOR

1	Ein/Aus-Anzeig		Ein/Aus-Schalter
		Blau Normale	Betrieb
		Rot und Blau	Drücken Sie die Taste mindestens 2 Sekunden lang, um in den Power Management-Modus zu schalten.Blinkend: EnergieverwaltungSonstiges: Wenn Die Funktion Screen Off auf Ein eingestellt ist wird.Ein IR-Signal empfangen.
		Rot	AUS
2	HOME Zurück zum Hauptmenü
3	RETURN		Zurück zum vorherigen Menü oder Menü schliessen.
4	MENU Menü-Taste
5			Taste Volume -
6			Taste Volume +
7	Sensor für die Fernbedienung		Sensor für die Fernbedienung

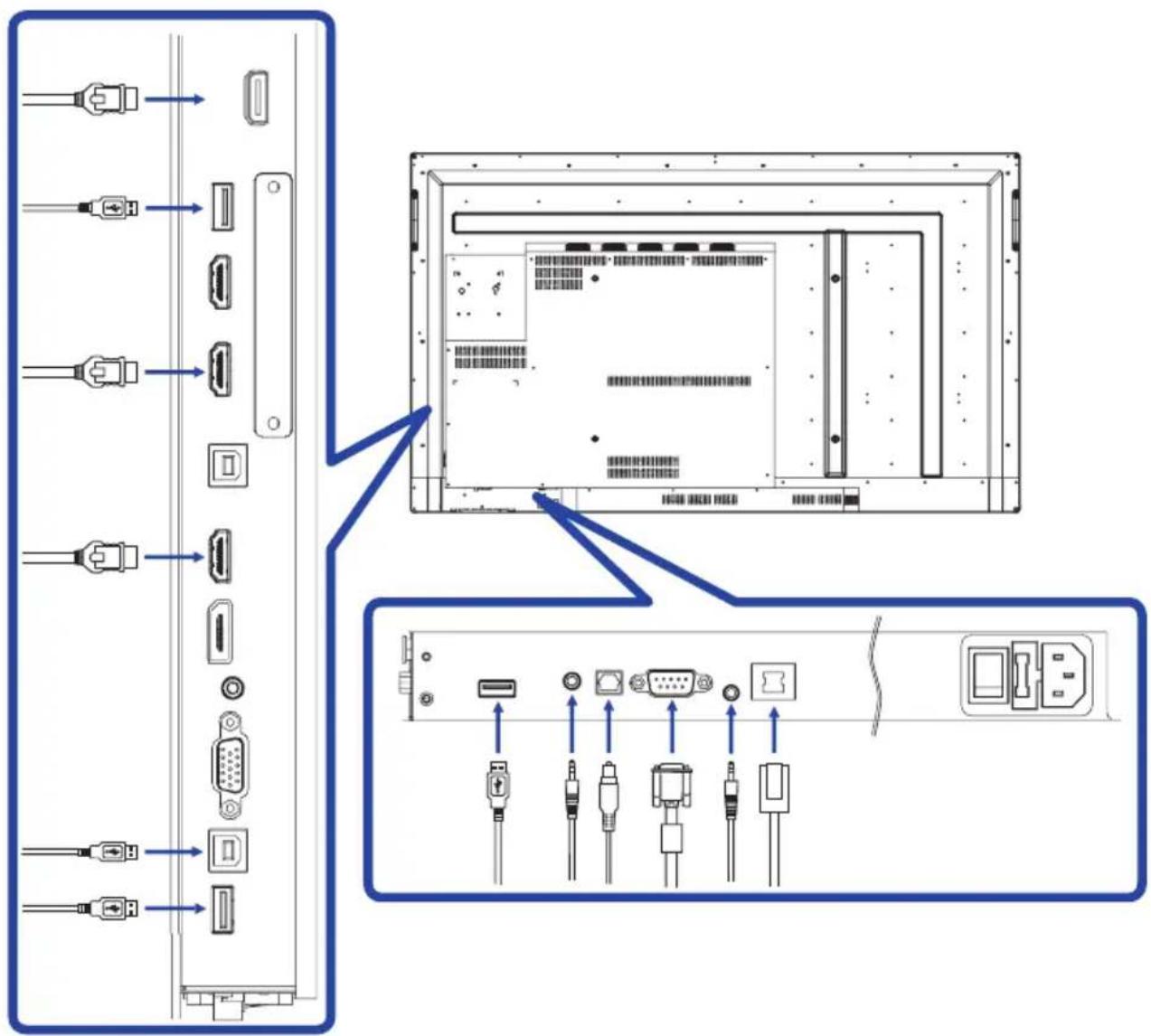

⑧ ⑨ ⑩ ⑪ ⑫ ⑫ ⑬ ⑬ ⑭ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑺ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑱ ⑲ ⑳ ⑯ ⑱ ⑲ ⑳ ⑯ ⑱ ⑲ ⑳ ⑯ ⑱ ⑲ ⑳ ⑯ ⑱ ⑲ ⑳ ⑯ ⑱ ⑲ ⑳ ⑯ ⑱ ⑲ ⑳ ⑯ ⑱ ⑲ ⑳ ⑯ ⑱

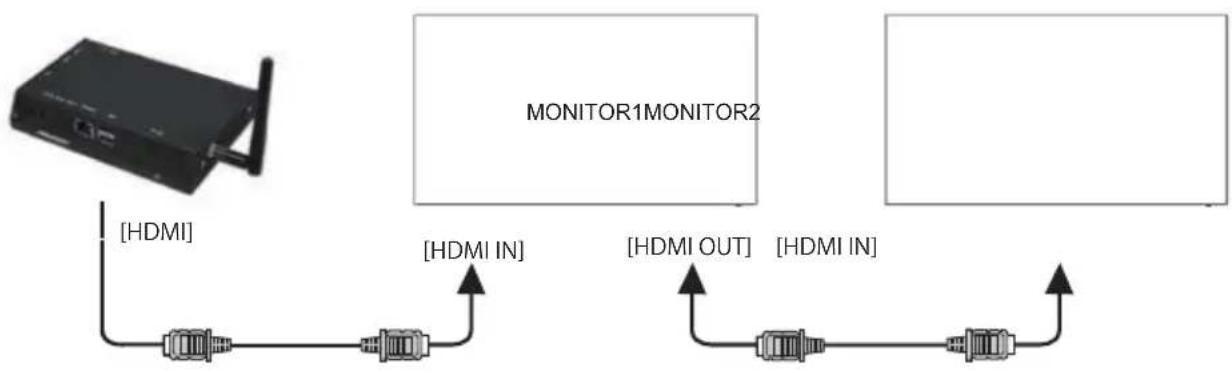

8	HDMI OUT HDMI HDMI Anschluss
919	USB2.0 USB2.0 USB Anschluss
101113	HDMI1 IN (2.0)HDMI2 IN (1.4a)HDMI3 IN (1.4a)	HDMI HDMI Anschluss
1217	TOUCH1 (for HDMI1/HDMI2)TOUCH2 (for HDMI3/DP/VGA)	USB Touch USB Anschluss
14	DP IN DisplayPort Display	Port Anschluss
15	AUDIO IN Mini Jack Audioanschluss
16	VGA IN VGA VGA Anschluss
18	USB3.0 USB3.0 USB Anschluss
20	AV IN Mini Jack Video Anschluss
21	SPDIF OUTPUT	SPDIF
22	RS232C	RS232C 9pin
23	AUDIO OUT Mini Jack Kopfhöreranschluss
24	LAN	RJ45
25	AC SWITCHI(ON) / ○ (OFF)	MAIN POWER
26	AC IN AC-INLET	AC-Anschluss( : Wechselstrom) (AC-IN)
27	SPEAKERS

INSTALLATION

ACHTUNG

■ Für eine Montage der Halterung befolgen Sie die Installationshinweise des jeweiligen Herstellers. Für die Wartung und Service dieser, ist der Hersteller der Halterung zuständig.
■ Für das transportieren und bewegen des Monitors sind mindestens zwei Personen erforderlich.
■ Bevor sie den Monitor an die Wand installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist.

[WAND- DECKENMONTAGE]

Schrauben Befestigungskonsole L Chassis

ACHTUNG

Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung M8 Schrauben mit eine max. Länge von 25 mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.

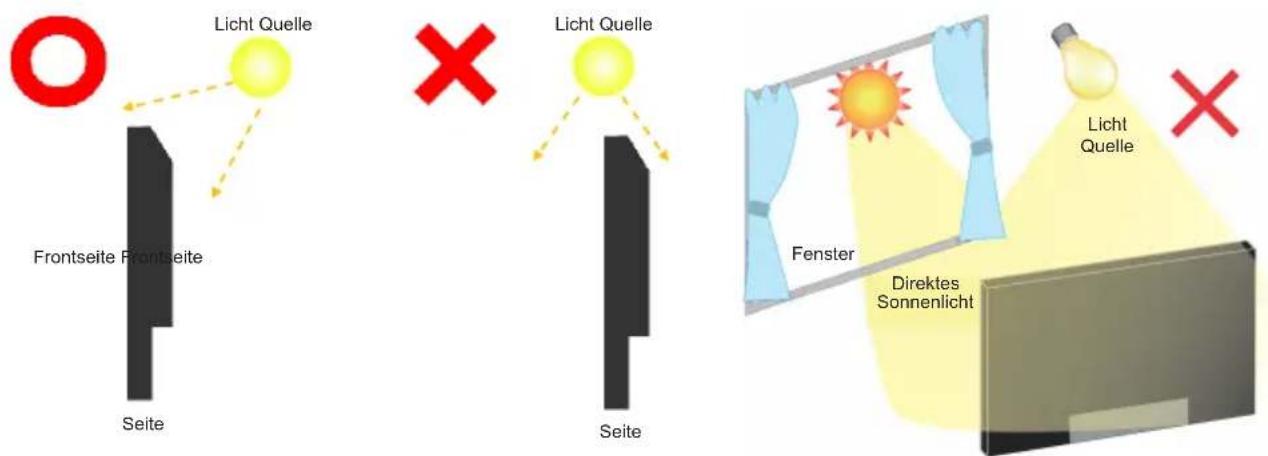

[HINWEIS ZUR INSTALLATION]

Der Touchscreen basiert auf eine optische Touchtechnologie welche Infrarot Licht und empfindliche Sensoren zur Toucherkennung verwendet.

In Umgebungsbedigungen mit einem hohen Anteil an Infrarot Strahlen kann dieses zu Störungen der Touchfunktion führen.

Um eine zuverlässige Touchfunktion zu gewährleisten sollte das LCD nicht direkt folgenden Umgebungsbedingungen ausgesetzt bzw. in solchen installiert werden.: Intensives Licht / Spiegelndes Licht / Fokus-Scheinwerfer / Breites Ausbreitungslicht / Direktes Sonnenlicht / Indirektes Sonnenlicht aus dem Fenster oder durch eine die Glastür.

Licht Quelle Licht Quelle Frontseite Frontseite Seite Seite Fenster Directes Sonnenlicht Licht Quelle X X

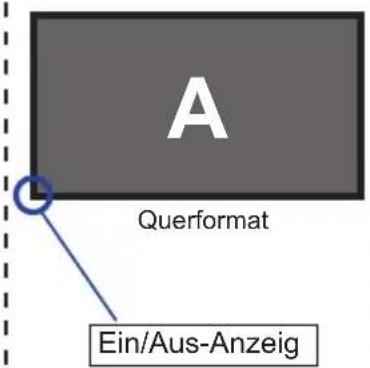

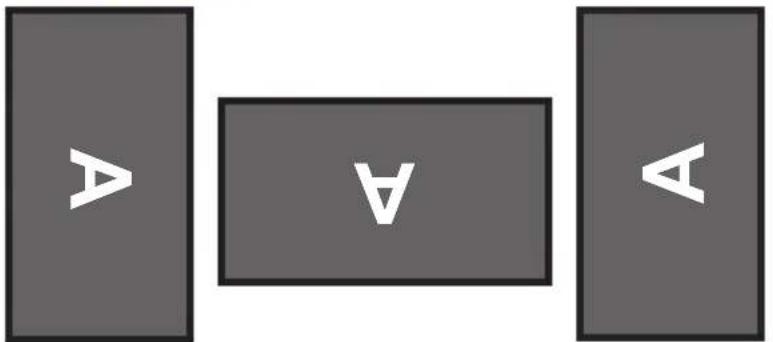

[Querformat Mode]

Das LCD ist für einen Betrieb im Quer-Format ausgelegt.

Verfügbar

A Querformat Ein/Aus-Anzeig

Nicht verfügbar

FUNKTIONSELEMENTE UND ANSCHLÜSSE : FERNBEDIENUNG

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 Space Alt + Ties Alt + F8 Display 0 Input Home Menu Enter Back CHL+ PgUp VOL+ Chl+ PgIn VOL- VOL- F1 F2 F3

		Schaltet den Monitor Ein oder Aus.
2		Für dieses Model nicht verfügbar.
3	Display	Gibt Informationen zur Signalquelle und Auflösung.
4	Home	Taste für Android-System-Hauptbildschirm.
5	Input Signalquelle auswählen.
6	Green	Sperren und Entsperren von Bedientasten.
7	Red	Sperren und Entsperren von Bedientasten und Touch Funktion.
8	Screen Off	Ein- und Ausschalten der Hintergrundbeleuchtung .
9	▲▼◀▶	Ermöglichen die Navigation durch ein Untermenü oder durch Einstellungen.▲: Taste Oben▼: Taste Unten◀: Taste Links▶: Taste Rechts
	Enter	Ihre Auswahl bestätigen oder Änderungen speichern.
10		Schnellstart “Wrinting-Software”.
11	PgUp / PgDn	bei Dateiauswahl: Erste / letzte Datei auswählenIm Browser: nach oben / nach unten scrollen
12		Aktiviert oder deaktiviert die Mute-Funktion, wenn das Menü nicht angezeigt wird.
13	MENU	Das Menü “Bildeinstellung“ wird anzeigt , wenn das Android-System nicht angezeigt/verfügbar ist.
14	Blue Friert das	angezeigte Bild ein.
15		Rücktaste
16	Back	Zurück zum vorherigen Menü oder Menü schliessen.
17	VOL+ / VOL-	VOL-: Lautstärke verringern.VOL+: Lautstärke erhöhen.

Legen sie die zwei Batterien ein um die Fernbedienung zu benutzen.

Verwenden Sie für die Fernbedienung ausschließlich Batterien des hier spezifizierten Typs. Legen Sie niemals alte und neue Batterien gemeinsam in die Fernbedienung ein. Vergewissern Sie sich, dass die Polung der Batterie der Abbildung entspricht. Auslaufende Batterieflüssigkeit könnte zu einer Beschädigung der Fernbedienung und zu einer Verletzung des Anwenders führen.

Öffnen der Batterie Abdeckung auf der Rückseite der Fernbedienung.

Legen Sie die zwei AAA Batterien ein. Achten sie beim Einlegen auf die angezeigte Polarität in der Fernbedienung.

Batterie x 2

Nach einlegen der Batterien schliessen Sie die Abdeckung auf der Rückseite der Fernbedienung.

■ Bitte ersetzen Sie die Batterie der Fernbedienung wenn diese, selbst bei einem geringen Abstand zum Empfangssensor des LC Displays keine Funktion zeigt. Verwenden Sie ausschließlich Batterien des Typs AAA.
■ Bitte richten Sie die Fernbedienung immer Richtung Empfangssensor des LC Displays. Dies gewährleistet die beste Funktion.
■ Bitte verwenden Sie ausschliesslich die im Lieferumfang enthaltene original iiyama Fernbedienung. Andere auf dem Markt erhältliche Fernbedienungen werden mit diesem LC Display nicht funktionieren.
■ Gebrauchte Batterien müssen fachgerecht entsorgt werden. Bitte die lokaler Richtlinien beachten.

GRUNDFUNKTIONEN

■ Monitor Ein- oder Ausschalten

Die Monitor ist eingeschaltet und die POWER-LED Anzeige wechselt auf Blau, wenn Sie die Power Taste am Monitor oder der Fernbedienung betätigen. Der Monitor ist ausgeschaltet und die POWER-LED Anzeige wechselt auf rot, wenn Sie die Power Taste am Monitor oder der Fernbedienung betätigen.

Drücken Sie erneuert die Powertaste um den Monitor einzuschalten.

HINWEIS

Auch bei Verwendung des Power-Management-Modus oder durch Ausschalten an der Power Taste, wird der Monitor eine geringe Menge an Strom verbrauchen. Trennen Sie das Netzkabel von der Stromversorgung, wenn der Monitor nicht in Gebrauch ist, z.B. während der Nacht, um unnötigen Stromverbrauch zu vermeiden.

[Monitor]

■ Anzeigen der Menu Einstellungen

Das Menü-erscheint auf dem Bildschirm, wenn Sie die MENU-Taste am Monitor oder die MENU-Taste der Fernbedienung drücken. Das Menü wird ausgeblendet wenn Sie die Return-Taste am Monitor oder die Back-Taste an der Fernbedienung drücken.

[Monitor]

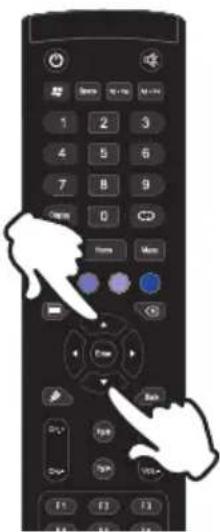

Wählen Sie eine Einstellung durch Drücken der ▲/ ▼Taste der Fernbedienung drücken, während das Menü am Bildschirm angezeigt wird.

[Fernbedienung]

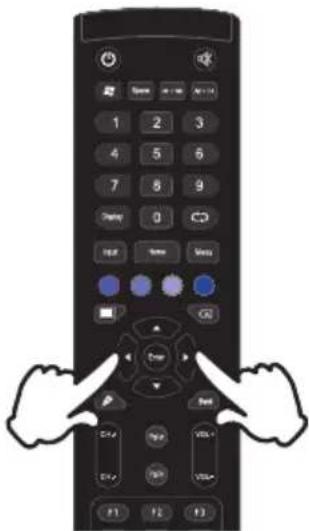

Wählen oder Bestätigen Sie eine Einstellung durch Drücken der ◀ / ▶-Taste der Fernbedienung drücken, während der Menü am Bildschirm angezeigt wird.

[Fernbedienung]

■ Einstellen der Lautstärke

Drücken Sie die ▶▶aste auf der Fernbedienung um die Lautstärke zu verändern, wenn kein Menü auf dem Bildschirm angezeigt wird.

[Monitor]

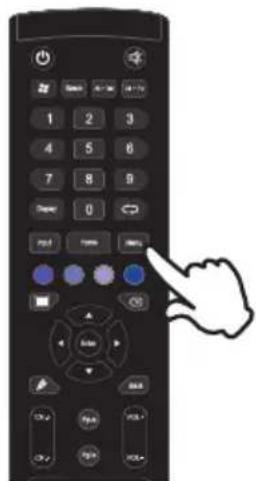

■ Wählen des Eingangssignal

Das Input setting Menü wird ausgeblendet wenn Sie die Input-Taste an der Fernbedienung drücken.

[Fernbedienung]

MONITOR ANSCHLIESSEN

① Schalten Sie sowohl Computer als auch Monitor aus.
② Schließen Sie den Computer mit dem Signalkabel an den Monitor an.
③ Schließen Sie den Computer an das Touch USB-Kabel vom Monitor an.
④ Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.
⑤ Schalten Sie Ihren Monitor (Hauptschalter und Ein/Aus-Schalter) sowie Computer ein.

HINWEIS

■ Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.
■ Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten.
■ Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist.
■ Die Touchfunktionalität ist ca. 5 Sek. nach dem Anschliessen des USB-Kabels betriebsbereit und kann mit dem Finger oder einem Stift bedient werden.
■ Übermäßiger Schalldruck von Ohr-/Kopfhörern kann einen Hörschaden/ Hörverlust bewirken.

[Beispiel für Verbindung]

[ Verbindungsbeispiel mit Peripheriegeräten ]

ACHTUNG

Schalten Sie den PC und den Monitor ab und trennen Sie alle Komponenten vom Stromnetz bevor Sie den PC mit dem Display verbinden. So vermeiden Sie einen elektrischen Schlag oder eine Beschädigung der Hardware.

HINWEIS

■ eziehen Sie sich hierbei gleichzeitig auf das Handbuch des Monitors.
■ Versichern Sie sich, dass die notwendigen Kabel vorhanden sind.

[ Über die Daisy-Chain- ]

■ Digitaler Video Eingang HDMI

COMPUTER-EINSTELLUNG

■ Signaltiming

Siehe Seite 44, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.

■ Windows XP/Vista/7/8/8,1/10 Plug & Play

Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows XP/Vista/7/8/8,1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird.

Installation unter Windows XP: Wenn Sie die Monitorinformationsdatei für iiyama-Monitore benötigen, können Sie diese aus dem Internet herunterladen.

http://www.iiyama.com

HINWEIS

■ Für zusätzliche Informationen über die Herunterladung des Treibers für den Touchscreen-Monitor besuchen Sie die oben angeführte Internet-Seite.
■ Monitortreiber werden in den meisten Fällen für Macintosh- oder Unix-Betriebssysteme nicht benötigt. Um weitere Informationen zu erhalten, wenden Sie sich bitte an Ihren Computerhändler.

■ Anleitung zur Inbetriebnahme des Gerätes

Schalten sie erst den Monitor an und danach den Computer.

■ MULTI-TOUCH :

Konform mit Plug & Play VESA DDC2B

Die Multitouch Funktion läuft unter Windows7/8/8,1/10 wenn der Monitor an einen DDC2B-fähigen

Computer über das mitgelieferte USB-Kabel angeschlossen wird.

■ Betriebsysteme mit Touch Unterstützung :

Microsoft Windows 2000 (64 bit und 32 bit)

Microsoft Windows XP (64 bit und 32 bit)

Microsoft Windows Vista (64 bit und 32 bit)

Microsoft Windows 7 (64 bit und 32 bit)

Microsoft Windows 8/8,1/10 (64 bit und 32 bit)

Mac OS X 10.6.4 und höher, HID nur Single-Touch

Linux 3.0 und höher, brauchen ein Patch für Multi-Touch-Unterstützung

3.5 und höher, HID für Multi-Touch-Unterstützung

*Windows ältere Versionen werden nicht unterstützt.

	Windows 7^5,8/8,1^6,10^6,7,8	Windows 7^4	Vista XP 2000		Mac OSX Linux
Standard-Maus*1	○	○	○	○	○	○	○
Touch-Digitizer*2	○	○	○	×	×	×	×
Windows7Multi-Gesture*3	○	×	×	×	×	×	×

*1 Standard-Maus-Funktionen ( Klick, Ziehen, Doppel-Klick, Rechtsklick)
*2 Touch-Digitizer-Funktionen (Klick, Ziehen/Auswahl, Doppel-Klick, Rechtsklick, Umschalten und visuelles Feedback)
*3 Digitizer- Funktionen mit Windows7 Multi-Gesture
*4 Windows 7 - Starter und Home Basic Version
*5 Windows 7 - Home Premium, Professional, Enterprise und Ultimate Versionen
*6 Windows 8 / 8,1 / 10 nur bei Nicht-OEM-Version Multi-Touch-Unterstützung
*7 Windows10 - Home, Pro, Enterprise und Education

Mobile, Mobile Enterprise, IoT-Core wird nicht unterstützt.

*8 Windows10 - Keine Unterstützung für "Touchpad-Gesten". Touchpad-Gesten sind für das

Touchpad auf dem Notebook.

MONITOR BEDIENEN

Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 44 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 36.

① Berühren Sie den Touch mit dem Stift und ziehen Sie von unten nach oben mittig um das Touchmenü anzuzeigen. , siehe Bild. Oder drücken Sie die Input-Taste auf der Fernbedienung.

② Die On-Screen-Display-Funktion zu starten. "Allgemeine Einstellungen" wird angezeigt. Drücken Sie die Menu-Taste auf der Fernbedienung oder klicken Sie mit der Touchstift. Es gibt noch weitere Menüpunkte, die mit den Tasten / / auf der Fernbedienung oder mit dem Touch-Stift geschaltet werden können.

AI Generale Entwicklungen AV

③ Wählen Sie den Menüpunkt aus den Sie einstellen möchten. Verwenden Sie die Tasten ◀ / ▶ um der Fernbedienung drücken oder mit dem Touchstift um die gewü Einstelloption zu markieren. Drücken Sie dann die Enter-Taste auf der Fernbedienung.
④ Verwenden Sie die Tasten ◀ / ▶ um der Fernbedienung drücken oder mit dem Touchstift die gewünschte Einstellung vorzunehmen.
⑤ Drücken Sie die Back-Taste auf der Fernbedienung, oder klicken Sie auf einen leeren Bereich außerhalb des Menü mit dem Touchstift um das Menü zu verlassen.

Wenn Sie z.B. die vertikale Position ändern möchten, wählen Sie das Menüelement von "Anpassen Einstellung". Wählen Sie "V Position" mit den dem Touchstift. Verwenden Sie die Tastan / auf der Fernbedienung oder mit Sie dem Touchstift.

Verwenden Sie die Tasten ◀ / ▶ der Fernbedienung drücken oder mit dem Touchstift, um die Einstellungen für die vertikale Position zu ändern. Hierbei sollte die vertikale Position der allgemeinen Anzeige ebenfalls entsprechend angepasst werden.

Audio Bild Bildschirm VGA H Position 50 V Position 50 Clock 50 Phase 50 Auto

Drücken Sie die Back-Taste auf der Fernbedienung, oder klicken Sie auf einen leeren Bereich außerhalb des Menü mit dem Touchstift um das Menü zu verlassen. Es werden dann alle vorgenommenen Änderungen gespeichert.

HINWEIS

■ MENU/EXIT-Taste kann benutzt werden, um vorhergehendes Menü zurückzubringen.
■ Wenn das Menü automatisch ausgeblendet wird, werden alle vorgenommenen Einstellungen automatisch gespeichert. Während Sie das Menü verwenden, sollte der Monitor nicht ausgeschaltet werden.

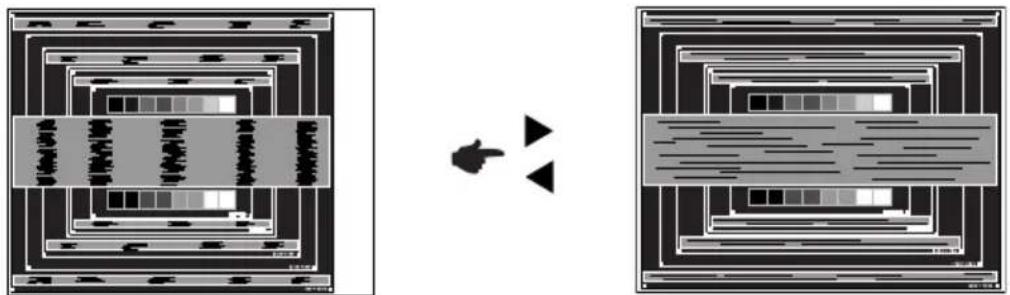

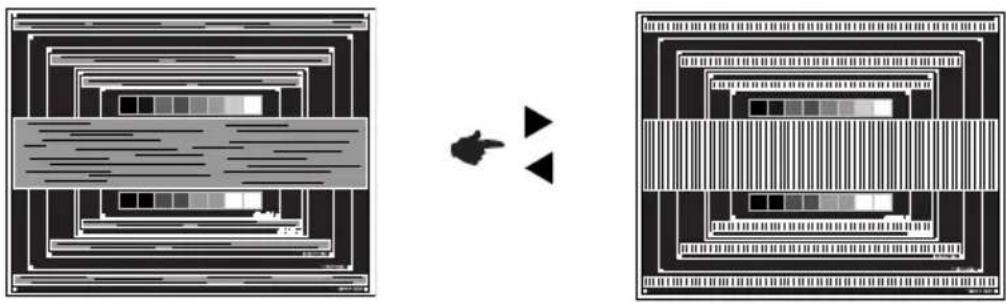

■ Einstellungen für Bildposition, Taktfrequenz und Phase werden für jedes Signaltiming gespeichert. Alle anderen Einstellungen gelten jeweils für alle Signaltimings.

Direct

* Nur bei Fernbedienung verfügbar.

• Freeze Funktion:
  Drücken Sie die Blue-Taste, wenn das Menü nicht angezeigt wird um die Freeze Funktion zu aktivieren / deaktivieren.
• Hintergrundbeleuchtung Funktion:
  Drücken Sie die Screen Off-Taste, wenn das Menü nicht angezeigt wird um die Screen Off Funktion zu Ein / Aus.
• Eingang Funktion:
  Drücken Sie auf die Input - Taste, wenn das Menü nicht angezeigt wird.

● Lautstärke Funktion:

Drücken Sie die VOL+ oder VOL- Taste wenn das Menü nicht angezeigt wird.

- Mute Funktion:

Drücken Sie die 📄 - Taste, wenn das Menü nicht angezeigt wird um die Mute Funktion zu Ein / Aus.

● Kiosk-Modus Funktion:

Touch-Funktion, Menu tasten, Menü usw. werden deaktiviert

Drücken Sie folgenden Tasten, wenn das Menü nicht angezeigt wird.

Ein : Input → 7 → 9 → 9 →

Standard Kiosk-Modus-Eingang ist auf HDMI1 eingestellt. Für andere Eingänge verwenden Sie bitte die Fernbedienung, um die Standardeinstellung zu ändern.

Selbst wenn der Monitor ausgeschaltet oder die Stromversorgung getrennt wird und wieder eingeschaltet wird, bleibt der Kiosk-Modus erhalten.

[SPERRE]

• Bedienleiste Tasten : * Nur bei Bedienleiste verfügbar.
  Drücken Sie auf die Green - Taste, wenn das Menü nicht angezeigt wird, damit die Bedienleiste Tasten komplett gesperrt / entsperrt werden.
• Bedientasten an der Rückseite & Touch-Funktion (3-Typ-Verfahren):
  ■ Drücken Sie die rote Taste, wenn das Menü nicht angezeigt wird, um die Menu Tasten und Touch Funktionen zu Sperren / Entsperren. * Nur bei Fernbedienung verfügbar.
  ■ Drücken Sie die Input, VOL +, VOL-, VOL + und VOL- der Reihe nach * Nur bei Fernbedienung verfügbar.
  ■ Drücken Sie die 📋, 📋, und Taste der Reihe nach, wenn das Eingabe-Menü angezeigt wird. * Nur bei Bedienleiste verfügbar.

MENÜINHALT EINSTELLEN

AllgemeineEinstellungenGeneral Setting
Einstellungselement Problem / Option Zu drückende Taste
Eingang * Input Direct	iiWare	Wählen Sie den iiWare Eingang.
	HDMI1	Wählen Sie den HDMI1 Eingang.
	HDMI2	Wählen Sie den HDMI2 Eingang.
	HDMI3	Wählen Sie den HDMI3 Eingang.
	DP	Wählen Sie den DP Eingang.
	VGA	Wählen Sie den VGA Eingang.
	AV	Wählen Sie den AV Eingang.
Lautstärke Volume Direct	Zu leiseZu laut
Helligkeit Brightness Direct	Geringe Helligkeit.

* Die Umschaltung des Signaleingangs dauert ein paar Sekunden.

Audio EinstellungAudio Setting
Einstellungselement Problem	Zu drückende Taste
Lautstärke VolumeDirect	Zu leiseZu laut
BassBass	Zu schwachZu stark
TrebleTreble	Zu schwachZu stark
BalanceBalance	Lautstärke Links erhöhen.Lautstärke Rechts erhöhen.
TöneSound Mode	Standard	Standard
	Meeting	Klangqualität geeignet für die Konferenz.
	Klasse	Klangqualität geeignet für das Zimmer.
	Benutzer	Spezifische Klangqualität.
StummMuteDirect	○	Bringen Sie das Klangvolumen zum vorhergehenden Niveau zurück.
	I	Stellen Sie den Ton.

* Punkt zu Punkt um die Leistung bei 3840 × 2160 zu optimieren. (nicht unter Android oder nicht 3840 × 2160 Auflösungen verfügbar)

Bildschirm Einstellung Display Setting

Audio Bild Bildschirm VGA 50 Helligkeit 50 Kontrast 50 Farblos 50 Schäfer Standards Hüfzins Vorrufte Kurzkauf Kok Warm

Einstellungselement Problem	Zu drückende Taste
Helligkeit *1Brightness	Zu dunkelZu hell
KontrastContrast	Zu mattZu intensiv
Farbton *2Hue	Starker "Pink-Stich"Starker "Grün-Stich"
Schärfe *2Sharpness	Zu UnscharfZu Schart
BildmodusPicture Mode	Standard	Für allgemeine Windows-Umagebungen und standardmäßige Monitoreinstellungen geeignet.
	Hell	Helligkeit und Vivid vergrössern.
	Soft	Helligkeit und Vivid verringern.
	BenutzerEinstellung	Benutzerspezifische Einstellung, die durch manuelle Bildschirm Anpassung festgelegt wird.
FarbtemperaturColor Temp	Standard	Grünliches Weiß
	Kalt	Bläuliches Weiß
	Warm	Rötliches Weiß

*1 Stellen Sie die Helligkeit ein, wenn Sie den Monitor in einem dunklen Raum verwenden, und die Bildschirmanzeige zu dunkel ist.

*2 Nur für AV Eingang.

VGAEinstellung *1Adjust setting
Einstellungselement Problem / Option Zu drückende Taste

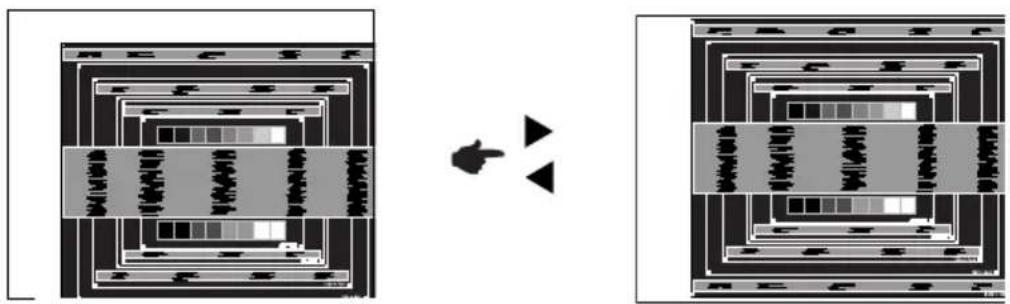

H PositionHorizon adjust	Zu weit linksZu weit rechts
V PositionVerticle adjust	Zu weit untenZu weit oben
ClockClock adjust	Zu engZu weit

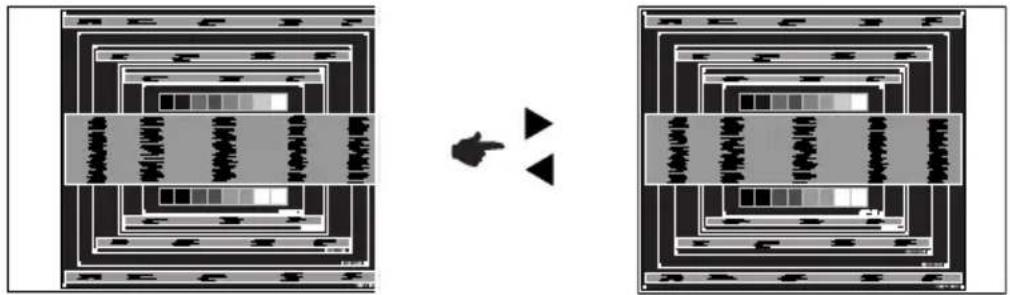

PhasePhase adjust	Zur Korrektur von flimmerndem Text oderflimmernden Zeilen
Auto *2Auto	○	Position, Clock und Phase automatisch anpassen.
	|	Zurück zum Menü.

*1 Nur VGA Eingang.
*2 Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 36.

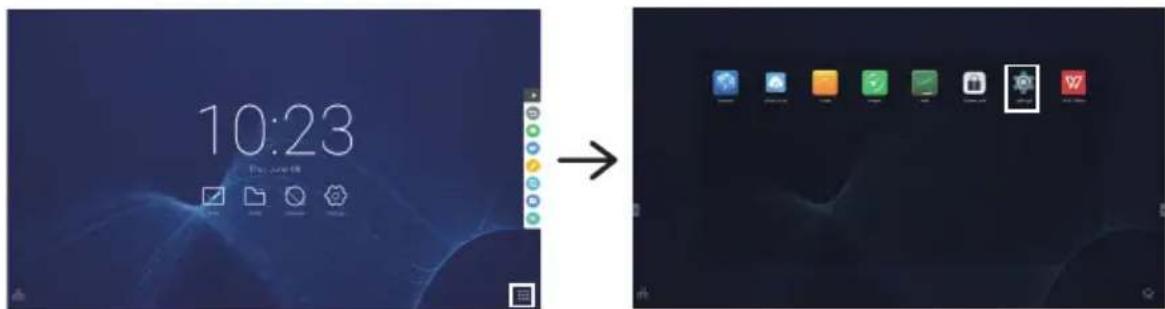

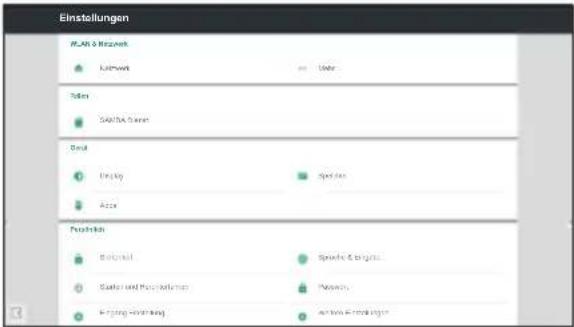

[Anwendung]

Klicken Sie auf 📋 mit dem Touch-Stift.

oder

Klicken Sie auf mit dem Touch-Stift. Klicken Sie dann mit dem Stift.

10:23 →

Einstellungselement	Problem / Option Zu drückende Taste
WLAN & Netzwerk Wireless & networks	Netzwerk Ethernet	Erweiterte Einstellungen. Netzwerks : An/Ein, LOCAL NETWORK SETTING, IP adress, Default gateway, Netmask, DNS, Proxy
Teilen SHARE	SAMBA Dienst SAMBA Service	Samba Freigebe Service.
Gerät Device	Display Display	Festlegen des Hintergrundbildes der im System eingebaut ist, Einstellen der externer Anzeige und der Anti-Burn-In Function. Hintergrundbilder, HDMI Out Verschlüsselungseinstellung* : Ein / Aus, Anti Burn-In: Intervall 2 / 3 / 5 / 30 / 60 Minuten
	Speicher Storage	Das interne System und USB-Festplatte anzeigen.
	Apps Apps	Anwendungem, Apps anzeigen.
Persönlich Personal	Sicherheit Security	Berechtigungsspeicher (Zertifikatsbehörden)
	Sprache & Eingabe Language & input	Stellen Sie die Sprache, Tastatur und Eingabemethode ein. Sprache: Deutsch, English, Français, Nederlands, Polski, Русский, Italiano, Čeština
	Starten und Herunterfahren Startup and shutdown	Anlaufsschalter Startup and shutdown option	Anlaufskanal	Letzter Kanal beim Herunterfahren
				Zwangskanal (Signalquelle auswählen)
			im Standby-Modus (schwarzer Bildschrim) nach dem Start/Einschalten : Schalten Sie die Hintergrundbeleuchtung aus. HINWEIS Drücken Sie die Display Aus-Taste auf der Fernbedienung, um zum Bildschirm zurückzukehren.
			Opening logo	liyama Logo wird beim Einschalten angezeigt.
		Zeitschaltuhr Timer switch	Meldung beim Herunterfahren aus/abschalten
			Boot Zeit / Ausfallzeit	Wählen Sie Ein-, Ausschaltenzeiten, den Wochentag, täglich oder die Werktage aus.
	HINWEIS ■ Um den Timer zu aktivieren, klicken Sie mit dem Touchstift ■ Um den Timer zu löschen, klicken mit dem Touchstift.

* Wenn der angeschlossene Monitor HDCP nicht unterstützt, werden Bilder nicht angezeigt, wenn "HDMI Out Verschlüsselungseinstellung" auf "Ein" gesetzt ist. (EDID kann nicht gelesen werden) In diesem Fall setzen Sie "HDMI Out Verschlüsselungseinstellung" bitte auf Aus.

Einstellungen Settings
Einstellungselement	Problem / Option Zu drückende Taste
Persönlich Personal	Passwort Password	Passwort für die Bildschirmsperre (4-stellig) festlegen.
	Eingang Einstellung Input setting	Ändern Sie den Namen des Eingangs in einen Nickname.
	Weitere Einstellungen Other Setting	Kontextmenü Stil anpassen/ einstellen Floating Style Setting	Kontextmenü Stil anpassen/einstellen	Symbolleiste festlegen. Slide-Symbolleiste / Kontextmenü Wekzeuge
			Kontextmenü anpassen/einstellen	Kontextmenü festlegen. verfügbar in allen kanälen / verfügbar nur bei iiware
			Einstellungen Note	Einstellungen Schreibweise. Single finger / Multi-finger
			Touch Menü	Touch-Menü-Funktion Ein- oder Ausschalten.
System System	Datum & Uhrzeit Date & time	Automatische oder manuelle Datum und Zeit einstellen.
	Über dieses Touchscreen About Device	Versionsinformationen der jeweiligen Software.

■ Symbolleiste wird angezeigt

Die Symbolleiste kann entweder auf der linken oder rechten Seite des Bildschirms angezeigt werden.

: Zurück

: Home

: kürzliche Aufgaben

: Schreibwerkzeuge

: Anmerkung

: Textmarker

: Erstellen Sie einen Screenshot.

: Schließen

: Bildschirmaufnahme

: Friert das angezeigte Bild ein.

: Zoom +

: Zoom -

: Zurück zu der ursprünglichen Bildschirmgröße.

Exit

: Werkzeuge

: Scheinwerfer

: CountDown

: Stoppuhr

: AirClass(WiFi Teamarbeit)

: Abstimmung

: Frage-Antwort Gerät

: Nachricht

: Manager

: Exit

[Note (Quick Note)]

Das ist eine Schreib Software.

Hier können Sie Zeichen, Linien und Bilder wie auf einem Whiteboard schreiben. Außerdem kann ein Bild oder eine Datei eingefügt werden.

Drücken Sie 📋 oder mit dem Touch-Stift.

☐ : Abspeichern der Note und öffnen einer neuen Note.
: Öffnen Sie die Datei.
: Speichern Sie das aktuelle Dokument als Bildformat in den Datei-Browser.
: Ins Bildformat exportieren und auf Google Drive hochladen.
: Als Bild exportieren. (IMG/PDF/SVG/IWB)
: Ändern Sie die Farbe des Hintergrundes.
: Stellen Sie die Helligkeit ein.

× : Zurück zum Hauptbildschirm.

: Bild einfügen.

: Objekt zum bearbeiten, verschieben, zoomen, auswöhlen.
: Stift Breite und Farbe wählen. (Stift / Handschrift Grüße, Stift / Handschrift Farbe)
: Löschen Sie das angegebene Objekt.
: Löschen Sie die Seite.
: Zeichnen Sie die Form.
X: Zeichenbrett abrufen (Stift / Farbpalette / Farbpipette / Farbscheibe)
← : Abbrechen
: Wiederherstellen
< : Zur vorherigen Seite.

: Zur nächsten Seite.
2/7 : Thumbnail-Anzeige
+ : neue Seite am Ende einfügen.

[Datei-Browser (Finder)]

Drücken Sie oder mit dem Touch-Stift.

Durchsuchen von Dateien die im internen Speicher oder USB-Datenträger gespeichert sind.

- Unterstützte Formate

Offi ce : PPT, Word, Excel, PDF (Öff nen Sie die Datei mithilfe des WPS Offi ce)

Note : Note Dateien, Screenshot

Video : .avi .asf/.asx .ts .mp4 .mkv .mov .rmvb .3gp .mpg/.mpeg .fi v .m4v

Picture : .jpg .jpeg .png .bmp .gif

Audio : .mp3 .wma .aac .ogg .wav .ape .fl ac

Q
Suche
< : Zurück zur vorherigen.
: Sortieren (Name, Dateiformat, Größe, Uhrzeit.)
: Standardanzeige
: Detailanzeige
X: Abwählen
: Auswählen
: Alle auswählen
: Neuer Ordner
: Kopieren
: Einfügen
: Ausschneiden
: Löschen
A : Umbenennen
... : Mehr
: Exit

[WPS Office]

Dies ist die Software, um Office-Dateien zu verwenden.

Doppel-Klick mit dem Touchstift.

Netzwerk anschliessen und im Internet surfen.

Drücken Sie oder mit dem Touch-Stift.

[Keeper]

Dies ist die Software zum Bereinigen der laufenden Anwendung.

Doppel-Klick mit dem Touchstift.

Schlüseloptimierung : Speicher und Papierkorb bereinigen

Speicher bereinigung : Speicher bereinigen

Papierkorb leeren : Papierkorb bereinigen

[Cloud Driver]

Netzwerk anschliessen und Cloud Driver.

Drücken Sie mit dem Touch-Stift.

[Bildschirmsperre]

Sperren / Entsperren des Touch Menüs.

Drücken Sie mit dem Touch-Stift.

Ein Fenster zur Eingabe des Passworts erscheint. Geben Sie das voreingestellte 4-stellige Passwort ein.

BILDSCHIRMEINSTELLUNGEN

Um die best mögliche Bildqualität unter Verwendung des Analog Einganges zu erhalten, folgen Sie bitte dieser Beschreibung:

■ Im Handbuch bedeutet "BILDSCHIRMEINSTELLUNGEN" die Einstellung der Bildposition, die Minimierung von Flackern oder Verschmieren von Buchstaben oder Linien für den von Ihnen benutzten Monitor.
■ Der Monitor ist für eine optimale Auflösung von 3840 × 2160 entwickelt und kann daher aus physikalischen Gründen nicht die bestmögliche Darstellung bei kleineren Auflösungen darstellen, da hier das Monitorbild entweder auf die maximale Fläche des Panels vergrössert wird oder in der Originalgrösse angezeigt wird. Wir empfehlen, den Monitor im normalen Gebrauch nur mit einer Auflösung von 3840 × 2160 Bildpunkten zu betreiben.
■ Texte oder Linien können verwischt oder in anderen Dicken dargestellt werden, wenn das Monitorbild vergrössert dargestellt wird.
■ Sie sollten Bildlage über das OSD Monitors anpassen. Veränderung dieser Parameter über den Computer können zu Darstellungsfehlern führen.
■ Bitte nehmen Sie erst Eingaben vor, wenn das Gerät bereits mindestens 30 Minuten eingeschaltet ist ("Aufwärmphase").
■ Nach dem automatischen Set-Up werden eventuell weitere Einstellungen erforderlich, bedingt durch die gewünschte Auflösung oder die Signaleinstellung.
■ Die Auto Set-up Funktion kann nur korrekt arbeiten, wenn das Test.bmp auf dem Display dargestellt wird. Anderenfalls muss die Einstellung des Displays via H-GROSE und GELDSTRAFE von Hand vorgenommen werden.

Es gibt zwei Möglichkeiten der Bildschirmeinstellung. Entweder nehmen Sie die automatische Einstellung von Position, Taktfrequenz und Phase oder Sie stellen alles manuell ein.

Wenn der Monitor an einen neuen Computer angeschlossen wird, oder die Auflösung gewechselt wird, nutzen Sie das automatische Set-Up.

Wenn es bei der Bildwiedergabe flackert, unscharf ist oder die Bildgrösse nicht passt, nachdem Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de).

Dieses Handbuch erklärt Einstellungen unter Windows® OS.

① Stellen Sie die empfohlene Auflösung des Monitors ein.
② Richten Sie die Test.bmp als Hintergrundbild ein.

HINWEIS

■ Folgen Sie dabei den Anweisungen Ihres Computer-Handbuchs.
Test.bmp läuft bei einer Auflösung von 1280 × 1024. Gehen Sie sicher, daß Sie die Bildschirmposition in der Dialogbox für den Bildschirmhintergrund auf "zentriert" eingestellt haben. Wenn Sie Microsoft® PLUS! 95/98 verwenden, löschen Sie bitte die Einstellung "Ausdehnen des Hintergrundbildes über den gesamten Bildschirm".

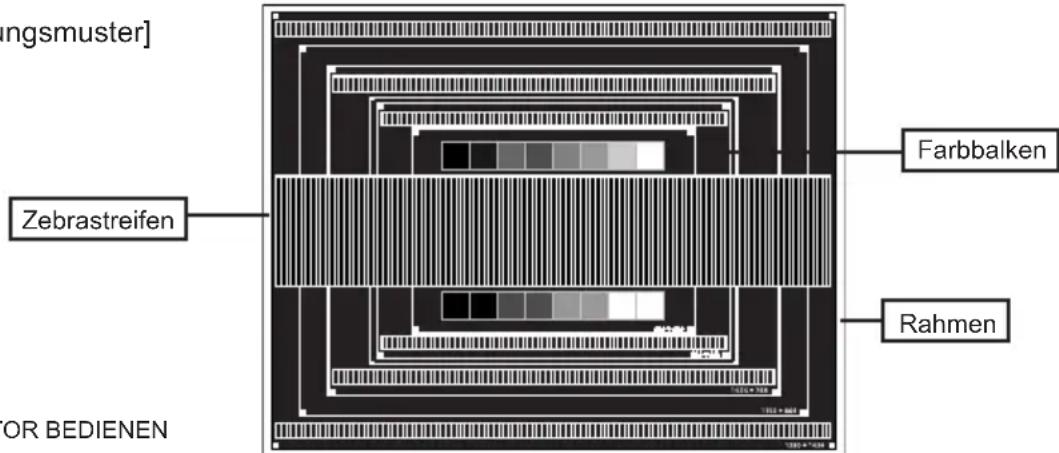

[Einstellungsmuster]

ingsmuster] Zebrastreifen OR BEDIENEN Farbbalken Rahmen

③ Manuelle Bildanpassung.
④ Wenn das Bild nach dem automatischen Set-up flackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein.
⑤ Stellen Sie die V Position so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfläche ausfüllt.

⑥ 1) Stellen Sie die H Position so ein, dass die linke Seite des Bildrandes auf die linke Seite der Bildschirmfläche wandert.

2) Vergrössern Sie die rechte Seite des Bildrandes auf der Bildschirmfläche, indem Sie die "Taktfrequenz"-Einstellung verändern.

■ Wenn die linke Seite des Bildschirmrandes während der "Taktfrequenz"-Einstellungen nach rechts wandert, wiederholen Sie bitte entsprechend Schritt 1) und 2).
■ Mit der "Taktfrequenz"-Einstellung können auch vertikale wellenförmige Linien bei Zebra-Mustern korrigiert werden.
■ Während der "Taktfrequenz"-, "H Position"- und "V Position"-Einstellungen kann das Bild flackern.
■ Sollte nach der "Taktfrequenz"-Einstellung das dargestellte Bild breiter oder schmäler als die Displayfläche sein, wiederholen Sie bitte die Justage ab Punkt③.

⑦ Stellen Sie mit der "Phase"-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein.

■ Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die "Taktfrequenz" - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte ⑥ und ⑦Lässt sich das Problem durch optimieren der "Taktfrequenz" – Einstellung nicht beheben, vermindern Sie bitte die Bildwiederholfrequenz (60Hz) und wiederholen Sie dann die Einstellung ab Schritt ③.
■ Stellen Sie die "H Position" nach der "Phase"-Einstellung ein, wenn sich die horizontale Position während der Einstellung verändert.

⑧ Stellen Sie Helligkeit und Farbtemperatur nach Ihren Wünschen ein, nachdem Sie die Taktfrequenz- und Phase-Einstellungen beendet haben. Stellen Sie auch wieder ihren bevorzugten Bildschirmhintergrund ein.

ENERGIEVERWALTUNG

Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird.

Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. Lesen Sie die Bedienungsanleitung für das Betriebssystem, um Informationen über die Konfiguration zu finden.

■ Energieverwaltungsmodus

Wenn das H-Sync-Signal, das V-Sync-Signal bzw. die H- und V-Sync-Signale vom Computer nicht aktiv sind, geht der Monitor in den Energieverwaltungsmodus über, in dem der Stromverbrauch auf weniger als 0,5W reduziert wird. Der Bildschirm wird dunkel. Sie können den Monitor aus dem Energieverwaltungsmodus in wenigen Sekunden wiederaufwecken, wenn Sie entweder auf die Tastatur drücken oder die Maus bewegen.

HINWEIS

■ Selbst wenn sich der Monitor im Energieverwaltungsmodus befindet, verbraucht er Strom. Sie sollten den Monitor daher immer ganz ausschalten, wenn Sie ihn für einen längeren Zeitraum, z.B. in der Nacht oder am Wochenende, nicht verwenden, um unnötigen Stromverbrauch zu vermeiden.
Es kann u.U. vorkommen, dass das Videosignal vom Computer aktiv ist, das H- oder V-Sync-Signal dagegen fehlt. In diesem Fall funktioniert die Funktion zur ENERGIEVERWALTUNG u.U. nicht korrekt.

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt, gehen Sie zu Punkt 2.
2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.
3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem Abhilfe

① Kein Bild.

□ Steckt das Stromkabel richtig?
□ Hauptschalter auf ON?
☐ Überprüfen Sie mit Hilfe eines anderen Gerätes, ob überhaupt Strom Steht der vorhanden ist.
□ Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
□ Drehen Sie Kontrast und/oder Helligkeit auf.
□ Ist der Computer eingeschaltet?
□ Ist das Signalkabel richtig eingesteckt?
□ Entspricht das Signal Timing den Werten des Monitors?
☐ Falls der Monitor im Power Management Mode ist, bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.

□ Ist das Signalkabel richtig eingesteckt (verpolt)?
□ Entspricht das Signal Timing den Werten des Monitors?
□ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

③ Das Bild ist nicht in der Mitte.

□ Entspricht das Signal Timing den Werten des Monitors?

④ Das Bild ist zu dunkel oder zu hell.

□ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

⑤ Das Bild wackelt.

□ Entspricht die Spannungsversorgung den Spezifikationen des Monitors?
□ Entspricht das Video Timing den Spezifikationen des Monitors?

⑥ Kein Ton.

☐ Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten.
□ Das Audiokabel ist richtig angeschlossen.
□ Erhöhen Sie die Lautstärke.
□ Stummschaltung ist AUS.
☐ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors.

⑦ Der Sound ist zu laut oder zu leise.

☐ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors.

⑧ Seltsame Geräusche sind zu hören.

□ Das Audiokabel ist richtig angeschlossen.

⑨ Touchscreen zeigt keine Reaktion.

□ Ist das USB Kabel korrekt angeschlossen?
□ Ist die Touch Treiber Software installiert?

⑩ Die Touchposition weicht ab.

□ Wurde die Kalibrierung Funktion durchgeführt?

40 FEHLERSUCHE

Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab.

Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung.

ANHANG

Irrtum und Änderungen in Design und Spezifikationen vorbehalten.

TECHNISCHE DATEN : ProLite TE6568MIS-B1AG

Touch Screen	Technologie IR Touch	20points
	Lichtdurchlässigkeit 88%
	Glas Härtegrad 7H
	Glas Dicke 4mm
	Schnittstellen USB serielle Übertragung
Grösse-Kategorie 65"
LCD-Fläche	Panel-technologie IPS
	Grösse Diagonal: 64,5" (164,0cm)
	Lochabstand 0,372mm H × 0,372mm V
	Helligkeit 350cd/m	^2 (Typisch: Ohne Glass), 300cd/ m^2 (Typisch: Mit Glass)
	Kontrastrate 1200 : 1	(Typisch: Ohne Glass)
	Ansichtbereich Horizontal: 178 Grad, Vertikal: 178 Grad (Typisch)
	Reaktionszeit 8ms (Typisch: Grau zum Grau)
Anzeigefarben		Ca.1,07B
Sync-Frequenz		VGA: Horizontal: 30,0-80,0kHz, Vertikal: 24-30, 55-75HzHDMI1: Horizontal: 30,0-135,0kHz, Vertikal: 24-30, 55-75HzHDMI2/HDMI3: Horizontal: 30,0-80,0kHz, Vertikal: 24-30, 55-75HzDisplayPort: Horizontal: 30,0-90,0kHz, Vertikal: 24-30, 55-75Hz
Physikalisch Auflösung		3840 × 2160, 8,3 Megapixel
Max. unterstützte Auflösung		VGA: 1920 × 1080 60HzHDMI1: 3840 × 2160 60HzHDMI2/HDMI3: 3840 × 2160 30HzDisplayPort: 3840 × 2160 30Hz, 2560 × 1440 60Hz
Eingangsanschluss VGA x1, HDMI x3, DisplayPort x1
USB Standard		USB2,0 x2, USB3,0 x1,
Anzahl der USB Eingänge Verbindungsart		1 Aufstrom : Serie B (für touch)3 Abstrom : Serie A
Eingang AV-Anschluss		Minibuchse
Eingangs-Audioanschluss		Minibuchse
LAN		RJ45
Serielle Schnittstelle		RS 232C In
Plug & Play		VESA DDC2 B^TM
Eingangs-Sync-Signal		Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: HDMI, DisplayPort
Eingangs-Audiosignal		Maximal 0,5Vrms
Ausgangsanschluss		HDMI
SPDIF anschluss		SPDIF
Kopfhöreranschluss		Minibuchse
Lautsprecher		Internal: 2 Typisch: 12W, Maximal: 16W (Stereolautsprecher)
Maximale Bildschirmgröße		1428,48mm B × 803,52mm H / 56,2" B × 31,6" H
Netzquelle 100-240VAC, 50/60Hz, 2,2A
Stromverbrauch*	Typisch 205W, Energieverwaltungsmodus: Maximal 0,5WEnergieeffizienzklasse: B
Abmessungen / Gewicht	1521,5 × 897,5 × 99,0mm / 59,9 × 35,3 × 3,9" (B×H×T), 45,0kg / 99,2lbs
Umgebungsbedingungen	Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 85% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / 4 bis 140°FLuftfeuchtigkeit 85% (nicht kondensierend)
Zertifikate CB, CE, CU, TÜV-Bauart

HINWEIS * USB- oder Audiogeräte sind nicht angeschlossen.

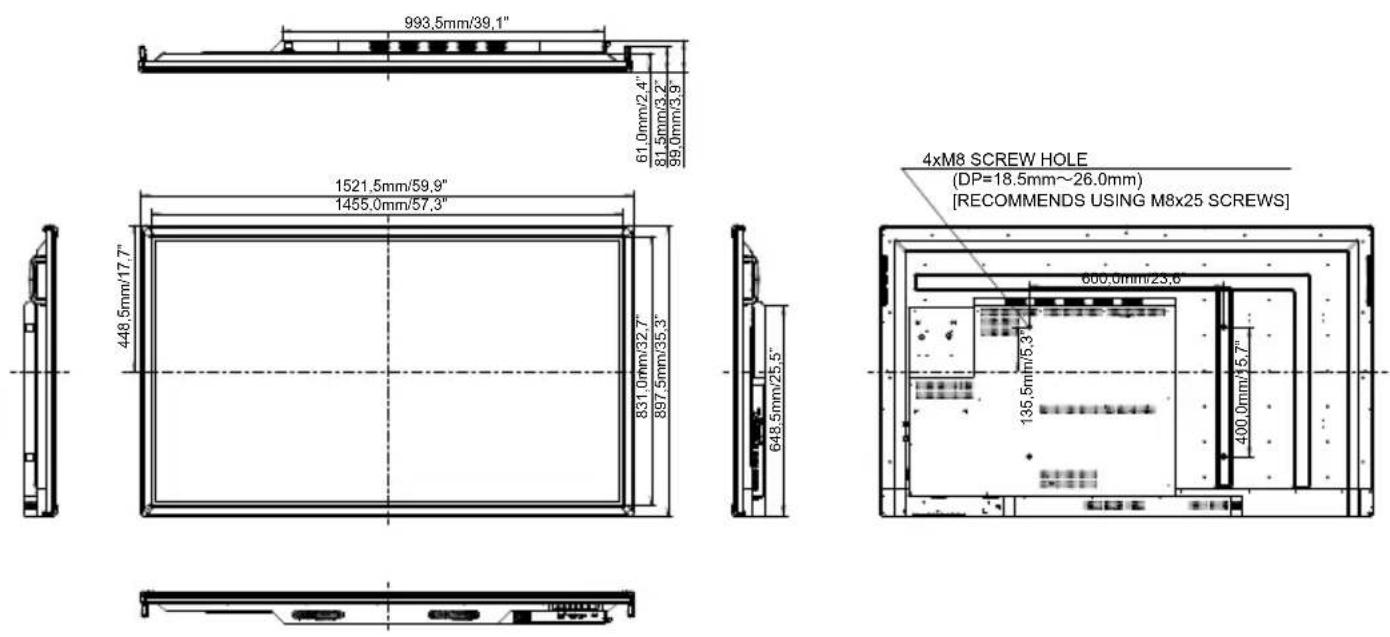

ABMESSUNGEN

KONFORMES TIMING

* Bedeuted unterstützt das Timing.
