CCM632 - Lautsprecher BOWERS & WILKINS - Kostenlose Bedienungsanleitung

Produkttyp	Deckenlautsprecher
Marke	Bowers & Wilkins
Modell	CCM632
Abmessungen (Durchmesser)	240 mm
Einbautiefe	100 mm
Gewicht	1,6 kg
Frequenzgang	45 Hz - 22 kHz
Impedanz	8 Ohm
Empfindlichkeit	88 dB (2,83 V/1 m)
Nennbelastbarkeit	80 W
Maximale Belastbarkeit	120 W
Tieftöner	165 mm (6,5 Zoll) Glasfaser
Hochtöner	25 mm (1 Zoll) Nautilus Aluminium
Gehäusematerial	ABS-Kunststoff
Farbe	Weiß (lackierbar)
Schutzart	IP44 (bei sachgemäßer Installation)
Montageart	Einbau in Decke oder Wand

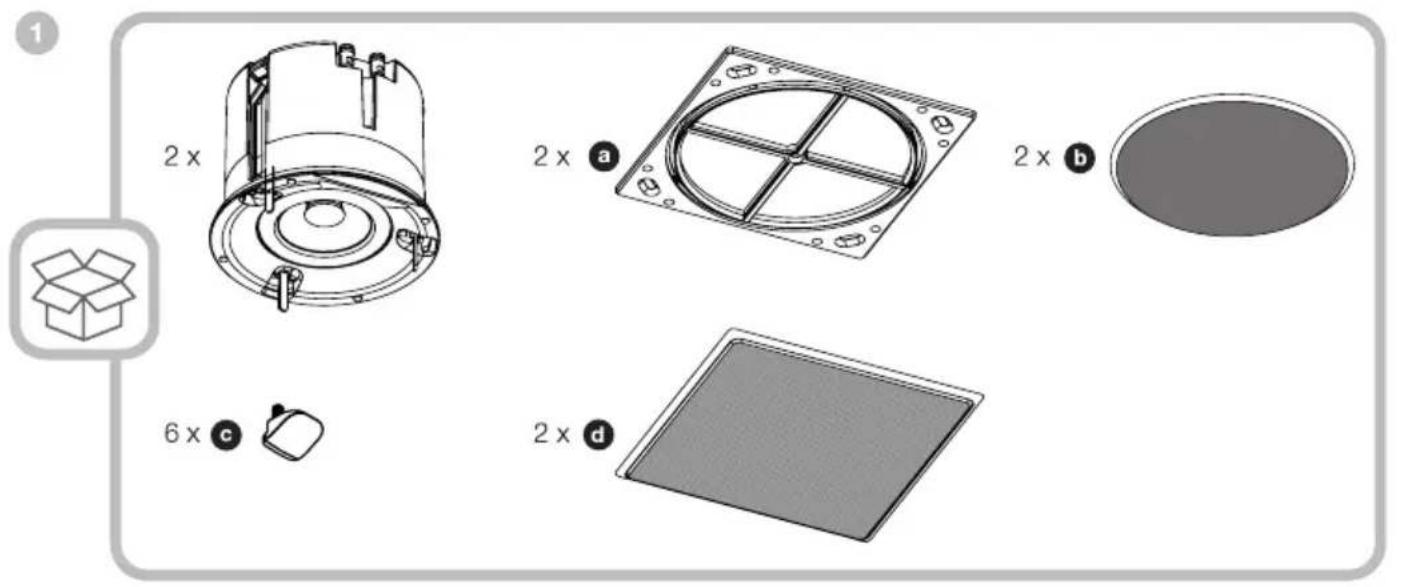

Lieferumfang	Lautsprecher, Montagering, Schablone, Bedienungsanleitung
Garantie	5 Jahre
Reinigung	Mit trockenem Tuch abwischen; keine Reinigungsmittel
Sicherheitshinweis	Vor Montage Netzstrom ausschalten; Installation durch Fachpersonal
Reparierbarkeit	Ersatzteile über autorisierte Servicepartner

Häufig gestellte Fragen - CCM632 BOWERS & WILKINS

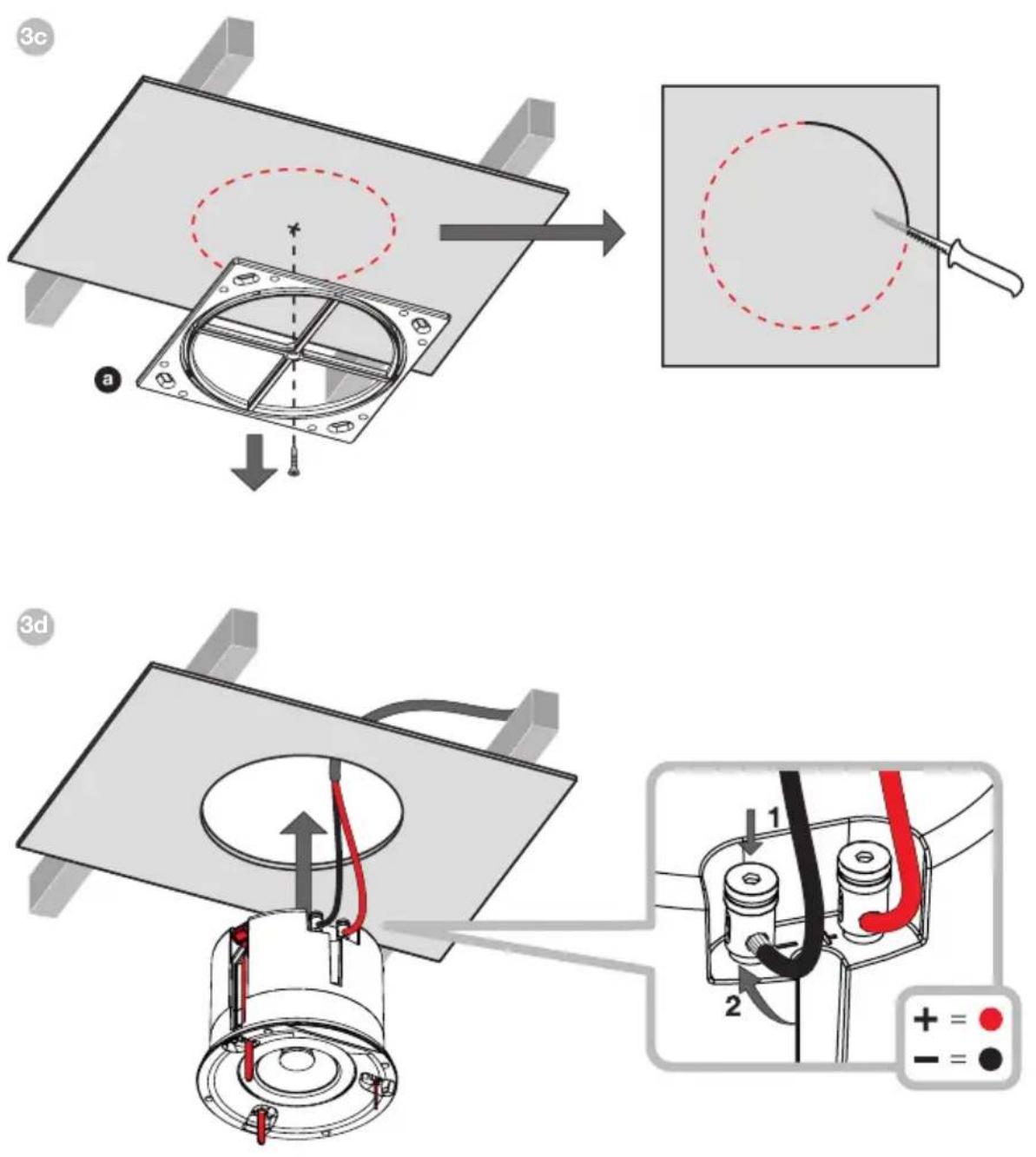

Wie installiere ich den CCM632 Lautsprecher in der Decke?

Zeichnen Sie die Schablone an der gewünschten Stelle an, schneiden Sie ein Loch mit dem passenden Durchmesser (ca. 200 mm), führen Sie das Lautsprecherkabel ein und setzen Sie den Lautsprecher ein. Ziehen Sie die Befestigungsschrauben gleichmäßig an, bis der Lautsprecher fest sitzt. Achten Sie auf ausreichenden Abstand zu Hindernissen.

Kann der CCM632 im Freien verwendet werden?

Der Lautsprecher ist für den Innenbereich ausgelegt. Bei sachgemäßer Installation in einer geschützten Umgebung (z.B. überdachte Terrasse) kann er verwendet werden, jedoch nicht direkter Witterung ausgesetzt.

Welche Verstärkerleistung wird empfohlen?

Wir empfehlen einen Verstärker mit einer Leistung von 20-120 W pro Kanal bei 8 Ohm. Achten Sie darauf, dass der Verstärker nicht übersteuert wird.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes, weiches Tuch, um Staub und Schmutz zu entfernen. Verwenden Sie keine Reinigungsmittel, Wasser oder Scheuermittel, da diese die Oberfläche beschädigen könnten.

Kann ich die Farbe des Lautsprechers ändern?

Ja, der Rahmen und das Gitter sind lackierbar. Verwenden Sie handelsübliche Sprühfarbe auf Wasserbasis. Tragen Sie dünne Schichten auf und lassen Sie jede Schicht trocknen.

Was bedeutet die IP44-Klassifizierung?

IP44 bedeutet Schutz gegen feste Fremdkörper größer als 1 mm und Spritzwasser aus allen Richtungen. Bei ordnungsgemäßer Installation ist der Lautsprecher gegen Feuchtigkeit geschützt, jedoch nicht gegen direkten Wasserstrahl.

Kann der CCM632 in eine bereits bestehende Decke eingebaut werden?

Ja, der Lautsprecher ist für die Nachrüstung geeignet. Sie benötigen nur ein Loch entsprechender Größe und Zugang zu den Lautsprecherkabeln.

Welche Kabelquerschnitt wird empfohlen?

Für die Verbindung zum Verstärker empfehlen wir Lautsprecherkabel mit einem Querschnitt von mindestens 1,5 mm² (AWG 16). Bei längeren Kabelwegen verwenden Sie 2,5 mm² (AWG 14).

Gibt es eine Einspielzeit für den Lautsprecher?

Ja, wir empfehlen eine Einspielzeit von etwa 20-30 Stunden bei moderater Lautstärke, damit sich die Membranen und Komponenten akklimatisieren können.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Produkt bei und kann auch auf der Bowers & Wilkins Website im Support-Bereich als PDF heruntergeladen werden.

BEDIENUNGSANLEITUNG CCM632 BOWERS & WILKINS

Bowers & Wilkins

Custom Installation

CCM632

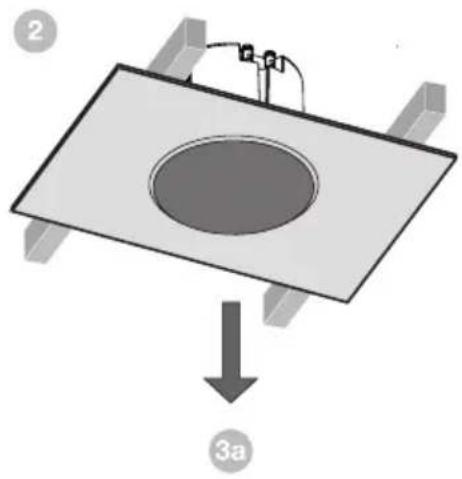

Diagram of a rectangular component with a circular recess and two supports, labeled with numbers 2 and 3a, showing internal structure and connection (no text or symbols beyond labels)

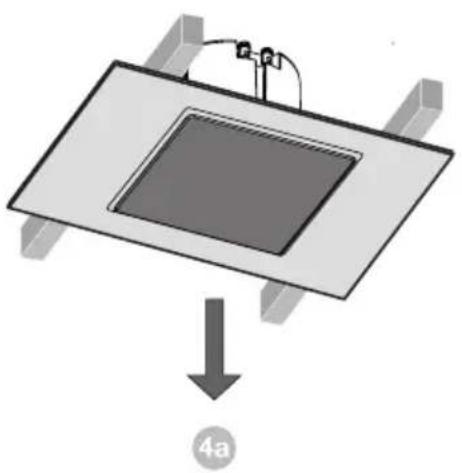

Diagram of a mechanical component with a downward arrow and label '4a' (no readable text or symbols)

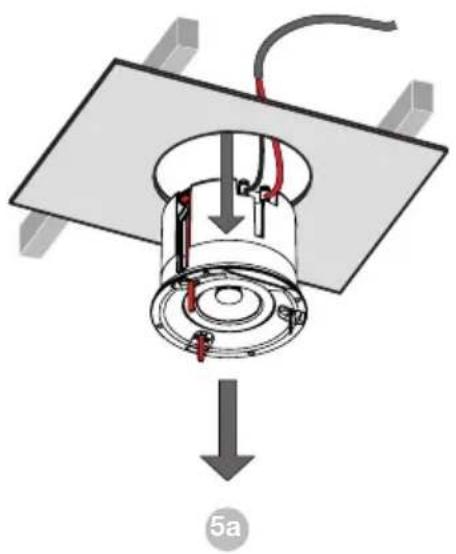

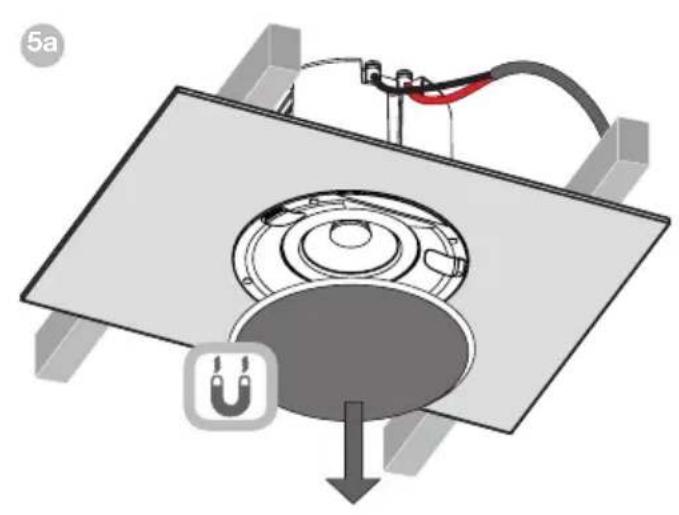

Mechanical assembly diagram showing a component with red and gray parts, connected to a base plate and a downward arrow labeled '5a' (no text or symbols on the diagram itself)

Mechanical assembly diagram showing a circular component mounted on a base plate with red and gray components, no visible text or symbols.

3D diagram of a rectangular electronic component with a circular recess and metal mounting feet, connected by wires (no text or symbols)

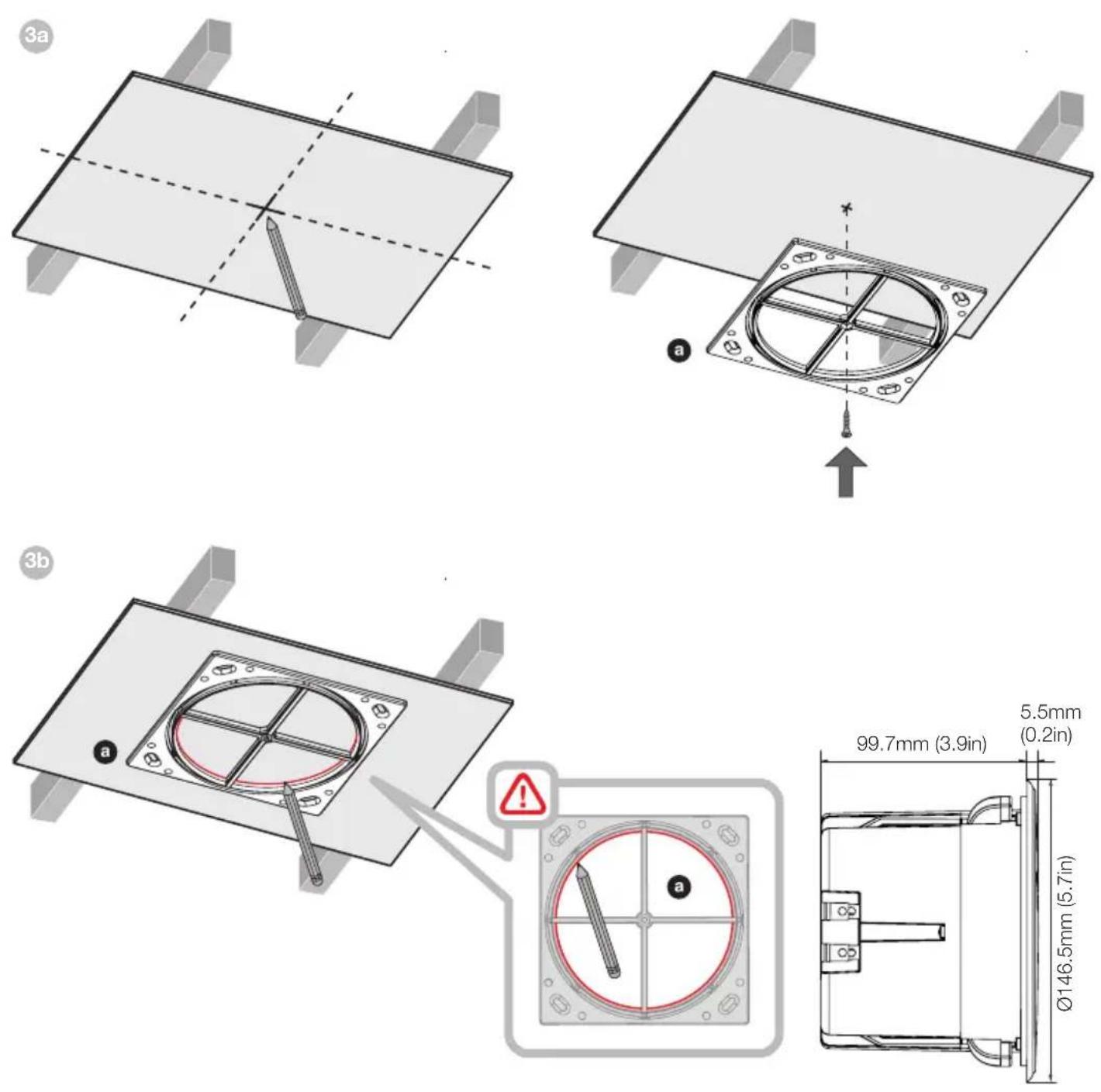

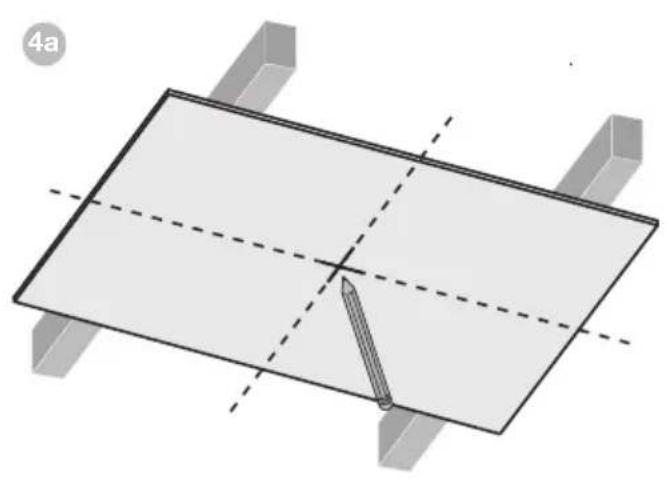

3D diagram of a rectangular plate with supports and a pencil, intersected by dashed lines (no text or symbols)

Technical diagram showing a mechanical assembly with a circular component and a supporting frame, no text or symbols present.

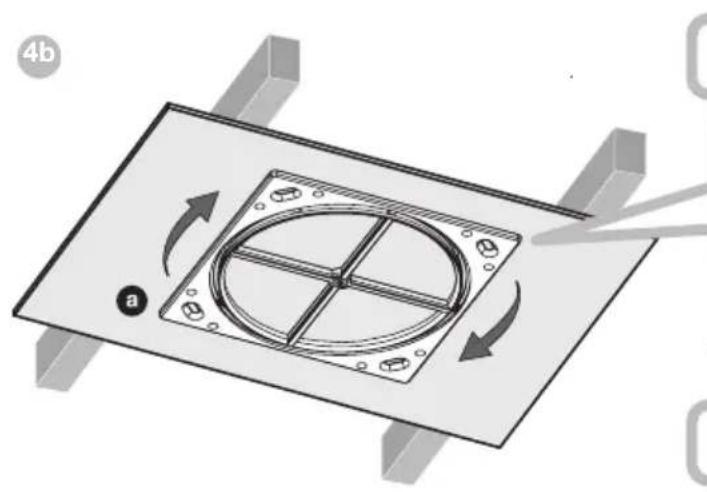

Diagram of a mechanical component with circular cutout and directional arrows, no text or symbols present

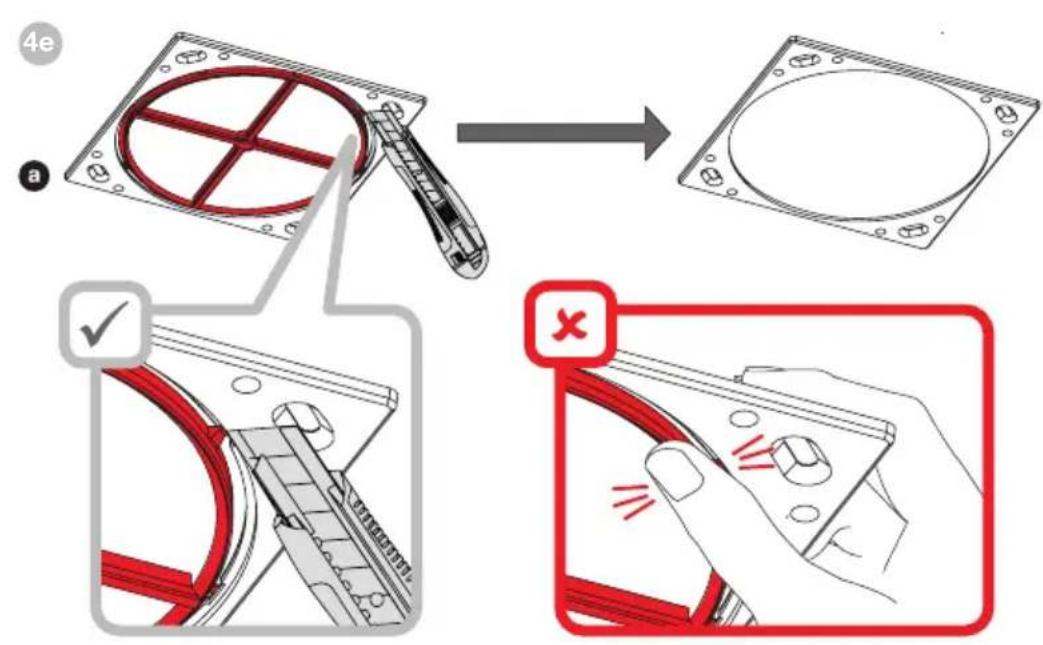

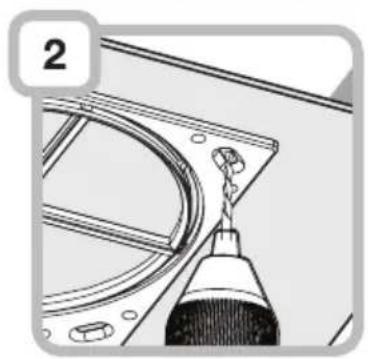

Close-up of a mechanical component with a tool inserted, no visible text or symbols

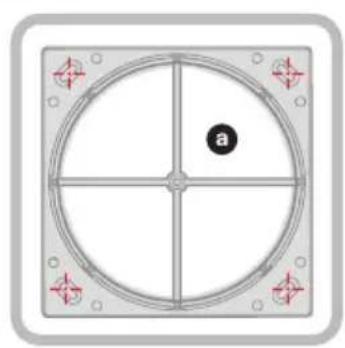

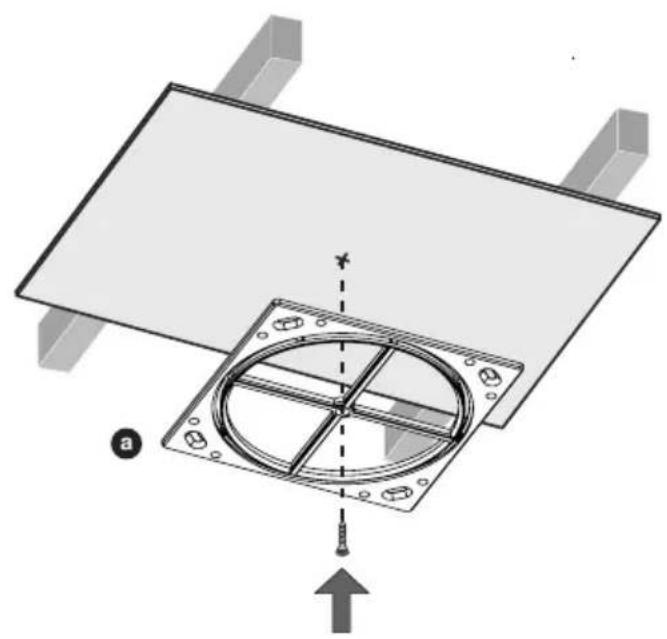

Circular mechanical component with four cross-shaped holes and a central black circle labeled 'a' (no text or symbols beyond the label)

Mechanical assembly diagram showing a square plate with mounting holes and red force arrows indicating downward motion (no text or symbols)

Diagram showing a spray bottle spraying liquid onto a flat surface with label 'd' (no text or symbols beyond label)

Diagram of a mechanical device with a central rotating component and a labeled base (d), showing wiring and components without readable text or symbols.

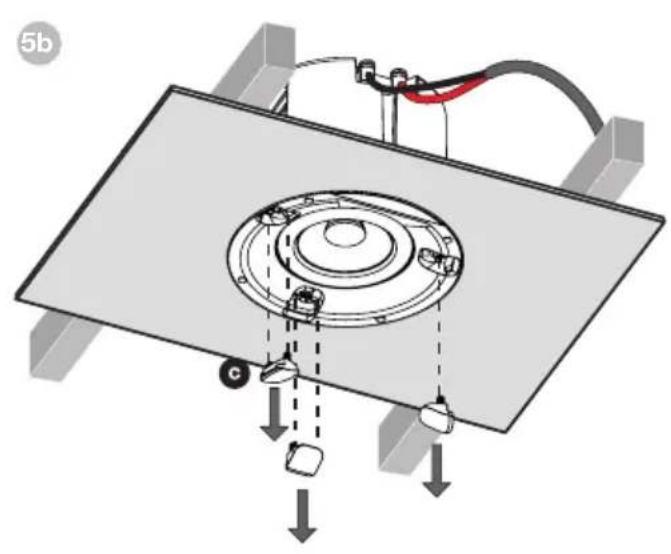

Diagram of a mechanical device with a central component and a downward arrow, no visible text or symbols

Mechanical assembly diagram showing a circular component mounted on a base plate with directional arrows indicating motion (no text or symbols)

3D technical diagram of a mechanical assembly with a circular component and wiring (no text or symbols)

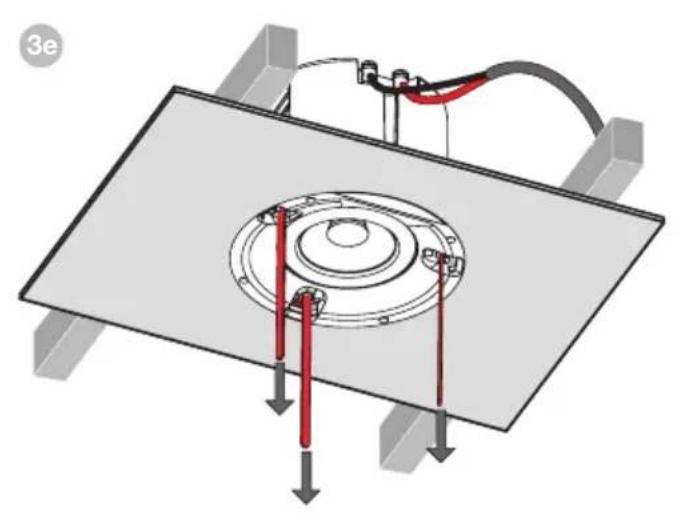

Mechanical assembly diagram showing a rotating component with red and gray arrows indicating force or movement (no text or symbols)

Mechanical assembly diagram showing a circular component mounted on a base plate with a red clamp and cable, no text or symbols present.

Technical diagram of a mechanical assembly with a circular component and red wiring, no visible text or symbols

EU DECLARATION OF CONFORMITY

We,

B&W Group Ltd.

whose registered office is situated at

Dale Road, Worthing, West Sussex, BN11 2BH, United Kingdom

declare under our sole responsibility that the product:

CCM632

complies with the EU Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC, in pursuance of which the following standards have been applied:

EN 61000-6-1 : 2007

EN 61000-6-3 : 2007

EN 55020 : 2007

EN 55013 : 2001

and complies with the EU General Product Safety 2001/95/EC, in pursuance of which the following standard has been applied:

BS EN 60065:2002 + A12:2011

This declaration attests that the manufacturing process quality control and product documentation accord with the need to assure continued compliance.

The attention of the user is drawn to any special measures regarding the use of this equipment that may be detailed in the owner's manual.

Signed:

G Edwards

Executive Vice President, Operations

B&W Group Ltd.
