E 145.4-9 PAD X-TRA - Hochdruckreiniger NILFISK - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruckreiniger
Marke	Nilfisk
Modell	E 145.4-9 PAD X-TRA
Max. Betriebsdruck	145 bar
Wasserdurchfluss	4,9 l/min
Motorleistung	1400 W
Netzspannung	220-240 V ~ 50 Hz
Gewicht	5,8 kg
Maße (L x B x H)	26 x 33 x 56 cm
Schlauchlänge	5 m
Kabelanschluss	3 m
Schalldruckpegel (LpA)	75 dB(A)
Schallleistungspegel (LWA)	90 dB(A)
PAD X-TRA Funktion	Bodenreinigungsbürste mit integriertem Reinigungsmitteltank
Reinigungsmittelbehälter	0,5 l
Hochdruckdüse	Rotordüse (3-in-1)
Anwendungsbereiche	Terrassen, Fahrzeuge, Möbel, Wege
Schutzart	IPX5
Zubehör im Lieferumfang	Hochdruckpistole, Lanze, Rotordüse, PAD-Bürste, Reinigungsmittelbehälter
Ersatzteilverfügbarkeit	Düsen, Dichtungen, Schläuche über Fachhandel

Häufig gestellte Fragen - E 145.4-9 PAD X-TRA NILFISK

Wie schließe ich den Hochdruckreiniger an die Wasserversorgung an?

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit 3/4-Zoll-Gewinde an. Verwenden Sie einen Frischwasserschlauch und öffnen Sie den Hahn vollständig, bevor Sie das Gerät einschalten.

Kann ich den Nilfisk E 145.4-9 PAD X-TRA mit einem Regenwassertank betreiben?

Ja, aber verwenden Sie einen Vorfilter, um Schmutzpartikel fernzuhalten. Der Anschlussdruck sollte zwischen 1 und 10 bar liegen.

Wie wechsle ich die Düse?

Ziehen Sie die Sicherungshülse an der Lanze zurück, stecken Sie die gewünschte Düse auf und lassen Sie die Hülse wieder einrasten. Hören Sie ein hörbares Klicken.

Was bedeutet die Fehlermeldung 'Motor überhitzt'?

Das Gerät schaltet sich aus, wenn der Thermoschalter auslöst. Lassen Sie den Reiniger 15 Minuten abkühlen, bevor Sie ihn wieder einschalten. Reinigen Sie ggf. die Kühlschlitze.

Wie reinige ich den PAD X-TRA Bürstenaufsatz?

Spülen Sie die Bürste nach jedem Gebrauch mit klarem Wasser aus. Entfernen Sie Haare und Fusseln aus den Borsten. Bei Bedarf können Sie die Bürste in warmem Seifenwasser einweichen.

Welches Reinigungsmittel kann ich verwenden?

Verwenden Sie nur pH-neutrale Reinigungsmittel für Hochdruckreiniger. Füllen Sie das Mittel in den separaten Behälter (max. 0,5 l) und stellen Sie die Dosiermenge ein.

Warum baut das Gerät keinen Druck auf?

Überprüfen Sie, ob der Wasserhahn vollständig geöffnet ist und der Zulaufschlauch nicht geknickt ist. Entlüften Sie die Pumpe, indem Sie die Pistole ohne Düse betätigen, bis gleichmäßig Wasser fließt.

Wie lagere ich den Hochdruckreiniger im Winter?

Entleeren Sie alle Wasserreste aus Schlauch und Pumpe. Lagern Sie das Gerät frostfrei (über 0 °C). Wickeln Sie das Kabel auf und decken Sie den Reiniger ab.

Sind Ersatzteile für den E 145.4-9 PAD X-TRA erhältlich?

Ja, über den Nilfisk Kundendienst oder autorisierte Fachhändler. Gängige Ersatzteile wie Düsen, O-Ringe und Schläuche sind verfügbar.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie den Hochdruckreiniger gemäß der Elektro- und Elektronikgeräte-Richtlinie (WEEE) in Ihrem kommunalen Wertstoffhof. Kunststoff- und Metallteile können recycelt werden.

BEDIENUNGSANLEITUNG E 145.4-9 PAD X-TRA NILFISK

Die Anleitung ist in 3 Teile unterteilt. Teil 1:3 Sicherheitshinweise. Teil 2:3 Betriebsanleitung. Teil 3:3 Technische Spezifikationen und Erklärung.

Teil 1:3 Sicherheitshinweise

Lesen Sie sich vor dem ersten Gebrauch des Geräts die Gebrauchsanleitung aufmerksam durch. Heben Sie diese Anleitung für späteres Nachschlagen auf.

Sicherheitshinweise mit diesem Symbol müssen beachtet werden, um Verletzungen von Personen und Sachschäden zu vermeiden.

Warnung

⚠ Dieses Gerät ist darauf ausgelegt, mit mit den von Nilfisk angebotenen oder empfohlenen Reinigungsmitteln verwendet zu werden. Die Verwendung anderer Reinigungsmittel kann die Sicherheit des Geräts beeinträchtigen.

Die missbräuchliche Verwendung eines Hochdruckwasserstrahls ist gefährlich. Den Wasserstrahl niemals auf Personen, Strom führende elektrische Geräte und Installationen oder das Gerät selbst richten.

⚠ Das Gerät nicht in der Umgebung von Personen verwenden, die keine Schutzkleidung tragen.

⚠️ Richten Sie den Wasserstrahl niemals auf sich selbst oder auf andere Personen, um z. B. Ihre oder deren Schuhe zu reinigen.

⚠️ Explosionsgefahr – Keine entflammbaren Flüssigkeiten versprühen.

⚠ Hochdruckreiniger dürfen von Kindern und von Personen, die in deren Gebrauch nicht geschult sind, nicht verwendet werden.

⚠ Hochdruckschläuche, Anschlüsse und Kupplungen tragen entscheidend zur Sicherheit des Geräts bei. Verwenden Sie nur die von Nilfisk empfohlenen Schläuche, Anschlüsse und Kupplungen.

⚠ Um die Sicherheit des Geräts zu gewährleisten, verwenden Sie nur die von Nilfisk empfohlenen Originalersatzteile.

⚠ Wasser, das einmal durch die Rückschlagventile geflossen ist, gilt als nicht trinkbar.

⚠ Nehmen Sie das Gerät nicht in Betrieb, wenn das Stromkabel oder andere wichtige Teile des Geräts beschädigt sind, z. B. Sicherheitsvorrichtungen, Hochdruckschläuche, Sprühpistole.

⚠️ Ungeeignete Verlängerungskabel können gefährlich sein. Wenn ein Verlängerungskabel verwendet wird, muss darauf geachtet werden, dass es für den Außen-einsatz geeignet ist. Der Anschluss muss stets trocken und vom Boden ferngehalten werden. Um dies zu erreichen, wird der Einsatz einer Kabeltrommel

empfohlen. So befindet sich der Anschluss mindestens 60 mm über dem Boden.

Das Gerät immer ausschalten und den Netzstecker ziehen, wenn es unbeaufsichtigt gelassen wird, die Arbeiten abgeschlossen sind, das Gerät für eine andere Funktion umgerüstet wird oder Reparatur- und Wartungsarbeiten durchgeführt werden sollen.

⚠ Beim Einsatz von Hochdruckreinigern können sich Aerosole bilden. Das Einatmen von Aerosolen kann gesundheitsschädlich sein. Zum Schutz vor Aerosolen sollte bei Bedarf und je nach Arbeitsumgebung eine Atemschutzmaske der Klasse FFP 2 oder eine gleichwertige Atemschutzmaske getragen werden.

Verwendungszweck und Haftungsbedingungen

• Die Serien C, D, E und P sind nur für haushaltsübliche Reinigungsarbeiten, die aufrecht stehend durchgeführt werden, vorgesehen. Jegliche andere Verwendung gilt als unsachgemäße Verwendung.
• Ein Hochdruckreiniger kann für verschiedene Reinigungsarbeiten und Ergebnisse mit verschiedenen Drücken und Reinigungsmitteln eingesetzt werden. Befolgen Sie stets die Hinweise zum Gebrauch und zur Entsorgung von Reinigungsmitteln sowie die Hinweise zum richtigen Verhalten in Notfällen.
• Verwenden Sie das Gerät nicht bei Temperaturen unter 0 °C. Eingefrorene Geräte dürfen keinesfalls in Betrieb genommen werden. Das Gerät nicht in geschlossenen Räumen verwenden und nicht während des Gebrauchs abdecken. Dies wird als unsachgemäße Verwendung angesehen. Falsche Druckeinstellungen, falsche Reinigungsmittel und/oder falsche Anwendungszwecke können zu Schäden am Gerät, an Oberflächen, Materialien oder anderen Geräten führen.

Alle oben genannten Punkte werden als unsachgemäße Verwendung angesehen. Nilfisk übernimmt keinerlei Haftung für Schäden aus unsachgemäßer oder missbräuchlicher Verwendung.

Auf unserer Website unter www.get-started.nilfisk.com finden Sie weitere Hinweise und Informationen zum Gebrauch, zu Notfallmaßnahmen und zur Entsorgung.

Sicherheitsvorrichtungen und ihre Funktionsweise

Wenn der Auslöser losgelassen wird, stoppt das Gerät automatisch. Durch erneutes Betätigen des Auslösers wird der Wasserstrahl fortgesetzt. Die Sprühpistole verfügt über eine Sperrvorrichtung. Wenn diese eingerastet ist, kann der Auslöser nicht betätigt werden.

Das Gerät ist mit einem automatischen, selbstrückstellenden Thermoschutz versehen. Falls das Gerät überhitzt, unterbricht dieser die Stromversorgung. Sie müssen dann warten, bis das Gerät abgekühlt ist. Außerdem ist ein Hydraulik-Sicherheitsventil verbaut, das das System vor Überdruck schützt.

Sicherheitshinweise

Schließen Sie das Gerät nur an Steckdosen an, die von einem ausgebildeten Elektriker installiert wurden und der Norm IEC 60364-1 entsprechen. Es wird empfohlen, in den Netzanschluss einen Fehlerstromschutzschalter zu integrieren, der die Stromversorgung unterbricht, wenn ein Ableitstrom zur Erde von über 30 mA für mehr als für 30 ms auftr

• Verwenden Sie träge Motor-Start-Sicherungen mit D-Charakteristik gemäß IEC 947-2 oder einer dieser ähnlichen Norm außerhalb der IEC.
• Wenn das Netzkabel be schädigt ist, muss es zur Vermeidung von Gefahren von einem autorisierten Nilfisk-Händler oder einer anderen qualifizierten Person ersetzt werden.
• Geräte, für die zwei Spannungs- und Frequenzangaben gemacht werden, müssen nicht extra eingestellt werden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerä spielen.
• Der Bediener und alle Personen in der unmittelbaren Umgebung des Arbeitsbereiches müssen Maßnahmen ergreifen, um sich vor umherfliegenden Teilchen zu schützen.
• Während des Gebrauchs des Geräts stets Sicherheitsschuhe, Atemschutzmaske, Gehörschutz, Spritzschutzbrillen und Schutzkleidung tragen.
• Insbesondere der vom Gerät erzeugte hohe Druck ist eine Gefahrenquelle. Die Sprühlanze fest in beiden Händen halten. Während des Betriebs kann es zu einem Rückstoß oder einem plötzlichen Drehmoment kommen.
• Angaben zur Stärke des Rückstoßes finden Sie in TEIL 3:3.

Während des Transports: Stellen Sie das Gerät horizontal auf seiner Unterseite ab und sichern Sie es mit Gurten.

Innerhalb der EU

Hochdruckreiniger dürfen nicht von Kindern genutzt oder gewartet werden. Dieses Gerät darf von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten genutzt werden, sofern diese in der sicheren Verwendung des Geräts unterwiesen wurden und die möglichen Gefahren verstanden haben.

Teil 2:3 Betriebsanleitng

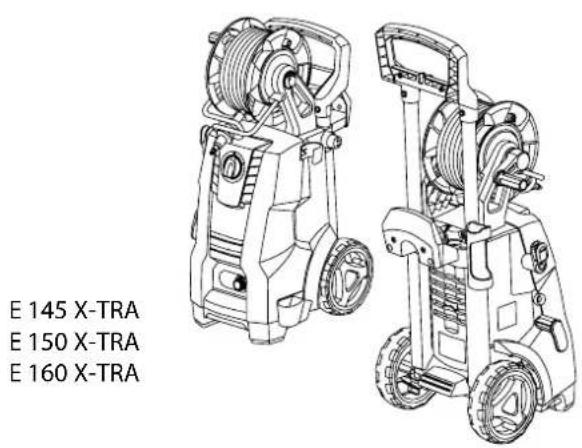

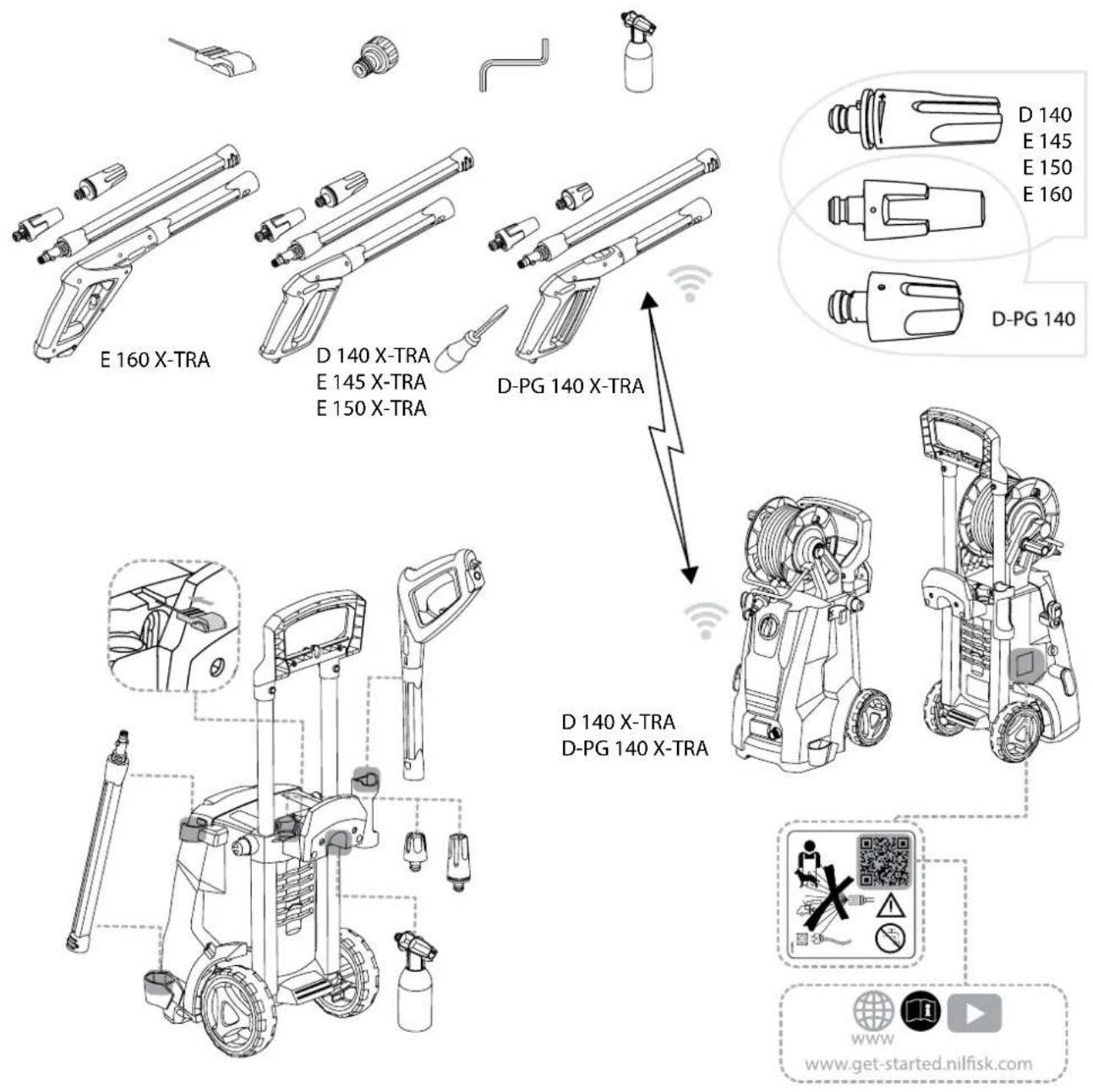

Enthält einen allgemeinen Überblick über das Gerät und die Betriebselemente sowie illustrierte Abschnitte über Vorbereitung, Betrieb, Wasseranschluss, Lagerung und Wartung durch den Benutzer.

A Auspacken und Vorbereiten

Befolgen Sie die Abbildungen in A.

B Anschluss an Trinkwasserleitung

Hochdruckreiniger sind nicht geeignet für den Anschluss an Trinkwasserleitung en. Beachten Sie vor dem Anschluss des Geräts an eine Trinkwasserleitung stets die geltenden nationalen Vorschriften und verwenden Sie einen Rohrtrenner, sofern dieser gefordert wird.

• Verwenden Sie einen 12 "-Gartenschlauch, 10-25 m.
  • Befolgen Sie die Abbildungen in B.

C Anschluss an andere Wasserquellen

Sie können das Gerät z. B. an Regenwasserbehälter, Flüsse, Seen, Zisternen usw. anschließen und es im Saugmodus betreiben. Befolgen Sie die Abbildungen in C.

D Zusammenbau von Sprühpistole und Gerät

Nur Serien C-PG und D-PG. Nach dem Einsetzen der Batterie, D1.1, haben Sie 2 Minuten Zeit, um Sprühpistole und Gerät zusammenzubauen. Die Leuchte blinkt orange, während nach dem Gerät gesucht wird. Nach dem erfolgreichen Zusammenbau erlischt die Leuchte. Befolgen Sie die Abbildungen D1.1 bis D1.5. Falls der Zusammenbau abgebrochen wird, befolgen Sie die Abbildungen D2.1 bis D2.5. Die Stromversorgung wird durch ein grünes Lichtangezeigt. Siehe die Abbildungen D3.1 und D3.2.

E Gerät unbeaufsichtigt lassen > 5 Min.

⚠ Siehe die aufgeführten Warnhinweise. Befolgen Sie die Abbildungen in E.

F Nach dem Gebrauch und Lagerung

Nach dem Gebrauch: das Gerät stets ausschalten Wasser stets vollständig aus dem Gerät und dessen Zubehör entfernen, um Frostschäden zu vermeiden. Netzstecker ziehen. Wasserzulaufschlauch trennen. Netzkabel und Hochdruckschlauch aufrollen, um Beschädigungen des Kabels, des Hochdruckschlauchs und der Anschlüsse zu vermeiden. Das Gerät muss frostgeschützt gelagert werden.

• Befolgen Sie die Abbildungen in F.

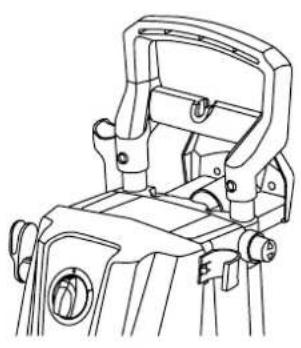

G Wartung, Inspektion und Reparatur

Bevor das Gerät nach einer langen Lagerung in Betrieb genommen wird, muss es gewartet werden.

^4 Prüfen Sie Gerät und Zubehör vor dem Gebrauch immer auf Schäden. Falls Schäden festgestellt werden, befolgen Sie die aufgeführten Warnhinweise.

• Niemals Wartungsarbeiten vornehmen, die nicht im Handbuch beschrieben sind. Falls das Gerät nicht startet, stoppt, Druckschwankungen auftreten, der Motor brummt, Sicherungen auslösen oder kein Wasser aus der Lanze kommt, ziehen Sie die Hinweise zur Fehlerbehebung auf unserer Website www.get-started.nilfisk.com zu Rate. Reparaturen sollten nur von Nilfisk autorisierten Werkstätten mit Originalersatzteilen von Nilfisk durchgeführt werden.
• Für die Wartung durch den Benutzer, folgen Sie bitte den Abbildungen in G.

Teil 2:3 Betriebsanleitng

Teil 3:3 - Technische Spezifikationen und Erklärung

Technische Spezifikationen

		D 140.4D-PG 140.4	E 145.4 E 150.2	E 160.1
Elektrische Spezifikationen Unom 23	0-240 V
	fnom 50 Hz
	Pnom 2,4 kW	2,1 kW 2,3 kW
	Inom 10 A 9,5	A 10 A 10,5 A
Schutzklasse Class I/Class	II	Class I
Schutzart IP XX IP X5
Hydraulische Spezifikationen	p_nom	13,5 MPa / 135 bar	13,0 MPa / 130 bar	14,0 MPa / 140 bar	14,5 MPa / 145 bar
	p_max	14,0 MPa / 140 bar	14,5 MPa / 145 bar	15,0 MPa / 150 bar	16,0 MPa / 160 bar
	Q	7,0 l/min / 420 l/h	7,0 l/min / 420 l/h	6,7 l/min / 400 l/h	6,8 l/min / 410 l/h
	Q_max	8,3 l/min / 500 l/h
Max. Wassereinlassdruck	p_inlet max	1 Mpa / 10 bar
Max. Wassereinlasstemp.	t_inlet max	40°C
Max. Wassereinlasstemp., Saugbetrieb	t_inlet max	20°C
Rückstoßkraft	F_kickback	19,2 N	19,2 N	18,4 N	19,3 N
Gewicht	M_machine	13,8 kg	18,6 kg	19,8 kg	20,6 kg
Vibrationen an Hand und Arm gemäß Standarddüse	a_ha	< 2,5 ± 1 m/s2
Schalldruckpegel LpA	LpAstandard	77,2 ± 2 dB(A)	71,8 ± 2 dB(A)
Garantierter Schallleistungspegel LWA	LwAstandard	92 dB(A)	86 dB(A)

Änderungen vorbehalten.

Manufacturer / Výrobce / Hersteller / Fabrikant / Fabricante / Κατασκευαστής / Gyártó / Proizvođač / Fabbricante / Gamintojas / Ražotājs / Produsent / Fabrikant / Fabricante / Producent / Producător / производитель / Tillverkaren / Výrobca / Proizvajalec/ Üretici firma:

Nilfisk A/S, Kornmarksvej 1

DK-2605 Broendby, DENMARK

Product / Produkt / Producto, Toode, Produit, Tuote/ Продукт / Проїйв / Termék / Proizvod / Prodotto / Produktas / Produkts / Artikel / Produtos / Produs / Izdelek / Ürün

Wir, Nilfisk erklären in alleiniger Verantwortung, dass das oben genannte Produkt den folgenden Richtlinien und Normen entspricht.
