Produkttyp	8-Zoll resistiver Touch-Monitor
Gehäuseabmessungen (cm)	19.80 x 16.80 x 3.20
Aktive Bildschirmgröße (cm)	16.20 x 12.2
Nettogewicht (kg)	0.60
Bruttogewicht (kg)	2.05
Bildseitenverhältnis	4:3
Physische Auflösung	1024 x 768
Maximale Auflösung	1920 x 1200
Helligkeit (cd/m²)	250
Kontrastverhältnis	700:1
Reaktionszeit (Tr/Tf, ms)	6 / 14
Blickwinkel (H/V, °)	150 / 150
Stromversorgung	8-36V DC, 5.5mm/2.5mm (Mitte +)
Stromverbrauch (W)	5 (typisch), <0,5 (Standby)
Betriebstemperatur (°C)	-25 bis +75
Touch-Technologie	4-Draht resistiv
Touch-Anschlüsse	1 x USB (Typ B), 1 x Seriell
Touch-Lebensdauer	1 Million Berührungen pro Position
Oberflächenhärte	3H
Videoeingänge	2 x Video (1 Rückfahrkamera), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (HDCP)
Audioeingänge	3 x Audio-In (RCA), 1 x 3,5mm PC-Audio, 1 x Kopfhörer-Ausgang
Montage	VESA-75, Metallmontageschiene
Im Lieferumfang enthalten	Fernbedienung, Touch-Stift, Auto-Adapter, Treiber-DVD, Handbuch
Garantie	24 Monate ab Kaufdatum

Häufig gestellte Fragen - 8 inch Faytech

Wie schließe ich den Faytech 8-Zoll-Touch-Monitor an meinen PC an?

Schließen Sie das VGA- oder HDMI-Kabel von Ihrem PC an den Monitor an. Für den Touch schließen Sie das USB-B-Kabel an Ihren PC an. Wählen Sie die richtige Eingangsquelle (VGA/HDMI) mit der SOURCE-Taste am Monitor oder der Fernbedienung.

Muss ich einen Touch-Treiber für Windows 7/8 installieren?

Nein, Windows 7/8 installiert automatisch die richtigen HID-Treiber mit Gestenunterstützung. Für die Kalibrierung können Sie das optionale Win7,Win8_calibration_TOOL von der Treiber-DVD oder der Faytech-Website installieren.

Welche Auflösungen unterstützt der Monitor?

Unterstützte VGA-Auflösungen umfassen 640x480, 800x600, 1024x768, 1280x720, 1280x1024, 1360x768, 1440x900, 1680x1050, 1600x1200 und 1920x1080 bei 60Hz. Die native Auflösung ist 1024x768.

Wie kalibriere ich den Touchscreen?

Öffnen Sie das TouchKit Configure Utility aus dem Startmenü. Klicken Sie unter dem Tools-Reiter auf 4-Punkt-Kalibrierung. Berühren und halten Sie jedes blinkende Fadenkreuz, bis es stoppt. Optional können Sie die Linearisierung für eine feinere Anpassung verwenden.

Kann ich mehrere Monitore mit Touch verwenden?

Ja. Aktivieren Sie während der Treiberinstallation die Option Multi-Monitor-System unterstützen. Gehen Sie dann im TouchKit-Dienstprogramm zum Display-Reiter und weisen Sie jeden Touch-Monitor seinem entsprechenden Anzeigebereich zu.

Das Display zeigt 'Kein Signal' - was soll ich tun?

Überprüfen Sie, ob das Videokabel fest angeschlossen ist und die richtige Eingangsquelle (VGA/HDMI) ausgewählt ist. Stellen Sie sicher, dass Ihr PC eine unterstützte Auflösung ausgibt. Bei Verwendung eines erweiterten Desktops kann der Monitor zunächst schwarz sein; konfigurieren Sie Profile oder verwenden Sie 1024x768 bei 60Hz.

Wie verwende ich den Touchscreen mit einem seriellen Anschluss?

Bestellen Sie das spezielle serielle Kabel von Faytech und schließen Sie es an den seriellen Anschluss des Monitors und Ihres PCs an. Die Pinbelegung ist: Pin1 +5V, Pin2 GND, Pin3 RX, Pin4 XT. Für Windows 7/8 ist kein zusätzlicher Treiber erforderlich.

Was deckt die Garantie ab?

Faytech garantiert, dass der Monitor für 24 Monate ab Kaufdatum frei von Material- und Verarbeitungsfehlern ist. Die Garantie deckt keine Schäden durch unsachgemäße Handhabung, Öffnen des Geräts oder unbefugte Modifikationen.

Kann ich den Monitor im Auto verwenden?

Ja, der Monitor akzeptiert 8-36V DC-Eingang und wird mit einem Auto-Adapter geliefert. Er verfügt außerdem über einen CarControl-Pin (PIN6 am Videokabel), der bei Anlegen eines 5-12V-Signals automatisch auf Video2 umschaltet.

Wie reinige ich den Touchscreen?

Schalten Sie den Monitor aus. Wischen Sie den Bildschirm vorsichtig mit einem trockenen, weichen Tuch ab. Vermeiden Sie die Verwendung von Flüssigkeiten, Scheuermitteln oder aggressiven Chemikalien. Sprühen Sie nichts direkt auf den Bildschirm.

BEDIENUNGSANLEITUNG 8 inch Faytech

BEDIENUNGSANLEITUNG MANUAL

Inhaltsverzeichnis / Content Index

Garantie....6

Fehler vermeiden! 6

Allgemeiner Warnhinweis: 6

Aktualitäts-Hinweis: 7

Lieferumfang....8

Anschluss des Displays.... 10

Anschluss Signalquelle 10

Anschluss an Stromquelle.... 11

Nutzung Touch-Funktion.... 11

USB PORT 12

Bedienung Display 12

Fernbedienung: 12

OSD-Menü-Bedienung: 12

Installation Touch-Display unter Windows 15

Einstellen der faytech Touch - Software 18

Fehler vermeiden / Fehler beheben 24

Beim Anschluss: 24

Bei der Inbetriebnahme: 24

Technische Daten 26

Timing-ParamEter und Unterstützte VGA-Auflösungen 26

7 INCH TOUCH MONITOR V2 27

8 INCH TOUCH MONITOR V2 28

10 INCH TOUCH MONITOR V2 29

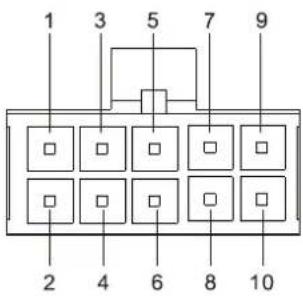

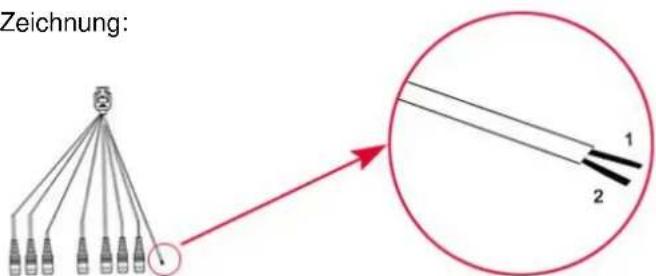

Anschlussbelegungen 30

Warranty: 32

General warning: 34

Das Gerät wurde nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Komponenten und eine sorgfältige Produktion sorgen für eine einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden sie sich bitte direkt an faytech. Die Garantiezeit beträgt 24 Monate, gerechnet von dem Tag des Kaufes, zu nachfolgenden Bedingungen:

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss, sowie höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Komponenten zu ersetzen oder das Gerät auszutauschen.

Ausgetauschte Komponenten oder ausgetauschte Geräte gehen in unser Eigentum über.

Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Im Garantiefall nach diesen Bestimmungen wenden sie sich bitte an faytech. Kontaktdaten gibt es am Ende der Bedienungsanleitung oder aktuell unter www.faytech.de.

Nach Ablauf der Garantiezeit können keine Garantieansprüche mehr geltend gemacht werden. Der Nachweis des Garantieanspruches ist durch eine ordnungsgemäße Kaufbestätigung (Quittung oder Rechnung) zu erbringen.

FEHLER VERMEIDEN!

Am Ende der Anleitung finden sie eine Übersicht über mögliche Anschluss- oder Bedienungsfehler. Bitte prüfen sie im Bedarfsfall zuerst diese Liste.

ALLGEMEINER WARNHINWEIS:

Das Gerät auf keinen Fall mit Schmutz, Öl, Staub oder Wasser in Verbindung bringen. Niemals das Gerät öffnen, nicht fallen lassen. Wenn sie einen verbrannten Geruch wahrnehmen oder das Gerät Geräusche macht trennen sie es sofort vom Stromnetz. Zur Reinigung des Gerätes schalten sie es aus und nutzen sie ein trockenes, weiches Tuch mit leichtem Druck. Nutzen sie das Gerät zu Ihrer eigenen Sicherheit nicht während der Autofahrt.

faytech produziert seine Produkte in China mit deutschem Entwicklungs- Know-how und deutschem Qualitätsmanagement vor Ort. Ihr Feedback fließt direkt in die Weiterentwicklung unserer Produkte mit ein. Die stetige Produktions- und Produktverbesserung ist unser oberstes Ziel.

Aus diesem Grund kann es in unseren Produkten bereits Verbesserungen geben, die noch nicht in den jeweiligen Bedienungsanleitungen enthalten sind. Abweichungen Ihres Produktes zu dieser Bedienungsanleitung bedeuten in der Regel Spezifikations- und Produktverbesserungen. Wenden Sie sich bei Fragen bezgl. Abweichungen bitte an unseren Support oder besuchen Sie unsere Internetseite unter www.faytech.de.

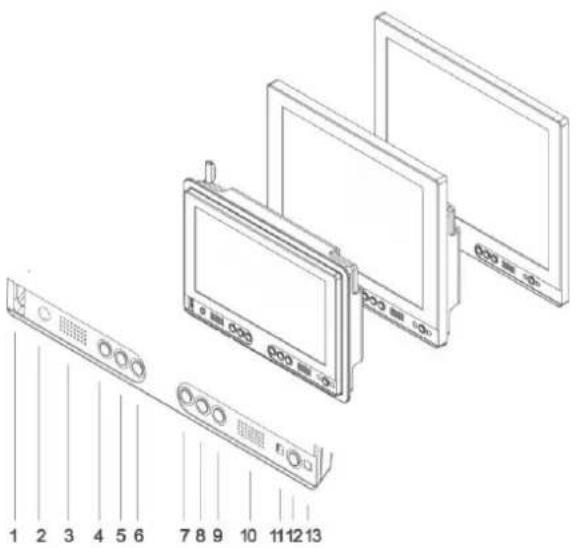

LIEFERUMFANG

1. USB-Port
2. Kopfhörerausgang
3. Lautsprecher
4. (+): spiegelt das Bild horizontal, erhöht Lautstärke und markierte Werte im Menü, navigiert im Menü nach Rechts
5. (-): öffnet Lautstärke-Menü, verringert Lautstärke und markierte Werte im Menü, navigiert im Menü nach links
6. (c): VGA: Automatische Kalibrierung auf das VGA-Signal, navigiert im Menü nach unten
7. (S): öffnet Auswahlmenü für Input, steht im Menü für SELECT zur Auswahl von Werten/weiteren Menüs
8. (M): öffnet das Menü, wählt die Quelle im Input-Menü aus, navigiert im Menü einen Schritt zurück
9. (B): ändert die backlight Helligkeit der LED, navigiert im Menü nach oben
10. Lautsprecher
11. Status-LED: rot - standby/schaltet nach 30s ohne Signal ab; grün - An; kein Licht - keine Stromzufuhr
12. POWER: Display Ein/Aus
13. Infrarotempfänger
14. VESA-75 M4 Befestigungslöcher, Fixierungsschiene
15. Touch - Stift
16. Befestigungsloch

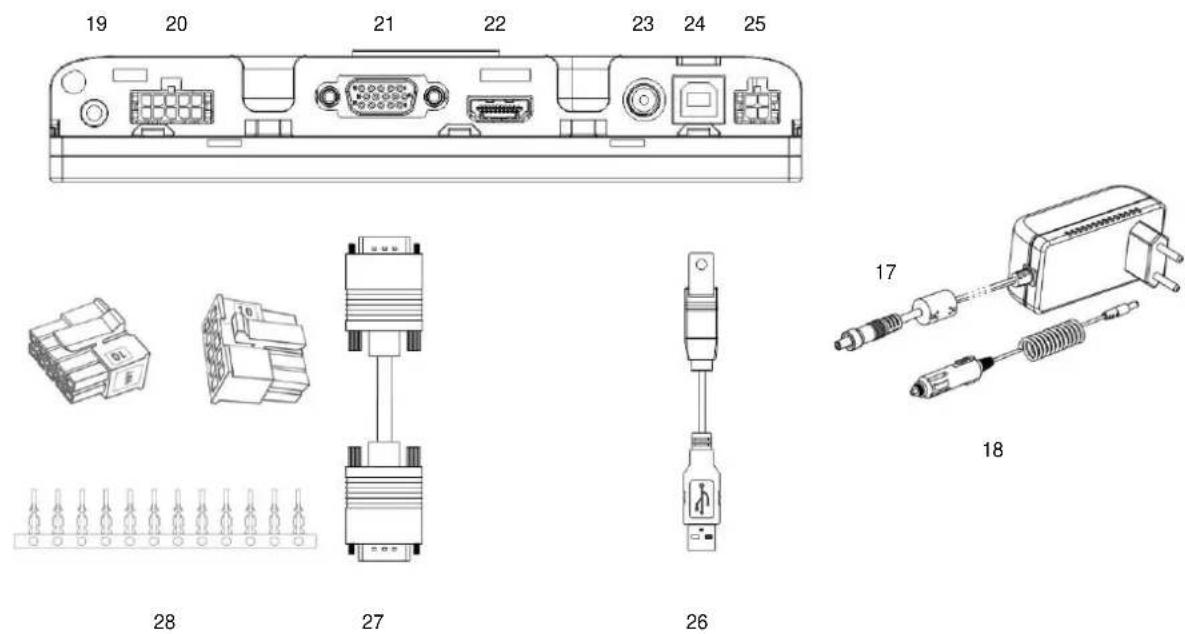

1. Stromanschluss
2. 12V Adapter
3. VGA-Audio-In
4. Video- und Audio-In Adapter
5. VGA-In
6. HDMI-In
7. 8-36V DC-I, 5.5mm/2.5mm (+)
8. USB-B In für Touch- und USB HUB Funktion
9. Serial-In für Serial Touch Funktion
10. USB Kabel für Touch-und USB HUB Funktion
11. VGA Kabel
12. Anschluss-Stecker zur eigenen Video-Kabel-Konfiguration mit YpbPr, Video1, Video2/Kamera für Rückan sicht; Video-Audio, 5-12V Automatisches Umschalten auf Video2 (CarControl) (als Accessories fertig konfekti onierte Kabel verfügbar, siehe letztes Kapitel Anschlussbelegungen)
13. Standfuß
14. Befestigungsrahmen
15. Cover für Backcase
16. Treiber-DVD
17. Fernbedienung

Revisionshistorie:

V1.0: produziert von 2011 bis Juli 2013
V1.1: produziert ab August 2013, Änderung: VGA-Anschluss, Produktbezeichnung (V1.1)

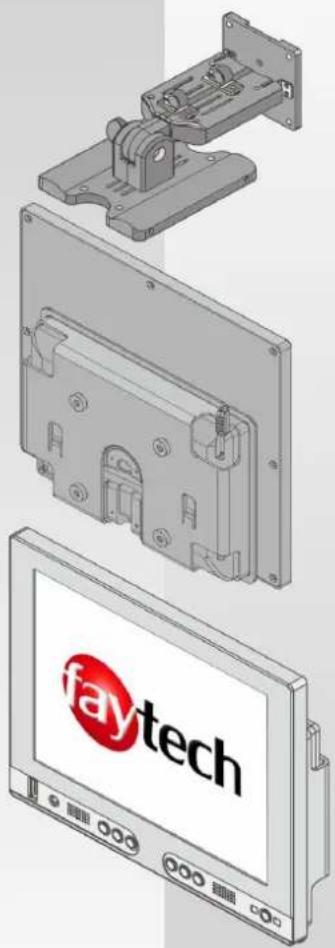

V2: produziert ab Juli 2014, Änderung: neues Backgehäuse mit Einbaurahmen für alle Größen, standardisierte Anschlüsse, neuer, leistungsfähigerer Chip für die Audio- und Bildwiedergabe, verbesserte Panels

ANSCHLUSS DES DISPLAYS

Um Ihr faytech Display ordnungsgemäß in Betrieb zu nehmen müssen Sie es mit mindestens einer Signalquelle, einer Stromversorgung und für den Gebrauch der Touchfunktion optional mit dem USB-Port Ihres PCs verbinden.

ANSCHLUSS SIGNALQUELLE

Sie haben folgende Möglichkeiten:

• an PC: Verbinden Sie das VGA- Kabel Ihres faytech-Monitors mit dem VGA- Ausgang ihrer PC-Grafikkarte. Bitte wechseln Sie über SOURCE auf VGA, damit Sie ein Bild auf dem Display sehen.
• an PC: haben Sie einen DVI-/HDMI/DisplayPort-Ausgang an Ihrem PC nutzen Sie entsprechend den HDMI-Eingang des faytech Touch-Monitors, bei DVI/DisplayPort benötigen Sie noch einen DVI bzw. DisplayPort auf HDMI-Adapter. Bitte wechseln Sie über SOURCE auf HDMI, damit Sie ein Bild auf dem Display sehen.
• an DVD-Player / Kamera / Video-Quelle: Verbinden Sie den Video1, Video2 oder den YPbPr-Eingang (oder alle drei) mit einer entsprechenden Video-Quelle. Bitte schalten Sie unbedingt die Video-Quelle aus bevor Sie die Kabel miteinander verbinden. Wechseln Sie über SOURCE auf den entsprechenden Video-Kanal-Eingang. ACHTUNG: Auf Video2 schaltet faytech's Display automatisch bei anliegen einer Voltspannung am Signal-PIN (CarControl), über das Menü ist Video2 nicht zu erreichen.

Daneben hat das Display zwei analoge Stereo-Audio-Eingänge, einen für den PC (3,5mm Audio-In) und einen (2x Cinch) für die drei Video-Eingänge (Ton wird auf allen Video-Kanälen

eingespielt), sowie einen digitalen Stereo-Audio-Eingang (HDMI). Der Ton über die Lautsprecher wird nur ausgegeben, wenn auch jeweils ein Bildsignal anliegt.

Werden Kopfhörer/Lautsprecher angeschlossen wird das Tonsignal nicht über die eingebauten Lautsprecher wiedergegeben.

Tipp: Sie können das Display gleichzeitig über alle fünf Signalquellen anschließen. Über SOURCE auf dem Display oder über den Fernbedienungsknopf schalten Sie zwischen den einzelnen Signaleingängen durch.

ANSCHLUSS AN STROMQUELLE

Per Steckverbinder können Sie Ihr faytech Display an das mitgelieferte 100-240V Netzteil oder den mitgelieferten 12V-Adaptor anschließen.

Vorgehen bei Anschluss an eine andere 8V-36V Quelle:

• Gerne können Sie das Display auch über eine andere 8V-36V Quelle betreiben. Bitte achten Sie darauf, dass die Polung richtig ist (+ Innen) und das Netzteil ausreichend dimensioniert ist (1,5A bei 12V).
• Bitte beachten Sie unbedingt die Anschlusssteckerbelegung im Kapitel Anschlussbelegung.

NUTZUNG TOUCH-FUNKTION

Verbinden Sie das USB- Kabel mit dem USB- Anschluss Ihres PCs (nachdem Sie bei der Software-Installation dazu aufgefordert wurden), unter aktuellen Betriebssystem (Win7, Win8) ist eine Treiberinstallation nicht mehr notwendig.

Die Touch-Monitorserie unterstützt auch die Touch-Nutzung über den seriellen Port. Bitte bestellen Sie hierfür bei faytech ein Spezialkabel oder schließen Sie den seriellen Port gem. Anschlussdefinition im Kapitel Anschlussbelegung an.

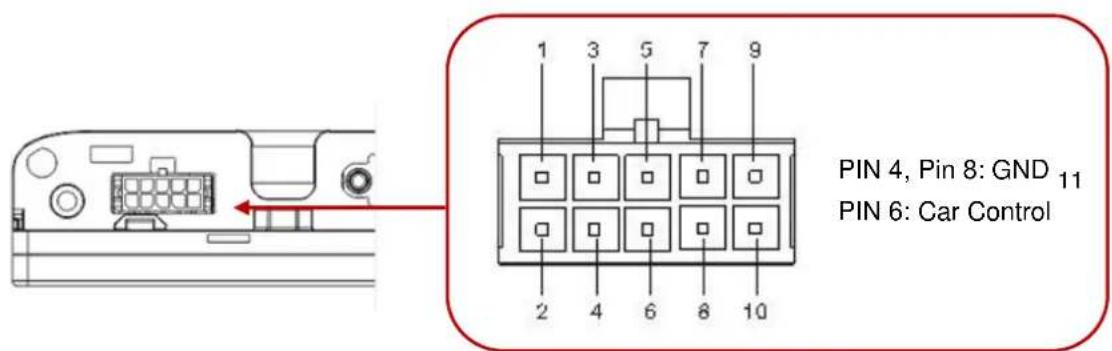

NUTZUNG RÜCKFAHRKAMERA / VIDEOKAMERA

Der Touch-Monitor schaltet automatisch auf Video 2 um, wenn auf PIN6 ein 5-12V Signal anliegt. Gleichzeitig muss via PIN4, PIN8 geerdet werden.

Auf der Frontseite des Touch-Monitors gibt es einen USB-Port. Zur Nutzung muss das USB-Kabel mit dem PC verbunden sein. Sie können den Port wie jeden anderen USB-Port nutzen.

BEDIENUNG DISPLAY

FERNBEDIENUNG:

Die Fernbedienung funktioniert analog. Zur Inbetriebnahme entfernen Sie zunächst die dünne Plastikscheibe auf der Rückseite damit der Kontakt zwischen Batterie und Fernbedienung hergestellt wird.

OSD-MENÜ-BEDIENUNG:

Die Menü-Bedienung Ihres faytech-Displays ist einfach und logisch. Sie haben sechs Bedienknöpfe. MENU, +/-rechts, -/links, runter(c), hoch(b), bestätigen(S).

Mit MENU rufen Sie das OSD-Menü auf und schließen es auch wieder, in Untermenüs gehen Sie einen Schritt zurück.

Mit rechts, links, hoch, runter navigieren Sie durch die jeweiligen Menüpunkte, ins Untermenü gelangen Sie durch die Bestätigungstaste S. Einen Wert ändern Sie mit +/-

Im Folgenden wird das VGA-Menü beschrieben. Sofern ein Menüpunkt ausgegraut ist ist dieser mit der jeweiligen Source nicht verfügbar. Entsprechend haben das HDMI und AV-Menü leicht abweichende Bildeinstellmöglichkeiten.

Tipp: Bevor Sie das Menü nutzen stellen Sie am besten zuerst die Deutsche Sprache wie folgt ein: Drücken Sie 1x die Taste MENU, dann 3x +, 1x S, wählen Sie „Deutsch“ aus (2x c, 1x -) und fertig. Über MENU verlassen Sie das OSD Menü oder Sie warten einfach, bis es ausgeblendet wird.

Das OSD-Menü besitzt vier Hauptmenüs zwischen denen Sie mit +/- hin- und herwechseln können. In den Untermenüs (ausgewählt via S) wechseln Sie zwischen den Auswahlmenüs und Wertänderung über rechts (+) links (-) und runter (c) und hoch (b). Die Menüs im Folgenden:

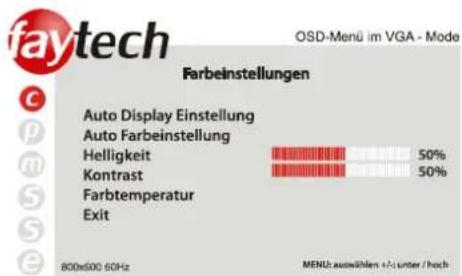

faytech OSD-Menü im VGA - Mode Farbeinstellungen Auto Display Einstellung Auto Farbeinstellung Helligkeit Kontrast Farbtemperatur Exit 50% 50% 800x500 50Hz MENU: auswählen +/- unter / hoch-

- Farbeinstellungen

1. Auto Display Einstellung:

Stellt das Display automatisch optimal auf die aktuelle Auflösung Ihrer Grafikkarte ein. Sind Sie mit der Auto -Ein- stellung nicht zufrieden optimieren Sie bitte manuell.

1. Auto Farbeinstellung:

Optimiert automatisch die Farbtemperatur Ihres faytech Displays. Gerne ändern Sie auf Wunsch die Farbwerte des Displays manuell.

1. Helligkeit:

Erhöht oder senkt den Helligkeitswert Ihres Displays. Kontrast: Erhöht oder senkt den Kontrastwert Ihres Displays.

1. Farbtemperatur:

Hier können Sie aus drei vorgegeben Farbtemperaturräumen wählen oder selber einen Farbtemperaturraum für die Grundfarben Rot, Grün, Blau festlegen Sättigung: (Nur im AV-Mode) Erhöht Farbsättigung (stärkere Farben) oder verringert Farbsättigung.

1. Exit:

Sie können hier ins Haupt- oder Submenü zurückkehren.

- Bildeinstellungen

1. Horiz. Position:

Verschieben Sie die Position des Displaybildes nach links (-) oder rechts (+).

1. Vertik.Position:

Verschieben Sie die Position des Displaybildes nach unten (-) oder oben (+).

1. Phase:

Lässt Sie die Halbbilddarstellung im Videobereich optimieren.

1. Horiz. Grösse:

Verkleinern o. vergrößern Sie das Displaybild Ihres faytech Monitors mit -/ +.

1. Exit:

Sie können hier ins Haupt- oder Submenü zurückkehren.

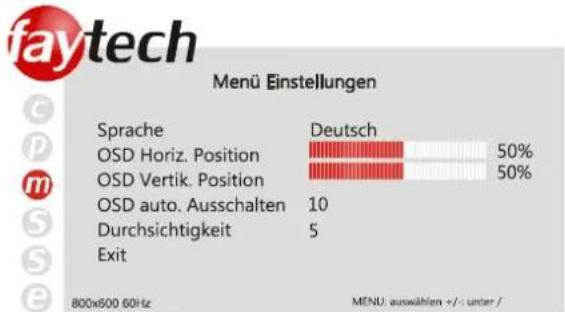

- Menü Einstellungen

1. Sprache

Ändern Sie hier die Sprache des OSD-Menüs.

1. OSD Horiz. Position:

Verschieben Sie die Position des OSD-Menüs nach links (-) o. rechts (+).

1. OSD Vertik-Position:

Verschieben Sie die Position des OSD- Menüs nach unten (-) o. nach oben (+).

1. OSD auto.Ausschalten:

Hier stellen Sie die Zeit ein, nach deren Ablauf das OSD-Menü automatisch beendet wird.

1. Durchsichtigkeit:

Hier können Sie verschiedene

Durchsichtigkeitsstufen für Ihr OSD-Menü auswählen.

1. Exit:

Sie können hier ins Haupt- oder Submenü zurückkehren.

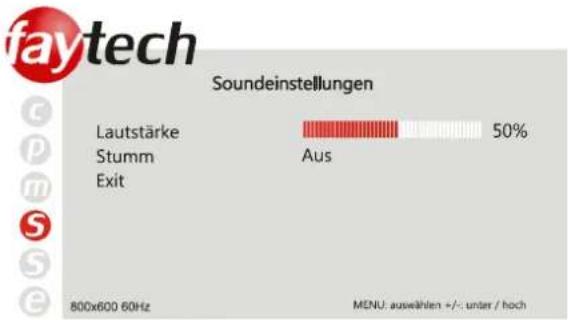

- Soundeinstellungen

1. Lautstärke:

Verändern Sie die Lautstärke der eingebauten Lautsprecher. Mit - verringern Sie die Lautstärke, mit + erhöhen Sie diese.

1. Stumm:

Schalten Sie die Lautstärke an/aus.

1. Exit:

Sie können hier ins Haupt- oder Submenü zurückkehren.

faytech Einstellungen Werkseinstellungen Exit 800x600 60Hz MENU: auswählen +/- unter / hoch

- Einstellungen

1. Werkseinstellungen:

ktivieren Sie diese Einstellung wird das

Display zurück auf die Werkseinstellungen esetzt, alle Änderungen, die Sie gemacht haben, werden gelöscht.

1. Exit:

Sie können hier ins Haupt- oder Submenü zurückkehren.

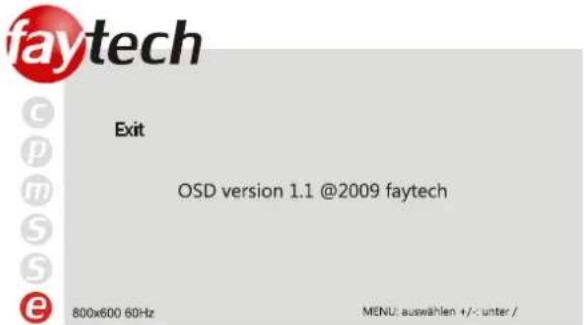

faytech Exit OSD version 1.1 @2009 faytech 800x600 60Hz MENU: auswählen +/- unter /

- Exit

Schalten Sie hier das OSD Menü aus.

INSTALLATION TOUCH-DISPLAY UNTER WINDOWS

faytech's eigene 4/5-wire USB/seriell TouchController-Serie basierend auf EETIs MER4485 Chipset unterstützt die Gestensteuerung von Win7 und Win8 sowie die Touchunterstützung bereits beim LogIn ohne zusätzliche Treiberinstallation. Entsprechend benötigen Sie unter diesen Betriebssystemen grundsätzlich keine Treiberinstallation.

Beim ersten Einstecken installiert Win7/Win8 die benötigten Treiber automatisch. Bei erfolgreichem Abschluss sollten Sie das folgende Fenster sehen, der Vorgang kann etwas Zeit in Anspruch nehmen. Danach ist die Touchnutzung möglich:

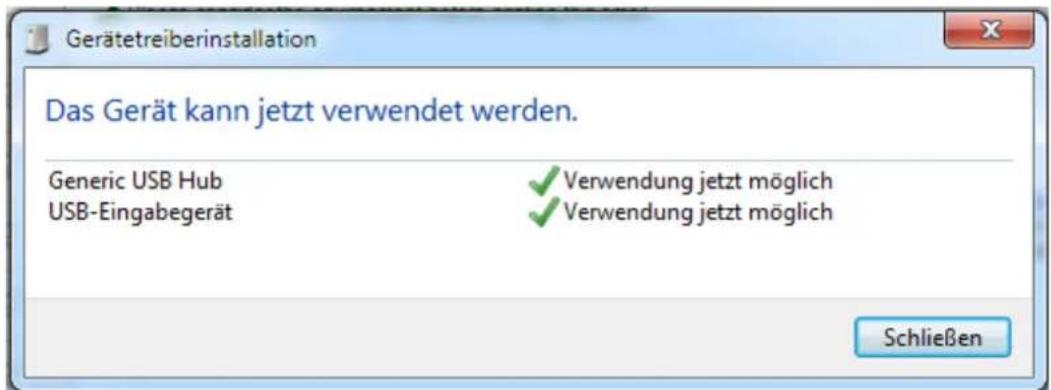

Gerätetreiberinstallation Das Gerät kann jetzt verwendet werden. Generic USB Hub USB-Eingabegerät ✓ Verwendung jetzt möglich ✓ Verwendung jetzt möglich Schließen

Die Verwaltung des Touch Panels erfolgt unter der Windows Systemsteuerung, Hardware und Sound, Tablet PC-Einstellungen. Weitere Einstellmöglichkeiten haben Sie unter Stift- und Fingereingabe im gleichen Hardwaremenü.

Zur Kalibrierung empfehlen wir die Installation des Kalibrierungstools

„Win7,Win8_calibration_TOOL“, was auf faytech’s Treiber-DVD und unter www.faytech.de. Service, Treiber herunter zu laden ist.

Unter Win7 und Win8 installieren Sie bitte nur die vorhandenen Treiber wenn Sie die Touchfunktion ohne Gestensteuerung als reinen Mausersatz nutzen möchten.

Im Folgenden wird beispielhaft eine Windows-Installation unter Windows XP vorgestellt.

1. Legen Sie die mitgelieferte DVD in Ihr DVD-Laufwerk ein.

2. Wechseln Sie über den Explorer auf der DVD in das passende Unterverzeichnis (Touch-Driver, dann das richtige Betriebssystem) und öffnen Sie dort die Installations-Datei setup.exe. Sie sollten nun folgenden Bildschirm sehen:

Um die Installation mit allen Standardoptionen abzuschließen, können Sie bei allen folgenden Dialogen einfach „Next >“ drücken. Dieses Vorgehen empfehlen wir ausdrücklich! Über „Cancel“ können Sie die Installation jederzeit abbrechen, über „< Back“ können Sie jeweils zum vorherigen Dialog zurück wechseln.

Bitte beachten Sie! Der Installationsvorgang ist auf Englisch, im späteren Programm wird die Sprache aber automatisch auf Ihre gewählte Landessprache eingestellt.

1. „Welcome to the InstallShield Wizard for TouchKit“: Drücken sie „Next“ wenn sie das Programm installieren möchten, beenden sie nach Möglichkeit alle anderen Programme.

4.„Setup Type“:

Aktivieren Sie das Kästchen nur, wenn Sie auch die PS/2-Treiber mit installieren wollen. Ihr Display ist in der Regel ein USB-Touch-Display, entsprechend sollten Sie diese Option NICHT wählen. Der PS/2-Treiber funktioniert reibungslos mit PS/2-Mäusen zusammen, mit anderen Geräten am PS/2-Port können Kompatibilitätsprobleme auftreten.

5.„Setup Type“:

Do 4 point calibration

Wir empfehlen die Einstellung „None“. „Every system boot up“ führt eine Kalibrierung bei jedem Systemstart durch. Da die Kalibrierung in der Regel über einen langen Zeitraum konstant bleibt, ist dieses Vorgehen unnötig. Bei der Aktivierung des Kästchens „Next system boot up“ wird die Kalibrierung beim nächsten Systemneustart durchgeführt. Sie können jederzeit eine Kalibrierung im später installierten TouchKit-Programm durchführen, siehe auch Einstellen der Touch-Software. Drücken Sie dann „Next“.

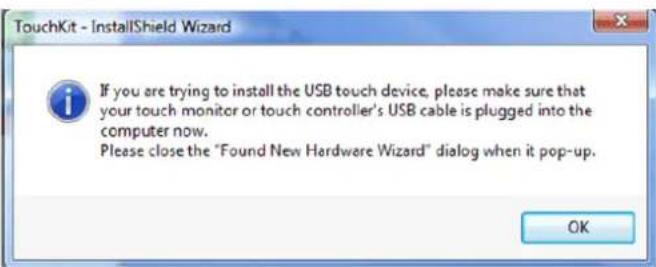

1. "TouchKit - InstallShield Wizard":

Schließen Sie jetzt das USB-Kabel an und drücken Sie „OK“. Falls sich der „Neue Hardware gefunden“ Dialog von Windows öffnet, beenden Sie diesen bitte wieder.

1. „Setup Type“:

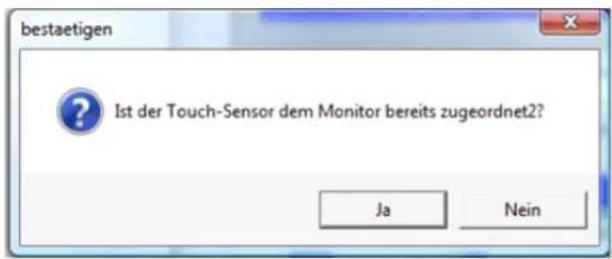

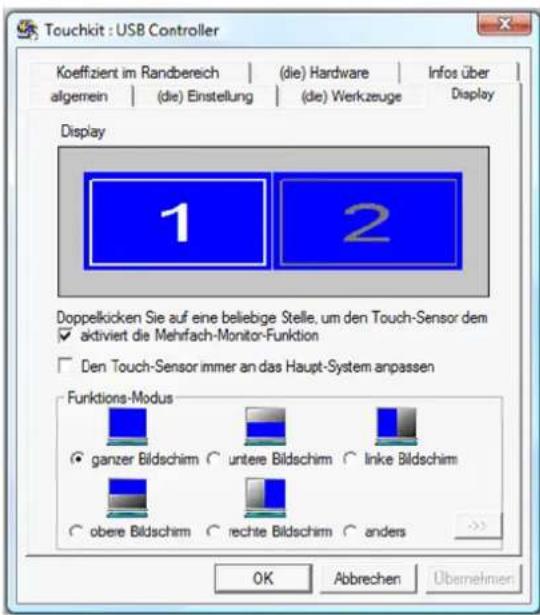

Verwenden Sie mehrere Monitore aktivieren Sie dieses Kontrollkästchen, siehe auch Einstellen der Touch-Software.

1. „Choose Destination Location“: Wählen Sie ein Installationsverzeichnis über „Browse“ oder drücken Sie „Next“.

2. „Select Program Folder“: Geben Sie dem Programm einen Namen oder nutzen Sie die Standardeinstellung und drücken Sie „Next“.

3. „Setup Status“: Die Installation wird automatisch mit den ausgewählten Einstellungen durchgeführt. Warten Sie einfach die Fertigstellung ab.

4. Die Installation ist erfolgreich abgeschlossen wenn folgendes Fenster erscheint: Wird kein USB Controller angezeigt, ziehen Sie bitte einmal das

Touchkit : USB Controller Koefflient im Randbereich | (die) Hardware | Infos über allgemein | (die) Einstellung | (die) Werkzeuge | Display Installete Touchscreen-Controller USB Controller hinzufügen | entlernen OK Abbrechen Übernehmen

USB-Kabel aus Ihrem PC und verbinden Sie es erneut, ggfls. müssen Sie den PC neu starten. Weitere Hilfe gibt es sonst in der Rubrik Fehler vermeiden/Fehler beheben.

EINSTELLEN DER FAYTECH TOUCH - SOFTWARE

Sie starten das Verwaltungsprogramm über Start, Programme, TouchKit und dann Configure Utility.

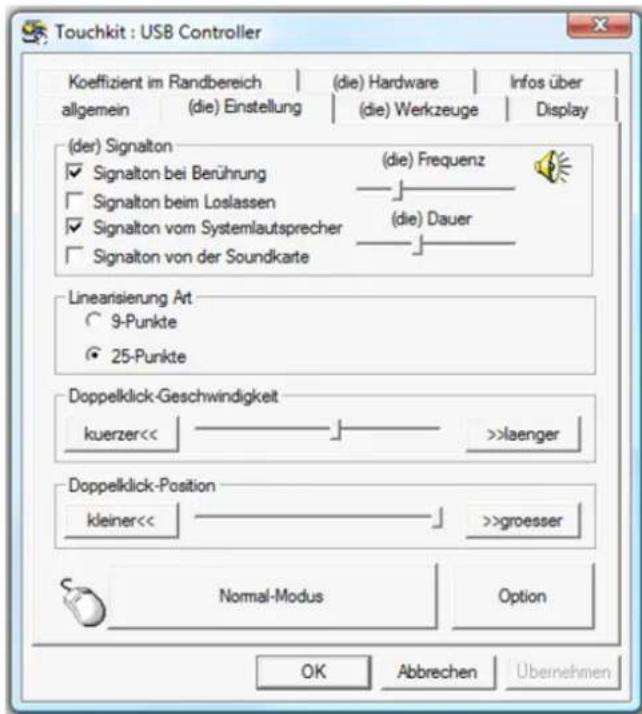

Die Touch-Software besitzt sieben Registerflächen die im Folgenden kurz erklärt werden.

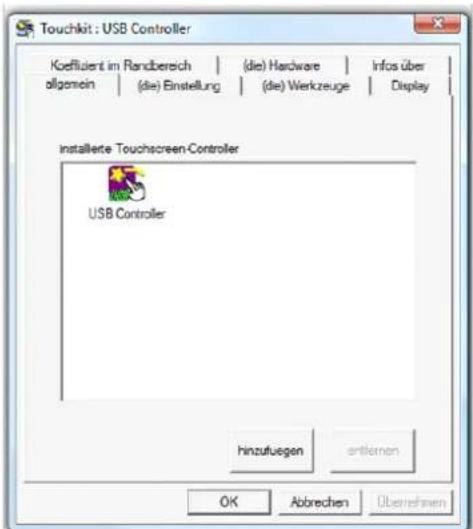

1. Allgemein

Das Startfenster „allgemein“ gibt Information darüber, ob ein oder mehrere Touch-Controller gefunden bzw. installiert wurden.

Wird nach der ersten Installation kein Touch-Controller angezeigt (entgegen der Abbildung unter Installation Touch Display unter Windows), ziehen Sie bitte einmal den USB-Stecker von Ihrem PC ab und verbinden Sie die Geräte erneut.

2.(die) Einstellung

Touchkit : USB Controller Koeffizient im Randbereich | (die) Hardware | Infos über allgemein (die) Einstellung (die) Werkzeuge | Display (der) Signalton ✓ Signalton bei Berührung (die) Frequenz ☐ Signalton beim Loslassen ✓ Signalton vom Systemlautsprecher (die) Dauer ☐ Signalton von der Soundkarte Linearisierung Art ○ 9-Punkte ● 25-Punkte Doppelklick-Geschwindigkeit kuerzer<< >>laenger Doppelklick-Position kleiner<< >>groesser Normal-Modus Option OK Abbrechen Übernehmen

In den Einstellungen können Sie zunächst unter (der) Signalton die Toneinstellungen des Touch-Panels vornehmen. Über (die) Frequenz und (die) Dauer ändern Sie die Tonhöhe und Länge des Signaltons. Die Änderungen werden nach einem. klick auf „übernehmen“ wirksam.

Unter Linearisierung Art können Sie die Häufigkeit der Linearisierungspunkte unter (die) Werkzeuge, Linearisierung festlegen. Bei einer 25-Punkte Linearisierung ist die Abweichung des Panels vom Druckpunkt

geringer als bei einer 9-Punkte Linearisierung. In der Regel sind faytech Displays von Fabrik aus richtig eingestellt und sollten nicht linearisiert werden müssen.

Über die Doppelklick-Geschwindigkeit stellen Sie ein, wie schnell Sie hintereinander auf das gleiche Objekt klicken müssen, um einen Doppelklick auszulösen. Je kuerzer<<, desto schneller müssen Sie drücken, je >>laenger, desto mehr Zeit können Sie zwischen Ihren beiden Klicks vergehen lassen, um einen Doppelklick auszulösen.

Entsprechendes gilt auch für die Doppelklick-Position. Wählen Sie kleiner<<, müssen Sie für einen erfolgreichen Doppelklick die gleiche Fläche zwei Mal sehr genau treffen, wählen Sie >>groesser wird auch ein Doppelklick ausgeführt, wenn Sie beim zweiten Klick nicht ganz genau die gleiche Fläche treffen wie beim ersten Berühren.

Rechts vom Maussymbol können Sie die unterschiedlichen Maus-Modi einstellen. Die intuitive Touch-Bedienung entspricht dem Normal-Modus.

Normal-Modus: In diesem Modus verhält sich das Touchpanel wie eine gedrückte Maus, wenn Sie es mit Stift oder Finger berühren.

Klick bei Berührung: Es wird nur beim ersten Berühren ein Klick erzeugt, danach folgt der Mauszeiger der Fingerbewegung. Für einen neuen Mausklick muss das Display losgelassen und neu gedrückt werden.

Klick beim Loslassen: Konträr zur Funktion Klick bei Berührung wird ein Klick beim Loslassen des Displays erzeugt.

Klick bei Berührung ohne den Mauszeiger zu bewegen: Es wird auf den ersten Druckpunkt ein Klick erzeugt, der Mauszeiger folgt der Finger/Stiftbewegung nicht.

Klick beim Loslassen ohne den Mauszeiger zu bewegen: Der Mauszeiger folgt der Berührung nicht, beim loslassen des Touch-Panels wird an dieser Stelle ein Klick erzeugt.

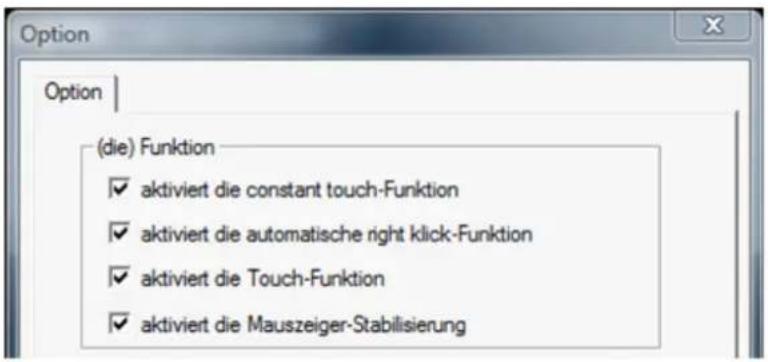

Rechts von den Maus-Modi gibt es die Schaltfläche Option. Folgende Einstellmöglichkeiten gibt es für Ihr faytech Display in diesem Untermenü:

(die) Funktion

Aktiviert die constant Touch-Funktion: reduziert Systemlast durch das Zusammenfassen mehrerer Touch-Panel Berührungen (Druckabweichungen) zu einem Mausklick.

Aktiviert die automatische right Klick-Funktion: schaltet den automatischen Doppelklick bei längerem Drücken des Displays ein.

Aktiviert die Touch-Funktion: schaltet die Touch-Funktion an/aus ACHTUNG! Die Touchfunktion funktioniert nach dem Ausschalten nicht mehr!

Aktiviert die Mauszeiger-Stabilisierung: filtert Druckabweichungen bei der Bedienung des Displays heraus und führt so zu einer ruhigeren und saubereren Mauszeigerbewegung.

Mit Dauer-Touch kleiner<< bzw. >>groesser verändern Sie die Größe der Touchfläche, innerhalb derer die Funktion „rechte Maustaste gedrückt“ aufgerufen wird oder nicht. Je kleiner

der Wert ist, desto weniger dürfen Sie Ihren Finger während dem Drücken des Touch-Panels bewegen, um das Drücken der rechten Maustaste zu simulieren.

Option (die) Funktion ✓ aktiviert die constant touch-Funktion ✓ aktiviert die automatische right klick-Funktion ✓ aktiviert die Touch-Funktion ✓ aktiviert die Mauszeiger-Stabilisierung

Bei der nächsten Funktion stellen Sie mit kuerzer<< bzw. >>laenger das Intervall in ms (Millisekunden) ein, nachdem die Funktion „rechte Maustaste gedrückt“ ausgeführt wird, wenn Sie mit dem Finger oder einem Stift auf die Touchfläche drücken.

3.(die) Werkzeuge

Touchet USB Control Koeffizient im Randbereich | (die) Hardware | Infos über algemen | (die) Einstellung | (die) Workzeuge | Display (die) Linearisierungs-Kurve 4-Punkte-Kalibrierung Loeschen und Kalibrieren Lineatsierung Zeichen-Test Bitte nehmen Sie einen 4-Punkte-Abgleich vor, um den Sensor dem Monitor anzupassen Bitte loesachen Sie die Linearisierungdaten und nahmen Sie einen 4 Punkte-Abgleich vor Bitte nehmen Sie eine 25-Punkte-Linearisierung zur Verbesserung der Lineartaet vor Bitte nehmen Sie einen draw test vor, um die Genauigkeit des Sensors zu pruefen OK Abbrevchen Übseinnehmen

In dieser Registerkarte können Sie Ihr faytech Touch-Panel erneut mit den Funktionen 4-Punkte-Kalibrierung, Loeschen und Kalibrieren, Linearisierung und Zeichen-Test einstellen. In der Regel reicht bei Inbetriebnahme, wenn überhaupt nötig, die 4-Punkte-Kalibrierung aus. Mit der Applikation Zeichentest können sie sich mit der Nutzung des Touchscreens vertraut machen und die Funktionalität überprüfen.

Drücken Sie die Funktion 4-Punkte-Kalibrierung wird die Fläche des Touch-Monitors weiß, folgende Informationen werden eingeblendet:

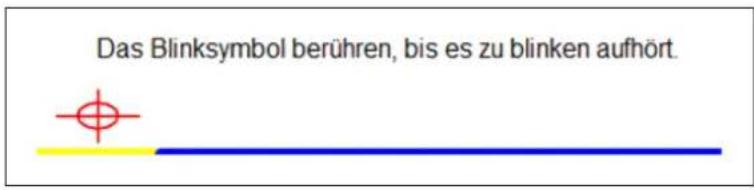

Das Blinksymbol berühren, bis es zu blinken aufhört.

Drücken Sie jeweils auf das rot-grün blinkende Fadenkreuz mit Finger oder Stift, bis es aufhört zu blinken. Haben Sie lange genug auf das Fadenkreuz gedrückt, werden insgesamt drei

weitere Fadenkreuze eingeblendet. Unterhalb des Fadenkreuzes läuft ein Fortschrittsbalken mit. Bitte drücken Sie auf das Fadenkreuz bevor der gelbe Balken durchgelaufen ist, sonst wird die Kalibrierung abgebrochen.

Die Funktionen Loeschen und Kalibrieren und Linearisierung arbeiten nach dem gleichen Prinzip. Führen Sie diese beiden Funktionen bitte nur durch, wenn Sie trotz

4-Punkte-Kalibrierung und Optimierung im Register „Koeffizient im Randbereich“ kein zufriedenstellendes Ergebnis hinsichtlich der Genauigkeit Ihres faytech Touch-Displays erzielen. Mit der 25-Punkte- Linearisierung stellen Sie Ihren Touch-Monitor mit der größtmöglichen Genauigkeit ein. Unter Einstellung, Linearisierung Art können Sie im Programm festlegen, ob Sie eine 25-Punkte-Linearisierung oder eine 9- Punkte-Linearisierung an dieser Stelle durchführen möchten.

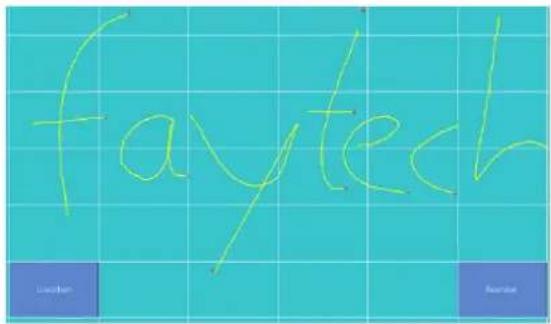

Mit Hilfe der Applikation Zeichen-Test können Sie sich mit der Nutzung des Touchscreens vertraut machen. Drücken Sie auf das linke, blaue Kästchen Löschen Sie Ihre Touchscreen-Eingaben, mit einem Klick auf das rechte blaue Kästchen beenden Sie das Zeichenprogramm.

Touchkit : USB Controller Koeffizient im Randbereich | (die) Hardware | Infos über algemein | (die) Einstellung | (die) Werkzeuge | Display Display 1 2 Doppelkicken Sie auf eine beliebige Stelle, um den Touch-Sensor dem ✓ aktiviert die Mehrfach-Monitor-Funktion □ Den Touch-Sensor immer an das Haupt-System anpassen Funktions-Modus ○ ganzer Bildschirm ○ untere Bildschirm ○ Inke Bildschirm ○ obere Bildschirm ○ rechte Bildschirm ○ anders OK Abbrechen Übernehmen

4. Display Multi-Monitor-Einstellungen

Die Registerkarte Display ist für Sie wichtig, wenn Sie mehrere Displays gleichzeitig nutzen. Sie können bis zu vier faytech Touch-Displays gleichzeitig verwenden, zum

Beispiel aber auch ein (Nichttouch-) Display und ein Touchdisplay nutzen, wie es im folgenden Bild zu sehen ist. Im Beispiel ist der Touch-Monitor das Display „1“, das zweite Display „2“ ist ein normaler Monitor. Beide haben die gleiche Auflösung, das Touchdisplay ist der primäre Monitor.

Ist die Mehrfach-Monitor-Funktion NICHT aktiviert, wird stets der primäre Monitor als Touch-Screen-Monitor gesetzt. Aktivieren Sie die Funktion, können Sie einen der

angeschlossenen Monitore als Touch-Screen-Monitor auswählen. Drücken Sie dafür per Doppelklick auf den gewünschten Monitor und bejahen Sie die Frage im Pop-Up-Fenster:

Nach Bestätigung werden Touch-Panel-Berührungen auf dem gewählten Monitor als Mausklicke simuliert.

bestaetigen Ist der Touch-Sensor dem Monitor bereits zugeordnet2? Ja Nein

Ist die Funktion „Den Touch-Sensor immer an das Haupt-System anpassen“ aktiviert, schaltet das Programm die Touch-Funktion automatisch auf den primären Monitor, wenn nur ein Monitor angeschlossen wird.

Über die Funktions-Modus Einstellungen können Sie die Größe der Touch-Fläche auf Ihrem faytech Touch-Monitor einstellen bzw. begrenzen. Wählen Sie z.B. die Funktion „rechter Bildschirm“ aus funktioniert nach einer neuen Kalibrierung nur noch die rechte Seite als Touchfläche. Unter „anders“ und dann auf ->> können Sie weitere Modi einstellen oder individuell eine Touch- Fläche definieren.

Touchkit : USB Controller allgemein | (die) Einstellung | (die) Werkzeuge | Display Koefizient im Randbereich | (die) Hardware | Infos über die Grenzweite kleiner<< oben 110 % links 100 % unten 110 % rechts 100 % Versatz X Achse 0 Pixel Versatz Y Achse 0 Pixel >>groesser >>groesser >>groesser >>groesser >>groesser >>groesser >>groesser >>groesser >>groesser >>groesser Unterstütze Kantenausgleich - 10 % der Fehlwert + 10 % OK Abbrechen Übemehmen

1. Koeffizient im Randbereich Feinjustierung der Touchfläche

Über dieses Register können Sie Ihre Touch-Fläche feinjustieren. Dies ist sehr nützlich, wenn Sie z.B. Probleme haben, den Rand des Touch-Displays sauber zu treffen.

Im Beispielbild sehen Sie, dass die

Grenzwerte in der oberen Bildschirmhälfte und der unteren Bildschirmhälfte korrigiert wurden.

Wenn Sie z.B. im oberen, rechten Bereich Probleme haben, einen Punkt genau zu treffen, vergrößern Sie die oberen und rechten Grenzwerte (>>groesser). Übernehmen Sie die Änderung und testen Sie am besten unter (die) Werkzeuge, Zeichen-Test, ob Sie den Punkt

nun besser treffen. Genau so können Sie die X-Achse und die Y-Achse über die beiden Versatz-Optionen verschieben und so den Touch-Punkt/den Mauszeiger verschieben.

Die Funktion „Unterstütze Kantenausgleich“ optimiert softwaregesteuert die Touch-Erkennung in den Eckbereichen Ihres faytech Touch-Panels. Sie sollten diese Funktion aktivieren.

1. Registerkarten (die) Hardware, Infos über

Die beiden letzten Registerkarten stellen lediglich informative Inhalte zur Verfügung, Einstellmöglichkeiten gibt es in diesen Registern keine.

Registerkarte (die) Hardware informiert über die Bauart des faytech Touchdisplays und die verwendete Firmware.

Die Registerkarte Infos über zeigt die Treiberversion und Informationen zum Programmierer der Software an.

1. Touchkit-Programm in der Taskleiste

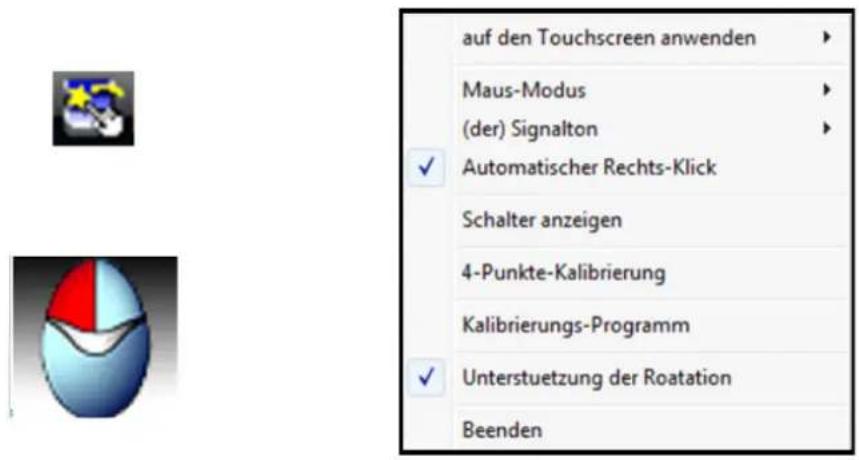

Über das TouchKit-Symbol in der Taskleiste können Sie mit dem rechten Mausklick folgende Schnell-Änderungen an den Touch-Kit-Einstellungen vornehmen. Die einzelnen Funktionen sind bereits in diesem Kapitel beschrieben worden.

auf den Touchscreen anwenden Maus-Modus (der) Signalton ✓ Automatischer Rechts-Klick Schalter anzeigen 4-Punkte-Kalibrierung Kalibrierungs-Programm ✓ Unterstuetzung der Roatation Beenden

Zusätzlich können Sie mit der Funktion „Schalter anzeigen“ eine Maus in der rechten, unteren Bildschirmhälfte einblenden. Die rote Markierung zeigt, welcher Mausknopf beim Berühren des Touch-Displays simuliert wird.

Mit einem Klick auf den linken oder rechten Mauszeiger der Animation verändern Sie entsprechend das Klick-Verhalten des Touch-Panels bei Berührung. Blenden Sie diese Funktion ein, wenn Sie einfach zwischen rechtem und linken Mauszeiger hin- und herwechseln möchten.

FEHLER VERMEIDEN / FEHLER BEHEBEN

Durch die vielen Anschluss- und Einsatzmöglichkeiten des Displays besteht die Gefahr, dass es bei der Inbetriebnahme zu Problemen kommt. Im Folgenden stellen wir die häufigsten Fehlerursachen und Fehlerlösungen dar:

BEIM ANSCHLUSS:

• Gehen Sie beim Anschluss der Kabel bitte vorsichtig vor und achten Sie darauf, dass Sie die richtigen Stecker in der richten Ausrichtung nutzen. Bildfehler oder Nichtfunktionen werden häufig durch Steckfehler ausgelöst. Stellen Sie einen Fehler fest trennen Sie das Display vom Strom und überprüfen Sie die einzelnen Stifte in den Kabeln auf Unversehrtheit. Gerne tauschen wir ihnen ein defektes Kabel aus, schicken Sie deswegen nicht das Display zurück.
• vermeiden Sie unbedingt Kurzschlüsse! Achten Sie penibel darauf, dass nach Anschluss der Stromquelle keine Kabel frei rumliegen. Wechseln Sie Steckverbindungen nur, wenn kein Strom anliegt.
• Versorgen Sie das Display ausschließlich mit 8V-36V DC-Strom. Achten Sie auf die richtige Verpolung! Eine höhere oder geringere Voltzahl oder die falsche Verpolung beschädigt das Display unwiderruflich!

BEI DER INBETRIEBNAHME:

Bitte beachten Sie, dass Sie zunächst den Power-Knopf drücken und dann ggfls. noch über SOURCE auf das richtige Eingangssignal HDMI/AV/YPbPr/VGA wechseln müssen, um ein Signal zu erhalten. Ist zunächst keine Signalquelle angeschlossen meldet das Display „kein Signal“ und geht nach 30s automatisch aus.

Display bleibt schwarz:

• LED schwarz: keine Stromversorgung. Prüfen Sie das Netzteil oder öffnen Sie sonst einen RMA-Fall
• LED grün: Hintergrundbeleuchtung auf 0 gestellt oder falscher Kanal
• LED rot: prüfen Sie einen der folgenden Fehler
  ■ Anschlussfehler: Bitte überprüfen Sie zunächst noch mal, ob alle Signalquellen richtig angeschlossen sind.

■ Auflösungs/Ansteuerungsfehler:

Bei der Ansteuerung der Displays gibt es die häufigsten Probleme. Das Display unterstützt die unter den Technischen Daten angegebenen Bildformate. Gerade beim gleichzeitigen Betrieb von zwei Displays an einem PC oder dem Anschluss von einem zusätzlichen Display an ein Notebook entstehen häufig Komplikationen, die in der Hard- und Software des PCs begründet sind. Schließen Sie das Display am besten immer zunächst einzeln bei einer Auflösung von 1024x768 bei 60Hz an. Testen Sie von dieser Auflösung ausgehend die für Sie beste Konfiguration.

Beachten Sie, dass erweiterte Desktops zunächst häufig schwarz sind – entsprechend ist auch das Display zunächst schwarz, wenn Sie es als erweiterten Desktop konfigurieren.

Tipp: Nutzen Sie das Display am besten in folgenden Auflösungen: 7“: 1024x600 bei 60Hz, 8“, 10“: 1024x768 bei 60Hz

• Netzteil-Fehler: Reagiert das Display auf keine Eingaben, kann es einen Fehler bei der Stromversorgung geben. Bitte überprüfen Sie zunächst ihre Anschlüsse und eine andere Stromquelle, bevor sie das Display einschicken. Gerne tauschen wir ihnen unkompliziert ein defektes Netzteil aus.
• Bildschirm zeigt nur „Ungültiges Format“: D.h. der Bildschirm kann das anliegende Signal nicht verarbeiten. Z.B. unterstützt faytech’s Monitor keine Bildwiederholfrequenzen über 75Hz. Wenn Sie der Meinung sind dass der Monitor das anliegende Signal darstellen können sollte kontaktieren Sie bitte unseren Service mit der Angabe, welches Signal von welchem Gerät anliegt.

Streifen/Fehler im Bild

• Pixelfehler: Die Displays werden ausführlich getestet und ohne Pixelfehler ausgeliefert. Hat ihr Display trotzdem einen Pixelfehler wenden Sie sich bitte an unseren Support.
• Schrift ist schwer zu lesen, Bild sieht unscharf aus: Das Display-Bild ist in der Original-Auflösung (siehe technische Daten) klar und deutlich zu lesen. Bei höheren Auflösungen interpoliert das Display. Dies führt zu Ungenauigkeiten in der Darstellung und Pixelschwingungen.
• Streifen/Fehler im Bild: Beim Anschluss des Displays über z.B. ein PC-Netzteil entstehen häufig leichte Flackereffekte. Dies liegt an den Störströmungen, die das Netzteil mit aussendet. Bitte prüfen Sie alternative Stromquellen oder achten Sie auf Störquellen, um das Bild zu verbessern.

- Bild ist auf dem Kopf: Drücken Sie (bei Anliegen eines Signals) die + Taste. Hiermit schalten Sie zwei verschiedene Modi durch (Original, Spiegelung Oben/Unten)

TECHNISCHE DATEN

Änderungen im Sinne des technischen Fortschritts vorbehalten

TIMING-PARAMETER UND UNTERSTÜTZTE VGA-AUFLÖSUNGEN

Timing-Parameter:

7": Dot Clock: 170MHZ

Analog / Digital Scanning Frequency (H, V) 30\~83KHZ, 50\~76HZ

8": Dot Clock: 170MHZ

Analog / Digital Scanning Frequency (H, V) 30\~83KHZ, 50\~76HZ

10": Dot Clock: 170MHZ

Analog / Digital Scanning Frequency (H, V) 30\~83KHZ, 50\~76HZ

12": Dot Clock: 170MHZ

Analog / Digital Scanning Frequency (H, V) 30\~83KHZ, 50\~76HZ

Unterstützte VGA-Auflösungen:

640x480, 60Hz, 75Hz	1440x900, 60Hz
800x480, 60Hz, 75Hz	1680x1050, 60Hz
800x600, 60Hz, 75Hz	1600x1200, 60Hz
1024x768, 60Hz, 70Hz, 75Hz	1920x1080, 60Hz
1280x720, 60Hz	720x576, 50Hz
1280x768, 60Hz	1280x720, 50Hz
1280x1024, 60Hz	1920x1080, 50Hz
1360x768, 60Hz

7 INCH TOUCH MONITOR V2

Displaygehäuse (cm):	17,90 x 12,30 x 3.0
Bildschirmdiagonale (Zoll/cm):	7/17,78
Display (cm):	15,40 x 9,00
Befestigung (cm):	Befestigungsschiene, zusätzlich VESA-75-Bohrung
Brutto-Gewicht (inkl Verpackung, kg):	1,80
Netto-Display-Gewicht (kg):	0,40
Seitenverhältnis:	16:10
Physikalische Auflösung:	1024 x 600
Maximal darstellbare Auflösung:	1920 x 1200
Anzahl darstellbare Farben:	16.7M
Helligkeit (cd/m2):	500
Kontrast:	700:1
Typische Reaktionszeit Tr/Tf (ms):	10;15
Betrachtungswinkel horizontal; vertikal (° ):	150;145
Betriebsspannung (V):	8~36
Stromverbrauch (W):	4
Stand-By-Verbrauch (W):	<0,5
Betriebstemperatur (° C):	-25~+75
Touch-Panel:	4-wire resistive
Touch Anschlüsse:	1 x USB port, 1 x serial port
Touch-Panel-Treiber:	Windows, Linux, Mac
Lebensdauer Touch-Panel (Berührungen):	1 Million Berührungen auf einer Stelle ohne Fehler
Reaktionszeit Touch-Panel (ms):	<10
Oberflächenhärtegrad:	3H
Druckstärke (g):	20~150
Anschlüsse, Bild:	2 x Video(1x back cam view), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (inkl. HDCP)
Anschlüsse, Audio:	3 x Audio-In, 1 x Lautsprecher-Ausgang
Anschlüsse: USB-Port / DC-IN	USB Port / 8-36V DC-IN
Weitere Eigenschaften:	OSD-Menu, Lautsprecher, Fernbedienung, Touch-Stift, KFZ-Stromadapter, Treiber-DVD, Anleitung zur Inbetriebnahme

8 INCH TOUCH MONITOR V2

Displaygehäuse (cm):	19,80 x 16,80 x 3,20
Bildschirmdiagonale (Zoll/cm):	8/20,32
Display (cm):	16,20 x 12,2
Befestigung (cm):	Befestigungsschiene, zusätzlich VESA-75-Bohrung
Brutto-Gewicht (inkl Verpackung, kg):	2,05
Netto-Display-Gewicht (kg):	0,60
Seitenverhältnis:	4:3
Physikalische Auflösung:	1024x 768
Maximal darstellbare Auflösung:	1920 x 1200
Anzahl darstellbare Farben:	16.7M
Helligkeit (cd/m2):	250
Kontrast:	700:1
Typische Reaktionszeit Tr/Tf (ms):	6;14
Betrachtungswinkel horizontal; vertikal (° ):	150;150
Betriebsspannung (V):	8~36
Stromverbrauch (W):	5
Stand-By-Verbrauch (W):	<0,5
Betriebstemperatur (° C):	-25~+75
Touch-Panel:	4-wire resistive
Touch Anschlüsse:	1 x USB port, 1 x serial port
Touch-Panel-Treiber:	Windows, Linux, Mac
Lebensdauer Touch-Panel (Berührungen):	1 Million Berührungen auf einer Stelle ohne Fehler
Reaktionszeit Touch-Panel (ms):	<10
Oberflächenhärtegrad:	3H
Druckstärke (g):	20~150
Anschlüsse, Bild:	2 x Video(1x back cam view), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (inkl. HDCP)
Anschlüsse, Audio:	3 x Audio-In, 1 x Lautsprecher-Ausgang
Anschlüsse: USB-Port / DC-IN	USB Port / 8-36V DC-IN
Weitere Eigenschaften:	OSD-Menu, Lautsprecher, Fernbedienung, Touch-Stift, KFZ-Stromadapter, Treiber-DVD, Anleitung zur Inbetriebnahme

10 INCH TOUCH MONITOR V2

Displaygehäuse (cm):	23,50 x 20,20 x 3,20
Bildschirmdiagonale (Zoll/cm):	9.7/24.64
Display (cm):	19,7 x 14,7
Befestigung (cm):	Befestigungsschiene, zusätzlich VESA-75-Bohrung
Brutto-Gewicht (inkl Verpackung, kg):	2,20
Netto-Display-Gewicht (kg):	0,75
Seitenverhältnis:	4:3
Physikalische Auflösung:	1024 x 768
Maximal darstellbare Auflösung:	1920 x 1200
Anzahl darstellbare Farben:	16.7M
Helligkeit (cd/m2):	300
Kontrast:	500:1
Typische Reaktionszeit Tr/Tf (ms):	10;10
Betrachtungswinkel horizontal; vertikal (° ):	150;160
Betriebsspannung (V):	8~36
Stromverbrauch (W):	7
Stand-By-Verbrauch (W):	<0,5
Betriebstemperatur (° C):	-25~+75
Touch-Panel:	4-wire resistive
Touch Anschlüsse:	1 x USB port, 1 x serial port
Touch-Panel-Treiber:	Windows, Linux, Mac
Lebensdauer Touch-Panel (Berührungen):	1 Million Berührungen auf einer Stelle ohne Fehler
Reaktionszeit Touch-Panel (ms):	<10
Oberflächenhärtegrad:	3H
Druckstärke (g):	20~150
Anschlüsse, Bild:	2 x Video(1x back cam view), 1 x YPbPr, 1 x VGA, 1 x HDMI 1.1 (inkl. HDCP)
Anschlüsse, Audio:	3 x Audio-In, 1 x Lautsprecher-Ausgang
Anschlüsse: USB-Port / DC-IN	USB Port / 8-36V DC-IN
Weitere Eigenschaften:	OSD-Menu, Lautsprecher, Fernbedienung, Touch-Stift, KFZ-Stromadapter, Treiber-DVD, Anleitung zur Inbetriebnahme

ANSCHLUSSBELEGUNGEN

Vorbemerkung: Bitte achten Sie auf die richtige PIN-Belegung. PIN1, PIN2,..., gem.

folgendem Schaubild: Vorsicht, dies ist die Mainboard-Seite, NICHT die Kabelseite!

POWER:

Außendurchmesser Verschraubung:

1 3 5 7 9 2 4 6 8 10

VIDEO:

VGA, HDMI, USB-B, EAR-IN: Standard Schnittstellen

FERTIG KONFEKTIONIERTE KABEL:

Artikel FTCAVAIO30, EAN 6920734091324:

30cm All-In-One-cable mit AV1, AV2, YPbBr, Audio, Rückfahrkamera-Switch-Anschlüssen Zeichnung:

Artikel FTCAVAIO150, EAN 6920734091348

150cm All-In-One-cable mit AV1, AV2, YPbBr, Audio, Rückfahrkamera-Switch-Anschlüssen Zeichnung:

Artikel FTCSERIAL150, EAN 6920734091331:

150cm serielles Touch-Kabel

Zeichnung:

Zeichnung: 1 2

VIDEO:

1: GND

2: CarControl

ENGLISH

WARRANTY:

Touchkit : USB Controller Koeffizient im Randbereich | (die) Hardware | Infos über allgemein | (die) Einstellung | (die) Werkzeuge | Display installierte Touchscreen-Controller USB Controller hinzufuegen entleinen OK Abbrechen Übernehmen

Touchkit : USB Controller Koeffizient im Randbereich | (die) Hardware | Infos über allgemein (die) Einstellung (die) Werkzeuge Display (der) Signalton ✓ Signalton bei Berührung (die) Frequenz ☐ Signalton beim Loslassen ✓ Signalton vom Systemlautsprecher (die) Dauer ☐ Signalton von der Soundkarte Linearisierung Art ○ 9-Punkte ● 25-Punkte Doppelklick-Geschwindigkeit kuerzer<< >>laenger Doppelklick-Position kleiner<< >>groesser Normal-Modus Option OK Abbrechen Übernehmen

Option (die) Funktion ✓ aktiviert die constant touch-Funktion ✓ aktiviert die automatische right klick-Funktion ✓ aktiviert die Touch-Funktion ✓ aktiviert die Mauszeiger-Stabilisierung

Touch!14 USB Control Koeffizient im Randbereich | (die) Hardware | Infos über algemein | (die) Einstellung | (die) Werkzeuge | Display (die) Lineaisierungs-Kurve 4-Punkte-Kalibrierung Loeschen und Kalbrieren Lineatisierung Zeichen-Test Bitte nehmen Sie einen 4-Punkte-Abgleich vor. um den Sensor dem Monitor anzupessen Bitte loeschen Sie die Lineansierungsdaten und nehmen Sie einen 4-Punkte-Abgleich vor Bitte nehmen Sie eine 25-Punkte-Linearisierung zur Verbesserung der Lineartaet vor Bitte nehmen Sie einen draw test vor, um die Genauigkeit des Sensors zu pruefen OK Abbrechen Übernehmen

Das Blinksymbol berühren, bis es zu blinken aufhört.

Touchkit : USB Controller Koeffizient im Randbereich | (die) Hardware | Infos über algemein | (die) Einstellung | (die) Werkzeuge | Display Display 1 2 Doppelkicken Sie auf eine beliebige Stelle, um den Touch-Sensor dem ✓ aktivert die Mehrfach-Monitor-Funktion □ Den Touch-Sensor immer an das Haupt-System anpassen Funktions-Modus ○ ganzer Bildschim ○ untere Bildschim ○ linke Bildschim ○ obere Bildschim ○ rechte Bildschim ○ anders OK Abbrechen Übernehmen

bestaetigen Ist der Touch-Sensor dem Monitor bereits zugeordnet2? Ja Nein

Touchlot : USB Controller algegen | (die) Einstellung | (die) Werkzeuge | Display Koeffiziert im Rondereich | (die) Hardware | Infos über die Grenzwerte kleiner<< oben 110 % kleiner<< links 100 % kleiner<< unten 110 % kleiner<< rechts 100 % kleiner<< Versatz X Achoe 0 Pixel >>grosser kleiner<< Versatz Y Achoe 0 Pixel >>grosser kleiner<< >>grosser ✓ Unterstütze Kantenausgleich - 10 % der Fehlwert + 10 % OK Abbrechen Übernehmen

auf den Touchscreen anwenden Maus-Modus (der) Signalton ✓ Automatischer Rechts-Klick Schalter anzeigen 4-Punkte-Kalibrierung Kalibrierungs-Programm ✓ Unterstuetzung der Roatation Beenden

Kontaktdaten, RMA-Bearbeitung

Support Europa: [phone]

Global-Support: [phone]

Support North America: [phone]

Hersteller-Internetseite: www.faytech.com Internetseite RMA: http://rma.faytech.de

RMA-Bearbeitung

Wenden Sie sich bei einem mutmaßlichen Defekt bitte immer zunächst an uns. Unsere ausgebildeten Fachkräfte helfen Ihnen gerne weiter. Liegt tatsächlich ein Defekt vor erhalten Sie über [e-mail] eine RMA-Nº (Return Merchandise Authorization). Senden Sie das defekte Teil mit deutlicher Anbringung der RMA-Nº an obige Adresse ein. Zubehörteile wie Kabel, Adapter oder Netzteile tauschen wir in der Regel unkompliziert vorab aus.

Bitte senden Sie die Ware immer frei an uns. Unfreie Ware (Kosten zahlt der Empfänger) nehmen wir nicht an. In den ersten 30 Tagen nach Erstkauf übernehmen wir sämtliche Transportkosten für Sie. Dafür senden wir ihnen per E-Mail mit der RMA- № Einen Rücksendeschein zu. In der restlichen Garantiezeit tragen wir die Rücksendegebühren.

Für die Service-Fall-Bearbeitung außerhalb Chinas arbeiten wir mit lokalen Bevollmächtigten/lokalen Servicepartnern zusammen die je nach Vertragsgestaltung in unserem Namen auftreten. Weitere Informationen diesbezüglich erhalten Sie auf Anfrage unter den genannten Kontaktdaten.
