BEDIENUNGSANLEITUNG Chronograph Sport GGM.D037 Mondaine

Stundenzähler Zentrumstoppsekunde

Minutenzähler

Push-button A

Drücker B

Ausrichtung der Chronograph- zeiger auf Nullposition

Beispiel:

Einer oder mehrere Chronographzeiger sind nicht in ihren korrekten Nullpositionen und müssen ausgerichtet werden (z.B. nach Batteriewechsel)

1 Krone in Position III herausziehen.
(Alle 3 Chronographenzeiger stellen sich in ihre korrekte bzw. nicht korrekte Null-position. Anzeige wechselt von Alarmzeit zur Referenzzeit.)
2 Drücker A und B gleichzeitig während mindestens 2 Sekunden drücken. (Der Zentrumstoppsekundenzeiger dreht um 360° Korrekturmodus ist aktiviert)

↓

Ausrichtung der Zentrumstoppsekunde

Einzelschritt: A 1 x kurz Kontinvierlich: A lang

Nächsten Zeiger ausrichten B

Ausrichtung des Minutenzählerzeigers und des Stundenzählerzeigers (sind mechanisch gekoppelt)

Einzelschrift: A 1 x kurz Kontinuierlich: A lang

3 Krone in Position I zurückdrücken

Abschluss der Chronographzeiger-Ausrichtung. (dies ist jederzeit möglich. Anzeige wechselt von Referenz- zur Alarmzeit.)

Stundenzähler Drücker A 1 2 3 4 5 6 7 Minutenzähler

Chronograph: Grundfunktion

(Start / Stopp / Nullstellung)

Beispiel:

1 Start: Drücker A drücken

2 Stopp: Um die Zeitmessung abzubrechen, Drücker A nochmals drücken und die 3 Chronographenzähler ablesen: 4h / 20 Min. / 38 Sek.

3 Nullstellung: Drücker B drücken. [Die 3 Chronographenzeiger werden in ihre Nullstellungen zurückgestellt].

Hinweis Solange der Chronograph in Betrieb ist, kann der Alarm nicht bedient werden.

Stundenzähler Drücker A 1 2 3 4 Minutenzähler

Chronograph:

Aufaddierte Zeitmessung

Beispiel:

Start: (Zeitmessung starten)

② Stopp: (z.B. 15 Min. 5 Sek. nach 1)

3 Restart:(Zeitmessung wieder freigeben)

*Stopp: (z.B. 10 Min. 5 Sek nach 1)

= 25 Min. 10 Sek. (Aufaddierte Messzeit wird angezeigt)

5 Nullstellung: Die 3 Chronographenzeiger werden in ihre Nullpositionen zurückgestellt.

Hinweise * Nach kann die Aufaddierung der Zeitmessung fortgesetzt werden. Dies über Drücker A (Restart / Stopp, Restart / Stopp, ...)

Chronograph: Zwischenzeitmessung Beispiel:

2 Zwischenzeit anzeigen:

z.B. 10 Min. 10 Sek. (die Zeitmessung läuft im Hintergrund weiter)

3 Messzeit aufholen:

(die 3 Chronographenzeiger werden im Schnelllauf auf die weitergelaufene Messzeit nachgeführt.)

4 Stopp: (Endzeit wird angezeigt)

5 Nullstellung:

Die 3 Chronographenzeiger werden in ihre Nullpositionen zurückgestellt.

Hinweise

* Nach 3 können weitere Zwischenzeiten angezeigt werden. Dies über Drücker B (Zwischenzeit anzeigen / Messzeit aufholen, ...)

Datum 5130.B

Schnellkorrektur Datum

① Krone in Position II herausziehen. (Uhr läuft weiter)
2 Krone drehen bis das aktuelle Datum (Beispiel 0) erschämt.
3 Krone zurück in Position I drücken.

Hinweise

In der Kolenderschaltphase von 21:00 bis 24:00 Uhr muss das Datum des folgenden Tages eingestellt werden.

Extreme Beschleunigung in der Schnellkorrektur kann zu einer falschen Datumsanzeige führen. Durch Schalten des Datums von 01 bis 31 (Krone Position II) wird die Synchronisation wieder hergestellt.

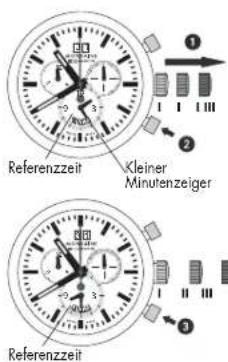

Referenzzeit Kleiner Minutenzeiger Referenzzeit

Einstellung Referenzzeit

1*Krone in Position III herausziehen. (Sekundenzeiger bleibt stehen. Anzeige wechselt von Alarmzeit zur Referenzzeit.)
2 Einstellmodus aktivieren Drücker mind. 2 Sek. drücken. Sobald der kläne Minutenzaiger 1 Min. vorspringt, ist dieser Modus aktiv.
3 Kurzes Drücken: (weniger als 1 Sek.) Die Referenzzeit wird minufenweise vorgestellt.

Mitleres Drücken: [1-2 Sek.]

Die Referenzzeit wird stundenweise

vorgestellt.

Langes Drücken (länger als 2. Sek.)

Die Referenzzelt wird vorgestellt, bis der Drücker losgelassen wird.

↓

Alarmzeit 1 2 3 4

Hinweis

Um die Uhrzeit «sekundengenau» einzustellen, muss die Krone bei der Sekundenzeigerstellung «60» in Position III gezogen werde Die Krone muss «sekundengenau» (als Richtlinie: Radiosignal, Funkuhren etc.) in Pos. I zurückgedrückt worden.

4* Krone zurück in Position I drücken. 1 Ton signalisiert, dass der Alarm ausgeschaltet ist. Die Anzeige wechselt von Referenz- zur Alarmzeit – diese muss neu eingestellt werden.

Was ist die Referenzzeit?

Die Uhrzeit wird mittels Stunden- und Minutenzeiger angezeigt.

Parallel zur Uhrzeit läuft im Hintergrund die Referenzzeit, an welcher sich die Alarmzeit orientiert. Somit muss bei Neueinstellung der Uhrzeit unbedingt auch die Referenzzeit identisch korrigiert werden.

Falls die Referenzzeit nicht mit der Uhrzeit synchronisiert wird, führt dies dazu, dass das Alarmsignal zu einer anderen als der eingestellten Alarmzeit erlönt.

Alarmzeit Drücker

Alarmzeit einstellen

1 Einstellmodus aktivieren Drücker mind. 2 Sek. drücken. Sobald der kleine Minutenzeiger 1 Min. vorspringt, ist dieser Modus aktiv.
2 Einstellen Kurzes Drücken: (weniger als 1 Sek.) Die Alarmzeit wird minutenweise vorgestellt.

Langes Drücken | länger als 2 Sek. | Die Alarmzeit wird vorgestellt, bis der Drücker losgelassen wird.

Alarmzeit Drücker

Ein- / Ausschalten des Alarms

1 Durch kurze Betätigung des Drückers wird der Alarm ein- oder ausgeschaltet:

2 Signaltöne → Alarm eingeschaltet

1 Signalton → Alarm ausgeschaltet

Hinweise

Der Alarm kann max. 12 Std. vor der gewünschten Alarmzeit eingestellt werden.

Wenn die eingestellte Alarmzeit erreicht wird, erlönt ein 20-sekündiges Signal. Nach zwei Minuten wird dieses Signal wiederholt. Durch kurze Betätigung des Drückers wird das Signal sofort ausgeschaltet.

Hinweis

Solarge der Chronograph in Betrieb ist, kann der Alarm nicht bedient werden.

Hinweis

Wenn der Drücker 10 Sek. nicht betätigt wird, deaktiviert sich der Einstellmodus der Alarmzeit. Gleichzeitig signalisieren zwei Töne, dass der Alarm eingeschaltet ist.

Die Uhr wurde mit einer verschraubten Krone ausgestaltet. Um die Wasserdichtigkeit zu garantieren, muss die Krone verschraubt sein. Die Krone darf nur von Hand auf- und zugeschraubt werden.
