BEDIENUNGSANLEITUNG Viera TX-58DXW904 PANASONIC

Detailliertere Anleitung siehe [eHELP] (integrierte Bedienungsanleitung).

eHELP

eHELP

So verwenden Sie die [eHELP] (S. 20)

Vielen Dank, dass Sie dieses Produkt von Panasonic erworben haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und bewahren Sie sie für ein späteres Nachschlagen auf.

Bitte das Kapitel „Sicherheitsmaßnahmen“ in diesem Handbuch aufmerksam lesen.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu bitte auf die dem Gerät beiliegende Pan-Europäische Garantie.

TQB0E2626P11

Deutsch

Inhaltsverzeichnis

Bitte unbedingt lesen

Wichtiger Hinweis 3

Sicherheitsmaßnahmen 4

Kurzleitfaden

Mitgeliefertes Zubehör 7

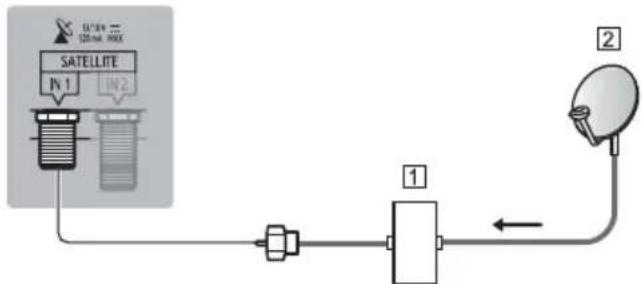

Anschlüsse 9

Anordnung der Bedienelemente 16

Erstmalige automatische Einrichtung ……19

Verwendung Ihres VIERA

Betrachten von Fernsehprogrammen 20

Verwendung eHELP 20

Betrachten von 3D-Bildern 21

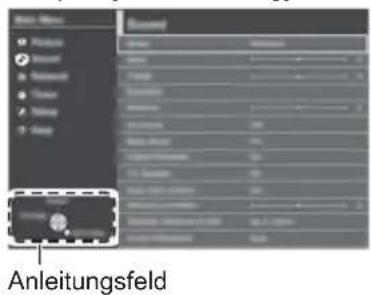

Gebrauch der Menüfunktionen 22

Einstellungen von Bild und Ton ändern 23

Setup-Menü 24

Abstimmen und Bearbeiten von Programmen ……25

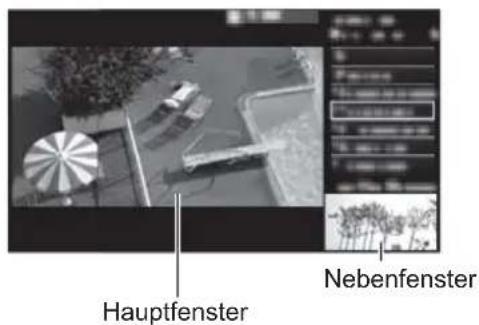

Multi Window 26

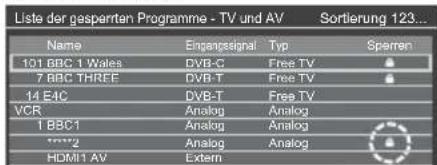

Kindersicherung 26

Ansehen von Inhalten externer Geräte 27

Betrachten von Videotext 28

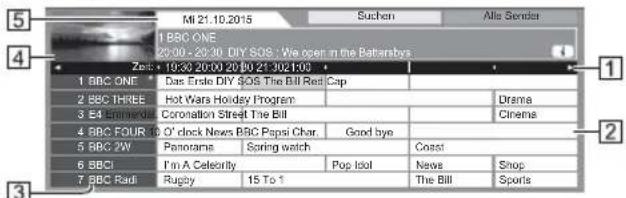

Verwendung des Programmassistenten 29

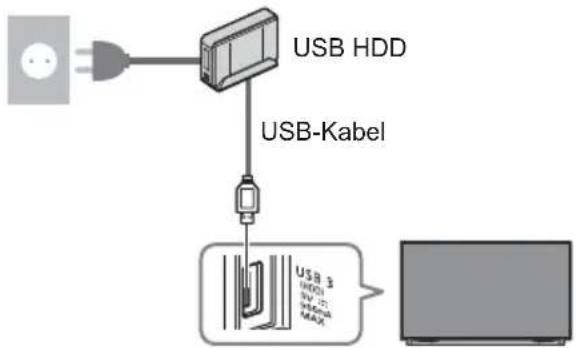

Aufzeichnung auf Festplatte über USB 30

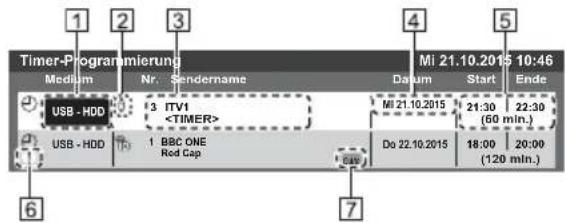

Timer-Programmierung 31

Verwenden des Media Players 32

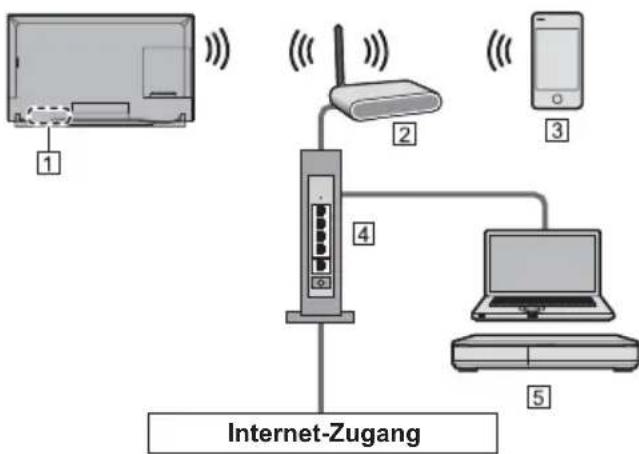

Heimnetzwerk verwenden 33

Weiteres

Häufig gestellte Fragen 35

Pflege und Instandhaltung 36

Technische Daten 36

DOLBY DIGITAL PLUS

POWERED BY DRAGON

• Informationen zu den Marken entnehmen siehe [eHELP] (Support > Lizenzinformationen).

Hinweis für die Funktionen DVB/Datensendungen/IPTV

- Dieser Fernseher entspricht den Standards (Stand August 2015) für die digitalen terrestrischen DVB-T/T2-Dienste (MPEG2, MPEG4-AVC(H.264) und MPEG HEVC(H.265)), die digitalen DVB-C-Kabeldienste (MPEG2, MPEG4-AVC(H.264) und MPEG HEVC(H.265)) und die digitalen DVB-S-Satellitendienste (MPEG2, MPEG4-AVC(H.264) und MPEG HEVC(H.265)).

Bitte konsultieren Sie Ihren Fachhändler hinsichtlich der Verfügbarkeit von DVB-T/T2- oder DVB-S-Diensten an Ihrem Wohnort.

Bitte konsultieren Sie Ihren Kabel-TV-Anbieter hinsichtlich der Verfügbarkeit von DVB-C-Diensten für diesen Fernseher.

• Bei einem Signal, das nicht den Standards DVB-T/T2, DVB-C oder DVB-S entspricht, funktioniert dieser Fernseher möglicherweise nicht wie vorgesehen.
• Abhängig von Land, Region, Sender, Dienstanbieter, Satellit und Netzwerkumgebung stehen nicht alle Funktionen zur Verfügung.
• Nicht alle CI-Module funktionieren ordnungsgemäß mit diesem Fernseher. Informationen über verfügbare CI-Module erhalten Sie bei Ihrem Dienstanbieter.
• Dieser Fernseher funktioniert möglicherweise mit einem nicht vom Dienstanbieter genehmigten CI-Modul nicht ordnungsgemäß.
• Abhängig vom Dienstanbieter werden möglicherweise zusätzliche Gebühren fällig.
• Kompatibilität mit zukünftigen Funktionen oder Diensten kann nicht garantiert werden.

Panasonic garantiert nicht den Betrieb und die Leistung von Peripheriegeräten anderer Fabrikate. Wir übernehmen keinerlei Haftung für Schäden, die durch den Betrieb und/oder die Leistung dieser Peripheriegeräte entstehen.

Zur Aufnahme und Wiedergabe von Inhalten auf diesem und anderen Geräten ist möglicherweise die Erlaubnis des Inhabers des Urheberrechts oder anderer ähnlicher Rechte am jeweiligen Inhalt erforderlich. Da Panasonic nicht berechtigt ist, Ihnen diese Erlaubnis zu erteilen, wird Ihnen diese Erlaubnis nicht erteilt und Panasonic weist ausdrücklich das Recht, die Fähigkeit oder die Absicht von sich, eine solche Erlaubnis in Ihrem Namen einzuholen. Es liegt in Ihrer Verantwortung sicherzustellen, dass Ihre Verwendung dieses oder eines anderen Geräts unter Einhaltung der geltenden Urheberschutzvorschriften Ihres Landes erfolgt. Bezüglich weiterer Informationen zu den relevanten Gesetzen und Bestimmungen machen Sie sich bitte mit den entsprechenden Vorschriften vertraut oder wenden Sie sich an den Inhaber der Rechte an dem Inhalt, den Sie aufzeichnen oder wiedergeben möchten.

Dieses Produkt wird unter der AVC Patent Portfolio-Lizenz für die private, nichtgewerbliche Nutzung durch einen Verbraucher lizensiert, um (i) Videomaterial gemäß AVC-Norm („AVC-Video“) zu codieren und/oder (ii) AVC-Video zu decodieren, das vom Verbraucher im Zuge einer privaten, nichtgewerblichen Tätigkeit codiert und/oder von einem zur Lieferung von AVC-Video lizensierten Videoanbieter erhalten wurde. Für eine Nutzung zu irgendwelchen anderen Zwecken wird keine Lizenz erteilt oder implizit gewährt.

Weitere Informationen hierzu sind von MPEG LA, LLC erhältlich.

Siehe http://www.mpegla.com.

Nur aufrecht transportieren.

Dieses Zeichen besagt, dass das Produkt durch eine doppelte Isolierung geschützt wird.

Sicherheitsmaßnahmen

Um die Gefahr von Stromschlag, Feuer, Schäden oder Verletzungen zu vermeiden, befolgen Sie bitte die nachstehenden Hinweise und Warnungen:

■ Netzstecker und Netzkabel

Warnung

Ziehen Sie den Netzstecker unverzüglich aus der Netzsteckdose, falls Sie irgendetwas Ungewöhnliches feststellen.

• Die Gerätestecker sind von Land zu Land unterschiedlich.

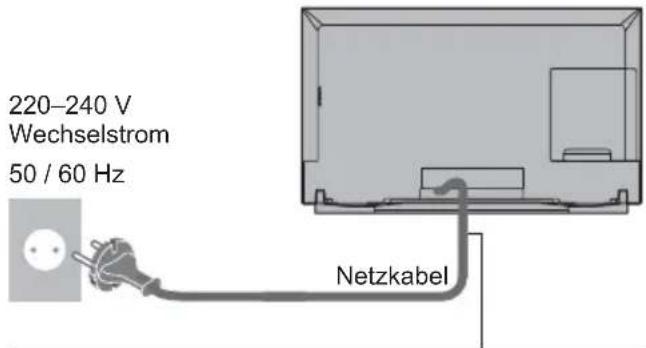

• Dieser Fernseher wird mit 220–240 V Wechselstrom, 50/60 Hz betrieben.
• Schieben Sie den Netzstecker vollständig in die Netzsteckdose ein.
• Um das Gerät spannungsfrei zu schalten, ziehen Sie den Netzstecker aus der Netzsteckdose.

Folgerichtig sollte der Netzstecker jederzeit frei zugänglich sein.

• Ziehen Sie den Netzstecker, bevor Sie den Fernseher reinigen.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen.

• Schützen Sie das Netzkabel vor Beschädigung.

- Stellen Sie keine schweren Gegenstände auf das Netzkabel.

- Verlegen Sie das Netzkabel nicht in der Nähe eines heißen Gegenstands.

- Ziehen Sie nicht am Netzkabel. Halten Sie das Netzkabel während des Herausziehens am Steckergehäuse.

• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.
• Achten Sie darauf, dass das Netzkabel nicht durch den Fernseher abgeklemmt wird.

■ Pflege

Warnung

- Keine Gehäuseteile entfernen und NIE selbst Änderungen am Gerät vornehmen. Im Gerät befinden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können. Im Inneren des Gerätes sind keine Teile vorhanden, die vom Benutzer gewartet werden können.

- Setzen Sie den Fernseher niemals Regen oder Feuchtigkeit aus. Vergewissern Sie sich, dass keine mit Flüssigkeiten gefüllten Gefäße wie z. B. Vasen auf oder über dem Gerät platziert werden, und halten Sie das Gerät von Tropf- oder Spritzwasser fern.

• Führen Sie keine Gegenstände durch die Lüftungsschlitze des Gerätes ein.
• Verwenden Sie keinen nicht zugelassenen Standfuß oder fremdes Befestigungsmaterial. Bitte beauftragen Sie Ihren Panasonic-Fachhändler mit der Aufstellung oder Anbringung der zugelassenen Wandhalterung.
• Setzen Sie den Bildschirm keiner starken äußeren Einwirkung oder Erschütterung aus.
• Sicherstellen, dass keine Kinder auf den Fernseher klettern.
• Stellen Sie das Gerät nicht auf unebenen oder instabilen Unterlagen ab und vergewissern Sie sich, dass das Gerät nicht über die Kanten der Unterlage hinaussteht.

Warnung

Stellen Sie das Gerät nicht auf einer instabilen Unterlage ab. Der Sturz eines Fernsehers kann zu ernsthaften Personenschäden oder sogar zum Tod führen. Viele Verletzungen, insbesonders bei Kindern, können durch einfache Sicherheitsmaßnahmen vermieden werden:

• Befolgen Sie die Empfehlungen zu Schränken und Standfüßen seitens des Fernsehgeräteherstellers.
• Verwenden Sie nur Möbel, die den Fernseher sicher tragen können.
• Vergewissern Sie sich, dass der Fernseher nicht über die Kanten des tragenden Möbels hinaussteht.
• Stellen Sie den Fernseher nicht auf hohe Möbel (z.B. Hängeschränke oder Bücherregale), die über keine Verankerung verfügen und somit keinen geeigneten Halt bieten.
• Legen Sie kein Tuch oder vergleichbare Textilien als Unterlage zwischen Möbel und Fernseher.
• Stellen Sie sicher, dass Kinder nicht auf die Möbel klettern, um an den Fernseher bzw. die dazugehörige Fernbedienung zu gelangen.

Falls Sie beabsichtigen den Standort Ihres Fernseher zu verändern, dann sollten die gleichen Sicherheitsaspekte Anwendung finden.

- Dieses Fernsehgerät ist als Tischgerät vorgesehen.

- Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen.

Um einen Brand zu verhindern, niemals Kerzen oder andere Quellen von offenem Feuer auf oder in der Nähe des Fernsehgerätes aufstellen.

■ Gefahren durch Verschlucken / Ersticken

Warnung

- Die Verpackung (insbesondere Plastiktüten) kann zum Ersticken führen. Kleinteile können von Kindern (unter 3 Jahren) verschluckt werden! Halten Sie derartige Teile unbedingt außerhalb der Reichweite von Kleinkindern.

- Lassen Sie kleine Objekte wie die SD-Karte nicht in die Hände von Kindern gelangen. Entfernen Sie die SD-Karte sofort nach dem Gebrauch und bewahren Sie sie außerhalb der Reichweite von Kleinkindern auf.

■ Standfuß

Warnung

- Den Standfuß nicht zerlegen oder modifizieren.

Vorsicht

• Verwenden Sie auf keinen Fall einen anderen Standfuß als den im Lieferumfang dieses Fernsehers enthaltenen.
• Den Standfuß nicht verwenden, falls er verzogen, gerissen oder gebrochen ist. Bitte wenden Sie sich in diesem Fall unverzüglich an Ihren Panasonic-Fachhändler.
• Bei der Befestigung sicherstellen, dass alle Schrauben fest angezogen werden.
• Sicherstellen, dass der Fernseher beim Aufstellen des Standfußes keinen Stößen ausgesetzt wird.
• Sicherstellen, dass keine Kinder auf den Standfuß klettern.
• Installieren oder entfernen Sie den Fernseher auf/von dem Standfuß mit mindestens zwei Personen.
• Installieren oder entfernen Sie den Fernseher gemäß dem angegebenen Verfahren.

■ Radiowellen

Warnung

• Den Fernseher und den Touchpad-Controller nicht in medizinischen Einrichtungen verwenden oder an Orten mit medizinischen Geräten. Radiowellen vom Fernseher können medizinische Geräte beeinträchtigen und aufgrund solcher Störungen zu Unfällen führen.
• Den Fernseher und den Touchpad-Controller nicht in der Nähe von automatischen Regelsystemen verwenden, wie zum Beispiel Automatiktüren oder Feuermeldeanlagen. Radiowellen vom Fernseher können automatische Steuergeräte beeinträchtigen und aufgrund solcher Störungen zu Unfällen führen.
• Halten Sie zum Fernseher und zum Touchpad-Controller einen Mindestabstand von 15 cm ein, wenn Sie einen Herzschrittmacher haben. Die Radiowellen können die Funktionsfähigkeit des Schrittmachers beeinträchtigen.
• Den Fernseher und den Touchpad-Controller nicht auseinandernehmen oder umbauen.

■ Integriertes Wireless-LAN

Vorsicht

• Das integrierte Wireless-LAN nicht zum Verbinden mit einem drahtlosen Netzwerk (SSID*) verwenden, für das Sie keine Nutzungsrechte besitzen. Netzwerke dieser Art können in Suchergebnissen aufgeführt werden. Ihre Benutzung kann jedoch als illegaler Zugriff behandelt werden.
  *Die SSID ist die Bezeichnung, mit der ein bestimmtes drahtloses Übertragungsnetzwerk identifiziert wird.
• Das integrierte Wireless-LAN keinen hohen Temperaturen, direkter Sonneneinstrahlung oder Feuchtigkeit aussetzen.
• Per Funk übermittelte Daten können abgefangen und überwacht werden.
• Das eingebaute Wireless-LAN verwendet die Frequenzbänder 2,4 GHz und 5 GHz. Um bei Benutzung des eingebauten WLAN Fehlfunktionen oder langsames Ansprechen aufgrund von Funkwelleninterferenzen zu vermeiden, sollte der Fernseher von anderen WLAN-Geräten wie Mikrowellen, Mobiltelefonen und anderen Geräten, welche 2,4 GHz- und 5 GHz-Signale verwenden, entsprechenden Abstand haben.
• Bei Störungen aufgrund von statischer Elektrizität usw. kann der Fernseher zum Schutz des Gerätes den Betrieb einstellen. Schalten Sie in diesem Fall den Fernseher mit dem Netzschalter aus und anschließend wieder ein.

■ Bluetoothdrahtlose Technologie

Vorsicht

- Der Fernseher und der Touchpad-Controller verwenden das 2,4 GHz ISM-Frequenzband (Bluetooth®). Um Fehlfunktionen oder langsames Ansprechen aufgrund von Funkwelleninterferenzen zu vermeiden, sollte der Fernseher und der Touchpad-Controller von anderen Wireless-LAN-Geräten,

Bluetooth-Geräten, Mikrowellen, Mobiltelefonen sowie Geräten, welche 2,4 GHz-Signale verwenden, ferngehalten werden.

Ventilation

Vorsicht

Es sollte ein Mindestabstand von 10 cm um den Fernseher eingehalten werden, um übermäßige Hitze zu vermeiden, die zu frühzeitigem Versagen von elektronischen Bauteilen führen könnte.

10 10 10 10 (cm)

- Die Ventilation darf nicht durch Bedecken der Lüftungsschlitze mit Gegenständen wie Zeitungen, Tischdecken und Vorhängen behindert werden.

- Egal, ob Sie einen Standfuß verwenden oder nicht, stellen Sie immer sicher, dass die Lüftungsschlitze an der Unterseite des Fernsehers nicht blockiert sind und genügend Platz für ausreichende Belüftung vorhanden ist.

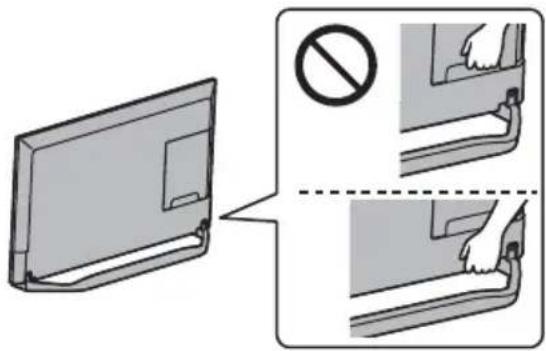

■ Transportieren des Fernsehers

Vorsicht

Ziehen Sie alle Kabel ab, bevor Sie den Fernseher transportieren.

- Mindestens zwei Personen werden benötigt, um den Fernseher zu bewegen. Stützen Sie den Fernseher ab (siehe Abbildung), um Verletzungen zu verhindern, die durch ein Umkippen oder Herunterfallen des Fernsehers verursacht werden können.

■ Bei längerem Nichtgebrauch

Vorsicht

Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

- Ziehen Sie das Netzkabel aus der Steckdose, wenn der Fernseher für längere Zeit nicht genutzt wird.

■ Hohe Lautstärke

Vorsicht

- Sie sollten Ihr Gehör nicht zu starker Lautstärke aus Kopfhörern aussetzen. Dies kann Ihr Gehör dauerhaft schädigen.

- Wenn Sie ein Trommeln in den Ohren hören, reduzieren Sie die Lautstärke oder verwenden Sie vorübergehend keinen Kopfhörer.

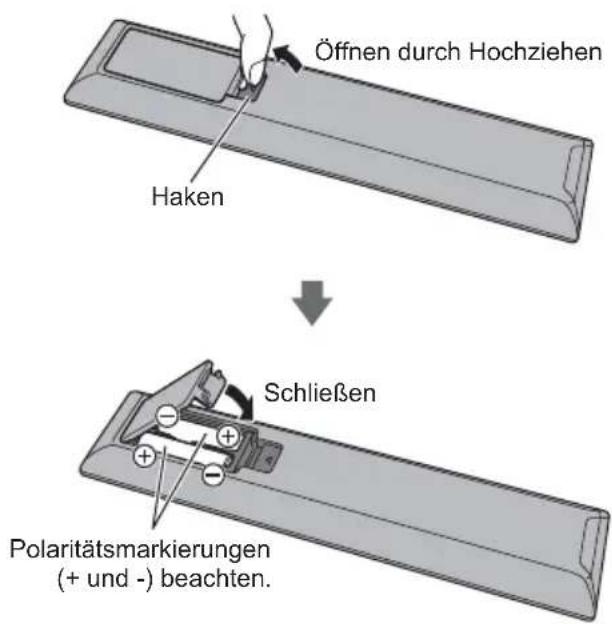

■ Batterie für Fernbedienung / Touchpad-Controller

Vorsicht

- Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zum Auslaufen von Batterieelektrolyt, Korrosion und Explosion führen.

- Nur durch denselben oder einen äquivalenten Typ ersetzen.

- Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.

- Legen Sie nicht zwei Batterien unterschiedlicher Sorten (z. B. eine Alkali- und eine Manganbatterie) gemeinsam ein.

- Verwenden Sie keine wiederaufladbaren Batterien (Ni-Cd-Akkus usw.).

- Batterien dürfen weder verbrannt noch zerlegt werden.

- Setzen Sie Batterien keiner übermäßigen Wärme aus wie z. B. direkter Sonneneinstrahlung, offenem Feuer usw.

- Achten Sie darauf, die Batterien ordnungsgemäß zu entsorgen.

- Entfernen Sie die Batterien aus dem Gerät, wenn Sie dieses für längere Zeit nicht benutzen, damit die Batterien nicht auslaufen, es zu Korrosionsbildung oder gar zu einer Explosion kommen kann.

■ Betrachten von 3D-Bildern

Vorsicht

- Lassen Sie besondere Vorsicht walten, wenn Sie Kinder 3D-Bilder sehen lassen. 3D-Bilder sollten Kindern unter 6 Jahren grundsätzlich nicht gezeigt werden. Alle Kinder müssen während der Vorführung von 3D-Bildern stets aufmerksam durch ein Elternteil oder eine andere Aufsichtsperson beaufsichtigt werden.

- Stellen Sie die Betrachtung der 3D-Bilder sofort ein, wenn Sie sich müde oder unwohl fühlen, andere unangenehme Empfindungen haben oder Bilder doppelt sehen. Legen Sie eine angemessene Pause ein, bevor Sie fortfahren, die Bilder anzuschauen. Wenn Sie den 3D-Effekt mit [3D-Einstellung] einstellen, berücksichtigen Sie, dass jeder Mensch 3D-Bilder anders sieht.

- Schauen Sie keine 3D-Bilder an, wenn Sie sehr lichtempfindlich sind, Herzprobleme haben oder unter anderen Erkrankungen leiden.

- Ihr Entfernungsgefühl beim Sehen von 3D-Bildern kann getäuscht oder verfälscht werden. Achten Sie darauf, nicht versehentlich gegen den Fernsehbildschirm oder andere Menschen zu stoßen.

Stellen Sie sicher, dass sich in Ihrer Umgebung keine zerbrechlichen Gegenstände befinden, um Schäden oder Verletzungen zu vermeiden.

- Als empfohlener Betrachtungsabstand gilt mindestens das 3-fache der Bildhöhe. Betrachten Sie die 3D-Bilder unbedingt mindestens aus der empfohlenen Entfernung.

LED TV

CE!

Das CE Zeichen befindet sich auf dem Typenschild, das auf der Rückseite angebracht ist (nach Abnahme der Kabelabdeckung).

Konformitätserklärung (DoC)

„Hiermit erklärt Panasonic Corporation, dass dieser Fernseher die grundlegenden Anforderungen sowie die anderen relevanten Vorschriften der Richtlinie 1999/5/EG erfüllt.“

Wenn Sie eine Kopie der originalen DoC dieses Fernsehgeräts erhalten wollen, besuchen Sie bitte die folgende Website:

http://www.ptc.panasonic.eu/doc

Beauftragte Einrichtung:

Dieser Fernseher ist für den Einsatz in folgenden Ländern vorgesehen.

Albanien, Andorra, Österreich, Belgien, Bulgarien, Kroatien, Zypern, Tschechische Republik, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Italien, Island, Lettland, Liechtenstein, Litauen, Luxemburg, Malta, Monaco, Montenegro, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowakei, Slowenien, Spanien, Schweden, Schweiz, Türkei, Mazedonien

Der Fernseher kann auch in nicht-europäischen Ländern betrieben werden.

Die WLAN-Funktion dieses Fernsehers darf ausschließlich in geschlossenen Räumen genutzt werden.

Mitgeliefertes Zubehör

Standardzubehör

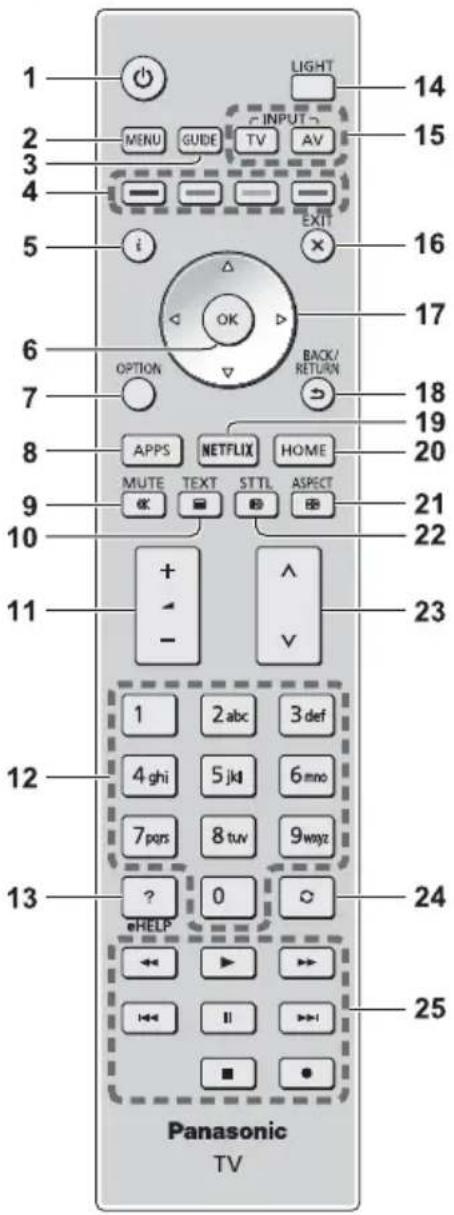

Fernbedienung

→ (S. 16)

N2QAYA000097

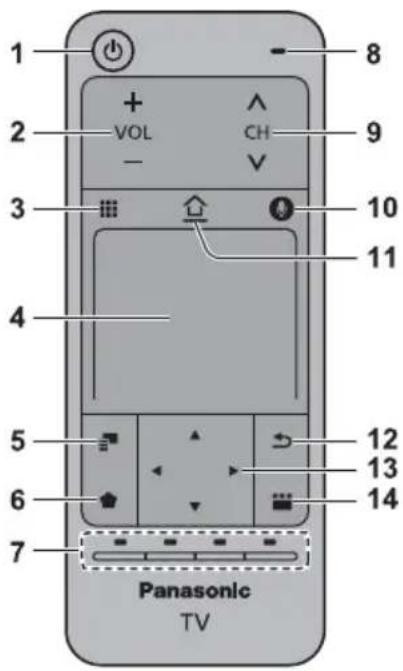

Touchpad-Controller

→ (S. 17)

N2QBYA000012

Standfuß

Die Darstellung zeigt den vormontierten Standfuß. Stellen Sie sicher, dass er angeschraubt wird. (S. 8)

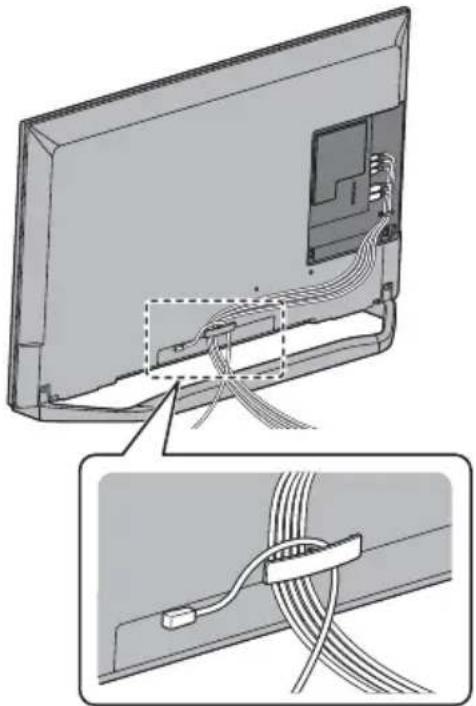

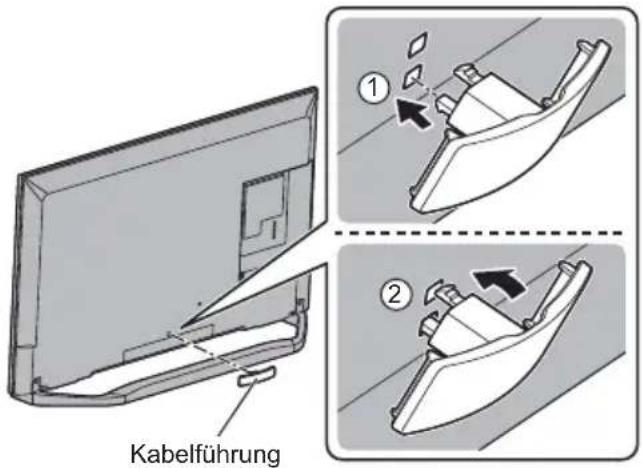

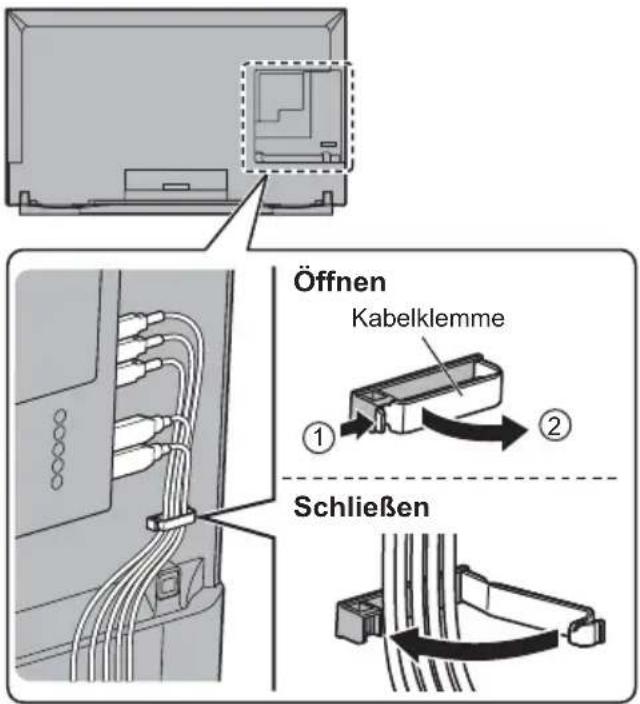

Kabelführung

→ (S. 14)

Batterien (4)

R03

→ (S. 17, 18)

Bedienungsanleitung

Pan-Europäische Garantie

- Möglicherweise sind nicht alle Zubehörteile zusammen verpackt. Achten Sie darauf, keine Zubehörteile versehentlich wegzuwerfen.

Sonderzubehör

3D Brille

• Bei Bedarf können Panasonic 3D Brillen als Zubehör erworben werden.
• Verwenden Sie eine Panasonic 3D Brille, die Bluetooth-Technologie für aktive 3D-Shutter-Brillen unterstützt.
• Weitere Einzelheiten siehe 3D Eyewear (Nur auf Englisch)

http://panasonic.net/viera/support

Zusammenbau / Abnahme des Standfußes

Wenn Sie den Standfuß verwenden, neigt sich der Fernseher aufgrund des schrägen Designs ein wenig.

Ⓐ Schraube (4)

$$ \mathrm{M} 4 \times 1 2 $$

B Schraube (4)

$$ \mathrm{M} 4 \times 1 2 $$

© Halterung (2)

D Platte

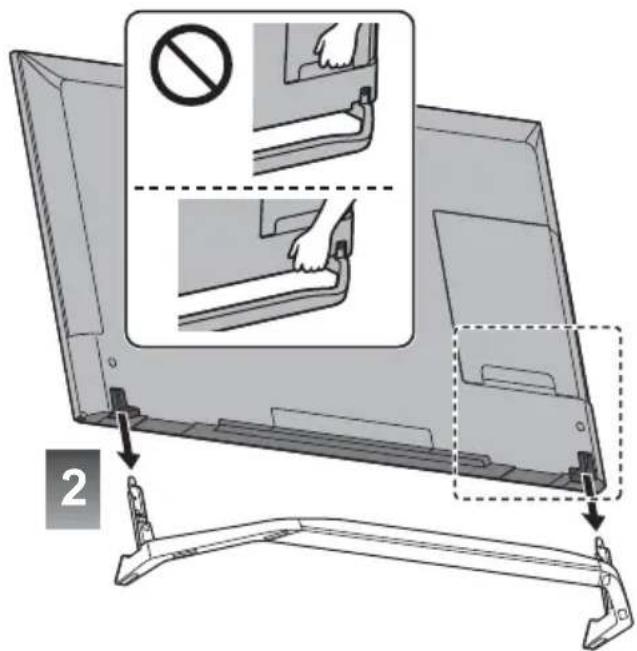

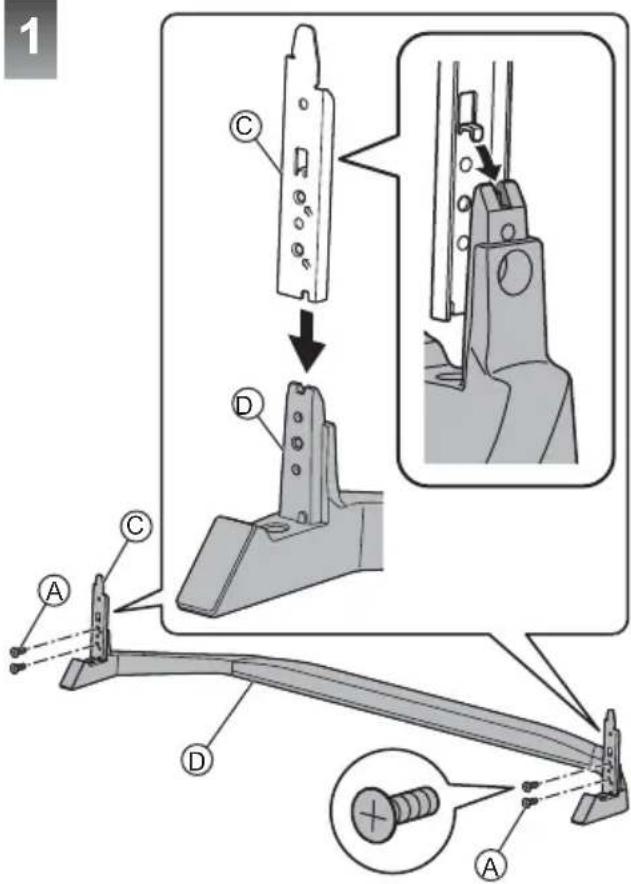

■ Zusammenbau des Standfußes

1

Setzen Sie den Fernseher - leicht nach hinten geneigt - auf den Standfuß.

(Seitenansicht)

2

2

Abnehmen des Standfußes vom Fernseher

Wenn Sie die Wandhalterung benutzen oder den Fernseher wieder verpacken müssen, demontieren Sie den Standfuß folgendermaßen:

1 Entfernen Sie die Schrauben® vom Fernseher.
2 Heben Sie den Fernseher in einem leichten Winkel zu dem Standfuß an, wie angezeigt.

(Seitenansicht)

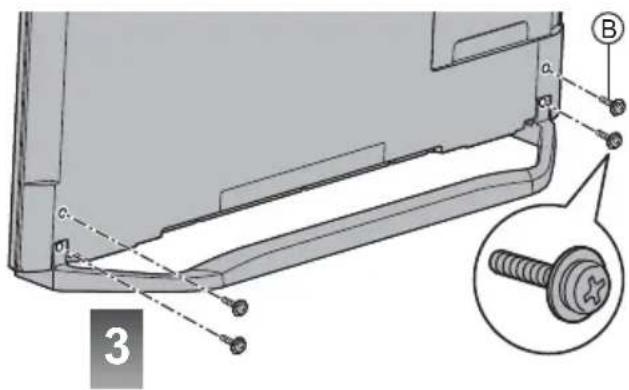

3 Entfernen Sie die Schrauben®aus der Halterung.

Anschlüsse

• Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.
• Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder trennen.
• Prüfen Sie beim Anschließen, ob der Typ der Buchsen und Kabelstecker korrekt ist.
• Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.
• Halten Sie den Fernseher von Elektrogeräten (Videogeräten usw.) oder Geräten mit Infrarotsensoren fern. Andernfalls kann es zu Verzerrungen von Bild oder Ton kommen oder der Betrieb des anderen Gerätes kann gestört werden.
• Bitte lesen Sie auch die Anleitung des anzuschließenden Gerätes.

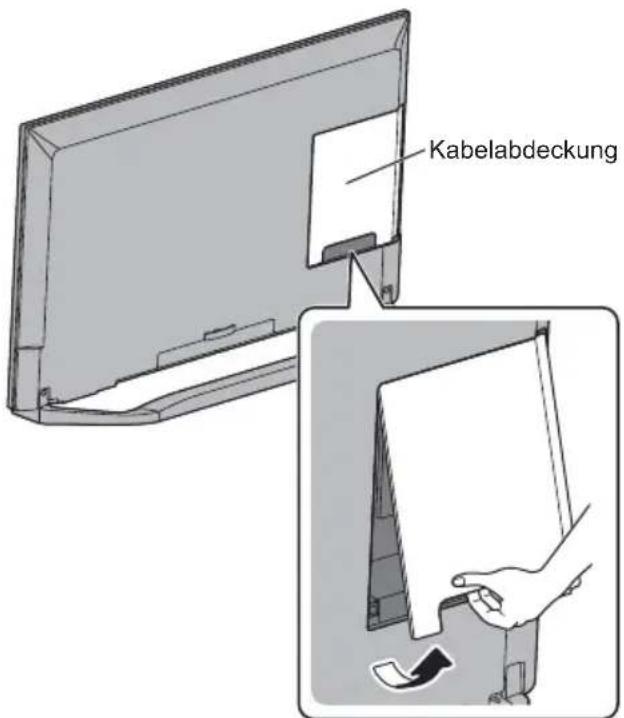

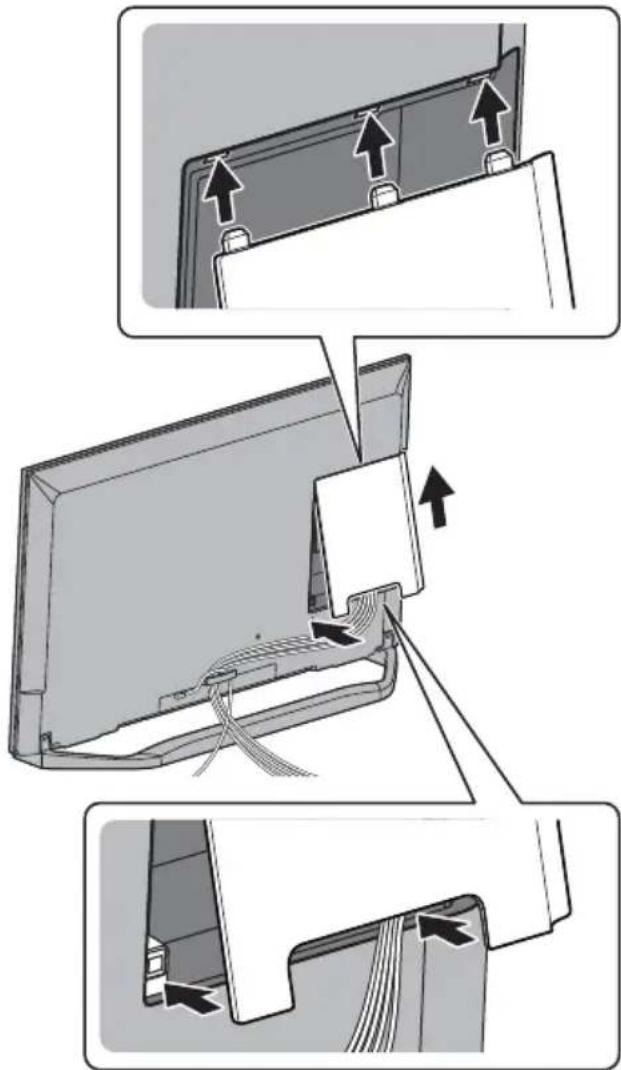

Kabelabdeckung vom Fernseher abnehmen

• Vor dem Herstellen bzw. Trennen von Verbindungen muss die Kabelabdeckung abgenommen werden.
• Nach dem Herstellen der Verbindungen bringen Sie die Kabelabdeckung wieder an. (S. 15)

Kabelabdeckung

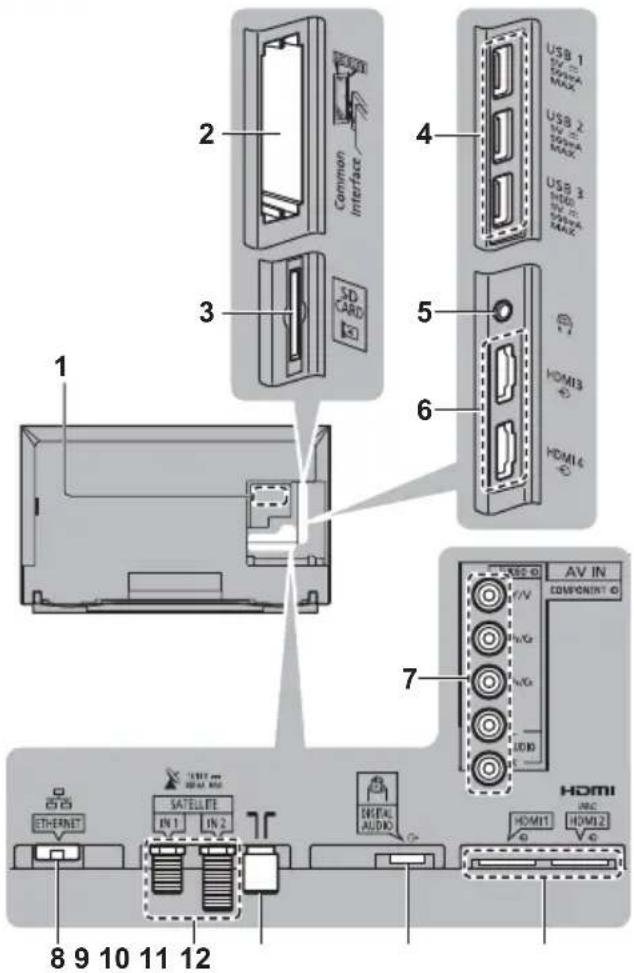

Buchsen

1 2 3 4 5 6 7 8 9 10 11 12 COMMON INTERFACE SD CARD USB 1 USB 2 USB 3 HDMI HDMI3 HDMI4 AV IN COMPONENT HDMI SATELLFE IN 1 IN 2 METHAL AUDIO HDMI1 HDMI2

1 Typenschild
2 CI-Steckplatz 1-2 (S. 14)
3 SD-Kartensteckplatz
4 USB 1-3-Anschluss
5 Kopfhörerbuchse (S. 13)
6 HDMI3-4
7 AV (COMPONENT / VIDEO) (S. 13)
8 ETHERNET (S. 12)
9 Satellitenbuchse (S. 11)
10 Buchse für terrestrische Antenne/Kabel-Anschluss (S. 10)
11 DIGITAL AUDIO
12 HDMI1 - 2 (S. 12, 13)

- Verwenden Sie das HDMI-Terminal, wenn Sie im 4K-Format fernsehen möchten. (S. 13)

Grundlegende Anschlüsse

Netzkabel

220-240 V Wechselstrom 50 / 60 Hz Netzkabel

Kabelklemme (dient zum Zusammenhalten des Netzkabels)

Lösen:

Knopf

Knopf eingedrückt halten

Entfernen vom Fernseher:

Arretierungen

① Arretierungen auf beiden Seiten eingedrückt halten

Antenne

TV

Kabel ① ②

1 HF-Kabel
② Terrestrische Antenne
• Für DVB-C, DVB-T, Analog

Satellitenempfang

• Für DVB-S

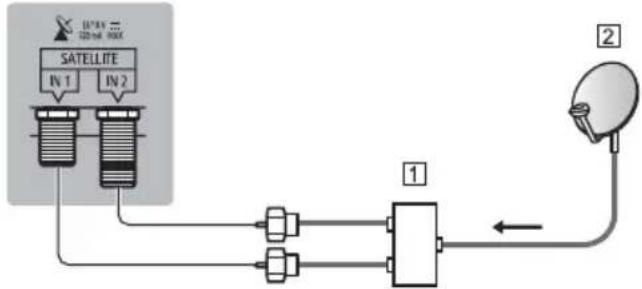

■ Doppel-Tuner (DiSEqc)

TV

1 Satellitenkabel mit Multi-Switcher

② Satellitenschüssel

■ Doppel-Tuner (Einzelkabelsystem)

TV

1 Satellitenkabel mit Einzelkabel-Router

② Satellitenschüssel

Einzel-Tuner

TV

1 Satellitenkabel

② Satellitenschüssel

- Bitte konsultieren Sie Ihren Panasonic-Fachhändler um sicherzustellen, dass Ihre Satellitenschüssel richtig installiert wird. Bitte konsultieren Sie außerdem die Anbieter der empfangenen Programme für weitere Einzelheiten.

DVB-via-IP Server-Verbindung

Dieser Fernseher kann als DVB-via-IP-Server fungieren, der einem anderen Fernseher die Sendung streamt, sofern dieser die Funktion DVB-via-IP-Client oder SAT>IP kompatible Geräte unterstützt.

TV

1 LAN-Kabel (Abgeschirmt)

- Verwenden Sie ein LAN-Kabel mit verdrillten abgeschirmten Leitungen (STP).

② Hub / Router

③ DVB-via-IP-Client (VIERA, usw.)

- Je nach Netzwerkumgebung und Sendung ist diese Funktion möglicherweise nicht verfügbar.

- Die Dual-Tunerfunktion (gleichzeitiges Ansehen oder Aufnehmen von 2 Programmen, usw.) ist während der Verwendung der DVB-via-IP Serverfunktion nicht verfügbar.

- Weitere Informationen siehe [eHELP] (Funktionen > DVB-via-IP).

DVB-via-IP-Client-Verbindung

Dieser Fernseher kann auch als DVB-via-IP-Client fungieren, so dass er an einen DVB-via-IP-Server oder SAT>IP kompatiblen Server angeschlossen werden kann, um gestreamte Sendungen zu empfangen.

- Es wird empfohlen, die Verbindung zu dem DVB-via-IP-Server mit einem LAN-Kabel herzustellen.

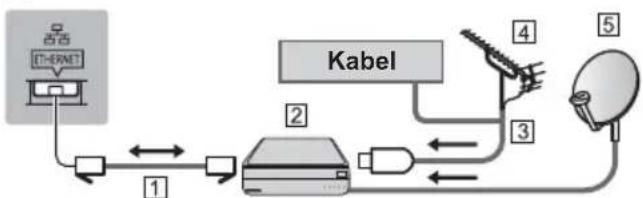

■ Kabelverbindung

TV

1 LAN-Kabel (Abgeschirmt)

- Verwenden Sie ein LAN-Kabel mit verdrillten abgeschirmten Leitungen (STP).

② DVB-via-IP-Server

③ HF-Kabel

4 Terrestrische Antenne

5 Satellitenschüssel

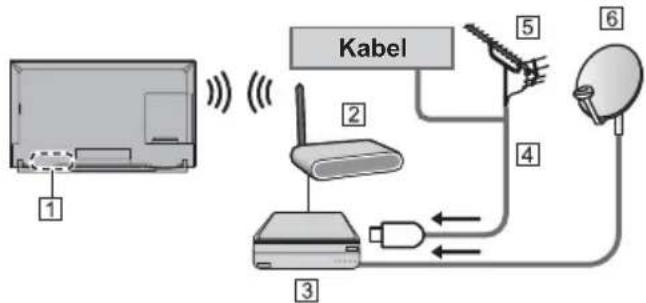

■ Drahtlose Verbindung

Kabel 1 2 3 4 5 6

① Integriertes Wireless-LAN
② Zugangspunkt
③ DVB-via-IP-Server
4 HF-Kabel
5 Terrestrische Antenne
6 Satellitenschüssel

• Je nach Netzwerkumgebung und Sendung ist diese Funktion möglicherweise nicht verfügbar.
  • Informationen zur Verbindung finden Sie in der Bedienungsanleitung des DVB-via-IP-Servers.
• Weitere Informationen siehe [eHELP] (Funktionen > DVB-via-IP).

AV-Geräte

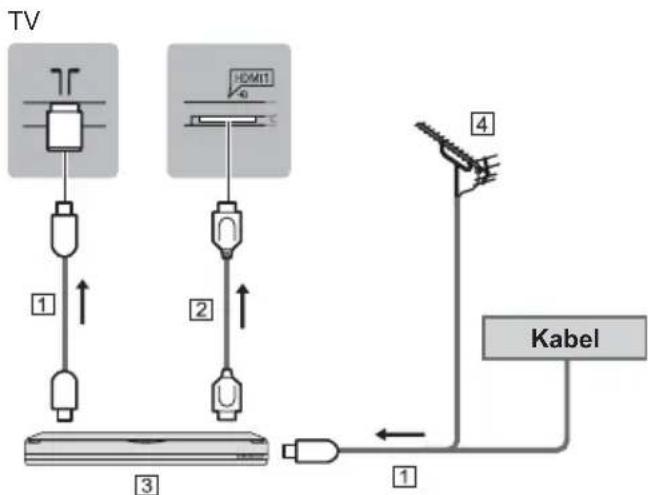

■ DVD-Recorder / VCR

① HF-Kabel
② HDMI-Kabel
③ DVD-Recorder / VCR
4 Terrestrische Antenne

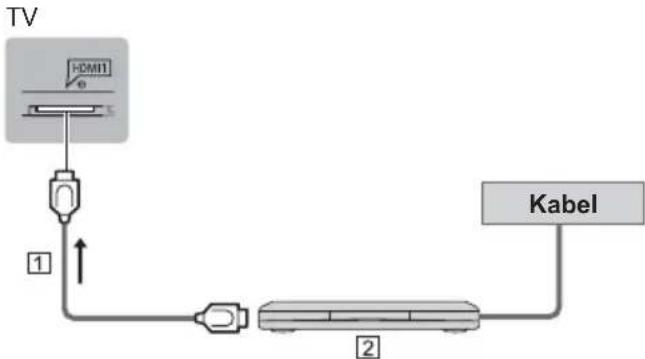

■ Settopbox

① HDMI-Kabel
② Settopbox

Netzwerk

Um Internetdienste nutzen zu können, ist eine Breitband-Netzwerkumgebung erforderlich.

• Wenn Sie nicht über Breitband-Netzwerkdienste verfügen, wenden Sie sich zwecks Hilfestellung an Ihren Fachhändler.
• Bereiten Sie den Internet-Zugang für eine Kabelverbindung oder drahtlose Verbindung vor.
  • Die Einrichtung der Netzwerkverbindung startet bei der Erstinstallation des Fernsehers. → (S. 19)

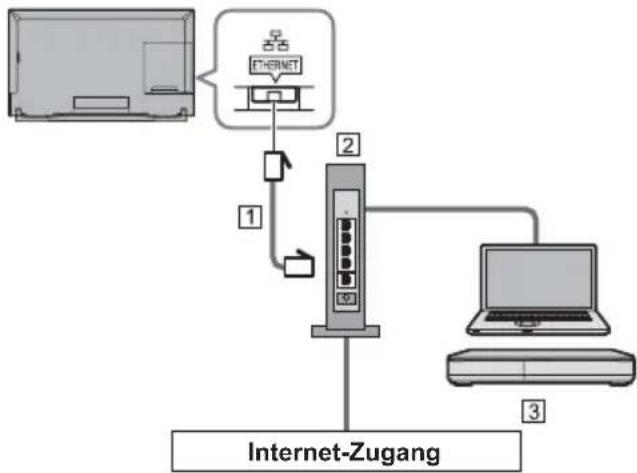

■ Kabelverbindung

TV

1 LAN-Kabel (Abgeschirmt)

- Verwenden Sie ein LAN-Kabel mit verdrillten abgeschirmten Leitungen (STP).

■ Drahtlose Verbindung

1 2 Internet-Zugang

① Integriertes Wireless-LAN
② Zugangspunkt

4K-Anschluss

TV

① HDMI-Kabel

② 4K kompatibles Equipment

- Wenn Sie im 4K-Format fernsehen möchten, schließen Sie das 4K kompatible Gerät am HDMI-Anschluss an.

■ [HDMI Auto-Einstellung] (Setup-Menü)

Bei Verwendung eines 4K kompatiblen Geräts wird das Bild durch den erweiterten Farbbereich wesentlich präziser dargestellt. Ändern Sie die Einstellung entsprechend dem verwendeten Equipment.

[Modus1]:

Für bessere Kompatibilität. Wählen Sie [Modus1], wenn das über den HDMI-Eingang zugeführte Bild bzw. der Ton nicht ordnungsgemäß übertragen wird. [Modus2]:

In dieser Einstellung wird das Bild durch den erweiterten Farbbereich wesentlich präziser dargestellt.

• Zum Ändern der Einstellung

1. Wählen Sie den HDMI-Eingang entsprechend dem verwendeten Equipment.

2. Rufen Sie das Menü auf und wählen Sie [HDMI Auto-Einstellung] (Setup-Menü).

- Weitere Einzelheiten zum zulässigen Format siehe [eHELP] (Fernsehen > 4K-Auflösung > HDMI Auto-Einstellung).

Weitere Anschlüsse

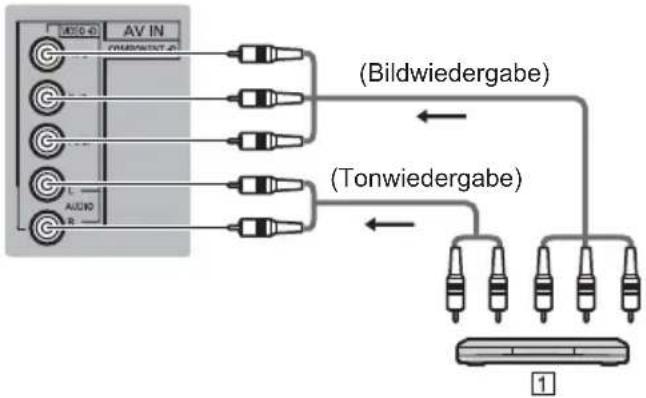

■ DVD-Player

COMPONENT Gerät)

TV

1 DVD-Player

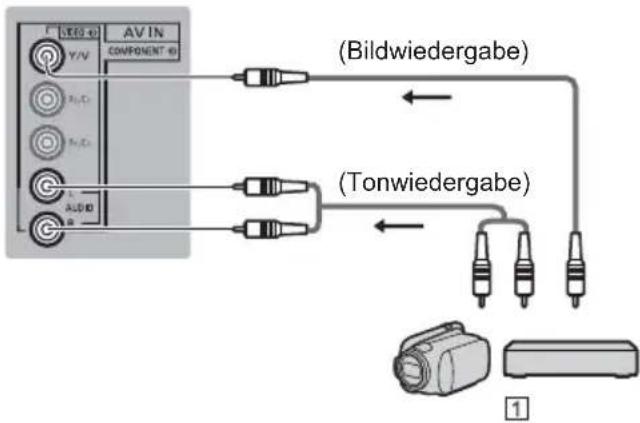

■ Camcorder / Videospielkonsole

(VIDEO Gerät)

TV

AV IN COMPONENT 60 (Bildwiedergabe) (Tonwiedergabe) 1

① Camcorder / Videospielkonsole

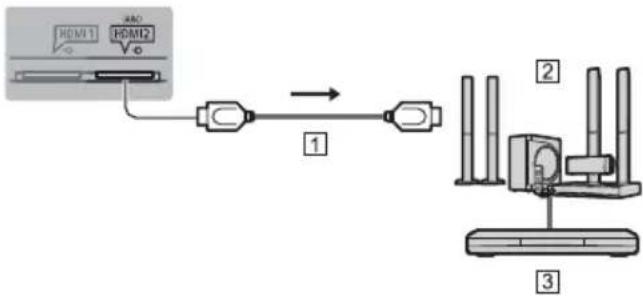

■ Verstärker (Wiedergabe über separate Lautsprecher)

- Verwenden Sie HDMI2 für den Anschluss eines Verstärkers. Diese Verbindung bezieht sich auf die Verwendung eines Verstärkers mit ARC (Audio Return Channel) -Funktion. Bei einem Verstärker ohne ARC-Funktion verwenden Sie DIGITAL AUDIO.

- Zur Wiedergabe von mehrkanaligem Ton von einem externen Gerät (z. B. Dolby Digital 5.1-kanalig) schließen Sie das Gerät an den Verstärker an. Informationen zu den Anschlüssen finden Sie in der Bedienungsanleitung des betreffenden Geräts und des Verstärkers.

TV

① HDMI-Kabel

② Verstärker mit Lautsprecheranlage

③ Externe Geräte (DVD-Player usw.)

■ Kopfhörer

- Zum Einstellen der Lautstärke, siehe [eHELP] (Einstellungen > Ton).

TV

(M3-Stereo-Ministecker)

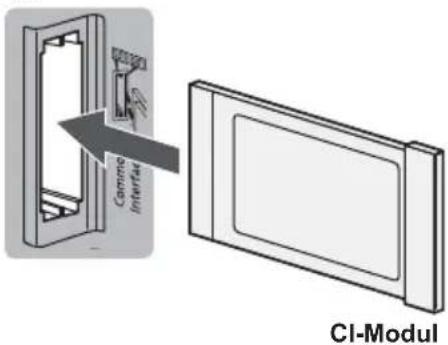

■ Common Interface

• Achten Sie stets darauf, den Fernseher über dessen Netzschalter auszuschalten, bevor Sie das CI-Modul einsetzen oder entfernen.
• Falls eine Smart Card und ein CI-Modul als Satz geliefert werden, setzen Sie zuerst das CI-Modul ein, und setzen Sie dann die Smart Card in das CI-Modul ein.
• Setzen Sie das CI-Modul komplett in der korrekten Richtung ein bzw. nehmen Sie es so heraus.
• Normalerweise erscheinen verschlüsselte Sender. (Welche Kanäle gesehen werden können und welche Funktionen dabei verfügbar sind, ist abhängig vom CI-Modul.)

Wenn der verschlüsselte Sender nicht angezeigt wird [Common Interface] im Setup-Menü

• Möglicherweise gibt es auf dem Markt einige CI-Module mit älteren Firmware-Versionen, die nicht vollständig kompatibel sind mit dem neuen CI+ v1.3 TV. Wenden Sie sich in diesem Fall an Ihren Inhaltsanbieter.
• Weitere Informationen siehe [eHELP] (Funktionen > Common Interface), lesen Sie das Handbuch zum zum CI-Modul oder fragen Sie Ihren Inhaltsanbieter.

TV

Comme Interfer CI-Modul

■ USB HDD (für Aufnahme)

• Schließen Sie eine USB-Festplatte an den Anschluss USB 3 an.
  • Weitere Einzelheiten siehe [eHELP] (Aufzeichnen).

■ VIERA Link

• Verwenden Sie HDMI1 - 4 für VIERA Link Verbindung.
• Weitere Einzelheiten siehe [eHELP] (Funktionen > VIERA Link „HDAVI Control™“).

Kabelanordnung

Befestigen Sie die Kabel mittels Kabelklemme und Kabelführung, und bringen Sie abschließend die Kabelabdeckung wieder an.

■ Anbringen der Kabelführung

Kabelführung

■ Kabelführung abnehmen

Nehmen Sie die Kabelführung in umgekehrter Reihenfolge wieder ab.

■ Befestigen der Kabel mittels Kabelklemme und Kabelführung

Öffnen Kabelklemme ① ② Schließen

• Befestigen Sie die Kabel nach Bedarf.
- Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

■ Anbringen der Kabelabdeckung

• Stellen Sie keine schweren Gegenstände auf die Kabelabdeckung.
• Achten Sie darauf, keine Kabel zwischen dem Fernseher und der Abdeckung einzuklemmen.
• Bei Verwendung der AV Buchsen kann die Abdeckung nicht angebracht werden. Heben Sie die Kabelabdeckung für einen späteren Gebrauch auf.

Anordnung der Bedienelemente

Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqs 8 tuv 9 wyz ? HELP ← → ← ← II →→ Panasonic TV LIGHT INPUT TV AV EXIT OK BACK/RETURN APPS NETFLIX HOME MUTE TEXT STTL ASPECT + ^ V 1 2 abc 3 def 12 1 2 abc 3 def 13 1 2 abc 3 def

1 [O]: Taste Bereitschaft Ein / Aus

2 [Haupt-Menü]

- Aufrufen der Menüs „Bild“, „Ton“, „Netzwerk“, „Timer“, „Setup“ und „Hilfe“.

3 Programmassistent

• Anzeige des Electronic Programme Guide.

4 Farbige Tasten

(rot-grün-gelb-blau)

- Auswahl, Navigation und Bedienung verschiedener Funktionen.

5 Information

- Anzeigen von Sender- und Programminformationen.

6 OK

• Bestätigen von Auswahl und Einstellungen.
- Drücken Sie diese Taste nach Wahl einer Programmposition, um rasch auf ein anderes Programm umzuschalten.
• Aufrufen der Programmtabelle.

7 [Optionsmenü]

- Müheloses Einstellen von Optionen für Bild, Ton und andere Funktionen.

8 APPS

• Anzeige der [Apps] (Liste der Anwendungen).

9 Stummschaltung Ein / Aus

10 Teletext-Taste

11 Erhöhen/Verringern der Lautstärke

12 Zifferntasten

• Umschalten zwischen Programmen und Videotext-Seiten.
• Eingabe von Zeichen.
- Im Standby-Modus wird der Fernseher eingeschaltet.

13 [eHELP]

- Anzeige der [eHELP] (integrierte Bedienungsanleitung).

14 Tastatur-Beleuchtung

- Beleuchtet die Tasten für ca. 5 Sekunden. Erneut drücken, um die Tastatur-Beleuchtung auszuschalten.

15 Wahl des Eingangsmodus

• TV – schaltet um zwischen DVB-S / DVB-C / DVB-T / DVB-via-IP / Analog.
• AV – Umschalten auf die verschiedenen AV-Eingänge.

16 Verlassen

• Rückkehr zum normalen Bild.

17 Cursortasten

- Auswahl und Einstellung von Menüeinträgen.

18 Zurück

• Rückkehr zum/zur vorherigen Menü/Seite.

19 Netflix

• Direkter Zugriff auf den NETFLIX-Dienst.
- Um Funktion vollständig benutzen zu können, ist eine Breitband-Netzwerkumgebung erforderlich.
- Der Dienst kann ohne vorherige Ankündigung geändert oder beendet werden.

20 Startanzeige

• Anzeige des [Startbildschirm].
- Weitere Einzelheiten siehe [eHELP] (Bitte zuerst lesen > Funktionen).

21 Bildseitenverhältnis

• Schaltet das Bildseitenverhältnis um.

22 Untertitel

• Anzeigen von Untertiteln.

23 Erhöhen/Verringern der Programmplatznummer

24 Letzte Ansicht

- Umschalten auf den zuletzt betrachteten Sender oder Eingabemodus.

25 Bedienvorgänge an angeschlossenen Geräten

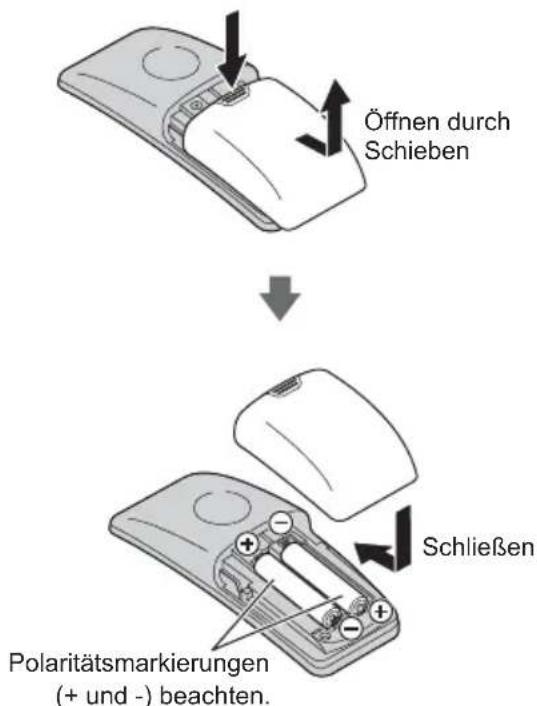

■ Einlegen / Entfernen der Batterien

Öffnen durch Hochziehen Haken Schließen Polaritätsmarkierungen (+ und -) beachten.

Touchpad-Controller

Der Touchpad-Controller ist auf komfortable und intuitive Bedienung ausgelegt, insbesondere im Hinblick auf [Startbildschirm] oder Internetinhalte.

• Sie können den Fernseher ausschließlich über den Touchpad-Controller bedienen.
• Bevor Sie den Touchpad-Controller benutzen, müssen Sie diesen per Bluetooth-Technologie beim Fernseher registrieren.
  Die Registrierung startet automatisch nach dem Einlegen der Batterien, sobald eine Taste gedrückt wird (ausgenommen Taste Bereitschaft Ein/Aus).
• Nach der Registrierung können Sie den Fernseher bedienen, indem Sie diesen Controller auf den Fernseher richten (ausgenommen Taste Bereitschaft Ein/Aus).
• Um die Taste Bereitschaft Ein / Aus zu benutzen, richten Sie den Controller direkt auf den Fernbedienungs-Signalsensor des Fernsehers, denn dieser arbeitet mit Infrarot. (Sie können ohne Registrierung die Taste bedienen.)
• Bei Verwendung der Sprachsteuerungsfunktion wird empfohlen, innerhalb von etwa 15 cm vom Mikrofon des Touchpad-Controllers zu sprechen.
• Weitere Einzelheiten siehe [eHELP] (Funktionen > Touchpad-Controller).

1 2 3 4 5 6 7 Panasonic TV VOL CH V 8 9 10 11 12 13 14

1 ● Taste Bereitschaft Ein/Aus
2 Erhöhen / Verringern der Lautstärke
3 Fernbedienung auf dem Bildschirm

- Drücken, um die grafische Benutzeroberfläche der Fernbedienung anzuzeigen.

4 Touchpad

- Zur Bedienung siehe [Anleitung] in [VIERA Touchpad-Controller] (Setup-Menü).

5 [Optionsmenü]

6 Fügt dem [Startbildschirm] eine Verknüpfung hinzu
7 Farbige Tasten

(rot-grün-gelb-blau)

- Auswahl, Navigation und Bedienung verschiedener Funktionen.

8 Mikrofon

9 Erhöhen / Verringern der Programmplatznummer

10 Sprachsteuerungstaste

- Zur Aktivierung der Sprachsteuerung.

11 Startanzeige

• Anzeige des [Startbildschirm].
- Weitere Einzelheiten siehe [eHELP] (Bitte zuerst lesen > Funktionen).

12 Zurück

• Rückkehr zum/zur vorherigen Menü/Seite.

13 Cursortasten

- Auswahl und Einstellung von Menüeinträgen.

14 APPS

• Anzeige der [Apps] (Liste der Anwendungen).

■ Einlegen / Entfernen der Batterien

Öffnen durch Schieben Schließen Polaritätsmarkierungen (+ und -) beachten.

Hinweis

• Es wird empfohlen, den Touchpad-Controller in der Hand zu halten, wenn Sie ihn benutzen.
• Bei Benutzung des Touchpad-Controllers wird Strom von der Batterie verbraucht (auch bei Berühren des Touch Pads), auch dann, wenn das Fernsehgerät nicht in Betrieb ist. Die Lebensdauer der Batterie kann dadurch verkürzt werden.
• Einige Operationen unterscheiden sich je nach Anwendung.

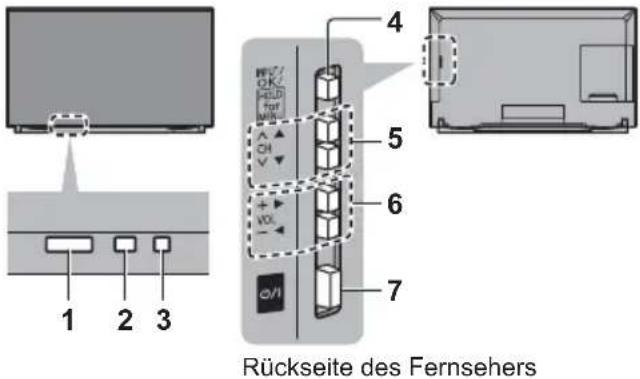

Anzeige- / Bedienfeld

- Beim Drücken der Tasten 4, 5, 6 wird rechts auf dem Bildschirm für 3 Sekunden die Bedienfeld-Anleitung angezeigt, in der die gedrückte Taste hervorgehoben ist.

1 2 3 4 5 6 7 Rückseite des Fernsehers

1 Fernbedienungssignal-Sensor

- Keine Gegenstände zwischen Fernbedienung und den Infrarot-Sensor der Fernbedienung am Gerät stellen.

2 Umgebungssensor

- Erfasst die Raumhelligkeit, um die Bildqualität zu optimieren, wenn [Umgebungssensor] im Menü Bild auf [Ein] gestellt ist.

3 Einschaltleuchte

Rot:

Bereitschaft

Grün:

Ein

Orange:

Bereitschaft mit einigen aktiven Funktionen (Aufzeichnen usw.)

- Bei Verwendung der Fernbedienung quittiert diese LED durch Blinken den Empfang eines Befehls am Fernseher.

4 Wahl des Eingangsmodus

- Wiederholt drücken, bis der gewünschte Modus erreicht ist.

[Haupt-Menü]

- Ca. 3 Sekunden gedrückt halten, um das Hauptmenü anzuzeigen.

OK (wenn im Menüsystem)

5 Erhöhen / Verringern der Programmplatznummer

- Cursor auf / ab (wenn im Menüsystem)

6 Erhöhen / Verringern der Lautstärke

- Cursor links / rechts (wenn im Menüsystem)

7 Netzschalter

• Zum Ein- / Ausschalten des Gerätes verwenden.
- Um das Gerät spannungsfrei zu schalten, ziehen Sie den Netzstecker aus der Netzsteckdose.
• [O/I]: Bereitschaft / Ein

Erstmalige automatische Einrichtung

Beim ersten Einschalten wird automatisch die Suche nach verfügbaren Fernsehkanälen gestartet und es werden Optionen zur Einrichtung des Fernsehers angeboten.

• Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.
• Bitte stellen Sie alle Anschlüsse (S. 9 - 15) her und nehmen Sie alle Einstellungen (falls erforderlich) an den angeschlossenen Geräten vor, bevor Sie die automatische Einrichtung starten. Einzelheiten zu den Einstellungen des angeschlossenen Gerätes finden Sie in dessen Bedienungsanleitung.

1 Schließen Sie den Fernseher an eine Netzsteckdose an und schalten Sie ihn ein

- Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.

2 Wählen Sie folgende Einträge

Richten Sie jedes Element ein, indem Sie den Anweisungen auf dem Bildschirm folgen.

Beispiel:

Bitte wählen Sie Ihren Betrachtungsmodus.

Zu Hause Shop

■ Verwendung der Fernbedienung

Bewegen des Cursors

Zugreifen auf den Eintrag / Speichern der Einstellung

Zurückkehren zum vorherigen Eintrag (wenn verfügbar)

Wählen Sie die gewünschte Sprache

Wählen Sie [Zu Hause]

Wählen Sie als gewünschten Betrachtungsmodus [Zu Hause] aus, wenn Sie das Gerät zu Hause nutzen.

- [Shop] ist für die Aufstellung beim Händler vorgesehen.

- Um den Betrachtungsmodus später zu ändern, müssen Sie alle Einstellungen durch Ausführen der Funktion Werkeinstellungen initialisieren.

Richten Sie den Netzwerkanschluss ein

Wählen Sie Ihr Land aus

- Wählen Sie je nach ausgewähltem Land auch Ihre Region oder speichern Sie die Kindersicherungs-PIN („0000“ kann nicht gespeichert werden).

Markieren Sie den TV-Signalmodus und wählen Sie dann [Auto Setup starten]

: Einstellen (nach verfügbaren Sendern suchen)

☐: Einstellung überspringen

• Der Bildschirm „Auto Setup“ sieht je nach Land und ausgewähltem Signalmodus unterschiedlich aus.
  • [Setup von DVB-S-Antenne]

Vergewissern Sie sich, dass die Anschlüsse ordnungsgemäß hergestellt wurden (S. 11) und wählen Sie den Tuner-Modus ([Dual-Tuner] / [Single-Tuner]).

• [DVB-C-Netzwerkeinstellungen]

Stellen Sie [Frequenz] und [Netzwerk ID] normalerweise auf [Auto].

Wird [Auto] nicht angezeigt oder falls aus anderen Gründen notwendig, geben Sie die vom Kabelanbieter angegebenen Werte für [Frequenz] und [Netzwerk ID] mit den Nummerntasten ein.

Damit ist die automatische Einrichtung abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

Falls die Abstimmung fehlschlagen sollte, überprüfen Sie das Satellitenkabel, das HF-Kabel und die Netzwerkverbindung; befolgen Sie anschließend die Anweisungen auf dem Bildschirm.

Hinweis

• Der Fernseher schaltet automatisch in den Standby-Modus um, wenn für 4 Stunden kein Vorgang ausgeführt wurde und wenn [Auto-Standby] im Timer-Menü auf [Ein] gestellt ist.
• Sofern im Timer-Menü Auto-Ausschaltfunktion] auf [Ein] gestellt ist und kein Signal empfangen wird und 10 Minuten lang keine Bedienschritte erfolgen, schaltet sich der Fernseher in den Bereitschaftsmodus.
  • Für die erneute Einstellung aller Sender
  [Auto Setup] in [Tuning-Menü] (Setup-Menü)
• Zum späteren Hinzufügen des verfügbaren TV-Signalmodus
  [TV-Signal hinzufügen] in [Tuning-Menü] (Setup-Menü)
• Zur Initialisierung aller Einstellungen
  [Werkseinstellungen] in [System-Menü] (Setup-Menü)

Betrachten von Fernsehprogrammen

1 Schalten Sie den Fernseher ein

oder

(Fernbedienung)

- Dazu muss der Netzschalter eingeschaltet sein. (S. 18)

Für einige Sekunden wird am oberen Bildschirmrand eine Informationsleiste eingeblendet.

- Weitere Einzelheiten zur Bedienung und Einstellung siehe [eHELP] (Bitte zuerst lesen > Funktionen).

2 Wählen Sie den gewünschten Modus

TV Auswahl DVB-S DVB-C DVB-T DVB-via-IP Analog

- Jeweils verfügbare Modi sind von den gespeicherten Kanälen abhängig.

3 Wählen Sie einen Kanal

oder

- Um eine zwei- oder mehrstellige Kanalnummer zu wählen, z. B. 399

Verwendung eHELP

[eHELP] ist die im Fernseher integrierte detaillierte Hilfefunktion, die die einzelnen Funktionen und deren Einsatz erläutert und Hinweise zur Bedienung gibt.

1 Zeigen Sie [eHELP] an

oder

[Hilfe] [eHELP]

- Wenn schon einmal auf [eHELP] zugegriffen wurde, wird der Bestätigungsbildschirm angezeigt, auf dem Sie auswählen können, ob Sie zur [Erste Seite] oder zur [Letzte gesehene Seite] gehen wollen.

2 Wählen Sie die Kategorie und den Eintrag aus

Kategoriefeld

Eintragsfeld

① Kategorie auswählen ② Zugreifen

③ Eintrag auswählen ④ Zugreifen

Untereintragsfeld

Kommentar

⑤ Untereintrag auswählen ⑥ Zugreifen

• Rückkehr zum vorherigen Feld

- Scrollen der Beschreibung (wenn mehr als 1 Seite vorhanden) Während die Beschreibung angezeigt wird

- Anzeige des Menüs im Zusammenhang mit der Beschreibung (nur bei einigen Beschreibungen) (Rot)

- Funktionen dieses Fernsehers prüfen Bitte zuerst lesen > Funktionen

Betrachten von 3D-Bildern

Mit der 3D Brille (optional) können Sie bei Inhalten oder Sendungen mit 3D-Effekt 3D-Bilder sehen.

• 3D-Bilder können nur mit der 3D Brille gesehen werden.
• Bitte lesen Sie erst die Anleitung zur 3D Brille, wenn Sie diese benutzen.
• Dieser Fernseher unterstützt die 3D-Formate [Bildfolge]*, [Nebeneinander] und [Untereinander]. (3D-Inhalte in 4K Format werden nicht unterstützt.)
• Weitere Einzelheiten siehe [eHELP] (Fernsehen > 3D).
  *: Bei diesem 3D-Format werden die Bilder für das linke und das rechte Auge in HD-Qualität aufgezeichnet und abwechselnd wiedergegeben.

Betrachten von 3D-Bildern

- Verwenden Sie eine Panasonic 3D Brille, die Bluetooth-Technologie für aktive 3D-Shutter-Brillen unterstützt.

■ Wiedergabe von 3D-kompatiblen Blu-ray Discs (Bildfolge-Format)

• Verbinden Sie den 3D-kompatiblen Player über ein vollständig verdrahtetes HDMI-Kabel. (Wenn Sie einen nicht 3D-kompatiblen Player verwenden, werden die Bilder im 2D-Modus angezeigt.)
• Wenn sich der Eingangsmodus nicht automatisch umschaltet, wählen Sie den Eingangsmodus für die Verbindung mit dem Player mithilfe der AV-Taste aus.

■ 3D-unterstützte Sendung

- Für Fragen der Verfügbarkeit dieses Dienstes wenden Sie sich bitte an den Inhaltsanbieter oder Programmanbieter.

■ Mit 3D-fähigen Panasonic-Produkten aufgenommene 3D-Fotos und 3D-Videos

- Verfügbar in Media Player und Netzwerkdiensten.

■ In 3D konvertierte 2D-Bilder

- Stellen Sie auf den Modus [2D→3D] in [3D-Modusauswahl] ([Bild] > [3D-Einstellungen] > [3D Modus]). (3D-Inhalte im 4K-Format werden nicht unterstützt.)

Vergewissern Sie sich, dass die Registrierung der 3D Brille vollzogen ist. Einzelheiten hierzu finden Sie in der Bedienungsanleitung der 3D Brille.

1 Schalten Sie die 3D Brille ein und setzen Sie sie auf

Nach dem Einschalten wird der Status der Verbindung und der Ladezustand der Batterie am unteren rechten Bildrand angezeigt.

2 Schauen Sie die 3D-Bilder an

Wenn Sie das erste Mal 3D-Bilder anschauen, werden Sicherheitshinweise angezeigt. Um mit dem Anschauen der 3D-Bilder fortzufahren, wählen Sie [Ja] oder [Nein].

Hinweis

• Schalten Sie die 3D Brille nach dem Gebrauch aus.
• Verwenden Sie die 3D Brille innerhalb eines Abstands von 3,2 m zum Fernseher. Sie können die 3D-Bilder mit der 3D Brille nicht in zu großer Entfernung vom Fernseher anschauen, da der Empfang der Radiowellen vom Fernseher sich dann verschlechtert.
• Gegenstände zwischen dem Fernseher und der 3D Brille oder bestimmte Umgebungsbedingungen können den Verfügbarkeitsbereich verkürzen.
• Achten Sie beim Anschauen von 3D-Bildern darauf, dass Ihre Augen etwa horizontal eben sind, so dass Sie keine Doppelbilder sehen.
• Wenn der Raum mit Leuchtstofflampen (50 Hz) ausgeleuchtet wird und Sie bei Verwendung der 3D Brille ein Flimmern wahrnehmen, so schalten Sie diese Lichtquelle aus.
• Der Sichtbereich der 3D Brille ist von Person zu Person verschieden.

Gebrauch der Menüfunktionen

Verschiedene Menübefehle können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen ermöglichen.

1 Rufen Sie die Menüanzeige auf

MENU

- Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt.

2 Wählen Sie das gewünschte Menü

3 Wählen Sie den gewünschten Eintrag

Beispiel: [Toneinstellung]

Anleitungsfeld

• Verlassen des Menübildschirms

• Rückkehr zur vorherigen Anzeige

• Umblättern der Menüseiten

■ Auswahl aus mehreren Optionen

■ Einstellung über Pegelsteller

① Ändern ② Speichern

■ Weiterschalten zur nächsten Anzeige

Kindersicherung

Zugreifen

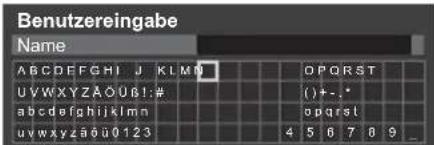

■ Eingeben von Zeichen über die eingeblendete Tastatur

Bei bestimmten Funktionen können Namen oder Zahlen frei eingegeben werden.

Benutzereingabe Name ABCDEFGHIJKLMNOPQRSTUVWXYZA061.# abcdefghijklmnopqrstuvwxyz0123 OPORST ( )+..* opqrst 4 5 6 7 8 9 _

1 Geben Sie die Zeichen nacheinander ein

Auswählen

② Einstellen

2 Speichern

- Sie können die Zeichen mit den Zifferntasten eingeben.

■ Zurücksetzen der Einstellungen

- Nur Bild- oder Toneinstellungen

[Grundeinstellungen] im Bildmenü oder Tonmenü

- Zur Initialisierung aller Einstellungen

[Werkseinstellungen] in [System-Menü] (Setup-Menü)

Einstellungen von Bild und Ton ändern


1 Rufen Sie die Menüanzeige auf und wählen Sie [Bild]

① Auswählen

② Zugreifen

2 Wählen Sie [Modus]

①Auswählen

②Zugreifen

3 Den gewünschten Bildmodus auswählen

Für jeden Eingang können Sie den bevorzugten Modus auswählen.

• [Modus] kann im 2D- bzw. 3D-Modus jeweils separat eingestellt werden.
  • Informationen zu den anderen Punkten siehe [eHELP] (Einstellungen > Bild).
• Zum Zurücksetzen der aktuellen [Modus] auf die Standardeinstellungen
  [Grundeinstellungen] im Bildmenü

Ton

1 Rufen Sie die Menüanzeige auf und wählen Sie [Ton]

① Auswählen

② Zugreifen

2 Wählen Sie [Modus]

①Auswählen

②Zugreifen

3 Wählen Sie den Ton-Modus

Für jeden Eingang können Sie den bevorzugten Modus auswählen.

[Standard]:

Liefert die passende Tonqualität für alle Arten von Szenarien.

[Musik]:

Verbessert die Tonqualität beim Betrachten von Musikvideos usw.

[Ambiente]:

Verstärkt räumliche Effekte und liefert sauberen Klang.

[Benutzer]:

Dient zur manuellen Einstellung des Tons mit dem Equalizer, sodass er Ihrer gewünschten Tonqualität entspricht.

Die folgenden Funktionen können für jeden einzelnen Modus angepasst werden.

[Bass] / [Höhen] / [Surround] / [Bass-Verstärkung]

Im Benutzermodus wird im Tonmenü [Equalizer] angezeigt anstelle von [Bass] und [Höhen]. Wählen Sie den [Equalizer] aus und stellen Sie die Frequenz ein.

• Diese Funktion ist nur für den Ton vom TV-Lautsprecher wirksam.
• Informationen zu den anderen Punkten siehe [eHELP] (Einstellungen > Ton).
• Zum Zurücksetzen der aktuellen [Modus] auf die Standardeinstellungen
  [Grundeinstellungen] im Tonmenü

Setup-Menü

Dient zur automatischen Neu-Abstimmung aller empfangbaren Sender.

• Diese Funktion steht zur Verfügung, nachdem die Abstimmung der Sender ausgeführt wurde.
• Nur der ausgewählte Modus wird erneut abgestimmt. Alle früheren Kanaleinstellungen werden gelöscht.
• Wenn eine Kindersicherungs-PIN erforderlich ist, um gesperrte Kanäle neu einzustellen.
• Falls die Abstimmung nicht vollständig abgeschlossen wurde
  [Manueller Suchlauf] in [Tuning-Menü] (Setup-Menü)
• Weitere Informationen siehe [eHELP] (Fernsehen > Abstimmen und Bearbeiten von > Auto Setup).

DVB-S

1 Wählen Sie DVB-S

TV

2 Rufen Sie die Menüanzeige auf und wählen Sie [Setup]

MENU

Setup

①Auswählen

②Zugreifen

3 Wählen Sie [Tuning-Menü DVB-S]

① Auswählen

② Zugreifen

4 Stellen Sie [Antennen System] und [LNB Grundeinstellungen] ein

Tuning-Menü DVB-S

Antennen System DiSEqC 1.0

LNB Grundeinstellungen

3

1 Wählen Sie [Antennen System] und nehmen Sie die Einstellung vor
2 Wählen Sie [LNB Grundeinstellungen]

- Wählen Sie [Dual-Tuner-Modus] und setzen Sie auf [Ein] um duale Tuner-Funktionen zu nutzen.

3 Stellen Sie [LNB] und [Satellit] ein

- Wählen Sie [IN 1] / [IN 2] im [Signal-Eingang] eingestellt für jeden Tuner.

4 Speichern

BACK/ RETURN

5 Wählen Sie [Auto Setup]

① Auswählen

② Zugreifen

6 Stellen Sie [Modus Suchlauf] / [Programmsuche] ein

- Nach dem Einstellen wählen Sie [Suchlauf starten].

7 Es erscheint die Bestätigungsanzeige. Drücken Sie die OK-Taste, um die automatische Einrichtung zu starten.

(Die Einstellungen werden automatisch vollzogen)

Nach Abschluss des Vorgangs wird das Programm mit der niedrigsten Programmposition angezeigt.

DVB-C, DVB-T, Analog

1 Wählen Sie DVB-C, DVB-T oder Analog

TV

2 Rufen Sie die Menüanzeige auf und wählen Sie [Setup]

MENU

Setup

① Auswählen

② Zugreifen

3 Wählen Sie [Tuning-Menü DVB-C], [Tuning-Menü DVB-T] oder [Tuning-Menü Analog]

① Auswählen

② Zugreifen

- Der Menüname ist je nach TV-Modus unterschiedlich.

4 Wählen Sie [Auto Setup]

5 Stellen Sie [DVB-C Auto Setup Einstellungen] (DVB-C) ein

- Nach dem Einstellen wählen Sie [Suchlauf starten].

6 Es erscheint die Bestätigungsanzeige. Drücken Sie die OK-Taste, um die automatische Einrichtung zu starten.

(Die Einstellungen werden automatisch vollzogen)

Nach Abschluss des Vorgangs wird das Programm mit der niedrigsten Programmposition angezeigt.

DVB-via-IP

1 Wählen Sie DVB-via-IP

2 Rufen Sie die Menüanzeige auf und wählen Sie [Setup]

① Auswählen

② Zugreifen

3 Wählen Sie [Tuning-Menü DVB-via-IP]

①Auswählen

②Zugreifen

4 Wählen Sie [Auto Setup]

5 Ein Bestätigungsbildschirm wird angezeigt. Drücken Sie dann OK.

6 Wählen Sie einen Server aus [Server Liste]

1 Einen Server festlegen
2 Wählen Sie [Sendersuche]

7 Wählen Sie einen Suchmodus

8 Legen Sie [Client Einstellungen] fest

1 Wählen Sie [Client Einstellungen]
2 Wählen Sie die Netzwerkumgebung zwischen dem Client und dem Server
3 Wählen Sie [Server Liste]

9 Wählen Sie [Sendersuche]

10 Legen Sie [DVB-via-IP Suchlauf-Modus] fest (Einstellungen werden automatisch vollzogen)

- Stellen Sie [DVB-via-IP Satelliten-Konfiguration] zum Abstimmen der DVB-S-Kanäle ein.

Nach Abschluss des Vorgangs wird das Programm mit der niedrigsten Programmposition angezeigt.

Abstimmen und Bearbeiten von Programmen

Sie können Sender erneut abstimmen, Listen Ihrer Lieblingsprogramme erstellen, unerwünschte Kanäle überspringen usw.

- Weitere Informationen siehe [eHELP] (Fernsehen > Abstimmen und Bearbeiten von).

1 Wählen Sie den gewünschten Modus

2 Rufen Sie die Menüanzeige auf und wählen Sie [Setup]

Setup

①Auswählen

②Zugreifen

3 Wählen Sie [Tuning-Menü DVB-S], [Tuning-Menü DVB-C], [Tuning-Menü DVB-T], [Tuning-Menü DVB-via-IP] oder [Tuning-Menü Analog]

① Auswählen

②Zugreifen

- Der Menüname ist je nach TV-Modus unterschiedlich.

[Senderliste]

In der DVB-Kanalliste können Sie neue Kanäle hinzufügen, unerwünschte Kanäle löschen oder Kanalnamen und -position ändern.

[Favoriten bearbeiten]

Sie können Listen Ihrer Lieblingsprogramme erstellen (bis zu 4: [Favorit]1 bis 4).

Die Favoritenlisten werden zum Umschalten im Informationsbanner und TV Guide bereitgestellt.

[Senderliste aktualisieren]

Durch Aktualisieren der DVB-Kanalliste können Sie automatisch neue Kanäle hinzufügen, entfernte Kanäle löschen oder Kanalnamen und -position ändern.

• Die Kanalliste wird unter Beibehaltung Ihrer Einstellungen unter [Favoriten bearbeiten], [Senderliste], [Kindersicherung] usw. aktualisiert.
• Je nach Signalqualität wird die Aktualisierung möglicherweise nicht richtig ausgeführt.

Multi Window

Es werden zwei Fenster gleichzeitig angezeigt, das eine für das Fernsehprogramm und das andere für den Inhalt, der über den Eingang für ein externes Gerät zugeführt wird (AV, Component oder HDMI), wie unten dargestellt (Beispiel).

- Weitere Informationen siehe [eHELP] (Funktionen > Multi Window).

Rufen Sie [Apps] auf, und wählen Sie [Multi Window]

① Auswählen

② Zugreifen

Hauptfenster Nebenfenster

Kindersicherung

Sie können bestimmte Kanäle/AV-Eingänge sperren, um den Zugriff darauf zu beschränken.

Wenn ein gesperrter Kanal / Eingang gewählt wird, erscheint eine Meldung. Zum Ansehen des Programms muss die PIN eingegeben werden.

- Weitere Informationen siehe [eHELP] (Funktionen > Kindersicherung).

1 Rufen Sie die Menüanzeige auf und wählen Sie [Setup]

MENU

Setup

① Auswählen

② Zugreifen

2 Wählen Sie [Kindersicherung]

① Auswählen

② Zugreifen

1 Geben Sie die PIN ein (4 Ziffern)

• Geben Sie die PIN beim ersten Einstellen zweimal ein.
• Bitte notieren Sie sich die PIN für den Fall, dass Sie sie später vergessen.
• Abhängig vom gewählten Land ist möglichwerweise „0000“ als Standard-PIN gespeichert.

2 Wählen Sie [Programmliste] und den zu sperrenden Kanal / Eingang

Liste der gasperten Programme - TV und AV Sortierung 123... Name Engangsignal Typ Speren 101 BBC 1 Wales DVB-C Free TV 7 BBC THREE DVB-T Free TV 14 E4C DVB-T Free TV VCR Analog Analog 1 BBC1 Analog Analog ****2 Analog Analog HDMI 1 AV Extern

①Auswählen

② sperren / entsperren

: Erscheint, wenn der betreffende Kanal / Eingang gesperrt ist

• Sperren aller Kanäle / Eingänge
• Freigeben aller gesperrten Kanäle / Eingänge
- Sortieren der Sendernamen in alphabetischer Reihenfolge
- Sprung an den Anfang des nächsten Kanals/der nächsten Eingangsgruppe

Ansehen von Inhalten externer Geräte

Schließen Sie Ihr externes Gerät (VCR, DVD usw.) an, damit Inhalte von ihm über die Eingänge übertragen und wiedergegeben werden können.

- Weitere Informationen siehe [eHELP] (Fernsehen > Zusatzgeräte).

1 Rufen Sie das Eingangsauswahl-Menü auf

2 Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist

①Auswählen

②Anschauen

• Sie können den Eingang auch durch Drücken der Taste AV wählen. Betätigen Sie die Taste so oft, bis der gewünschte Eingang ausgewählt ist.
• Sie können [COMPONENT] und [VIDEO] in [AV] auswählen.

Bedienung des Zubehörs mit der Fernbedienung des Fernsehers

Sie können die Inhalte im Media Player / den Media-Servern, Aufnahmefunktionen oder angeschlossene Geräte mit den folgenden Tasten dieser TV-Fernbedienung steuern.

Panasonic TV

■ Ändern des Fernbedienungs Codes

Jedes Panasonic-Gerät besitzt seinen eigenen Fernbedienungscode. Ändern Sie den Code entsprechend dem jeweils zu steuernden Gerät.

Halten Sie die Taste Bereitschaft Ein / Aus gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen

Geben Sie den jeweils in der nachstehenden Tabelle für den Typ des zu steuernden Gerätes angegebenen Code ein

Ändern

Gerätetyp, Funktionen Code
DVD-Recorder, DVD-Player, Blu-ray Disc-Player	70
Player-Kinoanlage, Blu-ray Disc-Kinoanlage	71
VCR 72
Verwendung bei USB-Festplattenaufzeichnung, Media Player, DLNA-Funktionen oder VIERA Link	73(Standardeinstellung)

Betrachten von Videotext

Bei Videotext-Diensten handelt es sich um Textinformationen, die von Sendern ausgestrahlt werden.

Die angebotenen Funktionen sind je nach Sender verschieden.

- Weitere Informationen siehe [eHELP] (Fernsehen > Videotext).

■ TOP-Modus (bei TOP-Videotextübertragung)

Bei TOP-Videotext handelt es sich um eine wesentliche Verbesserung des Standarddienstes, die Ihnen das Auffinden gewünschter Videotext-Seiten erleichtert und Anleitung dazu bietet.

• Rasche Übersicht über die verfügbaren Videotext-Informationen
• Bequeme Auswahl des gewünschten Themas in mehreren Schritten
• Seitenstatus-Informationen am unteren Bildschirmrand
  • Seite aufwärts/abwärts

• Auswahl des gewünschten Themenbereichs

- Wahl des nächsten Themas innerhalb des gewählten Themenbereichs

(Nach dem letzten Thema wird auf den nächsten Themenbereich weitergeschaltet.)

■ FLOF-Modus (FASTEXT)

(bei FLOF-Videoübertragung (FASTEXT))

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben am unteren Bildschirmrand. Um auf weitere Informationen zu einem dieser Themenbereiche zuzugreifen, drücken Sie die entsprechende farbige Taste auf der Fernbedienung. Diese Funktionen bieten Ihnen einen schnellen Zugriff auf Informationen zu den angezeigten Themenbereichen.

■ Listenmodus

Im Listenmodus erscheinen vier Seitennummern in unterschiedlichen Farben am unteren Bildschirmrand. Diese Nummern können geändert und im Speicher des Fernsehers gespeichert werden.

■ Modus umschalten

→ [Videotext] in [Anzeige-Einstellungen] (Setup-Menü)

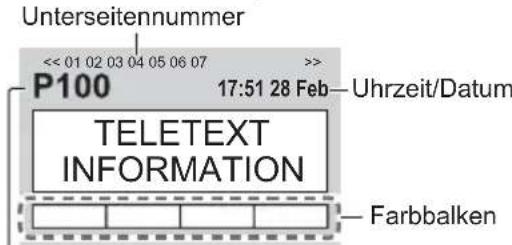

1 Schalten Sie auf Videotext um

• Die Indexseite wird angezeigt (die Anzeige ist je nach Sender unterschiedlich).

Unterseitennummer << 01 02 03 04 05 06 07 >> P100 17:51 28 Feb — Uhrzeit/Datum TELETEXT INFORMATION Farbbalken

Aktuelle Seitennummer

2 Wählen Sie die gewünschte Seite

oder

Farbige Tasten (Entspricht dem Farbbalken)

■ Gleichzeitiges Betrachten von Fernsehprogramm und Videotext in zwei Fenstern

- Diese Operationen können nur bei Anzeige von Videotext ausgeführt werden.

Wählen Sie [Bild + Text] [Ein] oder [Aus]

(Zweimal drücken)

■ Einstellen des Kontrasts

(Dreimal drücken)

■ Rückkehr zum TV-Modus

Verwendung des Programmassistenten

TV Guide - Der elektronische Programmassistent (Electronic Programme Guide - EPG) ermöglicht Ihnen den Zugriff auf Programminformationen zum momentan ausgestrahlten Programm und den Programmen der nächsten sieben Tage (abhängig vom Sender).

• Beim erstmaligen Einschalten des Fernsehers, oder wenn das Gerät länger als eine Woche ausgeschaltet war, kann einige Zeit verstreichen, bevor der komplette Programmassistent eingeblendet wird.
• Nicht möglich bei Analog
• Weitere Informationen siehe [eHELP] (Fernsehen > TV Guide).

1 Wählen Sie den DVB-S-Modus, den DVB-C-Modus, den DVB-T-Modus oder den DVB-via-IP-Modus

TV

2 Rufen Sie den Programmassistenten auf

GUIDE

- Zum Wechseln der Anordnung. ([Horizontal] / [Hochformat])

OPTION

Wählen Sie [Horizontal] zum Betrachten mehrerer Sender.

Wählen Sie [Hochformat] zum Betrachten einzelner Sender.

• Die Verfügbarkeit dieser Funktion ist vom gewählten Land abhängig.

Beispiel: [Horizontal]

MI 21.10.2015 1 BBC ONE 20:00 - 20:30 DIY SOS : We open in the Babaraby's Zeit: 19:30 20:00 20:30 21:30 1:00 1 BBC ONE Das Erste DIY SOS The Bill Rest Cap 2 BBC THREE Hot Wars Holiday Program 3 E4 Entertainment Coronation Street The Bill 4 BBC FOUR 10 O'clock News BBC Pepsi Char. Good bye 5 BBC 2W Panorama Spring watch Pop Isot News Shop 6 BBC I'm A Celebrity Rugby 15 To 1 The Bill Sports

① Zeit
② Sendung
③ Kanalposition und -name
4 Fernsehbildschirm
5 Datum

■ Betrachten des Programms

1 Wählen Sie das aktuelle Programm aus

① Auswählen
② Zugreifen

- Oben links auf dem Bildschirm wird die aktuelle Sendung angezeigt.

2 Wählen Sie [Anzeigen]

① Auswählen

② Anschauen

- Zur Benutzung von [Timer-Programmierung] oder [signalunterstützte Aufnahme] (sofern verfügbar) → (S. 31)

■ [Timer-Programmierung]

Wählen Sie das entsprechende Programm aus

①Auswählen

②Zugreifen

- Überprüfen/Ändern/Abbrechen eines Timer-Ereignisses → (S. 31)

■ Rückkehr zum TV-Modus

EXIT

Aufzeichnung auf Festplatte über USB

Sie können digitale Fernsehprogramme auf eine angeschlossene USB-Festplatte aufnehmen und sie auf verschiedene Arten abspielen.

• Weitere Einzelheiten siehe [eHELP] (Aufzeichnen).

■ Vorbereitung

Schließen Sie die USB-Festplatte mit dem USB-Kabel an den USB 3-Anschluss an.

• Vor dem Herstellen bzw. Trennen von Verbindungen muss die Kabelabdeckung abgenommen werden.
• Verwenden Sie die USB-Festplatte ausschließlich für die Aufzeichnung mit diesem Fernseher.
• Schließen Sie die USB-Festplatte an die Netzsteckdose an.

• Die USB-Festplatte sicher vom Fernseher entfernen

[USB Verbindung trennen] in [USB Geräteeinstellungen] (Setup-Menü)

- Prüfen Sie beim Anschließen, ob der Typ der Buchsen und Kabelstecker korrekt ist.

Steckdose

Einstellungen für die USB-Festplatte

Um die USB-Festplatte zur Aufnahme verwenden zu können, müssen Sie sie mit diesem Fernsehgerät formatieren und einrichten.

• Bitte beachten Sie, dass die USB-Festplatte nach dieser Einrichtung formatiert wird und alle darauf vorhandenen Daten gelöscht werden.
• Schließen Sie die USB-Festplatte an und achten Sie darauf, dass sie eingeschaltet ist, bevor Sie die Einstellungen vornehmen.

1 Rufen Sie die Menüanzeige auf und wählen Sie [Setup]

MENU

Setup

①Auswählen

②Zugreifen

2 Wählen Sie [USB Geräteeinstellungen]

① Auswählen

② Zugreifen

3 Wählen Sie die USB-Festplatte für die Aufnahme, und starten Sie die Einrichtung

USB Geräteeinstellungen Produkt Name USB Drive A USB Flash Disk

① Auswählen

② Setup starten

• Befolgen Sie die Anweisungen auf dem Bildschirm.

Aufzeichnen

1 Rufen Sie die Menüanzeige auf und wählen Sie [Setup]

MENU

Setup

① Auswählen

② Zugreifen

2 Wählen Sie [Setup Aufzeichnung]

① Auswählen

② Zugreifen

[One Touch-Aufzeichnung]

Zeichnet sofort die aktuelle Sendung auf die USB-Festplatte auf.

- Vergewissern Sie sich, dass der Fernbedienungscode „73“ eingestellt ist (S. 27)

Wählen Sie die maximale Aufnahmezeit

Setup Aufzeichnung One Touch-Aufzeichnung 180 Minuten

Auswählen

Zugreifen / Speichern

■ Die One-Touch-Aufzeichnung starten

[Permanente Aufzeichnung]

Kontinuierliche Aufzeichnung des laufenden Programms auf die USB-Festplatte im Rahmen der maximalen Aufnahmezeit.

- Vergewissern Sie sich, dass der Fernbedienungscode „73“ eingestellt ist (S. 27)

Wählen Sie [Auto] zum Start von [Permanente Aufzeichnung]

Setup Aufzeichnung

Permanente Aufzeichnung Auto

Auswählen

Zugriff / Start [Permanente Aufzeichnung]

- Wenn Sie [Auto] wählen, startet die Aufzeichnung automatisch.

- Wenn eine andere Aufzeichnung aktiv ist, die Fernsehsignalqualität schlecht ist oder kein Bild angezeigt wird, startet die Aufzeichnung möglicherweise nicht.

■ Bedienung von [Permanente Aufzeichnung]

- Pause

• Für die Rückwärtssuche (bis zu 90 Minuten)

- Nach einer Pause oder einer Rückwärtssuche können folgende Tasten verwendet werden.

① Suchlauf rückwärts

② Wiedergabe / Pause

3 Suchlauf vorwärts

4 Zurück zum aktuellen Programm

■ Zum Anhalten von [Permanente Aufzeichnung]

Setup Aufzeichnung ... Permanente Aufzeichnung Auto Aus

Auswahl [Aus]

Speichern

• Wenn Sie [Permanente Aufzeichnung] anhalten, wird der aufgezeichnete Inhalt für [Permanente Aufzeichnung] gelöscht.
• Unter folgenden Bedingungen wird [Permanente Aufzeichnung] beendet und der aufgezeichnete Inhalt automatisch gelöscht:

(Auch wenn die [Permanente Aufzeichnung] aus einem der folgenden Gründe anhält, startet bei der Einstellung [Auto] die neue Aufnahme automatisch, sodass die Aufzeichnung verfügbar wird.)

• Auswahl anderer Sender
• Auswahl eines gesperrten Senders
• Auswahl eines ungültigen Senders
- Kein TV-Signal
- Externer Eingang ausgewählt
- Wenn die Vollbildanwendung (TV Guide, Media Player, eHELP, usw.) ausgewählt wird
- Bei Abschaltung des Fernsehers oder Versetzung in den Bereitschaftsmodus

Timer-Programmierung

Mit dieser Funktion können Sie die Programme auswählen, die Sie auf der USB-Festplatte aufzeichnen möchten.

- Weitere Informationen siehe [eHELP] (Aufzeichnen > Timer-Programmierung).

1 Wählen Sie den Modus DVB-S, DVB-C, DVB-T oder DVB-via-IP

2 Rufen Sie die Menüanzeige auf und wählen Sie [Timer]

Timer

①Auswählen

②Zugreifen

3 Wählen Sie [Timer-Programmierung]

①Auswählen

②Zugreifen

4 Beginnen Sie mit den Einstellungen

[USB - HDD]:

Aufzeichnung des Programms auf der USB-Festplatte. Sie können auch das entsprechende CI-Modul für das aufzunehmende Programm verwenden.

(Gelb)

5 Wählen Sie den Eintrag

(Sender, Datum, Startzeit, Endzeit) und stellen Sie ihn ein

- 3 und 5 können auch über die Zifferntasten eingegeben werden.

Timer-Programmierung Medium Nr. Sendername Datum Start Ende USB - HDD #3 ITV1 MI 21.10.2015 10:46 USB - HDD 1 BBC ONE Do 22.10.2015 21:30 22:30 Red Cap (60 min.) Do 22.10.2015 18:00 20:00 (120 min.) 6 7

① Funktion [USB - HDD]

② TV-Modus

- Sie können den Modus nicht im Menü ändern.

3 Kanalposition, Kanalbezeichnung usw.

4 Datum

⑤ Startzeit / Endzeit / Dauer (automatische Anzeige)

6 !: Sich überschneidende Timer-Ereignisse

7 [signalunterstützte Aufnahme] (sofern verfügbar)

- Bei dieser Funktion handelt es sich um die Timer-Programmierung, welche durch die Informationen des Programmassistenten gesteuert wird; falls der Programmanbieter den Start- und Endezeitpunkt der Sendung ändert, wird diese Änderung in die Timer-Programmierung übernommen. Beachten Sie, dass diese Funktion nur zuverlässig funktioniert, wenn von Sndern die korrekten Daten empfangen werden.

6 Speichern

■ Bearbeiten eines programmierten Timer-Ereignisses

① Wählen Sie das Ereignis

② Zugreifen

Nehmen Sie die gewünschten Korrekturen vor

- Löschen eines programmierten Timer-Ereignisses

(Rot)

Verwenden des Media Players

Mit dem Media Player können Sie Fotos, Videos und Musik wiedergeben, die auf der SD-Karte / USB-Flash-Speicher / USB-Festplatte / einem Netzwerk-Gerät aufgezeichnet sind, oder Inhalte, die mit diesem Fernseher auf der formatierten USB-Festplatte aufgezeichnet worden sind.

- Weitere Informationen siehe [eHELP] (Media Player).

Foto-Modus:

Standbilder, die mit Digitalkameras aufgezeichnet wurden, werden angezeigt.

Video-Modus:

Filme, die durch digitale Videokameras aufgezeichnet wurden, sowie digitale Videos werden wiedergegeben.

Modus für aufgezeichnete Fernsehprogramme (Für exklusive USB-Festplatte):

Wiedergegeben werden Fernsehprogramme, die mit diesem Fernseher auf einer USB-Festplatte aufgenommen wurden.

Musik-Modus:

Wiedergegeben werden digitale Musikdaten.

■ Zum Einsetzen oder Entnehmen der SD-Karte / des USB-Flash-Speichers

- Bevor Sie eine SD Speicherkarte bzw. einen USB-Flash-Speicher einsetzen bzw. entnehmen, ist die Abnahme der Kabelabdeckung erforderlich

SD-Karte

Die SD-Speicherkarte mit der Etikettseite nach vorne vorsichtig einschieben. Drücken, bis die Karte hörbar einrastet. (Zum Entfernen nochmals drücken.)

Achten Sie beim Einsetzen oder Entnehmen auf die richtige Ausrichtung.

- Den USB-Flash-Speicher an USB-Anschluss 1, 2 oder 3 anschließen. - Den USB-Flash-Speicher sicher vom Fernseher entfernen

[USB Verbindung trennen] in [USB Geräteeinstellungen] (Setup-Menü)

- Prüfen Sie beim Anschließen den Typ der Buchsen und Geräte.

- Für die USB-Festplattenverbindung → (S. 30)

1 Führen Sie die SD-Karte oder den USB-Flash-Speicher in das Fernsehgerät ein

• Nach dem Einsetzen der SD-Karte startet der Media Player automatisch.
• Um Inhalte auf der USB-Festplatte/dem Netzwerkgerät wiederzugeben, prüfen Sie, ob die Verbindung und die Einstellungen abgeschlossen wurden.

2 Rufen Sie [Startbildschirm] auf, und wählen Sie [Geräte]

3 Datenträger wählen (SD-Karte / USB-Flash-Speicher / USB HDD / Netzwerk-Gerät)

- Wenn zum Netzwerkgerät ein Bestätigungsbildschirm angezeigt wird, geben Sie das Benutzer / Passwort ein, um den Zugriff zu ermöglichen.

4 Wählen Sie den Inhalt aus

Inhaltsauswahl Foto Video Musik TV Aufnahmen

5 Die Miniaturbildansicht wird angezeigt.

Beispiel: Vorschaubild – [Alle Fotos]

- Anzeigen/Ausblenden der Informationen des markierten Inhalts i

Hinweis

• Wählen Sie das entsprechende Gerät und den gewünschten Inhalt, um die jeweilige Datei wiederzugeben.
• Während der Wiedergabe können Sie die folgenden Tasten verwenden. Vergewissern Sie sich, dass der Fernbedienungscode „73“ eingestellt ist (S. 27)

Heimnetzwerk verwenden

DLNA®

Dieses Fernsehgerät ist DLNA Certified™.

DLNA (Digital Living Network Alliance) ist ein Standard, der die Verwendung von digitalen Elektronikgeräten vereinfacht, die das Siegel DLNA Certified tragen. Außerdem ist ihre Verwendung in einem Heimnetzwerk problemloser. Wissenswertes zu diesem Thema finden Sie unter www.dlna.org.

Wenn Sie die DLNA-Funktionen nutzen möchten, benötigen Sie eine Heimnetzwerkumgebung. Sie können diese Funktionen auch ohne Breitband-Netzwerkumgebung verwenden.

• Weitere Einzelheiten siehe [eHELP] (Netzwerk).

Netzwerkverbindungen

■ Drahtlose Verbindung (für DLNA und Internetzugang)

1 2 3 4 5 Internet-Zugang

① Integriertes Wireless-LAN
② Zugangspunkt
③ Smartphone usw.
4 Hub / Router
⑤ DLNA Certified-Media-Server (PC usw.)

■ Kabelverbindung (für DLNA und Internetzugang)

- Vor dem Herstellen bzw. Trennen von Verbindungen muss die Kabelabdeckung abgenommen werden.

1 LAN-Kabel (Abgeschirmt)

• Verwenden Sie ein LAN-Kabel mit verdrillten abgeschirmten Leitungen (STP).
  ② Hub / Router
  ③ DLNA Certified-Media-Server (PC usw.)

Netzwerkeinstellungen

- Vergewissern Sie sich, dass die Anschlüsse ordnungsgemäß hergestellt wurden, bevor Sie das „Netzwerk-Setup“ starten.

1 Rufen Sie die Menüanzeige auf und wählen Sie [Netzwerk]

Netzwerk

①Auswählen

② Zugreifen

2 Wählen Sie [Netzwerk Verbindung]

• Befolgen Sie die Anweisungen auf dem Bildschirm.

Verwenden von DLNA®-Funktionen

- Vergewissern Sie sich, dass die Einrichtung des Media Servers, die Netzwerkverbindungen und die Netzwerkeinstellungen abgeschlossen sind.

■ Inhalte wiedergeben, die im Media Server gespeichert und freigegeben sind

Speichern Sie Fotos, Videos oder Musik in dem DLNA Certified-Media-Server, der mit Ihrem Heimnetzwerk verbunden ist. Dann können Sie diese Inhalte auf diesem Fernseher genießen.

1 Rufen Sie [Startbildschirm] auf, und wählen Sie [Geräte]

HOME

① Auswählen ② Zugreifen

2 Wählen Sie einen Media Server

① Auswählen ② Zugreifen

3 Wählen Sie die Datei

① Auswählen ② Zugreifen

• Abhängig von den Bedingungen des Media Servers müssen Sie möglicherweise den Ordner öffnen, bevor Sie die Datei auswählen.
• Zum Ein-/Ausblenden von Informationen zu der markierten Datei

Hinweis

• Nicht abspielbare Dateien werden aufgelistet, können aber nicht ausgewählt werden.
• Während der Wiedergabe können Sie die folgenden Tasten verwenden. Vergewissern Sie sich, dass der Fernbedienungscode „73“ eingestellt ist (S. 27)

■ Wiedergabe freigegebener Inhalte auf diesem Fernseher mit DMC (Digital Media Controller) Netzwerkgeräten

Sie können im Media Server gespeicherte Inhalte durch Steuerung über DMC-Netzwerkgeräte genießen, die mit Ihrem Heimnetzwerk verbunden sind.

• Weitere Einzelheiten siehe [eHELP] (Netzwerk).

■ Teilen von TV-Programmen oder Inhalten dieses Fernsehers mit einem anderen Netzwerk-Gerät

Sie können das aktuelle digitale Fernsehprogramm oder die Inhalte dieses Fernsehers auf einem anderen mit Ihrem Heimnetzwerk verbundenen DNLA zertifizierten VIERA TV, einem Smartphone etc. genießen. Sie können auf Ihrem Smartphone Kanäle auswählen und fernsehen.

• Weitere Einzelheiten siehe [eHELP] (Netzwerk).

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Hinweise, die in vielen Fällen eine einfache Abhilfemaßnahme bieten.

- Weitere Informationen siehe [eHELP] (Support > Häufig gestellte Fragen).

Der Fernseher lässt sich nicht einschalten

- Prüfen Sie, ob das Netzkabel an den Fernseher und an die Netzsteckdose angeschlossen ist.

Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um

• Die automatische Standby-Funktion ist aktiviert.

Die Fernbedienung funktioniert nicht oder mit Unterbrechungen

• Sind die Batterien polaritätsrichtig eingelegt? (S. 17)
• Ist der Fernseher eingeschaltet?
• Die Batterien sind möglicherweise erschöpft. Wechseln Sie die Batterien aus.
• Richten Sie die Fernbedienung direkt auf den Fernbedienungs-Signalsensor des Fernsehers (im Abstand von maximal 7 m und innerhalb eines Winkels von 30 Grad vor dem Signalsensor).
• Stellen Sie den Fernseher so auf, dass der Fernbedienungs-Signalsensor an der Frontplatte weder direkter Sonneneinstrahlung noch anderen starken Lichtquellen ausgesetzt ist.

Es wird kein Bild angezeigt

• Überprüfen Sie, ob der Fernseher eingeschaltet ist.
• Prüfen Sie, ob das Netzkabel an den Fernseher und an die Netzsteckdose angeschlossen ist.
• Prüfen Sie, ob der richtige Eingangsmodus gewählt ist.
• Überprüfen Sie die Einstellungen unter [AV] ([COMPONENT] / [VIDEO]) in [Eingangswahl], ob sie dem Signal entsprechen, das vom externen Gerät ausgegeben wird.
• Ist [Backlight], [Kontrast], [Helligkeit] oder [Farbe] im Menü Bildeinstellung auf den Minimalwert eingestellt?
• Prüfen Sie, ob alle erforderlichen Kabel angeschlossen und alle Anschlüsse stabil hergestellt worden sind.

Ein ungewöhnliches Bild erscheint auf dem Bildschirm

- Dieser Fernseher ist mit einem Selbsttestprogramm ausgestattet. Erstellt eine Diagnose von Bild- oder Tonproblemen.

→ [TV Selbsttest] (Hilfe-Menü)

• Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
• Falls die Störung auch weiterhin besteht, setzen Sie alle Einstellungen zurück.

[Werkseinstellungen] in [System-Menü] (Setup-Menü)

Das über den HDMI-Eingang zugeführte Bild bzw. der Ton eines externen Geräts wird nicht ordnungsgemäß übertragen

- Stellen Sie [HDMI Auto-Einstellung] (Setup-Menü) auf [Modus1] → (S. 13)

Der Fernseher erzeugt ein ungewöhnliches Geräusch

- Surrende Geräusche des Kühlgebläses können aus dem Inneren des Fernsehers kommen. (Diese sind normal und kein Funktionsfehler.)

Teile des Fernsehers werden heiß

- Teile des Fernsehers können heiß werden. Solche Temperaturanstiege sind unproblematisch und wirken sich nicht auf die Leistung oder Qualität des Produkts aus.

Bei Anstoßen mit dem Finger bewegt sich das Display etwas und macht ein Geräusch

- Um das Bedienfeld herum ist ein kleiner Abstand, um es vor Schäden zu bewahren. Dabei handelt es sich nicht um eine Funktionsstörung.

Pflege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm, Gehäuse, Standfuß

Regelmäßige Pflege:

Entfernen Sie Schmutzflecken oder Fingerabdrücke durch sanftes Abreiben der Oberfläche des Bildschirms, des Gehäuses oder des Standfußes mit einem weichen Tuch.

Bei hartnäckigem Schmutz:

(1) Entfernen Sie zunächst den Staub von der Oberfläche.
(2) Befeuchten Sie ein weiches Tuch mit klarem Wasser oder mit Wasser mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser).
(3) Wringen Sie das Tuch fest aus. (Bitte darauf achten, dass ins Innere des Fernsehers keine Flüssigkeit gelangen kann, denn das kann einen Ausfall des Gerätes verursachen.)
(4) Feuchtigkeit und hartnäckigen Schmutz vorsichtig wegwischen.
(5) Wischen Sie zuletzt die Flächen vollständig trocken.

Vorsicht

• Keine harten oder kratzigen Tücher verwenden, da diese die Oberflächen beschädigen könnten.
• Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen. Diese können die Oberfläche angreifen oder ein Ablösen der Farbe verursachen.
• Die Oberfläche des Displays ist beschichtet und kann leicht beschädigt werden. Kratzen oder klopfen Sie nicht mit Fingernägeln oder spitzen Gegenständen auf die Oberfläche des Displays.
• Sie sollten das Gehäuse des Gerätes und den Standfuß nicht über längere Zeit dem Kontakt mit Gummi oder PVC aussetzen. Dies kann die Qualität der Oberfläche beeinträchtigen.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. Feuchtigkeit und Staub können einen Brand oder elektrischen Schlag verursachen.

Rückwand (Kühlgebläse)

In der Rückseite des Gerätes befindet sich ein Kühlgebläse. Wenn Sie Staub oder andere Fremdmaterialien aus dem Gebläse entfernen möchten, drücken Sie die Ansaugdüse eines Staubsaugers leicht gegen die Abluftöffnungen.

• Seien Sie sehr vorsichtig im Umgang mit dem Anzeigenfeld oder anderen Teilen.
• Wenn das Kühlgebläse gereinigt werden muss, erscheint ein Warnhinweis. Wenn der Hinweis nach der Reinigung immer noch erscheint und sich dann einschaltet, kontaktieren Sie Ihren lokalen Händler.

Technische Daten

TV

Modell-Nr.

58-Zoll-Modell : TX-58DXW904, TX-58DXC904

65-Zoll-Modell : TX-65DXW904, TX-65DXC904

Abmessungen (B × H × T)

58-Zoll-Modell

1 297 mm × 804 mm × 334 mm (mit Standfuß)

1 297 mm × 759 mm × 64 mm (nur Fernseher)

65-Zoll-Modell

1 457 mm × 888 mm × 334 mm (mit Standfuß)

1 457 mm × 844 mm × 64 mm (nur Fernseher)

Gewicht

58-Zoll-Modell

32,5 kg Netto (mit Standfuß)

27,5 kg Netto (nur Fernseher)

65-Zoll-Modell

42,5 kg Netto (mit Standfuß)

34,5 kg Netto (nur Fernseher)

Stromversorgung

\~ 220–240 V Wechselstrom, 50 / 60 Hz

Panel

LED LCD-Panel

Ton

Lautsprecherausgang

$$ 4 0 \mathrm{W} (1 0 \mathrm{W} \times 2 + 1 0 \mathrm{W} \times 2) $$

Kopfhörer

$$ \mathrm{M3-Stereo-Minibuchse(3,5mm)} \times 1 $$

Anschlussbuchsen

AV-Eingang (COMPONENT / VIDEO)

VIDEO

$$ \text { RCA PIN Typ } \times 1 $$

$$ 1, 0 \mathrm{V} [ \mathrm{p-p} ] (7 5 \Omega) $$

AUDIO L - R

$$ \mathrm{RCAPINTyp} \times 2 $$

$$ 0, 5 \mathrm{V} [ \text { e f f } ] $$

Y

$$ 1, 0 \mathrm{V} [ \mathrm{p-p} ] (\text { mit Synchronisation }) $$

HDMI 1 / 2 / 3 / 4 Eingang

Buchsen des Typs A

HDMI1 / 3 / 4:

4K, 3D (3D-Inhalte in 4K Format werden nicht unterstützt.), Inhalts-Typ, Deep Colour, x.v.Colour™

HDMI2:

4K, 3D (3D-Inhalte in 4K Format werden nicht unterstützt.), Inhalts-Typ, Audio-Rückkanal, Deep Colour, x.v.Colour™

- Dieser Fernseher unterstützt die Funktion „HDAVI Control 5“.

Kartensteckplatz

SD-Kartensteckplatz × 1

Steckplatz Allgemeine Schnittstelle (kompatibel mit CI Plus) × 2

ETHERNET

RJ45, IEEE802.3 10BASE-T / 100BASE-TX

USB 1 / 2 / 3

USB1 / 2: DC== 5 V, Max. 500 mA [Hi-Speed USB (USB 2.0)]

USB3: DC=5 V, Max. 900 mA [Super-Speed USB (USB 3.0)]

Ausgang DIGITAL AUDIO

PCM / Dolby Digital, Lichtleiter

Empfangssysteme / Empfangsbereiche

DVB-S / S2

Digitale Satellitendienste (MPEG2, MPEG4-AVC(H.264) und MPEG HEVC(H.265))

Receiver-Frequenzbereich – 950 MHz bis 2 150 MHz DiSEqC – Version 1.0

DVB-C

Digitale Kabeldienste (MPEG2, MPEG4-AVC(H.264) und MPEG HEVC(H.265))

DVB-T / T2

Digitale terrestrische Programmdienste (MPEG2, MPEG4-AVC(H.264) und MPEG HEVC(H.265))

PAL B, G, H, I

SECAM B, G

SECAM L, L'

VHF E2-E12

VHF A-H (ITALIEN)

CATV (S01–S05)

Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglich

M.NTSC

Wiedergabe mit M.NTSC-Videorecordern (VCR) möglich

NTSC (nur AV-Eingang)

Wiedergabe mit NTSC-Videorecordern (VCR) möglich

Satellitenschüssel-Eingang

Buchse, F-Typ 75 Ω × 2

Antenneneingang

VHF / UHF

Betriebsbedingungen

Temperatur

0^ C - 35^ C

Luftfeuchtigkeit

20 % bis 80 % rel. Feuchtigkeit (ohne Kondensatbildung)

Integriertes Wireless-LAN

Eingehaltene Normen und Frequenzbereich\*1

IEEE802.11a/n

5,180 GHz - 5,320 GHz, 5,500 GHz - 5,580 GHz,

5,660 GHz - 5,700 GHz

IEEE802.11b/g/n

2,412 GHz - 2,472 GHz

Sicherheit

WPA2-PSK (TKIP/AES)

WPA-PSK (TKIP/AES)

*1: Die Frequenzen und Kanalbelegungen sind je nach Land unterschiedlich.
*2: Nicht alle mit Bluetooth-kompatiblen Geräte stehen für die Kommunikation mit diesem Fernseher zur Verfügung. Es können bis zu 5 Geräte gleichzeitig benutzt werden. (ausgenommen die 3D Brille und der Touchpad-Controller)

Hinweis

• Touchpad-Controller nutzt die Bluetooth drahtlos-Technologie.
• Änderungen der äußeren Aufmachung und technischen Daten bleiben jederzeit vorbehalten. Bei den Angaben zum Gewicht und den Abmessungen handelt es sich um Näherungswerte.
  • Informationen über Leistungsaufnahme, Displayauflösung usw. entnehmen Sie den Produktdaten.
• Informationen über die Open-Source-Software entnehmen siehe [eHELP] (Support > Lizenzinformationen).

■ Bei Verwendung der Wandhalterung

Zum Erwerb der empfohlenen Wandhalterung wenden Sie sich bitte an einen Panasonic-Händler in Ihrer Nähe.

- Bei Verwendung einer Wandhalterung kann die Kabelführung nicht angebracht werden. Heben Sie die Kabelführung für einen späteren Gebrauch auf.

- Löcher für die Befestigung einer Wandhalterung Rückseite des Fernsehers

400 mm 400 mm

(Seitenansicht)

Länge der Befestigungsschraube

Minimum: 12 mm

Maximum: 27 mm

Durchmesser: M6

Schrauben zum Befestigen des Gerätes an einer Wandhalterung (nicht mit dem Fernseher mitgeliefert)

Warnung

- Wenn Sie andere Wandhalterungen benutzen oder selbst eine Wandhalterung anbringen, besteht das Risiko, dass Personen verletzt werden oder das Gerät beschädigt wird. Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist. Bei Schäden, die bei der Montage durch einen nicht qualifizierten Monteur entstehen, erlischt die Garantie.

• Lesen Sie die Begleitdokumente des optionalen Zubehörs sorgfältig durch, um ein Herabfallen des Fernsehers mit Sicherheit ausschließen zu können.
• Bitte gehen Sie bei der Aufstellung sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Stößen oder anderen Kräften ausgesetzt wird.
• Gehen Sie bei der Montage der Wandhalterung an der Wand sorgsam vor. Vergewissern Sie sich vor der Installation, dass an der vorgesehenen Montagestelle keine elektrischen Kabel oder Rohre in der Wand vorhanden sind.
• Wenn das Fernsehgerät nicht mehr verwendet wird, demontieren Sie es von der Wandhalterung, um ein Herunterfallen und Verletzungen zu vermeiden.

[Non-Text]

[Non-Text]

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

Wichtige Informationen

Die Modell- und Seriennummer dieses Produkts befinden sich auf dem Modelltypenschild und dem Seriennummernetikett an der Rückseite (nach Abnahme der Kabelabdeckung). Bitte tragen Sie die Seriennummer an der unten dafür vorgesehenen Stelle ein, und bewahren Sie diese Anleitung gemeinsam mit der Quittung als permanenten Kaufnachweis für den Fall eines Diebstahls bzw. Verlustes des Gerätes sowie einer Inanspruchnahme der Garantieleistung sorgfältig auf.

Modellnummer Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Italiano

Panasonic®

Modello No.

TX-58DXW904 TX-58DXC904

TX-65DXW904 TX-65DXC904
