Sinelo City - Rasenmäher GARDENA - Kostenlose Bedienungsanleitung

Produkttyp	Mähroboter
Marke	GARDENA
Modell	Sinelo City
Kategorie	Rasenmäher (autonom)
Abmessungen (ca.)	50 x 40 x 25 cm
Gewicht (ca.)	8 kg
Akkutyp	Lithium-Ionen
Ladezeit (ca.)	60 Minuten
Mähzeit (ca.)	60 Minuten
Schnitthöhe	20 – 50 mm
Maximale Rasenfläche	bis 500 m²
Suchsystem	Leitkabel
Steigung	bis 25 %
Geräuschpegel	< 60 dB(A)
Schutzart	IPX4
Funktionen	Zeitplan, Testlauf, PIN-Code
Lieferumfang	Ladestation, Begrenzungskabel, Leitkabel, Netzteil, Anschlussklemmen, Haken, Lineal
Wartung	Reinigung der Ladestation, Kabelprüfung
Sicherheit	STOP-Taste, PIN-Code
Ersatzteile	Messer, Akku (über GARDENA)
Reparatur	Fachhändler oder GARDENA Service
Herstellergarantie	2 Jahre
Herkunft	Deutschland

Häufig gestellte Fragen - Sinelo City GARDENA

Wie installiere ich die Ladestation?

Platzieren Sie die Ladestation auf einer ebenen, waagerechten Fläche mit ausreichend Freiraum. Schließen Sie das Niederspannungskabel an die Ladestation und das Netzteil an eine Steckdose (100-240 V) an. Drücken Sie den Ein-/Aus-Schalter am Mähroboter, um ihn einzuschalten, und stellen Sie ihn zum Aufladen in die Ladestation.

Wie verlege ich das Begrenzungskabel?

Verlegen Sie das Begrenzungskabel so, dass es eine Schleife um den gesamten Arbeitsbereich bildet. Lassen Sie an der späteren Verbindungsstelle zum Leitkabel eine Schlaufe. Verwenden Sie die mitgelieferten Haken, um das Kabel am Boden zu fixieren.

Wie schließe ich das Begrenzungskabel an?

Öffnen Sie die Anschlussklemme, legen Sie das Kabel hinein und drücken Sie mit einer Zange zusammen. Schneiden Sie überstehendes Kabel 1-2 cm hinter der Klemme ab. Drücken Sie die Klemmen auf die mit L (links) und R (rechts) markierten Kontaktstifte an der Ladestation.

Wie verlege ich das Leitkabel?

Führen Sie das Leitkabel durch den Kanal an der Unterseite der Ladestation. Verbinden Sie es mit einer Anschlussklemme und drücken Sie diese auf den 'Guide'-Kontaktstift. Führen Sie das Kabel mindestens 1 m gerade aus der Vorderseite heraus und verlegen Sie es zur Schlaufe am Begrenzungskabel. Schneiden Sie die Schlaufe durch und verbinden Sie beide Kabel mit einem Verbindungsstück.

Wie starte ich den Mähroboter?

Öffnen Sie die Tastaturabdeckung und drücken Sie die Taste EIN/AUS. Beim ersten Start wählen Sie einen vierstelligen PIN-Code mit den Pfeiltasten und bestätigen mit OK. Schließen Sie die Abdeckung und drücken Sie die Starttaste.

Wie stelle ich den Zeitplan ein?

Verwenden Sie die Menüfunktion 'Zeitplan' am Mähroboter. Sie können den Zeitplanassistenten für eine automatische Einstellung basierend auf der Rasengröße nutzen oder im Menü 'Zeitplan - Erweitert' einzelne Tage anpassen.

Was mache ich, wenn der Mähroboter eine enge Passage nicht durchquert?

Führen Sie den Testlauf durch: Platzieren Sie den Roboter in der Ladestation, wählen Sie im Menü 'Test' (Einstellungen > Gartenumfang > Mehr > Test) und drücken Sie Start. Prüfen Sie, ob er dem Leitkabel folgt. Falls nicht, kontrollieren Sie die korrekte Verlegung des Leitkabels gemäß Kapitel 3.7 der Anleitung.

Wie ändere ich den PIN-Code?

Der PIN-Code wird beim ersten Start festgelegt. Um ihn zu ändern, müssen Sie im Menü die entsprechende Option 'PIN ändern' auswählen. Halten Sie den alten Code bereit und folgen Sie den Anweisungen auf dem Display. Details finden Sie in der vollständigen Bedienungsanleitung.

Wo finde ich Ersatzteile?

Original Ersatzteile wie Messer und Akku erhalten Sie über den GARDENA Kundenservice oder autorisierte Fachhändler. Besuchen Sie www.gardena.com für Teile und Zubehör.

Wie reinige ich den Mähroboter?

Reinigen Sie den Mähroboter regelmäßig mit einem weichen, trockenen Tuch. Entfernen Sie Grasreste an den Rädern und am Mähwerk. Die Ladestation kann mit einem feuchten Tuch gereinigt werden. Vermeiden Sie scharfe Reinigungsmittel oder Hochdruckreiniger.

BEDIENUNGSANLEITUNG Sinelo City GARDENA

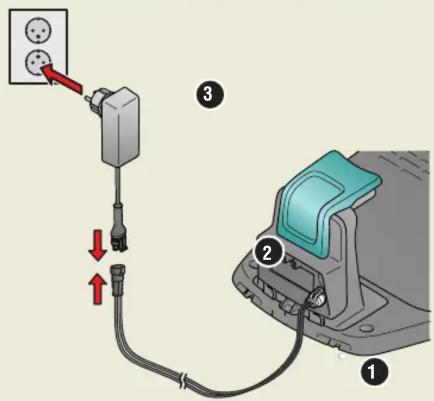

1. Installation der Ladestation

Siehe Kapitel 3.2 und 3.3 in der mitgelieferten Bedienungsanleitung oder auf der GARDENA-Website (www.gardena.com).

1. Platzieren Sie die Ladestation auf einer ebenen, waagerechten Fläche mit ausreichend Freiraum.
2. Schließen Sie die Ladestation mit dem Niederspannungskabel an die Stromversorgung an.
3. Schließen Sie das Netzteil an eine Steckdose mit 100 – 240 V an.
4. Drücken Sie auf den Ein-/Aus-Schalter, um den Mähroboter einzuschalten. Stellen Sie den Mähroboter zum Aufladen des Akkus in die Ladestation, während das Begrenzungskabel verlegt wird.

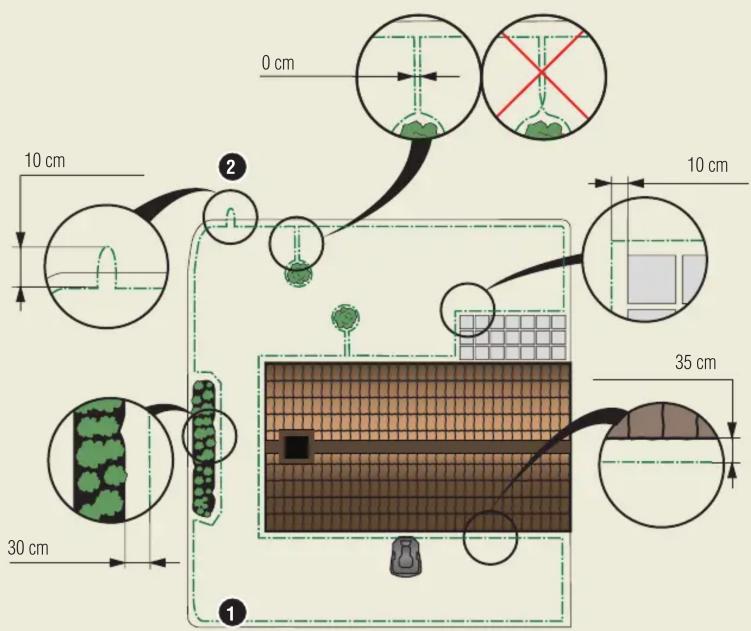

2. Verlegen des Begrenzungskabels

Siehe Kapitel 3.5 in der mitgelieferten Bedienungsanleitung oder auf der GARDENA-Website (www.gardena.com).

1. Verlegen Sie das Begrenzungskabel so, dass es eine Schleife um den gesamten Arbeitsbereich bildet.
2. Versehen Sie das Begrenzungskabel an der Stelle, an der später das Leitkabel angeschlossen wird, mit einer Schlaufe.

1. STOP-Taste
2. LED zur Funktionsprüfung von Begrenzungs- und Leitkabel
3. Ladestation
4. Display
5. Tastatur
6. Ein-/Aus-Schalter
7. Starttaste

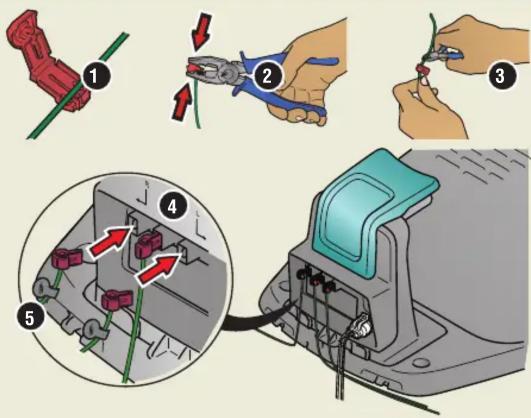

3. Anschließen des Begrenzungskabels

Siehe Kapitel 3.6 in der mitgelieferten Bedienungsanleitung oder auf der GARDENA-Website (www.gardena.com).

1. Öffnen Sie die Anschlussklemme und legen Sie das Begrenzungskabel hinein.
2. Drücken Sie Anschlussklemme und Kabel mit einer Zange zusammen.
3. Schneiden Sie das überstehende Begrenzungskabel ab. Schneiden Sie das Kabel 1 bis 2 cm hinter den Anschlussklemmen ab.
4. Drücken Sie die Anschlussklemmen auf die mit L (links) und R (rechts) markierten Kontaktstifte an der Ladestation.
   HINWEIS: Beim Anschließen an die Ladestation muss das rechte Kabel mit dem rechten Kontaktstift und das linke Kabel mit dem linken Kontaktstift verbunden werden.
5. Markieren Sie die Kabel mit den mitgelieferten Kabelmarkierungen. Dadurch lassen sich die Kabel einfacher wieder korrekt verbinden.

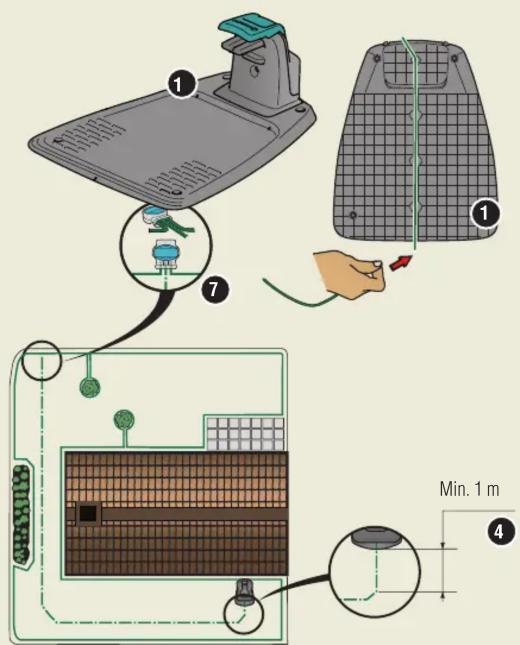

4. Verlegen und Anschließen des Leitkabels

Siehe Kapitel 3.7 in der mitgelieferten Bedienungsanleitung oder auf der GARDENA-Website (www.gardena.com).

1. Führen Sie das Leitkabel durch den Kanal an der Unterseite der Ladestation.
2. Verbinden Sie die Anschlussklemme auf dieselbe Weise wie das Begrenzungskabel gemäß den Anweisungen oben mit dem Leitkabel.
3. Drücken Sie die Anschlussklemme auf den mit „Guide“ gekennzeichneten Kontaktstift an der Ladestation.
4. Führen Sie das Leitkabel mindestens 1 m gerade aus der Vorderseite der Ladestation heraus.
5. Verlegen Sie das Leitkabel von der Ladestation bis zu der Stelle am Begrenzungskabel (Schlaufe), an der die Verbindung hergestellt wird.
   HINWEIS: Verlegen Sie das Leitkabel nicht in einem spitzen Winkel.
6. Schneiden Sie das Begrenzungskabel in der Mitte der Schlaufe ab, die unter Punkt 2.2 angelegt wurde.
7. Verbinden Sie das Leitkabel mit dem Begrenzungskabel, indem Sie Begrenzungs- und Leitkabel in das Verbindungsstück einführen und dieses mit einer Wasserpumpenzange zusammendrücken.

„Ergänzend zu dieser Schnellanleitung finden sie auf der GARDENA-Website unter www.gardena.com detaillierte Installationsvideos.“

Stromversorgung (Das Netzteil kann je nach Land anders aussehen.)

Niederspannungskabel

Begrenzungskabel und Verbinder

Haken Anschlussklemmen

Lineal

5. Starten und Stoppen des Mähroboters

Siehe Kapitel 4.1 - 4.5 in der mitgelieferten Bedienungsanleitung oder auf der GARDENA-Website (www.gardena.com).

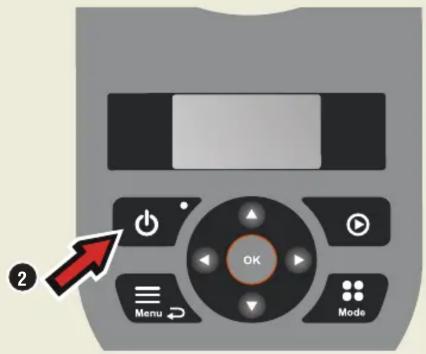

So starten Sie den Mähroboter

1. Öffnen Sie die Tastaturabdeckung.
2. Drücken Sie die Taste EIN/AUS. Die Anzeige leuchtet auf. HINWEIS: Beim erstmaligen Starten läuft eine Startsequenz, bei der u. a. ein vierstelliger PIN-Code ausgewählt wird.
3. Geben Sie den PIN-Code mithilfe der Tasten „Pfeil nach unten“ bzw. „Pfeil nach oben“ ein, und drücken Sie die Taste OK.

So halten Sie den Mähroboter an

1. Drücken Sie die STOP-Taste.

6. Ändern der Einstellungen des Mähroboters

Siehe Kapitel 3.11 - 3.18 in der mitgelieferten Bedienungsanleitung oder auf der GARDENA-Website (www.gardena.com).

Alle Einstellungen für Ihren Mähroboter werden mithilfe dieser Menüfunktionen vorgenommen. Lesen Sie die Bedienungsanleitung und machen Sie sich mit den Menüs und den Einstellungen des Mähroboters vertraut.

Anpassen des Mähers an die Größe Ihrer Rasenfläche

Passen Sie die Mähzeit mithilfe der Funktion Zeitplan an Ihren Garten an. Wenn der Mähroboter zu oft im Einsatz ist, kann es sein, dass der Rasen platt aussieht.

Zeitplan

Verwenden Sie den Zeitplanassistenten, um einen für die Größe des Rasens geeigneten Zeitplan einzustellen. Wenn Sie die Zeitplaneinstellungen für einzelne Tage ändern möchten, verwenden Sie das Menü Zeitplan - Erweitert.

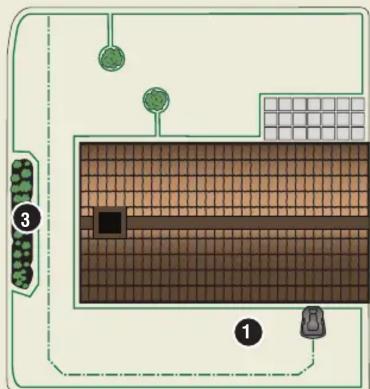

Testlauf des Mähers durch schmale Passagen

Schmale Passagen im Garten können die Suche des Mähers nach der Ladestation erschweren. Mit der Funktion Test können Sie prüfen, ob der Mäher in der Lage ist, enge Passagen zu durchqueren.

1. Platzieren Sie den Mähroboter in der Ladestation.
2. Wählen Sie im Menü des MährobotersTest (Einstellungen> Gartenumfang > Mehr > Test) und drücken Sie auf OK. Drücken Sie anschließend die Taste Start und schließen Sie die Abdeckung.
3. Prüfen Sie, ob der Mähroboter dem Leitkabel durch die Passage folgt.
   a. Wenn der Mähroboter die Passage durchquert, ist der Test abgeschlossen.
   b. Wenn der Mähroboter die Passage nicht durchqueren kann: Prüfen Sie, ob das Leitkabel gemäß den Anweisungen in Kapitel 3.7 der Bedienungsanleitung korrekt verlegt worden ist.

Änderungen ohne vorherige Ankündigung vorbehalten. Copyright © 2017 GARDENA Manufacturing GmbH. Alle Rechte vorbehalten. www.gardena.com
