BEDIENUNGSANLEITUNG 130x150 Jarolift
Insektenschutz Spannrahmen für Fenster
Empfohlenes Werkzeug 1
Hinweise / Montageanleitung 2
Montageanleitung 2 - 3
Produkt- und Kontaktinformationen 4
Verpackungsinhalt und empfohlenes Werkzeug
Verpackungsinhalt: Empfohlenes Werkzeug


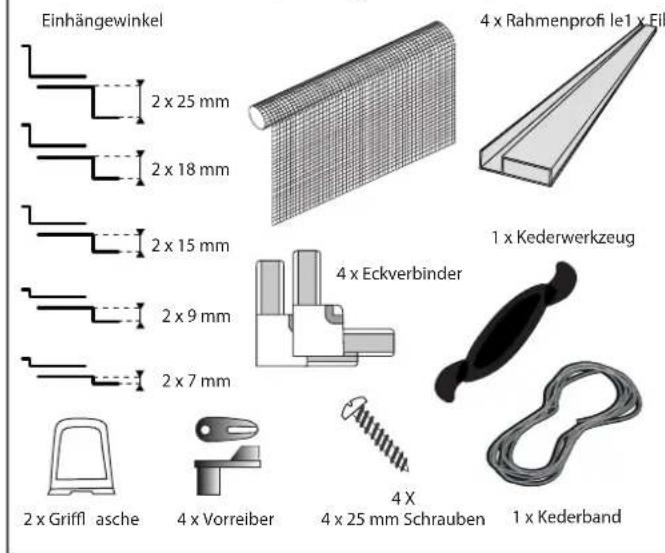

Einhängewinkel 2 x 25 mm 2 x 18 mm 2 x 15 mm 2 x 9 mm 2 x 7 mm 4 x Rahmenprofi le1 x Fil 4 x Eckverbinder 4 X 2 x Griffi asche 4 x Vorreiber 4 x 25 mm Schrauben 1 x Kederwerkzeug 1 x Kederband


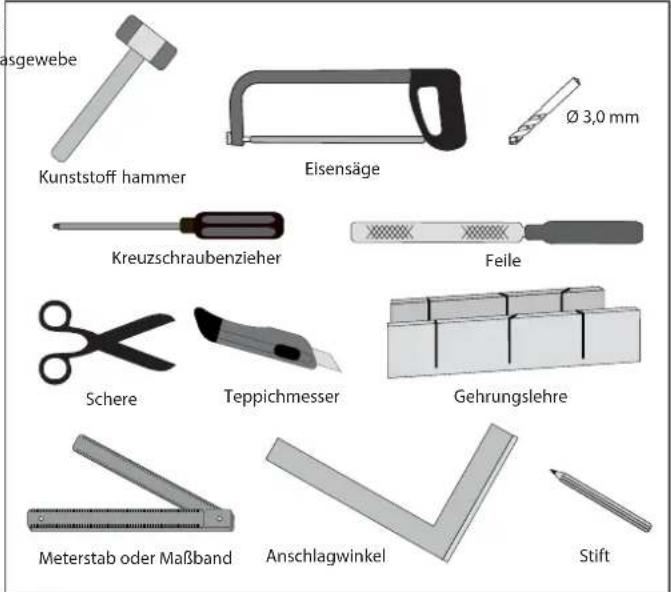

ausgewebe Kunststoff hammer Eisensäge Ø 3,0 mm Kreuzschraubenzieher Feile Schere Teppichmesser Gehrungslehre Meterstab oder Maßband Anschlagwinkel Stift
ACHTUNG! Schneiden Sie sich nicht! Beim Umgang mit scharfen Werkzeugen besteht Verletzungsgefahr!
2 Hinweise / Montageanleitung
Hinweise zur Sicherheit
Für die Sicherheit von Personen ist es wichtig, die Anleitung zu befolgen. Durch Nichtbeachtung der Anleitung können funktionsbedingt bei der Verwendung des Produktes Personen- und/oder Sachschäden entstehen. Die Nichtbeachtung entbindet Jarolift ^™ von der Haftungsplicht.
Warnhinweise sind mit diesem Symbol in der Anleitung gekennzeichnet.
- Alle Warnhinweise lesen und beachten!
● Anleitungen sorgfältig vor der Montage durchlesen! - Alle Sicherheits- und Einstellhinweise beachten!
Inhalt
Die vorliegende Montageanleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Montage und Inbetriebnahme.
Sie beschreibt die Montage des Jarolift™ Insektenschutz Spannrahmen für Fenster. Abweichende Formen bzw. Sonderlösungen werden nicht betrachtet.
Richtige Verwendung / Einsatzbedingungen
Der Jarolift™ Insektenschutz Spannrahmen für Fenster ist ein außenliegendes Insektenschutzprodukt, dass nur für den bestimmungsgemäßen Gebrauch verwendet werden darf. Zusätzliche Belastungen des Jarolift™ Insektenschutz Spannrahmens für Fenster durch angehängte Gegenstände oder Seilabspannungen können zur Beschädigung oder zum Absturz des Produktes führen und sind deshalb nicht zulässig. Zum bestimmungs- gemäßen Gebrauch gehören auch das Beachten der vorliegenden Anleitung und die Einhaltung der Montagebedingungen. Verwenden Sie nur Original-Bauteile und -Zubehör des Herstellers.
Gewährleistung
Garantiezeit ist 2 Jahre. Das ganze gilt ab Erhalt der Ware. Die Garantie bezieht sich auf Material- und Fertigungsfehler.
ACHTUNG! Fallen Sie bei Arbeiten an Fenstern oder Türen nicht aus dem Fenster oder der Türe. Sichern Sie sich ggf. ab. Lassen Sie kein Werkzeug aus Fenster fallen!
ACHTUNG! Verhindern Sie, dass Kinder sich bei offenem Fenster gegen den Insektenschutz lehnen. Dieser gibt nach und Kinder können aus dem Fenster / Türe stürzen!
ACHTUNG! Fluchttüren müssen freigehalten werden und dürfen nicht mit Insektenschutz versehen werden.
ACHTUNG! Prüfen Sie in regelmäßigen Abständen ob der Insektenschutz nachwievor ordentlich befestigt ist, sich keine Befestigung gelöst hat und der Insektenschutz nicht bei Winddruck oder Windsog aus dem Fenster fallen kann!
Montage Teil 01

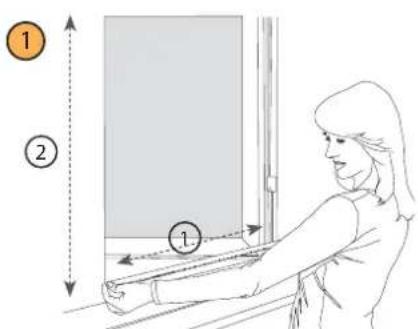

Messen Sie die Breite und Höhe Ihres fertigen Insektenschutz Spannrahmens die dieser haben soll, und beachten Sie eventuelle Hindernisse, wie Fensterbleche oder Rollladen-Führungsschienen bzw. Beschläge von Fensterläden.
ACHTUNG! Die fertigte Breite und Höhe Ihres Spannrahmens hängt von den zwei möglichen Montagearten ab. (siehe Schritt 6 oder 7)

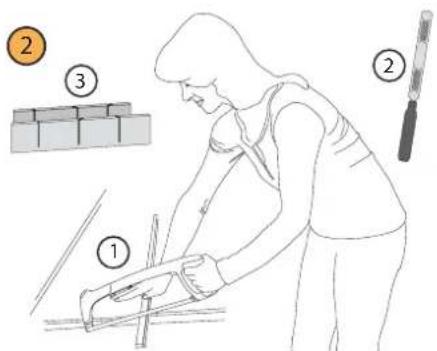

Schneiden Sie die einzelnen Profi le (gem. Schritt 6 oder 7) auf Ihre Maße zu (Abb. 1). Entgraten Sie alle Schnittkanten mit einer Feile (Abb. 2). Für einen geraden Schnitt empfehlen wir eine Gehrungslehre oder eine Kapp-Säge zu verwenden (Abb. 3).


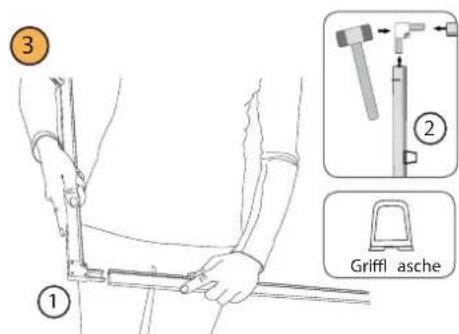

③ ① Griffi ascheStecken Sie alle Eckverbinder mit den Rahmenprofi len zum Insektenschutzrahmen zusammen. Die Griffl aschen legen Sie mittig in die Kedergassen der Höhen - Profi le ein und walzen diese mit dem Keder für das Gewebe ein (Abb. 2). Griffl aschen nur bei Montage (gem. Schritt 6), Montageart mit Einhängewinkel montieren.
Montage Teil 02
4

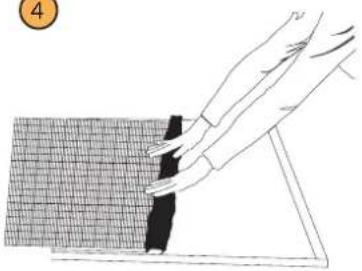

Legen Sie den Rahmen eben auf den Boden. Rollen Sie das Fiberglasgewebe gleichmäßig und glatt über den Rahmen.
ACHTUNG! Schneiden Sie sich nicht! Beim Umgang mit scharfen Werkzeugen besteht Verletzungsgefahr!
5
①
Gewebe grob auf Maß schneiden. Ca. 10 cm mehr pro Seite zugeben als die Rahmengröße (Abb. 1). Die Griffl aschen (nur bei Montage gem. Schritt 6) in die Kedergasse in das rechte und linke Rahmenprofi I mittig eindrücken.
Kederband mittels Kederwerkzeug mit dem Fiberglasgewebe in die Kedergasse drücken (Abb. 2). Dies auf allen 4 Seiten wiederholen.
Mit dem Teppichmesser das überschüssige Gewebe vorsichtig abschneiden (Abb. 3).
Montage mit Einhängewinkel / mit Vorreibern
Entscheiden Sie sich für die Montageart mit Einhängewinkel dann, wenn Sie den Spannrahmen nicht von außen am Fenster montieren können, Sie also die Montage bzw. das Einhängen des Spannrahmens rauminenseitig durchführen müssen. Dies kann z.B. bei Fenstern in oberen Stockwerken ohne Balkon oder bei Fenstern mit Rollladen Führungsschienen der Fall sein.
①
Zuschneiden der Aluminiumprofile

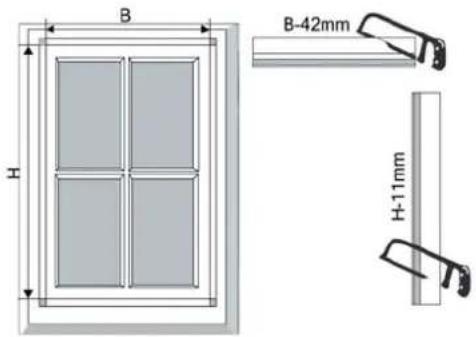

Messen Sie die lichte Breite des Anschlagfalzes Ihres Fensterrahmens (siehe Abb. 1) und ziehen Sie von diesem Maß 42 mm ab. Dies ist Ihr fertiges Schnittmaß, um welches Sie die beiden Aluminiumprofil le für die Breite des Rahmens kürzen müssen!
Messen Sie ebenso die lichte Höhe des Anschlagfalzes Ihres Fensterrahmens (siehe Abb. 1) und ziehen Sie von diesem Maß 11 mm ab. Dies ist Ihr fertiges Schnittmaß, um welches Sie die beiden Aluminiumprofi le für die Höhe des Rahmens kürzen müssen!
②
Einhängewinkel montieren


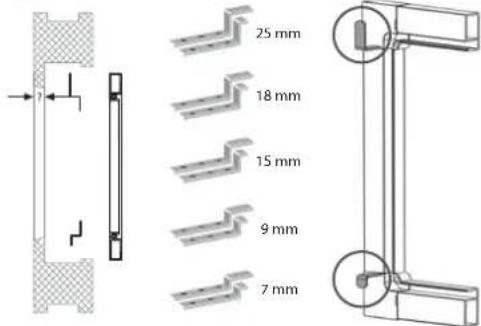

25 mm 18 mm 15 mm 9 mm 7 mmMessen Sie nun die Dicke des Fensterfalzes um festzulegen, welche Einhängewinkel verwendet werden können (siehe Abb. 2). Im Lieferumfang befin den sich verschiedene Stärken von Einhängewinkeln.
①
②
Oben am Insektenschutzrahmen montieren Sie den Winkel mit dem längeren und am unteren Rahmen die Winkel mit dem kürzeren Schenkel. Dadurch lässt sich der Rahmen leichter am Fenster einhängen.
③
Einhängen des Rahmens
Hängen Sie den Spannrahmen nun wie gezeigt von Innen vorsichtig in den Fensterrahmen ein (Abb. 3, Schritt 1-4).
ACHTUNG! Der Insektenschutzrahmen darf nicht aus dem Fenster fallen! Auch nicht bei Wind! Dieser muss fest sitzen!
Mit Vorreibern (optional)
Entscheiden Sie sich für die einfachere Montageart mit den Vorreibern dann, wenn Sie den Spannrahmen von außen am Fenster montieren bzw. einhängen können. Dies ist der Fall, wenn sich Ihr Fenster im Erdgeschoss befindet, Sie einen Balkon haben oder eine Leiter aufstellen können.
①
Messen Sie die lichte Breite und Höhe des Anschlagfalzes Ihres Fensterrahmens (Siehe Abb. 1) und ziehen Sie keine Maße ab. Dies ist Ihr fertiges Schnittmaß!

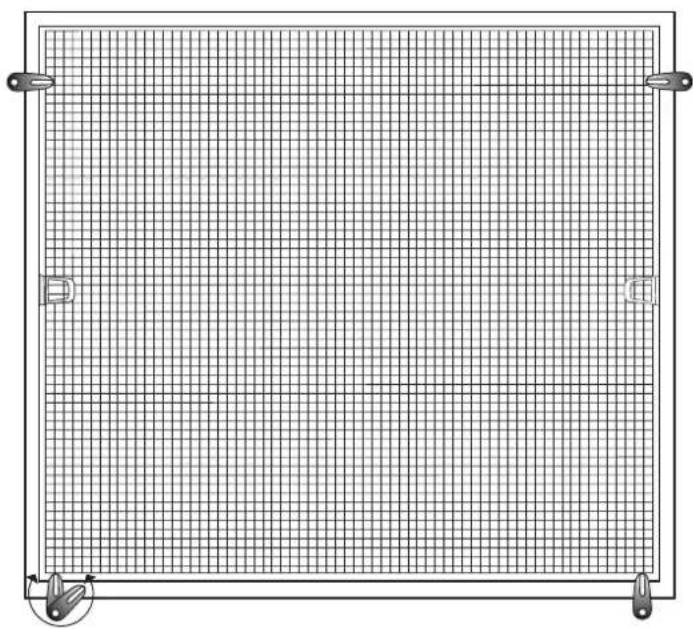

Mit den vier Vorreibern (Siehe Abb. 2) die Höhe des Insektenschutzrahmens auf dem Fensterstock bestimmen.
Die unteren Vorreiber auf dem Fensterrahmen befestigen und so drehen, dass der Insektenschutzrahmen nicht abrutschen kann. Nun die oberen Vorreiber befestigen und drehen, sodass der Insektenschutzrahmen endgültig fi xiert ist.
Der Insektenschutzrahmen kann nun von außen, erst durch drehen der oberen, dann der unteren Vorreiber, gelöst und abgenommen werden.
ACHTUNG! Der Insektenschutzrahmen darf nicht aus dem Fenster fallen! Auch nicht bei Wind! Dieser muss fest sitzen!
