BEDIENUNGSANLEITUNG TD-Sevenlogic Comfort Jarolift

Zeitschaltuhr TD-Sevenlogic Comfort

JAROLIFT® Su Mo Tu We Th Fi Sa 14:15

Allgemeine Sicherheitshinweise / Lieferumfang....2

Technische Daten / Anschlussplan / Montage....3

Funktionsübersicht / Bedienung 4 – 5

Kontaktinformation 6

Der Unterzeichner erklärt hiermit, dass die aufgeführten Geräte die nachstehend genannten Richtlinien und Normen nach 2004/108/EG und 1999/5/EC erfüllen:

Modell: Jarolift TD Sevenlogic Comfort

ETS 300 683, EN 300 220-3

Schoenberger Germany Enterprises GmbH & Co. KG

Zechstraße 1-7

82069 Hohenschäftlarn

Michael Mayer

Geschäftsführer

Sicherheitshinweise △!

4 Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag.

• Der Netzanschluss der Zeitschaltuhr und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen in dieser Anleitung erfolgen (s. Seite 3).
• Führen Sie alle Montage- und Anschlussarbeiten im spannungsfreien Zustand aus.

Bei Nichtbeachtung besteht Lebensgefahr!

Vorschriften bei Installation in Feuchträumen beachten.

Beachten Sie besonders beim Einsatz in Feuchträumen die DIN VDE 0100, Teil 701 und 702. Diese Vorschriften enthalten zwingende Schutzmaßnahmen.

⚠️ Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag, Kurzschluss).

• Verwenden Sie niemals defekte oder beschädigte Geräte.
• Prüfen Sie Antrieb und Netzkabel auf Unversehrtheit.
• Wenden Sie sich bitte an unseren Service (s. letzte Seite), falls Sie Schäden am Gerät feststellen.

Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.

• Unterweisen Sie alle Personen im sicheren Gebrauch der Zeitschaltuhr.
• Den sich bewegenden Rollladen beobachten und Personen fernhalten bis die Bewegung beendet ist.
• Verbieten Sie Kindern mit ortsfesten Steuerungen oder der Fernsteuerung zu spielen.
• Bewahren Sie Handsender so auf, dass ein ungewollter Betrieb, z. B. durch spielende Kinder, ausgeschlossen ist.
• Führen Sie alle Reinigungsarbeiten am Rollladen im spannungsfreien Zustand aus.

WICHTIG

Nach der Norm DIN EN 13695 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebebedingungen nach EN 12045 eingehalten werden, also seitlich arretiert sind.

Arretierte Rollladenbehänge erhalten Sie bei www.jalousiescout.de

Richtige Verwendung / Einsatzbedingungen

Verwenden Sie die Zeitschaltuhr nur zum Öffnen und Schließen Einsatzbedingungen von Rollläden und Markisen.

Wichtig:

- Das Motorkabel muss innenliegend im Leerrohr, unter Beachtung der örtlichen Elektrovorschriften, bis zur Abzweigdose verlegt werden.

• Verwenden Sie nur Original-Bauteile und -Zubehör des Herstellers.
• Einsatzbedingungen:

Für den elektrischen Anschluss muss am Einbauort ständig ein 230 V/50 Hz Stromanschluss, mit bauseitiger Freischaltvorrichtung (Sicherung), vorhanden sein.

Wichtige Montagehinweise △!

Wichtig:

Vergleichen Sie vor der Montage die Angaben zur Spannung/Frequenz auf dem Typenschild mit denen des örtlichen Netzes. Vor dem Einbau der Zeitschaltuhr, alle nicht zum Betrieb benötigten Leitungen und Einrichtungen abbauen bzw. außer Betrieb setzen.

Vergleichen Sie nach dem Auspacken:

• den Packungsinhalt mit den Angaben zum Lieferumfang auf der Verpackung.
• den Empfängertyp mit den entsprechenden Angaben auf dem Typenschild.

Lieferumfang

Vergleichen Sie nach dem Auspacken den Packungsinhalt mit den Angaben zum Lieferumfang in dieser Anleitung:

1. Kunststoff-Tragrahmen
2. Uhrmodul weiß
3. Außenrahmen weiß Bedienungsanleitung

Technische Daten
Betriebsspannung: AC185~240V, 50/60Hz
Netzlast: < 400W
Stand-by Verbrauch: 0,6 W
Schutzart: IP 30
Betriebstemperaturbereich: 0 °C bis +60 °C
Einschaltdauer: 4 Minuten

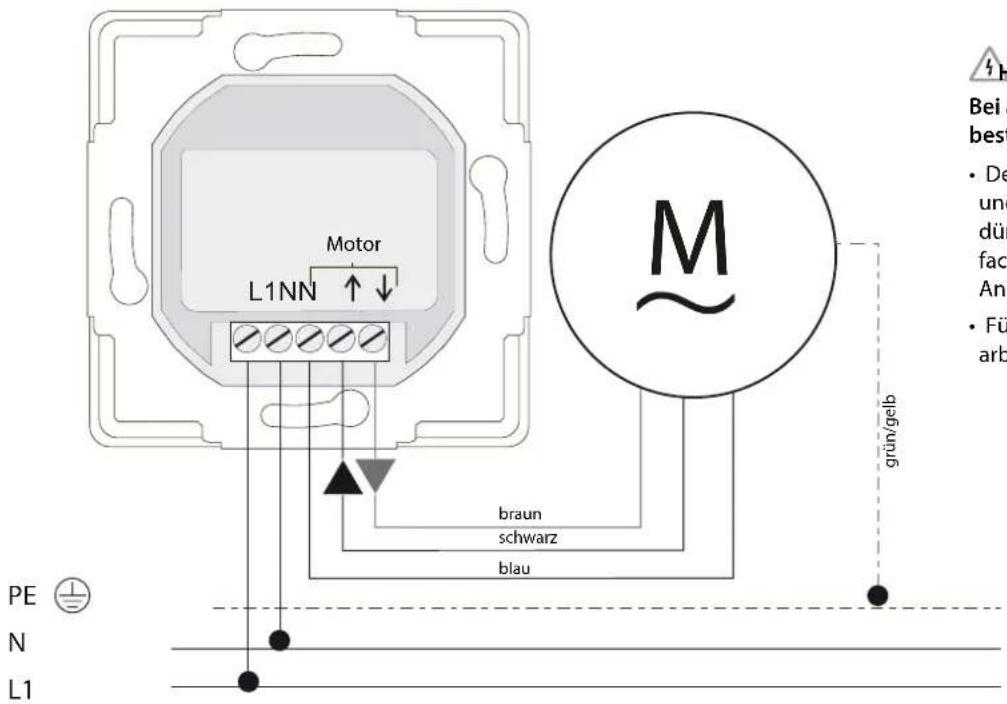

Anschlussplan

Motor L1NN ↑ ↓ M braun schwarz blau grün/gelb PE ⊥ N L1

Hinweise:

Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag.

• Der Netzanschluss der Zeitschaltuhr und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen in dieser Anleitung erfolgen
• Führen Sie alle Montage- und Anschlussarbeiten im spannungsfreien Zustand aus.

Montage

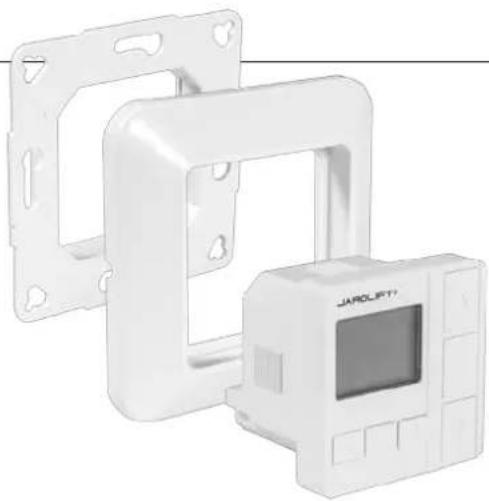

1. Drücken Sie zunächst das Uhrmodul inklusive Netzteil aus dem inneren Tragrahmen und dem Außenrahmen (halten Sie hierzu den Außenrahmen seitlich fest und drücken Sie mit den Daumen von hinten gegen das Netzteil).
2. Befestigen Sie nun zuerst den Tragrahmen in einer geeigneten Unterputzdose. Diese erhalten Sie bei www.jalousiescout.de
3. Installieren Sie nun die Anschlüsse gemäß dem unten abgebildeten Anschlussplan.

Achten Sie beim Anschluss darauf, dass sich der Außenrahmen bereits auf dem Uhrmodul befinden muss.

1. Drücken Sie nach der erfolgten Elektroinstallation das Uhrmodul inklusive Außenrahmen einfach in den zuvor installierten Tragrahmen.

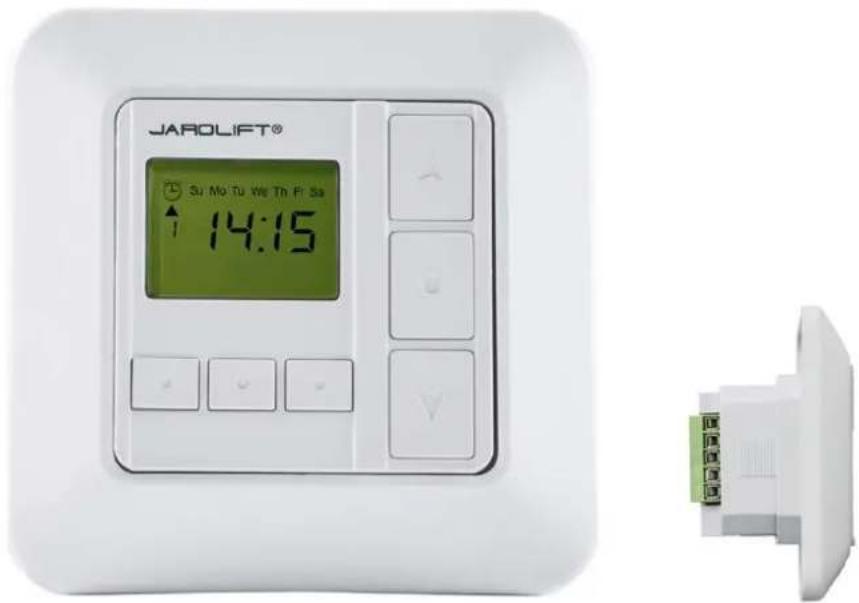

Zeitschaltung Wochentage Su Mo Tu We Th Fr Sa 14:15 Programmkanal für Auf- oder Ab- Schaltzeit (8 Kanäle) aktuelle Uhrzeit oder Auf-/Ab-Schaltzeit (je nach Menu) Auf Stopp Ab K1 K2 K3

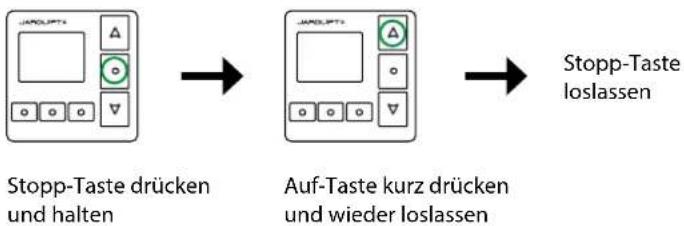

Aktivieren und Deaktivieren des Tippbetriebs

Aktivieren:

Halten Sie die Stopp-Taste gedrückt und drücken Sie anschließend kurz die Auf-Taste. Lassen Sie danach die Stopp-Taste wieder los.

Wenn Sie im Modus Tipp-Betrieb die Auf- oder Ab-Taste länger als 3 Sekunden drücken, fährt der Motor nur, solange Sie die Auf- oder Ab-Taste gedrückt halten. Beim Modus Tipp-Betrieb, drücken Sie die Auf- oder Ab-Taste 3 Sekunden, fährt der Motor bis zum Endpunkt oder bis Sie die Stopp-Taste drücken.

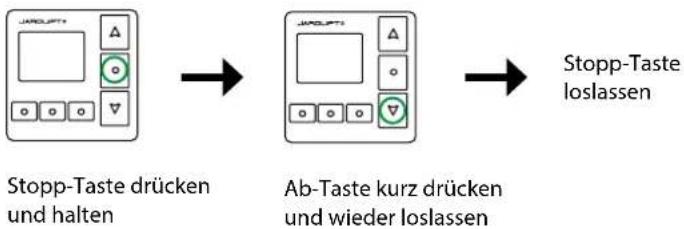

Deaktivieren:

Halten Sie die Stopp-Taste gedrückt und drücken Sie anschließend kurz die Ab-Taste. Lassen Sie danach die Stopp-Taste wieder los.

Einstellen der aktuellen Uhrzeit und des Wochentages

Mo 14:15 blinkt

1. Drücken Sie im Hauptmenü zunächst die K1-Taste (Beschreibung s. Seite 1). In der linken oberen Ecke erscheint dann ein Uhrensymbol und die Stundenanzeige blinkt.
2. Nun stellen Sie die Uhrzeit über die Auf-/Ab-Taste ein und bestätigen Sie die Eingabe über die K1-Taste.
3. Nun blinkt die Minutenanzeige. Verfahren Sie hier genauso wie bei Punkt zwei. Ebenso bei der Einstellung des Wochentages.
   Beachten Sie bitte, dass die Abkürzungen für die englischen Wochentage stehen: (Su=Sonntag, Mo=Montag, Tu=Dienstag, We=Mittwoch, Th=Donnerstag, Fr=Freitag, Sa=Samstag)
4. Wenn Sie Ihre Einstellung abgeschlossen haben, drücken Sie die Stopp-Taste. Diese beendet den Programmiermodus und das Gerät wechselt zurück in das Hauptmenü.

Einstellen der Auf- und Abfahrzeiten

Speicherplatz 1 für die Aufahrzeit

1. Drücken Sie in der Hauptansicht die K2-Taste um in das Fahrzeitenmenü zu gelangen. In der oberen linken Ecke des Displays wird nun ein Wecker angezeigt. Sie können insgesamt 8 Auf- und 8 Abfahrzeiten einprogrammieren.
2. Durch Betätigen der K2-Taste schalten Sie die einzelnen Speicherplätze durch. (Die Pfeile auf der linken Seite des Display signalisieren ob es sich um eine Auf- oder Abfahrzeit handelt). Die Anzeige (--:--) signalisiert das der Speicherplatz inaktiv ist und diese Fahrzeit nicht ausgeführt wird. Sollte hier bereits eine Uhrzeit stehen, machen Sie bei Punkt 4 weiter, sonst machen Sie weiter bei Punkt 3.

3. Um den deaktivierten Speicherplatz zu aktivieren drücken Sie die K3-Taste. Um den Speicherplatz wieder zu deaktivieren, drücken Sie bitte so oft die K3-Taste bis die Zeitanzeige wieder (--) anzeigt.

4. Drücken Sie jetzt die K1-Taste um die Uhrzeit einzustellen. Die Stundenanzeige blinkt nun und kann über die Auf-/Ab-Taste eingestellt werden. Drücken Sie wieder die K1-Taste um zur Minuteneinstellung zu wechseln. Auch hier können Sie die Minuten über die Auf- bzw. Ab-Taste einstellen.

5. Nach einem weiteren Druck auf die K1-Taste gelangen Sie zur Wochentageseinstellung. Hier stellen Sie ein für welche(n) Wochentag(e) die soeben eingestellte Uhrzeit gültig ist. Wählen Sie hier wieder über die Tasten Auf/Ab Ihre gewünschte Einstellung.

Sie können wählen zwischen:

• einzelner Wochentag = z.b. „Tu“ für Dienstag
• verkürzte Arbeitswoche = Mo Tu We Th Fr (Montag bis Freitag)
• gesamte Arbeitswoche = Mo Tu We Th Fr Sa (Montag bis Samstag)

• gesamte Woche = Su Mo Tu We Th Fr Sa (Sonntag bis Samstag)

• Wen Sie mit Ihren Einstellungen zufrieden sind, drücken Sie die K2-Taste um zum nächsten Speicherplatz zu wechseln und beginnen Sie von vorn oder drücken Sie Stopp um die Programmierung zu verlassen. Um Änderungen an der soeben erstellten Schaltzeit durch zu führen drücken Sie K1.

Su Mo Tu We Th Fr Sa ↓ 14:15
