BEDIENUNGSANLEITUNG SC 93 Hugo Müller

Die Kanäle können im AUTO-Betrieb mit den Kanaltasten „A, B, C, D“ von Hand geschaltet werden.

Bedienung

Tastenfunktionen

Einstellen der Bedienmodi

[CL] Löschen von eingegebenen Daten in den Bedienmodi 1..7, DATE, ?, S/W, 1..7 DATE

[◆] Im Modus 1..7, DATE, Ⓐ, S/W, 1..7 DATE: Verändern der blinkenden Stelle. Im Modus ?: Nach Anwahl der gewünschten Schaltzeit Aufrufen der Editierfunktion.
[▶] Im Modus 1..7, DATE, ☉, S/W, 1..7 DATE: Anwählen der gewünschten Stelle vorwärts. Im Modus ?: Anwählen der nächsten Schaltzeit.
[◀] Im Modus 1..7, DATE, ⏻, S/W, 1..7 DATE: Anwählen der gewünschten Stelle rückwärts. Im Modus ?: Anwählen der vorhergehenden Schaltzeit.
[A] Im Modus AUTO:
[B] Manuelles Ein- oder Ausschalten des
[C] entsprechenden Kanals (Schaltungsvorweg-[D]nahme).
Wird die Taste 3 Sek. gedrückt, erfolgt DAUER EIN oder AUS. Anzeige: perm (vor entsprechendem Kanal). Das Schaltprogramm für diesen Kanal wird unterdrückt. Beenden der Dauerschaltung durch 3-Sek.-Druck auf die entsprechende Kanaltaste. Der Kanal geht in den programmierten Zustand. Anzeige: perm nicht mehr sichtbar.

Bedienungshinweis

Gangreserve (ohne Netz): Betätigen der Taste ♦, das Display erscheint und der Schaltcomputer kann auch ohne Netzanschluß bedient werden.

Die Eingaben erfolgen Schritt für Schritt. Die einzugebende Stelle blinkt und wird mit der Taste ◆verändert. Mit der Taste ▶wird die nächste Stelle oder mit der Taste ◀die vorhergehende Stelle angewählt. Die Eingabe ist beendet, sobald keine Stelle mehr blinkt.

Installationshinweise

Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Eingriffe und Veränderungen am Gerät führen zum Erlöschen der Garantie.

Die hochintegrierte Elektronik dieser Schaltuhr ist gegen Störeinflüsse weitgehend geschützt. Bei außergewöhnlich hoher Störstrahlung läßt sich eine Beeinflussung jedoch nicht völlig ausschließen.

Inbetriebnahme

Anschluss der auf dem Typenschild angegebenen Spannung und Frequenz, entsprechend dem Anschlußbild für die Schaltuhr und die zu schaltenden Geräte.

Bedienmodi (Menu)

AUTO Anzeige von Datum, Uhrzeit, Wochentag und Kanalzustand. Manuelles Ein- oder Ausschalten mit der entsprechenden Kanaltaste. (Schaltungsvorwegnahme).

1..7 Programmieren von Schaltzeiten (Normalprogramm) Mit Taste ◀ bzw. ▶ blinkende Stelle rückwärts bzw. vorwärts anwählen. Mit Taste ◆ blinkende Stelle ändern (Mit Taste ▶ letzte Eingabe bestätigen).

DATE Programmieren Dauer Ein oder Aus Beginn und Ende nach Datum Mit Taste ◀ bzw. ► blinkende Stelle rückwärts bzw. vorwärts anwählen. Mit Taste ◆ blinkende Stelle ändern (Mit Taste ►letzte Eingabe bestätigen).

? Anzeigen der freien Speicherplätze Auslesen von Schaltzeiten Ändern von Schaltzeiten Löschen von Schaltzeiten Gesamtlöschen aller Schaltzeiten Mit Taste ◀bzw. ▶Schaltzeiten rückwärts bzw. vorwärts anwählen. Nach Anwahl der gewünschten Schaltzeiten kann mit der Taste ◆die Änderungsfunktion aufgerufen werden. Mit der Taste CL kann eine nicht mehr benötigte Schaltzeit gelöscht werden. Löschen aller Schaltzeiten durch 2 x Betätigen der Taste CL bei der Anzeiger der freien Speicherplätze.

Eingabe Datum und Uhrzeit Mit Tasten ◀ bzw. ▶ blinkende Stelle rückwärts bzw. vorwärts anwählen. Mit Taste ◆ blinkende Stelle ändern. (Mit Taste ▶ letzte Eingabe bestätigen, der Wochentag wird automatisch nach dem Datum gewählt).

S/W Automatische Sommerzeitumstellung Mit Tasten ◀ bzw. ►blinkende Stelle rückwärts bzw. vorwärts anwählen. Mit der Taste ◆blinkende Stelle ändern. (Mit der Taste ►letzte Eingabe bestätigen).

SP 1..7 Sonderprogramm Woche programmleren Mit Tasten ◀ bzw. ▶ blinkende Stelle rückwärts bzw. vorwärts anwählen. Mit der Taste ◆ blinkende Stelle ändern. (Mit der Taste ▶ letzte Eingabe bestätigen).

SP DATE Sonderprogramm aktivieren = Beginn und Ende nach Datum programmieren Mit Tasten ◀ bzw. ▶ blinkende Stelle rückwärts bzw. vorwärts anwählen. Mit der Taste ◆ blinkende Stelle ändern. (Mit der Taste ▶ letzte Eingabe bestätigen).

Reset

Versenkte Taste links neben der Kanaltaste A drücken. Uhrzeit und Mikroprozessor werden zurückgesetzt. Die Schaltzeiten bleiben erhalten, sofern die Datensätze in Ordnung sind.

Bei Netzanschluss wird das Display nach etwa 2 Sekunden wieder angezeigt. Ohne Netzanschluss die Taste ◆betätigen, um das Display wieder anzuzeigen.

Montagehinweis SC 98

Verteiler-Einbau Geräte- rückseite Wandaufbau

Anschlussbilder SC 98

Schaltcomputer SC 98.10

Schaltcomputer SC 98.20

Schaltcomputer SC 98.30

Schaltcomputer SC 98.40

Anschlussbilder SC 93

Schaltcomputer SC 93.20

A B a 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 c Schaltcomputer SC 93.40 FU + - c

a 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 c A B C D FU FU a 32 c

Jahresuhrfunktion

Normalprogramm

Im Mode „1..7“ wird der Schaltcomputer wie eine Wochenuhr programmiert. Eingabe der Schaltzeiten nach Wochentagen.

Das Datum wird nicht beachtet.

Dieses Programm wird das ganze Jahr über, Woche für Woche, als Normalprogramm abgearbeitet.

Sonderprogramme

Die Funktion als Jahresuhr wird über die Sonderprogramme erfüllt.

Im Mode „SP 1..7“ werden Sonderprogramme als Wochenprogramm eingegeben.

Dann werden diese Sonderprogramme im Mode „SP Date“ über die Eingabe eines Datumbereichs für das jeweilige Sonderprogramm aktiviert.

Einige Regeln für die Programmierung der Sonderprogramme

• Jedes Sonderprogramm kann, innerhalb der Speicherkapazität, beliebig oft aktiviert werden.
• Sind versehentlich mehrere Sonderprogramme zum gleichen Datum aktiviert worden, so wird das Sonderprogramm mit der höchsten Wertigkeit abgearbeitet. Die anderen Programme werden unterdrückt.
• Das Sonderprogramm kann auch für einzelne Kanäle aktiviert werden, während für die restlichen Kanäle das Normalprogramm oder ein anderes Sonderprogramm abgearbeitet wird.
• Bei der Aktivierung eines Sonderprogrammes werden nur die Schaltzeiten des Sonderprogrammes ausgeführt, das Normalprogramm ist zu diesem Datum außer Funktion.

Priorität der Schaltprogramme

Höchste Priorität Dauer Ein oder Aus – Beginn

↑ und Ende nach Datum

(Bedienmode Date)

P15 (Bedienmode SP 1..7 und

↑ • SP Date)

↑ P01

Niedrigste Priorität Normalprogramm

(Bedienmode 1..7)

Zusatzmodul: Datenschlüssel

Der Schlüssel für die einfache Datenübertragung.

- Speichern des Schaltprogramms in den Datenschlüssel.

- Einlesen des Schaltprogramms in den Schaltcomputer.

- Vervielfältigen des Schaltprogramms in weiteren Schaltcomputern gleichen Typs.

Der Datenschlüssel (Bestellnummer 092.001.009) kann in allen Bedienmodi verwendet werden.

Speichern (Sichern) des Schaltprogramms in den Datenschlüssel:

1. Datenschlüssel in den Schacht des Schaltcomputers einstecken (Zeichn.1). Im Display erscheint „CARD“.
2. Taste ◆1 x betätigen – im Display erscheint „SAVE“.
3. Taste ▶betätigen – der Speichervorgang wird gestartet. Im Display erscheint „Pr“ bis das Programm gesichert ist.
4. Der Datenschlüssel kann abgezogen werden (Schaltcomputer steht im Mode AUTO)

Schreibschutz aktiv: Anzeige „Er“ im Display

Ist der Schreibschutz aktiv, erscheint nach dem erfolglosen Sichern das Zeichen „Er“ im Display des Schaltcomputers (Schalter des Datenschlüssels auf „0“ stellen oder anderen Datenschlüssel verwenden).

Einlesen des Schaltprogramms aus dem Daten- schlüssel in den Schaltcomputer:

1. Datenschlüssel in den Schacht des Schaltcomputers einstecken (Zeichn.1). Im Display erscheint „CARD“.
2. Taste ◆2 x betätigen – im Display erscheint „LOAD“.
3. Taste ◀betätigen – der Ladevorgang wird gestartet. Im Display erscheint „Pr“ bis das Programm gesichert ist.
4. Der Datenschlüssel kann abgezogen werden (Schaltcomputer steht im Mode AUTO)

Datenfehler: Anzeige „EP“ im Display

Die Daten des Datenschlüssels sind nicht mit dem Schaltcomputer kompatibel.

(z.B. Jahresprogramm laden in Wochencomputer)

Schreibschutz AUS EIN O 1 Zeichnung 1

Modus S/W Sommerzeitumschaltung

Beginn und Ende der Sommerzeit

Modus 0:

1. Sonntag im März, 4. Sonntag im Oktober Modus 1: Momentan gültige Regelung (voreingestellt)

Letzter Sonntag im März, letzter Sonntag im Oktober

Modus 2:

Freie Eingabe der gewünschten Daten (Daten von Modus 1 voreingestellt)

Modus 3:

Es wird keine Sommerzeitumstellung durchgeführt

Modus 4:

Letzter Sonntag im März, letzter Sonntag im September

Modus 5:

1. Sonntag im April, letzter Sonntag im Oktober (USA)

Montage Funkempfänger FU 20

Der Schaltcomputer ist für den Empfang des DCF-77-Zeitsignals vorbereitet

• Netzspannung abschalten
  • FU nach Anschlußbild anschließen
• Netzspannung einschalten
• Funksignal im Display blinkt für etwa 3 Minuten
• Bei starken Störungen kein Funkempfang möglich (Dauerblinken des Funksignals) (Schaltcomputer läuft quarzgenau weiter)
• Unterbrechung der Leitung zum Funkempfänger (keine Anzeige des Funksignals) (Schaltcomputer läuft quarzgenau weiter)

Beispiele

ROT: Blinkende Stelle im Display

Modus

Datum und Uhrzeit eingeben oder ändern

Beispiel: Datum 14.07.1999

Uhrzeit 14:30

Taste 4x

drücken

Taste ◆1x

drücken

Taste ▶1x

Taste ♦4x

drücken

Taste ▶2x

Taste ◆6x

drücken

Taste ▶2x

Taste ◆9x

drücken

Taste ▶1x

Taste ◆1x

drücken

Taste ▶1x

Taste ◆4x

drücken

Taste ▶1x

Taste ◆3x

drücken

Taste ▶2x

drücken

Modus 1..7

Programmieren des Normalprogramms

Es sind mehrere Programmierungen möglich:

1. Schaltzeit für einen Tag und einen Kanal

2. Schaltzeit für mehrere Tage und einen Kanal

3. Schaltzeit für einen Tag und mehrere Kanäle

4. Schaltzeit für mehrere Tage und mehrere Kanäle

Beispiel: Di (2) und Do (4), Schaltzeit 19:00

Kanal A EIN, Kanal B Impuls 10 Sekunden

Ausgangszustand: Modus AUTO

Taste

drücken

Taste ▶1x

Taste ◆1x

drücken

Taste ▶1x

Taste ◆1x

drücken

Taste ▶3x

Taste ◆1x

drücken

Taste ▶1x

Taste ◆9x

drücken

Taste ▶3x

Taste ◆1x

drücken

Taste ▶1x

Taste ◆3x

drücken

Taste ▶3x

Taste ◆1x

drücken

Taste ▶2x

drücken

Nach etwa

3 Sekunden:

Weitere Schaltzeiten eingeben oder ○ -Taste 7x drücken um in den Auto-Modus zu wechseln

Beispiel: Mittwoch (3); Schaltzeit 14:00

Kanal D AUS

Ausgangszustand: Modus AUTO

Taste

drücken

Taste ▶2x

Taste ◆1x

drücken

Taste ▶4x

Taste ◆1x

drücken

drücken

[Non-Text]

[Non-Text]

Taste ▶1x

Taste ◆4x

drücken

Taste ▶3x

drücken

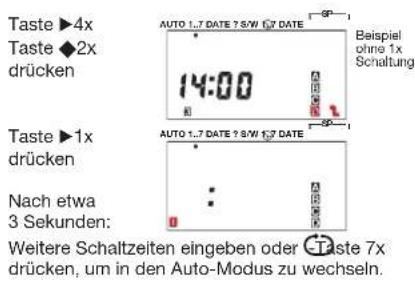

Bei der Programmierung von nur einem Wochentag besteht die Möglichkeit, den Programmpunkt 1X mit der Taste ◆anzuwählen.

Der programmierte Schaltpunkt wird dann nach einmaliger Ausführung automatisch gelöscht.

Taste ▶4x Taste ◆2x drücken 14:00 Beispiel ohne 1x Schaltung Taste ▶1x drücken Nach etwa 3 Sekunden: Weitere Schaltzeiten eingeben oder ▶Taste 7x drücken, um in den Auto-Modus zu wechseln.

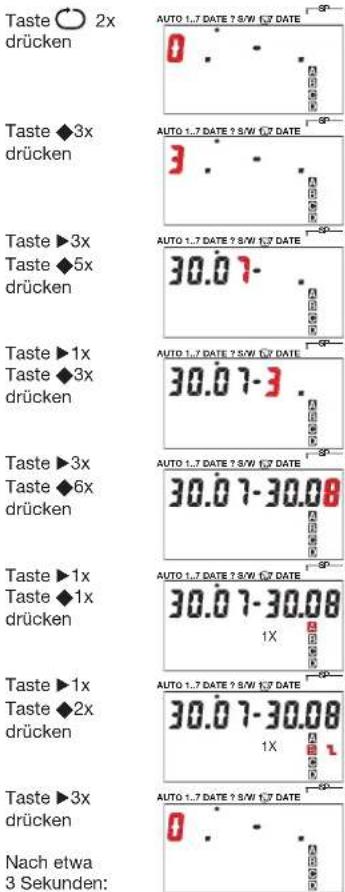

Modus DATE Ferienschaltung

Die Ferienschaltung kann auch nur für einen Kanal programmiert werden, die anderen Kanäle führen dann das Normalprogramm oder ein anderes aktiviertes Sonderprogramm aus.

Beispiel: Vom 30.07 bis 30.08, Kanal B AUS Die Programmierung soll nach der Aus- führung automatisch gelöscht werden (1X Programm)

Ausgangszustand: Modus AUTO

Taste 2x drücken AUTO 1.7 DATE ? S/W 1.7 DATE 0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . , Taste ◆3x drücken AUTO 1.7 DATE ? S/W 1.7 DATE 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 4 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x 4x

Weitere Schaltzeiten eingeben oder -Taste 6x drücken, um in den Auto-Modus zu wechseln.

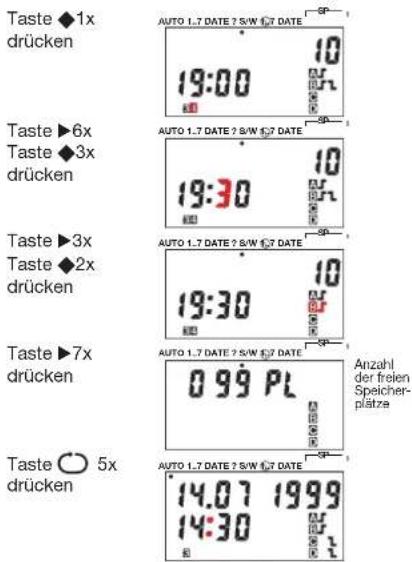

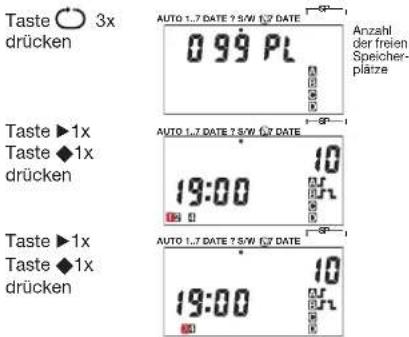

Modus ? Auslesen und Ändern von Schaltzeiten

Beispiel: Die Schaltzeit: Dienstag und Donnerstag 19:00 Uhr Kanal A EIN; Kanal B IMPULS ändern in : Mittwoch und Donnerstag 19:30 Uhr Kanal A EIN; Kanal B EIN

Taste 3x drücken 0.99 PL Anzahl der freien Speicher- plätze Taste ▶1x Taste ◆1x drücken 19:00 10 19:00 10 19:00 10 19:00

Taste ◆1x drücken AUTO 1.7 DATE ? S/W ⓣ7 DATE 19:00 10 10 19:30 10 19:30 10 Taste ▶6x Taste ◆3x drücken AUTO 1.7 DATE ? S/W ⓣ7 DATE 19:30 10 19:30 10 Taste ▶3x Taste ◆2x drücken AUTO 1.7 DATE ? S/W ⓣ7 DATE 19:30 10 19:30 10 Taste ▶7x drücken AUTO 1.7 DATE ? S/W ⓣ7 DATE 0.99 PL Anzahl der freien Speicher- plätze Taste ○ 5x drücken AUTO 1.7 DATE ? S/W ⓣ7 DATE 14.07 1999 14:30 8

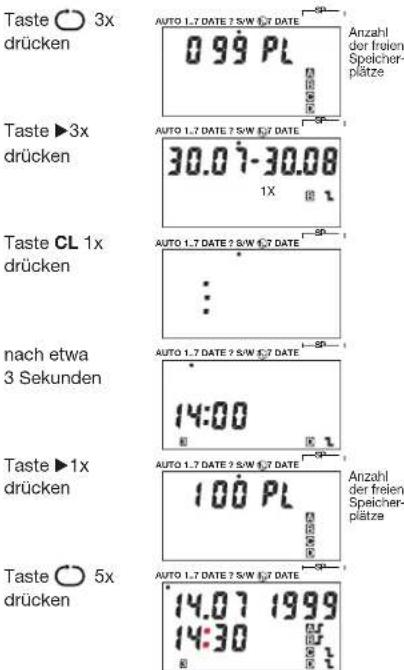

Modus ? Schaltzeit löschen

Beispiel: Programmierung DATE 30.07 bis 30.08 Kanal B AUS löschen

Taste 3x drücken 0.99 PL Anzahl dor freien Speicher- plätze Taste ▶3x drücken 30.07-30.08 1X Taste CL 1x drücken nach etwa 3 Sekunden AUTO 1.7 DATE ? S/W 6/7 DATE : AUTO 1.7 DATE ? S/W 6/7 DATE 14:00 Taste ▶1x drücken 100 PL Anzahl der freien Speicher- plätze Taste ○ 5x drücken AUTO 1.7 DATE ? S/W 6/7 DATE 14.07 1999 14:30

Wird bei der Anzeige der freien Speicherplätze die CL-Taste 2x betätigt, so werden alle Schaltzeiten gelöscht.

Modus SP 1..7 Programmieren eines Sonderprogramms

Es ist die gleiche Programmierung wie beim Normalprogramm möglich: 1. Schaltzeit für einen Tag und einen Kanal 2. Schaltzeit für mehrere Tage und einen Kanal 3. Schaltzeit für einen Tag und mehrere Kanäle 4. Schaltzeit für mehrere Tage und mehrere Kanäle

Beispiel: Sonderprogramm 02 Mo (1) bis Fr (5); Schaltzeit 12:00 Kanal A und C EIN

Ausgangszustand: Modus AUTO

Taste ▶1x Taste ◆5x drücken AUTO 1.7 DATE 7 S/W 6.7 DATE P 02 : DURSD Taste ▶2x Taste ◆1x drücken AUTO 1.7 DATE 7 S/W 6.7 DATE P 02 1: DURSD Taste ▶1x Taste ◆2x drücken AUTO 1.7 DATE 7 S/W 6.7 DATE P 02 12: DURSD Taste ▶3x Taste ◆1x drücken AUTO 1.7 DATE 7 S/W 6.7 DATE P 02 12:00 DURSD Taste ▶2x Taste ◆1x drücken AUTO 1.7 DATE 7 S/W 6.7 DATE P 02 12:00 DURSD Taste ▶2x drücken AUTO 1.7 DATE 7 S/W 6.7 DATE P 02 : DURSD Nach etwa 3 Sekunden: Weitere Schaltzeiten eingeben oder ▶Taste 2x drücken, um in den Auto-Modus zu wechseln.

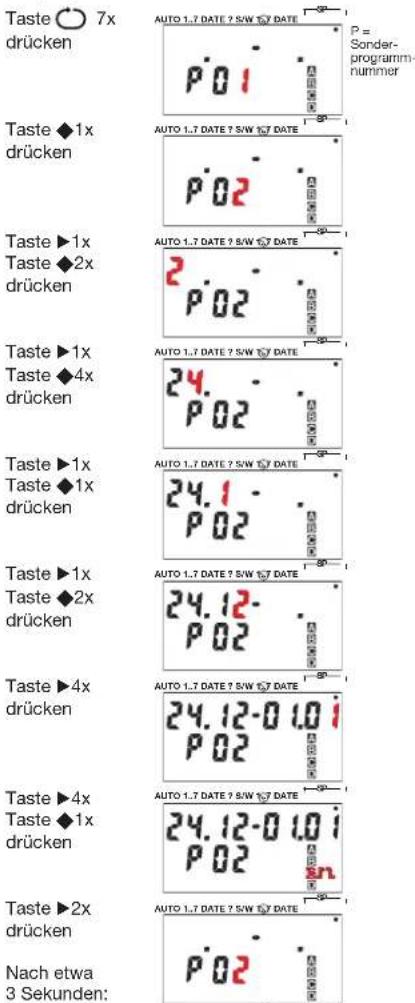

Modus SP Date Aktivierung eines Sonderprogramms

Es kann auch nur ein Kanal aktiviert werden, die anderen Kanäle führen dann das Normalprogramm oder ein anderes aktiviertes Sonderprogramm aus. Beispiel: Vom 24.12 bis 01.01 Kanal C Sonderprogramm 02 aktiv

Ausgangszustand: Modus AUTO

Taste 7x drücken AUTO 1.7 DATE ? S/W 1/7 DATE P = Sorder-programm-nummer Taste ◆1x drücken AUTO 1.7 DATE ? S/W 1/7 DATE P.O2 Taste ▶1x Taste ◆2x drücken AUTO 1.7 DATE ? S/W 1/7 DATE 2.P.O2 Taste ▶1x Taste ◆4x drücken AUTO 1.7 DATE ? S/W 1/7 DATE 24.P.O2 Taste ▶1x Taste ◆1x drücken AUTO 1.7 DATE ? S/W 1/7 DATE 24.1.P.O2 Taste ▶1x Taste ◆2x drücken AUTO 1.7 DATE ? S/W 1/7 DATE 24.12.P.O2 Taste ▶4x drücken AUTO 1.7 DATE ? S/W 1/7 DATE 24.12-0 1.0 i P.O2 Taste ▶4x Taste ◆1x drücken AUTO 1.7 DATE ? S/W 1/7 DATE 24.12-0 1.0 i P.O2 sn Taste ▶2x drücken AUTO 1.7 DATE ? S/W 1/7 DATE P.O2 Nach etwa 3 Sekunden:

Weitere Daten eingeben oder -Taste 1x drücken, um in den Auto-Modus zu wechseln.

Schaltprogramm

Programmierung nach Wochentag 1..7
1 →Montag2 →Dienstag3 →Mittwoch4 →Donnerstag5 →Freitag6 →Samstag7 →Sonntag								J →Kanal EINl →Kanal AUSJ l →Impuls
Uhrzeit	1	2	3	4	5	6	7	A		BC D	Impulszeit

Programmierung nach Wochentag SP 1..7
1 → Montag2 → Dienstag3 → Mittwoch4 → Donnerstag5 → Freitag6 → Samstag7 → Sonntag								∫ → Kanal EIN1 → Kanal AUS∫ ∩ → Impuls
SP Nummer
Uhrzeit	1	2	3	4	5	6	7	A		BC	D	Impulszeit
SP Nummer
Uhrzeit	1	2	3	4	5	6	7	A		BC	D	Impulszeit

Sonderprogramm SP DATE aktivieren = Beginn und Ende nach Datum
		J 1 => Kanal aktiv
Datum Anfang	Datum Ende A	B		C	D	SP	Nummer
							2014

Dauerfunktion DATE (Dauer EIN / AUS)
		_J Kanal EIN ^1 Kanal AUS
Datum Anfang	Datum Ende A	B		C	D	SP	Nummer
