Produkttyp	Kaminofen für die Beheizung mit Bio-Festbrennstoffen
Modell	C 510
Marke	Contura (NIBE AB/Contura)
Abmessungen (H x B x T)	1010 x 500 x 440 mm
Gewicht	100 kg
Nennleistung	5 kW
Leistungsbereich	3-7 kW
Wirkungsgrad	bis zu 79 %
Brennstoff	Holz (Bio-Festbrennstoffe)
Schornsteinanschlussdurchmesser (außen)	150 mm
Zuluftanschlussdurchmesser (außen)	67 mm
Schornsteinzug	mindestens -12 Pa
Empfohlene Schornsteinlänge	mindestens 3,5 m
Rauchgastemperatur am Anschlussstück bei Nennleistung	310 °C
Material	Stahl, Vermiculit (Brennraumauskleidung)
Zertifizierung	EN 13240:2001/A2:2004, NS 3059, DS/EN 13240 Plus
CO-Emission	0,06 %
NOx-Emission	112 mg/m³
Sicherheitsabstand zu brennbarem Material (hinten)	100 mm
Sicherheitsabstand zu brennbarem Material (seitlich)	500 mm
Brandschutzbereich vor der Tür	500 mm vor, 300 mm seitlich
Luftverbrauch bei Verbrennung	ca. 25 m³/h
Reinigungsmöglichkeiten	Demontage von Rauchumlenkplatte und Brennraumauskleidung
Installation	Durch Fachpersonal, Bauantrag erforderlich

Häufig gestellte Fragen - C 510 CONTURA

Wie installiere ich den Kaminofen Contura C 510 richtig?

Welche Brennstoffe sind für den Contura C 510 geeignet?

Wie reinige ich den Kaminofen richtig?

Welche Sicherheitsabstände sind einzuhalten?

Was tun bei schlechtem Schornsteinzug?

Kann ich den Kaminofen selbst installieren?

Wie wird die Verbrennungsluft zugeführt?

Welche Wartung ist erforderlich?

Was ist bei der ersten Inbetriebnahme zu beachten?

Wo finde ich die Seriennummer (Herstellungsnummer) des Contura C 510?

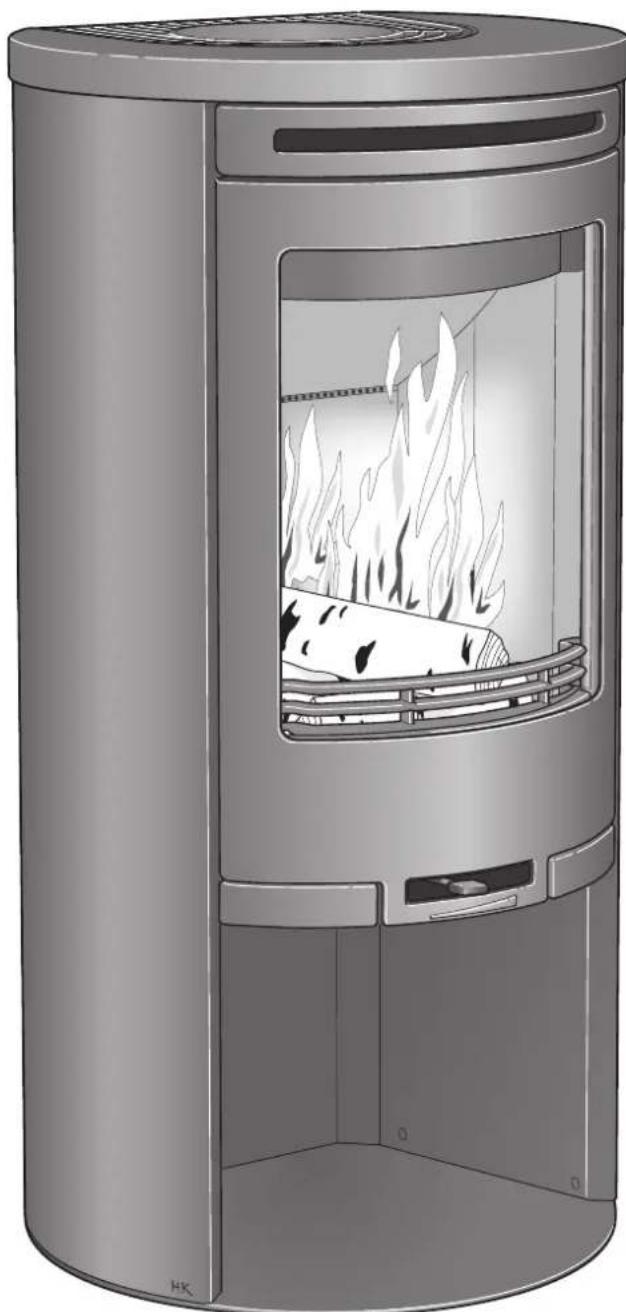

BEDIENUNGSANLEITUNG C 510 CONTURA

Installations- anleitung

LEISTUNGSDEKLARATION

Nr. C510-CPR-130601-SE-1

Contura

PRODUKT

Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen

Typenbezeichnung Contura 510

Herstellungsnummer Siehe Typenschild am Kaminofen

Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden

Brennstoff Holz

HERSTELLER

Name NIBE AB/Contura

SE-285 23 Markaryd, Schweden

KONTROLLE

Gemäß AVCP System 3

Europäische Norm EN 13240:2001 / A2:2004

Prüfstelle Rhein-Ruhr Feuerstätten Prüfstelle, NB 1625,

hat die deklarierte Leistung kontrolliert und einen Prüfbericht mit folgender Nr. erstellt RRF-40 09 2088

DEKLARIERTE LEISTUNG

Wesentliche Eigenschaften Leistung Harmonisierte technische		Spezifikation
Brandverhalten	A1 WT	EN 13240:2001/A2:2004
Mindestabstand zu brennbarem Material	100 mm nach hinten500 mm zur SeiteWeitere Sicherheitsabstände gemäß Installationsanleitung
Risiko für herausfallende Glut	Zertifiziert
Emissionen durch die Verbrennung	CO 0,06%NOx 112 mg/m3OGC 58 mg/m3PM 26 mg/m3
Oberflächentemperaturen	Zertifiziert
Reinigungsmöglichkeiten	Zertifiziert
Mechanische Festigkeit Zertifiziert
Emission von gefährlichen Stoffen Zertifiziert
Nennleistung	5 kW
Wirkungsgrad	79%
Rauchgastemperatur am Anschlussstück bei Nennleistung	310°C

Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung.

Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES

Markaryd, den 1. Juli 2013

CE

Willkommen bei Contura!

Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden.

Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive Wärmeausnutzung aufweist.

Lesen Sie die Installationsanleitung aufmerksam durch, bevor Sie mit der Montage beginnen. Hinweise zu einer optimalen Befeuerung entnehmen Sie den Heizinstruktionen.

Inhalt

Technische Daten 20
Demontage von losen Komponenten 20
Schornsteinanschluss		22
Zufuhr von Verbrennungsluft 23
Installationsabstände		24
Montage	25
Sockelmontage		28
Schubladenmontage		29

Hinweis:

Die Installation einer Feuerstätte ist beim örtlichen Bauamt anzumelden.

Der Hauseigentümer ist verantwortlich für die Einhaltung der vorgeschriebenen Sicherheitsanforderungen und für die Veranlassung einer Installationskontrolle durch eine qualifizierte Instanz. Der zuständige Schornsteinfeger ist über die Installation in Kenntnis zu setzen, da sich dadurch die Art der auszuführenden Schornsteinfegerarbeiten ändert.

WARNUNG!

Der Kaminofen wird sehr heiß.

Beim Befeuern erhitzen sich einige Oberflächen des Kaminofens stark und können bei einer Berührung Verbrennungen hervorrufen. Beachten Sie ebenfalls die intensive Wärmeabstrahlung durch die Glasscheibe in der Ofentür. Wenn brennbares Material näher als angegeben am Ofen gelagert wird, können Brände entstehen. Eine Schwelbefeuerung kann zu einer raschen Gasentzündung führen. Dadurch besteht eine Gefahr für Verletzungen und Materialschäden.

Technische Daten

Wichtige Hinweise!

Leistung 3-7 kW

Nennleistung 5 kW

Wirkungsgrad bis zu 79%

Modell
510

Höhe (mm)	1010
Breite (mm)	500
Tiefe (mm)	440
Gewicht (kg)	100

Zertifiziert gemäß:

Europäische Norm EN-13240

Schwedische Umwelt- und Qualitätszertifizierung,

P-Zertifizierungsnr. 220309

Norwegische Norm NS 3059, SINTEF 043-140

Dänische Norm DS/EN 13240 Plus,

ID-Nr. 598

Montage durch

Fachpersonal

Diese Anleitung beschreibt die Montage und Installation von Kaminöfen. Um eine maximale Funktionalität und Sicherheit des Kaminofens zu gewährleisten, raten wir, die Installation von Fachpersonal durchführen zu lassen. Unsere Händler können Ihnen geeignete Monteure empfehlen.

Bauantrag

Diese Hauptdokumentation kann nationalen Baubestimmungen widersprechen. Lesen Sie die zusätzliche Dokumentation oder wenden Sie sich an Ihre lokale Behörde, um sich über die Baubestimmungen zu informieren.

Vor der Installation eines Kaminofens oder Errichtung eines Schornsteins ist beim örtlichen Bauamt ein entsprechender Bauantrag zu stellen.

Tragender Untergrund

Stellen Sie sicher, dass der Holzfußboden eine ausreichende Tragfähigkeit für Kaminofen und Schornstein aufweist. Kaminofen und Schornstein können normalerweise auf einem herkömmlichen Holzfußboden in einem Einfamilienhaus stehen, wenn das Gesamtgewicht nicht 400 kg überschreitet.

Brandschutzbereich

Wegen des Risikos für herausfallende Glut muss ein brennbarer Fußboden mit einem Brandschutzbereich versehen werden, der mindestens 500 mm vor und 300 mm zu beiden Seiten der Kaminofentür abdeckt. Der Brandschutzbereich kann z.B. aus Naturstein, Beton, Blech oder Glas bestehen. Ein Brandschutzbereich aus lackiertem Blech und Glas ist als Zubehör zu diesen Modellen erhältlich.

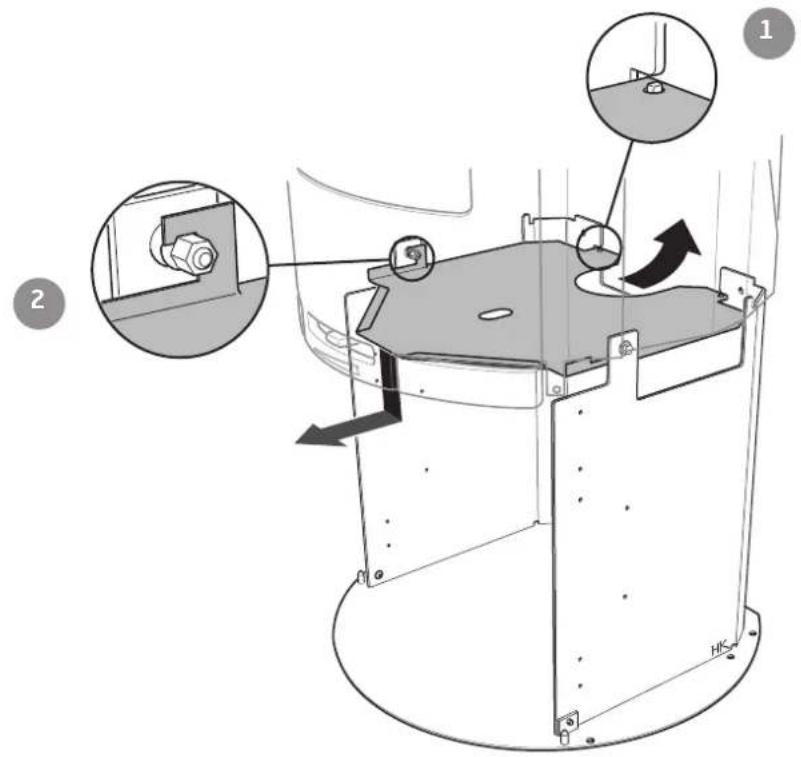

Demontage von losen Komponenten

Wenn der Einsatz in liegender Position versetzt werden muss, sind lose Komponenten zu demontieren. Nach der fertigen Montage des Kaminofens werden die Teile in umgekehrter Reihenfolge wieder angebracht.

1 Stehrost
2 Rostteller
3 Strahlungsblech
4 Brennraumauskleidung (Vermiculit).

en ① ② ③ ④

So demontieren Sie das Strahlungsblech:

3

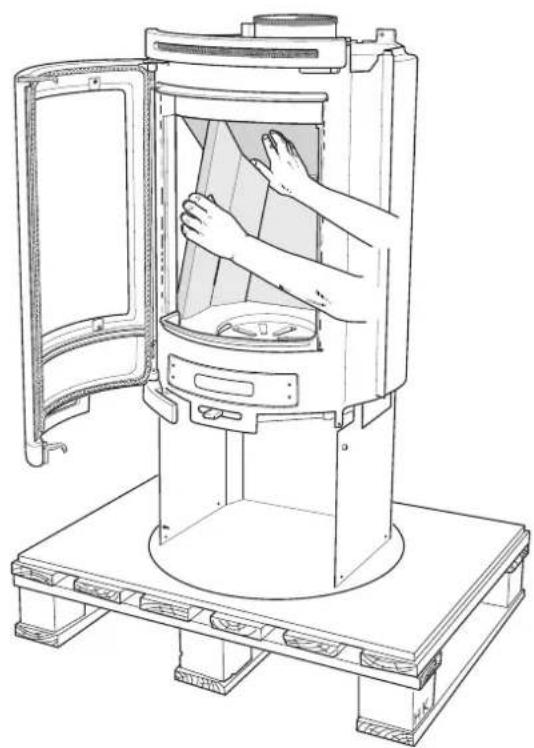

So demontieren Sie die Brennraumauskleidung (Vermiculit)

Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile abgenommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge.

4

Schornsteinanschluss

• Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C ausgelegt ist.
• Das Anschlussstück besitzt einen Außendurchmesser von 150 mm.

• Der Kaminofen benötigt einen Schornsteinzug von mindestens -12 Pa. Der Zug richtet sich primär nach Länge und Querschnitt des Schornsteins sowie nach dessen Druckdichtheit. Die minimal empfohlene Schornsteinlänge beträgt 3.5 m. Der geeignete Querschnittsbereich liegt bei 150-200 cm ^2 (140-160 mm Durchmesser).

• Ein Rauchkanal mit scharfen Biegungen und horizontalem Verlauf verringert den Schornsteinzug. Die maximale horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt.

• Der Rauchkanal muss über seine gesamte Länge gereinigt werden können. Die Reinigungsöffnungen müssen leicht erreichbar sein.
• Kontrollieren Sie genauestens, ob der Schornstein dicht ist. An Reinigungsöffnungen und Rohranschlüssen dürfen keine Luftlecks vorkommen.

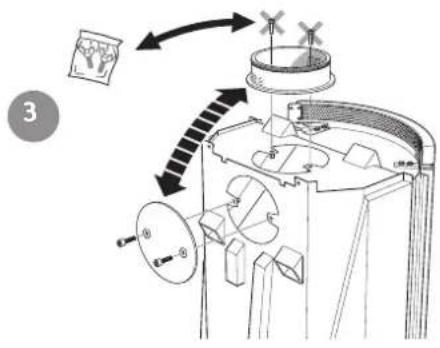

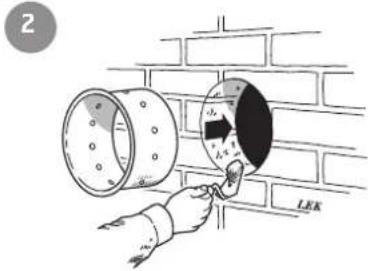

Rückseitiger Anschluss an einen gemauerten Schornstein

Das Rückenblech muss montiert sein, bevor ein Schornsteinanschluss an der Rückseite erfolgt.

1 ∅ ca 180 mm LEK

2 LEK

Dem Beutel mit dieser Installationsanleitung liegen zwei Flügelschrauben für die Abdeckung bei.

Oberseitiger Anschluss an den Schornstein

Das Warmluftgitter muss montiert sein, bevor ein Schornsteinanschluss an der Oberseite erfolgt.

Achten Sie darauf, dass die Dichtung des Anschlussstücks nicht verrutscht, wenn das Anschlussrohr auf das Anschlussstück gesetzt wird. Ist eine weitere Dichtung erforderlich, kann Kesselkitt verwendet werden.

Zufuhr von Verbrennungsluft

Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. Bei der Verbrennung wird eine Luftmenge von ca. 25 m³/h verbraucht.

Das Anschlussstück besitzt einen Außendurchmesser von 67 mm. Bei einer Rohrverlegung mit einer Rohrlänge über 1 m ist der Rohrdurchmesser auf 100 mm zu erhöhen und ein entsprechend größeres Wandventil einzusetzen.

In warmen Bereichen ist der Kanal gegen Kondensation zu isolieren. Dies geschieht mit 30-mm-Mineralwolle, die an der Außenseite mit einer Feuchtigkeitsbarriere (Baukunststoff) versehen wird. Bei der Durchführung muss mithilfe von Dichtungsmasse eine Dichtung zwischen Rohr und Wand (bzw. Boden) angebracht werden.

Als Zubehör ist ein 1 m langer Verbrennungsluftschlauch mit Kondensisolierung erhältlich.

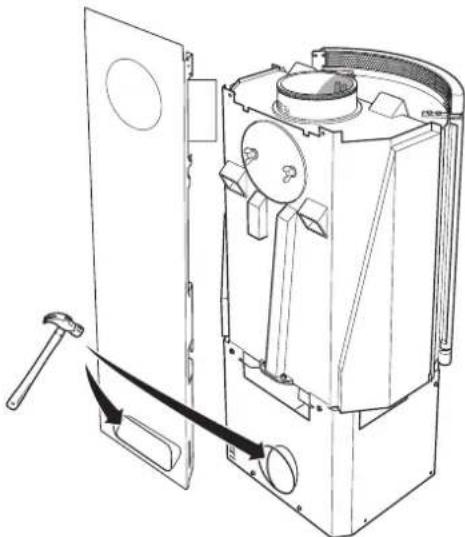

In Rückenblech und Bodenplatte befinden sich Sollbruchstellen, die zwecks Rohrdurchführung oder für eine Luftzufuhr geöffnet werden, wenn der Kaminofen mit einer unteren Tür und bzw. oder einem Ventilator (Zubehör) ausgerüstet ist.

Installationsvarianten

Indirekt durch die Außenwand

Lassen Sie zwischen

Kondensisolierung

und Kaminboden einen

40-mm-Spalt.

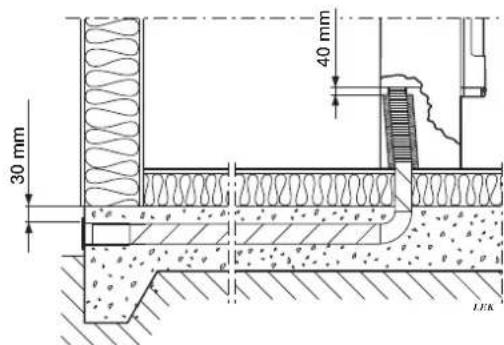

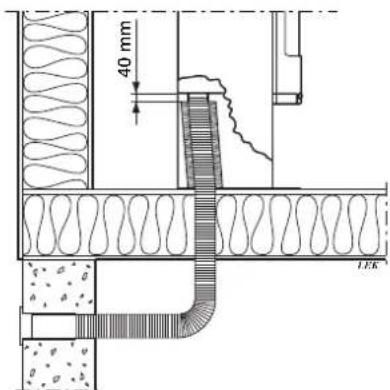

Durch Boden und Streifenfundament

40 mm LER

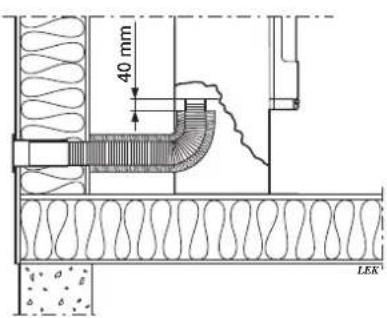

Durch die Außenwand

30 mm 40 mm LERK

Durch Boden und Bodenplatte

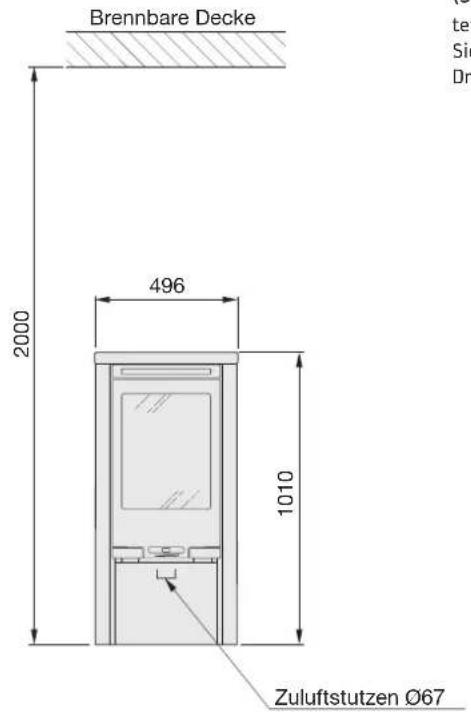

Installationsabstände

C 510

Brennbare Decke 496 2000 1010 Zuluftstutzen Ø67

BEI DER INSTALLATION EINES DREHTELLERS (SONDERZUBEHÖR) gelten die unten aufgeführten Installationsabstände nicht. Siehe separate Installationsanleitung für den Drehteller.

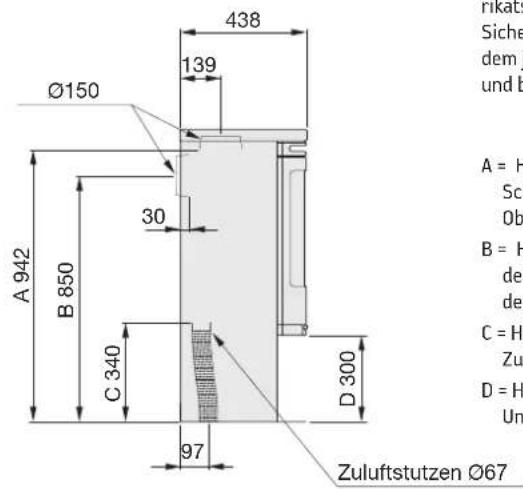

438 139 Ø150 30 A 942 B 850 C 340 D 300 97 Zuluftstutzen Ø67 A = H Sch Ob B = H des der C = H Zul D = H Un

Der Mindestabstand zwischen Kaminofenöffnung und einem brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m.
Bei einem Anschluss des Stahl- schornsteins an der Oberseite verweisen wir auf die Montagean- leitung des entsprechenden Fab- rikats. Beachten Sie die geltenden Sicherheitsabstände zwischen dem jeweiligen Stahlschornstein und brennbarem Material.

A = Höhe vom Boden bis zum Schornsteinanschluss an der Oberseite

B = Höhe vom Boden bis zur Mitte des Schornsteinanschlusses an der Rückseite

C = Höhe vom Boden bis zum Zuluftanschlussstück

D = Höhe vom Boden bis zur Unterkante der Tür

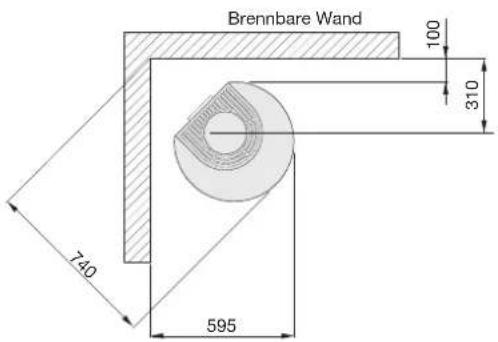

Brennbare Wand 740 595 100 310

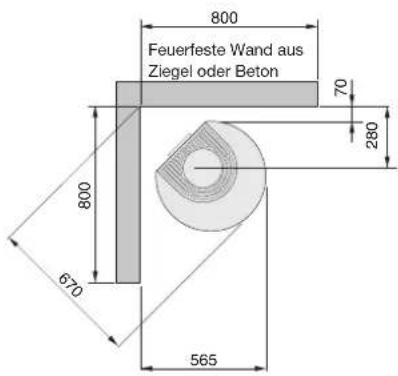

800 Feuerfeste Wand aus Ziegel oder Beton 70 280 800 670 565

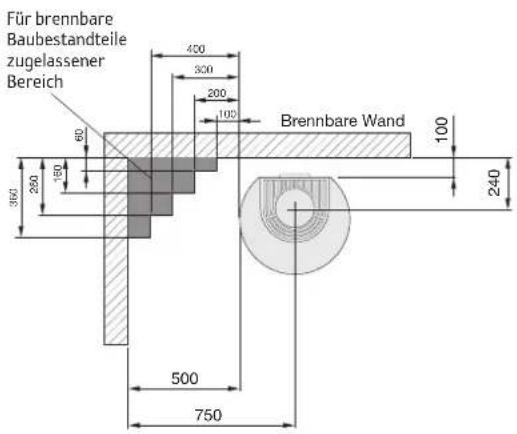

Für brennbare Baubestandteile zugelassener Bereich 400 300 200 100 60 360 280 180 500 750 Brennbare Wand 100 240

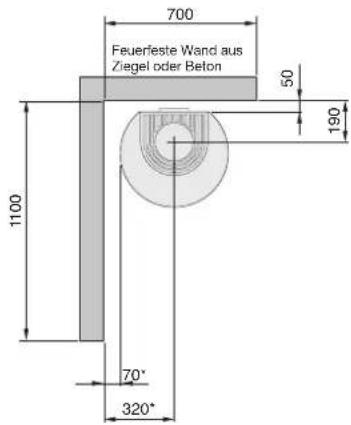

Feuerfeste Wand aus Ziegel oder Beton 700 50 190 1100 70° 320°

Ein freiliegender Brandschutzbereich aus Glas (Zubehör) setzt die Anschlusshöhe am Schornstein um 10 mm herauf. Die Abstandsscheiben im Lieferumfang des Brandschutzbereichs sind vor dem Anschluss am Kaminofen zu befestigen.

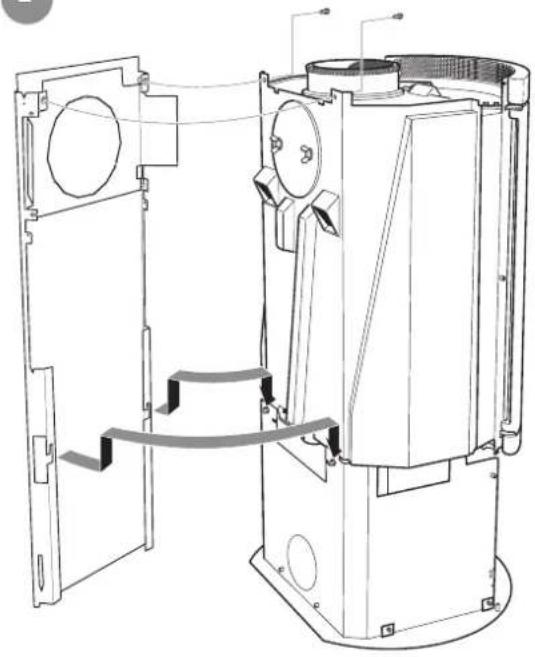

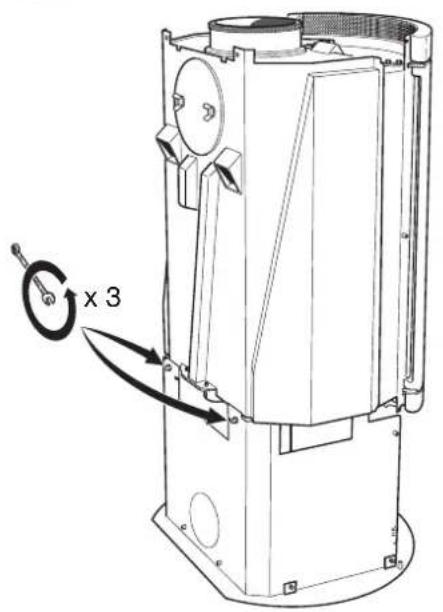

Montage von C 510

1

x 3

2

Um die Montage der Seitenverkleidungen zu vereinfachen, sollten die beiden obersten Schrauben für das Rückenblech erst nach dem Anbringen der Seitenverkleidungen angezogen werden.

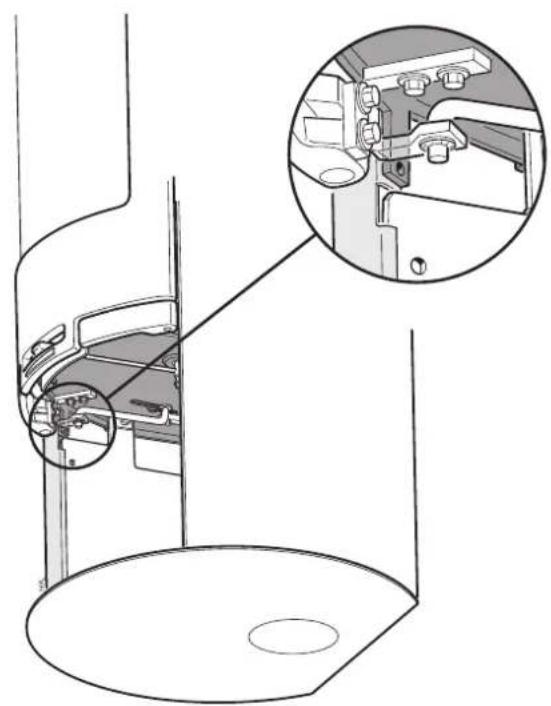

Montage des Typenschilds

Das beiliegende Typenschild wird an der Unterseite des Strahlungsblechs oder bei Verwendung eines optionalen Ventilators an der Kaminofeninnenseite angebracht.

Halten Sie die Seitenverkleidung etwa 20 mm über das Fußblech und drehen Sie die Vorderseite der Seitenverkleidung um die untere Rahmenkante ein. Haken Sie die Seitenverkleidung im Rückenblech ein. Führen und drücken Sie die Stirnseite der Seitenverkleidung über den Wellenzapfen des Fußblechs.

Endabnahme der Installation

Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.

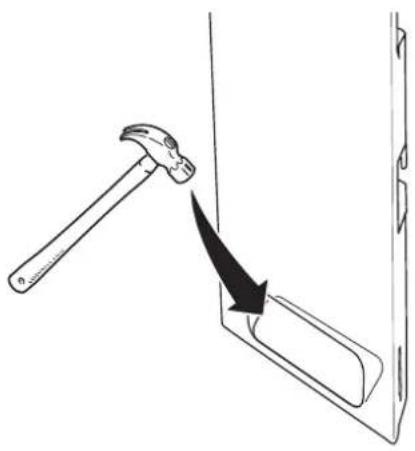

Bei der Sockelmontage muss stets die Sollbruchstelle am Rückenblech entfernt werden, damit die Konvektionsluft zugeführt wird.

Bei der Schubladenmontage muss stets die Sollbruchstelle am Rückenblech entfernt werden, damit die Konvektionsluft zugeführt wird.

Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. Die aktuelle Version dieser Heizinstruktion kann unter www.contura.eu heruntergeladen werden.
