BEDIENUNGSANLEITUNG Comfort Hark

Aufbau- und Bedienungsanleitung

Dauerbrand-Kaminofen Comfort

Die Aufbau- und Bedienungsanleitung ist vor Beginn aller Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der Gewährleistung führen!

Weiterhin sind sämtliche, die Aufstellung und Installation von Kaminöfen betreffenden Vorschriften und Normen unbedingt zu beachten (Musterbauordnung, Bauordnung der einzelnen Bundesländer, Feuerungsverordnungen, DIN 18160 Teil 1 und Teil 2, EN 13384, EN 13240 sowie örtliche Vorschriften). Um die Einhaltung der genannten Normen und Vorschriften zu gewährleisten, ist vor der Installation des Kaminofens der zuständige Schornsteinfegermeister zu informieren. Er wird Sie beraten und den ordnungsgemäßen Anschluss des Kaminofens prüfen.

Räumliche Voraussetzung

Voraussetzung für den Aufbau des Kaminofens ist eine ebene, tragfähige Stellfläche, die aus nicht brennbaren Baustoffen besteht oder durch eine nicht brennbare Unterlage geschützt sein muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofer mindestens 50 cm und an den Seiten mindestens 30 cm über die Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt. Im HARK-Zubehörprogramm finden Sie hierfür geeignete Bodenplatten. Von der Rückseite und den Seitenflächen der Kaminofenverkleidung ist ein Wandabstand von 20 cm einzuhalten.

Im Strahlungsbereich des Brennraumes muss zu brennbaren Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindestabstand von 80 cm eingehalten werden (gemessen von der Vorderkante der Feuerraumöffnung). Der Abstand kann auf 40 cm verringert werden, wenn ein beidseitig belüfteter Strahlungsschutz vorhanden ist (Abb. A).

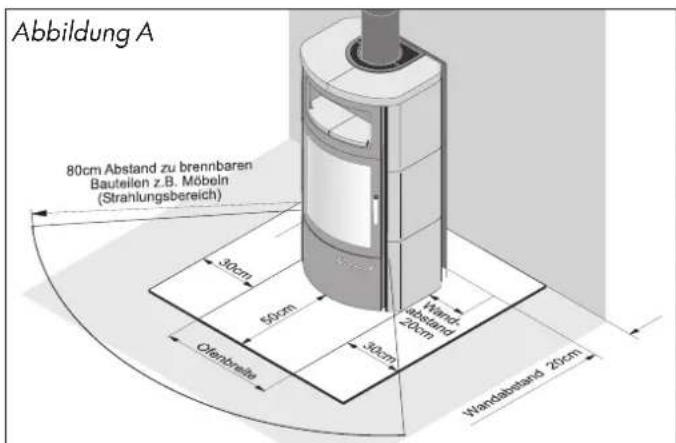

Abbildung A 80cm Abstand zu brennbaren Bauteilen z.B. Möbeln (Strahlungsbereich) 30cm 60cm Wand abstand 20cm 30cm Ofernbrille Wandabstand 20cm

Frischluftzufuhr

Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss der Betreiber für ausreichende Verbrennungsluftzufuhr sorgen! Kaminöfen der Bauart 1 (selbstschließende Feuerraumtür) benötigen ein Raumvolumen von mindestens 4 m³ pro Kilowatt Nennwärmeleistung. Bei kleineren Räumen, abgedichteten Fenstern und Türen oder sonstigen Beeinträchtigungen einer ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten, mechanische Entlüftungen), muss für eine zusätzliche Frischluftzufuhr gesorgt werden, z.B. durch den Einbau einer Luftklappe in der Nähe des Kaminofens oder die Verlegung einer Verbrennungsluftleitung nach außen oder in einen gut belüfteten Raum (ausgenommen Heizungskeller). Die Verbrennungsluftleitung sollte mit einer Absperrklappe in Ofennähe versehen werden.

Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder in einem Luftverbund ist für jede Feuerstätte eine separate Verbrennungsluftleitung zu erstellen oder eine Leitung entsprechend groß zu dimensionieren.

Eine Küchendunstabzughaube, die sich im Raumluftverbund mit dem Kaminofen befindet, kann den Betrieb der Feuerstätte ebenfalls beeinträchtigen, da sie dem Raumverbund große Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch eine entsprechend große Verbrennungsluftleitung wieder zugeführt oder die Dunstabzughaube mit einem Fensterkontaktschalter versehen werden.

Insbesondere bei fugendichten Fenstern und Türen ist für ausreichende Verbrennungsluft zu sorgen!

Externe Verbrennungsluftzufuhr

Wahlweise ist der Kaminofen Comfort mit einer externen Verbrennungsluftzufuhr lieferbar. Die Verbrennungsluft wird demnach nicht aus dem Aufstellraum entnommen, sondern dem Brennraum direkt über eine Verbrennungsluftleitung zugeführt. Dieser Kaminofen ist daher besonders für Niedrigenergiehäuser geeignet, da hier das empfindliche Zusammenspiel zwischen Be- und Entlüftung nicht gestört werden darf. Für die Verbrennungsluftversorgung muss ein Durchbruch in der Außenwand des Hauses vorgesehen werden. Dieser Wanddurchbruch wird mit Hilfe von Aluflexrohren (Ø 125 mm), die im Hark-Zubehörprogramm erhältlich sind, mit dem Stutzen für die externe Verbrennungsluftzufuhr am Kaminofen verbunden.

Schornstein und Rauchrohranschluss

Bei der Installation des Kaminofens müssen die bestehenden Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und baurechtliche Vorschriften beachtet werden.

Der Kaminofen muss an einen, für feste Brennstoffe geeigneten, Schornstein angeschlossen werden.

Der Schornstein ist entsprechend den Anforderungen der DIN 18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.

Für den Rauchrohranschluss bietet die Firma HARK im Zubehörprogramm komplette Rauchrohrsätze für jeden Kaminofen an.

Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie ermöglichen eine einfache Montage des Kaminofens. Selbstverständlich lässt sich der Schornsteinanschluss auch mit handelsüblichen Rauchrohren durchführen. Die Rauchrohre sind

am Kaminofen untereinander und am Schornstein fest und dicht anzubringen. Das Rauchrohr darf nicht in den freien Schornsteinquerschnitt hineinragen. Sind andere Feuerstätten im gleichen Stockwerk am gleichen Schornstein angeschlossen, muss der Anschluss mindestens 30 cm höher oder tiefer liegen als der Anschluss anderer Geräte. Es empfiehlt sich die Verwendung eines Doppelwandfutters.

Zu temperaturempfindlichen oder brennbaren Mate rialien ist vom Rauchrohr ein Mindestabstand von 40 cm einzuhalten. Führt das Rauchrohr durch Bauteile aus brennbaren Baustoffen, so sind die Bauteile in einem Umkreis von 20 cm aus nichtbrennbaren form beständigen Baustoffen geringer Wärmeleitfähigkeit (z. B. Gasbeton) herzustellen.

Montage des Kaminofens

Im Rauchsammler des Dauerbrandofens befinden sich zwei Rauchumlenkplatten (Abb. B). Vor dem Betrieb des Comfort müssen Sie die Lage der oberen Rauchumlenkplatte aus Stahl kontrollieren. Diese muss in der Kette eingehangen sein und darf nicht horizontal im Rauchsammler liegen. Die Kontrolle erfolgt durch einen Blick in den Rauchrohrstutzen (Abb. C).

Abbildung B

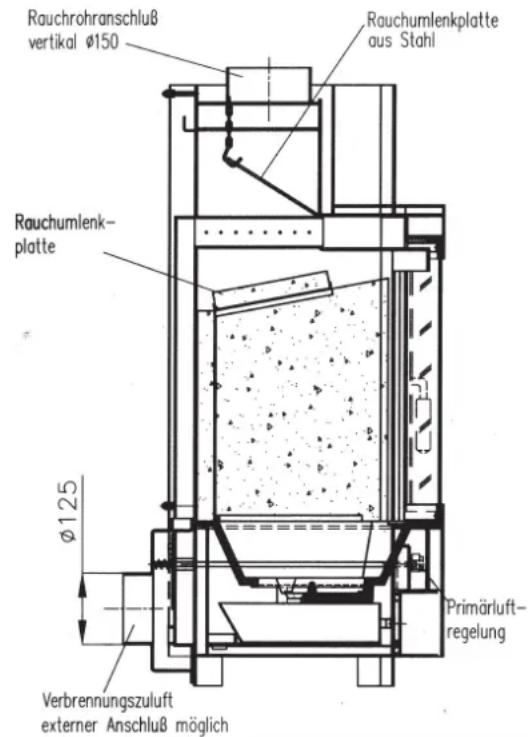

Rauchrohranschluß vertikal Ø150 Rauchumlenkplatte aus Stahl Rauchumlenk- platte Ø125 Verbrennungszuluft externer Anschluß möglich Primärluft- regelung

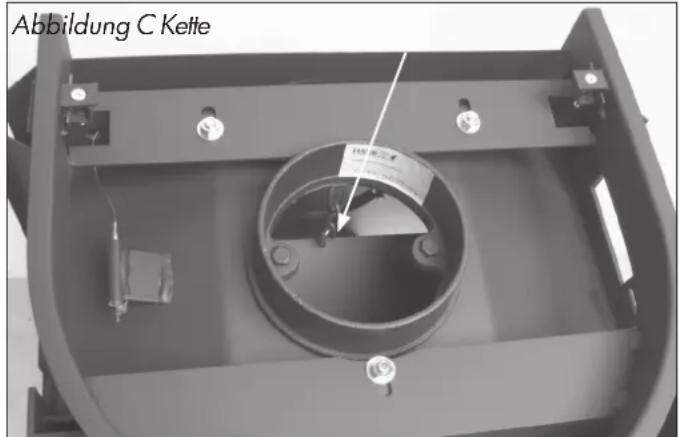

Abbildung C Kette

Hinweis zur Kachelmontage

Bitte behandeln Sie die Kacheln sehr vorsichtig! Achten Sie beim Auspacken der keramischen Ofenkacheln darauf, dass diese auf eine weiche Unterlage abgelegt werden. Die keramischen Ofenkacheln sind aus natürlichen Rohstoffen gefertigt und handbearbeitet sowie handglasiert, daher sind Farbabweichungen und Maßtoleranzen unumgänglich.

Montage der Ofenkacheln

Legen Sie zunächst jeweils 3 Seitenkacheln auf dem Boden aus, um ein harmonisches Farbspiel zu erreichen. Gleichzeitig ermitteln Sie das Höhenmaß der drei übereinanderliegenden Kacheln. Dieses Maß dient zur Einstellung der Höhennivellierung der Seitenkacheln (siehe Abb. F).

Zur Änderung der Höhennivellierung lösen Sie die Sechs kantmuttern und stellen die Höhennivellierung auf das Kachelmaß, gemessen bis zur Oberkante des Stahlkorpus. Anschließend schrauben Sie die Sechskantmuttern wieder fest an.

Das hintere Abstrahlblech (Rückwand) ist mit vier Muttern am Ofenkorpus verschraubt. Lösen Sie diese Muttern und stellen das Abstrahlblech zur Seite.

Zur Befestigung der Seitenkacheln befinden sich am Ofenkorpus auf jeder Seite zwei Kachelhalteschienen, von denen die hinteren verstellbar sind. Lösen Sie die Muttern der hinteren Kachelhalteschienen leicht und schieben die Seitenkacheln von oben nach unten ein. Wenn alle Seitenkacheln in die Halteschienen eingeschoben sind, drücken Sie die hintere Halteschiene gegen die Seitenkacheln und ziehen die Schrauben fest an. Schrauben Sie das hintere Abstrahlblech wieder an den Ofenkorpus (Abb. F)

Auf dem Ofenkorpus befinden sich 6 Bohrungen zur Aufnahme von Gewindestiften. Die rechte und linke Obersimskachel wird rundum auf den Ofenkorpus und die Gewindestifte gelegt. Mit Hilfe der Gewindestifte können die Obersimskacheln justiert werden. Für jeweils zwei Gewindestifte befindet sich in jeder Obersimskachel jeweils eine Vertiefung, wodurch ein Verrutschen der Kachel verhindert wird. Die beiden Warmehaltefachkacheln werden nun in das Warmhaltefach gelegt. (siehe Abbildung F)

Die Montage der Specksteinverkleidung erfolgt beim Kaminofen Comfort analog zur Kachelverkleidung.

Achtung!

Der Kaminofen darf nicht durch Umbauten oder den Anbau fremder Bauteile und Korpusverkleidungen manipuliert werden.

Abbildung D

HAND 5 III I 0 4 3 2 1 AUTOMATIK

Primärluft

AUF ZU

Sekundärluft

Inbetriebnahme

Wenn der Dauerbrandofen in Betrieb genommen wird, müssen die Absperrklappen der Verbrennungsluftleitungen unbedingt geöffnet werden.

Verbrennungsluftversorgung

Der Dauerbrandkaminofen Comfort ist mit einem Automatik-Leistungsregler (Abb. D) ausgerüstet, der die, für die Verbrennung notwendige Primärluft regelt. Dieser ist stufenlos einstellbar, sodass auch Werte zwischen den Markierungszahlen eingestellt werden können. Die Sekundärluftzufuhr wird manuell bedient. Sie dient zur Erreichung eines einwandfreien Verbrennungszustandes bei den verschiedenen Brennstoffen. (Holz=„AUF“, Kohleprodukte=„ZU“) Siehe Abbildung D. Die Regler für die Primär- und Sekundärluftzufuhr befinden sich oberhalb der Aschekastenklappe (Abb. E).

Neben der Automatik kann die Primärluft auch manuell geregelt werden. Stellen hierzu den Leistungsregler auf den „Handbereich“ Sie können die Primärluft in drei Leistungsstufen einstellen.

Ein geregelter Dauerbrandbetrieb ist mit dem Brennstoff Holz nicht zu erreichen. Dieser sollte daher nur mit Braunkohlebrikett bzw. Steinkohle erfolgen. Stellen Sie nach der ersten Inbetriebnahme des Ofens den Leistungsregler für die Primärluft auf eine mittlere Stellung im Automatikbreich. Ist die Wärmeabgabe zu hoch oder zu niedrig, kann durch veränderte Stellung des Leistungsreglers

Abbildung E

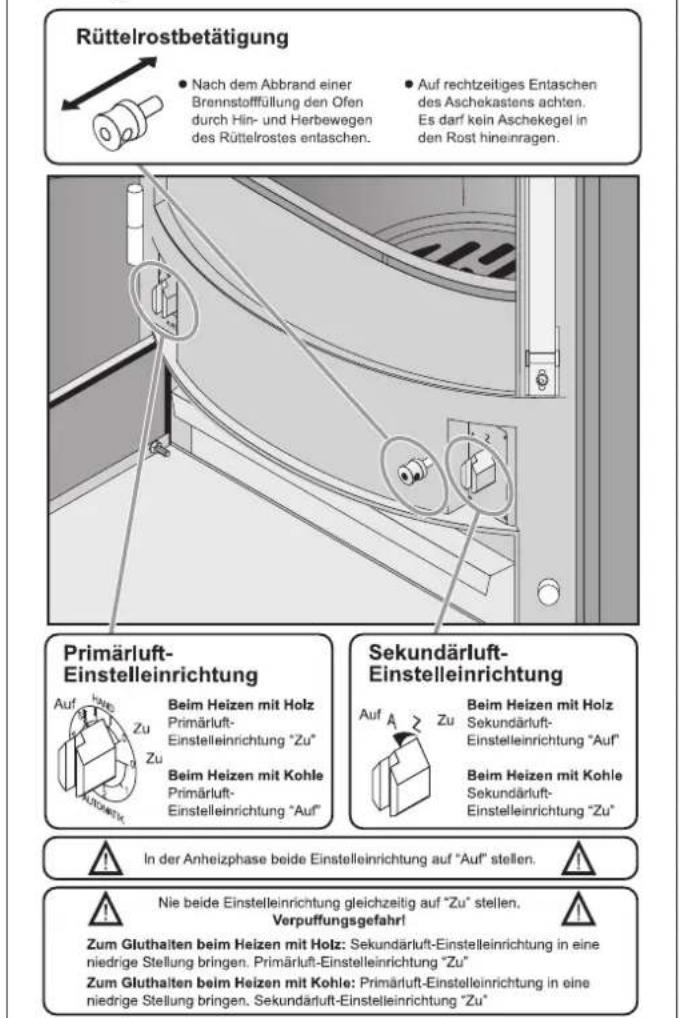

Rüttelrostbetätigung Nach dem Abbrand einer Brennstoffüllung den Ofen durch Hin- und Herbewegen des Rüttelrostes entaschen. Auf rechtzeitiges Entaschen des Aschekastens achten. Es darf kein Aschekegel in den Rost hineinragen. Primärluft-Einstelleinrichtung Beim Heizen mit Holz Primärluft-Einstelleinrichtung "Zu" Beim Heizen mit Kohle Primärluft-Einstelleinrichtung "Auf" Sekundärluft-Einstelleinrichtung Beim Heizen mit Holz Sekundärluft-Einstelleinrichtung "Auf" Beim Heizen mit Kohle Sekundärluft-Einstelleinrichtung "Zu" In der Anheizphase beide Einstelleinrichtung auf "Auf" stellen. Nie beide Einstelleinrichtung gleichzeitig auf "Zu" stellen. Verpuffungsgefahr! Zum Gluthalten beim Heizen mit Holz: Sekundärluft-Einstelleinrichtung in eine niedrige Stellung bringen. Primärluft-Einstelleinrichtung "Zu" Zum Gluthalten beim Heizen mit Kohle: Primärluft-Einstelleinrichtung in eine niedrige Stellung bringen. Sekundärluft-Einstelleinrichtung "Zu"

nachreguliert werden. Diese, für Sie angenehme Temperatur, wird dann für die gesamte Betriebszeit des Ofens durch die Automatik nahezu konstant gehalten. Der Leistungsregler braucht nur verstellt zu werden, wenn sich die Witterungsverhältnisse entscheidend ändern und damit eine Veränderung der Ofenleistung notwendig wird. Die maximale Brennstoffmenge, die auf einmal aufgegeben werden kann, sollte bei Steinkohle 2 kg betragen.

Erstes Anheizen

Entnehmen Sie alle Zubehörteile aus dem Aschekasten. Benutzen Sie zum ersten Anheizen dünnes, trockenes Holz und beginnen Sie mit einem mäßigen Feuer. Verwenden Sie zum Anzünden weder Spiritus, Benzin noch andere flüssige Brenn stoffe. Machen Sie sich mit der Brenn regulierung Ihres Kaminofens vertraut. Hark-Kaminöfen sind mit hoch hitze beständiger Farbe beschichtet. Kurzzeitiger Geruch durch Austrocknen dieser Farbe lässt sich nicht ganz vermeiden und ist ungefährlich.

Stellen Sie beim ersten Anheizen des Kaminofens keine Gegenstände auf den Ofen. Durch Berührung könnten an der, noch nicht ausgehärteten Beschichtung, Schäden entstehen. Aus diesen Gründen sollte Ihr Kaminofen einige Stunden nur mit kleinem Feuer betrieben werden.

Während des ersten Anheizens soll der Aufstellraum des Gerätes gut belüftet werden.

Bitte beachten Sie, dass hitzebeständige Ofenlacke keinen Korrosionsschutz bieten. So kann es bei zu feuchter Reinigung des Ofens oder des Fußbodens in Ofennähe oder bei der Aufstellung in feuchten Räumen zur Bildung von Flugrost kommen.

Normale Inbetriebnahme

Zum Anheizen empfehlen wir, Kamin- oder Grillanzünder mit feinem trockenem Holz zu verwenden. Stellen Sie den Leistungsregler auf Stellung „3“ im Handbereich. Wenn das Holz brennt geben Sie 2 kg Steinkohle oder eine entsprechende Menge Braunkohlebriketts auf. Lassen Sie den Ofen während dieser Anbrennphase nicht un beaufsichtigt, damit Sie den Brand kontrollieren können. Die Aschekasten klappe ist immer geschlossen zu halten, da ansonsten Be schädigungen am Ofen auftreten können. Nachdem die sogenannte Grundglut hergestellt ist, kann der Ofen für den Dauerbrand mit der höchst zulässigen Brennstoffmenge von 2 kg Steinkohle oder Brikett gefüllt werden.

Der Leistungsregler muss nun auf die, zur Aufrechterhaltung der gewünschten Raumtemperatur, notwendige Stellung im Automatikbereich zurück gedreht werden. Das Gerät darf, außer beim Gluthalten, nicht auf Regler stellung „0“ betrieben werden.

Der Kaminofen, insbesondere die Stahlblechoberfläche, die Sichtscheibe und der Türgriff sind beim Betrieb heiß. Vermeiden Sie es, diese Oberflächen zu berühren. Zur Bedienung des Türgriffs ist im Lieferumfang ein Lederhandschuh enthalten.

Betriebsweise in der Übergangszeit

In der Übergangszeit, d.h. bei stark schwankender bzw. höherer Außentemperatur (etwa ab 15° C) kann es u. U. bei plötzlichem Außentemperaturanstieg zu Störungen des Schornsteinzuges kommen, so dass die Rauchgase schlecht abgezogen werden.

Es ist darauf zu achten, dass in dieser Zeit bei eventuell unzureichendem Zug auf eine Inbetriebnahme der Feuerstelle verzichtet werden muss.

Während dieser Zeit keinesfalls den Leistungsregler bis zu seiner kleinsten Einstellung drosseln, da sonst die Gefahr einer Verpuffung (explosionsartige Entzündung der Rauchgase) besteht. In diesem Falle die Luftregler des Ofens so einstellen, dass der Brennstoff sichtbar brennt. Rütteln Sie die Asche häufig ab.

Nur bei einer zu kleinen Einstellung der Verbrennungsluftzufuhr können erfahrungsgemäß Störungen des Schornsteinzuges auftreten. Dies kann auch zur Verrußung des Sichtfensters führen. Im Normalfall brennt die Schicht von selbst wieder ab, wenn der Ofen mit geöffneten Reglern betrieben wird. Evtl. mit nicht scheuernden Reinigungsmitteln nachputzen.

Betriebsempfehlung bei Holz

Es darf nur naturbelassenes, stückiges Scheitholz verbrannt werden (trocken und unbehandelt lt. Verordnung zum Bundes-Immissionsschutzgesetz). Die Scheitlänge muss der Feuerraum-tiefe bzw. -breite angepasst werden.

Scheitholz mit einer Länge von 25 bis 30 cm ist am besten geeignet. Der Umfang der Scheite sollte, wie bei handelsüblichem Scheitholz, ca. 25 bis 30 cm betragen. Heizen Sie nur mit trockenem Holz (Restfeuchte unter 20 %). Zu feuchtes Holz hat einen zu geringen Heizwert, führt zu verrußten Scheiben und verursacht eine Schornsteinversottung.

Verbrennen Sie keine Abfälle, insbesondere keine Kunststoffe! In den Abfallmaterialien sind Schadstoffe enthalten die dem Ofen, dem Schornstein und der Umwelt schaden. Die Verbrennung von Hausmüll ist nach dem Bundes-Immissionsschutzgesetz verboten! Beschichtete Holzreste sowie Spanplatten dürfen auf keinen Fall verfeuert werden. Durch die Verfeuerung ungeeigneter Brennstoffe kann sich Glanzruß im Schornstein bilden, der einen Schornsteinbrand zur Folge haben kann. Im Fall eines Schornsteinbrandes verschließen Sie sofort alle Luftöffnungen am Kaminofen und informieren die Feuerwehr. Bei Beachtung unserer Hinweise ist ein Schornsteinbrand jedoch auszuschließen.

In der Anheizphase führen Sie dem Holz sowohl Primär- als auch Sekundärluft zu. Anschließend wird die Primärluft geschlossen und über die Sekundärluft gesteuert.

Hinweis: Die Holzscheite nicht mit den Schnittflächen zur Feuerungstür auflegen! Dies führt zur Verrußung der Scheibe.

Grundsätzlich ist der Brennstoff Holz nur bedingt regelbar. Deshalb ist ein gleichmäßiger Abbrand nur begrenzt möglich. In begrenztem Umfang kann mit der Aufgabe und der Menge die Leistung beeinflusst werden; d.h. große Holzscheite reduzieren die Abbrandgeschwindigkeit und begünstigen einen gleichmäßigen Abbrand. Kleine Holzscheite brennen schneller ab und führen kurzzeitig zu höherer Leistung. Durch den starken Entgasungsprozess beim Brennstoff Holz kann es beim Öffnen der Feuerraumtür zum Rauchaustritt kommen.

Es ist zu empfehlen, die Feuerraumtür grundsätzlich nicht zu öffnen, bevor eine Brennstoffüllung bis zur Glutbildung her untergebrannt ist. Geben Sie nicht mehr als die höchstzulässige Holzmenge von 2 kg auf.

Betriebsempfehlung bei Kohleprodukten

Hier soll die Brennstoffmenge grundsätzlich dem Wärmebedarf angepasst werden, so dass nur bei großem Wärmebedarf die max. zulässige Brennstoffmenge (2 kg) aufgefüllt wird. Die Einstellung des Abbrands über den Leistungsregler und damit die Wärmeleistung erfolgt ebenso entsprechend dem Wärme bedarf. Da die Leistung u.a. auch vom Schornsteinzug (Förderdruck) abhängt, wird Ihnen erst der praktische Betrieb die Erfahrung für die richtige Einstellung vermitteln. Die kleinste Brennstellung ist das Gluthalten. Für die Gluthaltung über Nacht bei geringstem Wärmebedarf, genügt die Aufgabe von 2–3 Brikett, ohne dass die Asche vorher abgerüttelt wird. Hierbei wird der Leistungsregler auf minimale Zufuhr, d.h. auf „0“ eingestellt.

Entaschen des Ofens

Der Ofen muss nach dem Abbrand einer Brennstofffüllung durch Hin- und Herbewegen des Drehrosthebels (Rüttelhebels) entascht werden. Durch Bewegung des Drehrostes (Rüttelung) fällt die Asche in den Aschekasten. Evtl. nicht ganz verbrannte Teile werden nach vorne durch die Feuerraumtür entnommen. Es ist darauf zu achten, dass der Aschekasten rechtzeitig entleert wird.

Es muss vermieden werden, dass der Aschekegel in den Rost hineinragt. Der Feuerrost wird dann nicht mehr ausreichend gekühlt und verformt sich.

Sorgen Sie dafür, dass nur kalte Asche in die Mülltonne gelangt, um eine Brandgefahr zu vermeiden.

Reinigung

Der Kaminofen und die Rauchrohre sind je nach Erfordernis, mindestens jedoch nach jeder Heizperiode, gründlich zu reinigen. In dem Rauchrohrknie befindet sich eine Reinigungsoffnung. Schrauben Sie den Deckel auf und entfernen den Ruß in beiden Richtungen aus dem Rauchrohr. Dies kann beispielsweise mit einem alten Handfeger erfolgen. Der Innenraum des Kaminofens muss von losem Ruß und Asche gereinigt werden. Entfernen Sie hierzu alle losen Bauteile.

Der Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft.

Der Kaminofen sollte regelmäßig durch einen Fachmann über prüft werden.

Der Kaminofen Comfort ist, wie oben erwähnt, mit hochhitzebeständiger Farbe beschichtet. Wenn die Farbe nach mehrmaligem Heizen eingebrannt ist, kann die Oberfläche mit einem leicht an gefeuchteten Reinigungstuch gereinigt werden.

Nach längerem Betrieb kann die Farbe oberhalb des Feuer raumes ausbleichen. Diese Stellen können mit Farbspray (erhältlich im HARK-Zubehör programm) nachbehandelt werden, nachdem sie mit feiner Stahlwolle (bitte keinerlei Schmirgelpapier verwenden!) ge säubert wurden.

Bei falsch aufgelegtem oder feuchtem Holz kann das Sicht fenster in der Feuerraumtür verrußen. Dieses kann bei leichtem Belag mit Glasreiniger gereinigt werden. Verwenden Sie nur handelsübliche, nicht kratzende Glasreiniger. Reinigen Sie das Glas nur im kalten

Zustand. Fester, dicker Belag lässt sich mit Backofenreiniger entfernen. Rauchumlenkplatte, Schamotteplatten und Rüttelrost können nach langem Gebrauch verschleiben, sie können aber leicht getauscht werden. Verchromte, bzw. vergoldete Ofenteile dürfen nur mit einem sehr weichen Tuch, mit wenig Druck, vorsichtig abgewischt werden. Verwenden Sie keine Putzmittel. Abriebgefahr!!!

Kaminöfen der Bauart 1

Diese müssen unbedingt mit geschlossenem Feuerraum und geschlossener Aschekastentüre betrieben werden. Die Feuerraumtür darf nur zur Brennstoffaufnahme geöffnet und muss anschließend sofort wieder geschlossen werden, da es sonst zu einer Gefährdung anderer, ebenfalls an den Schornstein angeschlossener Feuerstätten und zu einem Austritt von Heizgasen kommen kann.

Wird der Kaminofen nicht betrieben, ist die Feuerraumtür unbedingt geschlossen zu halten.

Bei Kaminöfen der Bauart 1 ist der Anschluss an mehrfach belegte Schornsteine möglich; für die Schornsteinbemessung gilt EN 13384.

Die Anwesenheit von Kindern in der Nähe Ihres Heizge rätes sollte ausschließlich unter Aufsicht von Erwachsenen erfolgen.

Bei Nichtbeachtung der vorgenannten Hinweise entfällt jeglicher Garantie anspruch.

Bitte beachten Sie, dass feuerberührte Teile sowie Ver schleißteile wie Schamottesteine, Dichtungen, Glas scheiben und Gussroste nicht unserer Garantie und Gewährleistung unter liegen. Diese sind jedoch leicht austauschbar und damit Sie sich langfristig an Ihrem Kaminofen erfreuen können, sichern wir Ihnen eine mehrjährige Nachlieferfrist für die Ersatz teile zu.

Es dürfen nur Original Hark-Ersatzteile verwendet werden.

Technische Daten:

Nennwärmeleistung 7 kW
Gewicht mit Keramikverkleidung 219 kg
Gewicht mit Specksteinverkleidung 300 kg
erforderlicher Förderdruck* 0,12 mbar
Abgasmassenstrom* 6,4 g/sec
Abgastemperatur* 320°C
empfohlene Brennstoffe	Scheitholz,Braunkohlebrikett,Anthrazit-Nuß 3,Anthrazit-Brikett (25g)

*Werte sind angegeben für Scheitholz

Abbildung F

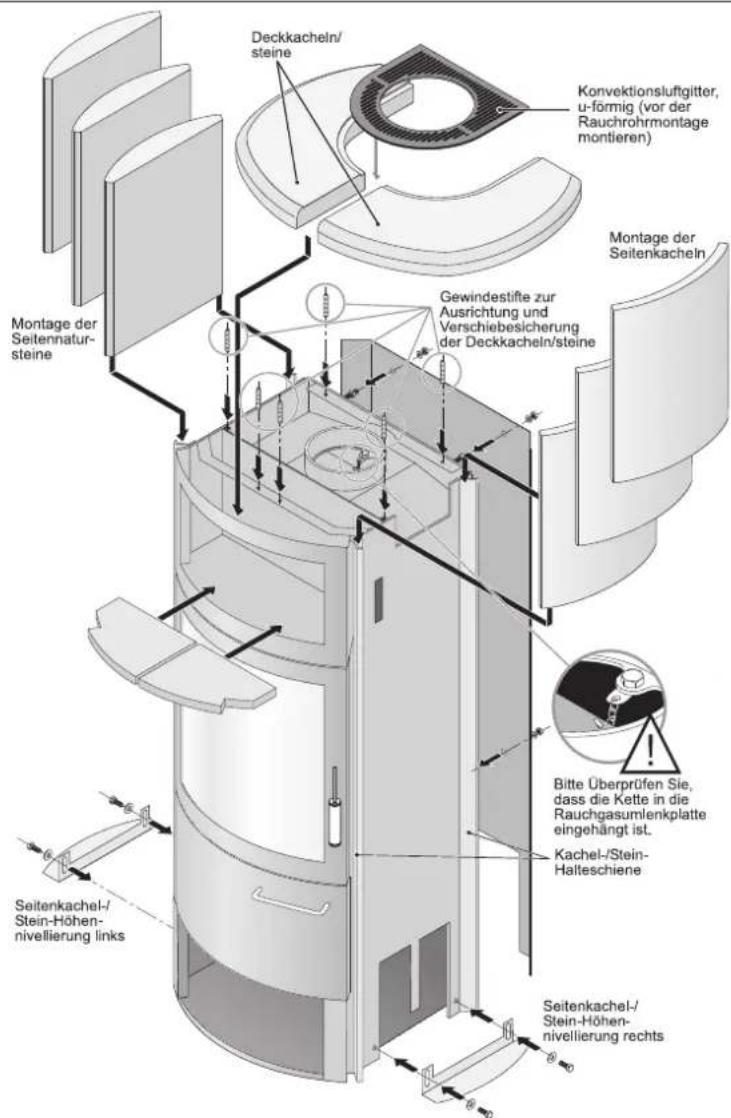

Deckkacheln/ steine Konvektionsluftgitter, u-förmig (vor der Rauchrohrmontage montieren) Montage der Seitenkacheln Gewindestifte zur Ausrichtung und Verschiebesicherung der Deckkacheln/steine Montage der Seitennatur- steine Seitenkachel-/Stein-Höhen- nivellierung links Bitte Überprüfen Sie, dass die Kette in die Rauchgasumlenkplatte eingehängt ist. Kachel-/Stein- Halteschiene Seitenkachel-/Stein-Höhen- nivellierung rechts

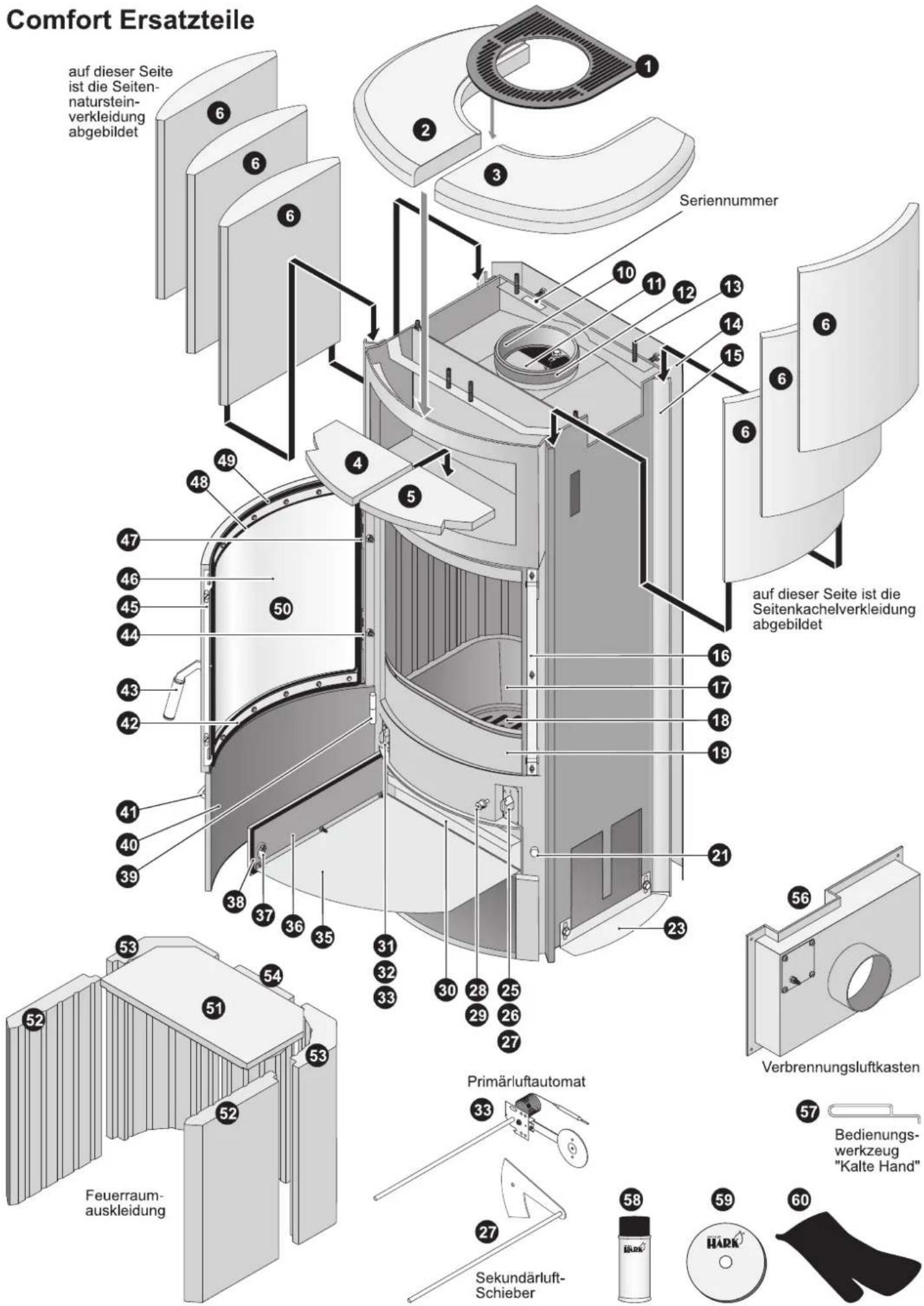

Comfort Ersatzteile auf dieser Seite ist die Seiten-naturstein-verkleidung abgebildet 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 Infraum- auskleidung Primärluftautomat Sekundärluft- Schieber Verbrennungsluftkasten Bedienungs-werkzeug "Kalte Hand"

Comfort Ersatzteilliste

Pos Bezeichnung

1 Konvektionsluftgitter, u-förmig
2 Deckkachel (Obersims) links Decknaturstein (Obersims) links
3 Deckkachel (Obersims) rechts Decknaturstein (Obersims) rechts
4 Warmhaltefachkachel links Warmhaltefach-Naturstein links
5 Warmhaltefachkachel rechts Warmhaltefach-Naturstein rechts
6 Seitenkachel (links/rechts) Seitennaturstein (links/rechts) Kachelpaket kompl. Natursteinpaket kompl.

10 Abgasstutzen (Rauchrohrstutzen)

11 Heizgasumlenkplatte Stahl

12 Dichtung Abgasstutzen-Ofenkorpus

13 Gewindestift-Satz

14 Abstrahlblech

15 Kachel-/Stein-Halteleiste hinten rechts Kachel-/Stein-Halteleiste hinten links

21 Magnet für Aschekastenvortür

23 Höhennivellierung rechts Seitenkachel-/stein Höhennivellierung links Seitenkachel-/stein

25 Betätigungsknauf-Sekundärluft Einstelleinrichtung

26 Sekundärluft-Skala

27 Sekundärluft-Schieber

28 Betätigungsknauf für Rüttelrost

29 Gestän ge Rüttelrostbetätigung

30 Aschekasten

31 Betätigungsknauf-Primärluft Einstelleinrichtung

Pos Bezeichnung

32 Primärluft-Skala
33 Primärluft-Automat
35 Abstrahlblech für Aschekastenklappe (innen)
36 Aschekastenklappe (innen)
37 Schließzunge Aschekastenklappe Griff Aschekastenklappe
38 Dichtung Aschekastenklappe (innen)
39 Scharnier Aschekastenvortür (außen)
40 Aschekastenvortür (außen)
41 Griff der Aschekastenvortür (außen)
42 Halteblech für Sichtfenster (Scheibeninnenrahmen)
43 Feuerraumtürgriff
44 Scharnier unten der Feuerraumtür
45 Schließblech der Feuerraumtür
46 Sichtfenster der Feuerraumtür
47 Scharnier oben der Feuerraumtür
48 Dichtung für Sichtfenster
49 Dichtung für Feuerraumtür
50 Feuerraumtür kompl.
51 Heizgasumlenkplatte (untere)
52 Feuerraumwand links/rechts
53 Feuerraumwand Ecke links/rechts
54 Feuerraumwand hinten Feuerraumwand-Paket
56 Verbrennungsluftkasten
57 Bedienungswerkzeug „Kalte Hand“
58 Farbspray
59 Aufbau-DVD für Kaminöfen
60 Handschuh

Weitere nützliche Tipps zum Betrieb Ihres Kaminofens finden Sie auf unserer Website www.hark.de unter der Rubrik FAQ.

Störung	mögliche	Ursachen	Abhilfe
Ofen entwickelt Rauch auf bei den ersten Heizvorgängen Ofen gut durchheizen der Oberfläche und riecht brennt die Ofenfarbe ein ausreichende Durchlüftung sorgen
Ofen zieht nicht beim Anheizen Schornsteinzug zu schwach, Stau oder Rückstau im Schornstein Kappen und Schieber anderer, an den gleichen Schornstein angeschlossener Feuerstätten dicht schließen, evtl. Schornsteinfeger zu Rate ziehen.			Schornstein auf Dichtheit prüfen; offenstehende Türen,
Feuer brennt nicht an zu wenig Verbrennungsluft, Reglerstellung erhöhen, Regler zu klein eingestellt, feuchtes Brennmaterial	Reglerstellung erhöhen, trockenes, kleingespaltenes Brennholz verwenden
Beim Nachlegen entweicht Rauch in den Raum die Rauchrohre	zu geringer Schornsteinzug, Ruß und Asche verengen zu geringe Schornsteinhöhe? Rauchgasrohre und Abzugbereich oberhalb des Brennraums reinigen		Überprüfung durch den Schornsteinfeger,
Ständig verrußte Brennraumscheiben zu geringe Brennraumtemperatur	zu feuchtes Brennmaterial, Reglerstellung erhöhen		unbedingt auf gut getrocknetes Kaminholz achten,
Schamottesteine im Brennraum reißen	durch den Restwassergehalt in den Schamottesteinen können Risse entstehen. Dadurch wird die Funktion und die Sicherheit des Ofens nicht beeinträchtigt.
Metalloberfläche wird hellgrau	besonders im Bereich der Türen und des Warmhaltefaches verfärbt sich die Lackierung, wenn die Temperatur von ca. 600°C überschritten wird (Überhitzung)		verfärbte Oberfläche mit Stahlwolle reinigen und mit hitzebeständiger Ofenfarbe überstreichen. Überhitzung des Gerätes vermeiden
