BEDIENUNGSANLEITUNG B 5.62-4 Imperial

Gebrauchs- und Montageanweisung

Herde

H 5.62-4 / H 8.62-4

Backöfen

B 5.62-4 / B 8.62-4

Der Punkt in der Modellbezeichnung ersetzt die Farbkennziffer des Gerätes.

Gerätebeschreibung 4

Ausstattung 5

Mitgeliefertes Zubehör. 6

Kochfeld....6

Ihr Beitrag zum Umweltschutz 7

Sicherheitshinweise und Warnungen 8

Gerät in Betrieb nehmen 13

Tageszeit erstmalig eingeben 13

Gerät reinigen und erstes Aufheizen....13

Beheizungssysteme / Backofenfunktionen 15

Backofen 17

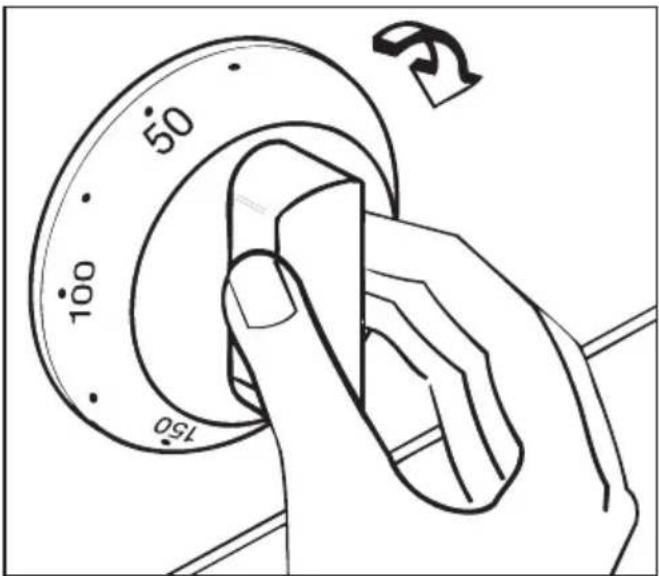

Bedienelemente....17

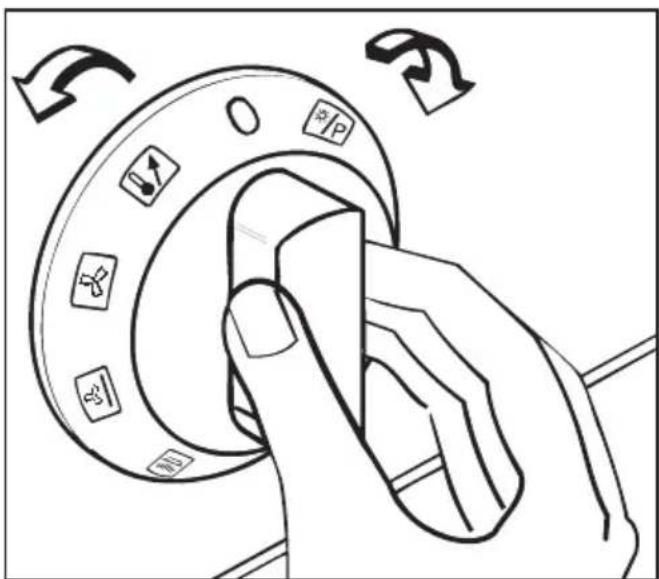

Funktionsknebel 17

Temperaturknebel....17

Backofen benutzen 18

Schnellaufheizen 18

Backofen vorheizen 18

Fertiggerichte garen....19

Zeitschaltuhr....20

Bedienelemente....20

Zeitdisplay mit Taste ▲....20

Dreieck ▲ im Zeitdisplay....21

Tasten ⊖ und ⊕ 21

Tageszeit eingeben 22

Kurzzeitwecker 22

Kurzzeit eingeben oder ändern 22

Nach Ablauf der Kurzzeit 23

Kurzzeit löschen 23

Garzeitprogrammierung....24

Garvorgang automatisch ausschalten 24

Garvorgang automatisch ein- und ausschalten 25

Ende der Gardauer....26

Eingegebene Zeiten überprüfen und ändern 27

Garzeitprogrammierung löschen....27

Geräteeinstellungen ändern 28

Tageszeitanzeige (P 1)....28

Garen von Fertiggerichten....40

Bräunungsgaren 41

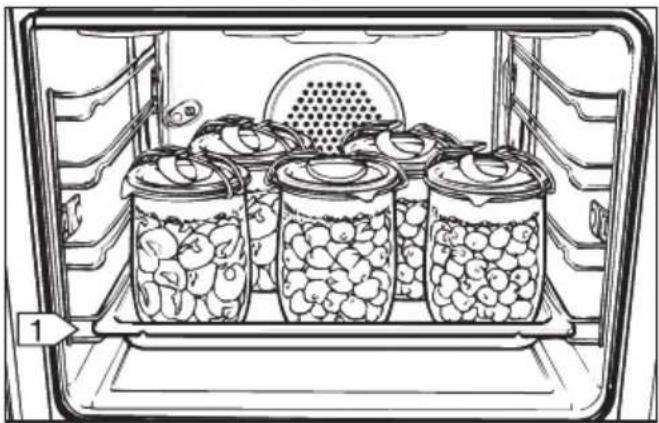

Einkochen 42

Grillen 43

Grilltabelle 45

Prüfgerichte 46

Reinigung und Pflege 47

Zubehör 47

Backblech, Fettpfanne 47

Rost, Aufnahmegitter 47

Fettfilter 47

Garraum....47

PerfectClean-Veredelung....48

Katalytisches Email 50

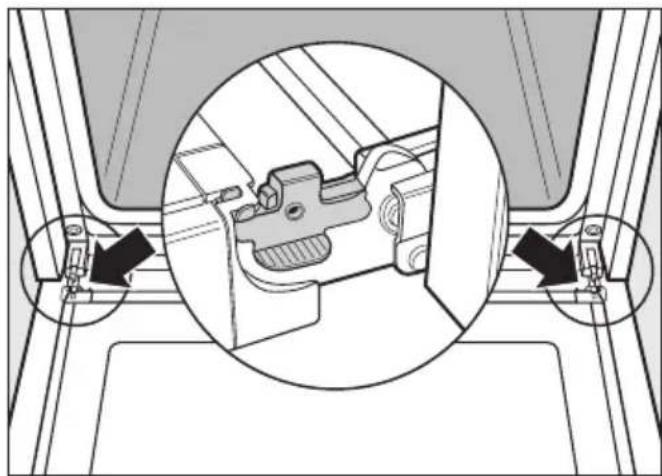

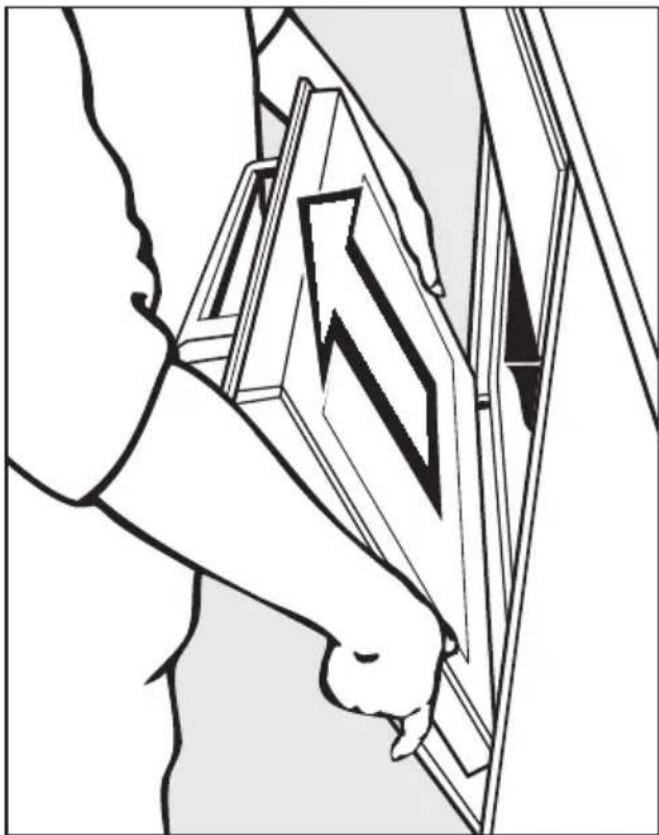

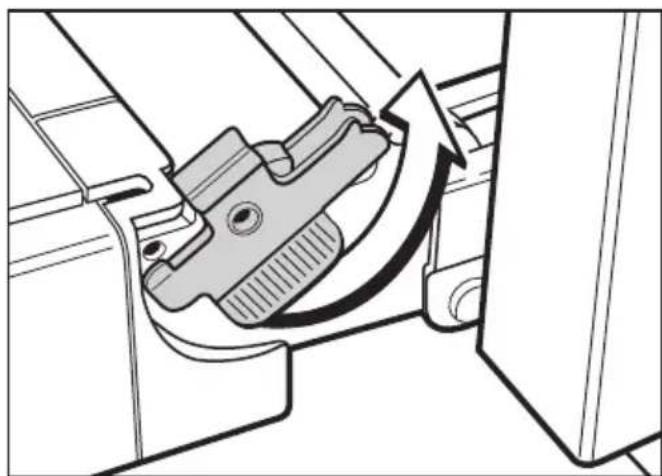

Gerätetür abnehmen 51

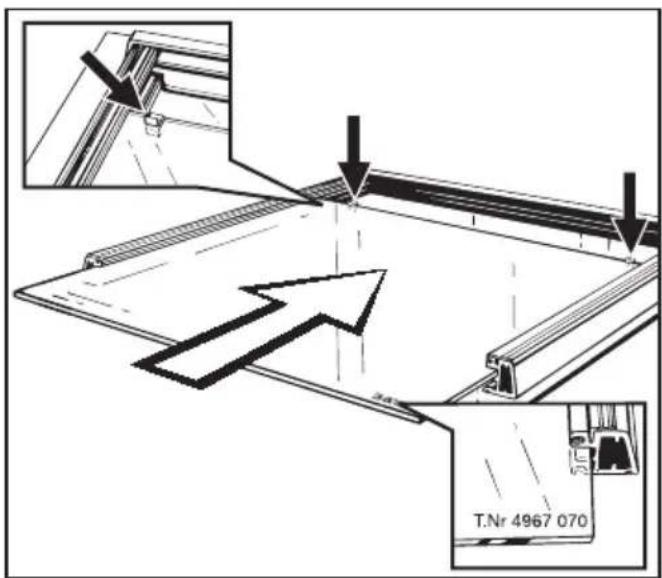

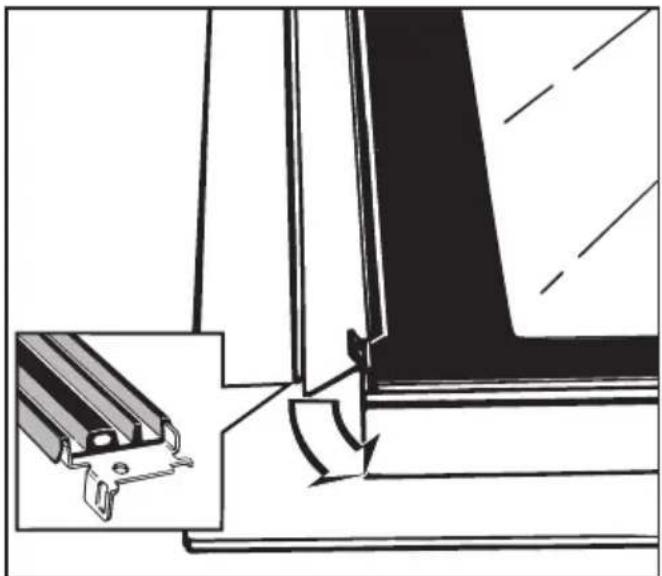

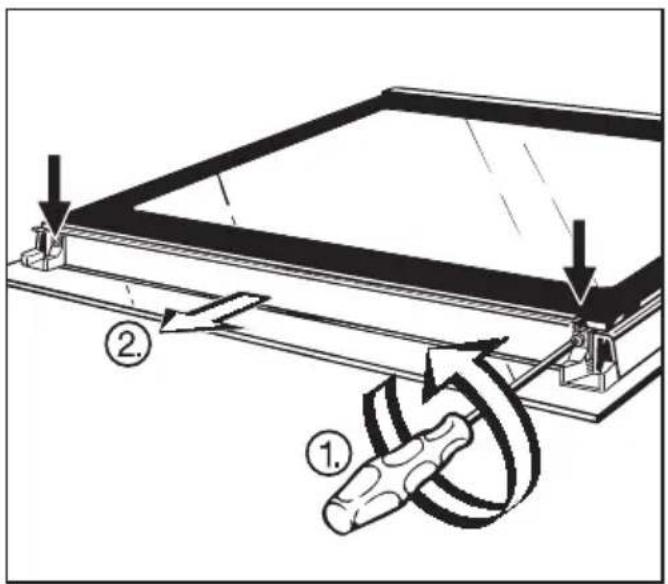

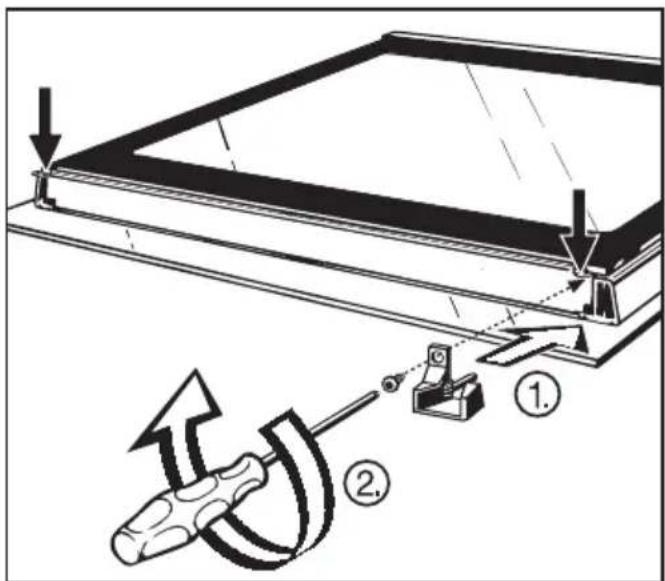

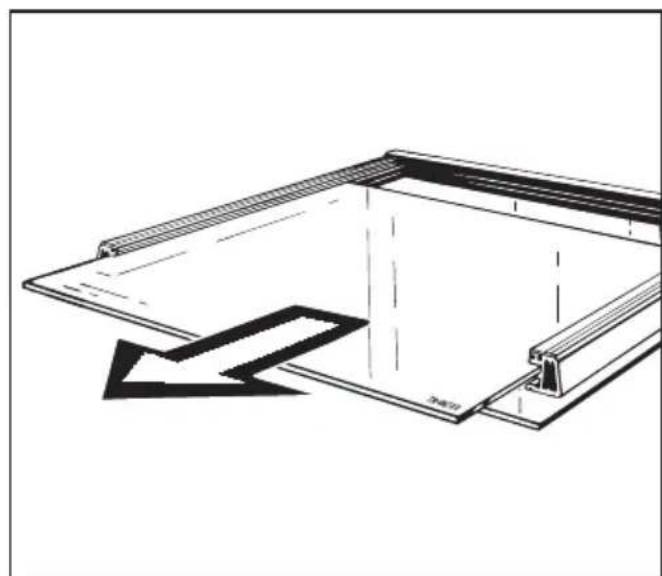

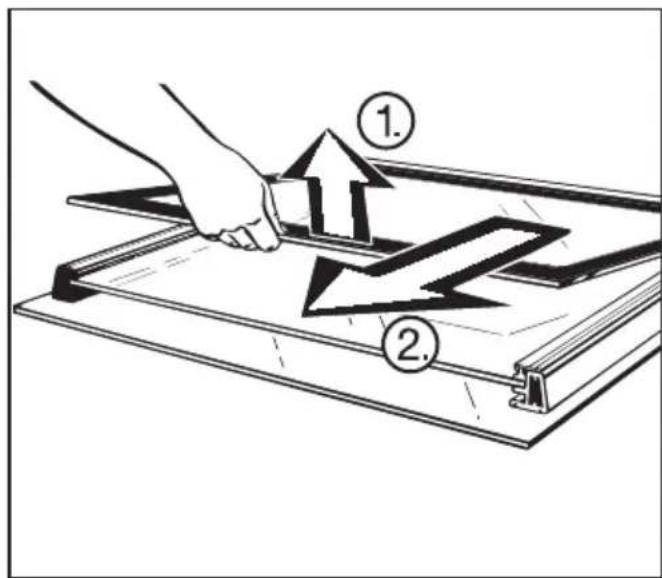

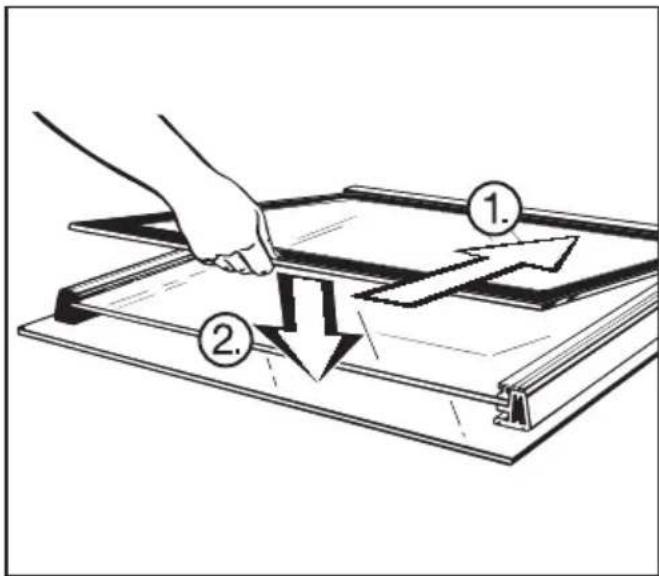

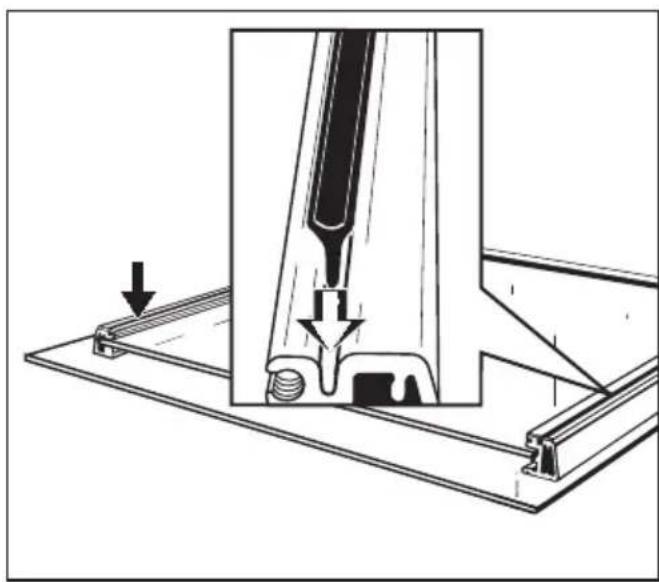

Gerätetür auseinanderbauen....52

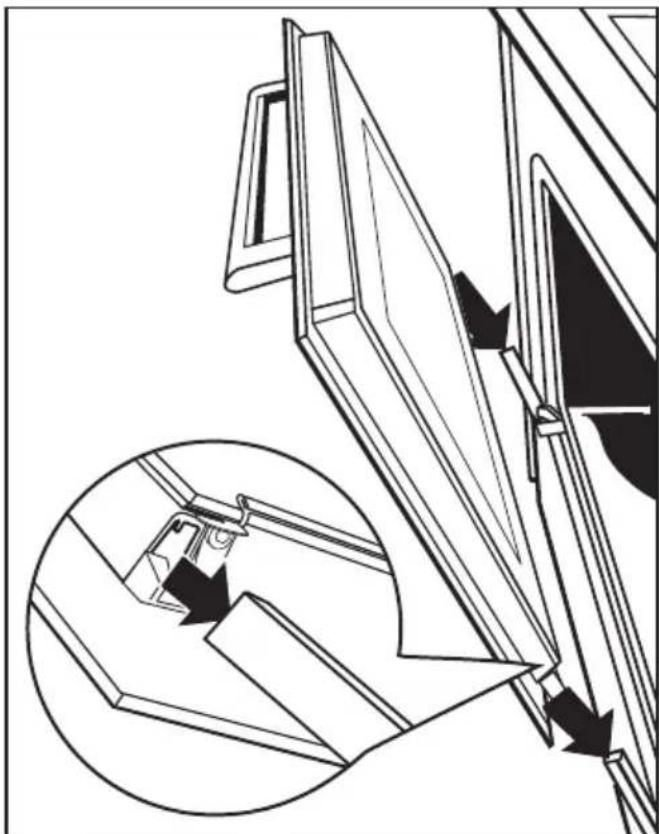

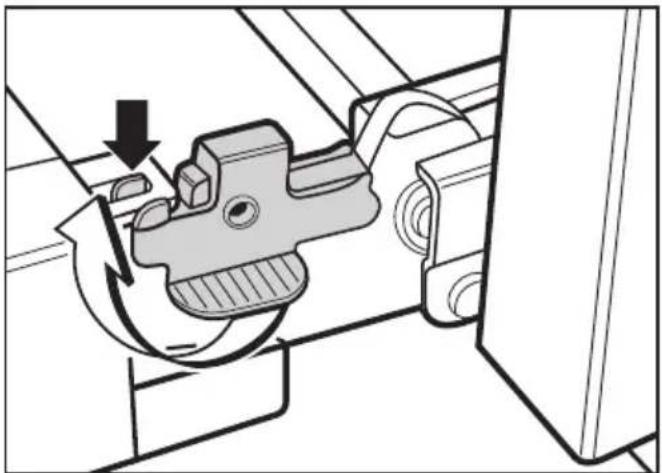

Gerätetür einsetzen 55

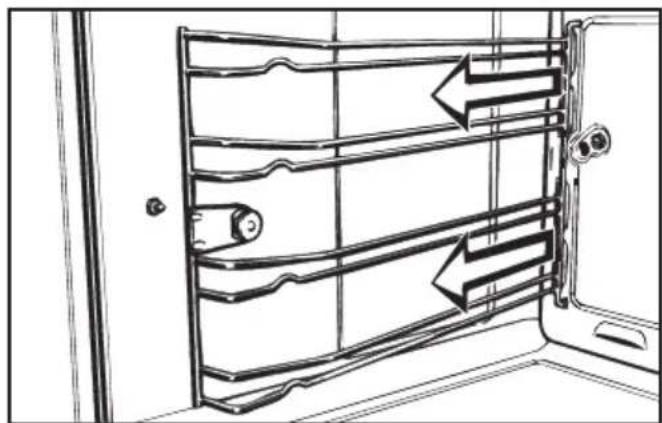

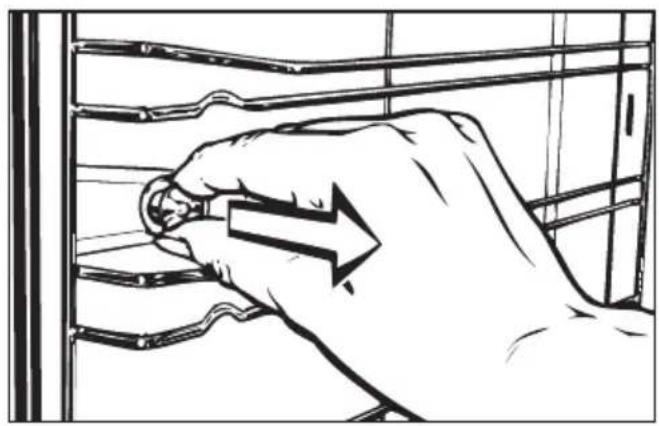

Aufnahmegitter herausnehmen 56

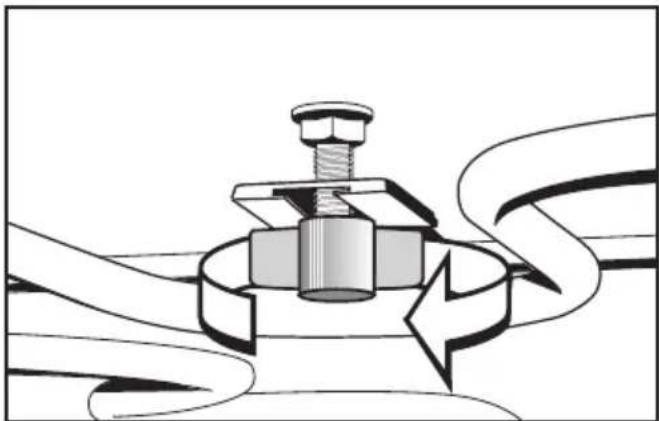

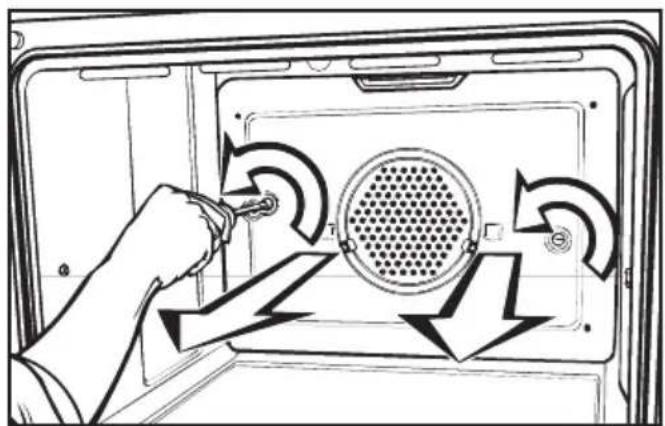

Rückwand und Deckenblech herausnehmen 56

Gerätefront, Bedienelemente....58

Störungen – Was tun? 60

Kundendienst 63

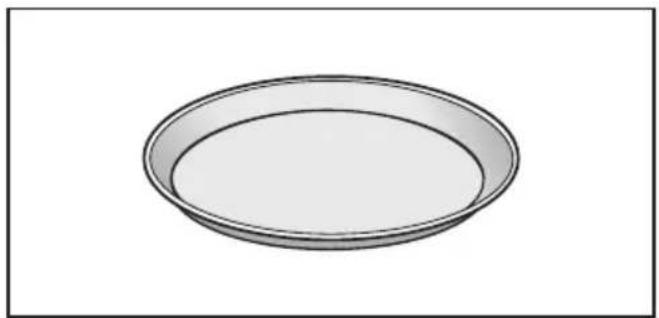

Nachkaufbares Zubehör 64

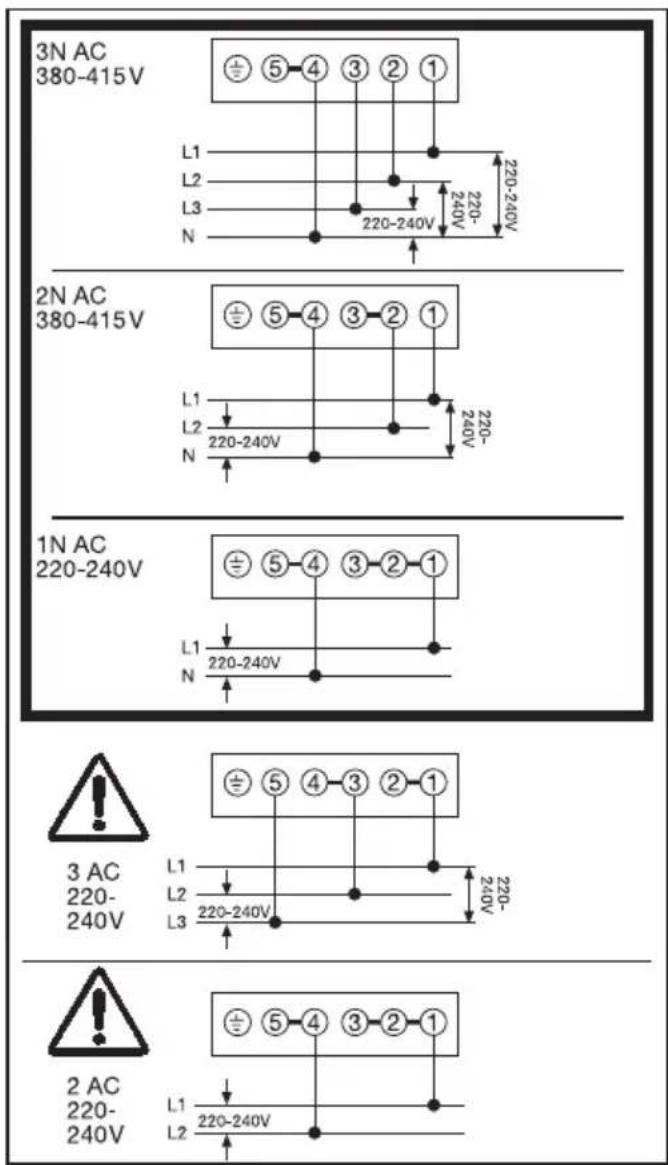

Elektroanschluss 66

Herd einbauen 68

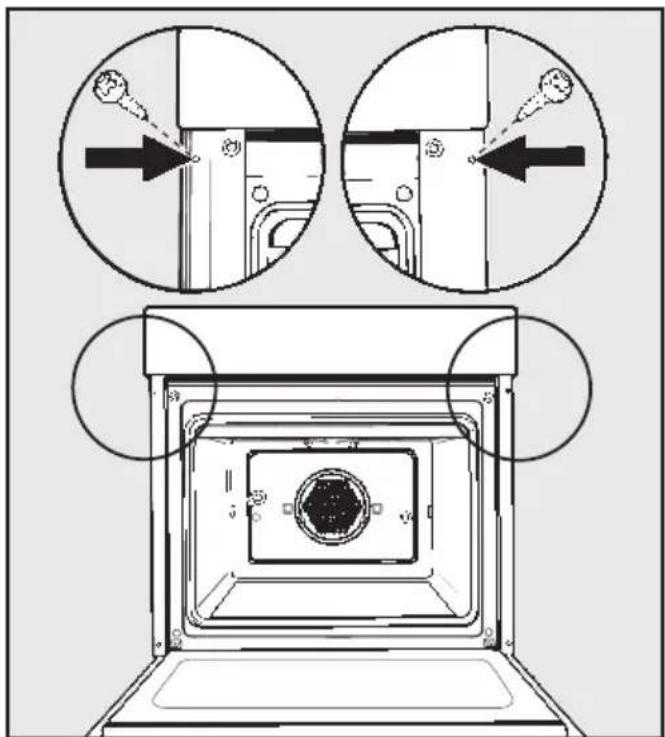

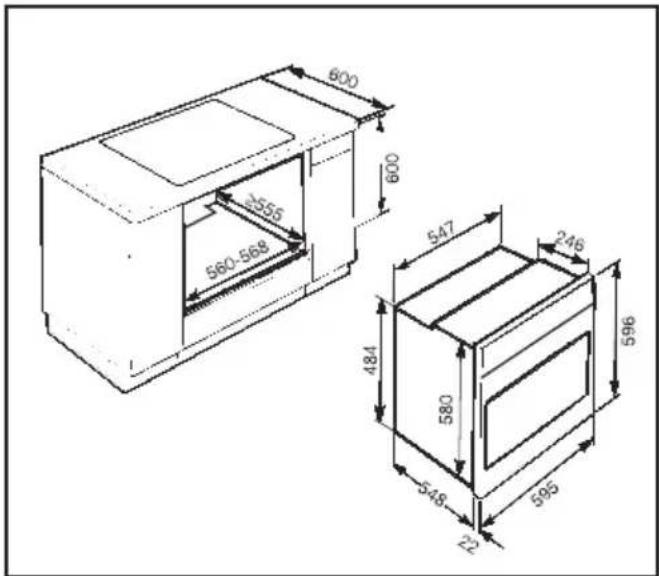

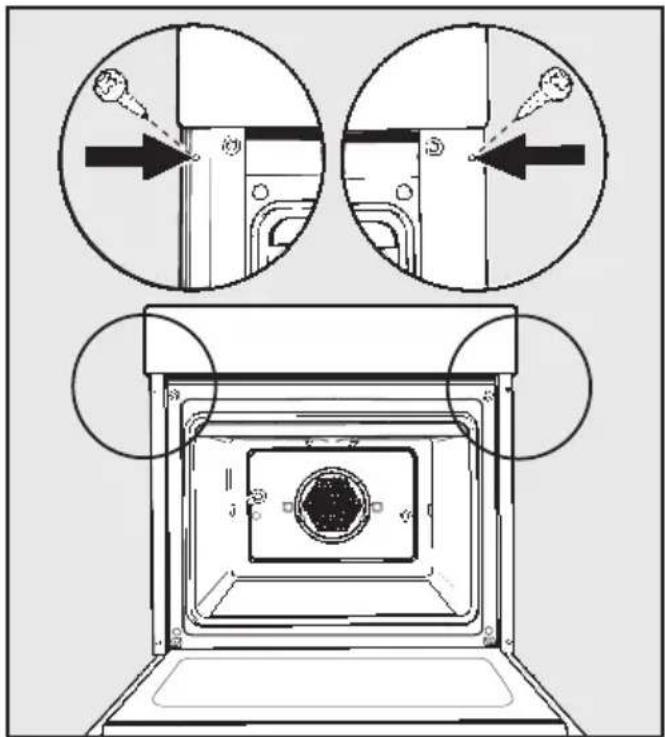

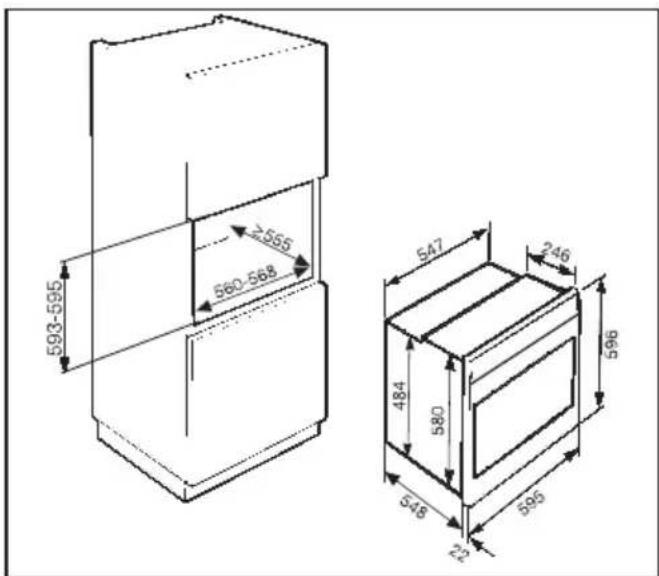

Backofen einbauen 69

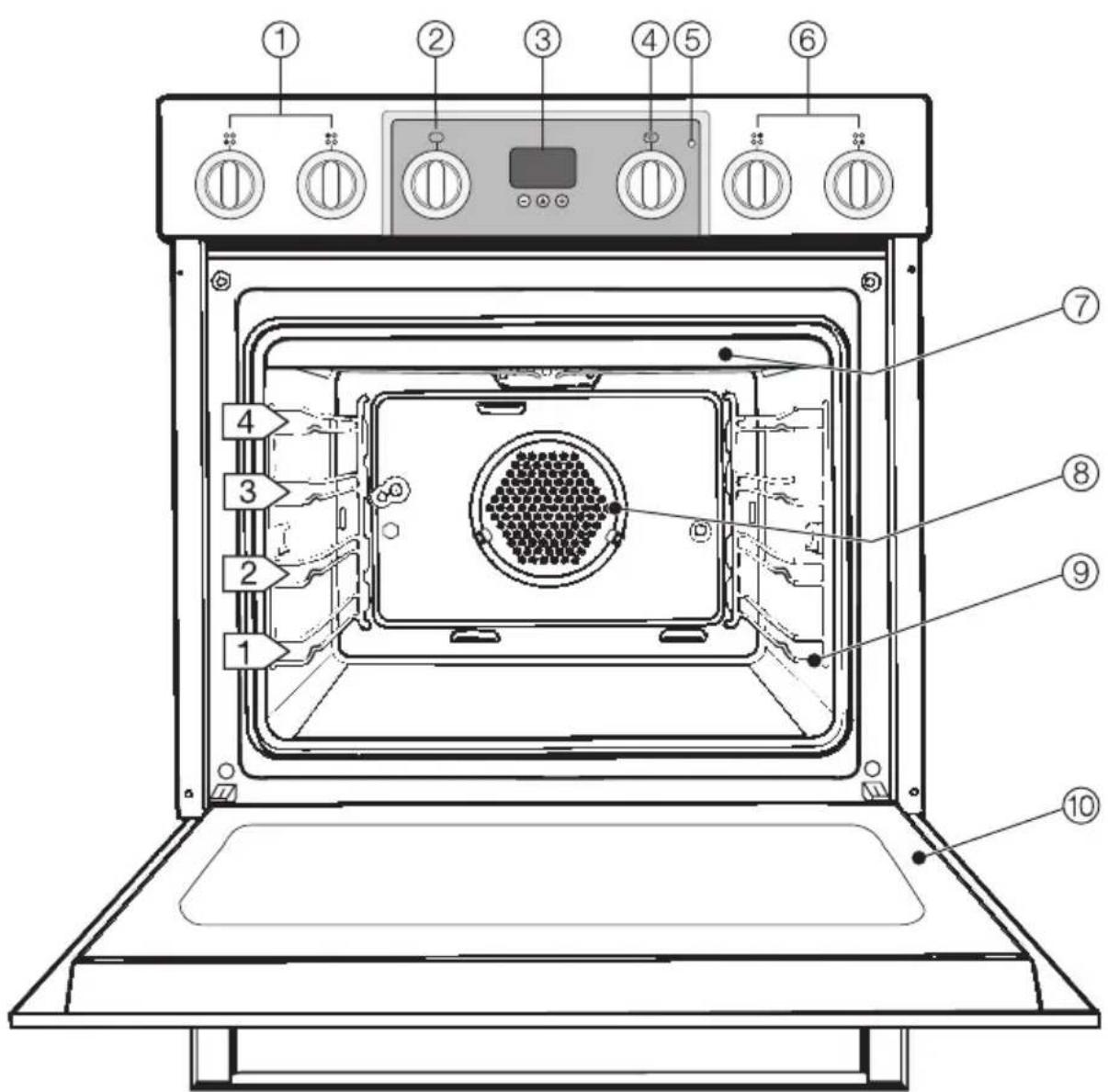

①Kochstellenknebel links vorn und hinten *
②Funktionsknebel

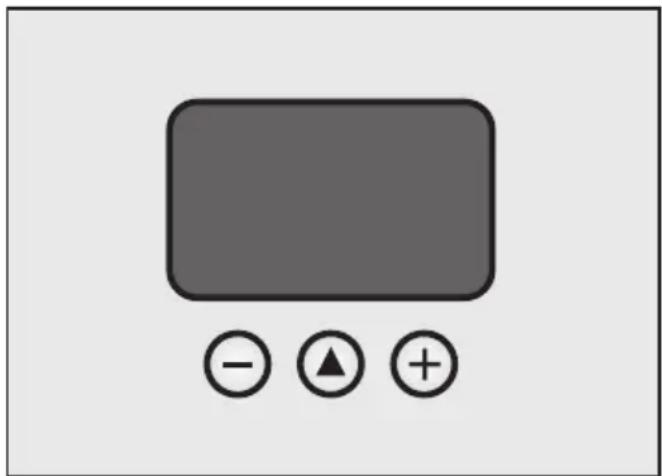

③Zeitschaltuhr mit Taste ▲, Tasten ⊖ und +
④Temperaturknebel
⑤Kontrollleuchte für die Backofenbeheizung
⑥Kochstellenknebel rechts hinten und vorn *

Garraum

⑦Oberhitze-/Grill-Heizkörper mit katalytisch emailliertem Deckenblech
⑧Ansaugöffnung für das Gebläse

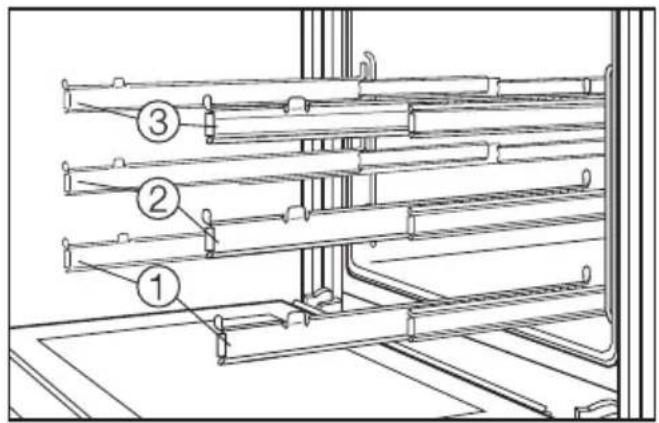

⑨Aufnahmegitter mit den Einschubebenen 1, 2, 3, 4
⑩Gerätetür

* je nach Modell

Ausstattung

Backofensteuerung

Die Backofensteuerung ermöglicht neben der Nutzung der verschiedenen Backofenfunktionen zum Backen, Braten und Grillen auch

– die Tageszeitanzeige,
- einen Kurzzeitwecker,
- das automatische Ein- und Ausschalten von Garvorgängen,
- die Wahl individueller Geräteeinstellungen.

Wrasenkühlsystem

Der heiße Gardunst, der im Garraum entsteht, enthält neben Wasserdampf auch Fettbestandteile und wird Wrasen genannt.

Sobald der Backofen eingeschaltet wird, läuft automatisch das Kühlgebläse an. Es sorgt dafür, dass dieser Wrasen mit kalter Raumluft gemischt und abgekühlt wird, bevor er zwischen Gerätetür und Bedienblende austritt.

Nach einem Garvorgang bleibt das Kühlgebläse noch eine Weile eingeschaltet, damit sich keine Luftfeuchtigkeit im Garraum, an der Bedienblende oder am Schrankumbau niederschlagen kann.

PerfectClean-veredelte Oberflächen

Die Oberflächen von

• Garraum,
• Aufnahmegittern,
• Backblech,
• Fettpfanne und
• Rost

sind PerfectClean-veredelt.

Die hervorragenden Anti-Hafteigen- schaften dieser Oberflächenveredelung verhindern ein Festbacken des Garguts und erleichtern die Reinigung.

Bitte beachten Sie die Hinweise im Kapitel "Reinigung und Pflege".

Katalytisch emaillierte Oberflächen

Rückwand und Deckenblech sind mit dunkelgrauem katalytischen Email beschichtet, das sich bei hohen Temperaturen selbsttätig von Öl- und Fettspritzern reinigt.

Die Reinigung dieser Garraumbereiche wird dadurch erleichtert.

Bitte beachten Sie die Hinweise im Kapitel "Reinigung und Pflege".

Energie-Effizienzklasse nach EN 50304

Für die Geräte wurde nach EN 50304 die Energie-Effizienzklasse A ermittelt. Sie bezieht sich auf die Messdaten bei der Backofenfunktion "Bräunungsgaren".

Mitgeliefertes Zubehör

Nachfolgend ist das mitgelieferte Zubehör aufgeführt.

Weiteres Zubehör erhalten Sie über Ihren Fachhändler oder den Kundendienst. Informationen über dieses nachkaufbare Zubehör finden Sie im gleichnamigen Kapitel.

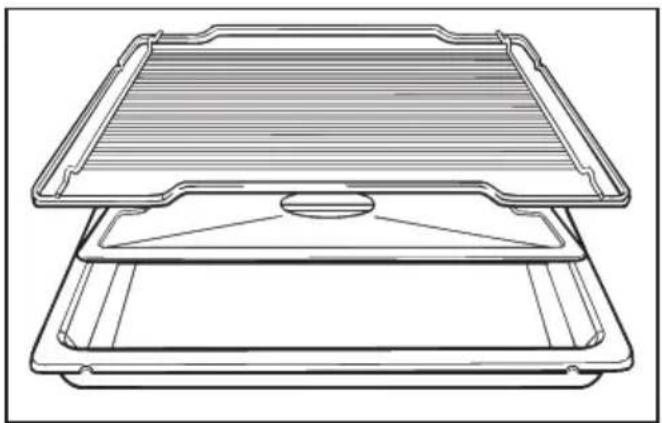

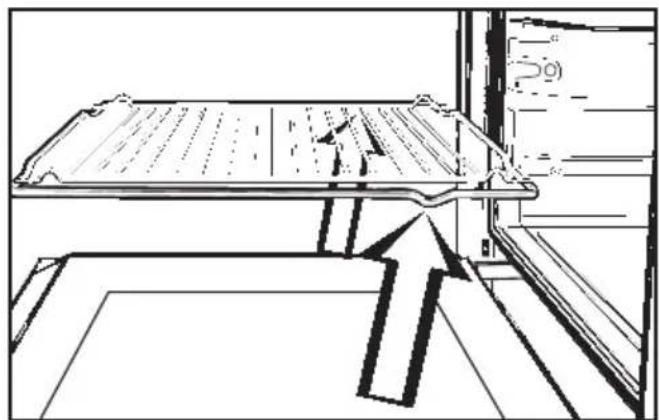

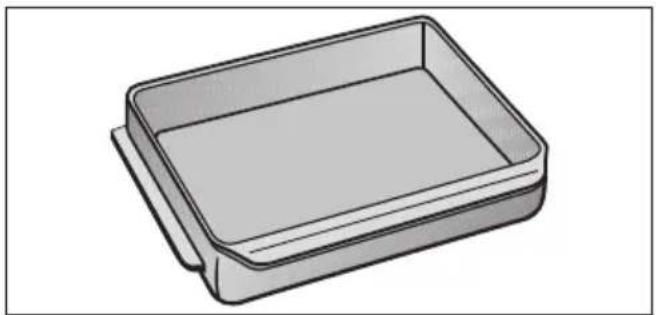

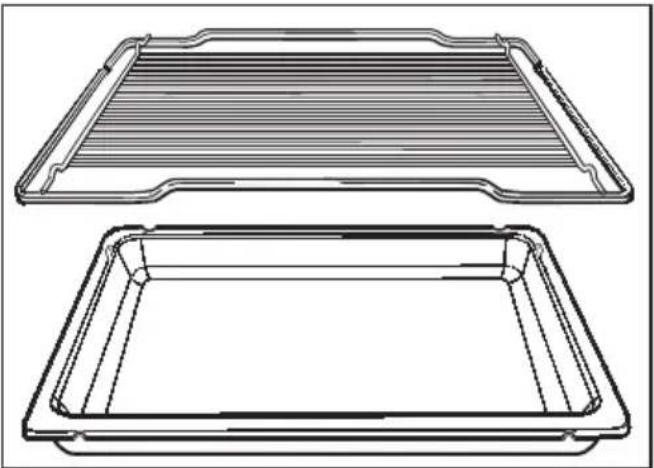

Backblech, Fettpfanne und Rost

Backblech, Fettpfanne und Rost sind mit einer Kippsicherung versehen, die verhindert, dass sie ganz herausrutschen, wenn sie nur teilweise herausgezogen werden sollen.

Achten Sie beim Einschieben darauf, dass sich die Kippsicherung hinten befindet.

Nur durch Anheben können Sie Backblech, Fettpfanne und Rost aus dem Backofen nehmen.

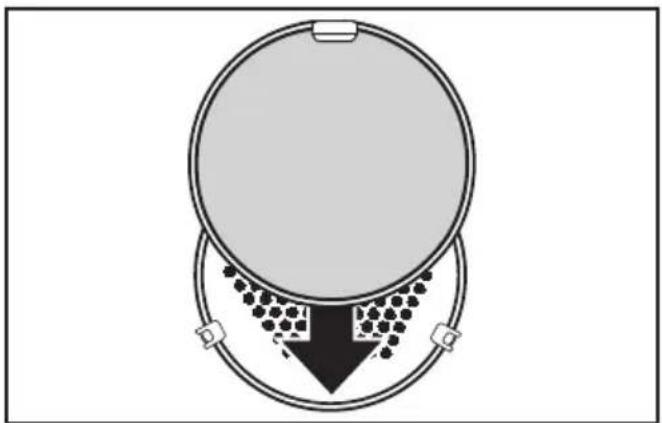

Fettfilter

Der Fettfilter muss vor der Ansaugöffnung des Gebläses angebracht werden:

- bei Heißluft plus ☒ zum Braten auf dem Rost und im offenen Topf oder Bräter.

- beim Umluftgrillen 📁.

Die von der Umluft mitgerissenen Fetttröpfchen werden im Fettfilter aufgefangen. Der Garraum und der Raum hinter der katalytischen Rückwand bleiben dadurch sauberer.

Beim Backen den Fettfilter nicht einsetzen. Die Backzeit verlängert sich dadurch.

Kochfeld

Die Bedienung und den Einbau entnehmen Sie bitte der separaten Gebrauchsanweisung für das Kochfeld.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.

Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich im Haushalt zum

Backen, Braten, Auftauen, Garen, Einkochen, Trocknen und Grillen von Lebensmitteln.

Andere Anwendungsarten sind unzu- lässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Ge- brauch oder falsche Bedienung verur- sacht werden.

Kinder dürfen das Gerät nur ohne Aufsicht benutzen, wenn Ihnen die

Bedienung so erklärt wurde, dass sie das Gerät sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.

Technische Sicherheit

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die

Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes.

Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen.

Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Benutzen Sie das Gerät nur im eingebauten Zustand, damit keine elektrischen Bauteile berührt werden können.

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes.

Eventuelles Berühren spannungsführender Anschlüsse sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Bei Installations- und Wartungsarbeiten sowie Reparaturen muss das Gerät vom Netz getrennt sein. Es ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

– die Sicherungen der Hausinstallation ausgeschaltet sind,
– die Schraubsicherungen der Hausinstallation ganz herausgeschraubt sind,

– die Netzanschlussleitung vom Elektronetz getrennt ist.

Ziehen Sie bei Geräten mit Netzstecker nicht an der Anschlussleitung, sondern am Stecker, um das Gerät vom Netz zu trennen.

Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.

Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Gebrauch

Vorsicht! Verbrennungsgefahr! Im Kochstellen- und Backofenbereich entstehen hohe Temperaturen!

Hindern Sie Kinder daran, das Gerät während des Betriebes zu berühren. Die Haut von Kindern reagiert empfindlicher auf hohe Temperaturen als die von Erwachsenen.

Das Gerät erwärmt sich an der Tür- scheibe, am Schwadenaustritt und an der Bedienblende.

Der Herd wird an den Kochzonen heiß. Ebenfalls können sich die Kinder durch Herunterziehen von Töpfen oder Pfannen verbrennen.

Backofen

Verwenden Sie Topfhandschuhe beim Einschieben oder Herausnehmen von heißem Gargut sowie beim Hantieren im heißen Garraum.

Beim Betrieb mit Ober- und Unterhitze oder beim Grillen erhitzen sich der im Berührungsbereich befindliche obere Heizkörper und das Deckenblech sehr stark. Verbrennungsgefahr!

Benutzen Sie kein Geschirr aus Kunststoff. Es schmilzt bei hohen Temperaturen. Der Backofen kann beschädigt werden.

Kochen Sie keine Dosen im Backofen ein. Es entsteht ein Überdruck. Die Dosen können platzen. Verletzungs- und Beschädigungsgefahr!

Schieben Sie auf dem Garraumboden keine Gegenstände, wie z. B. Töpfe und Pfannen, hin und her. Die Oberfläche des Bodens kann beschädigt werden.

Stellen oder setzen Sie sich nicht auf die geöffnete Gerätetür, und stellen Sie keine schweren Gegenstände darauf ab. Das Gerät kann beschädigt werden. Die Belastbarkeit der Gerätetür beträgt maximal 15 kg.

Achten Sie darauf, dass nichts zwischen Tür und Backofen eingeklemmt wird.

Decken Sie Speisen stets zu, wenn Sie sie im Backofen aufbewahren. Die Feuchtigkeit der Speisen kann zu Korrosion im Gerät führen. Außerdem vermeiden Sie das Austrocknen der Speisen.

Schalten Sie das Gerät nicht aus, wenn Sie die Restwärme zum Warmhalten nutzen wollen.

Lassen Sie die gewählte Backofenfunktion eingeschaltet, und stellen Sie die niedrigste Temperatur ein.

Schalten Sie den Backofen auf keinen Fall aus. Die Luftfeuchtigkeit steigt an und führt zum Beschlagen der Bedienblende, zur Tropfenbildung unter der Arbeitsplatte oder zum Beschlagen der Möbelfront.

Durch Kondenswasser kann

• der Schrankumbau oder die Arbeitsplatte beschädigt werden.
• Korrosion im Gerät auftreten.

Backen Sie Tiefkühl-Kuchen oder Pizza auf dem Rost mit aufgelegtem Backpapier und nicht auf dem Backblech oder der Fettpfanne. Letztere können sich so stark verziehen, dass sie im heißen Zustand nicht entnommen werden können. Jedes weitere Benutzen bringt einen erneuten Verzug mit sich. Tiefkühlprodukte wie Pommes frites, Kroketten oder ähnliches können auf dem Backblech oder der Fettpfanne gegart werden.

Gießen Sie nie Wasser auf Backblech, Fettpfanne oder direkt in den Garraum, solange die Oberflächen noch heiß sind. Der dabei entstehende Wasserdampf kann zu schweren Verbrühungen führen, und das Email kann durch den Temperaturwechsel beschädigt werden.

Legen Sie niemals bei Ober- und Unterhitze 📄, Schnellaufheizen 🌿, Bräunungsgaren 🌿 und Pizzabacken 🌿 den Garraumboden mit Alu-Folie aus. Stellen Sie auch keine Pfannen, Töpfe, Backbleche oder Fettpfannen auf den Garraumboden.

Achten Sie beim Einschieben einer Fettpfanne anderen Fabrikats darauf, dass der Abstand zwischen Unterkante Fettpfanne und Garraumboden mindestens 6 cm beträgt.

Werden diese Hinweise nicht beachtet, wird die Unterhitze blockiert. Dadurch kann das Email des Garraumbodens reißen oder abplatzen.

Im Handel werden Verkleidungen aus Alu-Folie angeboten, die den Garraum vor Verschmutzungen schützen und den Reinigungsaufwand verringern sollen. Beim Einsatz solcher Folien verändern sich die Back- und Bratergebnisse erheblich. Gleichzeitig kann auch das Gerät beschädigt werden (z. B. durch Wärme-stau).

Allgemein

Lassen Sie das Gerät bei Arbeiten mit Ölen und Fetten nicht unbeaufsichtigt. Öle und Fette können sich bei Überhitzung entzünden. Brandgefahr!

Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die hohe Temperaturentwicklung im Backofen können leicht entzündbare Gegenstände in der Nähe zu brennen beginnen.

Sorgen Sie dafür, dass die Speisen immer ausreichend erhitzt werden. Die erforderliche Zeit hängt von vielen Faktoren ab, wie z. B. von der Ausgangstemperatur, der Menge, der Art und Beschaffenheit der Speise, von Rezeptänderungen.

Eventuell vorhandene Keime in den Speisen werden nur bei einer ausreichend hohen Temperatur (> 70 °C) und bei einer ausreichend langen Zeit (> 10 Min.) abgetötet. Wenn Sie Zweifel haben, ob die Speise genügend erhitzt wird, wählen Sie eine etwas längere Zeit.

Es ist außerdem wichtig, dass die Temperatur in der Speise gleichmäßig verteilt ist. Wenden Sie die Speise oder rühren Sie sie um.

Achten Sie beim Benutzen einer Steckdose in Backofennähe darauf, dass die Anschlussleitung des jeweiligen Elektrogerätes nicht von der heißen Gerätetür eingeklemmt wird. Die Isolierung der Anschlussleitung kann beschädigt werden. Stromschlaggefahr!

Verwenden Sie zum Reinigen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen.

Verwendung alkoholischer Getränke zum Backen oder Braten:

Zur Zubereitung von Lebensmitteln im Backofen werden vielfach alkoholische Getränke, wie Rum, Cognac, Wein, etc. verwendet.

Der Alkohol verdampft durch die hohen Temperaturen.

Beachten Sie, dass der Dampf sich unter ungünstigen Umständen an heißen Heizkörpern entzünden kann.

Entsorgung des Altgerätes

Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen und die Anschlussleitung durchtrennen. Lassen Sie bei Geräten mit Festanschluss das Anschlusskabel von einem Fachmann aus der Netzanschlussdose entfernen. Sie verhindern damit, dass ein Missbrauch mit den Geräten getrieben wird.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Tageszeit erstmalig eingeben

Die Tageszeit kann nur eingegeben werden, wenn der Funktionsknebel in Position "0" steht.

Im Zeitdisplay

– leuchtet das Symbol ⏻ (Tageszeit),
- blinken "12:00" und das Dreieck ▲ unter dem Symbol ⏻.

12:00

■ Mit der Taste ⊕ oder ⊖ zuerst die Stunden eingeben.

■ Die Taste ▲ drücken.

Die Stunden werden bestätigt, die Minuten blinken.

■ Mit der Taste ⊕ oder ⊖ nun die Minuten eingeben.

■ Die Taste ▲ drücken.

Die Minuten werden bestätigt.

Nach beendeter Eingabe läuft die Tageszeit ab; der Doppelpunkt blinkt.

Gerät reinigen und erstes Aufheizen

Entfernen Sie

– eventuell vorhandene Aufkleber von Backblech, Fettpfanne oder Garraumboden.
– eventuell vorhandene Abstandshalter aus Kork seitlich oberhalb des Garraums.
– eventuell vorhandene Schutzfolie von der Gerätefront.
– eventuell vorhandene weitere Verpackungsmaterialien aus dem Garraum.

Bitte beachten Sie die Hinweise im Kapitel "Reinigung und Pflege".

Bevor Sie den Backofen benutzen, sollten Sie

- das Zubehör aus dem Garraum nehmen und spülen.

- das Gerät einmal leer aufheizen, damit unangenehme Gerüche, die beim ersten Aufheizen enstehen können, schneller verschwinden.

■ Bevor Sie das Gerät aufheizen, säubern Sie den Garraum am besten mit einem feuchten Tuch von eventuellem Staub und Verpackungsresten.
■ Drehen Sie den Funktionsknebel auf Schnellaufheizen 🔊.
■ Stellen Sie mit dem Temperaturwähler die höchste Temperatur ein.

Heizen Sie den leeren Backofen mindestens eine Stunde. Sorgen Sie während dieser Zeit für eine gute Durchlüftung der Küche. Vermeiden Sie, dass Geruchsbelästigungen in Ihre anderen Räume ziehen.

■ Warten Sie, bis das Gerät wieder auf Raumtemperatur abgekühlt ist.
■ Reinigen Sie abschließend den Garraum mit warmem Wasser, dem ein mildes Reinigungsmittel zugegeben ist, und trocknen Sie ihn mit einem sauberen Tuch.
■ Schließen Sie die Gerätetür erst, wenn der Garraum trocken ist.

Sie können diesen Vorgang auch automatisch beenden lassen (siehe Kapitel "Garvorgang automatisch ausschalten").

Beheizungssysteme

Ihr Gerät verfügt über drei Heizkörper:

• Der Ringheizkörper befindet sich samt Gebläse hinter der Rückwand.
• Der Unterhitzeheizkörper befindet sich unterhalb des Garraumbodens.
• Der Oberhitze- oder Grillheizkörper befindet sich unterhalb der Garraumdecke.

Je nach Backofenfunktion werden die Heizkörper unterschiedlich kombiniert.

Backofenfunktionen

Für die Zubereitung unterschiedlichster Rezepte stehen verschiedene Backofenfunktionen zur Verfügung:

Heißluft plus

Diese Backofenfunktion arbeitet mit heißem Luftstrom.

Das Gebläse an der Rückwand saugt die Luft aus dem Garraum an, führt sie über den ringförmigen Heizkörper und bläst die erhitzte Luft durch die Öffnungen in der Rückwand wieder zurück.

Da die Hitze sofort das Nahrungsmittel erreicht, ist ein Vorheizen des Backofens nicht erforderlich.

Ausnahmen:

• Backen von dunklen Brotteigen,
• Braten von Roastbeef und Filet.

Bei Heißluft plus kann in mehreren Ebenen gleichzeitig gebacken und gebra- ten werden.

Aufgrund des Luftstromes wird bei dieser Backofenfunktion mit niedrigeren Temperaturen gearbeitet als bei Ober-Unterhitze.

Schnellaufheizen

In dieser Backofenfunktion werden Grill- und Unterhitzeheizkörper und das Gebläse gleichzeitig eingeschaltet, um das Gerät möglichst rasch auf die gewünschte Temperatur aufzuheizen. Sobald die Kontrollleuchte für die Backofenbeheizung erlischt, ist die eingestellte Temperatur erreicht, und die gewünschte Backofenfunktion kann eingestellt werden.

Ober- und Unterhitze

Ober- und Unterhitzeheizkörper werden eingeschaltet. Die Wärme wird von oben und unten an das Nahrungsmittel herangeführt.

Diese Backofenfunktion ist geeignet zum Backen und Braten von traditionellen Rezepten und zur Zubereitung von Soufflés.

Ein Vorheizen des Backofens ist nur notwendig zum

• Backen von Kuchen oder Gebäck mit kurzer Backzeit (bis ca. 30 Minuten),
• Backen von empfindlichen Teigen,
• Backen von dunklen Brotteigen,
• Braten von Roastbeef, Filet.

Bräunungsgaren

Beim Bräunungsgaren sind Grill- und Unterhitzeheizkörper in Betrieb.

Diese Backofenfunktion ist zum Garen von Aufläufen und Gratins geeignet, die eine krosse Oberfläche erhalten sollen.

Pizzabacken

Bei der Backofenfunktion Pizzabacken ist Heißluft plus mit Unterhitze kombiniert.

Diese Backofenfunktion wird bei Kuchen mit feuchtem Belag eingesetzt, z. B. Quarktorte, Pflaumenkuchen, Quiche Lorraine, Nähe sowie bei Kuchen mit Guss und nicht vorgebackenem Boden, z. B. Eierschecke.

Pizzabacken ist nicht geeignet zum Backen von flachem Gebäck und zum Braten, da der Bratenfond zu dunkel wird.

Auftauen

Zum Auftauen wälzt das Gebläse hinter der Rückwand die Raumluft um.

Mit dieser Backofenfunktion kann Tiefkühlkost und gefrorenes Gargut schonend aufgetaut werden.

Grill

Der Grillheizkörper wird durch seine hohe Heizleistung wenige Minuten nach dem Einschalten rotglühend und erzeugt die zum Grillen erforderliche Infrarotstrahlung.

Zum Grillen die Gerätetür schließen.

Umluftgrillen

Beim Umluftgrillen verteilt das Gebläse hinter der Rückwand die Hitze des Grillheizkörpers auf das gesamte Grillgut. Diese Backofenfunktion arbeitet mit einer fest vorgegebenen Temperatureinstellung von 165 °C.

Sie eignet sich gut zum Grillen von Grillgut mit größerem Durchmesser wie Rollbraten und Geflüge.

Zum Grillen die Gerätetür schließen.

Beleuchtung /P

Mit dieser "Backofenfunktion" kann die Garraumbeleuchtung separat eingeschaltet werden. Dies ist sinnvoll, wenn Sie z. B. den Garraum reinigen wollen und die Tür abgenommen haben.

In dieser Funktionsknebelstellung können auch die Geräteeinstellungen geändert werden, siehe gleichnamiges Kapitel.

Bedienelemente

Die Bedienelemente des Backofens bestehen aus dem Funktionsknebel für die Backofenfunktionen und dem Temperaturknebel.

Funktionsknebel

Mit dem Funktionsknebel wählen Sie die Backofenfunktionen aus.

Sie können ihn rechts- oder linksherum drehen.

• Beleuchtung * /p
• Ober- und Unterhitze
• Grill 📋
• Umluftgrillen
• Auftauen
• Bräunungsgaren 📁
• Pizzabacken
• Heißluft plus 🎨
• Schnellaufheizen

Temperaturknebel

50 100 150

Mit dem Temperaturknebel stellen Sie stufenlos die Temperaturen für die Zubereitungen ein.

Den Temperaturknebel nur rechtsherum maximal bis zum Anschlag und wieder zurückdrehen.

Der Wähler wird sonst zerstört.

Sobald eine Temperatur eingestellt wird, leuchtet die Kontrollleuchte für die Backofenbeheizung. Sie leuchtet immer dann, wenn der Backofen heizt.

Ist die gewählte Temperatur erreicht, schaltet sich die Beheizung ab. Sobald die Temperatur jedoch unter den eingestellten Wert sinkt, schaltet sich die Beheizung wieder ein.

Backofen benutzen

Die meisten Gerichte können Sie direkt in den kalten Garraum setzen, um die Wärme schon während der Aufheizphase zu nutzen. Nur in wenigen Fällen sollten Sie den Backofen vorheizen (siehe "Schnellaufheizen").

In einigen Fällen sollten Sie den Backofen vorheizen.

■ Das Gargut in den Backofen geben.
■ Den Funktionsknebel auf die gewünschte Backofenfunktion drehen.

Die Garraumbeleuchtung geht an.

■ Mit dem Temperaturknebel die erforderliche Temperatur einstellen.

Die Backofenbeheizung startet und das Kühlgebläse wird eingeschaltet.

■ Nach dem Garvorgang das Gargut aus dem Ofen nehmen. Funktions- und Temperaturknebel auf "0" drehen.

Das Kühlgebläse bleibt noch eine Weile eingeschaltet, damit sich keine Luft-feuchtigkeit im Garraum, an der Bedienblende oder am Schrankumbau niederschlagen kann.

Es schaltet sich automatisch ab, wenn der Garraum unter eine bestimmte Temperatur abgekühlt ist.

Mit Hilfe der Zeitschaltuhr können Sie Garvorgänge auch automatisch aus- oder ein- und ausschalten lassen, siehe hierzu das Kapitel "Zeitschaltuhr".

Schnellaufheizen

Die Backofenfunktion Schnellaufheizen können Sie nutzen, um

– den Backofen vorzuheizen.
- um Fertiggerichte zu garen.

Backofen vorheizen

In einigen Fällen sollten Sie den Backofen vorheizen.

Bei Heißluft plus zum

- Backen von dunklen Brotteigen.

Bei Ober- und Unterhitze ≡ zum

• Backen von Kuchen und Gebäck mit kurzer Backzeit (bis ca. 30 Minuten),
• Backen von empfindlichen Teigen (Biskuit),
• Backen von dunklen Brotteigen.

Setzen Sie bei Pizza sowie bei empfindlichen Teigen wie Biskuit oder Kleingebäck während der Vorheizphase nicht die Backofenfunktion Schnellaufheizen 🚙️ ein. Dieses Backgut wird sonst von oben zu schnell gebräunt.

Zum Vorheizen:

■ Den Funktionsknebel auf Schnellaufheizen 🚙️drehen.
■ Mit dem Temperaturknebel die erforderliche Temperatur einstellen.

Die Backofenbeheizung startet.

■ Nachdem die Kontrollleuchte für die Backofenbeheizung zum ersten Mal erloschen ist, auf die gewünschte Backofenfunktion umschalten, und das Gargut in den Backofen geben.

Fertiggerichte garen

Die Backofenfunktion Schnellaufheizen ist auch für das Garen von Fertiggerichten, wie vorgebackene Pizza, Lasagne, gefülltes Baguette, Rösti, etc. geeignet, siehe hierzu das Kapitel "Garen".

Das Umschalten auf eine andere Backofenfunktion entfällt dabei.

Die Backofenfunktion Schnellaufheizen 🚙️ list für herkömmliche Back- und Garvorgänge nicht geeignet.

Die Zeitschaltuhr kann

• die Tageszeit anzeigen.
• als Kurzzeitwecker genutzt werden.
• Garvorgänge automatisch aus- oder ein- und ausschalten.

Bedienelemente

Die Bedienung der Zeitschaltuhr erfolgt über

• die Taste ▲ und
• die Tasten ⊖ und ⊕ sowie
• das Zeitdisplay.

Zeitdisplay mit Taste ▲

Mit der Taste ⬆ wählen Sie die Symbole der Zeiteinstellungen aus, die Sie ändern oder eingeben können.

Kurzzeit
Tageszeit
→|Gardauer
→IGarende

13:23

Je nachdem unter welchem Symbol das Dreieck ▲steht, sehen Sie im Zeit-display

– die Tageszeit ⏻,
– eine eingegebene Kurzzeit ⚠,
– die Gardauer ↗,
- das Garende →I.

Dreieck ▲im Zeitdisplay

Wird die Taste 🔒 betätigt, so leuchten mit jedem Druck nacheinander im jeweiligen Displaydie Symbole der Einstellungen auf, die Sie verändern können.

Drücken Sie die Taste ▲ so oft, bis das Dreieck ▲im Display unter dem gewünschten Symbol steht.

Wenn das Dreieck ▲ unter einem Symbol

- blinkt, kann die Zeit eingegeben oder geändert werden.

– leuchtet, wird die Zeit zwar angezeigt, ist aber nicht veränderbar.

Tasten ⊙ und ⊕

Mit den Tasten ⏻ und ⭕ geben Sie die gewünschten Zeiten ein.

Die Eingaben werden im Zeitdisplay dargestellt.

Solange das Dreieck ▲blinkt, sofort mit der Taste ⊖ oder ⊕ die gewählte Einstellung ändern:

- Mit der Taste ⊕ wird der Wert erhöht.

- Mit der Taste ⊙ wird der Wert verringert.

Das Dreieck ▲blinkt für ca. 5 Sekunden.

Nur solange es blinkt, kann die Einstellung mit den Tasten ⏻ oder ⚠ geändert werden.

Ist dieser Eingabezeitraum verstrichen, müssen Sie das gewünschte Symbol erneut mit der Taste 🔒 aufrufen.

Zeiten ändern sich mit jedem Druck auf die Tasten ⊙ oder ⊕ minutenweise.

Halten Sie die Tasten länger gedrückt, wird der Ablauf in der Anzeige beschleunigt.

Tageszeit eingeben

Nach dem Anschließen des Gerätes oder nach einem Stromausfall blinkt im Display "I2:00".

Die Tageszeit kann nur eingegeben werden, wenn der Funktionsknebel auf "0" steht.

■ Den Funktionsknebel auf "0" drehen.

13:23

■ Die Taste ▲ so oft drücken, bis das Dreieck ▲ unter dem Symbol ⊙ steht.
■ Solange das Dreieck ▲blinkt, mit der Taste ⊖ oder ⊕ die Stunden eingeben und mit der Taste ▲ bestätigen.

Die Minuten und das Dreieck ▲blin-ken.

- Jetzt mit der Taste ⊖ oder ⊕ die Minuten eingeben und mit der Taste ▲ bestätigen.

Sobald das Symbol ⏻ erlischt, wurde die Zeiteingabe übernommen; der Doppelpunkt blinkt.

Kurzzeitwecker

Eine Kurzzeit können Sie zum Überwachen separater Vorgänge, z. B. zum Eierkochen, einstellen.

Sie können maximal eine Kurzzeit von 12 h eingeben.

Wenn Sie Zeiten für einen Garvorgang eingegeben haben, können Sie den Kurzzeitwecker gleichzeitig nutzen, z. B. als Erinnerung, dem Gargut nach einem Teil der Bratzeit Gewürze hinzufügen oder es zu begießen.

Kurzzeit eingeben oder ändern

0:00

■ Mit der Taste ⬆ das Symbol ⬇ aufrufen.
Im Display erscheint "0:00".
■ Solange das Dreieck ▲blinkt, die gewünschte Zeit mit der Taste ⊕ in Stunden: Minuten eingeben.

Die Kurzzeit läuft minutenweise ab. Die letzte Minute wird in Sekundenschritten angezeigt.

Das Symbol △ leuchtet und erinnert an die eingegebene Kurzzeit.

Steht das Dreieck ▲ unter dem Symbol ⬆, kann die ablaufende Kurzzeit im Display verfolgt werden.

Nach Ablauf der Kurzzeit

• blinkt für kurze Zeit das Symbol ⚠ und "0:00" leuchtet.
• ertönt fünfmal ein akustisches Signal, wenn der Signalton eingeschaltet ist (siehe "Geräteeinstellungen ändern").

Kurzzeit löschen

■ Mit der Taste ⬆ das Symbol ⬇ aufrufen.

Das Dreieck ▲unter dem Symbol muss blinken.

■ Mit der Taste ⊖ die eingegebene Kurzzeit auf "0:00" stellen.

Garzeitprogrammierung

Sie können Back- und Bratvorgänge auch automatisch ausschalten oder ein- und ausschalten lassen.

Durch die Auswahl des entsprechenden Symbols und durch die Eingabe der gewünschten Zeit geben Sie einen Garvorgang ein:

Gardauer ↗

Über das Symbol ➔igeben Sie die Zeit ein, die das Back- oder Bratgut zum Garen benötigt.

Nach Ablauf der Zeit schaltet sich der Backofen automatisch aus.

Garende →I

Über das Symbol →Ibestimmen Sie den Zeitpunkt, wann sich die Backofenbeheizung automatisch ausschalten soll.

Garvorgang automatisch ausschalten

Sie können eine Gardauer von maximal 12 Stunden eingeben.

Wenn Sie eine Gardauer eingeben, schaltet sich der Backofen automatisch nach Ablauf der eingegebenen Zeit aus.

Hierzu:

■ Das Gargut in den Backofen geben.
■ Die Backofenfunktion und Temperatur einstellen.

Garraumbeleuchtung und Beheizung werden eingeschaltet.

0:00

■ Mit der Taste ⬆ das Symbol ↦ lauf-rufen.
Im Display erscheint "0:00".

■ Solange das Dreieck ▲blinkt, die gewünschte Dauer mit der Taste ⊕ in Stunden: Minuten eingeben.

Wird kein anderes Symbol aufgerufen, kann der Ablauf der Gardauer verfolgt werden.

Garvorgang automatisch ein- und ausschalten

Um einen Garvorgang automatisch ein- und auszuschalten, müssen Sie die Gardauer und das Garende eingeben. Der Garbeginn wird automa- tisch berechnet.

Empfehlenswert ist das automatische Ein- und Ausschalten zum Braten.

Das Backen sollte nicht zu lange vorgewählt werden. Der Teig würde antrocknen und das Triebmittel in seiner Wirkung nachlassen.

Hierzu ein Beispiel:

Die aktuelle Tageszeit ist 10:45 Uhr; ein Braten mit einer Garzeit von 1 Std. 30 Min soll um 13:30 Uhr fertig sein.

■ Das Gargut in den Backofen geben.
■ Die Backofenfunktion und Temperatur einstellen.

Garraumbeleuchtung und Beheizung werden eingeschaltet.

Nun zuerst die Gardauer eingeben:

0:00

■ Mit der Taste ▲ das Symbol ↦ aufrufen.

Im Display erscheint "0:00".

1:30

■ Solange das Dreieck ▲blinkt, die gewünschte Zeit mit der Taste ⊕ in Stunden:Minuten (1:30) eingeben.

Nun das Garende verschieben:

12:15

■ Mit der Taste ▲ das Symbol →I aufrufen.

In der Anzeige erscheint die Tageszeit plus der eingegebenen Gardauer (10:45 + 1:30 = 12:15 Uhr).

13:30

■ Das Garende mit der Taste ⊕ auf den gewünschten Zeitpunkt (13:30 Uhr) verschieben.

Sobald das Dreieck ▲erlischt, schalten sich Garraumbeleuchtung und Beheizung aus.

Im Display wird das Garende angezeigt, solange Sie nicht das Dreieck unter ein anderes Symbol verschieben.

Sobald der Garbeginn (13:30 - 1:30 = 12:00 Uhr) erreicht ist, schalten sich Garraumbeleuchtung und Beheizung ein.

Ende der Gardauer

Nach dem Ablauf der Gardauer

• schaltet sich die Beheizung automatisch aus.
  – bleibt das Kühlgebläse in Betrieb.
• blinkt das Symbol →I.
• ertönt fünfmal ein akustisches Signal, wenn der Signalton eingeschaltet ist (siehe Kapitel "Geräteeinstellungen ändern").

■ Den Funktions- und Temperaturknebel auf "0" drehen.

Das akustische und optische Signal wird abgestellt.

■ Das Gargut aus dem Backofen nehmen.

Wird der Funktionsknebel nicht betätigt, so erinnert alle fünf Minuten ein Signalton (falls eingeschaltet) an den abgelaufenen Vorgang. Dieses Erinne-rungsprogramm dauert bis zu 30 Minuten.

Eingegebene Zeiten überprüfen und ändern

Zeiten, die für einen Garvorgang eingegeben wurden, können Sie jederzeit überprüfen oder ändern, indem Sie das entsprechende Symbol aufrufen.

Überprüfen

■ Das Symbol der zu überprüfenden Zeit aufrufen.

Die eingegebene Gardauer oder die restliche Zeit eines ablaufenden Vorganges wird angezeigt.

Das Ende des Garvorganges wird angezeigt.

Ändern

■ Das Symbol der zu überprüfenden Zeit aufrufen.
■ Mit der Taste ⊕ oder ⊖ die Zeit ändern.

Garzeitprogrammierung löschen

■ Den Funktionsknebel auf "0" drehen.

Bei einem Stromausfall werden alle Eingaben gelöscht.

Sie können zwei Geräteeinstellungen individuell ändern:

– die Tageszeitanzeige,
- den Signalton.

Die Einstellungen bleiben nach einem Stromausfall erhalten.

Tageszeitanzeige (P I)

Die Tageszeitanzeige können Sie ein- oder ausschalten.

Bei ausgeschalteter Tageszeitanzeige erscheint das Display dunkel, wenn der Funktionsknebel in Position "0" steht. Die Tageszeit läuft im Hintergrund ab. Bei Drehung des Funktionsknebels auf eine Backofenfunktion wird sie angezeigt.

Um die Einstellung zu ändern:

■ Den Funktionsknebel auf die Position "/*/p" drehen und die Taste ▲ drücken.

P I

Im Display erscheint "P I".

■ Die Taste ▲ drücken.

5 0

Im Display erscheint

• "5 0", wenn die Tageszeitanzeige ausgeschaltet ist.
• "5 /", wenn die Tageszeitanzeige eingeschaltet ist.
  ■ Mit der Taste ⊕ oder ⊖ können Sie zwischen "I" und "O" umschalten.
  ■ Die Taste ▲ drücken.

Die Eingabe wird bestätigt und im Display erscheint "P I".

Signalton (P 2)

Sie können zwischen drei unterschiedlichen Signaltönen wählen oder den Signalton ganz ausschalten.

Je nach Einstellung ist nach Ablauf eines programmierten Garvorganges oder der Kurzzeit kein Signalton oder der gewählte zu hören.

Um die Einstellung zu ändern:

■ Den Funktionsknebel auf die Position "*/P" drehen und die Taste ▲ drücken.

Im Display erscheint "P I".

■ Die Taste ⊕ oder ⊖ drücken.

P 2

Im Display erscheint "P 2".

■ Die Taste ▲ drücken.

5 0

Im Display erscheint

- "5 0", wenn der Signalton ausgeschaltet ist.

- "5 1", "5 2" oder "5 3" wenn ein Signalton eingeschaltet ist.

■ Mit der Taste ⊕ oder ⊖ können Sie zwischen "0" bis "3" umschalten.

Gleichzeitig sind dabei die entsprechenden Signaltöne zu hören.

■ Die Taste ▲ drücken.

Die Eingabe wird bestätigt und im Display erscheint "P 2".

Zum Backen empfehlen wir:

• Heißluft plus D
• Pizzabacken o
• Ober- und Unterhitze A

Backform

Beachten Sie bei der Wahl der Backofenfunktion das Material der Back - form, um ein optimales Backergebnis zu erzielen.

Heißluft plus D, Pizzabacken o

Sie können jede Backform aus temperaturbeständigem Material einsetzen.

Ober- und Unterhitze A

Hier verwenden Sie bitte matte und dunkle Backformen aus Schwarzblech, dunklem Email, aus nachgedunkeltem Weißblech und mattem Aluminium sowie Formen aus hitzebeständigem Glas oder beschichtete Formen.

Verwenden Sie möglichst keine hellen Backformen aus blankem Material. Sie reflektieren die Wärmestrahlung des Backofens. Dadurch kann die Wärme das Backgut schlechter erreichen, und es ergibt eine ungleichmäßige oder schwache Bräunung in der Form. Unter ungünstigen Umständen wird das Backgut auch nicht richtig gar.

Heißluft plus D

Den Backofen nur bei dunklen Brotteigen vorheizen.

Sie können in mehreren Ebenen gleich -zeitig backen. Wir empfehlen:

1 Blech = Einschubebene 1
2 Bleche = Einschubebene 1 + 3
3 Bleche = Einschubebene 1, 2 + 4

Backen Sie nicht gleichzeitig mehr als zwei Bleche mit feuchtem Gebäck, Kuchen oder Brot.

Achten Sie darauf, dass sich der Fettfilter nicht vor der Ansaugöffnung des Gebläses befindet. Die Backzeit verlängert sich dadurch und die Bräunung wird ungleichmäßig.

Die Backtemperatur ist niedriger als bei Ober- und Unterhitze A. Beachten Sie die Angaben in der Backtabelle.

Pizzabacken

Achten Sie darauf, dass sich der Fettfilter nicht vor der Ansaugöffnung des Gebläses befindet. Die Backzeit verlängert sich dadurch und die Bräunung wird ungleichmäßig.

Diese Backofenfunktion eignet sich gut zum Backen von

• Kuchen mit feuchtem Belag, z. B. Pizza, Quarktorte, Pflaumenkuchen, Quiche Lorraine, Nähe.
  – Kuchen mit Guss ohne vorher abgebackenem Boden, z. B. Eierschecke.

Den Kuchen in die Einschubebene 1 setzen. Ist er von unten zu intensiv gebacken, wählen Sie das nächste Mal eine höhere Ebene.

Ober- und Unterhitze

Verwenden Sie matte, dunkle Backformen.

Helle Formen aus blankem Material ergeben eine ungleichmäßige oder schwache Bräunung in der Form, und unter ungünstigen Umständen wird das Backgut auch nicht richtig gar.

Den Backofen nur vorheizen

• bei Kuchen / Gebäck mit kurzer Backzeit (bis ca. 30 Minuten),
  – bei empfindlichen Teigen, z. B. Biskuit,
  – bei dunklen Brotteigen.

Die Einschubebene 1 oder 2 wählen.

Hinweis zu Rezeptangaben älterer Kochbücher oder Rezepthefte

Eine geänderte Vorschriftenlage (die deutsche Norm DIN 44547 wurde durch die europäische Norm EN 60350 ersetzt) hat dazu geführt, dass die Temperatureinstellungen an den Geräten geringfügig geändert werden mussten.

Im mitgelieferten Rezeptheft sind die Temperaturangaben für das Garen mit Ober- und Unterhitze bereits auf diese Änderungen abgestimmt.

Verwenden Sie ältere Kochbücher oder Rezepthefte, so stellen Sie zur optimalen Nutzung Ihres Gerätes beim Garen mit Ober- und Unterhitze die Temperaturen 10° niedriger ein als im Rezept angegeben.

Die Garzeiten ändern sich nicht.

Tipps zum Backen

Beachten Sie die in der Backtabelle angegebenen Temperaturbereiche, Einschubebenen und Zeitspannen.

Backblech und Fettpfanne müssen aufgrund der Antihafteigenschaften ihrer PerfectClean-veredelten Oberfläche vor dem Backen nicht eingefettet oder mit Backpapier belegt werden.

Zubereitetes Backgut lässt sich leicht ablösen.

Backpapier ist nur erforderlich bei

• Laugengebäck (z. B. Brezel, Stangen), da die bei der Teigzubereitung verwendete Natronlauge die PerfectClean-veredelte Oberfläche beschädigen kann.
• Teigen, die aufgrund ihres hohen Eiweißanteils leicht festkleben, wie z. B. Biskuit, Baiser oder Makronen.

Kuchen in Kastenformen oder länglichen Formen quer in den Backofen stellen. Dadurch ist die Wärmeverteilung in der Form optimal, und ein gleichmäßiges Backergebnis wird erreicht.

Backen Sie Obstkuchen und hohe Plattenkuchen in der Fettpfanne; dadurch bleibt der Garraum sauberer.

Tiefkühlprodukte

Stellen Sie zum Backen von Tief- kühl-Kuchen, -Pizza oder -Baguettes

die niedrigste der auf der Verpackung angegebenen Backtemperaturen ein.

Backen Sie diese Gerichte auf dem Rost mit aufgelegtem Backpapier und nicht auf dem Backblech oder der Fett-pfanne.

Letztere können sich so stark verziehen, dass sie im heißen Zustand nicht entnommen werden können. Jedes weitere Benutzen bringt einen erneuten Verzug mit sich.

Tiefkühlprodukte wie Pommes frites, Kroketten oder Ähnliches können auf dem Backblech oder der Fettpfanne gebacken werden. Legen Sie zum schonenden Garen dieser Tiefkühlprodukte Backpapier unter und stellen Sie die niedrigste der Backtemperaturen ein, die auf der Verpackung angegebenen sind.

Die schonende Behandlung von Lebensmitteln dient Ihrer Gesundheit.

Kuchen, Pizza, Pommes frites, ... sollten nur goldgelb gebräunt und nicht dunkelbraun gebacken werden.

Eine schonende Zubereitung und gleichmäßige Bräunung erreichen Sie bei Kuchen und Gebäcken, wenn Sie

- die untere Temperatur der Tabellenangaben wählen.

Stellen Sie die Temperatur nicht höher ein als in der Backtabelle angegeben. Höhere Temperaturen verkürzen zwar die Backzeit, haben aber nicht selten einen sehr unterschiedlichen Bräunungsgrad zur Folge.

Unter ungünstigen Umständen ist das Backgut nicht gar.

- nach Ablauf der kürzesten Backzeit prüfen, ob das Backgut gar ist.

Stechen Sie dazu mit einem Holzstäbchen in den Teig.

Haften keine feuchten Teigkrümel am Holzstäbchen, ist das Backgut gar.

	Heißluft plus
	Temperatur in °C	Empfohlene Einschubebene	Zeit in Min.
Rührteig
Sandkuchen, Rehrücken	150 – 170	1	50 – 70
Napfkuchen	150 – 170	1	65 – 80
Rührkuchen (Blech)1)	150 – 170	1	25 – 40
Marmor-, Nusskuchen (Form)	150 – 170	1	60 – 80
Obstkuchen mit Baiser oder Guss (Blech)	150 – 170	1	45 – 50
Obstkuchen (Blech)	150 – 170	1	35 – 45
Obstkuchen (Form)	150 – 170	1	55 – 65
Tortenboden1)3)	150 – 170	1	25 – 30
Kleingebäck1)3) (Plätzchen)	150 – 170	1, 34)	20 – 25
Biskuitteig1)3)
Torte (3 bis 6 Eier)1)3)	160 – 180	1	25 – 35
Tortenboden (2 Eier)1)3)	160 – 180	1	20 – 25
Rolle1)3)	160 – 180	1	20 – 25
Knetteig
Tortenboden	150 – 170	1	20 – 25
Streuselkuchen	150 – 170	1	45 – 55
Kleingebäck1)3) (Plätzchen)	150 – 170	1, 34)	15 – 25
Quarktorte	150 – 170	1	70 – 90
Apfeltorte, gedeckt1)	150 – 170	1	50 – 70
Aprikosentorte mit Guss1)	150 – 170	1	55 – 75
Wähe2)	190 – 210	1	25 – 35
Hefeteig / Quark-Öl-Teig
Hefeteig aufgehen lassen	30 – 50	Garraumboden5)	15 – 30
Gugelhupf	150 – 170	1	50 – 60
Streuselkuchen	150 – 170	1	35 – 45
Obstkuchen (Blech)	160 – 180	1	40 – 50
Weißbrot	160 – 180	1	40 – 50
Vollkornbrot2)	170 – 190	1	50 – 60
Pizza (Blech)1)3)	170 – 190	1	35 – 45
Zwiebelkuchen1)	170 – 190	1	35 – 45
Apfeltaschen	150 – 170	1, 34)	25 – 30
Brandteig1)3), Windbeutel 160 – 180 1, 3		4)	30 – 40
Blätterteig1)	170 – 190 1, 3	4)	20 – 25
Eiweißgebäck1), Makronen 120 – 140 1, 3		4)	25 – 50

Die Zeiten gelten, wenn nicht anders angegeben, für einen nicht vorgeheizten Backofen. Bei einem vorgeheizten Backofen verkürzen sich die Zeiten um ca. 10 Minuten.

1) Backofen bei Ober- und Unterhitze vorheizen.
2) Backofen bei Heißluft plus und Ober- und Unterhitze vorheizen.
3) Während der Aufheizphase die Schnellaufheizung ausschalten.
4) Entnehmen Sie die Backbleche zu unterschiedlichen Zeitpunkten, wenn das Backgut bereits vor Ablauf der angegebenen Backzeit ausreichend gebräunt ist.
5) Legen Sie den Rost auf den Garraumboden und stellen Sie das Gefäß darauf.

Ober- und Unterhitze			Pizzabacken
Temperatur in °C	Empfohlene Einschubebene	Zeit in Min.	Temperatur in °C	Empfohlene Einschubebene	Zeit in Min.
150 – 170	1	50 – 70	-	-	-
170 – 190	1	65 – 80	-	-	-
170 – 190	2	20 – 40	-	-	-
150 – 170	1	60 – 80	-	-	-
170 – 190	2	45 – 50	150 – 170	1	30 – 35
170 – 190	2	35 – 45	-	-	-
160 – 180	1	55 – 65	-	-	-
170 – 190	1	20 – 25	-	-	-
170 – 190	2	12 – 20	-	-	-
170 – 190	1	20 – 30	-	-	-
170 – 190	1	15 – 20	-	-	-
180 – 200	2	12 – 16	-	-	-
170 – 190	2	15 – 20	-	-	-
170 – 190	2	45 – 55	-	-	-
170 – 190	2	10 – 20	-	-	-
170 – 190	1	70 – 90	150 – 170	1	65 – 75
170 – 190	1	45 – 65	150 – 170	1	50 – 60
170 – 190	1	55 – 75	150 – 170	1	50 – 60
220 – 240	1	25 – 35	190 – 210	1	25 – 30
30 – 50	Garraumboden ^5)	15 – 30	-	-	-
160 – 180	1	50 – 60	-	-	-
170 – 190	2	35 – 45	-	-	-
180 – 200	2	40 – 50	-	-	-
180 – 200	1	40 – 50	-	-	-
190 – 210	2	50 – 60	-	-	-
190 – 210	1	30 – 40	170 – 190	1	35 – 45
180 – 200	1	25 – 35	170 – 190	1	35 – 45
160 – 180	2	25 – 30	-	-	-
180 – 200	2	25 – 30
190 – 210	2	25 – 30
180 – 200	2	25 – 30

Bei den Angaben in der Tabelle handelt es sich um Richtwerte.

Heizen Sie den Backofen bei der Funktion Umluftgrillen ☐ nicht vor! Setzen Sie das Bratgut in den kalten Garraum.

Achten Sie bitte darauf, dass Sie beim offenen Braten vor Bratbeginn den Fettfilter einsetzen.

Nach einem Bratvorgang können sich in der Fettpfanne bleibende matte Stellen bilden.

• Bevorzugen Sie Umluftgrillen 📁. Dabei wirken der Grillheizkörper und das Gebläse zusammen und sorgen für saftige und knusprige Braten. Das Verspritzen von Fett wird weitgehend vermieden, und die Garraumwände bleiben fast sauber.
• Beim Umluftgrillen ist eine fest eingestellte Temperatur von 165 °C vorgegeben.
• Sie können auch mit den Backofenfunktionen Ober- und Unterhitze ☐ oder Heißluft plus ☒braten. Stellen Sie dazu bitte die Temperatur um 20 – 30 °C höher ein als in der Tabelle angegeben, und stellen Sie bei Heißluft plus nach ca. 15 – 20 Minuten auf 165 °C zurück. Bedenken Sie, dass der Garraum bei diesen Beheizungsarten stärker verspritzt als beim Umluftgrillen ☒.

• Fleisch sollte nie in gefrorenem Zustand gebraten werden, da es dabei austrocknen kann. Tauen Sie es vorher auf.

• Salzen Sie das Fleisch erst kurz vor dem Braten, es bleibt dadurch saftiger.

• Da sich beim Umluftgrillen das Begießen von Braten erübrigt, sollten Salz und Gewürze in das Fleisch eingerieben werden. Sie bleiben sonst nur an der Oberfläche haften. Etwas Öl bringt Trockenkräuter besser zum Entfalten.
• Mit Fett durchzogenes Fleisch und Bratenstücke mit Kruste sowie Geflügel oder Geflügelteile legen Sie direkt auf den Rost und schieben die Fettpfanne darunter ein. So erzielen Sie eine Rundumbräunung und fangen gleichzeitig den Fleischsaft auf.
  – Schmorbraten sollten Sie in einen Bratentopf legen.
• Schieben Sie die Bratenstücke immer so ein, dass sie in der Mitte des Garraums liegen. Sehr hohe Bratenstücke und großes Geflügel schieben Sie am besten in die unterste Einschubebene.
• Ist Ihnen die Bräunung in Einschubebene 1 nicht intensiv genug, dann schieben Sie das Bratgut beim nächsten Mal in eine höhere Ebene ein.
• Sie können die Bratzeit auch nach der Höhe des Bratenstückes wählen. Rechnen Sie ca. 10 – 12 Minuten je Zentimeter Fleischhöhe.

• Sehr kühl gelagertes Fleisch benötigt eine etwas längere Bratzeit als angegeben.

• Wollen Sie dem Braten Zugaben wie Zwiebeln, Tomaten, Karotten etc. beifügen, so empfiehlt es sich bei Braten mit längerer Gardauer, diese Zugaben erst nach etwa der halben Bratzeit zuzufügen. Sie werden sonst zu dunkel und geben der Soße einen bitteren Geschmack.

• Sollen laut Rezept Brühen, Sud oder Wasser zum Fleisch gegeben werden (z. B. nach halber Bratzeit), fügen Sie diese immer heiß zu.
• Lassen Sie den fertigen Braten vor dem Anschneiden etwa 10 Minuten "ruhen", damit sich der Fleischsaft gleichmäßig verteilen kann.

Tipps zum Energiesparen

• Braten Sie gleichzeitig mehrere Bratenstücke nebeneinander.
• Schalten Sie den Backofen ca. 5 Minuten vor Ende der Garzeit aus und lassen Sie den Braten 5 – 10 Minuten lang in der Restwärme des geschlossenen Backofens stehen.

Hinweis zu Rezeptangaben älterer Kochbücher oder Rezepthefte

Eine geänderte Vorschriftenlage (die deutsche Norm DIN 44547 wurde durch die europäische Norm EN 60350 ersetzt) hat dazu geführt, dass die Temperatureinstellungen an den Geräten geringfügig geändert werden mussten.

Im mitgelieferten Rezeptheft sind die Temperaturangaben für das Garen mit Ober- und Unterhitze bereits auf diese Änderungen abgestimmt.

Verwenden Sie ältere Kochbücher oder Rezepthefte, so stellen Sie zur optimalen Nutzung Ihres Gerätes beim Garen mit Ober- und Unterhitze die Temperaturen 10° niedriger ein als im Rezept angegeben.

Die Garzeiten ändern sich nicht.

Brattabelle

Umluftgrillen ☒, 165 °C *
Fleischart Bratzeit in Minuten bei: Fleischbe				- schaffenheit
	1 kg 2 kg	3 kg
Schweinefleisch
Schweinenacken 100 – 120 120 – 130	130 – 140 durch
Rollbraten 100 – 120 120 – 130 130 – 140 durch
Schweineschulter 100 – 120 120 – 130	130 – 140 durch
Schweinehaxe 100 – 120 120 – 130 130 – 140 durch
Kasseler 50 – 60 60 – 70 65 – 75 durch
Rindfleisch
Rinderbraten 100 – 120 120 – 130 130 – 140 durch
Rinderfilet	45 – 55 55 – 60 60 – 65		rosa
Roastbeef	45 – 55 55 – 60 60 – 65		rosa
Kalbfleisch
Kalbsrücken	–	80 – 90	–	rosa
Kalbskeule	100 – 110 110 – 120 120 – 130 durch
Kalbshaxe	100 – 110 110 – 120 120 – 130 durch
Kalbsfilet	45 – 55 55 – 60 60 – 65		rosa
Lammfleisch
Lammrücken	–	55 – 60	–	rosa
Lammkeule	–	130 – 140	–	durch
Geflügel
Hähnchen	60 – 70 –	–	durch
Ente	–	80 – 90	90 – 100	durch
Gans	–	–	120 – 150 durch
Puter / Truthahn	–	–	130 – 150 durch
Wild
Rehrücken	–	50 – 60 60 – 70	rosa
Wildbraten (Hirsch, Reh etc.)	–	100 – 120 120 – 150 durch
Rehkeule	–	100 – 130	–	durch

* Beim Umluftgrillen 📁 den Fettfilter einsetzen.

Bei den Angaben in der Tabelle handelt es sich um Richtwerte.

Sie können den Backofen auch zum Auftauen nutzen.

■ Den Funktionsknebel auf Auftauen 📄 drehen.

Das Auftauen ohne Temperatureinstellung ist besonders schonend. Hierbei wälzt das Gebläse an der Rückwand die Kaltluft (Raumluft) um.

Beachten Sie:

• Lassen Sie das Gefriergut ohne Verpackung auf einem Backblech oder in einer Schüssel auftauen.
• Verwenden Sie beim Auftauen von Geflügel den Rost mit Fettpfanne. Das Gefriergut liegt dann nicht in der Auftau-Flüssigkeit.

Beim Auftauen von Geflügel auf besondere Sauberkeit achten. Die Auftau-Flüssigkeit nicht verwenden. Salmonellengefahr!

- Fleisch, Geflügel oder Fisch sollten zum anschließenden Braten mit der Funktion Umluftgrillen ☐aufgetaut sein.

Zeiten zum An- oder Auftauen

Die Zeiten richten sich nach Art und Gewicht des Tiefkühlgutes:

Hähnchen, 800 g ..... 90 – 120 Min.
Fleisch, 500 g. . . . . . . . . . 60 – 90 Min.
Fleisch, 1000 g. . . . . . . . 90 – 120 Min.
Bratwurst, 500 g. . . . . . . . 30 – 50 Min.
Fisch, 1000 g ..... 60 – 90 Min.
Erdbeeren, 300 g ..... 30 – 40 Min.
Butterkuchen, 500 g. . . . . . 20 – 30 Min.
Brot, 500 g ..... 30 – 40 Min.

Zum Garen empfehlen wir:

• Heißluft plus 📁
• Ober- und Unterhitze

Geeignet ist folgendes Geschirr: Feuerfeste Glasform, Porzellangeschirr, Römertopf, Kochtopf mit hitzebeständigen Griffen

■ Schieben Sie den Rost in Einschub-ebene 1 und stellen Sie das Geschirr darauf.
■ Backofenfunktion und Temperatur wählen:

Heißluft plus ☒.....170 – 190 °C

Ober- und Unterhitze ☐. . 180 – 200 °C

Zeiten zum Garen

Menü 70 – 90 Min.

Auflauf 40 – 60 Min.

Tipps zum Garen

Decken Sie Speisen zu, die schmoren oder dünsten sollen, wie z. B. Kartoffeln, Gemüse.

Dadurch vermeiden Sie ein Austrocknen der Speise. Haben Sie keinen Deckel zur Hand, können Sie Alu-Folie oder nasses Pergamentpapier verwenden.

Speisen werden ohne Deckel gegart, wenn sie eine krosse Kruste haben sollen, wie z. B. Fleisch, Gratin.

Zum Garen können Sie das Geschirr auch stapeln. Dabei wird der Deckel des unteren Topfes umgedreht aufgelegt. Speisen, die bräunen sollen, nach oben stellen.

Garen von Fertiggerichten

Für die Zubereitung von Fertiggerichten (siehe Tabelle) können Sie die Backofenfunktion Schnellaufheizen ↩ nutzen.

■ Die Backofenfunktion Schnellaufheizen 📁wählen.
■ Die Temperatur wählen.
■ Sobald die Kontrollleuchte über dem Temperaturknebel erlischt, das Gericht in den vorgeheizten Backofen geben.

Das Umschalten auf eine andere Backofenfunktion entfällt.

Beachten Sie die Hinweise des Herstellers auf der Verpackung zu Temperaturen, Garzeiten und Einschubebenen.

Für die Zubereitung von Fertiggerichten kann nur jeweils eine Ebene genutzt werden. Soll auf mehreren Ebenen gleichzeitig gegart werden, wählen Sie bitte Heißluft plus 📁.

Backen Sie Tiefkühl-Kuchen oder Pizza auf dem Rost mit aufgelegtem Backpapier und nicht auf dem Backblech oder der Fettpfanne.

Letztere können sich so stark verziehen, dass sie im heißen Zustand nicht entnommen werden können.

Jedes weitere Benutzen bringt einen erneuten Verzug mit sich.

Tiefkühlprodukte wie Pommes frites, Kroketten oder ähnliches können auf dem Backblech oder der Fettpfanne gegart werden.

Beispiele für Fertiggerichte

Gericht Temperatur	in °C	Empfohlene Einschub-ebene von unten	Zeit in Min.	Anmerkung
Kartoffel-, Nudel- oder Gemüsegratin	250 1 oder 2 * 20 – 25 Gericht in Auflaufform
Lasagne, Cannelloni 190 1 oder 2 * 35 – 40 Verpackung geöffnet
Baguette, gefüllt, Panino 200 1 oder 2 * 12 – 15				offen auf dem Rost mit Backpapier
Pizza, vorgebacken 200 1 oder 2 * 12 – 20 offen auf dem Rost mit				Backpapier
Mini-Pizza, vorgebacken	220 1 oder 2 * 8 – 10 offen auf dem Rost mit			Backpapier
Kartoffelplätzchen, Rösti, Kroketten	220 1 oder 2 * 12 – 20 offen auf dem Rost mit			Backpapier
Laugenbrezel 220 1 oder 2 * 12 – 15 offen auf dem Rost mit				Backpapier

* Beachten Sie die Hinweise des Herstellers auf der Verpackung.

Für herkömmliche Back- und Garvorgänge ist die Backofenfunktion Schnellaufheizen 🔊 nicht geeignet.

Bräunungsgaren

Die Backofenfunktion Bräunungsgaren ☐ ist zum Garen von Aufläufen und Gratins geeignet, die eine krosse Oberfläche erhalten sollen.

Gericht Temperatur in °C	Zeit in Min.	Empfohlene	Einschubebene von unten
Lasagne	200	45 – 60	1
Kartoffelgratin	190	55 – 65	1
Gemüseauflauf	190	55 – 65	1
Nudelauflauf	190	40 – 50	1

In der Tabelle sind einige Anwendungsbeispiele aufgeführt. Bei der Zubereitung anderer Rezepte können Sie sich an den Temperatur- und Zeitangaben für Ober- und Unterhitze orientieren.

Wir empfehlen Heißluft plus 📁.

Folgende Einkochbehälter sind geeignet:

- Einkochgläser Bei der Verwendung von Gummiringen kann manchmal ein unangenehmer Gummigeruch entstehen. Die Geruchsentwicklung wird vermindert, wenn Sie auf die vorbereiteten Gläser im Backofen ein nasses Haushaltspapiertuch legen.

- Gläser mit Schraubverschlüssen Verwenden Sie nur spezielle Gläser, die Sie im Fachhandel erhalten.

Verwenden Sie keine Dosen!

■ Die Fettpfanne in Einschubebene 1 schieben, und die Gläser hineinsetzen.

Maximal 5 Gläser können Sie einkochen.

■ Eine Temperatur von 150 – 170 °C einstellen.

Diese Temperatureinstellung gilt bis zum Perlen (gleichmäßiges Aufsteigen von Bläschen) in allen Gläsern.

Nach dem Perlbeginn

Die Temperatur rechtzeitig verringern, um ein Überkochen zu verhindern.

- bei Obst, Gurken

■ Den Funktionsknebel auf Beleuchtung ^® /p drehen.

Die Gläser zum weiteren Einkochen noch für ca. 25 – 30 Minuten im Backofen stehen lassen.

- bei Gemüse

■ Die Temperatur auf 100 °C verringern.

Das Gemüse weiter garen: Spargel, Möhren ..... 60 – 90 Minuten Erbsen ..... 90 – 120 Minuten

■ Den Funktionsknebel auf Beleuchtung 1P drehen.

Die Gläser zum weiteren Einkochen noch für ca. 25 – 30 Minuten im Backofen stehen lassen.

Nach dem Einkochen

Die Gläser aus dem Backofen nehmen, mit einem Tuch bedeckt ca. 24 Stunden an einem zugfreien Ort stehen lassen.

Die Klammern entfernen und prüfen, ob alle Gläser geschlossen sind.

Zum Grillen die Gerätetür schließen. Bei offener Tür werden die ausströmenden heißen Wrasen nicht mehr automatisch über das Kühlgebläse geführt und abgekühlt. Sie können die Bedienelemente erwärmen und es besteht Verbrennungsgefahr.

Wählen Sie zum Grillen von flachem Grillgut und zum Überbacken die Backofenfunktion Grill 📄.

Grillgut vorbereiten

Fleisch schnell unter kaltem, fließendem Wasser abspülen und gut abtrocknen. Fleischscheiben vor dem Grillen nicht salzen, da sonst der Fleischsaft austritt.

Mageres Fleisch können Sie mit Öl be-streichen. Andere Fette werden leicht zu dunkel oder entwickeln Rauch.

Flache Fische und Fischscheiben säubern, salzen und mit Zitrone beträufeln.

Grillen auf dem Rost

■ Den Rost auf die Fettpfanne legen.

■ Das Grillgut auflegen.

■ Die Backofenfunktion wählen.

■ Die Temperatur einstellen.

■ Den Grillheizkörper ca. 5 Minuten bei geschlossener Gerätetür vorheizen.

■ Das Grillgut in den Backofen geben, und die Gerätetür schließen.

Flaches Grillgut = Einschubebene 3 oder 4 Grillgut mit größerem Durchmesser = Einschubebene 1 oder 2

■ Das Grillgut nach der Hälfte der Grillzeit wenden.

Temperatur

Flaches Grillgut

(z. B. Kotelett, Steak) .... maximal (☐)

Grillgut mit größerem Durchmesser

(z. B. Geflügel, Rollbraten) ..... 240 °C

Weitere Angaben finden Sie in der Grill-tabelle.

Sollte während des Grillvorganges die Oberfläche größerer Fleischstücke bereits stark gebräunt und der Kern noch nicht gar sein, können Sie mit einer niedrigeren Temperatur weitergrillen.

Grillzeit

Das Grillen dauert bei

– flachen Fleisch-, Fischscheiben pro Seite ca. 6 – 8 Minuten.

– höheren Stücken etwas länger.

Tipps zum Grillen

Achten Sie darauf, dass die Scheiben etwa gleich dick sind, damit die Grillzeiten nicht zu unterschiedlich sind.

Wenn Sie feststellen wollen, wie weit das Fleisch gegart ist, drücken Sie mit einem Löffel auf das Fleisch:

• Ist es noch sehr elastisch, so ist es im Inneren noch rot ("englisch").
• Gibt es wenig nach, ist es innen rosa ("medium").
• Gibt es kaum nach, ist es ganz durchgegrillt ("well done").

Den Grillheizkörper ca. 5 Minuten bei geschlossener Gerätetür vorheizen.

Grillgerichte Grill ☑	Empfohlene Einschubebene	Temperatur-einstellung	gesamte Grillzeit in Min. 1)
Rindersteaks 3 oder 4	3)	☐10 – 16
Schaschlik 3 240 °C 25 – 30
Geflügelspieße 3 240 °C 20 – 25
Frikadellen 2)	3 oder 4 3)	☐14 – 20
Bratwurst 3 oder 4	3)	☐10 – 15
Fischfilet 2)	3 oder 4 3)	☐12 – 16
Forellen 2)	3 oder 4 3)	☐16 – 20
Toast 3 oder 4	3)	☐2 – 4
Hawaii-Toast 3 oder 4	3)	☐7 – 9
Tomaten 3 oder 4	3)	☐6 – 8
Pfirsiche 2 oder 3	3)	☐6 – 8

1) Grillgut nach der Hälfte der Zeit wenden.
2) Grillgut kann auch mit der Funktion Umluftgrillen ☐ bei 165° C gegart werden, wobei sich die Garzeit um ca. 5 – 10 Minuten verlängert. Beim Umluftgrillen ☐ den Fettfilter einsetzen.
3) Einschubebene je nach Dicke des Grillgutes wählen.

Bei den Angaben in der Tabelle handelt es sich um Richtwerte.

Prüfgerichte nach EN 60350

Gargut Backblech, Form		Backofen-funktion	Einschub-ebene von unten	Tempe-ratur in °C	Garzeit in Min.	Gerät vorheizen
Spritz-gebäck (8.4.1)	1 Backblech Heißluft plus 1 140			2)	25-45 nein
	2 Backbleche 1)	Heißluft plus 1, 3 140		2)	25-45 nein
	1 Backblech Ober- und Unterhitze 2 160			2)	15-30 ja
Small cakes (8.4.2)	1 Backblech Heißluft plus 1 160			2)	25-35 nein
	2 Backbleche 1)	Heißluft plus 1, 3 160		2)	25-35 nein
	1 Backblech Ober- und Unterhitze 2 160			2)	25-35 ja
Wasser-biskuittorte (8.5.1)	Springform ∅ 26 cm	Heißluft plus 1 170		2)	30-40 nein
	Springform ∅ 26 cm	Ober- und Unterhitze 1 180		2)	20-35 ja
gedeckter Apfelkuchen (8.5.2)	Springform ∅ 20 cm	Heißluft plus 1 160		2)	105-125 nein
	Springform ∅ 20 cm	Ober- und Unterhitze 1 180		2)	90-120 nein
Toast bräu-nen (9.1)	Rost Grill 3 maximal 5-8 nein
Grillen von Beefsteaks (9.2)	Rost auf Fettpfanne	Grill 4 maximal 1. Seite:			ja, 5 Minu-ten
					10-15
					2. Seite:
					5-10

1) Entnehmen Sie die Backbleche zu unterschiedlichen Zeitpunkten, wenn das Backgut bereits vor Ablauf der angegebenen Backzeit ausreichend gebräunt ist.

2) Während der Aufheizphase nicht die Backofenfunktion Schnellaufheizen einsetzen.

Zubehör

Backblech, Fettpfanne

Die emaillierte Oberfläche dieser Teile ist PerfectClean-veredelt.

Beachten Sie die Reinigungs- und Pflegehinweise im Kapitel "PerfectClean-Veredelung".

Rost, Aufnahmegitter

Die verchromte Oberfläche dieser Teile ist PerfectClean-veredelt.

Für Rost und Aufnahmegitter gelten daher die gleichen Reinigungs- und Pflegehinweise wie für PerfectClean-Veredelung, siehe gleichnamiges Kapitel.

Fettfilter

Reinigen Sie ihn in heißem Wasser mit Spülmittel oder in der Geschirrspülmaschine.

Bei der Reinigung des Fettfilters in der Geschirrspülmaschine ist das Reinigungsergebnis besser, wenn Sie ihn waagerecht hineinlegen. In der Geschirrspülmaschine können je nach verwendetem Reiniger bleibende Verfärbungen des Fettfilters auftreten, die die Funktion aber nicht beeinträchtigen.

Garraum

Den Backofen vor dem Reinigen erst abkühlen lassen. Verbrennungsgefahr!

Reinigen Sie den Garraum und die Türinnenseite möglichst nach jeder Benutzung. Durch nachfolgende Back- und Bratvorgänge brennen Verschmutzungen immer intensiver fest und erschweren die Reinigung unnötig. Im Extremfall können starke Verschmutzungen die Oberfläche sogar beschädigen.

Der Garraum ist durch ein neuartiges Verfahren PerfectClean-veredelt. Beachten Sie die Reinigungs- und Pflegehinweise im Kapitel "PerfectClean-Veredelung".

Die herausnehmbaren Teile wie Rückwand und Deckenblech sind mit dunkelgrauem katalytischem Email beschichtet. Beachten Sie die Reinigungs- und Pflegehinweise im Kapitel "Katalytisches Email".

Zum bequemeren Reinigen können Sie

• die Gerätetür abnehmen.
  – die Aufnahmegitter herausnehmen.
• die Rückwand und das Deckenblech herausnehmen.

Siehe dazu die gleichnamigen Kapitel auf den folgenden Seiten.

PerfectClean-Veredelung

Garraum, Backblech, Fettpfanne, Rost und Aufnahmegitter sind PerfectClean-veredelt.

PerfectClean-veredelte Oberflächen überzeugen durch einen hervorragenden Antihaft-Effekt und eine außergewöhnlich einfache Reinigung im Vergleich zu den bisher in Backöfen verwendeten Emails.

Zubereitetes Gargut lässt sich noch leichter ablösen, Verschmutzungen nach Back- oder Bratvorgängen noch einfacher entfernen.

Damit Sie die Vorteile Antihaftung und Leichtreinigung viele Jahre nutzen können, beachten Sie bitte die nachfolgenden Pflegehinweise.

PerfectClean-veredelte Oberflächen sind in ihrer Pflege vergleichbar mit Glas. Wenn Sie unsicher sind, ob eine Reinigungshilfe für PerfectClean geeignet ist, überlegen Sie, ob Sie damit Ihre Fensterscheiben ohne Schaden reinigen können.

Sie können Ihr Gargut auf PerfectClean zerschneiden und zerteilen, wie Sie es von herkömmlich emaillierten Backblechen gewöhnt sind.

Den Backofen vor dem Reinigen erst abkühlen lassen. Verbrennungsgefahr!

Bei normaler Verschmutzung reinigen Sie PerfectClean-Oberflächen am besten mit einem Geschirrreinigungsschwamm, heißem Wasser und Geschirrspülmittel.

Die Reinigung wird erleichtert, wenn Sie die Rückstände einige Minuten mit Spülmittellauge einweichen.

Bei Bedarf können Sie auch die harte Seite des Geschirrreinigungsschwammes verwenden.

Spülen Sie im Anschluss die Teile gründlich mit klarem Wasser ab. Das Wasser muss leicht von der Oberfläche abperlen. Spülmittelreste behindern diesen Effekt.

Bei hartnäckiger Verschmutzung kann mehr Aufwand erforderlich sein.

Entfernen Sie die katalytisch email- lierte Rückwand und das Decken- blech, bevor Sie mit Backofenspray reinigen. Das katalytische Email wird durch Backofenspray beschädigt.

Lassen Sie die zu reinigenden Oberflächen auf Raumtemperatur abkühlen. Tragen Sie anschließend Backofenspray auf und lassen Sie es wenige Minuten (ca. 10 Minuten) einwirken. Wenn erforderlich, können Sie nach der Einwirkzeit zusätzlich bei aufgetragenem Backofenspray die harte Seite eines Geschirrreinigungsschwammes einsetzen.

Bei Bedarf wiederholen Sie diese Schritte.

Nach der Anwendung von Backofenspray reinigen Sie die Oberflächen mit Wasser nach und trocknen Sie sie ab.

Für festgebackene Rückstände können Sie auch einen Glasschaber oder eine Edelstahl-Spirale (z. B. Spontex Spirinette) benutzen.

Mit den beschriebenen Hilfsmitteln lässt sich die Oberfläche immer gründlich und ohne Schaden reinigen.

Für einen optimalen Gebrauch ist es wichtig, die Oberflächen nach jeder Benutzung zu säubern, damit die Vorteile der Antihaftung ohne Einschränkung erhalten bleiben.

Der Effekt verschlechtert sich, wenn die PerfectClean-Oberfläche durch Rückstände aus vorhergehenden Benutzungen zugedeckt ist.

Mehrfache Benutzung ohne zwischenzeitliche Reinigung kann zu erhöhtem Reinigungsaufwand führen.

Um PerfectClean-veredelte Oberflächen nicht dauerhaft zu schädigen, vermeiden Sie:

– scheuernde Reinigungsmittel, wie z. B. Scheuerpulver, Scheuermilch,
– Reinigungsmittel für Glas- keramik-Kochfelder,
- Stahlwolle,
- scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
- Backofenspray auf Perfect-Clean Oberflächen mit erhöhter Temperatur oder langer Einwirkzeit,
– Reinigung im Geschirrspüler.

Selbst wenn durch unsachgemäße Handhabung die PerfectClean-veredelte Oberfläche beschädigt worden sein sollte, bleiben Antihaftung und leichte Reinigungsfähigkeit aber in jedem Fall mindestens so gut wie bei pflegeleichten Emails.

Beachten Sie darüber hinaus:

• Verschmutzungen, wie z. B. Obstsaft und Kuchenteig von schlecht schließenden Backformen, entfernen Sie am besten, solange der Backofen noch etwas warm ist.
• Durch übergelaufene Obstsäfte können bleibende farbliche Veränderungen entstehen. Ebenso können sich nach einem Bratvorgang in der Fettpfanne bleibende matte Stellen bilden. Diese beeinträchtigen aber nicht die Eigenschaften der Veredelung. Versuchen Sie nicht, diese Flecken auf jeden Fall zu entfernen. Verwenden Sie nur die beschriebenen Hilfsmittel.
• Durch die hellgraue Farbe des Emails wirkt der Garraum sehr hell und bietet optimale Sicht auf das Gargut. Darüberhinaus lassen sich eventuelle Verschmutzungen nach Back- oder Bratvorgängen leicht feststellen und beseitigen.

Katalytisches Email

Rückwand und Deckenblech sind mit dunkelgrauem katalytischen Email beschichtet, das sich bei hohen Temperaturen selbsttätig von Öl- und Fettspritzern reinigt. Je höher die Temperatur, umso wirkungsvoller ist der Vorgang.

Auf Gewürzrückstände, Zuckerspritzer und ähnliche Verschmutzungen hat die katalytische Beschichtung jedoch keine Wirkung. Sie müssen von Hand entfernt werden.

Die katalytische Beschichtung ver- liert ihre selbsttätig wirkenden Reinigungseigenschaften durch

– Scheuermittel,
- kratzende Bürsten oder Schwämme,
- Backofenspray!

Entfernen Sie daher die katalytisch emaillierten Teile aus dem Garraum, bevor Sie die PerfectClean-Veredelung mit Backofenspray reinigen.

Katalytisches Email reinigen

■ Rückwand und Deckenblech feucht abwischen.

Verwenden Sie dafür warmes Wasser, dem Spülmittel zugesetzt ist, und eine weiche Bürste.

Zusätzlich können Sie im Anschluss je nach Verschmutzungsgrad Fett- und Ölspritzer auf Rückwand und Deckenblech durch Aufheizen des Backofens entfernen.

Hierzu:

■ Das Zubehör aus dem Garraum nehmen.
■ Grobe Verschmutzungen aus dem Garraum und von der Türinnenseite entfernen, bevor Sie den Reinigungsprozess starten. So können diese Verschmutzungen nicht einbrennen.
■ Die Backofenfunktion Heißluft plus 📁 wählen.
■ Die höchste Temperatur einstellen.

Die Dauer richtet sich nach dem Grad der Verschmutzung, sie sollte jedoch min. 1 Stunde betragen.

War die katalytische Rückwand stark mit Öl und Fett verschmutzt, so kann sich während des Reinigungsprozesses ein Film im Garraum niederschlagen.

■ Die PerfectClean-veredelten Flächen und die Türinnenseite abschließend reinigen.

Jedes weitere Benutzen des Backofens bei hohen Temperaturen reduziert noch vorhandene Verschmutzungen weiter.

Sollte die katalytische Beschichtung der Teile durch unsachgemäßes Handhaben oder starkes Verschmutzen unwirksam geworden sein, so sind im Fachhandel oder im Kundendienst neue Teile erhältlich.

Gerätetür abnehmen

Bevor die Tür von den Scharnieren abgenommen werden kann, müssen erst die Sperrbügel an beiden Türscharnierten entriegelt werden.

■ Die Tür ganz öffnen.

■ Die Sperrbügel bis zum Anschlag in Schrägstellung drehen.

Ziehen Sie die Tür auf keinen Fall in waagerechter Position von den Scharnieren. Diese schlagen dann zurück und beschädigen das Gerät. Es besteht Verletzungsgefahr.

■ Die Tür bis zum Anschlag schließen.

■ Die Tür seitlich anfassen und nach oben von den Scharnieren abziehen.

Ziehen Sie die Tür nicht am Türgriff hoch. Der Griff könnte abbrechen und die Türscheiben beschädigen.

Achten Sie darauf, dass die Tür beim Abnehmen nicht verkantet.

Gerätetür auseinanderbauen

Die Gerätetür ist allseitig durch Dichtungen gegen das Eindringen von Wrasen geschützt.

Sollten sich dennoch unter ungünstigen Umständen im Raum zwischen den Glasscheiben Verschmutzungen gebildet haben, können Sie im Bedarfsfall die Gerätetür auseinanderbauen, um die Innenseiten der Glasscheiben zu reinigen.

Verwenden Sie bei der Reinigung der Glasscheiben keine Scheuermittel und keine harten Schwämme oder Bürsten! Sie verkratzen die Oberfläche.

Verwenden Sie kein Backofenspray. Die Oberfläche der Aluminium-Profile wird beschädigt.

Achten Sie darauf, dass nach der Reinigung die Scheiben wieder in der richtigen Position eingesetzt werden, da die einzelnen Seiten der Scheiben unterschiedlich beschichtet sind. Die dem Garraum zugewandten Seiten wirken wärmereflektierend.

Bewahren Sie die herausgenommenen Scheiben sicher auf, damit sie nicht zerbrechen.

Die Gerätetür auf jeden Fall abnehmen, bevor Sie sie auseinanderbauen.

■ Legen Sie die Tür auf eine weiche Unterlage (z. B. ein Geschirrtuch), um Kratzer zu vermeiden. Es ist sinnvoll, dabei den Griff neben die Tischkante zu legen, damit die Glasscheibe eben aufliegt und nicht bei der Reinigung zerbrechen kann.

■ Die Torx-Schrauben herausdrehen, und die Führungen sowie die Leiste samt Dichtung abziehen.

■ Die Innenscheibe leicht anheben und herausziehen.

■ Die mittlere Scheibe nach vorn herausziehen.

Dabei können sich unter Umständen die Dichtprofile lösen, die am oberen Ende der Scheibe rechts und links nahe der Führungsschienen aufgesteckt sind. Diese Profile sichern die Scheibe gegen Verrutschen im Rahmen.

■ Scheiben und andere Einzelteile reinigen, und die Gerätetür wieder zusammenbauen:

T.Nr 4967 070

■ Die mittlere Scheibe fast bis zum Ende einschieben; die aufgedruckte Materialnummer muss unten rechts in der Ecke lesbar sein. Die Dichtprofile aufstecken, und die Scheibe bis zum Ende einschieben.

Reinigung und Pflege

■ Die seitlichen Dichtungen für die Innenscheibe in die vorgesehenen Nuten legen.

■ Die Innenscheibe mit der Bedruckung nach unten einsetzen. Dabei darauf achten, dass die seitlichen Dichtungen nicht verrutschen und die Scheibe so tief wie möglich eingeschoben wird.

■ Die Leiste samt Dichtung vor die Glasscheiben setzen.

Der richtige Sitz der Dichtung gewährleistet, dass bei Garvorgängen keine Wrasen in die Tür dringen können.

■ Die Führungen aufsetzen, und die Leiste wieder festschrauben.

Gerätetür einsetzen

■ Die Tür seitlich anfassen und auf die Scharniere stecken.

Achten Sie darauf, dass die Tür nicht verkantet.

■ Die Tür ganz öffnen.

Die Sperrbügel müssen nach dem Reinigen unbedingt wieder verriegelt werden, da sich sonst die Tür von den Scharnieren lösen und beschädigt werden kann.

■ Beide Sperrbügel bis zum Anschlag in die Waagerechte drehen. Die Rastnase am Sperrbügel muss dabei in die Lasche an der Tür einhaken.

Aufnahmegitter herausnehmen

Die Heizkörper müssen ausgeschaltet und abgekühlt sein. Verbrennungsgefahr!

■ Den Schnellverschluss vorziehen.

■ Die Aufnahmegitter herausnehmen.

Der Wiedereinbau erfolgt in umgekehrter Reihenfolge. Die Teile sorgfältig einbauen.

Rückwand und Deckenblech herausnehmen

Die Heizkörper müssen ausgeschaltet und abgekühlt sein. Verbrennungsgefahr!

Je nach Verschmutzungsgrad können Sie die katalytisch emaillierten Teile zum Reinigen herausnehmen.

Beachten Sie die Hinweise zur Reinigung und Pflege.

Rückwand

■ Die Aufnahmegitter herausnehmen.

■ Die Schrauben herausdrehen, und die Rückwand herausnehmen.

Der Backofen darf nicht ohne einge- baute Rückwand benutzt werden. Verletzungsgefahr!

Der Wiedereinbau erfolgt in umgekehrter Reihenfolge. Die Teile sorgfältig einbauen.

Deckenblech

■ Die Aufnahmegitter herausnehmen.

■ Die Flügelmutter lösen.

Drücken Sie den Heizkörper nicht mit Gewalt herunter. Er kann beschädigt werden.

■ Das Deckenblech herausnehmen.

Der Wiedereinbau erfolgt in umgekehrter Reihenfolge. Die Teile sorgfältig einbauen.

Gerätefront, Bedienelemente

■ Reinigen Sie alle Oberflächen nur mit einem Schwammtuch, Spülmittel und warmem Wasser.

Reinigen Sie insbesondere den Türgriff, die Leisten an der Innenseite der Gerätetür sowie die Bedienelemente am besten nach jedem Benutzen.

Unter Umständen lassen sich sonst Fett oder andere Rückstände nicht mehr entfernen, und es können Verfärbungen auftreten.

■ Trocknen Sie die Oberflächen anschließend mit einem weichen Tuch.

Beachten Sie außerdem die folgenden Hinweise zu Ihrer Glas-, Aluminium- oder Edelstahl-Front, damit die Oberflächen nicht verkratzen oder sich verändern.

Geräte mit Glas-Front

Gerätefront und Bedienelemente sind empfindlich gegen Kratzer.

Vermeiden Sie

- scheuernde Reinigungsmittel, wie z. B. Scheuerpulver, Scheuermilch,

- scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,

- Backofenspray.

Geräte mit Aluminium-Front

Aluminium ist ein lebendiges Material. Blickwinkel, Lichteinfall und Umfeld bestimmen die reflektierende Wirkung und damit die Optik des Gerätes.

Die Aluminiumoberflächen und Bedienelemente können sich verfärben oder verändern, wenn Verschmutzungen länger einwirken.

Entfernen Sie Verschmutzungen daher sofort.

Gerätefront und Bedienelemente sind empfindlich gegen Kratzer und Schnitte.

Vermeiden Sie

- soda-, säure- oder chloridhaltige Reinigungsmittel

– scheuernde Reinigungsmittel, wie z. B. Scheuerpulver, Scheuermilch,

- scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,

– Edelstahl-Reinigungsmittel,

- kalklösende Reinigungsmittel,

– Geschirrspülmaschinen-Reiniger,

- Backofenspray.

Geräte mit Edelstahl-Front

Gerätefront und Bedienelemente sind empfindlich gegen Kratzer und Schnitte.

Beachten Sie die unterschiedlichen Reinigungshinweise für die Edelstahlflächen und die Bedienelemente in Edelstahl-Optik.

- Edelstahlflächen

Zur Reinigung eignet sich ein nicht scheuerndes Edelstahl-Reinigungsmittel.

Vermeiden Sie

• soda-, säure- oder chloridhaltige Reinigungsmittel,
  – scheuernde Reinigungsmittel, wie z. B. Scheuerpulver, Scheuermilch,
• scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten.

Um ein schnelles Wiederverschmutzen zu verhindern, gibt es Edelstahl-Pflegemittel, die Sie auch über den Kunden-dienst erhalten können.

Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

- Bedienelemente in Edelstahl-Optik

Die Bedienelemente können sich verfärben oder verändern, wenn Verschmutzungen länger einwirken. Entfernen Sie Verschmutzungen daher sofort.

Vermeiden Sie

• soda-, säure- oder chloridhaltige Reinigungsmittel,
• scheuernde Reinigungsmittel, wie z. B. Scheuerpulver, Scheuermilch,
• scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
  – Edelstahl-Reinigungsmittel,
• Backofenspray.

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Folgende Störungen können Sie jedoch selbst beheben:

Was tun wenn ...

... der Backofen nicht heiß wird?

Prüfen Sie,

■ ob eine Backofenfunktion und eine Temperatur eingestellt ist.
■ ob die Sicherung der Hausinstallation ausgelöst hat. Fordern Sie den Elektro-Fachmann oder Kundendienst an.

.. die Beheizung funktioniert, aber nicht die Garraumbeleuchtung?

Die Glühlampe ist defekt.

So wechseln Sie die Lampe aus:

■ Das Gerät elektrisch vom Netz trennen: Den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten.
■ Das Aufnahmegitter herausnehmen.

■ Die Lampenabdeckung aus der Halterung heben.

■ Die Glühlampe auswechseln. Nehmen Sie zum Kauf der neuen Lampe die defekte am besten mit, damit Sie auf jeden Fall die richtige Ausführung (230 V, 25 W, E 14, thermisch belastbar bis 300 °C) und Form erhalten.

■ Die Lampenabdeckung in die Halterung drücken, und das Aufnahmegitter einsetzen.

Der Wiedereinbau erfolgt in umgekehrter Reihenfolge. Die Teile sorgfältig einbauen.

... nach einem Garvorgang ein Betriebsgeräusch zu hören ist?

Das ist keine Störung!

Damit sich nach dem Abschalten des Backofens keine Luftfeuchtigkeit im Garraum, an der Bedienblende oder am Schrankumbau niederschlagen kann, läuft das Kühlgebläse für einige Zeit nach. Sinkt die Backofentemperatur unter einen bestimmten Wert, schaltet sich das Kühlgebläse automatisch aus.

Die Temperatur sinkt schneller, wenn die Gerätetür ganz oder teilweise geöffnet wird.

... der Kuchen / das Gebäck nach der in der Backtabelle angegebenen Zeit noch nicht gar ist?

Prüfen Sie,

■ ob die richtige Backtemperatur eingestellt ist.
■ ob Sie das Rezept verändert haben. Die Zugabe von mehr Flüssigkeit, mehr Eiern erfordert aufgrund des feuchteren Teiges eine längere Back zeit.
■ ob sich beim Backen mit Heißluft plus 📋 oder Pizzabacken 🌐 der Fettfilter vor dem Gebläse befindet. In diesem Fall verlängert sich die Backzeit um ca. 10 – 15 Minuten.

... der Kuchen / das Gebäck einen Bräunungsunterschied aufweist?

Ein gewisser Unterschied in der Bräu-nung ist immer vorhanden. Deshalb wird schon in den Produkt-Informationen aller Hersteller für Elektroherde ein Bräunungsunterschied in Prozent angegeben. Der Wert, gültig für ein Back-blech, wird nach einem Normverfahren ermittelt.

Prüfen Sie bei einem sehr großen Bräunungsunterschied:

bei Heißluft plus 📁:

• ob die Temperatur zu hoch eingestellt ist.
• ob sich der Fettfilter vor dem Gebläse befindet.
  – ob die richtige Einschubebene gewählt wurde.

bei Ober- und Unterhitze ☐:

- aus welchem Material und aus welcher Farbe die Backform besteht. Helle, blanke Formen sind nicht so gut geeignet.

- ob die richtige Einschubebene gewählt wurde.

... sich an dem katalytischen Email rostfarbene Verfleckungen zeigen?

Beim Braten auf dem Rost werden durch den Luftstrom teilweise Gewürze mitgerissen, die sich an den Innenwänden absetzen. Solche Flecken werden durch die Katalyse nicht entfernt; sie lassen sich mit warmem Wasser, Spülmittel und einer weichen Bürste entfernen.

... der Strom ausgefallen ist und im Display der Zeitschaltuhr anstatt der Tageszeit "12:00" und das Dreieck ▲ unter dem Symbol ⏻ blinken?

Alle eingegebenen Zeiten wurden durch den Stromausfall gelöscht.

■ Die Tageszeit und eventuell programmierte Garzeiten neu eingeben.

... beim Abstellen des akustischen Signals mit der Taste ▲ im Display der Zeitschaltuhr "0:00" erscheint?

Das ist keine Störung! Nach kurzer Zeit erscheint die Tageszeit.

Bei Störungen, die Sie nicht selbst beseitigen können, benachrichtigen Sie bitte Ihren Fachhändler oder den Kundendienst.

Das beigefügte Adressenverzeichnis enthält die Anschriften des Kundendienstes.

Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes.

Die Informationen finden Sie auf dem Typenschild, das bei geöffneter Geräte- tür unterhalb des Garraums zu sehen ist.

Geben Sie bei Herden auch die Modellbezeichnung und die Fabrikationsnummer Ihres Kochfeldes an.

Dieses Zubehör erhalten Sie beim Fachhandel oder Kundendienst.

Teleskop-Einzel-Auszüge

Die Teleskop-Einzel-Auszüge bieten Ihnen drei Einschubebenen.

Jede Einschubebene kann vollständig aus dem Backofen herausgezogen werden und ermöglicht einen guten Überblick über das Gargut.

Spritzschutzeinsatz

Der Spritzschutzeinsatz wird in die Fettpfanne gelegt.

Beim Grillen oder Braten auf dem Rost schützt er den abtropfenden Fleischsaft vor dem Verbrennen, damit dieser noch weiterverwendet werden kann.

Entnahmegriff

Der Entnahmegriff erleichtert Ihnen das Herausnehmen von Fettpfanne, Backblech und Rost.

Pizzaform

Die runde Form ist gut geeignet für die Zubereitung von Pizza, flachen Kuchen aus Hefe- oder Rührteig, süßen und herzhaften Tartes, überbackenen Desserts, Fladenbrot oder zum Aufbacken tiefgekühlter Kuchen oder Pizza.

Bräter

Der Bräter kann im Gegensatz zu anderen Brätern direkt in die Aufnahmegitter des Backofens eingeschoben werden. Er ist wie das Backblech mit einem Ausziehschutz versehen.

Die Oberfläche des Bräters ist mit einer Antihaftversiegelung beschichtet.

Den Bräter erhalten Sie mit einer Tiefe von 22 oder 35 cm.

Die passenden Deckel sind separat erhältlich.

Katalytisch emaillierte Seitenwände

Sie werden hinter den Aufnahmegittern eingesetzt und schützen die Garraumwände vor Verschmutzungen.

Geben Sie bei der Bestellung unbedingt Ihre Modellbezeichnung an und ob Ihr Gerät mit Aufnahmegittern oder Teleskop-Einzel-Auszügen ausgerüstet ist.

Die Installation des Gerätes an das Elektronetz darf nur von einem qualifizierten Elektro-Fachmann durchgeführt werden, der die landesüblichen Vorschriften und die Zusatz-Vorschriften der örtlichen Elektro-Ver-sorgungsunternehmen genau kennt und sorgfältig einhält.

Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte Elektroanlage erfolgen.

Der Anschluss an eine Steckdose (nach VDE 0701) ist zu empfehlen, da er den Kundendienst erleichtert.

Falls für den Benutzer die Steckdose nicht mehr zugänglich oder ein Festanschluss vorgesehen ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein.

Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60 335).

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild, das bei geöffneter Gerätetür unterhalb des Garraums zu sehen ist.

Diese Angaben müssen mit denen des Netzes übereinstimmen.

Auch bei Rückfragen an ein Vertriebszentrum geben Sie bitte immer die Spannung sowie die Modellbezeichnung und Fabrikationsnummer an.

Bei Anschlussänderung oder Aus- tausch der Anschlussleitung muss der Kabeltyp H 05 VV-F oder H 05 RR-F mit geeignetem Quer- schnitt verwendet werden.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE - EN 1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE - SN 50) vorzuschalten. Durch elektronische Bauteile kann im Fehlerfall ein Fehlerstrom mit einem Gleichstromanteil von mehr als 6 mA oder von mehr als 20 % des Gesamtfehlerstroms verursacht werden.

Es sind daher in der Installation unbedingt gleichstromsensitive Fehlerstrom-Schutzschalter zu verwenden.

Anschlussschema Herd

Der Herd muss mit einer Anschlussleitung vom Kabeltyp H 05 VV-F oder H 05 RR-F mit geeignetem Querschnitt entsprechend dem Anschlussschema angeschlossen werden.

Maximaler Anschlusswert siehe Typenschild.

Kombinierbare Kochfelder

Die Herde dürfen nur mit den vom Hersteller vorgegebenen Kochfeldern kombiniert werden.

Backofen

Der Backofen muss mit einer Anschlussleitung vom Kabeltyp H 05 VV-F oder H 05 RR-F mit geeignetem Querschnitt entsprechend dem Anschluss-schema angeschlossen werden.

Maximaler Anschlusswert siehe Typenschild.

Montieren Sie keine Wärmeschutzleisten am Umbauschrank. Diese Leisten behindern die Kühlluftzufuhr für das Gerät!

600 3555 580-568 547 246 484 580 596 548 23 595

Die Netzanschlussdose spannungslos machen. Beachten Sie das Anschlussschema auf dem Herd!

■ Den Herd elektrisch anschließen.
■ Den Herd vor den Unterschrank stellen.
■ Den Stecker des eingebauten Kochfeldes in die Kupplung des Herdes stecken.
■ Den Herd in den Unterschrank schieben und ausrichten.

■ Die Gerätetür öffnen und den Herd mit zwei Schrauben an den Seitenwänden des Schrankes befestigen.

Das Gerät darf nur im eingebauten Zustand betrieben werden.

Montieren Sie keine Wärmeschutzleisten am Umbauschrank. Diese Leisten behindern die Kühlluftzufuhr für das Gerät!

593-595 2.565 560-568 547 246 484 580 596 548 595 22

Die Netzanschlussdose spannungslos machen.

■ Den Backofen elektrisch anschließen.
■ Den Backofen in den Umbauschrank schieben und ausrichten.

■ Die Gerätetür öffnen und den Backofen mit zwei Schrauben an den Seitenwände des Schrankes befestigen.

Das Gerät darf nur im eingebauten Zustand betrieben werden.

M.-Nr. 06 483 580 / 01 - 4705

de-DE

Innovationen, technische Änderungen, Druckfehler und Irrtümer vorbehalten.

imperial-Werke oHG

Küchen-Einbaugeräte

Borries- / Installstraße 10-18

D-32257 Bünde

Fon +49 (0) 52 23.481-0
