Marke	AEG
Modell	Kombi 2000
Gerätetyp	Unterbau-Backofen
Energieeffizienzklasse	A
Energieverbrauch (Heißluft)	0,85 kWh/Programm
Energieverbrauch (Ober-/Unterhitze)	0,93 kWh/Programm
Fassungsvermögen	72 l
Gewicht	31,4 kg
Abmessungen (H x B x T)	ca. 594 x 594 x 573 mm
Heizarten	Ober-/Unterhitze, Heißluft mit Ringheizkörper, Unterhitze, Grillstufe 1 & 2, Auftauen, Dörren
Steuerung	Drehknöpfe für Ofenfunktion und Temperatur, elektronischer Programmspeicher mit Display
Timer-Funktionen	Tageszeit, Kurzzeit-Wecker, Dauer, Ende
Ausstattung	Kombirost, Universalblech
Reinigung	Tür mit 3 Glasscheiben ausbaubar, Einhängegitter herausnehmbar, Backofenlampe austauschbar, katalytische Emaille (falls vorhanden)
Sicherheit	Kindersicherung (empfohlen), Sicherheitsthermostat, automatische Abschaltung bei Timer

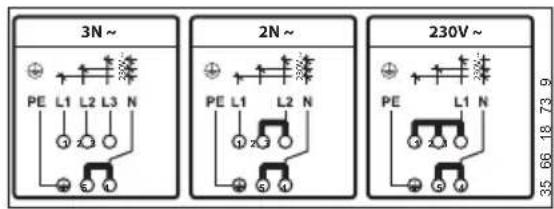

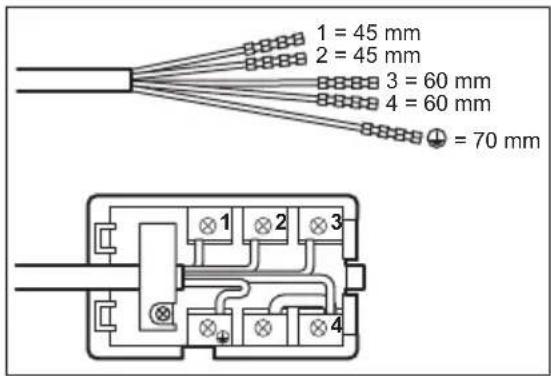

Elektrischer Anschluss	230 V, 1-phasig oder 400 V 3-phasig (umstellbare Klemmleiste)

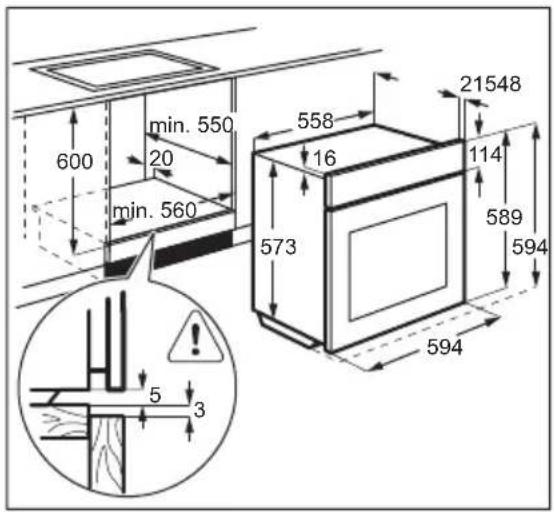

Montage	Einbaugerät, min. Einbaunische 560 x 550 mm (B x H), Tiefe min. 550 mm
Service	Original-Ersatzteile über www.aeg.com/shop, Kundendienst mit Modell-, Produkt- und Seriennummer

Häufig gestellte Fragen - Kombi 2000 AEG

Wie stelle ich die Uhrzeit am Kombi 2000 ein?

Nach dem Anschließen oder einem Stromausfall blinkt die Zeitanzeige. Drücken Sie die Tasten + oder -, um die Uhrzeit einzustellen. Nach etwa 5 Sekunden hört das Blinken auf. Sie können die Uhrzeit nicht ändern, während die Funktionen Dauer oder Ende aktiv sind.

Welche Ofenfunktionen hat das Gerät?

Der Kombi 2000 bietet folgende Funktionen: Ober-/Unterhitze, Heißluft mit Ringheizkörper, Unterhitze, Grillstufe 1 (für flache Lebensmittel), Grillstufe 2 (für größere Mengen), Auftauen und Dörren.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie folgende Punkte: Ist der Backofen eingeschaltet? Ist die Uhr eingestellt? (ansonsten 12:00 anzeigen) Sind die Einstellungen korrekt? Ist die Sicherung durchgebrannt? Falls die Sicherung wiederholt auslöst, wenden Sie sich an eine Elektrofachkraft.

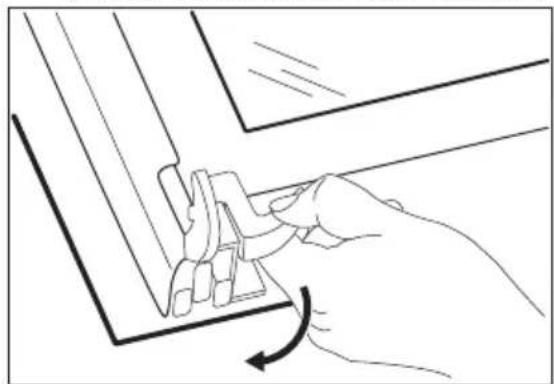

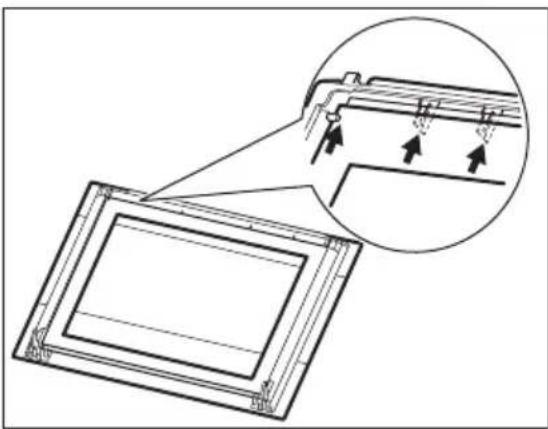

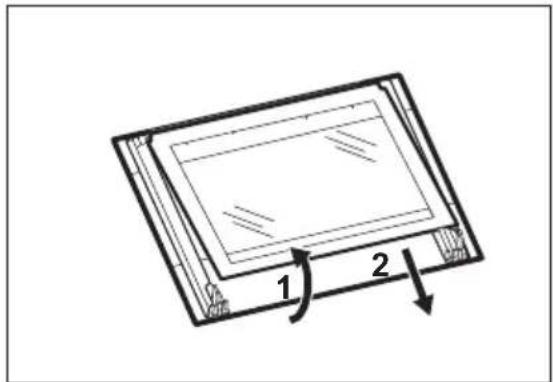

Wie reinige ich die Backofentür?

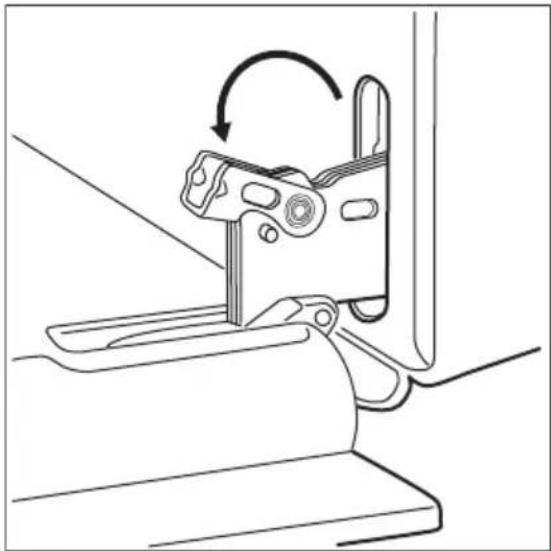

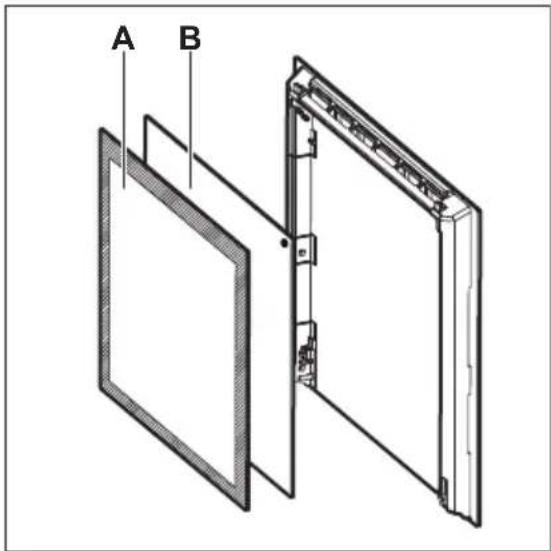

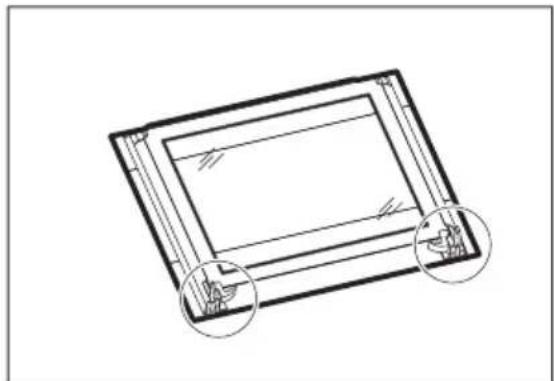

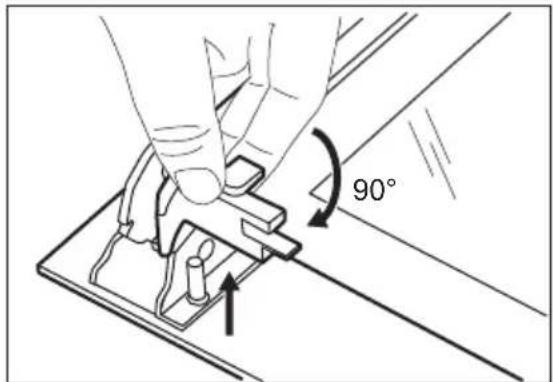

Die Tür hat drei Glasscheiben. Zum Reinigen können Sie die Tür aushängen und die Glasscheiben entnehmen. Gehen Sie dazu wie folgt vor: Klappen Sie die Tür ganz auf, heben Sie die Scharnierhebel an, schließen Sie die Tür halb und ziehen Sie sie nach vorne heraus. Lösen Sie die Verriegelung und nehmen Sie die Scheiben heraus. Reinigen Sie sie mit Wasser und Spülmittel, trocknen Sie sie und bauen Sie sie in umgekehrter Reihenfolge wieder ein.

Wie tausche ich die Backofenlampe aus?

Schalten Sie das Gerät aus und entfernen Sie die Sicherung oder schalten Sie den Schutzschalter aus. Drehen Sie die Glasabdeckung der Lampe gegen den Uhrzeigersinn ab. Ersetzen Sie die Lampe durch eine hitzebeständige Lampe (bis 300 °C) mit gleicher Leistung. Setzen Sie die Glasabdeckung wieder auf.

Hat das Gerät eine Kindersicherung?

Ja, das Gerät kann mit einer Kindersicherung ausgestattet sein. Lesen Sie in der Bedienungsanleitung nach, wie Sie diese aktivieren. Es wird empfohlen, die Kindersicherung einzuschalten, um Kinder vor heißen Oberflächen zu schützen.

Wie verwende ich die Grillfunktion?

Heizen Sie den leeren Backofen 3 Minuten vor. Legen Sie das Grillgut auf den Kombirost. Wählen Sie Grillstufe 1 oder 2 und stellen Sie die gewünschte Temperatur ein (maximal). Die Grillzeiten entnehmen Sie der Tabelle in der Anleitung.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang sind enthalten: ein Kombirost für Kochgeschirr und Braten sowie ein Universalblech für Kuchen und zum Auffangen von Fett.

Kann ich den Ofen auch zum Auftauen nutzen?

Ja, die Funktion Auftauen eignet sich zum Auftauen von Tiefkühlkost wie Gemüse, Obst oder Fleisch. Die Auftauzeit hängt von Menge und Größe ab. Verwenden Sie den Kombirost und stellen Sie das Gerät auf die Auftaufunktion.

Was mache ich bei einer Störung im Display (z.B. 400)?

Wenn das Display 400 anzeigt und ein Signal ertönt, ist der Backofen nicht ordnungsgemäß an die Stromversorgung angeschlossen. Überprüfen Sie den Anschluss (siehe Anschlussplan). Bei anhaltenden Problemen kontaktieren Sie den autorisierten Kundendienst.

BEDIENUNGSANLEITUNG Kombi 2000 AEG

1. SICHERHEITSHINWEISE....3

2. SICHERHEITSANWEISUNGEN....5

3. GERÄTEBESCHREIBUNG....7

4. VOR DER ERSTEN INBETRIEBNAHME....8

5. TÄGLICHER GEBRAUCH....9

6. UHRFUNKTIONEN....11

7. VERWENDUNG DES ZUBEHÖRS....11

8. ZUSATZFUNKTIONEN....12

9. TIPPS UND HINWEISE....12

10. REINIGUNG UND PFLEGE....19

11. FEHLERSUCHE....23

12. MONTAGE.... 24

13. ENERGIEEFFIZIENZ....25

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Sich Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu holen:

Ihr Produkt für einen besseren Service zu registrieren:

www.registeraeg.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.aeg.com/shop

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden: Modell, Produktnummer (PNC), Seriennummer.

Diese Informationen finden Sie auf dem Typenschild.

⚠️ Warnungs-/Sicherheitshinweise

① Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Berührbare Teile sind heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.
• Kinder bis zu 3 Jahren sind während des Betriebs unbedingt von dem Gerät fernzuhalten.

1.2 Allgemeine Sicherheit

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.

- Zur Vermeidung von möglichen Gefahren muss das Bedienfeld so an den Backofen angeschlossen werden, dass die Farben der Anschlüsse übereinstimmen.

- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

- Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.

- Trennen Sie das Gerät vor Wartungsarbeiten von der Stromversorgung.

- Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

- Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

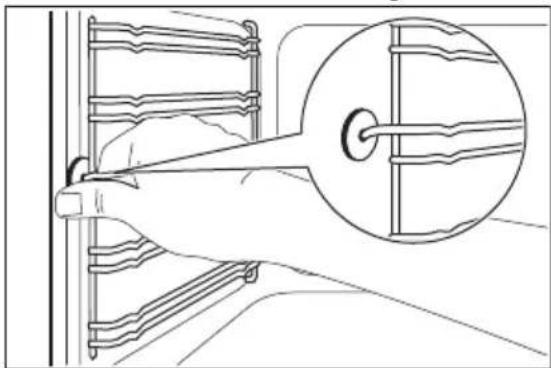

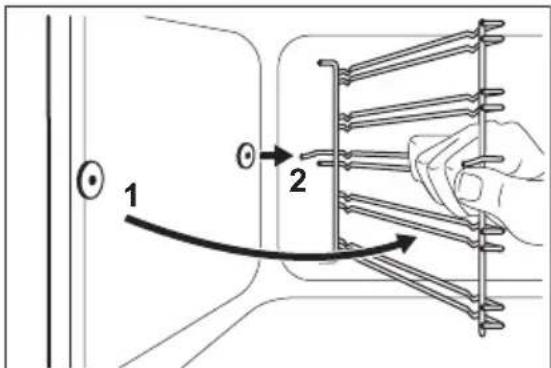

- Ziehen Sie die Einhängegitter erst vorne und dann hinten von der Seitenwand weg und nehmen Sie sie heraus. Führen Sie zum Einsetzen der Einhängegitter die obigen Schritte in umgekehrter Reihenfolge durch.

- Gemäß den Verdrahtungsregeln muss bei Festverdrahtung eine Vorrichtung zur Trennung des Gerätes von der Spannungsversorgung vorhanden sein.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Bewegen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Ziehen Sie das Gerät nicht am Griff.
• Das Küchenmöbel und die Einbaunische müssen die passenden Abmessungen aufweisen.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Stellen Sie sicher, dass das Gerät unterhalb von bzw. zwischen sicheren Konstruktionen montiert wird.
• Einige Teile des Geräts sind stromführend. Das Küchenmöbel muss auf allen Seiten mit dem Gerät abschließen, um einen Kontakt mit stromführenden Teilen zu vermeiden.
  • Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss an die Stromversorgung angeschlossen werden.

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich anderenfalls an eine Elektrofachkraft.
• Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür nicht berührt oder in ihre Nähe gelangt, insbesondere wenn die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen

möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Erdschlüsse, Kontakte.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Das Gerät entspricht den EWG-Richtlinien.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
  • Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

- Schalten Sie das Gerät nach jedem Gebrauch aus.

- Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft austreten.

- Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

- Üben Sie keinen Druck auf die geöffnete Gerätetür aus.

- Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

- Öffnen Sie die Gerätetür vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthalten, kann ein Alkohol-Luftgemisch entstehen.

- Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in das Geräts gelangen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Heizen Sie den Backofen nicht mit der Mikrowellenfunktion vor.

WARNUNG!

Das Gerät könnte beschädigt werden.

• Um Beschädigungen und Verfärbungen der Emaillebeschichtung zu vermeiden:
  – Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
  – Legen Sie keine Alufolie direkt auf den Boden des Geräts.
  – Stellen Sie kein Wasser in das heiße Gerät.
  – Lassen Sie nach dem Ausschalten des Geräts kein feuchtes Geschirr oder feuchte Speisen im Backofeninnenraum stehen.
  – Gehen Sie beim Herausnehmen oder Einsetzen der Innenausstattung sorgfältig vor

- Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

- Verwenden Sie für feuchte Kuchen das tiefe Blech. Fruchtsäfte können bleibende Flecken verursachen.

- Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

• Die Backofentür muss bei Betrieb stets geschlossen sein.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an den autorisierten Kundendienst.

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie bitte unbedingt die Anweisungen auf der Verpackung.
• Reinigen Sie die katalytische Emailbeschichtung (falls vorhanden) nicht mit Reinigungsmitteln.

2.5 Backofenbeleuchtung

• Die Leuchtmittel in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie sie nicht für die Raumbeleuchtung.

3. GERÄTEBESCHREIBUNG

3.1 Gesamtansicht

WARNUNG! Stromschlaggefahr.

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Lampe austauschen.
- Verwenden Sie dazu eine Lampe mit der gleichen Leistung.

2.6 Entsorgung

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
- Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere im Gerät einschließen.

2.7 Service

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
• Verwenden Sie ausschließlich Originalersatzteile.

1 Bedienfeld
2 Kochfeld-Einstellknöpfe
3 Betriebskontrolllampe/-symbol
4 Backofen-Einstellknopf
5 Elektronischer Programmspeicher
6 Temperaturwahlknopf
7 Temperaturanzeige/-symbol
8 Heizelement
9 Backofenbeleuchtung
10 Ventilator
11 Einhängegitter, herausnehmbar
12 Einschubebenen

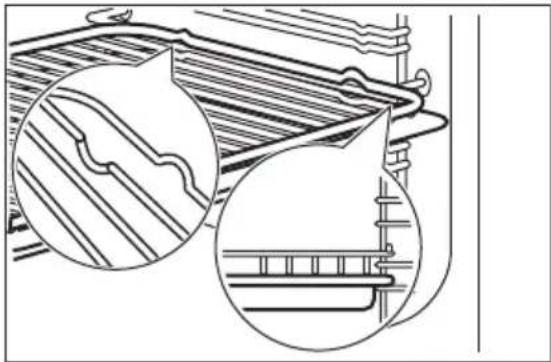

3.2 Zubehör

- Kombirost

Für Kochgeschirr, Kuchenformen, Braten.

- Universalblech

Für Kuchen und Plätzchen. Zum Backen und Braten oder zum Auffangen von austretendem Fett.

4. VOR DER ERSTEN INBETRIEBNAHME

WARNUNG!

Siehe Kapitel "Sicherheitshinweise".

4.1 Erste Reinigung

Nehmen Sie die Zubehörteile und die herausnehmbaren Einhängegitter aus dem Gerät.

Siehe Kapitel „Reinigung und Pflege“.

Reinigen Sie das Gerät und die Zubehörteile vor der ersten Inbetriebnahme.

Setzen Sie das Zubehör und die herausnehmbaren Einhängegitter wieder in ihrer ursprünglichen Position ein.

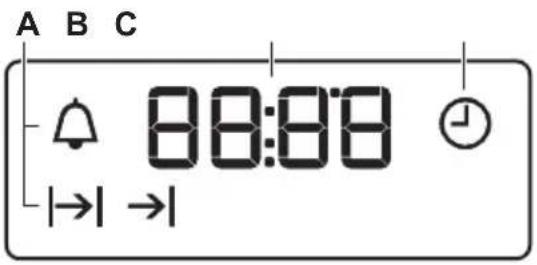

4.2 Einstellen der Uhrzeit

Die Uhrzeit muss vor der Inbetriebnahme des Backofens eingestellt werden.

Die Anzeige für die Tageszeit-Funktion blinkt, wenn Sie das Gerät an die Stromversorgung anschließen, nach einem Stromausfall und wenn der Timer nicht eingestellt ist.

Stellen Sie die Uhrzeit mit den Tasten oder ein.

Nach etwa fünf Sekunden hört die Anzeige auf zu blinken und zeigt die eingestellte Uhrzeit an.

4.3 Ändern der Uhrzeit

Sie können die Uhrzeit nicht ändern, während die

Funktionen Dauer oder Ende eingeschaltet sind.

Drücken Sie wiederholt, bis die Kontrolllampe für die Tageszeit-Funktion blinkt. Gehen Sie zum Einstellen der neuen Uhrzeit wie unter „Einstellen der Uhrzeit“ beschrieben vor.

4.4 Vorheizen

Heizen Sie das leere Gerät vor, um Fettreste zu verbrennen.

1. Stellen Sie die Funktion und die Höchsttemperatur ein.
2. Lassen Sie das Gerät 1 Stunde lang eingeschaltet.
3. Stellen Sie die Funktion und stellen Sie die Höchsttemperatur ein.
4. Lassen Sie das Gerät 15 Minuten lang eingeschaltet.
5. Stellen Sie die Funktion 📋 und stellen Sie die Höchsttemperatur ein.
6. Lassen Sie das Gerät 15 Minuten lang eingeschaltet.
   Das Zubehör kann heißer werden als bei normalem Gebrauch. Das Gerät kann Geruch und Rauch verströmen. Das ist normal. Sorgen Sie für eine ausreichende Raumbelüftung.

5. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel "Sicherheitshinweise".

5.1 Ein- und Ausschalten des Geräts

Je nach Modell besitzt Ihr Gerät Kontrolllampen, Knopfsymbole oder Anzeigen:

• Die Lampe leuchtet, während das Gerät in Betrieb ist.
• Das Symbol zeigt an, ob der Knopf eine der Kochzonen, die Ofenfunktionen oder die Temperatur regelt.
• Die Anzeige leuchtet während der Aufheizphase des Backofens auf.

1. Drehen Sie den Backofen-Einstellknopf auf die gewünschte Ofenfunktion.
2. Drehen Sie den Temperaturwahlschalter auf die gewünschte Temperatur.
3. Zum Ausschalten des Geräts drehen Sie den Backofen-Einstellknopf und den Temperaturwahlschalter auf Aus.

5.2 Ofenfunktionen

Ofenfunktion Anwendung
[0xx6]	Stellung Aus Das Gerät ist ausgeschaltet.
[KDES]	Ober-/Unterhitze Zum Backen und Braten auf einer Ebene.
[KSTS]	Unterhitze Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
	Heißluft mit RingheizkörperZum Backen auf bis zu drei Einschubebenen und zum Dörren von Lebensmitteln.Stellen Sie eine 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze ein.
	Grillstufe 1 Zum Grillen von flachen Lebensmitteln und zum Toasten von Brot.
	Grillstufe 2 Zum Grillen flacher Lebensmittel in größeren Mengen und zum Toasten von Brot.

Ofenfunktion Anwendung

Auftauen Diese Funktion kann zum Auftauen von Tiefkühlgerichten wie z. B. Gemüse und Obst verwendet werden. Die Auftauzeit hängt ab von der Menge und Größe der Tiefkühlgerichte.

5.3 Display

A. Funktionsanzeigen
B. Zeitanzeige
C. Funktionsanzeige

5.4 Tasten

Taste Funktion Beschreibung
—	MINUS Einstellen der Zeit.
💡	UHR Einstellen einer Uhrfunktion.
+	PLUS Einstellen der Zeit.

5.5 Kochzonen-Einstellknöpfe

Das Kochfeld kann mit den Kochzonen-Einstellknöpfen bedient werden. Siehe hierzu die Bedienungsanleitung des Kochfelds.

Lesen Sie bitte die Sicherheitshinweise in der Gebrauchsanleitung für das Kochfeld sorgfältig durch.

5.6 Kochstufen

Knopfstellung Funktion

0 Stellung Aus

1 - 9 Kochstufen

1. Drehen Sie den Einstellknopf auf die gewünschte Kochstufe.

2. Zum Beenden des Kochvorgangs muss der Einstellknopf in die Stellung Aus gedreht werden.

5.7 Verwenden der Zweikreis-Kochzone (falls vorhanden)

Drehen Sie den Knopf im Uhrzeigersinn, um die Zweikreis-Kochzone einzuschalten. Drehen Sie ihn jedoch nicht über die Endposition hinaus.

1. Drehen Sie den Knopf im Uhrzeigersinn auf die Stellung 9.
2. Drehen Sie den Knopf langsam, bis er hörbar einrastet. Jetzt sind beide Kochzonen eingeschaltet.
3. Zum Einstellen der gewünschten Kochstufe siehe „Kochstufen“.

6. UHRFUNKTIONEN

6.1 Tabelle der Uhrfunktionen

Uhrfunktion Anwendung
	Tageszeit Zum Einstellen, Ändern oder Abfragen der Uhrzeit.
	Kurzzeit-Wecker Zum Einstellen einer Countdown-Zeit. Diese Funktion hat keine Auswirkung auf den Gerätebetrieb.
|→|	Dauer Zum Einstellen der Garzeit für den Backofen.
→|	Ende Zum Einstellen der Uhrzeit, zu der der Backofen ausgeschaltet werden soll.

Sie können die Funktionen

Dauer und Ende gleichzeitig verwenden, um festzulegen, wie lange das Gerät eingeschaltet sein soll und wann es ausgeschaltet werden soll. So können Sie bewirken, dass das Gerät erst nach Ablauf einer bestimmten Zeit eingeschaltet wird. Stellen Sie zuerst die Dauer und dann das Ende ein.

6.2 Einstellen der Uhrfunktionen

Für Dauer und Ende stellen Sie eine Ofenfunktion und die gewünschte Gartemperatur ein. Für den Kurzzeit-Wecker ist diese Einstellung nicht erforderlich.

1. Drücken Sie mehrmals, bis die Anzeige für die erforderliche Uhrfunktion blinkt.
2. Drücken Sie oder, um die Zeit für die gewünschte Uhrfunktion einzustellen.

Die Uhrfunktion ist eingeschaltet. Die von Ihnen eingestellte Uhrfunktion wird im Display angezeigt.

Im Fall des Kurzzeit-Weckers zeigt das Display die verbleibende Zeit an.

1. Nach Ablauf der eingestellten Zeit blinkt die Anzeige der Uhrfunktion und es ertönt ein akustisches Signal. Drücken Sie eine beliebige Taste, um den Signalton abzustellen.
2. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf die Aus-Position.

Bei den Funktionen Dauer

|→| und Ende → wird das Gerät automatisch ausgeschaltet.

6.3 Ausschalten der Uhrfunktionen

1. Drücken Sie so oft, bis die Anzeige für die gewünschte Funktion blinkt.
2. Halten Sie — gedrückt. Nach einigen Sekunden wird die Uhrfunktion ausgeschaltet.

7. VERWENDUNG DES ZUBEHÖRS

WARNUNG!

Siehe Kapitel "Sicherheitshinweise".

7.1 Einsetzen des Zubehörs

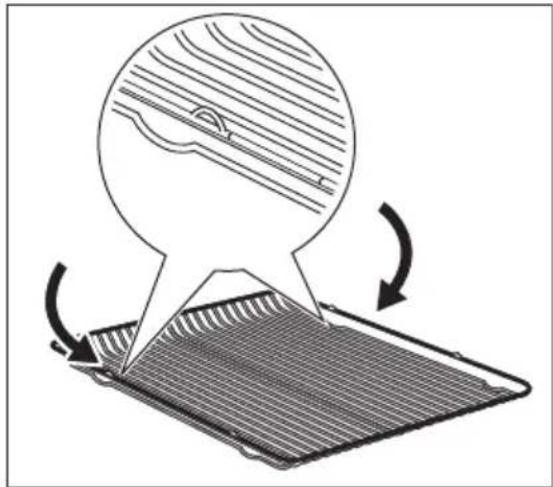

Kombirost:

Schieben Sie den Kombirost zwischen die Führungsstäbe der Einhängegitter, mit den Füßen nach unten zeigend.

Schieben Sie das tiefe Blech zwischen die Führungsstäbe der Einhängegitter.

Wenn das Gerät in Betrieb ist, wird automatisch das Kühlgebläse eingeschaltet, um die Geräteflächen zu kühlen. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

8.2 Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Geräts oder defekte Bestandteile können

9. TIPPS UND HINWEISE

WARNUNG!

Siehe Kapitel "Sicherheitshinweise".

Kombirost und tiefes Blech zusammen: Schieben Sie das tiefe Blech zwischen die Führungsstäbe der Einhängegitter und den Kombirost auf die Führungsstäbe darüber. Achten Sie darauf, dass die Füße nach unten zeigen.

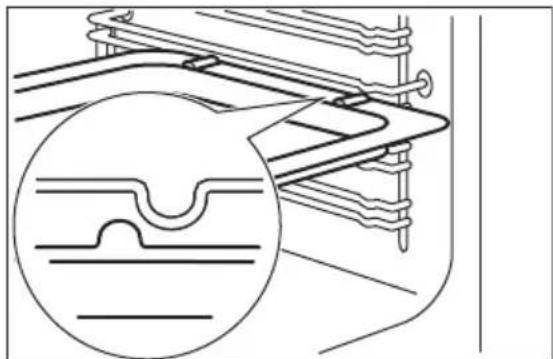

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Diese Einkerbungen dienen auch als Kippsicherung. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen gesichert.

zu einer gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

Die Temperaturen und Backzeiten in den Tabellen sind nur Richtwerte. Sie sind abhängig von den Rezepten, der Qualität und der Menge der verwendeten Zutaten.

9.1 Allgemeine Informationen

• Das Gerät hat fünf Einschubebenen. Die Einschubebenen werden vom Boden des Backofens aus gezählt.
• Das Gerät ist mit einem exklusiven Umluft- und Dampfsystem zur Regelung der Luftzirkulation und des Dampfkreislaufs ausgerüstet. Das Garen mit Dampf macht Ihre Speisen innen weich und außen knusprig. Gardauer und Energieverbrauch werden dabei auf ein Minimum reduziert.
• Es kann sich Feuchtigkeit im Gerät oder an den Glastüren niederschlagen. Das ist normal. Stehen Sie beim Öffnen der Tür während des Betriebs stets in sicherer Entfernung zum Gerät. Um die Kondensation zu reduzieren, heizen Sie das Gerät immer 10 Minuten vor dem Garen vor.
• Wischen Sie das Gerät nach jedem Gebrauch mit einem Tuch trocken.
• Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie das Kochgeschirr nicht mit Aluminiumfolie. Dies könnte das Garergebnis beeinträchtigen und die Emailbeschichtung beschädigen.

9.2 Backen von Kuchen

• Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen ist.
- Wenn Sie zwei Backbleche gleichzeitig nutzen, lassen Sie eine Ebene dazwischen frei.

9.3 Garen von Fleisch und Fisch

• Setzen Sie beim Garen von Speisen mit hohem Fettgehalt ein tiefes Blech ein, damit keine hartnäckigen Flecken im Backofen verbleiben.
• Das Fleisch vor dem Anschneiden mindestens 15 Minuten ruhen lassen, damit der Fleischsaft nicht ausläuft.
• Um die Rauchentwicklung beim Braten zu vermindern, geben Sie etwas Wasser in das tiefe Blech. Um die Kondensierung des Rauchs zu vermeiden, geben Sie jedes Mal, wenn das Wasser verdampft ist, erneut Wasser in das tiefe Blech.

9.4 Garzeiten

Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab.

Beobachten Sie den Garfortschritt. Finden Sie heraus, welche Geräteeinstellungen (Garstufe, Gardauer usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen am besten geeignet sind.

9.5 Back- und Brattabelle

Kuchen

Gargut Ober-/Unterhitze Heißluft mit Ringheiz-körper				Dauer (Min.)	Bemerkun-gen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Rührteig 170 2 160 3 (2 und 4) 45 - 60 In einer Ku-					chenform
Mürbeteig 170 2 160 3 (2 und 4) 20 - 30 In einer Ku-Gargut Ober-/Unterhitze Heißluft mit Ringheiz-körper				Dauer (Min.)	chenformBemerkungen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Buttermilch-Käsekuchen	170 1 165 2 60 - 80 In einer Ku-				chenform (26 cm)
Apfelku-chen1)	170 2 160 2 (links undrechts)			80 - 100 2 Kuchen-formen (20 cm) auf dem Kom-birost
Strudel/Stollen	175 3 150 2 60 - 80 Auf dem				Backblech
Marmela-denkuchen	170 2 165 2 (links undrechts)			30 - 40 In einer Ku-chenform (26 cm)
Biskuit 170 2 160 2 50 - 60 In einer Ku-					chenform (26 cm)
Stollen/Üppiger Früchteku-chen1)	160 2 150 2 90 - 120 In einer Ku-				chenform (20 cm)
Rosinenku-chen1)	175 1 160 2 50 - 60 In einer				Brotform
Kleine Ku-chen - eine Ebene	170 3 140 - 150 3 20 - 30 Auf dem				Backblech
Kleine Ku-chen - zwei Ebenen	-- 140 - 150 2 und 4 25 - 35 Auf dem				Backblech
Kleine Ku-chen - drei Ebenen	-- 140 - 150 1, 3 und 5 30 - 45 Auf dem				Backblech
Plätzchen/Feinge-bäck - eine Ebene	140 3 140 - 150 3 30 - 35 Auf dem				Backblech
Gargut Ober-/Unterhitze Heißluft mit Ringheiz-körper				Dauer (Min.)	Bemerkun-gen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Plätzchen/Feinge-bäck - zwei Ebenen	-- 140 - 150 2 und 4 35 - 40 Auf dem				Backblech
Plätzchen/Feinge-bäck - drei Ebenen	-- 140 - 150 1, 3 und 5 35 - 45 Auf dem				Backblech
Baisers - eine Ebene	120 3 120 3 80 - 100 Auf dem				Backblech
Baisers - zwei Ebenen1)	-- 120 2 und 4 80 - 100 Auf dem				Backblech
Rosinen-brötchen1)	190 3 190 3 12 - 20 Auf dem				Backblech
Blätterteig - eine Ebene	190 3 170 3 25 - 35 Auf dem				Backblech
Blätterteig - zwei Ebenen	-- 170 2 und 4 35 - 45 Auf dem				Backblech
Törtchen 180 2 170 2 45 - 70 In einer Ku-					chenform (20 cm)
Üppiger Früchteku-chen	160 1 150 2 110 - 120 In einer Ku-				chenform (24 cm)
Englischer Sandwich-kuchen à la Victoria	170 1 160 2 (links undrechts)			50 - 60 In einer Ku-chenform (20 cm)

1) Backofen 10 Min. vorheizen.

Brot und Pizza

Gargut Ober-/Unterhitze Heißluft mit Ringheiz-körper				Dauer (Min.)	Bemerkungen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Weißbrot1)	190 1 190 1 60 - 70 1 - 2 Stück,				500 g pro Stück
Roggen-brot	190 1 180 1 30 - 45 In einer				Brotform
Brötchen1)	190 2 180 2 (2 und 4) 25 - 40 6 - 8				Brötchen auf einem Backblech
Pizza1)	230 - 250 1 230 - 250 1 10 - 20 Backblech				oder tiefes Blech
Scones1)	200 3 190 3 10 - 20 Auf dem				Backblech

1) Backofen 10 Min. vorheizen.

Pudding

Gargut Ober-/Unterhitze Heißluft mit Ringheiz-körper				Dauer (Min.)	Bemerkun-gen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Nudelau-flauf	200 2 180 2 40 - 50 In einer				Auflauf-form
Gemü-seauflauf	200 2 175 2 45 - 60 In einer				Auflauf-form
Quiche1)	180 1 180 1 50 - 60 In einer				Auflauf-form
Lasagne1)	180 - 190 2 180 - 190 2 25 - 40 In einer				Auflauf-form
Cannello-ni1)	180 - 190 2 180 - 190 2 25 - 40 In einer				Auflauf-form

1) Backofen 10 Min. vorheizen.

Fleisch

Gargut Ober-/Unterhitze Heißluft mit Ringheiz-körper				Dauer (Min.)	Bemerkun-gen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Rindfleisch 200 2 190 2 50 - 70 Kombirost
Schweine-fleisch	180 2 180 2 90 - 120 Kombirost
Kalb 190 2 175 2 90 - 120 Kombirost
Roastbeef, englisch	210 2 200 2 50 - 60 Kombirost
Roastbeef, medium	210 2 200 2 60 - 70 Kombirost
Roastbeef, durch	210 2 200 2 70 - 75 Kombirost
Schwei-neschulter	180 2 170 2 120 - 150 Mit				Schwarte
Schwein-shaxe	180 2 160 2 100 - 120 2 Stück
Lamm 190 2 175 2 110 - 130 Keule
Hähnchen 220 2 200 2 70 - 85 Ganz
Pute 180 2 160 2 210 - 240 Ganz
Ente 175 2 220 2 120 - 150 Ganz
Gans 175 2 160 1 150 - 200 Ganz
Hasenbraten	190 2 175 2 60 - 80 Zerlegt
Hase 190 2 175 2 150 - 200 Zerlegt
Fasan 190 2 175 2 90 - 120 Ganz

Fisch

Gargut Ober-/Unterhitze Heißluft mit Ringheiz-körper				Dauer (Min.)	Bemerkun-gen
	Temperatur (°C)	Ebene Temperatur (°C)	Ebene
Forelle/Seebrasse	190 2 175 2 40 - 55 3 - 4 Fische
Thunfisch/Lachs	190 2 175 2 35 - 60 4 - 6 Filets

9.6 Grillstufe 1

Leeren Backofen 3 Minuten vorheizen.

Gargut Menge Tempera-		Dauer (Min.) Ebene
	Stück (g) Erste Seite Zweite	Seite
Filetsteaks 4 800 max. 12 - 15 12 - 14 4
Beefsteaks 4 600 max. 10 - 12 6 - 8 4
Grillwürste 8 - max. 12 - 15 10 - 12 4
Schweinskotelett	4 600 max. 12 - 16 12 - 14 4
Hähnchen, 2 halbe	2 1000 max. 30 - 35 25 - 30 4
Spieße	4 - max. 10 - 15 10 - 12 4
Hähnchen-brustfilet	4 400 max. 12 - 15 12 - 14 4
Hamburger 6 600 max. 20 - 30 - 4
Fischfilet	4 400 max. 12 - 14 10 - 12 4
Belegte Toastbrote	4 - 6 - max. 5 - 7 - 4
Toast	4 - 6 - max. 2 - 4 2 - 3 4

9.7 Auftauen

Gargut	Menge (g)	Auftauzeit (Min.)	Zusätzliche Auftauzeit (Min.)	Bemerkungen
Hähnchen 1000	100 - 140	20 - 30	Legen Sie zunächst eine umgedrehte Untertasse auf einen großen Teller, und legen Sie dann das Hähnchen darauf. Nach der Hälfte der Zeit wenden.
Fleisch	1000	100 - 140	20 - 30	Nach der Hälfte der Zeit wenden.
Fleisch	500	90 - 120	20 - 30	Nach der Hälfte der Zeit wenden.
Forelle	150	25 - 35	10 - 15 -

Gargut Menge (g) Auftauzeit(Min.)	Zusätzliche Auftauzeit (Min.)	Bemerkungen
Erdbeeren 300 30 - 40 10 - 20 -
Butter 250 30 - 40 10 - 15 -
Sahne 2 x 200 80 - 100 10 - 15 Sahne lässt sich auch mitnoch leicht gefrorenenStellen gut aufschlagen.
Kuchen 1400 60 60 -

9.8 Dörren - Heißluft mit Ringheizkörper

- Verwenden Sie mit Butterbrot- oder Backpapier belegte Bleche.

- Sie erzielen ein besseres Ergebnis, wenn Sie nach halber Dörrzeit den Backofen ausschalten, öffnen und am besten über Nacht auskühlen lassen.

Gemüse

Gargut Temperatur(°C)		Dauer (Std.) Ebene
			1 Ebene 2 Ebenen
Bohnen 60 - 70	6 - 8	3	1 / 4
Paprika 60 - 70	5 - 6	3	1 / 4
Suppengemüse	60 - 70	5 - 6	3
Pilze	50 - 60	6 - 8	3
Kräuter	40 - 50	2 - 3	3

Obst

Gargut Temperatur (°C)		Dauer (Std.) Ebene
			1 Ebene 2 Ebenen
Pflaumen	60 - 70	8 - 10 3	1 / 4
Aprikosen	60 - 70	8 - 10 3	1 / 4
Apfelscheiben	60 - 70	6 - 8	3 1 / 4
Birnen	60 - 70	6 - 9	3 1 / 4

10. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel "Sicherheitshinweise".

10.1 Hinweise zur Reinigung

- Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Geräts.

• Reinigen Sie die Metalloberflächen mit einem geeigneten Reinigungsmittel.
• Reinigen Sie den Geräteinnenraum nach jedem Gebrauch. Fettansammlungen und Speisereste könnten einen Brand verursachen. Bei der Brat- und Fettpfanne ist das Risiko besonders hoch.
• Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger.
• Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Spülmittel an.
• Zubehörteile mit Antihaftbeschichtung dürfen nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler gereinigt werden. Andernfalls kann die Antihaftbeschichtung beschädigt werden.

10.2 Geräte mit Edelstahl- oder Aluminiumfront:

Reinigen Sie die Backofentür nur mit einem feuchten Tuch oder Schwamm und trocknen Sie sie mit einem weichen Tuch ab. Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können. Reinigen Sie das Bedienfeld auf gleiche Weise.

10.3 Reinigen der Türdichtung

• Die Türdichtung muss regelmäßig überprüft werden. Die Türdichtung ist im Rahmen des Garraums angebracht. Nehmen Sie das Gerät nicht in Betrieb, wenn die Türdichtung beschädigt ist. Wenden Sie sich an den Kundendienst.
- Lesen Sie in den allgemeinen Informationen zur Reinigung nach, was bei der Reinigung der Türdichtung beachtet werden muss.

10.4 Entfernen der Einhängegitter

Entfernen Sie zur Reinigung des Backofens die Einhängegitter.

1. Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.

1. Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.

Führen Sie zum Einsetzen der Einhängegitter die obigen Schritte in umgekehrter Reihenfolge durch.

10.5 Reinigen der Backofentür

Die Backofentür hat drei Glasscheiben. Die Backofentür und die inneren Glasscheiben können zur Reinigung ausgebaut werden.

Versuchen Sie nicht, die Glasscheiben herauszunehmen, solange die Backofentür noch am Gerät montiert ist: Die Tür kann zuklappen.

VORSICHT!

Verwenden Sie das Gerät nicht ohne die Glasscheiben.

1. Klappen Sie die Backofentür ganz auf, und greifen Sie an die beiden Türscharniere.

1. Heben Sie die Hebel der beiden Scharniere an, und klappen Sie sie nach vorn.

1. Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend ziehen Sie sie nach vorn aus der Halterung heraus.

1. Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche.

1. Lösen Sie das Verriegelungssystem, um die Glasscheiben zu entfernen.

1. Drehen Sie die beiden Befestigungselemente um 90 Grad und nehmen Sie sie aus der Halterung.

1. Heben Sie die Glasscheiben vorsichtig an und entfernen Sie sie nacheinander. Beginnen Sie mit der obersten Glasscheibe.

1. Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig ab. Nach der Reinigung müssen Glasscheiben und Backofentür wieder eingebaut werden. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch.

Achten Sie darauf, die Glasscheiben (A und B) in der richtigen Reihenfolge einzusetzen. Die erste Glasscheibe (A) hat einen Dekorrahmen. Der bedruckte Bereich muss zur Innenseite der Tür zeigen. Berühren Sie den bedruckten Bereich des Dekorrahmens (A) nach der Montage, um sich zu vergewissern, dass er sich von außen nicht rau anfühlt.

Achten Sie darauf, die mittlere Glasscheibe richtig in die Aufnahmen einzusetzen..

10.6 Austauschen der Lampe

Legen Sie ein Tuch unten in den Garraum des Geräts. Auf diese Weise schützen Sie die Glasabdeckung der Backofenlampe und den Innenraum des Backofens.

WARNUNG!

Stromschlaggefahr! Schalten Sie die Sicherung aus, bevor Sie die Lampe austauschen. Die Lampe und die Glasabdeckung der Lampe können heiß werden.

VORSICHT!

Halogenlampen immer mit einem Tuch anfassen, um ein Einbrennen von Fett (Fingerabdrücken) zu vermeiden.

1. Schalten Sie das Gerät aus.
2. Entfernen Sie die Sicherungen aus dem Sicherungskasten, oder schalten Sie den Schutzschalter aus.

Rückwandlampe

1. Drehen Sie die Glasabdeckung der Lampe gegen den Uhrzeigersinn, und nehmen Sie sie ab.

2. Reinigen Sie die Glasabdeckung.

3. Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.
4. Bringen Sie die Glasabdeckung wieder an.

11. FEHLERSUCHE

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

11.1 Was tun, wenn ...

Störung Mögliche Ursache Abhilfe
Die Kochzonen funktionieren nicht.	Beachten Sie die Gebrauchsanleitung des Einbaukochfelds.
Der Backofen kann nicht eingeschaltet oder bedient werden. Das Display zeigt „400“ an und es ertönt ein akustisches Signal.	Der Backofen ist nicht ordnungsgemäß an die Spannungsversorgung angeschlossen.	Prüfen Sie, ob der Backofen ordnungsgemäß an die Spannungsversorgung angeschlossen ist (siehe Anschlussplan, falls vorhanden).
Der Backofen heizt nicht. Der Backofen ist ausgeschaltet.		Schalten Sie den Backofen ein.
Der Backofen heizt nicht. Die Uhr ist nicht eingestellt. Stellen Sie die Uhr ein.
Der Backofen heizt nicht. Die notwendigen Einstellungen wurden nicht vorge-nommen.		Vergewissern Sie sich, dass die Einstellungen korrekt sind.
Der Backofen heizt nicht. Die Sicherung ist durchge-brannt.		Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine zu-gelassene Elektrofachkraft.
Die Lampe funktioniert nicht. Die Lampe ist defekt. Tauschen Sie die Lampe aus.
Dampf und Kondenswasser schlagen sich auf den Speis-en und im Garraum nieder.	Die Speisen standen zu lange im Backofen.	Lassen Sie die Speisen nach Beendigung des Gar- oder Backvorgangs nicht länger als 15 - 20 Minuten im Back- ofen stehen.
Das Display zeigt „12.00“ an. Es gab einen Stromausfall. Stellen Sie die Uhrzeit neu ein.

11.2 Servicedaten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das

Typenschild befindet sich am Frontrahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen, hier folgende Daten zu notieren:

Modell (MOD.) ....

Produktnummer (PNC) ....

Seriennummer (S.N.) ....

12. MONTAGE

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

12.1 Elektrischer Anschluss des Kochfelds

Die Anschlussbuchse für das Kochfeld befindet sich oben auf dem Backofengehäuse. Das Kochfeld verfügt über Anschlusskabel für die Kochzonen und ein Erdungskabel. Die Kabel sind mit Anschlusssteckern ausgerüstet. Um das Kochfeld an den Backofen anzuschließen, stecken Sie die Stecker in die richtigen Buchsen am Backofen. Die Stecker und Buchsen sind so ausgelegt, dass keine falschen Anschlüsse vorgenommen werden können.

12.2 Montage

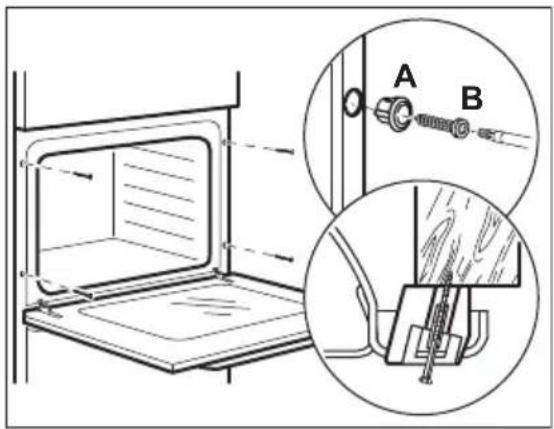

12.3 Befestigung des Geräts im Möbel

12.4 Elektrischer Anschluss

Der Hersteller haftet nicht für Schäden, die aufgrund der Nichtbeachtung der in den Sicherheitshinweisen beschriebenen Sicherheitsvorkehrungen entstehen.

Das Gerät wird ohne Netzstecker und Netzkabel geliefert.

12.5 Kabel

Einsetzbare Kabeltypen für Montage oder Austausch:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Näheres zum Kabelquerschnitt siehe Gesamtleistung auf dem Typenschild.

12.6 Anschluss der Klemmleiste

Das Gerät ist mit einer 6-poligen Klemmleiste ausgestattet. Die Jumper (Brücken) sind für einen Dreiphasen-Betrieb mit 400 V und Nullleiter eingerichtet.

+ = Erdungskabel

Bei anderen Netzspannungen sind die Jumper der Klemmleiste umzusetzen (siehe Anschlussdiagramm unten). Schließen Sie das Erdungskabel an die Klemme an. Befestigen Sie das Anschlusskabel mit einer Verbindungsklemme, nachdem Sie es an der Klemmleiste angeschlossen haben.

13. ENERGIEEFFIZIENZ

13.1 Produktdatenblatt und Informationen gemäß EU 65-66/2014

Herstellername AEG

Modellidentifikation EES23101ZM

Energieeffizienzindex 100.0

Energieeffizienzklasse A

Energieverbrauch bei Standardbeladung, Ober-/ 0.93 kWh/Programm Unterhitze

Energieverbrauch bei Standardbeladung, Heißluft 0.85 kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Fassungsvermögen 72 l

Backofentyp Unterbau-Backofen

Gewicht 31.4 kg

EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Herde, Backöfen, Dampfgarer und Grillgeräte - Verfahren zur Messung der Gebrauchseigenschaften.

13.2 Energie sparen

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Allgemeine Tipps

Achten Sie darauf, dass die Backofentür während des Betriebs vollständig geschlossen ist, und öffnen Sie sie nicht öfter als erforderlich.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, den Backofen nicht vor, bevor Sie die Speisen hineingeben.

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Ofentemperatur je nach Gardauer 3 - 10 Minuten vor Ablauf des Garvorgangs auf die Mindesttemperatur. Durch die Restwärme des Backofens werden die Speisen weiter gegart.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten.

14. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol

Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie

Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

CE
