BEDIENUNGSANLEITUNG Aquafresh Eudora

Dampfreinigungs-System

Bügelstation

aqua fresh

INHALTSVERZEICHNIS

„aqua fresh“

TECHNISCHE DATEN „aqua-fresh“ 2

DANKE - UND HERZLICHE GRATULATION 3

GARANTIE 3

EUDORA SERVICE.... 3

SICHERHEITSHINWEISE 4

BESCHREIBUNG 5

LIEFERUMFANG 6

ANWENDUNG FÜR ... 7

VORBEREITEN FÜR DIE VERSCHIEDENEN ANWENDUNGEN 8

BEDIENUNG >SAUGEN< 9

BEDIENUNG >DAMPFREINIGEN< 10

BEDIENUNG >DAMPFREINIGEN< & >SAUGEN< 11

GEBLÄSESCHLAUCH 12

PFLEGE UND WARTUNG - „aqua-fresh“ & BÜGELEISEN 13

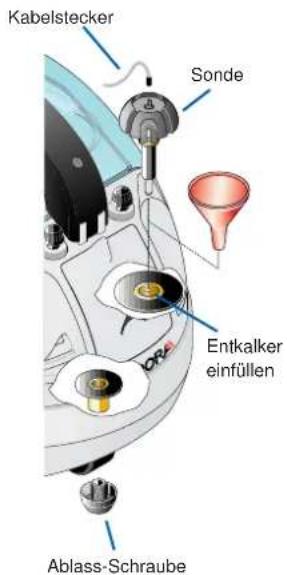

DAMPFKESSEL ENTKALKEN.... 14

STÖRUNGEN BEHEBEN 15

BÜGELEISEN

BÜGELEISEN (OPTION) 16

TECHNISCHE DATEN 16

BESCHREIBUNG / LIEFERUMFANG 16

BÜGELN VORBEREITEN.... 16

ERSTE INBETRIEBNAHME 16

BEDIENUNG >BÜGELN< / >DRUCKDAMPFBÜGELN< 17

TECHNISCHE DATEN

- Typ „aqua-fresh“

• Nennspannung 230V / 50Hz

• Niederspannung (Handgriff) 5V

• Max. Leistung 2200W

• Saugleistung 500, 900, 1100W

• Unterdruck Wassersäule 2000mm

• Max. Stromaufnahme 9,6A

• Wassertank Volumen 1,2 Liter

• Dampfkessel Volumen 0,7 Liter

• Auffangbehälter Volumen

• Dampfdruck

• Dampftemperatur

- Vorwärmzeit

• Abmessungen (L x B x H)

Gewicht

- Netzkabel

- Schlauchlänge

Kessel

• Erfüllt Vorschriften

• Erfüllt EN-Normen bezügl.

1,2 Liter

4,5 bar

150°C

3 Minuten

440 x 320 x 360 mm

10,8 kg

4 m ( 3pol.)

2m

Edelstahl

ÖVE, CE

Elektrik, Elektronik, Druck, Temperatur, Spritzwasser, Funkentstörung

DANKE - UND HERZLICHE GRATULATION

Sie haben sich für ein weiteres hochwertiges Produkt von EUDORA entschieden.

Der Dampfreiniger / Dampfsauger „aqua fresh“ wird Sie bei vielen Reinigungs- und Pflegearbeiten im Haushalt stark unterstützen und Ihnen viele Erleichterungen bringen.

Der „aqua fresh“ wurde nach dem neuesten Stand der Technik und Ergonomie entwickelt.

Ein System, viele Funktionen:

Dampfreiniger mit Absaugfunktion Staubsauger
Wassersauger Fensterreiniger
Luftreiniger Entkeimer
Entkalker Druckdampfbügler

Vor Inbetriebnahme des Gerätes lesen Sie bitte diese Bedienungsanleitung

genau durch und machen Sie sich mit dem Gerät vertraut.

Für optimale Ergebnisse beim Einsatz und um Schäden zu vermeiden, befolgen

Sie genau die Anweisungen dieser Bedienungsanleitung.

Diese Bedienungsanleitung ist Bestandteil des Lieferumfanges.

Sie muß all jenen Personen zur Verfügung

stehen, die mit Arbeiten mit und am Gerät betraut werden.

Diese Bedienungsanleitung enthält Anweisungen für eine gefahrlose Benutzung des Gerätes wobei von einem Gebrauch des Gerätes ausgegangen wurde, mit dem vernünftigerweise gerechnet werden kann.

Gefahr durch □ Lebensgefahr

elektrische Spannung

Allgemeine Gefahren ▶ Unfälle / Schäden für Mensch und Gerät

Gefahr durch 150°C ernsthafte Verbrühungen der Haut

heißen Dampf und Beschädigung von Sachen

GARANTIE

• Gemäss beiliegender Garantieurkunde
Für allfällige Schäden und Folgeschäden, die durch unsachgemäße Anwendung, Handhabung und Behandlung des Gerätes entstehen, wird keine Haftung übernommen

EUDORA SERVICE

- Bei einem Gerätedefekt oder Verdacht auf Gerätedefekt:

Arbeitsgang sofort stoppen
Hauptschalter „AUS“
Netzstecker aus Steckdose ziehen
EUDORA-Kundendienst verständigen

Eudora Soba Vertriebs GmbH

A-4600 Wels, Gunskirchener Straße 19

Postfach 286

Telefon: [phone]

Fax - Kundendienst: 07242/56610

e-mail: [e-mail], www.eudorasoba.at

Stromnetz

• Vor dem Anschließen des Gerätes sicherstellen, dass die Spannung mit der auf dem Typenschild angegebenen Spannung (230 V) übereinstimmt
  Gerät nur in, vom Elektrofachmann normgerecht montierte, Steckdosen einstecken
• Netzkabel nicht beschädigen durch z.B.

- überfahren, einklemmen, ziehen, knoten usw.

- berühren mit heißen, spitzen oder scharfen Gegenständen

- Bei beschädigtem oder blankem Netzkabel sofort Stecker vom Stromkreis trennen und das Gerät vom Fachmann überprüfen und reparieren lassen

... BLANKE TEILE NICHT BERÜHREN ...

• Ungeeignete Verlängerungskabel sind gefährlich
  • IHR Elektroinstallateur gibt gerne Auskunft

EINSATZ

• Kinder und nichtinstruierte / -unterwiesene Personen dürfen den Dampfreiniger / -sauger NICHT benützen
  • NUR in Innenräumen verwenden
  • NUR zum Reinigen von Einrichtungen / Gegenständen im Haushalt einsetzen
  • NUR beaufsichtigt das Gerät eingeschaltet lassen
  • NIE im Freien oder explosionsgefährdeten Räumen verwenden
  • NIE für lebende Wesen, asbesthaltige, giftige und gefährliche Materialien gebrauchen
  • NIE zum Reinigen des Dampfreinigers selbst einsetzen
  • NIE für Kleider oder Fußbekleidung einsetzen, während diese getragen wird
  • NIE unter Druck stehendes Gerät unbeaufsichtigt stehen lassen (Gefahr für Kinder)
  • NIE das Zubehör wechseln bei eingeschaltetem Gerät
• NIE elektrische Installationen, z.B. Schalter, Steckdosen ..., mit Dampf reinigen
• NIE die Flüssigkeit oder den heißen Dampf gegen Ausrüstungen, die elektrische Teile enthalten (z.B. das innere von Backöfen, Heizstäbe, Ventilatoren, ...) richten.

ARBEITEN MIT DAMPF

• ACHTUNG VERBRÜHUNGSGEFAHR!
Der „Dampfkessel“ erreicht hohe Temperaturen und produziert Dampf unter Druck
- Niemals den Tankverschluß (Sonde) des Kessels und / oder die Ablass-Schraube aufschrauben
wenn das Gerät in Betrieb ist oder nicht vollständig abgekühlt ist
KEIN destilliertes Wasser in den Wassertank einfüllen
- Niemals Reinigungsprodukte in den Wassertank einfüllen
• Die Dampfaustrittsöffnung nie auf Personen oder andere Lebewesen richten
• Die Dampfaustrittsöffnung immer von sich weghalten
- Zubehör nur im nichtmontierten Zustand kontrollieren
• Die Dampfaustrittsöffnung nie zum Gesicht oder vor die Augen halten

ACHTUNG

Den „aqua fresh“ nicht in Betrieb nehmen, wenn Teile beschädigt sind
(z.B. Netzkabel, Schlauch, Handgriff, Gehäuse, Tank, Thermostat / Druckwächter ...).
- Mit Wasser gefülltes Gerät nicht Temperaturen unter 0°C aussetzen >FROSTGEFAHR<
• Gerät vor Hitze / offenem Feuer schützen
- Nur Originalersatzteile verwenden

Reinigung

empfindlicher

Materialien

• Vergewissern Sie sich, dass die Dampfreinigung keine Schäden oder Verfärbungen verursacht indem Sie an einer versteckten Stelle am Objekt eine Probereinigung durchführen
• Halten Sie 5 bis 10 cm Abstand zwischen Dampfaustritt und empfindlichen Objekten
• Legen Sie eventuell ein mehrfach gefaltetes Tuch zwischen Dampfdüse und dem empfindlichen Objekt
  Glasflächen langsam erwärmen - >GLASBRUCHGEFAHR<

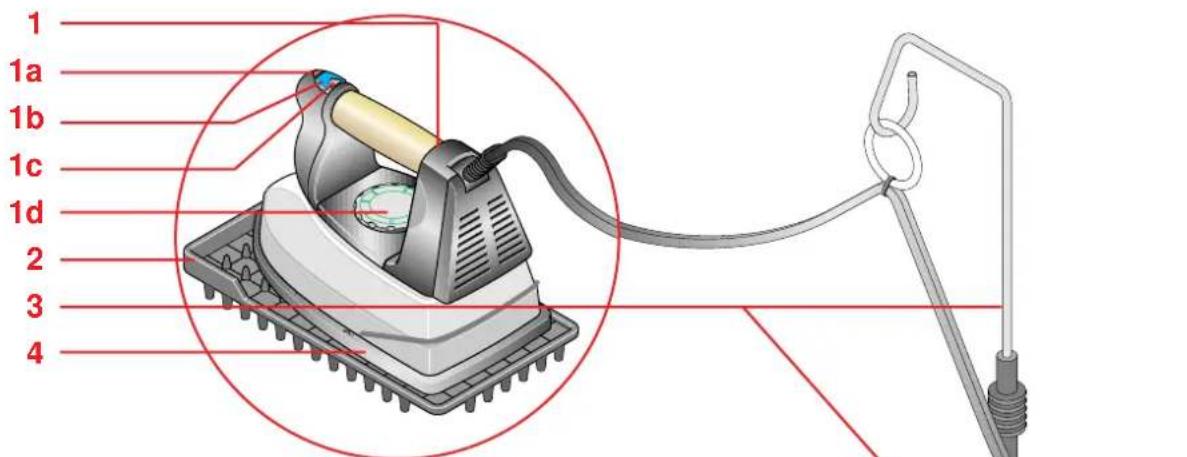

BÜGELEISEN (OPTION)

• Stellen Sie das Bügeleisen nach jedem Gebrauch auf eine feste,
  für hohe Temperaturen geeignete Unterlage (Abstellmatte im Lieferumfang „Bügeleisen“)
• Größte Vorsicht in Anwesenheit von Kindern
  • NIE unbeaufsichtigt lassen
  • Bügelhinweise auf der Bügelwäsche beachten
• Anschlußleitungen dürfen NIE mit dem heißen Bügeleisen in Berührung kommen
  VORSICHT BEIM SITZENDBÜGELN: Heißer Dampf kann durch das Bügeltuch durchdringen!

>VERBRÜHUNGSGEFAHR<

• EMPFEHLUNG:

ZUM DAMPFBÜGELN GEEIGNETEN BÜGELTISCH VERWENDEN!

1 Saug/Dampfschlauch mit Bedienhandgriff
1a Druckknopf zum „DAMPFREINIGEN“
1b Drucktaster zum Einstellen der SAUGLEISTUNG bzw. EIN / AUS
2 Drucktaster >DAMPFREINIGEN< mit Kontroll-Leuchten
2a Kontroll-Leuchte „EIN / AUS“
2b Kontroll-Leuchte „DAMPF“
2c Kontroll-Leuchte „BÜGELN“
2d Kontroll-Leuchte „TANKANZEIGE“
3 Transportgriff mit Befestigungsvorrichtung
4 Drucktaster >SAUGEN< mit Kontroll-Leuchten
4a Kontroll-Leuchte Saugleistung „500 W“
4b Kontroll-Leuchte Saugleistung „900 W“
4c Kontroll-Leuchte Saugleistung „1100 W“
4d Kontroll-Leuchte „KLOPFVORRICHTUNG“ (nicht verfügbar)
5 Auffangbehälterabdeckung
6 Hauptschalter „EIN / AUS“
7 Auffangbehälter (herausnehmbar)

8 Kabelhalter
9 Buchsenabdeckung für Gebläseschlauch
10 Halterung für Bodendüse
11 Netzstecker
12 Stabiles Kunststoffgehäuse
13 Bohrung für Stützstangen (Bügeleisenzuleitung)
14 Dampfmengenregulierung
15 Wassertankverschluß
16 Sondenabdeckung
17 Monoblockstecker
18 Abdeckung Monoblocksteckdose
19 Ablass-Schraube
20 Bewegliches Stützrad
21 Typenschild
22 Zubehör (z.B. Bodendüse)
22a Blockierknopf zum Verbinden des Zubehörs
22b Arretierung für Bodendüse
22c Halteclip für Baumwolltuch

Lieferumfang kontrollieren

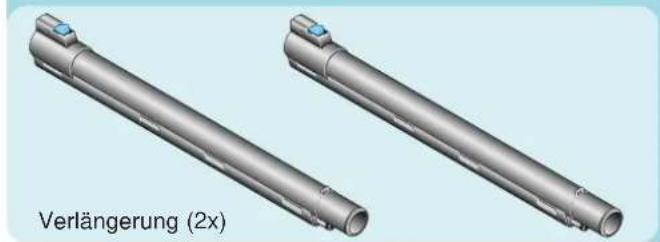

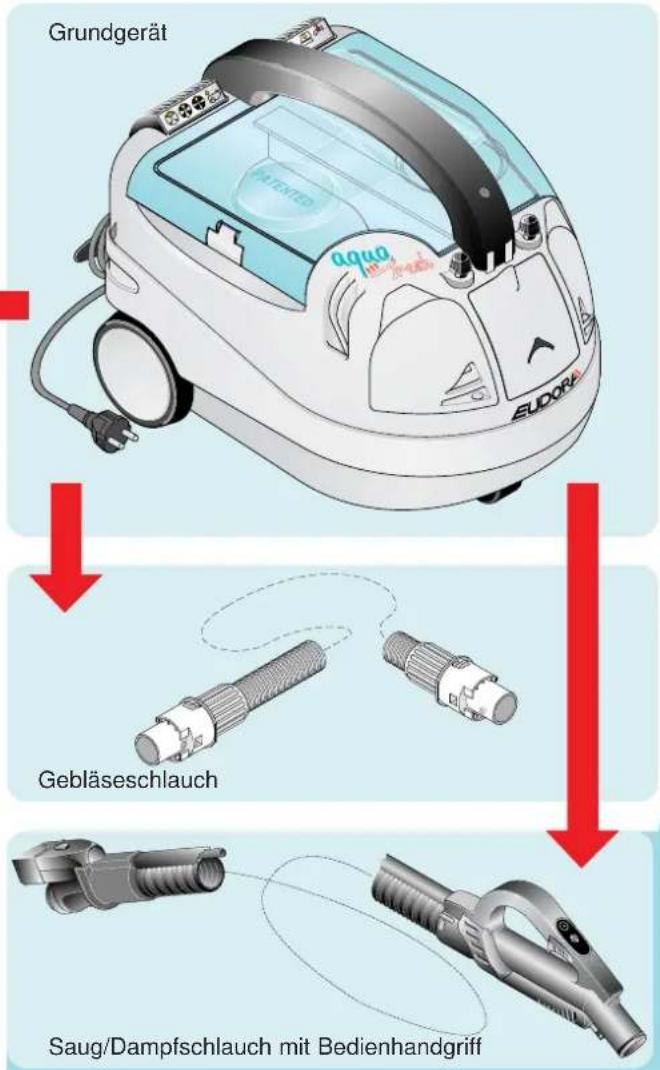

Grundgerät EUDORA aqua Gebläseschlauch Saug/Dampfschlauch mit Bedienhandgriff

Trichter

Baumwolltuch

Saugdüsen

Dreieckbürste

Rundbürste

Bürstenadapter

Teppichadapter

Spitzdüse

Polsterbürste

Bodendüse

Teppichadapter

Gummiwischer

Dampfmenge

= GERING = MITTEL = VIEL

entfetten - entkalken - abtauen

... bei starker Verschmutzung

Hauptschmutz abbürsten (Dreiecks- od. Rundbürste)
- Mit >DAMPF< Schmutz lösen (Dampfdüse)
- Ohne >DAMPF< Schmutz absaugen (Saugdüse)

... bei geringer Verschmutzung

• Mit >DAMPF< und >SAUGEN< Schmutz lösen
  • Ohne Dampf Schmutz absaugen (Saugdüse)

reinigen

• Hauptschmutz absaugen
- Mit >DAMPF< und >SAUGEN< Schmutz lösen und absaugen (ev. Tuch an der Bürste befestigen)

HINWEIS: Unzugängliche Teile können mit dem Gebläse ausgeblasen und der Schmutz anschließend weggesaugt werden.

Backöfen / Herde

Fugen

Wasserhähne / Armaturen

Spülbecken / Wannen

Toiletten / Bidets

Gefrier- / Kühlgeräte

Heizkörper

Einrichtungsstoffe

Dekorstoffe

Möbel

Arbeitsflächen

Möbel

Einrichtungsstoffe

Dekorstoffe

Empfindliche Böden

Parkettböden

Melanböden

Auslegeware

Teppiche

Matratzen

Fliesen

Steinböden

Fensterscheiben

Fensterrahmen

Spiegel

Glatte Flächen

reinigen - desinfizieren - glätten

• Hauptschmutz absaugen
- Mit >DAMPF< und >SAUGEN< Schmutz lösen und absaugen (ev. Tuch an der Bürste befestigen)

HINWEIS: Säubern Sie die Arbeitsflächen der Zubehörteile und machen Sie eventuell eine „Probereinigung“ an einer „versteckten Stelle“.

reinigen

- Nur saugen und bürsten

HINWEIS: Säubern Sie die Borsten der Polsterbürste bevor Sie mit der Reinigung beginnen.

reinigen

- Nur saugen und bürsten

HINWEIS: Säubern Sie die Arbeitsflächen der Zubehörteile.

reinigen - desinfizieren - entkeimen

Hauptschmutz absaugen (große Bodendüse)
- Mit >DAMPF< und >SAUGEN< Schmutz lösen und absaugen

HINWEIS: Säubern Sie die Arbeitsflächen der Zubehörteile.

reinigen - desinfizieren

• Hauptschmutz absaugen
- Mit >DAMPF< und >SAUGEN< Schmutz lösen und absaugen

entfetten - entkalken - reinigen

Flächen LANGSAM erwärmen!

GLASBRUCHGEFAHR<<

• Mit >DAMPF< und >SAUGEN< Schmutz lösen und absaugen
• Entstehende Ränder ohne >DAMPF< absaugen

Kontrolle

Defektes Gerät NIE in Betrieb nehmen! Angegebene Netzspannung am Gerät muss mit der vorhandenen Netzspannung übereinstimmen!

Schlauch montieren

Anwendung: Saugen Dampfreinigen Dampfreinigen/Saugen

• Abdeckung Monoblocksteckdose (18) öffnen
- Monoblockstecker (17) am Grundgerät anschließen bis es "KLICKT"

Schlauch demontieren

- Knopf (a) drücken und Monoblockstecker (17) aus dem Gehäuse ziehen

Anwendung: Saugen Dampfreinigen Dampfreinigen/Saugen

- Zubehör am Bedienhandgriff oder an der Verlängerung anschließen bis es "KLICKT"

Zubehör demontieren

• Blockierknopf (a) drücken und Zubehör abziehen

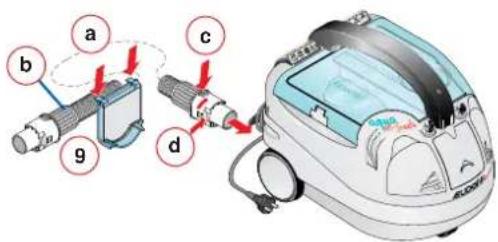

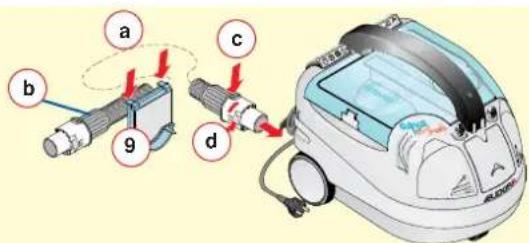

Gebläseschlauch montieren/demontieren

Anwendung: Gebläse

• Rasten (a) drücken und Buchsenabdeckung (9) abnehmen
- Gebläseschlauch (b) in Öffnung einführen und gegen den Uhrzeigersinn verdrehen
ACHTUNG: Gebläseschlauch (b) lagerichtig anschließen (Verschlussnase (c) oben und Knopf (d) zum Gerät). DEMONTAGE: In umgekehrter Reihenfolge

Anwendung: Dampfreinigen Dampfreinigen/Saugen Dampfbügeln

HINWEIS: Netzstecker aus Steckdose ziehen!

ACHTUNG: KEIN destilliertes Wasser verwenden

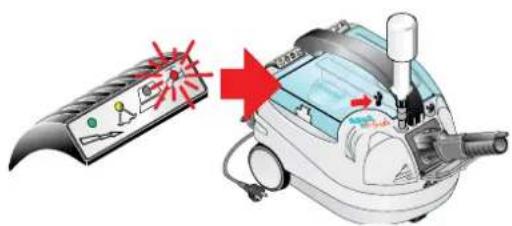

• Wassertankverschluss (15) herausziehen
- Einfüllflasche (a) zum Einfüllen von bis zu 1 Liter kalten oder warmen Leitungswasser verwenden
• Wassertankverschluss (15) hineindrücken

15 a

Auffangbehälter entleeren / füllen

Anwendung: Saugen Dampfreinigen/Saugen

• Schnappe (a) des Transportgriffes (3) entriegeln und Transportgriff (3) hochklappen
• Auffangbehälter (7), mit oder ohne Auffangbehälter-abdeckung (5), zur Entleerungsstelle bzw. Füllstelle transportieren
• „ROTE“-Ansaugdüsen abziehen (eventuell reinigen)
  • Wasser entleeren bzw. füllen
  • „ROTE“-Ansaugdüsen aufstecken

ACHTUNG: Wasserstand (min./max.) (b) beachten.

• Auffangbehälterabdeckung (5) aufsetzen und Auffangbehälter (7) in den „aqua fresh“ einsetzen
• Transportgriff (3) herunterklappen und festdrücken bis die Schnappe (a) einrastet („KLICK“)

Vorbereiten abgeschlossen ?

• Schlauch und gewünschtes Zubehör montiert ?
• Auffangbehälter mit Wasser gefüllt ?

aqua 京京宫 fresh

>SAUGEN<

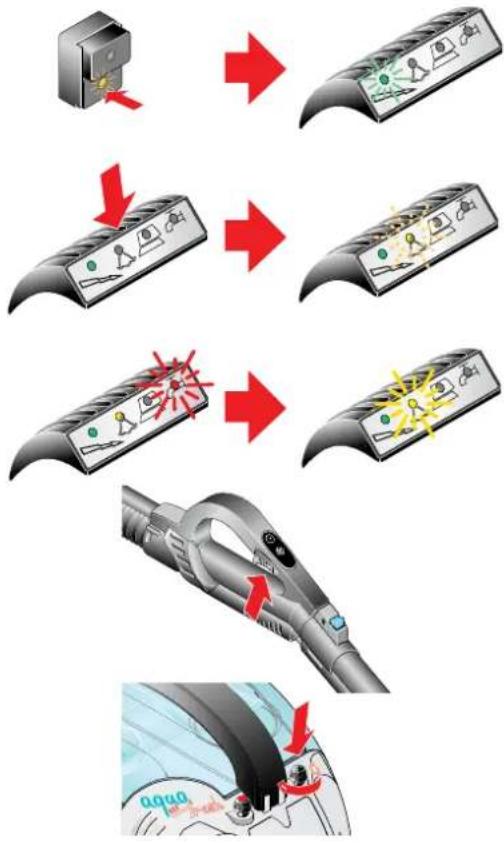

• Kabel vom Kabelhalter GANZ abrollen
- Das Gerät muss waagrecht und auf allen 3 Rollen auf dem Boden stehen
• Netzstecker einstecken

ACHTUNG: NUR mit trockenen Händen und NUR am Stecker halten!

• Hauptschalter (6) einschalten

Die Kontroll-Leuchte des Hauptschalters leuchtet ORANGE es ertönt ein kurzer „PIEPSTON“ und die GRÜNE Kontroll-Leuchte (2a) am Drucktaster >DAMPFREINIGEN< (2) leuchtet auf

• Drucktaster >SAUGEN< (4) drücken
  Kontroll-Leuchten „500W und 900W“ (4a, 4b) leuchten ORANGE
  • „aqua fresh“ ist bereit zum SAUGEN
• Drucktaster (1b) am Bedienhandgriff kurz drücken „aqua fresh“ schaltet sich mit einer Saugleistung von „900W“ ein
• Zum Einstellen der Saugleistung halten Sie den Drucktaster (1b) am Bedienhandgriff solange gedrückt, bis „aqua fresh“ die gewünschte Saugleistung (500W, 900W oder 1100W) erreicht hat ☐ Kontroll-Leuchten „500W, 900W oder 1100W“ (4a, 4b, 4c) leuchten ORANGE
• Zum Unterbrechen der Arbeit drücken Sie kurz den Drucktaster (1b) am Bedienhandgriff

Die Kontroll-Leuchten (4a, 4b, 4c) der zuletzt eingestellten Saugstärke leuchten ORANGE

• Bei starker Verschmutzung des Wassers im Auffangbehälter (7) oder wenn es über die Markierung „MAX“ steigt, können Sie die Arbeit durch kurzes Drücken des Drucktasters (1b) unterbrechen und wie im Kapitel „aqua fresh“ VORBEREITEN ...

  Auffangbehälter entleeren / füllen< beschrieben, den Auffangbehälter entleeren und frisches Wasser einfüllen

• Mit einem kurzen Druck auf den Drucktaster (1b) am Bedienhandgriff können Sie die Arbeit fortsetzen
• Beenden der Arbeit siehe Kapitel „AUSSCHALTEN“

Vorbereiten abgeschlossen ?

• Schlauch und gewünschtes Zubehör montiert?
• Wassertank mit Wasser gefüllt / kontrolliert ?

aguo fresh

ARBEIT mit >DAMPF<

• Kabel vom Kabelhalter GANZ abrollen
- Das Gerät muss waagrecht und auf allen 3 Rollen auf dem Boden stehen
• Netzstecker einstecken

ACHTUNG: NUR mit trockenen Händen und NUR am Stecker halten!

• Hauptschalter (6) einschalten

Die Kontroll-Leuchte des Hauptschalters leuchtet ORANGE es ertönt ein kurzer „PIEPSTON“ und die GRÜNE Kontroll-Leuchte (2a) am Drucktaster >DAMPFREINIGEN< (2) leuchtet auf

- Drucktaster >DAMPFREINIGEN< (2) drücken

Kontroll-Leuchte „DAMPF“ (2b) blinkt ORANGE

HINWEIS: Von Zeit zu Zeit kann ein Pumpgeräusch hörbar werden, „aqua fresh“ pumpt Wasser in den Dampfkessel

ACHTUNG: Blinkt die „TANKANZEIGE“ (2d) ROT und ertönt ein „PIEPSTON“, muss der Wassertank nachgefüllt werden.

Drucktaster >DAMPFREINIGEN< (2) drücken („AUS“)
Wasser füllen siehe Kapitel VORBEREITEN ... >Wassertank füllen<
Drucktaster >DAMPFREINIGEN< (2) drücken („EIN“)

HINWEIS: Nach einer längeren Arbeitsunterbrechung kann sich Kondenswasser im Saug-/ Dampfschlauch (1) bilden. Beim Betätigen des Druckknopfes >DAMPFREINIGEN< (1a) am Bedienhandgriff kann dieses Kondenswasser austreten

• Abwarten bis Kontroll-Leuchte „DAMPF“ (2b) ORANGE ständig leuchtet (ca. 3 Minuten Wartezeit)
  • „aqua fresh“ ist bereit zum DAMPFREINIGEN
• Zubehör in gewünschte Position bringen und Druckknopf >DAMPFREINIGEN< (1a) am Bedienhandgriff drücken
• Solange Sie den Druckknopf drücken, tritt heißer Dampf aus
• Zum Regulieren der Dampfmenge drehen Sie die Dampfmengenregulierung (14) in die gewünschte Richtung (im Uhrzeigersinn = WENIGER - gegen den Uhrzeigersinn = MEHR)
• Sollte während der Arbeit die „TANKANZEIGE“ (2d) ROT blinken und ein „PIEPSTON“ ertönen, können Sie, ohne das Gerät abkühlen zu lassen, frisches Wasser in den Wassertank nachfüllen

Drucktaster >DAMPFREINIGEN< (2) drücken („AUS“)
Wasser füllen siehe Kapitel VORBEREITEN ... >Wassertank füllen<
Drucktaster >DAMPFREINIGEN< (2) drücken („EIN“)

• Beenden der Arbeit siehe Kapitel >AUSSCHALTEN<
• Vor dem Abstellen des „aqua fresh“ sollte dieser ausgekühlt sein (ca. 20 Minuten)

Vorbereiten abgeschlossen ?

• Schlauch und gewünschtes Zubehör montiert ?
• Auffangbehälter mit Wasser gefüllt ?
• Wassertank mit Wasser gefüllt / kontrolliert ?

aqua 海安贵 Fresh

ARBEIT mit >DAMPF< & >SAUGEN>

• Kabel vom Kabelhalter GANZ abrollen
- Das Gerät muss waagrecht und auf allen 3 Rollen auf dem Boden stehen
- Netzstecker einstecken

ACHTUNG: NUR mit trockenen Händen und NUR am Stecker halten!

• Hauptschalter (6) einschalten
Die Kontroll-Leuchte des Hauptschalters leuchtet ORANGE es ertönt ein kurzer „PIEPSTON“ und die GRÜNE Kontroll-Leuchte (2a) am Drucktaster >DAMPFREINIGEN< (2) leuchtet auf

• Drucktaster >DAMPFREINIGEN< (2) drücken
  Kontroll-Leuchte „DAMPF“ (2b) blinkt ORANGE
  Von Zeit zu Zeit kann ein Pumpgeräusch hörbar werden

ACHTUNG: Blinkt die „TANKANZEIGE“ (2d) ROT und ertönt ein „PIEPSTON“, muss der Wassertank nachgefüllt werden.

Drucktaster >DAMPFREINIGEN< (2) drücken („AUS“)
Wasser füllen siehe Kapitel VORBEREITEN ...

Wassertank füllen<
Drucktaster >DAMPFREINIGEN< (2) drücken („EIN“)

- Abwarten bis Kontroll-Leuchte „DAMPF“ (2b) ORANGE ständig leuchtet (ca. 3 Minuten Wartezeit)

„Drucktaster >SAUGEN<“ (4) drücken Kontroll-Leuchten „500W und 900W“ (4a, 4b) leuchten ORANGE

„aqua fresh“ ist bereit zum DAMPFREINIGEN & SAUGEN

- Drucktaster >SAUGEN< (1b) am Bedienhandgriff kurz drücken „aqua fresh“ schaltet sich mit einer Saugleistung von „900W“ ein Weitere Vorgangsweise siehe Kapitel Bedienung >SAUGEN<

- Zubehör in gewünschte Position bringen und Druckknopf >DAMPFREINIGEN< (1a) am Bedienhandgriff drücken - Solange Sie den Druckknopf drücken, tritt heißer Dampf aus - Weitere Vorgangsweise siehe Kapitel Bedienung >DAMPFREINIGEN<

ACHTUNG: Durch das Absaugen des Dampfes bzw. das Aufsaugen von Wasser kommt es zu einer Wasserstandserhöhung im Auffangbehälter (7). In diesem Fall steigt der „Schwimmer“ und die Saugleistung wird schwächer bzw. unterbrochen.

ABHILFE: Auffangbehälter (7) entleeren und mit Leitungswasser bis zur „MIN“ Markierung auffüllen.

• Beenden der Arbeit siehe Kapitel >AUSSCHALTEN<
• Vor dem Abstellen des „aqua fresh“ sollte dieser ausgekühlt sein (ca. 20 Minuten)

SAUGEN<

Verwenden als Gebläse

• Der Monoblockstecker (17) des Saug/Dampfschlauches darf nicht angesteckt sein
  • Rasten (a) drücken und Buchsenabdeckung (9) abnehmen
• Gebläseschlauch (b) in Öffnung einführen und gegen den Uhrzeigersinn verdrehen

ACHTUNG: Gebläseschlauch (b) lagerichtig anschließen (Verschlussnase (c) oben und Knopf (d) zum Gerät).

Alle „SAUG“-Zubehörteile passen auf das Gebläserohr, dadurch können auch schwer zugängliche Partien abgeblasen werden
Verwenden können Sie das „GEBLÄSE“ unter anderem zum Trocknen von z.B. Polstermöbeln usw.

agua fresh

Verwenden zum Reinigen der Luft

• Frisches Wasser in den Auffangbehälter (7) füllen
  • Hauptschalter (6) einschalten
  • „Drucktaster >SAUGEN<“ (4) drücken

Die „schlechte“ Luft wird durch das reine Wasser im Auffangbehälter (7) gefiltert

HINWEIS: Der Gebläseschlauch muss nicht angeschlossen werden.

• Drucktaster >SAUGEN< (1b) am Bedienhandgriff kurz drücken
• Drucktaster >SAUGEN< (4) drücken „AUS“
• Hauptschalter (6) drücken „AUS“
• Netzstecker (11) ausziehen und Kabel aufwickeln
  • Saug/Dampfschlauch (1) und Zubehör demontieren
  • „ROTE“-Ansaugdüsen abziehen und reinigen
  • Auffangbehälter (7) entleeren und reinigen
  • „ROTE“-Ansaugdüsen aufstecken
  • „aqua fresh“ verwahren

nach dem >DAMPFREINIGEN<

• Drucktaster >DAMPFREINIGEN< (2) drücken „AUS“
• Druckknopf >DAMPFREINIGEN< (1a) am Bedienhandgriff solange gedrückt halten, bis kein Dampf mehr austritt
  Zum Trocknen des „Inneren“ des Saug/Dampfschlauches (1) und des Zubehörs schalten Sie die >SAUG<-Funktion zu

Drucktaster >SAUGEN< (4) drücken „EIN“

Drucktaster >SAUGEN< (1b) am Bedienhandgriff drücken und kurz (ca.30 sec) auf höchster Stufe (1100W) Luft ansaugen

• Drucktaster >SAUGEN< (1b) am Bedienhandgriff kurz drücken „AUS“
• Drucktaster >SAUGEN< (4) drücken „AUS“
  • Hauptschalter (6) drücken „AUS“
• Netzstecker (11) ausziehen und Kabel aufwickeln
  • Saug/Dampfschlauch (1) und Zubehör demontieren
  • „ROTE“-Ansaugdüsen abziehen und reinigen
  • Auffangbehälter (7) entleeren und reinigen
  • „ROTE“-Ansaugdüsen aufstecken
  • „aqua fresh“ verwahren

nach >SAUGEN< und >DAMPFREINIGEN<

• Ausschalten wie nach dem >DAMPFREINIGEN<

ACHTUNG: VOR DER REINIGUNG ODER WARTUNG DES „aqua fresh“

NETZSTECKER AUS DER STECKDOSE ZIEHEN! <<

Gerät und

nach Bedarf

Zubehör reinigen: ohne Lösungsmittel reinigen

Baumwolltuch:

bei Verschmutzung

Auffangbehälter

nach Bedarf

reinigen: mit Leitungswasser ausspülen

mit sauberen Lappen

bei 60°C waschen

Auffangbehälter (7) herausnehmen

eventuell Spülmittel verwenden (KEINE LÖSUNGSMITTEL)

Auffangbehälter (7) trocknen und einsetzen

„rote“

nach Bedarf

Ansaugdüsen im Auffangbehälter

Ansaugdüsen abziehen

mit Leitungswasser ausspülen eventuell Spülmittel verwenden (KEINE LÖSUNGSMITTEL)

Ansaugdüsen aufschieben

Saugschlauch und Zubehör:

nach Bedarf

Frischwasser aufsaugen bis Auffangbehälter (7) voll ist - Auffangbehälter (7) entleeren

Vorgang wiederholen bis Saug/Dampfsschlauch (1) und Zubehör sauber sind

Auffangbehälter (7) entleeren und reinigen

Sonde reinigen:

Kabelstecker Sonde Metallstift

alle 4 Wochen sollte die Sonde auf Verkalkung kontrolliert werden

Sondenabdeckung (16) öffnen

Kabelstecker von Sonde abziehen

Sonde herausdrehen

Metallstift entkalken oder mit Stahlwolle reinigen

Sonde festschrauben

Kabelstecker anstecken

Sondenabdeckung (16) schließen

Alle Dichtungen mit Fettspray fetten (Zubehör, Bedienhandgriff...)

Dichtungen:

alle 6 Monate

Bügeleisensohle „ALU“

alle 4 Wochen

Bügeleisen auskühlen lassen

Bügeleisensohle mit einem handelsüblichen Metallpflegemittel und weichem Lappen reinigen

Bei hartnäckiger Verschmutzung: Mit rauem Schwamm und Metallpflegemittel Bügelsohle von oben nach unten „abschleifen“

○ Schmutz und leichte Kratzer verschwinden

○ Nach dem Reinigen Sohle gründlich säubern und trocknen

Bügeleisensohle „ANTIHAFTBESCHICHTET“

alle 4 Wochen

Bügeleisen auskühlen lassen

Antihaftheschichtete Bügeleisensohle abnehmen

Mit weichem Lappen und Lösungsmittel reinigen

ACHTUNG: KEINE scharfen und scheuernden Reinigungsmittel verwenden.

DAMPFKESSEL ENTKALKEN

MIT ENTKALKER:

bei Bedarf oder

alle 6 Monate 📋 Netzstecker aus Steckdose ziehen!

Kabelstecker Sonde Entkalker einfüllen Ablass-Schraube

„aqua fresh“ abkühlen lassen
Sondenabdeckung (16) öffnen
Kabelstecker von Sonde abziehen
Sonde herausdrehen
Ablass-Schraube (19) herausdrehen

○ Wasser in geeignetes Gefäß oder in das Waschbecken ablassen

Ablass-Schraube (19) festdrehen
0,7 Liter Entkalker in den Dampfkessel (Sonde) einfüllen

ACHTUNG: Entkalker-Beipacktext beachten.

Sonde einschrauben und Kabelstecker anstecken
7 Netzstecker (11) anstecken
Hauptschalter (6) „EIN“ und Drucktaster >DAMPFREINIGEN< (2) „EIN“ bis die Kontroll-Leuchte „DAMPF“ (2b) ständig leuchtet (ca. 3 Minuten)
Drucktaster >DAMPFREINIGEN< (2) „AUS“
Hauptschalter (6) „AUS“
Einwirkzeit des Entkalkers nach Beipacktext beachten
Hauptschalter (6) „EIN“ und Drucktaster >DAMPFREINIGEN< (2) „EIN“ bis die Kontroll-Leuchte „DAMPF“ (2b) ständig leuchtet (ca. 3 Minuten)
Druckknopf „DAMPFREINIGEN“ (1a) am Bedienhandgriff drücken Dampf ablassen (ca. 30 Sekunden)
Drucktaster >DAMPFREINIGEN< (2) „AUS“
Hauptschalter (6) „AUS“
Netzstecker aus Steckdose ziehen! Gerät abkühlen lassen (ca. 20 Minuten)
Kabelstecker abziehen, Sonde VORSICHTIG herausdrehen

ACHTUNG: Restdampf im Dampfkessel.

Ablass-Schraube (19) öffnen und Entkalker/Wasser entleeren

ACHTUNG: Entkalker/Wasser kann noch heiß/warm sein.

ACHTUNG: Für die Entsorgung des Entkalkers Beipacktext beachten.

Ablass-Schraube (19) festdrehen
Frischwasser in den Dampfkessel einfüllen (Sonde)
Sonde einschrauben und Kabelstecker anstecken
Hauptschalter (6) „EIN“ und Drucktaster >DAMPFREINIGEN< (2) „EIN“ bis die Kontroll-Leuchte „DAMPF“ (2b) ständig leuchtet (ca. 3 Minuten)
Drucktaster >DAMPFREINIGEN< (2) „AUS“
Druckknopf „DAMPFREINIGEN“ (1a) am Bedienhandgriff drücken und Dampf ablassen (ca. 1 Minute)
Hauptschalter (6) „AUS“
Netzstecker aus Steckdose ziehen! Gerät abkühlen lassen (ca. 20 Minuten)
Kabelstecker abziehen, Sonde VORSICHTIG herausdrehen

ACHTUNG: Restdampf im Dampfkessel.

Ablass-Schraube (19) öffnen und Wasser entleeren
Ablass-Schraube (19) festdrehen

• SPÜLEN 3 x WIEDERHOLEN

Sonde reinigen

MIT ESSIG:

Vorgang wie oben, jedoch anstatt Entkalker 0,7 Liter Essig einfüllen und ca. 24 Stunden KALT stehen lassen

○ GERÄT MUSS NICHT AUFGEHEIZT WERDEN

Entleeren
• SPÜLEN 3 x WIEDERHOLEN
Sonde reinigen

FEHLER URSACHE BEHEBUNG

ACHTUNG: ARBEITEN am „STROM“: nur vom Fachmann durchführen lassen

KONTROLL-LEUCHTE AM

HAUPTSCHALTER (ORANGE) ORDENTLICH eingesteckt

UND KONTROLL-LEUCHTE

AM DRUCKTASTER

DAMPFREINIGEN<

(GRÜN) LEUCHTEN NICHT

• Netzstecker NICHT, oder NICHT

TLICH eingesteckt

• Sicherung im Haushalt defekt

- Netzkabel defekt

Netzstecker (11) ordentlich einstecken

Sicherungen kontrollieren lassen

Netzkabel erneuern lassen

ACHTUNG: ARBEIT AN DER SONDE: ↗ Gerät ausschalten und Netzstecker (11) herausziehen

Gerät abkühlen lassen

TANKANZEIGE BLINKT (ROT) UND PIEPSTON

KEIN DAMPF

ZU WENIG DAMPF

ZU VIEL DAMPF

ACHTUNG: BEI DAMPFAUSTRITT:

SAUGLEISTUNG SCHLECHT

- Kein Wasser im Tank

- Sonde verkalkt

- Drucktaster >DAMPFREINIGEN< nicht gedrückt

- Dampfmengenregulierung auf „wenig“

- Dampfmengenregulierung auf auf „viel“

Geraät ausschalten und Netzstecker (11) herausziehen

7 Gerät abkühlen lassen

• Verbindungen undicht

- Sonde nicht festgeschraubt

• Sondendichtung defekt

- Sonde verkalkt

• Kabelstecker von Sonde nicht angesteckt

• Kabelstecker oder Zuleitung von Sonde defekt

• Ablass-Schraube nicht festgezogen

• Ablass-Schraube Dichtung defekt

• Auffangbehälter voll

- Grob-Filter im Auffangbehälter verschmutzt

- Saug/Dampfschlauch und / oder Zubehör verstopft

• Auffangbehälterabdeckung nicht ordentlich geschlossen

• Dichtung vom Auffangbehälter defekt erneuern lassen

Wasser nachfüllen

Sonde reinigen (siehe Pflege und Wartung)

Drucktaster >DAMPFREINIGEN< (2) drücken

Dampfmengenregulierung (14) „gegen den Uhrzeigersinn“ korrigieren

Dampfmengenregulierung (14) „im Uhrzeigersinn“ korrigieren

Verbindungen kontrollieren

Dichtungen kontrollieren, eventuell erneuern lassen

Sonde festschrauben

Sondendichtung erneuern lassen

Gerät auskühlen lassen und Sonde reinigen (siehe Pflege und Wartung)

Kabelstecker anstecken

Gerät vom Fachmann überprüfen lassen

Ablass-Schraube (19) festdrehen

Ablass-Schraube (19) Dichtung erneuern lassen

„ROTE“-Ansaugdüsen abziehen und reinigen

Auffangbehälter (7) entleeren und Wasser bis „MIN“ nachfüllen

„ROTE“-Ansaugdüsen aufstecken

Filter reinigen

Saug/Dampfschlauch (1) und / oder Zubehör reinigen

Auffangbehälterabdeckung (5) ordentlich schließen

Dichtung vom Auffangbehälter (7)

Technische Daten

• Heizleistung 850 W
• Nennspannung 230V / 50Hz
• Dampfleistung/Min. 80 g/min
• Dampfdruck 4,5 bar
• Gewicht 1,3 kg

Beschreibung / Lieferumfang

1 1a 1b 1c 1d 2 3 4

1 Bügeleisen mit Zuleitung und Monoblockstecker
1a Betriebstemperaturanzeige (leuchtet nur bis eingestellte Betriebstemperatur erreicht ist)
1b Dampfstoßtaste
1c Arretierung für Dampfstoßtaste (für Dauerdampf)
1d Temperaturregler
2 Abstellmatte
3 Stützstangen für Zuleitung
4 Antihaftbeschichtete Bügeleisensohle

Bügeln vorbereiten

• Bügeltisch oder andere geeignete Bügelfläche aufstellen / vorbereiten ACHTUNG: Achten Sie auf sicheren Stand der Bügelfläche.
  • „aqua fresh“ zum Bügeltisch stellen
  • Stützstangen in die Bohrung am Transportgriff stecken
• Wenn Sie DRUCKDAMPFBÜGELN wollen:

Wasser in Wassertank füllen (siehe Kapitel „aqua fresh“ VORBEREITEN ...

Wassertank füllen<).

• Abstellmatte auf Bügeltisch auflegen
- Bügeleisen auf Abstellmatte stellen, Zuleitung am Gestänge einhängen und Monoblockstecker am Grundgerät anstecken

Erste Inbetriebnahme

- Beim ersten Aufheizen kann eine leichte Rauchentwicklung auftreten Dies ist vollkommen normal und verliert sich nach kurzer Benützung - Wir empfehlen daher, „empfindliches Bügelgut“ nicht als erstes zu bügeln

BÜGELN VORBEREITEN ABGESCHLOSSEN ?

• Bügeltisch „SICHER“ aufgestellt ?
• Stützstangen eingesteckt ?
- Bügeleisen auf Abstellmatte, Zuleitung am Gestänge eingehängt und Monoblockstecker am Grundgerät angesteckt?
- Wasser im Wassertank ? NUR ZUM DRUCKDAMPFBÜGELN
- Antihaftbeschichtete Bügeleisensohle (bei Bedarf) aufgesetzt ?

BÜGELN

• Kabel vom Kabelhalter GANZ abrollen

• Das Gerät muss waagrecht und auf allen 3 Rollen auf dem Boden stehen
• Netzstecker einstecken

ACHTUNG: NUR mit trockenen Händen und NUR am Stecker halten!

• Temperatur am Bügeleisen einstellen

Temperaturregler auf gewünschte Temperatur drehen

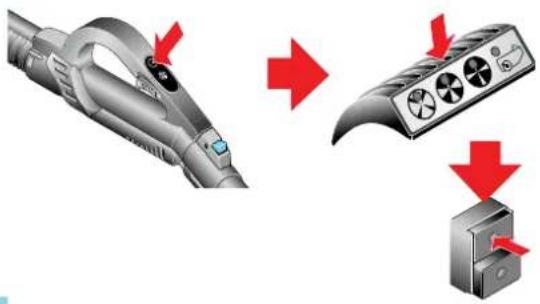

• Hauptschalter (6) einschalten

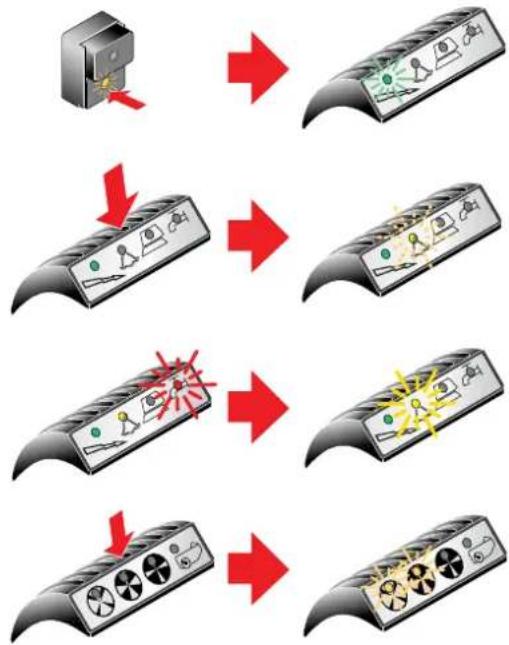

Die Kontroll-Leuchte des Hauptschalters leuchtet ORANGE und es ertönt ein kurzer „PIEPSTON“
Am Drucktaster >DAMPFREINIGEN< (2) leuchten die GRÜNE Kontroll-Leuchte (2a) und die ORANGE Kontroll-Leuchte „BÜGELEISEN“ (2c)

Die „BETRIEBSTEMPERATURANZEIGE“ am Bügeleisen leuchtet ROT (solange, bis die eingestellte Temperatur erreicht ist)

HINWEIS: Beginnen Sie mit Wäschestücken, die mit niedriger Temperatur gebügelt werden und steigern Sie erst bei Bedarf die Temperatur.

- Bügeln beenden siehe Kapitel >BÜGELEISEN AUSSCHALTEN<

• Vorgang wie „Bügeln“ jedoch zusätzlich:
- Drucktaster >DAMPFREINIGEN< (2) drücken

Die Kontroll-Leuchte "DAMPF" blinkt ORANGE (Nach ca. 3 Minuten Aufheizzeit leuchtet die Kontroll-Leuchte „DAMPF“ ständig)

ACHTUNG: Blinkt die „TANKANZEIGE“ (2d) ROT und ertönt ein „PIEPSTON“, muss der Wassertank nachgefüllt werden.

• Sollte während der Arbeit die „TANKANZEIGE“ (2d) ROT blinken und ein „PIEPSTON“ ertönen, können Sie, ohne das Gerät abkühlen zu lassen, frisches Wasser in den Wassertank nachfüllen Siehe Kapitel VORBEREITEN ... >Wassertank füllen<
• Bügeln beenden - siehe Kapitel >BÜGELEISEN AUSSCHALTEN<

BÜGELEISEN AUSSCHALTEN

• Nach dem „BÜGELN“
  • Hauptschalter (6) ausschalten
• Bügeleisen auskühlen lassen und wegräumen

- Nach dem „DRUCKDAMPFBÜGELN“

• Drucktaster >DAMPFREINIGEN< (2) am „aqua fresh“ drücken Die Kontroll-Leuchte „DAMPF“ (2b) erlischt.
• Dampfstoßtaste (1b) am Bügeleisen drücken, bis kein Dampf mehr austritt
  • Hauptschalter (6) ausschalten
  • Monoblockstecker ausstecken und Gestänge abbauen
• Bügeleisen auskühlen lassen und wegräumen

Diese Betriebsanleitung stellt einen Bestandteil des Lieferumfanges dar und dient zur Sicherstellung einer optimalen Bedienung und Funktion des Gerätes. Um die einwandfreie Funktion zu gewährleisten, muss vor Inbetriebnahme des „aqua fresh“ diese Bedienungsanleitung genau gelesen werden.

Für diese Bedienungsanleitung behalten wir uns alle Rechte vor. Kein Teil dieser Bedienungsanleitung darf, ohne schriftliche Genehmigung von EUDORA, in irgendeiner Form durch Fotokopie oder andere Verfahren reproduziert oder in eine für Maschinen, insbesondere Datenverarbeitungsanlagen, verwendbare Sprache übertragen werden.

Sämtliche in dieser Anleitung enthaltenen Informationen, technische Daten und technische Darstellungen basieren auf den zum Zeitpunkt der Erstellung verfügbaren neuesten Daten.

Die Firma EUDORA behält sich das Recht vor, jederzeit und ohne Vorankündigung, Änderungen an den technischen Daten oder andere technische Veränderungen vorzunehmen, ohne dass damit eine Verpflichtung übernommen wird, Modelle, die vor dem Datum einer solchen Änderung hergestellt wurden, nachzurüsten.
