BEDIENUNGSANLEITUNG Blue Perfection Mr. Handsfree

SICHERHEITSHINWEISE 2

WAS IST IN MR HANDSFREE BLUE PERFECTION ENTHALTEN? ..... 2

BESCHREIBUNG 3

MONTAGE 6

BETRIEB 10

PROBLEMLÖSUNG 24

TECHNISCHE DATEN 25

BLUETOOTH ^® 26

PFLEGE UND TECHNISCHE WARTUNG 26

SICHERHEITSHINWEISE

1. Bevor Sie mit der Montage beginnen, stellen Sie sicher, dass das Zündschloss ausgeschaltet ist.
2. Gewährleisten Sie, dass der Betrieb der Freisprecheinrichtung niemals Ihre Sicherheit beeinträchtigt.
3. Stellen Sie sicher, dass Sie während der Montage keine elektrischen Kabel, Benzin- bzw. Bremsleitungen oder Sicherheitsanlagen beschädigen.
4. Gewährleisten Sie, dass Sie bei der Montage der Freisprecheinrichtung nicht das Lenk- bzw. Bremssystem oder andere wichtige für die Funktion des Autos wesentliche Systeme beeinträchtigen. Überprüfen Sie die Airbagauslösung, damit sichergestellt ist, dass sie in keinster Weise blockiert oder behindert wird.
5. Die Freisprecheinrichtung darf nur bei einer Betriebsspannung von 12V und einem geerdeten Minuspol betrieben werden. Wird diese Anforderung nicht befolgt, kann es zu einer Beschädigung des elektronischen Systems Ihres Autos führen.
6. Betreiben Sie Ihre Freisprecheinrichtung nicht für einen längeren Zeitraum über die Autobatterie, z.B. bei ausgeschaltetem Motor, da sich dadurch Ihre Batterie entladen könnte.

WAS IST IN MR HANDSFREE BLUE PERFECTION ENTHALTEN?

1. Freisprecheinheit mit eingebautem Lautsprecher (SM1).
2. Halterung für die Freisprecheinheit.
3. Display (D1).
4. Halterung für das Display und das Systemkabel (SC1).
5. Winkelhalterung für die Befestigung des Displays an einer senkrechten Oberfläche.
6. Infrarotfernbedienung (J1).
7. Lithiumbatterie für die Infrarotfernbedienung, CR2032, 3B.
8. Ein Satz dekorativer Einsätze für die Infrarotfernbedienung – 3 Stück.
9. Mikrofon (M1).
10. Systemkabel mit Adapter zum Anschluss des Freisprechsystems an der Stromversorgung des Autos, der Zündung und zum Stummschalten des Radios (SC2).
11. Adapter für den Anschluss der Freisprecheinheit an die Autostromversorgung über den Zigarettenanzünder (SC3). Beinhaltet eine austauschbare Sicherung und ein dehnbares Kabel.
12. Befestigungsplatten für die Halterung des Displays und der Freisprecheinheit – 2 Stück.
13. Kontaktklemmen zum Anschließen der Kabel – 5 Stck.
14. Befestigungsklammern für die Führung des Mikrofonkabels – 4 Stück.
15. Schraubenset.
16. Doppelseitige Klebeplatten - 2 Stück.
17. Schraubendreher.
18. Bedienungsanleitung.

BESCHREIBUNG

FREISPRECHEINHEIT (SM1)

Die Freisprecheinheit enthält einen eingebauten Lautsprecher, eine Echo- und Rauschunterdrückung und Bluetooth® Wireless Technologie, welche die drahtlose Verbindung zu Bluetooth®-Handys herstellt.

Da Geräte mit der Bluetooth ^® Technologie über Radiowellen miteinander kommunizieren, müssen sich die Freisprecheinrichtung und Ihr Handy nicht in direktem Sichtkontakt befinden, beide Geräte müssen sich nur in einem Abstand von maximal 10 Metern voneinander befinden. Somit müssen Sie nicht einmal Ihr Telefon aus Ihrer Jacken- bzw. Handtasche nehmen, um Anrufe über die Freisprecheinrichtung zu tätigen und zu empfangen.

Da Bluetooth® Telefone von verschiedenen Herstellern produziert werden bieten Sie unterschiedliche Funktionen, daher kann es vorkommen, dass einige in dieser Bedienungsanleitung beschriebene Funktionen unterschiedlich bzw. nicht verfügbar sind.

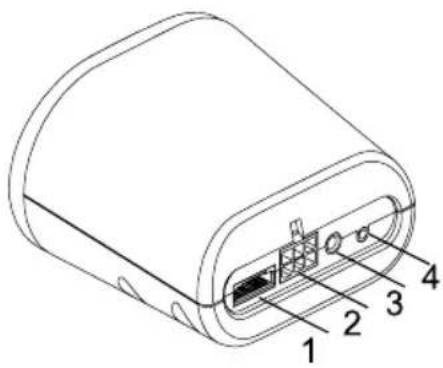

Die Freisprecheinheit verfügt über folgende Anschlüsse für externe Geräte:

1. Anschluss für Systemkabel SC1.
2. Anschluss für Kabel SC2 und SC3.
3. Anschluss für externen Lautsprecher (Nur mit Originalzubehör von mr Handsfree verwenden).
4. Mikrofonanschluss für M1.

Das Display verfügt über:

1. Ein LCD mit großen Symbolen und Zeichen.
2. Ein bequem anpassbares Befestigungssystem, dass es Ihnen ermöglicht, die beste Sichtposition Ihres LCD Displays zu wählen und dieses einfach vom Armaturenbrett abzunehmen, um Diebstahl zu verhindern.
3. Eine automatische Hintergrundbeleuchtung mit verschiedenen Farben und Kontrast- und Helligkeitseinstellungen.
4. Einen Infrarotempfänger für die Infrarotfernbedienung.

Linse für den Infrarotempfänger

Normal drücken:

• Rufannahme.
• Verbindung des gepairten Telefons im Freisprech- bzw. Hörerprofil.

Gedrückt halten:

- Einschalten des Pairing-Modus.

356 128 456 SMS

Normal drücken:

• Beenden eines Anrufs.
• Rückkehr zur vorherigen Menüebene.
• Löschen eingegebener Daten.

Gedrückt halten:

- Rückkehr in den Stand-By-Modus.

FERNBEDIENUNG (J1)

Die Fernbedienung sollte am Lenkrad angebracht werden. Sie hat zwei Tasten und einen gerichteten Joystick. Die Fernbedienung und ihre Funktionen wurden für Sie entwickelt, um Ihnen den Zugang zu Ihrem Handy so einfach und deutlich wie möglich zu gestalten. Die Verbindung zwischen der Fernbedienung und dem Empfänger in der Displayeinheit wird über einen Infrarotkanal gewährleistet. Die Fernbedienung kann auf der linken oder rechten Seite des Lenkrads befestigt werden (Siehe Kapitel "Montage").

Drücken der Nach-oben-, Nach-unten-, Links- oder Rechtstasten:

- Menüsteuerung.

Gedrückt halten der Nach-oben-, Nachunten-, Links- oder Rechtstasten:

- Schnelles Durchsuchen von Listen.

Drücken der mittleren Taste:

- Aufrufen des Menüs.

- OK-Taste.

Normal drücken:

- Rufannahme.

• Beenden eines Anrufs.
• Rückkehr zur vorherigen Menüebene.
• Löschen von eingegebenen Daten.

Gedrückt halten:

- Rückkehr in den Stand-By-Modus.

MIKROFON (M1)

Das Mikrofon wurde speziell für den Einsatz in einem Auto entwickelt. Die Position des Mikrofons hat einen bedeutenden Einfluss auf die Qualität der Akustik (Empfehlungen für die Position des Mikrofons finden Sie im Kapitel "Montage"). Das Mikrofon verfügt über eine Taste mit zwei Stellungen für die Einstellung der Empfindlichkeit. Drücken Sie die Taste am Mikrofon, um die Lautstärke für den Gesprächspartner zu erhöhen.

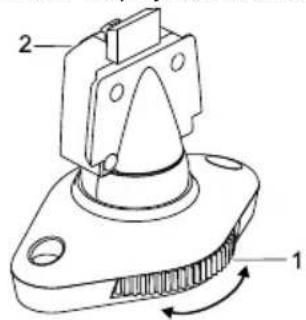

HALTERUNG FÜR DAS DISPLAY UND DAS SYSTEMKABEL SC1

Die Halterung für das Display kann mit Hilfe des Feststellrads (1) befestigt werden. Die Halterung ermöglicht Ihnen die senkrechte und waagerechte Einstellung des Displays, um eine optimale Sicht zu gewährleisten. An der Rückseite der Halterung befindet sich eine Taste (2), um das Display abzunehmen.

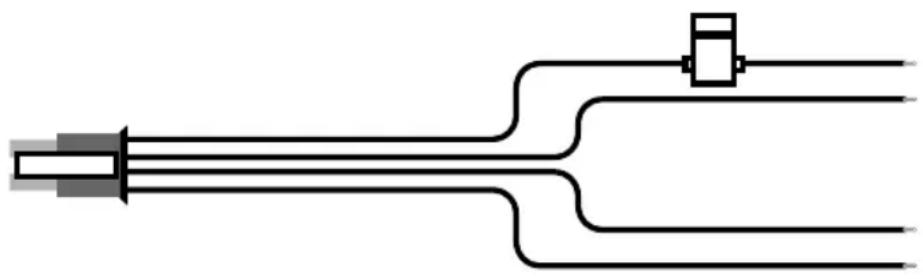

Das Systemkabel SC2 verbindet die Freisprechanlage mit der Stromzufuhr und der Zündung und wird zum Stummschalten des Radios verwendet. Das Systemkabel SC3 wird für die "Plug & Play" - Montage verwendet. Es dient der Stromzufuhr über den Zigarettenanzünder.

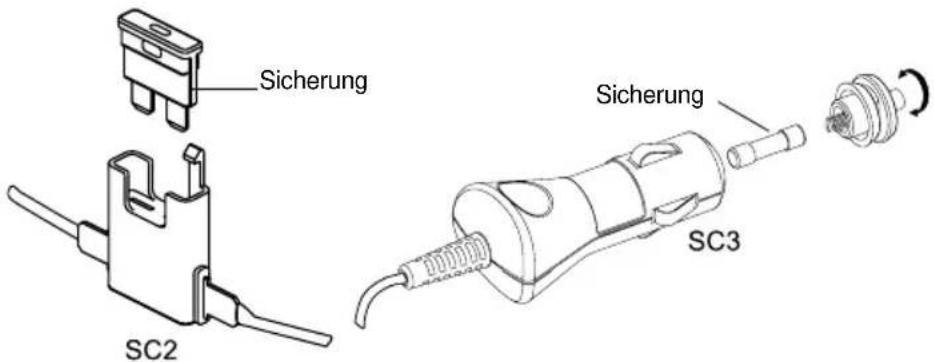

Beide Systemkabel werden mit austauschbaren Sicherungen geliefert. Das Austauschen der Sicherungen wird in der nachfolgenden Abbildung gezeigt.

Sicherung SC2 Sicherung SC3

MONTAGE

FREISPRECHEINHEIT (SM1)

Wir empfehlen Ihnen die Montage der Freisprecheinheit an einer weniger auffälligen Stelle im Auto. Stellen Sie jedoch auf jeden Fall sicher, dass die Einheit eine gute Akustik bietet, indem Sie die Lautsprecher in Richtung des Benutzers drehen und die Einheit mindestens 1 Meter entfernt vom Mikrofon montieren.

Suchen Sie eine Position in Ihrem Auto, an die die Freisprecheinheit montiert werden kann und die für die Bedienung bequem zu erreichen ist. Stellen Sie sicher, dass diese Stelle staubfrei und nicht schmutzig ist.

Die Halterung für die Freisprechanlage sollte so installiert werden, dass die Freisprechanlage leicht an ihren Platz gleitet und falls nötig einfach entfernt werden kann.

Es gibt zwei Möglichkeiten die Halterung zu befestigen:

1. Mithilfe der Montageschrauben direkt am Armaturenbrett oder an einer anderen Stelle im Auto.

2. Mithilfe der Montageschrauben an der Befestigungsplatte. Die Befestigungsplatte sollte dann mit der doppelseitigen Klebeplatte am Armaturenbrett oder an einer anderen Stelle im Auto befestigt werden.

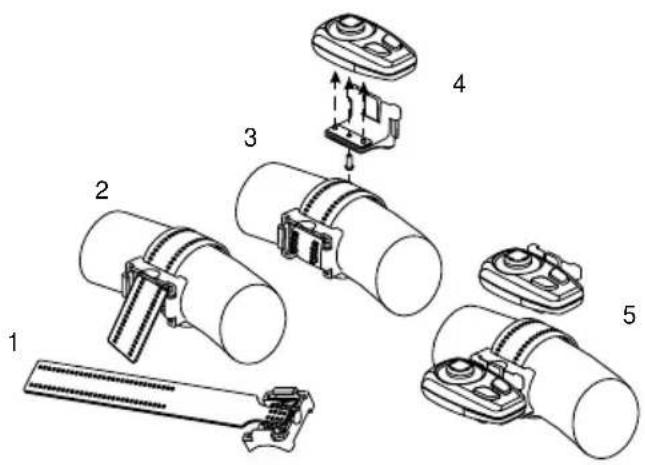

FERNBEDIENUNG (J1)

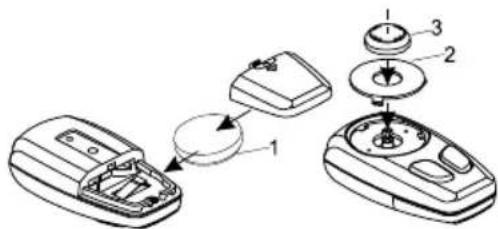

1. Legen Sie die Lithiumbatterie (1) den Polaritäten entsprechend ein (Text zeigt Richtung Batteriefachabdeckung) und schließen Sie das Batteriefach.
2. Befestigen Sie die Einheit mit einer Schraube an der Halterung.
3. Lassen Sie den dekorativen Einsatz (2) und den Joystickknopf (3) einrasten.
4. Schieben Sie die Fernbedienung in die Halterung bis Sie einrastet.

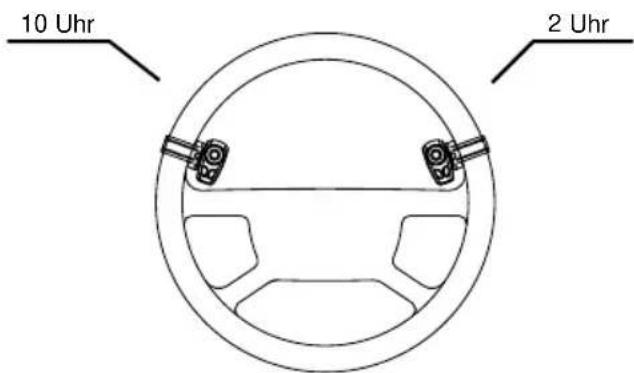

Die Befestigung der Fernbedienung ermöglicht deren Montage an der rechten bzw. linken Seite des Lenkrads. Die vorgeschlagene Position der Fernbedienung ist bei 10 Uhr oder 2 Uhr am Lenkrad.

10 Uhr 2 Uhr

Die Rückseite der Fernbedienung strahlt Infrarotlicht aus und muss in Richtung des Infrarotempfängers des Bildschirms gerichtet werden. Die Rückseite der Fernbedienung darf nicht abgedeckt werden! Der Bildschirm muss an der selben Seite des Lenkrads wie die Fernbedienung montiert werden. Wenn Sie die Fernbedienung auf der rechten Seite anbringen, müssen

Sie das Display auch an der rechten Seite befestigen. Die Montage muss wie in der folgenden Abbildung dargestellt erfolgen.

Befestigen Sie die Halterung des Displays (SC1) auf dem Armaturenbrett bzw. an jeder anderen gut sichtbaren Stelle, aber sodass die Kontrolle bzw. der Betrieb des Fahrzeugs nicht beeinträchtigt wird. Beachten Sie bitte, dass der Infrarotempfänger der Fernbedienung in das Display eingebaut ist und Sie daher für eine zuverlässige Funktionsweise gewährleisten müssen, dass das Display und die Fernbedienung sich in Sichtweite von 40-50 cm und in einem Winkel von ca. 30 Grad befinden müssen.

Suchen Sie eine Position in Ihrem Auto, an die das Display montiert werden kann und an der es einfach zu erreichen ist. Gewährleisten Sie, dass diese Stelle staubfrei und nicht schmutzig ist.

Es gibt zwei Möglichkeiten die Halterung für den Bildschirm zu befestigen:

1. Mithilfe der Montageschrauben direkt am Armaturenbrett.
2. Mithilfe der Montageschrauben an der Befestigungsplatte. Die Befestigungsplatte sollte dann mit der doppelseitigen Klebeplatte am Armaturenbrett befestigt werden.
3. Wenn Sie den Bildschirm auf einer vertikalen Oberfläche des Armaturenbretts befestigen wollen, können Sie die Winkelhalterung verwenden.

MIKROFON (M1)

Befestigen Sie das Mikrofon in der Nähe des Kopfs des Benutzers (optimal sind 30 cm) und positionieren Sie es so, dass es direkt zum Mund gerichtet ist. Aus der Erfahrung heraus ist die beste Position neben dem Rückspiegel oder links neben der Sonnenblende. Um ein Echo zu vermeiden, empfehlen wir einen Mindestabstand von 1 Meter zwischen dem Mikrofon und der Freisprecheinheit. Stellen Sie sicher, dass Sie das Mikrofon nicht in den Luftstrom der Lüftungsklappen montieren. Verlegen Sie das Mikrofonkabel nicht in der Heizung, der Lüftung oder der Klimaanlage. Befestigen Sie das Mikrofon mit Klettband.

SYSTEMKABEL (SC1)

Das Systemkabel SC1 führt durch die Halterung des Displays hindurch und wird zur Verbindung des Displays an die Freisprecheinheit über eine Anschlussbuchse benutzt.

Vergewissern Sie sich, dass das Kabel so platziert ist, dass es nicht beschädigt wird (z.B. nicht unter den Autositzen oder über scharfe Kanten hinweg).

STROMANSCHLUSS

Es gibt 2 Möglichkeiten zum Anschluss des Blue Perfection am Stromsystem des Autos:

1. Plug & play-Anschluss: über den Adapter für den Zigarettenanzünder (SC3).
2. Integrierter Anschluss: über Systemkabel SC2 direkt an das elektrische System des Autos.

Die Drähte von Kabel SC2 sind farbcodiert. Sie sind in Tabelle 1 in Spalte A aufgeführt und jedes Kabel sollte mit dem entsprechenden Teil aus Spalte B verbunden werden.

Tabelle 1.

A	B
Roter Draht Die + Spannung der Stromversorgung des Autos
Schwarzer Draht Der negative Erdungsanschluss
Blauer Draht Zündung
Brauner Draht Verwendet für die Stummschaltung des Autoradios (Car Radio muting - CRM), muss mit dem Autoradio (Stummschaltung) verbunden werden

• Um Verformungen zu vermeiden, sollten Sie dafür sorgen, dass die Kabel weit genug entfernt vom elektronischen System des Autos verlegt werden.
• Verbinden Sie die Drähte mit den Kontaktklemmen. Schieben Sie die Autodrähte in die Durchführungsrille der Klemmen und den Kabeldraht in die Rille mit der begrenzenden Rippe.

Achtung!

Wenn es kein "Zündungs-"Draht gibt oder wenn er nicht verfügbar ist, sollten Sie den blauen Kabeldraht mit dem roten Draht

der Freisprechanlage und den roten Kabeldraht mit dem "Ununterbrochenen" Draht des Autos verbinden, der die Spannung hält, wenn die Zündung ausgeschaltet ist.

STUMMSCHALTUNG DES AUTORADIOS (CAR RADIO MUTING - CRM)

Mit dem Blue Perfection können Sie Ihr Autoradio stumm schalten, wenn ein Anruf eingeht.

• Lesen Sie die Gebrauchsanweisung Ihres Autoradios um sicherzugehen, dass es eine Stummschaltfunktion hat. Wenn Sie zusätzliche Einstellungen im Autoradio-Menü machen müssen, sollten Sie dafür sorgen, dass diese korrekt erfolgen.
• Entfernen Sie das Bedienfeld vom Autoradio.
• Entfernen Sie das Dekorfeld und nehmen Sie das Radio mit den Handgriffen aus der Rille. Ziehen Sie den Stecker des Autoradios heraus.
• Verbinden Sie die Drähte des Blue Perfection mit den entsprechenden Drähten der Autobuchse oder der ISO-Buchse des Autoradios, wie in Tabelle 1 angegeben. Verwenden Sie für den Anschluss 4 Kontaktklemmen.
• Stellen Sie die Verbindung wieder her und Installieren Sie das Autoradio.

BETRIEB

EIN-/AUSSCHALTEN

Ist mr Handsfree Blue Perfection mit der Stromversorgung über das Adapterkabel SC3 verbunden, können Sie das Gerät durch das Anstecken des Adapters an den Zigarettenanzünder einschalten.

Wenn mr Handsfree Blue Perfection mit Kabel SC2 an der Stromzufuhr angeschlossen ist, schaltet das Gerät automatisch an, wenn Sie den Zündschlüssel drehen.

Mr Handsfree Blue Perfection schaltet automatisch aus, wenn die Zündung ausgeschaltet wird.

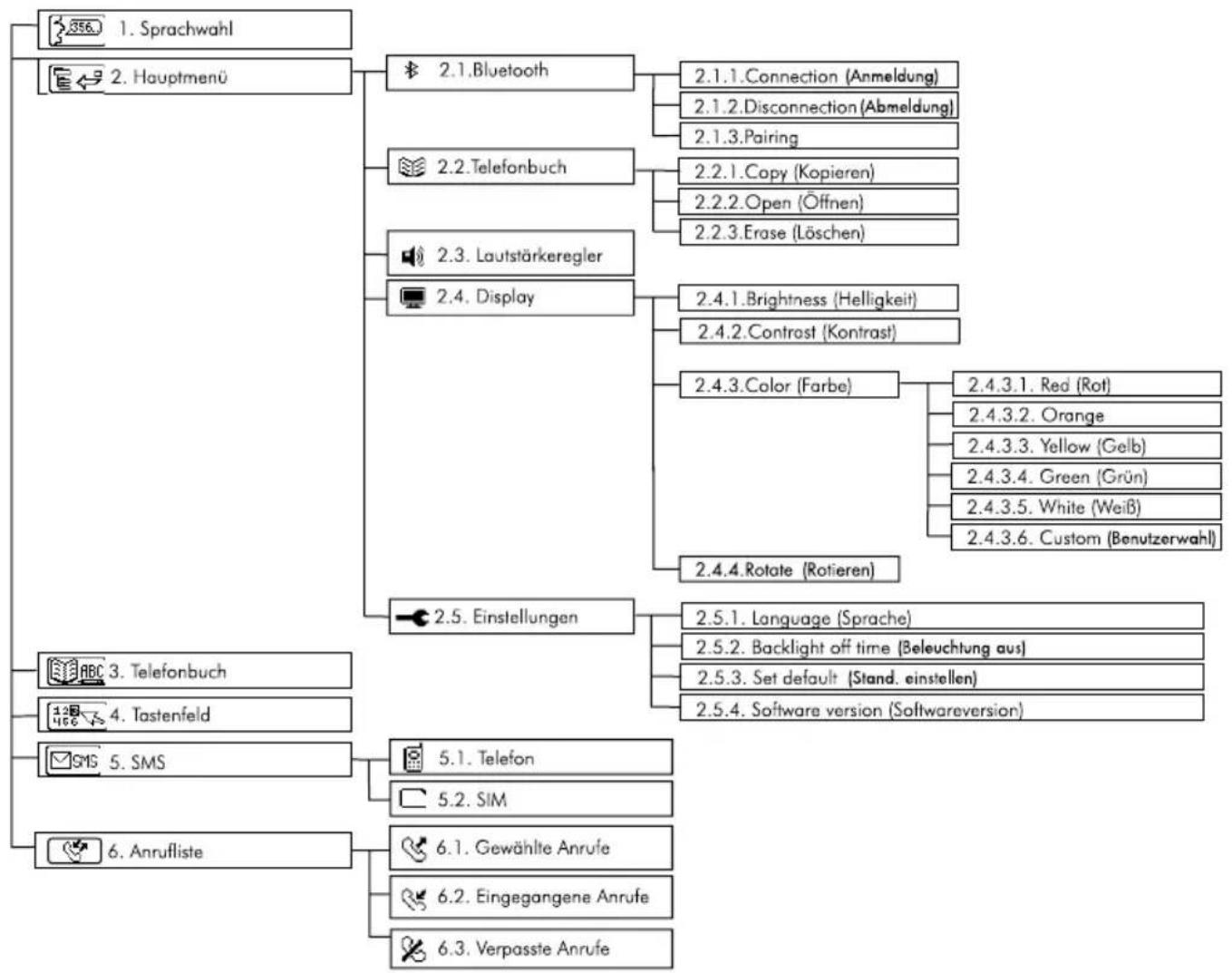

MENÜSTRUKTUR

Alle Funktionen des Geräts sind in einem Menü zusammengefasst. Um das Menü aufzurufen drücken Sie einmal die mittlere Taste des Joysticks. Das Kurzmenü erscheint im Display.

356... 128 456 SMS

Um sich im Menü zu bewegen verwenden Sie den Joystick und die 2 Steuerungstasten der Fernbedienung. Die Menüstruktur ist nachfolgend dargestellt:

PAIRING, ANMELDEN UND ABMELDEN

A. PAIRING

- Um mr Handsfree Blue Perfection mit Ihrem Bluetooth ^ Handy zu verbinden verwenden Sie die Fernbedienung und rufen Sie im Hauptmenü Bluetooth ^ Pairing und drücken Sie 📄. Jetzt befindet sich mr Handsfree Blue Perfection im Suchmodus. Im Display erscheint eine entsprechende Mitteilung und es ertönt ein Bestätigungston.

Anmeldung Abmeldung Pairing

• Aktivieren Sie die Bluetooth ^ -Funktion Ihres Handys.
• Suchen Sie nach verfügbaren Bluetooth ^® -Geräten im entsprechenden Untermenü Ihres Handys. Ihr Telefon findet alle Bluetooth ^® -Geräte innerhalb eines Abstands von 10 Metern und stellt sie als Liste dar.
• Wählen Sie "BLUEPERFECTION" aus der Liste.
• Geben Sie den PIN "0000" ein. Im Display erscheint "PAIRING OK" und das Gerät kehrt in den Stand-By-Modus zurück. "Blue Perfection" wird in der Liste der gepairten Geräte Ihres Telefons gespeichert.

Hinweis:

Falls nötig, kann der Pairing-Modus auch durch Drücken der linken Taste am Display aktiviert werden. Die Taste muss für länger als 5 Sekunden gedrückt werden.

B. ANMELDEN

Manchmal kann es vorkommen, dass die Verbindung zu Ihrem Telefon unterbrochen wird. Zum Beispiel, wenn Blue Perfection ausgeschaltet wurde.

Um die Verbindung zwischen Blue Perfection und Ihrem Telefon wieder herzustellen:

• Schalten Sie den Strom wieder ein und die Verbindung wird automatisch wieder hergestellt; ODER
• Verwenden Sie den Joystick um Hauptmenü Bluetooth® Connection (Anmeldung) aufzurufen. "CONNECTION..." (Anmeldung) erscheint im Display; ODER
• Drücken Sie die linke Taste am Display für länger als 5 Sekunden.

C. ABMELDEN

Es kann Umstände geben, in denen Sie Ihr Telefon von Blue Perfection abtrennen müssen. Zum Beispiel, wenn das Telefon mit einem anderen Bluetooth ^® -Gerät kommunizieren soll.

Zum Abmelden von Blue Perfection und Ihrem Telefon:

• Schalten Sie Blue Perfection aus; ODER
- Wählen Sie den Menüpunkt: Hauptmenü Bluetooth® Disconnection (Abmeldung); ODER
- Nehmen Sie das Telefon aus dem Blue Perfections Bereich von 10 Metern heraus; ODER
- Melden Sie Blue Perfection und das Telefon über das Telefonmenü ab.

Hinweis:

Wurden Blue Perfection und Ihr Handy voneinander getrennt und Sie möchten Sie wieder zusammen betreiben, ist es nicht notwendig diese Geräte noch einmal zu pairen. Die Wiederherstellung der Verbindung erfolgt ohne ein erneutes Abfragen des Zugangscodes.

FUNKTIONEN

1. SPRACHWAHL

Unterstützt Ihr Telefon die Sprachwahl und es liegen gespeicherte Namen vor, können Sie diese Funktion mit Blue Perfection nutzen.

2. HAUPTMENÜ

2.1 Bluetooth®

Anmeldung Abmeldung Pairing

2.1.1 Connection (Anmeldung)

Verwenden Sie diesen Menüpunkt um Blue Perfection und Ihr Telefon miteinander zu verbinden.

2.1.2 Disconnection (Abmeldung)

Verwenden Sie diesen Menüpunkt um die Verbindung zwischen Blue Perfection und Ihrem Telefon abzubrechen.

2.1.3 Pairing

Verwenden Sie diesen Menüpunkt um Blue Perfection und Ihr Bluetooth®-Handy zu pairen.

2.2 Telefonbucheinstellungen

Kopieren Öffnen Löschen

2.2.1. Copy (Kopieren)

Verwenden Sie diesen Menüpunkt um das Telefonbuch Ihres Telefons in das Blue Perfection Telefonbuch zu kopieren. Die maximale Anzahl von Einträgen in das Telefonbuch beträgt 200.

Da nicht alle Bluetooth®-Telefone die Funktion des Kopierens von Telefonbüchern über Bluetooth® unterstützen, können Sie auch das eingebaute SIM-Karten-Lesegerät verwenden um Ihre Telefonbuchdaten in den Blue Perfection-Speicher zu laden. Um das Telefonbuch mit dem SIM-Karten-Lesegerät zu kopieren, trennen Sie den Bildschirm von der Halterung SC1, führen Sie die SIM-Karte wie abgebildet in den SIM-Kartenhalter ein und befestigen Sie den Bildschirm wieder auf der Halterung. Achten Sie darauf dass Sie die SIM-Karte tief genug einführen, bis Sie ein Klick hören.

Wenn die SIM-Karte durch einen PIN-Code geschützt ist, erscheint die Bildschirmtastatur:

PIN1: 3687 1 2 3 4 5 6 7 8 9 0

• Geben Sie unter Verwendung der Nach-oben-, Nach-unten-, Links- und Rechts-Tasten zum Selektieren der Ziffern den PIN-Code ein.
• Bestätigen Sie Ihre Wahl mit 📄. Die selektierten Ziffern erscheinen im oberen Teil des Displays.
• Eine falsch eingegebene Ziffer löschen Sie mit ✗.
• Drücken Sie um den PIN-Code zu bestätigen.
• Der Kopiervorgang des Telefonbuchs beginnt entsprechend. Das alte, im Blue Perfection gespeicherte Telefonbuch, wird automatisch gelöscht.

• Wenn Ihre SIM-Karte nicht mit einem PIN-Code geschützt ist, beginnt der Kopiervorgang des Telefonbuchs automatisch.

• Sobald der Kopiervorgang des Telefonbuchs beendet wurde, können Sie den Bildschirm von der Halterung trennen und die SIM-Karte aus dem Halter nehmen. Zu entfernen, drücken sie auf die Karte.

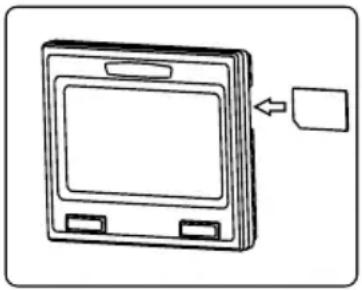

• Legen Sie die SIM-Karte in Ihr Mobiltelefon ein und schalten Sie es an.
• Befestigen Sie den Bildschirm auf der Halterung.
• Aktivieren Sie das Hauptmenü des Blue Perfection und selektieren Sie Bluetooth ^® ⇔ Connection (Anmeldung).
  • Bestätigen Sie Ihre Wahl mit
  • Die Verbindung wird wieder hergestellt.

2.2.2. Open (Öffnen)

Verwenden Sie diesen Menüpunkt um die Telefonbucheinträge anzuzeigen.

2.2.3. Erase (Löschen)

Verwenden Sie diesen Menüpunkt um alle Telefonbucheinträge zu löschen.

2.3.Lautstärkeregler

Verwenden Sie diesen Menüpunkt um die gewünschte Lautstärke des Blue Perfection Lautsprechers im Gesprächsmodus und die Klingellautstärke eines eingehenden Anrufs einzustellen.

Verwenden Sie die Nach-oben-/ Nach-unten-Tasten des Joysticks, um die Lautstärke einzustellen. Es stehen 16 verschiedene Lautstärken zu Verfügung.

2.4. Displayeinstellungen

Helligkeit Kontrast Farbe

2.4.1. Brightness (Helligkeit)

Verwenden Sie diesen Menüpunkt, um die Helligkeit der Displayhintergrundbeleuchtung einzustellen.

Tag Nacht Benutzerwahl

• Verwenden Sie die Nach-oben-/ Nach-unten-Tasten Ihres Joysticks, um die gewünschte Helligkeit auszuwählen.
• Drücken Sie ☐ zum Bestätigen oder ✗ um die vorherige Einstellung der Helligkeit wieder herzustellen. Es gibt 16 verschieden Stufen für die Helligkeit. Stufe 0 schaltet die Hintergrundbeleuchtung aus, Stufe 15 ist die hellstmögliche Einstellung.

2.4.2. Contrast (Kontrast)

Verwenden Sie diesen Menüpunkt, um den Displaykontrast einzustellen.

• Verwenden Sie die Links-/Rechtstaste Ihres Joysticks, um den gewünschten Kontrast auszuwählen.
• Drücken Sie zum Bestätigen oder zum die vorherige Einstellung des Kontrasts wieder herzustellen.

Es gibt 16 verschieden Stufen für den Kontrast. Stufe 0 ist das Minimum, Stufe 15 das Maximum.

2.4.3. Color (Farbe)

Verwenden Sie diesen Menüpunkt, um die Farbe der Hintergrundbeleuchtung des Displays einzustellen. Wählen Sie eine der verfügbaren Farben:

1. Rot
2. Orange
3. Gelb
4. Grün
5. Weiß
6. Benutzerwahl

Wenn Sie den Menüpunkt "CUSTOM" (Benutzerwahl) wählen, können Sie die Hintergrundfarbe harmonisch abstimmen.

• Verwenden Sie die Nach-oben-/ Nach-unten-Tasten Ihres Joysticks, um die gewünschte Farbe auszuwählen.
• Verwenden Sie die Links-/Rechtstasten Ihres Joysticks, um die gewünschte Farbintensität auszuwählen.
• Drücken Sie zum Bestätigen oder zum die vorherige Farbeinstellung wieder her zustellen.

2.4.4. Rotate (Rotieren)

Wenn Sie den Menüpunkt "ROTATE" (Rotieren) wählen, können Sie den Display rotieren.

Wählen Sie "ROTATE" (Rotieren) und drücken Sie ☐ zum Bestätigen.

2.5. Einstellungen

2.5.1. Language (Sprache)

Wählen Sie den Menüpunkt "EINSTELLUNGEN"

Sprache Beleuchtung aus Stand. einstellen

• Wählen Sie den Punkt "LANGUAGE" (Sprache) und drücken Sie
• Wählen Sie eine der verfügbaren Sprachen (Englisch, Russisch, Niederländisch ...).
• Drücken Sie zum Bestätigen oder ✗ um die vorherige Spracheinstellung wieder herzustellen.

2.5.2. Backlight off time (Beleuchtung aus)

• Wählen Sie "BACKLIGHT OFF TIME" (Beleuchtung aus) um die Zeit, nach der sich die Hintergrundbeleuchtung abschaltet, einzustellen.
• Drücken Sie
• Verwenden Sie die Links-/Rechtstaste Ihres Joysticks, um die Zeit einzustellen. Wenn Sie "ALWAYS ON" (Immer an) wählen, wird die Hintergrundbeleuchtung gar nicht ausgeschaltet. Die Zeit kann in 10 Sekundenschritten eingestellt werden, die längste Zeiteinstellung beträgt 1 Min.

- Drücken Sie ☐ zum Bestätigen oder ✗ um die vorherige Einstellung wieder herzustellen und das Menü zu verlassen.

2.5.3. Set default (Standard einstellen)

In diesem Menüpunkt können Sie Blue Perfection auf die werksseitigen Voreinstellungen zurücksetzen.

Parameter Wert
Helligkeit 15/15 (Max.)
Kontrast 8/15 (Mittel.)
Hintergrundfarbe Weiß
Sprache Englisch
Beleuchtung aus 10 Sek

- Wählen Sie im Untermenü "EINSTELLUNGEN" zum Bestätigen.

den Punkt "SET DEFAULT" (Stand. einstellen) und drücken Sie

- Im Display erscheint "SET DEFAULT" (Stand. einstellen?). Drücken Sie ☐ zum Bestätigen oder zum Abbrechen.

2.5.4. Softwareversion

• Wählen Sie im Untermenü "EINSTELLUNGEN" → den Punkt "SOFTWARE VERSION" und drücken Sie zum Bestätigen.
  • Die Nummer der Softwareversion erscheint im Display.

3. TELEFONBUCH

Sie können das Telefonbuch zum Wählen von Rufnummern verwenden. Die Telefonbucheinträge werden in alphabetischer Reihenfolge im oberen Teil des Displays angezeigt. Das Blue Perfection Telefonbuch kann bis zu 200 Einträge speichern. Für das schnelle Aufrufen eines gewünschten Namens suchen Sie zuerst seinen ersten Buchstaben mit dem Cursor im unteren Teil des Displays unter Verwendung der Steuerungstasten Ihres Joysticks. Der Kopiervorgang des Telefonbuchs wird in Kapitel 2.2.1 beschrieben.

4. TASTENFELD

Mit dem LCD Tastenfeld und dem Joystick der Fernbedienung können Sie jede beliebige Rufnummer wählen.

• Verwenden Sie die Nach-oben-, Nach-unten-, Links- oder Rechtstasten des Joysticks um eine Ziffer auf dem Display auszuwählen.
• Drücken Sie die 📄 Taste zum Bestätigen.

Hinweis:

Nachdem Sie eine Ziffer ausgewählt haben, geht der Cursor immer auf die "5" zurück, da die "5" am nächsten bei allen anderen Ziffern liegt.

5. SMS

Mit diesem Menüpunkt können Sie eingegangene SMS von Ihrem Telefonspeicher oder der SIM Karte kopieren (bis zu 20). Das erste Wort jeder Nachricht wird angezeigt. Beim Anklicken dieser Wörter, öffnen Sie die jeweilige Nachricht und Sie können mehr Details sehen.

Hinweis:

Diese Funktion wird von einigen Handys aufgrund ihrer besonderen Funktionalitäten nicht unterstützt.

6. ANRUFLISTE

Dieser Menüpunkt kann durch ein einfaches Drücken der Taste auf der Fernbedienung aufgerufen werden, wenn Sie sichim Hauptmenü befinden. Dann können Sie zwischen drei verschiedenen Listen auswählen:

• Liste der gewählten Anrufe
• Liste der eingegangenen Anrufe
• Liste nicht abgefragter/ abgewiesener Anrufe
  Jede Liste kann bis zu 10 Rufnummern und Namen, sofern Sie im Telefonbuch vorhanden sind, abspeichern.

ANRUFE TÄTIGEN

1. STAND-BY-MODUS

Im Stand-By-Modus zeigt Ihr Display die aktuellen Parameter Ihres Telefons an:

1. Signalstärke des Netzwerks an Ihrem derzeitigen Standort. Je höher die Anzeige, desto stärker ist der Empfang. Die Anzahl der Anzeigesegmente kann sich von Ihrem Telefon aufgrund der Bluetooth® Integration für diese Software leicht unterscheiden.
2. Batteriefüllstandsanzeige. Je voller die Batterie desto mehr Anzeigesegmente. Das Symbol blinkt, wenn die Batterie fast leer ist. Ist das Telefon im Ladezustand, erscheint das Ladesymbol neben dem Batteriesymbol.
3. Der Bluetooth ^® name des verbundenen Handys.
4. Ist die Bluetooth ^ verbindung aktiviert erscheint ein "Auto"-Symbol im Display.

T 610 $

2. SPRACHWAHL

Bevor Sie diese Funktion verwenden, stellen Sie sicher, dass Sie Sprachwahlnamen in Ihrem Telefon abgespeichert haben.

• Zum Aktivieren der Sprachwahl drücken Sie

und wählen dann den Punkt "SPRACHURHL" im Menü.

- Drücken Sie

• Die folgende Abbildung erscheint im Display.

B

• Nach dem Piep sprechen Sie den Sprachwahlnamen.
• Blue Perfection sucht die entsprechende Rufnummer aus seinem Speicher und wählt diese.

3. WÄHLEN MIT DEM TELEFONBUCH

Sie können eine Rufnummer aus dem im Blue Perfection gespeicherten Telefonbuch wählen.

• Drücken Sie in Stand-By-Modus um das Menü aufzurufen und wählen Sie den Punkt "TELEFONBUCH"
• Drücken Sie
  • Die folgende Abbildung erscheint im Display.

DANIELA SMITH DAVID DEREK A B C D E F

• Verwenden Sie die Links-/Rechtstasten um sich im unteren Teil des Displays zu bewegen und den ersten Buchstaben des Namens auszuwählen.
• Verwenden Sie die Nach-oben-/ Nach-unten-Tasten um durch die Telefonbuchliste zu blättern.
• Drücken Sie um weitere Informationen (Name und Rufnummer) zu diesem Eintrag angezeigt zu bekommen.
• Drücken Sie ✗ um zum Telefonbuch zurückzukehren.
• Drücken Sie zum Wählen.

Hinweis:

Die untere Zeile mit den Buchstaben enthält nur die Buchstaben die den Telefonbucheinträgen entsprechen.

4. WÄHLEN MIT DEM LCD TASTENFELD

Sie können das LCD Tastenfeld verwenden, um eine Rufnummer zu wählen.

• Drücken Sie im Stand-By-Modus um das Menü aufzurufen und wählen Sie den Punkt "TASTENFELD"
• Drücken Sie
  • Das folgende Tastenfeld erscheint im Display:

+ 19453 + 1 2 3 4 5 6 7 8 9 * 0 #

• Verwenden Sie die Nach-oben-, Nach-unten-, Links- und Rechtstasten um die Ziffern zu wählen.
• Verwenden Sie um die Auswahl zu bestätigen. Die ausgewählten Ziffern erscheinen im oberen Teil des Displays. Nach jeder Auswahl kehrt der Cursor in die Mitte des Ziffernblocks zur Ziffer "5" zurück.
• Um ein falsch eingegebene Ziffer zu löschen drücken Sie ✗.
• Drücken Sie um die Nummer zu wählen.

5. WAHLWIEDERHOLUNG

Die Wahlwiederholung wird über die Anrufliste getätigt. Mit dem Aufrufen der Liste der gewählten Anrufe können Sie die letzten 10 mit Blue Perfection nach dem Einschalten gewählten Rufnummern noch einmal wählen.

• Drücken Sie im Stand-By-Modus und dann .
• Im Display erscheinen drei Listen:

Bridget Rosanna Daniela Smith

Sie können gewünschte Rufnummern aus jeder Liste auswählen:

- Gewählte Anrufe.

• Eingegangenen Anrufe.

- Nicht abgefragte/abgewiesene Anrufe.

Die maximale Anzahl an Einträgen pro Liste beträgt 10. Ist eine Rufnummer auch im Telefonbuch vorhanden wird der Name angezeigt.

- Um von einer in die andere Liste zu wechseln, verwenden Sie die Links-/Rechtstasten.

- Um innerhalb der Listen zu blättern verwenden Sie die Nach-oben-/ Nach-unten-Tasten.

- Drücken Sie um die Nummer zu wählen.

- Drücken Sie um in den Stand-By-Modus zurückzukehren.

6. WÄHREND EINES ANRUFS

Während eines Anrufs zeigt Ihnen das Display folgende Informationen:

1. Telefonnummer.
2. Name
3. Anrufzeit.
4. Symbole der Fernbedienungstasten.

[phone] Daniela Smith 00:45

• Während eines Anrufs können Sie die Lautstärke mit den Nach-oben-/ Nach-unten-Tasten verändern.
  • Zum Übergeben eines Anrufs von Blue Perfection an das Telefon drücken Sie
• Das Übergeben eines Anrufs vom Telefon an Blue Perfection erfolgt über den entsprechenden Menüpunkt im Telefonmenü.
• Wenn Sie das DTMF-Kommando wählen müssen, drücken Sie und die Bildschirmtastatur erscheint.
  • Geben Sie die Ziffern unter Verwendung der Nach-oben-, Nach-unten-, Links- und Rechts-Tasten ein.
• Bestätigen Sie Ihre Wahl mit 📄. Die selektierten Ziffern erscheinen im oberen Teil des Displays.
• Eine falsch eingegebene Ziffer löschen Sie mit
• Drücken Sie um das DTMF-Kommando zu senden.

7. BEENDEN EINES ANRUFS

Drücken Sie zum den Anruf zu beenden.

8. ANNEHMEN EINES ANRUFS

Wenn ein Anruf hereinkommt, erscheint die Rufnummer des Anrufers im Display. Sind der Name und diese Rufnummer im Telefonbuch von Blue Perfection gespeichert erscheint auch der Name im Display.

[<•••> Daniela Smith [phone]:45

Drücken Sie um den Anruf anzunehmen.

9. ABWEISEN EINES ANRUFS

Wenn Sie einen Anruf nicht abfragen möchten, drücken Sie ✗

SMS

SMS - ÜBERSICHTSLISTE

- Um die SMS Liste im Stand-By-Modus aufzurufen drücken Sie ☐ wählen Sie den Menüpunkt "SMS" ☑ SMS und drücken Sie ☐ noch einmal.

• Die SMS Liste des Telefonspeichers wird angezeigt.

- Bewegen Sie den Joystick nach rechts um SMS aus dem Speicher der SIM-Karte anzuzeigen.

- Wählen Sie eine SMS und drücken Sie zum Aufrufen.

- Drücken Sie um die Telefonnummer/den Namen des Absenders der SMS und das Datum und die Uhrzeit des Eingangs der Nachricht anzuzeigen.

- Drücken Sie um diese Telefonnummer zu wählen.

- Drücken Sie ✗ zum Annullieren und um zum SMS-Anzeigemodus zu gelangen.

PROBLEMLÖSUNG

Problem	Grund Behebung
Das Gerät funktioniert nicht. Die grüne LED am Stromadapter ist aus.	1. Der Zigarettenanzünder ist beschädigt.2. Kein Kontakt zwischen dem Stromadapter und der Zigarettenanzünderbuchse.3. 1,5 A Sicherung im Stromadapter ist durchgebrannt.4. Der Stromadapter ist beschädigt.	1. Überprüfen Sie, ob der Zigarettenanzünder normal funktioniert.2. Säubern Sie den Kontakt zwischen dem Zigarettenanzünder und dem Stromadapter.3. Tauschen Sie die Sicherung aus.4. Haben die Punkte 1-3 das Problem nicht beheben können, wenden Sie sich bitte an den Kundendienst.
Ein Anrufer kann Sie nicht hören.	1. Das Mikrofon ist nicht angeschlossen.2. Das Mikrofonkabel ist beschädigt.	1. Überprüfen Sie die Verbindung vom Mikrofon und der Mikrofonbuchse an der Freisprecheinrichtung.2. Wenden Sie sich an den Kunden-dienst.
Das Gerät funktioniert nicht. Es ist über den Adapter mit dem Autoradio verbunden. Das Auto-radio funktioniert.	1. Kein Kontakt zwischen den Drähten.2. Die Drähte des Autoradios haben einen kleineren Durchmesser als notwendig (mit einem Querschnitt von weniger als 0,75 mm^2 ).3. 1.5 A Sicherung im Adapter ist durchgebrannt.	1. Kontrollieren Sie den Kontakt an den Kontaktstellen.2. Verwenden Sie für die Verbindung Kontaktklemmen, die der Norm ihres Autos entsprechen oder eine andere geeignete Verbindungsart.3. Wechseln Sie die Sicherung.
Das Gerät ist mit dem Autoradio verbunden, aber schaltet es bei einem Anruf nicht stumm.	Die Stummschaltfunktion des Autoradios muss über zusätzliche Einstellungen aktiviert werden.	Lesen Sie die Gebrauchsanweisung Ihres Autoradios und nehmen Sie die notwendigen Einstellungen vor.

TECHNISCHE DATEN

Autobatteriespannung

12,6 V (10,8 - 13,5)

mit geerdetem Minuspol.

Stromverbrauch

Im Gesprächsmodus - 0,8 A

Im Stand-By-Modus - 50 mA

Sicherung

1,5 A

SYSTEMKABEL SC2

• Rot: +12B
• Schwarz: Erdung
• Blau: Zündung, ACC/IGN
• Braun: Stummschaltfunktion des Autoradios. Im Sprechmodus wechselt die Spannung von +12 V auf 0 V.

Der Markenname Bluetooth ^® sowie das Bluetooth ^® -Logo sind Eigentum von Bluetooth SIG, Inc. und jede Verwendung dieser Markenzeichen durch TE-Group NV erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Eigentümer.

PFLEGE UND TECHNISCHE WARTUNG

Blue Perfection ist ein Produkt mit anspruchsvollem Design und Handwerkskunst und muss sorgfältig behandelt werden. Die folgenden Vorschläge helfen Ihnen die Garantieauflagen zu erfüllen und sich noch viele Jahre an diesem Produkt zu erfreuen.

• Das Gerät und das komplette Zubehör dürfen nicht nass werden. Niederschläge, Feuchtigkeit und jede Art von Flüssigkeiten und Nässe können Mineralien enthalten, die die elektronischen Schaltkreise korrodieren lassen.
• Lagern Sie das Gerät nicht in einer heißen Umgebung. Hohe Temperaturen können die Lebensdauer elektronischer Produkte verkürzen, die Batterien beschädigen und bestimmte Kunststoffarten verformen oder schmelzen.
• Lagern Sie das Gerät nicht in einer kalten Umgebung. Wenn es sich aufwärmt (auf seine normale Temperatur) kann sich im Inneren Feuchtigkeit bilden, die die elektronischen Bausteine beschädigt kann.
• Versuchen Sie nicht das Gerät zu öffnen. Eine unprofessionelle Handhabung kann es beschädigen.
• Verwenden Sie keine scharfen Chemikalien, Reinigungsmittel und starke Lösungsmittel zum Säubern des Geräts.

Mr Handsfree wünscht Ihnen eine gute und sichere Fahrt!
