Einführung

Herzlichen Glückwunsch zum Kauf Ihrer neuen Dampf-Dusche. Das Gerät verfügt über ein neuartiges Design und die Funktionen sind entsprechend den physiologischen Bedürfnissen des menschlichen Körpers entwickelt worden. Die folgende Anleitung soll Ihnen Montage und Bedienung erleichtern. Wenn Sie alle Hinweise beachten, wird Ihre Dampfdusche einwandfrei arbeiten. Ganz wichtig sind auch die Sicherheitshinweise, die Sie unbedingt beachten sollten.

Wichtige Hinweise für den Anschluss Ihrer Wasserleitung

Im Lieferumfang sind nicht enthalten: 2 ... 3 Kartuschen Silikon. Sie benötigen für die Montage zusätzlich flexible Panzerschläuche mit 1/2 Zoll Überwurfmuttern für den Anschluss an die Dampfdusche. Hinweis: Panzerschläuche nicht durch Ziehen oder Knicken beanspruchen.

falsch richtige Alternativerichtig

ca. 13cm

Berechnung der Schlauchlänge

Bitte beachten Sie: die Kabine muss bei der Montage mindestes 50 cm von der Wand abgerückt sein, ohne dass die Panzerschläuche unter Spannung gestellt werden. Dringend erforderlich ist die Montage von Wasserstoppventilen bei Warm- und Kaltwasser.

ACHTUNG UNBEDINGT BEACHTEN

Bitte prüfen Sie möglichst bald nach dem Kauf die komplette Lieferung auf Vollständigkeit bzw. eventuelle Transportschäden. Verwenden Sie bitte auch keine beschädigten Einzelteile oder beschädigtes Zubehör. Bitte stoßen Sie sich nicht daran, wenn im Einzelfall noch etwas Wasser im System verblieben ist. Es stammt von der Endkontrolle des Erzeugnisses und hat keinerlei schädlichen Einfluss. Das Original-Verpackungsmaterial sollte erst entsorgt werden, wenn die Duschkabine erfolgreich installiert wurde. Garantie kann nur gewährt werden, wenn das neue (evtl. fehlerhafte) Erzeugnis in der Originalverpackung zurückgegeben wird. Bitte diese Anleitung unbedingt vor der Montage lesen und anschließend aufbewahren.

Die Installation nur von Fachleuten - Sanitärinstallateur + Elektrofachmann - vornehmen lassen!

Voraussetzungen für den Anschluss:

A) Wasserinstallation: Wasserdruck: Minimum: 0,3 MPa, Maximum: 0,4 MPa Bei größerem Wasserdruck bitte unbedingt Druckminderer einbauen! Wasserhärte: Ist die Wasserhärte größer als 10° dH, wird eine Enthärtungsanlage / Kalkwandler dringend empfohlen. Dringend notwendig: sowohl am Kaltwasser- als auch am Warmwasseranschluss je ein Aquastop anbringen (nicht im Lieferumfang enthalten, Absicherung gegen Schlauchplatzen, Voraussetzung für eine Garantieleistung).

B) Elektroinstallation: 230V, 50 Hz, Schutzkontaktsteckdose. Separateu Stverkdeiskebine: A1 kW Potentialausgleich entsprechend der aktuellen nationalen Norm. Bei älteren Elektroanlagen, bei denen der FI-Schutzschalter fürs Bad noch fehlt, empfehlen wir zu Ihrer eigenen Sicherheit dringend eine Nachrüstung.

Beim Auspacken: bitte darauf achten, dass die Kunststoff- und Aluminiumoberflächen nicht bekratzt werden. Während der Montage: Alle Korpusteile, wie Rückwände, Seitenwände, Duschtasse, Decke, Alu-Rahmen etc. müssen bei der Montage - jeweils vor dem Verschrauben - unbedingt mit Sanitär-SILIKON abgedichtet werden! Bitte beachten Sie, dass während der Montage die Kunststoffteile sehr leicht bekratzt werden können. Schutzmaßnahme: z. B. Decken in die Duschtasse legen. Nach Montage der Kabine, aber noch vor dem endgültigen Anschluss bitte ganzes System unbedingt auf Dichtigkeit prüfen und gegebenenfalls undichte Verbindungen abdichten (beim Transport können sich z. B. Verschraubungen gelockert haben). Der Hersteller behält sich vor: Geringfügige Abweichungen der Darstellungen in der Montage-, Gebrauchsanleitung. Lieferung der jeweils neuesten Ersatzteile (die im Einzelfall im Design vom Original leicht abweichen können). Technische Änderungen am Erzeugnis und Irrtümer innerhalb dieser Anleitung. Der Hersteller behält sich das Recht vor, die vorliegende Spezifikation regelmäßig zu überarbeiten und zu ergänzen, ohne dass dafür eine Einzelbenachrichtigung erfolgen kann.

Das Körbchen für die Duftstoffe, das an der Dampfdüse angebracht ist, darf keinesfalls entfernt werden. Auch dann nicht, wenn dem Dampf keine Duftstoffe zugesetzt werden sollen. Der ungehindert ausströmende Dampf könnte irreparable Schäden an der Duschtasse verursachen.

Montage - Übersicht

1. "Grundsätze"

Abmessungen der Kabine : 92 x 92 x 220cm

Der obere umlaufende Rand hat eine Höhe von 210 cm, 220cm ist die Gesamthöhe!

Minimale Raumhöhe: 225cm

Die plane Aufstellung der Duschkabine ist außerordentlich wichtig! Eine Korrektur ist über die verstellbaren Füße des Beckens möglich. Dazu müssen alle Füße dem Untergrund angepasst werden (und zwar an dem Ort, an dem die Kabine endgültig stehen soll). Bitte hier sehr sorgfältig arbeiten (ansonsten später "Kippel"-Neigung). Zuletzt Fußeinstellungen durch Kontermuttern sichern.

2. Beschaffenheit des Untergrundes

Die Bodenfläche sollte möglichst eben sein und die nötige Festigkeit aufweisen. Beschichtung: wasserundurchlässig - Fliesen oder Kunststoffbelag. Eine wasserdichte Kante an der senkrechten Wand (Höhe ca. 10 cm) ist sehr sinnvoll. Es ist zwingend erforderlich, einen zusätzlichen (Sicherheits-) Fußbodenwasserablauf vorzusehen (vorzugsweise im Bereich der Duschtasse).

3. Wasserinstallation

Für die Wasserinstallation benötigen Sie 2 Druckschläuche, ca 1 Meter lang, mit 1/2" Überwurfmuttern. Der bauseitige Wasseranschluss (2 x 1/2" Anschlüsse, links Warmwasser, rechts Kaltwasser, Höhe vom Boden: ca.115 cm) sollte sich auf der Rückseite der Kabine, "im Eckbereich" befinden. Wir empfehlen dringend eine separate Abstellmöglichkeit der Kabine vorzusehen. Das können entweder 2 vorgelagerte Ventile sein, aber auch Eckventile direkt als Anschluss für die Kabine. Der Warm- und Kaltwasseranschluss der Duschkabine erfolgt mit flexiblen Schläuchen, sodass eine millimetergenaue Montage der Wasserzuleitungen nicht notwendig ist. Dadurch ist oft auch der Anschluss an eine vorhandene Installation möglich, ohne dass Fliesenarbeiten notwendig sind. Die Wasserleitungen auf der Rückseite der Dampfkabine sind vom Hersteller abgedichtet, sollten aber auch kontrolliert und gegebenenfalls nachgezogen werden.

Die Flexoschläuche für den Anschluss an die Hauswasserleitung dürfen keinesfalls gequetscht oder geknickt werden.

Vor dem Anschluss der 2 Schläuche Aquastops installieren!

Abwasser: Fußbodenablauf vorzugsweise im Eckbereich. Bitte berücksichtigen Sie dabei die Tragkonstruktion, insbesondere die Positionen der Füße Länge des mitgelieferten flexiblen Ablaufschlauches: mindestens 70 cm. Notwendiges Abflussrohr: HT 40, entweder als reine Fußbodenentwässerung oder fußbodenbündige Wandentwässerung (hier muss besonders auf Dichtheit geachtet werden, da immer etwas Wasser im System verbleibt). Das Ablaufsystem der Kabine beinhaltet bereits einen Geruchsverschluss.

Wichtig: nach Montage der Seitenwände:

Schlauchverbindung zwischen Dampferzeuger und Syphon nicht vergessen (Restwasserentleerung des Dampferzeugers).

Mit Schlauchschellen bzw. den mitgelieferten Schraubverbindern sichern.

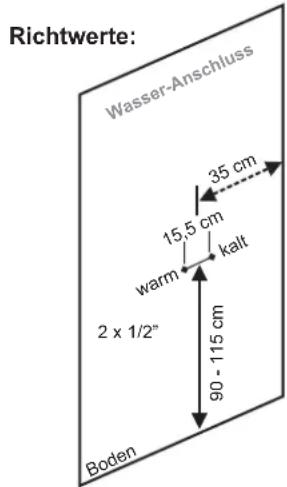

Richtwerte: Wasser-Anschluss 35 cm 15,5 cm warm kalt 2 x 1/2" 90 - 115 cm Boden

4. Elektroanschluss

Nur vom Elektrofachmann anschließen lassen! Die aktuell gültigen elektrotechnischen Vorschriften beachten: v.a. auch D: VDE 0100 ..., VDE 0100, Teil 701, A: ÖVE-EN 1 Teil 4 § 49 ..., CH: SN SEV 1000:2005, v.a. 7.01 bzw. die gültigen nationalen Vorschriften des jeweiligen Landes. Bitte den FI-Schutzschalter von einem Elektrofachmann prüfen lassen.

Bitte beachten Sie auch, dass sich durch den Aufbau der Dusche in unmittelbarer Nähe Verbote für andere Erzeugnisse ergeben können (wie bei jeder Dusche): für Schalter, Steckdosen, Leuchten ... im Zweifelsfall Elektrofachmann konsultieren!

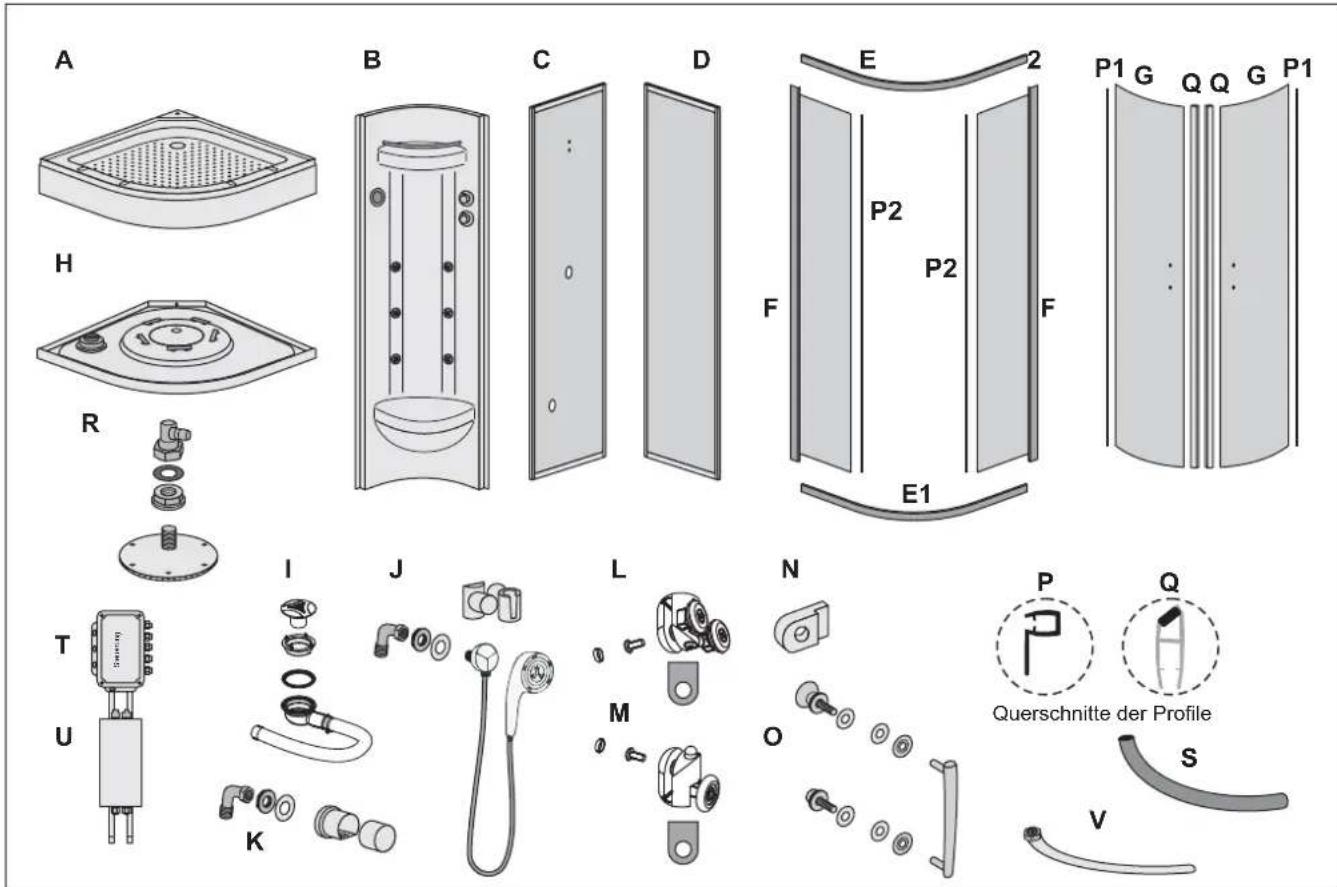

Einzelteilübersicht (Abweichungen möglich.)

A B C D E 2 P1 G Q Q G P1 H R F P2 P2 F E1 T U I J L N O P Q Querschnitte der Profile K M S V

A 1 Duschtasse
B 1 Acrylrückwand
C 1 Glasrückwand links (mit Bohrungen)
D 1 Glasrückwand rechts
E1 1 Aluminiumprofil, gebogen, unten
E2 1 Aluminiumprofil, gebogen, oben
F 2 Glasseitenwand mit Aluminiumprofil
G 2 Glasschiebetür
H 1 Dach
I 1 Siphon
J 1 Handbrause mit Zubehör

K 1 Dampfdüse mit Zubehör
L 4 obere Türrolle
M 4 untere Türrolle
N 4 Haltewinkel
O 2 Türgriff
P 4 Türdichtprofil mit Dichtlippe
Q 2 Magnetdichtprofil
R 1 Kopfbrause
S 1 Schlauch für Dampfgenerator
T/U 1 Steuerung / Dampfgenerator
V 1 Kondensatschlauch

Kleinteilübersicht (Abweichungen möglich.)

5x	M6x25	M6	[20CZ]	8x	4x30	4x	M6x60	M6
5x				4x
	M6x16		M6		4x10
20x				12x
	M4x25		M4		4x16

zu jeder Schraubendimension sind 2 Stück zusätzlich als Reserve

Montage

Allgemeines

Entfernen Sie vor Montagebeginn die Transportverpackung und überprüfen Sie die Lieferung auf Vollständigkeit, Richtigkeit und Qualität.

In der Montageanleitung werden alle alternativen bzw. optionalen Ausstattungsvarianten dargestellt.

Die für Sie gültigen Ausführungen entnehmen Sie bitte den entsprechenden Lieferunterlagen.

Arbeiten Sie in der hier aufgeführten Reihenfolge.

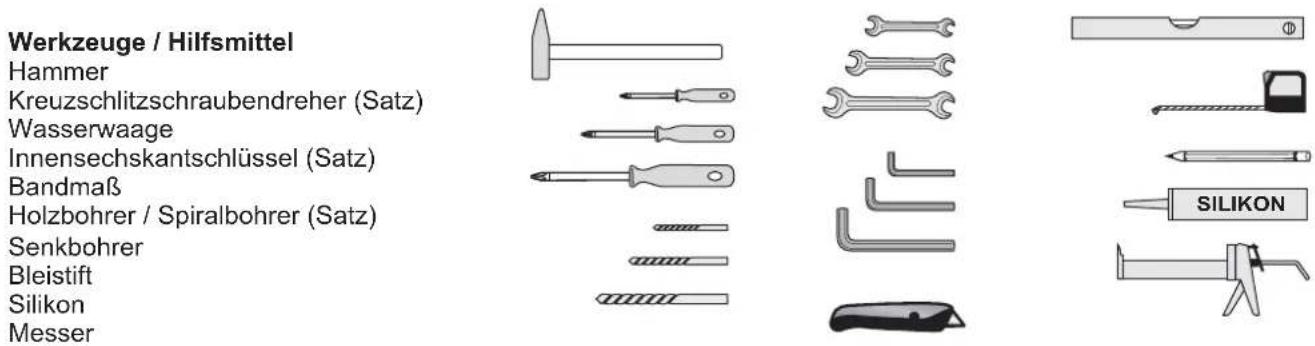

Werkzeuge / Hilfsmittel Hammer Kreuzschlitzschraubendreher (Satz) Wasserwaage Innensechskantschlüssel (Satz) Bandmaß Holzbohrer / Spiralbohrer (Satz) Senkbohrer Bleistift Silikon Messer

Der Aufbau der Kabine sollte unbedingt von 2 Personen durchgeführt werden. Sie benötigen zur Montage auch eine Stehleiter.

Montageschritte

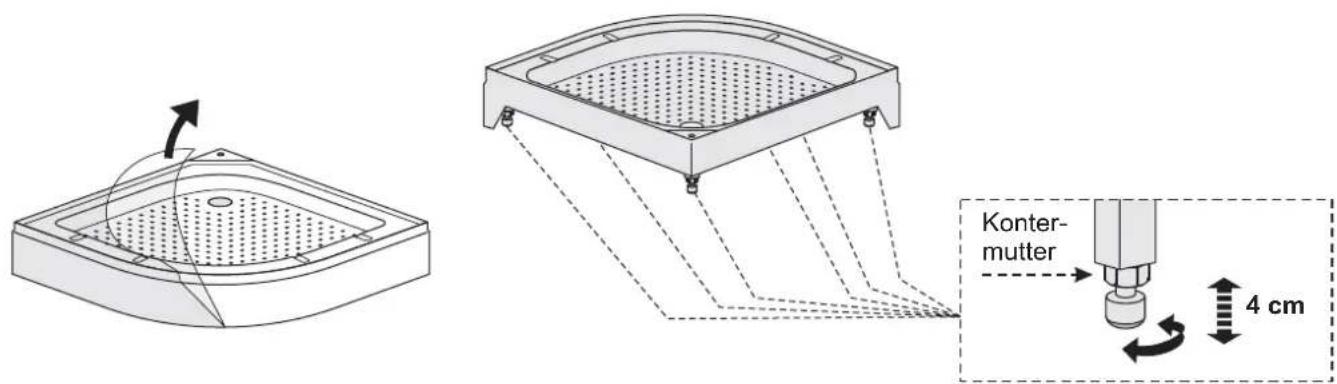

1. Aufstellen der Duschtasse A

Ziehen Sie von der gesamten Oberfläche die Schutzfolie ab. Abb. 1.1 Stellen Sie die Duschtasse an ihrem endgültigen Standort auf und richten Sie sie waagerecht aus (alle Füße). Sichern Sie alle Einstellungen mit den Kontermuttern.

Abb. 1.2 Rücken Sie die Duschtasse wieder soweit von der Wand ab, dass sie von allen Seiten für die Montage zugänglich ist.

Abb. 1.1 Abb. 1.2

Konter- mutter 4 cm

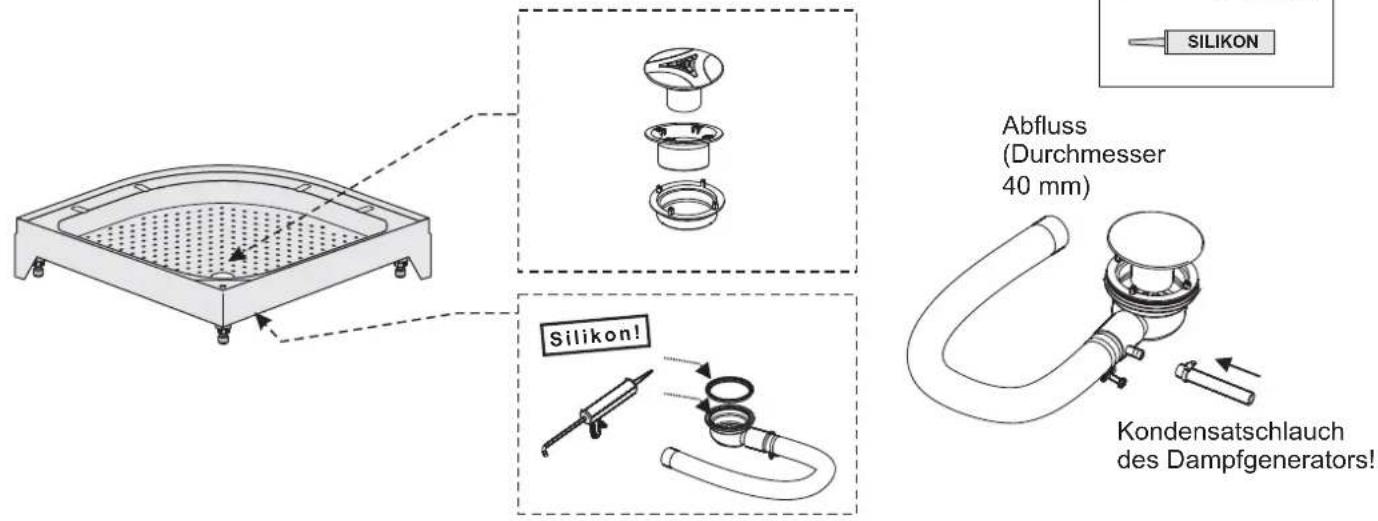

Verschrauben Sie den Siphon entsprechend Abbildung und dichten Sie die Verbindungsstellen zur Duschtasse zusätzlich mit Silikon ab.

Überprüfen Sie den Anschluss des Kondensatschlauches!

SILIKON Abfluss (Durchmesser 40 mm) Silikon! Kondensatschlauch des Dampfgenerators!

3. Montage der Acrylrückwand

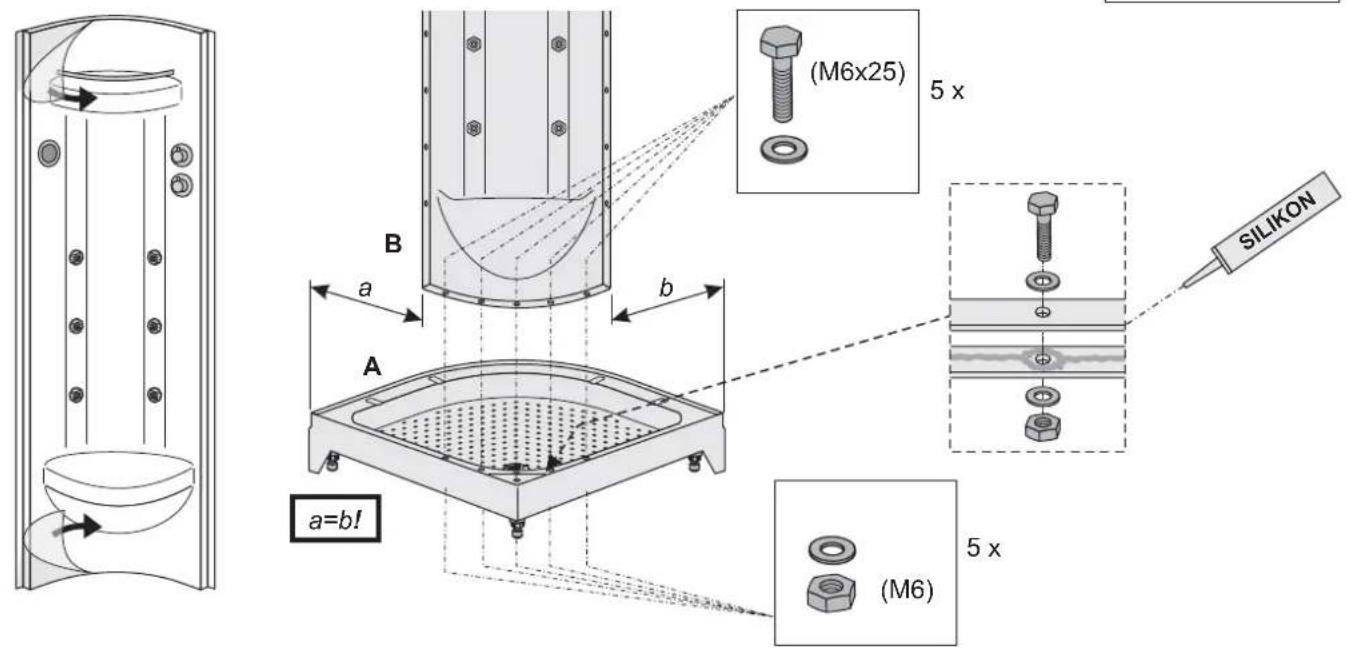

Ziehen Sie von der gesamten Kunststoffoberfläche die Schutzfolie ab. Abb. 3.1 Verschrauben Sie die Acrylrückwand B mit der Duschtasse A, dichten Sie dazu die zu verbindenden Stellen vollständig mit Silikon ab und entfernen Sie das heraustretende Silikon auf der Innenseite der Dusche. Achten Sie darauf, dass die Rückwand genau mittig sitzt, messen Sie die Abstände (a=b) nach. Abb. 3.2

Abb. 3.1 Abb. 3.2

(M6x25) 5 x B a b A a=b! M6 5 x SILIKON

Montage

4. Montage der Glasrückwände C und D

Positionieren Sie die Wand C so, dass die beschichtete Seite nach außen zeigt. Wenn Sie vor der Kabine stehen befindet sich die Glaswand C links, wobei sich die 2 kleinen Bohrungen (Handbrausehalter) oben befinden. Dichten Sie die zu verbindenden Stellen wieder vollständig mit Silikon ab. Abb. 4.1

Abb. 4.1

B C SILIKON Dichten Sie die beschichtete Außenseite zusätzlich mit Silikon ab SILIKON SILIKON Achten Sie auf eine geschlossene Silikonschicht an den Ecken der zu verbindenden Wandelemente

Stellen Sie alle Schraubverbindungen zwischen Acrylrückwand B, Duschtasse A und der Glasrückwand Abb. 4.2

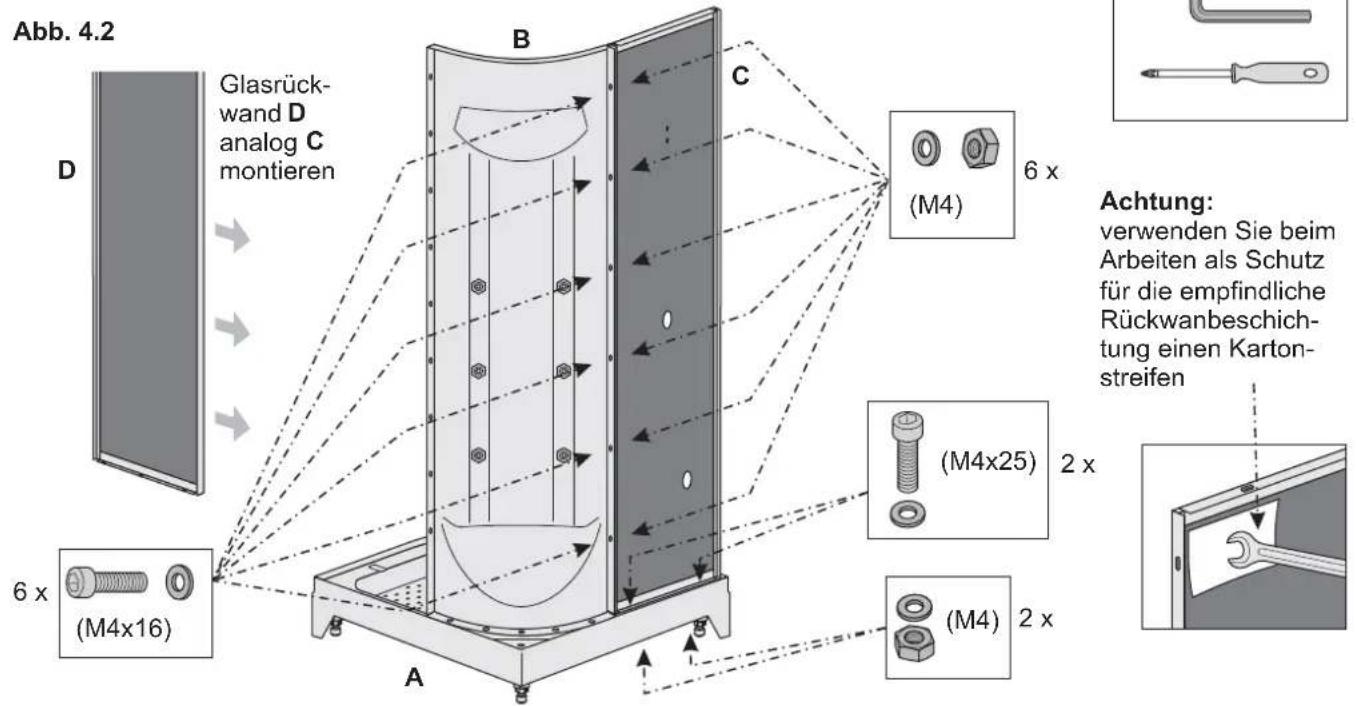

Abb. 4.2 D Glasrück- wand D analog C montieren 6 x (M4x16) A B C 6 x (M4) 6 x (M4x25) 2 x 2 x (Achtung: verwenden Sie beim Arbeiten als Schutz für die empfindliche Rückwanbeschich- tung einen Karton- streifen)

5. Montage der Handbrause J und der Dampfdüse K

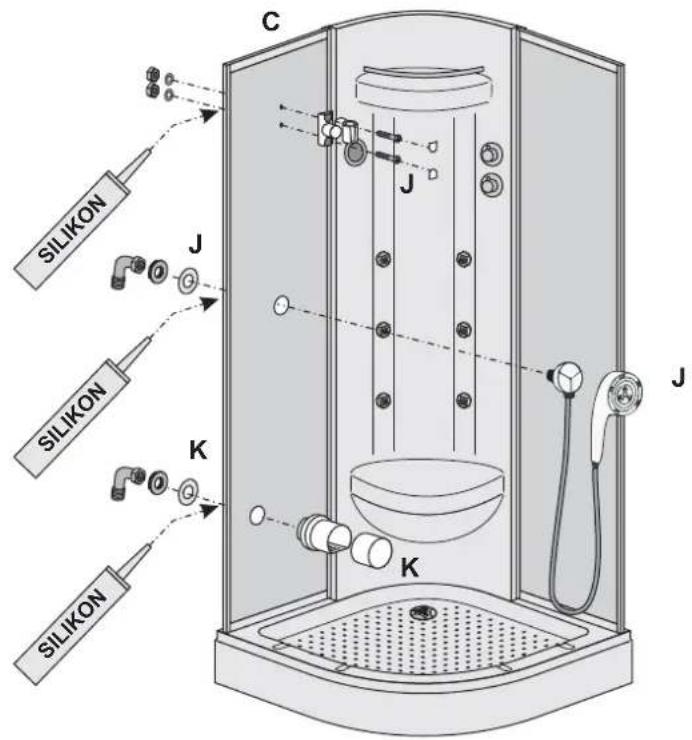

Befestigen Sie Handbrause J und Dampfdüse K an der linken Glasseitenwand C. Stellen Sie dabei sicher, dass alle Schraubverbindungen sorgfältig auf der Kabinenaußenseite mit Silikon abgedichtet sind.

Das Körbchen der Dampfdüse K sollte nur dann abgenommen werden, wenn dies für das Einlegen eines mit Duftstoffen getränkten Wattebausches erforderlich ist.

Kein Dampfbetrieb ohne Körbchen!

6. Montage des Aluminium-Profilrahmens und der seitlichen Glasscheiben (E1, E2 und F)

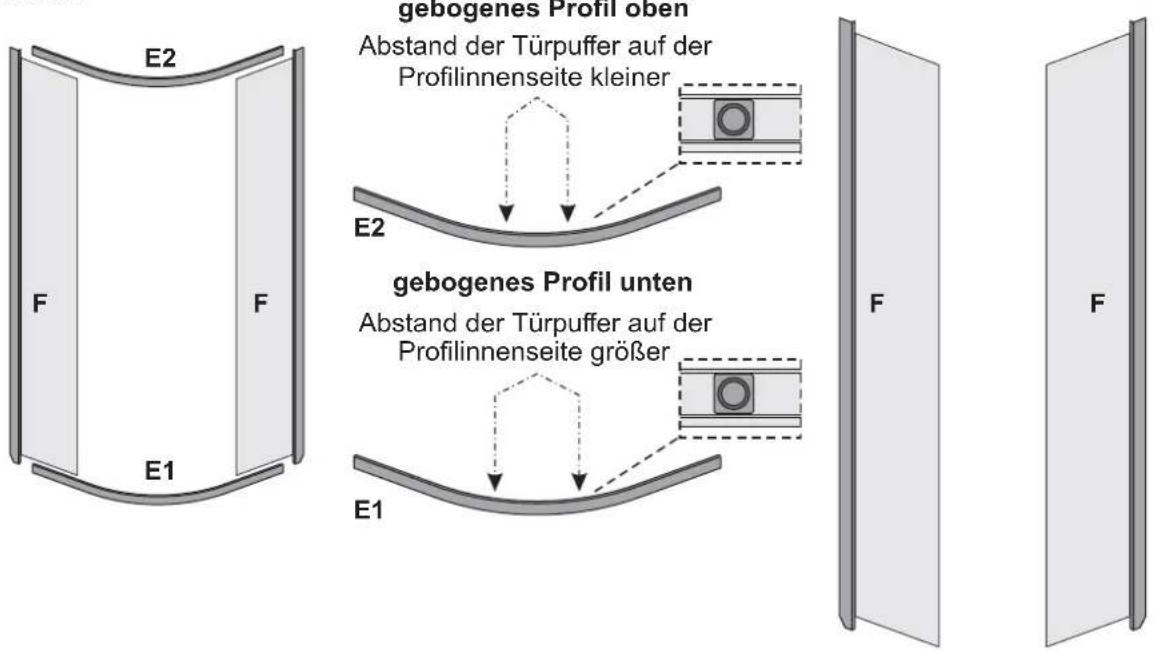

Bereitlegen der Aluminium-Profile:

Abb. 6.1

gebogenes Profil oben Abstand der Türpuffer auf der Profilinnenseite kleiner E2 F F E1 gebogenes Profil unten Abstand der Türpuffer auf der Profilinnenseite größer E1 F F

Montage

Verschrauben Sie die 4 Einzelteile des Aluminium-Profilrahmens

Abb. 6.2

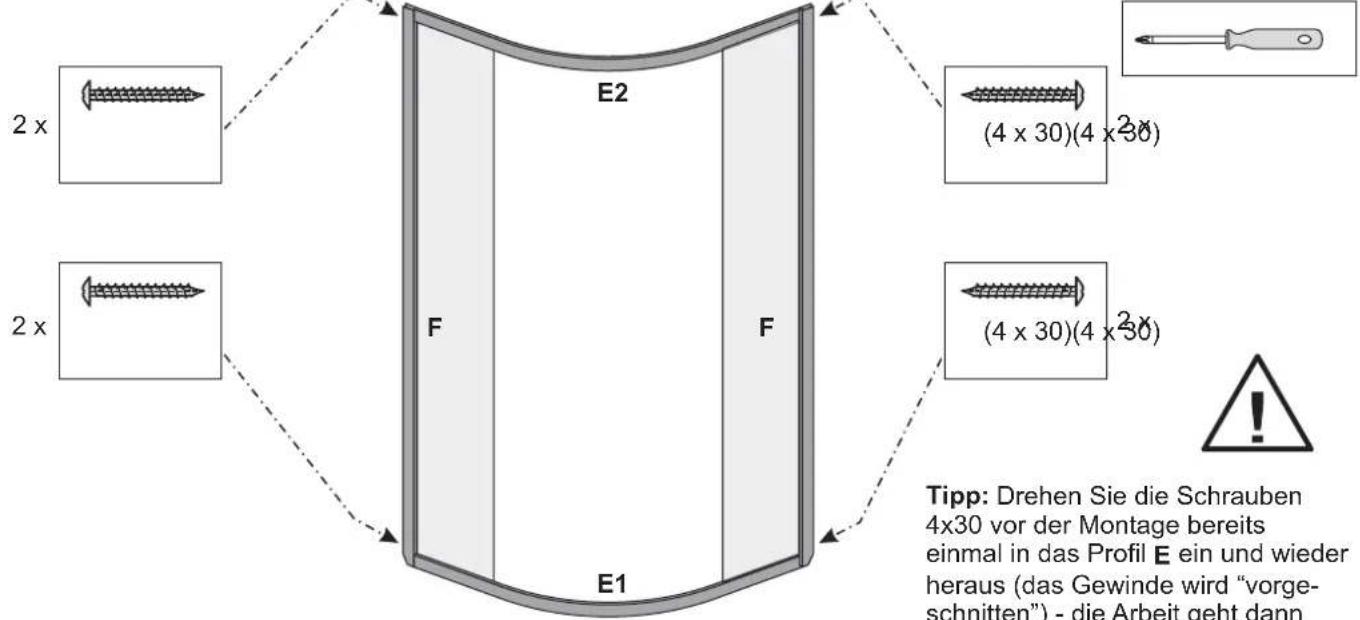

2 x E2 (4 x 30)(4 x 30) F F E1 (4 x 30)(4 x 30) Tipp: Drehen Sie die Schrauben 4x30 vor der Montage bereits einmal in das Profil E ein und wieder heraus (das Gewinde wird "vorge- schnitten") - die Arbeit geht dann

Tipp: Drehen Sie die Schrauben 4x30 vor der Montage bereits einmal in das Profil E ein und wieder heraus (das Gewinde wird "vorgeschnitten") - die Arbeit geht dann wesentlich leichter.

Fixieren Sie die Glaswände F mit den Haltewinkeln N.

Abb. 6.3

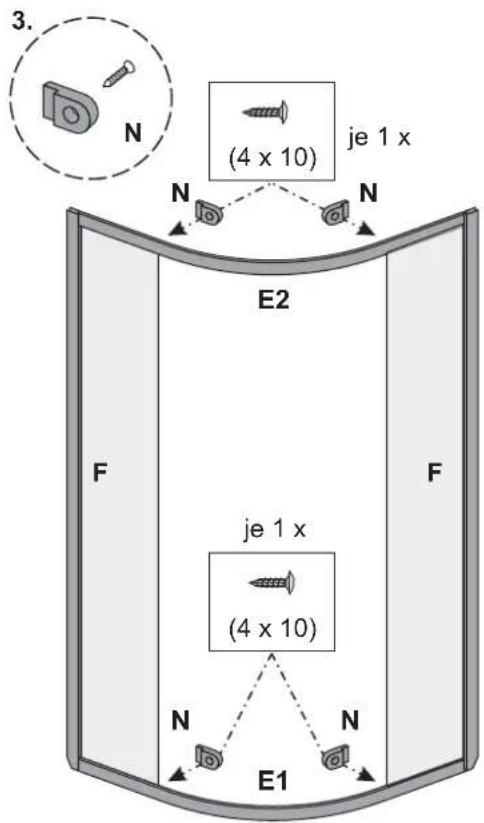

3. N (4 x 10) je 1 x N E2 F je 1 x (4 x 10) N E1 N F

7. Einsetzen des vormontierten Aluminiumrahmens

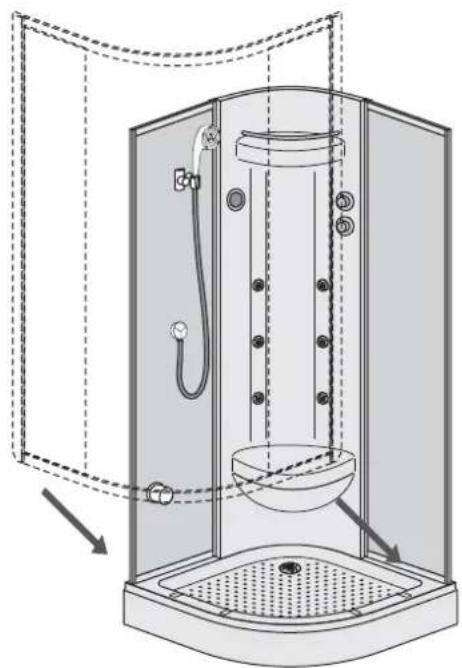

Positionieren Sie den Rahmen in der Duschkabine.

Abb. 7.1

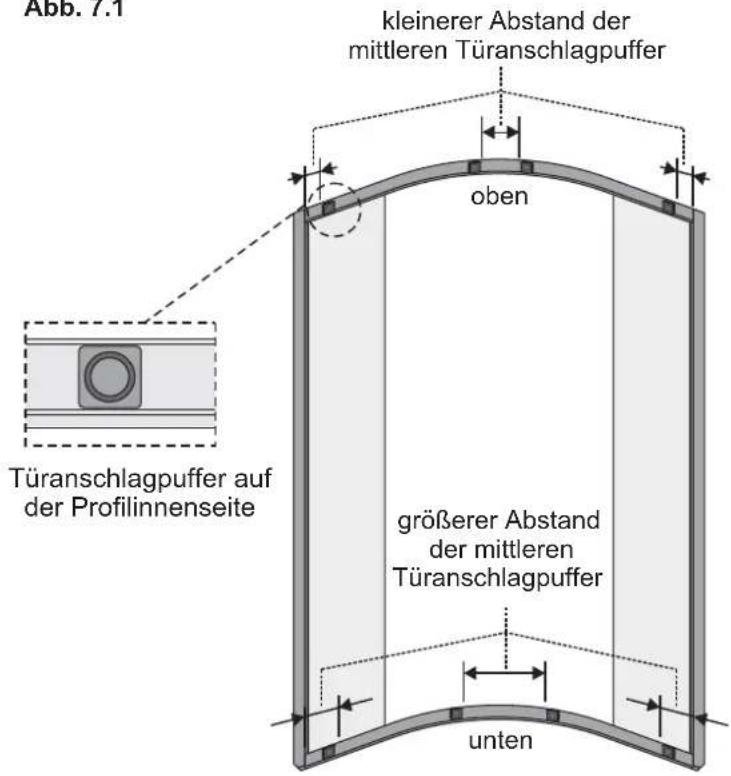

Abb. 7.1 kleinerer Abstand der mittleren Türanschlagpuffer oben Türanschlagpuffer auf der Profilinnenseite größerer Abstand der mittleren Türanschlagpuffer unten

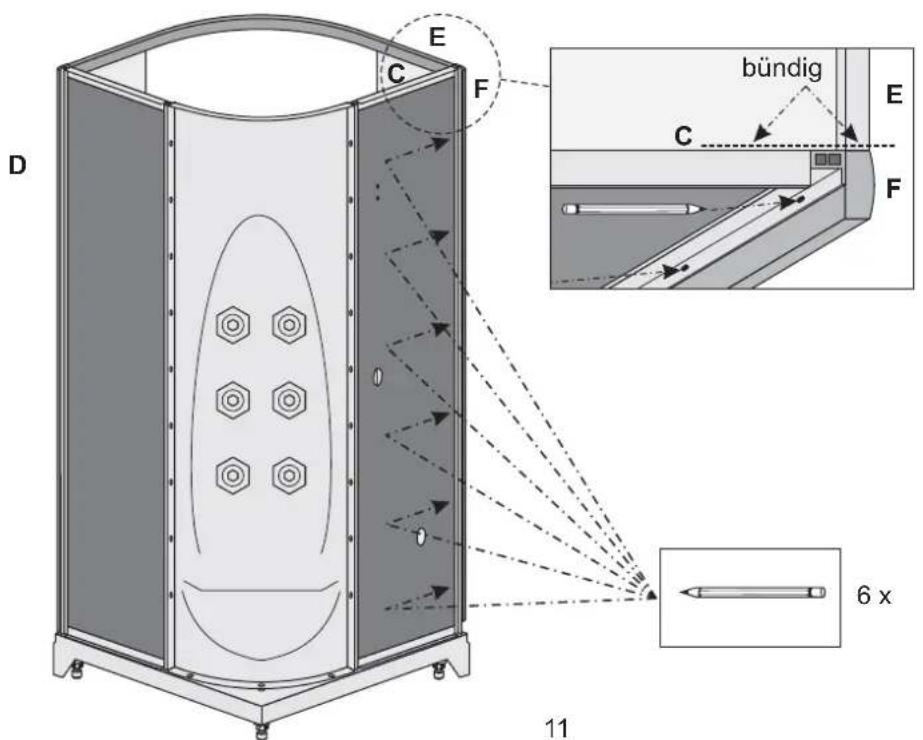

Richten Sie die Glasrückwand C exakt bündig zur Kante des Aluminiumprfils F aus und fixieren Sie diese Position (2. Person). Zeichnen Sie durch die Langlöcher der Glasrückwand C.FABVHZugen am Aluminium-Profil an.

Bringen Sie an der Glasrückwand D die Markierungen in gleicher Weise an.

Abb. 7.2

D E C F bündig E C F 6 x 11

Montage

Nehmen Sie den Aluminiumrahmen jetzt wieder aus der Kabine heraus und bringen Sie auf beiden Seiten an den markierten Stellen die 6 Bohrungen an. Abb. 7.3

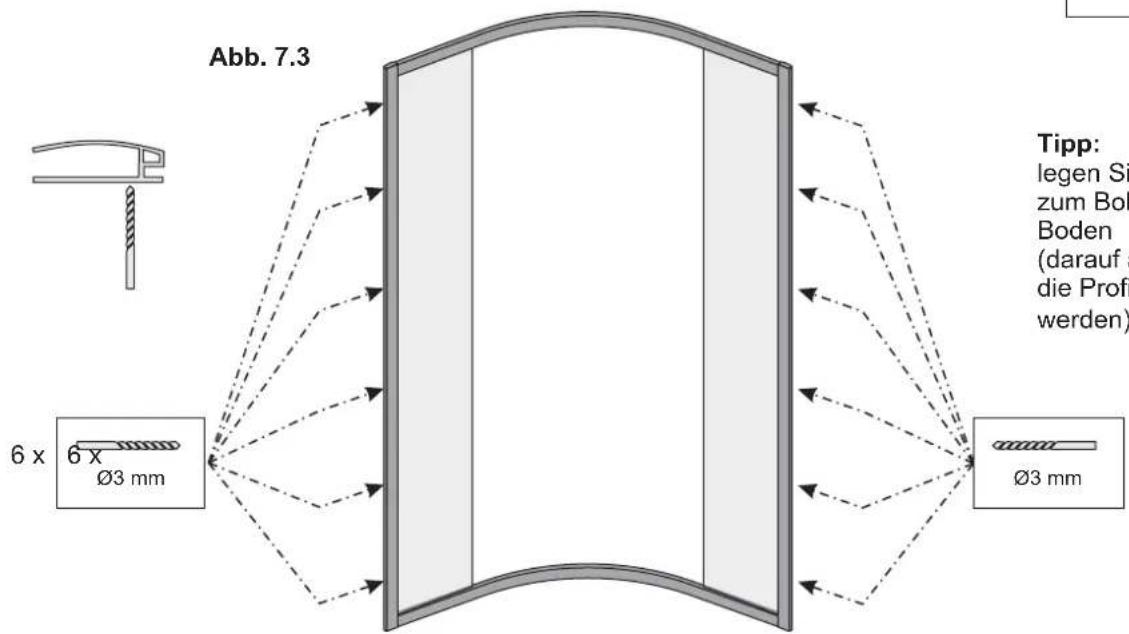

Abb. 7.3 6 x 6 x Ø3 mm Tipp: legen Si zum Bol Boden (darauf die Prof werden) Ø3 mm

Tipp: legen Sie den Rahmen zum Bohren auf den Boden (darauf achten, dass die Profile nicht zerkratzt werden)

Dichten Sie die zu verbindenden Stellen an den Seitenwänden C und D wieder vollständig mit Silikon ab. Abb. 7.4

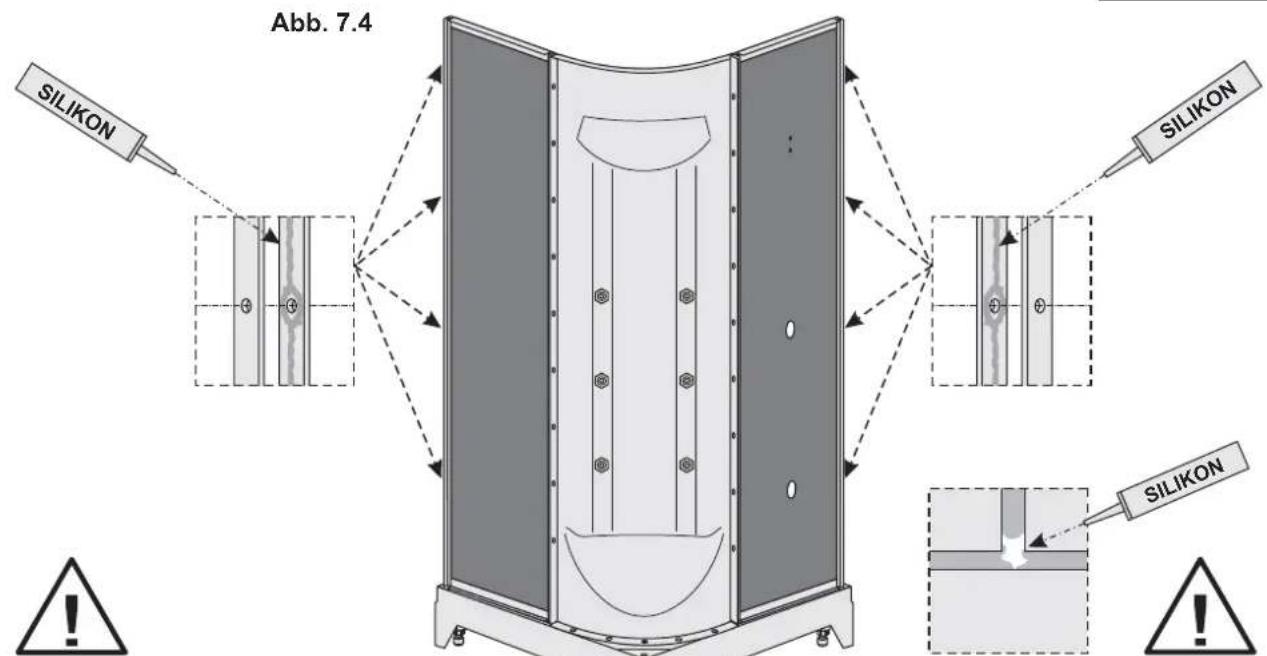

SILIKON Abb. 7.4 SILIKON SILIKON

SILIKON !

Achten Sie auf eine geschlossene Silikonschicht an den Ecken der zu verbindenden Wandelemente

Beachten Sie bitte, dass die Verarbeitungszeit der handelsüblichen Silikone nur ca 10 Minuten beträgt.

Setzen Sie sofort nach Auftragen des Silikones den Aluminiumrahmen wieder in die Kabine ein und verschrauben Sie die Seitenwände C DnAbb. 7.3

Eine 2. Person hält während der Montage der ersten Seite die andere. Dadurch vermeiden Sie, dass das Silikon auf der zweiten Seite verschmiert wird.

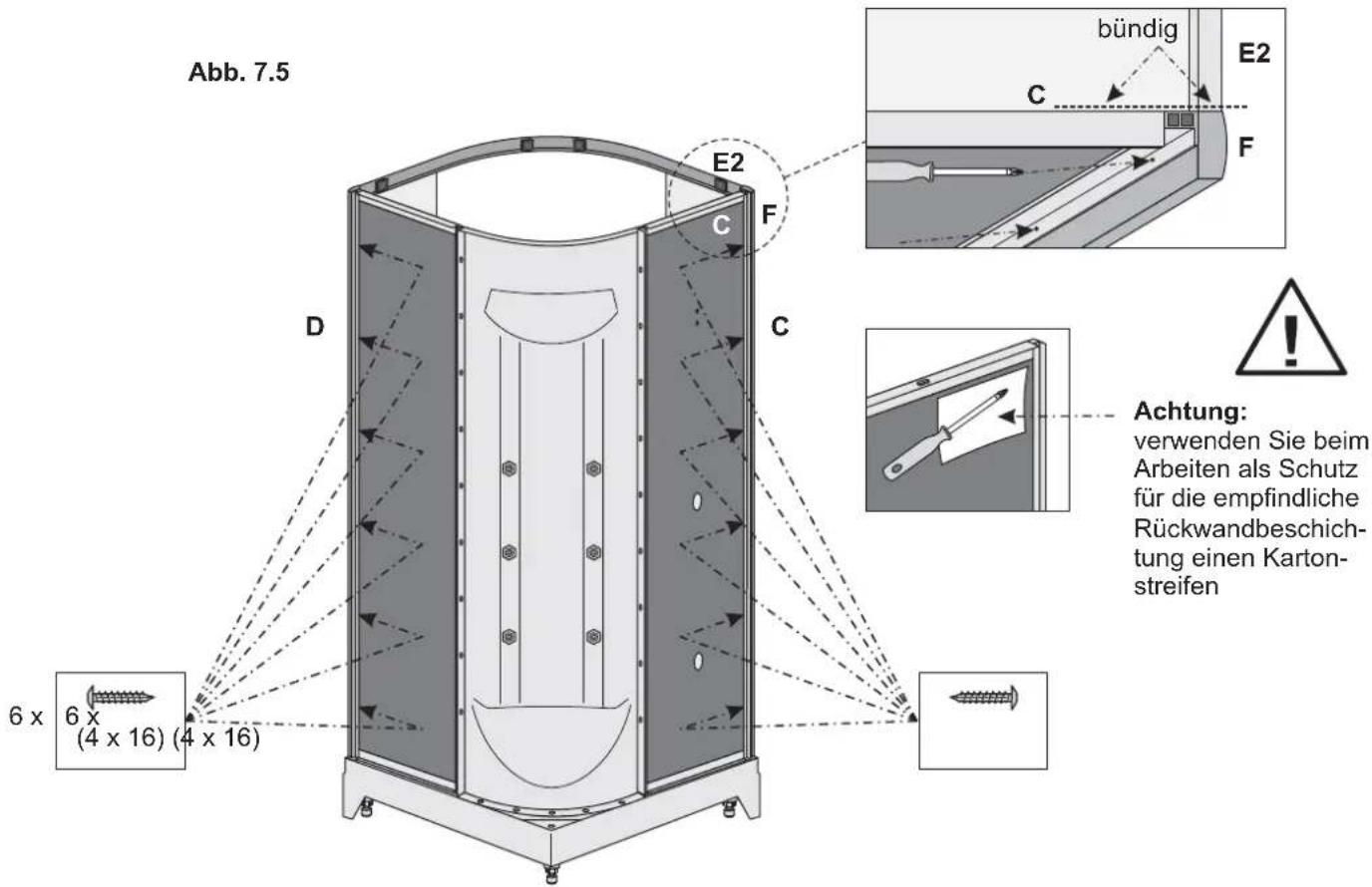

Abb. 7.5 bündig E2 C F E2 C D C 6 x 6 x (4 x 16) (4 x 16) Achtung: verwenden Sie beim Arbeiten als Schutz für die empfindliche Rückwandbeschich- tung einen Karton- streifen

8. Montage der Steuerung und des Dampfgenerators

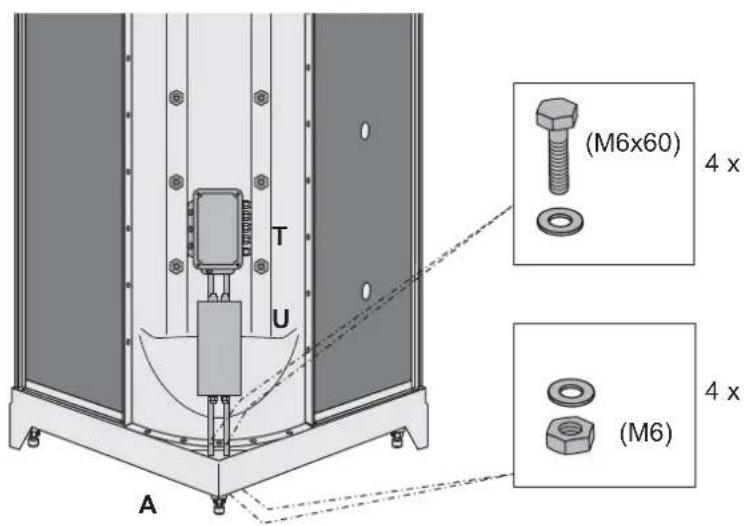

Schrauben Sie die vormontierte Einheit T/U (Steuerung / Dampfgenerator) auf die Duschtasse A

T U A (M6x60) 4 x (M6) 4 x

Montage

9. Einsetzen der Glasschiebetüren G

Die beiden Glasschiebetüren G sind baugleich und werden spiegelbildlich vormontiert und eingehängt. Befestigen Sie an den vorgebohrten Stellen die Türgriffe O sowie die oberen und unteren Türrollen UMB Abb. 9.1

Abb. 9.1

Vor dem Einhängen der Türen Rollen in die höchste Position bringen. Mit der Justierschraube können Sie die Türen nach dem Einhängen auch ausrichten

Mit d kön nach auch M

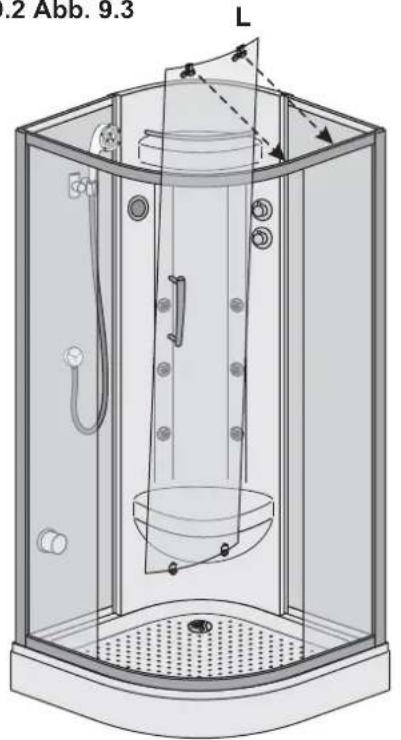

Hängen Sie zuerst die oberen Türrollen L von innen in die obere Laufschiene des Aluminium-Rahmens ein. Abb. 9.2 Mrücken Sie dann die Feder der unteren Türrollen nach unten und hängen Sie diese in die untere Laufschiene ein. Abb. 9.3 Hängen Sie die zweite Tür in gleicher Weise ein.

Abb. 9.2 Abb. 9.3

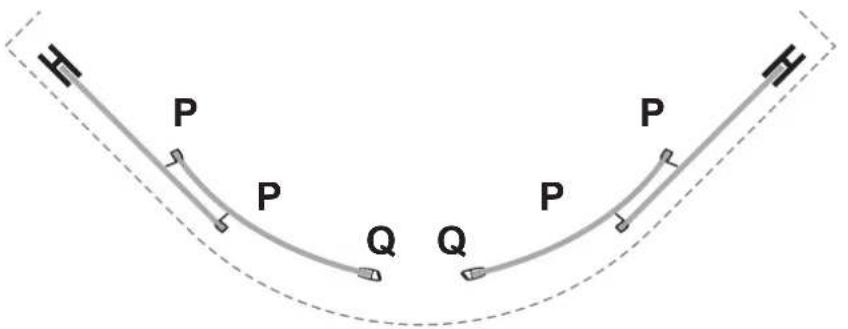

Nach dem Einhängen der Türen werden die Türdichtprofile sowie die Magnetdichtprofile an den Türen und Glasseitenwänden aufgesteckt.

Türdichtprofil mit P an den Außenseiten der Türen und an den Glaswänden Magnetdichtprofil Q an den zur Mitte zeigenden Seiten der Türen Kürzen Sie die Profile auf Länge der Türen bzw. der Glaswände.

Abb. 9.4

10. Montage des Kabinendaches H

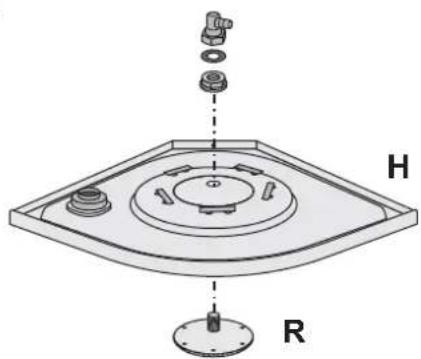

Verschrauben Sie die Kopfbrause R an dem Kabinendach H

Abb. 10.1

H R

Montieren Sie das Kabinendach entsprechend Abbildung auf der Duschkabine

Abb. 10.2

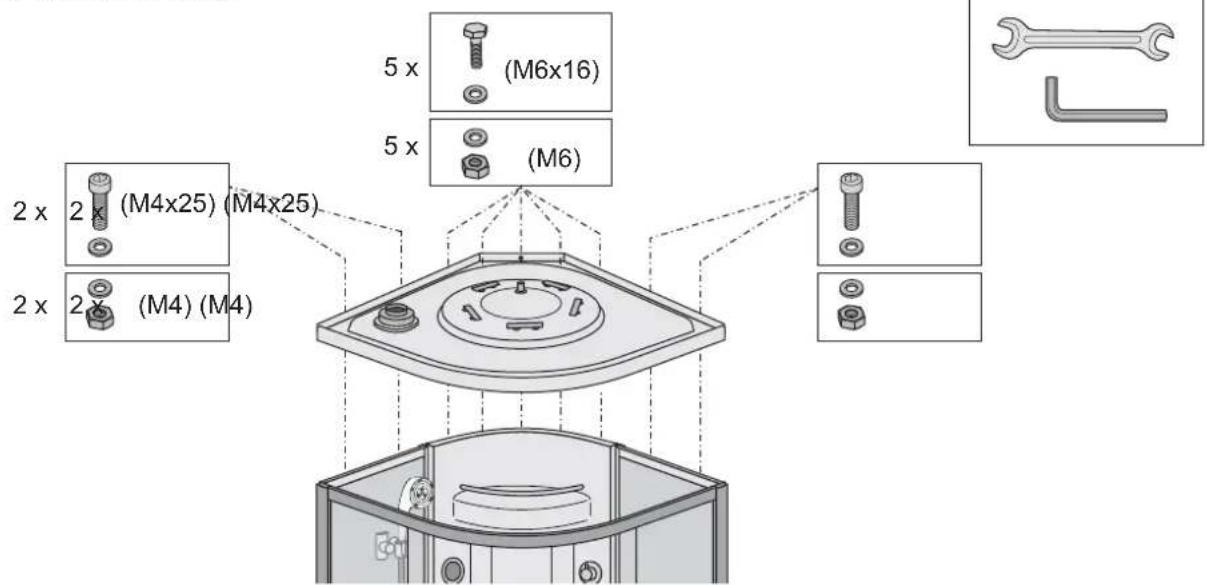

2 x 2 (M4x25) (M4x25) 2 x 2 (M4) (M4) 5 x (M6x16) 5 x (M6)

Montage

11. Herstellen aller Kabel- und Schlauchverbindungen

Verbinden Sie auf dem Kabinendach H die Stecker für Lüfter und Licht (alle Kabel sind gekennzeichnet). Stellen Sie alle übrigen Verbindungen her: E-Verbindungen entsprechend Schaltplan / Farbkennzeichnung bzw. Steckerform vornehmen.

Abfluss, Kaltwasser-, Warmwasseranschluss, Kondensatschlauch des Dampfgenerators an Siphon anschließen, Dampfschlauch an Dampfdüse anschließen, weiterhin: Handbrause, Kopfbrause.

Achten Sie bei den Wasseranschlüssen darauf, dass die Dichtungen eingelegt sind!

Um zu vermeiden, dass sich der Schlauch zwischen Armatur und Dampfgenerator durch Vibrationen lockert empfehlen wir diesen an der Steuerung zu fixieren.

**Verwenden Sie die Winkelstücke um das Knicken von Schläuchen zu vermeiden.

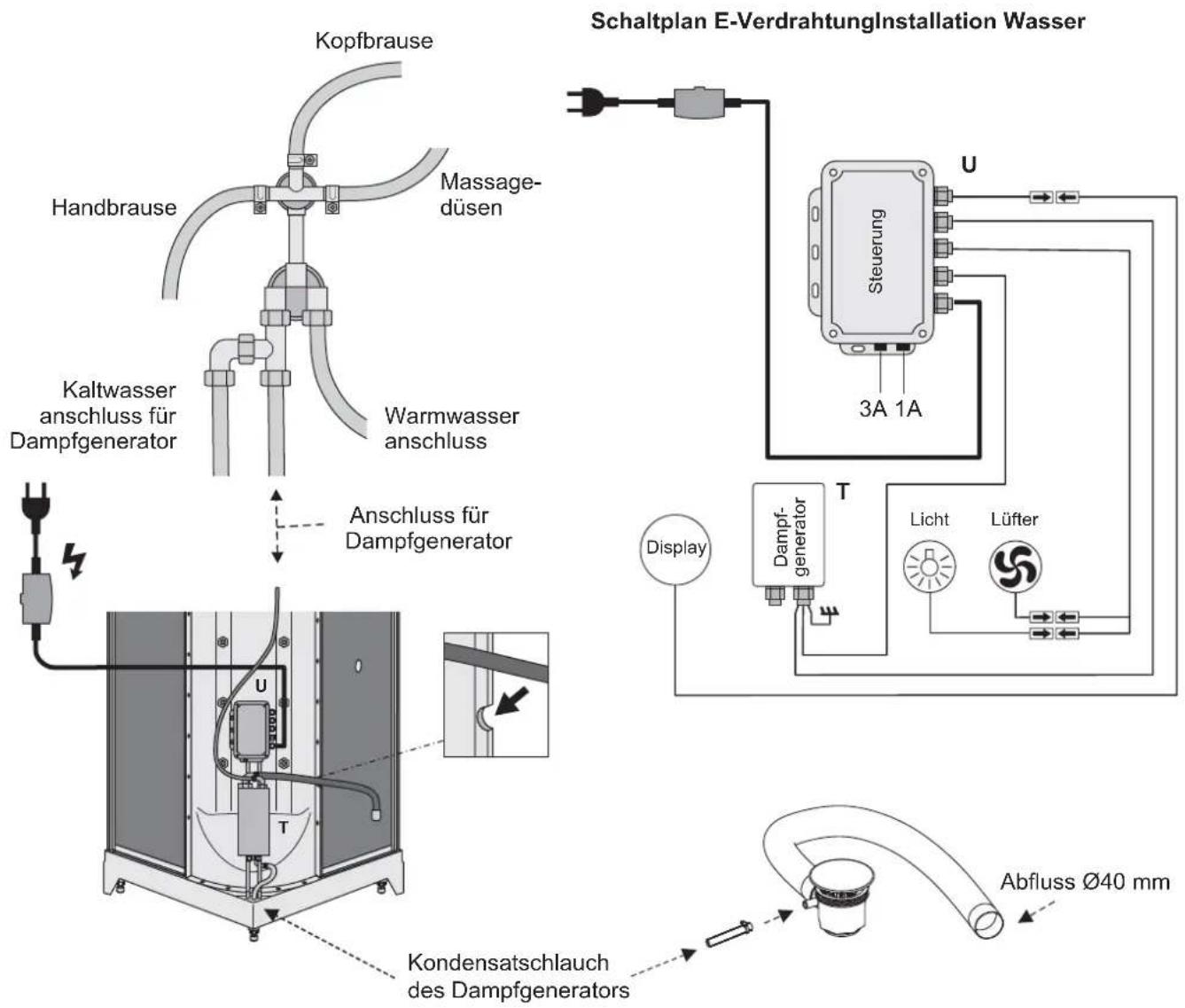

Schaltplan E-VerdrahtungInstallation Wasser Kopfbrause Handbrause Massage- düsen Kaltwasser anschluss für Dampfgenerator Warmwasser anschluss Anschluss für Dampfgenerator U Steuerung 3A 1A T Display Dampf- generator Licht Lüfter Abfluss Ø40 mm Kondensatschlauch des Dampfgenerators

• Vormontierte Schlauchverbindungen überprüfen und bei Bedarf nachziehen!
• Endprüfungen: Wasser: Dichtigkeitsprüfung / Funktionsprüfung.

Elektro: Schutzleiterprüfung, Prüfung FI-Schutzschalter, Funktionsprüfung.

Rücken Sie die Kabine vorsichtig in ihre endgültige Position (2 Personen!).

12. Eventuelles Nachjustieren der Schiebetüren

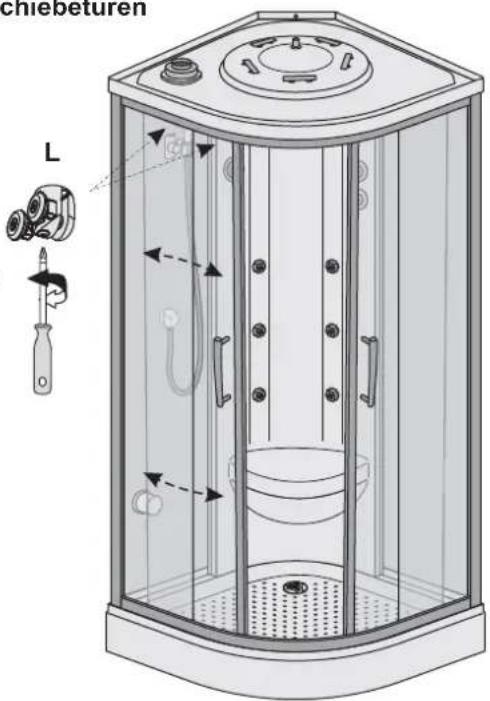

bei nicht exakt schließenden Türen können Sie folgende Korrekturen vornehmen:

bei nicht exakt senkrecht sitzenden Türen Ausgleich durch Höhenverstellung der Rollen

chiebeturen L

Bedienung

Allgemeine Hinweise

Kinder sollten eine Dampfduschkabine nicht unbeaufsichtigt benutzen. Die Anwesenheit von Erwachsenen ist immer notwendig. Kranke und ältere, gebrechliche Menschen sollten unbedingt vorher mit ihrem Arzt sprechen.

Nach Benutzung immer den Strom abschalten (Hauptschalter auf "aus"). Bei längerer Abwesenheit empfiehlt es sich, das Wasser abzustellen. Sicherheitsabstand zur Dampfdüse einhalten (empfohlen: mindestens 20 cm, ansonsten drohen Verbrühungen!).

Duftstoffe nur sehr stark verdünnt verwenden! Durch konzentrierte Duftstoffe kann das Duschbecken undicht und damit unbrauchbar werden.

"Wassereinstellungen":

Regen (Dach / Kopf) - Brause

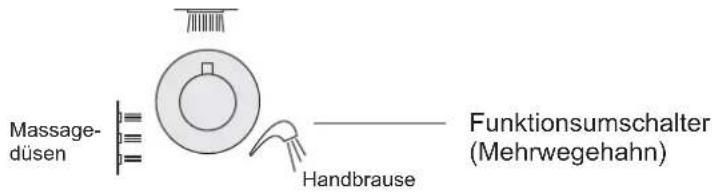

Massage- düsen Handbrause Funktionsumschalter (Mehrwegehahn)

Bedienung

Kabinendisplay

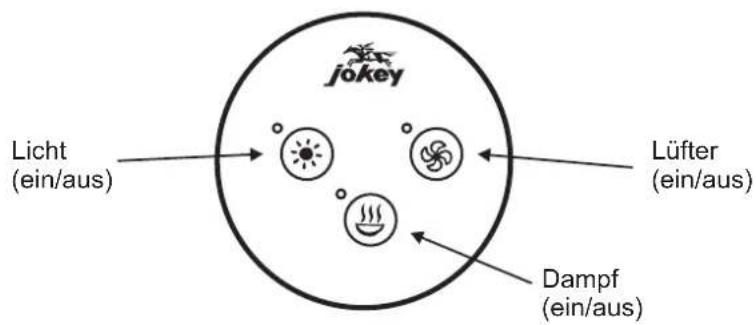

jokey Licht (ein/aus) Lüfter (ein/aus) Dampf (ein/aus)

Dampfentwicklung

Drücken Sie das „Dampfsymbol“, (LED leuchtet) und die Dampfentwicklung beginnt.

Vor diesem Schritt muss unbedingt die Wasserzufuhr zur Kabine freigegeben sein (z.B. nach längerer Abwesenheit). Ansonsten kann der Dampferzeuger zerstört werden!

Voreinstellung: 60 minuten schaltet der Dampfgenerator automatisch ab

Bitte unbedingt Sicherheitsabstand zur Dampfdüse einhalten Verbrühungsgefahr!

Das Körbchen für die Duftstoffe, das an der Dampfdüse angebracht ist, darf keinesfalls entfernt werden. Auch dann nicht, wenn dem Dampf keine Duftstoffe zugesetzt werden sollen. Der ungehindert ausströmende Dampf könnte irreparable Schäden an der Duschtasse verursachen.

Duftstoffe

Sollten Duftstoffe verwendet werden, bitte nur wasserlösliche Produkte, sehr stark verdünnt einsetzen.

Die Duftstoffe, die für den Menschen so angenehm wirken, können am Kunststoff des Duschbeckens Schäden anrichten. Es können Verfärbungen und Risse entstehen, die Dusche kann undicht werden.

Deshalb folgende Hinweise beachten:

Die meisten geeigneten Duftstoffe sind von Haus aus für Saunakabinen vorgesehen (spezielle Produkte für Dampfduschen bisher sehr selten). Es handelt sich dabei ausschließlich um Konzentrate.

Verdünnung: 10ml bis maximal 20ml Duftstofflösung mit 1l Wasser vermischen!

Verdünnte Duftstofflösung auf einen Wattebausch geben und in die Dampfaustrittsöffnung legen (vorher zylinderförmigen Deckel nach vorn abziehen). Nach Beendigung des Duftbades Wattebausch unbedingt entfernen und Dampfaustritt mit warmem Wasser gründlich reinigen.

Öle für Duftlampen sind generell nicht geeignet (säurehaltig und nur bedingt wasserlöslich)!

Bitte auch Verbraucherinformation des jeweiligen Produktes beachten!

Zusätzliche Geräte

In der Kabine dürfen keinesfalls weitere elektrischen Geräte (230V) betrieben werden (z.B. Föns, Rasieapparate ... )!

Wartung Pflege Reinigung

Bitte mindestens 1x jährlich Kabine auf Dichtheit prüfen (besonders Silikondichtfugen, Schlauchverbindungen, Abwassersystem). Verstopfungen immer sofort beseitigen (unter anderem auch die Verbindung Dampferzeuger-Sifon und die Dampfdüse / Dampfaustritt kontrollieren!).

Oberflächen bitte nur mit einem feuchten Tuch reinigen. Für hartnäckige Verschmutzungen milden, lösungsmittelfreien / alkoholfreien Allzweckreiniger verwenden. Organische Lösungsmittel, auch Alkohol können die hochwertige Acryloberfläche angreifen - bis hin zur Rissbildung.

Für Aluminiumteile keine "Kalkreiniger" verwenden. Die meisten dieser Reiniger sind für Aluminium ungeeignet und können Spuren hinterlassen (weiße Schlieren).

Für die Kunststoffoberflächen keinesfalls scheuernde Reinigungsmittel oder scheuernde Schwämme verwenden! Zur Beseitigung von Kratzern Acrylpolitur / Acrylpflegeset aus dem Fachhandel einsetzen.

Spiegel nur mit einem weichen Tuch reinigen. Schmutz mit klarem Wasser und ausgewrungenem Leder beseitigen. Bitte für Spiegel niemals chemische Reinigungsmittel verwenden (Gefahr des "Blindwerdens" des Spiegels vom Rand her).

Nach jeder Benutzung sollte die Dusche mit der Handbrause und warmem Wasser saubergespritzt werden. Wurden Duftstoffe verwendet, bitte die Düse selbst und den Bereich um den Dampfaustritt besonders intensiv abspülen. Anschließend Türen geöffnet lassen, bis die Kabine innen vollkommen abgetrocknet ist.

Garantie und Service

Für unsere Erzeugnisse gewähren wir eine Garantie von 2 Jahren. Die Garantieurkunde finden Sie auf der letzten Seite. Ersatzteile können auch bei unserem Kundendienst bestellt werden. Bitte das Ersatzteil genau beschreiben - am besten die in diesem Heft verwandte Kurzbezeichnung (Buchstabe / Zahl) sowie den genauen Kabinentyp (z.B. Supersteam Eco, Art. 22017) hinzufügen.

Für Ihre Hinweise und Anregungen sind wir immer offen.

Recycling

Für die Entsorgung der Elektronik des Erzeugnisses gilt das Elektro-und Elektronik-Altgerätegesetz. Das "Altgerät" muss dann einer entsprechenden Sammelstelle zugeführt werden. Wir empfehlen Ihnen, das Steuerteil, die Beleuchtungseinheit und das Display zu entfernen und diese Teile der Elektro-/ Elektroniksammelstelle zuzuführen. Der verbleibende große "Rest" kann wie gewohnt behandelt werden (ortsübliche Variante - wie Sperrmüllsammlung ...).

TECHNISCHE DATEN

1. Abmessungen

- 930 x 930 x 220 (Mindestraumhöhe: 2250)

2. Betriebsbedingungen

- Netzspannung: 230 V 50 Hz IPX5

- Netzleitung: mit 3 kW belastbar

- Bauteile und Installation: IP X5

- Schutzleiter notwendig

- Fl-Schutzschalter <= 30mA notwendig!

- Schutzleiter / Netz: Impedanz <= 0,4 Ohm

- Zusätzlicher Schalter notwendig (im Aufstellungsraum / Wohnungsinstallation /

Hausinstallation): allpolig (N+L), 16A, 3mm Kontakttrennung

- Raumtemperatur: 20 bis 30 C

- Wasserdruck: 0.3 bis max 0.4 MPa (3 bis max. 4 bar)

Bei höherem Druck Druckminderer einbauen!

- Feste, wasserdichte, waagerechte Aufstellfläche notwendig!

- Zusätzlicher Sicherheits-Fußbodeneinlauf unter der Duschtasse dringend empfohlen!

- Fließdruck muss bei Warm- und Kaltwasser gleich groß sein

3. Dampf / Sauna / Beleuchtung:

- Leistung des Dampferzeugers: 3 kW

- Aufheizzeit des Dampferzeugers

bei einer Wassertemperatur von 20 °C : ≤90 Sekunden

GARANTIEURKUNDE

Wir bedanken uns für das Vertrauen, dass Sie mit dem Kauf Ihrer neuen Dampfdusche in uns gesetzt haben. Wir werden alles tun, dieses Vertrauen nicht zu enttäuschen. Bitte lesen Sie vor dem Aufbau und dem Gebrauch der Dusche unbedingt die Montage / Gebrauchsanweisung aufmerksam durch. Bei Unklarheiten hilft Ihnen unser Kundendienst.

Beginn der Garantiezeit: Kaufdatum: Datum auf der Garantieurkunde oder auf dem Kassenbeleg.

Reparaturen verlängern die Garantiezeit nicht.

Garantieleistungen:

Nachgewiesene Herstellungs- und Materialfehler werden während der Garantiezeit von 2 Jahren kostenlos beseitigt.

Unser Kundendienst (siehe unten) hilft Ihnen bei Problemen!

Außerhalb von Deutschland und Österreich bieten wir Ihnen den

kostenlosen Ersatzteilversand.

Weitergehende Ansprüche sind ausgeschlossen.

Garantie besteht, wenn folgende Bedingungen erfüllt werden:

1. Diese Urkunde wird komplett mit Übergabedatum, Firmenstempel und Unterschrift des Händlers vorgelegt. Komplette Kassenbelege (Kaufdatum, komplette Händleranschrift) werden ebenfalls akzeptiert. Bitte übergeben Sie uns auch das graue „QS-Feld“ mit Fertigungsstempel (befindet sich auf der Rückseite der Montageanleitung) oder eine Kopie davon. Es ist für die Arbeit unserer Qualitätssicherungabteilung sehr wichtig. Außerdem werden im Schadensfall konkrete Hinweise zur Art des Schadens / des Fehlers benötigt.

2. Sorgfalt beim Transport der neuen Dusche (keine Stürze, keine Verwindungen!)

3. Die Kabine keinesfalls in Räumen mit Frostgefahr oder gar im Freien zwischenlagern!

4. Erzeugnis nach dem Kauf vorsichtig auspacken. Stellen Sie Fehler fest, bitte beim Händler reklamieren. Sie erhalten dann kurzfristig kostenlosen Ersatz. Bitte keine offensichtlich fehlerhaften Teile für den Aufbau verwenden. Der Garantieanspruch geht sonst verloren.

5. Wasseranschluss: Druck minimal: 0,3 MPa, maximal: 0,4 MPa. Wasserhärte: Ist die Wasserhärte größer als 10°dH, wird eine Enthärtungsanlage empfohlen. An den Wasseranschlüssen (warm und kalt) Aquastops (Sicherungen gegen Schlauchplatzen) einsetzen!

6. Nur vom Fachmann installieren lassen! (Sanitärinstallateur / Elektrofachmann).

7. Am Gerät selbst (Steuerelektronik ...) dürfen keine Eingriffe vorgenommen werden.

8. Fehler beim Aufbau gehören nicht zum Garantieumfang, unbedingt Montageanleitung beachten, insbesondere die Hinweise mit dem Sicherheitszeichen. Achten Sie auch ganz besonders darauf, dass alle Verbindungen dicht sind.

9. Die Duschkabine muss auf einem wasserfesten Boden aufgebaut werden. Beim Aufbau auf undichtem Boden wird keine Haftung für Wasserschäden / Folgeschäden übernommen. Der Einbau eines zusätzlichen Sicherheits-Wasserablaufs im Bereich des Duschbeckens ist notwendig.

10. „Second hand Erzeugnisse“ verlieren ihren Garantieanspruch.

11. Ebenso sind Schäden durch konzentrierte Duftstofflösungen von der Garantie ausgenommen.

12. Duschkabine nicht fest einbauen / einmauern. Die Rückseite(n) muss für Revisionszwecke (Vorrücken) zugänglich bleiben.

13. Für Reparaturen nur Originalersatzteile verwenden.

Typ Dampfdusche Stempel Händler

0rt, Datum Händler

Unterschrift

QS-Kontroll-Nr.:

Quality control :

Dampfdusche Supersteam Eco 90 Multicolour / 22021 / 06 / 2012

Änderungen / Irrtümer vorbehalten.

SUPERSTEAM

single

eco 90

quad

colourlight

duo

Jokey Plastik Sohland GmbH Industriestr. 4 D-02689 Sohland / Spree

Tel.: [phone] / 36-0 Tel. Service: [phone] / 36-2265 [e-mail]

Fax: [phone] / 36-2222 Fax Service: [phone] / 36-2281 http://www.jokey.com
