BEDIENUNGSANLEITUNG Supersteam Single Jokey

Inhalt Seite
1. Allgemeines 3
2. Montage/Installation 4
2.1 Übersicht Bauteile 4
2.2Werkzeuge4
2.3Grundsätze 5
2.4BeschaffenheitUntergrund...... 5
2.5Wasserinstallation 5
2.6Elektroinstallation....5
2.7 Montageablauf A-M 6
3Bedienungsanleitung.... 11
3.1 Allgemeine Hinweise 11
3.2 "Wassereinstellungen" 11
3.3□□□Kabinendisplay□□□.... 12
3.4Fernbedienung 12
3.5Funktionsbeschreibungen 13
4. Funktionsstörungen Elektrik 14
5. Reinigung Pflege 14
6. Garantieleistungen, Service 14
7. Recycling 14
Garantie-Urkunde 16

Weitere Informationen, „z.B. über Neuheiten, aktuelle

Montageanleitungen...finden Sie auch auf unserer

deutsch:□□□www.jokey.com/jokey_badprogramm/de/□□und

englisch:□□www.jokey.com/jokey_badprogramm/en/.

1. Allgemeines

1. Einführung

Herzlichen Glückwunsch zum Kauf ihrer neuen Dampf-Dusche. Das Gerät verfügt über ein neuartiges Design und die Funktionen sind entsprechenden physiologischen Bedürfnissen des menschlichen Körpers entwickelt worden. Die folgende Anleitung soll Ihnen Montage und Bedienung erleichtern. Wenn Sie alle Hinweise beachten, wird Ihre Dampfdusche einwandfrei arbeiten. Ganz wichtig sind auch die Sicherheitshinweise, die unbedingt beachten sollten.

Wichtige Hinweise für den Anschluss Ihrer Wasserleitung

ImLieferumfangsindnichtenthalten:2...3KartuschenSilikon.SiebenötigenfürdieMontagezusätzlich flexiblePanzerschläuchemit1/2ZollÜberwurmutternfürden AnschlussandieDampfdusche. Hinweis:PanzerschläuchenichtdurchZiehenoderKnickenbeanspruchen.

falsch richtige Alternativerichtig

ca.13cm

Berechnung der Schlauchlänge

Bitte beachten Sie: die Kabine muss bei der Montage mindestes 50 cm von der Wand abgerückt sein, ohne dass die Panzerschläuche unter Spannung gestellt werden. Dringend empfohlen wird die Montage von Wasserstoppventilen bei Warm- und Kaltwasser.

ACHTUNG UNBEDINGT BEACHTEN

Bitte prüfen Sie möglichst bald nach dem Kauf die komplette Lieferung auf Vollständigkeit bzw. eventuelle Transportschäden. Verwenden Sie bitte auch keine beschädigten Einzelteile oder beschädigtes Zubehör. Bitte stoßen Sie sich nicht daran, wenn im Einzelfall noch etwas Wasser im System verblieben ist. Es stammt von der Endkontrolle des Erzeugnisses und hat keinerlei schädlichen Einfluss. Das Original-Verpackungsmaterial sollte erst entsorgt werden, wenn die Duschkabine erfolgreich installiert wurde. Garantie kann nur gewährt werden, wenn das neue (evtl. fehlerhafte) Erzeugnis in der Originalverpackung zurückgegeben wird. Bitte diese Anleitung unbedingt vor der Montage lesen und anschließend aufbewahren.

Die Installation nur von Fachleuten - Sanitärinstallateur + Elektrofachmann - vornehmen lassen!

Voraussetzungen für den Anschluss:

A) Wasserinstallation: Wasserdruck: Minimum: 0,3MPa, Maximum: 0,4MPa Bei größerem Wasserdruck bitte unbedingt Druckminderer einbauen! Wasserhärte: Istidie Wasserhärte größer als 10° dH, wird eine Enthärtungsanlage/Kalkwandler dringend empfohlen. Dringende Empfehlung: sowohl am Kaltwasser-als auch am Warmwasseranschluss je ein Ausrastop (nicht im Lieferumfang enthalten, Absicherung gegen Schlauchplatzen, Voraussetzung für eine Garantieleistung).

B) Elektroinstallation: 230V, 50Hz, Schutzkontaktsteckdose.

SeprasehousStuverntikoleiskaßinhe:ABkW

PotentialausgleichentsprechendderaktuellennationalenNorm.

Beilälteren Elektroanlagen, bei denen der FI-Schutzschalter fürs Bad noch fehlt, empfehlen wir zu Ihrer eigenen Sicherheit dringend eine Nachrüstung.

Beim Auspacken: bitte daraufachten, dass die Kunststoff- und Aluminiumoberflächen nicht bekratzt werden. Während der Montage: Alle Korusteile, wie Rückwände, Seitenwände, Duschtasse, Decke, Alu-Rahmen etc. müssen bei der Montage: jeweils vor dem Verschrauben: unbedingt mit Sanitär-SILIKON abgedichtet werden! Bitte beachten Sie, dass während der Montage die Kunststoffteile erlecht werden können. Schutzmaßnahme: z. B. Decken in die Duschtasse legen Nach Montage der Kabine, aber noch vor dem endgültigen Anschluss bitte ganzes System unbedingt auf Dichtigkeit prüfen und gegebenen falls undichte Verbindungen abdichten (beim Transport können sich z. B. Verschraubungen gelockert haben). Der Hersteller behält sich vor: Geringfügige Abweichungen der Darstellungen in der Montage-, Gebrauchsanleitung. Lieferung der jeweils neuesten Ersatzteile (die im Einzelfall im Design vom Original leicht abweichen können). Technische Änderungen am Erzeugnis und Irrtümer innerhalb dieser Anleitung. Der Hersteller behält sich das Recht vor, die vorliegende Spezifikation regelmäßig zu überarbeiten und zu ergänzen, ohne dass dafür eine Einzelbenachrichtigung erfolgen kann.

Das Körbchen für die Duftstoffe, das an der Dampfdüse angebracht ist, darf keinesfalls entfernt werden. Auch dann nicht, wenn dem Dampf keine Duftstoffe zugesetzt werden sollen. Der ungehindert ausströmende Dampf könnte irreparable Schäden an der Duschtasse verursachen.

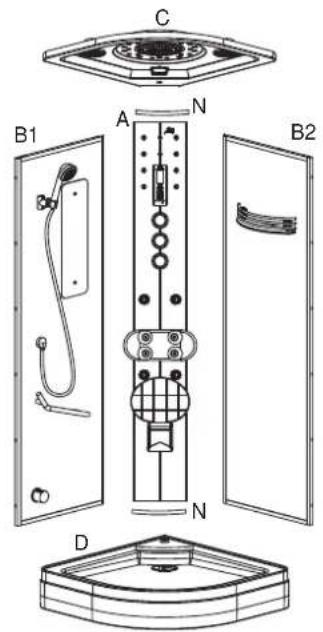

2.1 Übersicht Bauteile

A Rückwand☐("Technik-Ecke")

B1 Seitenwand Glas, farbig, links

B2 Seitenwand Glas, farbig, rechts

C Dach

D Duschtasse

E Feste Glaswand

F Glas-Schiebetür

G Laufschiene unten

H Laufschiene oben

I1 Senkrechtes Alu-Eckprofi,links

12 Senkrechtes Alu-Eckprofi,rechts

J1 Senkrechtes Alu-Zwischenprofi,llinks

J2 Senkrechtes Alu-Zwischenprofi,rechts

M TürdichtprofilmitDichtlippe

N□□□2□Rückwandendstückel(Kunststoff)

Kleine Bauteile:

4x Türrolle, oben (2 Rollen)

4x Türrolle,Unten(1Rolle)

1x Spiegel

1x Profilabdeckung für Rückwandprofil

2x Profilabdeckung für Alu-Eckprofil (links/rechts)

2x Profilabdeckung für Alu-Zwischenprofil (links/rechts)

2x Türgriff,komplettmitBefestigungsmaterial

4x Einschubdichtung

1x Handbrausekopf

1x Handbrauseschlauch

1x Handbrausehalter

1x Handbrause!Wandanschluss

1x Glasablage,komplettmitBefestigungsmaterial

1x Haltegriff, komplett mit Befestigungsmaterial

1x Dampfdüse

1x Siphon mit Siphonschlauch

1x Fernbedienung

Zubehör:

8x SchraubeM4x10,Kreuzschlitz,Halbrundkopf

2x Schraube M4x25, Kreuzschlitz Senkkopf

2x SchraubeM4x20,mitglattemKopf

4x Blechschraube 4x8, Kreuzschlitz, Halbrundkopf

8x Blechschraube4x25,Kreuzschlitz,Halbrundkopf

24x Blechschraube 4x15,Kreuzschlitz,Halbrundkopf

16x SechskantschraubeM4x15

18x MutterM4

36x Unterlegscheibe für M4 Schrauben

8x Zierkappe

2x Winkelfür Wasseranschluss

2x Scheibenmutter,1/2"

2x Dichtscheibe,1/2"

2x Dichtscheibe für M4 Schrauben

2x KunststoffbuchselfürM4Schrauben

2.2 Werkzeuge, Hilfsmittel:

Silikon- spray oder Seifen- lösung

verschiedene Größen

3mm

2.3 "Grundsätze"

Abmessungen der Kabine : 93 x 93 x 220cm

Derlobere umlaufende Rand hat eine Höhe von 210 cm, 220 cm ist die Gesamthöhe!

Minimale Raumhöhe: 225cm

Die plane Aufstellung der Duschkabine ist außerordentlich wichtig! Eine Korrektur ist über die verstellbaren Füße des Beckens möglich. Dazu müssen alle Füße dem Untergrund angepasst werden (und zwar an dem Ort, an dem die Kabine endgültig stehen soll). Bitte hier sehr sorgfältig arbeiten (ansonsten später "Kippel"-Neigung). Zuletzt Fuß einstellungen durch Kontermuttern sichern.

2.4 Beschaffenheit des Untergrundes

Die Bodenfläche sollte möglichst eben sein und die nötige Festigkeit aufweisen.

Beschichtung: wasserundurchlässig Fliesen oder Kunststoffbelag. Eine wasserdichte Kante ander senkrechten Wand (Höhe ca. 10 cm) ist sehr sinnvoll.

Wir empfehlen dringend, einen zusätzlichen (Sicherheits-) Fußbodenwasserablauf vorzusehen (vorzugsweise im Bereich der Duschtasse)

2.5 Wasserinstallation

Für die Wasserinstallation benötigen Sie 2 Druckschläuche, ca 1 Meter lang, mit 1/2" Überwurfmuttern. Der bauseitige Wasseranschluss (2 x 1/2" Anschlüsse, links Warmwasser, rechts Kaltwasser, Höhe vom Boden: ca. 115 cm) sollte sich auf der Rückseite der Kabine, "im Eckbereich" befinden. Wir empfehlen dringend eine separate Abstellmöglichkeit der Kabine vorzusehen. Das können entweder 2 vorgelagerte Ventile sein, aber auch Eckventile direkt als Anschluss für die Kabine. Der Warm- und Kaltwasseranschluss der Duschkabine erfolgt mit flexiblen Schläuchen, sodass eine millimetergenaue Montage der Wasserzuleitungen nicht notwendig ist. Dadurch ist oft auch der Anschluss an eine vorhandene Installation möglich, ohne dass Fliesenarbeiten notwendig sind. Die Wasserleitungen auf der Rückseite der Dampfkabine sind vom Hersteller abgedichtet, sollten aber auch kontrolliert und gegebenenfalls nachgezogen werden.

Die Flexoschläuche für den Anschluss an die Hauswasserleitung dürfen keinesfalls gequetscht oder geknickt werden.

Vor dem Anschluss der 2 Schläuche Aquastops installieren!

Abwasser: Fußbodenablaufvorzugsweise im Eckbereich. Bitte berücksichtigen Sie dabei die Tragkonstruktion, insbesondere die Positionen der Füße Länge des mitgelieferten flexiblen Ablaufschlauches: mindestens 70 cm. Notwendiges Abflussrohr: HT 40, entweder als reine Fußbodenentwässerung oder Fußbodenbündige Wandentwässerung (hier muss besonders auf Dichtheit geachtet werden, dal immer etwas Wasser im System verbleibt). Das Ablaufsystem der Kabine beinhaltet bereits einen Geruchsverschluss.

Wichtig: nach Montage der Seitenwände:

Schlauchverbindung zwischen Dampferzeuger und Syphon nicht vergessen (Restwasserentleerung des Dampferzeugers).

Mit Schlauchschellen bzw. den mitgelieferten Schraubverbindern sichern.

Richtwerte:

Wasser-Anschluss 35cm 15,5cm warm kalt 21x11/2" 90-1115cm Boden

2.6 Elektroanschluss

Nurvom Elektrofachmann anschließen lassen Die aktuell gültigen elektrotechnischen Vorschriften beachten: v.a. auch D: VDE 0100..., VDE 0100, Teil 701, A: ÖVE-EN 1 Teil 4 § 49..., CH: SN SEV 1000:2005, v.a. 7.01 bzw. die gültigen nationalen Vorschriften des jeweiligen Landes. Bitte beachten Sie dabei die verschiedenen Schutz-Bereiche außerhalb der Dusche:

Steckdoseentwederlindestens 60cm rechtsneben der Dusche (von außen gesehen) oder über der Dusche, direkt im Eckbereich, mindestens 230cm dem Fußboden, d.h. min. 20cm über dem Rand der Kabine.

FI-SchutzschalterderNetzleitung:erreichbarverlegen:RotePower-Beleuchtungleuchtet=Spannungaufder Leitung:KeinPower-Licht:Reset-Tastedrücken.Halbjährlich:FI-Schaltertestnotwendig:Test-Tastedrücken. Lichtmusserlöschen:ErneutResetdrücken!

Bittellbeachten|Siellauch,|dass|sich|durch|den|Aufbau|den|Dusche|in|unmittelbarer|Nähe|Verboter andere|Erzeugnisse|ergeben|können|(wie|beiljeder|Dusche):|für|Schalter,|Steckdosen,|Leuchten|... (im|Zweifelsfall|Elektrofachmann|konsultieren!).

2.7 Montage-Ablauf

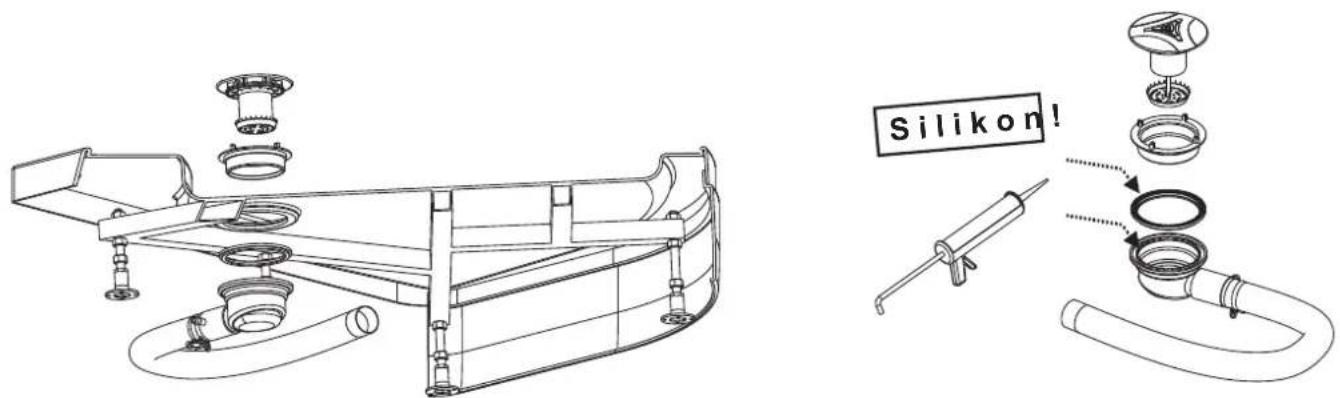

A. Montieren Sie den Siphon.

Silikon!

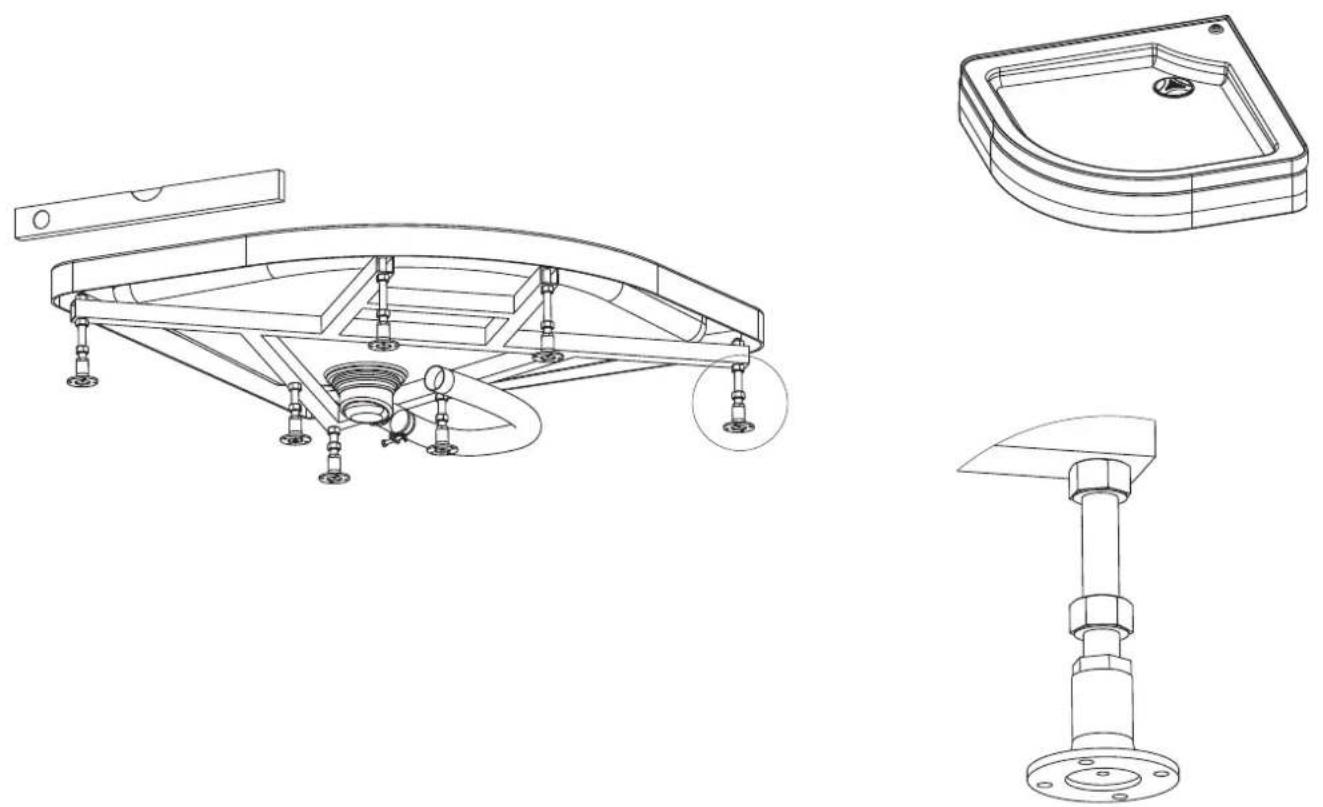

B. Duschtasse am endgültigen Aufstellungsort mit der Wasserwaage sorgfältig justieren.

Dazu lässt sich die Schürze der Duschtasse abnehmen. Die Zierkappen an der Schürze sind aufgesteckt und lassen sich hierfür abziehen.

(auch die "mittleren" Füße richtig einstellen und alle Einstellungen mit den Kontermuttern sichern!).

Anschließend wieder von der Wand abrücken und in "Montageposition" bringen.

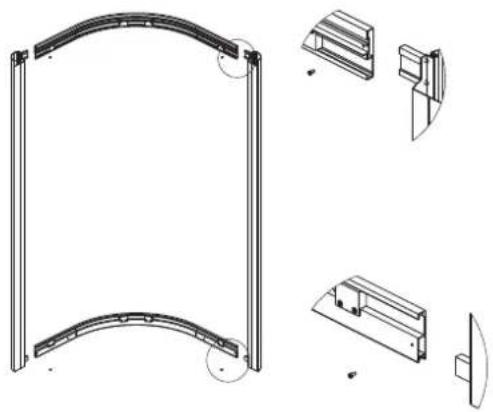

C. Montieren Sie den vorderen Aluminium - Rahmen.

Bei Bedarf mit kleinem Spiralbohrer (3-3,5) vor bohren (Abschnitt und D)!

C.1 Beachten Sie, dass sich die obere und die untere Laufschiene sowie das linke und rechte Eckprofil voneinander unterscheiden! Verwenden Sie 4 Schrauben 3,5 x 8.

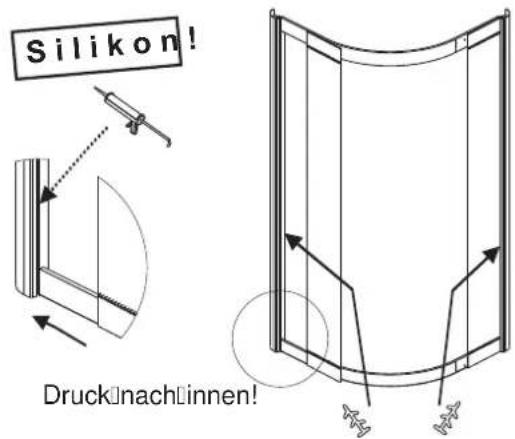

C12. Die festen Glaswände werden in die Nuten der senkrechten Aluminium - Profile eingesetzt (Druck nach Innen). Dichten Sie diese Nuten vor dem Einsetzen der Glaswände sorgfältig mit Silikon ab. Schieben Sie die Einschubdichtungen von außen zwischen Glas und Aluminium - Profil.

Silikon! Drucknachtinnen!

C.3 Schieben Sie die T-Dichtungen in die Nuten der vorderen Alu-Profile.

C.4 Montieren Sie die vorderen Aluminium Profile. Verwenden Sie 8 Schrauben 4 x 25. Schieben Sie auch hier die Einschubdichtungen von außen zwischen Glas und Aluminium Profil.

C.5 Dichten Sie den Spalt zwischen fester Glaswand und unterer Laufschiene sorgfältig von innen ab.

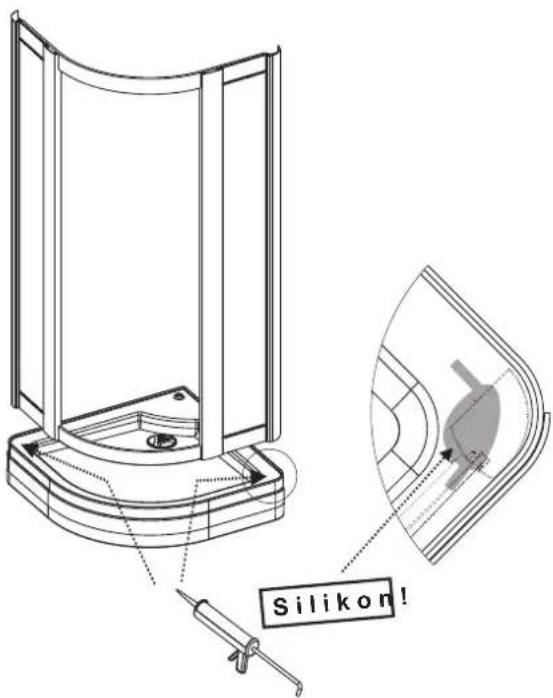

C.6Bringen Sie Silikon auf die Ecken der Duschtasse um einen durchgehenden umlaufenden Schutz zu gewährleisten. Setzen Sie dann den kompletten Aluminium - Rahmen auf die Duschtasse.

Silikon!

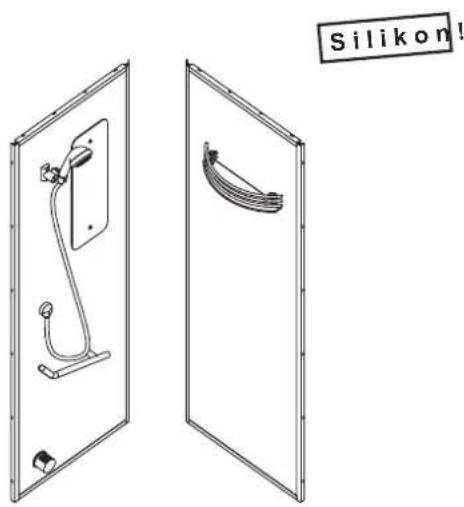

D.2 Befestigen Sie die Kleinteile an den Glasseitenwänden (Spiegel, Handbrause, Haltegriff, Dampfdüse, Glasablage). Stellen Sie dabei sicher, dass alle Schraubverbindungen sorgfältig auf der Kabinenrückseite mit Silikon abgedichtet sind

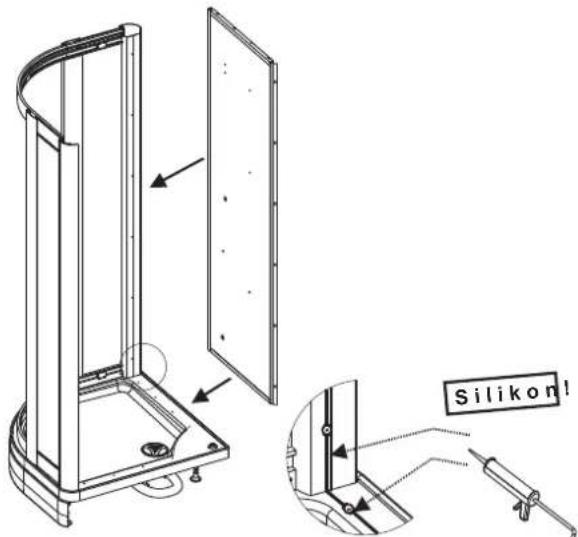

D. Montieren Sie die Glasseitenwände und die Rückwand. Beachten Sie beim Einbau der Komponenten dass alle Verbindungen durch eine dichte Silikonnaht miteinander verbunden sind.

D. 1 Beim Einsetzen der linken Seitenwand verwenden Sie Schrauben 4 x 15 für die Verbindung zum Aluminium - Profil und 4 Schrauben M4 x 15 mit je 2 Unterlegscheiben + Muttern für die Verbindung zur Duschtasse.

Silikon!

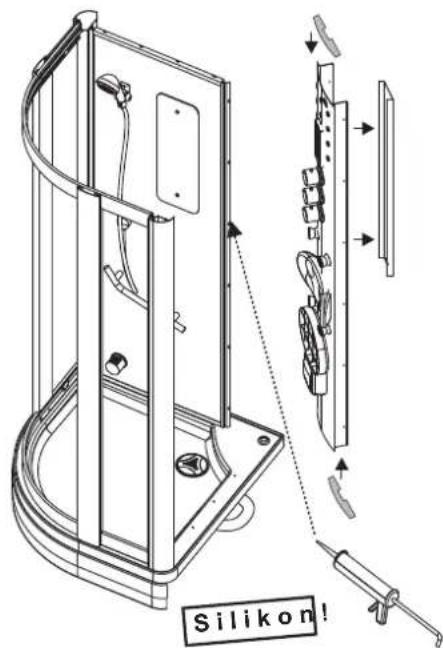

D.3 Vor der Montage der Rückwand, weiße Kunststoff-Abdeckplatte von der Rückseite abschrauben. Jetzt oben und unten Endstücke für Rückwandprofil aufstecken. Verwenden Sie für das Einsetzen der Rückwand 6 Schrauben 4 x 15 Vorschäbe keine Schläuche/Leitungen beschädigt werden!

Silikon!

D.4 Verwenden Sie beim Einsetzen der rechten Seitenwand 12 Schrauben 4 x 15 für die Verbindungen zu den Aluminiumteilen und 4 Schrauben M4 x 15 mit je 2 Unterlegscheiben + Mutter für die Verbindung zur Duschtasse.

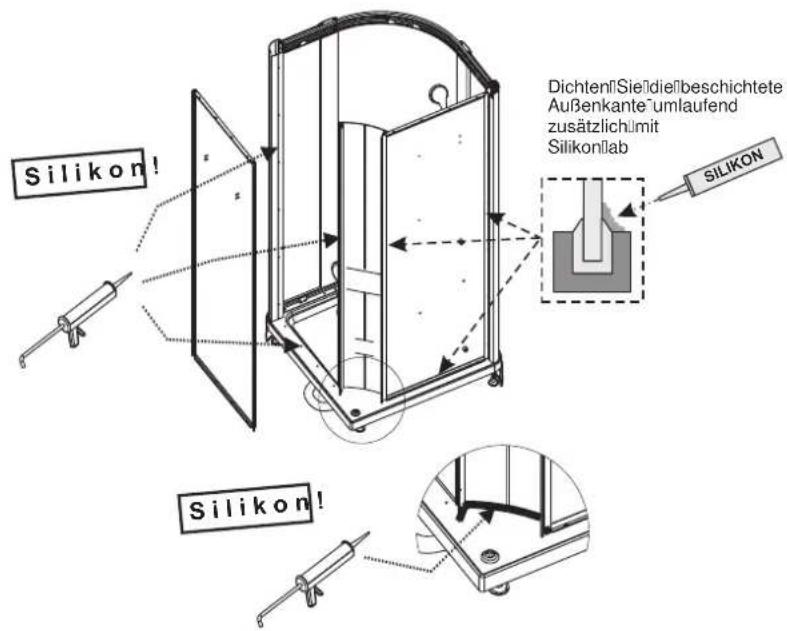

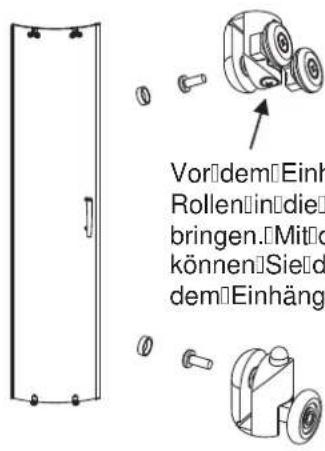

E. Befestigen Sie die Kleinteile an den Glastüren. (Türgriff, obere Türrollen, untere Türrollen, Dichtprofil)

Silikon! Dichten!Sieldießbeschichtete Außenkante umlaufend zusätzlich mit Silikonflab Silikon! Silikon!

Vor dem Einh Rollen in die bringen. Mit d können Sie d dem Einhang

Vordem Einhängen der Türen Rollen in die höchste Position bringen. Mit der Justierschraube können Sie die Türen nach dem Einhängen auch ausrichten

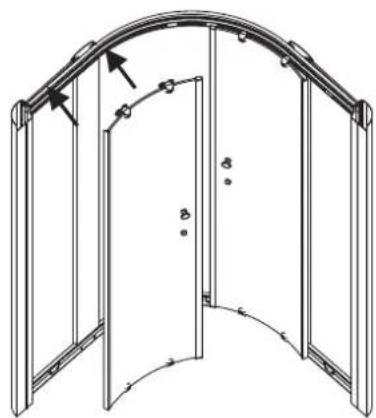

F. Einhängen der Türen

F. 1 Hängen Sie die oberen Türrollen von innen in die obere Laufschiene ein.

F.2 Drücken Sie die unteren Türrollen mit der Feder nach unten und hängen Sie die unteren Türrollen in die untere Laufschiene ein

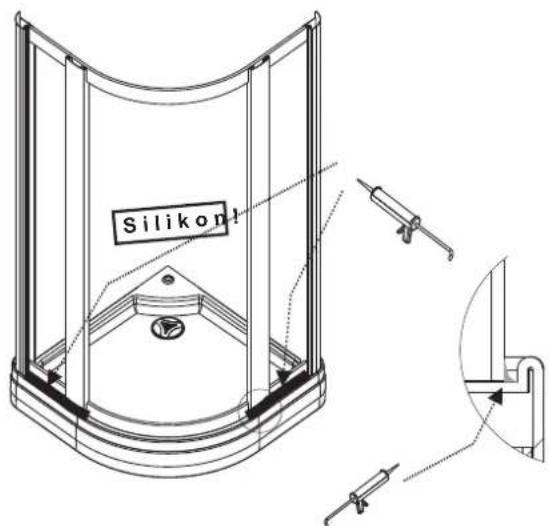

G. Dichten Sie den vorderen Aluminium - Rahmen im Bereich der senkrechten Alu - Profile und der festen Glaswände ab. Im Bereich der Türen sollte die Duschtasse nicht mit Silikon abgedichtet werden, so dass eventuell austretendes Wasser wieder in Duschtasse zurückfliesen kann.

Silikon!

Achten-Sie darauf, dass die Rinne beim Silikonieren frei bleibt

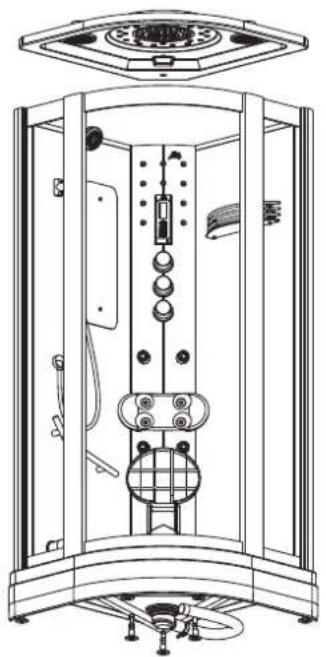

Montage

H.1 Montieren Sie das Kabinendach mit Schrauben M4 x 15, Muttern und je Unterlegscheiben. Verbinden Sie die Stecker für: Lüfter, Lautsprecher, Licht und Temperatursensor.

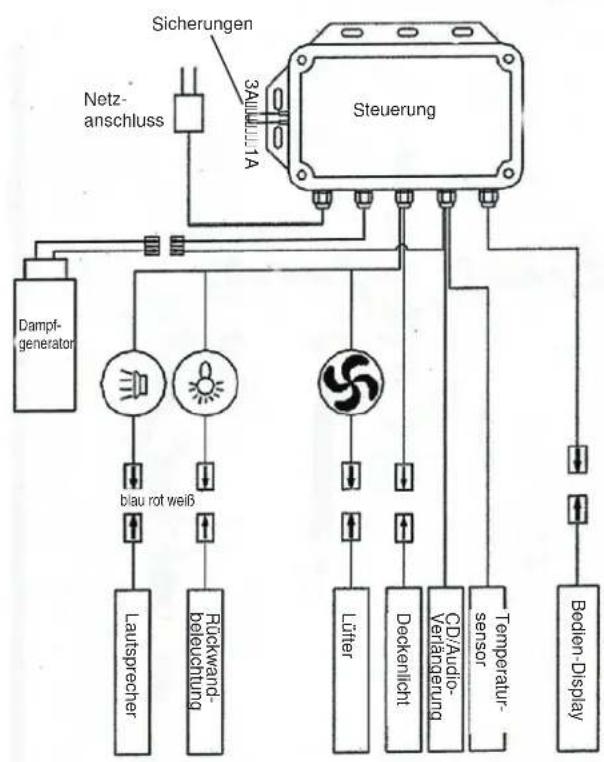

Schaltplan E-Verdrahtung

H.2 Stellen Sie alle übrigen Verbindungen her: E-Verbindungen entsprechend Schaltplan Farbkennzeichnung bzw. Steckerform vornehmen. Abfluss, Kaltwasser-, Warmwasseranschluss, Kondensatschlauch des Dampfgenerators an Siphon anschließen, Dampfschlauch an Dampfdüse anschließen, weiterhin: Handbrause, Kopfbrause Achten Sie bei den Wasseranschlüssen darauf, dass die Dichtungen eingelegt sind!

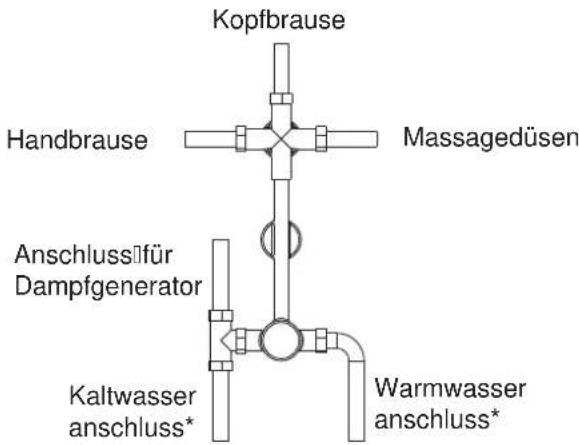

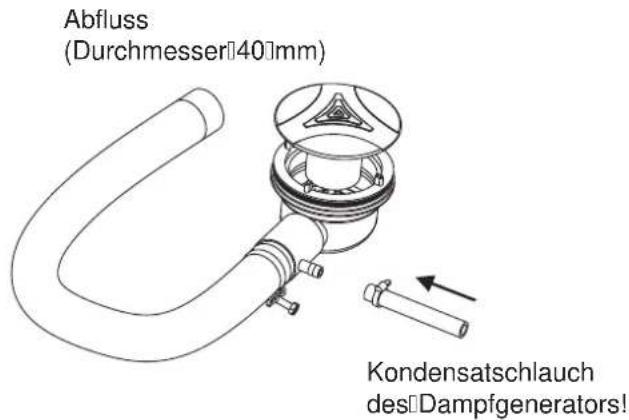

Kopfbrause Handbrause Massagedüsen Anschluss für Dampfgenerator Kaltwasser anschluss* Warmwasser anschluss*

Abfluss (Durchmesser 40 mm) Kondensatschlauch des Dampfgenerators!

I. Vormontierte Schlauchverbindungen überprüfen und bei Bedarf nachziehen!

J. Stecken Sie den Netzstecker in eine mit 16 Abgesicherte Schuko-Steckdose.

K. Endprüfungen: Wasser: Dichtigkeitsprüfung / Funktionsprüfung. Elektro: Schutzleiterprüfung, Prüfung Fl-Schutzschalter, Funktionsprüfung.

L. Abdeckplatte wieder auf Rückseite der Rückwand befestigen (siehe auch D.3).

M. Rücken Sie die Kabine vorsichtig in ihre endgültige Position (2 Personen!).

*Schlauch nicht im Lieferumfang enthalten

3.1 Allgemeine Hinweise

Kinder sollten eine Dampfduschkabine nicht unbeaufsichtigt benutzen. Die Anwesenheit von Erwachsenen ist immer notwendig. Kranke und ältere, gebrechliche Menschen sollten unbedingt vorher mit ihrem Arzt sprechen.

Nach Benutzung immer den Strom abschalten (Hauptschalter auf "aus").

Bei längerer Abwesenheit empfiehlt es sich, das Wasser abzustellen.

Sicherheitsabstand zur Dampfdüse einhalten (empfohlen: mindestens 20 cm, ansonsten drohen). Verbrühungen!

Duftstoffe nur sehr stark verdünnt verwenden! Durch konzentrierte Duftstoffe kann das Duschbecken undicht und damit unbrauchbar werden.

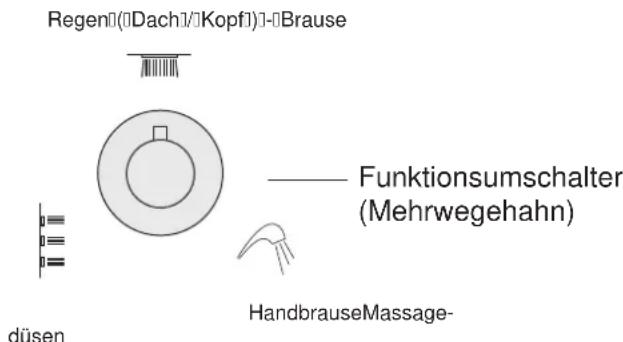

3.2 "Wassereinstellungen"

Regen(0Dach1/0Kopf1)-0Brause Funktionsumschalter (Mehrwegehahn) HandbrauseMassage- düsen

Wassermenge gesamt

Sicherheitsbegrenzung auf 38°C. Mit Drücken des Sicherheitsknopfes (1) auch höhere Temperaturen (2) möglich (Gefahr von Verbrühungen!)

3.3 Nachjustierung der Türen

Die Magnetprofile an den Türen sind nur aufgesteckt. Sollten sich diese durch den Transport etwas verschoben haben ist eine Korrektur leicht möglich: Justieren Sie die Türen zunächst an den oberen Türrollen (Lot). Sollten die Magnetprofile nicht über die komplette Länge schließen (Lichtspalt) nehmen Sie sich ein kleines Brett (z.B. Transportsicherung aus dem Glaspaket) und setzen dieses von außen gegen das Magnetprofil. Mit einem kleinen Hammer können Sie nun das Profil vorsichtig wieder in Position bringen.

Nicht gegen das Glas schlagen!

3.4 Kabinendisplay Lautstärke/Sender□+/- Dampf□□Ein/Aus Umschalter□Radio□/□CD Kabinen-Temperatur□+/- Lüfter□□Ein/Aus Alarm Lautstärkeeinstellung□□Ein/Aus Sendereinstellung□□Ein/Aus Hauptschalter□Ein / Aus Speichert□Radiosender Dampfzeit□□+/- Licht□Decke□□Ein/Aus Licht□Rückwand□□Ein/Aus

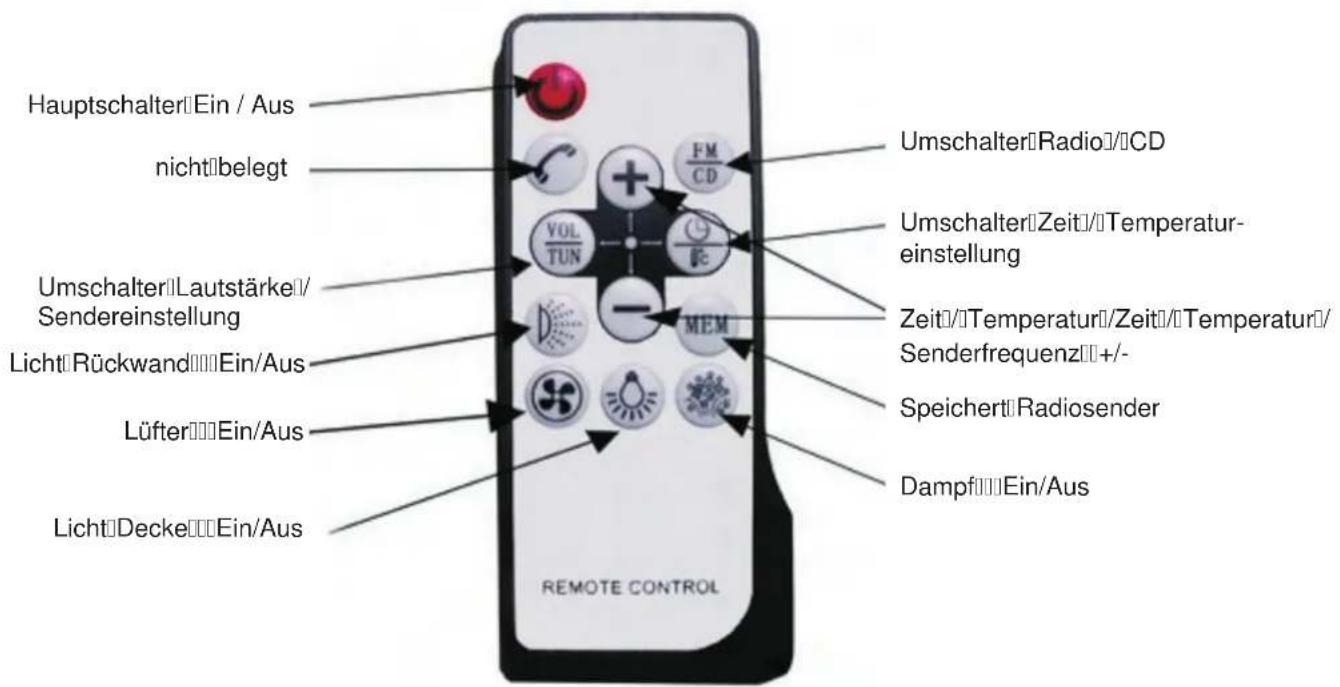

3.5 Fernbedienung

Hauptschalter Ein / Aus nichtbelegt Umschalter Lautstärke/Sendereinstellung Licht Rückwand Ein/Aus Lüfter Ein/Aus Licht Decke Ein/Aus Umschalter Radio/CD Umschalter Zeit/Temperatur-einstellung Zeit/Temperatur/Zeit/Temperatur/Senderfrequenz +/- Speichert Radiosender Dampf Ein/Aus REMOTE CONTROL

Einschalten

MitderPowertastestartenSiedasSystemunddieDeckenleuchtebeginntzuleuchten.

Zu diesem Zeitpunkt befindet sich das System im Standby-Modus.

Lichtfunktionen

BeiaktiviertemSystemkönnen das Deckenlicht sowie die Leuchten im Paneelbereich gesteuert werden. Außerdem erscheint das Symbol Licht auf der Anzeige. Wollen Sie das Lichtausschalten, drücken Sie erneut die jeweilige Taste.

Lüftung

Systemeingeschaltet: Jederzeit ein- und ausschalten der Lüftung möglich.

Imeingeschalteten Zustanderschein das Lüftersymbol auf dem Display.

Alarm

Systemeingeschaltet: Alarm kann aktiviert und deaktiviert werden. Mit dem akustischen Alarm wird auch automatisch der Lüfter eingeschaltet. Wieder abschalten: Taste Alarm + zusätzlich Taste Lüfter.

Radio

ZurAktivierung „FM/CD“ drücken. Wirdjetzt eine Frequenzangezeigt, ist das Radio aktiviert.

Drücken Sie „+/-“, um die Frequenz zu verändern / einen Sender einzustellen.

Lautstärke einstellen: „Volume“ drücken und anschließend „+/-“ (von 1-10).

Sender speichern

Umiden eingestellten Sender zu speichern, „M“ kurz drücken.

Drücktman „M“ länger, wird ein anderer Sender gesucht.

CD (Audio) Funktion

Bei-erneuter-Betätigung der Taste „FM/CD“ wird auf den Audio-Anschluss für externe Geräte umgeschaltet (CD-Player, MP3-Player...) und deren Musik über den Kabinenverstärker abgespielt. Auf dem Display erscheit das Symbol „CD“. Bitte achten Sie darauf, das sich dieses Gerät außerhalb des Sicherheitsabstandes von 60 cm von der Kabine befindet (falls sich um ein 230V-Gerät handelt). Bei batteriebetriebenen Geräte ist dies nicht notwendig.

Dampfentwicklung

Drücken Sie das „Dampfsymbol“, es erscheint im Display und die Dampfentwicklung beginnt. Vor diesem Schritt muss unbedingt die Wasserzufuhr zur Kabine freigegeben sein (z.B. nach längerer Abwesenheit). Ansonsten kann der Dampferzeuger zerstört werden!

Einstellung der „Dampfzeit“ und der Kabinetemperatur

Über die Funktion Dampfzeit und Kabinetemperatur kann die gewünschte Zeit und Temperatur des Dampfbades eingestellt werden. Voreinstellung: 60 Minuten und 45°C.

Zuerst Dampffunktion einstellen und anschließend mit „+/-“ Zeit und Temperatur einstellen. Einstellbereich: 0-120 min, 25-60°C.

Bitte unbedingt Sicherheitsabstand zur Dampfdüse einhalten Verbrühungsgefahr!

Duftstoffe

Sollten Duftstoffe verwendet werden, bitte nur wasserlösliche Produkte, sehr stark verdünnt einsetzen. Die Duftstoffe, die für den Menschen so angenehm wirken, können am Kunststoff des Duschbeckens Schäden anrichten. Es können Verfärbungen und Risse entstehen, die Dusche kann und nicht werden. Deshalb folgende Hinweise beachten:

Die meisten geeigneten Duftstoffe sind von Haus aus für Saunakabinen vorgesehen (spezielle Produkte für Dampfduschen bisher sehr selten). Es handelt sich dabei ausschließlich um Konzentrate.

Verdünnung: 10ml bis maximal 20ml Duftstofflösung mit 1 Wasser vermischen!

Verdünnte Duftstofflösung auf einen Wattebausch geben und in die Dampfaustrittsöffnung legen (vorher zylinderförmigen Deckel nach vorn abziehen). Nach Beendigung des Duftbades Wattebausch unbedingt entfernen und Dampfaustritt mit warmem Wasser gründlich reinigen.

Öle für Duftlampen sind generell nicht geeignet (säurehaltig und nur bedingt wasserlöslich)!

Bitte auch Verbraucherinformation des jeweiligen Produktes beachten!

Zusätzliche Geräte

In der Kabine dürfen keinesfalls weitere elektrischen Geräte (230V) betrieben werden (z.B. Föns, Rasieapparate...)

4. Funktionsstörungen des elektrischen Teils

Absicherungen:

1. FI-Schutzschalter innerhalb der Netzanschlussleitung, nahe des Schukosteckers: Im Fehlerfall (Ausfall des gesamten Elektroteiles): Reset-Taste drücken. Ansonsten Funktion regelmäßig (halbjährlich) prüfen:

Test-Taste drücken. Rotes "Power"-Kontrolllicht muss erlöschen! Wieder Reset drücken! Erlischt das rote Licht nach Betätigung der Testtaste nicht, Fachmann konsultieren.

1. Überhitzungsschutz im Dampferzeuger. Im Fehlerfall Abschalten des Dampferzeugers (Ursache Wassermangel). Wasserzufluss prüfen und sicherstellen. Resetknopf an der Seite des Damperzeugers (Metallgehäuse auf der Rückwand der Kabine, im unteren Drittel) drücken (kleiner Schraubenzieher oder Ähnliches).

3.2 Feinsicherungen auf der Oberseite des Steuerungsgehäuses auf der Kabinenrückwand, im oberen Drittel: 1 A: Bei Ausfall kein Dampf, Display ausgeschaltet.

3 A:☐Bei Ausfall☐zeigt☐das☐Display: "E☐E",☐kein☐Licht,☐kein☐Dampf. Falls☐eine☐Sicherung☐mehrfach☐hintereinander☐ausfällt,☐bitte☐unbedingt☐Fachmann☐zu☐Rate☐ziehen!

5. Wartung Pflege Reinigung

Bitte mindestens 1 x jährlich Kabine auf Dichtheit prüfen (besonders Silikondichtfugen, Schlauchverbindungen, Abwassersystem). Verstopfungen immer sofort beseitigen (unter anderem auch die Verbindung Dampferzeuger-Sifon und die Dampfdüse / Dampfaustritt kontrollieren!).

Oberflächenbitte-nurmit einem feuchten Tuchreinigen. Für hartnäckige Verschmutzungen milden, lösungsmittelfreien/alkoholfreien Allzweckreiniger verwenden. Organische Lösungsmittel, auch Alkohol können die hochwertige Acryloberfläche angreifen- bis hinzur Rissbildung.

Für Aluminiumteile keine "Kalkreiniger" verwenden. Die meisten dieser Reiniger sind für Aluminium ungeeignet und können Spuren hinterlassen (weiße Schlieren). Für die Kunststoffoberflächen keinesfalls scheuernde Reinigungsmittel oder scheuernde Schwämme verwenden! Zur Beseitigung von Kratzern Acrylpolitur/ Acrylpflegeset aus dem Fachhandel einsetzen.

Spiegel-nurmit einem weichen Tuch reinigen. Schmutz mit klarem Wasser und ausgewrungenem Leder beseitigen. Bitte für Spiegel niemals chemische Reinigungsmittel verwenden (Gefahr des "Blindwerdens" des Spiegels vom Rand her).

Nach jeder Benutzung sollte die Dusche mit der Handbrause und warmem Wasser saubergespritzt werden. Wurden Duftstoffe verwendet, bitte die Düse selbst und den Bereich um den Dampfaustritt besonders intensiv abspülen. Anschließend Türen geöffnet lassen, bis die Kabine innen vollkommen abgetrocknet ist.

6. Garantie und Service

Für unsere Erzeugnisse gewähren wir eine Garantie von 2 Jahren. Die Garantieurkunde finden Sie auf der letzten Seite. Ersatzteile können auch bei unserem Kundendienst bestellt werden. Bitte das Ersatzteil genau beschreiben - am besten die in diesem Heft verwandte Kurzbezeichnung (Buchstabe / Zahl) sowie den genauen Kabinentyp (z.B. Topsteam, Art. 220016) hinzufügen.

Für Ihre Hinweise und Anregungen sind wir immer offen

7. Recycling

Für die Entsorgung der Elektronik des Erzeugnisses gilt das Elektro-und Elektronik-Altgerätegesetz. Das "Altgerät" muss dann einer entsprechenden Sammelstelle zugeführt werden. Wir empfehlen Ihnen, das Steuerteil, die Beleuchtungseinheit und das Display zu entfernen und diese Teile der Elektro-/Elektroniksammelstelle zuzuführen. Der verbleibende große "Rest" kann wie gewohnt behandelt werden (ortsübliche Variante - wie Sperrmüllsammlung...).

Notizen

GARANTIEURKUNDE DAMPFDUSCHEN 2 JAHRE GARANTIE

Wir bedanken uns für das Vertrauen, dass Sie mit dem Kauf Ihrer neuen Dampfdusche in uns gesetzt haben und werden alles tun, dieses Vertrauen nicht zu enttäuschen. Bitte lesen Sie vor dem Aufbau und dem Gebrauch der Dusche unbedingt die Montage / Gebrauchsanweisung aufmerksam durch. Bei Unklarheiten hilft Ihnen unser Kundendienst.

Beginn der Garantiezeit: Kaufdatum: Datum auf der Garantieurkunde oder auf dem Kassenbeleg.

Reparaturen verlängern die Garantiezeit nicht.

Garantieleistungen: Nachgewiesene Herstellungs- und Materialfehler werden während der Garantiezeit von 2 Jahren kostenlos beseitigt.

Unser Kundendienst (siehe unten) hilft Ihnen bei Problemen!

Außerhalb von Deutschland und Österreich bieten wir Ihnen den kostenlosen Ersatzteilversand.

Weitergehende Ansprüche sind ausgeschlossen.

Garantie besteht, wenn folgende Bedingungen erfüllt werden:

1. Diese Urkunde wird komplett mit Übergabedatum, Firmenstempel und Unterschrift des Händlers vorgelegt. Komplette Kassenbelege (Kaufdatum, komplette Händleranschrift) werden ebenfalls akzeptiert. Bitte übergeben Sie uns auch das graue „QS-Feld“ mit Fertigungsstempel (befindet sich auf der Rückseite der Montageanleitung) oder eine Kopie davon. Es ist für die Arbeit unserer Qualitätssicherungabteilung sehr wichtig. Außerdem werden im Schadensfall konkrete Hinweise zur Art des Schadens / des Fehlers benötigt.
2. Sorgfalt beim Transport der neuen Dusche (keine Stürze, keine Verwindungen!)
3. Die Kabine keinesfalls in Räumen mit Frostgefahr oder gar im Freien zwischenlagern!
4. Erzeugnis nach dem Kauf vorsichtig auspacken. Stellen Sie Fehler fest, bitte beim Händler reklamieren. Sie erhalten dann kurzfristig kostenlosen Ersatz. Bitte keine offensichtlich fehlerhaften Teile für den Aufbau verwenden. Der Garantieanspruch geht sonst verloren.
5. Wasseranschluss: Druck minimal: 0,3 MPa, maximal: 0,4 MPa. Wasserhärte: Ist die Wasserhärte größer als 10°dH, wird eine Enthärtungsanlage empfohlen. An den Wasseranschlüssen (warm und kalt) Aquastops (Sicherungen gegen Schlauchplatzen) einsetzen!
6. Nur vom Fachmann installieren lassen! (Sanitärinstallateur / Elektrofachmann).
7. Am Gerät selbst (Steuerelektronik ...) dürfen keine Eingriffe vorgenommen werden.
8. Fehler beim Aufbau gehören nicht zum Garantieumfang, unbedingt Montageanleitung beachten, insbesondere die Hinweise mit dem Sicherheitszeichen. Achten Sie auch ganz besonders darauf, dass alle Verbindungen dicht sind.
9. Die Duschkabine muss auf einem wasserfesten Boden aufgebaut werden. Beim Aufbau auf undichtem Boden wird keine Haftung für Wasserschäden / Folgeschäden übernommen. Der Einbau eines zusätzlichen Sicherheits-Wasserablaufs im Bereich des Duschbeckens wird dringend empfohlen.
10. „Second hand Erzeugnisse“ verlieren ihren Garantieanspruch.
11. Ebenso sind Schäden durch konzentrierte Duftstofflösungen von der Garantie ausgenommen.
12. Duschkabine nicht fest einbauen / einmauern. Die Rückseite(n) muss für Revisionszwecke (Vorrücken) zugänglich bleiben.
13. Für Reparaturen nur Originalersatzteile verwenden.

Typ Dampfdusche Stempel Händler

Ort, Datum

Unterschrift Händler

QS-Kontroll-Nr.:

Quality control :

Dampfdusche Supersteam Single / 22015 / 04 / 2010

Änderungen / Irrtümer vorbehalten.
