BEDIENUNGSANLEITUNG CE-LK2 PC LINK SYSTEM SHARP

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D'EMPLOI

PC LINK SYSTEM FOR EL-9900 PC-LINK-SYSTEM FÜR EL-9900 SYSTÈME PC LINK POUR EL-9900

For WINDOWS Für WINDOWS Pour WINDOWS

ENGLISH ...... Page 1

DEUTSCH......Seite 22

FRANÇAIS ...... Page 43

CE-LK2

PC-LINK-SYSTEM FÜR EL-9900 BEDIENUNGSANLEITUNG

IBM ist ein eingetragenes Warenzeichen der International Business Machines Corporation.

Windows und Microsoft Word sind eingetragene Warenzeichen der Microsoft Corporation.

Alle aufgeführten Firmen- und/oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Vielen Dank, dass Sie sich für dieses Erzeugnis entschlossen haben.

Bitte lesen Sie diese Anleitung vor der Ingebrauchnahme. Mit Installation der Software gelten die Bedingungen als angenommen.

Der Gebrauch dieses Erzeugnisses setzt das Einverständnis mit den unten aufgeführten Bedingungen voraus.

Bedingungen für den Gebrauch

Sharp Corporation (nachfolgend "unsere Firma" genannt) gewährt Ihnen zu den folgenden Bedingungen nichtexklusive Rechte für dieses Erzeugnis "CE-LK2". Bei der Installation dieser Software stimmen Sie den folgenden Bedingungen für die Verwendung der Software zu.

• Die Software darf nur auf einem einzigen Personal Computer (nachfolgend "PC" genannt) verwendet werden.
• Es darf nur einmal zu Sicherungszwecken auf einen Datenträger kopiert werden.
• Die Bedienungsanleitung darf ohne Genehmigung weder ganz noch teilweise vervielfältigt oder zu anderen Zwecken benutzt werden.
• Sharp Corporation haftet weder für Ausfälle, die auf unvorschriftsmäsigen oder vorschriftsmäsigen Gebrauch dieses Erzeugnisses zurückzuführen sind, noch für Verluste, die sich aus dem Gebrauch oder aus Funktionsfehlern des Erzeugnisses ergeben.
• Änderungen im Sinne von Verbesserungen an diesem Erzeugnis und dessen Zubehör sind vorbehalten.

HINWEIS

• In einigen Ländern sind u.U. nicht alle hier beschriebenen Modelle erhältlich.
• Abbildungen und Symbole in dieser Anleitung können von den tatsächlichen Anzeigen unterscheiden.
• "EL-96xx" bezieht sich auf die Modelle EL-9600/9600c/9650.

INHALT

♦ VORBEREITUNGEN 25

Was ist PC-LINK? 25

Überprüfen des Zubehörs 25

Systemanforderungen 26

Einrichten von PC-LINK 26

Anschluss des EL-9900 an den PC 27

♦ GEBRAUCH VON PC-LINK 28

Mit PC-LINK kompatible Dateiformate 28

Starten und Beenden von PC-LINK 29

Erstellen und Speichern eines neuen Programms 29

Übertragen, Empfangen und Sichern von Programmen und Daten 30

Öffnen einer gespeicherten Datei 32

Gebrauch der Editierfunktionen 33

Speichern und Drucken des Editierfensterinhalts 36

Fenster-Einfangfunktion 37

Fenster-Einfangfunktion mit Microsoft Word® Sheet 38

("EL-9900 Screen Capture Tool")

Gruppieren/Entgruppieren 39

Konvertieren einer Datei 40

◆ ANHANG 41

Konvertierung von Sondersymbolen in TXT-Zeichen 41

Vorgehensweise bei einer Störung 42

VORBEREITUNGEN

Was ist PC-LINK?

• Erstellt und editiert Programme für den EL-9900 auf einem PC.
• Empfängt und speichert Programme und Daten vom EL-9900.
• Erstellt eine Sicherungsdatei mit dem gesamten Speicherinhalt des EL-9900.
• Überträgt Programme und Daten zum EL-9900.
  • Lädt Bilddaten vom EL-9900.
• Fenster-Einfangfunktion mit Microsoft Word® Sheet
• Konvertiert Programme und Datendateien in Textdateien.
  Konvertiert Programm-Textdateien in Programmdateien.
  • Druckt Programme und Dateien.

Diese Bedienungsanleitung setzt Vertrautheit mit dem Gebrauch des EL-9900 und PC voraus.

Beziehen Sie sich auch auf die dem PC beiliegende Bedienungsanleitung.

Überprüfen des Zubehörs

Bitte vergewissern Sie sich beim Kauf des Erzeugnisses, dass das folgende Zubehör vorhanden ist.

• CD-ROM für IBM-kompatible Computer 1
- Kommunikationskabel 1
• Bedienungsanleitung (dieses Handbuch) 1

Systemanforderungen

• 100% IBM-kompatibler PC
- Microsoft® Windows® 98/98 Second Edition/2000 Professional/Me/XP
- Pentium® 150 MHz oder höher für Microsoft® Windows® 98/98 Second Edition Pentium® 200 MHz oder höher für Microsoft® Windows® 2000 Professional/Me Pentium®/Celeron® Family 300 MHz oder höher für Microsoft® Windows® XP
• 30 MB freier Festplatten-Speicherplatz
- 64 MB RAM für Microsoft® Windows® 98/98 Second Edition/2000 Professional/Me 128 MB RAM für Microsoft® Windows® XP
• CD-ROM-Laufwerk
• 1 freier serieller Datenanschluss
• Maus oder kompatibles Zeigersteuergerät
- Microsoft Word® 2000/XP auf Ihrem PC zur Installation des “EL-9900 Screen Capture Tool for Microsoft Word® 2000/XP”.

Einrichten von PC-LINK

1 Installation der PC-LINK-Software

1. Windows starten.
2. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk einsetzen.
3. Auf Start klicken und die Option Ausführen wählen.
4. "Setup" und den Pfad zum Setup-Programm eingeben.
   Geben Sie z.B. folgendes ein: "D:\setup".
5. Auf OK klicken.

Das Fenster "Setup" erscheint. Dann den Bildschirminstruktionen folgen.

Wenn Sie Micorsoft Word® nicht verwenden:

Beim Punkt "Select Components" die Markierung des Kontrollkästchens "EL-9900 Screen Capture Tool" rückgängig machen. Wenn diese Funktion später installiert werden soll, müssen Sie zu diesem Zeitpunkt auch CE-LK2 noch einmal installieren.

Nach Beendigung von "Setup" wird der Ordner SHARP PC-LINK for EL-9900 zum Program Hauptmenü hinzugefügt.

Hinweis: Vor dem Uninstallieren von Software muss Microsoft Word® beendet werden.

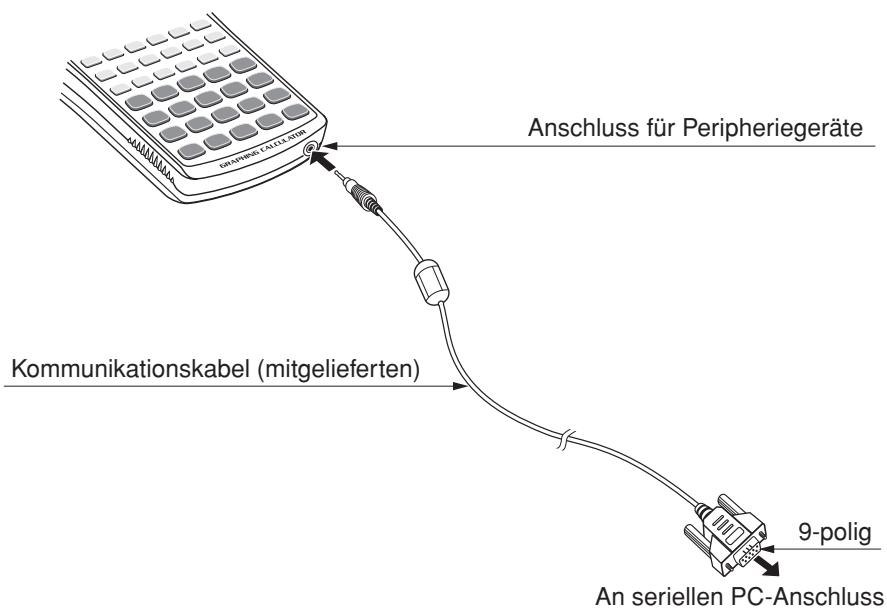

Anschluss des EL-9900 an den PC

Den EL-9900 mit dem mitgelieferten Kommunikationskabel am PC anschliessen.

HINWEIS: Alle Steckverbinder fest einstecken und sicherstellen, dass sie sich bei leichtem Zug daran nicht lösen.

Auch alle Befestigungsschrauben festziehen.

1. EL-9900 und PC ausschalten.
2. Die eine Seite des mitgelieferten Kommunikationskabels am peripheren Anschluss (Datenanschluss) auf der Unterseite des EL-9900 anschliessen; die andere Seite am seriellen Anschluss Ihres PCs anschliessen

Anschluss für Peripheriegeräte Kommunikationskabel (mitgelieferten) 9-polig An seriellen PC-Anschluss

GEBRAUCH VON PC-LINK

Mit PC-LINK kompatible Dateiformate

PC-LINK kann mit folgenden Dateiformaten arbeiten:

Dateiinhalt	Name der PC-Datei	Erweiterung
		EL-9900	EL-9400	EL-9450	EL-96xx
Backup	backup	g4b	g3b	g5b	g2b
Gruppen	Beliebig (Ausgangswert: Group)	g4g	g3g	g5g	g2g
Grafikdaten	g_data1 bis g_data9, g_data0	g4d	g3d	g5d	g2d
Grafikgleichungen	y1 bis y9, y0/x1t bis x6t/y1t bis y6t/ [r1\_to\_r6\_/u\_v\_w] nur für EL-96xx/9900	g4y	g3y	g5y	g2y
SOLVER-Gleichungen	Gleicher Dateiname wie im Rechner	g4e	-	-	g2e
Bilderdateien	pict1 bis pict9, pict0	g4i	g3i	g5i	g2i
Listen	l1 bis l6	g4l	g3l	g5l	g2l
Listendaten	l_data1 bis l_data9, l_data0	g4n	g3n	g5n	g2n
Matrix	mat_a bis mat_j	g4m	-	-	g2m
Programm	Beliebig	g4p	g3p	g5p	g2p
Diashow	Gleicher Dateiname wie im Rechner	g4s	-	g5s	g2s
Tabellen-Setup	tblsetup	g4t	g3t	g5t	g2t
Fenster-Setup	winsetup	g4w	g3w	g5w	g2w
Datenvariable	variable	g4v	g3v	g5v	g2v
Zoom	zoom	g4z	g3z	g5z	g2z
Text	Beliebig	txt	←	←	←
Tagged Image Format	Beliebig	tif	←	←	←
Bitmap	Beliebig	bmp

Hinweis: Beim Zuweisen von Variablen bei Integralrechnungen ist Vorsicht geboten, weil die Verwendung von Variablen beim EL-9400/9450/9600 und beim EL-9900 unterschiedlich ist. (Beim EL-9400/9450/9600 kann keine Toleranz (Minuten-Intervall) zugewiesen werden; stattdessen wird die Anzahl der Divisionen zugewiesen.)

Starten und Beenden von PC-LINK

1 Starten von PC-LINK

Zum Starten von PC-LINK wählen Sie Start → Programme → SHARP PC-LINK for EL-9900 → SHARP CE-LK2.

Der Menübalken und die Symbole werden oben auf der Anzeige dargestellt.

2 Beenden von PC-LINK

Im File-Menu Exit wählen oder das Programm durch Doppelklick auf das Symbol CLOSE links oben auf dem Bildschirm schliesen.

Hinweis: Falls keine Kommunikation nde kommt, überprüfen Sie die Einstellung für den Datenanschluss (COM) und den Anschluss des Kabels. Sollte sich das Problem auch nach Überprüfung dieser Punkte nicht beheben lassen, muss die Option "Power Management" und der Bildschirmschoner ausgeschaltet (OFF) werden. (Siehe Readme.txt für weitere Hinweise.)

Erstellen und Speichern eines neuen Programms

1 Erstellen eis neuen Programms

HINWEIS:Es können nur Programme erstellt werden.

1. Im File-Menu auf New klicken.
   Das Fenster "Newly-Edited" erscheint.
2. Neben Title: einen rograamen eingeben.
3. Ein Programm eingeben.
   (Für Hinweise zungeben eines Programms siehe den Abschnitt "Gebrauch der Editierfunktionen" auf Seite 33.)

2 Speichern eines erstellten Programms

1. Im File-Menu Save As... wählen.
   Das Fenster "Save As" erscheint.
2. Laufwerk und Ordner ageben, dann Dateinamen und Erweiterung eingeben.
   Die Dateierweiterung ist unterschiedlich in Abhängigkeit vom Rechner-Modell.
3. Auf OK klicken.
   Das erstellte Programm wird als eine neue Programmdatei mit dem in 2 angegebenen Inhalt gespeichert.

- Als Dateinamen sollten alphanumerische Zeichen verwendet werden. Wenn eine Programmdatei nicht-alphanumerische Zeichen enthält, kann sich der Dateiname beim Senden zum EL-9900 ändern.

Übertragen, Empfangen und Sichern von Programmen und Daten

(1) Es können Programme und Daten vom EL-9900 empfangen werden, um sie in einer Datei zu speichern. Der in der Datei gespeicherte Inhalt kann wiederum zum EL-9900 zurückubertragen werden.
(2) Sämtliche Daten des EL-9900 können in einer Datei gesichert werden. Die in der Sicherungsdatei gespeicherten Daten können wiederhergestellt und zum EL-9900 übertragen werden.

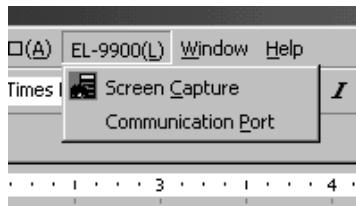

1 Festlegen des Datenanschlusses

Der Datenanschluss, über den die Datenübertragung stattfinden soll, muss festgelegt werden.

Den Datenanschluss angeben, an dem das Kommunikationskabel angeschlossen ist.

1. Im Link-Menü Communication Port wählen.

Eine Liste mit Datenanschlüssen wird dargestellt.

1. Auf den entsprechenden Datenanschluss oder auf Auto Setting klicken.

2 Übertragen und Empfangen von Programmen und Daten

Vom EL-9900 übertragene Programme und Daten können empfangen und in einer Datei gespeichert werden. Diese Datei kann wiederum zum EL-9900 zurückübertragen werden.

(1)Empfangen von Programmen und Daten vom EL-9900 und Speichern in einer Datei

1. Den EL-9900 einschalten.
2. Im Link-Menü Receive... wählen.

Das Fenster "Receive Files" erscheint.

1. Laufwerk, Ordner und Datei angeben. Dann in der Dateiliste die zu empfangende Datei wählen und auf Select klicken.

Die gewählte Datei erscheint in der Spalte "File Selected".

1. Auf OK klicken.

Das Fenster "Receiving" erscheint auf dem PC-Bildschirm und der Empfang beginnt.

1. Am Ende des Empfangs wird auf das Ausgangsfenster zurückgeschaltet.

* Wird eine Datei mit einem nicht alphanumerische Zeichen enthaltenden Dateinamen (SOLVER-Gleichung, Programm, Diashow) vom PC empfangen, kann sich der Dateiname ändern.
* Wenn mehr als eine SOLVER-Gleichung oder Programmdatei unter demselben Namen im EL-9900 gespeichert sind, kann nur die zuerst gespeicherte Datei empfangen werden. Um alle Dateien empfangen zu können, muss jede unter einem eindeutigen Namen im EL-9900 gespeichert werden.

(2)Übertragen einer Datei zum EL-9900

HINWEIS: Gruppen-, Text-, TIFF- und Bitmap-Dateien können nicht zum EL-9900 übertragen werden.

1. Den EL-9900 einschalten.
2. Im Link-Menü Send... wählen.
   Das Fenster "Send Files" erscheint.
3. Laufwerk, Ordner und Datei angeben. Dann in der Dateiliste die zu übertragende Datei wählen und auf Select klicken.
   Die gewählte Datei erscheint in der Spalte "File Selected".
4. Auf OK klicken.
   Das Fenster "Sending" erscheint auf dem PC-Bildschirm und die Übertragung beginnt.
5. Am Ende der Übertragung wird auf das Ausgangsfenster zurückgeschaltet.

3 Erstellen einer Sicherungsdatei

Sämtliche Daten des EL-9900 können auf der Festplatte gesichert, wiederhergestellt und zum EL-9900 zurückübertragen werden.

(1)Sichern aller Daten in einer Sicherungsdatei

1. Den EL-9900 einschalten.
2. Im Link-Menü Receive... wählen.
   Das Fenster "Receive Files" erscheint.
3. Laufwerk, Ordner und Datei angeben. Dann in der Dateiliste "backup.g4b" wählen und auf Select klicken.
   Die gewählte Datei "backup.g4b" erscheint in der Spalte "File Selected".
4. Auf OK klicken.
   Das Fenster "Receiving" erscheint auf dem PC-Bildschirm und der Empfang beginnt, um eine Sicherungsdatei für alle Daten des EL-9900 zu erstellen.

(2)Übertragen von Sicherungsdateien zum EL-9900

HINWEIS: Durch diesen Vorgang werden alle zu diesem Zeitpunkt im EL-9900 gespeicherten Daten gelöscht.

Wie im Abschnitt (2) "Übertragen einer Datei zum EL-9900" auf dieser Seite beschrieben vorgehen, um die Sicherungsdatei (backup.g4b) zum EL-9900 zu senden

Öffnen einer gespeicherten Datei

Um den Inhalt einer gespeicherten Datei zu drucken oder zu editieren, mus dieser zunächst auf dem Bildschirm dargestellt (geöffnet) werden.

1 Darstellen des Dateiinhalts

HINWEIS: Der Inhalt von Sicherungs-, Gruppen-, GDB-, Graph-Gleichungs-, Solver-Gleichungs- und TIFF-Dateien kann nicht dargestellt werden. (Die Dateien lassen sich nicht öffnen.)

1. Im File-Menü Open... wählen.

Das Fenster "Open File" erscheint.

1. Laufwerk, Ordner und Datei angeben. Dann in der Dateiliste die Datei wählen, deren Inhalt dargestellt werden soll.

2. Auf OK klicken.

Die gewählte Datei wird geöffnet und deren Inhalt auf dem Bildschirm dargestellt.

2 Drucken einer Datei

HINWEIS: Der Inhalt von Sicherungs-, Gruppen-, GDB-, Graph-Gleichungs-, Solver-Gleichungs- und TIFF-Dateien kann nicht gedruckt werden.

1. Den Dateiinhalt auf dem Bildschirm.

2. Im File-Menü Print... wählen.

Das Fenster "Print Setting" erscheint.

1. Erforderlichenfalls Posten wie Seitenzahl und Anzahl der Kopien einstellen.

2. Auf OK klicken.

Das Fenster "Print Run" erscheint. Dann wird der Inhalt der dargestellten Datei gedruckt.

Gebrauch der Editierfunktionen

HINWEIS: Folgende Dateien können mit den Editierfunktionen bearbeitet werden: Listendateien, Listendaten-Dateien, Matrixdateien, Programmdateien, Tabellendateien“, Fensterdateien“, Datenvariablen-Dateien und Zoom-Dateien.

Die Editierfunktionen dienen zum Erstellen neuer Programme für den EL-9900 sowie zum Editieren von bereits als Dateien gespeicherten Programmen.

1 Eingabe von Befehlen, Zeichenfolgen und Werten im Editierfenster

Für die Eingabe von Befehlen, Zeichenfolgen und Werten im Fenster Edit stehen folgende drei Verfahren zur Verfügung:

• Rechner-Tastenfeld
- Funktionstabelle ("Func Table")
• PC-Tastenfeld

(1)Eingabe über das Rechner-Tastenfeld

Das Tastenfeld des Rechners im Fenster “Edit” darstellen. Dann die gewünschten Posten, z.B. Befehle, über die Tasten eingeben.

1. Im View-Menü Key Board wählen.
   Das Tastenfeld des Rechners wird dargestellt.
2. Den Cursor auf die entsprechende Taste des Tastenfeldes bewegen und anklicken. Der Posten erscheint an der Cursorposition im Fenster "Edit".

* Zu einigen Posten, z.B. "STAT PLOT", "ZOOM" und "CALC", werden weitere Flyout-Menüs dargestellt. In diesem Fall den Posten in der linken Spalte (Unterkategorie) anwählen, um das Flyout-Menü in der rechten Spalte (Nebenkategorie) darzustellen. Dann den Cursor auf den gewünschten Posten in der rechten Spalte bewegen und mit Doppelklick anwählen.

(2)Eingabe über die Funktionstabelle

Die Funktionstabelle besteht aus einer Liste von Posten, z.B. Funktionen, die durch Anklicken gewählt werden können.

1. In der Hauptkategorie des Func Table-Menüs einen Posten wählen.
   Bei Wahl von "Key Pad" und "Func All" wird die Unterkategorie dargestellt.
   Bei Wahl aller anderen Posten erscheint die Unter- bzw. Nebenkategorie.
2. Zum Eingeben eines Postens an der Cursorposition stehen zwei Verfahren zur Verfügung.
   Wenn nur eine Unterkategorie vorhanden ist, den Cursor auf den gewünschten Posten bewegen und mit Doppelklick anwählen.
   Wenn Unter- und Nebenkategorie vorhanden sind, den Posten in der linken Spalte (Unterkategorie) anwählen, um das Flyout-Menü in der rechten Spalte (Nebenkategorie) darzustellen. Dann den Cursor auf den gewünschten Posten in der rechten Spalte bewegen und mit Doppelklick anwählen.

(3)Eingabe über das PC-Tastenfeld

Die gewünschten Posten, z.B. Funktionen, über das PC-Tastenfeld eingeben.

2 Editieren

(1) Ausschneiden einer Zeichenfolge

1. Die auszuschneidende Zeichenfolge markieren.

2. Im Edit-Menü Cut wählen.

Die markierte Zeichenfolge wird ausgeschnitten und in das Clipboard (Zwischenablage) verschoben, wobei die Ursprungszeichenfolge im Fenster "Edit" gelöscht wird.

(2) Kopieren einer Zeichenfolge

1. Die zu kopierende Zeichenfolge markieren.

2. Im Edit-Menü Copy wählen.

Die markierte Zeichenfolge wird in das Clipboard kopiert.

(3) Löschen einer Zeichenfolge

1. Die zu löscheide Zeichenfolge markieren.
2. Im Edit-Menü Delete wählen oder DEL auf der PC-Tastatur drücken. Die markierte Zeichenfolge wird gelöscht.

• Die Option Select All im Edit-Menü markiert alle Zeichenfolgen im Fenster "Edit".

(4) Einfügen des Clipboardinhalts in das Editierfenster

Zeichenfolgen, die mittels Ausschneiden oder Kopieren in das Clipboard gegeben worden sind, können an der Cursorposition in das Fenster "Edit" eingefügt werden.

* Mit der Option Paste im Edit-Menü kann der Inhalt des Clipboards an der Cursorposition in das Fenster Edit eingefügt werden.

(5)Suchen einer Zeichenfolge

1. Im Edit-Menü Find... wählen.

Das Fenster "Find" erscheint.

1. Die zu suchende Zeichenfolge eingeben.

Falls erforderlich, die Option für Unterscheidung zwischen Gros- und Kleinschreibung wählen.

1. Auf Find Next klicken.

Der Cursor bewegt sich auf die gefundene Zeichenfolge.

(6) Ersetzen einer Zeichenfolge

1. Im Edit-Menü Replace... wählen.

Das Fenster "Replace" erscheint.

1. Die zu suchende Zeichenfolge eingeben und dann die Zeichenfolge, die diese ersetzen soll.

Falls erforderlich, die Option für Unterscheidung zwischen Gros- und Kleinschreibung wählen.

1. Auf Find Next klicken.

Der Cursor bewegt sich auf die gefundene Zeichenfolge.

1. Eine der folgenden Optionen wählen:

Auf Find Next klicken, um die Zeichenfolge unverändert zu lassen und die nächste zu suchen.

Auf Replace klicken, um die Zeichenfolge zu ersetzen und die nächste zu suchen.

Auf Replace All klicken, um alle gefundenen Zeichenfolgen ohne vorherige Überprufung zu ersetzen.

* Mit der Option Undo im Edit-Menü kann die unmittelbar vorausgegangene Operation ruckgangig gemacht werden (z.B. bei einem Eingabefehler).

Speichern und Drucken des Editierfensterinhalts

1 Überschreiben

HINWEIS: Programmdateien können uberschrieben werden.

- Wenn die Editierung beendet ist, im File-Menü Save wählen. Die Datei wird unter demselben Dateinamen gespeichert.

2 Speichern unter einem anderen Dateinamen

HINWEISE: • Listendateien, Listendaten-Dateien, Matrixdateien, Tabellendateien, Fensterdateien, Datenvariablen-Dateien und Zoom-Dateien, die mit den Editierfunktionen bearbeitet wurde, können nur als Textdateien gespeichert werden.

Wenn eine Datei als Textdatei gespeichert wird, werden bei @s Buchstaben für Sonderzeichen eingefügt.

(Für Hinweise zu Sonderzeichen und Symbolen siehe den Abschnitt "Konvertierung von Sondersymbolen in TXT-Zeichen" auf Seite 41.

- Dateinamen müssen aus alphanumerischen Zeichen bestehen. Wird ein Programm, das unter einem nicht alphanumerische Zeichen enthaltenden Dateinamen gespeichert worden ist, zum EL-9900 übertragen, kann sich der Dateiname ändern.

1. Wenn die Editierung beendet ist, im File-Menü Save As... wählen.

Das Fenster "Save As" erscheint.

1. Laufwerk und Ordner angeben, dann den Dateinamen und die dazu passende Erweiterung eingeben.

2. Auf OK klicken.

Die Datei wird unter dem in Schritt 2 angegebenen Namen gespeichert.

3 Drucken

Wie oben bei Schritt 2 vorgehen oder wie bei "2 Drucken einer Datei" auf Seite 32; dann den Inhalt der Anzeige ausdrucken.

Fenster-Einfangfunktion

Mit der Fenster-Einfangfunktion (Screen Capture) können auf dem EL-9900 dargestellte Bilddaten auf den PC-Bildschirm geladen werden.

1 Festlegen des Datenanschlusses

Wie oben bei Schritt 1 vorgehen oder wie bei "1 Festlegen des Datenanschlusses" auf Seite 30; dann den Datenanschluss festlegen.

2 Laden von Bilddaten

Auf dem EL-9900 dargestellte Bilddaten können in den PC geladen werden.

1. Den zu ladenden Bildschirminhalt auf dem EL-9900 darstellen.
2. Im Link-Menü Screen Capture wählen. Das Fenster "Load" zum Laden von Bilddaten erscheint.
3. Wenn der Ladevorgang beendet ist, erscheinen die geladenen Bilddaten im Fenster "Screen Image".

3 Speichern und Drucken von Bilddaten

Bilddaten können in einer Datei gespeichert und auf einem an den PC angeschlossenen Drucker gedruckt werden.

(1)Speichern

1. Die Bilddaten laden.
2. Im File-Menü Save as... wählen.
   Das Fenster "Save As" erscheint.
3. Laufwerk und Ordner angeben, dann den Dateinamen und die Erweiterung "tif" oder "bmp" eingeben.
4. Auf OK klicken.

(2)Drucken

1. Die Bilddatei öffnen oder laden.
2. Erforderlichenfalls die Abbildungsrate (%) für das Drucken einstellen.
3. Im File-Menü Print... wählen.
   Das Fenster "Print Setting" erscheint.
4. Erforderlichenfalls Posten wie Seitenzahl und Anzahl der Kopien einstellen.
5. Auf die OK-Taste klicken.
   Das Fenster "Print Run" erscheint. Dann wird der dargestellte Inhalt der Datei gedruckt.

Fenster-Einfangfunktion mit Microsoft Word® Sheet

Durch die Installation des "EL-9900 Screen Capture Tool" können Sie ein Bild vom EL-9900 direkt einfangen und in ein Dokument von Microsoft Word® einfügen.

1 Festlegen des Datenanschlusses

1. Sicherstellen, dass der PC und der EL-9900 mit dem mitgelieferten Kommunikationskabel verbunden sind.
2. Microsoft Word ^® starten und Communication Port aus dem Menü des EL-9900 wählen. Das Fenster “Communication Port Setting” wird geöffnet.
3. Den gewünschten Anschluss markieren oder Auto wählen und dann auf OK klicken.

2 Fenster-Einfangfunktion mit Microsoft Word® Sheet

1. Ein Dokument von Microsoft Word öffnen.
2. Den Cursorzeiger an die Stelle bewegen, an der das eingefangene Bild eingefügt werden soll.
3. Auf das Symbol für Fenster-Einfangfunktion des Tools-Menüs klicken oder Screen Capture aus dem Menü EL-9900 wählen.

Das eingefangene Bild (bmp) wird an der Cursorposition eingefügt.

Symbol für Fenster-Einfangfunktion

1 Gruppieren (Sammeln einzelner Dateien in einer Gruppendatei)

Eine Gruppendatei kann erstellt werden, indem einzelne unverwandte oder ausschlieslich verwandte Dateien zu einer Datei zusammengefast werden.

1. Im Tools-Menü Group Files... wählen. Das Fenster "File Selection" zum Auswählen der zu gruppierenden Dateien erscheint.
2. Laufwerk, Verzeichnis und Dateiart angeben. Eine zu gruppierende Datei in der Dateienliste wählen und auf Select klicken. Die gewählte Datei erscheint in der Spalte "File Selected".
   Diesen Vorgang für alle zu gruppierenden Dateien wiederholen.
3. Wenn alle Dateien gewählt sind, auf OK klicken.
   Das Fenster "Save As" erscheint.
4. Wie oben bei Schritt 2 vorgehen oder wie bei "2 Speichern unter einem anderen Dateinamen" auf Seite 36; dann als Gruppendatei speicher.

2 Entgruppieren (Auflösen einer Gruppendatei in einzelne Dateien)

1. Im Tools-Menü Ungroup Files... wählen.
   Das Fenster "Group File Selection" zum Auswählen der zu entgruppierenden Datei erscheint.
2. Laufwerk, Ordner und Datei angeben. Die zu entgruppierende Datei in der Dateienliste wählen und auf OK klicken.
   Das Fenster "Folder and Drive Selection" erscheint. Hier wird festgelegt, wo die entgruppierten Dateien gespeichert werden sollen.
3. Ordner und Laufwerk angeben und auf OK klicken.
   Damit wird die in Schritt 2 gewählte Gruppendatei entgruppiert. Die Einzeldateien werden in dem angegebenen Ordner gespeichert.

Konvertieren einer Datei

1 Konvertieren von Programmen und Dateien in Textdateien

HINWEIS: Folgende Dateien können in Textdateien konvertiert werden: Listendateien, Listendaten-Dateien, Matrixdateien, Programmdateien, Tabellendateien“, Fensterdateien“, Datenvariablen-Dateien und Zoom-Dateien. Wenn eine Datei als Textdatei konvertiert wird, werden bei @s Buchstaben für Sonderzeichen eingefügt. (Für Hinweise zu Sonderzeichen und Symbolen siehe den Abschnitt "Konvertierung von Sondersymbolen in TXT-Zeichen" auf Seite 41.

1. Die in eine Textdatei zu konvertierende Datei öffnen oder den Inhalt auf dem Bildschirm darstellen.
2. Wie oben bei Schritt 1 vorgehen oder wie im Abschnitt "2 Speichern unter einem anderen Dateinamen" auf Seite 36; dann die Dateierweiterung "txt" eingeben.

2 Konvertieren einer Programm-Textdatei in eine Programmdatei

Programm-Textdateien können in Programmdateien konvertiert werden, die dann zum

EL-9900 gesendet werden.

1. Die in eine Programmdatei zu konvertierende Programm-Textdatei öffnen oder den Inhalt auf dem Bildschirm darstellen.
2. Wie oben bei Schritt 1 vorgehen oder wie im Abschnitt "2 Speichern unter einem anderen Dateinamen" auf Seite 36; dann die Dateierweiterung "g4p" für den EL-9900 eingeben.

ANHANG

Konvertierung von Sondersymbolen in TXT-Zeichen

Bei der TXT-Konvertierung werden die für Sondersymbole gesetzten Zeichen in zwei

@-Zeichen eingeschlossen (@ ... @).

Zeichen	TXT-Konvertierung	Zeichen	TXT-Konvertierung
0	0	≥	>=
1	1	≤	<=
2	2	×	x
3	3		frac
4	4	P	Per
5	5	C	Com
6	6	^2	^2
7	7	^-1	^-1
8	8	^3	^3
9	9		sto
a	a		root
b	b	^10	10
c	c		SIGMA
d	d		integral
e	e	N	N
r	r		sigma
R	R		chi
g	grad	F	stat_F
n	n		box
E	EE	+	cross
(-)	-	.	dot
°	deg		->
r	rad	^4	^4
i	i	b	^b
	complex_angle		unit
	theta	int ÷	intdiv
T	T
	pi
	p_hat
x	x_mean
	y_mean
	not_=

Vorgehensweise bei einer Störung

Wenn das Erzeugnis einem starken elektrischen Feld oder starken Erschütterungen ausgesetzt wird, kann sich in seltenen Fällen ein Störzustand einstellen, in dem keine der Tasten funktioniert, einschliesslich der ON -Taste des angeschlossenen Rechners. Dieser Zustand kann durch Neustarten des Computers oder Rückstellen des Rechners beseitigt werden. Siehe die Bedienungsanleitung des EL-9900.

Rückstellen

1. Die Ratsche zum Öffnen der Abdeckung des Batteriefachs auf der Rückseite des Rechners herunterziehen.
2. Die Abdeckung des Batteriefachs wieder aufsetzen, bis die Ratsche einrastet.
3. Drücken Sie ON.
   Ein Fenster zur Bestätigung wird angezeigt.

PRESS [CL] KEY TO CLEAR ALL DATA PRESS [ON] KEY TO CANCEL

1. • Wenn der Speicherinhalt nicht gelöscht werden soll:

ON drücken. Die Ausgangsanzeige erscheint.

- Wenn der Speicherinhalt gelöscht werden soll:

Die obige Anzeige durch Drücken von CL quittieren. Der gesamte Speicherinhalt wird gelöscht. In der Anzeige erscheint folgende Meldung:

ALL DATA CLEARED PRESS ANY KEY

Drücken einer beliebigen Taste ruft die Ausgangsanzeige auf.

SYSTÈME PC LINK POUR EL-9900 MODE D'EMPLOI
