BEDIENUNGSANLEITUNG Aqua 1200 B WAP

2 Sicherheitsvorkehrungen und Betriebstechniken ....4

3 Vor dem ersten Einsatz des Hochdruckreinigers 11

3.1 Montage des Zuggriffs und der Räder 11

3.2 Montage der Schnellkupplung 11

4 Betrieb des Hochdruckreinigers ....12

4.1 Anschluss des Hochdruckschlauchs ....12

4.2 Montage des Sprührohrs und Click&Clean Düsen 12

4.3 Wasseranschluss ....12

4.4 Inbetriebnahme des Hochdruckreinigers ....13

5 Nach dem Betrieb des Hochdruckreinigers ....13

5.1 Ausschalten des Hochdruckreinigers ....13

6 Wartung 14

7 Fehlerbehebung 15

8 Garantiebedingungen 16

9 Technische Daten 16

10 EG Konformitätserklärung 17

1 Einführung

1.1 Verwendete Symbole

Alle am Hochdruckreiniger und seinen Komponenten angebrachten Symbole werden in diesem Handbuch erklärt.

Sicherheitshinweise mit diesem Symbol müssen beachtet werden, um Verletzungen von Personen und Schäden an Geräten zu vermeiden.

Vorsicht vor Gefahr der Beschädigung des Geräts oder einzelner Komponenten.

Dieses Symbol weist auf Tipps und Anweisungen zur Vereinfachung der Arbeit mit und für einen sicheren Betrieb des Hochdruckreinigers hin.

2 Sicherheitsvorkehrungen und Betriebstechniken

Sie müssen diese Bedienungsanleitung sorgfältig lesen, bevor Sie Ihren Hochdruckreiniger zum ersten Mal in Betrieb nehmen. Heben Sie dieses Handbuch für die spätere Verwendung auf.

Warnung!

• Das Einatmen von Aerosolen kann gesundheitsgefährdend sein. Gegebenenfalls eine Vorrichtung verwenden, um die Erzeugung von Aerosolen zu vermeiden oder zu verringern, z. B. eine Abdeckung der Düse. Zum Schutz gegen Aerosole eine Atemmaske der Klasse FFP 2 oder höher verwenden.
• Der vom Gerät erzeugte hohe Wasserdruck und die Spannungsversorgung stellen besondere Gefahrenquellen dar.
• Hochdruckreiniger dürfen nicht von Kindern und ungeschulten Personen benutzt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Betreiben Sie das Gerät nicht, wenn sich Personen ohne entsprechende Schutzkleidung innerhalb der Reichweite des Wasserstrahls aufhalten.
• Vor jeder Inbetriebnahme des Geräts sorgfältig auf Defekte prüfen. Bei Auffi nden eines Defekts das Gerät nicht in Betrieb nehmen und Ihren Nilfi sk Händler kontaktieren. Die Isolierung des elektrischen Kabels darf keine Risse oder anderweitigen Beschädigungen aufweisen. Ein beschädigtes elektrisches Kabel sollte

umgehend von einem Nilfi sk Händler ersetzt werden.

- Vor dem Säubern des Gerätes, Wartungsarbeiten, dem Austausch von Teilen oder dem Umrüsten des Gerätes auf andere Funktionen den Reiniger immer von seiner Stromquelle trennen.

- Stets die geltenden nationalen Sicherheitsbestimmungen beachten, beispielsweise die der Haftpf1 ichtversicherung des Arbeitgebers, der Sozialversicherungen, der Bestimmungen für Sicherheit und Gesundheit am Arbeitsplatz und anderen geltenden Bestimmungen.

Ersatzteile und Zubehör

- Für einen sicheren Betrieb des Geräts stets nur Original-Ersatzteile von Nilfisk oder Nilfisk-zugelassene Ersatzteile verwenden.

• Die Hochdruckschläuche, Anschlüsse und Kupplungen tragen entscheidend zur Sicherheit des Geräts bei. Nur von Nilfi sk empfohlene Schläuche, Anschlüsse und Kupplungen verwenden.

Physische, motorische und mentale Voraus - setzungen

- Der Gebrauch dieses Geräts durch Personen (u. a. Kinder) mit verminderten körperlichen, Wahrnehmungs- und geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen ist nicht zulässig. Wird das Gerät durch Personen mit verminderten körperlichen, Wahrnehmungs- und geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen gebraucht, muss eine Beaufsichtigung oder Unterweisung im Umgang mit dem Gerät in einer sicheren Weise durchgeführt werden, und die Person muss die damit verbundenen Gefahren verstehen.

Anwendungsfälle

Dieses Gerät wurde für den privaten Gebrauch entwickelt, wie z. B.:

- Reinigung von Fahrzeugen, Motorrädern, Wohnwagen, Anhängern, Terrassen, Auffahrten, Holzwänden,

Steinwänden, Grillgeräten, Gartenmöbeln oder Rasenmähern

Jeglicher Anwendungszweck gilt als nicht vorgesehen. Nilfi sk übernimmt keinerlei Haftung für Schäden aus nicht zweckmäßiger Nutzung. Das Risiko für solche Nutzung obliegt allein dem Benutzer. Die zweckmäßige Verwendung beinhaltet den korrekten Betrieb sowie regelmäßige Wartung und Reparatur gemäß Handbuch.

Kleidung und Ausrüstung

Bei Bedienung des Geräts stets entsprechende Schutzmaßnahmen vornehmen.

• Schuhe mit rutschfester Sohle tragen.
• Während der Arbeit eine Schutzbrille, Gehörschutz und Schutzkleidung tragen.

asport des Hochdruckreinigers

• Beim Transport des Geräts in oder auf einem Fahrzeug muss es durch Transportbänder ausreichend gesichert werden, um ein Rutschen oder Kippen des Reinigers zu verhindern.
• Nilfisk empfiehlt eine horizontale Lage auf der Rückseite während des Transports.

Reinigungsmittel

- Dieses Gerät wurde für die Verwendung in Verbindung mit Reinigungsmitteln von Nilfisk oder von Nilfisk empfohlenen Reinigungsmitteln entworfen. Die Verwendung anderer Reinigungsmittel oder Chemikalien kann die Sicherheit bei der Verwendung des Geräts beeinträchtigen.

ler Inbetriebnahme des Reinigers Überprüfung des Geräts

• Das Gerät nicht in Betrieb nehmen, wenn das Stromkabel oder andere wichtige Komponenten beschädigt sind. Dazu zählen beispielsweise die Sicherheitsvorrichtung, der Hochdruckschlauch, der Sprühgriff und die Sprühaufsätze.
• Der Auslöser am Sprühgriff muss leichtgängig sein

und beim Loslassen automatisch in die Ausgangsposition zurückkehren.

- Den Hochdruckschlauch und Sprühaufsatz stets in gutem Zustand (sauber, leichtgängig) und korrekt montiert halten.

Elektrischer Anschluss

Warnung!

Vermeidung von Stromschlägen:

• Spannung und Frequenz des Geräts (siehe Typenschild) müssen mit der Spannung und Frequenz der Spannungsversorgung übereinstimmen.
• Das Gerät nur an Steckdosen anschließen, die von einem ausgebildeten Elektriker montiert wurden und die der IEC 60364-1 Vorschrift entsprechen.
• Es wird empfohlen, einen Fehlerstrom-Schutzschalter in die Spannungsversorgung zu integrieren, der die Versorgung bei einem Ableitstrom an Masse von über 30 mA für 30 ms unterbricht.
• Unangemessene Verlängerungskabel können gefährlich sein. Bei Verwendung eines Verlängerungskabel darauf achten, dass dieses für den Außeneinsatz geeignet ist. Alle Anschlüsse müssen stets trocken und vom Boden fern gehalten werden.
• Nilfisk empfiehlt den Einsatz eines Verlängerungskabels mit Kabeltrommel, damit die Verbindung der Kabel sich mindestens 60 mm über dem Boden befi ndet.
• Wenn das elektrische Kabel beschädigt ist, muss es von einem autorisierten Nilfi sk Händler oder einer anderen qualifi zierten Person ersetzt werden, um Gefahren vorzubeugen.

Wasseranschluss

• Dieser Hochdruckreiniger darf nur an einen Trinkwasseranschluss angeschlossen werden, wenn eine ent sprechende Rückstausicherung des Typs BA gemäß EN 60335-2-79 installiert ist.
  • Die Rückstausicherung kann über die Bestellnummern 106411177.

• Sobald das Trinkwasser die Rückstausicherung passiert hat, darf es nicht mehr als Trinkwasser eingesetzt werden.

• Der Saugbetrieb (z. B. über eine Regenwassertonne) erfolgt ohne Saugbetrieb - siehe "Anschluss an eine drucklose Wasserversorgung". Das Gerät darf an Wasseranschlüsse mit einem maximalen Einlassdruck von 1 MpA/10 bar und einer Wassertemperatur von max. 40 °C angeschlossen werden.

Sicherungen

Arretierung auf der Spritzpistole:

- Die Spritzpistole ist mit einer Arretierung versehen. Wenn die Sperrklinke aktiviert ist, kann die Spritzpistole nicht betrieben werden.

Wärmesensor:

- Ein Wärmesensor schützt den Motor vor Überlastung. Wenn der Wärmesensor abgekühlt ist, lässt sich die Maschine nach einigen Minuten wieder starten.

Überdruckschutz

- Ein integriertes hydraulisches Sicherheitsventil schützt das System gegen Überdruck. Wenn Sie den Griff lösen, wird das Sicherheitsventil automatisch eingeschaltet.

Während des Betriebs

Warnung!

• Die Reinigung von asbesthaltigen Oberfl ächen mit Hochdruck ist verboten.
- Explosionsgefahr – sprühen Sie niemals mit leicht ent zündlichen Flüssigkeiten.
- Niemals Flüssigkeiten verwenden, die Lösungsmittel (z. B. Benzin, Heizöl, Verdünner oder Aceton) enthalten. Diese Substanzen können die Werkstoffe im Gerät beschädigen. Der Sprühnebel von solchen Substanzen ist höchst entfl ammbar, explosiv und giftig.
- Den Wasserstrahl niemals auf sich selbst oder andere = Personen richten, auch nicht zur Reinigung von Kleidung oder Schuhwerk – große Verletzungsgefahr.

• Den Wasserstrahl niemals auf Haustiere oder andere Tiere richten.
• Den Wasserstrahl niemals auf Strom führende elektrische Geräte oder den Reiniger selbst richten – Kurz schlussgefahr.
• Während des Betriebs kann ein Rückstoßmoment unter 20 N und ein plötzliches Drehmoment auf die Sprühlanze wirken.
• Niemals ein eingefrorenes Gerät in Betrieb nehmen. Frostschäden werden nicht von der Garantie abgedeckt!
• Immer auf sicheren und festen Stand achten.
• Das Gerät muss in aufrechter Position betrieben werden.
• Wenn Sie weggehen oder die Maschine länger als 5 Minuten nicht verwenden, muss sie mit dem Ein/Aus-Schalter abgeschaltet werden - Position "O".

Nach Beendigung der Arbeit

Warnung!

• Das Gerät nach Beendigung der Arbeit und bei Verlassen des Geräts stets ausschalten und von der Spannungsversorgung trennen.
• Den Wassereinlassschlauch zwischen Gerät und Wasserversorgung entfernen.
• Das Wasser aus Pumpe, Schlauch und Aufsätzen nach Beendigung der Arbeit und vor der Lagerung immer entleeren.

Wartung und Reparatur

Warnung!

• Vor Wartungs-, Reinigungs- und Reparaturarbeiten immer den Netzstecker aus der Steckdose ziehen.
• Reparaturen sollten stets von Nilfi sk autorisierten Werkstätten mit Original Nilfi sk Ersatzteilen durchgeführt werden.
• Niemals Wartungsarbeiten vornehmen, die nicht im Handbuch beschrieben sind.

- Sollte das Gerät nicht starten oder stoppen, Druckschwankungen auftreten, der Motor brummt, Sicherungen auslösen oder kein Wasser austreten, die Tabelle zur Fehlerbehebung in diesem Handbuch prüfen. Bei anderen Problemen bitte an Ihren örtlichen Nilfi sk Händler wenden.

Recycling des Hochdruckreinigers

Das ausgediente Gerät sofort unbrauchbar machen.

• Das Gerät vom Netz trennen.
• Das elektrische Kabel durchtrennen.

Elektrische Geräte nicht über den Hausmüll entsorgen. Entsprechend der WEEE Richtlinie 2012/19/EC für gebrauchte elektrische und elektronische Geräte müssen Geräte mit elektrischen und elektronischen Bauteilen separat entsorgt und ökologisch recycelt werden. Nähere Informationen hierzu erhalten Sie bei Ihrer Gemeinde oder beim örtlichen Elektronikhändler.

3 Vor dem ersten Einsatz des Hochdruckreinigers

Siehe Schnellstartanleitung – Auspacken.

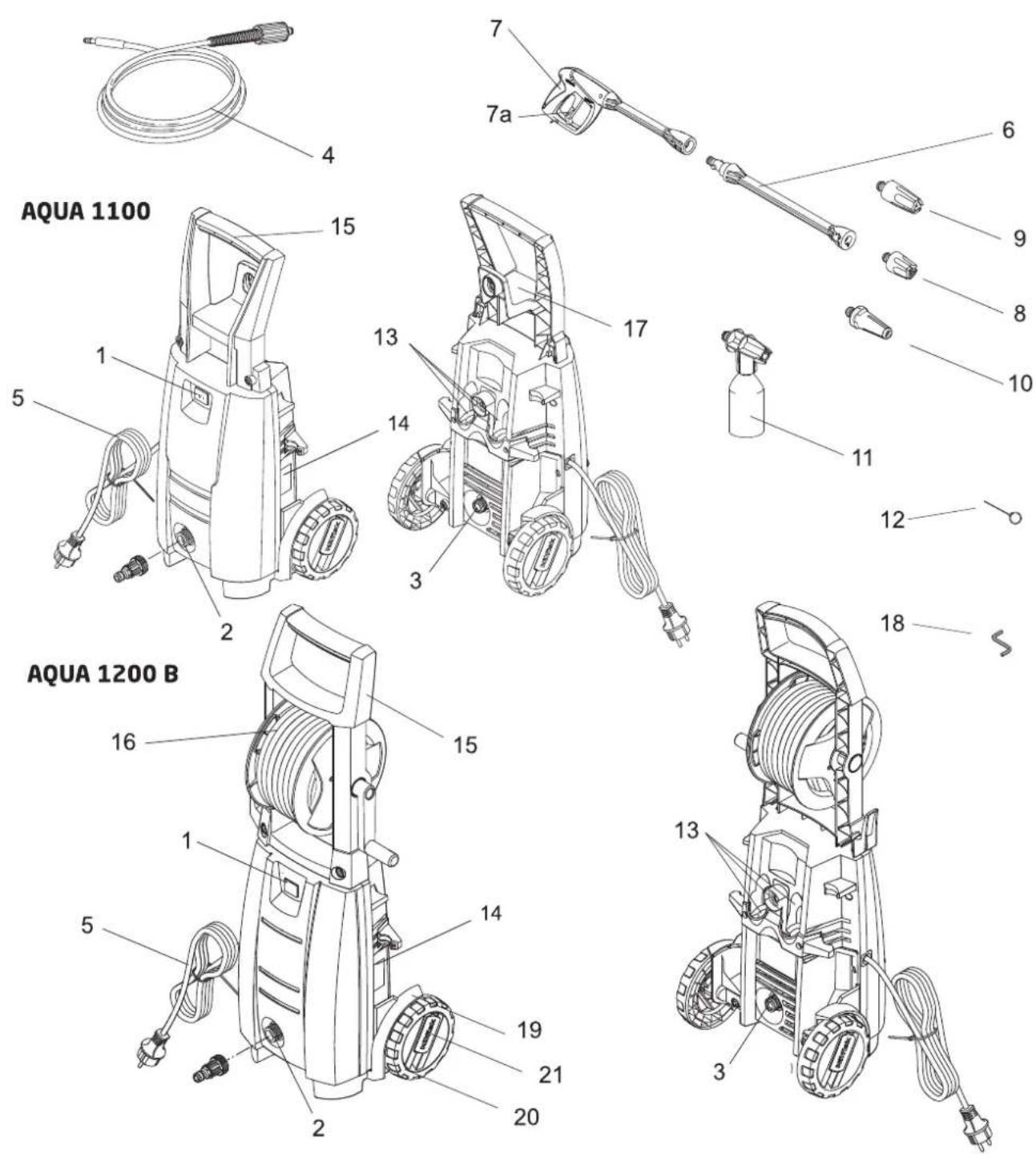

In der Abbildung werden die einzelnen Bedienelemente und die Vorbereitung des Geräts erklärt

Bedienelemente

1. Start/Stopp Schalter
2. Wassereinlass mit Filter
3. Hochdruckanschluss
4. Hochdruckschlauch
5. Elektrisches Kabel
6. Click&Clean Sprührohr
7. Spritzpistole mit Schloss (7a)
8. Click&Clean Tornadodüse (AQUA 1100)
9. Click&Clean Tornado PR Düse (AQUA 1200 B)
10. Click&Clean Powerspeed Düse
11. Schaumdüse
12. Düsenreinigungswerkzeug
13. Zubehöraufbewahrung
14. Modellkennzeichnung
15. Zuggriff
16. Schlauchtrommel (AQUA 1200 B)
17. Halterung für Schlauch/elektrisches Kabel
18. Sechskantschlüssel zur Montage von Griff und Halterung
19. Radhalterungen
20. Räder
21. Radkappen

3.1 Montage des Zuggriffs und der Räder

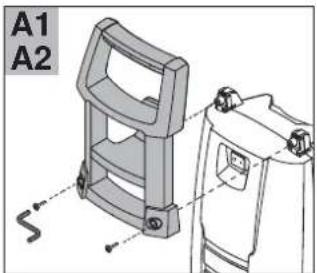

Montage des Zuggriffs

A1 Den Zuggriff (15) am Gerät anbringen.
A2 Den Griff mithilfe der beiden Schrauben und dem Sechskantschlüssel (17) befestigen.

Montage des Schlauchtrommelgriffs (AQUA 1200 B)

A3 Den Karton von der Schlauchtrommel entfernen. Den Schlauchtrommelgriff auf den Zuggriff festklicken. Den Pfropfen auch den Zuggriffs festklicken um den Schlauchtrommel zu fixieren (keine Schrauben).

Montage der Radhalterungen

A4 Die Radhalterungen (18) am Gerät anbringen.
A5 Die Radhalterungen mithilfe der beiden Schrauben und dem Sechskantschlüssel (17) befestigen.
A6 Die Räder (19) auf die Radachsen setzen und drücken, bis ein hörbares Klickgeräusch ertönt.
A7 Die Räder mithilfe der Radkappen (20) sichern – bei korrekter Montage ertönt auch hier ein Klickgeräusch.

3.2 Montage der Schnellkupplung

A9 Bei der ersten Montage der Schnellkupplung prüfen, ob der ab Werk installierte Filter sich in dem Wassereinlassrohr befindet.
A10 Die Schnellkupplung fest auf den Wassereinlass (2) schrauben.

WICHTIG!

Der Einlassfilter muss immer im Wassereinlassrohr montiert sein, um Sand, Kalkstein und andere Verunreinigungen, die Schäden an den Pumpenventilen verursachen können, zu filtern. Der Filter ist ab Werk installiert.

Wenn der Filter entfernt wird, erlischt die Garantie.

4 Betrieb des Hochdruckreinigers

B

Siehe Schnellstartanleitung – Betrieb des Hochdruckreinigers.

4.1 Anschluss des Hochdruckschlauchs

B1 Den Hochdruckschlauch (4) an die Spritzpistole (7) montieren. Nehmen Sie den Hochdruckschlauch ab, indem Sie die Sperrklinke (A) drücken.

B2 Den Hochdruckschlauch am Auslass (3) montieren.

4.2 Montage des Sprührohrs und Click&Clean Düsen

B3 Das Sprührohr (6) in die Spritzpistole drücken und festschrauben.

HINWEIS!

Das Sprührohr besitzt eine integrierte Niederdruckdüse zum Entfernen von Schmutz B4 Beim Anbringen der Düsen (8, 9, 10) diese auf das Sprührohr drücken.

WICHTIG!

Beim Anbringen der Click & Clean Düsen muss die Sperrklinke an der Seite des Sprührohrs herauskommen. Die Düse sollte auch dann in Position bleiben, wenn daran gezogen wird. B5 Die Schaumdüse (11) auf das Sprührohr drücken.

HINWEIS!

Die Schaumdüse verfügt über ein Drehschloss, das in der Öffnung am Click & Clean Sprührohr positioniert werden muss. Die Sperrklinke drücken, um die Click & Clean Düsen und die Schaumdüse zu lösen.

WICHTIG!

Vor Beginn der Reinigungsarbeiten prüfen, ob das Gerät sich in aufrechter Position und auf einer ebenen Oberfläche befindet. Das Gerät nicht in hohes Gras stellen!

4.3 Wasseranschluss

WICHTIG!

Anschluss an eine Hochdruckversorgung

Der maximale Eingangsdruck beträgt 1 MPa/10 bar und die maximale Temperatur beträgt 40°C – siehe Typenschild. Ein handelsüblicher ½" Gartenschlauch mit mindestens 10 m und höchstens 25 m ist geeignet.

B6 Prüfen, ob der Filter im Wassereinlassrohr montiert und nicht blockiert ist.

B7 Den Wasserschlauch über den Schnellanschluss an mit der Wasserversorgung verbinden. Die Wasserzufuhr einschalten.

Der Anschluss des Gerät erfolgt an das Trinkwassernetz gemäß den nationalen Bestimmungen.

Vor dem Anschluss des Schlauchs an das Gerät den Schlauch gut mit Wasser durchspülen, um das Eindringen von Sand und Schmutz in das Gerät zu vermeiden.

B8 Die Wasserzufuhr abstellen und den Wasserschlauch über die Schnellkupplung an den Wassereinlass anschließen.

Anschluss an eine drucklose Wasserversorgung

Das Gerät kann auch im Saugmodus betrieben werden. Daher können als Wasserquelle auch ein Regensammelbehälter, Fluss, See oder andere Frischwasserquellen genutzt werden. Bei Betrieb mit Wasser, das nicht aus dem Trinkwassernetz stammt, wird keine Rückstausicherung benötigt.

Für den Betrieb des Geräts mit druckloser Wasserversorgung stets zusätzliche Filter einsetzen, um das Einsaugen von Verunreinigungen zu vermeiden. Die Schlauchlänge darf maximal 3 Meter, und der Schlauchdurchmesser sollte mindestens 12 " betragen.

Zur Erfüllung dieser Anforderungen empfiehlt Nilfisk den Einsatz des Nilfisk Saugschlauchsatzes.

Das Gerät ist für den Saugbetrieb bis zu 50 cm über der Wasseroberfläche geeignet.

• Das Gerät daher höchstens 0,5 Meter über der Wasseroberfläche positionieren. Den Hochdruckschlauch vom Auslass trennen.
• Sicherstellen, dass der Einlassfilter korrekt montiert ist, und den Saugschlauchsatz am Einlass befestigen.
• Das Gerät durch Betätigen des Start/Stopp-Schalters (1) auf Stellung „I“ einschalten.
• Warten, bis ein gleichmäßiger Strahl die Düse verlässt.
• Das Gerät ausschalten und den Hochdruckschlauch (4), die Spritzpistole, das Sprührohr und die Düse montieren.
• Starten Sie das Gerät wieder und aktivieren Sie die Spritzpistole.

4.4 Inbetriebnahme des Hochdruckreinigers

WICHTIG!

Anschluss an das Spannungsnetz

Spannung und Frequenz des Geräts (siehe Typenschild (14)) müssen mit der Spannung und Frequenz der Spannungsversorgung übereinstimmen.

B9 Den Netzstecker in die Steckdose einführen.
B10 Die Wasserzufuhr einschalten.
B11 Die Auslösersperre lösen (7a). Nicht vergessen, das Gerät auszuschalten und den Auslöser wieder zu sperren, wenn Sie es unbeaufsichtigt lassen.
B12 Den Auslöser der Spritzpistole betätigen und das Wasser laufen lassen, bis sämtliche Luft aus dem Wasserschlauch entwichen ist.
B13 Das Gerät durch Betätigen des Start/Stopp-Schalters (1) auf Stellung „I“ einschalten.
B14 Den Auslöser der Spritzpistole betätigen. Beim Loslassen des Auslösers an der Spritzpistole wird der Wasserstrahl automatisch unterbrochen. Durch erneutes Betätigen des Auslösers an der Spritzpistole wird der Wasserstrahl fortgesetzt.

5 Nach dem Betrieb des Hochdruckreinigers

Siehe Schnellstartanleitung – Lagerung des Hochdruckreinigers.

Der Hochdruckreiniger muss in einem frostfreien Raum gelagert werden! Sollte das Gerät unbeabsichtigt einfrieren, muss es vor der nächsten Inbetriebnahme gründlich auf Schäden untersucht werden.

5.1 Ausschalten des Hochdruckreinigers

C1 Wasserzufuhr abschalten und den Auslöser der Spritzpistole betätigen, bis kein Wasser mehr aus der Düse austritt. Damit werden Wasserschlauch, Hochdruckschlauch, Sprührohr und Düsen gereinigt.
C2 Das Gerät durch Betätigen des Start/Stopp-Schalters (1) auf Stellung „0“ ausschalten.

WICHTIG!

Um Unfälle zu vermeiden, sollten das Stromkabel und der Hochdruckschlauch immer sorgfältig aufgewickelt werden.

C3 Den Netzstecker des Geräts aus der Steckdose ziehen, das elektrische Kabel (5) aufrollen und an der Halterung (16) befestigen.
C4 Das Schlauchende unter den Sperrhaken schieben und den Wasserschlauch auf den Schlauchtrommel aufwickeln (AQUA 1200 B).
C5 Das Sprührohr, Düsen und die Schaumdüse nach Gebrauch ausspülen.
C6 Spritzpistole, Sprührohr, Düsen, Schaumdüse und anderes Zubehör in die entsprechenden Halterungen am Hochdruckreiniger einlegen.

6 Wartung

Siehe Schnellstartanleitung – Wartung.

Für eine hohe Lebensdauer und einwandfreien Betrieb des Geräts bitte folgende Anweisungen beachten:

• Vor dem Gebrauch den Wasserschlauch, den Hochdruckschlauch, das Sprührohr und Zubehör ausspülen
  • Die Anschlüsse von Staub und Sand befreien
• Reinigungsf1 asche und Reinigungsdüse durchspülen
• Düse reinigen
• Wassereinlassif Iter sauber und frei von Schmutzpartikeln halten

Reinigung des Wassereinlassfi Iters

D1 Den Wassereinlassfilter regelmäßig einmal pro Monat oder häufiger – je nach Einsatzhäufigkeit – reinigen.

Den Filter vorsichtig mit einem Schraubendreher lösen und reinigen. Vor der Montage auf Schäden prüfen.

Reinigung der Düse

Eine blockierte Düse führt zu hohen Druckspitzen, die das Gerät beschädigen können. Daher ist eine regelmäßige Reinigung unverzichtbar.

WICHTIG!

Das Düsenreinigungswerkzeug (12) darf nur verwendet werden, wenn die Düse entfernt wurde und das Gerät ausgeschaltet ist!

D2 Das Gerät ausschalten und die Düse entfernen. Die Düse reinigen
D3 Die Düse entgegen der Wasserzufuhr mit Wasser ausspülen.

Reinigung der Gerätelüfter

D4 Die Lüftungsöffnungen müssen stets sauber gehalten werden, damit Kühlluft ungehindert in das Gerät strömen kann.

Schmierung der O-Ringe

D5 Für einen leichten Anschluss und damit die O-Ringe nicht austrocknen, müssen die Kupplungen regelmäßig geschmiert werden.

7 Fehlerbehebung

Um unnötig lange Wartezeiten zu vermeiden, sollten Sie zunächst bei Problemen die unten stehende Tabelle beachten, bevor Sie sich an einen Nilfisk Servicehändler werden.

Fehler Ursache	Maßnahme
Gerät startet nicht Das	Gerät ist nicht angeschlossenDefekte SteckdoseSicherung wurde ausgelöstDefektes Verlängerungskabel	Das Gerät an die Steckdose anschließen.Eine andere Steckdose verwenden.Sicherung ersetzen. Andere Geräte ausschalten.Gerät ohne Verlängerungskabel testen.
Druckschwankungen	Trockenbetrieb der PumpeVerschmutze, verschlissene oder verkeilte VentilePumpendichtungen verschlissen	Prüfen, ob Schläuche und Verbindungen luftdicht sind.Reinigen und ersetzen oder an den örtliche Nilfi sk Händler wenden.Reinigen und ersetzen oder an den örtliche Nilfi sk Händler wenden.
Gerät unterbricht den Betrieb	Sicherung wurde ausgelöstFalsche NetzspannungHitzesensor aktiviertDüse teilweise blockiert	Sicherung ersetzen. Andere Geräte ausschalten.Prüfen, ob die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.Den Reiniger 5 Minuten lang abkühlen lassen.Düse reinigen.
Sicherung löst aus Sicherung zu klein		Eine Sicherung einsetzen, die über dem Ampere-Wert des Geräts liegt.Gerät ohne Verlängerungskabel testen.
Wasserdruck schwankt	Luft im Einlassschlauch oder in der PumpeUnzureichende WasserzufuhrDüse teilweise blockiertWasseräiter blockiertKnick im Schlauch	Das Gerät mit offenem Auslöser laufen lassen, bis der reguläre Betriebsdruck hergestellt ist.Prüfen, ob die Wasserzufuhr den Anforderungen entspricht (siehe Typenschild)ACHTUNG! Keine langen, dünnen Schläuche einsetzen (min. 1/2")Düse reinigen.Filter reinigen.Schlauch begradigen.
Gerät startet und stoppt selbsttätig	Pumpe/Spritzpistole undicht	Wenden Sie sich bitte an Ihr örtliches Nilfi sk Servicezentrum.
Gerät startet, es kommt aber kein Wasser	Pumpe/Schläuche oder Düse zugefrorenKeine WasserzufuhrWasseräiter blockiertDüse blockiert	Warten, bis Pumpe/Schläuche oder Düse auftauen.Wasserzufuhr anschließen.Filter reinigen.Düse reinigen.

Bei anderen Problemen wenden Sie sich bitte an Ihren örtlichen Nilfisk Händler. Nilfisk Händler in Ihrer Nähe sind auf der Rückseite dieses Handbuchs zu fi nden.

8 Garantiebedingungen

Niläsk bietet eine Garantie von 2 Jahren für den privaten Gebrauch des Hochdruckreinigers. Wenn Sie Ihren Hochdruckreiniger zur Reparatur abgeben, müssen Sie eine Kopie des Kaufbelegs beilegen. Garantiereparaturen werden unter den folgenden Bedingungen durchgeführt:

• der Defekt ist durch einen Fehler in Material oder Verarbeitung entstanden. (normaler Verschleiß sowie falsche Verwendung werden nicht von der Garantie abgedeckt).
• die Anweisungen in diesem Handbuch wurden sorgfältig befolgt.
• es wurde keine Reparatur von einem nicht ausreichend auf Nilfisk Produkte geschulten Service-Techniker durchgeführt.
• es wurden nur Original-Zubehörteile verwendet.
• das Gerät wurde pfleglich behandelt und war keinen Stößen oder Frost ausgesetzt.
• es wurde nur Wasser ohne Verunreinigungen verwendet.
• der Hochdruckreiniger wurde nicht verliehen und nicht kommerziell eingesetzt.

Die Reparatur innerhalb der Garantie beinhaltet den Austausch von defekten Teilen. Dazu gehört nicht die Verpackung und die Versandgebühr. Zudem verweisen wir auf Ihr nationales Vertriebsrecht.

Das Gerät sollte zusammen mit einer Beschreibung des Fehlers an eines der Niläsk Service-Zentren gesendet werden.

Reparaturen, die nicht von der Garantie abgedeckt sind, werden in Rechnung gestellt (z. B. Fehler aufgrund von Ursachen, die im Kapitel Fehlerbehebung dieses Handbuchs beschrieben werden).

9 Technische Daten

Typ AQUA 1100 AQUA 1200 B
Elektrische Daten
Nennspannung V 220-240 220-240
Nennfrequenz Hz 50/60 50/60
Nenn-Leistungsaufnahme	kW	1,4	1,4
Stromaufnahme	A	6,1	6,1
Schutzklasse	Klasse I/Klasse II	Klasse II	Klasse II
Schutzart	IP xx	IPX5	IPX5
Hydraulische Daten
Nenndruck	MPa/bar	8/80	8,5/85
Höchstdruck	MPa/bar	10/110	12/120
Nenn-Wasserdurchsatz	l/min/l/t	5,2/310	5,2/310
Höchst-Wasserdurchsatz	l/min/l/t	7,3/440	7,3/440
Max. Wassereinlassdruck	Mpa/bar	1/10	1/10
Max. Wassereinlasstemperatur	°C	40	40
Max. Wassereinlasstemp. Saugbetrieb	°C	20	20
Gewicht	kg	6,5	6,7
Vibrationen an Hand und Arm gemäß ISO 5349-1: Standard-düse	m/s2	< 2.5 ±1	< 2,5 ±1
Schalldruckpegel LpA gemäß ISO 3744	dB(A)	74 ±3	74 ±3
Garantierter Schallleistungspegel LWA gemäß 2000/14/EC	dB(A)	90	90

Wir behalten uns das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen.

10 EG Konformitätserklärung

Wir,

Nilfi sk-Advance A/S

Sognevej 1

DK-2605 Broendby

DÄNEMARK

erklären hiermit, dass das Produkt:

Produkt Beschreibung Typ
Haushalt-Hochdruckreiniger 230 - 240 V	1~, 50/60 Hz – IP X5	WAP by Nilfi sk AQUA 1100 / 1200 B und Zubehörvarianten der oben-genannten Typen

den folgenden Normen entspricht:

ID und Version Titel
EN 60335-1:2012 Sicherheits- & Funktionsprüfung an Geräten für den Hausgebrauch - Teil 1: Allgemeine Anforderungen
EN 60335-2-79:2012 Sicherheits- & Funktionsprüfung an Geräten für den Hausgebrauch - Teil 2-79: Besondere Anforderungen für Hochdruckreiniger und Dampfreiniger
EN 55014-1:2006+A1:2009+A2:2011 Elektromagnetische Verträglichkeit - Anforderungen an Haushaltgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte - Teil 1: Störaus-sendung
EN 55014-2:1997+A1:2001+A2:2008 Elektromagnetische Verträglichkeit - Anforderungen an Haushaltgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte - Teil 2: Störfes-tigkeit - Produktfamiliennorm
EN 61000-3-2:2006+A1:2009+A2:2009 Elektromagnetische Verträglichkeit (EMV) - Teil 3-2: Grenzwerte - Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom <= 16 A je Leiter)
EN 61000-3-3:2008	Elektromagnetische Verträglichkeit (EMV) - Teil 3-3: Grenzwerte - Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für Geräte mit einem Bemessungsstrom <=16 A je Leiter, die keiner Sonderanschlussbedingung unterliegen

Konformität mit den folgenden Richtlinien:

Maschinenrichtlinie 2006/42/EC

EC Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

RoHS-Richtlinie 2011/65/EG

Richtlinie 2000/14/EG über Geräuschemissionen – Konformitätsbewertungsverfahren gemäss Anhang V.

Gemessener Geräuschpegel: 74 dB; Garantierter Geräuschpegel: 90 dB

Ökodesign-Anforderungen an Bereitschafts- und Aus-Zustand 1275/2008/EC

Hadsund	01-01-2013	Anton SørensenGM - Technical Operations & Hadsund	Anh. funn
Ort	Datum	Name und Titel	Unterschrift

Nilfi sk-Advance GmbH

Metzgerstrasse 68

5101 Bergheim bei Salzburg

eine Marke der Nilfi sk-Advance GmbH

Guido-Oberdorfer-Straße 2-10

89287 Bellenberg

Website: www.nilfi sk.de

GREECE

Nilfi sk-Advance A.E.

Αναπαύσεως 29

Κορωπί Τ.Κ. 194 00

Website: www.nilfi sk.gr

HOLLAND

Nilfi sk-Advance

Versterkerstraat 5

1322 AN Almere

Website: www.nilfi sk.nl

HUNGARY

Nilfi sk-Advance Kereskedelmi Kft.

Kircheberg/Industri Stelzl

9500 Wil

Website: www.nilfi sk-alto.ch

TAIWAN

Nilfi sk-Advance Taiwan Branch
