BEDIENUNGSANLEITUNG HM-Sec-Sir-WM Homematic IP

Installations- und Bedienungsanleitung (S. 2) Installation and operating manual (p. 27)

Funk-Sirene mit Signalleuchte Wireless Siren with signal light

HM-Sec-Sir-WM

Lieferumfang

Anzahl Artikel

1 Homematic Funk-Sirene mit Signalleuchte
2 1,5 V LR14/Baby/C Batterien
1 Wandhalterung
2 Schrauben 4,0 x 40 mm
2 Dübel 6 mm
1 Bedienungsanleitung

Dokumentation © 2016 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

142482

Version 1.2 (03/2017)

Inhaltsverzeichnis

1 Hinweise zu dieser Anleitung ....4
2 Gefahrenhinweise 4
3 Funktion....6
3.1 Wandhalterung ....7
4 Allgemeine Systeminformation zu Homematic......8
5 Inbetriebnahme ....8
5.1 Batterien einlegen ....8
5.2 Anlernen....10
5.2.1 Anlernen an Homematic Geräte....11
5.2.2 Anlernen an eine Homematic Zentrale....12
5.3 Neu angelernte Geräte konfigurieren....14
5.4 Montage 15
6 Bedienung 17
7 Fehlercodes und Rückmeldungen....18
7.1 Rückmeldungen durch die Signalleuchte....18
7.2 Schaltzustände....19
7.3 Schwache Batterien ....19
7.4 Duty Cycle Limit 21
8 Wiederherstellung der Werkseinstellungen......22
9 Wartung und Reinigung......24
10 Allgemeine Hinweise zum Funkbetrieb ....24
11 Technische Daten....25

1 Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Homematic Gerät in Betrieb nehmen.

Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen zur Verwendung des Gerätes in Verbindung mit der Homematic Zentrale.

2 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, übermäßiger Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht, damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Styroporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschaden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Die Alarmtöne sind sehr laut und können zu Gehörschäden führen. Halten Sie bei akustischem Alarm ausreichend Abstand zur Sirene und schützen Sie Ihr Gehör.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet

3 Funktion

Die Homematic Funk-Sirene mit Signalleuchte ermöglicht in Verbindung mit Homematic Sensoren wie Bewegungsmeldern oder Tür-/Fensterkontakten sowie Funk-Handsendern eine zuverlässige akustische und optische Signalisierung im Alarmfall über einen leistungsfähigen Piezo-Lautsprecher und eine Signalleuchte.

Da Homematic Sensoren und Handsender direkt an die entsprechenden Funktionskanäle angelernt werden können und dort in einer angepassten Grundkonfiguration arbeiten, lässt sich die Homematic Funk-Sirene auch ohne Zentrale und damit besonders flexibel einsetzen.

Setzt man die Homematic Funk-Sirene in Verbindung mit der Homematic Zentrale CCU2 ein, stehen weitere Konfigurationsmöglichkeiten zur Verfügung. So sind die Alarmsignale, die Dauer des akustischen Alarms und verschiedene Bestätigungssignale vielfältig konfigurierbar, sodass die Sirene in weiten Bereichen an den persönlichen Bedarf angepasst werden kann. Für die Alarmsignale besteht beispielsweise für jeden Sensor-Kanal die Möglichkeit aus mehreren Grundsignalen zu wählen, die dann noch in jeweils 2 Geschwindigkeiten und 4 Tonhöhen eingestellt werden können. Darüber hinaus wird bei aktiver Sabotagemeldung der Zustand des Sabotagekontakts an die Zentrale gesendet. Über eine Zentrale besteht zusätzlich die Möglichkeit, den Reset per Gerätetaste zu sperren, sodass ein Werksreset nur noch über die angelernte Zentrale möglich ist.

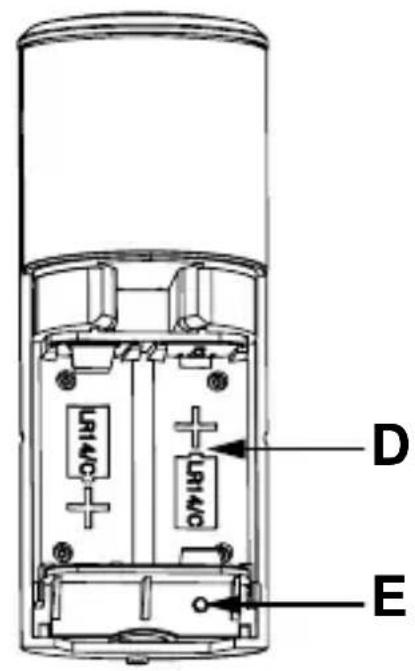

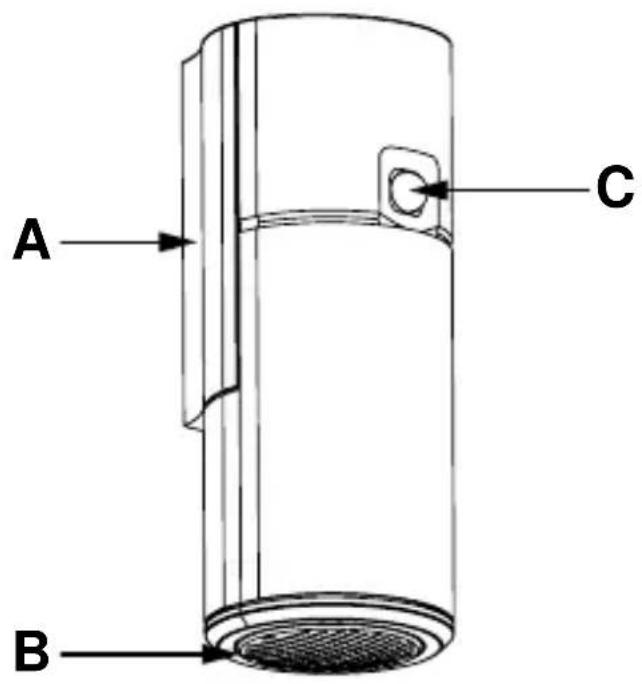

Geräteübersicht

A B C

(A) Batteriefachdeckel/Wandhalterung
(B) Lautsprecher
(C) Signalleuchte
(D) Batteriefach
(E) Anlerntaste

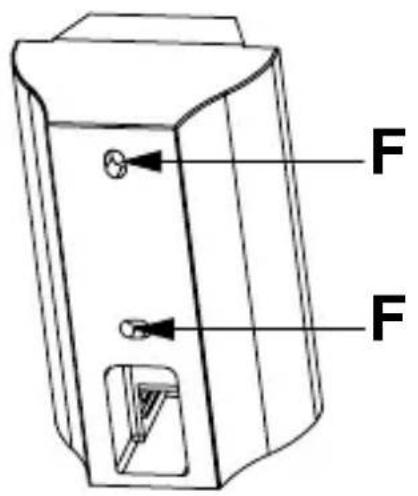

3.1 Wandhalterung

F F

(F) Bohrlöcher

4 Allgemeine Systeminformation zu Homematic

Dieses Gerät ist Teil des Homematic Smart-Home-Systems und arbeitet mit dem bidirektionalen Homematic Funkproto-koll.

Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt und welche Zusatzfunktionen sich im Homematic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte dem Homematic WebUI Handbuch.

Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic.com.

5 Inbetriebnahme

5.1 Batterien einlegen

Die Wandhalterung ist im Auslieferungszustand nicht aufgesetzt, da das Abnehmen der Wandhalterung vom Gerät im unmontierten Zustand sehr schwergängig ist.

Setzen Sie das Gerät erst nach der Montage in die Wandhalterung ein (vgl. Abschnitt „5.4 Montage“ auf Seite 15)!

Um die Batterien einzulegen, gehen Sie wie folgt vor:

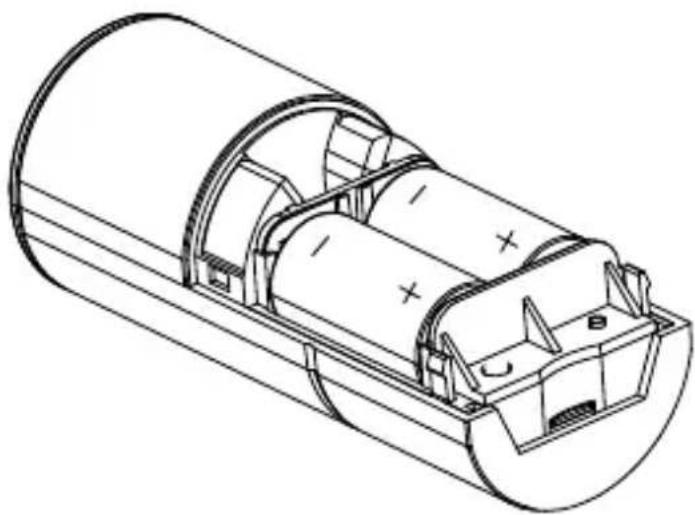

- Legen Sie zwei 1,5 V LR14/Baby/C Batterien polrichtig gemäß den Polaritätsmarkierungen in das Batteriefach (D) ein.

Nach dem Einlegen der Batterien führt das Gerät ein Initialisierungsblinken durch. Dabei leuchtet die Signalleuchte (C) mehrmals kurz rot auf und das akustische Signal für „unscharf“ wird ausgegeben. Danach ist das Gerät betriebsbereit. Über die Anlerntaste (E) können Sie die Sirene sofort bedienen.

Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen! Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

5.2 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen!

Damit die Funk-Sirene in Ihr Homematic System integriert werden und mit anderen Homematic Komponenten kommunitieren kann, muss das Gerät zunächst angelernt werden. Sie können die Sirene an andere Homematic Geräte oder an die Homematic Zentrale anlernen.

Beachten Sie beim Anlernen, dass die Sirene über 4 spezielle Kanäle mit vordefinierten Funktionen verfügt. An diese Kanäle können entsprechende Fernbedienungen (z. B. der Homematic Funk-Handsender 4 Tasten für Alarmanwendungen) oder Sensoren (z. B. der Homematic Funk-Tür-/Fensterkontakt, optisch) angelernt werden.

Die 4 Kanäle haben folgende Funktionen, weshalb Sensoren und Fernbedienungen jeweils an die entsprechend geeigneten Kanäle der Sirene anzulernen sind:

• Kanal 1 dient dem Anlernen von Sensoren, die die „Außenhaut“ eines Gebäudes überwachen (z. B. Fenster und Türen).
• Kanal 2 dient dem Anlernen von Sensoren, die das Innere eines Gebäudes überwachen (z. B. Innentüren und Bewegungsmelder).
• Kanal 3 dient dem Anlernen von Panik-Sendern, also z. B. Fernbedienungen, die unabhängig vom Scharf-schaltzustand der Sirene immer Alarm auslösen sollen.
• Kanal 4 dient dem Anlernen von Fernbedienungen oder Sendern, mit denen die Sirene scharf und unscharf geschaltet werden soll.

5.2.1 Anlernen an Homematic Geräte

Wenn Sie die Sirene an ein oder mehrere Geräte anlernen möchten, müssen die beiden zu verknüpfenden Geräte in den Anlernmodus gebracht werden. Dafür gehen Sie wie folgt vor:

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Homematic Geräten ein.

Wählen Sie an der Sirene zunächst den passenden Kanal für das anzulernende Gerät aus und aktivieren Sie anschließend den Anlernmodus:

- Drücken Sie die Anlerntaste (E) der Sirene entsprechend der gewünschten Kanal-No kurz (einmal drücken für Kanal 1, zweimal drücken für Kanal 2, usw.). Die Signalleuchte auf der Vorderseite zeigt den gewählten Kanal mit einem Blinksignal entsprechend der gewählten Kanal-No an.

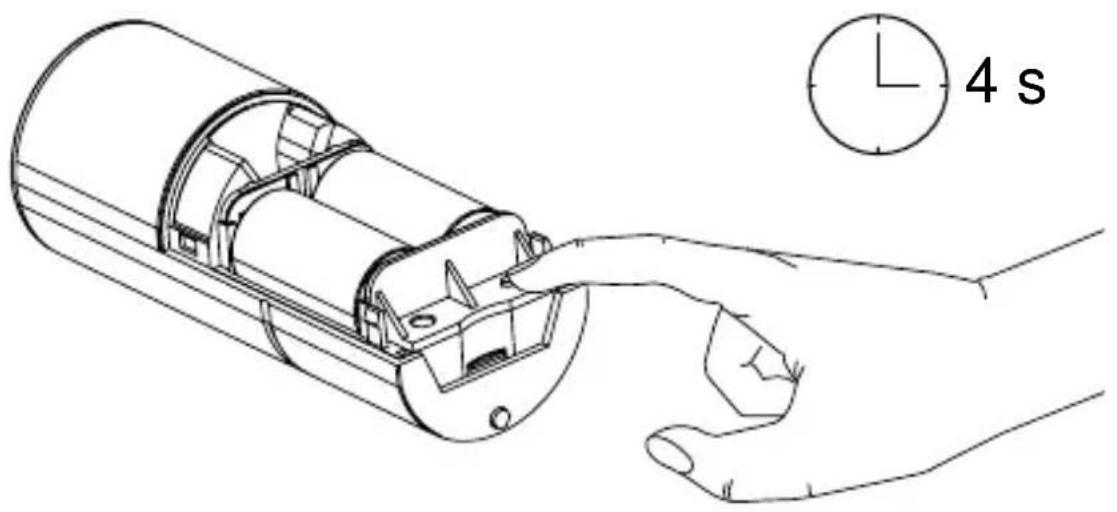

- Halten Sie die Anlerntaste (E) der Sirene für mind. 4 Sekunden gedrückt. Die Signalleuchte (C) beginnt langsam rot zu blinken.

4 s

• Versetzen Sie jetzt das Gerät, das Sie an die Sirene anlernen möchten, in den Anlernmodus. Weitere Details hierzu entnehmen Sie bitte der Bedienungsanleitung des entsprechenden Gerätes.
• War der Anlernvorgang erfolgreich, erlischt die Signalleuchte.

5.2.2 Anlernen an eine Homematic Zentrale

Um Ihr Gerät softwarebasiert und komfortabel

• steuern und konfigurieren (direkt über die Zentralenoberfläche oder eine App),
• direkt mit anderen Geräten verknüpfen oder
• in Zentralenprogrammen nutzen zu können,

muss es zunächst an die Homematic Zentrale angelernt werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die Homematic Bedienoberfläche „WebUI“.

Sobald ein Gerät an eine Zentrale angelernt ist, kann es nur noch über diese mit anderen Geräten verknüpft werden.

Jedes Gerät kann immer nur an eine Zentrale angelernt werden.

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Homematic Geräten und der Zentrale ein.

Zum Anlernen der Sirene an die Zentrale gehen Sie wie folgt vor:

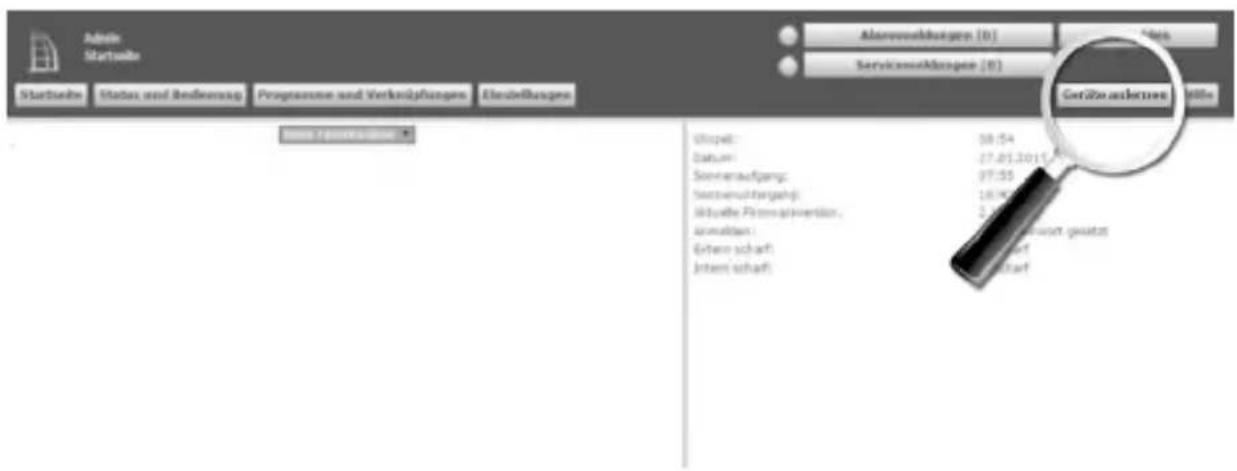

- Öffnen Sie die WebUI-Bedienoberfläche in Ihrem Browser. Klicken Sie auf den Button „Geräte anlernen“ im rechten Bildschirmbereich.

Adobe Startseite Startseite Status und Bedeutung Programme und Verkaufpflungen Elektivehagen ServiceAdministrations (0) ServiceAdministrations (0) ServiceAdministrations Service Administrations Utopat: 58.54 Datum: 27.01.2015 Sonnenaufragang: 97.55 Servienverhängs 18.96 Aktuelle Promokvoren 2.00 Anwalten: Schulzer Sachart Sachart Entert schart Entert schart

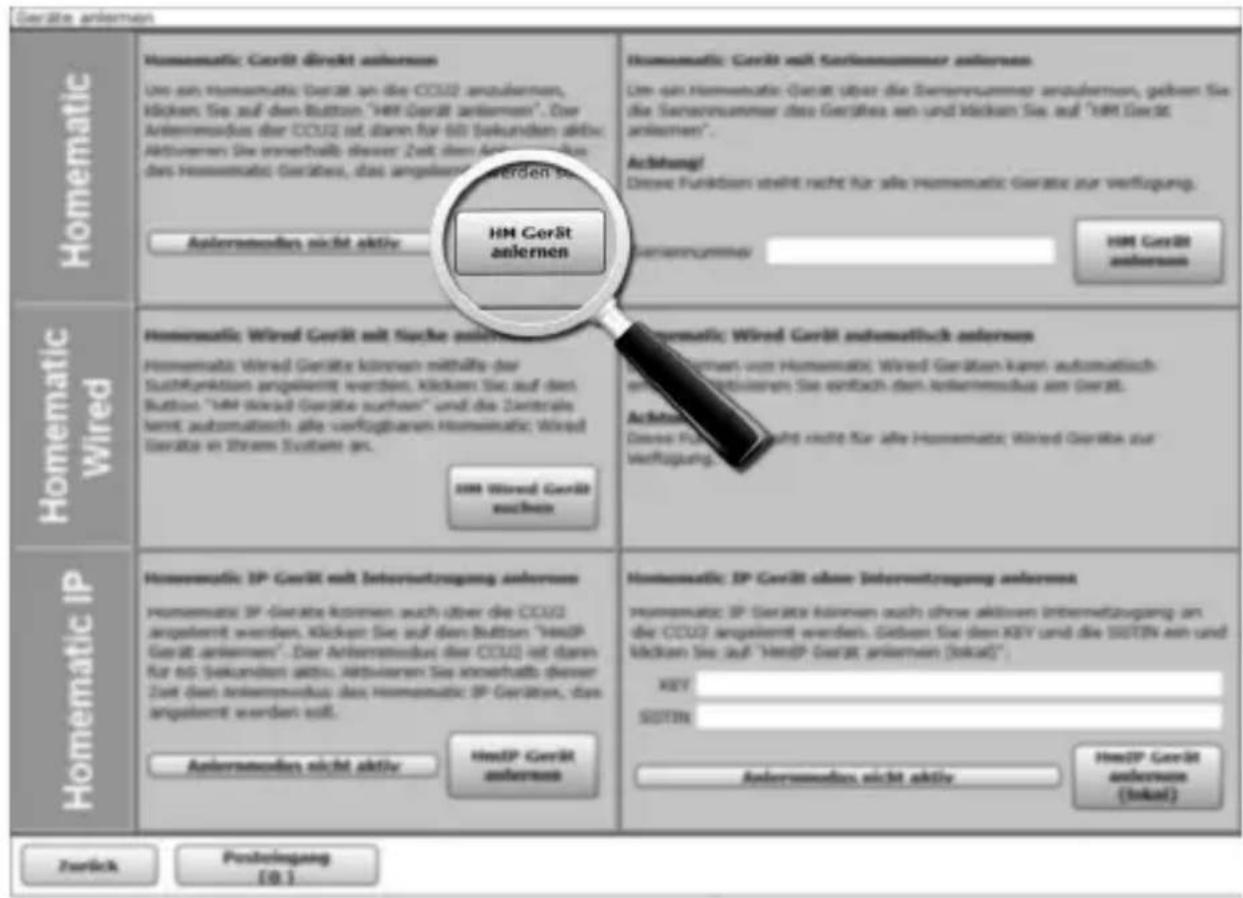

- Um den Anlernmodus zu aktivieren, klicken Sie im nächsten Fenster auf „HM Gerät anlernen“.

Geräte anlernen Homematic: Gewicht direkt anlernen Ums ein Homematic Gewicht an die CCU2 anzulernen, klücken Sie auf den Button "Held Gerät anlernen". Der Anterrenmäßes der CCU2 ist dann für 60 sekunden aktiv. Aktivernen Sie innerhalb dieser Zeit dem Aktiva und dien Homematic Gewicht, das angeleitet werden soll. Anterromodien nicht aktiv: HM Gerät anlernen Homematic: Gewicht direkt anlernen Ums ein Homematic Gewicht über die Ziemernnummer anzulernen, geben Sie die Sensornummer desa Gerätes an und klücken Sie auf "Held Gerät anlernen". Aktierung! Diese Funktion stellt nicht für alle Homematic Gewicht zur Verfügung. Homematic: Gewicht direkt anlernen Homematic: Gewicht direkt annehmen und Homematic: Gewicht automatisch anlernen Sachfunktion angeleit werden, klücken Sie auf den Button "HM wird Gewichts auchen" und die Zieltrals kernt automatisch alle verfügbare Homematic: Wired Gewicht in Jahres Sutzen an. HM Wired Gewicht wuchen Homematic: Gewicht automatisch anlernen Sachfunktion von Homematic: Wired Gewicht können automatisch- entwickliven Aktivernen Sie einfach dem Anterrenmäßes am Gewicht. Aktierung! Diese Funktion nicht für alle Homematic: Wired Gewicht zur Verfügung. Homematic: IP Gewicht ohne Immertragung anlernen Homematic: IP Gewicht können auch über die CCU2 angelernit werden, klücken Sie auf den Button "HeldP Gesamt anlernen". Der Anterrenmäßes der CCU2 ist dann für 60 sekunden aktiv. Aktivernen Sie innerhalb dieser Ziel den Anterrenmäßes das Homematic IP Gewicht, das angelernit werden soll. Anterromodien nicht aktiv: HeldP Gewicht anlers Homematic: IP Gewicht ohne Immertragung anlernen Homematic: IP Gewicht können auch ohne aktiven Internetzugang an die CCU2 angelernit werden. Geben Sie dem KEY und die SUTEN an und klücken Sie auf "HeldP Gewicht anlernen [tokud]". KEY SUTEN: Anterromodien nicht aktiv: HeldP Gewicht anlers (tokud) Zurück Postreisigung (10.1)

• Der Anlernmodus ist für 60 Sekunden aktiv. Das Infofeld zeigt die aktuell noch verbleibende Anlernzeit.
• Versetzen Sie innerhalb dieser Anlernzeit auch die Sirene in den Anlernmodus. Halten Sie die Anlerntaste (E) der Sirene für mindestens 4 Sekunden gedrückt. Die Signalleuchte (C) beginnt langsam rot zu blinken.

• Nach kurzer Zeit erscheint das neu angelernte Gerät im Posteingang Ihrer Bedienoberfläche. Der Button „Posteingang“ zeigt dabei an, wie viele neue Geräte erfolgreich angelernt wurden.
  • Lernen Sie ggf. weitere Geräte an, indem Sie die vorher beschriebenen Schritte für jedes Gerät wiederholen.
• Konfigurieren Sie nun die neu angelernten Geräte im Posteingang wie im Abschnitt „Neu angelernte Geräte konfigurieren“ beschrieben.

5.3 Neu angelernte Geräte konfigurieren

Nachdem Sie die Sirene an die Homematic Zentrale ange- lernt haben, wird sie in den „Posteingang“ verschoben. Hier müssen Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit sie für Bedien- und Konfigurations-

aufgaben zur Verfügung stehen. Vergeben Sie einen Namen für das Gerät und für die Kanäle und ordnen Sie das Gerät bzw. die Kanäle einem Raum zu.

Für eine eindeutige Zuordnung (z. B. in Zentralenprogrammen) sollten sich Gerätename und Kanalnamen unterscheiden.

Sie haben zusätzlich die Möglichkeit, einzelne Parametereinstellungen vorzunehmen. So sind die Alarmsignale, die Dauer des akustischen Alarms und verschiedene Bestätigungssignale vielfältig konfigurierbar, sodass die Sirene in weiten Bereichen an den persönlichen Bedarf angepasst werden kann. Für die Alarmsignale besteht beispielsweise für jeden Sensor-Kanal die Möglichkeit aus mehreren Grundsignalen zu wählen, die dann noch in jeweils 2 Geschwindigkeiten und 4 Tonhöhen eingestellt werden können. Darüber hinaus wird bei aktiver Sabotagemeldung der Zustand des Sabotagekontakts an die Zentrale gesendet. Über eine Zentrale besteht zusätzlich die Möglichkeit, den Reset per Gerätetaste zu sperren, sodass ein Werksreset nur noch über die angelernte Zentrale möglich ist.

Weitere Einzelheiten entnehmen Sie bitte dem Homematic WebUI Handbuch (zu finden im Downloadbereich der Website www.homematic.com).

5.4 Montage

Die Funk-Sirene ist über die im Lieferumfang enthaltene Wandhalterung an der Wand zu montieren. Für den Betrieb ohne Montage an der Wand ist das Gerät nicht vorgesehen.

Setzen Sie das Gerät erst nach der Montage in die Wandhalterung ein!

Um das Gerät an der Wand zu montieren, gehen Sie wie folgt vor:

- Wählen Sie einen geeigneten Montageort aus.

Stellen Sie sicher, dass in der Wand keine Leitungen verlaufen.

Die Sirene sollte möglichst hoch und mit nach unten weisender Lautsprecheröffnung montiert werden.

- Nehmen Sie die im Lieferumfang enthaltene Wandhalterung und halten Sie diese an die gewünschte Montageposition.

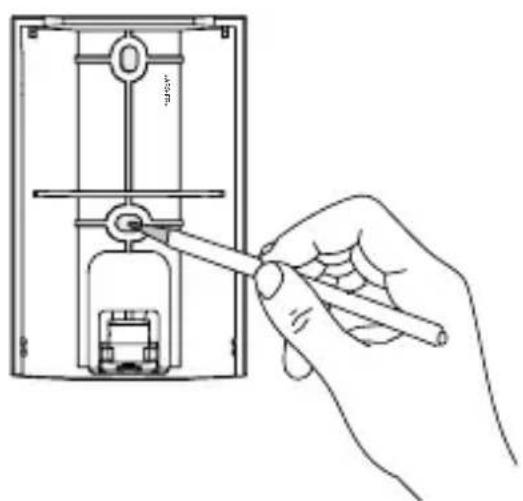

- Zeichnen Sie die zwei Bohrlöcher (F) der Wandhalterung mit einem Stift an der Wand an.

- Bohren Sie die vorgezeichneten Löcher. Bei Steinwänden verwenden Sie einen 6 mm Bohrer für die Dübel.

• Montieren Sie die Wandhalterung durch Eindrehen der

mitgelieferten Dübel und Schrauben.

- Setzen Sie die Funk-Sirene in die Wandhalterung ein.

Um das Gerät aus der Wandhalterung zu entfernen (z. B. für einen Batteriewechsel), ziehen Sie die Funk-Sirene einfach von der Wandhalterung ab.

6 Bedienung

Über entsprechende Fernbedienungen (z. B. den Homematic Funk-Handsender 4 Tasten für Alarmanwendungen) oder Sensoren (z. B. den Homematic Funk-Tür-/Fensterkontakt, optisch) können Sie die 4 Kanäle der Sirene steuern. Die Kanäle haben folgende Funktionen:

• Kanal 1: In Verbindung mit Sensoren kann die „Außen-haut“ eines Gebäudes überwacht werden (z. B. Fenster und Türen).
• Kanal 2: In Verbindung mit Sensoren kann das Innere eines Gebäudes überwacht werden (z. B. Innentüren und Bewegungsmelder).
• Kanal 3: In Verbindung mit Panik-Sendern (z. B. Fernbedienungen), kann unabhängig vom Scharfschaltzustand der Sirene Alarm ausgelöst werden.
• Kanal 4: In Verbindung mit Fernbedienungen oder Sendern kann die Sirene scharf und unscharf geschaltet werden.

Im unscharfen Zustand kann lediglich durch Sensoren, die an Kanal 3 angelernt wurden, Alarm ausgelöst werden.

Schaltet man die Sirene „intern scharf“, so werden auch die

an Kanal 1 angelernten Sensoren der Außenhaut überwacht. Schaltet man die Sirene „extern scharf“, so werden alle angelernten Sensoren überwacht und können einen Alarm auslösen.

7 Fehlercodes und Rückmeldungen

7.1 Rückmeldungen durch die Signalleuchte

Blinkfolge Bedeutung Lösung
Langsames Blinken	Gerät im An-lernmodus	Versetzen Sie den Anlern-partner ebenfalls in den Anlernmodus (vgl. Abschnitt „5.2 Anlernen“ auf Seite 10)
Schnelles Blinken	Werkseinstel-lungen wie-derherstellen	(vgl. Abschnitt „8 Wieder-herstellung der Werksein-stellungen“ auf Seite 22)
5x kurzes Blinken*	Batterie leer Bitte tauschen Sie die Bat-terien aus (vgl. Abschnitt „7.3 Schwache Batterien“ auf Seite 19)
1x langes und 1x kurzes Blinken	Duty-Cycle-Limit erreicht	(vgl. Abschnitt „7.4 Duty Cycle Limit“ auf Seite 21)
1x langes und 2x kurzes Blinken (Wie-derholung)	Gerät defekt Wenden Sie sich an Ihren Fachhändler.

*Zusätzlich gibt der Lautsprecher drei kurze Signaltöne ab.

7.2 Schaltzustände

Schalt-zustand	Optisches Signal	Akustisches Signal
Alarm unscharf
Alarm intern scharf
Alarm extern scharf
Alarm intern scharf mit Verzögerung
Alarm extern scharf mit Verzögerung

Verschiedene Alarmtöne können Sie über die Bedien-oberfläche „WebUI“ auswählen.

7.3 Schwache Batterien

Bei nachlassender Batteriespannung werden drei kurze akustische Warntöne ausgegeben, die sich jede Minute wiederholen. Zusätzlich erfolgt bei Funk-Bedienung eine optische Warnung durch 5 kurze Blinksignale.

Erfolgt beim Sendeversuch oder beim Auslösen der Sirene keine Reaktion, tauschen Sie die verbrauchten Batterien gegen einen neuen Batteriesatz aus.

Um die Batterien der Sirene zu wechseln, gehen Sie wie folgt vor:

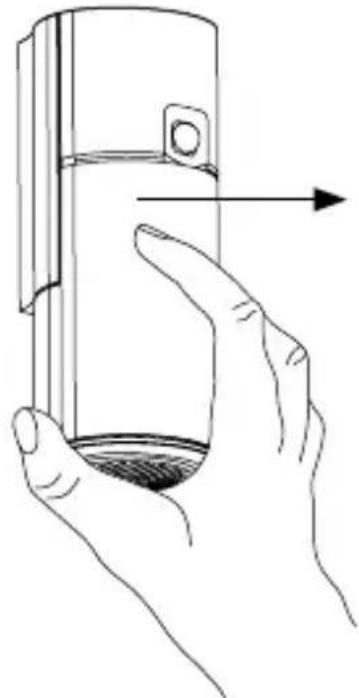

- Ziehen Sie die montierte Sirene aus der Wandhalterung.

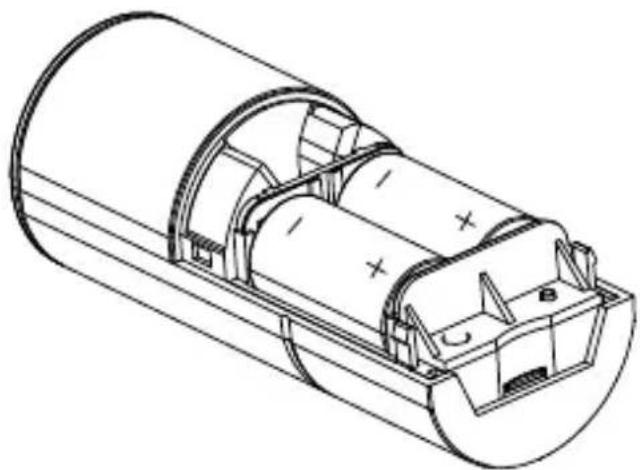

- Legen Sie zwei 1,5 V LR14/Baby/C Batterien polrichtig gemäß den Polaritätsmarkierungen in das Batteriefach (D) ein.

Nach dem Einlegen der Batterien führt das Gerät ein Initialisierungsblinken durch. Dabei leuchtet die Signalleuchte (C) mehrmals kurz rot auf und das akustische Signal für „un-

scharf“ wird ausgegeben. Danach ist das Gerät betriebsbereit.

Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen! Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

7.4 Duty Cycle Limit

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch einmal langes und einmal kurzes Blinken der Signalleuchte angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äu-

Bern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

8 Wiederherstellung der Werksein- stellungen

Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen der Sirene wiederherzustellen, gehen Sie wie folgt vor:

• Ziehen Sie die montierte Sirene aus der Wandhalterung.

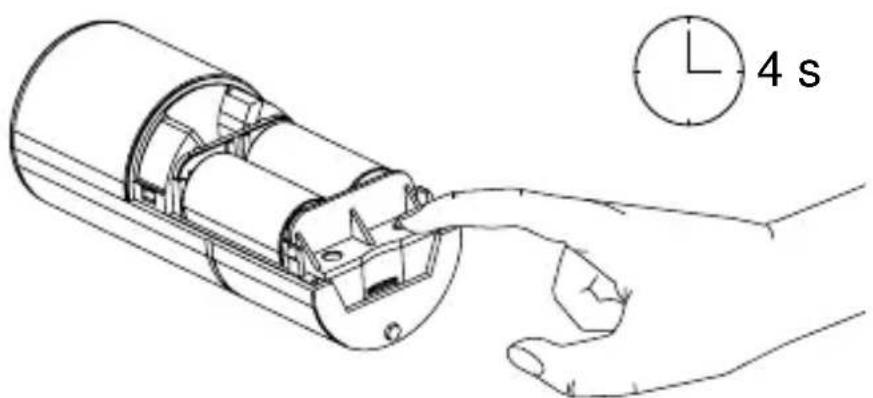

- Halten Sie die Anlerntaste (E) der Sirene für mindestens 4 Sekunden gedrückt. Die Signalleuchte (C) beginnt langsam rot zu blinken.

• Drücken Sie die Anlerntaste (E) erneut für mindestens 4 Sekunden. Die Signalleuchte (C) beginnt währenddessen, schneller rot zu blinken.
• Lassen Sie die Anlerntaste (E) los, um den Vorgang abzuschließen.

Mögliche Fehlermeldung:

Der nachfolgende Fehler kann nur auftreten, wenn Sie die Sirene an eine Zentrale angelernt haben.

Beginnt die Signalleuchte (C) nach 4 Sekunden gedrückt Halten nicht zu blinken, sondern leuchtet dauerhaft rot auf, kann die Sirene nicht zurückgesetzt werden, da das Zurücksetzen über die Bedienoberfläche „WebUI“ gesperrt wurde.

In diesem Fall ist das manuelle Zurücksetzen für die Sirene nicht möglich. Setzen Sie die Sirene über die Bedienoberfläche „WebUI“ der Homematic Zentrale zurück. Weitere Informationen dazu finden Sie im Homematic WebUI Handbuch (zu finden im Downloadbereich unter www.homematic.com).

9 Wartung und Reinigung

Das Produkt ist für Sie bis auf einen erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

Vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie unmittelbare Sonnenbestrahlung.

10 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können.

Weitere Störeinflüsse können durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte hervorgerufen werden.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen neben Umwelteinflüssen wie Luftfeuchtigkeit bauliche/abschirmende Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homematic HM-Sec-Sir-WM der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eq-3.de

11 Technische Daten

Geräte-Kurzbezeichnung: HM-Sec-Sir-WM

Versorgungsspannung: 2x 1,5 V LR14/Baby/C

Stromaufnahme: 200 mA max.

Stromaufnahme im

Ruhebetrieb: 0,1 mA

Batterielebensdauer: 2 Jahre (typ.)

Lautstärke: 85 dB in 3 m Abstand

Funk-Frequenzband: 868,0-868,6 MHz

Maximale Funk-Sendeleistung: 10 dBm

Empfängerkategorie: SRD category 2

Typ. Funk-Freifeldreichweite: 160 m

Duty Cycle: < 1 % pro h

Schutzart: IP20

Temperaturbereich: 5 bis 35 °C

Abmessungen (B x H x T): 60 x 155 x 69 mm

Gewicht: 323 g (inkl. Batterien)

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Hinweis zur Konformität

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

Package contents

Quantity Item

Bevollmächtigter des Herstellers:
