BEDIENUNGSANLEITUNG HM-Dis-EP-WM55 Homematic IP
Montage- und Bedienungsanleitung (S. 2)
Funk-Statusdisplay mit Taster für 55er Rahmen
1 Homematic Funk-Statusdisplay mit Taster für 55er Rahmen
1 Wechselrahmen
1 Montageplatte
2 Doppelseitige Klebestreifen
2 Schrauben 3,0 x 30 mm
2 Dübel
2 1,5 V LR03/Micro/AAA Batterien
1 Bedienungsanleitung
Dokumentation © 2016 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
142413 / V 1.0 (03/2016)
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung ....4
2 Gefahrenhinweise 4
3 Funktion....6
3.1 Geräteübersicht....8
4 Allgemeine Systeminformation zu Homematic..10
5 Inbetriebnahme ....10
5.1 Montage 10
5.1.1 Klebestreifenmontage .....11
5.1.2 Schraubmontage....12
5.1.3 Montage in Mehrfachkombinationen .....14
5.2 Batterien einlegen ....15
5.3 Anlernen....16
5.4 Neu angelernte Geräte konfigurieren......23
6 Bedienung 24
6.1 Display-Aufteilung 24
6.2 Allgemeine Bedienung ......24
6.2.1 Kanal 1+2....24
6.2.2 Kanal 3....25
6.3 Geräte-LED und akustisches Signal .....26
7 Rückmeldung durch die
Geräte-LED 27
7.1 Duty Cycle Limit 29

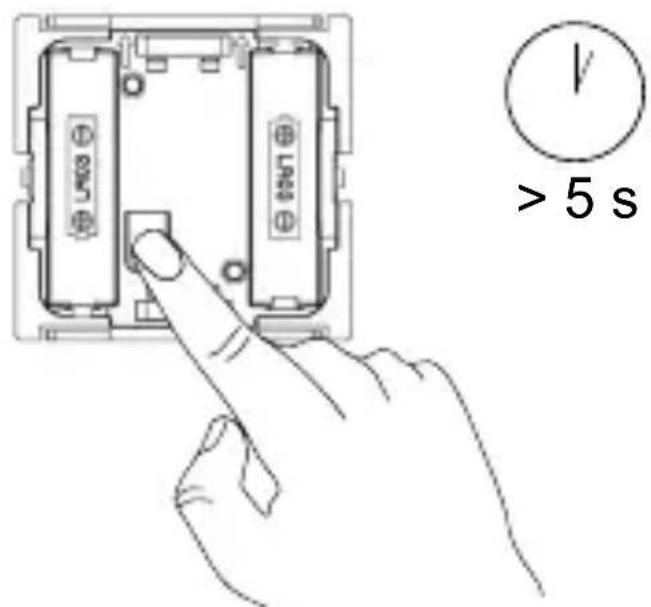

8 Wiederherstellung der Werkseinstellungen....30
9 Wartung und Reinigung....32
10 Allgemeine Hinweise zum Funkbetrieb .....33
11 Technische Daten....34
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic Komponenten in Betrieb nehmen.
Bewahren Sie die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.
Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

Homematic Zentrale: Dieser Abschnitt enthält zusätzliche wichtige Informationen zur Verwendung des Gerätes in Verbindung mit der Homematic Zentrale CCU2.
2 Gefahrenhinweise

Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung.

Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Das Gerät ist nur für den Einsatz in wohnungs- ähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.
3 Funktion
Das Homematic Funk-Statusdisplay mit Taster für 55er Rahmen dient u.a. zur komfortablen Steuerung von Homematic Geräten.
Das energiesparende ePaper-Display informiert Sie zusätzlich über den Status angelernter Geräte in Verbindung mit der Homematic Zentrale CCU2.
Das Gerät verfügt über drei Kanäle:
• Kanal 1+2: Tasterfunktionen
• Kanal 3: Statusanzeige
Die Konfiguration der oberen und unteren Tasterfunktion (Kanal 1 + 2) kann sowohl am Gerät selber als auch über die Homematic Zentrale mit Hilfe der WebUI vorgenommen werden. An jeden Taster lassen sich bis zu 20 Homematic Geräte anlernen. Dies bietet Ihnen die Möglichkeit, mit einem Tastendruck mehrere Funktionen auszuführen.
Die Statusanzeige (Kanal 3) kann über die Homematic Zentrale CCU2 mit Texten, Symbolen, Tönen und LED-Blinken angesteuert werden (über Programme).
Das Gerät ist batteriebetrieben und bietet deshalb eine hohe Flexibilität bei der Montage und Wahl des Montageortes. Installation und Demontage gestalten sich durch Schrauben oder Kleben auf unterschiedlichen Untergründen wie Mauerwerk, Möbeln, Fliesen oder Glas sehr einfach.
Ein Stemmen oder Schlitzen von Mauerwerk ist nicht erforderlich. Die Wandmontage kann im mitgelieferten Rahmen erfolgen. Zusätzlich ist es auch möglich, das Homematic Funk-Statusdisplay in bestehende Schalterserien zu integrieren (vgl. Abschnitt „5.1.3 Montage in Mehrfachkombinationen“ auf Seite 14).

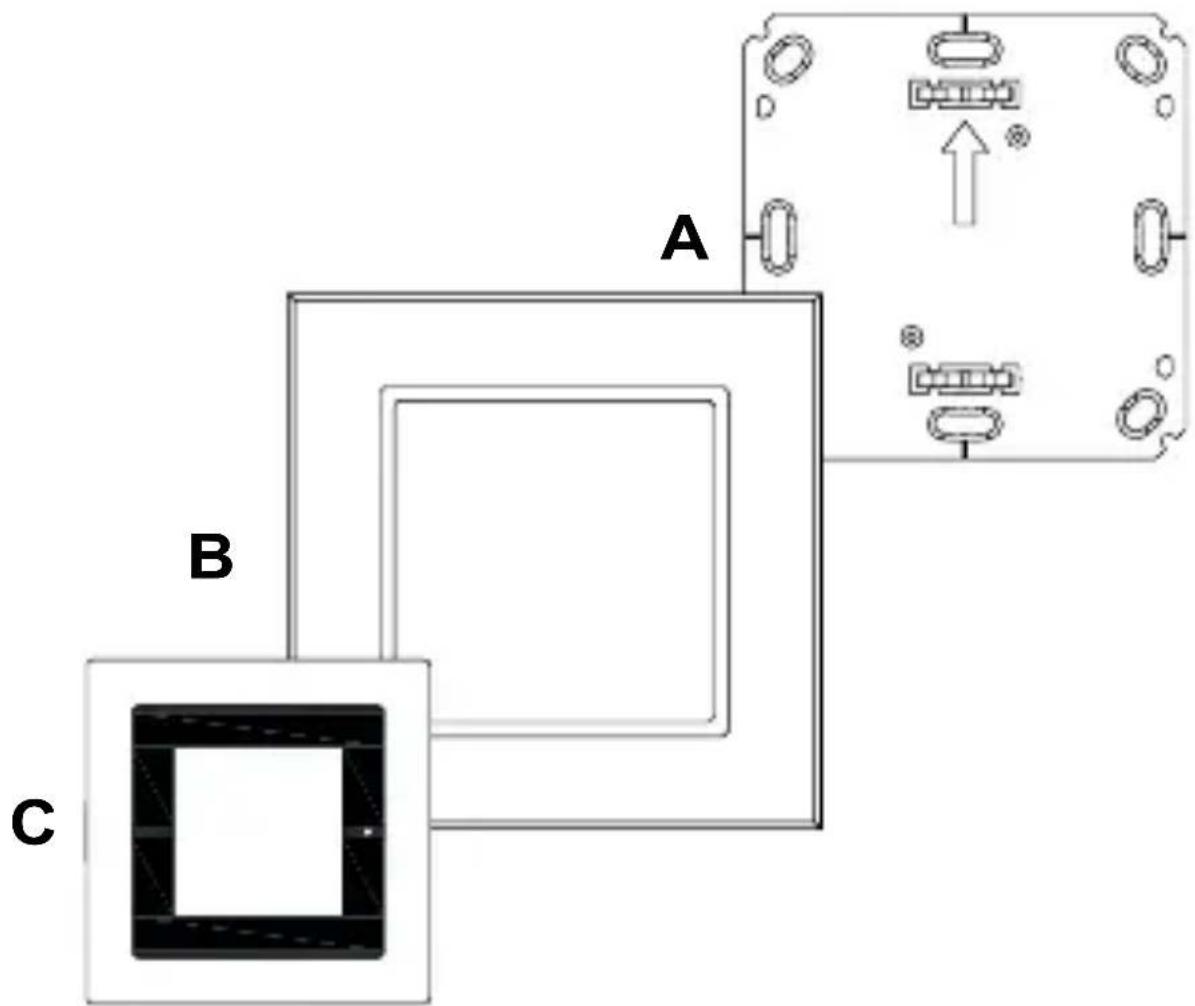

3.1 Geräteübersicht
B Rahmen
C Elektronikeinheit

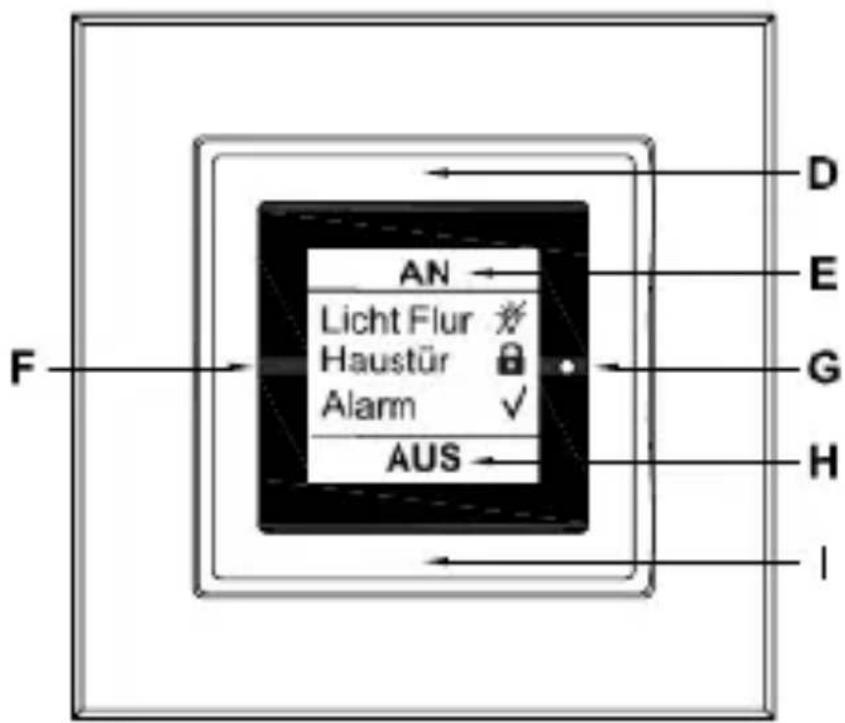

E Bezeichnung für Taster oben
F Statusanzeige
G Geräte-LED
H Bezeichnung für Taster unten
I Taster unten (Kanal 1)
4 Allgemeine Systeminformation zu Homematic
Dieses Gerät ist Teil des Homematic Haussteuerungs-Systems und arbeitet mit dem bidirektionalen Home-matic Funkprotokoll.
Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im Homematic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte dem Homematic WebUI Handbuch.
Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic.com.
5 Inbetriebnahme
5.1 Montage

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen.
Sie können die Statusanzeige entweder im mitgelieferten Wechselrahmen (B) montieren oder ihn bequem in eine bestehende Schalterserie integrieren (siehe
Abschnitt (vgl. Abschnitt „5.1.3 Montage in Mehrfach-kombinationen“ auf Seite 14).
Bei der Montage im Wechselrahmen können Sie die Statusanzeige
- mit den mitgelieferten doppelseitigen Klebestreifen oder
• mit den mitgelieferten Schrauben
an der Wand befestigen.
5.1.1 Klebestreifenmontage
Um die zusammengesetzte Statusanzeige mit den Klebestreifen zu montieren, gehen Sie wie folgt vor:
- Wählen Sie einen beliebigen Montageort aus.

Achten Sie darauf, dass der Montageuntergrund glatt, eben, unbeschädigt, sauber, fett- sowie lösungsmittelfrei und nicht zu kühl ist, damit der Klebestreifen langfristig haften kann.

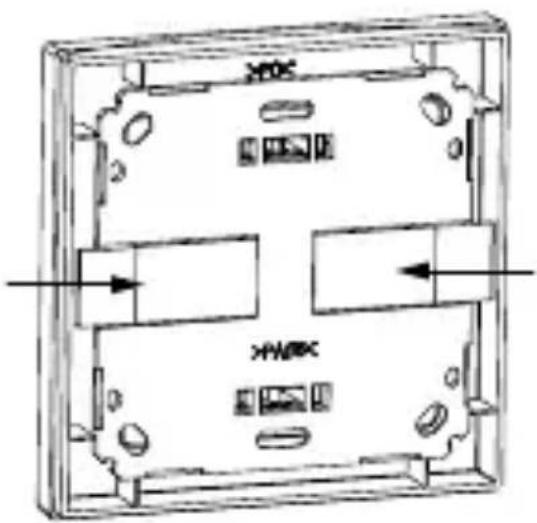

- Befestigen Sie die Klebestreifen auf der Rückseite der Montageplatte (A) in den dafür vorgesehenen Markierungen. Achten Sie darauf, dass die Schrift auf der Rückseite für Sie lesbar ist.

• Entfernen Sie die Folie von den Klebestreifen.
- Drücken Sie jetzt die zusammengebaute Statusanzeige mit der Rückseite an die gewünschte Position an die Wand.
5.1.2 Schraubmontage
Um die Statusanzeige mithilfe der Schrauben zu montieren, gehen Sie wie folgt vor:
• Wählen Sie einen geeigneten Montageort aus.

Stellen Sie sicher, dass in der Wand keine Leitungen verlaufen!

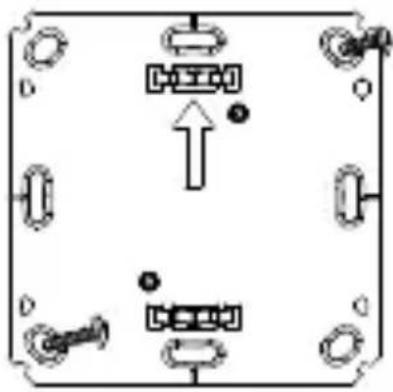

- Halten Sie die Montageplatte (A) an die gewünschte Montageposition. Achten Sie darauf, dass der Pfeil auf der Vorderseite der Montageplatte nach oben zeigt.

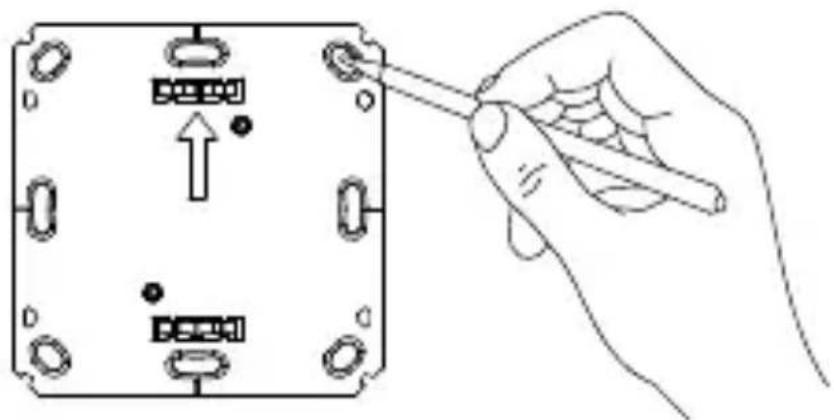

- Zeichnen Sie zwei der Bohrlöcher anhand der Montageplatte (diagonal gegenüberliegend) mit einem Stift an der Wand an.

Die mittig liegenden Bohrlöcher können für die Montage auf einer Unterputzdose verwendet werden.

Wird das Gerät auf einer Unterputzdose mon- tiert, dürfen sich in der Unterputzdose keine offenen Leiterenden befinden.
• Bohren Sie die vorgezeichneten Löcher.

Bei Steinwänden verwenden Sie einen 5 mm Bohrer für die Dübel. Bei Holzwänden können Sie einen 1,5 mm Bohrer verwenden, um das Eindrehen der Schrauben zu erleichtern.
• Montieren Sie die Montageplatte durch Eindrehen der mitgelieferten Dübel und Schrauben.

- Setzen Sie den Wechselrahmen (B) auf die Montageplatte.
- Setzen Sie die Elektronikeinheit (C) ein. Achten Sie darauf, dass die Klammern der Montageplatte in die Öffnungen des Tasters rasten.
5.1.3 Montage in Mehrfachkombinationen
Sie können die Statusanzeige sowohl mit dem mitgelieferten Rahmen (B), als auch mit Rahmen anderer Hersteller verwenden oder die Elektronikeinheit (C) in einen Mehrfachrahmen integrieren. Sie können die Montageplatte (A) flexibel mit Klebestreifen oder Schrauben an der Wand befestigen. Bei der Montage in Mehrfachkombinationen ist darauf zu achten, dass die Montageplatte der Statusanzeige bündig neben bereits befestigten Montageplatten/Tragringen angebracht und daran ausgerichtet wird.
Die Statusanzeige passt in die Rahmen folgender Hersteller:
| Hersteller Rahmen | |
| Berker S.1, B.1, B.3, B.7 Glas | |
| ELSO Joy | |
| GIRA System | 55, Standard 55, E2, E22, Event, Esprit |
| merten 1-M, | Atelier-M, M-Smart, M-Arc, M-Star, M-Plan |
| JUNG A 500, | AS 500, A plus, A creation |
5.2 Batterien einlegen
Die Statusanzeige wird mit zwei LR03/Micro/AAA Batterien betrieben.
- In montiertem Zustand lässt sich die Statusanzeige einfach aus dem Rahmen (B) und von der Montageplatte (A) ziehen. Fassen Sie die Statusanzeige seitlich an und ziehen Sie sie aus dem Rahmen heraus. Ein Öffnen des Gerätes ist nicht erforderlich.
- Drehen Sie die Statusanzeige auf die Rückseite, um die Batterien einzulegen bzw. zu entnehmen.
- Nach Entnahme der Batterien sollten ca. 10 Sekunden gewartet werden.
• Legen Sie zwei neue LR03/Micro/AAA Batterien
polungsrichtig in die Batteriefächer ein.
- Setzen Sie die Statusanzeige wieder in den Rahmen (B).

Die Lebensdauer neuer Alkali-Batterien beträgt ca. ein Jahr (angelernt an eine Homematic Zentrale CCU2). Die Batterielebensdauer ist von der Häufigkeit der Bedienung abhängig.

Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen. Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!
5.3 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen!
Damit die Funk-Statusanzeige in Ihr Homematic System integriert werden und mit anderen Homematic Komponenten kommunizieren kann, muss das Gerät zunächst angelernt werden. Sie können die Statusan-
zeige an andere Homematic Geräte (nur die Kanäle 1+2) oder an die Homematic Zentrale anlernen.
5.3.1 Anlernen an Homematic Geräte
Wenn Sie die Funk-Statusanzeige an ein oder mehrere Geräte anlernen möchten, müssen die beiden zu verknüpfenden Geräte in den Anlernmodus gebracht werden. Direktes Anlernen an andere Homematic Geräte ist nur für Kanal 1 und 2 möglich.
Dafür gehen Sie wie folgt vor:

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Homematic Geräten ein.
Aktivieren Sie zunächst den Anlernmodus der Statusanzeige:
- Ziehen Sie die Elektronikeinheit (C) der Statusanzeige nach Erfassen an beiden Seiten von der Grundplatte ab. Die Anlerntaste befindet sich auf der Rückseite.

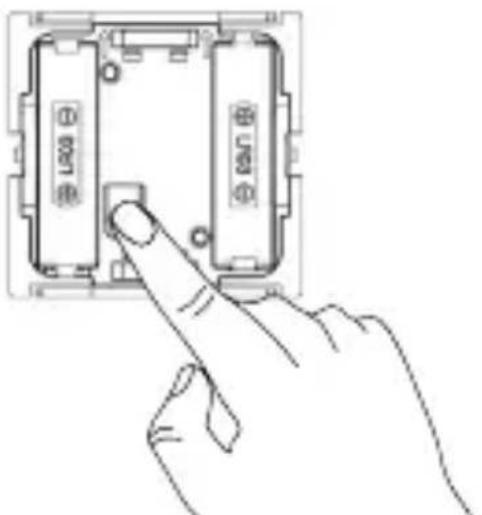

- Drücken Sie die Anlerntaste einmal kurz. Der Konfigurationsmodus wird durch grünes Blinken der Geräte-LED angezeigt

- Drehen Sie die Elektronikeinheit um und drücken Sie kurz auf die obere (D) oder untere (I) Taste.
• Die Geräte-LED (G) blinkt orange. - Versetzen Sie jetzt das Gerät, das Sie an die Statusanzeige anlernen möchten, in den Anlernmodus. Weitere Details hierzu entnehmen Sie bitte der Bedienungsanleitung des entsprechenden Geräts.
- Das erfolgreiche Anlernen der Bedientaste wird durch kurzes grünes Leuchten der Geräte-LED angezeigt.
• Die untere Bedientaste ist für den Befehl AUS, RUNTER oder DUNKLER und die obere Bedientaste für den Befehl AN, HOCH oder HELLER definiert. Zum Dimmen halten Sie die jeweilige Bedientaste lange gedrückt. - Sofern Sie den Anlernmodus abbrechen möchten, drücken Sie nochmals kurz die Anlerntaste.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet. Befindet sich ein anderes Gerätes im Anlernmodus, wird dieses angelernt. Ist die Statusanzeige bereits an eine Zentrale angelernt und damit für direktes Anlernen gesperrt, kann sie zwar wie oben beschrieben in den Konfigurationsmodus gebracht werden, nach Drücken einer Bedientaste leuchtet die Geräte-LED jedoch für 2 Sekunden rot auf. Es ist kein direktes Anlernen möglich!
Nach dem Anlernen stehen unterschiedliche Bedienfunktionen zur Verfügung. Nähere Informationen entnehmen Sie bitte Abschnitt „6 Bedienung“.
5.3.2 Anlernen an eine Homematic Zentrale
Um Ihr Gerät softwarebasiert und komfortabel
- steuern und konfigurieren (direkt über die Zentralenoberfläche oder eine App),
- direkt mit anderen Geräten verknüpfen oder
• in Zentralenprogrammen nutzen zu können,
muss es zunächst an die Homematic Zentrale angelernt werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die Homematic Bedienoberfläche „WebUI“.

Sobald ein Gerät an eine Zentrale angelernt ist, kann es nur noch über diese mit anderen Geräten verknüpft werden.

Jedes Gerät kann immer nur an eine Zentrale angelernt werden.

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Homematic Geräten und der Zentrale ein.
Zum Anlernen der Statusanzeige an die Zentrale gehen Sie wie folgt vor:

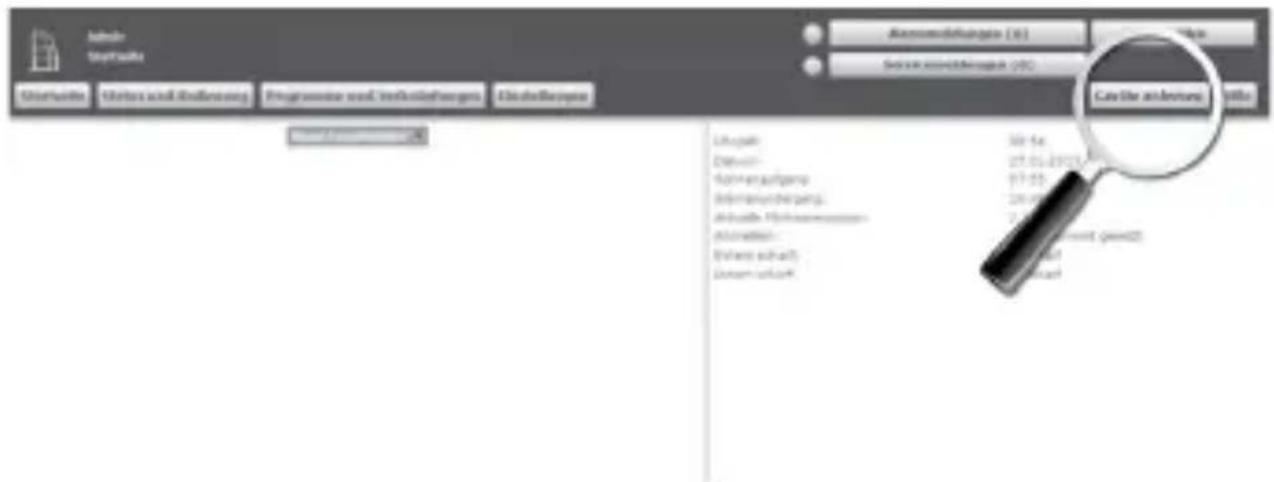

- Öffnen Sie die WebUI-Bedienoberfläche in Ihrem Browser. Klicken Sie auf den Button „Geräte anlernen“ im rechten Bildschirmbereich.


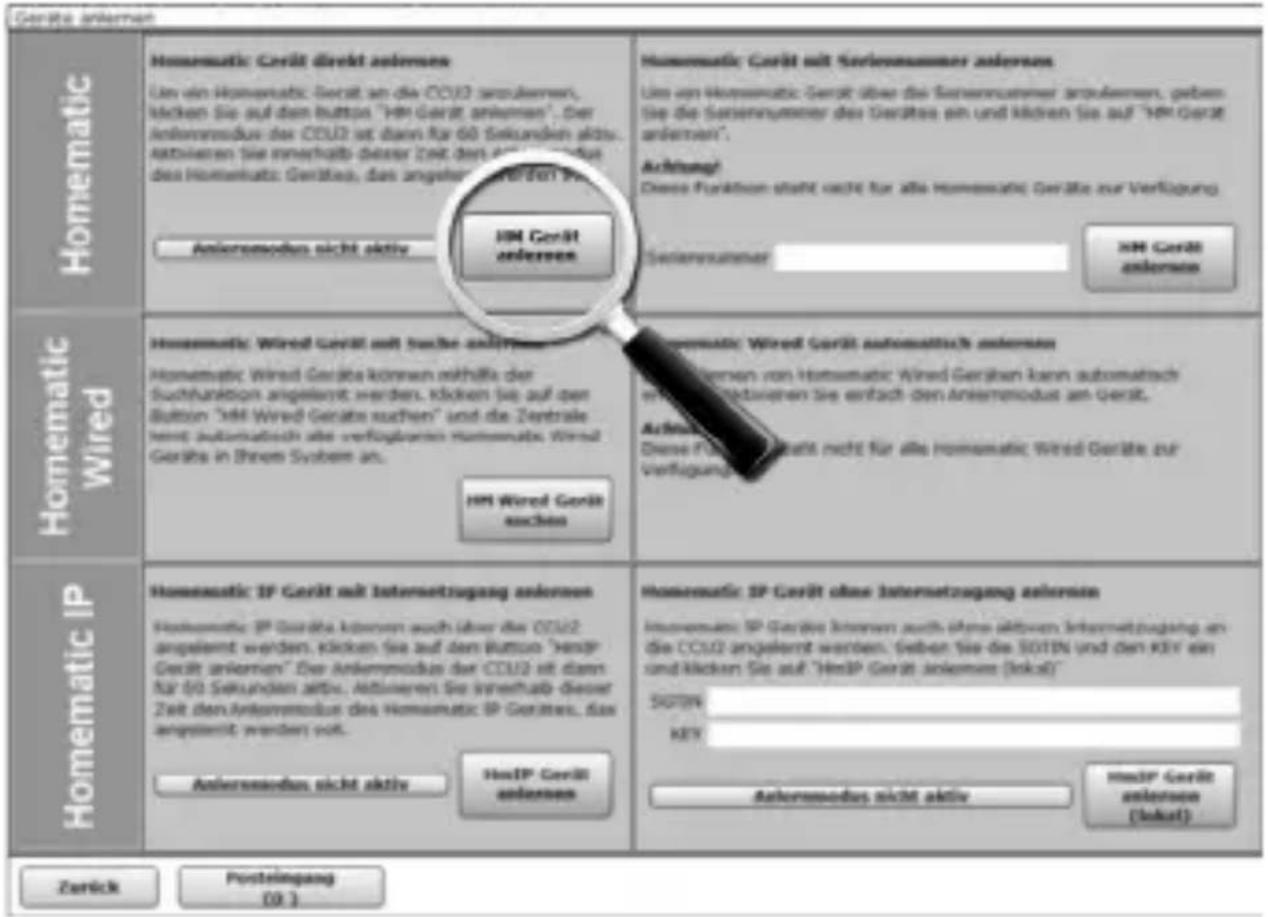

Das Infofeld zeigt die aktuell noch verbleibende Anlernzeit.
- Versetzen Sie innerhalb dieser Anlernzeit auch das Statusdisplay in den Anlernmodus.
- Ziehen Sie die Elektronikeinheit (C) der Statusanzeige nach Erfassen an beiden Seiten von der Grundplatte ab. Die Anlerntaste befindet sich auf der Rückseite.

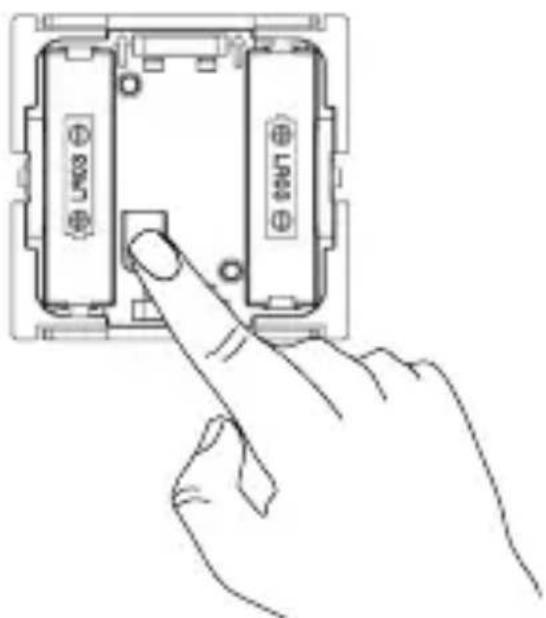

- Drücken Sie die Anlerntaste einmal kurz. Der Konfigurationsmodus wird durch grünes Blinken der Geräte-LED angezeigt

• Die Tastenkanäle 1&2 und der Statuskanal 3 werden zusammen angelernt.
• Das erfolgreiche Anlernen der Bedientaste wird durch kurzes grünes Leuchten der Geräte-LED angezeigt.
- Sofern Sie den Anlernmodus abbrechen möchten, drücken Sie nochmals kurz die Anlerntaste.
- Nach kurzer Zeit erscheint das neu angelernte Gerät im Posteingang Ihrer Bedienoberfläche. Der Button „Posteingang“ zeigt dabei an, wie viele neue Geräte erfolgreich angelernt wurden.
• Lernen Sie ggf. weitere Geräte an, indem Sie die vorher beschriebenen Schritte für jedes Gerät wiederholen.
- Konfigurieren Sie nun die neu angelernten Geräte im Posteingang wie im Abschnitt „Neu angelernte Geräte konfigurieren“ beschrieben.
Nach dem Anlernen stehen unterschiedliche Bedienfunktionen zur Verfügung. Nähere Informationen entnehmen Sie bitte Abschnitt „6 Bedienung“.
5.4 Neu angelernte Geräte konfigurieren
Nachdem Sie das Statusdisplay an die Homematic Zentrale angelernt haben, wird es in den „Posteingang“ verschoben. Hier müssen Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit sie für Bedien- und Konfigurationsaufgaben zur Verfügung stehen. Vergeben Sie einen Namen und ordnen Sie das Gerät bzw. die Kanäle einem Raum zu. Sie haben zusätzlich die Möglichkeit, einzelne Parametereinstellungen vorzunehmen.
Anschließend können Sie Ihr Gerät über die WebUI steuern und konfigurieren, direkt mit anderen Geräten verknüpfen und in Zentralenprogrammen nutzen. Einzelheiten hierzu entnehmen Sie bitte dem Homematic WebUI Handbuch (zu finden im Downloadbereich der Website www.homematic.com).
6 Bedienung

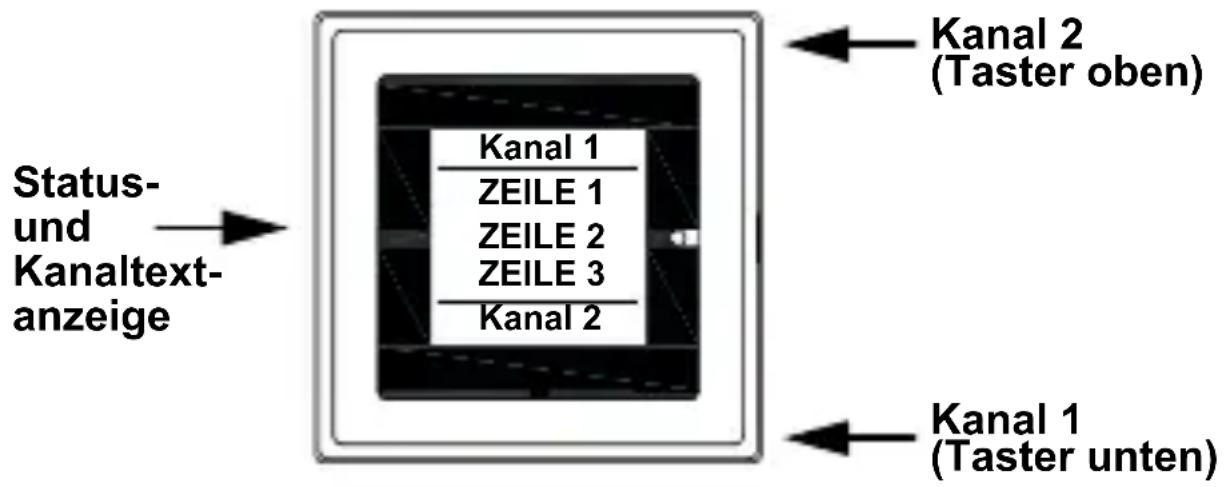

6.1 Display-Aufteilung
Das Display ist in 3 Bereiche unterteilt.
Im oberen und unteren Bereich sind die Bezeichnungen für den oberen und unteren Taster (Kanal 1 und 2) dargestellt.
Der mittlere Bereich gibt die von der Zentrale zugesendeten Statusinformationen wieder.
6.2 Allgemeine Bedienung
6.2.1 Kanal 1+2
Über den oberen und unteren Taster können ange- lernte Homematic Geräte angesteuert werden.
Wird das Gerät beispielsweise für Lichtsteuerungen
eingesetzt, können die Schaltzustände „An“ und „Aus“ hinterlegt werden.
Die untere Bedientaste ist für den Befehl AUS, RUN-TER oder DUNKLER und die obere Bedientaste für den Befehl AN, HOCH oder HELLER definiert.
Es werden ein kurzer (< als 0,4 Sekunden) und ein langer Tastendruck (> als 0,4 Sekunden) unterschieden. Ein langer Tastendruck löst bei manchen Aktoren eine zusätzliche Funktion aus.
So wird z. B. bei einem Dimmer durch einen langen Tastendruck nach oben oder unten das Licht stufenweise gedimmt.
Die Beschriftung der oberen und unteren Taste erfolgt ausschließlich über die Homematic WebUI Bedien-oberfläche.
6.2.2 Kanal 3
Die Statusanzeige (F) informiert Sie über den Status angelernter Geräte. Darstellbar sind bis zu drei Zeilen mit max. 12 Zeichen. Zusätzlich kann in jeder Zeile ein Icon verwendet werden.
Die Programmierung der Statusanzeige (F) erfolgt ausschließlich über die Homematic WebUI Bedien-oberfläche.
6.3 Geräte-LED und akustisches Signal
Schaltvorgänge werden über die Geräte-LED (G) be- stätigt.
Wenn eine Aktion über das Statusdisplay ausgeführt wird (z. B. Licht einschalten), wird das erfolgreiche Ausführen des Befehls (Licht ein) über ein grünes Leuchten der Geräte-LED (G) angezeigt. Für den Fall, dass das Licht nicht eingeschaltet werden konnte, wird dies über einen rotes Leuchten der Geräte-LED (G) angezeigt.
Statusmeldungen können zusätzlich über Blinksignale und /oder akustische Signale wiedergegeben werden. Die zusätzlichen Signale können über den Zentralenbefehl der jeweiligen Statusmeldung hinzugefügt werden.

Ausführliche Informationen zur Programmierung der einzelnen Kanäle entnehmen Sie bitte dem Homematic WebUI Handbuch (zu finden im Downloadbereich der Website www.homematic.com)
7 Rückmeldung durch die Geräte-LED
Die Rückmeldungen gelten sowohl für den Betrieb mit als auch ohne Zentrale.
Funkübertragung
| Blinksignal Bedeutung | |
| Oranges Blinken Funkübertragung läuft | |
| Grünes Leuchten alle Aktoren haben den (letzten) Befehl bestätigt | |
| Rotes Leuchten mindestens ein Aktor hat den (letzten) Befehl nicht bestätigt | |
Anlernen
| Blinksignal Bedeutung | |
| Langsames oranges Blinken | Sensor im Anlernmodus (wartet auf Funkpartner oder Parametrierung) |
| Schnelles oranges Blinken | Anlernvorgang läuft |
| Langes grünes Leuchten | Anlernen erfolgreich |
| Langes rotes Leuchten Anlernen fehlgeschlagen | |
Fehlermeldungen
| Blinksignal Bedeutung | |
| Fünfmal kurzes rotes Blinken | Batteriespannung zu gering |
| Einmal langes, zweimal kurzes rotes Blinken, Pause (endlos) | Gerät defekt |
| Einmal langes und einmal kurzes rotes Blinken | Duty Cycle überschritten (vgl. Abschnitt „7.1 Duty Cycle Limit“ auf Seite 29) |
| Einmal langes und dreimal kurzes rotes Blinken | Statusmeldung von der Zentrale nicht vollständig empfangen. |
Werkseinstellungen wiederherstellen
| Blinksignal Bedeutung | |
| Langsames rotes Blinken | Vorstufe zum Rücksetzen in Werkseinstellungen (wartet auf langen Tastendruck der Anlerntaste zum Zurücksetzen, oder kurzen Tastendruck zum Beenden) |
| Schnelles rotes Blinken | Gerät wird in den Auslieferungszustand zurückgesetzt |
7.1 Duty Cycle Limit
Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten.
In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic Geräte zu 100 % normenkonform entwickelt und produziert.
Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch einmal langes und einmal kurzes rotes Blinken der Geräte-LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.
8 Wiederherstellung der Werkseinstellungen

Wenn Sie die Werkseinstellungen des Geräts wiederherstellen, gehen alle Einstellungen verloren.
Um die Werkseinstellungen wiederherzustellen, gehen Sie wie folgt vor:
- Halten Sie die Anlerntaste für mindestens 5 Sekunden gedrückt. Die Geräte-LED beginnt langsam rot zu blinken.
• Die Geräte-LED beginnt nun während des Drü-
ckens schneller rot zu blinken.
- Loslassen schließt den Rücksetzvorgang ab. Zur Bestätigung wird das Gerät neu gestartet (Displaytest und LED-Test). Die Geräte-LED leuchtet für etwa 3 Sekunden dauerhaft rot auf.
- Sofern Sie das Zurücksetzen abbrechen möchten, können Sie dies mit einem kurzen erneuten Tastendruck auf die Anlerntaste tun oder Sie warten 20 Sekunden. In beiden Fällen stoppt das langsame rote Blinken.
Mögliche Fehlermeldungen:
Beginnt die Geräte-LED nach 5 Sekunden Drücken nicht zu blinken, sondern leuchtet dauerhaft auf, kann das Gerät nicht zurückgesetzt werden, da es über die Homematic WebUI zurückgesetzt werden muss.

Ausführliche Informationen zum Zurücksetzen von Geräten über die WebUI entnehmen Sie bitte dem Homematic WebUI Handbuch (zu finden im Downloadbereich der Website www.homematic.com)
9 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.
Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.
10 Allgemeine Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.
Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die vollständige Konformitätserklärung finden Sie unter www.eQ-3.de.
11 Technische Daten
Geräte-Kurzbezeichnung: HM-Dis-EP-WM55
Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA
Stromaufnahme: 50 mA max.
Batterielebensdauer: 1 Jahr (typ.)
Schutzart: IP20
Umgebungstemperatur: 5 bis 35 °C
Abmessungen (B x H x T):
Mit Rahmen: 86 x 86 x 19 mm
Ohne Rahmen: 55 x 55 x 19 mm
Gewicht: 95 g (inkl. Batterien)
Funkfrequenz: 868,3 MHz
Empfängerkategorie: SRD category 2
Typ. Funk-Freifeldreichweite: 110 m
Duty Cycle: < 1 % pro h
Technische Änderungen vorbehalten.
Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.
