Produkttyp	Mechanische Tastatur, Tenkeyless (TKL)
Modell	Ducky One 2 Backlit TKL (DKON1887S)
Schalter	Cherry MX (mechanisch)
Tastenkappenmaterial	PBT oder ABS
Beschriftung	Doubleshot oder Lasergravur
Abmessungen (B x T x H)	365 x 135 x 40 mm
Gewicht	950 g
Herkunftsland	Taiwan
Stromversorgung	USB 2.0 oder USB 3.0 (umschaltbar)
USB-Anschluss	USB-C (abnehmbares Kabel)
Hintergrundbeleuchtung	Einfarbig (weiß) mit mehreren Modi (100%, Atmen, Regentropfen, Reaktiv, Welle usw.)
Makro-Funktion	Ducky Macro V2.0, bis zu 6 Profile
Tastaturwiederholrate	Einstellbar (USB Repeat Acceleration)
N-Key / 6-Key Rollover	Umschaltbar (DIP-Schalter 4)
Windows-Tastensperre	Ja, per Tastenkombination
Mausfunktion	Ja, per Fn + Scroll Lock aktivierbar
DIP-Schalter	4 Schalter: Fn-Position und Tastenanschlag
Lieferumfang	Tastatur, USB-Kabel, Tastaturabdeckung, Ersatztastenkappen, Tastenkappenzieher, Bedienungsanleitung
Reinigung	Tastenkappen abziehen und mit milder Seife reinigen; Gehäuse mit feuchtem Tuch abwischen
Reparatur	Schalter austauschbar (lötfrei bei Hot-Swap? Nicht spezifiziert; normale Lötverbindung)

Häufig gestellte Fragen - One 2 Backlit TKL Ducky

Wie schalte ich die Hintergrundbeleuchtung aus?

Drücken Sie Fn + F10 wiederholt, bis die Beleuchtung ausgeschaltet ist. Oder halten Sie Fn + F10 für 3 Sekunden gedrückt, um alle Beleuchtungseffekte (inkl. CM1/CM2) auszuschalten.

Wie kann ich die Helligkeit der Hintergrundbeleuchtung einstellen?

Drücken Sie Fn + ↑ (erhöhen) oder Fn + ↓ (verringern). Die Helligkeit kann in mehreren Stufen angepasst werden.

Wie programmiere ich Makros?

Wählen Sie zuerst ein Profil (2-6) mit Fn + 2..6. Halten Sie dann Fn + Ctrl für 3 Sekunden, um in den Aufnahmemodus zu gelangen. Drücken Sie die Taste, der das Makro zugewiesen werden soll, geben Sie die gewünschten Tasten ein und beenden Sie die Aufnahme mit Fn + Ctrl. Weitere Details finden Sie im Handbuch.

Was ist der Unterschied zwischen N-Key und 6-Key Rollover?

N-Key Rollover (NKRO) erlaubt das gleichzeitige Drücken beliebig vieler Tasten. 6-Key Rollover (6KRO) beschränkt die gleichzeitige Eingabe auf 6 Tasten – nützlich für Kompatibilität mit älteren Systemen oder KVM-Switches. Die Einstellung erfolgt über DIP-Schalter 4.

Kann ich die Position der Fn-Taste ändern?

Ja, mit den DIP-Schaltern 1-3 können Sie die Fn-Taste an verschiedene Positionen versetzen (z. B. links neben Alt, rechts neben Strg usw.). Die Standardeinstellung ist links neben der rechten Strg-Taste.

Wie setze ich die Tastatur auf Werkseinstellungen zurück?

Halten Sie bei US/EU-Layout die linke Windows-Taste + rechte Windows-Taste für 3 Sekunden gedrückt. Bei japanischem Layout Fn + Windows-Taste. Die Tastatur blinkt dreimal zur Bestätigung.

Welche Schalter sind verbaut?

Die Tastatur verwendet originale Cherry MX mechanische Schalter. Die genaue Variante (z. B. Red, Blue, Brown) hängt von der Bestellung ab.

Kann ich die Tastenkappen austauschen?

Ja, die Tastenkappen sind abziehbar. Der Standard ist PBT oder ABS mit Doubleshot- oder Lasergravur. Kompatible MX-Crossmount-Kappen können verwendet werden.

Wie reinige ich die Tastatur richtig?

Entfernen Sie die Tastenkappen vorsichtig mit dem beiliegenden Zieher. Reinigen Sie die Kappen mit milder Seifenlauge. Das Gehäuse kann mit einem leicht feuchten Mikrofasertuch abgewischt werden. Vermeiden Sie aggressive Reinigungsmittel.

Funktioniert die Tastatur mit meiner Spielkonsole?

Die Tastatur ist primär für PC ausgelegt. Einige Konsolen unterstützen USB-Tastaturen, aber Makro- und Beleuchtungsfunktionen sind möglicherweise eingeschränkt. Testen Sie die Kompatibilität direkt am Gerät.

BEDIENUNGSANLEITUNG One 2 Backlit TKL Ducky

Ducky Channel

Abstract geometric logo with interlocking colored 3D cubes (no text or symbols)

ONE

Series

User Manual

Ducky Channel

ONE

ONE

One RGB LED燈版本

One 單色LED燈版本

One 非背光版本

One 2 RGB LED燈版本

One 2 單色LED燈版本

One 2 非背光版本

目錄

Ducky One RGB LED燈規格 1

Ducky One 單色LED燈規格 2

Ducky One 非背光規格 3

Ducky One 2 RGB LED規格 4

Ducky One 2 單色LED燈規格 5

Ducky One 2 非背光規格 6

USB 输出字元加速功能 7

單色燈光操作模式 8

RGB燈光操作模式 9

RGB混色燈光操作模式 10

記憶區域背光 11

行動電源Demo模式、店家櫥窗Demo模式 12

鍵盤供應電力調整 13

回復出廠設定、Windows Lock功能 13

滑鼠控制功能 14

DIP指撥開關功能 15

Ducky Macro V2.0 16

Ducky Channel

ONE

ONE

One RGB LED version

One Single color LED version

One Non-backlit version

One 2 RGB LED version

One 2 Single color LED version

One 2 Non-backlit version

CONTENT

Ducky One RGB LED specs 22

Ducky One Single Color LED specs 23

Ducky One Non-backlit specs 24

Ducky One 2 RGB LED specs 25

Ducky One 2 Single Color LED specs 26

Ducky One 2 Non-backlit specs 27

USB Repeat Acceleration 28

Single Color LED Backlit Modes 29

RGB LED Backlit Modes 30

RGB LED MIX Backlit Modes 31

LED Zone Customization Modes 32

Demo Mode, Demo Mode to showcase 33

Keyboard Power Mode 34

Reset Back to Factory Defaults, Windows Lock Feature 34

Mouse Function 35

DIP Switch Functions 36

Ducky Macro V2.0 37

Ducky One

RGB LED燈

型號：DKON1708ST/DKON1687ST

■ 結構：機械式結構
■ 軸：Cherry MX 機械軸
■ 錯帽材質：PBT 或 ABS
■印字技術：二色成形或雷射雕刻
■ 產地：台灣

100%

■ 尺寸：440×140×41 mm
■ 重量：1300g

80%

■ 尺寸：356.6×133×41mm
■ 重量：1100g

確切規格每個地區可能會有所不同，詳細請詢問各地代理商。

Ducky One

單色LED燈

型號：DKON1608S/ DKON1687S

■ 結構：機械式結構
■ 軸：Cherry MX 機械軸
■ 鍵帽材質：PBT 或 ABS
■印字技術：二色成形或雷射雕刻
■ 產地：台灣

100%

■ 尺寸：440×140×41 mm
■重量：1300g

80%

■ 尺寸：356.6×133×41mm
■ 重量：1100g

確切規格每個地區可能會有所不同，詳細請詢問各地代理商。

Ducky One

非背光

型號：DKON1608/ DKON1687

■ 結構：機械式結構
■ 軸：Cherry MX 機械軸
■ 錱帽材質：PBT 或 ABS
■印字技術：二色成形或雷射雕刻
■ 產地：台灣

100%

■ 尺寸：440×140×41 mm
■重量：1300g

80%

■ 尺寸：356.6×133×41mm
■ 重量：1100g

確切規格每個地區可能會有所不同，詳細請詢問各地代理商。

Ducky One 2

RGB LED燈

型號：DKON1808ST/DKON1887ST

■ 結構：機械式結構
■ 軸：Cherry MX 機械軸
■ 錱帽材質：PBT或ABS
■印字技術：二色成形或雷射雕刻
■ 產地：台灣

100%

■ 尺寸：440×135×40 mm
■ 重量：1100g

80%

■ 尺寸：365×135×40mm
■ 重量：950g

確切規格每個地區可能會有所不同，詳細請詢問各地代理商。

Ducky One 2

單色LED燈

型號：DKON1808S/DKON1887S

■ 結構：機械式結構
■ 軸：Cherry MX 機械軸
■ 錱帽材質：PBT或ABS
■印字技術：二色成形或雷射雕刻
■ 產地：台灣

100%

■ 尺寸：440×135×40 mm
■ 重量：1100g

80%

■ 尺寸：365×135×40mm
■ 重量：950g

確切規格每個地區可能會有所不同，詳細請詢問各地代理商。

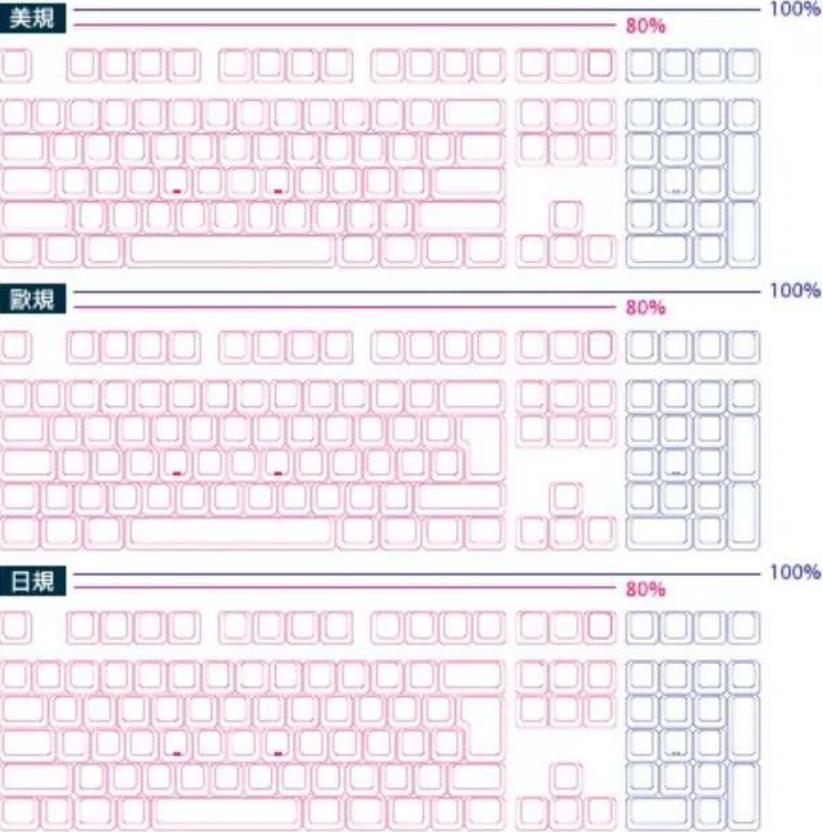

美規

歐規

日規

Ducky One 2

非背光

型號：DKON1808/ DKON1887

■ 結構：機械式結構
■ 軸：Cherry MX 機械軸
■ 錱帽材質：PBT或ABS
■印字技術：二色成形或雷射雕刻
■ 產地：台灣

100%

■ 尺寸：440×135×40 mm
■ 重量：1100g

80%

■ 尺寸：365×135×40mm
■ 重量：950g

確切規格每個地區可能會有所不同，詳細請詢問各地代理商。

美規

歐規

日規

USB輸出字元加速功能

註：

進行USB輸出字元加速設定時，只有在「Function Mode模式」下才能進行切換，在一般模式下無法立即切換。

USB輸出字元加速模式在不同遊戲程式的設計方式下，可能會有不同表現結果，請依使用習慣自行調整。

Fn+	ESC	=	開啟/關閉 Function Mode模式	必須壓住3秒鐘切換
	F1		首字延遲1倍(預設)	調整 USB Repeat Delay Time,以紅色表示倍數
	F2		首字延遲2倍
	F3		首字延遲4倍
	F4		首字延遲8倍
	Alt+F1		字元重覆頻率1倍(預設)	調整 USB Repeat Rate,以綠色表示倍數
	Alt+F2		字元重覆頻率2倍
	Alt+F3		字元重覆頻率4倍
	Alt+F4		字元重覆頻率8倍

Fn+	F9	=	開啟/關閉 Function Mode模式	必須壓住3秒鐘切換
	F1		首字延遲1倍(預設)	調整USB Repeat Delay Time
	F2		首字延遲2倍
	F3		首字延遲4倍
	F4		首字延遲8倍
	F5		字元重覆頻率1倍(預設)	調整USB Repeat Rate
	F6		字元重覆頻率2倍
	F7		字元重覆頻率4倍
	F8		字元重覆頻率8倍

單色燈光操作模式

Fn+F10

第一次：100%全亮模式

第二次：呼吸燈模式

第三次：雨滴模式

第四次：單點亮模式

第五次：漣漪模式

第六次：關閉所有燈光效果

● 以上各種模式，皆可透過下列操作來進行細節調整：

◆ Fn + ← : 降低速度
◆ Fn + → : 增加速度
◆ Fn + ↑ : 增加亮度
◆ Fn + ↓ : 降低亮度

● Fn + F10 按住3秒鐘，可以關閉所有燈光效果（含CM1、CM2）。

Abstract 3D geometric structure with green and yellow blocks on a dark background (no text or symbols)

RGB 燈光操作模式

Abstract 3D block structure composed of colored blocks (pink, blue, yellow) with no text or symbols

Fn+F9	第一次:100%全亮模式
	第二次:呼吸燈模式
	第三次:波浪模式
	第四次:蛇形跑馬燈模式
	第五次:單點亮模式
	第六次:漣漪模式
	第七次:極光模式
	第八次:關閉所有燈光效果

● 以上各種模式，皆可透過下列操作來進行細節調整：

◆ Fn + F5：調整紅色（R）亮度，10階。
◆ Fn + F6：調整綠色（G）亮度，10階。
◆ Fn + F7：調整藍色（B）亮度，10階。
◆ Fn + F8：清除紅色、綠色、藍色的顏色設定值。
◆ Fn + 空白鍵（調色盤）：

開啟調色盤顯示108/87種不同顏色，只要點選想要的顏色即完成顏色設定。

◆ Fn + ← : 降低速度
◆ Fn + → : 增加速度

● Fn + F9 按住3秒鐘，可以關閉所有燈光效果（含CM1、CM2）。

RGB 混色燈光操作模式

Abstract 3D block structure composed of blue, yellow, and pink blocks on a dark background (no text or symbols)

Fn+F10	第一次:循環模式
	第二次:波浪模式
	第三次:蛇形跑馬燈
	第四次:雨滴模式
	第五次:隨機單點亮模式
	第六次:漣漪模式
	第七次:極光模式
	第八次:關閉所有燈光效果
●以上各種模式,皆可透過下列操作來進行細節調整:◆Fn+←:降低速度◆Fn+→:增加速度●Fn+F10按住3秒鐘,可以關閉所有燈光效果(含CM1、CM2)。

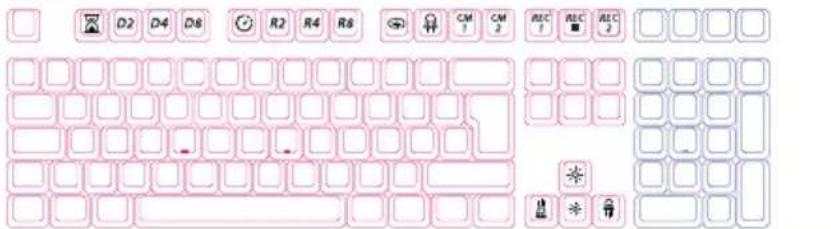

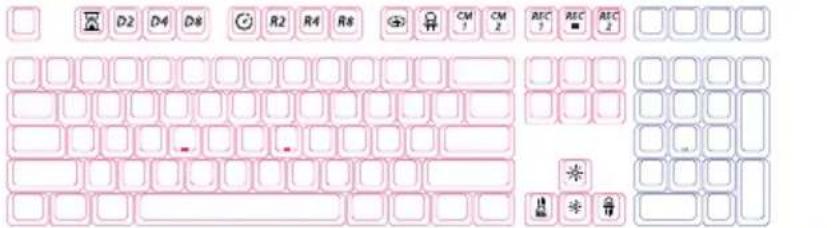

記憶區域背光

註：

當進入錄製模式後，

Caps Lock會顯示當前要

設定的顯示顏色、亮度。

Fn + F11	CM1依序有不同動作:第1段:依玩家設定的區域與顏色顯示第2段:依玩家設定的區域循環變色顯示第3段:OFF關閉CM1
Fn + F12	CM2依序有不同動作:第1段:依玩家設定的區域與顏色顯示第2段:依玩家設定的區域循環變色顯示第3段:OFF關閉CM2
Fn + PrtSc	REC1
Fn + Pause	REC2
Caps Lock + ↑ ↓	設定燈光亮度
Caps Lock + F5 / F6 / F7 [DSGG]	設定紅色/綠色/藍色燈光顏色
Caps Lock + F8	清除所有燈光
Caps Lock + 空白鍵	開啟調色盤
Caps Lock + Scroll Lock	REC Over,完成錄製

行動電源Demo模式

壓住按鍵左Ctrl + 左Shift + Caps Lock，再輸入電源

此模式下無法記憶，每次使用皆須重新插拔

註：

適合插在行動電源或USB充電座提供燈光效果展示之用，不送出鍵盤訊號。

店家櫥窗Demo模式，用以展示多色Demo

Fn + Alt + Ctrl 達3秒

開啟/關閉展示多種背光模式

鍵盤供應電力調整

USB3.0供電模式（預設模式）

按住右Alt+空白鍵，再將USB插入電腦

USB2.0供電模式

按住左Alt+空白鍵，再將USB插入電腦

回復出廠設定

美規、歐規

左Windows鍵 + 右Windows鍵

日規

Fn + 左Windows鍵

註：壓住3秒後，鍵盤或指示燈會閃3下表示回復。

Windows Lock 功能

Fn + 任一Alt + 任一Win键

註：壓住3秒後，鍵盤或指示燈會閃3下表示切換完成（預設為關閉）。

滑鼠控制功能

開啟/關閉（預設）：

80% (TKL Size)

→ Fn + Scroll Lock

100% (Full Size)

→Fn + Number Lock

提示：

最右邊的M指示燈亮起，代表開啟滑鼠功能。

滑鼠功能示意图

80% (TKL Size)

Three identical empty rounded squares arranged in a triangular pattern (no text or symbols)

100% (Full Size)

DIP 指撥開關功能

若將鍵盤接上特殊器材（如KVM）等其他裝置，建議切換成6-Key Rollover達到最高支援性。
■當進行 N-Key Rollover 與 6-Key Rollover 模式切換時，請重新插拔且須讓鍵盤完全斷電 15秒才能順利切換。
■只有在 N-Key Rollover 模式（預設模式）下才能更新韌體。

DIP1\~DIP3決定Fn鍵位置（預設為OFF、OFF、OFF）：

DIP1	DIP2	DIP3
ON	ON	ON
OFF	ON	ON
ON	OFF	ON
OFF	OFF	ON
ON	ON	OFF
OFF	ON	OFF
OFF	OFF	OFF
ON	OFF	OFF

Ctrl	Win	Alt		Alt	Win		Ctrl
Fn	Win	Alt		Alt	Win		Ctrl
Ctrl	Fn	Alt		Alt	Win		Ctrl
Ctrl	Win	Fn		Alt	Win		Ctrl
Ctrl	Win	Alt		Fn	Win		Ctrl
Ctrl	Win	Alt		Alt	Fn		Ctrl
Ctrl	Win	Alt		Alt	Win	Fn	Ctrl
Ctrl	Win	Alt		Alt	Win		Fn

DIP4	OFF(預設值)	ON
	N-Key Rollover任意全鍵輸出	6-Key Rollover任意6鍵輸出

Ducky Macro V2.0

Step1. 選取要錄製的Profile

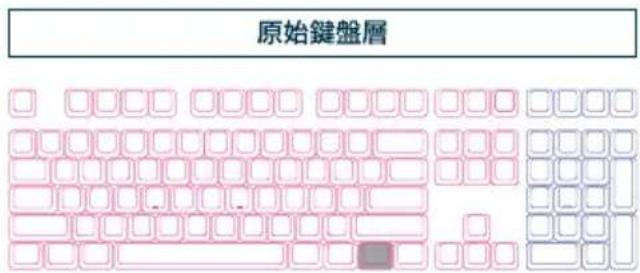

Fn+	1	=	切換至第1組設定	原始鍵盤功能(預設值)
	2		切換至第2組設定	可自定義按鍵Macro功能
	3		切換至第3組設定
	4		切換至第4組設定
	5		切換至第5組設定
	6		切換至第6組設定

註：當切換完後，Caps Lock或指示燈會閃爍該設定值數字的次數。

Step2. 進入錄製模式

按住Fn + Ctrl 3秒進入錄製模式，進入後Caps Lock或指示燈會慢速閃爍。

Step3. 按下按鍵

按下想要錄製的按鍵，按下後，該按鍵會亮起（非背光版本則不會），Caps Lock或指示燈會快速閃爍。

Step4. 輸入想要的按鍵設定

輸入想要設定的按鍵功能、Macro執行情形、Macro時間間隔或是多媒體功能鍵。

Step5. 結束錄製或是錄製其他按鍵

按下Fn + Ctrl結束Macro錄製，或是按下Fn + Alt繼續錄製其他按鍵。

Ducky Macro V2.0 基本快捷鍵功能

3D geometric illustration of stacked green blocks on a yellow base (no text or symbols)

Macro執行情形選項

Fn+	Q	=	按1下後執行1次Macro
	W		按1次後持續執行Macro,直到按下第2次按鍵才停止
	E		按住按鍵時持續執行Macro,直到放開按鍵才停止

註：執行Macro過程中，若有壓下其他按鍵時則停止原始Macro之輸出。

Macro時間間隔選項

Fn+	1	=	0.02s
	2		0.1s
	3		0.2s
	4		0.4s
	5		0.8s
	6		1s

註：

● Macro預設輸入會以使用者打字的時間進行記錄儲存。

● Macro開啟/跳出錄製快捷鍵：Fn + Ctrl 3秒。

Ducky Macro V2.0 基本快捷鍵功能

Abstract 3D block structure with pink, blue, and yellow blocks on a dark background (no text or symbols)

多媒體鍵功能設定

Fn + Windows鍵 + 下方按鍵
A	音量靜音	M	搜尋
B	音量變大	N	上一頁
C	音量變小	O	下一頁
D	播放/暫停	P	滑鼠左鍵
E	停止	Q	滑鼠右鍵
F	下一首	R	滑鼠中鍵
G	上一首	S	滑鼠游標向上
H	計算機	T	滑鼠游標向下
I	我的電腦	U	滑鼠游標向左
J	瀏覽器首頁	V	滑鼠游標向右
K	郵件	W	滑鼠滾輪向上捲動
L	多媒體程式	X	滑鼠滾輪向下捲動

清除單一個設定檔的Macro設定

美規、歐規	任一個Windows鍵+空白鍵3秒
日規	Windows鍵+空白鍵3秒

註：需錄製後才可使用。

Ducky Macro V2.0

無法設定Macro功能的按鍵

Fn

Fn + ESC

Fn + F1~F12

Fn + Print Screen

Fn + Scroll Lock

Fn + Pause

Fn + 0~9

Fn + Ctrl

Fn + Alt

Fn + windows

Fn + ↑ ↓ ← →

Fn + Space

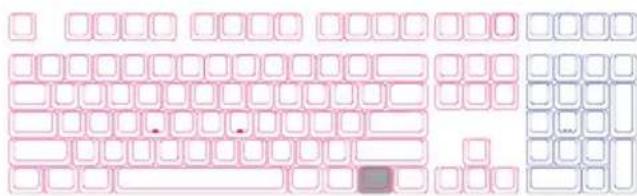

可設定Macro的按鍵（以美規為例）

● 白色按鍵為可設定的區域，灰色按鍵為不可設定的區域。

● 白色按鍵為可設定的區域，灰色按鍵為不可設定的區域。

Ducky Macro V2.0 使用範例

注意事項：

請先將設定檔設定成Profile 2\~6，才可以進行Macro設定。

情境A

想要將Z設定成Q輸出

操作方式

1. 按住Fn + Ctrl 達3秒鐘，進入錄製Macro模式。
2. 按下Z，選擇要被設定的按鍵。
3. 按下Q，輸入想要錄製的結果。
4. Fn + Ctrl，完成Macro錄製。

情境B

想要按下Fn+A後連續輸出文字「ABC」直到使用者放開按鍵才停止動作

操作方式

1. 按住Fn + Ctrl達3秒鐘，進入錄製Macro模式。
2. 按下Fn+A，選擇要被設定的按鍵。
3. 按下A、B和C，輸入想要錄製的結果。
4. Fn + E，選擇Macro執行情形。
5. Fn + Ctrl，完成Macro錄製。

情境C

在Windows系統下，想要按下F1就能顯示桌面

操作方式

1. 按住Fn + Ctrl 達3秒鐘，進入錄製Macro模式。
2. 按下F1，選擇要被設定的按鍵。
3. 按住Windows鍵 + D，輸入想要錄製的結果。
4. Fn + Ctrl，完成Macro錄製。

情境D

在Windows系統下，想要將M設定成音量靜音功能

操作方式

1. 按住Fn + Ctrl 達3秒鐘，進入錄製Macro模式。
2. 按下M，選擇要被設定的按鍵。
3. 按住Fn + Windows鍵 + A，輸入想要錄製的結果。
4. Fn + Ctrl，完成Macro錄製。

Ducky Channel

7

Ducky One

RGB LED

Model: DKON1708ST/ DKON1687ST

■ Type: Mechanical Keyboard
■ Switch: Cherry MX Switches
■ Keycap Material: PBT or ABS
■ Legend printing:

Double-Shot or Laser engraved

■ Origin of Production: Taiwan

Full size

Size: 440 x 140 x 41 mm
Weight: 1300g

Tenkeyless

Size: 356.6 x 133 x 41 mm
Weight: 1100g

For more information on the specs and details of our keyboards, please contact the distributor for your region.

Ducky One

Single color LED

Model: DKON1608S/ DKON1687S

■ Type: Mechanical Keyboard
■ Switch: Cherry MX Switches
■ Keycap Material: PBT or ABS
■ Legend printing:

Double-Shot or Laser engraved

■ Origin of Production: Taiwan

Full size

Size: 440 x 140 x 41 mm
Weight: 1300g

Tenkeyless

Size: 356.6 x 133 x 41 mm
Weight: 1100g

For more information on the specs and details of our keyboards, please contact the distributor for your region.

Ducky One

Non-backlit

Model: DKON1608/ DKON1687

■ Type: Mechanical Keyboard
■ Switch: Cherry MX Switches
■ Keycap Material: PBT or ABS
■ Legend printing:

Double-Shot or Laser engraved

■ Origin of Production: Taiwan

Full size

Size: 440 x 140 x 41 mm
Weight: 1300g

Tenkeyless

Size: 356.6 x 133 x 41 mm
Weight: 1100g

For more information on the specs and details of our keyboards, please contact the distributor for your region.

Ducky One 2

RGB LED

Model: DKON1808ST/ DKON1887ST

■ Type: Mechanical Keyboard
■ Switch: Cherry MX Switches
■ Keycap Material: PBT or ABS
■ Legend printing:

Double-Shot or Laser engraved

■ Origin of Production: Taiwan

Full size

Size: 440 x 135 x 40 mm
Weight: 1100g

Tenkeyless

Size: 365 x 135 x 40 mm
Weight: 950g

For more information on the specs and details of our keyboards, please contact the distributor for your region.

Ducky One 2

Single color LED

Model: DKON1808S/ DKON1887S

■ Type: Mechanical Keyboard
■ Switch: Cherry MX Switches
■ Keycap Material: PBT or ABS
■ Legend printing: Double-Shot or Laser engraved
■ Origin of Production: Taiwan

Full size

Size: 440 x 135 x 40 mm
Weight: 1100g

Tenkeyless

Size: 365 x 135 x 40 mm
Weight: 950g

For more information on the specs and details of our keyboards, please contact the distributor for your region.

Ducky One 2

Non-backlit

Model: DKON1808/ DKON1887

■ Type: Mechanical Keyboard
■ Switch: Cherry MX Switches
■ Keycap Material: PBT or ABS
■ Legend printing: Double-Shot or Laser engraved
■ Origin of Production: Taiwan

Full size

Size: 440 x 135 x 40 mm
Weight: 1100g

Tenkeyless

Size: 365 x 135 x 40 mm
Weight: 950g

For more information on the specs and details of our keyboards, please contact the distributor for your region.

USB Repeat Acceleration

Note:

USB Repeat

Acceleration can only

be adjusted under

"Function Mode."

USB Repeat

Acceleration may work differently in different applications. Please use a suitable setting accordingly.

Fn+	ESC	=	Function Mode On/ Off	Must Hold for 3 seconds
	F1		Repeat Delay 1x (Default)	Adjust USB Repeat Delay Time
	F2		Repeat Delay 2x
	F3		Repeat Delay 4x
	F4		Repeat Delay 8x
	Alt+F1		Repeat Rate 1x	Adjust USB Repeat Rate Time
	Alt+F2		Repeat Rate 2x
	Alt+F3		Repeat Rate 4x
	Alt+F4		Repeat Rate 8x

Fn+	F9	=	Function Mode On/ Off	Must Hold for 3 seconds
	F1		Repeat Delay 1x (Default)	Adjust USB Repeat Delay Time
	F2		Repeat Delay 2x
	F3		Repeat Delay 4x
	F4		Repeat Delay 8x
	F5		Repeat Rate 1x	Adjust USB Repeat Rate Time
	F6		Repeat Rate 2x
	F7		Repeat Rate 4x
	F8		Repeat Rate 8x

Single Color LED Backlit Modes

Fn+F10

First Mode: 100% Full Backlit Mode

Second Mode: Breathe Mode

Third Mode: Rain Drop Mode

Fourth Mode: Reactive Mode

Fifth Mode: Ripple Mode

Sixth Mode: Backlit Off

● All above modes can be adjusted with the following key sequence:

◆ Fn + ← : Decrease speed
◆ Fn + → : Increase speed
◆ Fn + ↑ : Increase brightness
◆ Fn + ↓ : Decrease brightness

● Hold Fn + F10 for 3 seconds to turn off all backlit (including CM1 and CM2).

Abstract 3D geometric structure with green and yellow blocks on a dark blue background (no text or symbols)

RGB LED

Backlit Modes

Abstract 3D block structure with pink, blue, and yellow blocks on a dark background (no text or symbols)

Fn+F9

First Mode: 100% Full Backlit Mode

Second Mode: Breathe Mode

Third Mode: Wave Mode

Fourth Mode: Snake Marquee Mode

Fifth Mode: Reactive Mode

Sixth Mode: Ripple Mode

Seventh Mode: Aurora Mode

Eighth Mode: Backlit Off

● The backlit modes above can be adjusted using the following:

◆ Fn + F5: Adjust Color Red (R) brightness. 10 Levels.

◆ Fn + F6: Adjust Color Green (G) brightness. 10 Levels.

◆ Fn + F7: Adjust Color Blue (R) brightness. 10 Levels.

◆ Fn + F8: Erase Red, Green and Blue color setting.

◆ Fn + Spacebar (Color Palette): Activate Color Palette to display 108/87 different colors (US ANSI keyboard as example), press on the desired color, all the keys will automatically change to match.

◆ Fn + ←: Decrease speed

◆ Fn + →: Increase speed

● Hold Fn + F9 for 3 seconds to turn off all backlit (including CM1 and CM2).

RGB LED MIX Backlit Modes

Abstract 3D block structure composed of blue, yellow, and pink blocks with cross symbols on top (no text or labels)

Fn+F10	First Mode: Color Cycle Mode
	Second Mode: Wave Mode
	Third Mode: Snake Marquee Mode
	Fourth Mode: Rain Drop Mode
	Fifth Mode: Reactive Mode Advanced
	Sixth Mode: Ripple Mode
	Seventh Mode: Aurora Mode
	Eighth Mode: Backlit Off
● All above modes can be adjusted with the following key sequence:◆ Fn + ←: Decrease speed◆ Fn + →: Increase speed● Hold Fn + F10 for 3 seconds to turn off all backlit (including CM1 and CM2).

LED Zone

Customization Modes

Note:

When starting recording mode, Caps Lock will display the current LED Color and brightness.

Demo Mode

Hold Left Ctrl + Left Shift + Caps Lock then plug the keyboard into power source.

Note:

This mode will not send any keycodes and will not function as a keyboard.

Please unplug and plug in the keyboard to restart the keyboard back to normal keyboard mode.

Demo Mode to showcase

Fn + Alt + Ctrl for 3 sec

Hold ON/OFF display Single LED Backlit Modes.

Keyboard Power Mode

USB3.0 Power Mode (Default)

Hold Right Alt + spacebar and plug in USB port.

USB2.0 Power Mode

Hold Left Alt + spacebar and plug in USB port.

Reset Back to Factory Defaults

US ANSI and EU ISO layout

Left + Windows key + Right Windows key

JP JIS layout

Fn+ Windows Key

Note:

Hold for 3 seconds. The keyboard's backlit will flash 3 times to indicate the keyboard have been reset.

Windows Lock Feature

Fn + any Alt keys + any Windows keys for 3 seconds, the keyboard's backlit or indicator lights will flashes 3 times to indicate the Windows lock keys have been turned ON/OFF(Default).

Mouse Function

ON/OFF (default setting):

TKL, Tenkeyless

→ Fn + Scroll Lock

Full Size

→ Fn + Number Lock

Note:

The corner right indicator "M" key will light up upon activation.

Mouse function diagram

TKL, Tenkeyless

Five identical empty rounded squares arranged in a triangular pattern (no text or symbols)

Full Size

DIP Switch Functions

For compatibility with KVM or operating systems that does not support N-Key Rollover (NKRO), it is recommended to switch to 6-Key Rollover (6KRO) mode.
- Keep the keyboard unplugged for 15 seconds after switching between NKRO and 6KRO mode before plugging the keyboard into the USB port.
■ Keyboard cannot be updated under 6KRO. Please keep the keyboard in NKRO mode (Default) to update the firmware.

DIP1\~DIP3 to assign the position of Fn key (Default is OFF、OFF、OFF):

DIP1	DIP2	DIP3
ON	ON	ON
OFF	ON	ON
ON	OFF	ON
OFF	OFF	ON
ON	ON	OFF
OFF	ON	OFF
OFF	OFF	OFF
ON	OFF	OFF

Ctrl	Win	Alt		Alt	Win		Ctrl
Fn	Win	Alt		Alt	Win		Ctrl
Ctrl	Fn	Alt		Alt	Win		Ctrl
Ctrl	Win	Fn		Alt	Win		Ctrl
Ctrl	Win	Alt		Fn	Win		Ctrl
Ctrl	Win	Alt		Alt	Fn		Ctrl
Ctrl	Win	Alt		Alt	Win	Fn	Ctrl
Ctrl	Win	Alt		Alt	Win		Fn

DIP4	OFF (Default)	ON
	N-Key Rollover mode	6-Key Rollover mode

Ducky Macro V2.0

Abstract 3D block structure with pink and blue blocks and yellow blocks, no text or symbols present

Step1. Profile Selections

Fn+	1	=	Switch to profile 1	Factory settings (Default)
	2		Switch to profile 2	Customize Macro Key Features
	3		Switch to profile 3
	4		Switch to profile 4
	5		Switch to profile 5
	6		Switch to profile 6

Note:

Once the profile is selected then the Caps Lock or indicator lights will blink in the amount of selected profile number.

Step2. To enter Macro recording

Press Fn followed by Ctrl and hold both keys for 3 seconds to enter Macro recording.

Once in recording mode the Caps Lock or indicator lights will flash slowly.

Step3. Press a key to start recording Macro

Press on the key you want to use to activate Macro. The key pressed will blink (Non-backlit version will not) and the Caps Lock or indicator lights will flash swiftly.

Step4. Recording Macro

Enter any key, and choose the Macro implementation and Record Time option.

Step5. To exit or continuing recording

Press Fn+Ctrl to exit recording or press Fn+Alt to continue recording more keys.

Ducky Macro V2.0 Hotkeys Function

3D geometric illustration of a green and yellow block structure with a cross symbol on top (no text or labels)

Macro Implementation Option
Fn+	Q	=	Start to run Macro by pressing a key.
	W		Start to run Macro by pressing down the key once until the key is being pressed again to stop.
	E		Start to run Macro by holding down the keys until it is let go.

Note:
When sending Macro output, pressing any keys will break the ongoing Macro.

Macro Record Time Option
Fn+	1	=	0.02s
	2		0.1s
	3		0.2s
	4		0.4s
	5		0.8s
	6		1s

Note:

- Default Marco function will be based on the user's typing speed and record it.

● Macro Open/ Shortcut keys recording: Hold Fn + Ctrl for 3 sec.

Ducky Macro V2.0 Hotkeys Function

Abstract 3D block structure with pink, blue, and yellow blocks on a dark background (no text or symbols)

Multimedia function keys

Fn + Windows Key + Keys below
A	Mute	M	Search
B	Volume up	N	Previous page
C	Volume down	O	Next page
D	Play / Pause	P	Mouse Left Click
E	Stop	Q	Mouse Right Click
F	Next playlist	R	Mouse Middle Click
G	Previous playlist	S	Mouse Cursor Up
H	Calculator	T	Mouse Cursor Down
I	My Computer	U	Mouse Cursor Left
J	Browser	V	Mouse Cursor Right
K	Mail	W	Mouse Scroll Up
L	Multimedia	X	Mouse Scroll Down

Reset Macro setting for single profile
Note: Need to be recorded first before use.

US ANSI and EU ISO layout	Hold any Windows key + Spacebar for 3 seconds.
JP JIS layout	Hold Windows key + Spacebar for 3 seconds.

Ducky Macro V2.0

Unable to set Macro function

Fn

n+F1\~F12

Fn + Print Screen

Fn + Scroll Lock

Fn + Pause

Fn + 0\~9

Fn + Ctrl

Fn + Alt

Fn + windows

Fn + ↑ ↓ ← →

Fn + Space

Keys can be set to Macro (US ANSI keyboard as example)

Default Layer

Illustration of a standard computer keyboard layout with pink and white square outlines (no text or symbols)

● White keys can be set to Macro, grey keys cannot be set to Macro.

Fn Layer

● White keys can be set to Macro, grey keys cannot be set to Macro.

Ducky Macro V2.0 Set Up Example

Note:

Set the Profile from Profile 2\~6 before setting Macro.

Example A Configure the key "Z" to "Q" output.

Steps:

1. Hold Fn + Ctrl for 3 seconds, to enter Macro recording.
2. Press Z, press on the key you want to use to activate Macro.
3. Press Q, enter any key, and choose the Macro implantation.
4. Fn + Ctrl/ Fn + Alt, to exit recording/ to continue recording more keys.

Example B Holding "Fn + A" then type 「ABC」 until release the key to stop ongoing output.

Steps:

1. Hold Fn + Ctrl for 3 seconds, to enter Macro recording.
2. Press Fn + A, press on the key you want to use to activate Macro.
3. Typing A, B and C, to record ongoing Macro.
4. Press Fn + E, select implantations option.
5. Fn + Ctrl/ Fn + Alt, to exit recording/ to continue recording more keys.

Example C To set F1 as show "Desktop" (under Windows system)

Steps:

1. Hold Fn + Ctrl for 3 seconds, to enter Macro recording.
2. Press F1, press on the key you want to use to activate Macro.
3. Hold Windows key + D, enter any key, and choose the Macro implantation.
4. Fn + Ctrl/ Fn + Alt, to exit recording/ to continue recording more keys.

Example D To set F5 as "mute volume" (under Windows system)

Steps:

1. Hold Fn + Ctrl for 3 seconds, to enter Macro recording.
2. Press F5, press on the key you want to use to activate Macro.
3. Press Fn + Windows key + A, enter any key, and choose the Macro implantation.
4. Fn + Ctrl/ Fn + Alt, to exit recording/ to continue recording more keys.

Ducky Channel

7

Abstract 3D cube logo with pink, blue, and yellow blocks forming a geometric shape (no text or symbols)

www.duckychannel.com.tw
