Produkttyp	Induktionskochfeld (Einbau-Kochfeld)
Marke	AEG
Modell	HE5326MM50
Anzahl der Kochzonen	2 Kochzonen + 1 flexible Induktionskochfläche
Heiztechnologie	Induktion
Stromversorgung	220 - 240 V, 50 - 60 Hz, 7.4 kW
Abmessungen (Breite x Tiefe)	ca. 590 x 520 mm
Gewicht	ca. 9.5 kg
FlexiBridge Funktion	3 Modi: Standard, Big Bridge, Max Bridge
Leistungsstufen	9 Kochstufen + Power-Funktion
Timer Funktionen	Kurzzeitmesser, CountUp Timer, Kurzzeit-Wecker
Kindersicherung	Ja, über Sensorfeld aktivierbar
Verriegelung	Ja, zum Sperren des Bedienfelds
Restwärmeanzeige	OptiHeat Control (3-stufig)
Abschaltautomatik	Ja, bei Überhitzung, Überkochen, etc.
Power-Management	Ja, automatische Leistungsreduzierung bei Überlast
OffSound Control	Signaltöne ein-/ausschaltbar
Oberflächenmaterial	Glaskeramik
Reinigung	Spezieller Glaskeramikreiniger und -schaber empfohlen
Umwelteigenschaften	Energieeffiziente Induktion, Öko Timer

Häufig gestellte Fragen - HE5326MM50 AEG

Wie schalte ich die Kindersicherung ein?

Das Kochfeld muss ausgeschaltet sein. Berühren Sie das Sensorfeld Verriegelung/Kindersicherung, bis L blinkt. Berühren Sie dann + des Timers. L leuchtet 4 Sekunden und die Kindersicherung ist aktiv.

Was bedeutet die Fehlermeldung E4?

E4 erscheint, wenn das Kochgeschirr leer gekocht ist und die Überhitzungsschutzfunktion aktiviert wurde. Schalten Sie das Kochfeld aus, entfernen Sie das heiße Kochgeschirr und lassen Sie es abkühlen. Schalten Sie die Kochzone nach ca. 30 Sekunden wieder ein. Wenn der Fehler weiterhin besteht, prüfen Sie die Kompatibilität des Kochgeschirrs.

Wie verwende ich die flexible Induktionskochfläche (FlexiBridge)?

Drücken Sie das Sensorfeld FlexiBridge (800), um zwischen den Modi Standard, Big Bridge und Max Bridge zu wechseln. Der Modus wird auf dem Display angezeigt. Stellen Sie das Kochgeschirr mittig auf die entsprechende Fläche. Die Kochstufe wird mit den linken Einstellknöpfen reguliert.

Kann ich die Signaltöne des Kochfelds ausschalten?

Ja, schalten Sie das Kochfeld aus. Berühren Sie das Sensorfeld Verriegelung/Kindersicherung für 3 Sekunden, dann erneut 3 Sekunden. Im Display erscheint SA oder SE. Wählen Sie mit den Timer-Tasten: SA für Ton aus, SE für Ton an.

Welches Kochgeschirr ist für Induktion geeignet?

Geeignet sind Töpfe und Pfannen aus Gusseisen, Edelstahl, emailiertem Stahl oder mit mehrlagigem Boden. Test: Ein Magnet muss am Boden haften. Nicht geeignet sind Aluminium, Kupfer, Glas, Keramik und Porzellan.

Wie reinige ich das Kochfeld richtig?

Entfernen Sie verschüttete Speisen sofort, besonders Zucker und Plastik. Lassen Sie das Kochfeld abkühlen. Verwenden Sie einen speziellen Glaskeramikreiniger und ein weiches Tuch. Für hartnäckige Verschmutzungen nutzen Sie einen Reinigungsschaber im flachen Winkel.

Was ist die Power-Funktion und wie aktiviere ich sie?

Die Power-Funktion bietet eine zusätzliche Leistungssteigerung für eine Kochzone. Berühren Sie das Sensorfeld POWER (P). Die Anzeige zeigt P. Die Funktion schaltet nach einer begrenzten Zeit automatisch auf die höchste Kochstufe zurück.

Warum schaltet sich das Kochfeld automatisch aus?

Die Abschaltautomatik aktiviert sich, wenn z.B. das Bedienfeld länger als 10 Sekunden bedeckt ist, das Kochfeld überhitzt (leeres Kochgeschirr), oder keine Kochstufe gewählt wurde. Auch bei inaktiven Kochzonen nach längerer Zeit schaltet es ab. Die Abschaltzeit hängt von der Kochstufe ab.

Was bedeutet die Anzeige 'F' auf dem Display?

Das Symbol F zeigt an, dass das Kochgeschirr ungeeignet oder zu klein ist, oder dass kein Kochgeschirr auf der Kochzone steht. Verwenden Sie geeignetes Induktionsgeschirr mit ausreichendem Durchmesser.

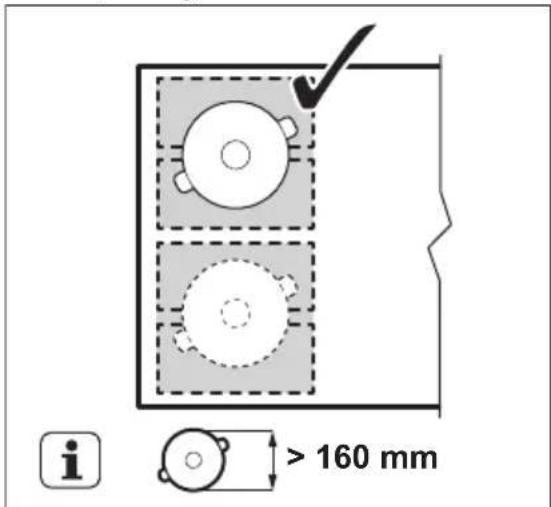

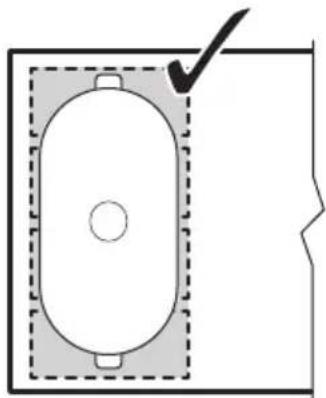

Kann ich die flexible Kochfläche auch für große Bräter nutzen?

Ja, wählen Sie den Modus Max Bridge (alle vier Bereiche zusammengeschaltet). Stellen Sie den Bräter mittig auf die gesamte Fläche. Der Bodendurchmesser sollte mindestens 3 Bereiche abdecken. Die Kochstufe wird mit dem linken äußeren Knopf eingestellt.

BEDIENUNGSANLEITUNG HE5326MM50 AEG

1. SICHERHEITSHINWEISE....2
2. SICHERHEITSANWEISUNGEN....5
3. GERÄTEBESCHREIBUNG......7
4. TÄGLICHER GEBRAUCH....9
5. FLEXIBLE INDUKTIONSKOCHFLÄCHE....12
6. TIPPS UND HINWEISE....14
7. REINIGUNG UND PFLEGE....16
8. FEHLERSUCHE....17
9. MONTAGE....20
10. TECHNISCHE DATEN....22
11. ENERGIEEFFIZIENZ....22

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können.

Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Sich Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu holen:

Ihr Produkt für einen besseren Service zu registrieren:

Registrieren Sie Ihr Produkt für einen besseren Service:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät kaufen:

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden: Modell, Produktnummer (PNC), Seriennummer.

Diese Informationen finden Sie auf dem Typenschild.

① Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

1. ⚠ SICHERHEITSHINWEISE

1. ⚠ SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen

oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen.

- Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.

- Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Berührbare Teile sind heiß.

- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

- Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.

- Kinder bis zu 3 Jahren sind während des Betriebs unbedingt von dem Gerät fernzuhalten.

1.2 Allgemeine Sicherheit

- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

- Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

- WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

- Versuchen Sie NICHT einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

• VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.

- WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.

- Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

- Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.

- Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus, um einen Stromschlag zu vermeiden.

- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

- WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von ihm in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung. • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Bewegen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Achten Sie darauf, eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.
• Achten Sie darauf, dass zwischen der Arbeitsplatte und dem Gerät darunter ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen. • Das Gerät muss geerdet sein.
• Stellen Sie vor dem Anschluss des Kochfelds an den Backofen und den anderen Anschüssen sicher, dass die Anschlussklemmen der beiden Geräte nicht an die Spannungsversorgung angeschlossen sind.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich anderenfalls an eine Elektrofachkraft.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (falls vorhanden) verwendet werden, kann der Anschluss überhitzen.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für das Kabel.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Erdschlüsse, Kontakte. • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor. Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Verlassen Sie sich nicht auf die Topferkennung.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.
• Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
• Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.

WARNUNG!

Brand- und Explosionsgefahr!

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern. • Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Legen Sie keine heißen Topfdeckel auf die Glasoberfläche des Kochfeldes.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.
• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

2.4 Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen. Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung.
• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden

3. GERÄTEBESCHREIBUNG

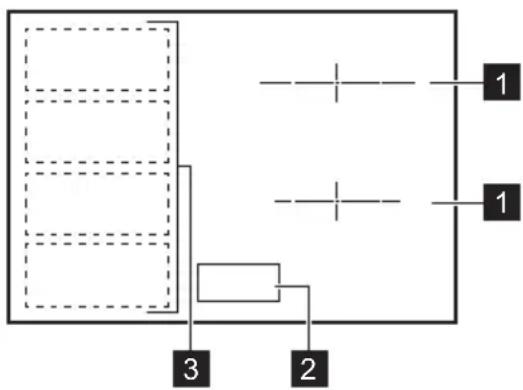

3.1 Kochfeldanordnung

Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

2.5 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab und entsorgen Sie es.

2.6 Service

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
• Verwenden Sie ausschließlich Originalersatzteile.

1 Induktionskochzone 2 Bedienfeld 3 Flexible Induktionskochfläche bestehend aus vier Bereichen

3.2 Bedienfeldanordnung

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen.

	Sen-sorfeld	Funktion Kommentar
1	800	FlexiBridge Umschalten zwischen den drei Modi der Funktion.
2	- Kochstufenanzeige Zeigt die Kochstufe an.
3	- Kochzonen-Anzeigen des Timers	Zeigt an, für welche Kochzone die Zeit ein-gestellt wurde.
4	- Timer-Anzeige Zeigt die Zeit in Minuten an.
5	1	- Auswählen der Kochzone.
6	+/-	- Erhöhen oder Verringern der Zeit.
7	☐	Verriegeln / Kindersiche-rung	Verriegeln/Entriegeln des Bedienfelds.
8	POWER	Power-Funktion Ein- und Ausschalten der Funktion.
9	- Kochstufenanzeige Anzeigen der Kochstufe für die flexible In-duktionskochfläche.

3.3 Anzeigen der Kochstufen

Display Beschreibung
☐	Die Kochzone ist ausgeschaltet.
	Die Kochzone ist eingeschaltet.
R	Die Funktion Ankochautomatik ist in Betrieb.
P	Power-Funktion ist eingeschaltet.
E + Zahl	Eine Störung ist aufgetreten.
E / Z	OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergaren/Warm-halten/Restwärme.
L	Die Funktion Verriegeln/Kindersicherung ist in Betrieb.
F	Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone.
-	Die Funktion Abschaltautomatik ist in Betrieb.

3.4 OptiHeat Control (Restwärmeanzeige, 3-stufig)

WARNUNG!

Verbrennungsgefahr durch Restwärme. Die Anzeige zeigt die Restwärmestufe an.

Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

4. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel "Sicherheitshinweise".

4.1 Korrekter Gebrauch des Kochfeldes

Das Kochfeld wird mit den Knöpfen des Backofens und dem Bedienfeld des Kochfelds bedient. Im Kapitel „Täglicher Gebrauch“ für den Backofen können Sie nachlesen, wie das Kochfeld bedient wird.

4.2 Abschaltautomatik

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet.
• Nach dem Einschalten des Kochfelds wird keine Kochstufe gewählt.
• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.
• Das Kochfeld wird zu heiß (wenn beispielsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.
• Sie verwenden ungeeignetes Kochgeschirr. Das Symbol leuchtet auf und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus.

Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:

Kochstufe Das Kochfeld wird ausgeschaltet nach
u, 1 - 2	6 Stunden
3 - 4 5 Stunden
5 4 Stunden
6 - 9 1,5 Stunden

4.3 Kochzonen-Anzeige

Die waagerechte Linie zeigt die maximale Größe des Kochgeschirrs an. Die Unterbrechung in der horizontalen Linie zeigt den kleinsten Kochgeschirrdurchmesser an.

Siehe Kapitel „Technische Daten“.

4.4 Ankochautomatik

Wenn Sie diese Funktion einschalten, lässt sich die erforderliche Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet.

Zum Einschalten der Funktion muss die Kochzone abgekühlt sein.

Einschalten der Funktion für eine

Kochzone: Drehen Sie den Knopf im Uhrzeigersinn, bis ☐ leuchtet. Stellen Sie dann gleich danach die gewünschte Kochstufe ein. Nach 3 Sekunden leuchtet ☐ auf.

Ausschalten der Funktion: Drehen Sie den Knopf entgegen dem Uhrzeigersinn.

4.5 Power-Funktion

Diese Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch wieder auf die höchste Kochstufe um.

Siehe Kapitel „Technische Daten“.

Einschalten der Funktion für eine

Kochzone: Berühren Sie POWER leuchtet auf.

Ausschalten der Funktion: Ändern Sie die Kochstufe.

4.6 Timer

Kurzzeitmesser

Mit dieser Funktion stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.

Stellen Sie zuerst die Kochstufe für die Kochzone und erst danach die Funktion ein.

Auswählen der Kochzone: Berühren Sie so oft, bis die Anzeige der gewünschten Kochzone aufleuchtet.

Einschalten der Funktion: Berühren Sie + des Timers, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Anzeige der Kochzone langsam blinkt, wird die Zeit heruntergezählt.

So wird die Restzeit angezeigt: Wählen Sie die Kochzone mit aus. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.

Ändern der Zeit: Wählen Sie die Kochzone mit aus. Berühren Sie oder —

Ausschalten der Funktion: Wählen Sie die Kochzone mit 1 und berühren Sie —. Die Restzeit wird auf 00

heruntergezählt. Die Anzeige der Kochzone erlischt. Zum Ausschalten der Funktion können Sie auch und gleichzeitig berühren.

Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet.

Ausschalten des Signaltons: Berühren Sie ⚠️

CountUp Timer (Garzeitmesser)

Mit dieser Funktion können Sie feststellen, wie lange eine Kochzone bereits in Betrieb ist.

Auswählen der Kochzone: Berühren Sie so oft, bis die Anzeige der gewünschten Kochzone aufleuchtet.

Einschalten der Funktion: Berühren Sie — des Timers. UP leuchtet auf. Wenn die Anzeige der Kochzone langsamer blinkt, wird die Zeit hochgezählt. Das Display schaltet um zwischen UP und der abgelaufenen Zeit (Minuten).

So können Sie feststellen, wie lange die Kochzone bereits in Betrieb ist:

Wählen Sie die Kochzone mit ⏻ aus. Die Anzeige der Kochzone blinkt schneller. Im Display wird die Einschaltdauer der Zone angezeigt.

Ausschalten der Funktion: Wählen Sie die Kochzone mit ① und berühren Sie + oder -. Die Anzeige der Kochzonen erlischt.

Kurzzeit-Wecker

Sie können diese Funktion als Kurzzeit-Wecker benutzen, wenn das Gerät eingeschaltet ist und die Kochzonen nicht in Betrieb sind. Das Display zeigt an.

Einschalten der Funktion: Berühren Sie ⚠. Berühren Sie + oder - des Timers, um die Zeit einzustellen. Die Anzeige der Kochzone erlischt automatisch nach 10 Sekunden. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt.

Ausschalten des Signaltons: Berühren Sie ⚠️

Ausschalten der Funktion: Schalten Sie die vordere linke Kochzone kurz ein und wieder aus.

Diese Funktion hat keine Auswirkung auf den Kochzonenbetrieb.

4.7 Verriegeln

Sie können die Sensorfelder des Kochfelds sperren, wenn Kochzonen eingeschaltet sind.

Stellen Sie zuerst die Kochstufe ein.

Einschalten der Funktion: Berühren Sie 4. Leuchtet 4 Sekunden auf. Der Timer bleibt eingeschaltet.

Ausschalten der Funktion: Berühren Sie ☐. Die vorherige Kochstufe wird angezeigt.

Diese Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.

4.8 Kindersicherung

Diese Funktion verhindert ein versehentliches Einschalten des Kochfelds.

Einschalten der Funktion: Das Kochfeld muss ausgeschaltet sein. Berühren Sie , bis blinkt. Berühren Sie . leuchtet 4 Sekunden.

Ausschalten der Funktion: Das Kochfeld muss ausgeschaltet sein. Berühren Sie , bis blinkt. Berühren Sie . leuchtet 4 Sekunden.

Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie die Kochzone ein. leuchtet. Berühren Sie , bis aufleuchtet. Stellen Sie die Kochstufe innerhalb von 4 Sekunden ein. Das Kochfeld kann jetzt benutzt werden. Diese Funktion wird erneut eingeschaltet, sobald das Gerät ausgeschaltet wird.

4.9 OffSound Control (Ein- und Ausschalten des Signaltons)

Schalten Sie das Kochfeld aus. Berühren Sie 3 Sekunden lang . Berühren Sie 3

Sekunden lang . Es wird oder angezeigt. Berühren Sie des Timers zum Auswählen von:

• - der Signalton ist ausgeschaltet - Der Signalton ist eingeschaltet.

Haben Sie die Funktion auf eingestellt, ertönt der Signalton nur in folgenden Fällen:

• Nach Ablauf der für Kurzzeit-Wecker eingestellten Zeit
• Nach Ablauf der für Kurzzeitmesser eingestellten Zeit
• Wenn das Bedienfeld bedeckt ist.

4.10 Funktion Power-Management

• Die Kochzonen werden je nach Lage auf dem Kochfeld und Anzahl der Phasen gruppiert. Siehe Abbildung.

• Jede Phase darf mit maximal 3700 W belastet werden.
• Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe Phase angeschlossenen Kochzonen aufgeteilt.

- Diese Funktion wird eingeschaltet, sobald die Gesamtleistung aller an dieselbe Phase angeschlossenen Kochzonen 3700 W übersteigt.

- Mit dieser Funktion wird die Leistung aller anderen Kochzonen reduziert, die an dieselbe Phase angeschlossen sind.

• Die Anzeige der Kochzonen mit reduzierter Leistung wechselt zwischen zwei Kochstufen.

5. FLEXIBLE INDUKTIONSKOCHFLÄCHE

WARNUNG!

Siehe Kapitel "Sicherheitshinweise".

5.1 Funktion FlexiBridge

Die flexible Induktionskochfläche besteht aus vier Bereichen. Die Bereiche lassen sich zu zwei Kochzonen unterschiedlicher Größe oder zu einer großen Kochfläche zusammenschalten. Die gewünschte Kombination wird durch die Auswahl des Modus bestimmt, der für die Größe des verwendeten Kochgeschirrs geeignet ist. Es stehen drei Modi zur Verfügung: Standard (wird automatisch eingeschaltet, wenn Sie das Kochfeld einschalten), Big Bridge und Max Bridge.

Stellen Sie die Kochstufe mit einem der beiden linken Einstellknöpfe ein.

Umschalten zwischen den Modi

Wählen Sie den Modus mit dem Sensorfeld

Wenn Sie zwischen den Modi umschalten, blinkt das Symbol auf dem Display. Drehen Sie den Knopf auf 0 und stellen Sie die neue Kochstufe ein.

Durchmesser und Position des Kochgeschirrs

Wählen Sie den Modus, der für die Größe und Form des Kochgeschirrs

geeignet ist. Das Kochgeschirr sollte möglichst die gesamte ausgewählte Fläche bedecken. Stellen Sie das Kochgeschirr mittig auf den ausgewählten Bereich.

Stellen Sie Kochgeschirr mit einem Bodendurchmesser, der kleiner als 160 mm ist, mittig auf einen einzelnen Bereich.

Stellen Sie Kochgeschirr mit einem Bodendurchmesser, der größer als 160 mm ist, mittig auf zwei Bereiche.

5.2 FlexiBridge Standardmodus

Dieser Modus ist eingeschaltet, wenn Sie das Kochfeld einschalten. Er schaltet die Bereiche zu zwei getrennten Kochzonen zusammen. Sie können die Kochstufe für jede Zone getrennt einstellen. Verwenden Sie die Knöpfe der beiden

linken Zonen.

Richtige Position des Kochgeschirrs:

Falsche Position des Kochgeschirrs:

Drücken Sie zum Einschalten des Modus 800, bis der gewünschte Modus angezeigt wird. Dieser Modus schaltet die drei hinteren Bereiche zu einer Kochfläche zusammen. Der vordere Bereich wird nicht dazugeschaltet und dient als Einzelkochzone. Sie können die Kochstufe für jede Zone getrennt einstellen. Verwenden Sie die Knöpfe der

beiden linken Zonen.

Richtige Position des Kochgeschirrs:

Um diesen Modus verwenden zu können, müssen Sie das Kochgeschirr auf die drei zusammen geschalteten Bereiche stellen. Wenn das Kochgeschirr nicht zwei Bereiche bedeckt, zeigt das Display an und die Kochzone wird nach 2 Minuten ausgeschaltet.

Falsche Position des Kochgeschirrs:

Drücken Sie zum Einschalten des Modus 890, bis der gewünschte Modus

angezeigt wird. Dieser Modus schaltet alle Bereiche zu einer großen Kochfläche zusammen. Stellen Sie die Kochstufe mit dem linken äußeren Knopf ein.

Richtige Position des Kochgeschirrs:

Um diesen Modus verwenden zu können, müssen Sie das Kochgeschirr auf alle vier zusammengeschalteten Bereiche stellen. Wenn das Kochgeschirr nicht drei

Bereiche bedeckt, zeigt das Display an und die Kochzone wird nach 2 Minuten ausgeschaltet.

Falsche Position des Kochgeschirrs:

6. TIPPS UND HINWEISE

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

6.1 Kochgeschirr

Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.

Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für Induktions-Kochfelder, wenn:

• Eine geringe Wassermenge auf einer Kochzone, die auf die höchste Stufe geschaltet ist, kocht sehr schnell auf.
• Ein Magnet wird vom Geschirrboden angezogen.

Der Aufdruck auf der flexiblen Induktionskochfläche kann verschmutzen oder seine Farbe ändern, wenn das Kochgeschirr verschoben wird. Sie können den Bereich normal reinigen.

Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

Abmessungen des Kochgeschirrs

Induktionskochzonen passen sich der Größe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an.

Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze.

Siehe Kapitel „Technische Daten“.

6.2 Betriebsgeräusche

Es gibt verschiedene Betriebsgeräusche:

• Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.
• Klicken: Bei elektronischen Schaltvorgängen.
• Zischen, Surren: Der Ventilator läuft. Die Geräusche sind normal und weisen nicht auf eine Störung des Kochfelds hin.

6.3 Öko-Timer

Um Energie zu sparen, schaltet sich die Kochzonenheizung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestellten Kochstufe und der Gardauer ab.

6.4 Anwendungsbeispiele für das Garen

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht.

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

Kochstufe Verwendung: Dauer		(Hinweise(Min.)
	Warmhalten von gegarten Speisen.	Nach Bedarf	Legen Sie einen Deckel auf das Kochgeschirr.
1 - 2 Sauce Hollandaise, Schmelzen von: Butter, Schokolade, Gelatine.		5 - 25 Gelegentlich umrühren.
1 - 2 Stocken: Lockere Omeletts, gebackene Eier.		10 - 40 Mit Deckel garen.
2 - 3 Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten.		25 - 50 Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwischen durch umrühren.
3 - 4 Dünsten von Gemüse, Fisch, Fleisch.		20 - 45 Einige Esslöffel Flüssigkeit hinzugeben.
4 - 5 Dampfgaren von Kartoffeln. 20 - 60 Max. 1⁄4 | Wasser für 750 g Kartoffeln verwenden.
4 - 5 Kochen größerer Speisemen-gen, Eintopfgerichte und Sup-pen.		60 - 150 Bis zu 3 | Flüssigkeit plus Zuta-ten.
6 - 7 Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Kote-lett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts.		Nach Bedarf	Nach der Hälfte der Zeit wen-den.
7 - 8 Braten bei starker Hitze: Rösti, Lendenstücke, Steaks.		5 - 15 Nach der Hälfte der Zeit wen-den.
9 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites.
	Aufkochen großer Mengen Wasser. Die Power-Funktion wird eingeschal-tet.

7. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

7.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen Reinigungsschaber für Glas.

7.2 Reinigen des Kochfelds

• Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, Zucker bzw. zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

werden: geschmolzener Kunststoff, Plastikfolie, Zucker bzw. zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

- Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt

Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.

Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

- Entfernen Sie metallisch schimmernde Verfärbungen:

Siehe Kapitel "Sicherheitshinweise".

8.1 Was tun, wenn ...

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

8.1 Was tun, wenn ...

Störung Mögliche Ursache Abhilfe
Das Kochfeld kann nicht eingeschaltet oder bedient werden.	Die Sicherung ist durchgebrannt.	Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine zugelassene Elektrofachkraft.
Zwei oder mehr Sensorfelder wurden gleichzeitig berührt.		Berühren Sie nur ein Sensorfeld.
Auf dem Bedienfeld befin- den sich Wasser- oder Fett-spritzer.		Wischen Sie das Bedienfeld ab.
Ein akustisches Signal ertönt und das Kochfeld schaltet ab.Wenn das Kochfeld ausgeschaltet wird, ertönt ein akustisches Signal.	Mindestens ein Sensorfeld wurde bedeckt.	Entfernen Sie den Gegenstand von den Sensorfel-dern.
Die Restwärmeanzeige funktioniert nicht.	Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war.	War die Kochzone lange ge-nug eingeschaltet, um heiß zu sein, wenden Sie sich an den autorisierten Kunden-dienst.
Die Ankochautomatik startet nicht.	Die Kochzone ist heiß. Lassen eingestellt.	Sie die Kochzone lange genug abkühlen.
Die höchste Kochstufe ist	eingestellt.	Die höchste Kochstufe hat die gleiche Leistung wie die Funktion.
Die Kochstufe schaltet zwischen zwei Kochstufen hin und her.	Die Power-Management-Funktion ist eingeschaltet.	Siehe Kapitel „Täglicher Gebrauch“.
Die Sensorfelder werden heiß.	Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedienelemente gestellt.	Stellen Sie großes Kochgeschirr nach Möglichkeit auf die hinteren Kochzonen.
Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berühren.	Der Signalton ist ausgeschaltet.	Schalten Sie den Signalton ein.Siehe Kapitel „Täglicher Gebrauch“.
Die flexible Induktionskochfläche erwärmt das Kochgeschirr nicht.	Das Kochgeschirr befindet sich nicht an der richtigen Stelle auf der flexiblen Induktionskochfläche.	Setzen Sie das Kochgeschirr auf die richtige Stelle auf der flexiblen Induktionskochfläche. Die richtige Stelle für das Kochgeschirr hängt von der eingeschalteten Funktion oder dem Funktionsmodus ab.Siehe Kapitel „Flexible Induktionskochfläche“.
Der Durchmesser des Kochgeschirrs eignet sich nicht für die eingeschaltete Funktion oder den Funktionsmodus.		Verwenden Sie Kochgeschirr mit einem für die eingeschaltete Funktion oder den Funktionsmodus geeigneten Durchmesser. Benutzen Sie Kochgeschirr mit einem Durchmesser von weniger als 160 mm, wenn Sie nur einen Bereich der flexiblen Induktionskochfläche einschalten.Siehe Kapitel „Flexible Induktionskochfläche“.
	Umschalten zwischen den FlexiBridge Modi bei eingeschaltetem Kochfeld.	Drehen Sie den Einstellknopf auf 0 und stellen Sie die neue Kochstufe ein.
Sie haben den falschen Ein-	stellknopf zum Einschalten des MaxBridge Modus ver-wendet.	Verwenden Sie den linken äußeren Einstellknopf zum Einschalten des MaxBridge Modus.
leuchtet auf.	Die Abschaltautomatik hat ausgelöst.	Schalten Sie das Kochfeld aus und wieder ein.
leuchtet auf.	Die Kindersicherung oder die Tastensperre ist einge-schaltet.	Siehe Kapitel „Täglicher Ge-brauch“.
leuchtet auf.	Es wurde kein Kochgeschirr auf die Kochzone gestellt.	Stellen Sie Kochgeschirr auf die Kochzone.
Sie verwenden ungeeigne-	tes Kochgeschirr.	Geeignetes Kochgeschirr benutzen.Siehe Kapitel „Tipps und Hinweise“.
Der Durchmesser des Koch-	geschirrbodens ist zu klein für die Kochzone.	Verwenden Sie Kochgeschirr mit den richtigen Abmessun-gen.Siehe Kapitel „Technische Daten“.
Die Funktion FlexiBridge ist	in Betrieb. Einer oder meh-rere Bereiche des einge-schalteten Funktionsmodus sind nicht mit Kochgeschirr bedeckt.	Stellen Sie Kochgeschirr auf alle eingeschalteten Berei-che des Funktionsmodus oder ändern Sie den Funkti-onsmodus.Siehe Kapitel „Flexible In-duktionskochfläche“.
und eine Zahl werden an-gezeigt.	Es ist ein Fehler im Kochfeld aufgetreten.	Trennen Sie das Kochfeld ei-ne Zeit lang vom Stromnetz.Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schal-ten Sie die Sicherung wieder ein.Wenn erneut auf-leuchtet, wenden Sie sich an den autorisierten Kunden-dienst.

Störung Mögliche Ursache Abhilfe

E4 leuchtet auf.

Im Kochfeld ist ein Fehler aufgetreten, da ein Kochgeschirr leer gekocht ist. Die Abschaltautomatik und der Überhitzungsschutz für die Zonen sind aktiviert.

Schalten Sie das Kochfeld aus. Entfernen Sie das heiße Kochgeschirr. Schalten Sie die Kochzone nach etwa 30 Sekunden wieder ein. War das Kochgeschirr die Ursache des Problems, erlischt die Fehlermeldung. Die Restwärmeanzeige leuchtet eventuell weiter. Lassen Sie das Kochgeschirr lange genug abkühlen. Prüfen Sie, ob das Kochgeschirr mit dem Kochfeld kompatibel ist. Siehe Kapitel „Tipps und Hinweise“.

8.2 Wenn Sie das Problem nicht lösen können...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie dabei den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche)

und die angezeigte Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

9. MONTAGE

WARNUNG!

Siehe Kapitel "Sicherheitshinweise".

9.1 Anschlussart des Kochfelds und Backofens

Dieses Gerät hat einen gelben 1x14-poligen Anschluss und kann an einen Backofen mit einem gelben 1x14-poligen Anschluss angeschlossen werden.

9.2 Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf

dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Seriennummer ......

9.3 Einbau-Kochfelder

Installieren Sie zuerst den Backofen und setzen Sie dann das Kochfeld in die Aussparung.

Einbau-Kochfelder dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

9.4 Montage

10. TECHNISCHE DATEN

10.1 Typenschild

Modell HEP63400XB Produkt-Nummer (PNC) 949 597 115 01

Typ 60 GAD CL AU 220 - 240 V, 50 - 60 Hz

Induktion 7.4 kW Made in Germany

Ser. Nr. ..... 7.4 kW

AEG

10.2 Technische Daten der Kochzonen

Kochzone Nennleistung(höchste Kochstufe) [W]	Power-Funktion[W]	Power-Funktionmaximale Einschaltdauer[Min.]	Durchmesserdes Kochgeschirrs [mm]
Vorne rechts 1400 2500 4 125 - 145
Hinten rechts 2300 3200 10 125 - 210
Flexible Induktionskochfläche	2300 3200 10 min. 100

Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs.

Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größer als der in der Tabelle angegebene Wert ist.

11. ENERGIEEFFIZIENZ

11.1 Produktinformationen gemäß EU 66/2014

Modellidentifikation HEP63400XB
Kochfeldtyp Einbau-Kochfeld
Anzahl der Kochzonen 2
Anzahl der Kochflächen 1
Heiztechnologie	Induktion
Durchmesser der kreisför-migen Kochzonen (∅)	Vorne rechts	14,5 cm
	Hinten rechts	21,0 cm
Länge (L) und Breite (B) der Kochfläche	Links	L 45.3 cm
		B 21.5 cm
Energieverbrauch pro Kochzone (EC electric coo-king)	Vorne rechts	172,8 Wh/kg
	Hinten rechts	175,5 Wh/kg

Energieverbrauch der Kochfläche (EC electric cooking)	Links 182,5 Wh/kg
Energieverbrauch des Kochfelds (EC electric hob)	179,2 Wh/kg

EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften

11.2 Energie sparen

Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen.

- Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf die Kochzone.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

12. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie

Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

CE
