BEDIENUNGSANLEITUNG 2CKA006220A0029 Busch-Jaeger

Technisches Handbuch

Jalousieaktor

655V/4 Jelouinaktor 4-fach Busch-free@home® Ident

6253/0.4

1 Hinweise zur Anleitung 3
2 Sicherheit 4

2.1 Verwendete Symbole 4
2.2 Bestimmungsgemäßer Gebrauch 5
2.3 Bestimmungswidriger Gebrauch 5
2.4 Zielgruppe / Qualifikation des Personals 5
2.5 Haftung und Gewährleistung 5

3 Umwelt 6
4 Produktbeschreibung 7

4.1 Lieferumfang 7
4.2 Typenübersicht 7
4.3 Funktionsübersicht 8
4.4 Funktionsbeschreibung 9
4.5 Geräteübersicht Jalousieaktor 4-fach 6253/0.4 11

5 Technische Daten 12

5.1 Übersicht 6253/0.4 12
5.2 Abmessungen 14
5.3 Anschlussbild 15

6 Montage 16

6.1 Sicherheitshinweise zur Montage 16
6.2 Einbau/Montage 18
6.3 Elektrischer Anschluss 18
6.4 Demontage 18

7 Inbetriebnahme 19

7.1 Zuordnung der Geräte und Kanalfestlegung 20
7.2 Einstellmöglichkeiten pro Kanal 24
7.3 Verknüpfungen vornehmen 27

8 Updatemöglichkeiten 28

9 Wartung 29

9.1 Reinigung 29

1 Hinweise zur Anleitung

Lesen Sie dieses Handbuch aufmerksam durch und befolgen Sie die aufgeführten Hinweise. So vermeiden Sie Personen- und Sachschäden und gewährleisten einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts.

Bewahren Sie das Handbuch sorgfältig auf.

Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit.

Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an BUSCH-JAEGER oder besuchen Sie uns im Internet unter:

www.busch-jaeger.de/freeathome

2 Sicherheit

Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.

Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden.

Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt BUSCH-JAEGER keine Haftung.

2.1 Verwendete Symbole

Die folgenden Symbole weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise.

Hinweis

Ein Hinweis kennzeichnet nützliche Informationen oder Verweise auf weiterführende Themen.

Dies ist kein Signalwort für eine gefährliche Situation.

Beispiele

Anwendungsbeispiele, Einbaubeispiele, Programmierbeispiele

Wichtig

Dieser Sicherheitshinweis wird verwendet, sobald die Gefahr einer Funktionsstörung besteht, ohne Schaden- oder Verletzungsrisiko.

Achtung

Dieser Sicherheitshinweis wird verwendet, sobald die Gefahr einer Funktionsstörung besteht, ohne Schaden- oder Verletzungsrisiko.

Gefahr

Dieser Sicherheitshinweis wird verwendet, sobald bei unsachgemäßer Handhabung Gefahr für Leib und Leben besteht.

Gefahr

Dieser Sicherheitshinweis wird verwendet, sobald bei unsachgemäßer Handhabung akute Lebensgefahr besteht.

2.2 Bestimmungsgemäßer Gebrauch

Das Gerät darf nur innerhalb der spezifizierten technischen Daten betrieben werden.

Der Jalousieaktor ist ein Reiheneinbaugerät zum Einbau im Verteiler.

Das Gerät dient zur Ansteuerung von Motoren (230 V AC / 24 V DC) für Sonnenschutzprodukte, z. B. Jalousien, Rollläden, Raffstores, Markisen, Rollos, Vorhänge, Vertikaljalousien usw.

Der integrierte Busankoppler ermöglicht den Anschluss an den free@home-Bus.

2.3 Bestimmungswidriger Gebrauch

Von dem Gerät können Gefahren ausgehen, wenn es nicht bestimmungsgemäß verwendet wird. Jede über den bestimmungsgemäßen Gebrauch hinausgehende Verwendung gilt als bestimmungswidrig. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür trägt allein der Benutzer / Betreiber.

Das Gerät niemals im Außenbereich oder im Bereich von Nasszellen einsetzen. Keine Gegenstände durch Öffnungen am Gerät stecken. Nur die vorhandenen Anschlussmöglichkeiten dürfen entsprechend den technischen Daten genutzt werden.

Das Gerät besitzt einen integrierten Busankoppler.

2.4 Zielgruppe / Qualifikation des Personals

Die Installation, Inbetriebnahme und Wartung des Produktes darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. Der Betreiber muss grundsätzlich die in seinem Land geltenden nationalen Vorschriften bezüglich Installation, Funktionsprüfung, Reparatur und Wartung von elektrischen Produkten beachten.

2.5 Haftung und Gewährleistung

Eine bestimmungswidrige Verwendung, ein Nichtbeachten dieses Handbuches, der Einsatz von nicht genügend qualifiziertem Personal sowie eigenmächtige Veränderungen schließt die Haftung des Herstellers für daraus resultierende Schäden aus. Die Gewährleistung des Herstellers erlischt.

3 Umwelt

Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.

Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung.

(EU-Richtlinie 2006/95/EC, 2004/108/EC und 2011/65/EC RoHS)

(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)

4 Produktbeschreibung

Bei dem Gerät handelt es sich um einen Jalousieaktor für die Montage auf der Hutschiene. Das Gerät verfügt über vier Kanäle und dient als Aktor zur Ansteuerung von Jalousien bzw. Rollläden oder Markisen.

Vorteile:

» Vier Kanäle zur Ansteuerung von vier Jalousien bzw. Rollläden oder Markisen
» Antriebe von 24 V AC bis 230 V AC werden unterstützt.
» Immer zwei Kanäle können durch einen gemeinsamen Leitungsschutzschalter abgesichert werden.

Hinweis

Grundlegende Informationen zur Systemeinbindung entnehmen Sie bitte dem Systemhandbuch. Dieses können Sie über www.busch-jaeger.de/freeathome downloaden.

4.1 Lieferumfang

Der Lieferumfang enthält den Jalousieaktor inklusive Busklemme zur Ankopplung an den free@home-Bus.

4.2 Typenübersicht

Typ Produktname		Aktor-kanäle	Gerät
6253/0.4	Jalousieaktor, 4-fach	4

Tab.1: Typenübersicht

4.3 Funktionsübersicht

Die folgende Tabelle gibt eine Übersicht über die möglichen Funktionen und Anwendungen des Geräts:

Symbol in der Bedienoberfläche			Informationen
	Jalousieaktor		Name: JalousieaktorFür die Ansteuerung von Jalousien, Rollläden und Markisen, etc.

Tab. 2: Funktionsübersicht

4.4 Funktionsbeschreibung

Diese Funktion ist auszuwählen, um Jalousien, Rollläden oder Markisen über z. B. an Binäreingängen angekoppelte Taster zu bedienen. Die Bedienung von Jalousien kann über Einfach- bzw. Doppeltaster erfolgen (bitte Produkthandbuch des entsprechend Binäreingangs beachten). Bei Verwendung von Einfachtastern führen lange Taster-Betätigungen abwechselnd zur Aufwärtsbewegung bzw. Abwärtsbewegung der Jalousie, des Rollladens oder der Markise. Kurze Taster-Betätigungen führen bei Jalousien zum Stoppen, bzw. abwechselnd zu einer Aufwärtsbewegung bzw. Abwärtsbewegung der Lamellen (wird ein Rollladen oder eine Markise am Jalousieaktor betrieben, so muss der Parameter "Gesamte Lamellen-Fahrzeit [ms]" in der Parametereinstellung des Jalousieaktors auf 0 gesetzt werden, und kurze Taster-Betätigungen dienen ausschließlich dem Stoppen. Für mehr Informationen siehe Abschnitt 7.2.3). Bei Verwendung von Doppeltastern führt eine lange Betätigung der linken Wippe zur Aufwärtsbewegung der Jalousie bzw. eine kurze Betätigung zur Aufwärtsbewegung der Lamellen. Abwärtsbewegungen erfolgen analog durch die rechte Wippe.

4.4.1 Jalousiezwangsstellung

Der Jalousieaktor unterstützt die free@home-Schutzfunktion "Jalousiezwangsstellung". Diese Funktion kann durch ein verbundenes free@home-Gerät (welches diese Funktion unterstützt) ausgelöst werden. In dem auslösenden free@home-Gerät kann festgelegt werden, ob bei Aktivierung dieser Funktion die Jalousie in die obere (Parameter "Zwangsstellung oben") bzw. die untere Endposition (Parameter "Zwangsstellung unten") verfahren soll.

Beispiel

Durch einen an einem Binäreingang angeschlossenen Taster wird die Jalousiezwangsstellung mit der Konfiguration "Zwangsstellung oben" ausgelöst. Die Jalousie fährt daraufhin in die obere Endposition und kann solange durch andere Bedienelemente oder Taster nicht gesteuert werden, bis durch den am Binäreingang angeschlossenen Taster die Zwangsstellung durch erneute Betätigung wieder deaktiviert wird.

4.4.2 Frost-, Regen- und Windalarm

Diese Funktion ist auszuwählen, falls Sensoren für die Frost-, Regen- oder Winderkennung verwendet werden und über einen Binäreingang mit dem Bus gekoppelt werden. Diese Funktionen werden automatisch durch den Jalousieaktor unterstützt, sobald im Menü "Verknüpfung" im Hauptmenü des System Access Point der entsprechende Sensor mit dem zu schützenden Kanal des Jalousieaktors verbunden wurde.

Wird ein Frostalarm erkannt, so wird das Verfahren der am entsprechenden Kanal des Jalousieaktors angeschlossenen Jalousie (bzw. Rollladen oder Markise) gesperrt, um Beschädigungen zu vermeiden. Wird zum Zeitpunkt des Frostalarms ein Fahrbefehl ausgeführt, so wird dieser vor der Sperrung beendet. Bei einem auftretendem Wind- oder Regenalarm fährt die Jalousie (bzw. Rollladen oder Markise) unmittelbar in die obere Endposition, um Beschädigungen zu vermeiden. Die Alarmmeldung wird solange fortgeführt, wie Regen, Wind oder Frost detektiert wird. Nach Beendigung eines Regen- oder Windalarms fährt die Jalousie (Rollladen oder Markise) automatisch an die Position zurück, an der der Alarm ausgelöst wurde.

4.4.3 Szenenfunktion

Jeder der vier Kanäle kann in bis zu sechzehn Szenen eingebunden werden.

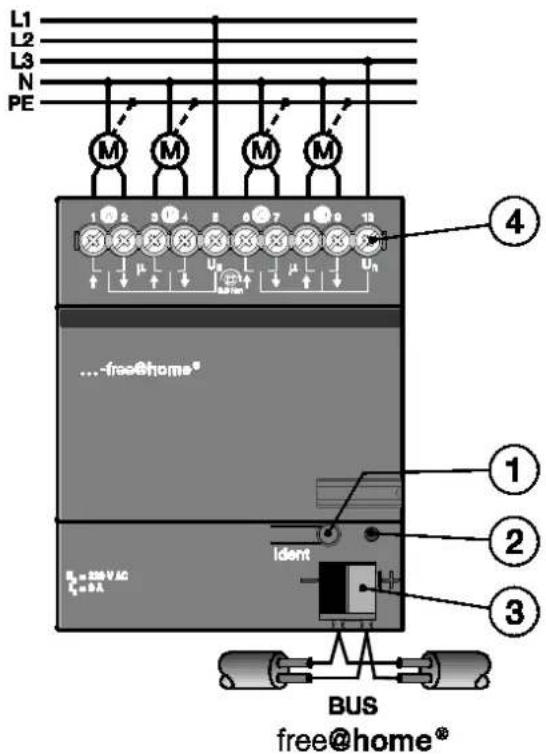

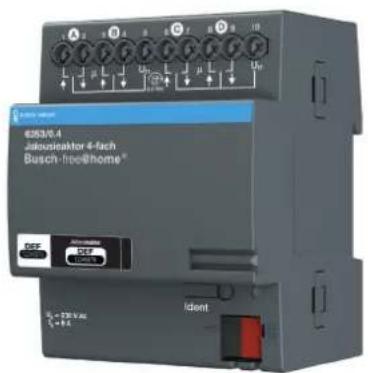

4.5 Geräteübersicht Jalousieaktor 4-fach 6253/0.4

L1 L2 L3 N PE M M M M 1 2 3 4 5 6 7 8 9 10 11 ↑ ↓ ↑ ↓ ↑ ↓ ↑ ↓ Ua Ub Uc 4 ...-free@home® Rg = 200 V AC Ie = 0 A Ident BUS free@home®

Abb. 1: Geräteübersicht 4-fach Jalousieaktor

[1] Geräteidentifikation während der Inbetriebnahme
[2] Identifikations-LED
[3] Busanschlussklemme
[4] Anschlussklemmen für Jalousie-, Rollladen- oder Markisenmotoren

5 Technische Daten

5.1 Übersicht 6253/0.4

Parameter Wert
Stromversorgung	24 V DC (erfolgt über Bus)
Busteilnehmer 1 (12 mA)
Anschluss (free@home)	Busanschlussklemme: 0,4...0,8 mm
Leitungstyp	J-Y(St)Y, 2 x 2 x 0,8 mm
Nennspannung	24...230 V AC 50/60 Hz
Max. Schaltstrom 6 A (AC1/AC3) bei 230 V AC
Ausgänge	4 unabhängige Ausgänge mit je 2 Umschaltaktoren (Auf/Ab mechanisch gegeneinander verriegelt)
Anschlussklemmen	2 Schraubklemmen für Einspeisung, unterschiedliche Phasen sind möglich.2 Schraubklemmen je Ausgang für Auf und Ab
	Kombikopf-Schraubklemme (PZ 1)	Anschlussquerschnitt: 0,2...4,0 mm^2 feindrahtig, 2 x 0,2...2,5 mm^2 0,2...6,0 mm^2 eindrahtig, 2 x 0,2...4,0 mm^2
	Anziehdrehmoment 0,6 Nm
Umgebungstemperatur	Betrieb -5 °C...+45 °C
	Lagerung -25 °C...+55 °C
	Transport -25 °C...+70 °C
Umgebungsbedingungen Max. Luftfeuchte		93 %, keine Betauung zulässig
Schutzart	IP20	nach DIN EN 60 529
Schutzklasse	II	nach DIN EN 61 140
Isolationskategorie	Überspannungskategorie	III nach DIN EN 60 664-1
	Verschmutzungsgrad	2 nach DIN EN 60 664-1
Montage	auf Tragschiene 35 mm	nach DIN EN 60 715
Einbaulage	beliebig
Design	Reiheneinbaugerät (REG)	modulares Installations-gerät, Pro M
	Einbaubreite 4 Module à 18 mm
	Einbautiefe 64,5 mm
	Gehäuse, Farbe	Kunststoff, basaltgrau (RAL 7012)
Abmessungen 72 x 90 x 64,5 mm (B x H x T)
Gewicht 0,22 kg
CE-Zeichen	gemäß EMV- und Niederspannungsrichtlinien

Tab. 3: Technische Daten

5.2 Abmessungen

Hinweis

Alle Maßangaben in mm.

Abb. 2: Abmessungen Jalousieaktor 4-fach

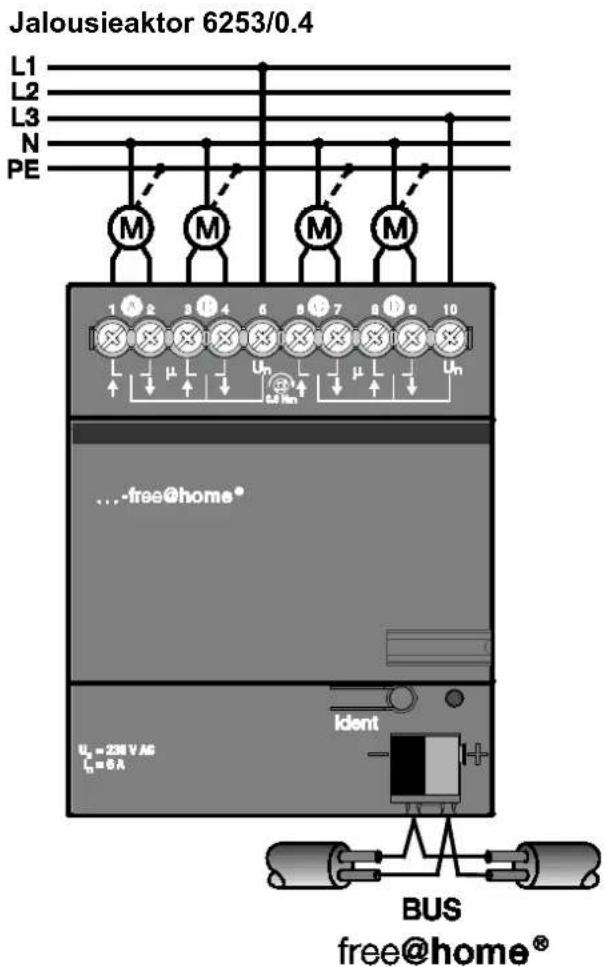

5.3 Anschlussbild

Jalousieaktor 6253/0.4 L1 L2 L3 N PE M M M M M 1 A 2 B 3 C 4 5 6 7 8 9 10 L μ L Uₙ μ L Uₙ ...-free@home® Uₗ = 238 V AC =0A ident BUS free@home®

Abb. 3: Elektrischer Anschluss Jalousieaktor 4-fach

6 Montage

6.1 Sicherheitshinweise zur Montage

Gefahr

Lebensgefahr durch elektrische Spannung

Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder Tod sind die Folge.

Unsachgemäß ausgeführte Arbeiten an elektrischen Anlagen gefährden das eigene Leben und das des Benutzers. Weiterhin können Brände und schwere Sachschäden entstehen.

» Beachten Sie die einschlägigen Normen.
» Wenden Sie mindestens die "Fünf Sicherheitsregeln" an (DIN VDE 0105, EN 50 110):

1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
4. Erden und kurzschließen
5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken

» Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen (siehe Kapitel 2.4).

» Verwenden Sie geeignete persönliche Schutzausrüstung.

» Verwenden Sie geeignete Werkzeuge und Messgeräte.

» Prüfen Sie die Art des Spannungsversorgungsnetzes (TN-System, IT-System, TT-System), um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.

Gefahr

Lebensgefahr durch Kurzschluss

Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurzschluss auf der Niederspannungsleitung.

» Achten Sie bei der Montage auf eine räumliche Trennung (> 10 mm) von SELV-Stromkreisen zu anderen Stromkreisen.
» Achten Sie auf eine räumliche Trennung von SELV-Stromkreisen und anderen Stromkreisen. Ansonsten können Kurzschlüsse entstehen.

110 V /230 V SELV

» Verwenden Sie bei Unterschreiten des Mindestabstandes z. B. Elektronikdosen oder Isolierschläuche.
» Achten Sie auf korrekte Polung.

6.2 Einbau/Montage

Das Gerät ist ein Reiheneinbaugerät zum Einbau in Verteilern zur Schnellbefestigung auf 35-mm-Tragschienen nach DIN EN 60 715.

Das Gerät kann in jeder Einbaulage montiert werden.

Das Klebeschild ist abzuziehen und in die Liste einzukleben (siehe Systemhandbuch System Access Point).

Die Verbindung zum Bus erfolgt über die mitgelieferte Busanschlussklemme.

Das Gerät ist betriebsbereit, nachdem die Busspannung und ggf. eine Hilfsspannung angelegt wurde.

Die Klemmenbezeichnungen befinden sich auf dem Gehäuse.

Die Zugänglichkeit des Geräts zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss gemäß DIN VDE 0100-520 sichergestellt sein.

6.3 Elektrischer Anschluss

» Der elektrische Anschluss erfolgt über Schraubklemmen. Die Verbindung zum Bus erfolgt über die mitgelieferte Busanschlussklemme. Die Klemmenbezeichnung befindet sich auf dem Gehäuse.
- Das Gerät ist betriebsbereit, nachdem die Busspannung angelegt wurde.

Montage und Inbetriebnahme dürfen nur von Elektrofachkräften ausgeführt werden. Bei der Planung und Errichtung von elektrischen Anlagen sowie von sicherheitstechnischen Anlagen für Einbruch- und Branderkennung sind die einschlägigen Normen, Richtlinien, Vorschriften und Bestimmungen des jeweiligen Landes zu beachten.

» Gerät bei Transport, Lagerung und im Betrieb vor Feuchtigkeit, Schmutz und Beschädigung schützen!
» Gerät nur innerhalb der spezifizierten technischen Daten betreiben!
» Gerät nur im geschlossenen Gehäuse (Verteiler) betreiben!
» Vor Montagearbeiten ist das Gerät spannungsfrei zu schalten.

Gefahr

Lebensgefahr

Um gefährliche Berührungsspannung durch Rückspeisung aus unterschiedlichen Außenleitern zu vermeiden, muss bei einer Erweiterung oder Änderung des elektrischen Anschlusses eine allpolige Abschaltung vorgenommen werden.

6.4 Demontage

Die Demontage erfolgt in umgekehrter Reihenfolge.

7 Inbetriebnahme

Die Inbetriebnahme erfolgt über die webbasierte Oberfläche des System Access Point.

Der System Access Point stellt die Verbindung zwischen den free@home-Teilnehmern und dem Smartphone, Tablet oder PC her. Über ihn werden die Teilnehmer während der Inbetriebnahme identifiziert und programmiert.

Geräte die physikalisch am free@home-Bus angeschlossen sind, melden sich automatisch am System Access Point an. Sie übermitteln Informationen über ihren Typ und unterstützte Funktionen (siehe Tab. 2: Funktionsübersicht, Kapitel 4.3).

Bei Erstinbetriebnahme werden alle Geräte mit generischen Namen versehen (z.B. Schaltaktor1, ...). Der Benutzer muss diese Namen auf sinnvolle anlagen-spezifische Namen ändern (Bespiel: "Licht Wohnzimmer" für einen Aktor im Wohnzimmer).

Die Geräte müssen zur Ausführung zusätzlicher Funktionen parametriert werden.

In den folgenden Kapiteln wird die Inbetriebnahme des Jalousieaktors beschrieben. Hierbei wird davon ausgegangen, dass grundlegende Inbetriebnahmeschritte des Gesamtsystems bereits erfolgt sind. Allgemeine Kenntnisse über die webbasierte Inbetriebnahmesoftware des System Access Point werden vorausgesetzt.

Hinweis

Allgemeine Informationen zu Inbetriebnahme und Parametrierung befinden sich im Systemhandbuch und in der Onlinehilfe des "System Access Point" (www.busch-jaeger.de/freeathome).

7.1 Zuordnung der Geräte und Kanalfestlegung

Die an das System angeschlossenen Geräte müssen identifiziert werden, d.h. sie werden ihrer Funktion entsprechend einem Raum zugeordnet und erhalten einen beschreibenden Namen.

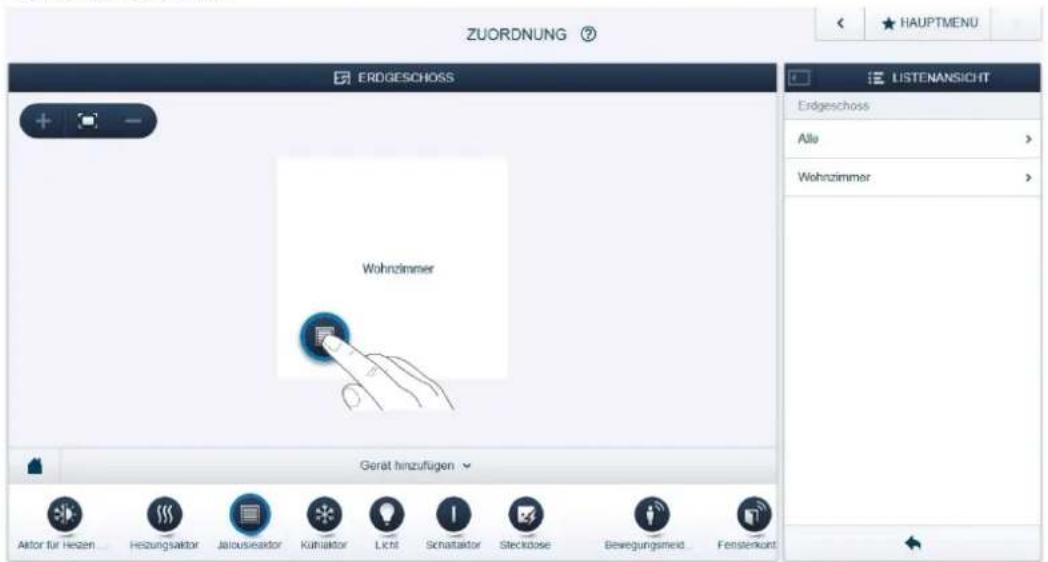

Die Zuordnung erfolgt über die Zuordnungsfunktion der webbasierten Bedienoberfläche des System Access Point.

Gerät auswählen

ZUORDNUNG ? ERDGESCHOSS Wohnzimmer Gerait hinzufügen Aftor für Heizen Hezungsaktor Jalousleadiator Kühälator Licht Schastaktor Steckdose Bewegungsmed. Fensterkont LISTENANSICHT Endgeschoss Allu Wohnzimmer

Abb. 4: Geräte zuordnen

» Wählen Sie aus der Leiste "Gerät hinzufügen" die gewünschte Anwendung aus und ziehen Sie sie per Drag&Drop auf den Grundriss in der Arbeitsfläche.

ZUORDNUNG JALOUSIEAKTOR Jaloussector 4-fach, REG ABB2DECE1351 BXY ABB2DECE1351 BXY ABB2DECE1351 BXY ABB2DECE1351 BXY Bitte einen Kanal zuordnen Wie der korrekte Kanal gefunden werden kann, ist jeweils abhängig vom Gerät welches identifiziert worden ist. Bei den meisten Sensoren kann der Sensor entweder direkt geschaltet oder getriggert werden. Im Fall von Aktoren kann aus der Liste auf der linken Seite ein Element ausgewählt werden. Hier kann dann der Kontrollbutton benutzt werden, um z.8. eine verbundene Lampie zu identifizieren. Benutzen Sie die auf das Gerät aufgedruckte Seriennummer um das entsprechende Gerät

Abb. 5: Zuordnung

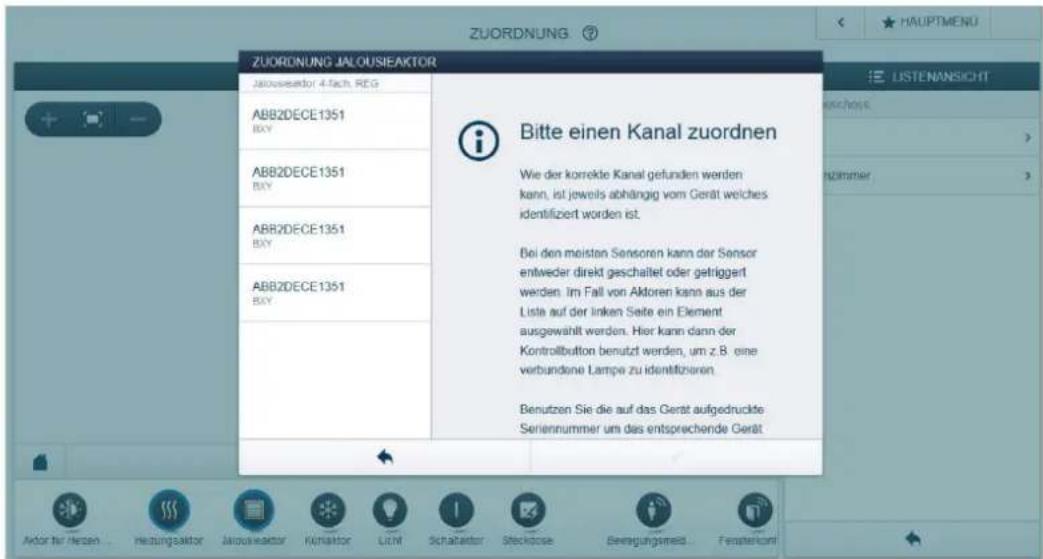

- Es wird automatisch ein Popup-Fenster geöffnet, in dem alle Geräte aufgelistet werden, die zur gewählten Anwendung passen.

Die Identifikation des gewünschten Geräts kann nun auf zwei Wegen erfolgen.

Identifikation über Seriennummer

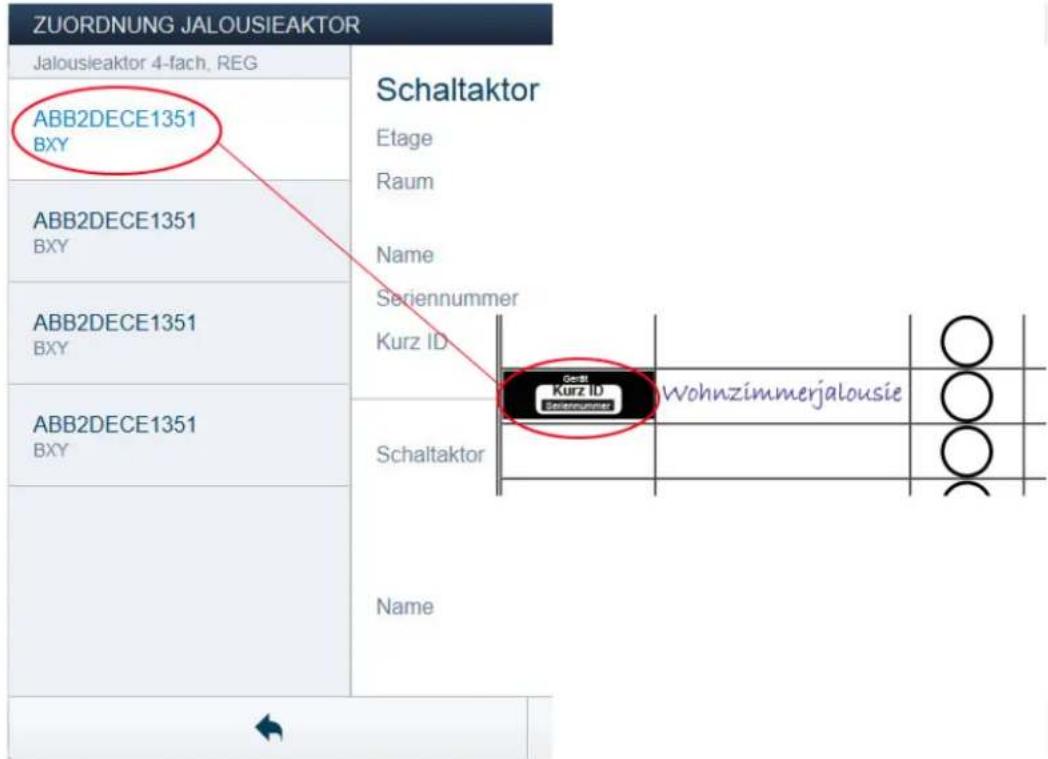

ZUORDNUNG JALOUSIEAKTOR Jalousieaktor 4-fach, REG ABB2DECE1351 BXY Schaltaktor Etage Raum Name Seriennummer Kurz ID Ges! Kurz ID Sediennummer Wohnzimmerjalousie Schaltaktor Name

Abb. 6: Identifikation über Seriennummer

» Vergleichen Sie die 3-stellige Kurznummer des Identlabels auf Ihrem Geräteplan mit den Nummern in der Liste und identifizieren Sie so das gesuchte Gerät und ggf. den gesuchten Kanal.

Identifikation durch Betätigung der "Ident-Taste"

» Betätigen Sie die Ident-Taste an dem Gerät, das Sie hinzufügen möchten.
- Das gewünschte Gerät wird automatisch eingeblendet.
» Wählen Sie den gewünschten Kanal aus.

Namen vergeben

ZUORDNUNG JALOUSIEAKTOR
Jalousieaktor 4-fach, REG	Schaltaktor
ABB2DECE1351BXY	Etage	Erdgeschoss
	Raum	Wohnzimmer
ABB2DECE1351BXY	Name	Jalousieaktor 4-fach, REG
ABB2DECE1351BXY	Seriennummer	ABB2DECE1351
	Kurz ID	BXY
ABB2DECE1351BXY	Schaltaktor
	Name
[877]		[32x2]

Abb. 7: Namen vergeben
» Geben Sie einen leicht verständlichen Namen ein, unter dem die Anwendung später angezeigt werden soll (z.B. "Wohnzimmerjalousie").
» Betätigen Sie den Haken unten rechts, um Ihre Eingaben zu übernehmen.

Hinweis

Über die webbasierte Bedienoberfläche des System Access Point können die Geräteeinstellungen angepasst werden.

Bei vorprogrammierten Geräten können die Voreinstellungen geändert werden. Die Kanalauswahl kann somit beeinflusst werden.

Diese Einstellungen können aber nur mittels eines Installateurzugangs (siehe Onlinehilfe des System Access Point) vorgenommen werden. Die Parametereinstellungen bleiben wie oben beschrieben.

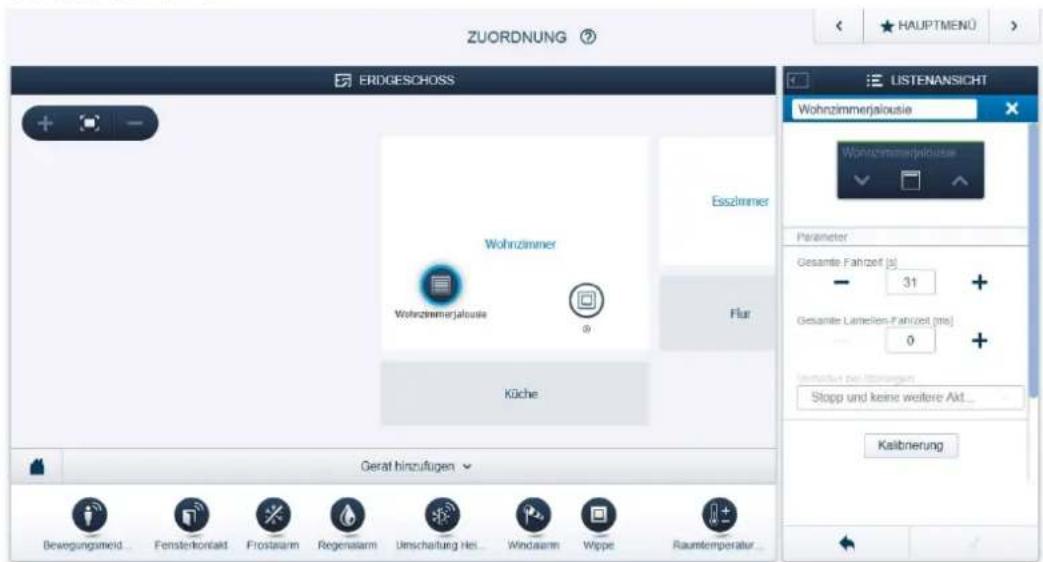

7.2 Einstellmöglichkeiten pro Kanal

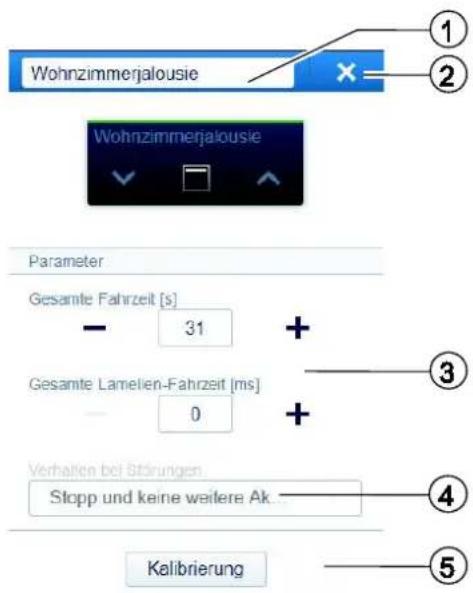

Für jeden Kanal können allgemeine Einstellungen und Parametereinstellungen vorgenommen werden.

Die Einstellungen erfolgen über die Zuordnungsfunktion der webbasierten Bedienoberfläche des System Access Point.

Gerät auswählen

ZUORDNUNG ERDGESCHOSS Wohnzimmer Wohnzimmerjalousie Esszimmer Flur Küche Gesamte Fahrzeit (s) 31 Gesamte Lanelles-Fahrzeit (ms) 0 Stopp und keine weitere Akt... Kalibnerung LISTENANSICHT Wohnzimmerjalousie Wohnzimmerjalousie Parameter Gesamte Fahrzeit (s) - 31 + Interactions bei Steuergem Stopp und keine weitere Akt... Gesamtflussungen Kaufnahme Bewegungsmeld... Fenstenkontakt... Frostarm Regenslarm Umschaftung Hei... Windflamm Wippe Raumtemperatur...

Abb. 8: Gerät auswählen

» Wählen Sie das Gerätesymbol im Grundriss der Arbeitsansicht aus.

- E s werden alle Einstellmöglichkeiten für den jeweiligen Kanal in der Listenansicht angezeigt.

Die folgenden Einstellungen sind verfügbar.

7.2.1 Einstellungen Jalousieaktor

Wohnzimmerjalousie Wohnzimmerjalousie Parameter Gesamte Fahrzeit [s] 31 + 3 Gesamte Lamellen-Fahrzeit [ms] 0 + Verhalten bei Störungen Stopp und keine weitere Ak. Kalibrierung 4 5

[1] Einstellung der Gesamtfahrzeit
[2] Löschen des Kanals über "X"
[3] Einstellung der Lamellenfahrzeit
[4] Auswahl des Verhaltens bei Störungen
[5] Kalibrierung

7.2.2 Einstellung der Gesamtfahrzeit

Der Parameter "Gesamte Fahrzeit" gibt die Zeit an, die eine Jalousie benötigt, um von der einen Endposition in die andere Endposition zu fahren (z. B. von der unteren Endposition in die obere Endposition). Die Zeit kann entweder manuell gemessen werden und manuell eingetragen werden oder durch die Kalibrierungsfunktion automatisch bestimmt werden. Bei Auswahl der Kalibrierungsfunktion sind die Anweisungen zu befolgen: Die Jalousie muss zuerst in die obere Endposition verfahren werden, dann in die untere Endposition und dann erneut in die obere Endposition. Die Fahrzeit wird automatisch aus dem Mittelwert der Fahrzeiten von der unteren Endposition in die obere Endposition und von der oberen Endposition in die untere Endposition ermittelt und automatisch übernommen.

7.2.3 Einstellung der Lamellenfahrzeit

Der Parameter "Lamellen-Fahrzeit" gibt die Zeit an, die eine Lamelle für die komplette Verstellung benötigt. Die Lamellenfahrzeit ist manuell wie folgt zu ermitteln:

» Verfahren Sie die Jalousie in die untere Endposition.
» Verfahren Sie die Jalousie durch kurze Betätigungen des Jalousiebuttons in der Parametereinstellung des Jalousieaktors im System Access Point (siehe Bild oben) solange nach oben, bis sich die Lamelle nicht mehr bewegt. Zählen Sie die dafür notwendigen Button-Betätigungen.
» Ermitteln Sie die Gesamtlamellenfahrzeit durch Multiplikation der Anzahl der Button-Betätigungen mit 200 ms.
» Tragen Sie die ermittelte Lamellenfahrzeit in das Feld "Gesamte Lamellen-Fahrzeit [ms]" ein.

Hinweis

Wird ein Rollladen oder eine Markise am Jalousieaktor betrieben, so ist die "Gesamte Lamellen-Fahrzeit" auf 0 ms zu setzen.

7.3 Verknüpfungen vornehmen

Die über die Zuordnungsfunktion angelegten Jalousieaktoren können nun mit einem zweiten Gerät (z. B. Binäreingang) verknüpft werden.

Die Verknüpfung erfolgt über die Verknüpfungsfunktion der webbasierten Bedienoberfläche des System Access Point.

Jalousieaktor und Binäreingang verknüpfen

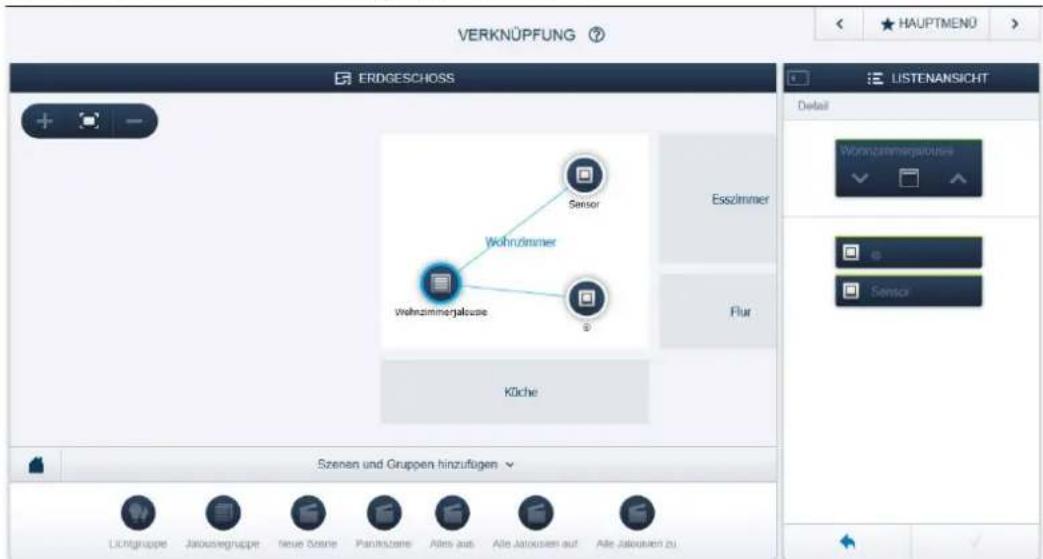

VERKNÜPFUNG ERDGESCHOSSE Ersatzimmer Wohnzimmer Wehnzimmerjalouse Küche LISTENANSICHT Detail Wohnzimmerjalouse Sensor Flur Szenen und Gruppen hinzufügen Lichtgruppe Jarousegruppe Neue Zerene Parinizane Alters aus Alle Jatoulsen auf Alle Jakoulsen zu

Abb. 9: Jalousieaktor und Binäreingang verknüpfen

» Um einen Jalousieaktor mit einem Binäreingang zu verknüpfen, klicken Sie erst auf den gewünschten Binäreingang, über den der Aktor bedient werden soll, und dann auf den Jalousieaktor selbst.
- E ine blaue Verbindungslinie zeigt die Verknüpfung zwischen den beiden Geräten an. Die erfolgte Konfiguration wird automatisch auf die Geräte übertragen. Die Übertragung kann (abhängig von der Anzahl der betroffenen Geräte) einige Sekunden dauern. Während der Übertragung wird ein Fortschrittsbalken um die betroffenen Geräte angezeigt.
» U m den Aktor mit einem weiteren Binäreingang oder Sensor zu verknüpfen, gehen Sie vor wie oben aufgeführt.

Hinweis

Die Verknüpfungen können jederzeit manuell geändert werden.

8 Updatemöglichkeiten

Ein Firmware-Update erfolgt über die webbasierte Bedienoberfläche des System Access Point. Besuchen Sie hierfür die free@home-Webseite http://www.busch-jaeger.de/freeathome.

9 Wartung

Das Gerät ist wartungsfrei. Bei Schäden (z. B. durch Transport, Lagerung) dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Gerätes erlischt der Gewährleistungsanspruch!

Die Zugänglichkeit des Gerätes zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss sichergestellt sein (gem. DIN VDE 0100-520).

9.1 Reinigung

Verschmutzte Geräte können mit einem trockenen Tuch gereinigt werden. Reicht dies nicht aus, kann ein mit Seifenlösung leicht angefeuchtetes Tuch benutzt werden. Auf keinen Fall dürfen ätzende Mittel oder Lösungsmittel verwendet werden.

Ein Unternehmen der ABB-Gruppe

Busch-Jaeger Elektro GmbH

Postfach

58505 Lüdenscheid

Freisenbergstraße 2

58513 Lüdenscheid

www.BUSCH-JAEGER.de

[e-mail]

Zentraler Vertriebsservice:

Tel.: [phone]

Fax: [phone]

Hinweis

Technische Änderungen sowie Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor.

Bei Bestellungen gelten die vereinbarten detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvolständigkeiten in diesem Dokument.

Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekannigabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten.

Copyright© 2014 Busch-Jaeger

Elektro GmbH

Alle Rechte vorbehalten
