2CKA008300A0046 - Hausautomation Busch-Jaeger - Kostenlose Bedienungsanleitung

Produkttyp	Systemzentrale für Türkommunikation
Modell	2CKA008300A0046
Marke	Busch-Jaeger
Abmessungen	12 TE (ca. 216 mm Breite, 90 mm Höhe, 60 mm Tiefe)
Gewicht	ca. 200 g
Schutzart	IP20
Betriebstemperatur	-5 °C bis +45 °C
Lagertemperatur	-20 °C bis +70 °C
Netzspannung	100–240 V, 50/60 Hz, 0,9 A
Spannungsversorgung Türöffner	12 V~, 1,6 A
Potenzialfreier Ausgang Türöffner	30 V AC/DC, 3 A
Potenzialfreier Ausgang Licht	230 V~, 3 AX
Busspannung	28 V ±2 V, 1,5 A
Lautstärke	max. 80 dB
Funktionen	Zeiteinstellung Türöffner (1–10 s), Zeiteinstellung Beleuchtung (1 s–5 min), Status-LED
Anschlüsse	Außenbus, Innenbus, Türöffner, Licht, Spannungsversorgung
Montage	Hutschiene nach DIN EN 50022
Sicherheitshinweise	Installation nur durch Elektrofachpersonal; 230 V gefahr; Bus- und Netzleitungen getrennt verlegen
Reinigung und Pflege	Nur trockenes Tuch verwenden; keine aggressiven Reinigungsmittel
Ersatzteile / Reparatur	Nur durch autorisierten Fachbetrieb; defektes Gerät ersetzen

Häufig gestellte Fragen - 2CKA008300A0046 Busch-Jaeger

Kann ich die Systemzentrale selbst installieren?

Nein, die Installation darf nur durch Elektrofachpersonal erfolgen, da am 230-V-Netz gearbeitet wird.

Welche Kabelquerschnitte sind an den Klemmen zulässig?

Eindrähtig: 2 x 0,6–1 mm²; feindrähtig: 2 x 0,6–0,75 mm².

Wie stelle ich die Türöffnerzeit ein?

Drehen Sie den Regler „Türöffner“ auf die gewünschte Zeit zwischen 1 und 10 Sekunden.

Warum blinkt die Status-LED schnell?

Ein schnelles Blinken zeigt eine Störung an. Überprüfen Sie die Verkabelung und Busabschlüsse.

Muss der Bus terminiert werden?

Ja, jeder Zweig des Busnetzes muss über ein angeschlossenes Busgerät terminiert werden (z. B. Innenstation).

Welche maximale Lautstärke hat der Türöffner?

Der Türöffner erreicht maximal 80 dB.

Kann ich mehrere Außenstationen anschließen?

Ja, schließen Sie mehrere Außenstationen über den Außenbus an (Klemme 6).

Wie groß ist die Systemzentrale?

Sie hat eine Breite von 12 TE (ca. 216 mm) und wird auf einer Hutschiene montiert.

Darf ich Bus- und 230-V-Leitungen gemeinsam verlegen?

Nein, Bus- und 230-V-Leitungen müssen getrennt verlegt werden, um Gefahren durch Kurzschlüsse zu vermeiden.

Wo finde ich das Anwenderhandbuch?

Das ausführliche Handbuch steht als Download unter www.Busch-Jaeger.de bereit.

BEDIENUNGSANLEITUNG 2CKA008300A0046 Busch-Jaeger

1 Sicherheit....3
2 Bestimmungsgemäßer Gebrauch 3
3 Umwelt....3

3.1 Busch-Jaeger Geräte 3

4 Anwenderhandbuch....3
5 Bedienung....4

5.1 Normaler Betrieb....4

6 Technische Daten....5
7 Montage / Installation....6

7.1 Anforderungen an den Installateur....6
7.2 Allgemeine Montagehinweise 6
7.3 Montage 7
7.4 Anschluss....7

1 Sicherheit

Warnung

Elektrische S pannung!

Lebensgefahr und Brandgefahr durch elektrische Spannung von 230 V.

• Arbeiten am 230 V Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
• Vor Montage / Demontage Netzspannung freischalten!

2 Bestimmungsgemäßer Gebrauch

Die Systemzentrale 83300 ist Teil des Busch-Welcome ^® Türkommunikationssystems und arbeitet ausschließlich mit Komponenten aus diesem System zusammen. Das Gerät darf nur auf Hutschienen nach DIN EN 500022 installiert werden.

3 Umwelt

Denken Sie an den Schutz der Umwelt!

Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.

- Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.

3.1 Busch-Jaeger Geräte

Alle Verpackungsmaterialien und Geräte von Busch-Jaeger sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.

Busch-Jaeger Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH Verordnung.

(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)

(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)

4 Anwenderhandbuch

Ausführliche Informationen für die Planung von Busch-Welcome®-Anlagen finden Sie im Anwenderhandbuch. Download unter www.Busch-Jaeger.de.

5 Bedienung

5.1 Normaler Betrieb

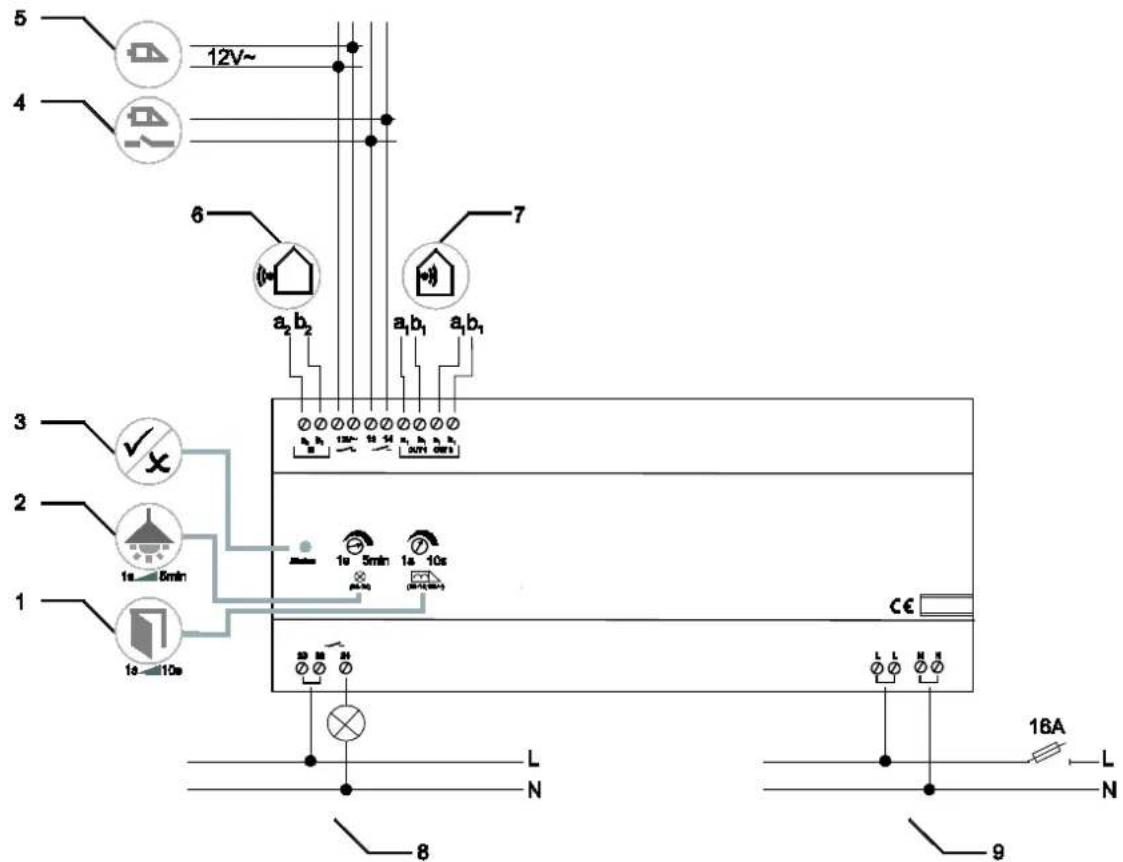

5 4 6 7 3 2 1 1e 8min 1e 10s 1e 5min 1e 10s CE L N 8 9 16A L N

Abb. 1:

Nr.	Funktion
1 Einstellung der Zeitdauer für den Türöffner– Die Tür kann beim Ansteuern je nach Einstellung während der Zeit von 1 Sekunde bis 10 Sekunden geöffnet werden.
2 Einstellung der Zeitdauer für die Beleuchtung– Die Beleuchtung bleibt beim Ansteuern je nach Einstellung von 1 Sekunde bis 5 Minuten eingeschaltet.
3	Status LEDDie Status LED leuchtet dauerhaft = Das Gerät ist BetriebsbereitDie Status LED blinkt langsam = Das Gerät ist In BetriebDie Status LED blinkt schnell = Eine Störung liegt an
4	Potenzialfreier Ausgang des Türöffners
5	Spannungsversorgung des Türöffners
6 • Anschluss für die Außenstation• Bei der Verwendung mehrer Außenstationen: Anschluss für den Außenbus
7 • Anschluss für die Innenstation• Bei der Verwendung mehrer Innenstationen: Anschluss für den Innenbus
8	Potentialfreier Ausgang für das Licht
9	Spannungsversorgung

6 Technische Daten

Bezeichnung Wert
Betriebstemperatur	-5 °C – +45 °C
Lagertemperatur	-20 °C – +70 °C
Schutzart	IP 20
Klemmen eindrähtig	2 x 0,6 mm ^2 – 2 x 1 mm ^2
Klemmen feindrähtig	2 x 0,6 mm ^2 – 2 x 0,75 mm ^2
Lautstärke	maximal 80 dB
Netzspannung	100-240V, 50 / 60 Hz, 0.9 A
Spannungsversorgung Türöffner	12 V~; 1,6 A
Potenzialfreier Ausgang Türöffner	30 V AC/DC; 3 A
Potenzialfreier Ausgang Licht	230 V~; 3 AX
Busspannung	28V ±2V, 1.5A
Größe	12 TE

7 Montage / Installation

Warnung

Elektrische S pannung!

Lebensgefahr durch elektrische Spannung von 230 V.

- Niederspannungs- und 230 V Leitungen dürfen nicht gemeinsam in einer UP Dose verlegt werden! Im Falle eines Kurzschlusses besteht die Gefahr von 230 V auf der Niederspannungsleitung.

7.1 Anforderungen an den Installateur

Warnung

Elektrische S pannung!

Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen.

• Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der elektrischen Anlage.
• Durch unsachgemäße Installation können schwere Sachschäden z.B. Brand entstehen.

Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:

• Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):

• Freischalten;

• gegen Wiedereinschalten sichern;

• Spannungsfreiheit feststellen;

• Erden und Kurzschließen;

• benachbarte, unter Spannung stehende Teile abdecken oder abschranken.

- Verwenden Sie die geeignete persönliche Schutzausrüstung.

- Verwenden Sie nur geeignete Werkzeuge und Messgeräte.

- Prüfen Sie die Art des Versorgungsnetzes (TN-System, IT-System, TT-System) um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.

7.2 Allgemeine Montagehinweise

• Terminieren Sie alle Zweige des Leitungsnetzes über ein angeschlossenes Busgerät (z.B. Innenstation, Außenstation, Systemgerät).
• Montieren Sie die Systemzentrale nicht unmittelbar neben Klingeltransformatoren und anderen geschalteten Spannungsversorgungen (Vermeidung von Interferenzen).
• Verlegen Sie die Leitungen des Systembus nicht zusammen mit 230 V Leitungen.
• Nutzen Sie nicht gemeinsame Kabel für die Anschlussleitungen von Türöffnern und Leitungen des Systembus.
• Vermeiden Sie Übergänge zwischen verschiedenen Kabeltypen.
• Verwenden Sie in einem vier- oder mehradrigen Kabel nur zwei Adern für den Systembus.
  • Verlegen Sie beim Durchschleifen nie den ankommenden und abgehenden Bus innerhalb eines Kabels.
• Verlegen Sie nie den Innen- und Außenbus innerhalb eines Kabels.

7.3 Montage

Das Gerät 83300 darf nur auf Hutschienen nach DIN EN 500022 installiert werden.

7.4 Anschluss

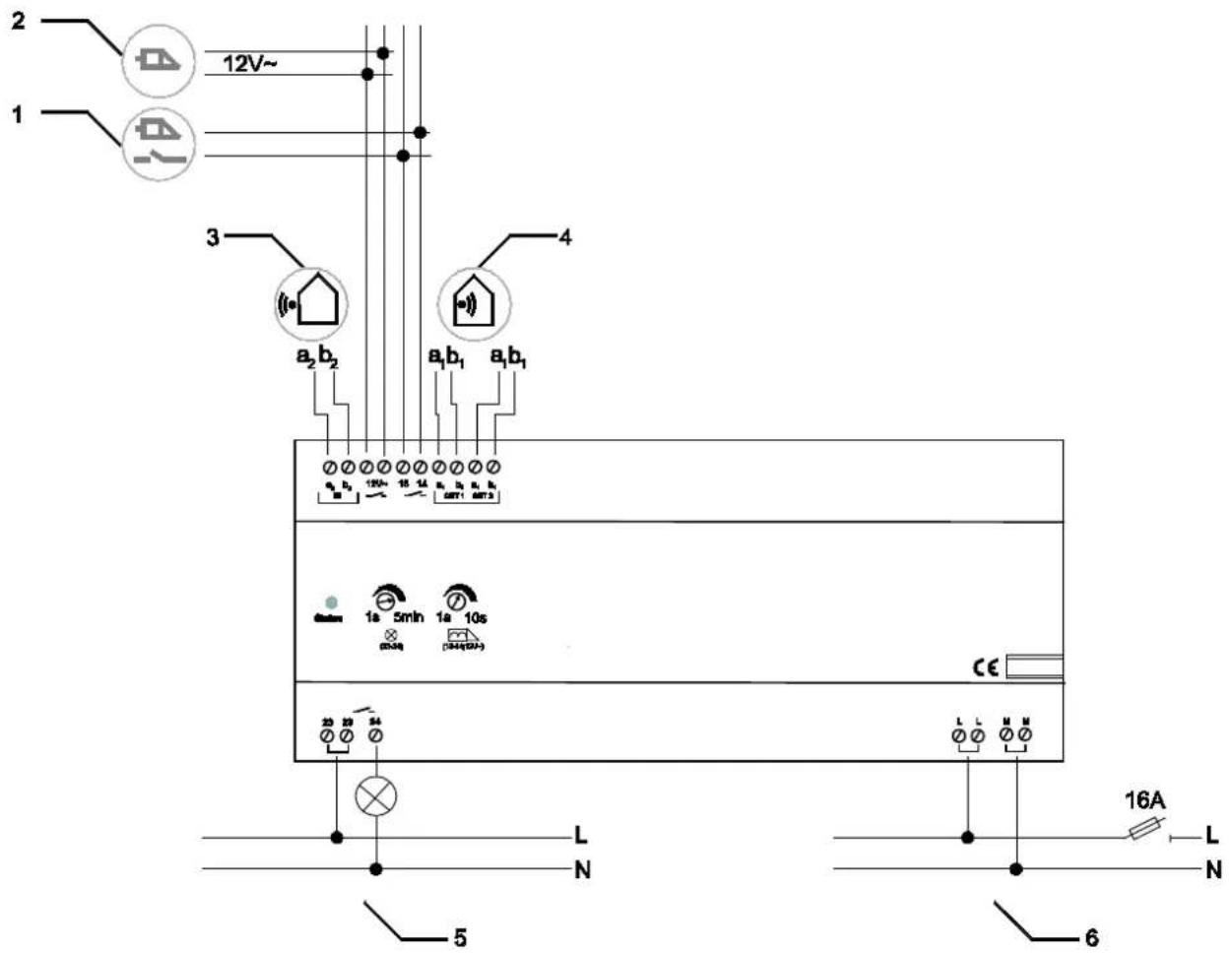

12V~ 1 3 a₂ b₂ a₁ b₁ a₁ b₁ 10A~ 15 A BUT1 BUT3 1a 5min 1a 10s CE 20 30 34 L N 16A L N 5 6

Abb. 2:

Nr.	Funktion
1	Potenzialfreier Ausgang des Türöffners
2	Spannungsversorgung des Türöffners
3 • Anschluss für die Außenstation• Bei der Verwendung mehrerer Außenstationen: Anschluss für den Außenbus
4 • Anschluss für die Innenstation• Bei der Verwendung mehrerer Innenstationen: Anschluss für den Innenbus
5	Potentialfreier Ausgang für das Licht
6	Spannungsversorgung

Video für die Montage und den Anschluss des Gerätes
