BEDIENUNGSANLEITUNG HMW-IO-12-FM Homematic IP
Installations- und Bedienungsanleitung (S. 4) Installation and operating manual (p. 20)
RS485 12-fach I/O-Modul Unterputzmontage: RS485 12-channel I/O module for flush mounting: HMW-IO-12-FM
1. Ausgabe Deutsch 06/2009
Dokumentation © 2009 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
90075 / V 1.0
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung .... 4
2 Gefahrenhinweise 4
3 Funktion....5
4 Allgemeine Systeminformation zu HomeMatic 7
5 Allgemeine Hinweise zum Bussystem ..... 8
5.1 Allgemeine Hinweise zur Installation ..... 8
5.2 Topologie des Bussystems....9
6 Installation....10
7 Zuordnung von Tastereingängen und Aktorkanälen 14
7.1 Anlernen von Tastereingängen an Aktorkanäle 14
7.2 Aufheben der Zuordnung von Tastereingängen zu Aktorkanälen ..... 1 6
8 Wartung und Reinigung ..... 1 7
9 Technische Daten 18
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen.
Bewahren Sie die Anleitung zum späteren Nach- schlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!
2 Gefahrenhinweise
Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von
Feuchtig keit, Staub sowie Sonnen- oder andere Wärme bestrahlung.
3 Funktion
Das 12-fach I/O Modul verfügt über 12 Eingänge für potentialfreie Taster oder Schalter. Bei jeder Betätigung wird ein Ereignis gesendet (mit Tastern lassen sich auch Dimmaktoren hoch- und runterdimmen). Die Eingänge können wahlweise auch zu Ausgängen (über die HomeMatic-Zentrale) umkonfiguriert werden. An diese Ausgänge können z.B. direkt LEDs angeschlossen werden, die sich wie ein Schaltaktor verknüpfen und konfigurieren lassen.
- Als Eingang konfigurierte Kanäle sind als Taster oder Schaltereingänge (über die HomeMatic-Zentrale) konfigurierbar
- Als Eingang konfigurierte Kanäle sind frei konfigurierbar und beliebigen Aktorkanälen (auch von anderen Modulen) zuweisbar
- Als Ausgang konfigurierte Kanäle lassen sich mit anderen Sensor- oder Tastermodulen verknüpfen
- An einem als Eingang konfigurierten Kanal sind beliebig viele potentialfreie Taster parallel anschließbar
• Unterputz-Montage


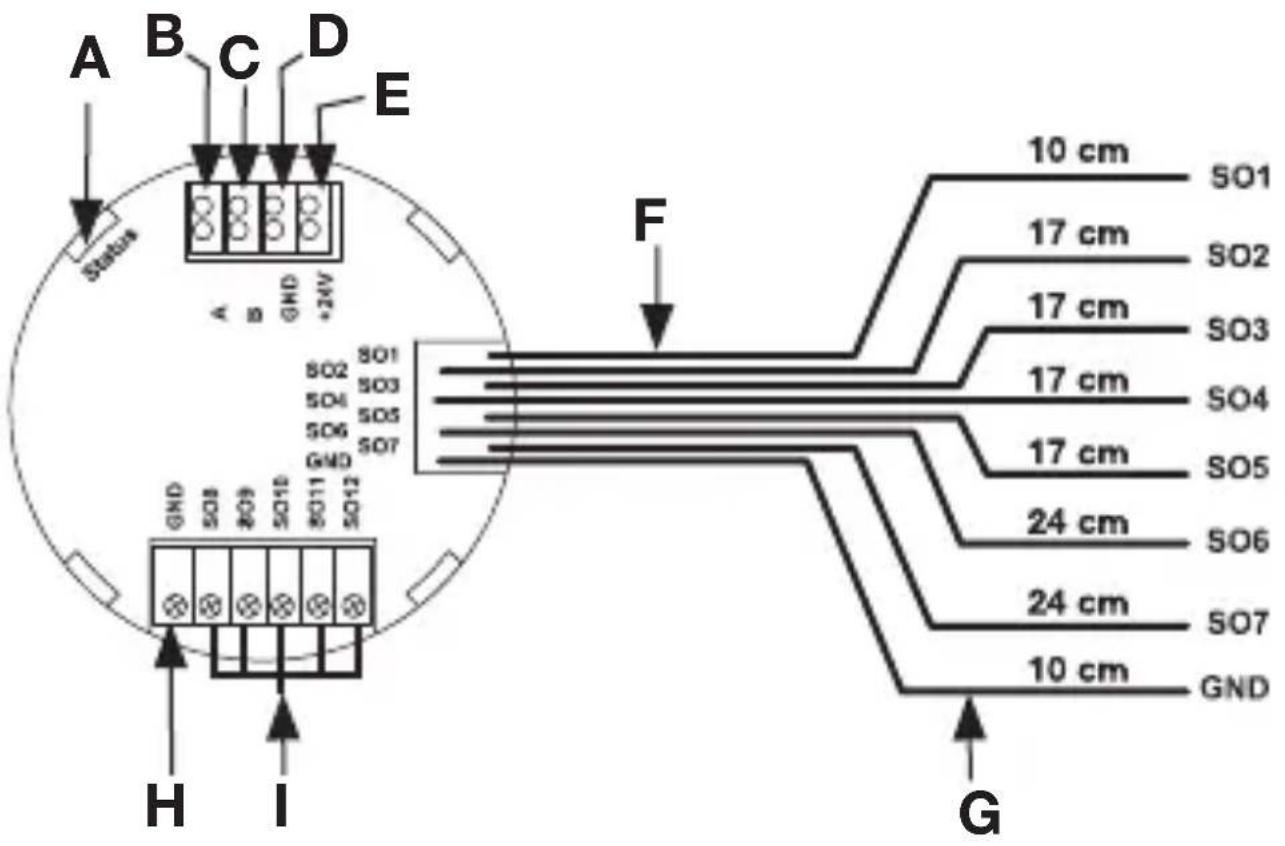

(B) - Bus A
(C) - Bus B
(D) - Masse Busspannungsversorgung
(E) - Busspannungsversorgung + 24 V
(F) - Herausgeführte Ein-/Ausgänge SO1...SO7
(G) - Masse für Ein-/Ausgänge SO1...SO7
(H) - Masse für Ein-/Ausgänge SO8...SO12
(I) - Klemmen Ein-/Ausgänge SO8...SO12
Das manuelle hoch- oder runterdimmen über einen langen Tastendruck von Dimmaktoren ist nur über Direktverknüpfungen möglich.
Über Programme lässt sich lediglich ein fester Dimmwert anwählen (z.B. 50%).
4 Allgemeine Systeminformation zu HomeMatic
Dieses Gerät ist Teil des HomeMatic Haussteuersystems.
Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktions- umfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte der gesonderten Konfigurationsanleitung oder dem HomeMatic Systemhandbuch.
Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.HomeMatic.com.
5 Allgemeine Hinweise zum Bussystem
5.1 Allgemeine Hinweise zur Installation
Grundsätzlich kann man die Anschlüsse der HMW-Komponenten in zwei Gruppen einteilen. In die Lastseite und in die Steuerseite (24 V- Spannungsversorgung, Tastereingänge, RS485-Bus). Das I/O-Modul verfügt aufgrund seiner Aufgabenstellung lediglich über die Steuerseite.
Steuerseite
Auf der Steuerseite hingegen kommt lediglich ungefährliche Schutzkleinspannung zum Einsatz. Für die Verdrahtung brauchen hier keine netzspannungsfesten Leitungen verwendet zu werden. Es empfiehlt sich die Verwendung von Fernmelde-Installationsleitung oder vergleichbarer Steuerleitung.
Zu beachten ist allerdings, dass diese Leitungen wie das Gerät selbst generell getrennt von jeglichen 230-V-führenden Leitungen, entsprechend den VDE-Richtlinien, zu verlegen sind. Dabei ist ein Mindestabstand von 8 mm zwischen beiden Leitungsarten zu beachten.
Beim Anschluss des RS485-Busses sind die A-Klemmen, die B-Klemmen, die 24 V-Spannungsversorgung und die Masseklemmen der Module einer-Gerätegruppe, z. B. Etage, (max. 127 Stück) jeweils miteinander zu verbinden. Ein Anschlussschema mit Bus-System finden Sie im Systemhandbuch. Beim Einsatz des RS485-Busses ist ein Busabschluss erforderlich. Informationen zum Anschluss finden Sie in der jeweiligen Bedienungsanleitung.
5.2 Topologie des Bussystems
Die Stromversorgung erfolgt über das Hutschienen-Netzteil HMW-Sys-PS7-DR oder ein anderes, entsprechend der Anzahl und Gesamtstromaufnahme aller vorhandenen Module z. B. einer Etage dimensioniertes 24 V-Netzteil.
Wenn eine zentrale Programmierung und Steuerung über die HomeMatic-Zentrale erfolgen soll, sollten die HMW-Busleitungen der einzelnen Module sowie die vom Steuer-PC bzw. einer Zentrale kommende Leitung an einem unter räumlichen Gesichtspunkten günstigen Ort zusammengeführt werden, um eine Trennung der einzelnen Busabschnitte zu erreichen und ggf. eine Fehlersuche zu vereinfachen. Üblicher-
weise ist dies der Raum, in dem die Zentrale des HomeMatic-Systems installiert wird.
6 Installation
Das Gerät besitzt für die Ein-/Ausgänge SO1...SO7 flexible Verbindungsleitungen (0,5 mm²) mit Aderendhülsen. Entfernen Sie vor dem Anschluss die Gummikappen, die auf die Aderendhülsen aufge- steckt sind.
Damit können sie direkt an die verwendeten Taster/Schalter oder Anzeigen gemäß dem Schaubild auf Seite 12 angeschlossen werden.
Falls Sie nicht alle Kanäle verwenden, belassen Sie die Gummikappen auf den Aderendhülsen der unbenutzten Kanäle.
Für den Anschluss der Ein-/Ausgänge SO8...SO12 sind Schraubklemmen vorhanden. Hier können starre Leitungen oder flexible Leitungen mit Aderendhülsen (max. 0,75 mm²) angeschlossen werden.
Die Ein-/Ausgänge sind nur für den Anschluss potentialfreier Taster/Schalter geeignet.
Ein-/Ausgänge nicht mit 230-V-Netzspannung verbinden!
Schließen Sie Taster/Schalter jeweils zwischen GND und dem jeweiligen Ein-/Ausgang (SO1, ...) an.
Die maximale Leitungslänge vom Taster zum Modul ist je nach verwendeter Leitung unterschiedlich. Es sollte jedoch eine Länge von 50 m nicht überschritten werden.
Bei der Nutzung als Ausgang (bei Verwendung der HomeMatic-Zentrale) sind folgende Hinweise zu beachten:
- Die Ausgangsspannung beträgt 0 V bzw. 5 V bei einer Ausgangsimpedanz >330 Ω.
- Die Ausgänge sind nicht zum direkten Anschluss von induktiven Lasten, z. B. Relais, geeignet.
- Je Ausgang ist ein 330-Ω-Vorwiderstand integriert, so dass eine LED direkt anschließbar ist.
Der Anschluss von Bus und Spannungsversorgung erfolgt über Steckklemmen mit jeweils 2 Anschlüssen pro Kontakt, so dass hier eine Weiterverdrahtung möglich ist. Die Steckklemmen sind für Leitungsadern von 0,12 bis 0,5 mm² (AWG 26 bis
AWG 20) geeignet. Damit ist auch eine einfache Verkabelung mit starrer Telefon- oder CAT-Installationsleitung möglich.
Achten Sie strikt auf den polaritätsrichtigen Anschluss der Spannungsversorgung an den Klemmen.

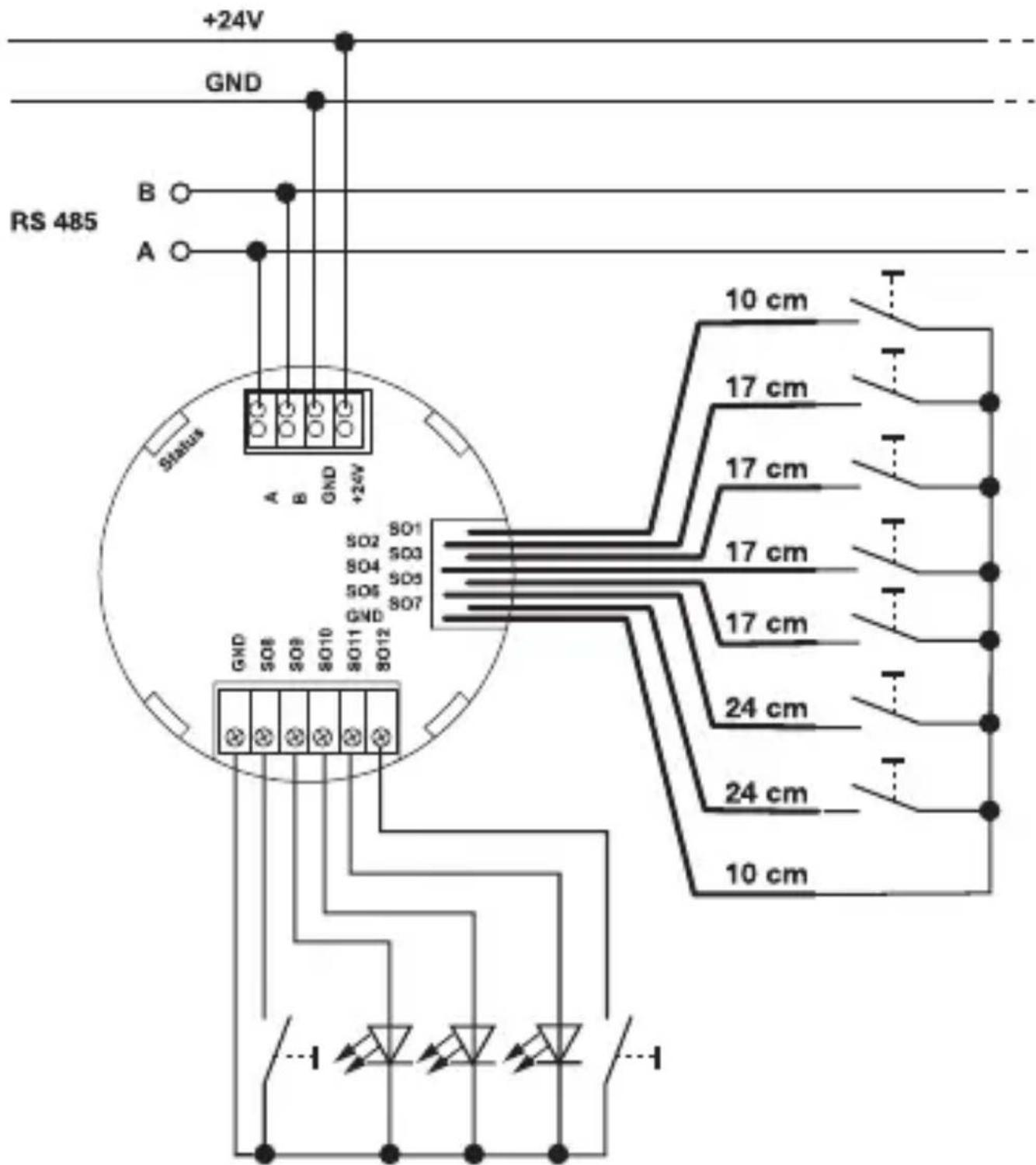

Das folgende Schaubild zeigt beispielhaft beide Anschlussvarianten als Eingang und Ausgang:
7 Zuordnung von Tastereingängen und Aktorkanälen
Im Auslieferungszustand sind alle Kanäle des Gerätes als Tastereingänge konfiguriert. Sie können die Eingänge an beliebige am Bus befindliche Aktorkanäle anlernen.
7.1 Anlernen von Tastereingängen an Aktorkanäle
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Konfigurieren beginnen! Im Auslieferungszustand sind die Tastereingänge keinem Aktorkanal zugeordnet (auch nicht den Ak- torkanälen des Gerätes, an dem sie sich befinden).
Im Folgenden wird das direkte Anlernen zwischen einem HomeMatic RS485 Aktor und einem am I/O Modul angeschlossenen Taster beschrieben.
Zuordnung von Tastereingängen zu Aktorkanälen
- Drücken Sie die Programmiertaste des zuzuordnenden Aktor(kanals) am Modul so lange, bis dessen Kanal-LED langsam blinkt (nach ca. 3 Sekunden). Das Modul befindet sich nun im Anlernmodus.
- Betätigen Sie nun einen Taster, der am Tastereingang des I/O Moduls angeschlossen ist und dem Sie den Aktor(kanal) zuordnen wollen.
- Der Aktor(kanal) ist nun diesem Schalteingang zugeordnet, und die Kanal-LED am Aktor erlischt.
- Testen sie die Zuordnung durch Drücken des zugeordneten Tasters. Der Aktor(kanal) sollte entsprechend der Konfiguration des Tastereingangs reagieren.
- Wollen Sie den Aktor(kanal) einem weiteren Tastereingang zuordnen, so wiederholen sie diesen Vorgang.
Je nach Aktor werden Tastereingänge unterschiedlich angelernt:
| Aktor Tastenverhalten | |
| Schaltaktor, Dimmaktor | Angelernte Tasten verhalten sich wie Toggle-Taster |
| Jalousieaktor | Je nachdem ob der Anlern-modus am Aktor mit der ▲- oder ▼- Taste ausgelöst wurde wird die anzulernende Taste als „Öffnen“ oder „Schließen“ angelernt, nicht als Toggle-Taste. |
Wird eine an einen Aktor angelernte Taste erneut an denselben Aktor angelernt, wird die alte Zuordnung überschrieben.
7.2 Aufheben der Zuordnung von Tastereingängen zu Aktorkanälen
Aufheben der Zuordnung von Tastereingang und Aktor(kanal)
- Drücken Sie die Programmiertaste des Aktor(kanals), dessen Zuordnung Sie aufheben möchten so lange, bis dessen Kanal-LED vom
langsamen in das schnelle Blinken übergeht (nach ca. 6 Sekunden).
- Lassen Sie die Taste los. Das Schaltmodul befindet sich nun im Löschmodus.
- Drücken sie nun einen Taster am Tastereingang eines Moduls, dessen Zuordnung Sie aufheben wollen. Die Kanal-LED am Aktor erlischt und die Zuordnung ist aufgehoben, der Aktor(kanal) wird von diesem Schalteingang nicht mehr geschaltet.
- Überprüfen Sie die Einstellung durch Betätigen eines Tasters am gelöschten Tastereingang, der Aktor(kanal) darf nicht mehr reagieren.
Alle Anlernvorgänge können Sie durch kurzes Betätigen der Programmiertaste abbrechen.
8 Wartung und Reinigung
Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft.
9 Technische Daten
Kommunikation:
Schnittstelle: RS485-Bus
Protokoll: HomeMatic Wired
Steuereingänge: 12 unabhängige Kontakt-
eingänge, massebezo- gen (Schutzkleinspan- nung).
Dauer-/Momentkontakt
Ausgänge: 0/5 V DC, max. 15 mA
Spannungsversorgung: 24 V (20 V bis 30V) / DC
Stromaufnahme: max. 80 mA
Zugelassene Leitungsquerschnitte für:
Bus- und Spannungs-
Anschluss: 0,12 mm² bis 0,50 mm²
Kontakte SO8 bis SO12: max. 0,75 mm ^2
flexible Leitung mit
Aderendhülse SO1...SO7: 0,5 mm²
Montageart: Unterputz-Montage
Schutzart: IP 20
Abmessungen (ø x H): 50 x 14 mm
Entsorgungshinweis:
Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
1 ^st English edition 06/2009
