BEDIENUNGSANLEITUNG 2CKA008300A0043 Busch-Jaeger

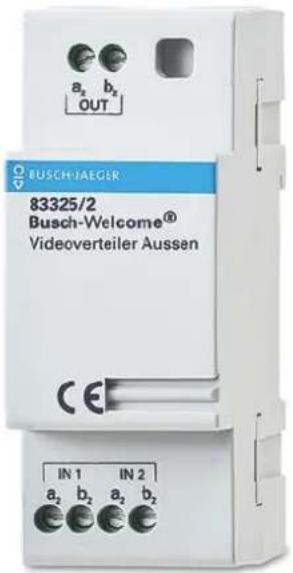

Videoverteiler Außen

a₂ b₂ OUT BUSCH/JAEGER 83325/2 Busch-Welcome® Videoverteiler Aussen CE IN 1 IN 2 a₂ b₂ a₂ b₂

1 Sicherheit....3
2 Bestimmungsgemäßer Gebrauch 3
3 Umwelt....3

3.1 Busch-Jaeger Geräte 3

4 Anwenderhandbuch....3
5 Technische Daten 4
6 Montage / Installation....5

6.1 Anforderungen an den Installateur....5
6.2 Allgemeine Montagehinweise 5
6.3 Montage 6
6.4 Anschluss....6

1 Sicherheit

Warnung

Elektrische S pannung!

Lebensgefahr und Brandgefahr durch elektrische Spannung von 230 V.

– Arbeiten am 230 V Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
- Vor Montage / Demontage Netzspannung freischalten!

2 Bestimmungsgemäßer Gebrauch

Der Videoverteiler 83325/2 ist Teil des Busch-Welcome ^® Türkommunikationssystems und arbeitet ausschließlich mit Komponenten aus diesem System zusammen. Das Gerät darf nur auf Hutschienen nach DIN EN 500022 installiert werden.

3 Umwelt

Denken Sie an den Schutz der Umwelt!

Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.

- Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.

3.1 Busch-Jaeger Geräte

Alle Verpackungsmaterialien und Geräte von Busch-Jaeger sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.

Busch-Jaeger Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH Verordnung.

(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)

(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)

4 Anwenderhandbuch

Ausführliche Informationen für die Planung von Busch-Welcome ^® -Anlagen finden Sie im Anwenderhandbuch. Download unter www.Busch-Jaeger.de.

5 Technische Daten

Bezeichnung Wert
Betriebstemperatur (EN 50486)	-5 °C – +45 °C
Lagertemperatur	-20 °C – +70 °C
Schutzart	IP 20
Klemmen eindrähtig 2 x 0,6 mm ^2	-2 x 1 mm ^2
Klemmen feindrähtig	2 x 0,6 mm ^2 – 2 x 0,75 mm ^2
Lautstärke maximal 80 dB
Busspannung	28 V- ±2 V
Größe 2 TE

6 Montage / Installation

Warnung

Elektrische Spannung!

Lebensgefahr durch elektrische Spannung von 230 V.

- Niederspannungs- und 230 V Leitungen dürfen nicht gemeinsam in einer UP Dose verlegt werden! Im Falle eines Kurzschlusses besteht die Gefahr von 230 V auf der Niederspannungsleitung.

6.1 Anforderungen an den Installateur

Warnung

Elektrische S pannung!

Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen.

• Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der elektrischen Anlage.
• Durch unsachgemäße Installation können schwere Sachschäden z.B. Brand entstehen.

Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:

- Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):

1. Freischalten;
2. gegen Wiedereinschalten sichern;
3. Spannungsfreiheit feststellen;
4. Erden und Kurzschließen;
5. benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
6. Verwenden Sie die geeignete persönliche Schutzausrüstung.
7. Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
8. Prüfen Sie die Art des Versorgungsnetzes (TN-System, IT-System, TT-System) um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.

6.2 Allgemeine Montagehinweise

• Terminieren Sie alle Zweige des Leitungsnetzes über ein angeschlossenes Busgerät (z.B. Innenstation, Außenstation, Systemgerät).
• Montieren Sie die Systemzentrale nicht unmittelbar neben Klingeltransformatoren und anderen geschalteten Spannungsversorgungen (Vermeidung von Interferenzen).
  • Verlegen Sie die Leitungen des Systembus nicht zusammen mit 230 V Leitungen.
• Nutzen Sie nicht gemeinsame Kabel für die Anschlussleitungen von Türöffnern und Leitungen des Systembus.
• Vermeiden Sie Übergänge zwischen verschiedenen Kabeltypen.
• Verwenden Sie in einem vier- oder mehradrigen Kabel nur zwei Adern für den Systembus.
• Verlegen Sie beim Durchschleifen nie den ankommenden und abgehenden Bus innerhalb eines Kabels.
• Verlegen Sie nie den Innen- und Außenbus innerhalb eines Kabels.

6.3 Montage

Das Gerät 83325/2 darf nur auf Hutschienen nach DIN EN 500022 installiert werden.

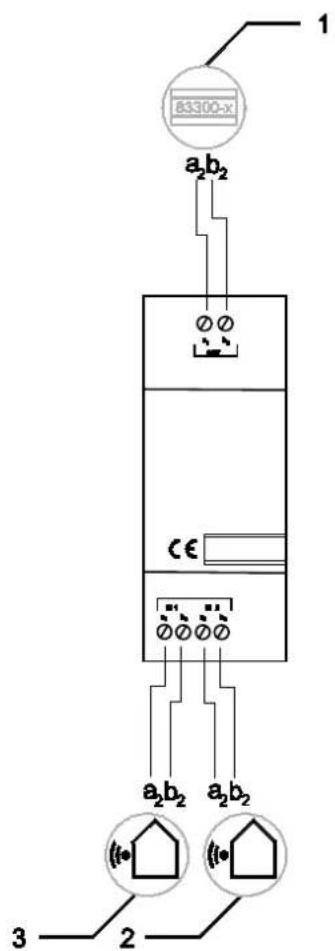

6.4 Anschluss

Nr. Funktion
1	Anschluss für die SystemzentraleBei der Verwendung mehrerer Außenstationen: Anschluss für den Außenbus
2 / 3	Anschluss für die AußenstationenBei der Verwendung mehrerer Außenstationen: Anschluss für den Außenbus
