BEDIENUNGSANLEITUNG 2CKA001032A0509 Busch-Jaeger
2 Bestimmungsgemäßer Gebrauch 3
3 Umwelt 3
4 Aufbau und Funktion......4
4.1 Funktions- und Ausstattungsmerkmale 4
4.2 Module 4
5 Bedienung....5
5.1 Hinweise zur Bedienung 5
5.2 Tastenbelegung 5
5.3 Display 6
5.4 Übersicht der Menüstruktur....7
5.5 Gerät einstellen 8
5.5.1 Sprache....8
5.5.2 RESET (Geräte-Einstellungen zurücksetzen) 9
5.5.3 Werkseinstellungen....9
5.5.3.1 Zurücksetzen auf Werkseinstellungen 9
5.6 Betriebsarten....10
5.7 Start-/Schaltzeiten einstellen....10
5.7.1 Allgemein 10
5.7.2 BLOCK-Programmierung....11
5.8 Sonderfunktionen aufrufen....12
5.8.1 MAX- und MIN-Werte 12
5.8.2 Ventilschutz....13
5.8.3 Standby-Zeiten....14

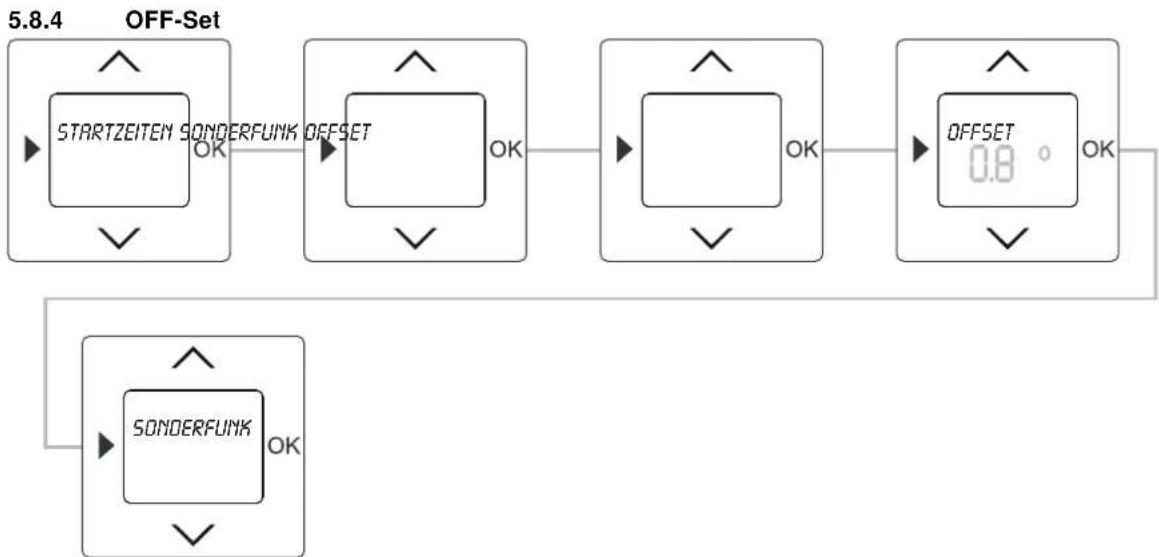

5.8.4 OFF-Set 15
5.8.5 Tastenverriegelung 16
5.8.6 Datum und Uhrzeit 17

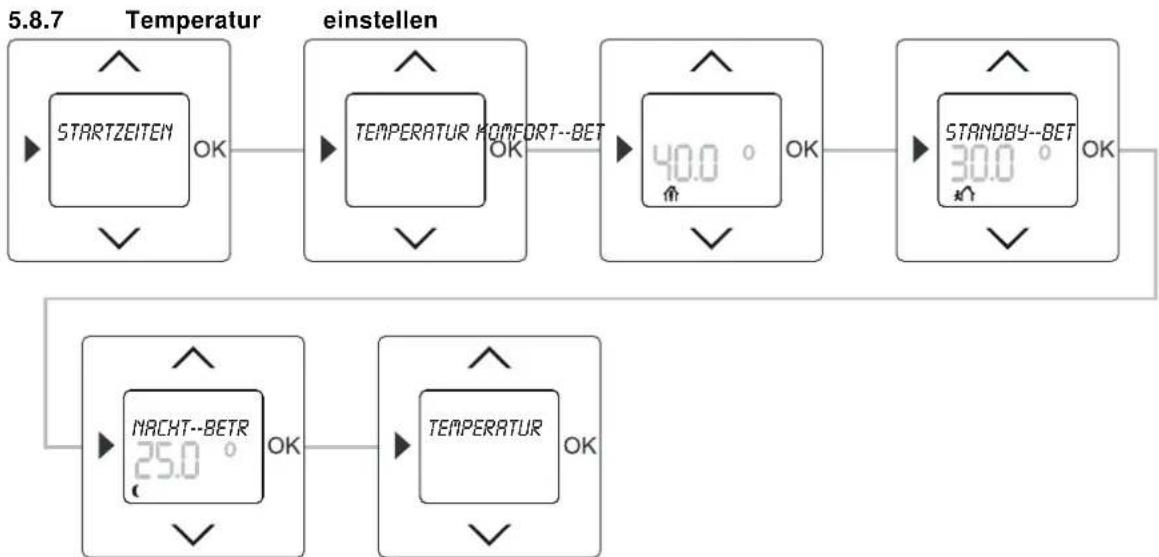

5.8.7 Temperatur einstellen 18
5.9 Displayanzeige bei Netzausfall 19
6 Technische Daten....20
7 Montage und elektrischer Anschluss 21
7.1 Anforderungen an den Installateur 21
7.2 Montage 21
7.3 Elektrischer Anschluss 23
1 Sicherheit

Warnung
Elektrische Spannung!
Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V.
- Arbeiten am 230 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
– Vor Montage / Demontage Netzspannung freischalten!
2 Bestimmungsgemäßer Gebrauch
Das Gerät ist ausschließlich für den im Kapitel „Aufbau und Funktion“ erläuterten Gebrauch mit den gelieferten und zugelassenen Komponenten bestimmt.
3 Umwelt

Denken Sie an den Schutz der Umwelt!
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.
- Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.
Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.
Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung.
(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)
(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)
4 Aufbau und Funktion
Der Raumtemperaturregler wird eingesetzt bei Heizsystemen und elektrischen Fußbodenheizungen zur zeitgesteuerten Regelung der Temperatur in geschlossenen Räumen.
4.1 Funktions- und Ausstattungsmerkmale
Mit Zeitsteuerung
- Mit Wechselkontakt und thermischer Rückführung
- Einfache Einstellung über Menü- und textgeführte Anzeige
- 4 Schaltzeiten pro Tag für jeden Wochentag frei einstellbar
• Automatische Sommer-/Winterzeit-Zeitumschaltung
• Gangreserve > 10 Stunden - Für den Regler werden Stellventile in der Ausführung "stromlos geschlossen" benötigt.
- Ausführung U mit internem Fühler
• Ausführung UF mit externem Fernfühler
4.2 Module
Es werden folgende Module eingesetzt. Eine Bedienung ist nur mit der Zentralscheibe 6435-... möglich. Die Zentralscheibe wird als sogenannte "schwimmende Wippe" auf dem Bedienelement aufgerastet.

5.1 Hinweise zur Bedienung
Nach einem Netzausfall läuft die Uhr intern ca. 10 Stunden weiter. Danach müssen die Uhrzeit und das Datum neu eingestellt werden. Die übrigen Daten bleiben gespeichert.
Das Bedienelement kann für ca. 20 Minuten vom Unterputz-Einsatz abgenommen und getrennt eingestellt werden.
Insgesamt lassen sich bis zu 4 Schaltzeiten pro Tag einstellen:
- 2x für Komfort-Betrieb
- 1x für Standby-Betrieb
- 1x für Nacht-Betrieb
Steht die Anzeige auf --:-- kann dies folgende Bedeutungen haben:
- keine Zeit gespeichert
- Speicherplatz nicht belegt
- Funktion nicht aktiv
Blinkende Zahlen / Werte können verändert werden. Erfolgt keine Eingabe schaltet die Anzeige nach 2 Minuten zurück in den Betriebsmodus.
5.2 Tastenbelegung

Abb. 2: Tastenbelegung der Zentralscheibe
| Taste Funktion Im Einstellmodus Werte | einstellen RESET | ||||
| 50>41 | Menüebene aufrufen und in den Einstellmodus wechseln.- 2 Sekunden lang gedrückt halten. | Zurück zum Betriebsmodus | Alle Tasten der Schaltwippe gleichzeitig für ca. 5 s drücken.Der Temperaturregler wird auf die Werkseinstellungen zurückgesetzt. | ||
![]() | Temperatur höher | Menüpunkt auswählen Werte | ändern | ||
| Temperatur niedriger | |||||
| OK | Bestätigung Menü auswählen | Wert übernehmen | |||

Hinweis
Unabhängig von den Zeitprogrammen wird auf die eingestellte Temperatur geregelt. Bei Bedarf kann der Wert mit der AUF-Taste (∧) bzw. AB-Taste (∨) manuell verändert werden. Dies hat keinen Einfluss auf die in den Zeitprogrammen eingestellten Werte.
5.3 Display


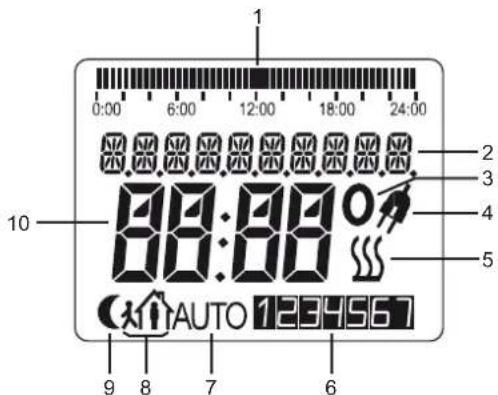

1 0:00 6:00 12:00 18:00 24:00 88:88' AUTO 1234557 9 8 7 6Abb. 3: Symbole
| Nr. | Funktion | |
| 1 Anzeige programmierter Tageszyklen | ||
| 2 Infozeile / Zeit / Datum | ||
| 3 Symbol für °C | ||
| 4 | Netzausfall | |
| 5 Zustandsanzeige = Heizen | ||
| 6 | Aktueller | Wochentag |
| 7 | Betriebsart | "Automatik" |
| 8 Betriebsart "Komfort / Standby" | ||
| 9 | Betriebsart | "Nacht" |
| 10 Temperatur / Status | ||

Hinweis
Ist der Text für die Infozeile zu lang, läuft er durch die Infozeile hindurch.

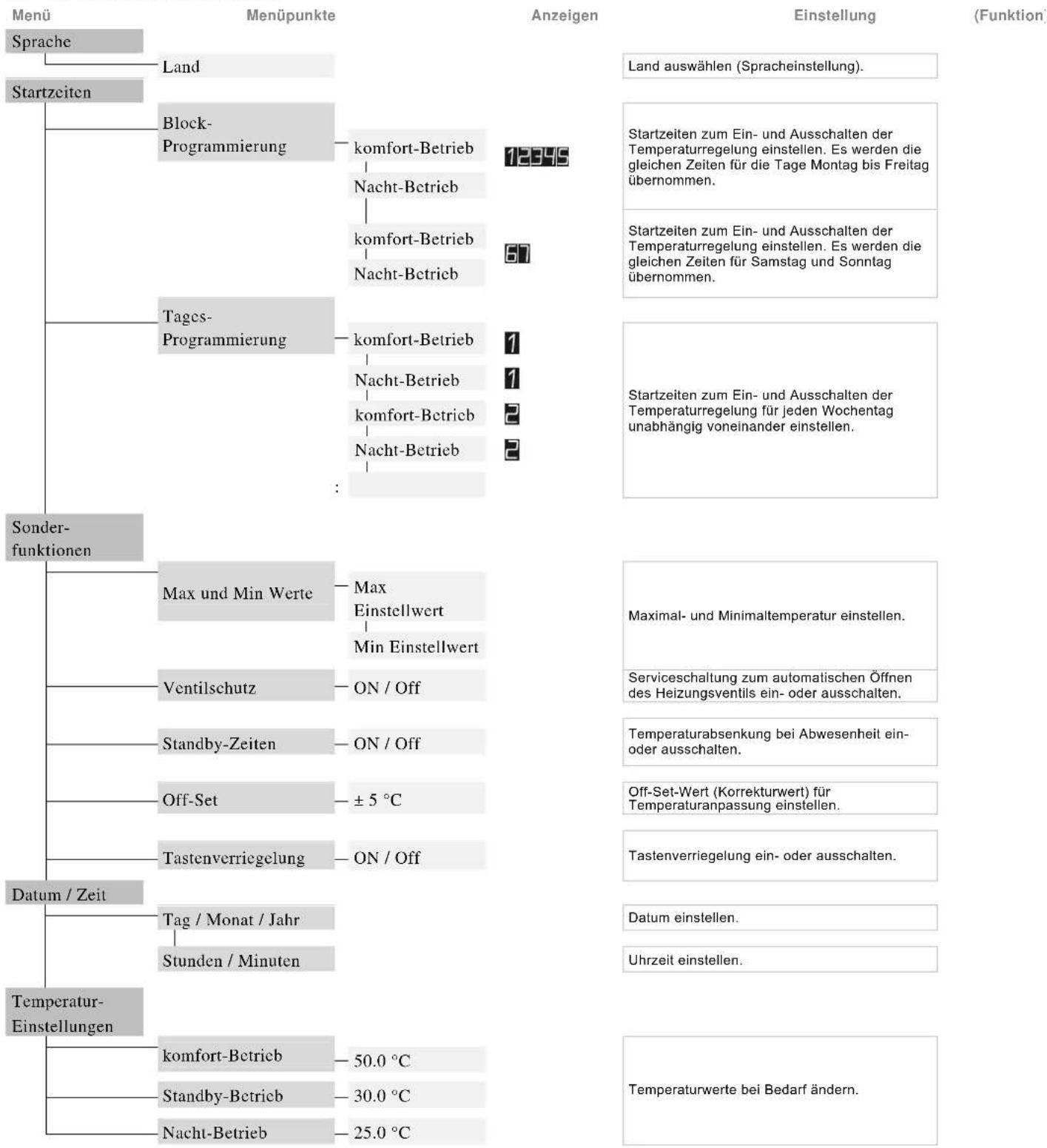

5.4 Übersicht der Menüstruktur

tree
| Category | Subcategory | Value | | :--- | :--- | :--- | | Menü | Sprache | | | Menü | Land | | | Menü | Startzeiten | | | Menü | Block-Programmierung | 12395 | | Menü | Nacht-Betrieb | 67 | | Menü | Tages-Programmierung | 1 | | Menü | Nacht-Betrieb | 1 | | Menü | komfort-Betrieb | 2 | | Menü | Nacht-Betrieb | 2 | | Anzeigen | Land auswählen (Spracheinstellung). | | | Anzeigen | Startzeiten zum Ein- und Ausschalten der Temperaturregelung einstellen. Es werden die gleichen Zeiten für die Tage Montag bis Freitag übernommen. | | | Anzeigen | Startzeiten zum Ein- und Ausschalten der Temperaturregelung einstellen. Es werden die gleichen Zeiten für Samstag und Sonntag übernommen. | | | Anzeigen | Startzeiten zum Ein- und Ausschalten der Temperaturregelung für jeden Wochentag unabhängig voneinander einstellen. | | | Sonder-funktionen | Max und Min Werte | Max | | Sonder-funktionen | Einstellwert | | | Sonder-funktionen | Min Einstellwert | | | Sonder-funktionen | Ventilschutz | ON / Off | | Sonder-funktionen | Standby-Zeiten | ON / Off | | Sonder-funktionen | Off-Set | ± 5 °C | | Sonder-funktionen | Tastenverriegelung | ON / Off | | Sonder-funktionen | Datum / Zeit | | | Sonder-funktionen | Tag / Monat / Jahr | | | Sonder-funktionen | Stunden / Minuten | | | Einstellung | Maximal- und Minimaltemperatur einstellen. | | | Einstellung | Serviceschaltung zum automatischen Öffnen des Heizungsventils ein- oder ausschalten. | | | Einstellung | Temperaturabsenkung bei Abwesenheit ein- oder ausschalten. | | | Einstellung | Off-Set-Wert (Korrekturwert) für Temperaturanpassung einstellen. | | | Einstellung | Tastenverriegelung ein- oder ausschalten. | | | Einstellung | Datum einstellen. | | | Einstellung | Uhrzeit einstellen. | | | Einstellung | Temperaturwerte bei Bedarf ändern. | | | Einstellung | Komfort-Betrieb | 50.0 °C | | Einstellung | Standby-Betrieb | 30.0 °C | | Einstellung | Nacht-Betrieb | 25.0 °C |5.5 Gerät einstellen
Alle Einstellungen des Gerätes erfolgen unterstützt durch eine textgesteuerte Bedienerführung. Bei der ersten Inbetriebnahme müssen vorab die Sprache, das Datum und die Uhrzeit eingestellt werden.

Hinweis
Werte, die geändert werden müssen, blinken und sind in den folgenden Beispielansichten grau dargestellt.
Bei der Erstinbetriebnahme bzw. bei Wiederinbetriebnahme nach einem Reset oder Zurücksetzen auf die Werkseinstellungen muss zum Lösen der Tastenverriegelung eine der Tasten 5 Sekunden lang gedrückt werden.
Die Tastenverriegelung kann auch deaktiviert werden. Sehen Sie hierzu unter Abschnitt 5.8.5.
Nach einem Reset muss die Inbetriebnahme erneut durchgeführt werden. Das Gerät meldet sich bei Erstinbetriebnahme und nach einem Reset kurz mit der Versionsnummer.
Die Abfolge der einzelnen Bedienschritte zur Programmierung ist in den folgenden Unterkapiteln aufgeführt.

Hinweis
Bei einer Fehleingabe wird durch Betätigen der Menütaste wieder zum Anfang des gewählten Menüpunkts bzw. der Menüebene gewechselt. Durch erneutes Betätigen der Menütaste wird zur nächst höheren Ebene gewechselt, bis zur Anzeige des Betriebsmodus.
5.5.1 Sprache
Über die Auswahl des Landes wird die Sprache eingestellt.

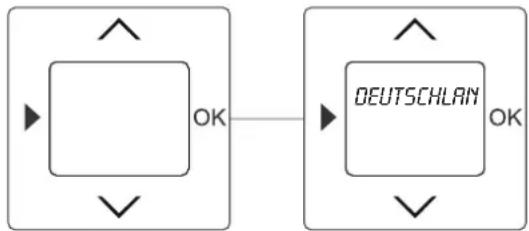

Abb. 4: Land / Sprachauswahl
| Taste Anzeige Eingabe / Kommentar | ||
| Deutschland | Sprache auswählen– Wählen Sie das Land über die Pfeiltasten aus. | |
| OK | – Bestätigen Sie Ihre Auswahl mit der Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt. Es folgt die Einstellung von Jahr, Monat, Tag, Stunde und Minute. Sehen Sie hierzu unter Abschnitt 5.8.6. | |

Hinweis
Um zu einem späteren Zeitpunkt die Sprache zu ändern sehen Sie unter Abschnitt 5.5.3.

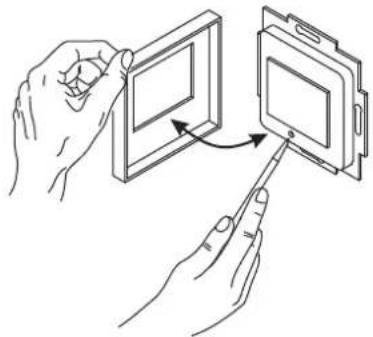

5.5.2 RESET (Geräte-Einstellungen zurücksetzen)

- Nehmen Sie die Abdeckung ab und drücken Sie den Reset-Knopf.
- Setzen Sie die Abdeckung wieder auf.
- Stellen Sie anschließend die Sprache, das Datum und die Uhrzeit neu ein, siehe unter Abschnitt 5.5.
5.5.3 Werkseinstellungen
| Komfort-BetriebMo – Fr: 07.00 hSa – So: 08.00 hStandby-BetriebMo – So: 09.00 h(Bei Bedarf wählbar, Menü Sonderfunktionen)Nacht-BetriebMo – So: 22.00 h | 23 °C23 °C19 °C16 °C |
5.5.3.1 Zurücksetzen auf Werkseinstellungen
Abb. 6: Werkseinstellungen
- Drücken Sie alle 4 Tasten gleichzeitig bzw. die gesamte Bedienfläche länger als 5 Sekunden. Hierzu muss das Gerät jedoch im Betriebsmodus sein. Im Display wird der Text "Werkseinstellungen" angezeigt.
- Bestätigen Sie die Nachfrage mit der Taste OK. Das Gerät wird auf die Werkseinstellungen zurückgesetzt.
5.6 Betriebsarten

OFF

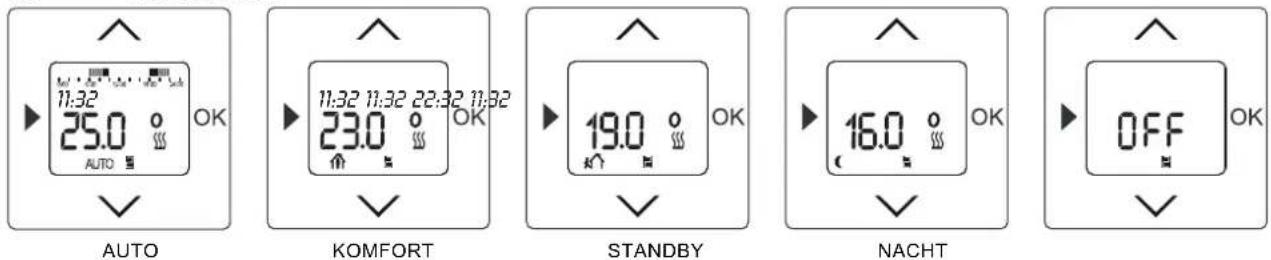

Abb. 7: Displayansichten der Betriebsarten
| Symbol | Betriebsart |
![]() | AUTOZu den programmierten Zeiten wird auf die programmierten Sollwerte für Komfort-, Standby- und Nacht-Betrieb geregelt. * |
![]() | KOMFORT-BETRIEBTemperatur bei Anwesenheit * |
![]() | STANDBY-BETRIEBTemperatur bei AbwesenheitDiese Funktion ist werkseitig nicht automatisch aktiviert. * |
![]() | NACHT-BETRIEBTemperatur während der Nacht * |
| OFFDie Steuerung ist ausgeschaltet.Es wird kein Temperaturwert angezeigt. Die Anzeige wird durch OFF dargestellt. ManuelleTemperaturänderungen sind nicht möglich. |
* Eine manuelle Änderung der Temperatur ist jederzeit möglich.
- Drücken Sie zum Wechseln der Betriebsart für 2 Sekunden die OK-Taste.
- Alle im Display angezeigten Temperaturwerte sind Sollwerte.
- Aktive Programme sind durch einen blinkenden Punkt in der Temperaturanzeige erkennbar.
5.7 Start- / Schaltzeiten einstellen
5.7.1 Allgemein
• STANDBY-Zeiten können immer nur nach der eingestellten Komfort-Zeit liegen.
- Der Nacht-Betrieb kann nicht nach 23.59 h eingestellt werden, da die Anfangszeit (Nacht) sonst auf die zuvor am gleichen Tag programmierte Komfort-Zeit springt.
• BLOCK- Programmierung
Damit die Schaltzeiten nicht für jeden einzelnen Tag erneut eingegeben werden müssen, gibt es die BLOCK-Programmierung. Das bedeutet, dass die Schaltzeiten einmal für den Block (Mo – Fr) eingegeben werden und ein weiteres Mal für den Block (Sa – So).
• TAGES- Programmierung
Hier können die Schaltzeiten für jeden Tag voneinander unabhängig eingestellt werden.
In den nachfolgenden Unterkapiteln ist beschrieben, wie Sie die einzelnen Menüpunkte aufrufen und welche Einstellungen zur Verfügung stehen.
5.7.2 BLOCK-Programmierung


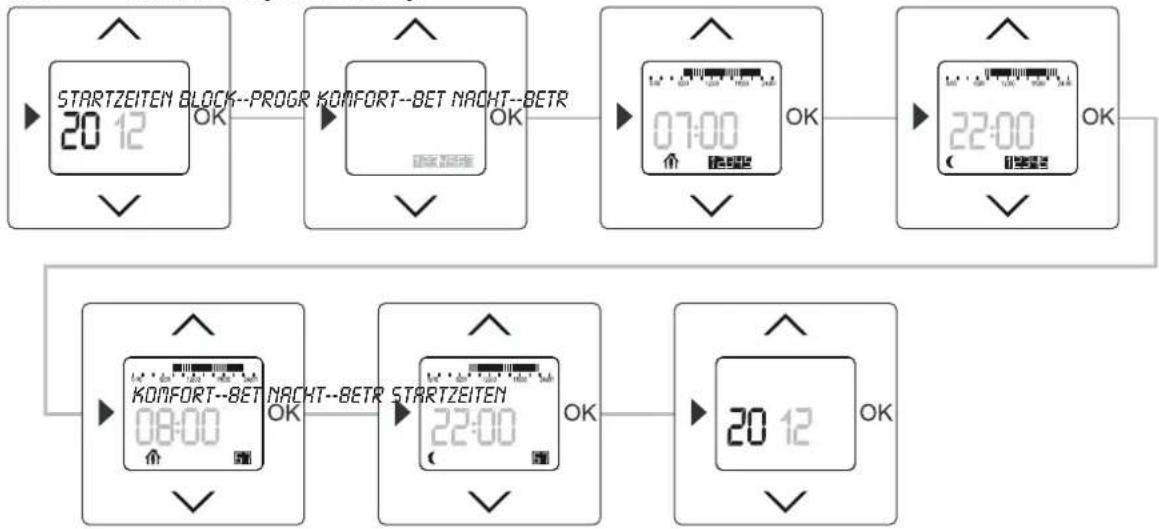

Abb. 8: Menüpunkt – Block
Abfolge der Bedienschritte
| Taste Anzeige Eingabe / Kommentar | ||
| Startzeiten | – Durch Drücken der Menütaste für 2 Sekunden wechseln Sie in den Einstellmodus. | |
| OK | BLOCK | – Drücken Sie die Taste OK um den Menüpunkt "Block-Programmierung" auszuwählen. |
| OK | 1234587 | Die Wochentage blinken.– Drücken Sie erneut die Taste OK. |
| OK | Komfort-Betrieb / 07:00 | Die voreingestellte Startzeit für den Komfort-Betrieb (Mo – Fr) blinkt. |
| 7:30 | – Stellen Sie über die Pfeiltasten die gewünschte Startzeit ein.Hier im Beispiel ist die Startzeit auf 7:30 Uhr eingestellt worden. | |
| OK | Nacht-Betrieb / 22:00 | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt "Nacht-Betrieb" (Mo – Fr).Die voreingestellte Startzeit blinkt. |
| 22:30 | – Stellen Sie über die Pfeiltasten die gewünschte Startzeit ein.Hier im Beispiel ist die Startzeit auf 22:30 Uhr eingestellt worden. | |
| OK | Komfort-Betrieb / 08:00 | – Drücken Sie erneut die Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt "Komfort-Betrieb" (Sa – So).Die voreingestellte Startzeit blinkt. |
| 8:30 | – Stellen Sie über die Pfeiltasten die gewünschte Einschaltzeit ein.Hier im Beispiel ist die Einschaltzeit auf 8:30 Uhr eingestellt worden. | |
| OK | Nacht-Betrieb / 22:00 | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt "Nacht-Betrieb" (Sa – So).Die voreingestellte Startzeit blinkt. |
| 22:30 | – Stellen Sie über die Pfeiltasten die gewünschte Ausschaltzeit ein.Hier im Beispiel ist die Startzeit auf 22:30 Uhr eingestellt worden. | |
| OK | Startzeiten | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Die Startzeiten sind eingestellt. |
| – Drücken Sie die Menütaste, um in den Betriebsmodus zu wechseln. | ||
5.8 Sonderfunktionen aufrufen
Hier ist beschrieben, welche Sonderfunktionen zur Verfügung stehen und wie Sie die Menüpunkte aufrufen. Eine ausführliche Beschreibung der einzelnen Funktionen finden Sie in den nachfolgenden Unterkapiteln.
5.8.1 MAX- und MIN-Werte


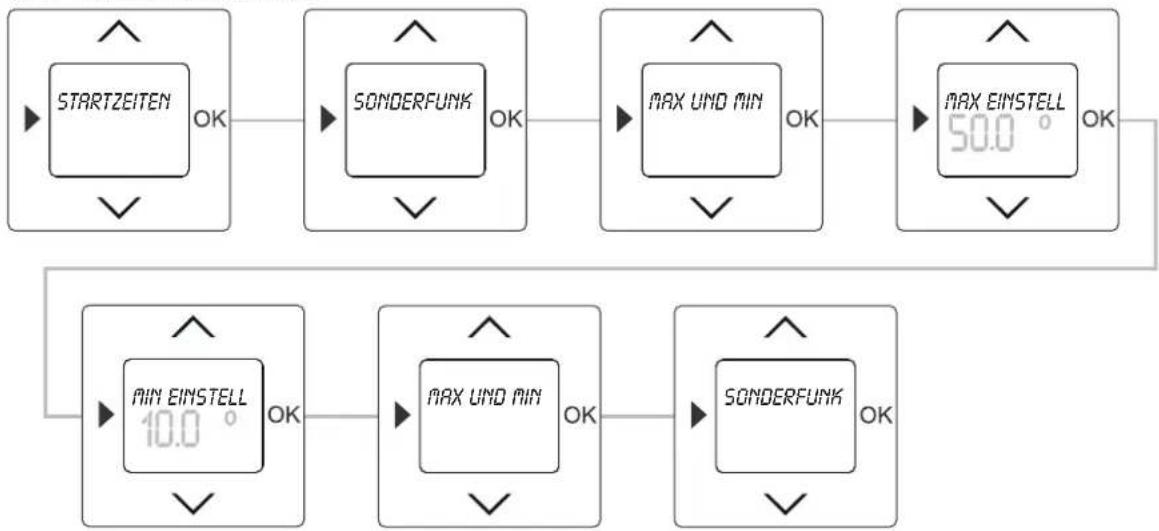

Abb. 9: Menüpunkt – Max- und Min-Werte
Hier können die eingestellten Temperaturbereiche bei Bedarf individuell eingegrenzt werden.
Abfolge der Bedienschritte
| Taste Anzeige Eingabe / Kommentar | |||
| Startzeiten | - Durch Drücken der Menütaste für 2 Sekunden wechseln Sie in den Einstellmodus. | ||
| Sonderfunktionen | - Wählen Sie über die Pfeiltasten das Menü "Sonderfunktionen" aus. | ||
| OK | Max und Min Werte | - Drücken Sie die Taste OK um den Menüpunkt "Max- und Min-Werte" auszuwählen. | |
| OK | Max Einstellwert / 50.0° | - Bestätigen Sie Ihre Eingabe mit der Taste OK.Der Menüpunkt "Max-Einstellwert" wird aufgerufen. Die voreingestellte Maximaltemperatur von 50 °C blinkt. | |
| 45.0° | - Stellen Sie über die Pfeiltasten die gewünschte Temperatur ein.Die Werte sind in Schritten von 0,5 °C einstellbar.Der Einstellbereich ist abhängig vom Geräte-Typ: | ||
| Typ | Wert | ||
| 1098 U-101 MIN | MAX | ||
| 1098 UF-101 MIN | MAX | ||
| Hier im Beispiel ist eine Temperatur von 45 °C eingestellt worden. | |||
| OK | Min Einstellwert / 25.0° | - Bestätigen Sie Ihre Eingabe mit der Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt "Min-Einstellwert".Die voreingestellte Minimaltemperatur von 10 °C blinkt. | |
| 20.0° | - Stellen Sie über die Pfeiltasten die gewünschte Temperatur ein.Hier im Beispiel ist eine Temperatur von 20 °C eingestellt worden. | ||
| OK | Max und Min Werte | - Bestätigen Sie Ihre Eingabe mit der Taste OK.Die Maximal- und Minimal-Temperaturwerte sind eingestellt. | |
| Sonderfunktionen | - Drücken Sie die Menütaste, um in die Menüebene "Sonderfunktionen" zu wechseln. | ||
| - Drücken Sie erneut die Menütaste, um in den Betriebsmodus zu wechseln. | |||
5.8.2 Ventilschutz


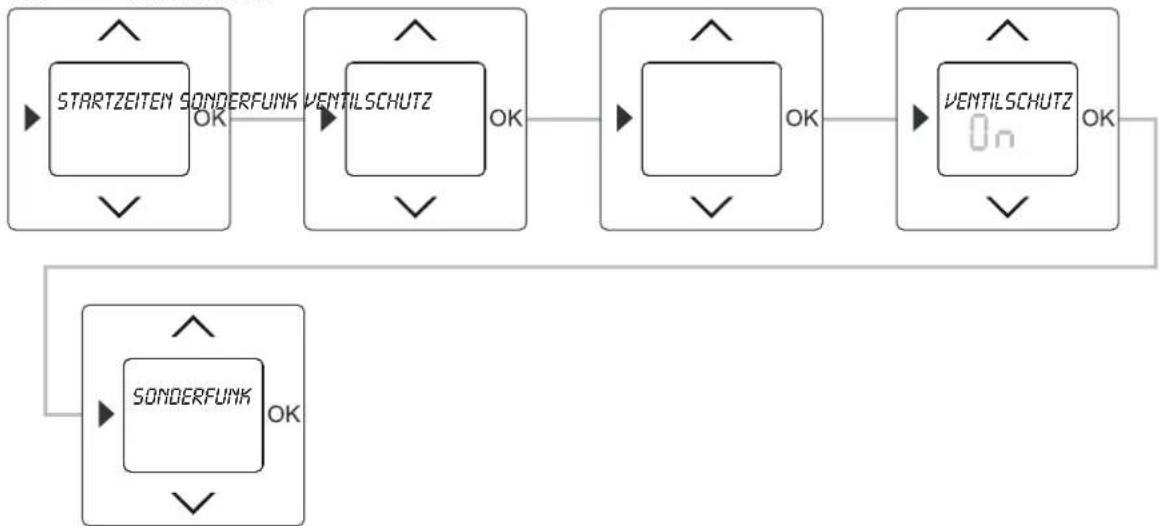

Abb. 10: Menüpunkt – Ventilschutz
Damit auf Dauer ein Festsetzen des Heizungsventils / der Umwälzpumpe verhindert wird, kann zur Sicherheit eine automatische und tägliche Öffnung aktiviert werden. Bei aktivierter Serviceschaltung öffnet das Heizungsventil täglich um 10:00 Uhr für 5 Minuten.
Abfolge der Bedienschritte
| Taste Anzeige Eingabe / Kommentar | ||
| Startzeiten | - Durch Drücken der Menütaste für 2 Sekunden wechseln Sie in den Einstellmodus. | |
| Sonderfunktionen | - Wählen Sie über die Pfeiltasten das Menü "Sonderfunktionen" aus. | |
| OK | Ventilschutz | - Drücken Sie die Taste OK um den Menüpunkt "Ventilschutz" auszuwählen.Die Voreinstellung blinkt. |
| On / Off | - Stellen Sie über die Pfeiltasten die Serviceschaltung auf ON oder OFF. | |
| OK | On | - Bestätigen Sie Ihre Eingabe mit der Taste OK.Hier im Beispiel ist die Einstellung "On" gewählt worden. |
| Sonderfunktionen | - Drücken Sie die Menütaste, um in die Menüebene "Sonderfunktionen" zu wechseln. | |
| - Drücken Sie erneut die Menütaste, um in den Betriebsmodus zu wechseln. | ||
5.8.3 Standby-Zeiten


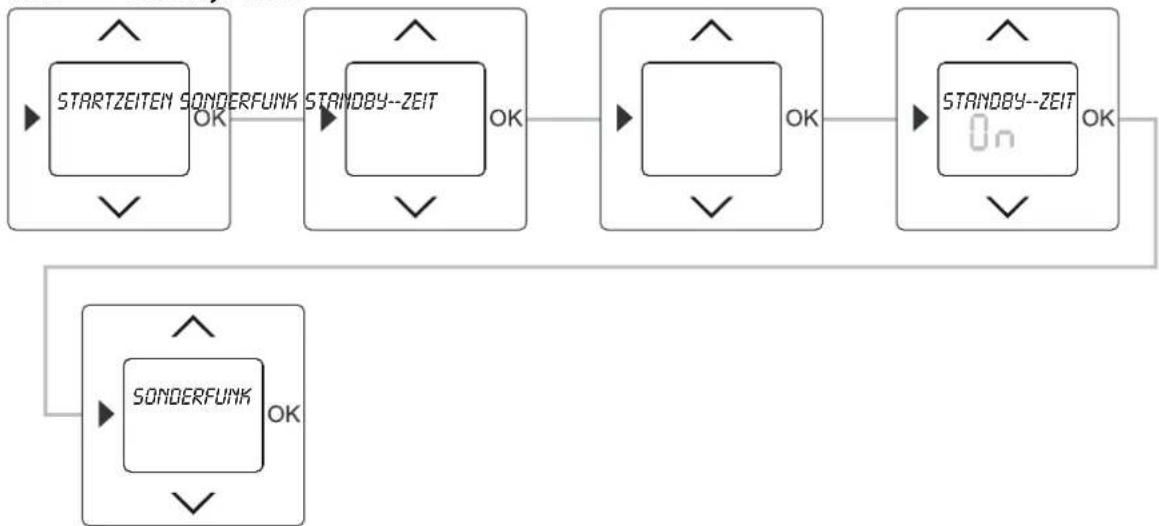

Abb. 11: Menüpunkt – Standby-Zeiten
Der Standby-Betrieb ist werkseitig nicht aktiviert. Die Aktivierung bzw. Veränderung (Absenkung) der Temperatur bei Abwesenheit kann hierüber ein- oder ausgeschaltet werden.
Abfolge der Bedienschritte
| Taste Anzeige Eingabe / Kommentar | ||
| Startzeiten | - Durch Drücken der Menütaste für 2 Sekunden wechseln Sie in den Einstellmodus. | |
| Sonderfunktionen | - Wählen Sie über die Pfeiltasten das Menü "Sonderfunktionen" aus. | |
| OK | Standby | - Drücken Sie die Taste OK um den Menüpunkt " Standby-Zeiten" auszuwählen.Die Voreinstellung blinkt. |
| On / Off - Stellen Sie über die Pfeiltasten die Standby-Zeiten auf ON oder OFF. | ||
| OK | On | - Bestätigen Sie Ihre Eingabe mit der Taste OK.Hier im Beispiel ist die Einstellung "On" gewählt worden. |
| Sonderfunktionen | - Drücken Sie die Menütaste, um in die Menüebene "Sonderfunktionen" zu wechseln. | |
| - Drücken Sie erneut die Menütaste, um in den Betriebsmodus zu wechseln. | ||
Abb. 12: Menüpunkt – OFF-Set
Wenn die eingestellte Raumtemperatur am Gerät nicht mit der gemessenen Temperatur vor Ort übereinstimmt, kann die Temperatur über den OFF-Set-Wert (Korrekturwert) um bis zu ±5 °C angepasst werden.
Abfolge der Bedienschritte
| Taste Anzeige Eingabe / Kommentar | ||
| Startzeiten | – Durch Drücken der Menütaste für 2 Sekunden wechseln Sie in den Einstellmodus. | |
| Sonderfunktionen | – Wählen Sie über die Pfeiltasten das Menü "Sonderfunktionen" aus. | |
| OK | Off-Set | – Drücken Sie die Taste OK um den Menüpunkt " OFF-Set" auszuwählen.Der voreingestellte Wert blinkt. |
| 0.0° | Temperaturwert anpassenStellen Sie über die Pfeiltasten die Abweichung gegenüber der gemessenen Temperatur vor Ort ein.Der Wert ist in Schritten von 0,1 °C einstellbar. | |
| OK | 0.8° | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Hier im Beispiel ist ein OFF-Set-Wert von 0,8 °C eingegeben worden. |
| Sonderfunktionen | – Drücken Sie die Menütaste, um in die Menüebene "Sonderfunktionen" zu wechseln. | |
| – Drücken Sie erneut die Menütaste, um in den Betriebsmodus zu wechseln. | ||
5.8.5 Tastenverriegelung
Abb. 13: Menüpunkt – Tastenverriegelung
Zum Schutz vor einer unbeabsichtigten Änderung der Grundeinstellungen verfügt das Gerät über eine Tastenverriegelung. Bei aktivierter Tastenverriegelung muss zum Lösen der Sperre eine der Tasten für 5 Sekunden gedrückt werden.
Abfolge der Bedienschritte
| Taste Anzeige Eingabe / Kommentar | ||
| Startzeiten | - Durch Drücken der Menütaste für 2 Sekunden wechseln Sie in den Einstellmodus. | |
| Sonderfunktionen | - Wählen Sie über die Pfeiltasten das Menü "Sonderfunktionen" aus. | |
| OK | Tastenverriegelung | - Drücken Sie die Taste OK um den Menüpunkt "Tastenverriegelung" auszuwählen.Die Voreinstellung blinkt. |
| On / Off | - Stellen Sie über die Pfeiltasten die Tastenverriegelung auf ON oder OFF. | |
| OK | On | - Bestätigen Sie Ihre Eingabe mit der Taste OK.Hier im Beispiel ist die Einstellung "On" gewählt worden.Die Tastensperre ist aktiviert. |
| Sonderfunktionen | - Drücken Sie die Menütaste, um in die Menüebene "Sonderfunktionen" zu wechseln. | |
| - Drücken Sie erneut die Menütaste, um in den Betriebsmodus zu wechseln. | ||

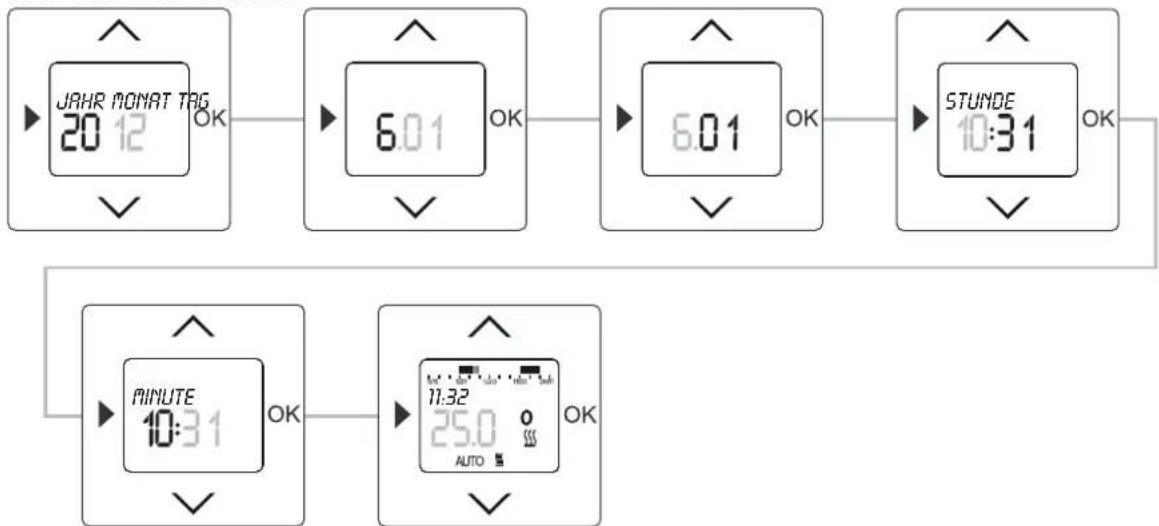

5.8.6 Datum und Uhrzeit
Abb. 14: Datum
Abfolge der Bedienschritte
| Taste Anzeige Eingabe / Kommentar | ||
| Startziten | – Durch Drücken der Menütaste für 2 Sekunden wechseln Sie in den Einstellmodus. | |
| Datum--Zeit | – Wählen Sie über die Pfeiltasten das Menü "Datum-Zeit" aus. | |
| OK | Jahr / --:-- | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Bei der Erstinbetriebnahme bzw. nach einem Zurücksetzen auf die Werkseinstellungen wird nach der Sprachauswahl automatisch der Menüpunkt "Jahr" angezeigt.Die voreingestellte Jahreszahl blinkt. |
| 2011 – Stellen Sie über die | Pfeiltasten das Jahr ein. | |
| OK | Monat / --:-- | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt "Monat".Der voreingestellte Monat blinkt. |
| 6.01 – Stellen Sie über die | Pfeiltasten den Monat ein. | |
| OK | Tag / --:-- | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt "Tag".Der voreingestellte Tag blinkt. |
| 6.01 – Stellen Sie über die | Pfeiltasten den Tag ein. | |
| OK | Stunde / --:-- | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt "Stunde".Die voreingestellte Stundenzahl blinkt. |
| 10:31 – Stellen Sie über die | Pfeiltasten die Stunde ein. | |
| OK | Minute / --:-- | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt "Minute".Die voreingestellte Minutenzahl blinkt. |
| 10:31 – Stellen Sie über die | Pfeiltasten die Minuten ein. | |
| OK | – Bestätigen Sie Ihre Eingabe mit der Taste OK.Der Temperaturregler wechselt in den Betriebsmodus "AUTO". | |
Abb. 15: Menüpunkt – Temperatureinstellungen
Hier können die voreingestellten Temperaturwerte bei Bedarf manuell verändert werden.
Abfolge der Bedienschritte
| Taste Anzeige Eingabe / Kommentar | ||
| Startzeiten | - Durch Drücken der Menütaste für 2 Sekunden wechseln Sie in den Einstellmodus. | |
| Temperatur-cinstellungen | - Wählen Sie über die Pfeiltasten das Menü "Temperatureinstellungen" aus. | |
| OK | Temperatur-einstellungen | - Drücken Sie die Taste OK um den Menüpunkt "Temperatureinstellungen" auszuwählen. |
| OK | Komfort-Betrieb / 40.0° | - Bestätigen Sie Ihre Eingabe mit der Taste OK.Die voreingestellte Temperatur für den "Komfort-Betrieb" blinkt. |
| 45.0° | - Stellen Sie über die Pfeiltasten die gewünschte Temperatur ein.Hier im Beispiel ist eine Temperatur von 45 °C eingestellt worden. | |
| OK | Standby-Betrieb / 30.0° | Der Menüpunkt "Standby-Betrieb" wird nur angezeigt, wenn zuvor im Menü"Sonderfunktionen" der Menüpunkt "Standby-Zeiten" aktiviert wurde.- Bestätigen Sie Ihre Eingabe mit der Taste OK.Die voreingestellte Temperatur für den "Standby-Betrieb" blinkt. |
| 25.0° | - Stellen Sie über die Pfeiltasten die gewünschte Temperatur ein.Hier im Beispiel ist eine Temperatur von 25 °C eingestellt worden. | |
| OK | Nacht-Betrieb / 25.0° | - Bestätigen Sie Ihre Eingabe mit der Taste OK.Gleichzeitig wechseln Sie zum nächsten Menüpunkt "Nacht-Betrieb".Die voreingestellte Temperatur für den "Nacht-Betrieb" blinkt. |
| 20.0° | - Stellen Sie über die Pfeiltasten die gewünschte Temperatur ein.Hier im Beispiel ist eine Temperatur von 20 °C eingestellt worden. | |
| OK | Startzeiten | - Bestätigen Sie Ihre Eingabe mit der Taste OK.Die Temperaturwerte sind eingestellt.Auswirkungen im "Auto-Betrieb":Die geänderten Temperaturwerte bleiben bis zur nächsten programmierten Zeit gültig. Das Symbol AUTO blinkt.Auswirkungen im "Komfort- / Standby- oder Nacht-Betrieb":Es wird auf die geänderten Temperaturwerte geregelt. Das Zeitprogramm AUTO wird nicht durchgeführt. Die entsprechenden Symbole sind ausgeschaltet. |
| - Drücken Sie die Menütaste, um in den Betriebsmodus zu wechseln. | ||
5.9 Displayanzeige bei Netzausfall
Die nebenstehende Abbildung zeigt eine beispielhafte Displayanzeige bei anliegender Netzspannung.
Die nebenstehende Abbildung zeigt die Displayanzeige bei Ausfall der Netzspannung oder abgezogenem Bedienelement. Voraussetzung hierfür ist jedoch, dass der Temperaturregler zuvor mehrere Stunden aufgeladen wurde.
Das blinkende Steckersymbol (siehe Lupe) zeigt an, dass der Temperaturregler momentan nicht über das Netz versorgt wird. Die Uhrzeit läuft im Hintergrund weiter, wird jedoch nicht angezeigt um Energie zu sparen.
Wird der Temperaturregler innerhalb von 10 Stunden wieder über das Netz versorgt, zeigt das Display die aktuelle Uhrzeit an.
Bedienung des abgezogenen Bedienelements
Wenn das Bedienelement (der Temperaturregler) zur Programmierung abgezogen wurde, muss zunächst durch einen langen Tastendruck die Menüebene aufgerufen werden.
Die anschließende Bedienung wird danach in gewohnter Weise durchgeführt.
6 Technische Daten
| Allgemein | ||
| Nennspannung 230 V AC ±10 %, 50 Hz | ||
| Nennleistung 1098 U-101 10 (4) A | Wechsler / Schließerkontakt für Stellantriebe, stromlos geschlossen (Anschluss 1) | |
| 1098 UF-101 16 (2) A | 5 (2) A Wechsler / Öffnerkontakt für Stellantriebe, stromlos offen (Anschluss 2) | |
| 5 (2) A Wechsler / Öffnerkontakt für Stellantriebe, stromlos geschlossen (Anschluss 1) | ||
| 5 (2) A Wechsler / Öffnerkontakt für Stellantriebe, stromlos offen (Anschluss 2) | ||
| Wechselkontakt– Öffnungsweite | <3 mm μ | |
| Eingang 1098 UF-101 Externer Temperatursensor | ||
| Gangreserve Ca. 10 h bei 25 °C | ||
| Regelbereich 1098 U-101 5 ... 30 °C | ||
| Regelbereich 1098 UF-101 10 ... 50 °C | ||
| Speicherplätze– Schaltzeiten maximal | 28 | |
| Sommer- / Winterzeit Umstellung erfolgt automatisch | ||
| Kürzester Schaltabstand 5 min | ||
| Umgebungstemperatur 0 ... 30 °C | ||
| Schutzart | IP 20 | |
| Entspricht Vorschrift | EN 60730-2-9 | |
| Wirkungsweise (DIN EN 60730-1) | 1B | |
| Verschmutzungsgrad (DIN EN 60730-1) | 2 | |
| Bemessungs-Stoßspannung (DIN EN 60730-1) | 4000 V | |
7 Montage und elektrischer Anschluss

Warnung
Elektrische Spannung!
Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurzschluss auf der Niederspannungsleitung.
- Niederspannungs- und 230 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden!
7.1 Anforderungen an den Installateur

Warnung
Elektrische Spannung!
Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen.
- Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der elektrischen Anlage.
- Durch unsachgemäße Installation können schwere Sachschäden, z. B. Brand, entstehen.
Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:
- Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):
-
Freischalten;
-
gegen Wiedereinschalten sichern;
-
Spannungsfreiheit feststellen;
-
Erden und Kurzschließen;
-
Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
-
Verwenden Sie die geeignete persönliche Schutzausrüstung.
- Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
- Prüfen Sie die Art des Spannungsversorgungsnetzes (TN-System, IT-System, TT-System), um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.
7.2 Montage

Warnung
Elektrische Spannung!
Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V.
- Arbeiten am 230 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
- Vor Montage / Demontage Netzspannung freischalten!
Der UP-Einsatz darf nur in UP-Gerätedosen nach DIN 49073-1, Teil 1 oder geeigneten Aufputzgehäusen montiert werden.
- Ziehen sie den Aufsatz ab.
- Ist das Gerät bereits montiert oder zusammengesetzt, ziehen Sie den Aufsatz mit Hilfe des Rahmens vom UP-Einsatz ab.

Abb. 18: Wandmontage: Aufsatz abziehen

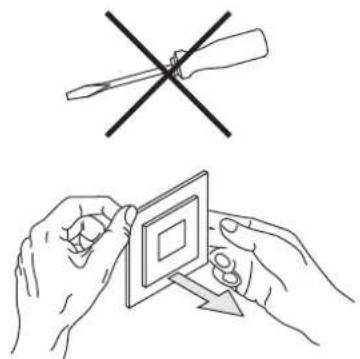

- Ist das Gerät im Auslieferungszustand, ziehen Sie den Aufsatz mit den Händen vom UP-Einsatz ab.
- Ziehen Sie den Aufsatz nur mit den Händen ab.
Verwenden Sie auf keinen Fall einen Schraubendreher oder ähnlichen harten Gegenstand zum Abhebeln. Dabei wird das Gerät beschädigt. - Beim Abziehen müssen Sie zunächst den Widerstand der Kunststoffklemmen überwinden.

Abb. 19: Auslieferungszustand: Aufsatz abziehen

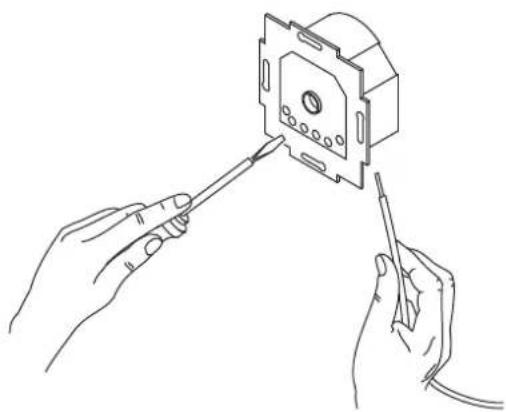

- Schließen Sie die Kabel am UP-Einsatz an.
- Für die Anschlussbelegung, siehe Kapitel "Elektrischer Anschluss" auf Seite 23.

Abb. 20: Kabel anschließen

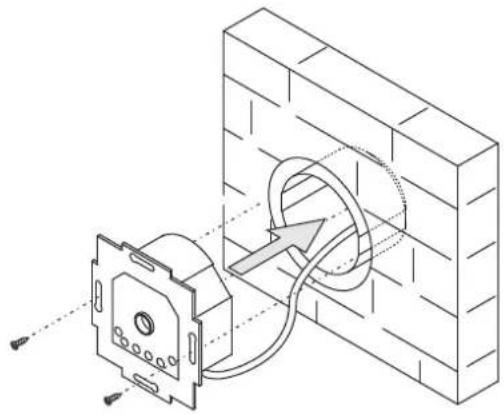

- Montieren Sie den UP-Einsatz.

Abb. 21: UP-Einsatz montieren
-

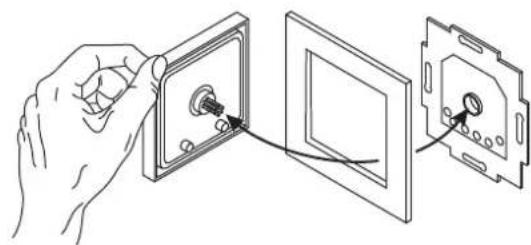

Stecken Sie den Aufsatz zusammen mit dem Rahmen auf den UP-Einsatz auf.
-
Achten Sie darauf, dass der rückseitige Steckanschluss nicht verkantet.
- Sollte die Montage erschwert sein, prüfen sie, ob sich an den Einrastöffnungen des UP-Einsatzes ein Grat gebildet hat und entfernen ihn.
Das Gerät ist montiert.

Abb. 22: Aufsatz aufstecken
7.3 Elektrischer Anschluss

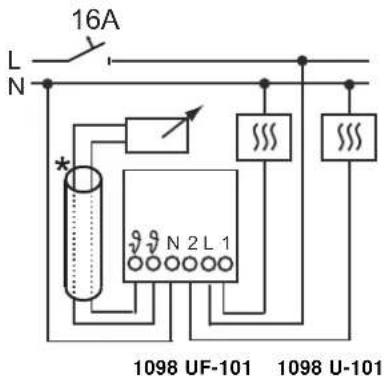

Abb. 23: Anschlussbilder
| Klemmenbezeichnung | Belegung |
| L | Phase |
| N | Neutralleiter |
| 1 Ausgang zur Ansteuerung der Heizlast | |
| 2 Ausgang zur Ansteuerung der Kühllast | |
| § Anschlüsse für Fernfühler | |
| * Die Sensorleitung muss in einem Installationsschutzrohr verlegt werden. | |
Ein Unternehmen der ABB-Gruppe
Busch-Jaeger Elektro GmbH
Postfach
58505 Lüdenscheid
Freisenbergstraße 2
58513 Lüdenscheid
Deutschland
www.BUSCH-JAEGER.de
info.bje@de.abb.com
Zentraler Vertriebsservice:
| Tel.: | +49 | 2351 | 956-1600 |
| Fax: | +49 | 2351 | 956-1700 |
Hinweis
Technische Änderungen sowie
Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor.
Bei Bestellungen gelten die vereinbarten
detaillierten Angaben. ABB übernimmt keinerlei
Verantwortung für eventuelle Fehler oder
Unvollständigkeiten in diesem Dokument.
Wir behalten uns alle Rechte an diesem
Dokument und den darin enthaltenen Themen
und Abbildungen vor. Vervielfältigung,
Bekanntgabe an Dritte oder Verwendung des
Inhaltes, auch auszugsweise, ist ohne vorherige
schriftliche Zustimmung durch ABB verboten.
Copyright© 2014 Busch-Jaeger Elektro GmbH
Alle Rechte vorbehalten
