BEDIENUNGSANLEITUNG 2CKA006134A0247 Busch-Jaeger

KNX Technisches Handbuch

Busch-Installationsbus KNX

1 Quick-Start-Guide

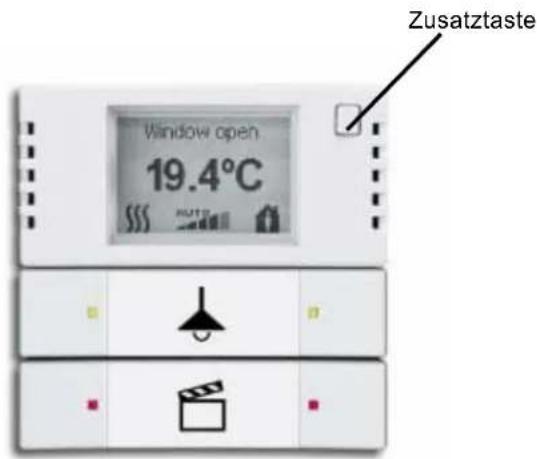

Zusatztaste Window open 19.4°C

Bedienen Sie den Sensor 6128/01 wie einen gewöhnlichen Sensor mit den frei programmierten Funktionen. Um in die RTR-Verstellebene des 6128/01 zu wechseln betätigen Sie ein Mal die Zusatztaste. Der 6124/01 befindet sich von vornherein in dieser Ebene.

Sollwert minus (1) Sollwert plus (2)

Window open 19.4°C 1 - Soltemperatur + 2 3 - House 4

Betriebsart - Ein/Aus (3)

Lüfterstufe

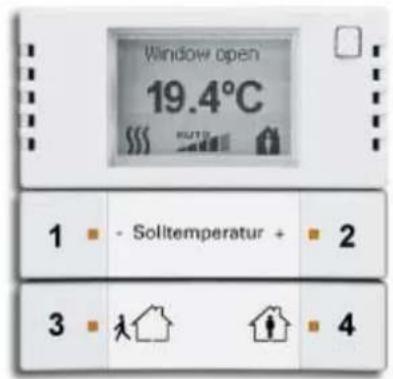

In der RTR-Verstellebene benutzen Sie die obere Wippe (1/2), um den Sollwert zu verstellen. Auf der unteren Wippe (3/4) verstellen Sie die Betriebsarten. Durch einen langen Druck auf die linke Taste (3) schalten Sie das Gerät aus und wieder ein. Mit der rechten Taste schalten Sie die Lüfterstufen durch.

Durch eine Betätigung der Zusatztaste in der RTR-Verstellansicht gelangen Sie in das Hauptmenü

Menü

• Einheit
• Kontrast
• Sprache
• Rücksprungzeit
• Textwechselzeit
• Systeminfo
• Werkseinstellungen

Hinweis

Für eine detaillierte Beschreibung lesen Sie das Kapitel „Bedienung des

Raumtemperaturreglers".

2 Sicherheitshinweise

Arbeiten am 230 V-Netz dürfen nur von

Fachpersonal ausgeführt werden.

Vor Montage oder Demontage Netzspannung freischalten!

Durch Nichtbeachtung von Installations- und Bedienungshinweisen können Brand und andere Gefahren entstehen.

Haftungsausschluss

Trotz Überprüfung des Inhalts dieser

Druckschrift auf Übereinstimmung mit der

Hard- und Software sind Abweichungen nicht vollkommen ausgeschlossen. Daher können wir hierfür keine Gewähr übernehmen.

Notwendige Korrekturen fließen in neue Versionen des Handbuchs ein.

Bitte teilen Sie uns Verbesserungsvorschläge mit.

3 Technische Daten

Attribut Wert
Versorgung KNX 24 V DC, erfolgt über den Bus
Schutzart IP 20, nach DIN EN 60529
Umgebungstemperaturbereich Betrieb -5 °C bis 45 °C
Lagerung -25 °C bis 55 °C
Transport -25 °C bis 70 °C
Approbation		KNX-zertifiziert
CE-Zeichen		GemäßNiederspannungsrichtlinie

KNX Technisches Handbuch

Busch-Installationsbus KNX

4 Anschluss

Anschluss an Twisted Pair

L N N L

Anschluss an 230 V Busch-Powernet ^® KNX

5 Maßzeichnungen
Sensoren

63 63

Abmessungen

Die in diesem Handbuch aufgeführten Sensoren zur Installation im Rahmen weisen die gleichen Maße auf.

Applikationsübersicht

Applikationen

KNX-Funktion	Bedienelemente mit Busankoppler	Tasterankopp-lung	Bedienele-mente für Busankoppler (inkl. 6128/01)	Busch-Wächter® UP	Raumtempera-turregler (6124/01), Objektbereich (6108/01)	Seite
Schalten Wippe gesamt	●	●	●	-	-	Seite 26
Schalten Wippe links/rechts	-	●	●	-	-	Seite 26
Dimmen Wippe gesamt	●	●	●	-	-	Seite 26
Dimmen Wippe links/rechts	-	●	●	-	-	Seite 27
Jalousie Wippe gesamt	●	●	●	-	-	Seite 27
Jalousie Wippe links/rechts	-	●	●	-	-	Seite 28
Kurz-lang-Bedienung Wippe links/rechts	- ● ●	-		-		Seite 28
Wertsender Wippe gesamt	-	●	●	-	-	Seite 29
Wertsender Wippe links/rechts	- ● ●	-		-		Seite 29
LED-Funktion	●	●	●	-	-	Seite 30
RTR-Betriebsart einstellen	-	●	●	-	-	Seite 30
Wertsender, 2 Objekte Wippe links/rechts	● ● ●	-		-		Seite 31
Lichtszenennebenstelle mit Speicherfunktion	● ● ●	-		-		Seite 31
Stufenschalter Wippe gesamt	- ● ●	-		-		Seite 32
Stufenschalter Wippe links/rechts	- ● ●	-		-		Seite 32
Mehrfachbetätigung	-	●	●	-	-	Seite 33

Merkmale

	Bedienelemente mit Busankoppler	Tasterankopp- lung	Bedienelemente für Busankoppler (inkl. 6128/01)	Busch-Wächter ^® UP	Raumtemperaturregler (6124/01), Objektbereich (6108/01)
Temperaturerfassung	-	-	●	-	●
RTR-Einstellung	-	-	●	-
Beleuchtetes Display - - ●	-		-
Fan-Coil-Betrieb für Heizung und Kühlung	-	-	●	-	●
Allg. KNX-Funktionen (einschließlich Lichtszenen)	-	-	●	●	●
Busch-Wächter ^® 4 Kanäle - - ●		-

Kombinationsmöglichkeiten

Design	Bedienelemente mit Busankoppler	Tasterankopp-lung	Bedienelemente für Busankoppler (inkl. 6128/01)	Busch-Wächter® UP	Raumtemperaturregler (6124/01), Objektbereich (6108/01)
Reflex SI	-	●	●	-	●
Busch Duro 2000®SI	-	●	●	-	●
future® linear	●	●	●	●	●
alpha exclusive/nea	-	●	●	-	●
Busch-axcent®	●	●	●	●	●
solo®	●	●	●	●	●
impuls	-	●	-	-	-
pur edelstahl	●	●	●	●	●
carat®	●	●	●	●	●
ocean®	-	●	-	-	-
Allwetter 44®	-	●	-	-	-
Busch-priOn®	-	●	-	-	-
Busch-triton®	-	●	-	-	-

7 Programmübersicht

7.1 Sensoren

6125/01 Bedienelement 1-fach mit Busankoppler

6126/01 Bedienelement 2-fach mit Busankoppler

6127/01 Bedienelement 4-fach mit Busankoppler

Das 1-fach, 2-fach und 4-fach Bedienelement bildet die Basissensorik des neuen KNX-Sensor Programms. Sie werden mit dem passenden Busankoppler geliefert.

Funktionalität:

• Schalten
• Dimmen
• Jalousie
  • Wertsender, 2 Objekte
  • Lichtszenennebenstelle
  • LED-Statusanzeige
  • u. a.

Merkmale:

• Statusbeleuchtung
• Orientierungsbeleuchtung
• Beschriftbare Wippen
  • Diebstahlschutz
  • Frei programmierbar
• zweifarbige LED

KNX Technisches Handbuch

Busch-Installationsbus KNX

7.2 Tasterankopplungen

Die Tasterankopplung mit Mittelstellung erschließt die ganze Vielfalt der Schalterprogramme für KNX.

Wippen aus allen Schalterprogrammen können nun durch einfaches Aufstecken zum KNX-Taster werden, der nicht nur ein- und ausschalten, sondern auch dimmen oder den Status über eine LED anzeigen kann (nur 6108/01 und 6108/05). 1-fach und 2-fach Varianten für Einfach- und Serienwippen stehen zur Verfügung.

Funktionalität:

• Schalten
• Dimmen
• Jalousie
  • Wertsender, 2 Objekte
  • Lichtszenennebenstelle
  • LED-Statusanzeige
  • u. a.

KNX – wassergeschützt (6108/04 und 6108/05)

Durch den Einsatz der Tasterankopplung lassen sich auch Spezialprodukte für KNX nutzbar machen. Besondere Varianten für die wassergeschützte Installation ermöglichen beispielsweise die Verwendung von Abdeckungen des Aufputz-Programms ocean®. Auf diese Weise eignet sich KNX-Sensorik auch für den sicheren Einsatz im Keller, auf der Terrasse oder im gewerblichen Bereich.

Temperaturbereich -25°C bis 45°C.

7.3

Bedienelemente

6125/02 Bedienelement 1/2-fach Multifunktion

6126/02 Bedienelement 2/4-fach Multifunktion

6127/02 Bedienelement 4/8-fach Multifunktion

6129/01 3-fach mit IR-Empfang

Die Bedienelemente sind frei programmierbar und besitzen zusätzlich noch separate Logik- und Wertobjekte. Jede Wippe ist doppelt belegbar. Sie eignen sich für Twisted Pair und für Powernet.

Funktionalität:

• Schalten
• Dimmen
• Jalousie
• Wertsender
  • RTR-Betriebsart einstellen
  • Lichtszenennebenstelle
• Logikfunktionen
  • LED-Farbkonzept
• Schaltfolgen
• Mehrfachbetätigung
  • u. a.
• Lichtszenenaktor
• Sequenz
• Logik
• Verzögerung
• Treppenhauslicht
• Preset
• Telegramm zyklisch
• Blinken
• Tor
• Min-/Maxwertgeber
  • Schwellwert/Hysterese
• PWM-Umsetzer
• Priorität

Allgemeine Funktionen:

Merkmale:

• Funktionsbeleuchtung
• Orientierungsbeleuchtung
• Beschriftbare Wippen
  • Diebstahlschutz
  • Frei programmierbar
• Farbkonzept
  • 10-polige Stiftleiste
  • Montage auf UP-Einsatz

KNX Technisches Handbuch

Busch-Installationsbus KNX

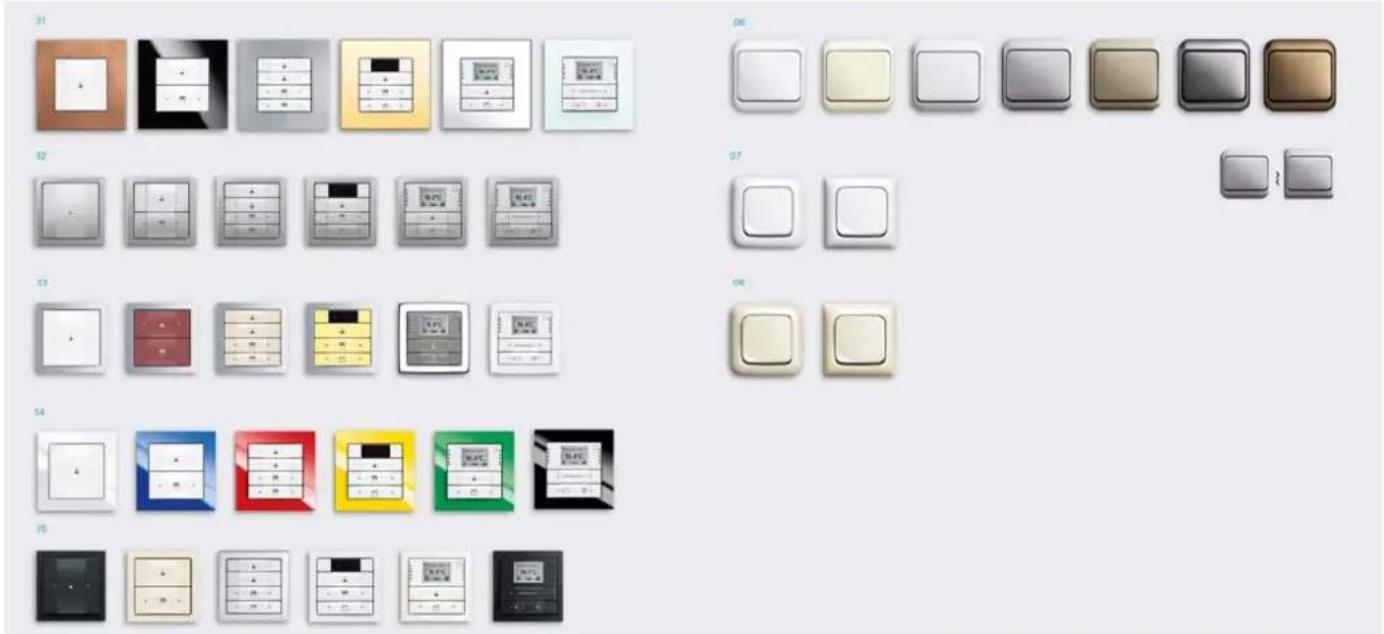

7.4 Programmvielfalt

Die KNX-Sensoren können mit den Busch-Jaeger-Schalterprogrammen vielfältig kombiniert werden.

• 4 Kanäle
- Allg. KNX-Funktionen inkl. Lichtszenen
- Öffnungswinkel 180°
• Schutzart IP 20
• 1 bis 150 Lux

7.5.1 Erfassungsebenen und Erfassungsbereiche

	Erfassungsebenen	Erfassungsbereich
Selectlinse
Multilinse

7.5.2 Betriebsarten

Der Bewegungsmelder kann in den Betriebsarten „Melden“, „Zeitautomatik“, „Halbautomatik“ oder „Automatik“ arbeiten. Eine Beschreibung der Applikation für den Bewegungsmelder finden Sie unter „Applikationsbeschreibungen“.

KNX Technisches Handbuch

Busch-Installationsbus KNX

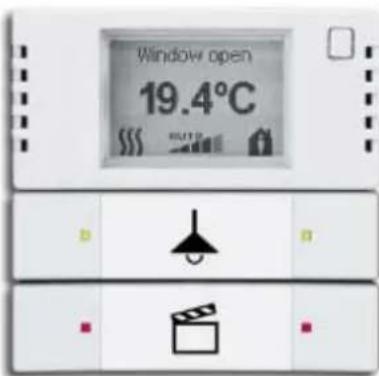

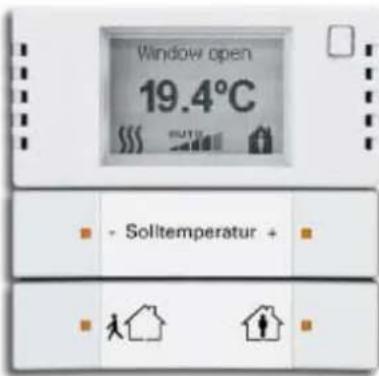

7.6 Raumtemperaturregler

Window open 19.4°C + Solltemperatur +

6124/01 Raumtemperaturregler

6128/01 Raumtemperaturregler mit 2-fach Bedienelement

6108/03 Raumtemperaturregler, Objektbereich

Der Raumtemperaturregler verfügt über ein LCD-Display, das die aktuelle Raumtemperatur und den jeweiligen Betriebszustand anzeigt.

Funktionalität RTR:

• Soll-/Isttemperatur
• Komfort / Standby
• Nachtbetrieb
• Frostschutz
• Hitzeschutz
• Heizen
• Kühlen
• Lüftersteuerung
• Logikfunktionen

Zusätzlich zur Raumtemperaturreglerfunktion können die Bedienelemente des 6128 mit weiteren Applikationen belegt werden:

Funktionalität:

• Schalten
• Dimmen
• Jalousie
• Wertsender
  • RTR-Betriebsart einstellen
  • Lichtszenennebenstelle
• Logikfunktionen
  • LED-Farbkonzept
• Schaltfolgen
• Mehrfachbetätigung
  • u. a.

Der UP-Raumtemperaturregler für den Objektbereich wird überall dort eingesetzt, wo eine Bedienung nicht gewünscht ist. Die Steuerung erfolgt von außen über den Bus. Neben handelsüblichen Stellantrieben können Lüfter mit bis zu fünf Stufen angesteuert werden. Darüber hinaus verfügt dieser Regler über eine Vielzahl allgemeiner KNX-Funktionen.

8 Bedienung des Raumtemperaturreglers

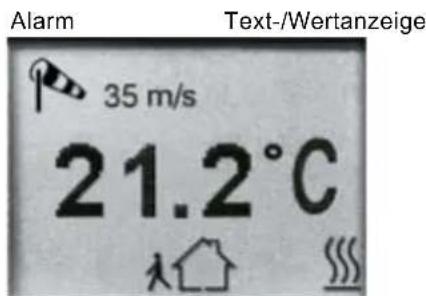

8.1 Standardansicht

Ist- bzw. Soll- temperatur

Alarm Text-/Wertanzeige 35 m/s 21.2°C

Betriebsart Betriebszustand

Das Display des Raumtemperaturreglers zeigt in der Standardansicht entweder den aktuellen Soll- oder den Istwert für die Temperatur an, je nach Parametrierung. Im rechten Bereich des Displays wird der aktuelle Betriebszustand, im mittleren Bereich die aktuelle Betriebsart angezeigt.

8.2 Wippen

Window open 19.4°C 1 - Solitemperatur + 2 3 - 4

8.2.1 Funktion der Wippen bei Heizen UND Kühlen

1	○ Temperatur - ● Umschalten	2	○ Temperatur + ● Umschalten
3	○ Komfort ● Ein/Aus	4	○ Standby

○ Kurzer Tastendruck

● Langer Tastendruck

In der Verstellebene des RTR können die Sollwerte für Heizen und Kühlen verändert werden.

Der Sollwert für Heizen steht rechts des Symbols für „Heizen“, der Sollwert für Kühlen steht rechts des Symbols für „Kühlen“.

Der ausgewählte Wert wird hinterlegt.

Durch langen Tastendruck springt die Auswahl auf den anderen Sollwert. Dieser kann nun durch kurzen Tastendruck ebenfalls verstellt werden.

8.2.2 Funktion der Wippen bei Heizen ODER Kühlen

1 ○ Temperatur -	2 ○ Temperatur +
3 ○ Komfort● Ein/Aus	4 ○ Standby

○ Kurzer Tastendruck

● Langer Tastendruck

Für die Bedienung des Raumtemperaturreglers werden die beiden Tasten des Bedienelements benutzt. Um in die Verstellebene des 6128 zu gelangen, drücken Sie ein Mal die Zusatztaste. Die Verstellung erfolgt mit der oberen Wippe des Bedienelements. Kurzes Drücken der linken Seite senkt den Sollwert, kurzes Drücken der rechten Seite erhöht den Sollwert.

8.2.3 Funktion der Wippen bei Lüfterstufe

1	○ Temperatur -	2	○ Temperatur +
3	○ Komfort● Ein/Aus	4	○ FanCoil-Stufe

○ Kurzer Tastendruck

● Langer Tastendruck

Wird der Raumtemperaturregler für eine Regelung von Lüfterstufen parametriert, so befindet sich die Lüfterstufenumstellung auf der rechten Taste der zweiten Wippe von oben. Schalten Sie zwischen drei Stufen und dem manuellen Betrieb um, indem Sie kurz drücken. Die linke Taste wird für die Umschaltung der Betriebsarten Komfort und Standby benutzt.

8.2.4 In der Menü-Ansicht

zurück	OK

In die Menüansicht gelangen Sie, wenn Sie in der Verstellebene erneut die Zusatztaste drücken. Navigieren Sie mit den oberen beiden Wippen (s. oben).

Einheit

Wählen Sie zwischen °C und °F.

Kontrast

Der Kontrast ist in drei Stufen regulierbar.

Sprache

Deutsch, Englisch, Französisch

Rücksprungzeit

Wählen Sie eine Zeit zwischen 5 Sekunden und 5 Minuten oder manueller Rücksprung.

Textwechselzeit

Wählen Sie eine Zeit zwischen 3 Sekunden und 1 Minute oder inaktiv.

Systeminfo

Lassen Sie sich die aktuelle Firmware-Version anzeigen.

Werkseinstellungen

Setzen Sie das Gerät in die Werkseinstellungen zurück. Vor dem Reset müssen Sie quittieren.

Standby: Der Standby-Betrieb senkt die Temperatur bei Abwesenheit unter das Niveau des Komfort-Betriebs. So kann Energie gespart werden. Gleichzeitig kühlt der Raum auch während längerer Abwesenheit nicht aus.

Komfort: Der Komfort-Betrieb regelt die Temperatur so, wie es dem Bewohner bei Anwesenheit am angenehmsten ist. Er kann zeitgesteuert oder durch ein Telegramm aufgerufen werden.

Taupunkt: Wird von einem Taupunktsensor ein entsprechendes Telegramm empfangen, wird der Raumtemperaturregler das entsprechende Symbol anzeigen und nicht weiter kühlen, sondern lediglich vor Hitze schützen.

Alarm: Der Alarm kann frei parametriert werden. Er kann z. B. erscheinen, wenn ein externer Temperaturfühler keine Werte sendet.

An/Aus: Der Raumtemperaturregler kann ein- und ausgeschaltet werden. Bei ausgeschalteter Regelung erscheint dieses Symbol im Display. Das Gerät arbeitet im Frostschutzbetrieb.

Nachtabsenkung: Während der Nacht kann die Temperatur heruntergeregelt werden. Das spart Energie und ist komfortabel für die Nachtruhe. Am nächsten Morgen wird wieder automatisch geheizt, so dass beim Aufstehen die Wohlfühltemperatur erreicht ist.

Frostschutz: Falls parametriert, wird der Frostschutz die Temperatur so regeln, dass sie einen gewünschten Wert nicht unterschreitet. Es ist der niedrigste Sollwert.

Hitzeschutz: Falls parametriert, wird der Hitzeschutz die Temperatur so regeln, dass sie einen gewünschten Wert nicht überschreitet. Es ist der höchste Sollwert.

Kondensat: Im Betrieb eines Fancoils sammelt sich unter Umständen Kondenswasser an und wird in einem Behälter aufgefangen. Sollte der Fancoil ein Telegramm aussenden, wenn dieser Behälter gefüllt ist, erscheint das Symbol für den Kondensatbetrieb. Der Raumtemperaturregler schaltet automatisch in den Hitzeschutz-Betrieb.

9 Planerunterstützung RTR

9.1 Betriebsarten

Der Raumtemperaturregler besitzt die vier Betriebsarten:

• Frostschutzbetrieb (bei Heizen): Die Raumtemperaturregelung ist außer Betrieb; es wird nur geheizt, wenn die Raumtemperatur so weit abgesunken ist, dass Gefahr für die Heizungsinstallation durch Einfrieren besteht.
  Hitzeschutzbetrieb (bei Kühlen): Die Raumtemperaturregelung ist außer Betrieb; es wird nur gekühlt, wenn die Raumtemperatur so stark angestiegen ist, dass die Benutzung des Raumes kaum noch möglich ist.
• Komfortbetrieb (bei Heizen und Kühlen): Der Sollwert für die Raumtemperatur ist auf einen Wert eingestellt, der die „normale Benutzung“ der Räumlichkeit mit einer angenehmen Temperatur ermöglicht.
• Standby-Betrieb (bei Heizen): Die Raumtemperatur wird so weit abgesenkt (z.B. bei vorübergehender Abwesenheit), dass Heizkosten eingespart werden, die Komfort-Temperatur aber schnell wieder erreicht werden kann.
  Standby-Betrieb (bei Kühlen): Die Raumtemperatur wird so weit angehoben (z.B. bei vorübergehender Abwesenheit), dass Energiekosten eingespart werden, die Komfort-Temperatur aber schnell wieder erreicht werden kann.
• Nachtbetrieb (bei Heizen und Kühlen): Während der Nachtstunden werden Räumlichkeiten für einen längeren Zeitraum nicht genutzt; die Raumtemperatur wird auf einen nachts angenehmen Wert eingestellt und kann morgens relativ schnell wieder auf den Komfort-Sollwert gebracht werden.

Zwischen diesen Betriebsarten kann entweder durch Schalttelegramme (Parameter „Betriebsartenumschaltung“: „1 Bit (3x)“) oder durch 1-Byte-Werttelegramme (Parameter „Betriebsartenumschaltung“: „1 Byte (2x)“) umgeschaltet werden.

9.1.1 Betriebsartenumschaltung 1 Bit

Der Frost- / Hitzeschutz hat die höchste Priorität, d. h. in diesem Fall kann nicht in eine andere Betriebsart umgeschaltet werden. Hierzu muss der Frost- / Hitzeschutzbetrieb erst wieder deaktiviert werden, z. B. durch Schließen eines geöffneten Fensters. Die nächste höhere Priorität hat der Nachtbetrieb, danach folgt der Komfortbetrieb. Wenn keine der drei genannten Betriebsarten aktiv sind, befindet sich der Raumtemperaturregler im Standby-Betrieb.

9.1.2 Betriebsartenumschaltung 1 Byte

Bei der Betriebsartenumschaltung über 1 Byte werden zwei 1 Byte-Kommunikationsobjekte zur Verfügung gestellt.

Die beiden 1-Byte-Kommunikationsobjekte besitzen eine unterschiedliche Verhaltensweise bei Telegrammempfang. Ein Objekt wertet empfangene Telegramme „normal“ aus („Betriebsartenumschaltung“). Das bedeutet, wenn z. B. ein Komfort-Telegram empfangen wird, schaltet der Raumtemperaturregler in die Betriebsart „Komfort“. Wird ein Nacht-Telegram empfangen, schaltet der Raumtemperaturregler in die Betriebsart „Nacht“. Dieses Objekt wird z. B. von Zeitschaltuhren angesteuert.

Das zweite Objekt („Betriebsartenumschaltung OMO“) kann das erste kurzfristig „überschreiben“. Das bedeutet, wenn z. B. ein Frost- / Hitzeschutz-Telegramm empfangen wird, wechselt der Raumtemperaturregler in die Betriebsart „Frost“ bzw.

„Hitzeschutz“. Wird der Frost- oder Hitzeschutz durch den Empfang eines erneuten Telegramms zurückgesetzt, aktiviert der Raumtemperaturregler die Betriebsart, die auf dem „normalen“ Objekt anliegt. Somit ist er in der Lage, sich Betriebsarten zu merken. Dieses Objekt wird z. B. von Binäreingängen, die Fensterkontakte erfassen, angesteuert.

Für beide 1 Byte-Kommunikationsobjekte gelten folgende Bestimmungen:

0 = Auto (nur bei „Betriebsartenumschaltung OMO“)

1 = Komfort
2 = Standby
3 = Nacht
4 = Frost- / Hitzeschutz
5 - 255 = nicht erlaubt

9.2 Temperaturmessung

Der Raumtemperaturregler mit Display kann über einen internen Fühler die Temperatur erfassen. Zusätzlich lassen sich über Kommunikationsobjekte von einem externen Fühler bzw. einem Außentemperaturfühler Werte empfangen. Der Empfang dieser Werte kann überwacht und evtl. abgeglichen werden. Nachfolgend werden die Funktionen genauer erläutert.

9.2.1 Interne Temperaturerfassung

Das Gerät besitzt einen eingebauten Temperaturfühler. Der gemessene Wert fließt als Istwert mit in die Regelung ein. Gleichzeitig kann der Wert auch auf dem Display dargestellt werden.

Zusätzlich kann die gemessene Temperatur über das 2 Byte-Kommunikationsobjekt „Istwert senden – Temperatursensor“ auf den Bus übertragen werden, um z. B. auf einer Visualisierung angezeigt zu werden. Das Aussenden geschieht in Abhängigkeit der Parameter „Istwert bei Änderung senden größer“ und „Istwert zyklisch senden“. Standardmäßig sind beide Parameter deaktiviert. D. h., wenn die Isttemperatur ausgesendet werden soll, muss mindestens eine Einstellung aktiviert werden.

Die Einstellung „Istwert bei Änderung senden größer“ hat den Vorteil, dass schon kleinste Änderungen der gemessenen Temperatur, einstellbar von 0,1 K bis 1,0 K, auf den Bus übertragen werden. Der Nachteil ist, dass bei z. B. der Einstellung 0,1 K und sehr vielen Raumtemperaturreglern innerhalb einer Installation die Busbelastung ansteigt.

Der Parameter „Istwert zyklisch senden“ hat den Vorteil, dass der aktuelle Istwert kontinuierlich ausgesendet wird, auch wenn sich der gemessene Wert nicht ändern sollte. Der Nachteil ist, dass schnelle Änderungen evtl. nicht registriert werden, da die Zykluszeit zu groß gewählt wurde. Sie sollte allerdings aufgrund einer zu hohen Busbelastung auch nicht zu klein gewählt werden.

9.2.2 Externe Temperaturerfassung

In Räumen wie zum Beispiel Großraumbüros kann es schwierig sein, nur mit einem Raumtemperaturregler im gesamten Raum eine gute Regelung zu erreichen. Für solche Fälle bietet es sich an, den Raum mit mehreren Temperaturfühlern in Zonen zu unterteilen.

Damit der Temperaturwert der zusätzlichen Temperaturfühler mit in die Raumtemperaturregelung eingebunden werden kann, muss der Parameter „Raumtemperaturmessung“ auf „Intern und Extern“ oder „Extern“ (je nach Ausstattung) eingestellt werden. Zusätzlich kann danach noch eine Gewichtung der intern und extern gemessenen Temperatur vorgenommen werden. Die Gewichtungseinstellungen hängen von den örtlichen Gegebenheiten ab. Sofern die Messfühler sich im gleichen Abstand zum Heizkörper (bei Flächenheizkörpern) befinden, sollte die Einstellung „50 % / 50 %“ gute Regelergebnisse erzielen.

9.2.3 Überwachung

Der Parameter „Überwachung Temperaturmessung“ legt fest, ob der externe Temperaturfühler und die Außentemperatur überwacht werden sollen. Das bedeutet, dass der Raumtemperaturregler innerhalb einer einstellbaren Zeit („Überwachungszeit externe Temperatur“ und „Überwachungszeit Außentemperatur“) mindestens ein Telegramm mit der aktuellen Temperatur auf dem dazugehörigen Kommunikationsobjekt empfangen muss.

Wird während der Überwachungszeit kein Telegramm empfangen, geht der Raumtemperaturregler davon aus, dass der Messfühler für die Außentemperatur bzw. externe Temperatur defekt oder nicht mehr am Bus angeschlossen ist.

Der Raumtemperaturregler setzt daraufhin seine Regelung aus und sendet eine vordefinierte Stellgröße („Stellgröße bei Fehler Temperaturmessung“) aus, damit der zu regelnde Raum nicht auskühlen bzw. überhitzen kann. Diese Stellgröße wird so lange ausgesendet, bis der Raumtemperaturregler erneut ein Temperaturtelegramm über den Bus empfängt und die Regelung wieder aktiviert wird.

Abgleich

Wird die gemessene Temperatur verfälscht kann ein „Abgleichwert Raumtemperaturmessung“ eingestellt werden. Wenn eine zusätzliche externe Temperaturwerterfassung aktiviert wurde und der gemessene Wert sich durch Kälte- bzw. Wärmeeinflüsse verfälscht, kann hierfür ebenfalls ein Abgleichwert eingetragen werden.

9.3 Regler

Der Raumtemperaturregler kann nur zum Heizen, nur zum Kühlen oder zum Heizen und Kühlen eingesetzt werden. Sofern der Raumtemperaturregler Heizen und Kühlen soll, kann das Umschalten von Heizen auf Kühlen bzw. Kühlen auf Heizen automatisch durch den Raumtemperaturregler erfolgen. Dabei erkennt der Regler selbsttätig, ob gerade eine Stellgröße für Heizen oder Kühlen auszusenden ist. Ist keine automatische Umschaltung erwünscht, kann das Umschalten zwischen Heizen und Kühlen durch eine externe, zentrale Steuerung über das 1-Bit-Objekt „Umschalten Heizen/Kühlen“ erfolgen. In dieser Einstellung sind die Heiz- bzw. Kühlsymbole während der entsprechenden Betriebsart dauernd sichtbar. Das Objekt wird über den Parameter „Umschalten zwischen Heizen und Kühlen“ frei geschaltet.

Die Stellgröße, die für Heizen und / oder Kühlen ausgesendet wird, kann entweder auf einem gemeinsamen Kommunikationsobjekt „Stellgröße Heizen/Kühlen“ oder auf zwei einzelnen Kommunikationsobjekten „Stellgröße Heizen“ und „Stellgröße Kühlen“ erfolgen. Bei der Nutzung eines gemeinsamen Objektes ist es eventuell notwendig, den Aktor zu informieren, ob es sich um eine Stellgröße für Heizen oder Kühlen handelt. Dazu kann über den Parameter „Umschalten zwischen Heizen und Kühlen“ mit der Einstellung „Automatisch und senden“ ein 1-Bit-Kommunikationsobjekt „Umschalten Heizen/Kühlen“ frei geschaltet werden. Bei Aktivierung des Betriebsmodus „Heizen“ wird eine „1“ auf den Bus gesendet, bei Aktivierung des Betriebsmodus „Kühlen“ eine „0“.

Ein gemeinsames Kommunikationsobjekt für Heizen und Kühlen wird zum Ansteuern von Zweirohrsystemen benötigt, d.h. das Heizen und Kühlen erfolgt über dieselbe Rohrleitung. Zwei einzelne Kommunikationsobjekte kommen bei Vierrohrsystemen zum Einsatz. Dabei gibt es für Heizen und Kühlen jeweils ein eigenes Rohrleitungssystem.

Der Parameter „Anzahl der Ausgangskanäle“ legt fest, ob ein Objekt („1 Kanal (Zweirohrsystem) bei Heizen und Kühlen“) oder zwei Objekte („2 Kanäle (Vierrohrsystem) bei Heizen und Kühlen“) eingeblendet werden sollen.

Für Heizen und Kühlen können jeweils eigene Regelungstypen parametriert werden. Es kann eine der folgenden Regelungstypen ausgewählt werden:

• 2-Punkt
- PWM
- Stetig
- Fan Coil

Im Weiteren werden die einzelnen Reglertypen genau beschrieben.

9.3.1 2-Punktregler

Ein 2-Punktregler besitzt zwei Ausgangszustände, die in Abhängigkeit des Istwerts wechseln. Liegt der Istwert über dem parametrierten Sollwert, wird die Stellgröße „0“ auf den Bus gesendet. Liegt der Istwert unter dem parametrierten Sollwert, wird die Stellgröße „1“ gesendet.

Ein 2-Punktregler sollte zum Einsatz kommen, wenn die Stellgröße nur zwischen den beiden Zuständen EIN und AUS wechseln muss, wie z. B. ein elektrothermisches Ventil, das an einen Schaltaktor angeschlossen ist. Ein 2-Punktregler kann bei großen Änderungen der Führungsgröße die Regelabweichungen schnell ausregeln, kommt dabei aber nie zur Ruhe. Um schnelle Schwingungen der Ausgangszustände zu vermeiden, haben 2-Punktregler immer eine eingebaute Hysterese, die um den Sollwert schwankt. Die Hysterese kann verschieden groß parametriert werden. Liegt z. B. beim Heizbetrieb der Sollwert bei 21 °C und die Hysterese bei 1,0 K, dann schaltet sich der Regler bei Unterschreiten von 20,5 °C ein und bei Überschreiten von 21,5 °C wieder ab. Der einzustellende Parameter „Hysterese“ richtet sich zum einen danach, wie schnell die Heizung den Raum aufheizen kann bzw. wie rasch die Kühlung den Raum abkühlt und zum anderen, wie das Temperaturempfinden des Menschen im Raum ist. Die Hysterese sollte nicht zu klein gewählt werden, da sonst ein schaltender Stellantrieb ständig öffnet und schließt. Die Hysterese darf aber auch nicht zu groß gewählt werden, da die Temperaturschwankungen im Raum sonst zu groß werden.

9.3.2 Stetigregler

Ein Stetigregler besitzt eine sich kontinuierlich ändernde Stellgröße, die Werte zwischen 0 und 100 % annehmen kann. Beim KNX wird dieses Stellgrößensignal in einen 1-Byte-Wert umgewandelt, d.h. die Stellgröße 0 % entspricht dem Wert „0“ und die Stellgröße 100 % entspricht dem Wert „255“.

Über einen Stetigregler mit 1 Byte großer Stellgröße lassen sich z. B. elektromotorische Stellantriebe ansteuern. Diese setzen über einen eingebauten Motor den empfangenen Wert direkt in die Ventilposition um. Somit lässt sich optimal regeln. Die 1-Byte-Stellgröße eines Stetigreglers kann aber auch an KNX-Heizungsaktoren gesendet werden, die das 1-Byte-Signal in eine PWM-Größe umwandeln. Somit können elektrothermische Ventile angesteuert werden. Hierbei kann es eventuell sinnvoll sein, den Dynamikbereich zu beschränken, da elektrothermische Ventile eine gewisse Zeit benötigen, um zu öffnen und zu schließen. Dies erfolgt über die Parameter „Minimale Stellgröße“ bzw. „Maximale Stellgröße“. Wenn z. B. eine maximale Stellgröße von 80 % vorgegeben wird, sendet der Regler bei Überschreiten einer Stellgröße von 204 automatisch immer den Wert 255 aus.

Um unnötigen Busbelastungen vorzubeugen, kann eingestellt werden, wie groß die Änderung der Stellgröße sein muss, damit sie auf den Bus gesendet werden darf. Die Einstellung erfolgt in Prozent. Das Aussenden der Stellgröße, sofern diese sich nicht geändert hat, wird durch eine Zykluszeit vorgegeben. Diese Zykluszeit sollte nicht zu klein gewählt werden (z. B. alle 10 Minuten).

9.3.3 PWM-Regler

Der PWM-Regler besitzt dieselbe stetige Regelung wie ein Stetigregler. Nur wird bei einem PWM-Regler die 1-Byte-Stellgröße (0 ... 255) in ein Ein-/ Ausschaltverhältnis (0 und 1) umgewandelt. Soll z. B. eine Stellgröße von 70 % ausgegeben werden, wird bei einer voreingestellten Zykluszeit von 10 Minuten die Einschaltzeit 7 Minuten und die Ausschaltzeit 3 Minuten betragen.

Hierdurch werden die Vorteile der Stetigregelung (regeln auf den gewünschten Sollwert, kein Überschwingen) auf Antriebe übertragen, die nur für Ein-/Ausschaltsignale ausgelegt sind, wie z. B. elektrothermische Antriebe.

Um die Regeleigenschaften des Heiz- bzw. Kühlsystems zu optimieren, kann die „Zykluszeit PWM-Stellgröße“ eingestellt werden. Um die Zykluszeit sinnvoll einzustellen, sind die Art der Heizung oder Kühlung sowie der eingesetzte Stellantrieb zu berücksichtigen. Hierzu können die folgenden Empfehlungen verwendet werden:

• Elektrothermischer Stellantrieb
Ein elektrothermisches Stellventil ganz zu öffnen, dauert ca. 2 bis 3 Minuten. Eine kürzere Zykluszeit als 15 Minuten ist deshalb nicht sinnvoll.
- Fußbodenheizung
Die Zeitkonstante einer Fußbodenheizung ist sehr groß. Eine Zykluszeit von 20 Minuten ist deshalb ausreichend.
- Warmwasserheizung
Zum Einsatz kommen hier sehr oft elektrothermische Antriebe. Eine Zykluszeit von 15 Minuten bringt sehr gute Regelergebnisse.
• Elektro-Konvektorheizung
Zykluszeiten zwischen 10 und 15 Minuten, je nach Elektroheizung und räumlichen Gegebenheiten, sind zu empfehlen.

9.3.4 Fan Coil

Mit der Auswahl „Fan Coil“ bei „Regelungstypen“ erfolgt die Stellgrößenausgabe in derselben Art und Weise wie unter „Stetigregler“ beschrieben.

Zusätzlich gibt es mit „Fan Coil“ die Möglichkeit, bei einem Fan Coil-Aktor Lüfterstufen über ein 1-Byte- oder drei 1-Bit-Kommunikationsobjekte anzusteuern.

Durch das Zuschalten der Lüfterstufen wird der Raum entsprechend schneller erwärmt bzw. abgekühlt.

Welche Lüfterstufe bei welcher Stellgröße aktiv sein soll, wird auf einer separaten Karteikarte „Fan Coil Heizen“ bzw. „Fan Coil Kühlen“ festgelegt. Dabei ist auf die Schwellwerte zu achten. „Stufe 1“ muss immer kleiner sein als der Schwellwert „Stufe 2“, der wiederum kleiner sein muss als der Schwellwert „Stufe 3“.

9.3.5 Regelparameter bei PWM- und Stetigregler (Fan Coil)

Bei stetigem Regelverhalten und bei schaltendem PWM-Regler können die voreingestellten Regelparameter über den Installationstyp der Heizungs- bzw. Klimaanlage verwendet werden. Sind andere Regelparameter notwendig, können diese über die freie Parametrierung individuell eingestellt werden. Die freie Parametrierung sollte nur benutzt werden, wenn ausreichende Erfahrung in der Regelungstechnik vorliegt.

Mit der Einstellung „freie Parametrierung“ können der „Proportionalbereich (Xp)“ und die „Nachstellzeit (Tn)“ eingestellt werden. Der Proportionalbereich liegt unter- und oberhalb vom eingestellten Sollwert und bestimmt die Schnelligkeit der Regelung. Die Nachstellzeit beträgt das Dreifache der Verzugszeit. Die Verzugszeit wird durch die Wendetangente der Aufheizkurve des Raumes bestimmt. Grundsätzlich gilt für beide Einstellungen, dass je träger das Gesamtsystem ist, desto größer die Werte parametriert werden sollten.

9.3.6 Zweistufiges Heizen / Kühlen

In bestimmten Fällen (Fußbodenheizung) kann es erforderlich sein, für die Heizungsregelung eine flinke Zusatzstufe zu installieren, um den Raum schnell aufheizen zu können. Der Raumtemperaturregler verfügt bei der Voreinstellung „Zusatzstufe Heizen aktiv“ über ein zweites Heizsystem mit einer schaltenden Regelung, die mit den 1-Byte-Werten 0 % und 100 % steuert.

Mit den Parametern „Abstand der Zusatzstufe“ und „Hysterese einseitig“ wird bestimmt, wann die Zusatzstufe zuschaltet und wann sie abschaltet. Ist z. B. für die Zusatzstufe der Sollwert bei 18 °C und die Hysterese bei 0,5 K (einseitig), dann schaltet sich der Regler bei 18 °C ein und bei 18,5 °C wieder ab.

Für die Zusatzstufe „Kühlen“ gelten analog dieselben Einstellungen wie für die Zusatzstufe „Heizen“, nur dass bei „Kühlen“ bei Überschreiten einer einstellbaren Temperatur eine zusätzliche Kühlung eingeschaltet wird, so dass der Raum schneller gekühlt wird.

Da einige Stellantriebe bei einem 1-Bit-Wert von „1“ bzw. einem 1-Byte-Wert von „255“ schließen (stromlos geöffnet) und bei „0“ entsprechend öffnen, kann der Wirksinn der Stellgröße über „Stellgröße invertieren“ geändert werden.

9.4 Sollwerte

Der Raumtemperaturregler kann mit abhängigen oder individuellen Sollwerten arbeiten. Beide Varianten werden nachfolgend einzeln erläutert.

9.4.1 Abhängige Sollwerte

Bei abhängigen Sollwerten gibt es zwei Basis-Sollwerte, einen für Heizen („Heizen Sollwert Komfortbetrieb“) und einen für Kühlen („Kühlen Sollwert Komfortbetrieb“).

Auf diese Basis-Sollwerte beziehen sich die Einstellungen „... Absenkung Standby/Nachtbetrieb“ bzw. „... Anhebung Standby/Nachtbetrieb“. Das bedeutet, wenn z. B. für den „Heizen Sollwert Komfortbetrieb“ 21 °C eingestellt ist und bei „Heizen Sollwert Absenkung Standby“ 2 K festgelegt wurden, der „Heizen Sollwert“ im Standby-Betrieb um 2 K auf 19 °C abgesenkt wird. Ist bei „Heizen Sollwert Absenkung Nachtbetrieb“ 4 K festgelegt, liegt der „Heizen Sollwert“ im Nachtbetrieb bei 17 °C.

Die Abhängigkeit der Sollwerte bleibt auch nach einer manuellen Sollwertverschiebung erhalten. Wenn der Anwender z. B. eine manuelle Sollwertverschiebung der parametrierten Temperatur „Heizen Sollwert Komfortbetrieb“ um 1 K nach oben auf 22 °C vorgenommen hat, wird dieser Wert bei Aktivierung des Standby-Betriebs um 2 K auf 20 °C gesenkt. Bei Aufruf des Nachtbetriebs wird der Wert um 4 K gesenkt, so dass der Sollwert 18 °C beträgt.

Eine manuelle Änderung der parametrierten Sollwerte kann vom Anwender über die beiden Tasten „Temperatur erhöhen“ bzw. „Temperatur absenken“ vorgenommen werden. Der Wechsel zwischen „Heizen Sollwert Komfortbetrieb“ und „Kühlen Sollwert Komfortbetrieb“ erfolgt über einen langen Tastendruck (ca. 1 s) auf die Taste „Temperatur hoch“ auf den „Sollwert Heizen“ und auf die Taste „Temperatur runter“ auf den „Sollwert Kühlen“.

Die beiden eingestellten Sollwerte für Heizen und Kühlen können, auch ohne die ETS, beliebig oft über den Bus geändert werden. Dazu muss ein 2-Byte-Temperaturwert zum Kommunikationsobjekt „Basis-Sollwert – Regelung“ gesendet werden. Je nachdem, ob gerade Heizen oder Kühlen aktiv ist, wird der Wert als „Heizen Sollwert Komfortbetrieb“ oder „Kühlen Sollwert Komfortbetrieb“ hinterlegt. Die empfangen Werte werden in den Speicher des Gerätes geschrieben und bleiben auch bei einem Busspannungsausfall und -wiederkehr erhalten. Hierüber ist es möglich, bei einer Raumnutzungsänderung z. B. über eine Visualisierung neue Basis-Sollwerte an das Gerät zu senden.

Es ist kein erneutes Parametrieren notwendig. Bei einer manuellen Verstellung und abhängigen Sollwerten wird der Bezug Basissollwert berücksichtigt. Hierüber wird festgelegt, ob sich der Basis-Sollwert auf die Komfort-Temperatur für Heizen, Kühlen oder die mittlere Temperatur zwischen Heizen und Kühlen bezieht.

Voreingestellt ist „Sollwert Heizen“. In Regionen, in denen eher die Kühlfunktion im Vordergrund steht, ist es sinnvoll, den Parameter auf „Sollwert Kühlen“ zu ändern. Dies erleichtert die Einstellung des Raumtemperaturreglers bezüglich der Anhebung der „Sollwerte Kühlen“ („Standby-Temperatur Kühlen“ und „Nachtabsenkung Kühlen“).

9.4.2 Individuelle Sollwerte

Wenn individuelle Sollwerte verwendet werden, werden für jede Betriebsart einzelne Sollwerte parametriert („Heizen Sollwert Komfortbetrieb“, „Heizen Sollwert Standby“, „Heizen Sollwert Nachtbetrieb“, „Kühlen Sollwert Komfortbetrieb“, „Kühlen Sollwert Standby“ und „Kühlen Sollwert Nachtbetrieb“).

Anders als bei den abhängigen Sollwerten, bleiben die individuellen Sollwerte auch nach einer manuellen

Sollwertverschiebung erhalten. Wenn der Anwender z. B. eine manuelle Sollwertverschiebung der parametrierten Temperatur „Heizen Sollwert Komfortbetrieb“ nach oben oder unten vornimmt, wird bei Aktivierung des Standby-Betriebs immer der parametrierte Wert „Heizen Sollwert Standby“ aufgerufen. D. h. es werden immer nur die fest hinterlegten Sollwerte für die einzelnen Betriebsarten aufgerufen.

Eine manuelle Änderung der parametrierten Sollwerte kann vom Anwender über die beiden Tasten „Temperatur erhöhen“ bzw. „Temperatur absenken“ vorgenommen werden. Der Wechsel zwischen „Heizen Sollwert Komfortbetrieb“ und „Kühlen Sollwert Komfortbetrieb“ erfolgt über einen langen Tastendruck (ca. 1 s) auf die Taste „Temperatur hoch“ auf den „Sollwert Heizen“ und auf die Taste „Temperatur runter“ auf den „Sollwert Kühlen“.

Die eingestellten Sollwerte können für jede Betriebsart, auch ohne die ETS, beliebig oft über den Bus geändert werden.

Dazu muss ein 2-Byte-Temperaturwert zum entsprechenden Kommunikationsobjekt „Sollwert Heizen Komfort“, „Sollwert Heizen Standby“, „Sollwert Heizen Nachtbetrieb“, „Sollwert Frostschutz“, „Sollwert Kühlen Komfort“, „Sollwert Kühlen Standby“, „Sollwert Kühlen Nachtbetrieb“ oder „Sollwert Hitzeschutz“ gesendet werden. Die empfangen Werte werden in den Speicher des Gerätes geschrieben und bleiben auch bei einem Busspannungsausfall und -wiederkehr erhalten. Hierüber ist es möglich, bei einer Raumnutzungsänderung, z. B. über eine Visualisierung, neue Sollwerte an das Gerät zu senden. Es ist kein erneutes Parametrieren notwendig.

9.4.3 Mindestabstand

Der einstellbare Parameter „Mindestabstand zwischen Heizen und Kühlen“ ist sowohl bei den abhängigen als auch bei den individuellen Sollwerten aktiv.

Der Mindestabstand liegt immer zwischen dem „Heizen Sollwert Komfortbetrieb“ und „Kühlen Sollwert Komfortbetrieb“. Sie dient als Pufferzone, damit die beiden Sollwerte sich nicht überlagern können.

Beispiel:

Es sind individuelle Sollwerte gewählt. Der „Heizen Sollwert Komfortbetrieb“ liegt bei 21 °C und der „Kühlen Sollwert Komfortbetrieb“ ist auf 26 °C eingestellt. Die Totzone zwischen Heizen und Kühlen ist 3 K groß. Wenn nun eine „Sollwertverschiebung Heizen“ nach oben vorgenommen wird, wird auch die Totzone nach oben verschoben. Überschreitet die Verschiebung eine Temperatur von 23 °C, wird sich der „Kühlen Sollwert Komfortbetrieb“ ebenfalls nach oben verschieben, so dass immer ein Mindestabstand von 3 K zwischen Heizen und Kühlen gewährleistet bleibt.

Bei einer „Sollwertverschiebung Kühlen“ nach unten wird auch die Totzone nach unten verschoben. Überschreitet die Verschiebung eine Temperatur von 24 °C, wird sich der „Heizen Sollwert Komfortbetrieb“ ebenfalls nach unten verschieben, so dass auch in diesem Fall der Mindestabstand gehalten wird.

9.5 Fan Coil Allgemein

Ventilatorkonvektoren, auch Gebläsekonvektoren oder Fan Coil-Units genannt, werden zum dezentralen Heizen und Kühlen eingesetzt. Sie werden im Raum montiert und über ein zentrales Heiz- und Kühlsystem versorgt. Es wird hierbei zwischen Zweirohr- und Vierrohrsystemen unterschieden. Innerhalb einer Fan Coil-Unit gibt es mehrstufige Ventilatoren, die eine schnelle Anpassung der Raumtemperatur an individuelle Wünsche ermöglichen. Der Raumtemperaturregler Fan Coil mit Display kann bis zu drei Lüfterstufen manuell oder automatisch ansteuern.

Die Ansteuerung der Lüfterstufen kann auf drei Arten erfolgen:

• über 1 Bit-Werte,
  d. h. es wird für jede Lüfterstufe ein eigenes 1-Bit-Kommunikationsobjekt „Fan Coil Stufe ... schalten“ zur Verfügung gestellt. Dies wird für „normale“ Schaltaktoren benötigt. (Bei der Verwendung von KNX-Schaltaktoren und Fan Coil-Units sind die Anschlusshinweise der Fan Coil-Unit zu beachten.)

• über 1-Byte-Objekt als Zählwert 0-3,

d. h. es gibt ein 1-Byte-Kommunikationsobjekt „Lüfterstufe manuell 1 Byte“, das mit einem entsprechenden Kommunikationsobjekt eines Fan Coil Aktors verbunden wird. Dabei haben die Werte die folgende Bedeutung:

0 = AUS

1 = Stufe 1

2 = Stufe 2

3 = Stufe 3

• über 1-Byte-Objekt als Stetigwert 0-100 %

d. h. es gibt ein 1-Byte-Kommunikationsobjekt „Lüfterstufe manuell 1 Byte“, das mit einem entsprechenden Kommunikationsobjekt eines Fan Coil-Aktors verbunden wird. Es werden bei einer manuellen Stufenumschaltung die Stufen-Schwellwerte ausgesendet, die auf der Karteikarte „Heizen“ bzw. „Kühlen“ eingestellt sind. Im Heizbetrieb die Schwellwerte für „Heizen“, im Kühlbetrieb die Schwellwerte für „Kühlen“. Damit eine Fan Coil-Unit die Lüfterstufen auch schaltet, müssen die Parameter des zugehörigen Fan Coil-Aktors entsprechend eingestellt werden.

Über den Parameter „Statusbyte Lüfterstufe auswerten“ kann ein 1-Byte-Kommunikationsobjekt „Status Betriebszustand Fan Coil“ frei geschaltet werden, das mit einem entsprechenden Objekt eines Fan Coil Aktors verknüpft wird. Hierüber kann der Raumtemperaturregler Fan Coil auswerten, welche Lüfterstufe beim Fan Coil-Aktor tatsächlich aktiv ist. Die Displayanzeige entspricht dem Wert des Kommunikationsobjekts (0 = AUS, 1 = Stufe 1, 2 = Stufe 2, 3 = Stufe 3).

Der Parameter „Statusbyte Betrieb auswerten“ aktiviert ein 1-Bit-Kommunikationsobjekt „In Betrieb empfangen – Aktorüberwachung“. Auf diesem Objekt können zyklisch Telegramme vom Fan Coil-Aktor empfangen und ausgewertet werden. Damit kann der Raumtemperaturregler überprüfen, ob sich der Fan Coil-Aktor noch in Betrieb befindet und ansteuern lässt. Sollte der Fan Coil-Aktor ein Problem aufweisen und keine zyklischen Telegramme mehr aussenden können, zeigt der Raumtemperaturregler dies durch das Symbol für „Störung“ im Display an. Sofern die Störung beim Fan Coil-Aktor behoben wird und wieder zyklische Telegramme empfangen werden, wird die „Störung“ im Display entfernt und der Raumtemperaturregler arbeitet wieder „normal“.

Bei der Einstellung der Zykluszeit „In Betrieb“ im Fan Coil-Aktor ist darauf zu achten, dass diese mindestens doppelt so groß gewählt wird, wie die Überwachungszeit im Raumtemperaturregler („Sendezykluszeit des Aktors in s“). Eine sinnvolle Zykluszeit beim Aktor ist ca. 60 s, mit einer Überwachungszeit von 120 s beim Raumtemperaturregler.

Um z. B. in Hotelzimmern einen zu lauten Geräuschpegel während der Ruhephase in der Nacht vorzubeugen, kann eine „Stufenbegrenzung im Nachtbetrieb“ eingestellt werden. Das bedeutet, dass während des Nachtbetriebs nur noch bis zu der eingestellten Lüfterstufe automatisch hoch geschaltet wird. Beim Wechsel in eine andere Betriebsart können wieder alle Lüfterstufen angesteuert werden.

Über den Parameter „Stufenbegrenzung im Nachtbetrieb“ kann eine Begrenzung auf „Stufe 2“ bzw. „Stufe 1“ vorgenommen oder die Lüftung komplett deaktiviert werden.

9.5.1 Sommerkompensation

Zur Energieeinsparung und um die Temperaturdifferenz beim Betreten eines klimatisierten Gebäudes in behaglichen Grenzen zu halten, sollte im Sommer eine Anhebung der Raumtemperatur in Abhängigkeit der Außentemperatur vorgenommen werden (Sommerkompensation nach DIN 1946). Die Anhebung der Raumtemperatur erfolgt durch Anpassung des „Kühlen Sollwerts Komfortbetrieb“.

Ein Anheben der Raumtemperatur bedeutet aber nicht, den Raum aufzuheizen, sondern die Raumtemperatur ohne Kühlung auf einen bestimmten eingestellten Wert ansteigen zu lassen. Somit wird vermieden, dass z. B. bei einer Außentemperatur von 35 °C eine vorhandene Klimaanlage weiterhin versucht, die Raumtemperatur auf 24 °C zu senken.

Die Aktivierung der Sommerkompensation setzt allerdings einen Außentemperaturfühler voraus, der seinen gemessenen Wert auf den KNX sendet und somit vom Raumtemperaturregler mit Display ausgewertet werden kann.

Für die Sommerkompensation gibt es die Parameter:

• „Sommerkompensation unterer Außentemperaturwert“,
• „Sommerkompensation oberer Außentemperaturwert“,
• „Sommerkompensation unterer Sollwertoffset“
• „Sommerkompensation oberer Sollwertoffset“

Über den unteren und oberen Außentemperaturwert wird festgelegt, ab und bis zu welchem Temperaturwert eine Sollwertkorrektur vorgenommen wird.

Über unteren und oberen Sollwertoffset wird festgelegt, um wie viel Kelvin der in den Parametern bzw. vom Anwender über eine manuelle Verschiebung festgelegte Sollwert während der Sommerkompensation angepasst werden soll.

Typische Werte für die Sommerkompensation sind:

• 20 °C: unterer Außentemperaturwert
  • 32 °C: oberer Außentemperaturwert
  • 0 K: unterer Sollwertoffset
  • 4 K: oberer Sollwertoffset

Das bedeutet, dass eine fließende Sollwerterhöhung von 0 bis 4 K erfolgt, wenn die Außentemperatur von 20 °C auf 32 °C steigt.

Beispiel:

Im unteren Diagramm ist für „Kühlen Sollwert Komfort“ 25 °C parametriert. Bei steigender Außentemperatur wird der parametrierte Sollwert ab einer Außentemperatur von 20 °C fließend von 25 °C auf 29 °C angehoben. Die 29 °C werden bei einer Außentemperatur von 32 °C erreicht. Danach wird der Sollwert bei weiter steigender Außentemperatur nicht mehr angehoben.

Hinweis:

Bei aktiver Kompensation wird „CO“ im Display des Raumtemperaturreglers angezeigt.

Objekte Raumtemperaturregler

Nr	Objektname	Datentyp	Flags
0 Regelung EIN/AUS 1 Bit / DPT_switch K, S, Ü, A
0	Ist-Temperatur	2 Byte / DPT_Value_2_Float K, S, A
0 Störung Ist-Temperatur 1 Bit / DPT_switch K, S, Ü, A
0 Aktueller Sollwert 2 Byte / DPT_Value_2_Float K, Ü
0 Frost-/ Hitzeschutz 1 Bit / DPT_switch K, S, Ü, A
0	Komfort	1 Bit / DPT_switch K, S, Ü, A
0	Nachtbetrieb	1 Bit / DPT_switch K, S, Ü, A
0 Stellgröße Heizen 1 Bit / DPT_switch				1 Byte / DPT_scaling	K, S, Ü, A
0	Status	Heizen	1 Bit / DPT_switch K, S, Ü, A
0 Zusatzstufe Heizen 1 Bit / DPT_switch				1 Byte / DPT_scaling	K, Ü
0 Stellgröße Kühlen 1 Bit / DPT_switch				1 Byte / DPT_scaling	K, S, Ü, A
0	Status	Kühlen	1 Bit / DPT_switch K, S, Ü, A
0 Zusatzstufe Kühlen 1 Bit / DPT_switch				1 Byte / DPT_scaling	K, Ü
0 Umschalteung Heizen (1)/Kühlen (0) 1 Bit / DPT_switch K, S, Ü, A
0 Basisollwert Heizen Frostschutz			2 Byte / DPT_Value_2_Float K, S, Ü, A
0 Basisollwert Heizen Komfort			2 Byte / DPT_Value_2_Float K, S, Ü, A
0	Basisollwert Heizen Standby			2 Byte / DPT_Value_2_Float	K, S, Ü, A
0 Basisollwert Heizen Nachtbetrieb			2 Byte / DPT_Value_2_Float K, S, Ü, A
0 Basisollwert Kühlen Frostschutz			2 Byte / DPT_Value_2_Float K, S, Ü, A
0 Basisollwert Kühlen Komfort			2 Byte / DPT_Value_2_Float K, S, Ü, A
0 Basisollwert Kühlen Standby			2 Byte / DPT_Value_2_Float K, S, Ü, A
0 Basisollwert Kühlen Nachtbetrieb			2 Byte / DPT_Value_2_Float K, S, Ü, A
0 Vorortbedienung zurücksetzen			1 Bit / DPT_switch K, S, A
0	Taupunktalarm			1 Bit / DPT_switch K, S, A
0 Kondenswasseralarm			1 Bit / DPT_switch K, S, A
0 Aussentemperatur			2 Byte / DPT_Value_2_Float K, S, A
0	Beschattung			1 Bit / DPT_updown	K, Ü
0 Sommerkompensation			1 Bit / DPT_switch K, Ü
0 Einheitenumschaltung			1 Bit / DPT_switch K, S, A
0 Aktueller Sollwert Heizen			2 Byte / DPT_Value_2_Float K, S, Ü, A
0 Aktueller Sollwert Kühlen			2 Byte / DPT_Value_2_Float K, S, Ü, A
0 Basisollwert für Gruppen-Masterbetrieb			2 Byte / DPT_Value_2_Float K, S
0 Betriebsart überlagert 8 Bit / DPT_HVAC_mode K, S, Ü, A
0	Betriebsart			8 Bit / DPT_HVAC_mode	K, S, Ü, A
0 FanCoil manuell/Automatik			1 Bit / DPT_switch K, S, Ü, A
0	FanCoil Stufe			8 Bit / DPT_Value_1_u_Ucount	K, S, Ü, A

10 Applikationsbeschreibungen

10.1 Schalten, Wippe Gesamt

Mit der Applikation „Schalten, Wippe Gesamt“ wird bei einer Betätigung der rechten oder linken Seite der Wippe ein Schalttelegramm ausgesendet.

Die Applikation „Schalten, Wippe Gesamt“ unterscheidet dabei, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird.

Objekte Schalten, Wippe Gesamt

Nr	Objektname	Datentyp	Flags
0	Schalten	1 Bit EIS1 / DPT 1.001 K, S, Ü, A

10.2 Schalten, Wippe Links / Rechts

Mit der Applikation „Schalten, Wippe Links / Rechts“ wird bei einer Betätigung und / oder beim Loslassen der Wippe ein Schalttelegramm ausgesendet. „Wippe Links / Rechts“ unterscheidet nicht, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Die Applikation stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.

Die Applikation ermöglicht es, über eine Wippenseite eine Schaltfunktion zu realisieren und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.

Objekte Schalten, Wippe Links / Rechts

Nr	Objektname	Datentyp	Flags
0	Schalten	1 Bit EIS1 / DPT 1.001 K, S, Ü, A

10.3 Dimmen, Wippe Gesamt

Mit der Applikation „Dimmen, Wippe Gesamt“ besitzt eine Wippe Kommunikationsobjekte zum Schalten und Dimmen. Dabei wird zwischen kurzen und langen Tastendruck unterschieden.

Die Applikation „Dimmen, Wippe Gesamt“ unterscheidet, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Ob bei einer Betätigung der linken oder rechte Seite ein- oder ausgeschaltet bzw. heller oder dunkler gedimmt wird, ist über den Parameter „Arbeitsweise der Wippe für ...“ einstellbar.

Objekte Dimmen, Wippe Gesamt

Nr	Objektname	Datentyp	Flags
0	Schalten	1 Bit EIS2 / DPT 1.001 K, S, Ü, A
1 relatives Dimmen 4 Bit EIS2 / DPT 3.007 K, Ü

10.4 Dimmen, Wippe Links / Rechts

Mit der Applikation „Dimmen, Wippe Links / Rechts“ besitzt eine Wippe Kommunikationsobjekte zum Schalten und zum Dimmen. Dabei wird zwischen kurzem (Schalten) und langem (Dimmen) Tastendruck unterschieden.

Die Applikation „Dimmen, Wippe Links / Rechts“ unterscheidet nicht, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Die Applikation stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.

Die Applikation ermöglicht es, über eine Wippenseite eine Leuchte zu dimmen, und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.

Objekte Dimmen, Wippe Links / Rechts

Nr	Objektname	Datentyp	Flags
0	Schalten	1 Bit EIS2 / DPT 1.001 K, S, Ü, A
1 relatives Dimmen 4 Bit EIS2 / DPT 3.007 K, Ü

10.5 Jalousie, Wippe Gesamt

Über die Applikation „Jalousie, Wippe Gesamt“ können durch kurze bzw. lange Betätigungen der Wippe Jalousiefahr- und/oder Lammellenverstellbefehle an verknüpfte Jalousieaktoren gesendet werden. Ein kurzer Tastendruck löst immer einen Lamellenverstell- bzw. Stopp-Befehl und ein langer Tastendruck immer einen Fahrbefehl aus.

Zur Steuerung merkt sich die Wippenseite, die mit der Applikation „Jalousie, Wippe Gesamt“ belegt wird, immer die zuletzt ausgeführte Aktion. Beispiel: Wenn eine Jalousie heruntergefahren und über einen kurzen Tastendruck auf halber Höhe angehalten wurde, dann wird nach einem erneuten langen Tastendruck die Jalousie auffahren.

Objekte Jalousie, Wippe Gesamt

Nr	Objektname	Datentyp	Flags
0	Verstellen (1 Bit)	1 Bit EIS7 / DPT 1.008 K, Ü
0	Verstellen (1 Byte)	1 Byte EIS6 / DPT 5.001 K, Ü
1	Fahren (1 Bit)	1 Bit EIS7 / DPT 1.007 K, Ü
1	Fahren (1 Byte)	1 Byte EIS6 / DPT 5.001 K, Ü

10.6 Jalousie, Wippe Links / Rechts

Über die Applikation „Jalousie, Wippe Links / Rechts“ können durch kurze bzw. lange Betätigungen der Wippe Jalousiefahr- und / oder Lammellenverstellbefehle an verknüpfte Jalousieaktoren gesendet werden. Ein kurzer Tastendruck löst immer einen Fahrbefehl und ein langer Tastendruck immer einen Lamellenverstell- bzw. Stopp-Befehl aus.

Die Applikation „Jalousie, Wippe Links / Rechts“ stellt für die rechte oder linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung. Dadurch ist es möglich, über eine Wippenseite eine Jalousie zu steuern, und die andere Wippenseite mit einer weiteren „Wippe Links / Rechts“ Funktion zu belegen.

Zur Steuerung merkt sich die Wippenseite, die mit der Applikation „Jalousie, Wippe Links / Rechts“ belegt wird, immer die zuletzt ausgeführte Aktion. Beispiel: Wenn eine Jalousie heruntergefahren und über einen langen Tastendruck auf halber Höhe angehalten wurde, dann wird ein erneuter kurzer Tastendruck die Jalousie auffahren.

Objekte Jalousie, Wippe Links / Rechts

Nr	Objektname	Datentyp	Flags
0	Verstellen (1 Bit)	1 Bit EIS7 / DPT 1.007 K, S, Ü, A
0	Verstellen (1 Byte)	1 Byte EIS6 / DPT 5.001 K, S, Ü, A
1	Fahren (1 Bit)	1 Bit EIS7 / DPT 1.008 K, S, Ü, A
1	Fahren (1 Byte)	1 Byte EIS6 / DPT 5.001 K, S, Ü, A

10.7 Kurz-Lang-Bedienung, Wippe Links / Rechts

Über die Applikation „Kurz-Lang-Bedienung, Wippe Links / Rechts“ können, bei einer kurzen und / oder langen Betätigung der Wippe, unterschiedliche Werte ausgesendet werden.

Die Applikation „Kurz-Lang-Bedienung, Wippe Links / Rechts“ unterscheidet nicht, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Die Applikation stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.

Die Applikation ermöglicht es, über eine Wippenseite zwei separate Funktionen, die über einen kurzen bzw. langen Tastdruck aufgerufen werden, zur Verfügung zu stellen, und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.

Objekte Kurz-Lang-Bedienung, Wippe Links / Rechts

Nr	Objektname	Datentyp	Flags
0	Verstellen (1 Bit)	1 Bit EIS7 / DPT 1.007 K, S, Ü, A
0	Verstellen (1 Byte)	1 Byte EIS6 / DPT 5.001 K, S, Ü, A
1	Fahren (1 Bit)	1 Bit EIS7 / DPT 1.008 K, S, Ü, A
1	Fahren (1 Byte)	1 Byte EIS6 / DPT 5.001 K, S, Ü, A

10.8 Wertsender, Wippe Gesamt

Mit der Applikation „Wertsender, Wippe Gesamt“ wird bei einer Betätigung der rechten oder linken Seite der Wippe ein Telegramm mit einem vordefinierten Wert ausgesendet.

Die Applikation „Wertsender, Wippe Gesamt“ unterscheidet dabei, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird.

Objekte Wertsender, Wippe Gesamt

Nr	Objektname	Datentyp	Flags
0	Wert	Schalten (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü, A
0	Wert	Schalten (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A
0	Wert	Schalten (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S, Ü, A
0	Wert	Schalten (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S, Ü, A
0	Wert	Schalten (2 Byte Signed) 2 Byte EIS10 / DPT 7.001 K, S, Ü, A
0	Wert	Schalten (2 Byte Unsigned) 2 Byte EIS10 / DPT 8.001 K, S, Ü, A
0	Wert	Schalten (4 Byte Float) 4 Byte EIS9 / DPT 14.xxx K, S, Ü, A
0	Wert	Schalten (4 Byte Signed) 4 Byte EIS11 / DPT 13.001 K, S, Ü, A
0	Wert	Schalten (4 Byte Unsigned) 4 Byte EIS11 / DPT 12.001 K, S, Ü, A

10.9 Wertsender, Wippe Links / Rechts

Mit der Applikation „Wertsender, Wippe Links / Rechts“ wird bei einer Betätigung und / oder beim Loslassen der Wippe ein Telegramm mit einem vordefinierten Wert ausgesendet.

Die Applikation „Wertsender, Wippe Links / Rechts“ unterscheidet nicht, ob die Wippe auf der linken oder auf der rechten Seite betätigt wird. Die Applikation stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.

Die Applikation ermöglicht es, über eine Wippenseite eine Schaltfunktion zu realisieren, und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.

Objekte Wertsender, Wippe Links / Rechts

Nr	Objektname	Datentyp	Flags
0	Schalten (1 Bit)		1 Bit	EIS1 / DPT 1.001 K, S, Ü, A
0	Schalten (1 Byte 0..100 %)		1 Byte	EIS6 / DPT 5.001 K, S, Ü, A
0	Schalten (1 Byte 0..255)		1 Byte	EIS14 / DPT 5.010 K, S, Ü, A
0	Schalten (2 Byte Float)		2 Byte	EIS5 / DPT 9.xxx K, S, Ü, A
0	Schalten (2 Byte Signed)		2 Byte	EIS10 / DPT 8.001 K, S, Ü, A
0	Schalten (2 Byte Unsigned)		2 Byte	EIS10 / DPT 7.001 K, S, Ü, A
0	Schalten (4 Byte Float)		4 Byte	EIS9 / DPT 14.xxx K, S, Ü, A
0	Schalten (4 Byte Signed)		4 Byte	EIS11 / DPT 13.001 K, S, Ü, A
0	Schalten (4 Byte Unsigned)		4 Byte	EIS11 / DPT 12.001 K, S, Ü, A

10.10 LED-Funktion

Mit der Applikation „LED-Funktion“ kann die LED der Wippe zur Orientierungsbeleuchtung, zur Statusanzeige oder zur Funktionsanzeige genutzt werden. Die LED kann in unterschiedlichen Farben leuchten. Zur Alarmanzeige und / oder Szenenspeicherungsanzeige kann die LED auch blinken.

Objekte LED-Funktion

Nr	Objektname	Datentyp	Flags
0	Status (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
0	Status (1 Byte 0..100 %)	1 Bit EIS6 / DPT 5.001 K, S, A
1	Tag- /	Nachtbetrieb (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, A
2	Näherung (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
3	Alarm (DPT_Alarm)	1 Bit / DPT_Alarm K, S, A
4	Szenenspeicherung (DPT_Scene_Control)	1 Byte / DPT 18.001 K, S, A

10.11 RTR-Betriebsart einstellen

Mit der Applikation „RTR-Betriebsart einstellen“ kann über die Betätigung einer Wippenseite eine Betriebsartenumschaltung bei verknüpften Raumtemperaturreglern vorgenommen werden.

Die Applikation bietet dafür je nach Einstellung des Parameters „Objekttyp für Ausgabe“ entweder drei 1-Bit-Kommunikationsobjekte „Betriebsart Komfort“, „Betriebsart Nacht“ und „Betriebsart Frost“ oder ein 1-Byte-Kommunikationsobjekt „Betriebsart“ an.

Die Auswahl „1 Bit“ dient zum Ansteuern von Raumtemperaturreglern, die 1-Bit-Kommunikationsobjekte zur Betriebsartenumschaltung besitzen. Die Auswahl „1 Byte“ dient zum Ansteuern von Raumtemperaturreglern, die ein 1-Byte-Kommunikationsobjekt zur KNX Betriebsartenumschaltung besitzen. In diesem Fall bedeuten die Werte

0 = Auto

1 = Komfort

2 = Standby

3 = Nacht

Über ein 1-Bit-Kommunikationsobjekt „Freigabe“ kann die Funktion vorübergehend gesperrt werden.

Objekte RTR-Betriebsart einstellen

Nr	Objektname	Datentyp	Flags
0	Freigabe	1 Bit EIS1 / DPT 1.001 K, S, A
1 Betriebsart Komfort (1 Bit) 1 Bit EIS1 / DPT 1.001 K, Ü
2 Betriebsart Nacht (1 Bit) 1 Bit EIS1 / DPT 1.001 K, Ü
3 Betriebsart Frost (1 Bit)			1 Bit EIS1 / DPT 1.001 K, Ü
4 Betriebsart (1 Byte) 1 Byte / DPT 20.102 K, Ü

10.12 Wertsender, 2 Objekte, Wippe Links / Rechts

Mit der Applikation „Wertsender, 2 Objekte, Wippe Links / Rechts“ können bei einer Betätigung und / oder beim Loslassen der Wippe zwei Telegramme mit vordefinierten Werten von zwei unterschiedlichen Kommunikationsobjekten ausgesendet werden.

Die Applikation „Wertsender, 2 Objekte, Wippe Links / Rechts“ stellt für die rechte und linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.

Die Applikation ermöglicht es, über die Betätigung einer Wippenseite z. B. eine Schaltfunktion und einen Gleitkommawert auszusenden, und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.

Objekte Wertsender, 2 Objekte, Wippe Links / Rechts

Nr	Objektname	Datentyp	Flags
0	Schalten (steigende Flanke) (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, Ü, A
0	Schalten (steigende Flanke) (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, S, Ü, A
0	Schalten (steigende Flanke) (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010 K, S, Ü, A
0	Schalten (steigende Flanke) (2 Byte Float)	2 Byte EIS5 / DPT 1.xxx K, S, Ü, A
0	Schalten (steigende Flanke) (2 Byte Signed)	2 Byte EIS10 / DPT 8.001 K, S, Ü, A
0	Schalten (steigende Flanke) (2 Byte Unsigned)	2 Byte EIS10 / DPT 7.001 K, S, Ü, A
0	Schalten (steigende Flanke) (4 Byte Float)	4 Byte EIS9 / DPT 14.xxx K, S, Ü, A
0	Schalten (steigende Flanke) (4 Byte Signed)	4 Byte EIS11 / DPT 13.001	K, S	Ü, A
0	Schalten (steigende Flanke) (4 Byte Unsigned)	4 Byte EIS11 / DPT 12.001	K, S	Ü, A
1	Schalten (fallende Flanke) (1 Bit)		1 Bit	EIS1 / DPT 1.001 K, S, Ü, A
1	Schalten (fallende Flanke) (1 Byte 0..100 %)		1 Byte	EIS6 / DPT 5.001 K, S, Ü, A
1	Schalten (fallende Flanke) (1 Byte 0..255)		1 Byte	EIS14 / DPT 5.010 K, S, Ü, A
1	Schalten (fallende Flanke) (2 Byte Float)		2 Byte	EIS5 / DPT 9.xxx K, S, Ü, A
1	Schalten (fallende Flanke) (2 Byte Signed)		2 Byte	EIS10 / DPT 7.001 K, S, Ü, A
1	Schalten (fallende Flanke) (2 Byte Unsigned)		2 Byte	EIS10 / DPT 8.001 K, S, Ü, A
1	Schalten (fallende Flanke) (4 Byte Float)		4 Byte	EIS9 / DPT 14.xxx K, S, Ü, A
1		Schalten (fallende Flanke) (4 Byte Signed)		4 Byte EIS11 / DPT 13.001	K, S, Ü, A
1		Schalten (fallende Flanke) (4 Byte Unsigned)		4 Byte EIS11 / DPT 12.001	K, S, Ü, A

10.13 Lichtszenennebenstelle mit Speicherfunktion

Über die Applikation „Lichtszenennebenstelle mit Speicherfunktion“ wird bei einer Betätigung der Wippe eine vordefinierte Lichtszenennummer aufgerufen.

Die Applikation „Lichtszenennebenstelle mit Speicherfunktion“ stellt für die rechte oder linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.

Die Applikation ermöglicht es, über eine Wippenseite eine Lichtszene aufzurufen und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.

Über einen langen Tastendruck hat der Anwender die Möglichkeit, einen Lichtszenen-Speicherungsbefehl auszulösen.

Objekte Lichtszenennebenstelle mit Speicherfunktion

Nr	Objektname	Datentyp	Flags
0	Schalten			1 Byte EIS1 / DPT 1.001	K, S, Ü, A

10.14 Stufenschalter, Wippe Gesamt

Die Applikation „Stufenschalter, Wippe Gesamt“ ermöglicht es, stufenweise zu Schalten. Das bedeutet, dass der Anwender bei jeder neuen Betätigung der rechten oder linken Seite der Wippe unterschiedliche Schaltvorgänge auslösen kann.

Beispiel:

Erste Betätigung (rechte Wippenseite) schaltet Leuchte 1 ein.

Zweite Betätigung (rechte Wippenseite) schaltet Leuchte 1 aus und Leuchte 2 ein.

Dritte Betätigung (rechte Wippenseite) schaltet Leuchte 2 aus und Leuchte 3 ein.

Vierte Betätigung (linke Wippenseite) schaltet Leuchte 3 aus und Leuchte 2 ein.

Fünfte Betätigung (linke Wippenseite) schaltet Leuchte 2 aus und Leuchte 1 ein.

USW.

Die Applikation unterscheidet, ob die Wippe auf der linken oder rechten Seite betätigt wurde. Je nach Einstellung kann somit eine Stufe hoch bzw. eine Stufe herunter geschaltet werden.

Es können bis zu fünf Schaltstufen aktiviert werden.

Objekte Stufenschalter, Wippe Gesamt

Nr	Objektname	Datentyp	Flags
0	Schalten Stufe 1	1 Bit EIS1 / DPT 1.001	K, S, Ü
1	Schalten Stufe 2	1 Bit EIS1 / DPT 1.001	K, S, Ü
2	Schalten Stufe 3	1 Bit EIS1 / DPT 1.001	K, S, Ü
3	Schalten Stufe 4	1 Bit EIS1 / DPT 1.001	K, S, Ü
4	Schalten Stufe 5	1 Bit EIS1 / DPT 1.001	K, S, Ü

10.15 Stufenschalter, Wippe Links / Rechts

Die Applikation „Stufenschalter, Wippe Links / Rechts“ ermöglicht es, stufenweise zu schalten. Das bedeutet, dass der Anwender bei jeder neuen Betätigung der Wippe unterschiedliche Schaltvorgänge auslösen kann.

Beispiel:

Erste Betätigung schaltet Leuchte 1 ein.

Zweite Betätigung schaltet Leuchte 1 aus und Leuchte 2 ein.

Dritte Betätigung schaltet Leuchte 2 aus und Leuchte 3 ein.

Vierte Betätigung schaltet Leuchte 3 aus und Leuchte 1 ein.

USW.

Es können bis zu fünf Schaltstufen aktiviert werden.

Die Applikation „Stufenschalter, tastenorientiert“ stellt für die rechte oder linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung.

Die Applikation ermöglicht es, über eine Wippenseite Schaltfunktionen zu realisieren und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.

Objekte Stufenschalter, Wippe Links / Rechts

Nr	Objektname	Datentyp	Flags
0	Schalten Stufe 1	1 Bit EIS1 / DPT 1.001	K, S, Ü
1	Schalten Stufe 2	1 Bit EIS1 / DPT 1.001	K, S, Ü
2	Schalten Stufe 3	1 Bit EIS1 / DPT 1.001	K, S, Ü
3	Schalten Stufe 4	1 Bit EIS1 / DPT 1.001	K, S, Ü
4	Schalten Stufe 5	1 Bit EIS1 / DPT 1.001	K, S, Ü

10.16 Mehrfachbetätigung, Wippe Links / Rechts

Mit der Applikation „Mehrfachbetätigung, Wippe Links / Rechts“ kann zwischen einer einfachen, zweifachen, dreifachen, vierfachen oder fünffachen Wippenbetätigung unterschieden werden. Für jede Bedienung, einfach, zweifach, dreifach, vierfach oder fünffach können unterschiedliche Werte ausgesendet werden.

Die Applikation „Mehrfachbetätigung, Wippe Links / Rechts“ stellt für die rechte oder linke Seite der Wippe jeweils einen eigenen Satz an Parametern und Kommunikationsobjekten zur Verfügung. Dadurch ist es möglich, über eine Wippenseite eine Mehrfachbedienung zu realisieren und die andere Wippenseite mit einer weiteren „tastenorientierten“ Funktion zu belegen.

Objekte Mehrfachbetätigung, Wippe Links / Rechts

Nr	Objektname	Datentyp	Flags
0	Schalten 1 Mehrfachbetätigung (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, Ü
0	Schalten 1 Mehrfachbetätigung (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, S, Ü
0	Schalten 1 Mehrfachbetätigung (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010 K, S, Ü
0	Schalten 1 Mehrfachbetätigung (2 Byte Float)	2 Byte EIS5 / DPT 9.xxx K, S, Ü
0	Schalten 1 Mehrfachbetätigung (2 Byte Signed)	2 Byte EIS10 / DPT 8.001 K, S, Ü
0	Schalten 1 Mehrfachbetätigung (2 Byte Unsigned)	2 Byte EIS10 / DPT 7.001 K, S, Ü
0	Schalten 1 Mehrfachbetätigung (4 Byte Float)	4 Byte EIS9 / DPT 14.xxx K, S, Ü
0	Schalten 1 Mehrfachbetätigung (4 Byte Signed)	4 Byte EIS11 / DPT 13.001	K, S, Ü
0	Schalten 1 Mehrfachbetätigung (4 Byte Unsigned)	4 Byte EIS11 / DPT 12.001	K, S, Ü
1	Schalten 2 Mehrfachbetätigung (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, Ü
1	Schalten 2 Mehrfachbetätigung (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, S, Ü
1	Schalten 2 Mehrfachbetätigung (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010 K, S, Ü
1	Schalten 2 Mehrfachbetätigung (2 Byte Float)	2 Byte EIS5 / DPT 9.xxx K, S, Ü
1	Schalten 2 Mehrfachbetätigung (2 Byte Signed)	2 Byte EIS10 / DPT 8.001 K, S, Ü
1	Schalten 2 Mehrfachbetätigung (2 Byte Unsigned)	2 Byte EIS10 / DPT 7.001 K, S, Ü
1	Schalten 2 Mehrfachbetätigung (4 Byte Float)	4 Byte EIS9 / DPT 14.xxx K, S, Ü
1	Schalten 2 Mehrfachbetätigung (4 Byte Signed)	4 Byte EIS11 / DPT 13.001	K, S, Ü
1	Schalten 2 Mehrfachbetätigung (4 Byte Unsigned)	4 Byte EIS11 / DPT 12.001	K, S, Ü
2	Schalten 3 Mehrfachbetätigung (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, Ü
2	Schalten 3 Mehrfachbetätigung (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, S, Ü
2	Schalten 3 Mehrfachbetätigung (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010 K, S, Ü
2	Schalten 3 Mehrfachbetätigung (2 Byte Float)	2 Byte EIS5 / DPT 9.xxx K, S, Ü
2	Schalten 3 Mehrfachbetätigung (2 Byte Signed)	2 Byte EIS10 / DPT 8.001 K, S, Ü
2	Schalten 3 Mehrfachbetätigung (2 Byte Unsigned)	2 Byte EIS10 / DPT 7.001 K, S, Ü
2	Schalten 3 Mehrfachbetätigung (4 Byte Float)	4 Byte EIS9 / DPT 14.xxx K, S, Ü
2	Schalten 3 Mehrfachbetätigung (4 Byte Signed)	4 Byte EIS11 / DPT 13.001	K, S, Ü
2	Schalten 3 Mehrfachbetätigung (4 Byte Unsigned)	4 Byte EIS11 / DPT 12.001	K, S, Ü
3	Schalten 4 Mehrfachbetätigung (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, Ü
3	Schalten 4 Mehrfachbetätigung (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, S, Ü
3	Schalten 4 Mehrfachbetätigung (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010 K, S, Ü
3	Schalten 4 Mehrfachbetätigung (2 Byte Float)	2 Byte EIS5 / DPT 9.xxx K, S, Ü
3	Schalten 4 Mehrfachbetätigung (2 Byte Signed)	2 Byte EIS10 / DPT 8.001 K, S, Ü
3	Schalten 4 Mehrfachbetätigung (2 Byte Unsigned)	2 Byte EIS10 / DPT 7.001 K, S, Ü
3	Schalten 4 Mehrfachbetätigung (4 Byte Float)	4 Byte EIS9 / DPT 14.xxx K, S, Ü
3	Schalten 4 Mehrfachbetätigung (4 Byte Signed)	4 Byte EIS11 / DPT 13.001	K, S, Ü
3	Schalten 4 Mehrfachbetätigung (4 Byte Unsigned)	4 Byte EIS11 / DPT 12.001	K, S, Ü

Objekte Mehrfachbetätigung Wippe Links / Rechts, Fortsetzung

4 Schalten 5 Mehrfachbetätigung (1 Bit) 1 Bit EIS1 / DPT 1.001 K, S, Ü
4 Schalten 5 Mehrfachbetätigung (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü
4 Schalten 5 Mehrfachbetätigung (1 Byte 0..255) 1 Byte EIS14 / DPT 5.010 K, S, Ü
4 Schalten 5 Mehrfachbetätigung (2 Byte Float) 2 Byte EIS5 / DPT 9.xxx K, S, Ü
4 Schalten 5 Mehrfachbetätigung (2 Byte Signed) 2 Byte EIS10 / DPT 8.001 K, S, Ü
4 Schalten 5 Mehrfachbetätigung (2 Byte Unsigned) 2 Byte EIS10 / DPT 7.001 K, S, Ü
4 Schalten 5 Mehrfachbetätigung (4 Byte Float) 4 Byte EIS9 / DPT 14.xxx K, S, Ü
4 Schalten 5 Mehrfachbetätigung (4 Byte Signed) 4 Byte EIS11 / DPT 13.001 K, S, Ü
4 Schalten 5 Mehrfachbetätigung (4 Byte Unsigned) 4 Byte EIS11 / DPT 12.001 K, S, Ü

10.17 Verzögerung

Mit der Applikation „Verzögerung“ können über das Objekt „Eingang“ Telegramme empfangen werden. Mit einer eingestellten Verzögerungszeit werden die empfangenen Telegramme auf dem Objekt „Ausgang“ ausgesendet. Für die unterschiedlichen Anwendungsfälle sind die Objekttypen für „Eingang“ und „Ausgang“ gemeinsam parametrierbar.

Objekte Verzögerung

Nr	Objektname	Datentyp	Flags
0	Eingang (1 Bit)		1 Bit	EIS1 / DPT 1.001 K, S
0	Eingang (1 Bit)		1 Bit	EIS7 / DPT 1.008 K, S
0	Eingang (1 Bit)		1 Bit	EIS7 / DPT 1.007 K, S
0	Eingang (1 Byte 0..100 %)		1 Byte	EIS6 / DPT 5.001 K, S
0	Eingang (1 Byte 0..255)		1 Byte	EIS14 / DPT 5.010 K, S
0	Eingang (2 Byte Float)		2 Byte	EIS5 / DPT 9.xxx K, S
0	Eingang (2 Byte Signed)		2 Byte	EIS10 / DPT 8.001 K, S
0	Eingang (2 Byte Unsigned)		2 Byte	EIS10 / DPT 7.001 K, S
0	Eingang (4 Byte Float)		4 Byte	EIS9 / DPT 14.xxx K, S
0	Eingang (4 Byte Signed)		4 Byte	EIS11 / DPT 13.001 K, S
0	Eingang (4 Byte Unsigned)		4 Byte	EIS11 / DPT 12.001 K, S
1	Ausgang (1 Bit)		1 Bit	EIS1 / DPT 1.001 K, Ü
1	Ausgang (1 Bit)		1 Bit	EIS7 / DPT 1.008 K, Ü
1	Ausgang (1 Bit)		1 Bit	EIS7 / DPT 1.007 K, Ü
1	Ausgang (1 Byte 0..100 %)		1 Byte	EIS6 / DPT 5.001 K, Ü
1	Ausgang (1 Byte 0..255)		1 Byte	EIS14 / DPT 5.010 K, Ü
1	Ausgang (2 Byte Float)		2 Byte	EIS5 / DPT 9.xxx K, Ü
1	Ausgang (2 Byte Signed)		2 Byte	EIS10 / DPT 7.001 K, Ü
1	Ausgang (2 Byte Unsigned)		2 Byte	EIS10 / DPT 7.001 K, Ü
1	Ausgang (4 Byte Float)		4 Byte	EIS9 / DPT 14.xxx K, Ü
1	Ausgang (4 Byte Signed)		4 Byte	EIS11 / DPT 13.001 K, Ü
1	Ausgang (4 Byte Unsigned)		4 Byte	EIS11 / DPT 12.001 K, Ü
2	Verzögerungszeit (2 Byte)		2 Byte	EIS10 / DPT 7.001 K, L, S

10.18 Treppenhauslicht

Mit der Applikation „Treppenhauslicht“ können Schalttelegramme oder Werttelegramme mit einer Nachlaufzeit versehen werden.

Die Applikation stellt dazu je nach Parametrierung unterschiedliche Kommunikationsobjekte dar:

- ein 1-Bit-Objekt für Ein- und Ausgang

Wird über das Objekt „Eingang / Ausgang“ ein EIN-Telegramm empfangen, wird die Nachlaufzeit unmittelbar gestartet. Es kann eine Nachlaufzeit von 00:10 min bis 88:45 min, einstellbar in 0,1 s Schritten, eingestellt werden. Nach Ablauf der Nachlaufzeit wird das Objekt „Eingang / Ausgang“ ein AUS-Telegramm aussenden.

- zwei 1-Bit-Objekte für Ein- und Ausgang

- und zwei 1-Byte-Objekte für Ein- und Ausgang

Wird über das Objekt „Eingang“ ein Telegramm empfangen, wird die Nachlaufzeit unmittelbar gestartet und ein Telegramm mit demselben Wert des am Eingang empfangenen Telegramms auf dem Objekt „Ausgang“ ausgesendet. Es kann eine Nachlaufzeit von 00:10 min bis 88:45 min, einstellbar in 0,1 s Schritten, eingestellt werden. Nach Ablauf der Nachlaufzeit wird das Objekt „Ausgang“ ein AUS-Telegramm (1 Bit) bzw. ein Telegramm mit dem Wert „0“ (1 Byte) aussenden.

Über zwei zusätzliche Kommunikationsobjekte ist es möglich, die Nachlaufzeit und die Ausschaltvorwarnzeit neu vorzugeben. Die empfangenen Werte werden in den Speicher des Geräts geschrieben und bleiben auch bei Spannungsausfall und anschließender -wiederkehr erhalten.

Objekte Treppenhauslicht

Nr	Objektname	Datentyp	Flags
0	Eingang (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S
0	Eingang (1 Byte)	1 Bit EIS14 / DPT 5.010 K, S
0	Eingang_Ausgang (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, Ü
1	Nachlaufzeit (2 Byte)	2 Byte EIS10 / DPT 7.001 K, L, S
2	Ausschaltvorwarnung (2 Byte)	2 Byte EIS10 / DPT 7.001 K, L, S
3	Ausgang (1 Bit)	1 Bit EIS1 / DPT 1.001 K, Ü
3	Ausgang (1 Byte)	1 Bit EIS14 / DPT 5.010 K, Ü

10.19 Lichtszenenaktor

Mit der Applikation „Lichtszenenaktor“ ist es möglich, Szenen, die im Gerät hinterlegt sind, über den Empfang einer Szenennummer auf dem 1-Byte-Kommunikationsobjekt „Szenenaufruf“ aufzurufen. Es können maximal acht Szenen mit bis zu acht Aktorobjekten angelegt werden.

Zur Ansteuerung unterschiedlicher Aktoren ist die Größe der Aktorgruppen-Kommunikationsobjekte unter dem Parameter „Typ Aktorgruppe“ einstellbar.

Der Anwender hat die Möglichkeit, Szenen selbst abzuspeichern. Dazu muss ein entsprechendes Speichertelegramm empfangen werden (siehe Beschreibung der einzelnen Parameter).

Objekte Lichtszenenaktor

Nr	Objektname	Datentyp	Flags
0 Lichtszenenaufruf (1 Byte) 1 Byte / DPT18.001 K, S, A
1...10	Aktorgruppe A [B...J] (1 Bit Schalten) 1 Bit EIS1 / DPT 1.001 K, S, Ü, A
1...10	Aktorgruppe A [B...J] (1 Bit Jalousie) 1 Bit EIS7 / DPT 1.008 K, S, Ü, A
1...10	Aktorgruppe A [B...J] (1 Byte 0..100 %) 1 Byte EIS6 / DPT 5.001 K, S, Ü, A
1...10	Aktorgruppe A [B...J] (1 Byte Lichtszenennummer) 1 Byte / DPT 18.001 K, S, Ü, A
1...10	Aktorgruppe A [B...J] (Temperaturwert absolut) 2 Byte EIS5 / DPT 9.001 K, S, Ü, A
10...19	Freigabe Szene 1 [Szene 2 ... Szene 10]			1 Bit EIS1 / DPT 1.001 K, S, Ü

10.20 Sequenz

Mit der Applikation „Sequenz“ ist es möglich, mehrere Telegramme mit unterschiedlichen Werten in einer vordefinierten Reihenfolge (Sequenz) nacheinander über dasselbe Objekt auszusenden.

Im Gegensatz zur Szene besitzt die Applikation „Sequenz“ nur ein Kommunikationsobjekt, auf dem bis zu zwölf individuelle Werte hintereinander in zwölf fest eingestellten Zeiten ausgesendet werden. Die Zeiten können von 1 s bis 12 h frei eingestellt werden. Die Applikation „Sequenz“ bietet sich an, um z. B. Showrooms anzusteuern.

Über ein Freigabeobjekt kann die Funktion vorübergehend gesperrt werden.

Objekte Sequenz

Nr	Objektname	Datentyp	Flags
0	Wert Sequenz (1 Bit Schalten)	1 Bit EIS1 / DPT 1.001	K, S, Ü, A
0	Wert Sequenz (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001	K, S, Ü, A
0	Wert Sequenz (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010	K, S, Ü, A
0	Wert Sequenz (1 Byte Lichtszenennummer)	1 Byte / DPT 18.001	K, S, Ü, A
0	Wert Sequenz (2 Byte Float)	2 Byte EIS5 / DPT 9.xxx	K, S, Ü, A
0	Wert Sequenz (2 Byte Unsigned)	2 Byte EIS10 / DPT 7.001	K, S, Ü, A
1	Sequenz Start	1 Bit EIS1 / DPT 1.001	K, S
2	Sequenz Status	1 Bit EIS1 / DPT 1.001	K, Ü
4	Freigabe	1 Bit EIS1 / DPT 1.001	K, S

10.21 Telegramm zyklisch

Über die Applikation „Telegramm Zyklisch“ wird nach Empfang eines Telegramms auf dem Objekt „Eingang“ ein Telegramm mit demselben Inhalt auf dem Objekt „Ausgang“ zyklisch ausgesendet.

Für die unterschiedlichen Anwendungsfälle sind die Objekttypen für „Eingang“ und „Ausgang“ gemeinsam parametrierbar.

Die Zeiten für das zyklische Senden auf dem Objekt „Ausgang“ sind einstellbar.

Über ein zusätzliches Objekt „Freigabe“ besteht die Möglichkeit, die Funktion vorübergehend zu sperren.

Objekte Telegramm zyklisch

Nr	Objektname	Datentyp	Flags
0	Eingang (1 Bit Schalten)	1 Bit EIS1 / DPT 1.001 K, S
0	Eingang (1 Bit Alarm)	1 Bit EIS1 / DPT 1.001 K, S
0	Eingang (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, S
0	Eingang (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010 K, S
0	Eingang (2 Byte Float)	2 Byte EIS5 / DPT 9.xxx K, S
0	Eingang (2 Byte Signed)	2 Byte EIS10 / DPT 8.001 K, S
0	Eingang (2 Byte Unsigned)	2 Byte EIS10 / DPT 7.001 K, S
0	Eingang (2 Byte Temperatur)	2 Byte EIS5 / DPT 9.001 K, S
0	Eingang (4 Byte Float)	4 Byte EIS9 / DPT 14.xxx K, S
0	Eingang (4 Byte Signed)	4 Byte EIS11 / DPT 13.001 K, S
0	Eingang (4 Byte Unsigned)	4 Byte EIS11 / DPT 12.001 K, S
1	Ausgang (1 Bit Schalten)		1 Bit EIS1 / DPT 1.001 K, Ü
1	Ausgang (1 Bit Alarm)		1 Bit EIS1 / DPT 1.001 K, Ü
1	Ausgang (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, Ü
1	Ausgang (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010 K, Ü
1	Ausgang (2 Byte Float)		2 Byte EIS5 / DPT 9.xxx K, Ü
1	Ausgang (2 Byte Signed)		2 Byte EIS10 / DPT 8.001 K, Ü
1	Ausgang (2 Byte Unsigned)		2 Byte EIS10 / DPT 7.001 K, Ü
1	Ausgang (2 Byte Temperatur)		2 Byte EIS5 / DPT 9.001 K, Ü
1	Ausgang (4 Byte Float)		4 Byte EIS9 / DPT 14.xxx K, Ü
1	Ausgang (4 Byte Signed)		4 Byte EIS11 / DPT 13.001 K, Ü
1	Ausgang (4 Byte Unsigned)		4 Byte EIS11 / DPT 12.001 K, Ü
2		Freigabe		1 Bit EIS1 / DPT 1.001 K, S

10.22 Blinken

Um eine Blinksequenz auf dem Ausgangsobjekt auszulösen, muss zuvor ein Telegramm auf dem Eingangsobjekt empfangen werden.

Über den Parameter „Blinken“ wird festgelegt, ob die Blinksequenz mit einem EIN- oder einem AUS-Telegramm auf dem Eingangsobjekt gestartet wird. Alternativ kann die Blinksequenz auch bei einem „Zustandswechsel“ gestartet werden, d. h. wenn das Eingangssignal von „0“ auf „1“ oder von „1“ auf „0“ wechselt.

Objekte Blinken

Nr	Objektname	Datentyp	Flags
0	Eingang			1 Bit EIS1 / DPT 1.001 K, S
1	Ausgang			1 Bit EIS1 / DPT 1.001 K, Ü

KNX Technisches Handbuch

Busch-Installationsbus KNX

10.23 Logik

Objekte Logik

Nr	Objektname	Datentyp	Flags
0	Ausgang (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, Ü
0	Ausgang (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, Ü
1	Eingang 1 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
1	Eingang 1 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A
2	Eingang 2 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
2	Eingang 2 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A
3	Eingang 3 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
3	Eingang 3 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A
4	Eingang 4 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
4	Eingang 4 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A
5	Eingang 5 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
5	Eingang 5 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A
6	Eingang 6 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
6	Eingang 6 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A
7	Eingang 7 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
7	Eingang 7 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A
8	Eingang 8 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
8	Eingang 8 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A
9	Eingang 9 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
9	Eingang 9 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A
10	Eingang 10 (1 Bit)	1 Bit EIS1 / DPT 1.001 K, S, A
10	Eingang 10 (1 Byte)	1 Byte EIS14 / DPT 5.010 K, S, A

10.24 Tor

Mit der Applikation „Tor“ lassen sich bestimmte Signale filtern und der Signalfluss vorübergehend sperren. Die Funktion besitzt drei Kommunikationsobjekte: „Steuereingang“, „Eingang“ und „Ausgang“.

Das Eingangs- bzw. Ausgangsobjekt kann unterschiedliche Größen annehmen.

Mit der Einstellung „nicht zugewiesen“ kann die Bitgröße frei zugeordnet werden. Das bedeutet, die erste interne oder externe Gruppenadresse / Aktion, die zugewiesen wird und schon mit irgendeinem anderen Kommunikationsobjekt verbunden ist, legt die Größe fest.

Die Steuerung kann vom „Eingang zum Ausgang“ oder auch vom „Ausgang zum Eingang“ erfolgen, sofern der

Steuereingang dies zulässt. Die Freigabe über den Steuereingang kann über ein EIN- oder ein AUS-Telegramm erfolgen.

Wird zum Beispiel die Einstellung „Steuereingang“ auf „EIN-Telegramm“ gesetzt, werden nur Telegramme vom Eingang an den Ausgang geleitet, wenn vorher der Steuereingang ein EIN-Telegramm empfangen hat.

Zudem ist es möglich, Signale über die Einstellung „Filterfunktion“ zu blocken. Entweder wird „nichts ausgefiltert“ oder es wird das Signal „EIN ausgefiltert“ bzw. das Signal „AUS ausgefiltert“. Diese Funktion wird z. B. immer dann notwendig, wenn von einem Sensor nur das EIN-Telegramm interessant ist und dieser in seinem Applikationsprogramm keine Filterfunktionalität anbietet.

Objekte Tor

Nr	Objektname	Datentyp	Flags
0	Eingang	-	K,	S,
1	Ausgang	-	K,	S,
2	Steuereingang	1 Bit EIS1 / DPT 1.001 K, S

10.25 Min-/Maxwertgeber

Mit der Applikation „Min- / Maxwertgeber“ können bis zu acht Eingangswerte miteinander verglichen werden. Die Applikation kann auf dem Ausgang den höchsten Eingangswert, den kleinsten Eingangswert oder den Durchschnitt aller Eingangswerte ausgeben.

Für die unterschiedlichsten Anwendungen kann die Größe der Eingangsobjekte und somit auch die Größe des Ausgangsobjekts angepasst werden. Aus folgenden Objekttypen kann gewählt werden:

• 1 Byte 0..100 %, zum Vergleich prozentualer Werte
• 1 Byte 0..255, zum Vergleich von dezimalen Werten zwischen 0 und 255
• 2 Byte Float, zum Vergleich von 2-Byte-Gleitkommawerten (physikalische Werte wie Temperatur, Helligkeitswert, etc.)
• 2 Byte Signed, zum Vergleich von dezimalen Werten zwischen -32.768 und +32.767
• 2 Byte Unsigned, zum Vergleich von dezimalen Werten zwischen 0 und 65.535
• 4 Byte Float, zum Vergleich von 4-Byte-Gleitkommawerten (physikalische Werte wie Beschleunigung, elektrischer Strom, Arbeit, etc.)
• 4 Byte Signed, zum Vergleich von dezimalen Werten zwischen -2.147.483.648 und 2.147.483.647
• 4 Byte Unsigned, zum Vergleich von dezimalen Werten zwischen 0 und 4.294.967.295

Hinweis:

Bei ganzen Zahlen wird der Mittelwert abgerundet.

Objekte Min- / Maxwertgeber

Nr	Objektname	Datentyp	Flags
0	Ausgang (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, Ü
0	Ausgang (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010 K, Ü
0	Ausgang (2 Byte Float)	2 Byte EIS5 / DPT 9.xxx K, Ü
0	Ausgang (2 Byte Signed)	2 Byte EIS10 / DPT 8.001 K, Ü
0	Ausgang (2 Byte Unsigned)	2 Byte EIS10 / DPT 7.001 K, Ü
0	Ausgang (4 Byte Float)	4 Byte EIS9 / DPT 14.xxx K, Ü
0	Ausgang (4 Byte Signed)	4 Byte EIS11 / DPT 13.001 K, Ü
0	Ausgang (4 Byte Unsigned)	4 Byte EIS11 / DPT 12.001 K, Ü
1...10	Eingang 1 [2...10]	(1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, S
1...10	Eingang 1 [2...10]	(1 Byte 0..255)	1	Byte EIS14 / DPT 5.010 K, S
1...10	Eingang 1 [2...10]	(2 Byte Float)	2	Byte EIS5 / DPT 9.xxx K, S
1...10	Eingang 1 [2...10]	(2 Byte Signed)	2	Byte EIS10 / DPT 8.001 K, S
1...10	Eingang 1	(2 Byte Unsigned)	2	Byte EIS10 / DPT 7.001 K, S
1...10	Eingang 1 [2...10]	(4 Byte Float)	4	Byte EIS9 / DPT 14.xxx K, S
1...10	Eingang 1 [2...10]	(4 Byte Signed)	4	Byte EIS11 / DPT 13.001 K, S
1...10	Eingang 1 [2...10]	(4 Byte Unsigned)	4	Byte EIS11 / DPT 12.001 K, S

10.26 Schwellwert / Hysterese

Mit der Applikation „Schwellwert / Hysterese“ können Werttelegramme auf einem Eingangs-Kommunikationsobjekt empfangen werden und mit im Gerät vorgegebenen Schwellwerten verglichen werden.

Bei Überschreiten des oberen bzw. Unterschreiten des unteren Schwellwerts werden vordefinierte Werte auf dem Kommunikationsobjekt „Ausgang“ ausgesendet. Die Größe des Objekts ist für unterschiedliche Anwendungen einstellbar. Über ein Freigabeobjekt kann die Funktion vorübergehend gesperrt werden.

Wenn der Wert der unteren Schwelle oberhalb des Wertes für die obere Schwelle liegt, wird die Funktion nicht ausgeführt.

Objekte Schwellwert / Hysterese

Nr	Objektname	Datentyp	Flags
0	Eingang (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, S
0	Eingang (1 Byte 0..255)	1 Byte EIS14 / DPT 5.010 K, S
0	Eingang (2 Byte Float)	2 Byte EIS5 / DPT 9.xxx K, S
0	Eingang (2 Byte Signed)	2 Byte EIS10 / DPT 8.001 K, S
0	Eingang (2 Byte Unsigned)	2 Byte EIS10 / DPT 7.001 K, S
0	Eingang (4 Byte Float)	4 Byte EIS9 / DPT 14.xxx K, S
0	Eingang (4 Byte Signed)	4 Byte EIS11 / DPT 12.001 K, S
0	Eingang (4 Byte Unsigned)	4 Byte EIS11 / DPT 13.001 K, S
1	Ausgang (1 Bit)	1 Bit EIS1 / DPT 1.001 K, Ü
1	Ausgang (1 Byte 0..100 %)	1 Byte EIS6 / DPT 5.001 K, Ü
1	Ausgang (1 Byte 0..255)		1 Byte EIS14 / DPT 5.010 K, Ü
2		Freigabe		1 Bit EIS1 / DPT 1.001	K, S

10.27 Priorität

Die Applikation „Priorität“ verfügt über 3 Kommunikationsobjekte, ein 1-Bit-Objekt „Eingang Schalten“, ein 2-Bit-Objekt „Eingang Priorität“ und ein 1-Bit-Objekt „Ausgang“. Die auf dem „Eingang Schalten“ empfangenen Telegramme werden in Abhängigkeit vom Zustand des „Eingang Prioritäts“ Objekts an den „Ausgang“ weitergeleitet.

Das 2-Bit-Objekt „Eingang Priorität“ kann vier unterschiedliche Werte empfangen und unterscheiden (0, 1, 2 und 3). Hierüber wird das Objekt „Ausgang“ zwangsgeführt. Dabei werden drei unterschiedliche Zustände unterschieden:

– „Eingang Priorität“ hat den Wert „3“: Der Wert, der auf „Eingang Schalten“ anliegt, ist ohne Bedeutung. Der „Ausgang“ ist zwangsgeführt eingeschaltet und hat den Wert „1“.
– „Eingang Priorität“ hat den Wert „2“. Der Wert, der auf „Eingang Schalten“ anliegt, ist ohne Bedeutung. Der „Ausgang“ ist zwangsgeführt ausgeschaltet und hat den Wert „0“.
- „Eingang Priorität“ hat den Wert „1“ oder “0“. Der „Ausgang“ wird nicht zwangsgeführt. Der "Eingang Schalten" wird mit dem Zustandsbit des Prioritätsobjektes ODER verknüpft und an den "Ausgang" weitergeleitet.

Während einer Zwangsführung werden Änderungen des „Eingang Schalten“ Objekts gespeichert, auch wenn der aktuelle Zustand am Objekt „Ausgang“ sich hierdurch nicht unmittelbar ändert. Wird die Zwangsführung beendet, erfolgt eine Telegrammaussendung am „Ausgang“ entsprechend des aktuellen Wertes des Objekts „Eingang Schalten“.

Objekte Priorität

Nr	Objektname	Datentyp	Flags
0	Eingang Schalten		1 Bit EIS1 / DPT 1.001	K, S
1	Eingang Priorität		2 Bit EIS8 / DPT 2.001	K, S
2		Ausgang		1 Bit EIS1 / DPT 1.001	K, Ü

Ein Unternehmen der ABB-Gruppe

Busch-Jaeger Elektro GmbH

Postfach

58505 Lüdenscheid

Freisenbergstraße 2

58513 Lüdenscheid

www.BUSCH-JAEGER.de

[e-mail]

Zentraler Vertriebsservice:

Tel.: [phone]

Fax: [phone]

(0,14 ct/Minute)

Hinweis

Technische Änderungen sowie Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor.

Bei Bestellungen gelten die vereinbarten detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument.

Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten.

Copyright© 2011 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten
